Зарядное устройство для makita lxt совместимых батарей ЭНЕРГОПРОМ ЗСТ-1
- Цена: 430/479р
- Перейти в магазин
Судя по отзывам это зу более-менее предсказуемого содержания с классической схемотехникой.
Фактически же указаний на ток в спецификациях обнаружить не удалось, из отзывов ожидалось около 2А.
Приехало замотанное в пленку «без ничего».

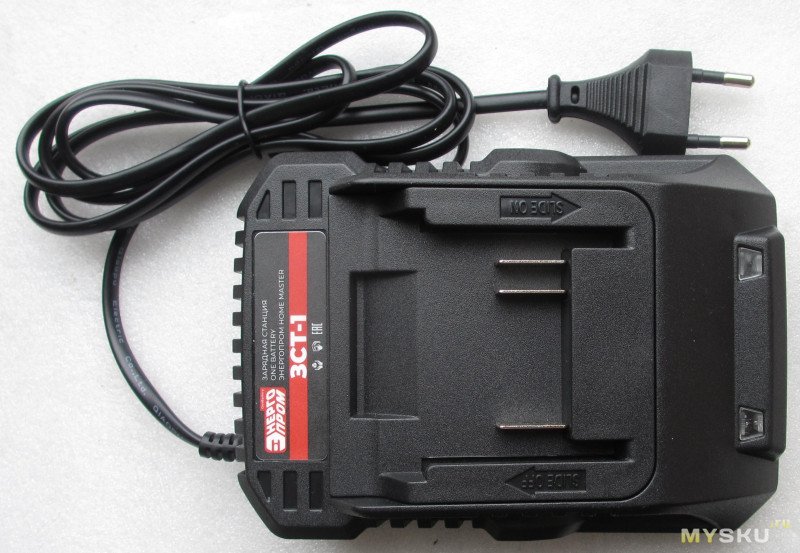

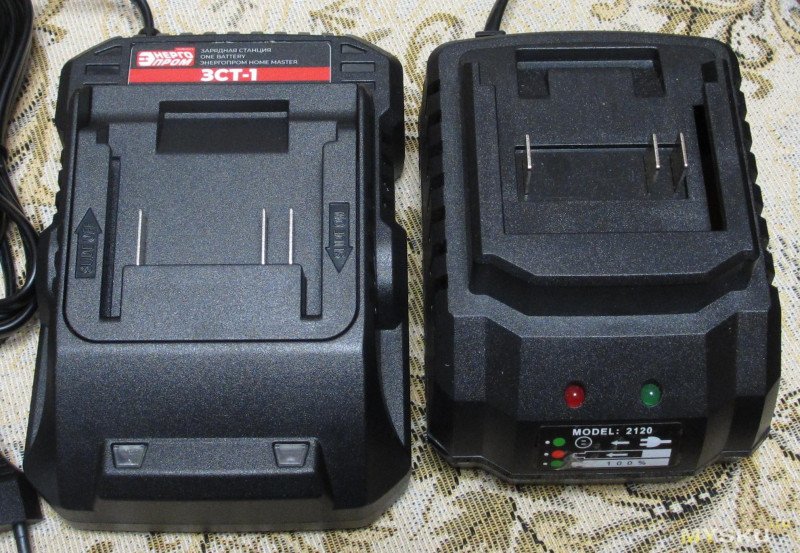

Вид:
Есть два диода индикации процесса — красный (заряжается) и зеленый (окончен или не подключен).
По размерам шире и ниже типичных безродных ЗУ — 59*100*143мм против 70*91*126мм.

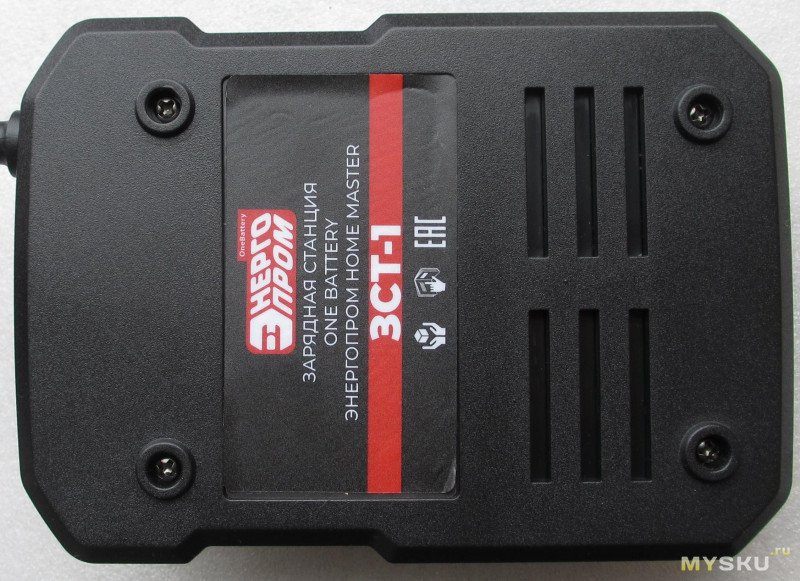

Отверстий для крепления на стенку не предусмотрено. Корпус разборный, собран на четырех шурупах под крест ph.
Сетевой кабель маркирован 2x0.5, немагнитный, длина 155см без вилки.

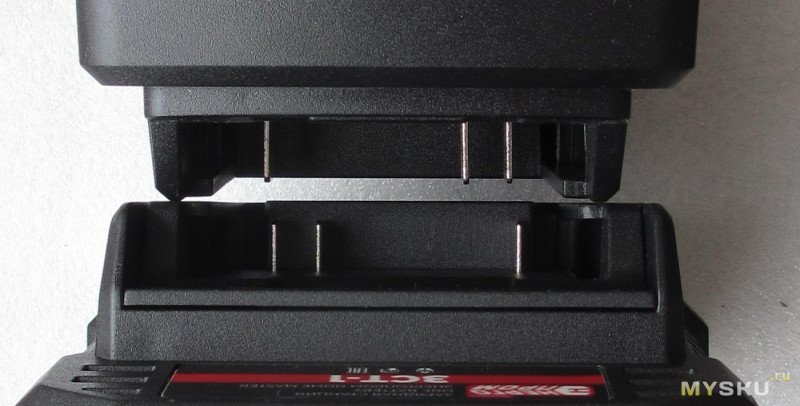

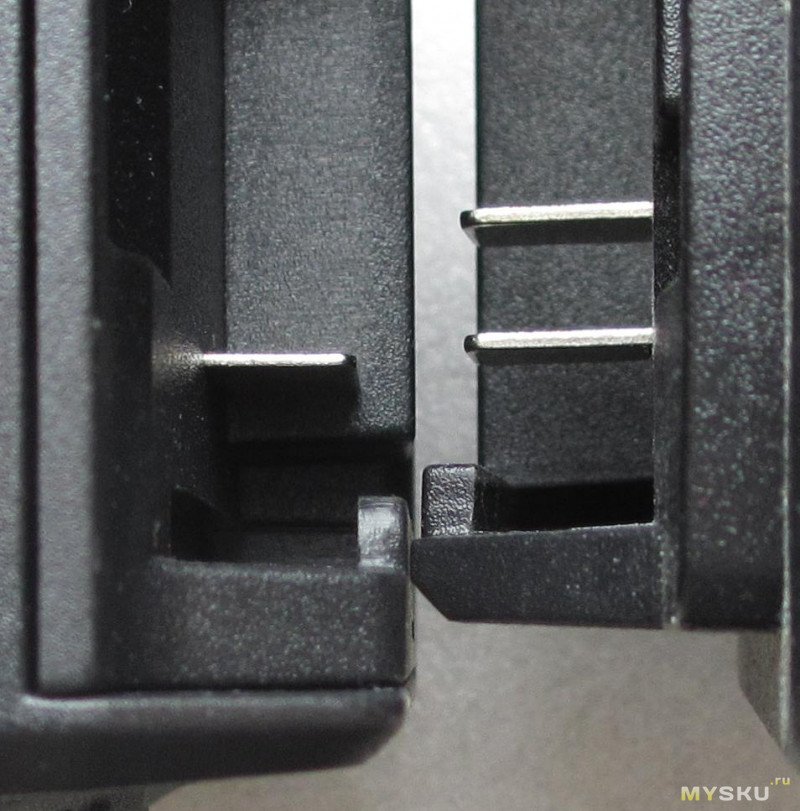

Держатель/разьем для батарей выполнен в виде отдельной сьемной детали — возможно существуют подобные зу для других аккумуляторных систем. Что интересно, он заметно шире и аккумулятор туда заходит достаточно свободно, и это скорее "+" к удобству, ничего не заедает, не надо придерживать рукой и прилагать усилия:

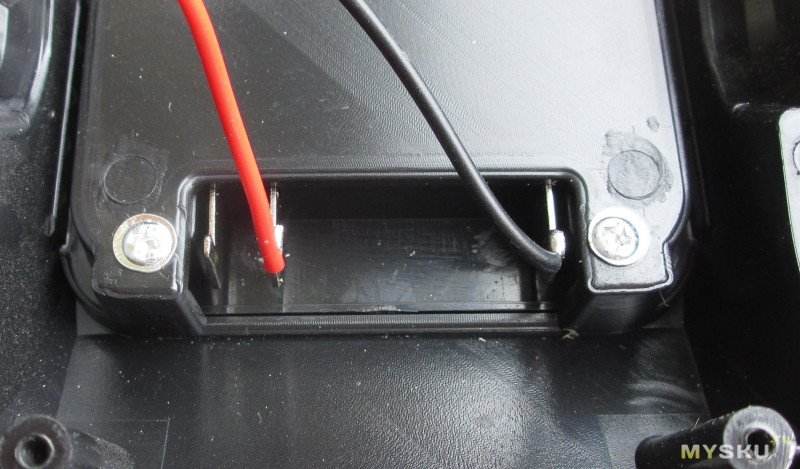

Напряжение подается на внутренний контакт:

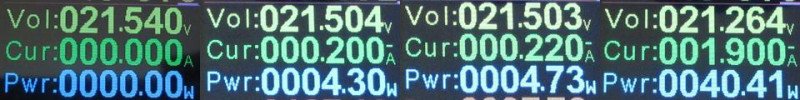

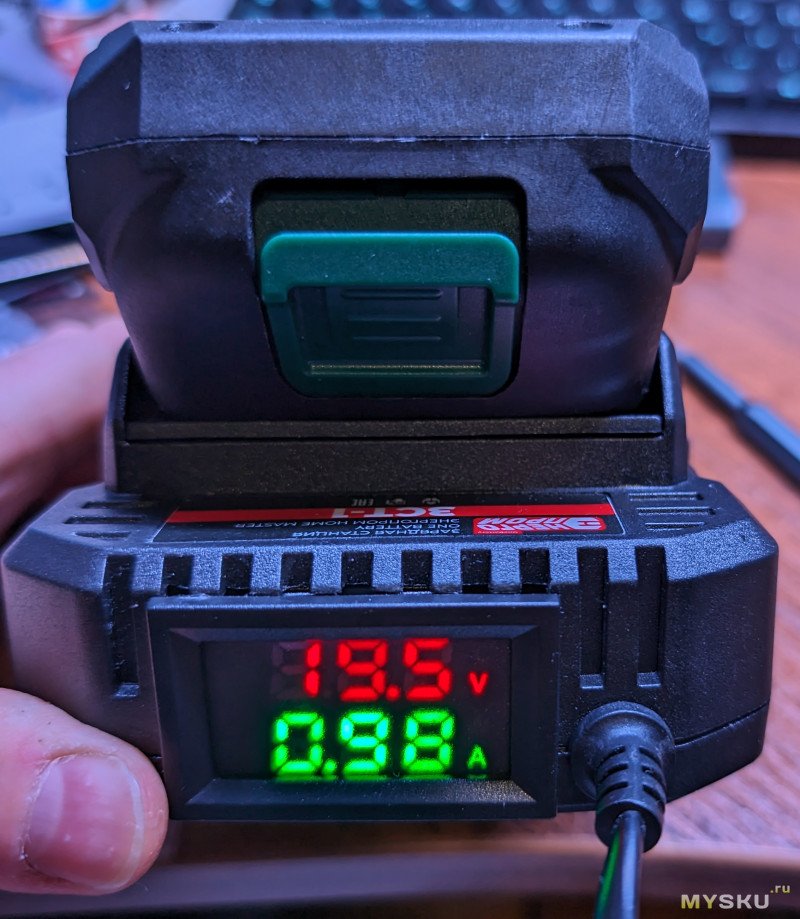

Ток 1.9А, напряжение 21.5В.

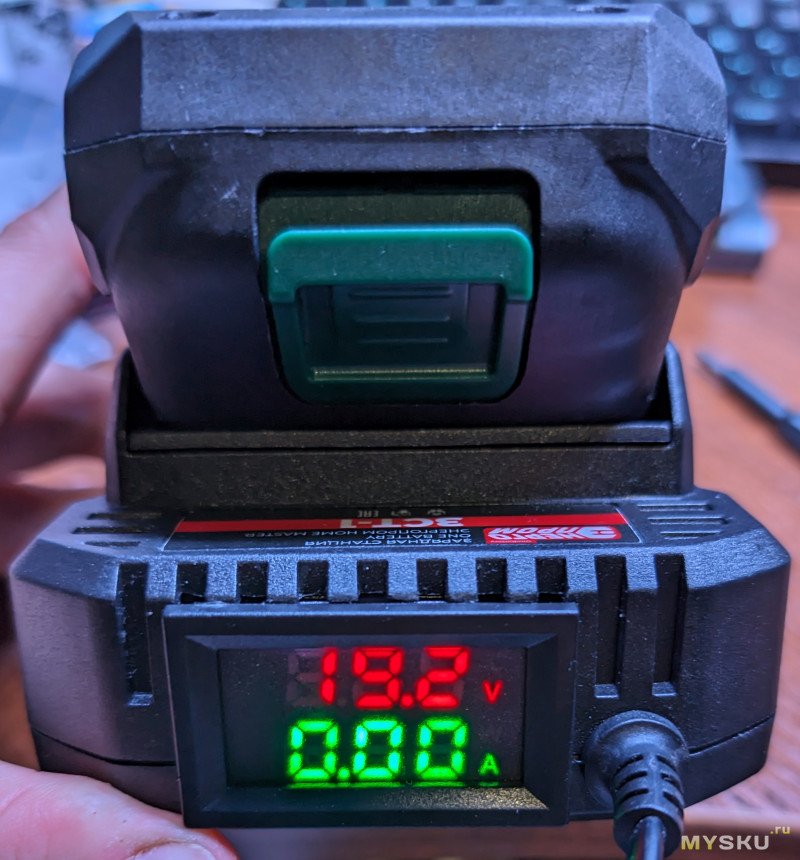

Индикатор окончания заряда переключается при падении тока до 200мА (~1/10). Заряд после этого, разумеется, продолжается, отключения схема не предусматривает.

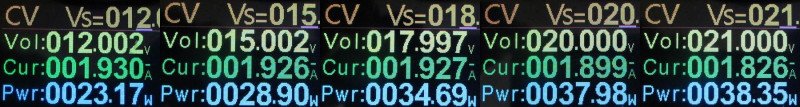

Побаловался с режимом CV у нагрузки:
Максимальное потребление, в конце CC стадии заряда:

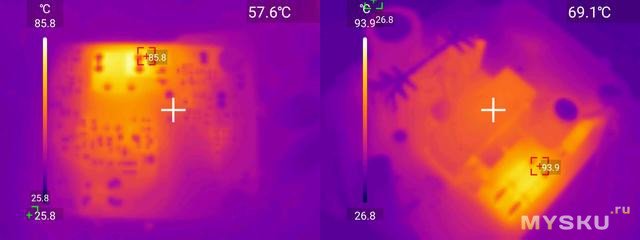

Нагрев деталей в открытом состоянии на 25C воздухе:
ключевой транзистор на радиаторе и трансформатор ~70С
токоизмерительный шунт — 80C
пара диодов шоттки — 95C

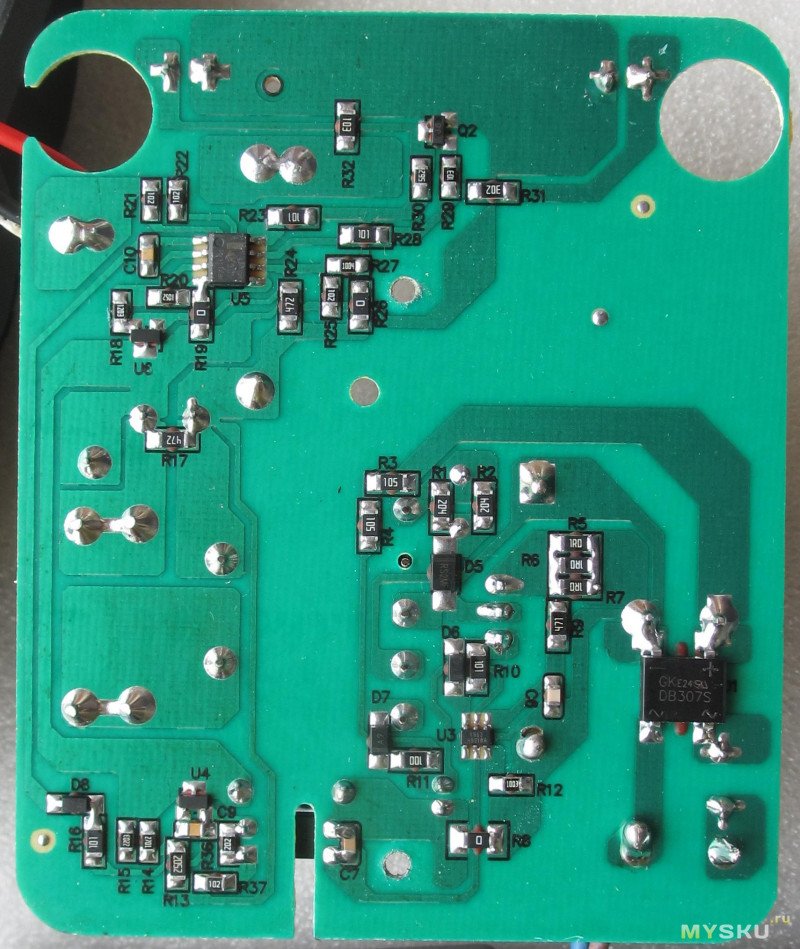

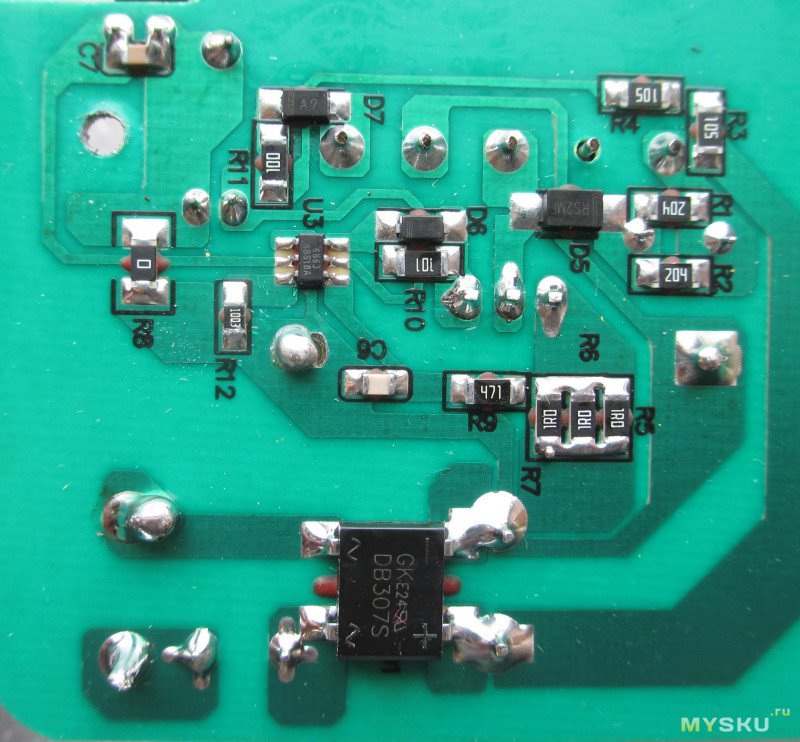

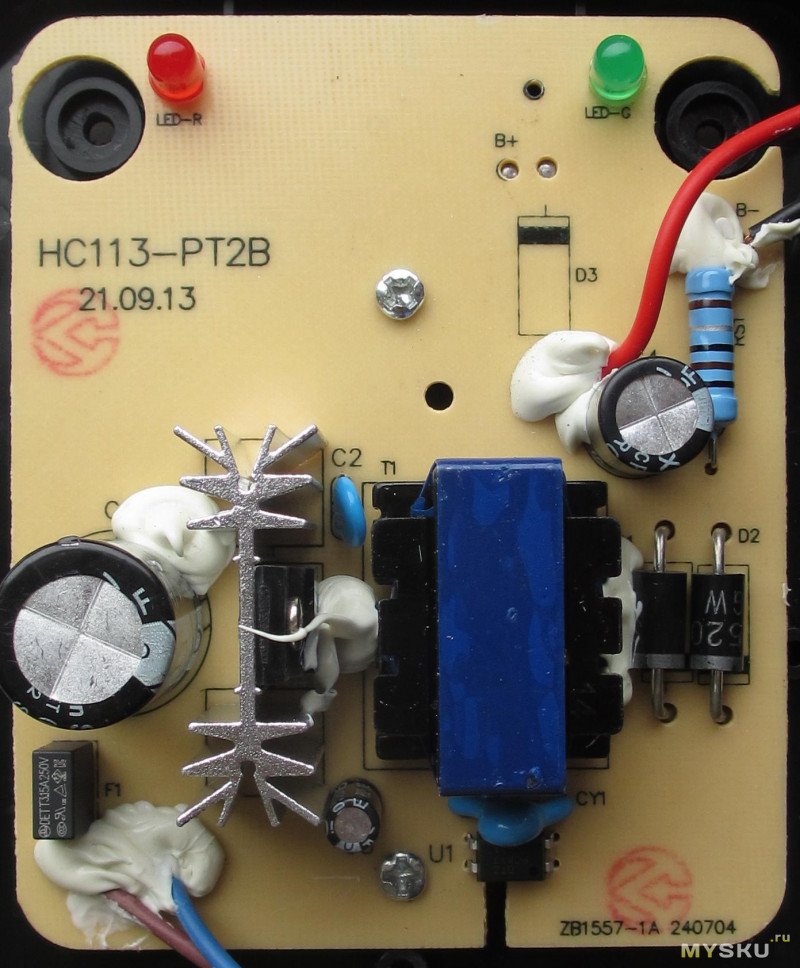

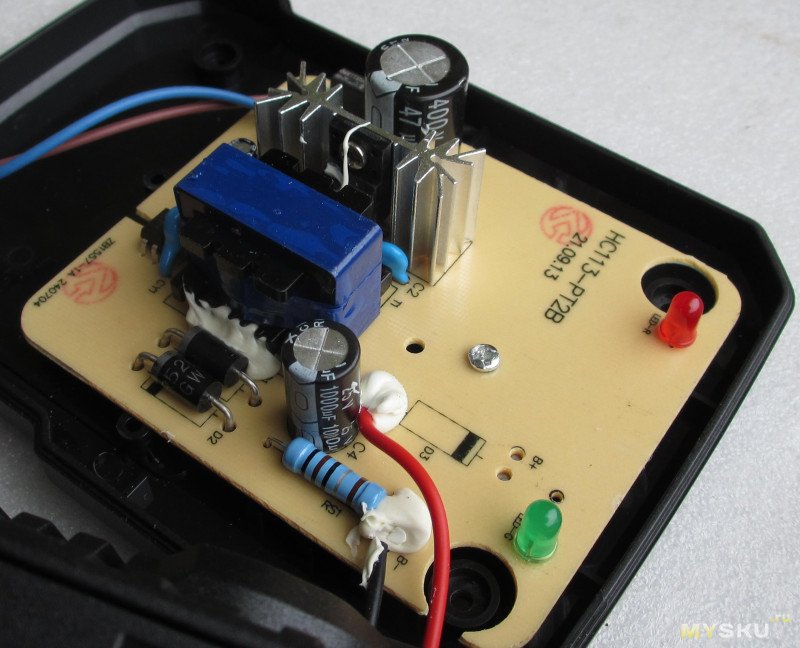

Внутри плата с маркировкой HC113-PT2B/21.09.13, прикручена к корпусу парой шурупов:
Схема стандартная — шим-контроллер с внешним ключем, обратная связь через оптопару, по току через шунт с усилителем на оу lm358, индикатор окончания заряда на нем же.
Пара выводных диодов SR5200, 5A, впараллель, но это им не сильно помогает.
Конденсаторы на входе 47*400В, на выходе 1000*25В.
Шунт RS1 100мОм.
Подробнее, обвязка шим-контроллера, похожего на FAN6863:
Обратная связь по напряжению:

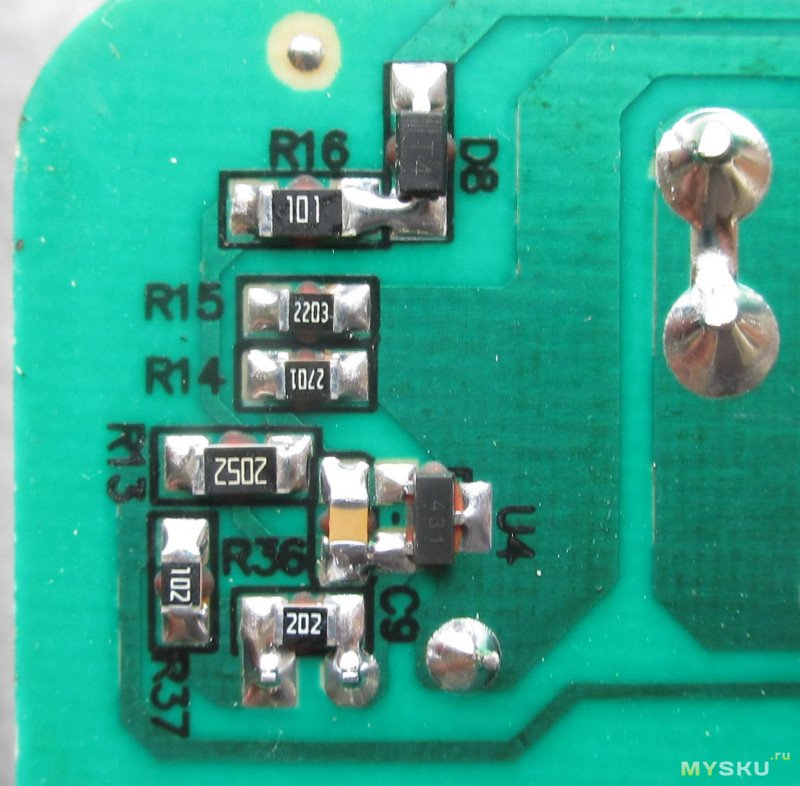

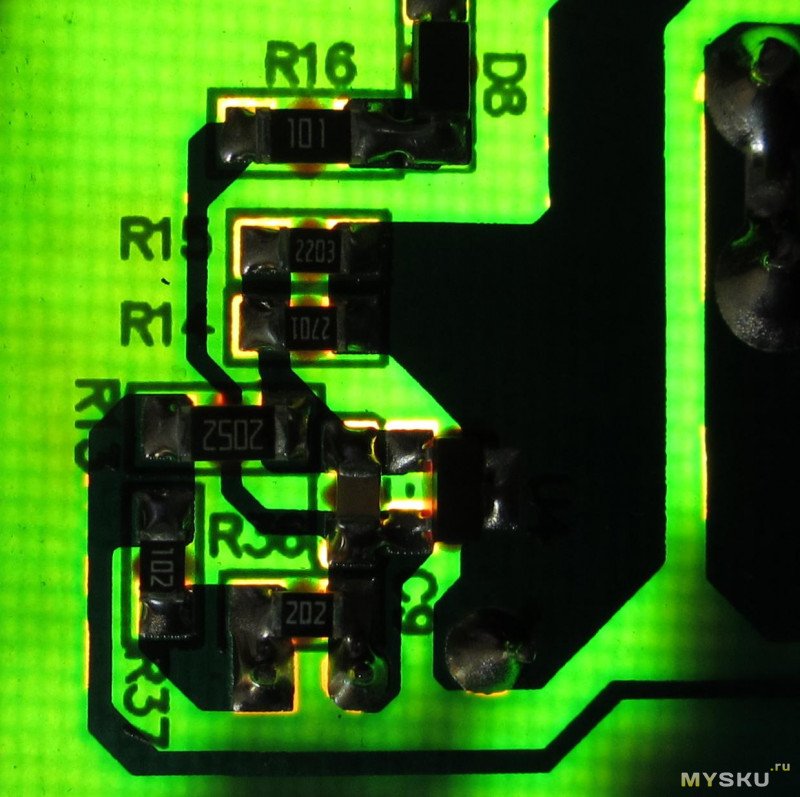

Опорное напряжение формирует tl431, делитель на резисторах R13=2052=20.5к:R14|R15=2701|2203=2.67к, итого 21.7В

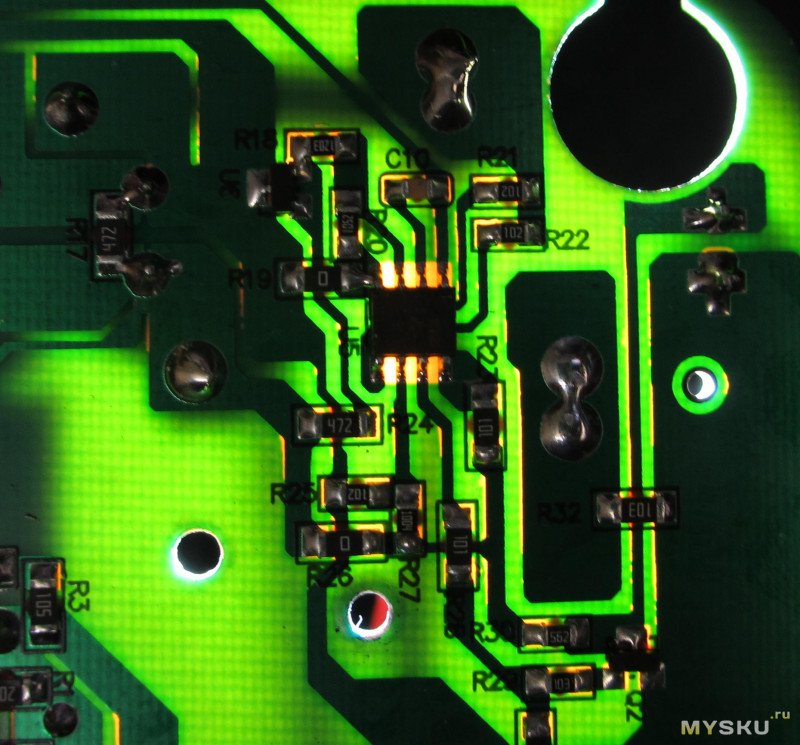

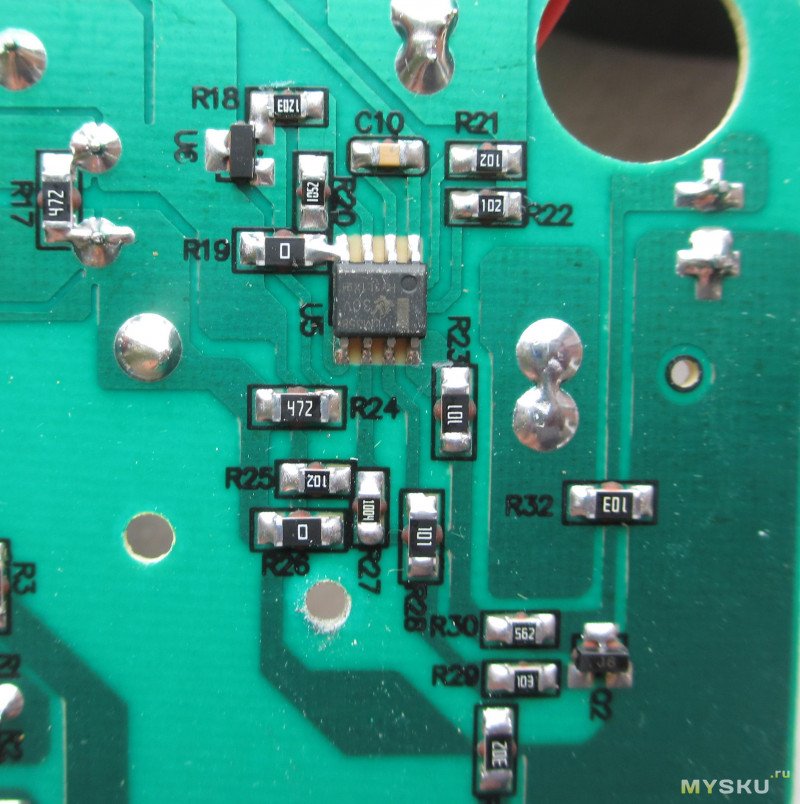

Обратная связь по току+индикация:
Опорное напряжение обратной связи на tl431+делитель на резисторах R18=1203=120к:R20=1052=10.5к, итого 2А.
В качестве опорного напряжения для индикатора используется выходное+делитель на резисторах R27=100k:R25=1k, итого 210мА

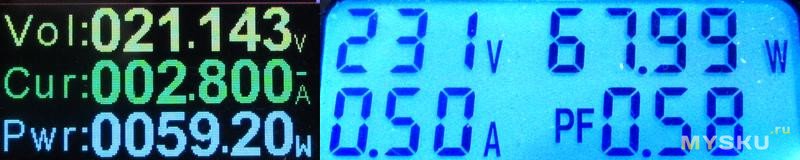

Побаловался с «разгоном» в ~полтора раза, для этого можно изменить делитель (к 120к добавил параллельно 200к), а можно уменьшить шунт, для проверки пофиг, а для использования надо уменьшать шунт, он и так сильно греется, а при увеличении тока рассеиваемая на нем мощность вырастет квадратично:
В целом работает, пострадал только тепловой режим — выходные диоды надо как-то охлаждать (возможно поставить сборку в to220 с радиатором), остальное должно справится.

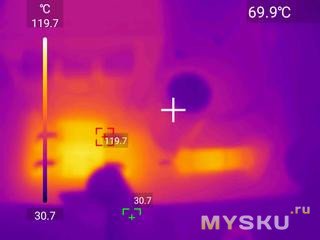

Диоды и шунт нагрелись ~120C:
В итоге имеем вполне рабочее ЗУ достаточной мощности для типовых «совместимых» батарей с диодами на входе, на которые больше тутошних почти 2А подавать не стоит.
