Адаптеры для шуруповерта со съемным патроном. Шуруповёрт на прокачку

Не так давно я приобрел по хорошей скидке шуруповерт со съемным патроном, и он внезапно стал моим любимым. А тут я вдруг увидел еще и переходники, и решил его «прокачать» по полной.

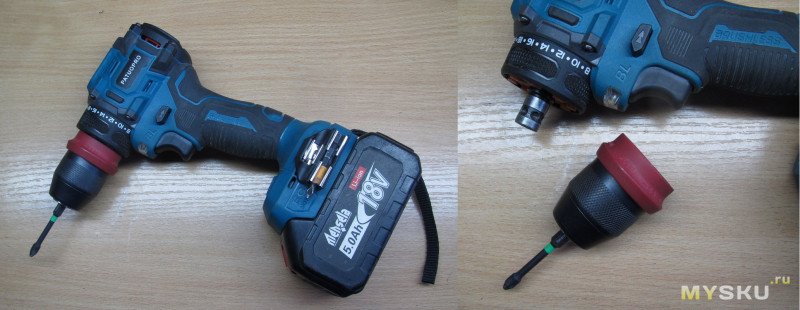

Сам шуруповерт выглядит вот так:
«Макитовская» батарея, съемный одномуфтовый патрон (правда в последнее время иногда проскальзывает при затягивании), ну а под патроном — битодержатель на 1/4" с магнитом, в который можно установить короткую биту, а сверху надеть патрон. Ну не песня ли?

Но есть и недостатки. В частности — достаточно большой диаметр тушки при малой длине не позволяет крутить метизы и отверстия расположенные близко к стенке или потолку.

Ну и тут я вижу обозреваемые адаптеры: раз и два. Они, конечно, для другого шуруповерта и к моему не подойдут, но у меня есть скетчап и 3д принтер.

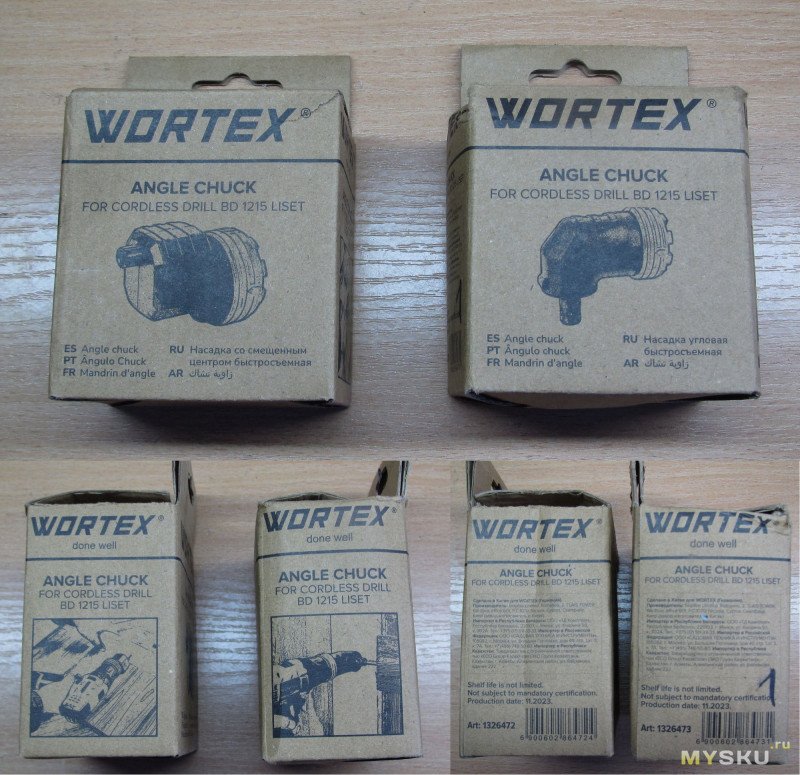

Но начнем с самих адаптеров. Их два: угловой и со смещенным центром.

Вместе:

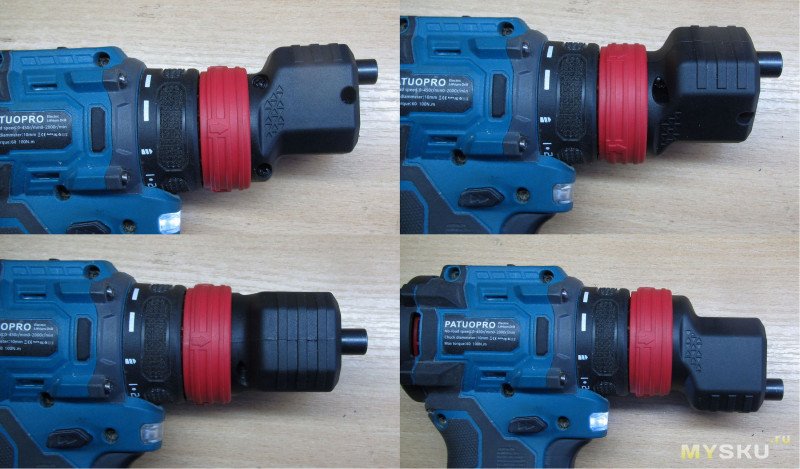

Со смещенным центром

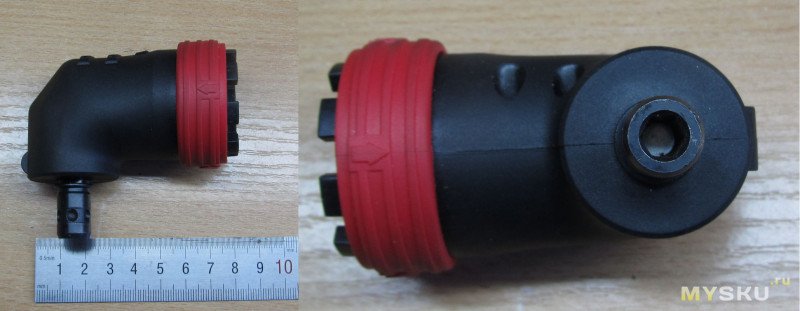

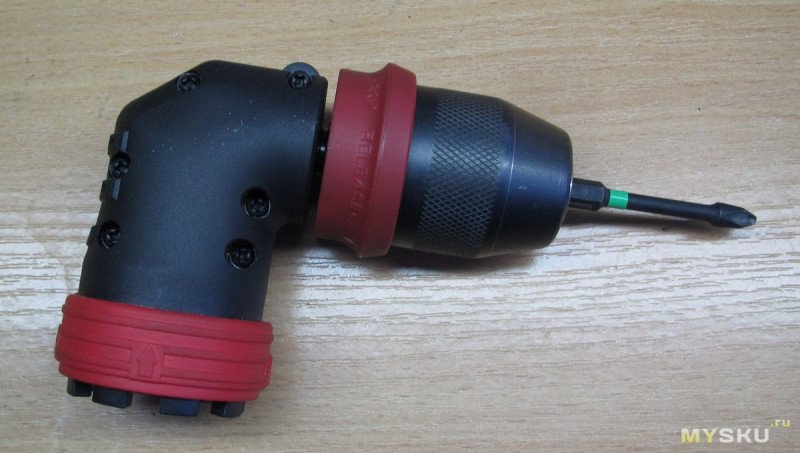

Угловой
На угловой как можно заметить вполне надевается патрон — в том числе родной патрон от моего шуруповерта. Ну и магнит на дне битодержателя конечно же присутствует в обоих. Глубина гнезда порядка 13мм

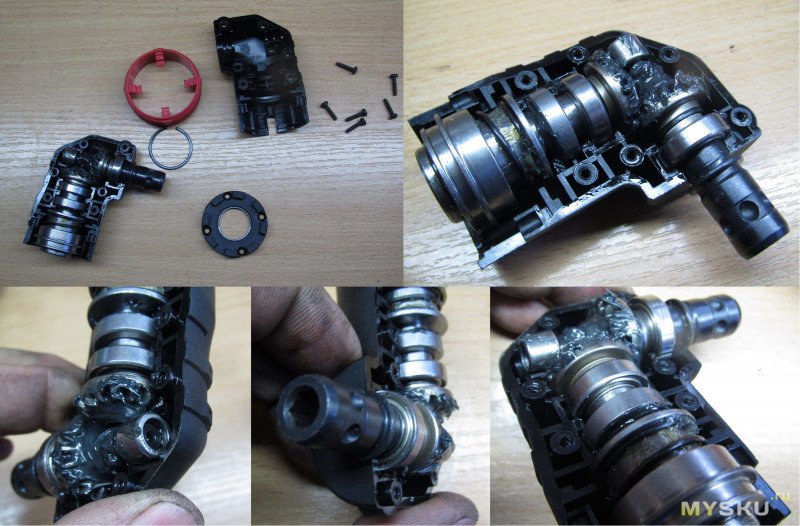

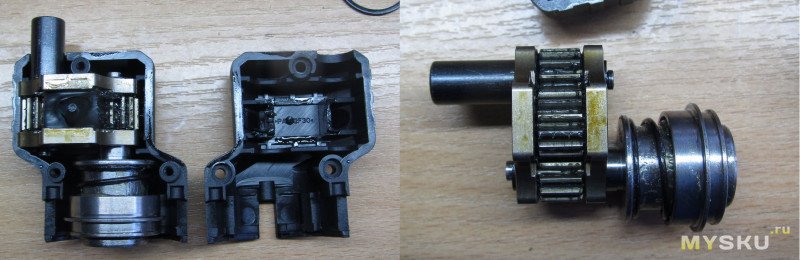

Разберем. Для этого нужно открутить пластину с выступами на «входе», и снять стопорное кольцо, далее снимаем красный фиксатор, ну и раскручиваем корпус — там винты на крестик. Разобрать я настоятельно рекомендую, потому что смазку хоть и положили, но по шестерням ее не размазали, а надо бы. Внутри всё хорошо и красиво, в угловом переходнике все валы на подшипниках, в переходнике со смещенным центром — на втулках.


Далее в скетчапе рисуем что-то такое

У средней детали чуть меньше наружный диаметр выступов, для случаев когда в родной патрон не влезет. С родной детали для адаптеров в печатную нужно переставить втулки. В принципе эти детали можно и не печатать, просто укоротить родные по высоте. А вот деталюху для шуруповёрта изготовить придётся.

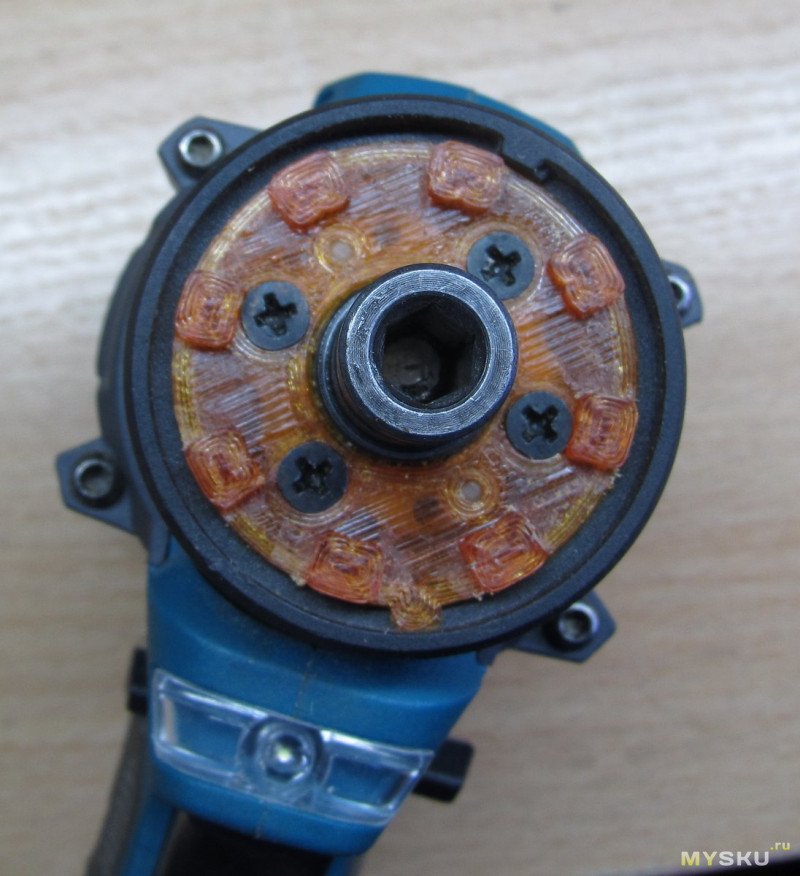

Печатаем:

Ставим на шуруповерт и на патроны

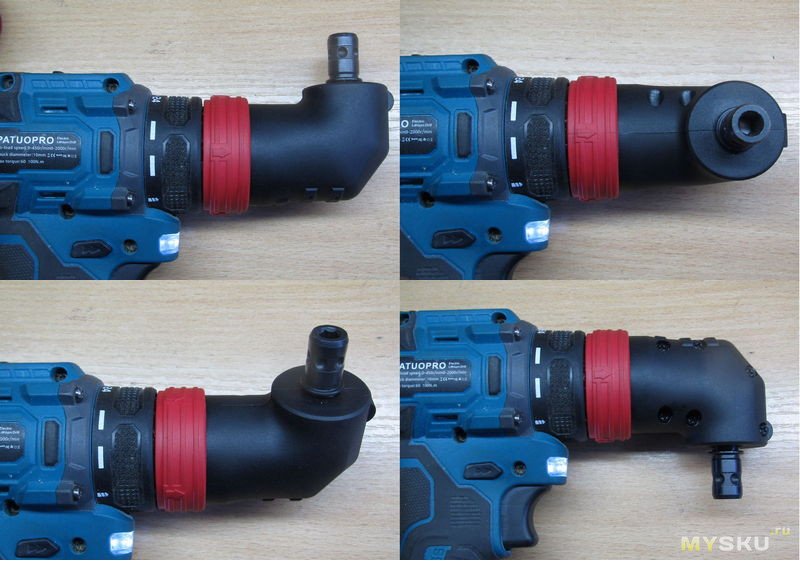

Примеряем. Адаптеры устанавливаются на шуруповерт с шагом 45 градусов


В работе под большой нагрузкой еще не пробовал, сразу говорю. Возможно придётся перепечатывать из какого-то жесткого нейлона или покупать что-то стеклонаполненное. Важно что есть модели и желающие смогут сделать из чего угодно, хоть из адамантия.

А сами модели лежат тут

Ах да. Несомненно, аналогичные переходники есть и на озоне и вайборис, а для белорусов — и на 7745 например, а вероятнее всего и на других маркетплейсах, но у меня есть бонусы на вольтре, плюс скидка, кроме того в заказе было еще пару позиций по мелочи, и в итоге даже с учетом того что доставка платная — вышло выгоднее чем на озоне.
