Обзор двух патронов. Процесс замены быстрозажимного патрона на дешевом шуруповерте

Пару месяцев назад я купил пару шуруповертов и делал обзор на них. Это был самый дешевый шуруповерт на wildberries и при этом он оказался с неплохим аккумулятором — в нем стояли банки 18650 от теслы. Но у него была проблема с патроном — он был ржавый, иногда клинил, его было сложно раскрутить и достать сверло или биту. И вот в конце концов патрон накрылся, меняю на новый.

Первым делом нужно определить, какой патрон нужен. По типу они бывают быстрозажимные и ключевые. Быстрозажимной можно зажать и ослабить без ключа и инструмента, просто руками. Ну пока он не заклинил, как у меня. Ключевой же затягивается зубчатым ключом.

Быстрозажимные патроны бывают одномуфтовыми и двухмуфтовыми. Двухмуфтовый быстрозажимной патрон состоит из двух половинок. Чтобы ослабить или затянуть его, необходимо одной рукой крепко сжимать заднюю муфту, а второй — вращать переднюю часть. Именно такой был на шуруповерте и такой я заказал. Одномуфтовый патрон фиксируется одной рукой, но второй фиксирующей частью должен быть шуруповерт — или он должен механически блокироваться при зажимании оснастки в патроне или нужно «упираться» режимом сверления и тогда сила затяжки зависит от крутящего момента шурика.

По типу крепления патроны могут быть с резьбой 1/2 или 3/8 дюйма или М12×1,25. Для того, чтоб понять, какой у меня тип крепления, нужно снять патрон.
Этим я и занялся.

В моем шуруповерте за два месяца износилась внешняя часть патрона — она стала прокручиваться при затяжке.

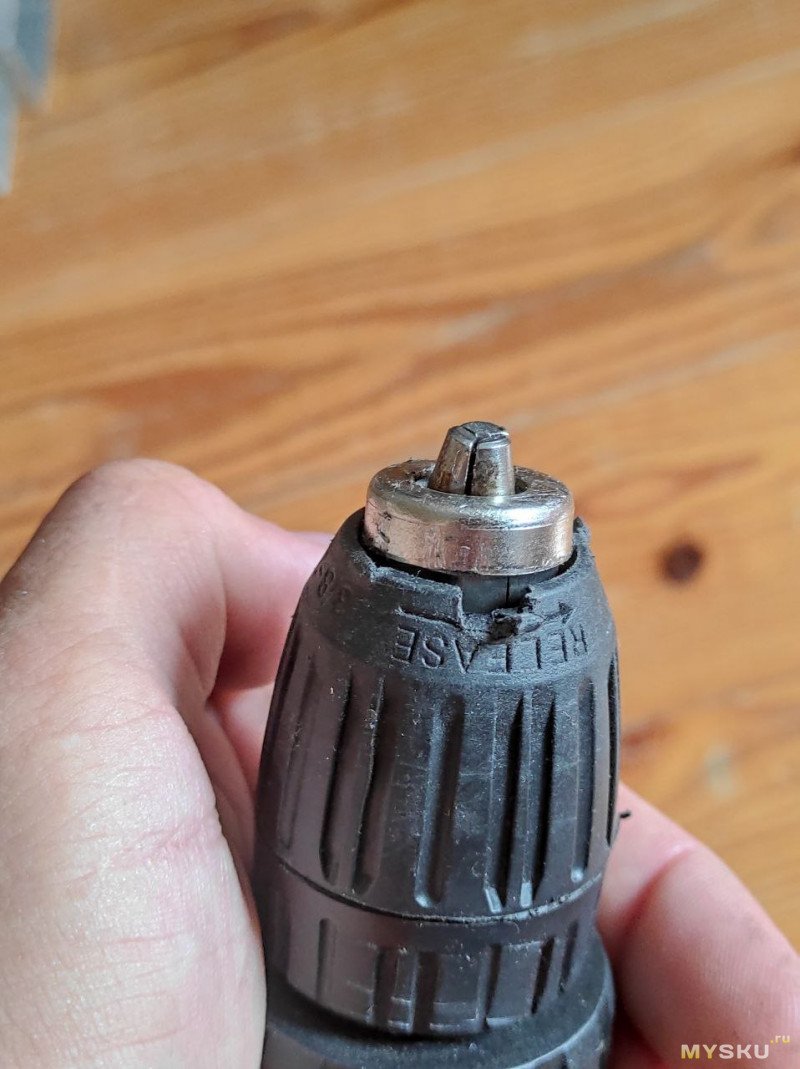

Поддел и снял стопорное кольцо.

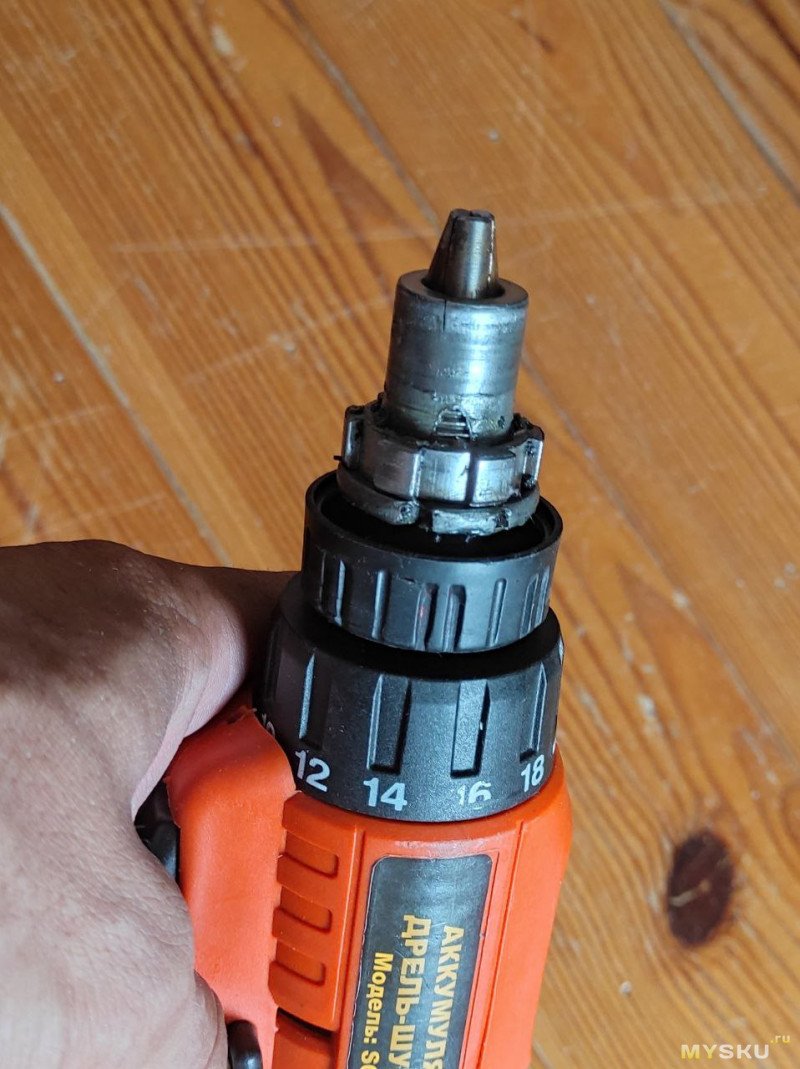

Виден механизм патрона. Это кольцо затягивает патрон, двигая губки внутри него.

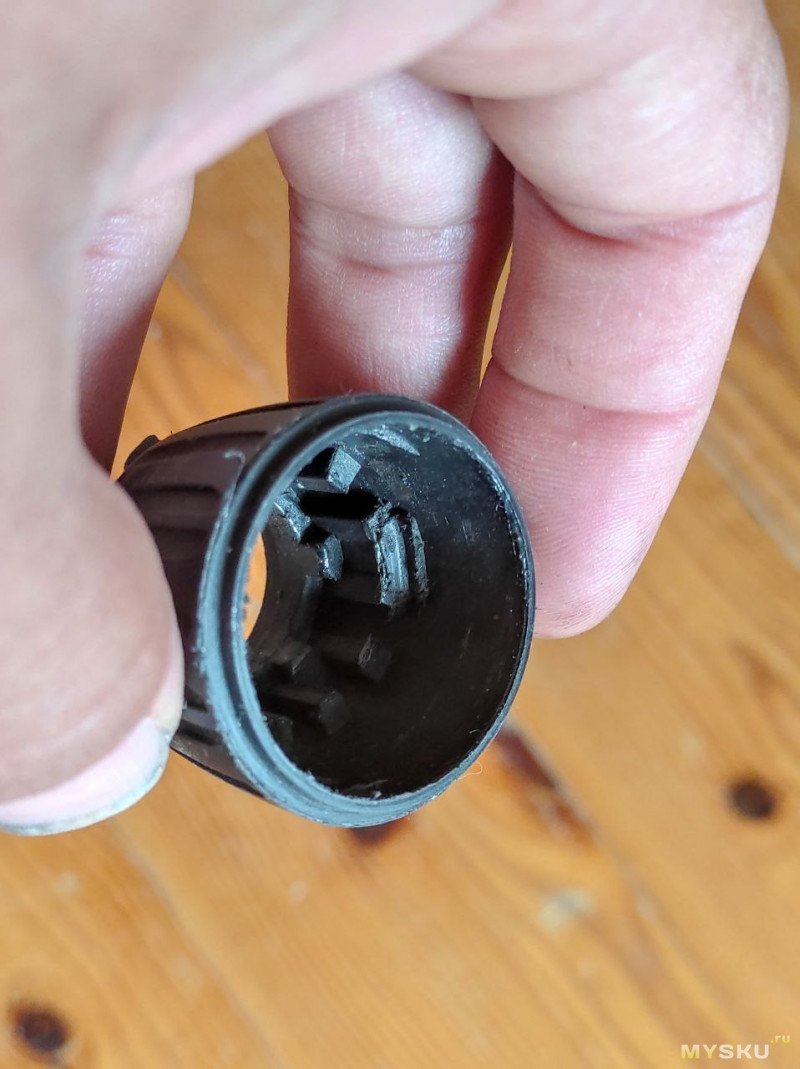

Снял внешнюю часть патрона, внутри видно износ направляющих, пластик съело и он не может цепляться за это кольцо и вращать его.

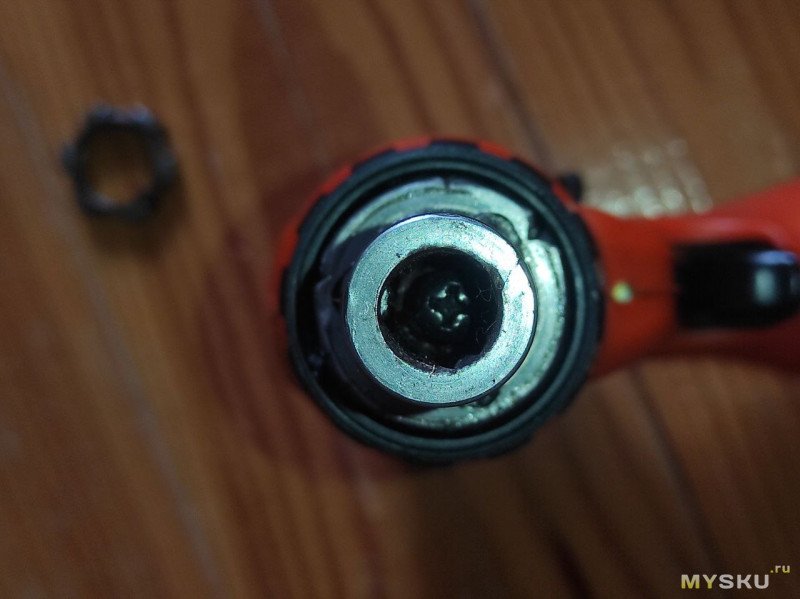

Дальше нужно выкрутить винт, фиксирующий патрон. Нужна бита PH2. И у винта левая резьба, он выкручивается по часовой стрелке.

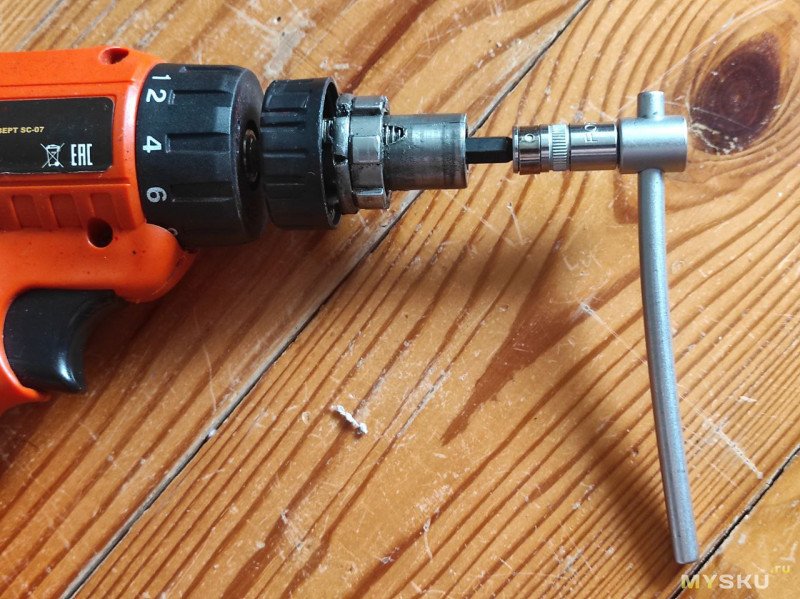

Далее нужно зажать в патрон шестигранник (вращая кольцо на фото ниже), зафиксировать хвост шестигранника и включить шуруповерт на реверс — патрон открутится.

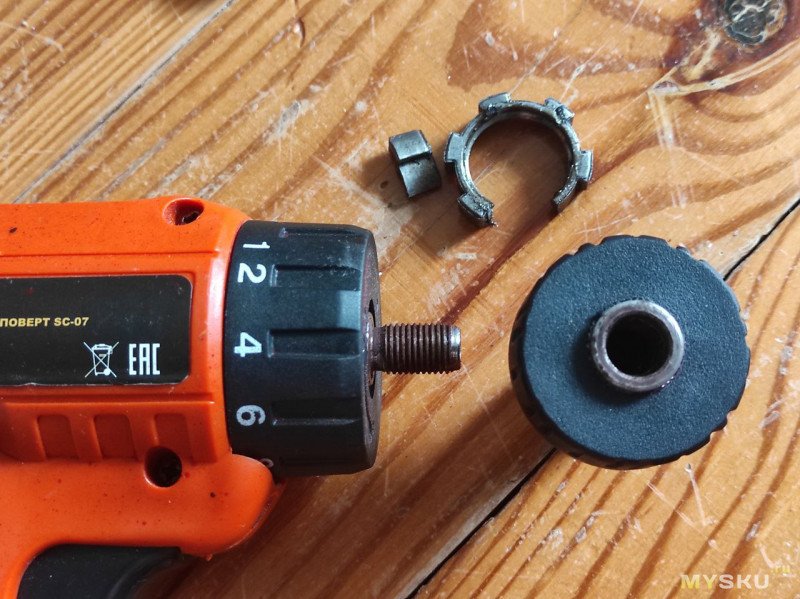

Патрон откручен, при вытаскивании шестигранника рассыпалось кольцо затяжки.

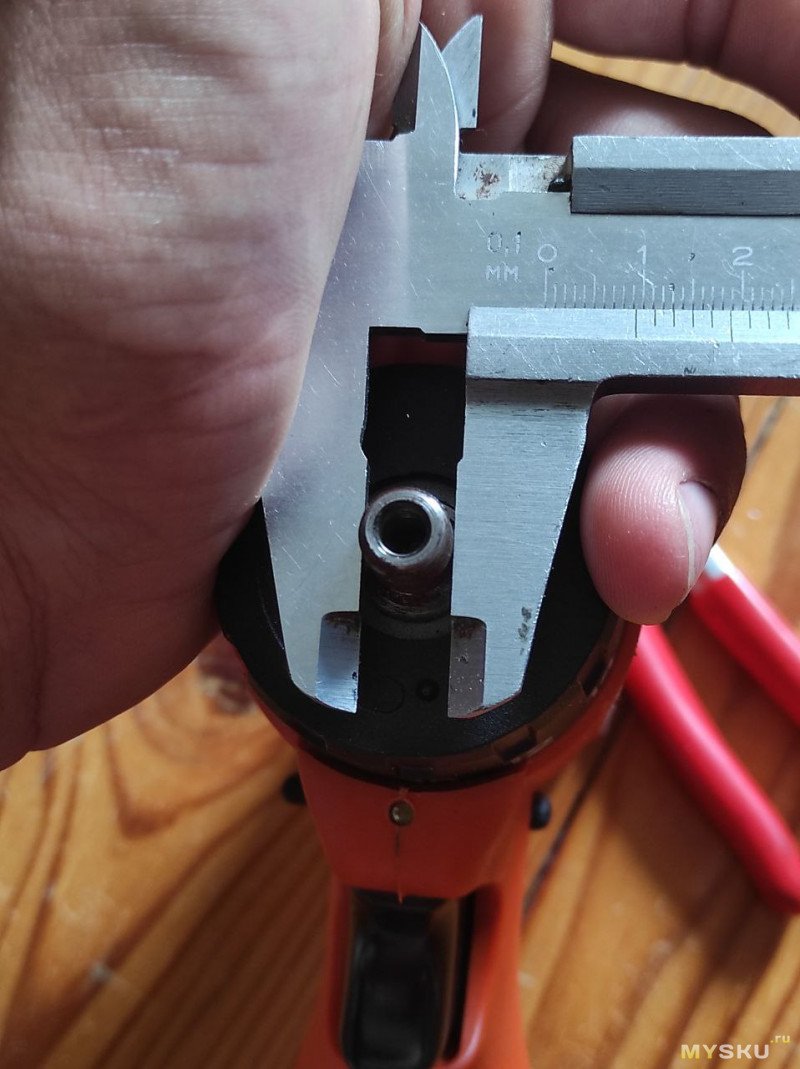

Измеряю диаметр вала — чуть больше 9мм. Значит резьба 3/8 дюйма.

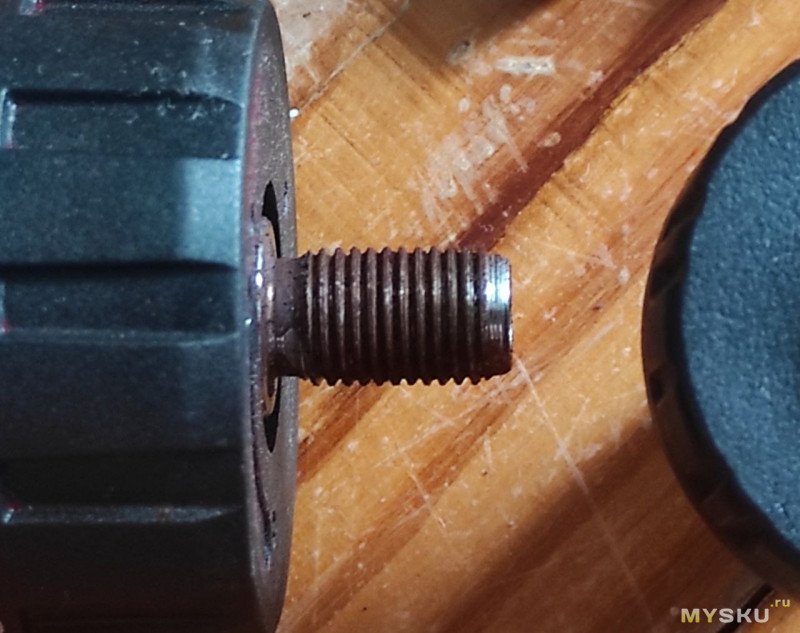

При этом резьба вся ржавая.

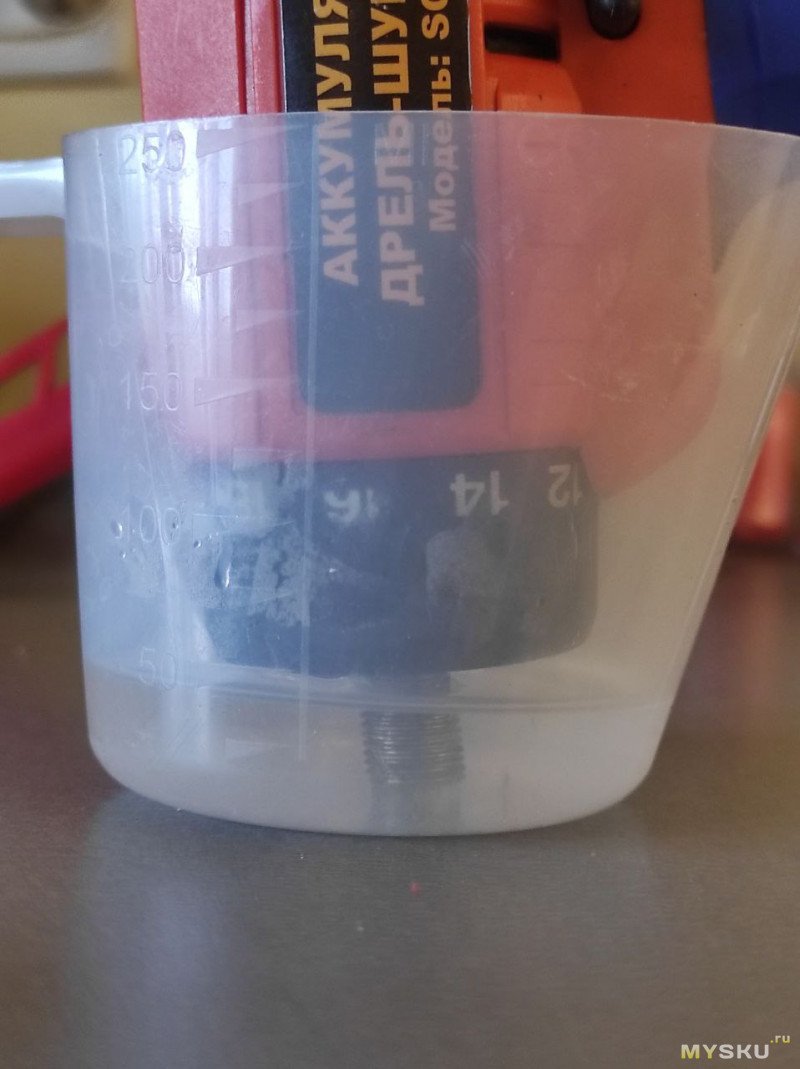

Чтоб убрать ржавчину, налил чуть воды в стакан, насыпал в нее лимонной кислоты, поставил туда шурик.

Через некоторое время резьба очистилась от ржавчины.

Все, можно ставить патрон.
Заказал два патрона, один на озоне -207 ₽, второй на wildberries сейчас он стоит 349 ₽, но когда я заказывал, он стоил около 200 ₽

При заказе нужно выбрать тот тип резьбы, который у вашего шуруповерта. Я выбрал 3/8 дюйма. При получении желательно проверить, что прислали то, что нужно. Я просто взял с собой шурик и  в пункте проверял, что патрон накручивается на вал моего шуруповерта.

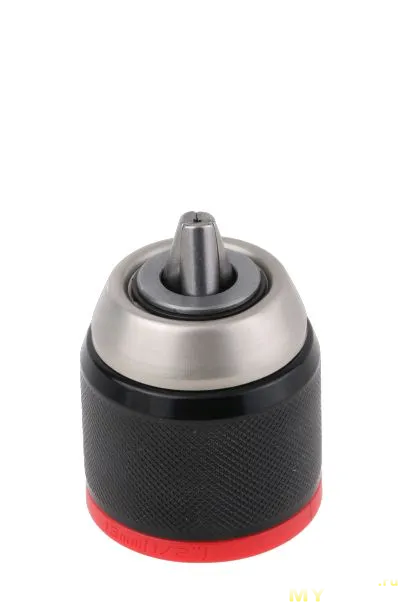

Первый вариант с озона приходит в коробке с брендом Rockforce. Есть надписи на русском. Сделан в Китае.

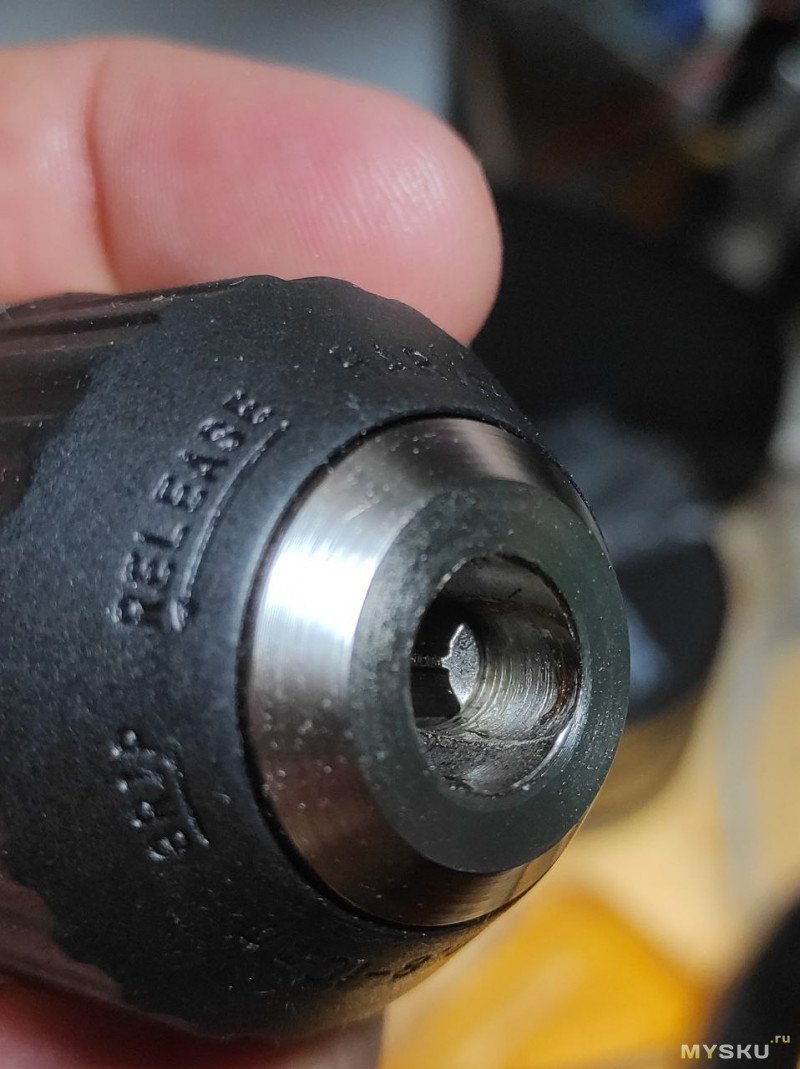

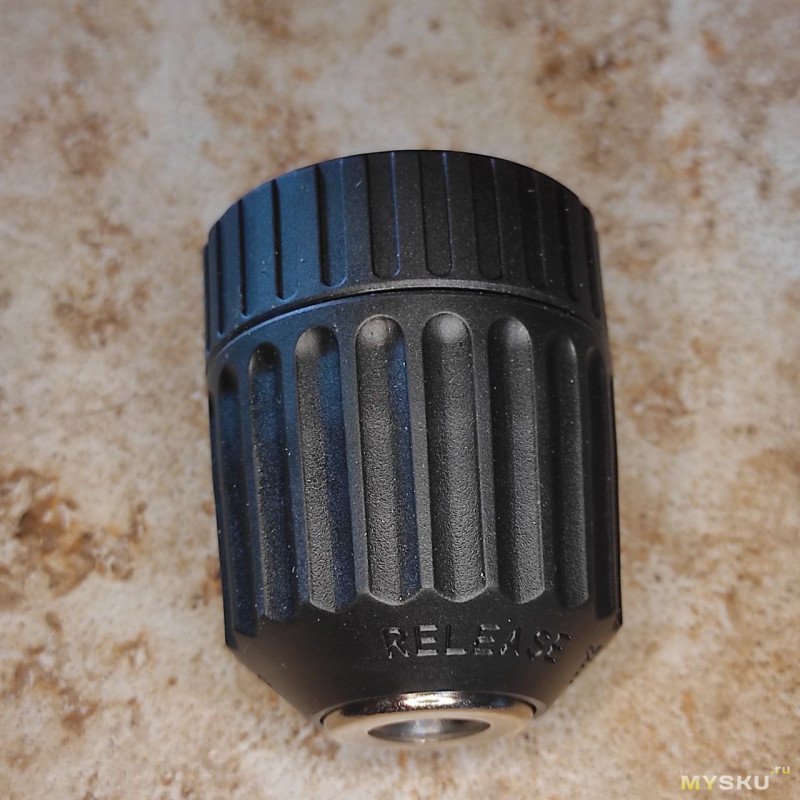

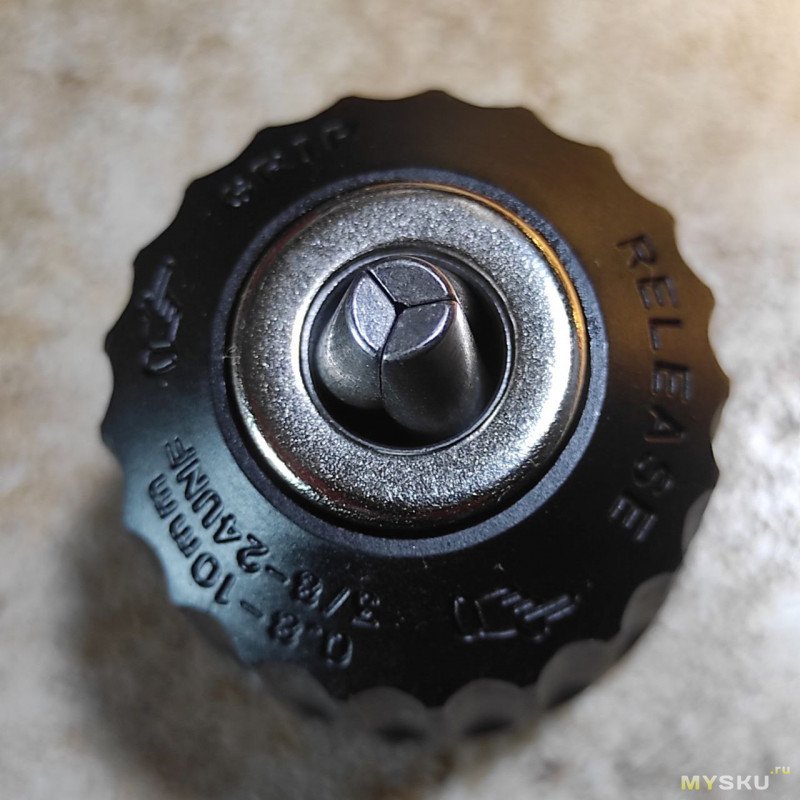

На патроне надписи на английском, написано куда крутить чтоб зажимать и ослаблять.

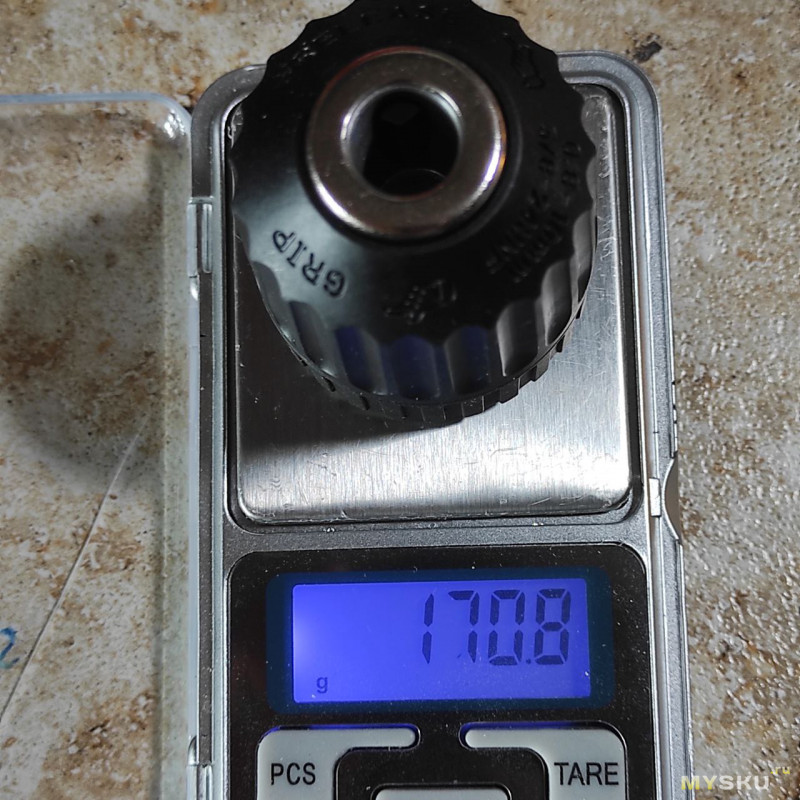

Обе части патрона из пластика, вес 170 грамм. Для сравнения, старый патрон весил 120грамм.

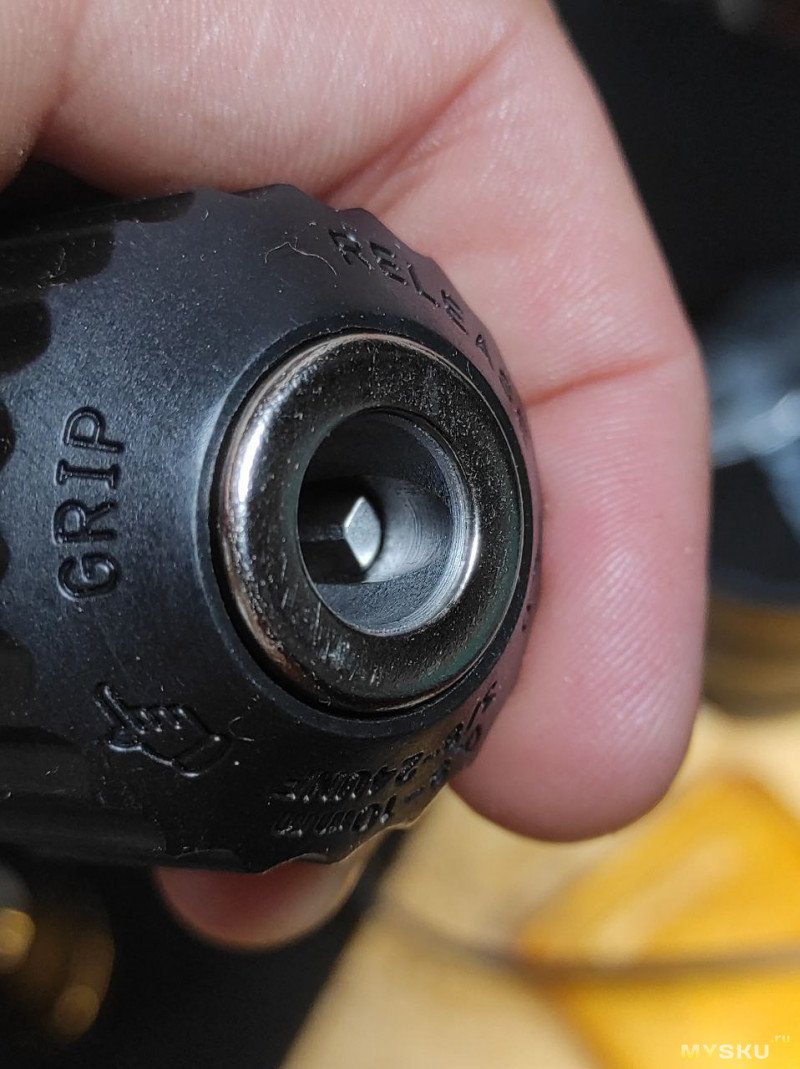

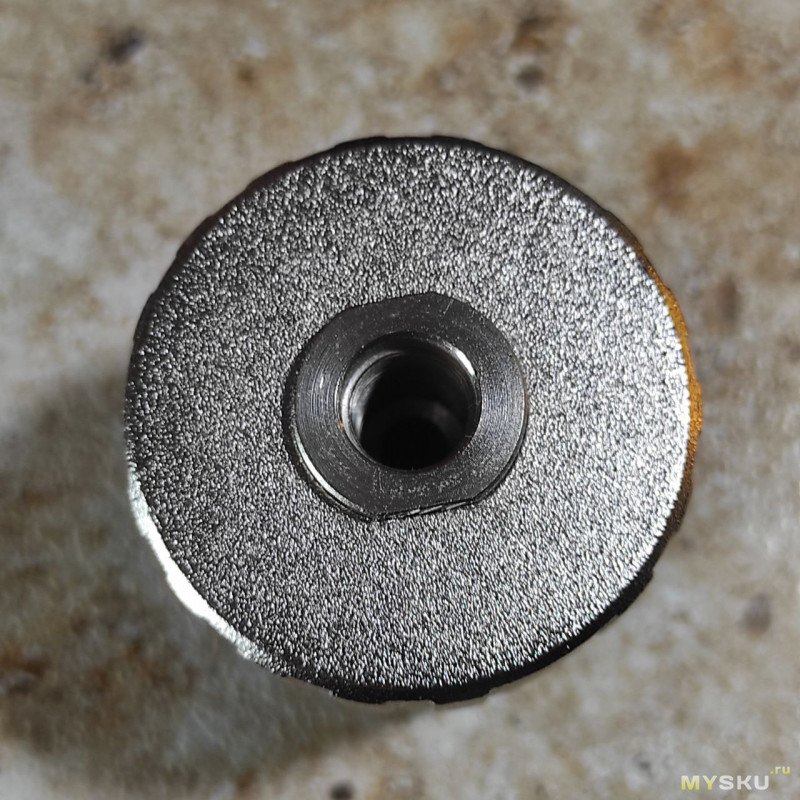

Поверхность внутри патрона обработана хорошо.

Кулачки сходятся ровно.

Этот патрон нормально зажимает сверло от 10,5 до 0,8мм. Сверло 10 держит крепко, силы шурика не хватает, чтоб провернуть сверло. Проверил на патроне шуруповерта, который еще не развалился — входит максимум 10мм и прокручивается.

Второй патрон с wildberries. На коробке написано, Произведено по заказу ООО «Прораб» Россия, сделано в Китае. Кто бы сомневался.

Нижняя часть из металла, верхняя пластик. На передней части так же надписи о том, куда его крутить и зачем-то надпись «HARVEST»

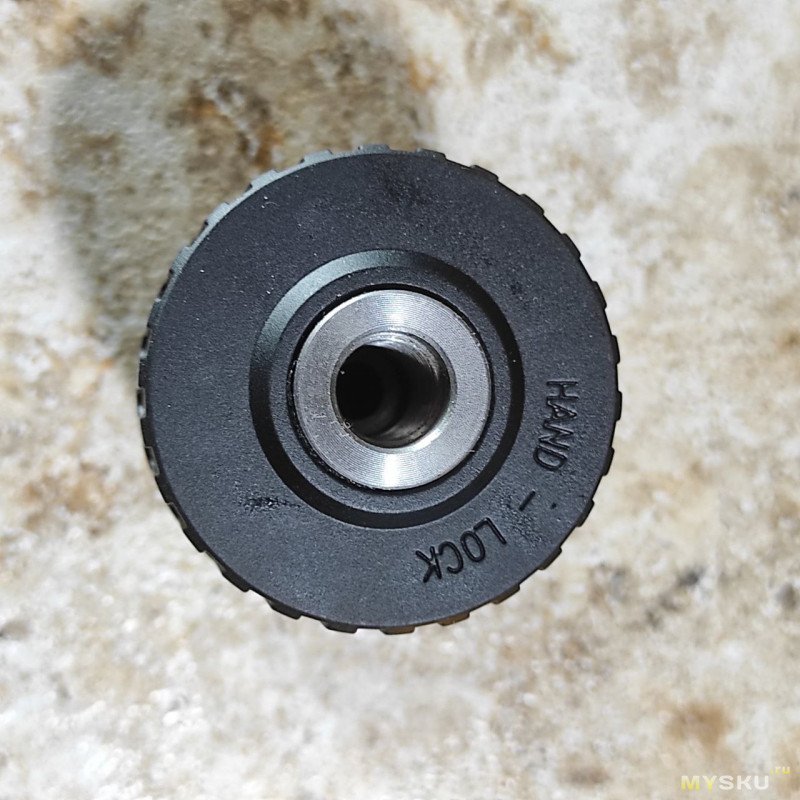

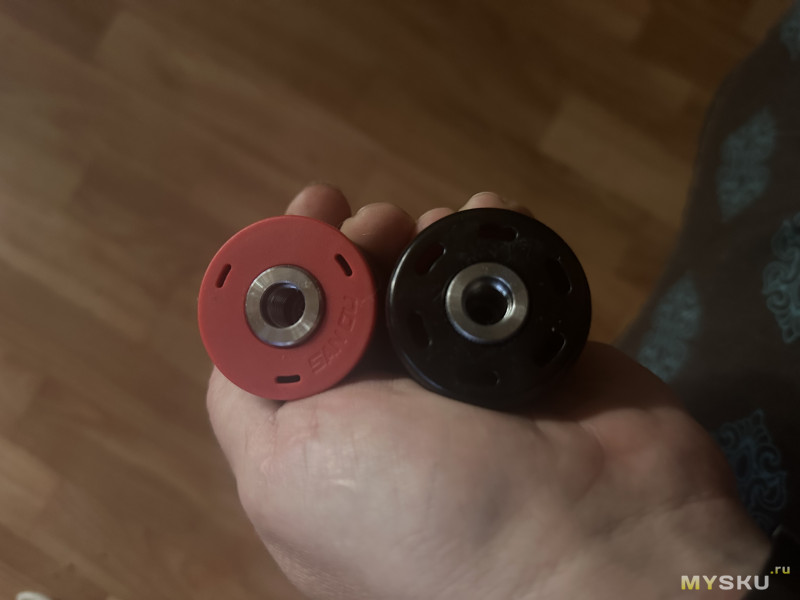

На задней части есть пазы, за которые можно держать нижнюю часть патрона.

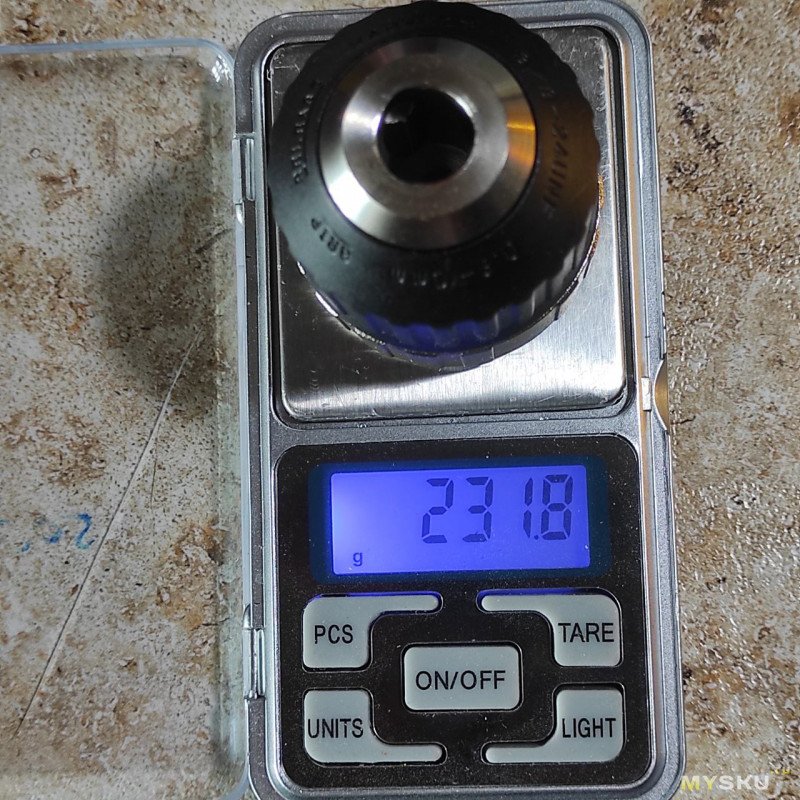

Вес 231 грамм

Поверхность внутри обработана хуже. На кулачках есть выступающая часть.

Эта выступающая часть мешает зажимать тонкие сверла меньше 1мм. Но в принципе я справился, зажимает, но нужно поймать центр, а не мимо выступов.

Входит сверло 10мм, 10,5 уже не входит. Держит хорошо, шуруповерт не смог его провернуть.

Для установки выбрал последний патрон. Тяжесть — это надежно.

Установить просто — нужно закрутить резьбу вала шуруповерта в патрон, включив шуруповерт на вращение по часовой стрелке. Потом законтрить патрон винтом с левой резьбой.

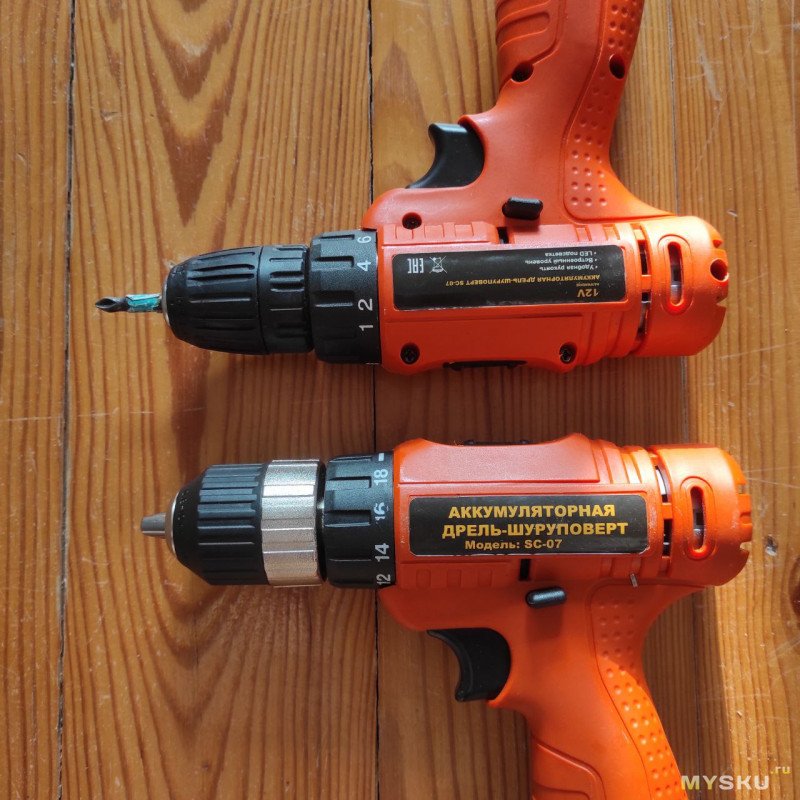

На фото два шуруповерта, сверху со старым патроном, снизу с новым.

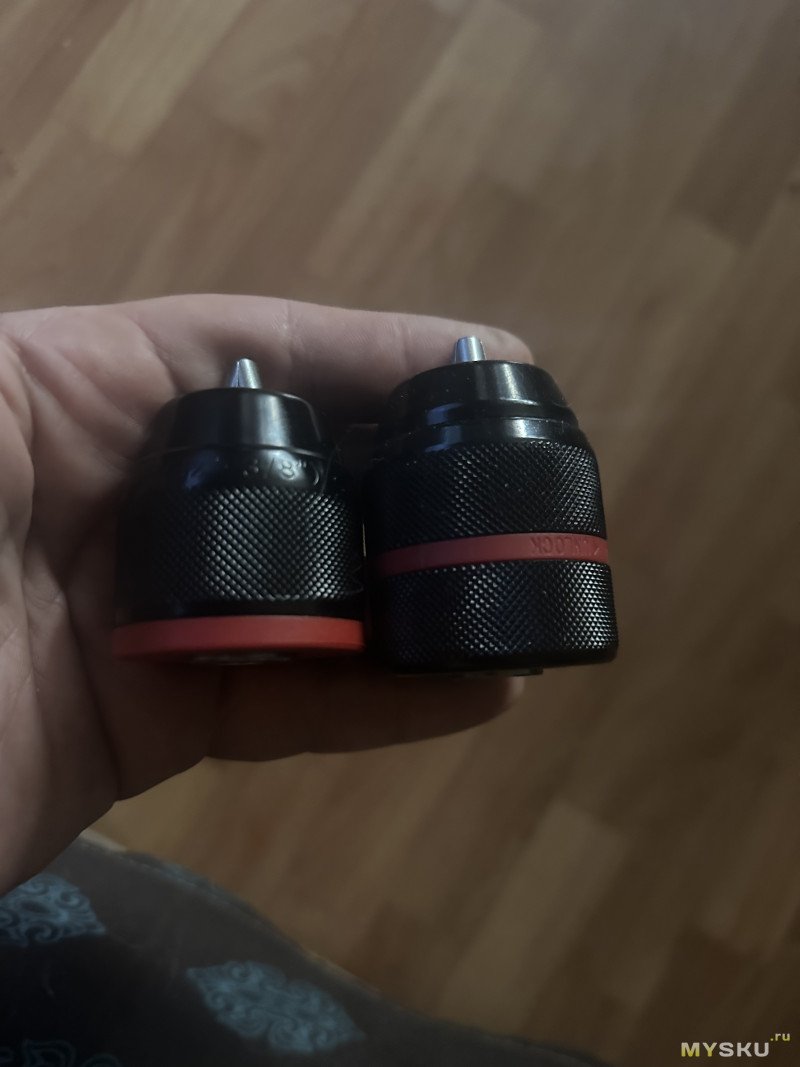

При этом видно, что диаметр основания нового патрона больше, чем старого. У новых патронов диаметр 41-42мм, у старого 37мм. И это мешает его держать при затягивании, потому что неудобно рукой удерживать основание патрона за тонкий круг пластика. У новых патронов диаметр больше и поэтому можно приложить большее усилие. И при этом на фото видно, что диаметр кольца для выбора усилия трещотки равен диаметру нового патрона — из-за этого значительно легче удерживать основание патрона.

Шурик снова в строю, второй патрон ждет пока развалится патрон на втором шуруповерте.
Лучше бы за эти деньги вместо двух дешевых я купил один нормальный шуруповерт, как в обзоре шурика РОКОТ, там бесщеточный мотор, крутящий момент больше, две скорости, два аккумулятора, есть блокировка вала. Но есть как есть.
