Алмазный 2-х сторонний брусок VID 100x17мм С25% 50/40-20/14 B2-01/B1-10

Необычный компактный двухсторонний алмазный брусок от завода Venev Industrial Diamonds, Россия. Длина 100мм вместо стандартных 150мм. Несмотря на небольшой размер он достаточно универсален. Если тема вам интересна — прошу под кат
Первый веневский брусок я купил случайно, но приобрел с удовольствием. Мне нужен был небольшой круглый брусок для правки в походный условиях, полевой. Грамотный продавец посоветовал несколько другой товар: двухсторонний брусок веневского завода 50*40/ 20*14. Это был правильный совет.
Если просто для правки, то этот брусок практически вечный, ведь слой алмазов на органической связке OSB – 1мм. Алмазы в данной связке дают возможность делать более мягкую и тонкую работу по правке и заточке. При этом концентрация алмазов равна 100%. Уже из коробки такой брусок готов к работе.
Тот самый первый брусок был длиной 150мм. Данный же брусок 100мм и связка другая – бакелитовая, и концентрация алмазов тоже другая — 25%. Но он все равно был куплен и я готов рассказать почему.

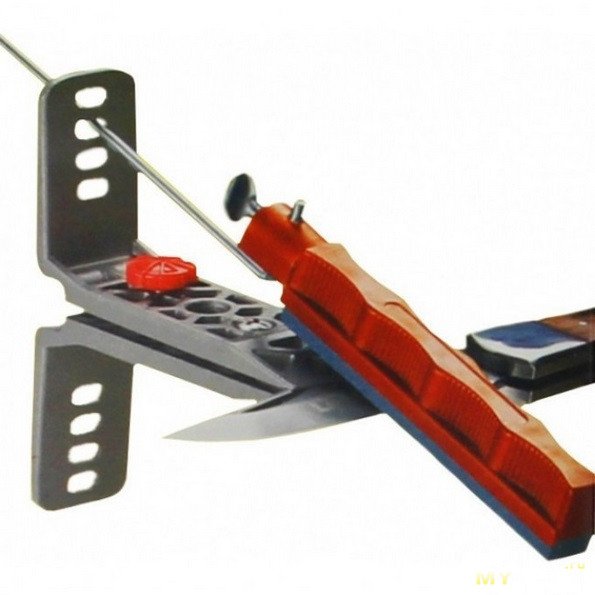

Когда я только осваивал правильную заточку ножей, то первое устройство было Лански (LANSKY STANDARD KNIFE SHARPENING).

Две «Г»-образные пластины со сквозными пазами на вертикальных плоскостях, связанные винтом и бланки с абразивным материалом и установочной проволокой. Нож зажимается винтом между двумя пластинами, ось/проволока бланков/брусков входит в пазы и возвратно-поступательными движениями шлифуется режущая кромка

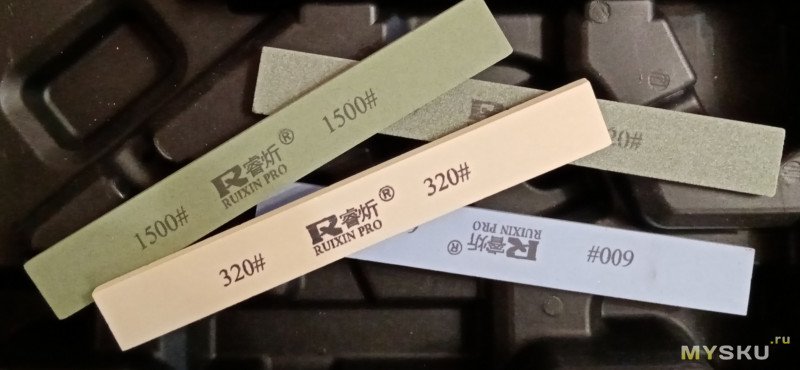

Уже на этом этапе я понял, что мокрые камни на основе карбида кремния мне не интересны.
Грязь, быстрый износ и как следствие — седлообразность рабочей поверхности. Постоянная ее правка.

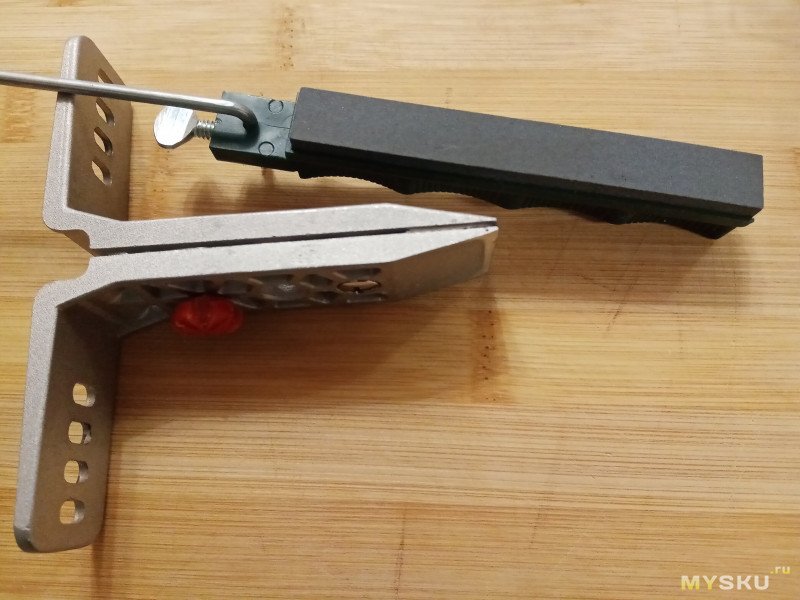

Я перешел на алмазы, стал использовать подобную Лански китайскую точилку. Расширился диапазон углов и брусков с разными градациями размеров алмазного зерна
Первые бруски конечно были гальванического нанесения.

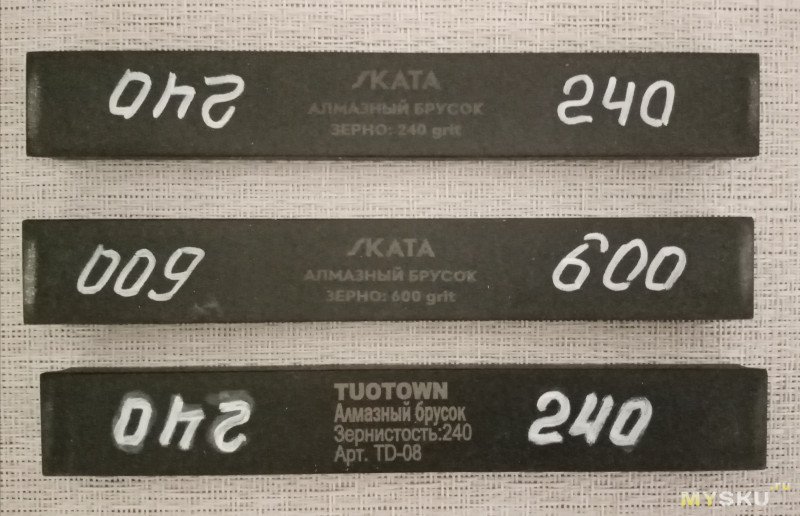

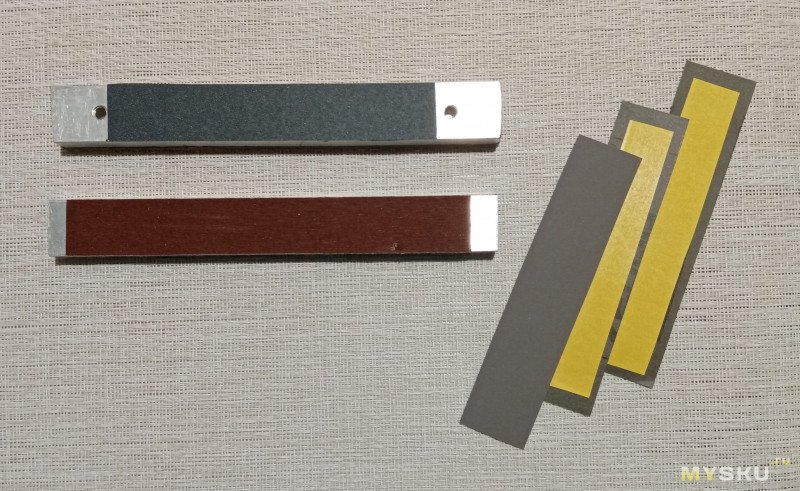

Перешел на другие точилки и появился свой сет гальваники от 180 до 1500 grit
При этом также использовал и самую мелкую наждачную бумагу и алмазную пасту для финишных операций.
Но когда, после покупки по совету продавца поработал веневским бруском на OSB связке, то понял, что однозначно и бесповоротно перехожу на них. Тем более что износ гальваники и их быстрое полысение влияло на качество заточки плоскости подводов.

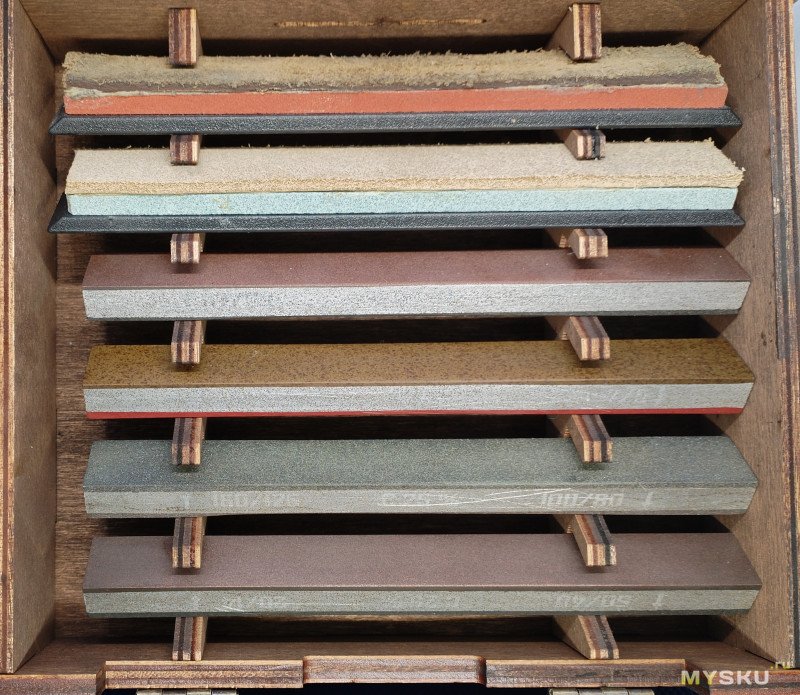

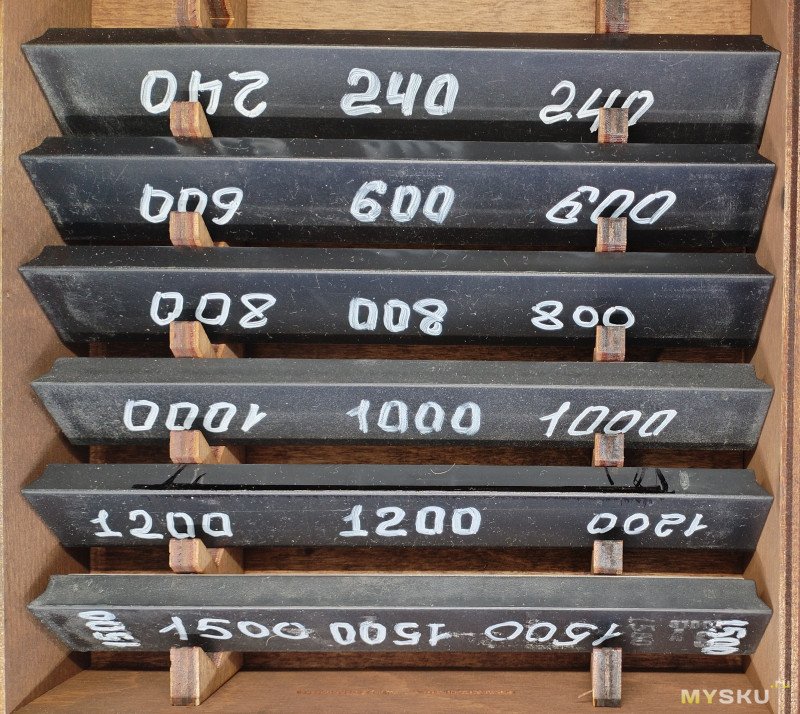

Появился свой сет веневских двухсторонних брусков длиной 150мм в которым привык в работе: 160\125-100\80; 100\80-50\40; 50\40-20\14 и до 7\5-3\2.

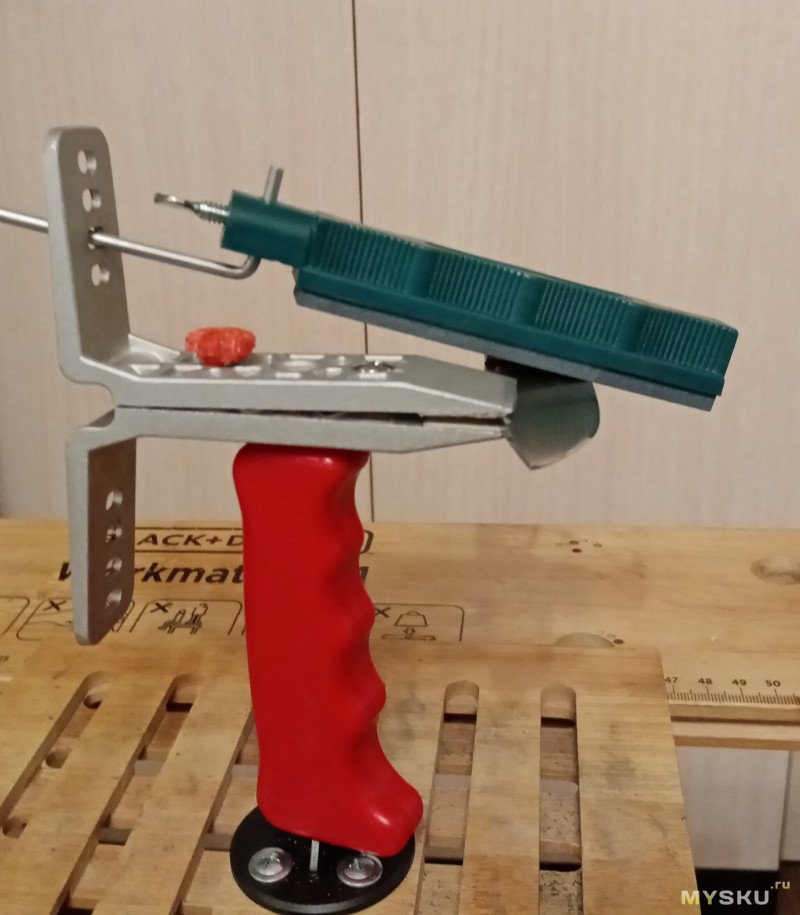

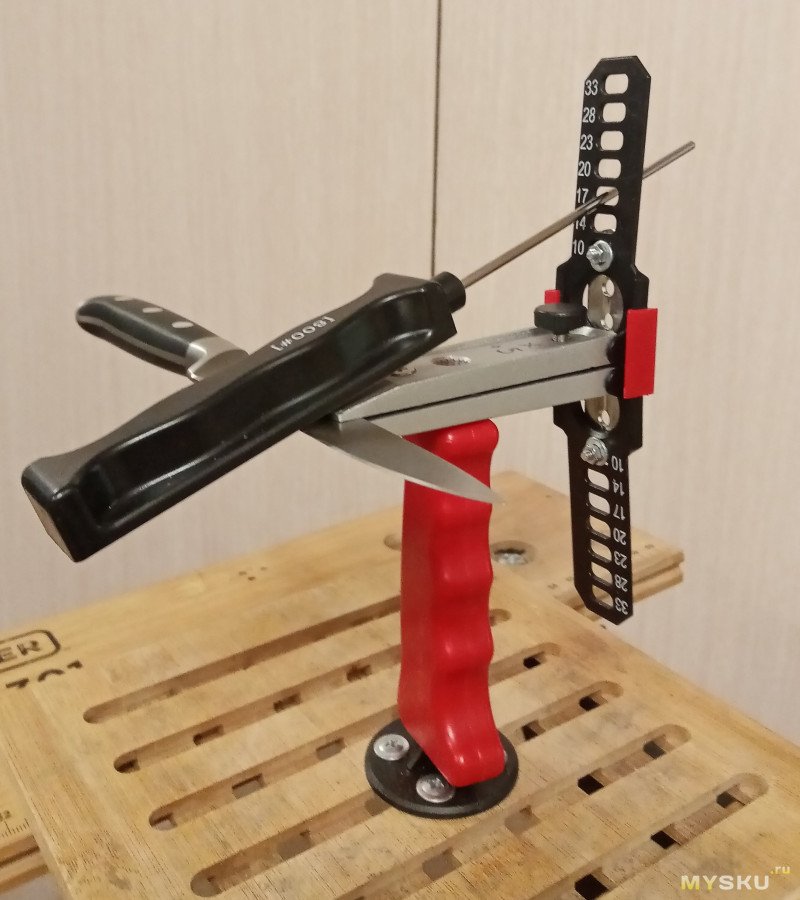

После долгих поисков недорогих заточных устройств собрал себе систему, которая меня пока устраивает, исходя из тех целей и задач, которые я ставлю перед собой занимаясь заточкой. Об этом устройстве я рассказывал здесь:
mysku.club/blog/russia-stores/104870.html
Небольшая информация по связкам на алмазных брусках. Их не так уж много, и они действительно отличаются в работе. Эта информация по связкам важна для моего дальнейшего рассказа.
Существуют три основных вида связок для алмазного абразива:
— Гальваническая связка.
Представляет такой способ нанесения, при котором к покрываемой основе прикрепляют алмазные частицы и осаждают из электролита слой металлической связки, охватывающей и закрепляющей алмазные зерна. Они удерживаются только за счет механических сил сцепления. Именно поэтому зерна должны быть внедрены в связку на высоту не менее 65-70% размера зерна. Металлом, надежно удерживающим абразивное зерно на стальном корпусе, является никель.
Такие пластины на гальванике обеспечивают интенсивный съем металла. Это свойство позволяет использовать их для режущей кромки ножа, имеющей существенные повреждения, или даже формирования режущей кромки. Серьезный недостаток: за счет тонкого слоя напыления рабочая поверхность стирается достаточно быстро, «лысеет», эффективность падает. Особенно при работе с мягкими сталями.
— Органическая связка.
Основное преимущество органической связки перед гальванической в том, что алмаз наносится не тонким слоем на поверхность связки, а находится по всей ее толщине. Так же органическая связка обладает большей пластичностью и вязкостью, а значит алмаз на такой связке выкрашивается меньше, чем, на гальванической и как следствие, алмазный брусок на органической связке, служит значительно дольше. Это связка с самой высокой износостойкостью.
— Металлическая связка.
Представляет из себя твердую связку, с высокой производительностью съема металла. Она не имеет наполнителя, состоит из металлов и алмазов, перемешанных в слое. Структура связки М2-01 представляет из себя систему, в которой твердый раствор олова находится в меди (медно-оловянная связка).
Вот собственно и все, что нужно знать об основных связках алмазных брусков.
Прежде чем перейти к маркировке данного бруска и ее расшифровке, основной вопрос: зачем купил?
В настоящее время стоимость и заточных устройств, и расходного заточного материала действительно возросли. Объективно возросли. Поэтому покупка двухсторонних веневских бланков на ОСБ связке и со 100% концентрацией алмазов стало достаточно серьезным вложением средств и серьезной покупкой. Я уже не говорю про эльборы на металлической связке.
А это все же расходные материалы. Мои основные бруски, после многочисленных выравниваний рабочей поверхности для устранения седлообразности, требуют замены.
Приходится искать более недорогие варианты на органической связке к которой уже привык. Поэтому увидев двухсторонний брусок в уменьшенном по длине виде

То подумал, а почему бы и нет? Тем более что цена была очень красивая. Смущало только несколько моментов:
Бакелитовая связка
И процентное содержание алмазов — 25%
Прекрасно понимал все минусы, связанные с этим, но основной брусок в работе, самый что ни на есть рабочий был именно 50/40-20/14. Так что решил попробовать.
Доставка через пару дней или на следующий день.

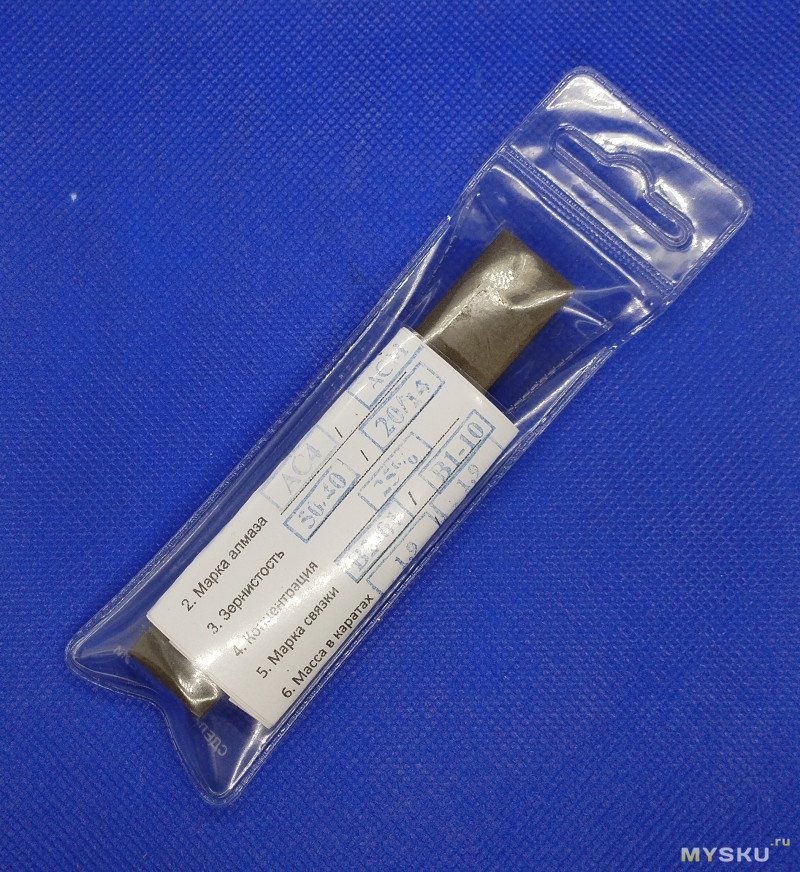

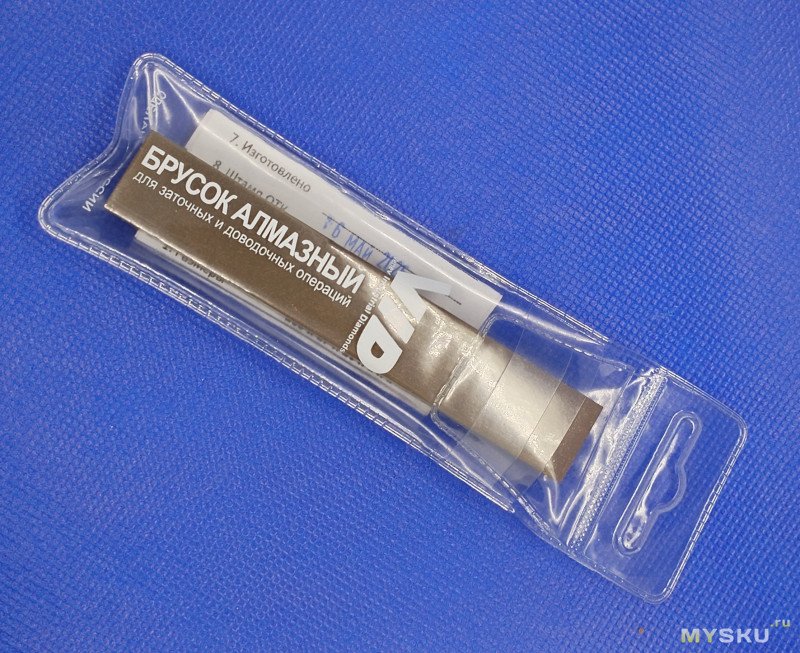

Стандартный веневский пластиковый чехол с бруском, паспортном и инструкцией

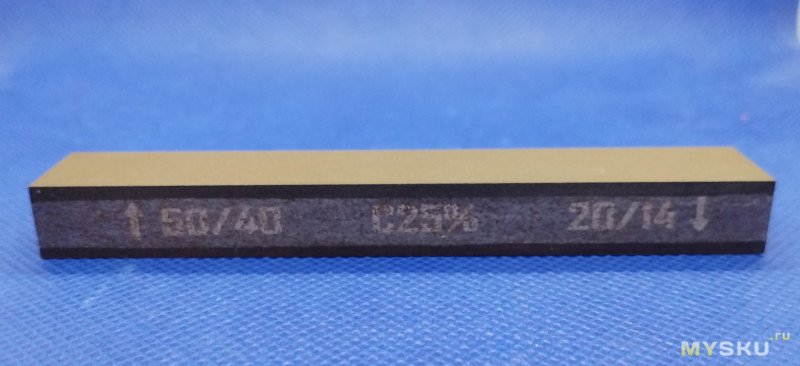

Итак, двухсторонний брусок алмазный производства завода Venev Industrial Diamonds, Россия.
Связка: органическая B2-01/B1-10. Абразивный материал: алмаз. Концентрация алмазов: 25%.
Размер бруска: 100х17х10 мм. Толщина алмазного слоя — 1 мм с каждой стороны

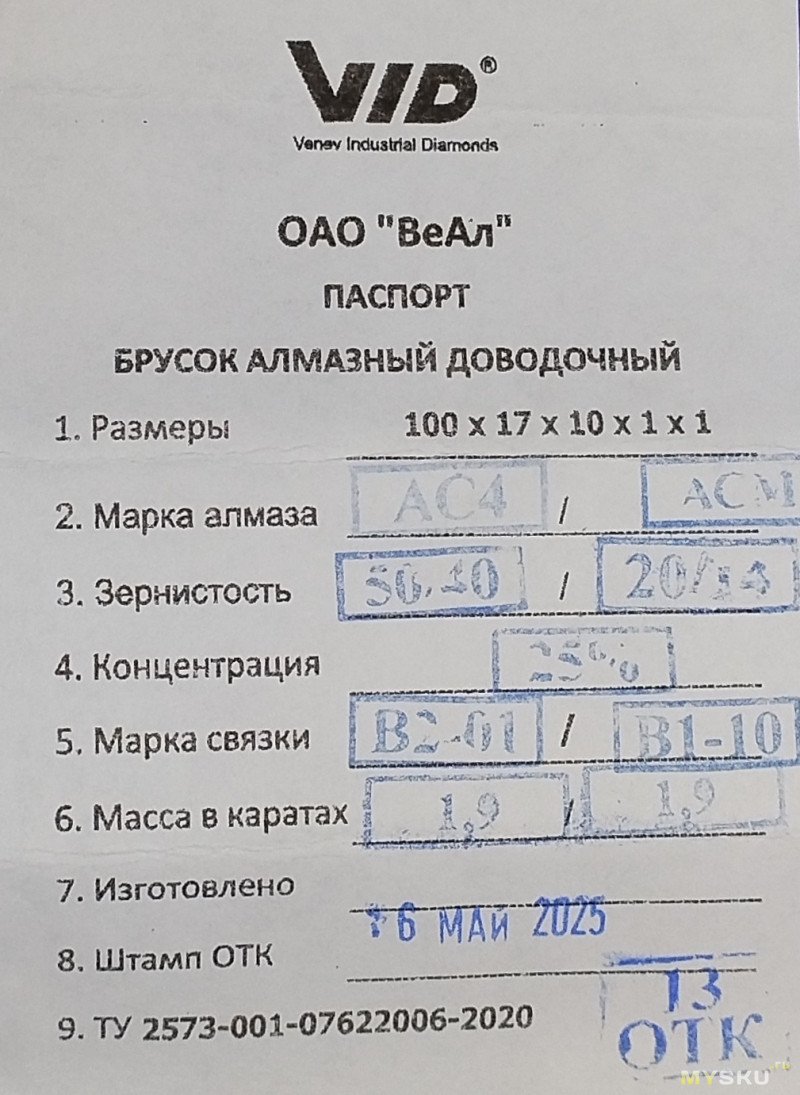

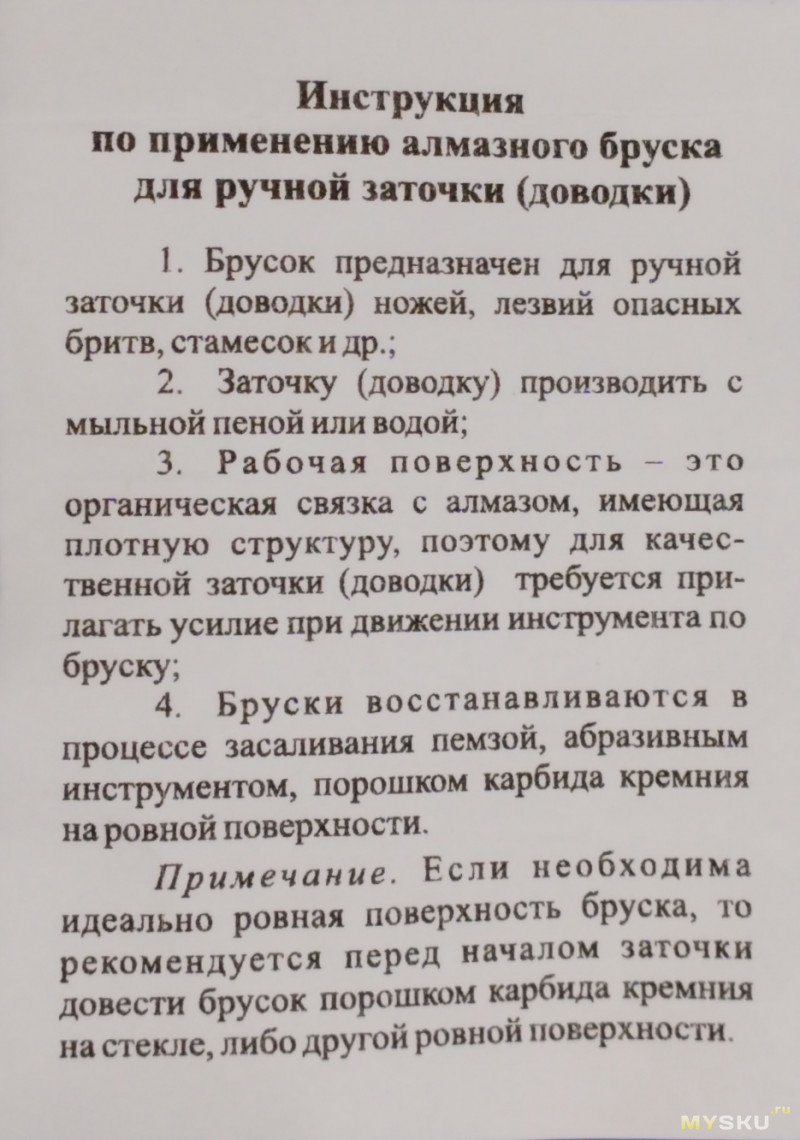

Паспорт и инструкция:

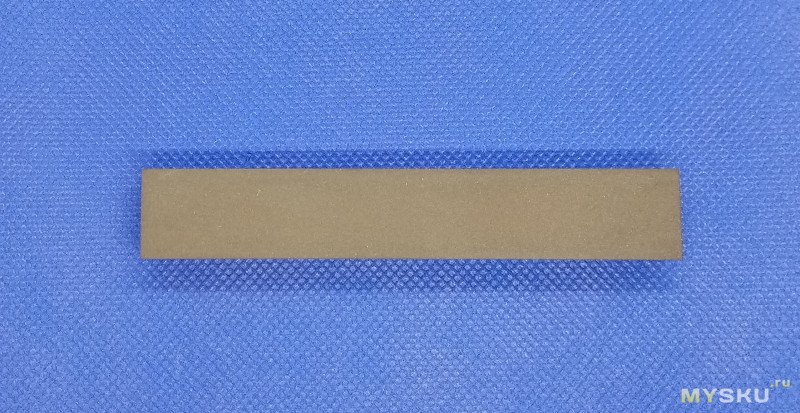

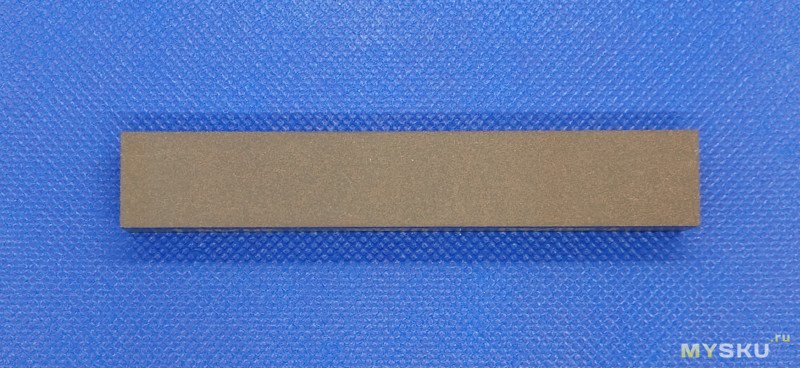

Рабочие поверхности достаточно ровные без погрешности по плоскостности

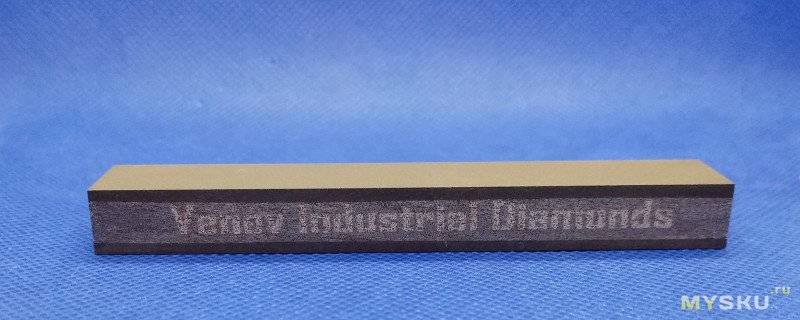

Основой бруска выступает фрезерованная алюминиевая пластина толщиной 8мм и нанесенной с двух сторон связкой по 1мм со шлиф зерном. Размер зерна на сторонах отличается.

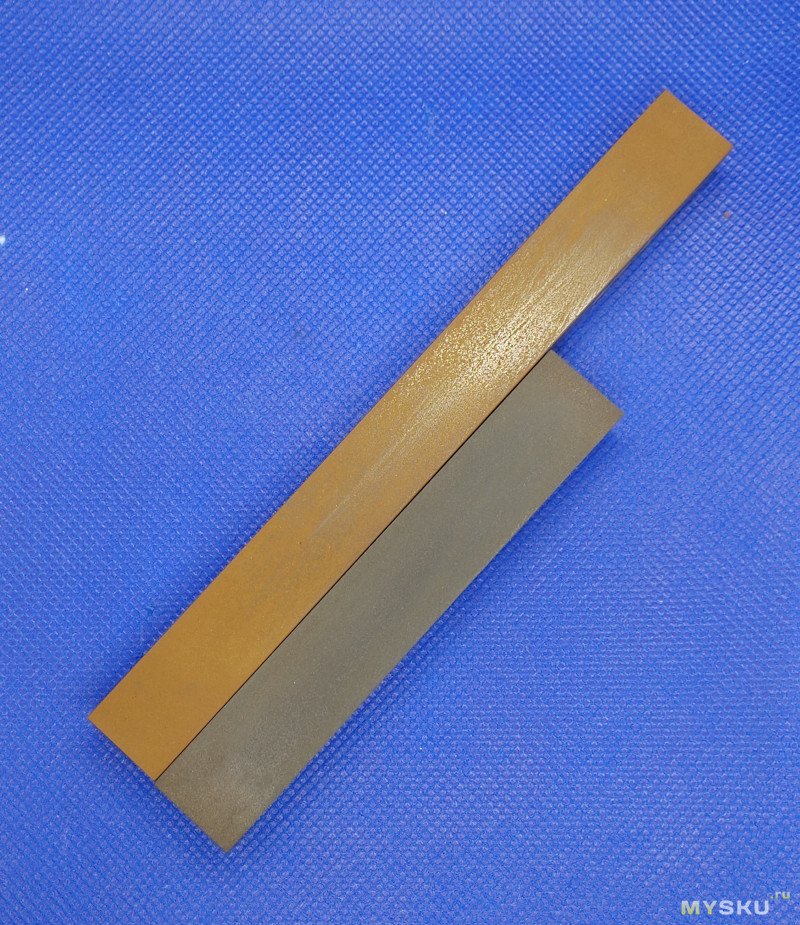

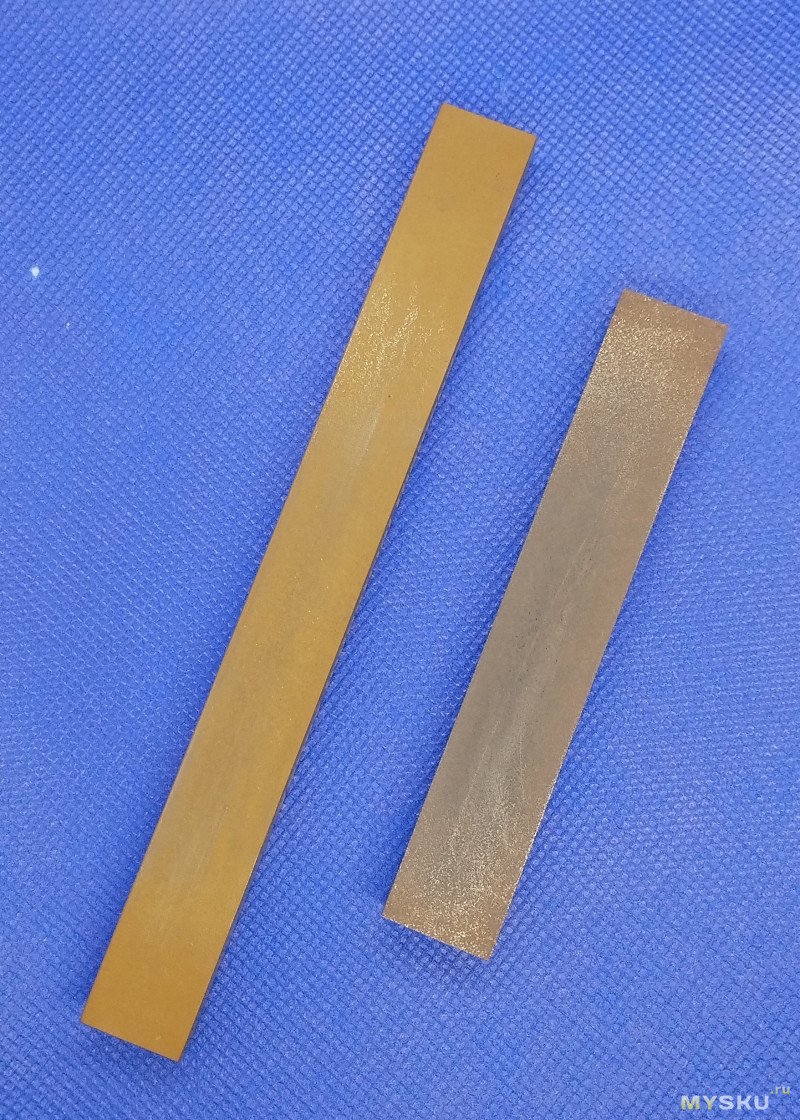

Размер в 100 мм по длине отличается от моих рабочих брусков — 150мм
Теперь по связке на данном бруске.
Связка В1-10, изготовлена из пульвербакелита (фенолформальдегида), с содержанием карбида бора и меди, поэтому имеет красноватый цвет. Предназначена для: обработки твердых сплавов различных марок; заточки и доводки быстрорежущих сталей и сверхтвердых материалов, чистового шлифования закаленных сталей.
Связка В2-01 изготовлена из жидкого бакелита (фенолформальдегида), с содержанием железа. Предназначена для чистового и доводочного шлифования твердого сплава.
И этот наполнитель сам является абразивным зерном.
Да, в работе несколько отличается по комфорту эти бруски. Мягкость, и более эффективный съем металла присущий OSB связке со 100% концентрацией алмазов действительно контрастирует работе с бруском на связке В2-01 и В1-10.
Процентная концентрация — это показатель количества алмазных зерен в связке, выраженной в каратах (1 карат (crt) — 0,2 грамма). Бруски выпускаются в концентрациях: 25% (12,5 карат), 50% (24,5 карат), 100% (50 карат). Если сравнивать 100% и 25%, то бруски с повышенной концентрацией работают немного быстрее и агрессивнее, а бруски с более низкой концентрацией – мягче и аккуратнее. При этом важно учитывать, что чем быстрее работает абразив, тем больше он требует внимания во время работы. В определенной степени это нарабатывается опытом.
Размеры самих зерен в микронах
В веневских брусках размер зерен в основном бывают от 160 мкм до 2мкм. Больше 160мкм, так же, как и меньше 2мкм не эффективны и в полной мере не выполняют своих задач.
Итак:
— 160/125 и 100/80 мкм – обдирка. Ремонт и изменение геометрии РК;
— 63/50, 50/40 и 40/28 мкм – заточка. Уменьшение риски после обдирки. Ремонт кромки при незначительных повреждениях и микросколах;
— 20/14, 14/10 и 7/5 мкм – доводка. Уменьшение риски после заточки. Создание на РК «микропилы» для придания агрессии резу;
— 5/3 и 3/2 – полировка. Уменьшение риски после доводки. Получение зеркальной поверхности на подводе. Можно использовать с алмазными пастами той же зернистости.
Таким образом обозреваемый брусок охватывает диапазон заточки (50/40) и доводки (20/14), и в полной мере является универсальным
Если его применять для правки РК — это будет оптимально по всем параметрам: размеру зерна, концентрации алмазов, бакелитовой связки с наполнителями и разница небольшая если, например, использовать 150мм бруски на связке OSB.
И размеры такого бруска в 100мм достаточно компактны и удобны для транспортировки в походных условиях. Причем размер 50/40 позволяет в тех же походных условиях исправить повреждения РК и микросколы.
Что касается работы такого бруска на заточных устройствах, то конечно пришлось доработать держатель бланков. Т.к. у меня их хватает, то серьезных проблем не было.

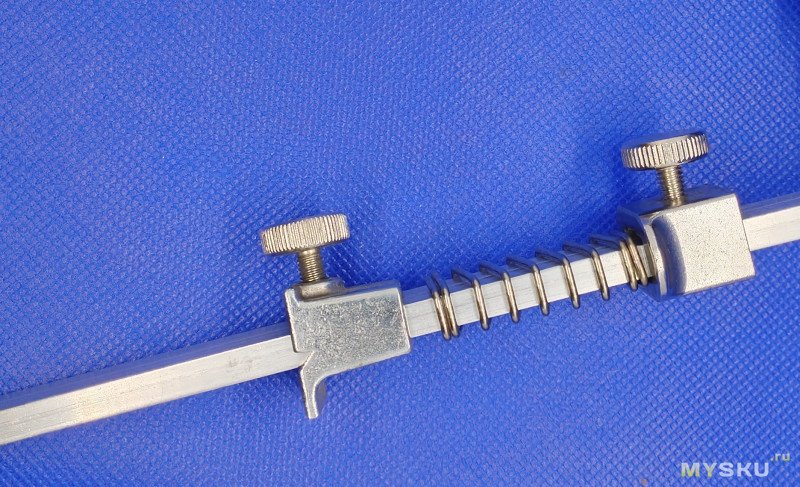

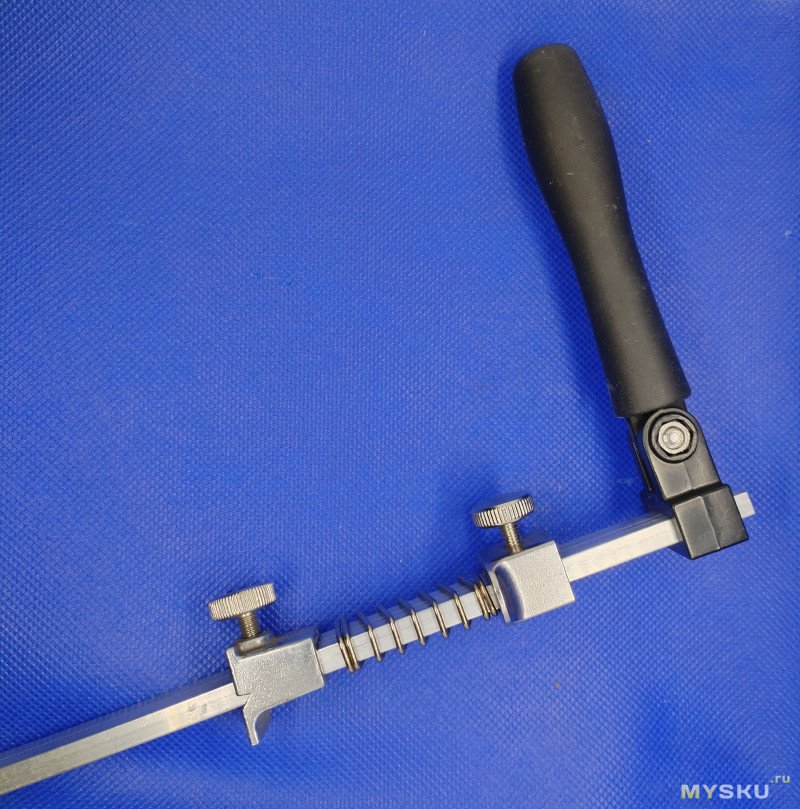

Стандартный держатель

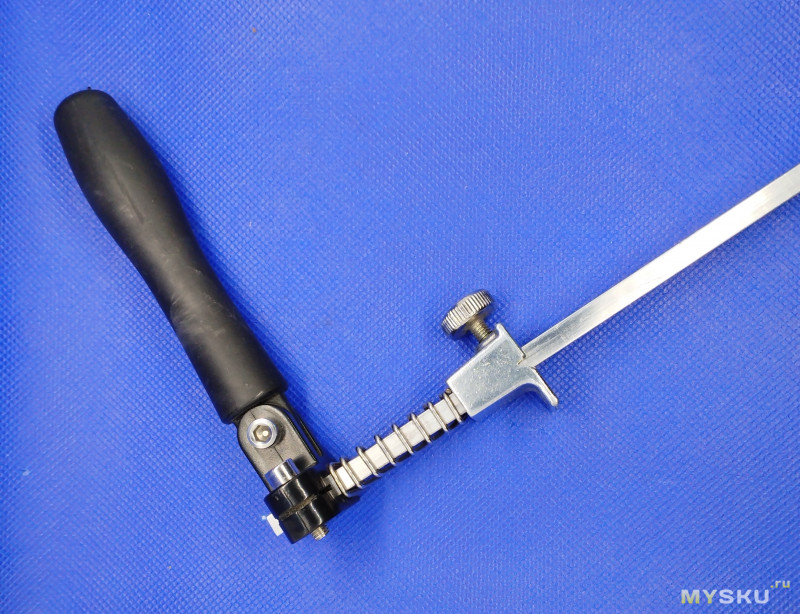

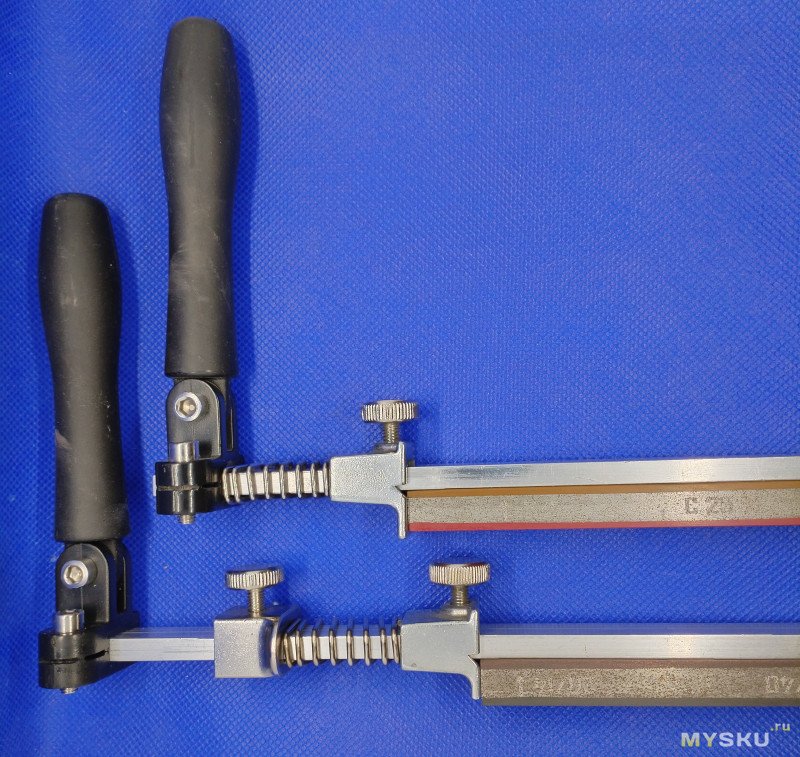

И доработанный держатель под брусок 100мм

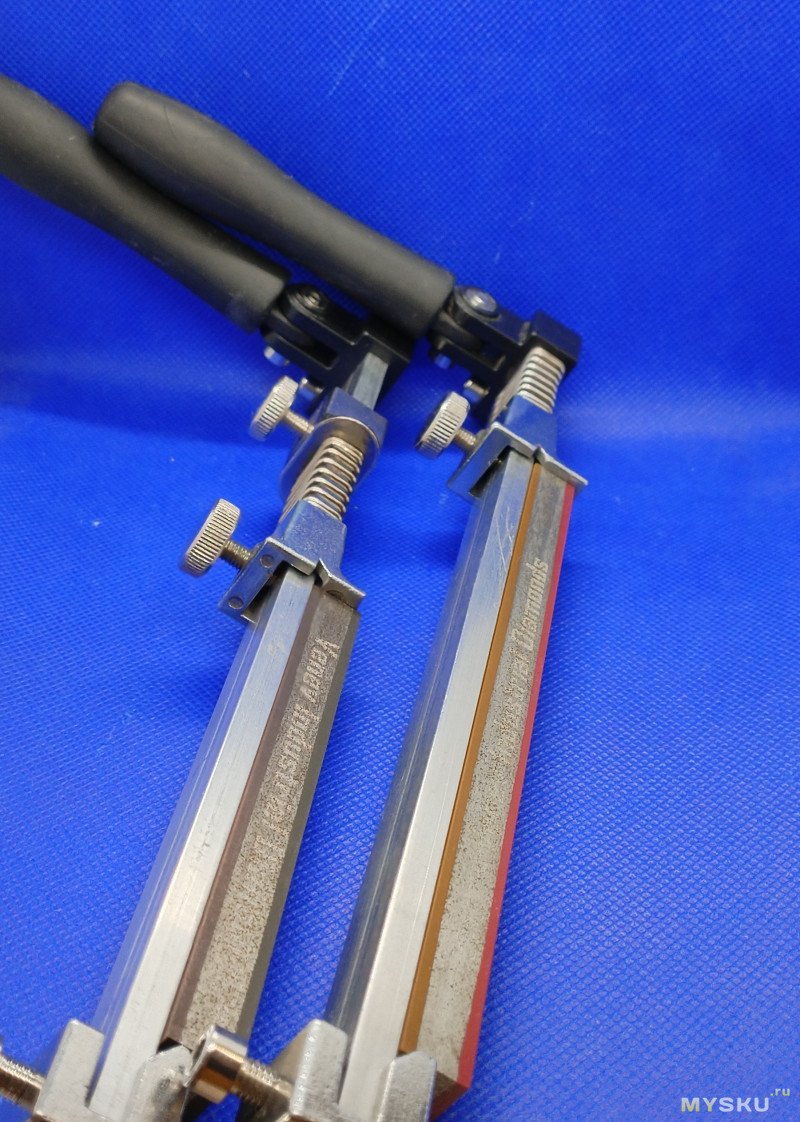

Так они смотрятся вместе с брусками
Покупать или нет? Это, конечно, каждый решает сам, исходя из своих задач по правке и заточке режущей кромки. Я постарался рассказать подробно о своем новом бруске от веневского завода.
Правильных и удачных покупок!
