L336 - обучаемый пульт дистанционного управления 3в1
- Цена: 176(178)р, было 129
- Перейти в магазин
Возник у меня вопрос с пультами для видеомагнитофона, копии родных пультов нередко стоят сравнимо с самим б/у аппаратом, а среди профильного софта под андроид из десятка отсмотренных — такого класса устройств там просто нет.
В итоге взял посмотреть этот обучаемый пульт (прообраз которого известен уже больше 10 лет, но вероятно продаваемые ныне это уже «копии копий»).
Хотя проблему, если нет пульта источника, он все равно не решает.

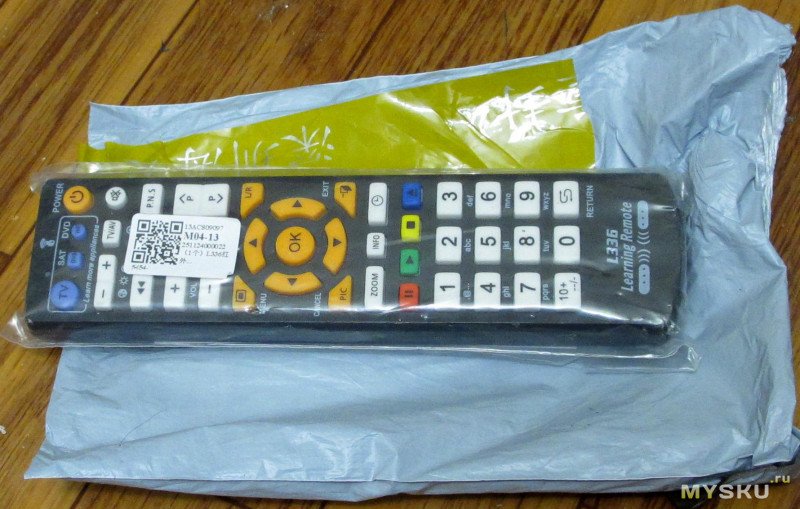

Пульт в пакетике и с инструкцией на английском:

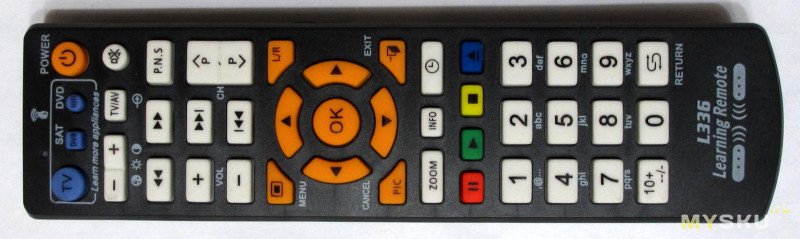

Пульт 3в1 — можно управлять тремя устройствами выбираемыми кнопками tv/sat/dvd, для каждого из которых набор кнопок настраивается отдельно.
Угол, в пределах которого пульт работает, средний, хуже чем у типичных от тв, но лучше чем у каких-нить dvb-t приемников, ик светодиод заглублен в корпус немного излишне.
На лицевой стороне есть индикаторный красный светодиод, с торца — ик.

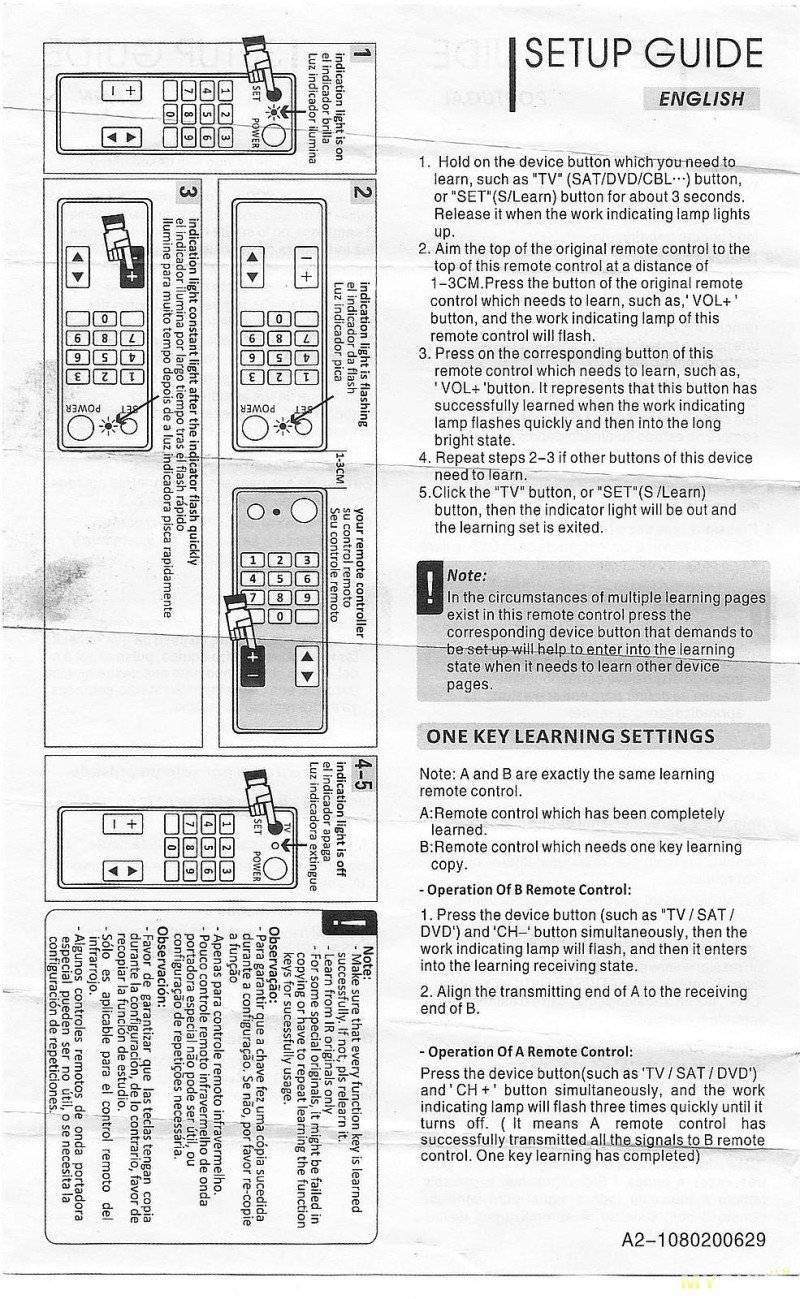

Инструкция:

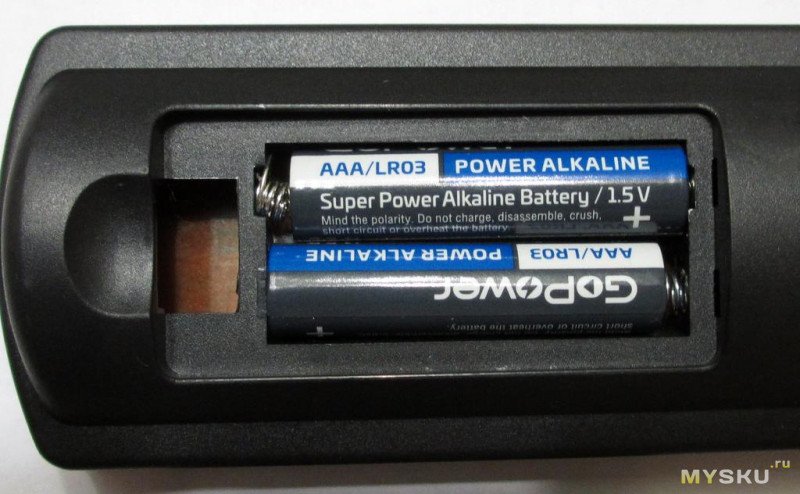

Питается от пары AAA.

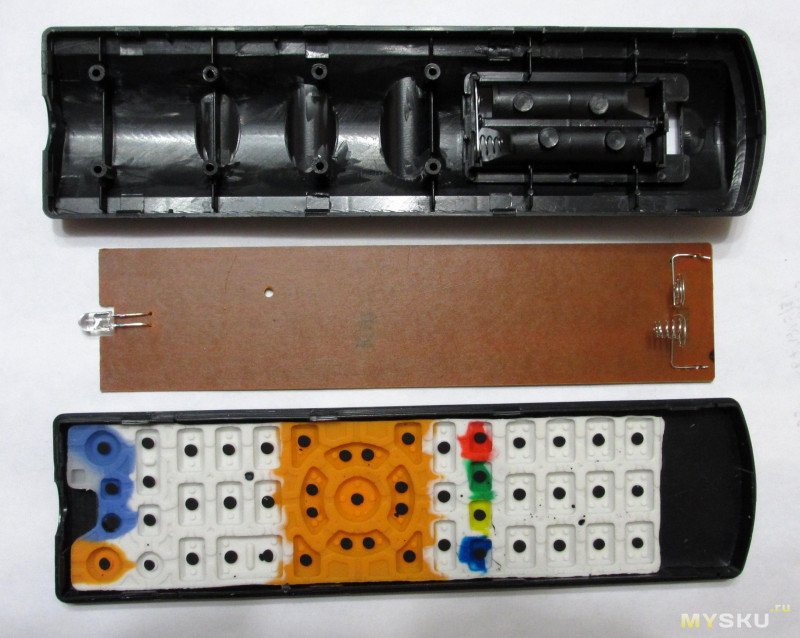

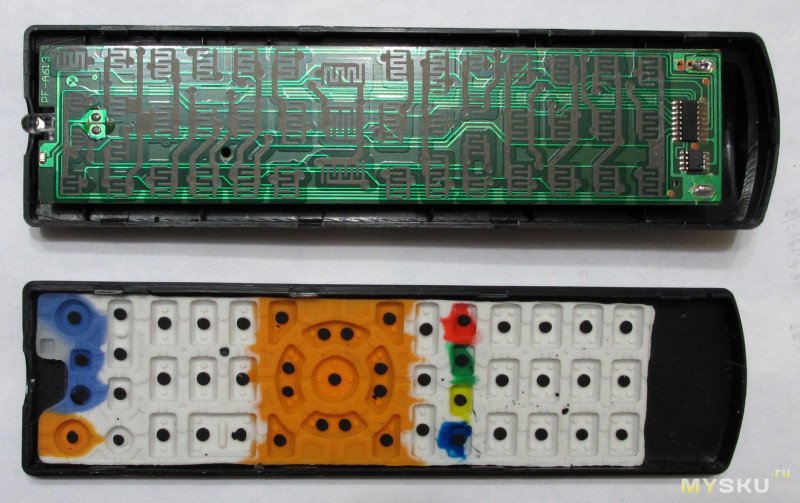

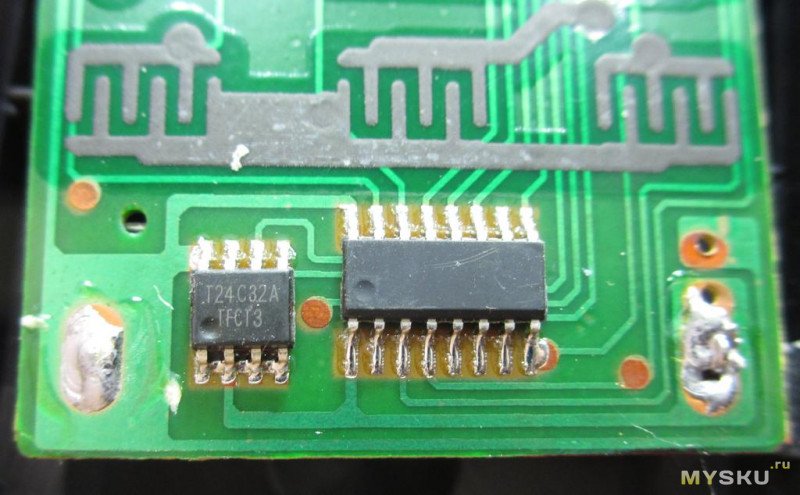

Внутри ничего интересного — контроллер без маркировки, i2c флешка на 32k, кнопки да пара светодиодов.
Процедура обучения выполняется для каждой кнопки:
пульты располагаются ик светодиодами друг к другу на расстоянии нескольких сантиметров
1. длительное нажатие одной из кнопок tv/sat/dvd в течении 3 секунд, пока красный светодиод не повысит яркость
2. после этого кратко нажимается обучаемая кнопка, светодиод начинает мигать
3. у обучающего пульта нажимается и удерживается нужная кнопка, при этом светодиод сначала начинает мигать чаще, а потом перестает
4. пункты 2-3 повторяются для всех кнопок
5. выполняется краткое нажатие одной из кнопок tv/sat/dvd, красный светодиод гаснет, процедура окончена
При этом обучение происходит не всегда удачно, приходится проверять и по необходимости повторять для кнопок, которые не срабатывают.
Тут в качестве индикатора пригодился транзистор тестер Т7 умеющий принимать коды от некоторых разновидностей пультов, необходимостью это конечно не является, просто удобнее.
Настройки при смене батареек не сбрасываются (обратное было бы удивительно, учитывая наличие флешки внутри).

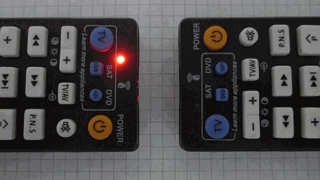

Из интересного — имея два таких пульта можно скопировать все настройки одного на другой «в одно нажатие» — расположить пульты светодиодом к светодиоду, на обучаемом приемнике — одновременно нажать одно из кнопок tv/sat/dvd и ch-, на источнике нажимается tv/sat/dvd и ch+, после чего они начинают перемигиваться в течении нескольких минут передавая данные, после окончания перемигиваться перестают.
У меня было предположение, что кнопка tv/sat/dvd выбирает какой из наборов копировать, но по результатам копирования создалось впечатление, что скопированы все 3 набора, независимо от того какие кнопки были нажаты для выбора на обоих пультах.
Посмотрел как работает на жк тв от samsung, вмф от lg из нулевых — успешно, dvb-t2 от bbk из начала десятых — в принципе работает, но некоторые кнопки обучатся не хотели или сильно не с первого раза.
В итоге взял посмотреть этот обучаемый пульт (прообраз которого известен уже больше 10 лет, но вероятно продаваемые ныне это уже «копии копий»).
Хотя проблему, если нет пульта источника, он все равно не решает.
Пульт в пакетике и с инструкцией на английском:
Пульт 3в1 — можно управлять тремя устройствами выбираемыми кнопками tv/sat/dvd, для каждого из которых набор кнопок настраивается отдельно.
Угол, в пределах которого пульт работает, средний, хуже чем у типичных от тв, но лучше чем у каких-нить dvb-t приемников, ик светодиод заглублен в корпус немного излишне.
На лицевой стороне есть индикаторный красный светодиод, с торца — ик.
Инструкция:
Питается от пары AAA.
Внутри ничего интересного — контроллер без маркировки, i2c флешка на 32k, кнопки да пара светодиодов.
Процедура обучения выполняется для каждой кнопки:
пульты располагаются ик светодиодами друг к другу на расстоянии нескольких сантиметров
1. длительное нажатие одной из кнопок tv/sat/dvd в течении 3 секунд, пока красный светодиод не повысит яркость
2. после этого кратко нажимается обучаемая кнопка, светодиод начинает мигать
3. у обучающего пульта нажимается и удерживается нужная кнопка, при этом светодиод сначала начинает мигать чаще, а потом перестает
4. пункты 2-3 повторяются для всех кнопок
5. выполняется краткое нажатие одной из кнопок tv/sat/dvd, красный светодиод гаснет, процедура окончена
При этом обучение происходит не всегда удачно, приходится проверять и по необходимости повторять для кнопок, которые не срабатывают.
Тут в качестве индикатора пригодился транзистор тестер Т7 умеющий принимать коды от некоторых разновидностей пультов, необходимостью это конечно не является, просто удобнее.
Настройки при смене батареек не сбрасываются (обратное было бы удивительно, учитывая наличие флешки внутри).
Из интересного — имея два таких пульта можно скопировать все настройки одного на другой «в одно нажатие» — расположить пульты светодиодом к светодиоду, на обучаемом приемнике — одновременно нажать одно из кнопок tv/sat/dvd и ch-, на источнике нажимается tv/sat/dvd и ch+, после чего они начинают перемигиваться в течении нескольких минут передавая данные, после окончания перемигиваться перестают.
У меня было предположение, что кнопка tv/sat/dvd выбирает какой из наборов копировать, но по результатам копирования создалось впечатление, что скопированы все 3 набора, независимо от того какие кнопки были нажаты для выбора на обоих пультах.Посмотрел как работает на жк тв от samsung, вмф от lg из нулевых — успешно, dvb-t2 от bbk из начала десятых — в принципе работает, но некоторые кнопки обучатся не хотели или сильно не с первого раза.
Самые обсуждаемые обзоры
| +87 |
4956
77
|
| +56 |
4897
73
|
| +36 |
2166
34
|
какие конкретно „программы для смартфонов“ с базой кодов видеомагнитофонов? в ~десятке популярных такого раздела просто нет.
mysku.club/blog/china-stores/67999.html
4pda.to/forum/index.php?showtopic=474703&st=20
Хотя судя по описанию, видаки там тоже не упоминаются…
У меня кстати когда-то был телефон с ИК-диодом для телевизоров. Подчеркну, не тем старым ик-портом который для передачи между двумя телефонами эпохи сименсов-нокий, а смартфон уже современной эры, LG G4 с ИК диодом. Вот он по сути штатно и был универсальным ИК-пультом, там было приложение от самих LG в стандартной поставке которое и базу кодов имело на всех исзвестных производителей.
скромно, но уже что-то, спасибо!
дык софт именно для таких и есть. но толку с этого — увы.
4pda.to/forum/index.php?showtopic=1102751
заодно попалось про RCCreator и ейные базы.
«пультами для видеомагнитофона [..] среди профильного софта под андроид из десятка отсмотренных — такого класса устройств там просто нет. „
В итоге в одном учебном учереждении нашелся такоц проектор с пультом, там и попросился слить сигнал, нужен был только вкл/выкл.
а «конкретная» модель — это одна из копий другой «конкретной модели».
но утверждать что это какое-то необычное поведение для них — это очень странно.
Кстати, и эти пульты (их в семье три) тоже проходили процедуру мытья. Два пульта. Один, который старая гвардия держит в пакетике — работает, как новый уже несколько лет )
только если проводящий слой уже изношен, отмывание не сильно помогает, это вообщем-то слабо связанные явления.
И да, некоторые пульты хорошо моются, а некоторые нет.
Но соглашусь, что в первую очередь происходит выделение силиконового масла из кнопок.
но применительно к этому проще взять новый пульт и не заниматься фигней.
Да, после такой доработки пульт не стал вечным, но для копирования кодов в программируемый пульт этого достаточно.
Не в этом дело. Портятся графитовые дорожки на плате. Если их восстановить, как показано здесь, то пульт начинает прекрасно работать (в том числе и с наклеенной фольгой).
А вот силиконовое масло в состав силикона входит.
Наверное я был излишне категоричен, но и «силиконовая резина» это тоже правильно, как и «силикон».
Даже больше скажу, у нас на фирме было много камер с регистраторами, пульты от них бвли не особо нужны, сваливали их в коробку, новые, в заводских пакетиках. Так спустя 10 лет примерно, когда это всё отправлялось в утиль, то взял себе десяточек домой, типа кнопки вырезать для своих пультов. Так все эти пульты внутри оказались в жиже этой маслянной, это новые, ниразу не нажатые, в упаковке.
а например неиспользованный универсальный пульт tv139f есть которому лет 5+ новый — совершенно сухенький.
но возможно пластификатор из резинки выдавливается при интенсивном использовании.
или речь о том что резинка размягчается? такого вообще не припоминаю.
Ну и знакомые тоже жалуются
эпел со своими устройствами подтвердит
обычно это другая категория универсальных пультов.
На Али эти Chunghop L336 есть. Пол года назад покупал. Глянул и сейчас есть у нескольких продавцов торгующих Chunghop.
Вот первый же попавшийся. По цене не сортировал, мне пока не надо. Но ищущий, без проблем найдет подешевле.
хотя по железу вроде бы ad009-06 + 24c256 (но кто знает, что там было исходно?)
но например здесь есть старый обзор где связка та же, но разводка отличная и утверждается что он не оригинальный.
на просторах встречаются не претендующий на оригинальность на ad009-06+24c128
ну а здесь и вовсе <немаркирован>+24c32, тут уже и вопросов не возникает.
Назад в будущеевперёд в прошлое?mysku.club/blog/aliexpress/39578.html
умеет перебирать встроенную базу пультов. есть шанс и на старые видики
но в нем есть минус кому то существенный, и автор о нем не упомянул,
скорей всего его пока не увидел.
В нем одно нажатие — одна посылка кода. при перемотке в фильме или установке звука надо клацать
по кнопке много раз, нельзя держать до тех пор пока не домотаешь до нужной точки.
Это и напрягает неимоверно.
при длительном нажатии или программирование вообще не заканчивалось (пульт продолжал мигать в ожидании), или тв не сработало, или работало без автоповтора.
где вы такие батарейки нашли? 2.4 на пару — это слегка разряженные щелочные аккумы. свежие батарейки, и щелочные, и солевые, это 1.55-1.6В каждая. нагрузка здесь смешная, так что сильно оно не проваливается.
кто бы мог рассчитывать контроллеры для пультов на 3.3 — это отдельный вопрос. и ответ на него простой — документация на родственные контроллеры доступна:
AD009-041: MCU Operating voltage: 1.8V to 3.6V
AD009-03: 2.1—3.5V@4MHz
