Вступление
Начинаем с боли: дешевые светодиодные прожекторы с маркетплейсов умирают за один-два сезона. Причина известна всем радиолюбителям — перегрев из-за экономии на радиаторах и завышенного тока с драйвера (маркетологи выжимают из бедных SMD-диодов максимум яркости для красивых цифр на коробке).
Цель статьи: показать простую методику «даунгрейда» тока, которая снизит температуру матрицы и сделает прожектор практически вечным.
Часть 1. Разборка и замеры

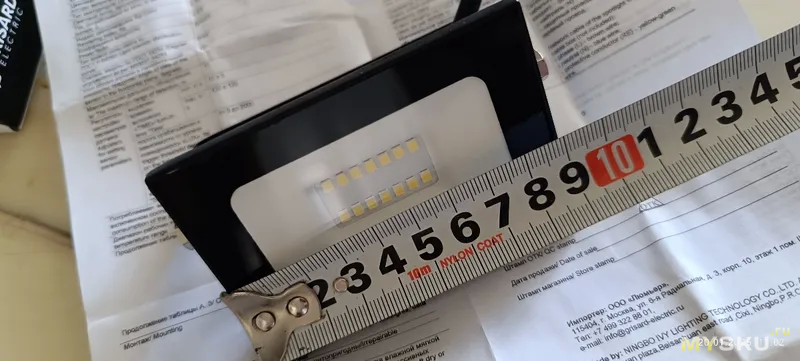

Пациент: Прикупил на распродаже себе прожектор фирмы Grisard 20Вт.

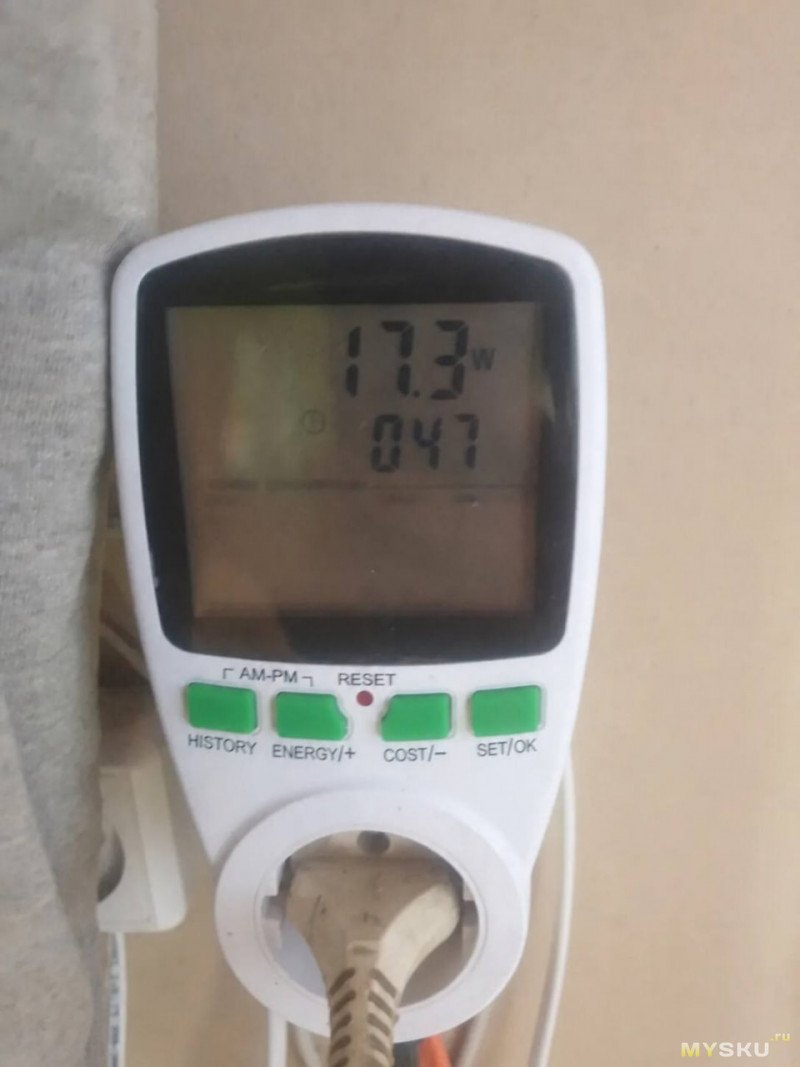

Замеры:
решил проверить какая мощность с коробки у него и вы знаете для Китая вполне неплохо но матрица всё равно греется прилично

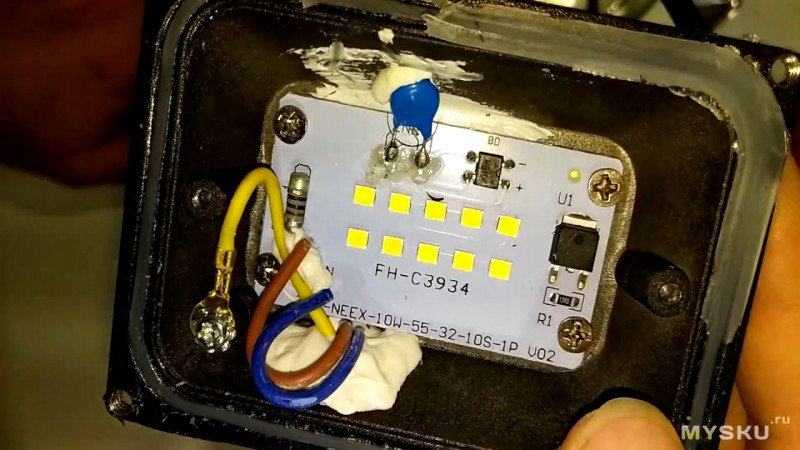

Вскрытие: Внешнее стекло приклеено на герметике, поэтому без проблем снялось припаиваем
Китайские инженеры рассчитывают номинал R1 так, чтобы выжать из светодиодов максимальную яркость. В результате драйвер U1 работает на пределе, вся матрица раскаляется как утюг, а алюминиевый корпус прожектора (который еще и промазан термопастой только местами) просто не успевает отводить тепло. Итог — деградация люминофора и выгорание кристаллов через полгода-год.
Как будем лечить (Процесс доработки)
Чтобы продлить жизнь прожектору, нам нужно «придушить» его мощность примерно на 20-30%. Для этого нужно увеличить сопротивление резистора R1
Варианты действий:
Если бы резисторов было два или три (параллельно): Самый простой способ — просто выпаять паяльником один из них. Сопротивление цепочки вырастет, ток упадет.

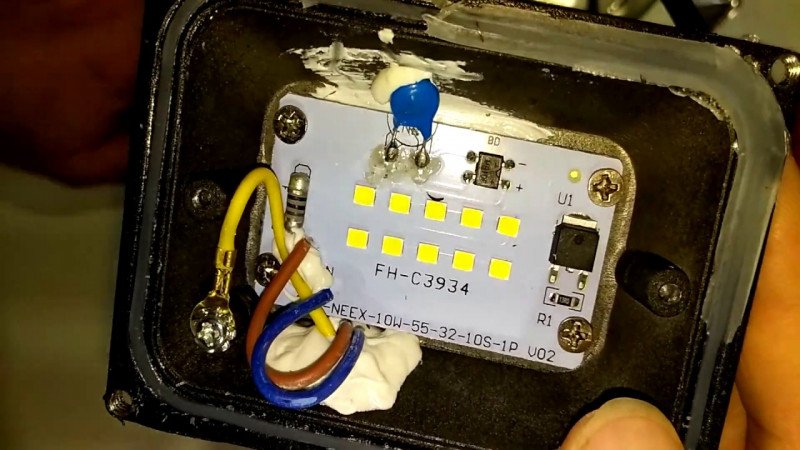

Так как резистор один (как на моем фото): Его нужно выпаять и заменить на SMD (или даже обычный выводной) резистор большего номинала. Если стоял на 13 Ом, ставим примерно на 18-20 Ом (подбираем опытным путем, контролируя потребление через ваттметр).

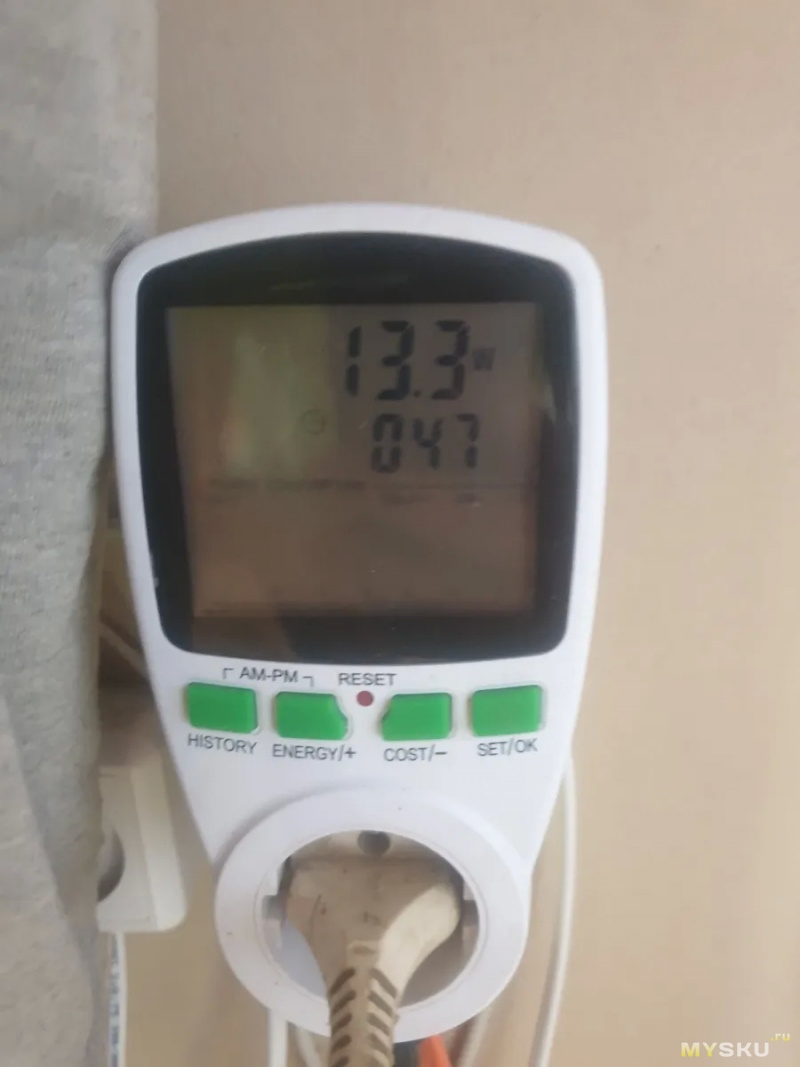

В целом светит все примерно также по мощности вышло:
Начинаем с боли: дешевые светодиодные прожекторы с маркетплейсов умирают за один-два сезона. Причина известна всем радиолюбителям — перегрев из-за экономии на радиаторах и завышенного тока с драйвера (маркетологи выжимают из бедных SMD-диодов максимум яркости для красивых цифр на коробке).
Цель статьи: показать простую методику «даунгрейда» тока, которая снизит температуру матрицы и сделает прожектор практически вечным.
Часть 1. Разборка и замеры
Пациент: Прикупил на распродаже себе прожектор фирмы Grisard 20Вт.
Замеры:
решил проверить какая мощность с коробки у него и вы знаете для Китая вполне неплохо но матрица всё равно греется прилично
Вскрытие: Внешнее стекло приклеено на герметике, поэтому без проблем снялось припаиваем
Китайские инженеры рассчитывают номинал R1 так, чтобы выжать из светодиодов максимальную яркость. В результате драйвер U1 работает на пределе, вся матрица раскаляется как утюг, а алюминиевый корпус прожектора (который еще и промазан термопастой только местами) просто не успевает отводить тепло. Итог — деградация люминофора и выгорание кристаллов через полгода-год.Как будем лечить (Процесс доработки)
Чтобы продлить жизнь прожектору, нам нужно «придушить» его мощность примерно на 20-30%. Для этого нужно увеличить сопротивление резистора R1
Варианты действий:
Если бы резисторов было два или три (параллельно): Самый простой способ — просто выпаять паяльником один из них. Сопротивление цепочки вырастет, ток упадет.
Так как резистор один (как на моем фото): Его нужно выпаять и заменить на SMD (или даже обычный выводной) резистор большего номинала. Если стоял на 13 Ом, ставим примерно на 18-20 Ом (подбираем опытным путем, контролируя потребление через ваттметр).
В целом светит все примерно также по мощности вышло:
