Приветствую, уважаемые муськовчане!
Наверняка многие из вас сталкивались с тем, что современные недорогие LED-лампы живут год-полтора, а потом начинают мерцать или просто тухнут. Маркетинг диктует свои правила: производители выжимают из SMD-светодиодов максимум яркости, чтобы написать на коробке красивые цифры. Итог — дикий перегрев матрицы (часто за 90-100 градусов) и быстрая деградация кристаллов.
Наткнулся недавно на толковую статью на samelectric.ru по переделке схем LED-ламп и решил проверить этот метод на практике на своих домашних лампочках например: Gauss / ЭРА / Grisard.
Спойлер: метод рабочий, требует минимум усилий и один паяльник.
1. Суть проблемы и теория
Если разобрать типичную китайскую лампочку, внутри мы найдем плату с диодами и простенький импульсный (или линейный) IC-драйвер. Ток, который драйвер выдает на светодиоды, задается токозадающим резистором (или двумя-тремя резисторами, подключенными параллельно).
Схема проста: увеличиваем сопротивление в этой цепи — уменьшаем ток на светодиодах. Да, лампа станет светить чуть тусклее, но ее температурный режим придет в норму, и она станет практически вечной.
2. Вскрытие подопытного
Берем нашу лампу на 7 Вт и аккуратно снимаем матовый рассеиватель (обычно он сидит на герметике, легко поддевается скальпелем или ножом).

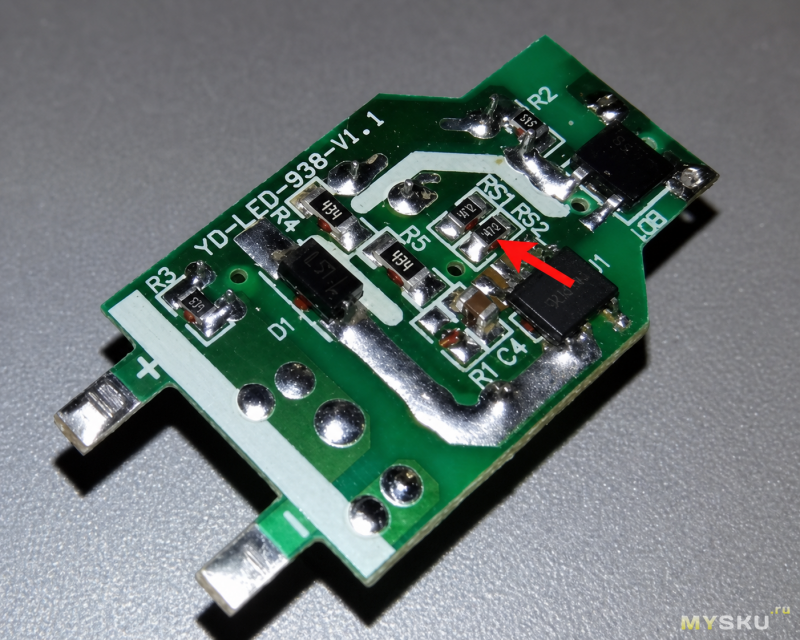

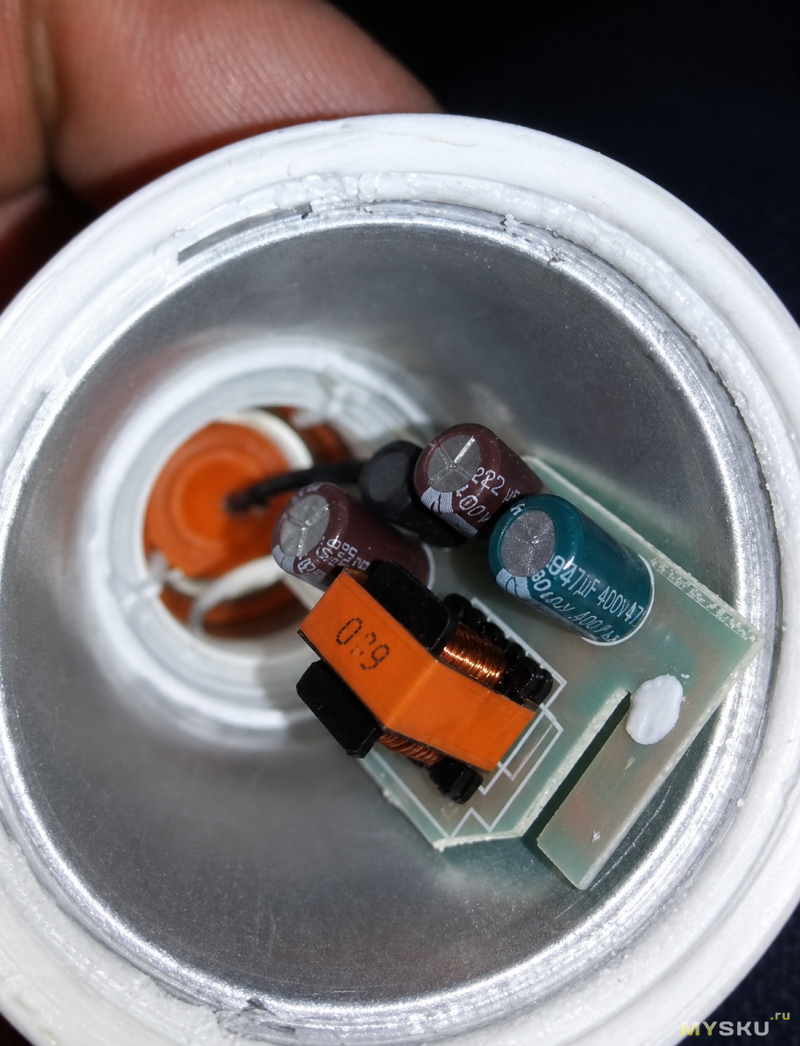

Видим алюминиевую подложку с диодами. Добираемся до платы драйвера. Нас интересуют резисторы, которые стоят в цепи истока микросхемы (обычно они имеют маркировку вроде 1R5, 2R2 и стоят параллельно по 2 штуки).
3. Переделка (Практика)

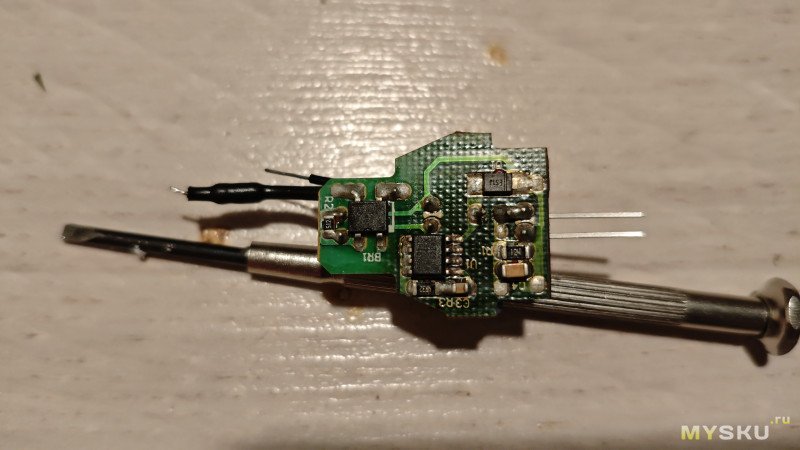

В моей лампе стояло два параллельных резистора на 2.2 Ом.
Замеряем исходные данные до вмешательства:
Потребляемая мощность: 9.5 Вт
Нагрев подложки: 85°C
Берем паяльник и просто выпаиваем один из резисторов (тот, что поменьше номиналом, или любой из одинаковых). Тем самым мы увеличиваем общее сопротивление цепи.
4. Результаты после доработки
Собираем всё обратно (пока без клея) и делаем повторные замеры:
Потребляемая мощность упала до: 6.5 Вт
Нагрев подложки снизился до: 60°C
Что по яркости?
Визуально падение яркости на 20-30% глаз почти не замечает, так как человеческое зрение адаптируется логарифмически. Светит всё еще отлично, но теперь подложка едва теплая, а не раскаленная как утюг.
Выводы
Тратим 5 минут времени на одну лампочку перед ее установкой в люстру, и получаем «вечную» лампу, которая не сгорит от перегрева. Метод отлично подходит для тех мест, где лампы горят подолгу (коридор, кухня, дача).
P.S. Напоминаю о технике безопасности! Внутри лампы присутствует опасное для жизни напряжение 220В. Все паяльные работы проводите строго на обесточенной и разряженной плате!
