Вскрытие и замеры LED лампы Grisard 11 Вт реальная мощность, нагрев и почему китайцы опять преувеличили

Приветствую, уважаемые муськовчане!

Приближается дачный сезон, решил обновить освещение. На маркетплейсах сейчас огромный выбор светодиодных ламп, но, как мы знаем, верить надписям на коробке — себя не уважать. Ко мне в руки попала лампа Grisard 11 Вт (цоколь E27). Решил не просто вкрутить ее в люстру, а провести полное вскрытие и замеры, чтобы понять, стоит ли она своих денег.

Сразу спойлер: китайские ватты снова оказались немного «маркетинговыми».


Видео на ютуб и рутуб
1. Внешний вид и конструкция
Корпус пластиковый, пропорции правильные. Рассеиватель матовый, имеет форму больше полусферы, что дает хороший угол освещения — свет идет не только вперед, но и немного назад к цоколю. В выключенном состоянии светодиоды сквозь матовый пластик не просвечивают.

2. Вскрытие и «потроха»
Под рассеивателем мы видим классическую алюминиевую подложку, на которой распаяно 9 светодиодов в корпусе 2835.
Соединение последовательное — если сгорит один кристалл, потухнет вся лампа.

Извлекаем плату и смотрим драйвер. Он тут полноценный, импульсный (не линейная «грелка»):

Два электролитических конденсатора (на входе 4.7 мкФ 400В, на выходе 2.2 мкФ 200В, оба до 105°C).

Присутствует предохранитель по цепи 220В и индуктивность.

Диодный мост и микросхема стабилизации тока.
Охлаждение стандартное: алюминиевая подложка передает тепло на алюминиевый стакан, впаянный в пластиковый корпус.

3. Замеры (Самое интересное)
Для тех, кто любит цифры. Провел замеры люксметром в темной камере:

Световой поток: Заявлено 990 Лм. По факту расчеты показали около 821 Лм.

Реальная мощность: Измеренное падение напряжения на одном диоде — 9В (внутри каждого корпуса по 3 кристалла). Ток в цепи светодиодов — 106 мА. Итоговое напряжение на выходе драйвера — 81В. Путем нехитрых вычислений получаем реальную мощность около 8.5 – 9 Вт, вместо заявленных 11 Вт.

4. Температурный режим

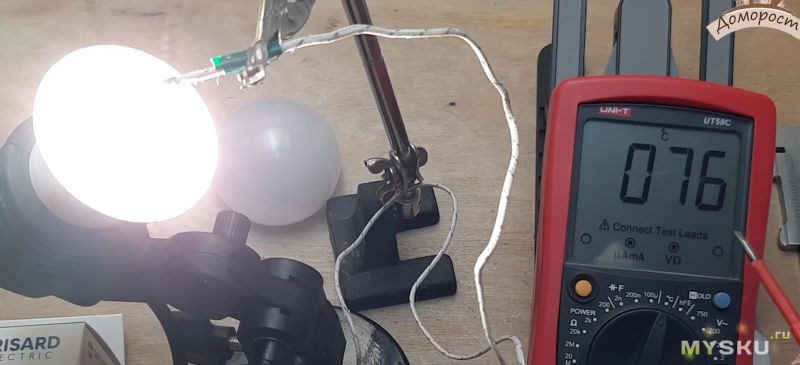

Самый частый убийца LED-ламп — это перегрев. Подключил термопару к самой горячей точке на плате диодов. После получаса работы под закрытым колпаком температура стабилизировалась на отметке 76 °C. Это очень хороший результат! Температура далека от критических 100-110 градусов, значит, деградация люминофора не начнется через месяц, и лампа должна прожить долго.

Выводы
Плюсы:

Полноценный IC-драйвер (нет пульсаций, не мерцает на камеру).

Отличный температурный режим (всего 76°C на кристаллах).

Честная эффективность около 90 Лм/Вт.

Хороший рассеиватель.

Минусы:

Мощность завышена (по факту 9 Вт вместо 11 Вт).

Световой поток ниже заявленного (820 Лм вместо 990).

P.S. Выражаю благодарность каналу «Доморост» за методику замеров, кому интересно посмотреть процесс вживую — видео тут.
