Конвертер из VGA в HDMI (VGA2HDMI)

Купил, чтобы был. Так как периодически возникают кейсы, когда надо вывести изображение с устройств, где только VGA, например со старого ноутбука, на современный внешний монитор с HDMI-входом.

Внешний вид

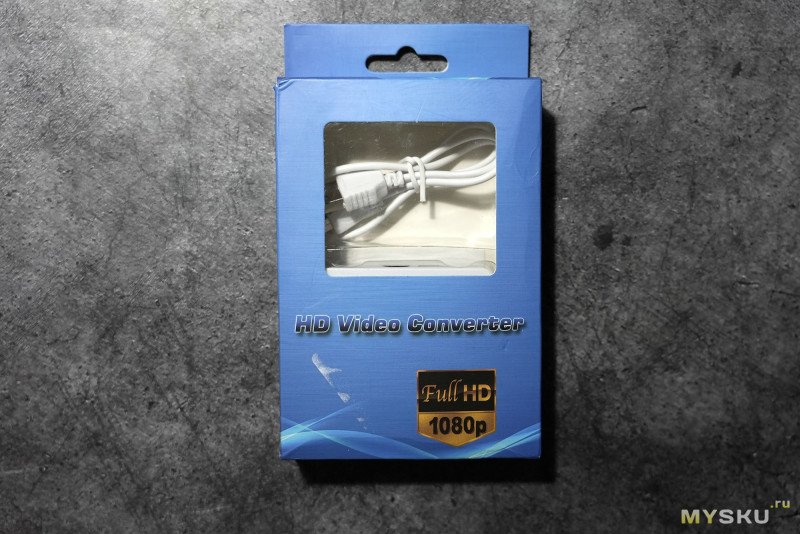

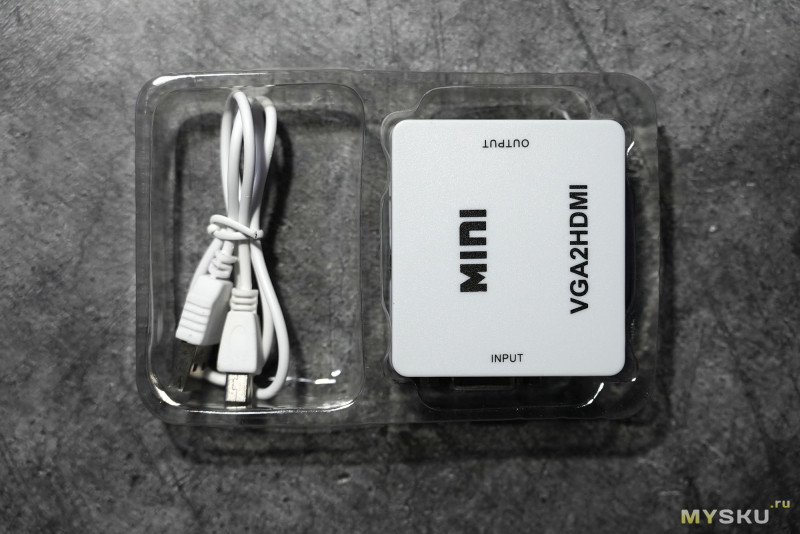

Устройство упаковано в синюю коробку с блистером.


В комплекте сам девайс и miniUSB кабель для внешнего питания.

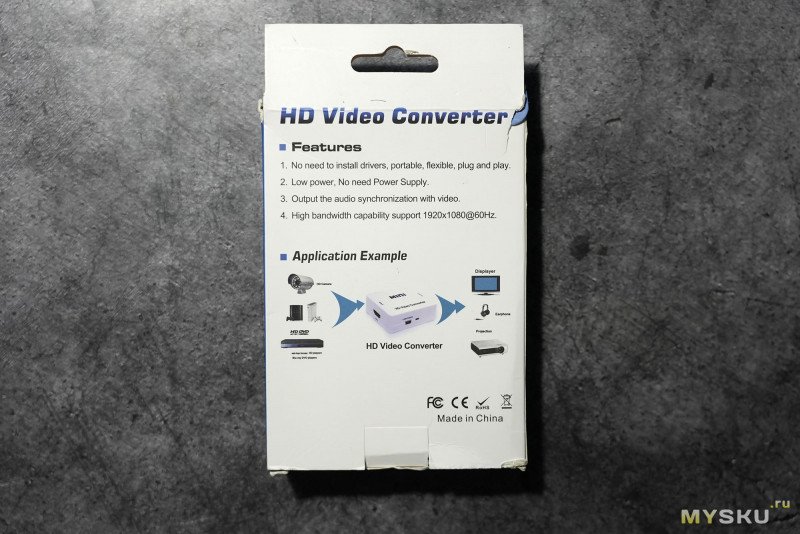

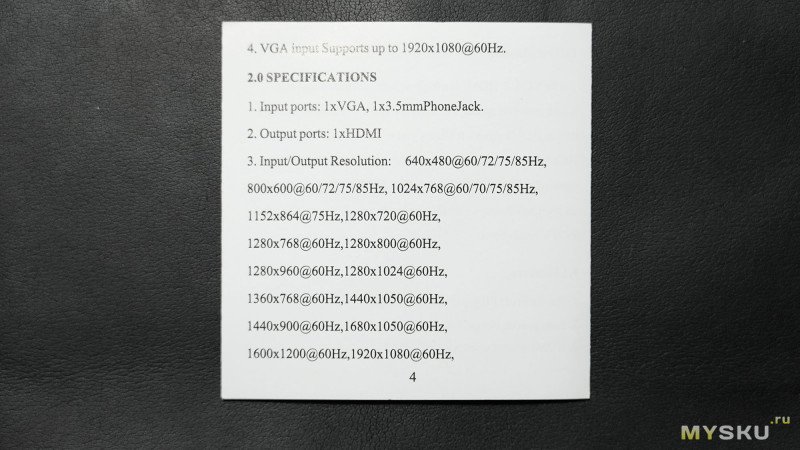

Поддерживаемые режимы указаны в брошюре.

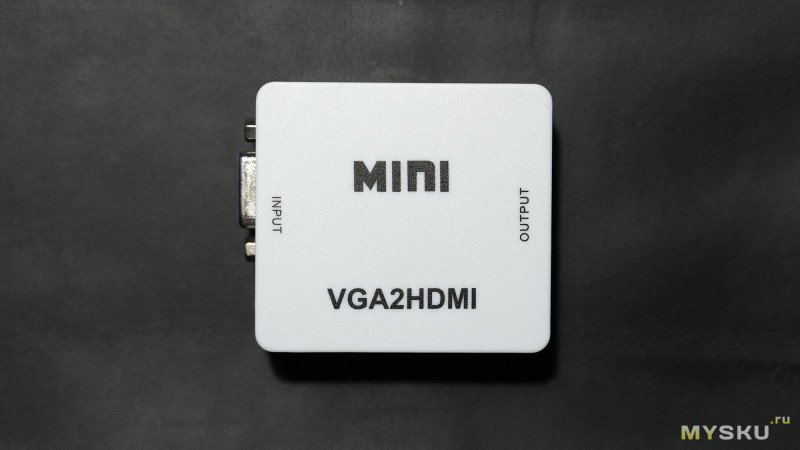

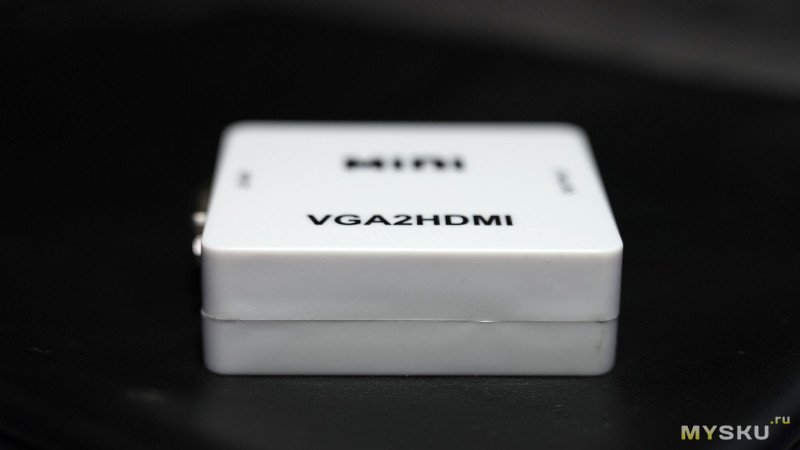

Девайс сделан в узнаваемом квадратном корпусе с надписью VGA2HDMI.

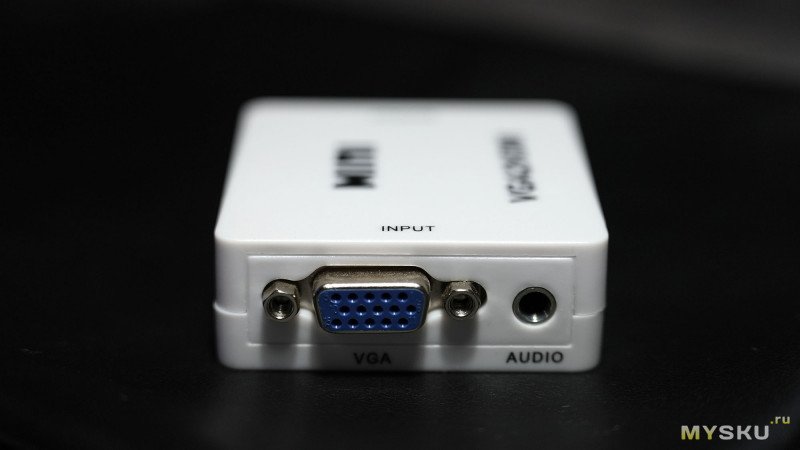

С одной стороны находится входной VGA-разъём с винтовой резьбой по бокам и рядом 3.5мм аудиовыход на колонки или наушники.

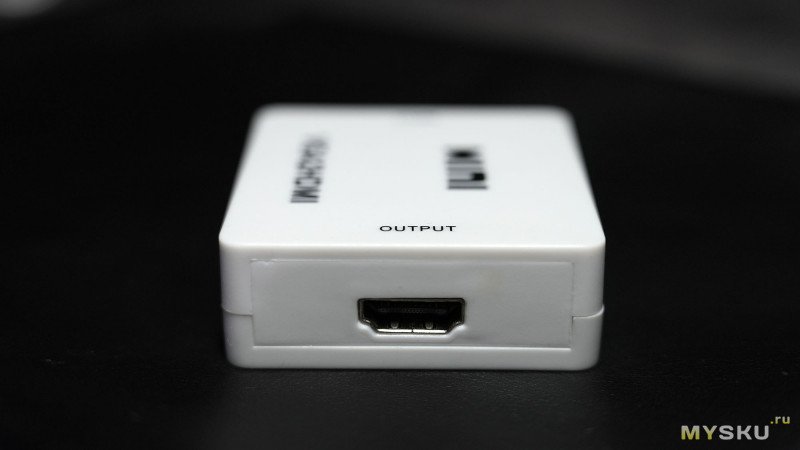

С противоположной стороны — выходной HDMI разъём.
Заявлена поддержка вывода до 1920х1200@60Гц

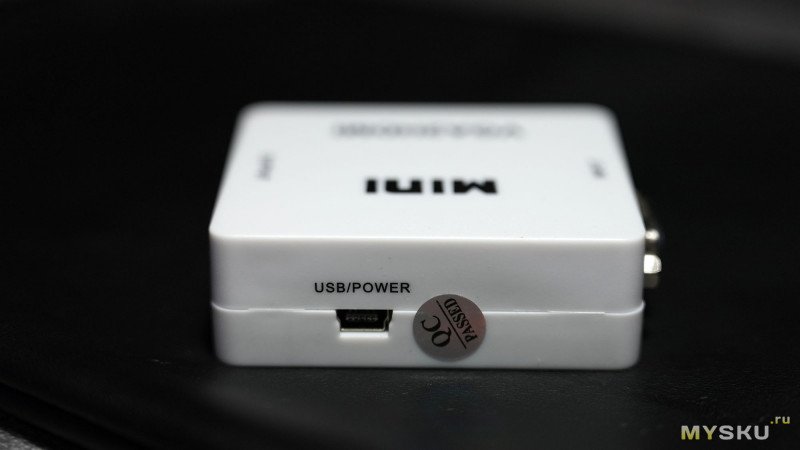

Третья сторона. Здесь устаревший miniUSB разъём для подачи внешнего питания.

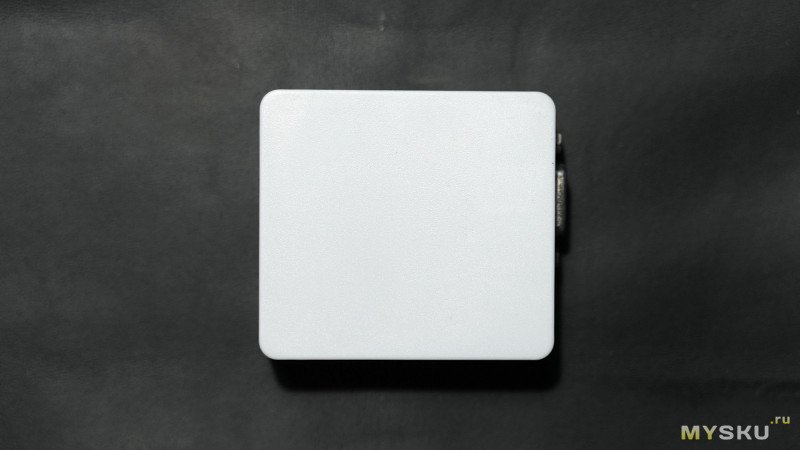

На четвёртой стороне пусто.

Разбор

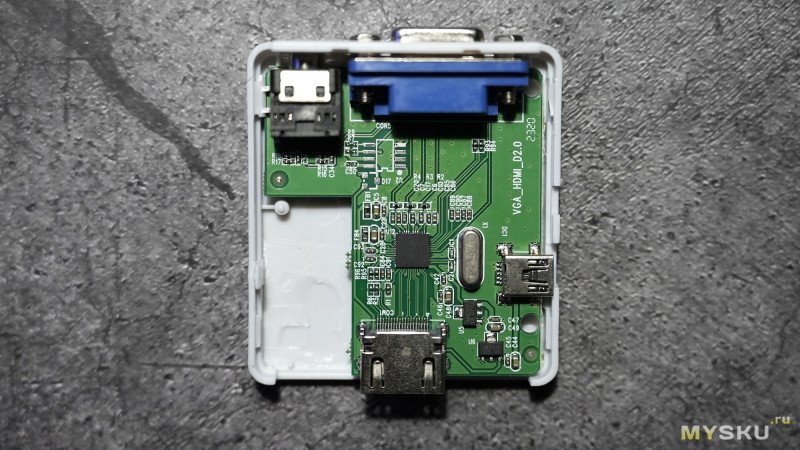

Корпус держится на защёлках, можно разобрать.

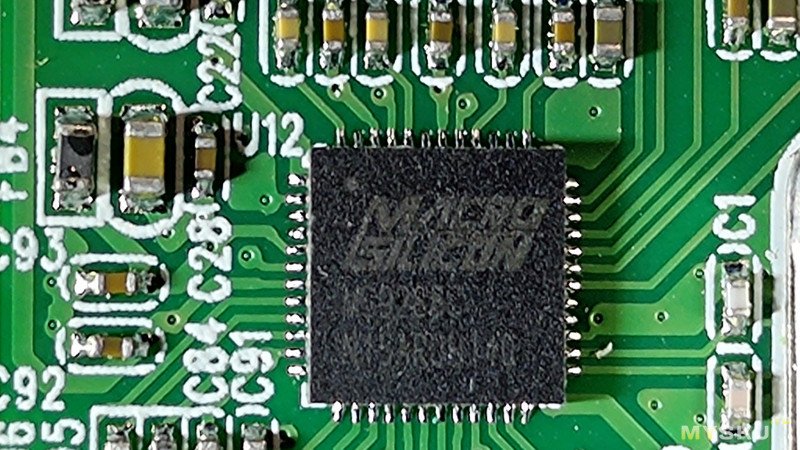

Переводом аналогового сигнала в цифровой занимается MS9288

В работе

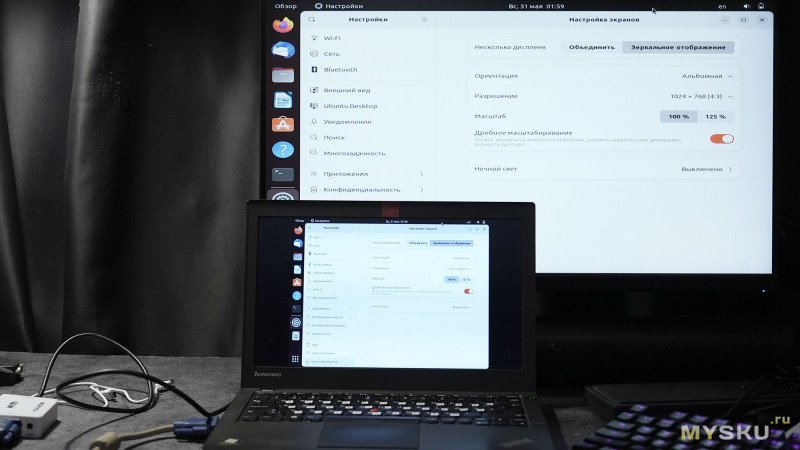

Попробовал вывести видеосигнал со старого ThinkPad. Работает.

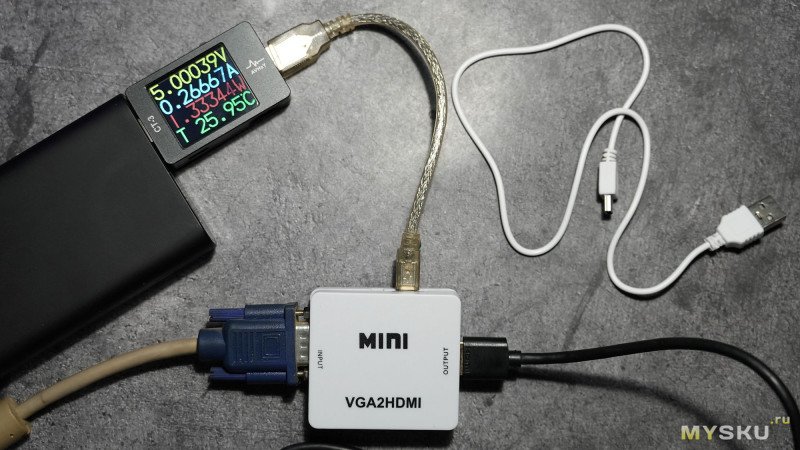

Но заработало не с первого раза — комплектный шнурок оказался нерабочим. Заменив его на другой, всё заработало. Внешнее питание нужно. Потребление 266мА при 5В

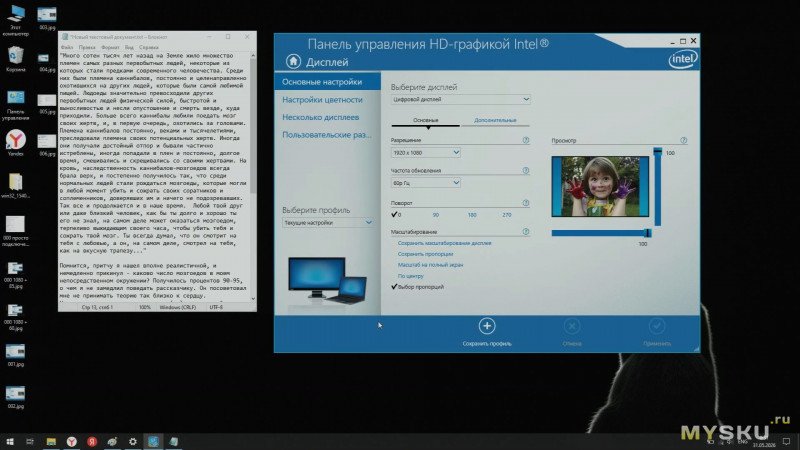

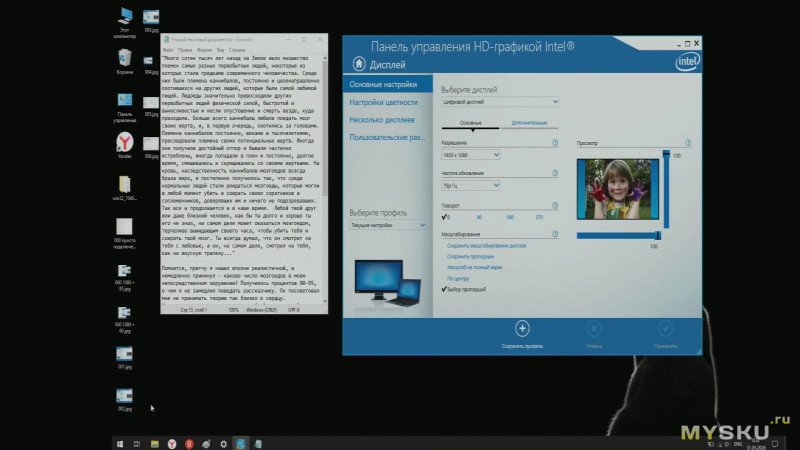

При 1080@60 изображение выводится корректно, как и обещалось.

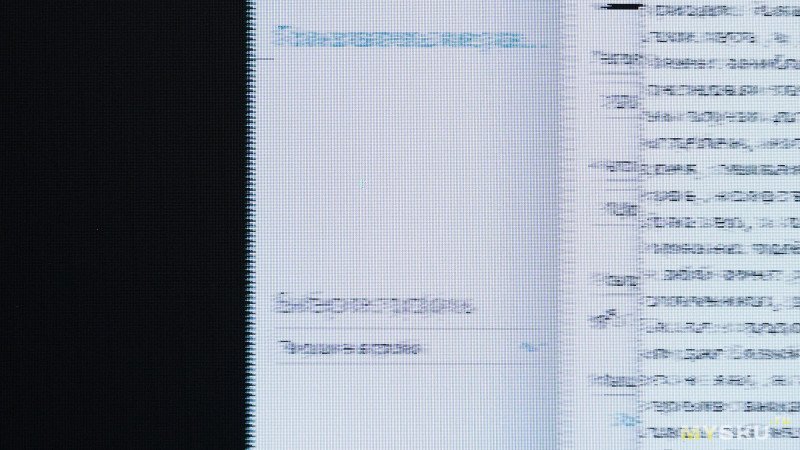

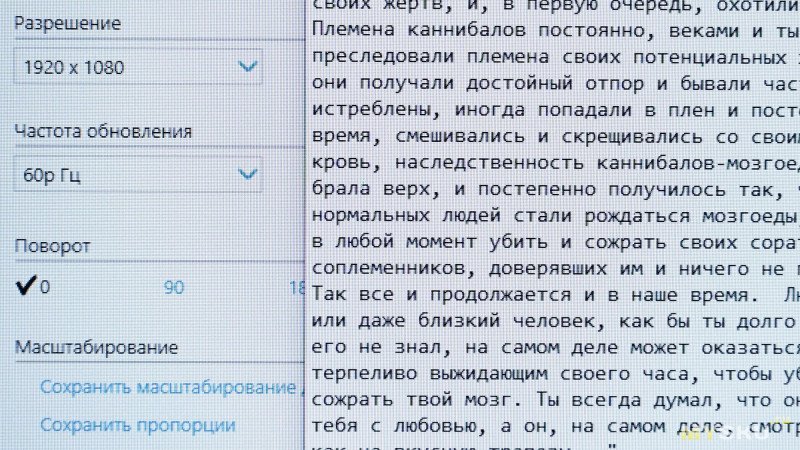

На тексте нет цветных непонятных ореолов, всё нормально. Хотя некая «аналоговость» картинки всё же ощущается по сравнению с нативным цифровым видеосигналом.

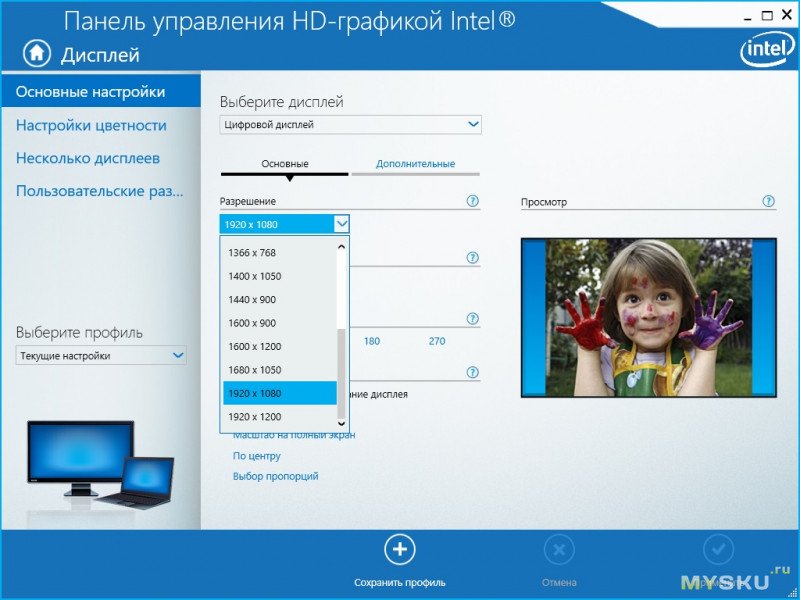

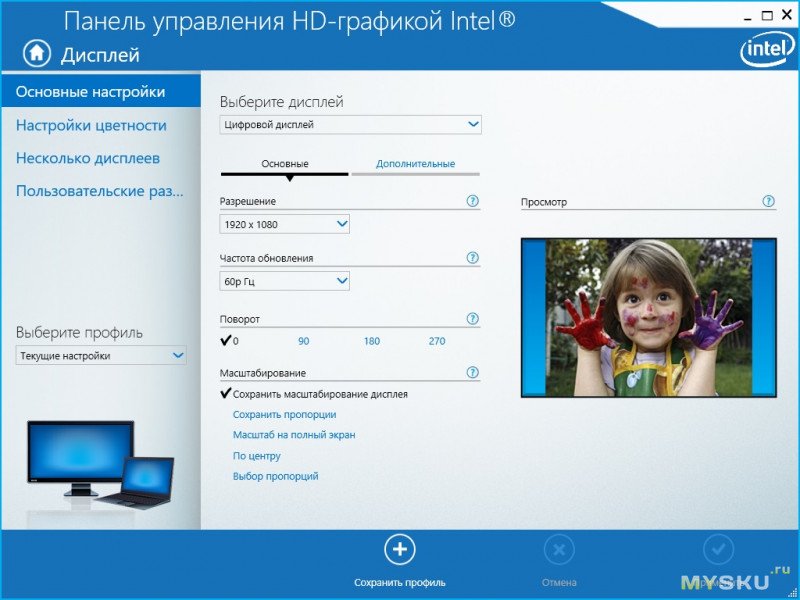

Доступные разрешения до 1920х1200

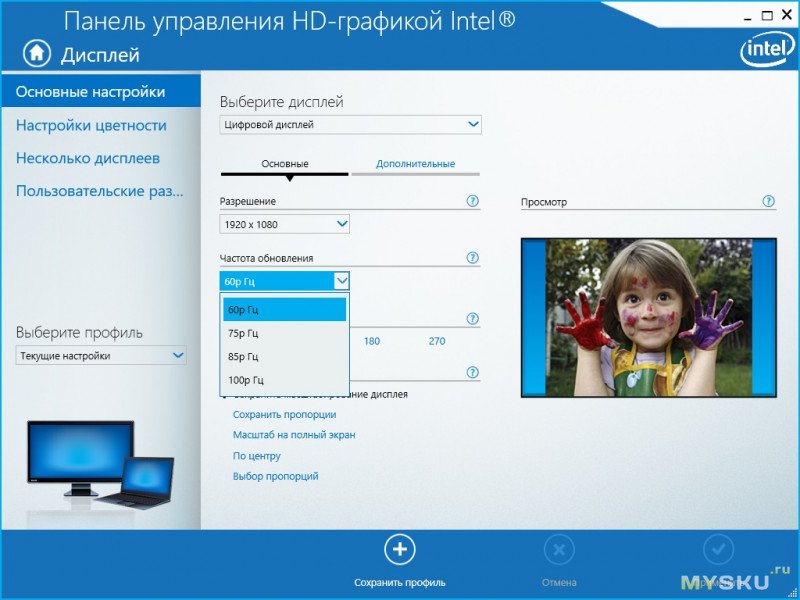

Среди доступных частот обновления имеются 75Гц, 85Гц и 100Гц


Однако, если выставить 75Гц или 85Гц, то соотношение сторон скукожится до 4:3, хотя разрешение не менялось.


А вот при 100Гц изображение, помимо скукоживания до 4:3, искажается и дрожит. Но про это говорилось в даташите на чип, что при настройках свыше номинальных могут быть искажения.

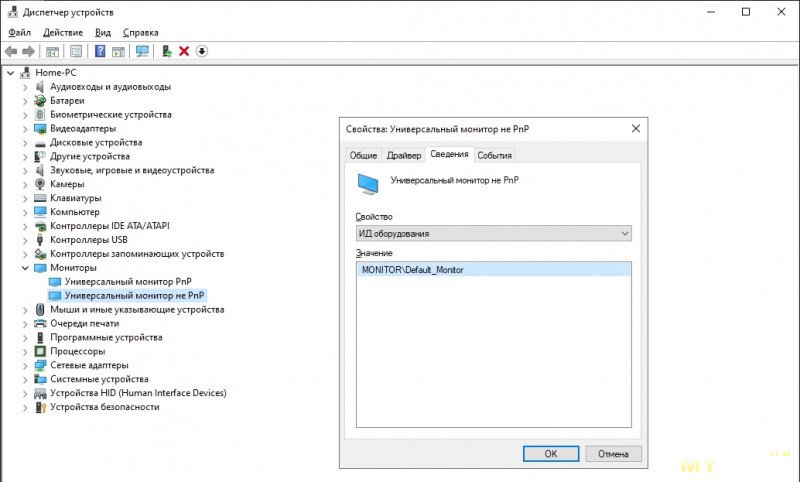

Данные из диспетчера устройств

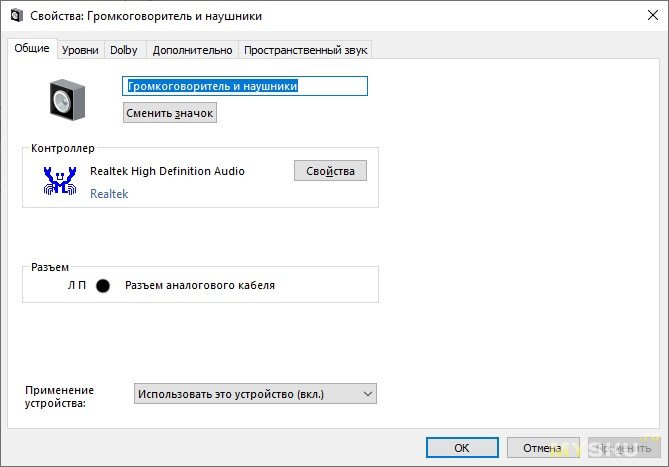

Звук работает. Стерео.

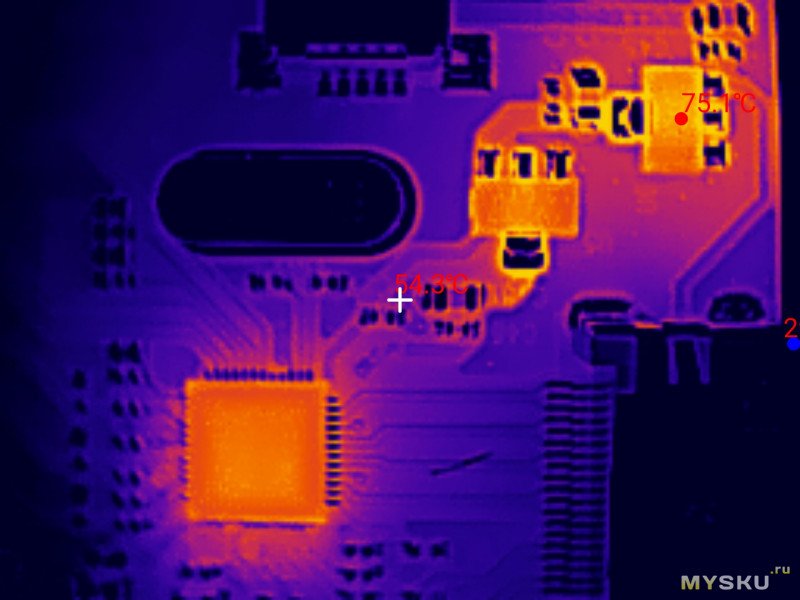

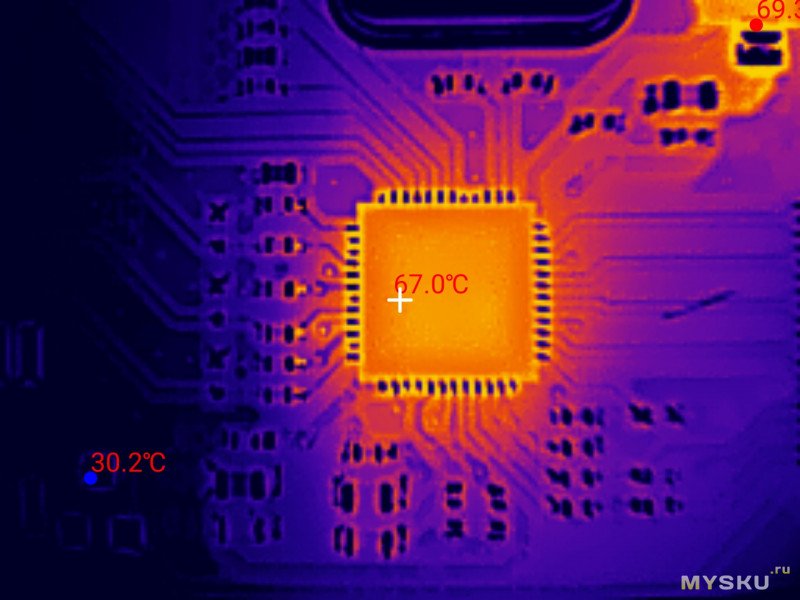

Нагрев

Стаб AMS1117 и основной чип. Греются.

Выводы

Работает. Что заявлено, то и выполняет. В обратную сторону не работает (и не должен). Кто ищет подобное для вывода картинки со старых ноутов, миниПК, промышленных камер, можно брать.
