Оконный привод для умного дома

Выключателями, лампами, датчиками уже никого не удивишь в умном доме. Но Умный дом — это не только свет, но и климат. Температура в помещениях и свежий воздух. Пара реле, управляющие вытяжками — в туалете по уровню TVOC и в ванной по влажности уже давно прижились в моём умном доме, но это выход воздуха. Причем просто локальный. Оставался вопрос проветривания жилых помещений. Рассматривал вариант бризера, но понял, что не готов сверлить 10 сантиметровую дыру в стене. Все-таки регион за Полярным кругом как-то к этому не располагает. Поэтому по старинке проветривал окнами. Ну и попутно искал различные оконные приводы.

Первый выбор. Первые грабли.

Первый выбор пал на устройство Умное Окно от Исток (ссылка). Хотя правильнее это назвать началом бега по граблям :) Покупал давно, не изучив подробно отзывы, так как внешне оно мне показалось очень красивым, аккуратным и функциональным. Приехало, зарядил, запустил. И это была жесть. Визг, похожий на звук старой бормашины в процессе работы вогнал меня в ступор. Я понял, что если я поставлю такое в спальне и попробую ночью открыть окно, то будет очень больно, учитывая что я женат :) Попутно выяснилось, что аккумуляторы садятся за 3 недели, даже если девайсом не пользоваться. Ну и вишенка на торте — это абсолютное отсутствие интеграций в какую-либо систему умного дома. Управляется пультом по IR каналу. Не, конечно, можно поставить какой-нибудь пульт IR с интеграцией, но не будет обратной связи, и при закрытых шторах (а напомню — за Полярным кругом есть такое понятие, как Полярный день, когда солнце ходит по кругу не садясь вообще) IR пульт не сможет достучаться до окна. Есть конечно ещё программа для телефона, которая управляет этим окном по Bluetooth, но никакого описания протокола и тем более интеграции нет. Короче данный девайс был убран в чулан я и пошел искать дальше.

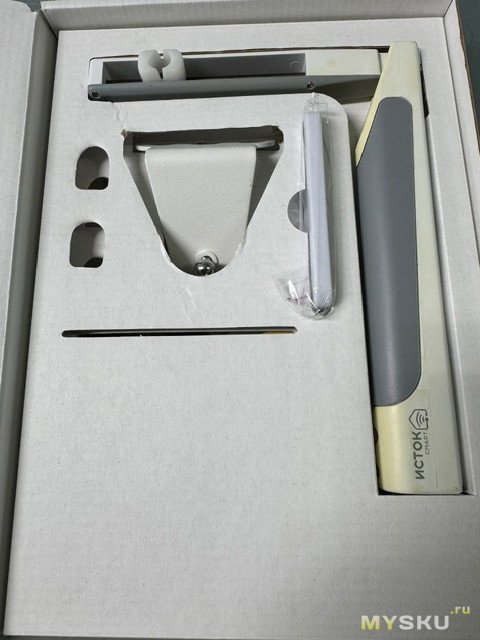

Откопав его для фото, выяснил, что пластик пожелтел просто от лежания в закрытой коробке. Вот вам и «заводское качество»…

Вторые грабли.

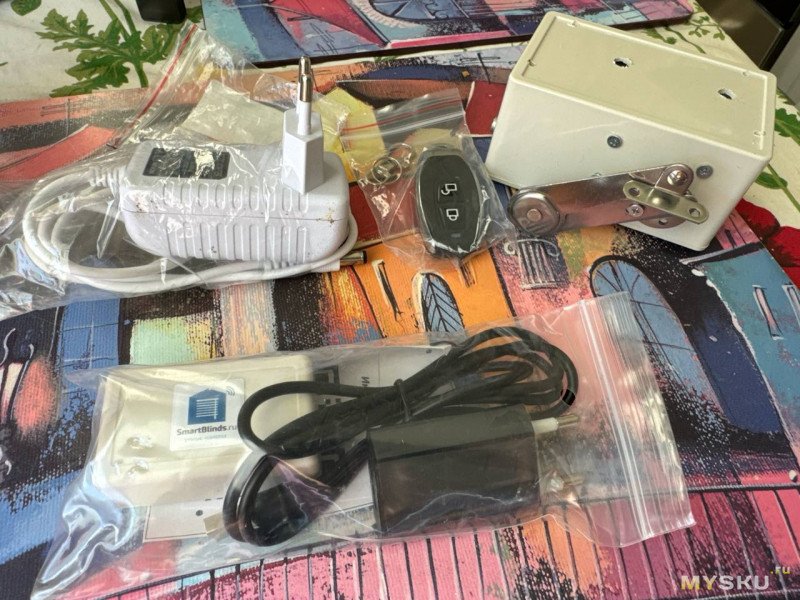

Вторым купленным девайсом был вот такой — ссылка

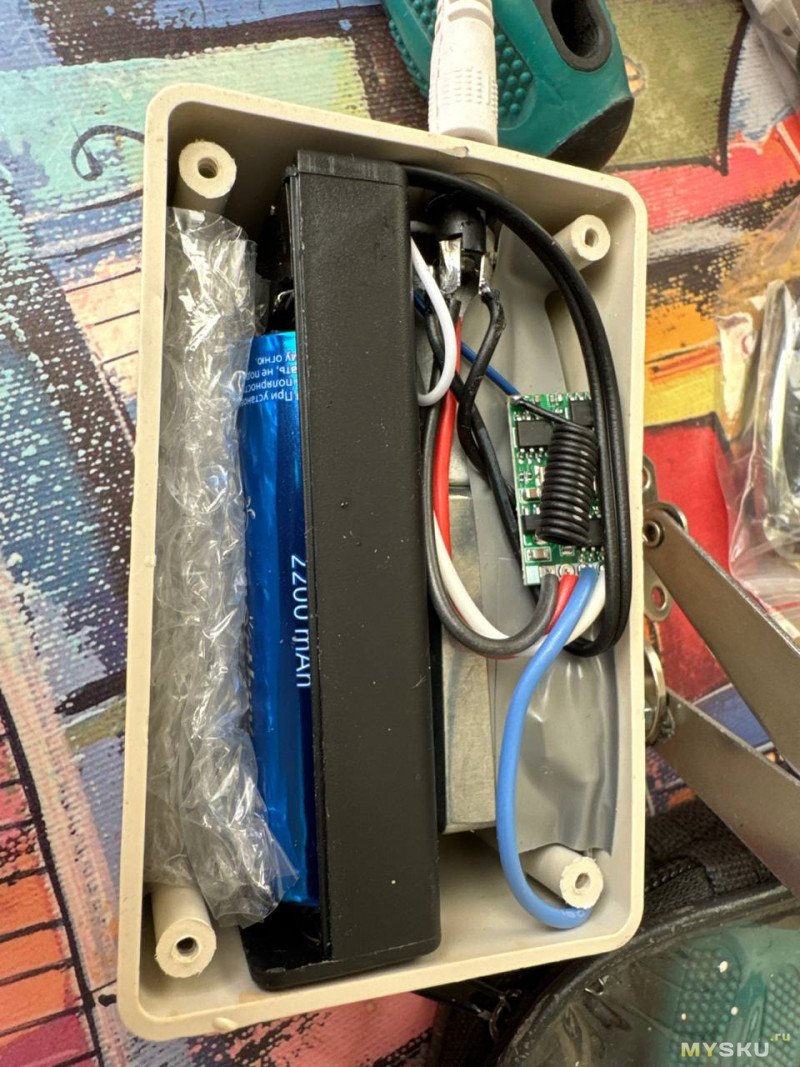

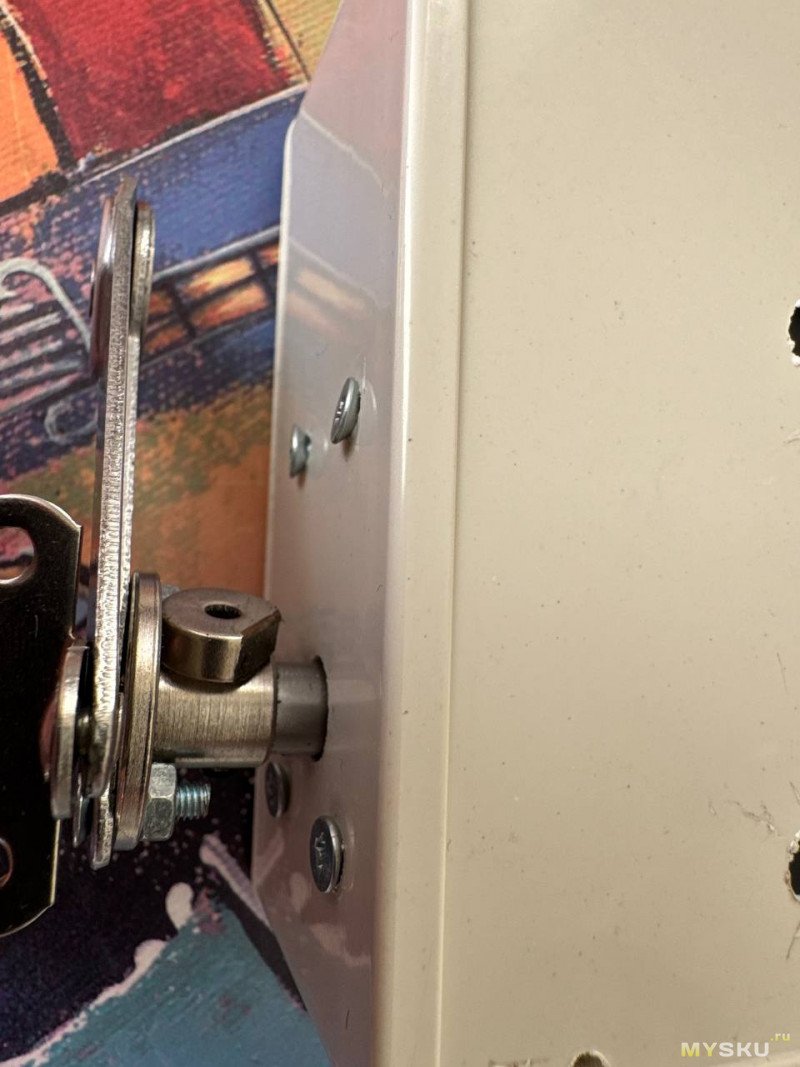

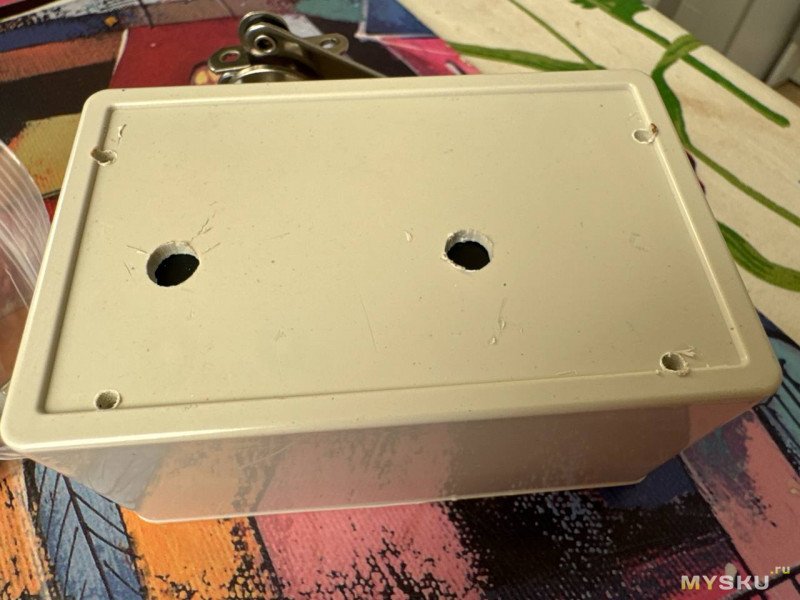

Сейчас производитель сменил тягу на пластиковую. Может и внутри что поменялось. Но год назад я знатно офигел с такой поделки. Купил, принес домой, распаковал, открыл крышку, посмотрел что там внутри, закрыл и отнес на возврат.

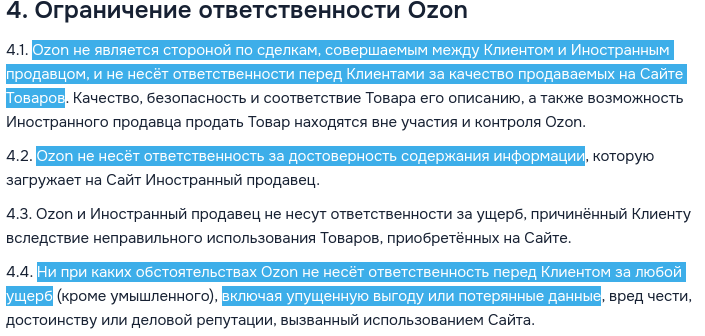

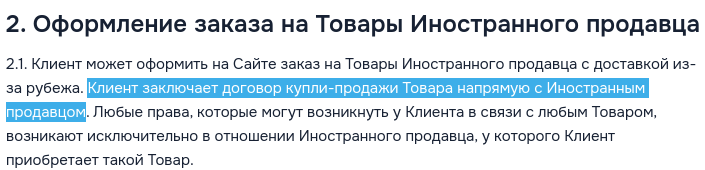

Не ожидал, что такое может продаваться на Ozon. Как поделка пионера в кружке радиолюбителей, это вполне имеет право на жизнь. Но как девайс, который пущен в продакшн и продается за деньги — нет, извините.

В поиске идеала.

Ну что ж, будем гуглить и читать форумы. Цепные приводы, которыми завален Али я отбросил сразу. Где-нибудь в цеху — да, это хорошее решение, но в жилой квартире я такое ставить не готов. Попался привод, сделанный из привода водопроводного крана, но смотреться на окне это тоже будет как нечто инородное.

---

И вот, в дебрях сайта Sprut мне на глаза попадается статья про Drivent. Еще один наш российский производитель, который специализируется на оконных приводах. Причём, как выяснилось, довольно давно. Нашел группу в Telegram, почитал, подумал, пошел к ним на сайт и заказал.

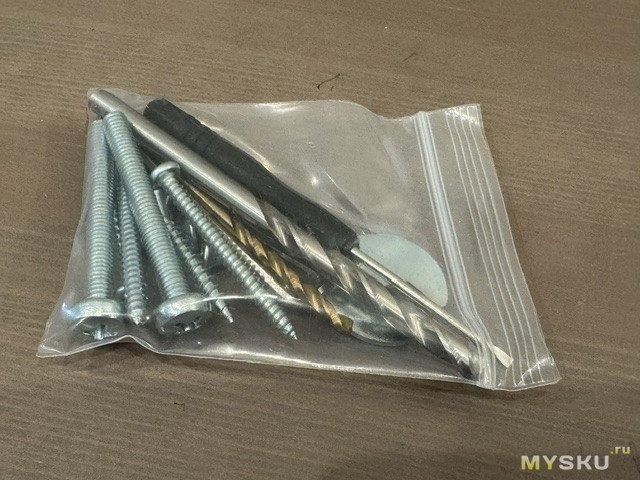

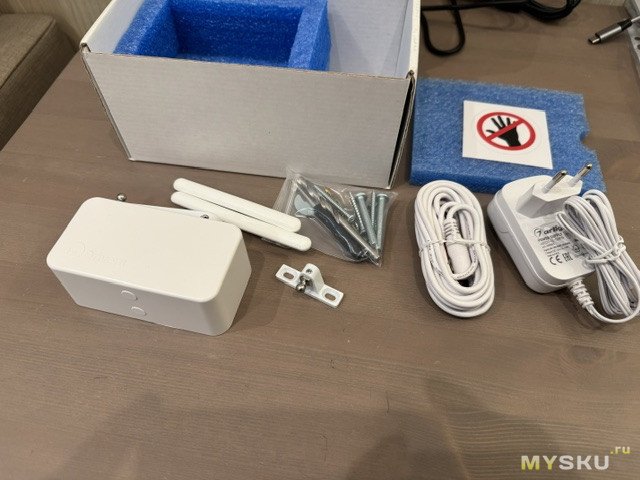

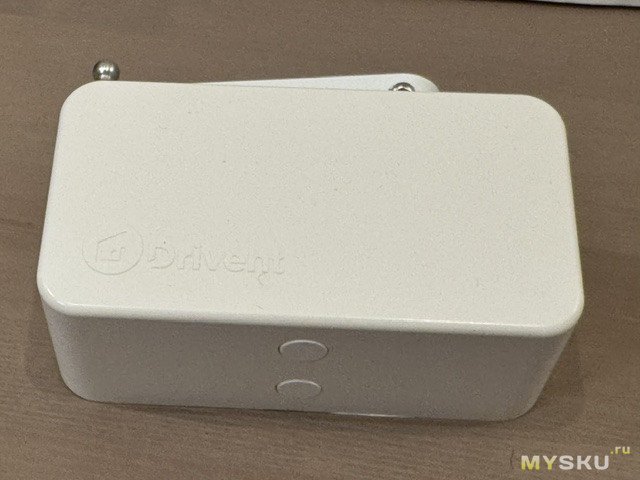

Приехало через СДЭК. Открыл коробку… и да, это прям круто:

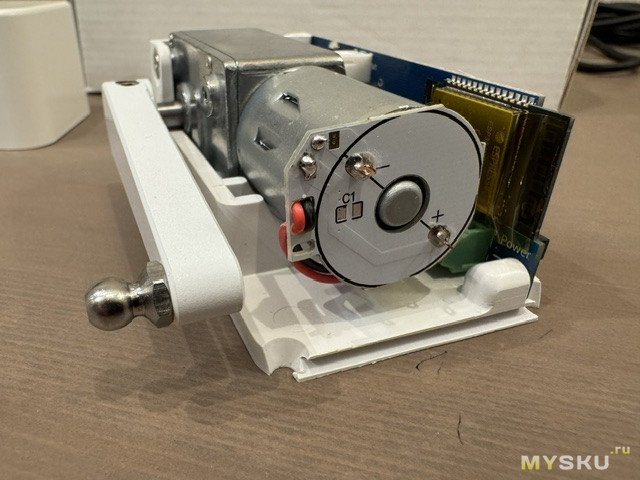

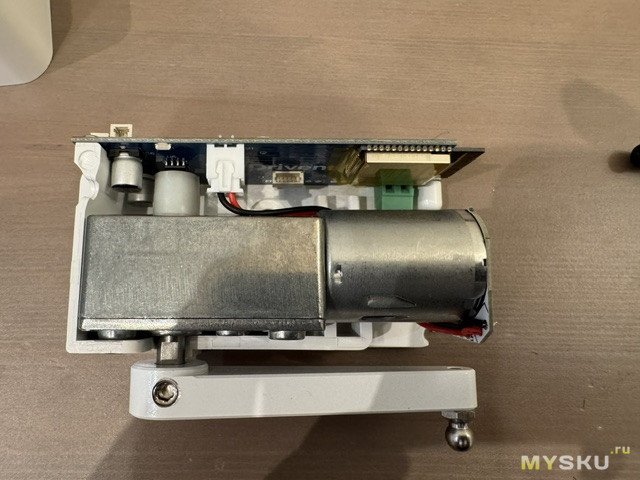

Ну внешность это, конечно, интересно, но не настолько, как внутренности. Глянем — что и как там внутри:

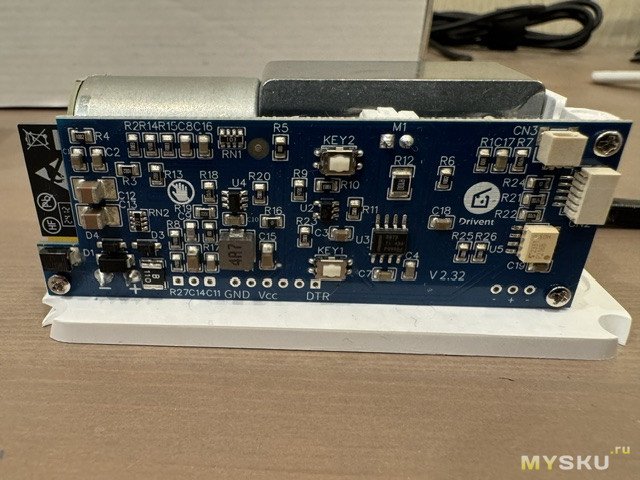

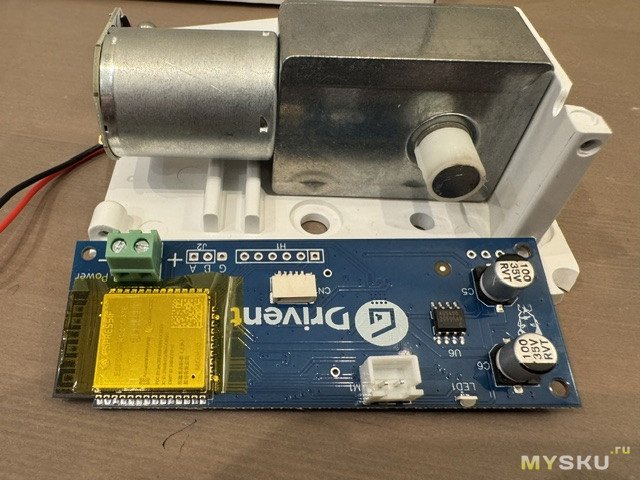

Рассмотрим плату поподробнее.

Собрано всё на esp32. На торце редуктора стоит насадка с магнитом. На плате магнитный энкодер as5600 для обратной связи. Так же на плате виден модуль оптронов (вероятно гальваническая развязка для подключения внешних кнопок или внешних реле с сухими контактами). Ну и несколько разъёмов — для подключения дополнительных модулей, для подключения внешних кнопок или реле и для датчика дождя (как я понял — для автоматического закрывания окна при дожде). Ну и вообще плата внешне производит впечатление серьезного девайса.

Редуктор похож на алишный, но производитель в чате Telegram упоминал, что он всё-таки заказной. Разбирать его не стал — всё равно не с чем сравнить изнутри. Но остальная механика поражает.

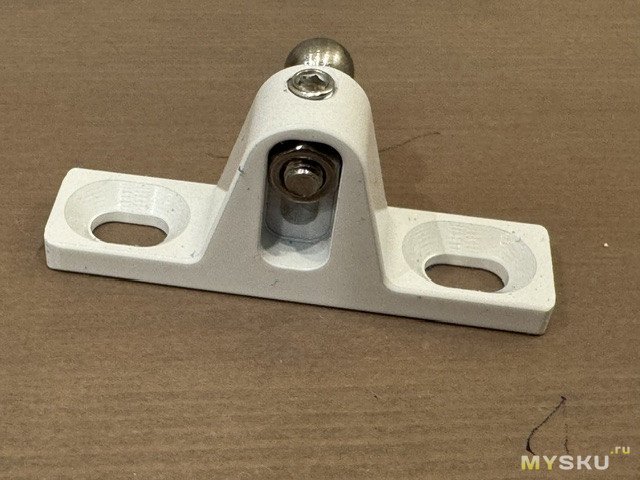

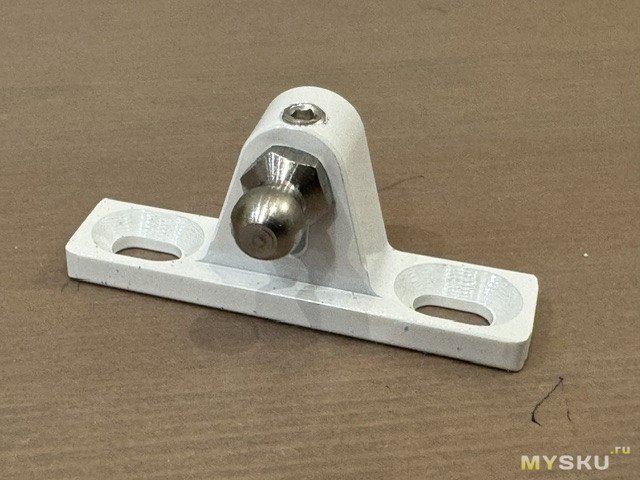

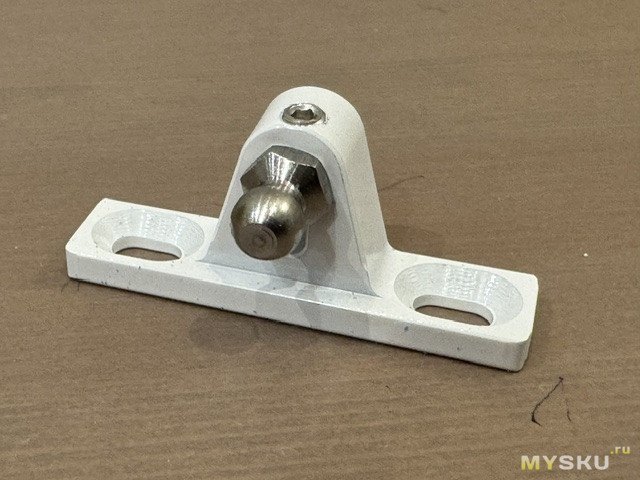

Особенно пятка тяги для крепления к раме, с регулировкой усилия прижимания створки окна. Она полностью металлическая, не пластик.
Где-то попадалось упоминание, что привод обеспечивает усилие прижатия створки до 50 кг в точке установки. Судя по конструкции тяг и тому, что у него только сетевое питание — похоже на правду.

Запустил для начала на столе. Он тихий. Он — жесть какой тихий. После вижжалки от Истока и второго девайса с пионерской сборкой, который гудел как шуруповерт на первой скорости — этого практически не слышно.

Начнем настраивать интеграции. Полез в документацию. У привода есть интеграции в MQTT и в HomeKit. Есть еще на сайте дополнительные модули Modbus и Zigbee, но мне оно не надо. Я давний пользователь Apple :)

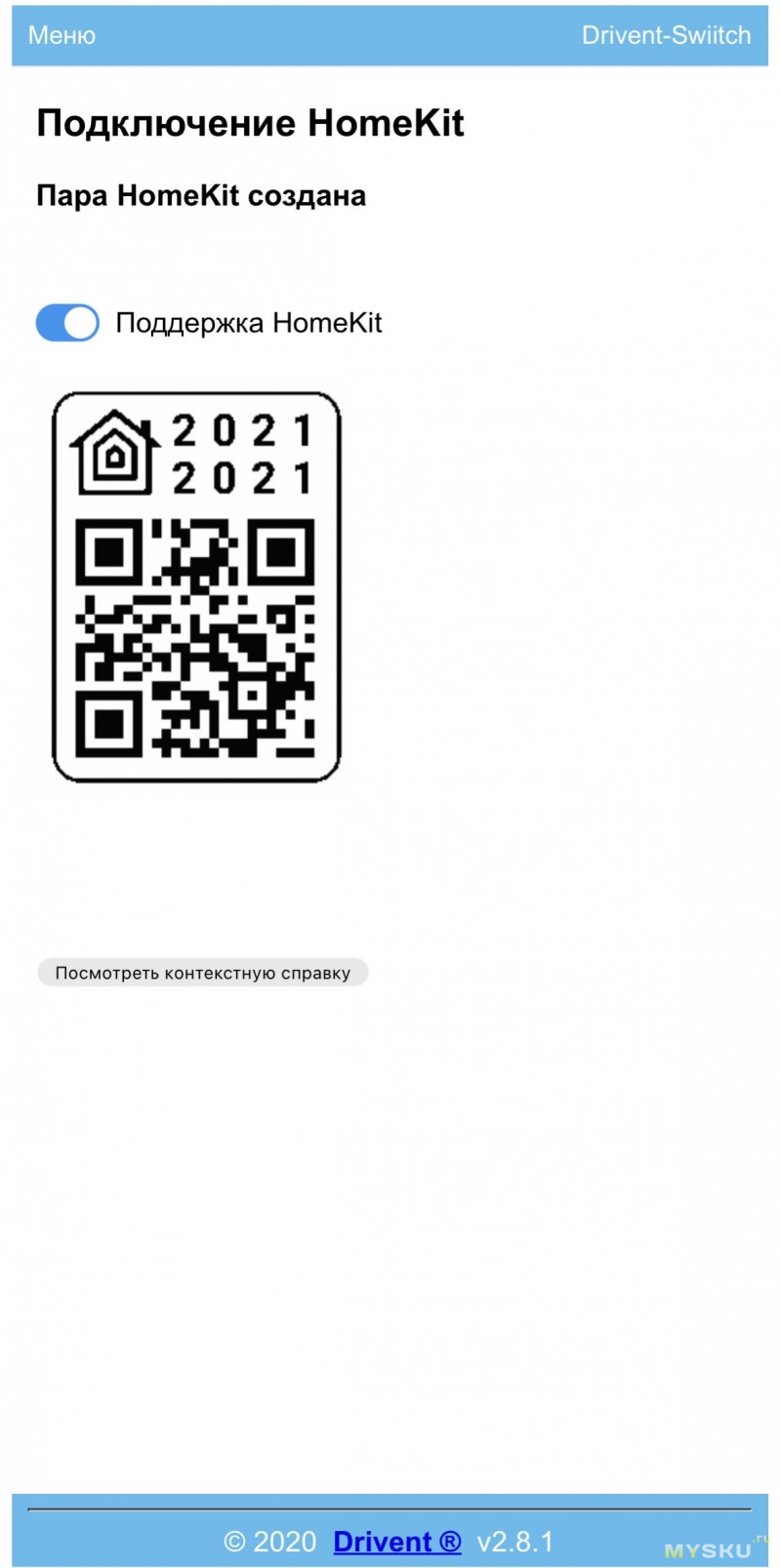

Подключил к WiFi, подключил к HomeKit. Красота.

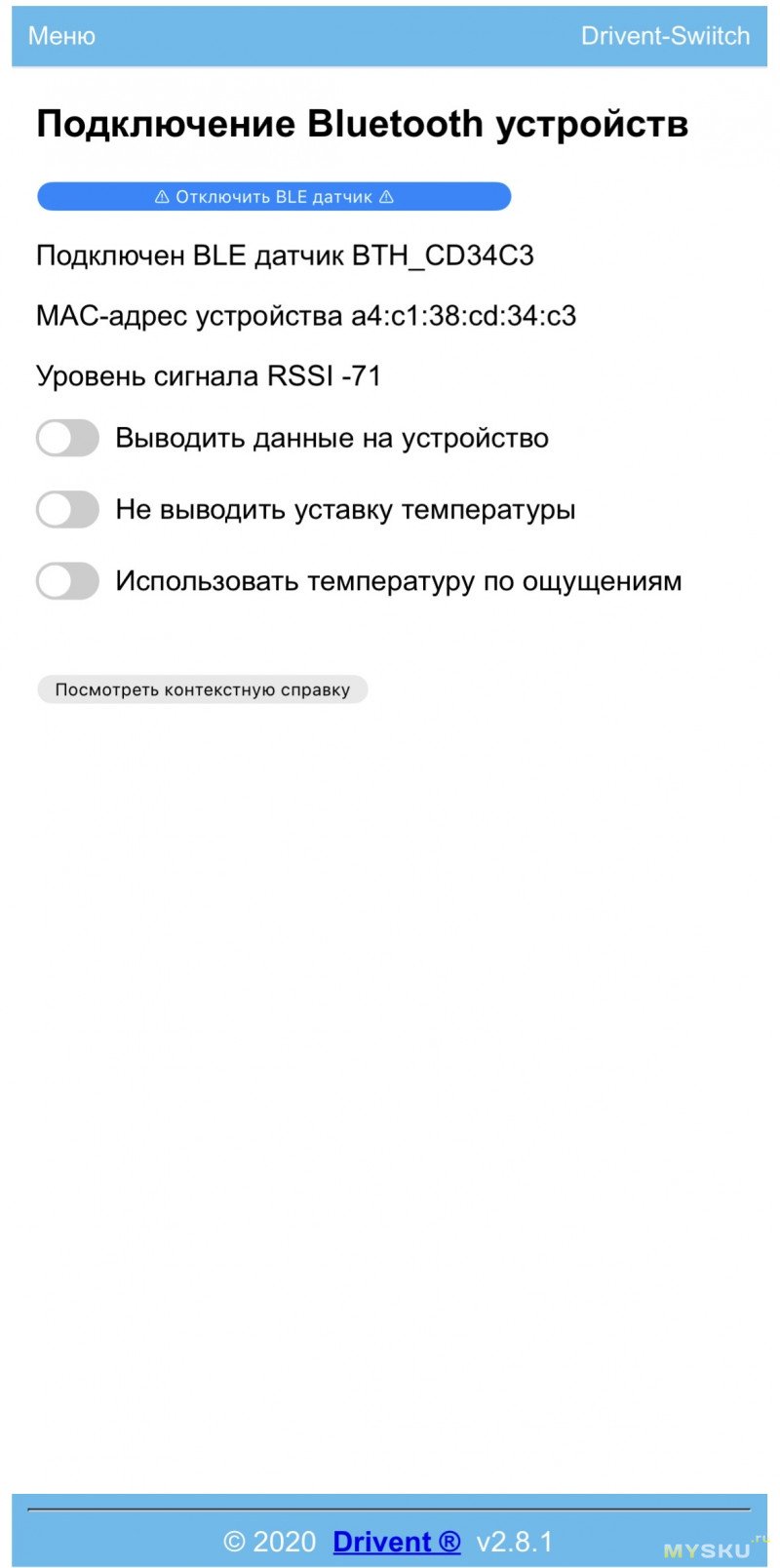

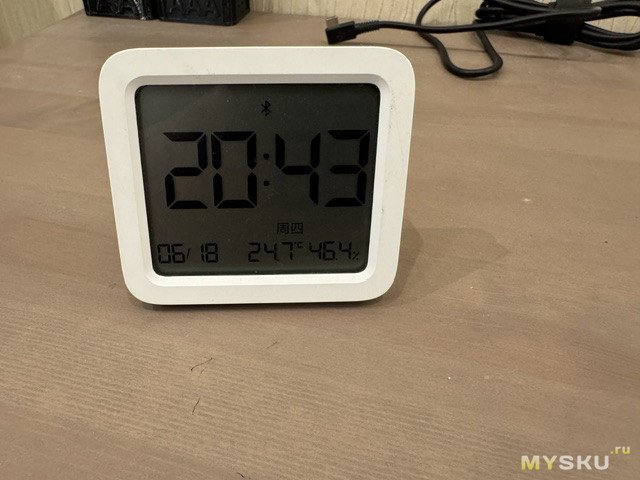

Все работает, всё управляется. Но в меню привода, а потом и в документации обнаружил еще Bluetooth. Оказывается к приводу можно подключить пару вариантов термометров Xiaomi. Нашел такой в закромах, уже перешитый на прошивку от PVVX (цеплял как-то его в ZESP) и подключил.

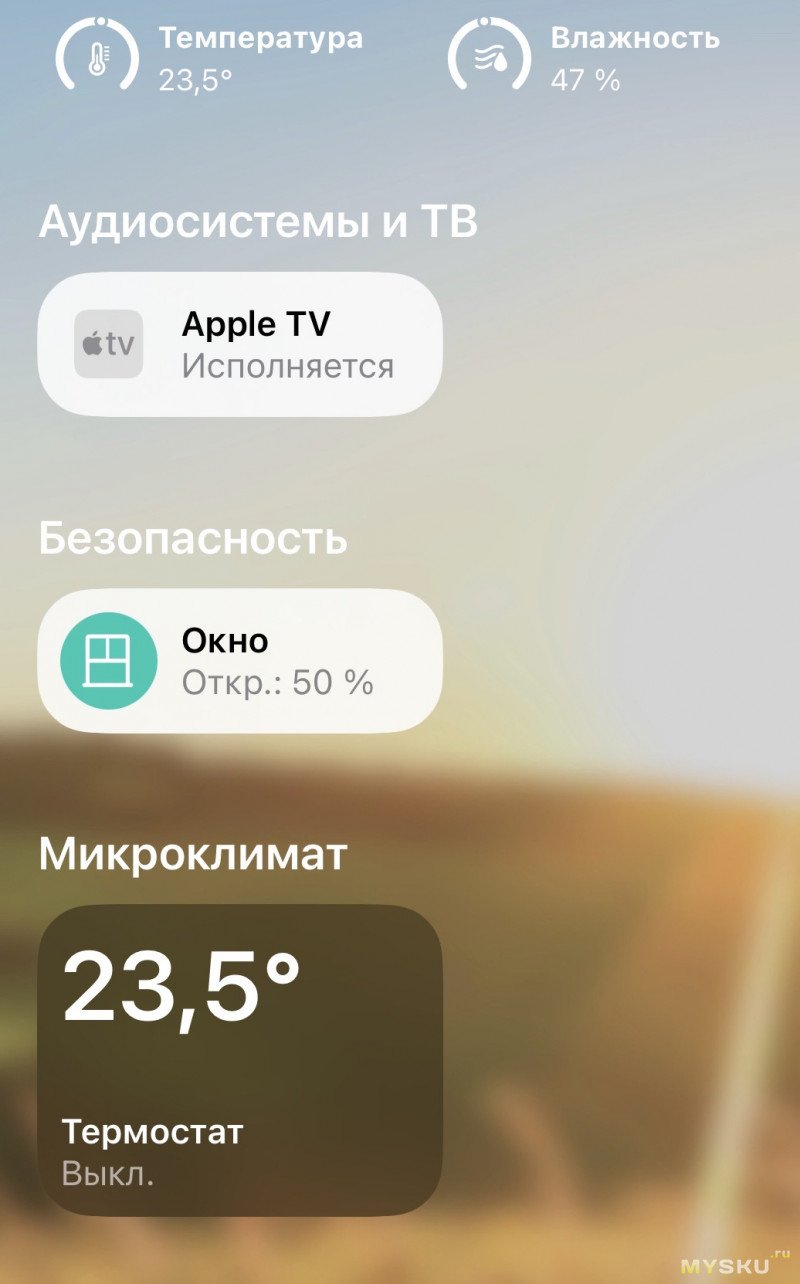

Первая неожиданность — в HomeKit кроме самого привода появился Термостат и показатель влажности.
То есть я в HomeKit через привод вижу температуру и влажность в комнате. А включив термостат — окно начинает углом открытия регулировать температуру, поддерживая её на заданном значении.
И вторая — оказывается кнопкой на термометре я теперь могу включать/выключать термостат или открывать окно на фиксированные значения — 0, 5, 10, 20, 50, 100%. Вот это поворот!

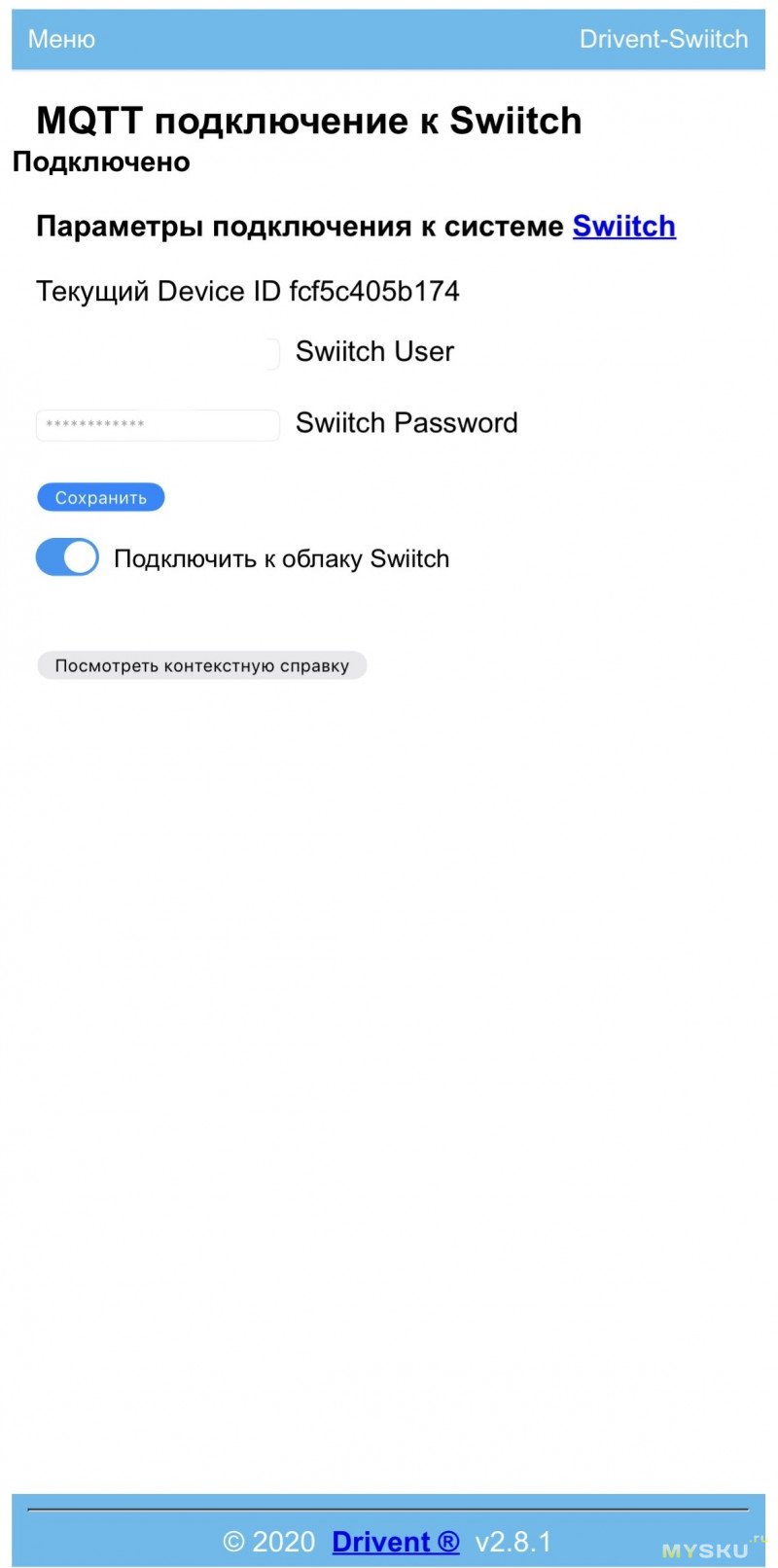

И еще одна фишка, которая обнаружилась ПОСЛЕ изучения документации. Я наверное не один такой, кто читает доки не заранее, а после того как :) Оказывается привод может одновременно и в MQTT и в HomeKit. И вариант MQTT можно переключить на интеграцию в Swiitch, которая позволяет прокинуть его в Алису.
Прокинул, хотя это оказалось несколько запарно (это вам не в HomeKit 8 цифр ввести). Работает.

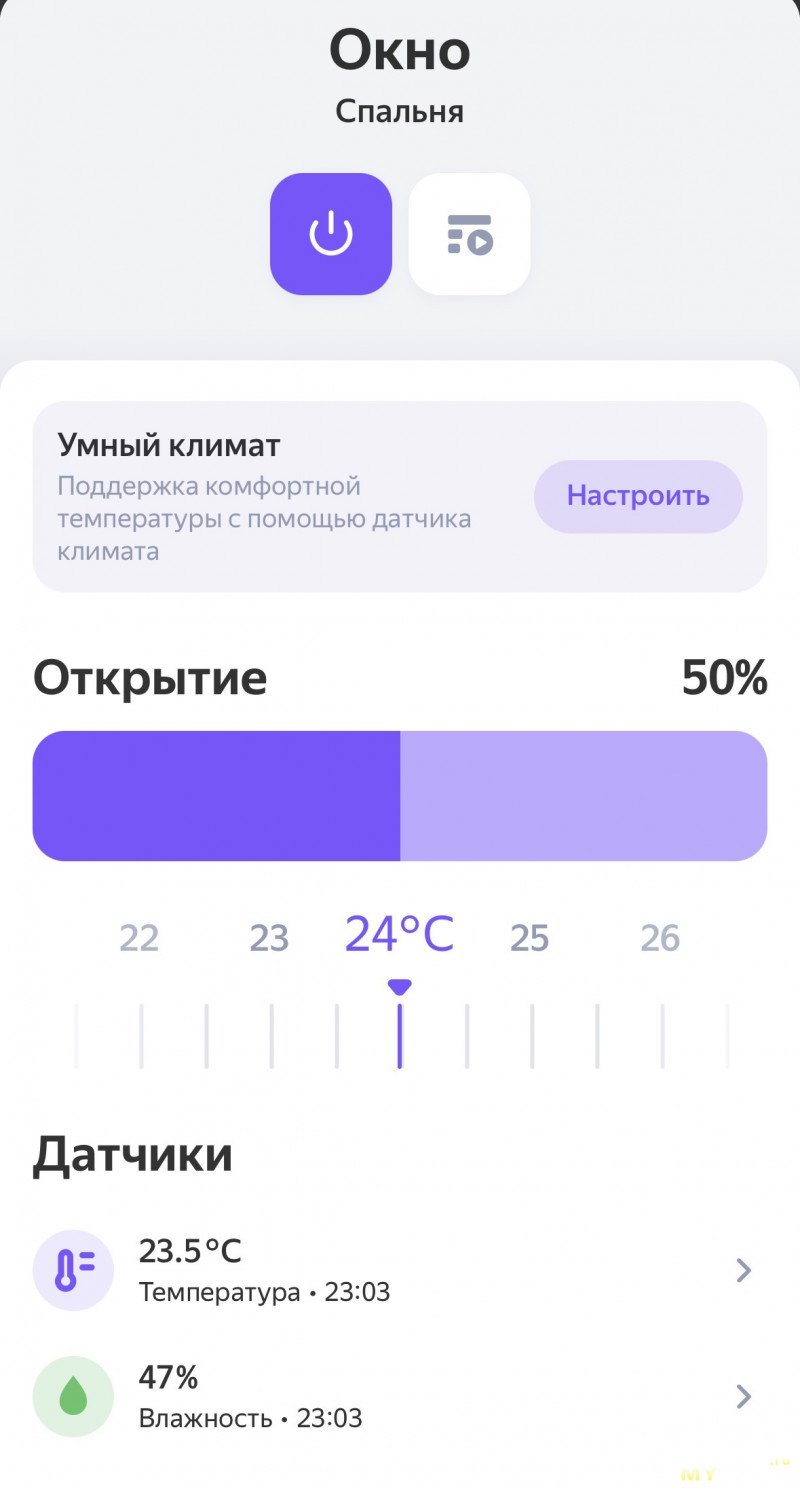

Рулится голосом через колонку. То есть я могу теперь управлять окном пальцем с телефона, голосом через Сири или через Алису и кнопкой термометра.
Поняв, что документацию нужно читать заранее — пошел читать и смотреть видео про установку на окно. Благо розетки в нужных местах присутствуют (это подготовка к Новому Году — для гирлянд и других светящихся красивостей).

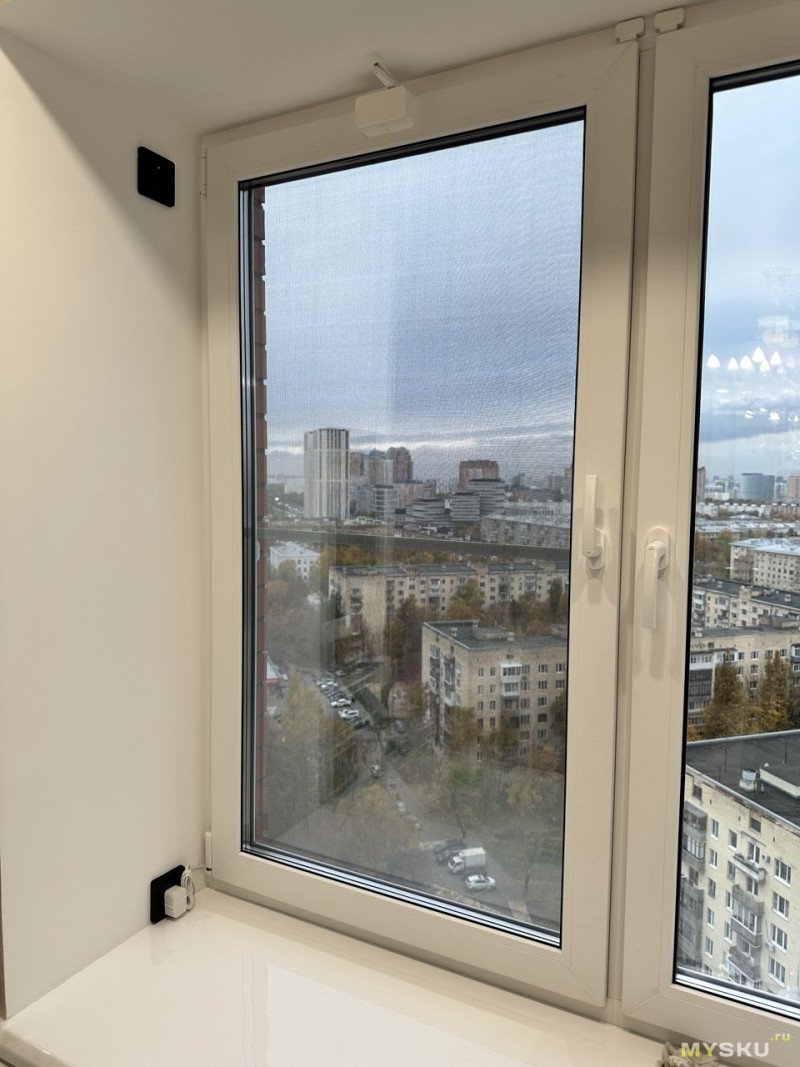

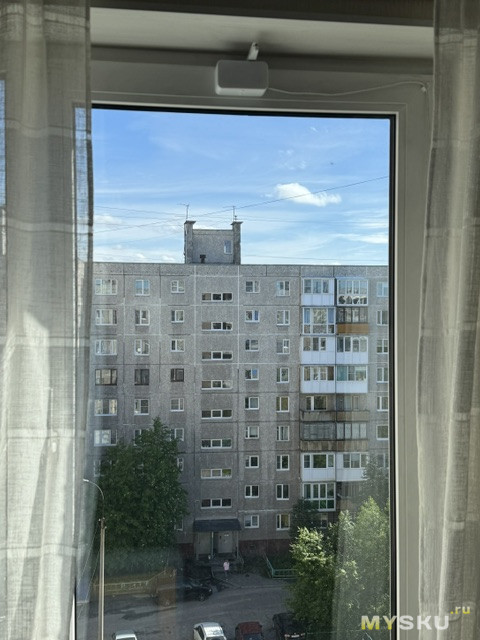

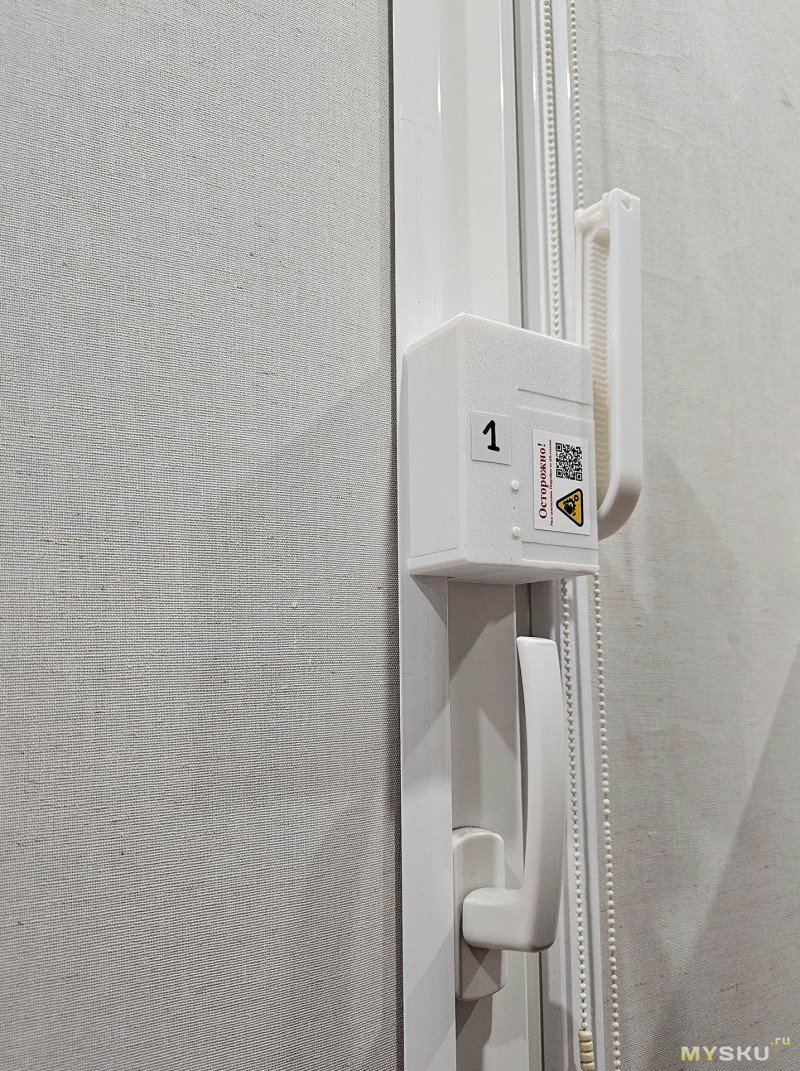

Саму процедуру установки тут не буду описывать, но она реально не слишком сложная. Повесил, подключил, и… девайс открыл окно, а закрыть его уже не смог.
Ну вот и всё, подумал я. Не бывает всё слишком хорошо.

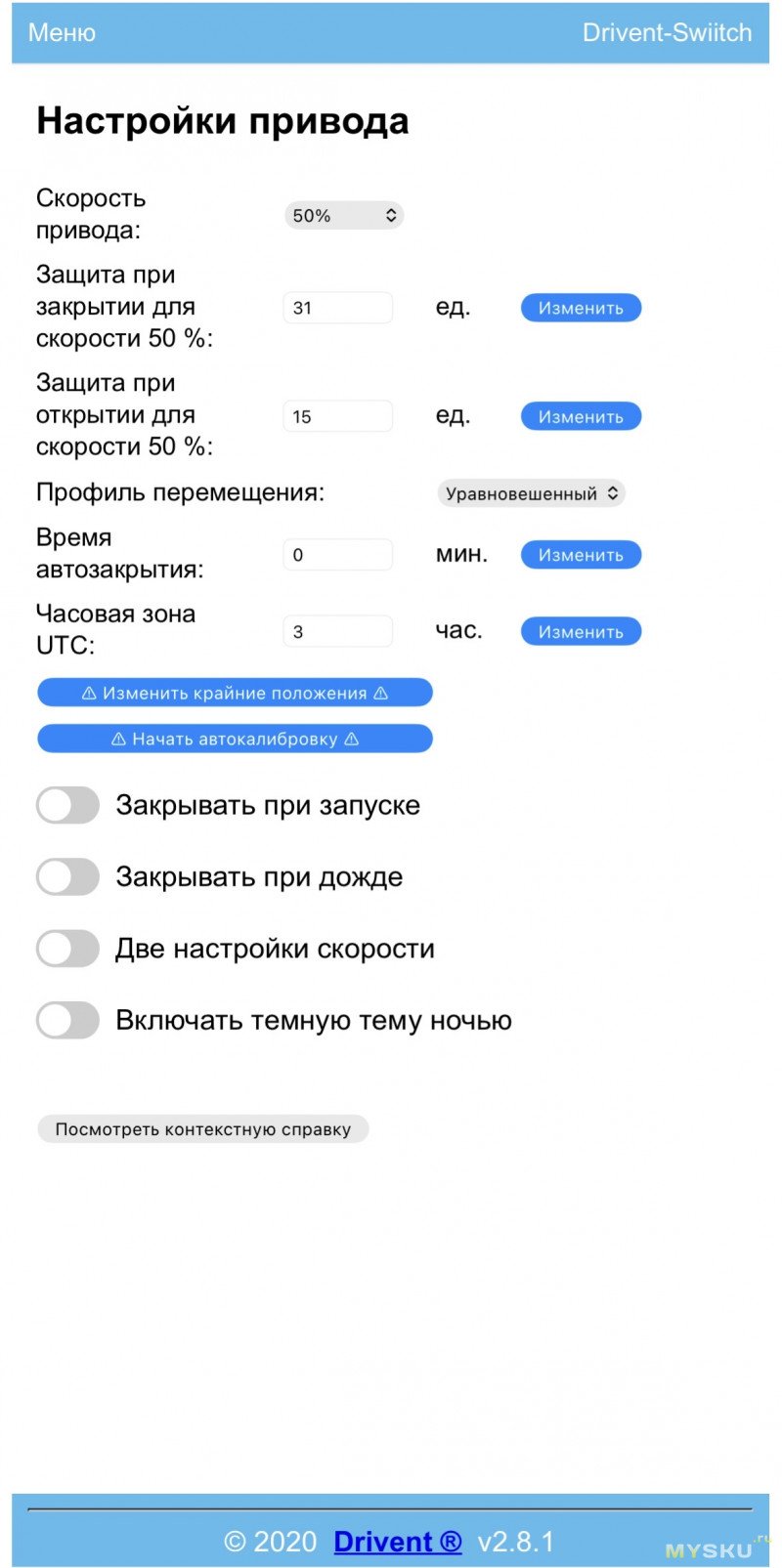

Но оказалось что это не так. :) В чате поддержки подсказали, что читая документацию по диагонали (ну а кто делает не так?) я, оказывается, пропустил пункт про калибровку. Запустил калибровку. Привод несколько раз на разных скоростях открыл/закрыл окно и установил некие значения защиты.
Оказывается привод замеряет усилие открытия/закрытия на разных скоростях и запоминает их. И если в процессе работы это усилие вдруг будет больше (что я проверил, засунув руку в щель закрывающегося окна) — то привод останавливается и отъезжает назад. В процессе проверки ни одна рука не пострадала, хотя было страшно :)

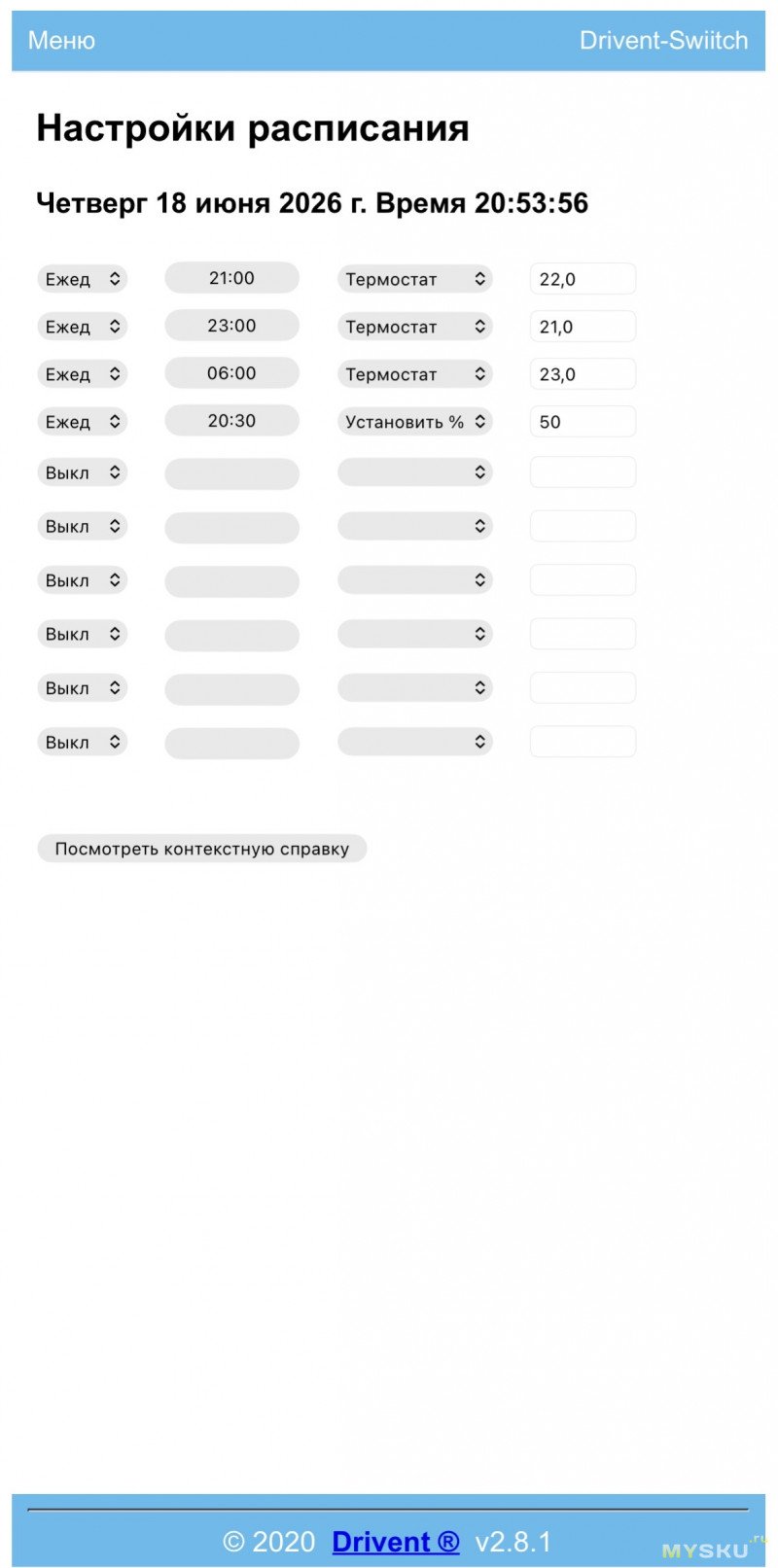

Опыт использования в течение полугода показал, что его работу действительно практически не слышно даже ночью, даже когда он стоит в режиме поддержания температуры и регулярно дергает окно раз в минуту. И открыл для себя расписание в приводе, которое позволяет ночью устанавливать динамическую температуру в спальне, снижая её вечером и повышая её к утру.
Что я могу сказать в заключение. Это действительно очень продуманный и технологичный девайс. По надежности работы — покажет время. По удобству и качеству сборки — выше всяких похвал.
Прошу сильно не пинать в комментах — это первый мой обзор, чукча не писатель, чукча читатель. Пару лет я сидел на этом сайте, читал обзоры. Но это первый девайс, где мне захотелось написать обзор самому. Конструктивная критика приветствуется.

По сообщению производителя: есть скидки для людей с ограниченной мобильностью 1й и 2й группы. Для согласовании скидки надо связаться через форму обратной связи на сайте либо через группу в телеграмм или в Максе
