Стабилизатор напряжения EXEGATE Master AV-2000

Мне удалось за недорого ухватить стабилизатор аж на 2 квт. Давайте заглянем что у него внутри, и стоит ли покупка своих денег.

Внешний вид и упаковка

Прибор поставляется вот в такой картонной коробочке:
Заявляются следующие защиты:

• От низкого напряжения
• От высокого напряжения
• От короткого замыкания
• От перегрузки
• От перегрева

Кроме того на коробке есть ещё обещание что стабилизатор имеет защиту от импульсных помех:
Смелое заявление. Проверять я его конечно же буду.

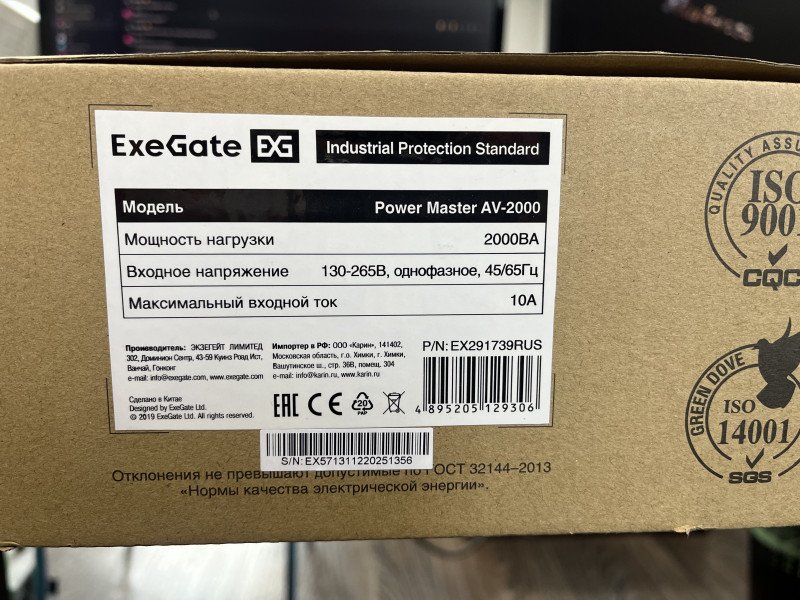

С другого торца коробки можно узнать кто импортёр этого стабилизатора, и на их сайте даже можно посмотреть закупочную цену.

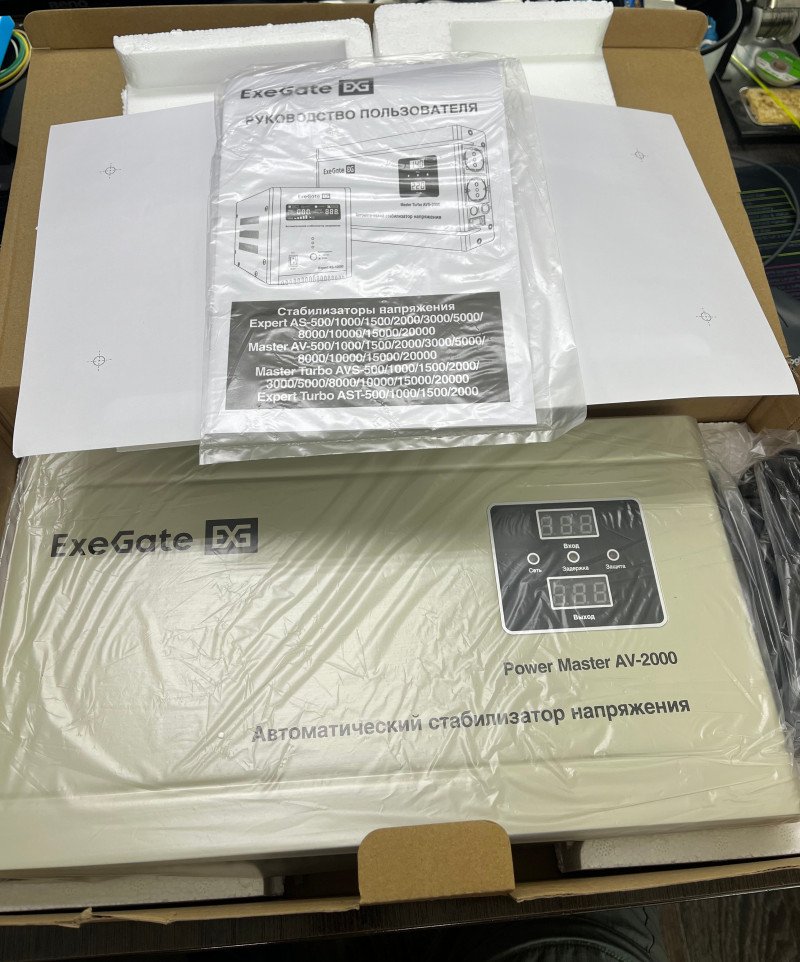

В коробке лежит сам прибор, бумажный трафарет по которому можно просверлить отверстия на стене чтобы повесить его, и инструкция ко всем имеющимся модификациям этого стабилизатора.

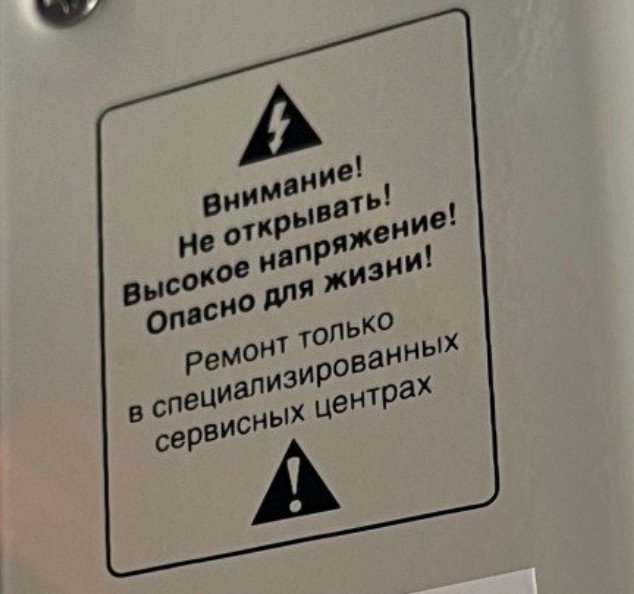

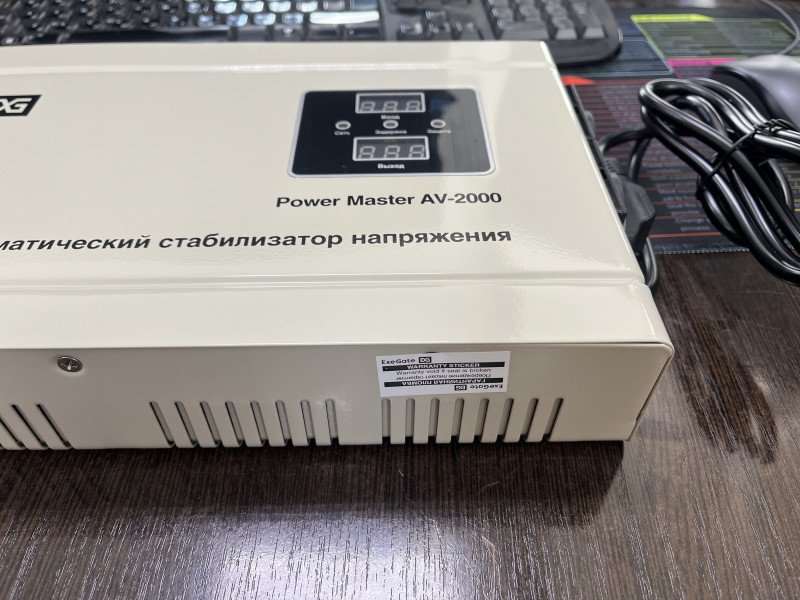

С одной из сторон имеется защитная пломба:

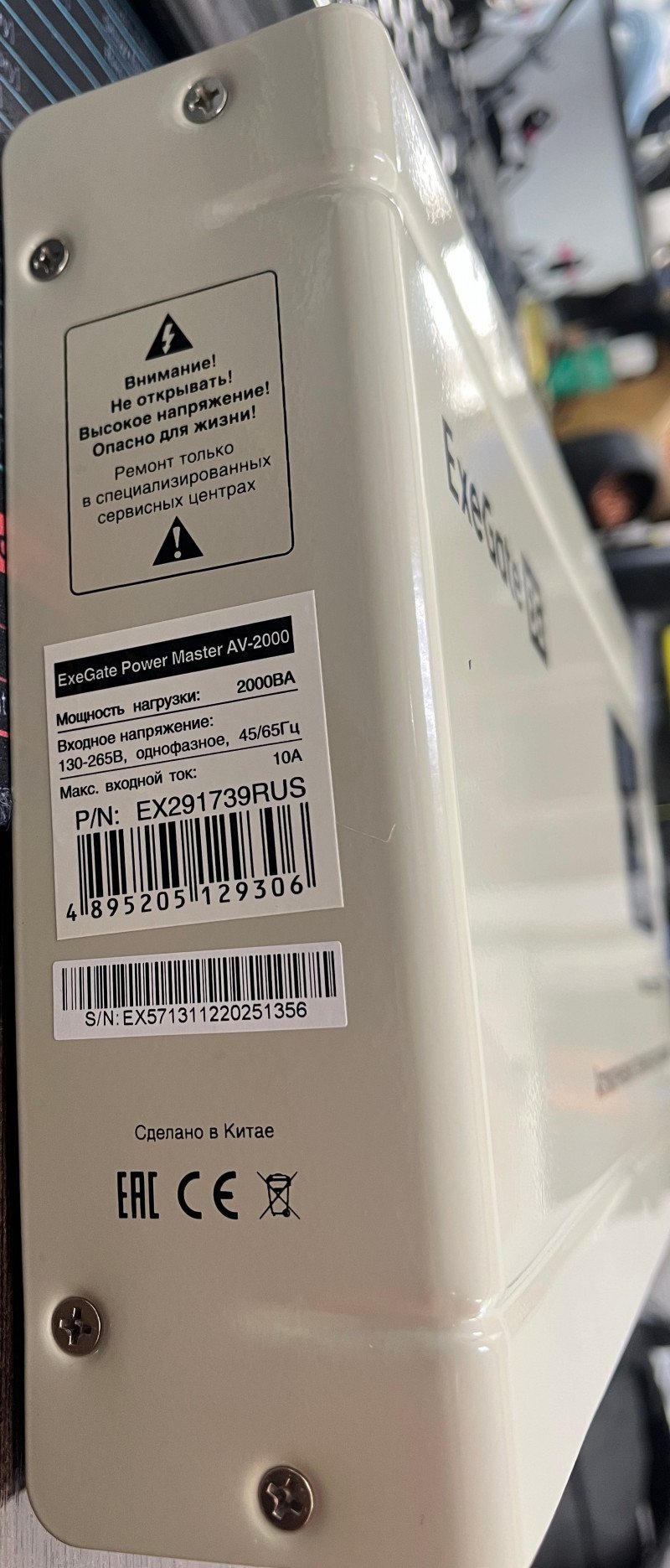

С другой стороны наклейка с характеристиками:

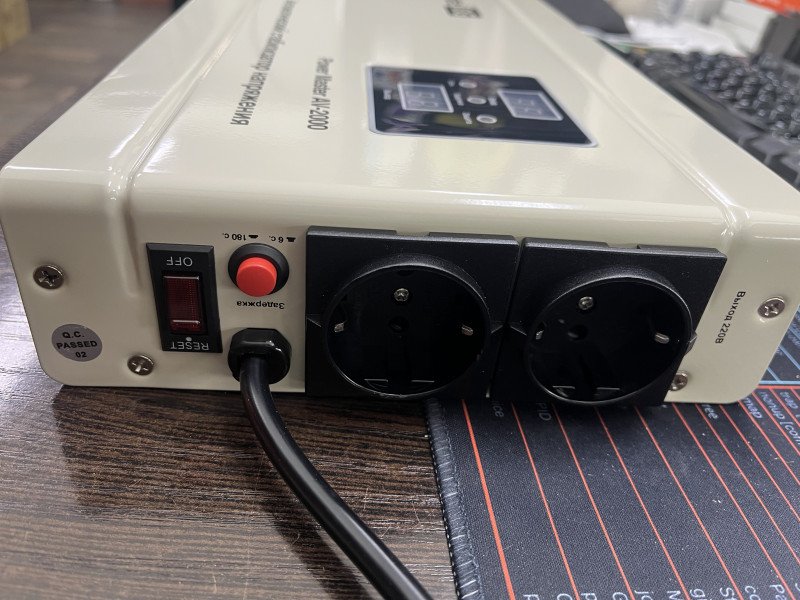

Ну и все элементы управления находятся с правой (относительно нас) стороны:

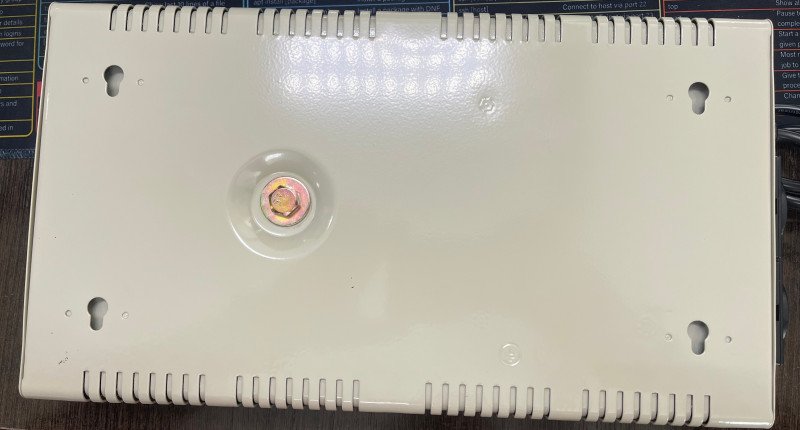

С задней стороны прибора отверстия для крепления стену и болтик, очевидно крепящий трансформатор.

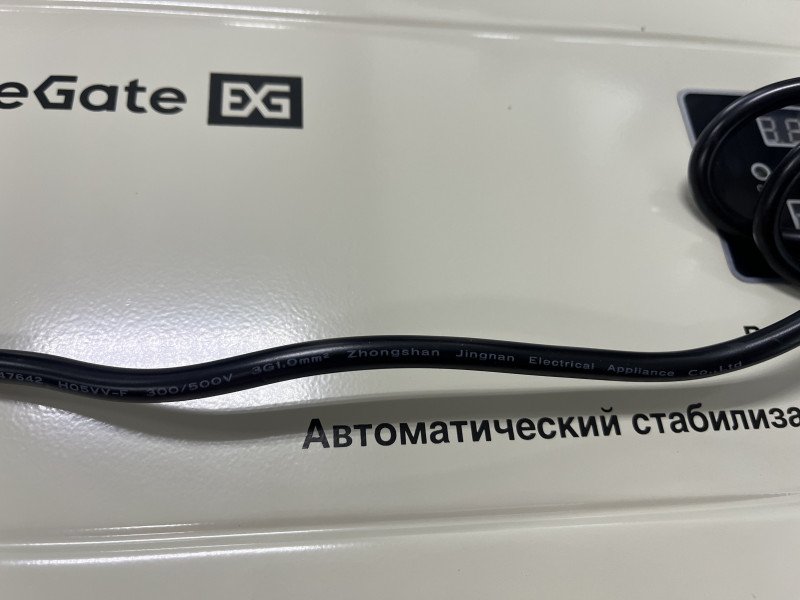

Кабель имеет сечение 1мм2:

Попробуем включить

На стабилизаторе имеется функция «задержки» включения на 6 секунд иди 180 секунд. Для переключения между этими режимами предусмотрена кнопка. Основной выключатель имеет подозрительную надпись «reset» как будто бы это не выключатель, а некий защитный автомат.

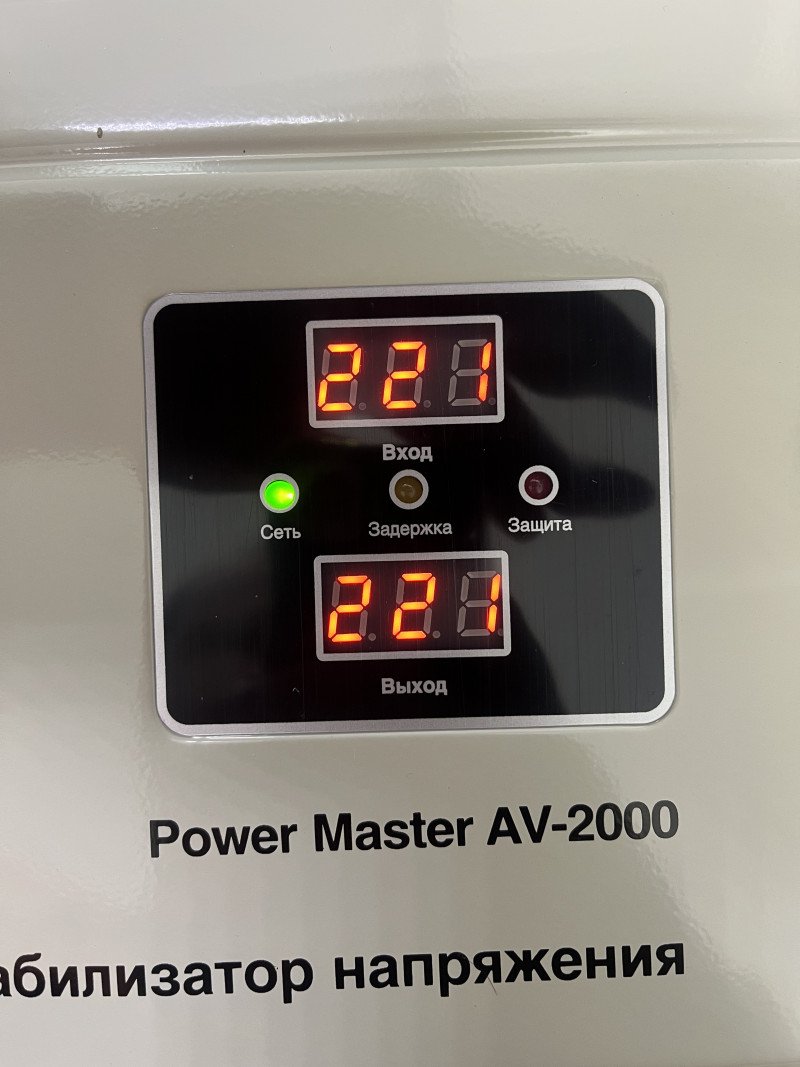

Включенный прибор показывает нам текущее и стабилизированное напряжение, и так же индикаторы:
Сеть — отображается когда на выходные розетки подаётся ток.
Задержка — отображается во время «задержки включения»
Защита-очевидно будет светиться когда что-то пойдёт не так.

Разбираем прибор

Для разборки нужно выкрутить 14 винтиков. После чего корпус можно будет разделить на две части.

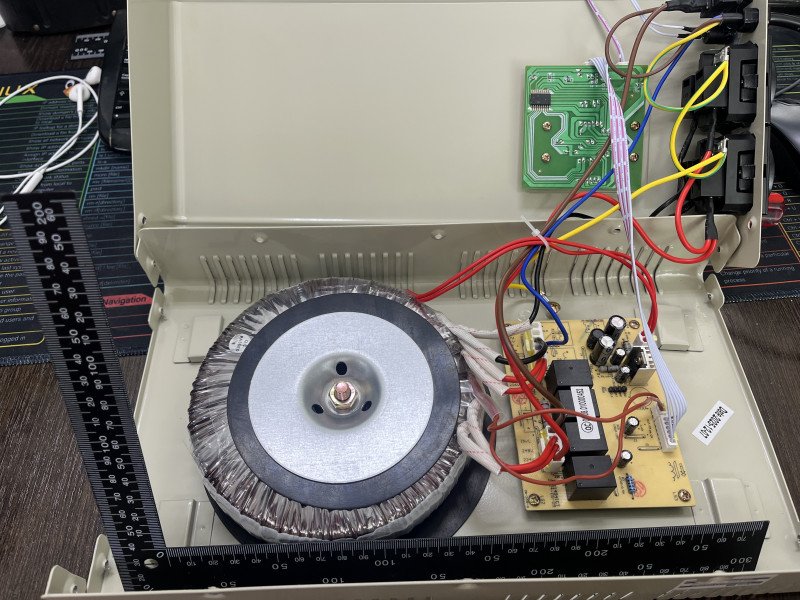

Внутри нас ждёт довольно крупный бублик внешний диаметр которого 15 см, а высота около 3 см.

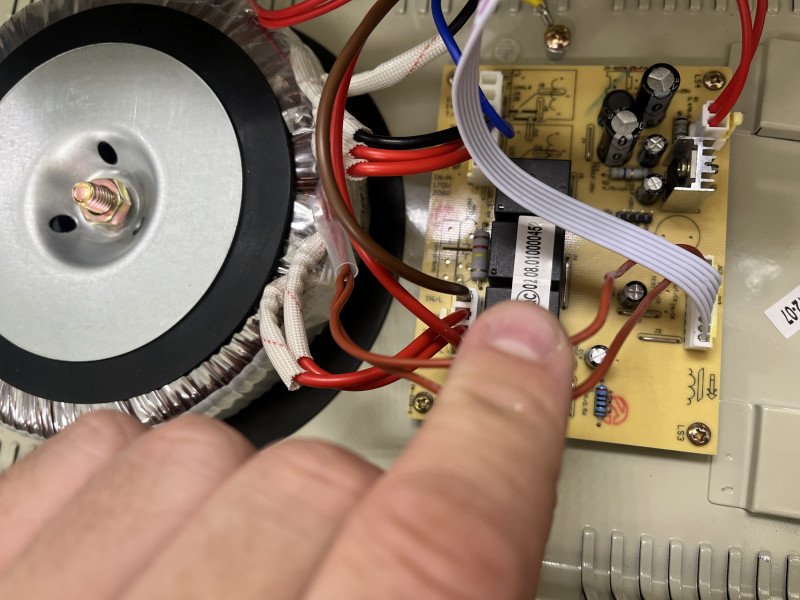

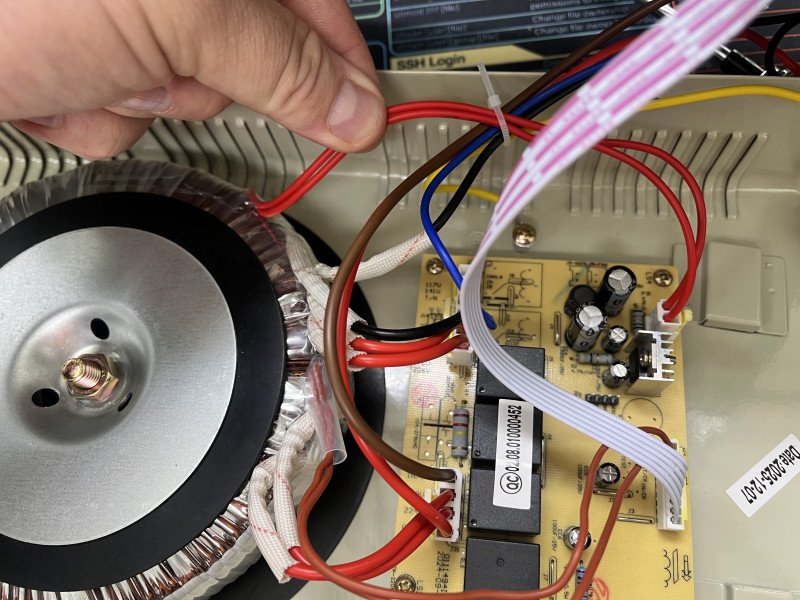

Провод который я держу пальцами это «вмотанный» в обмотки ntc резистор, следовательно, защита от перегрева действительно имеется.
Теперь я держу пальцами кем-то любезно намотанную вторичную обмотку, для питания низковольтных цепей.

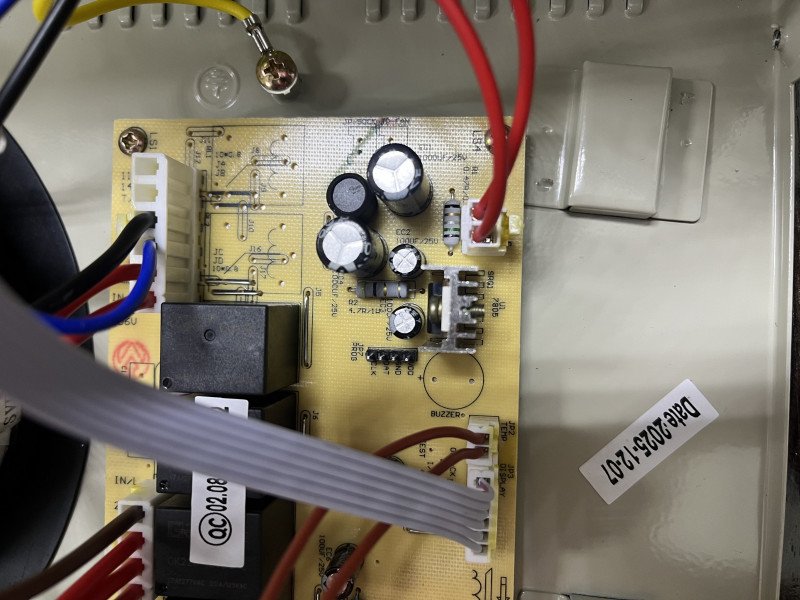

Низким напряжением питается например светодиодной индикатор передней панели, и микроконтроллер, для всего этого даже сделали линейный стабилизатор lm7805 со своим радиатором:

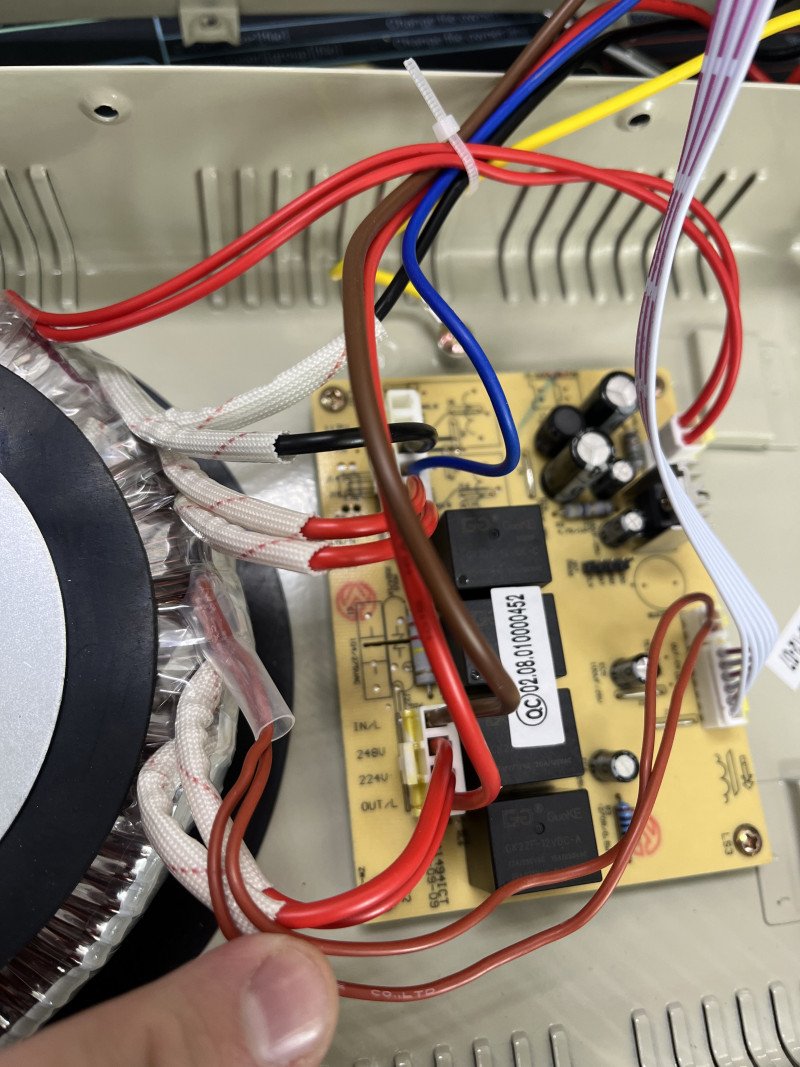

Остальные же обмотки являются сетевыми обмотками автотрансформатора, и переключаются четырьмя реле GK22F:

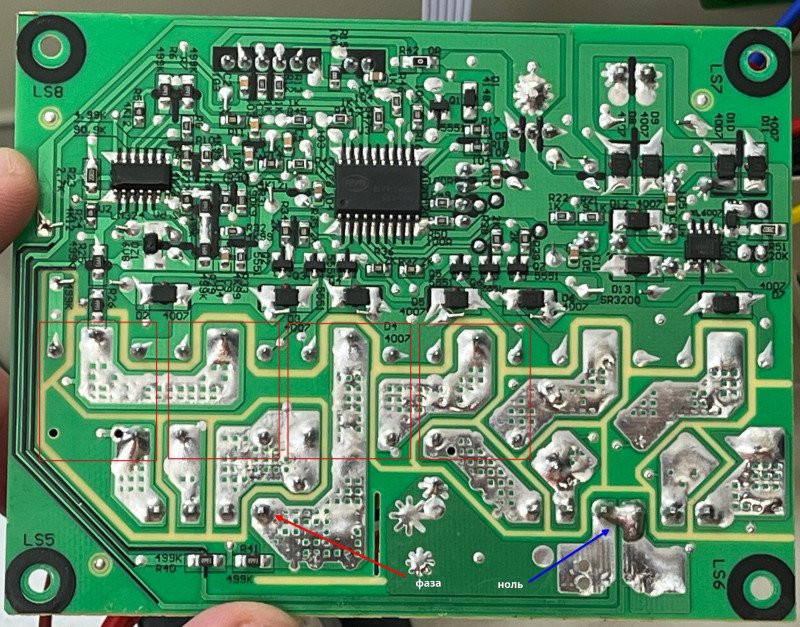

Я выкрутил плату чтобы показать что у неё с обратной стороны:
Красными прямоугольниками я для наглядности обозначил те самые 4 реле. А стрелочками обозначил куда подключается «фаза и ноль» разумеется это условные обозначения, т.к. вилку в розетку можно любой стороной включить. Я считаю фазой коричневый провод, а нулем — синий.

Как именно эти реле друг с другом скоммутированы я выяснять не стал. Самое главное что стоит заметить: Никакой защиты от «импульсных помех» тут не предусмотрено. И даже не предусмотрена хотя бы парочка вшивеньких варисторов, так что никакой защиты от помех в этом стабилизаторе нет.

Какие имеются микросхемы:

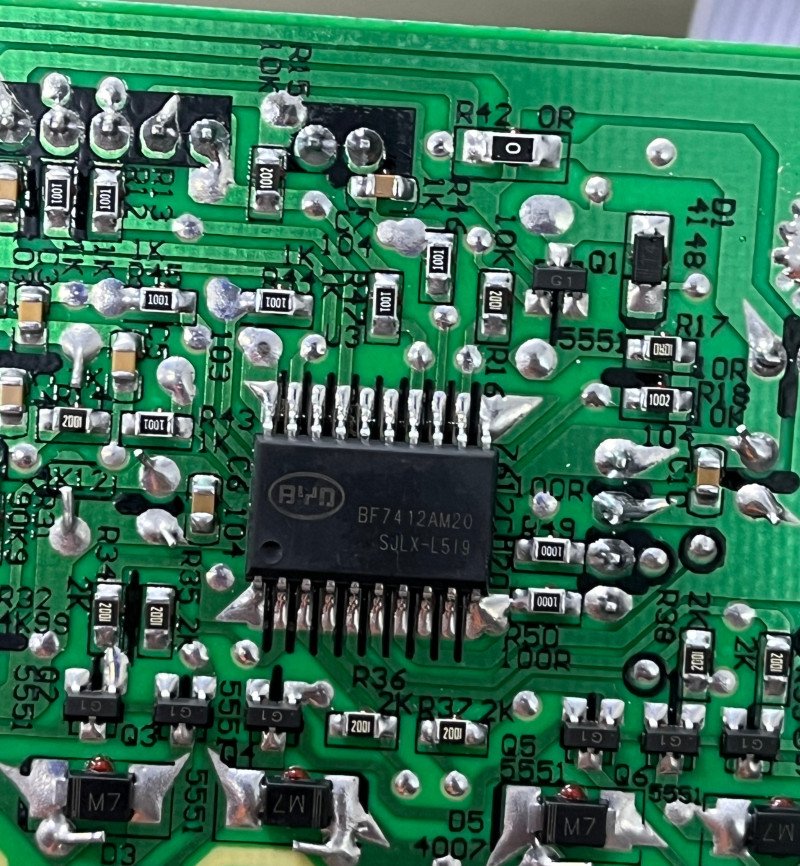

«Микропроцессорное управление» видимо подразумевается вот под этим микроконтроллером от фирмы BYD

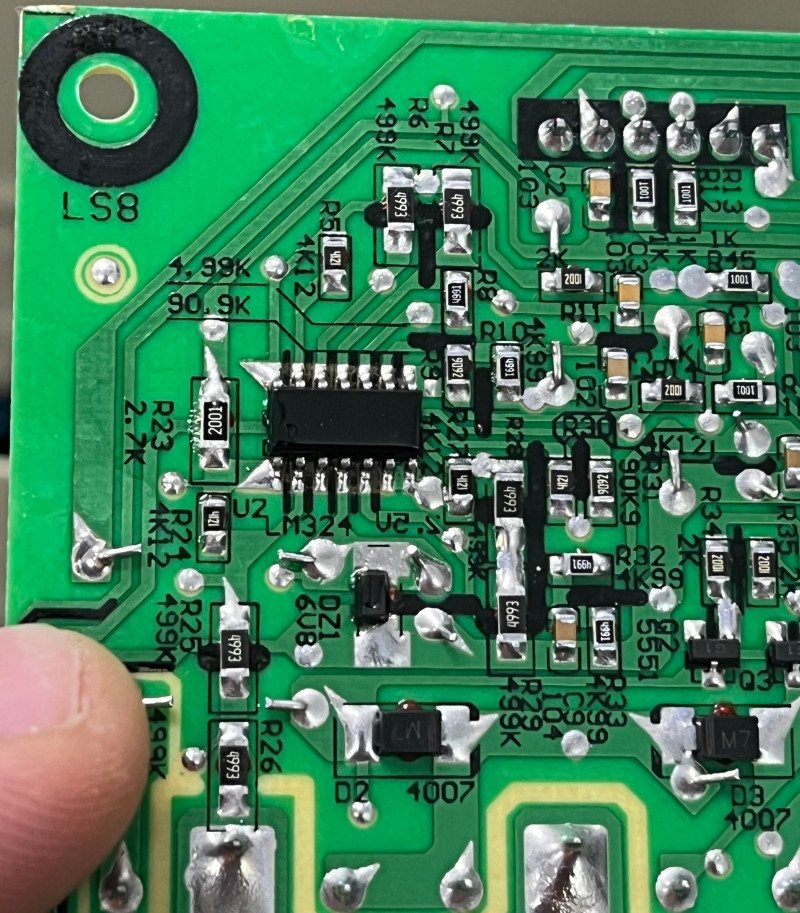

Так же имеется операционный усилитель зачем-то залитый лаком.

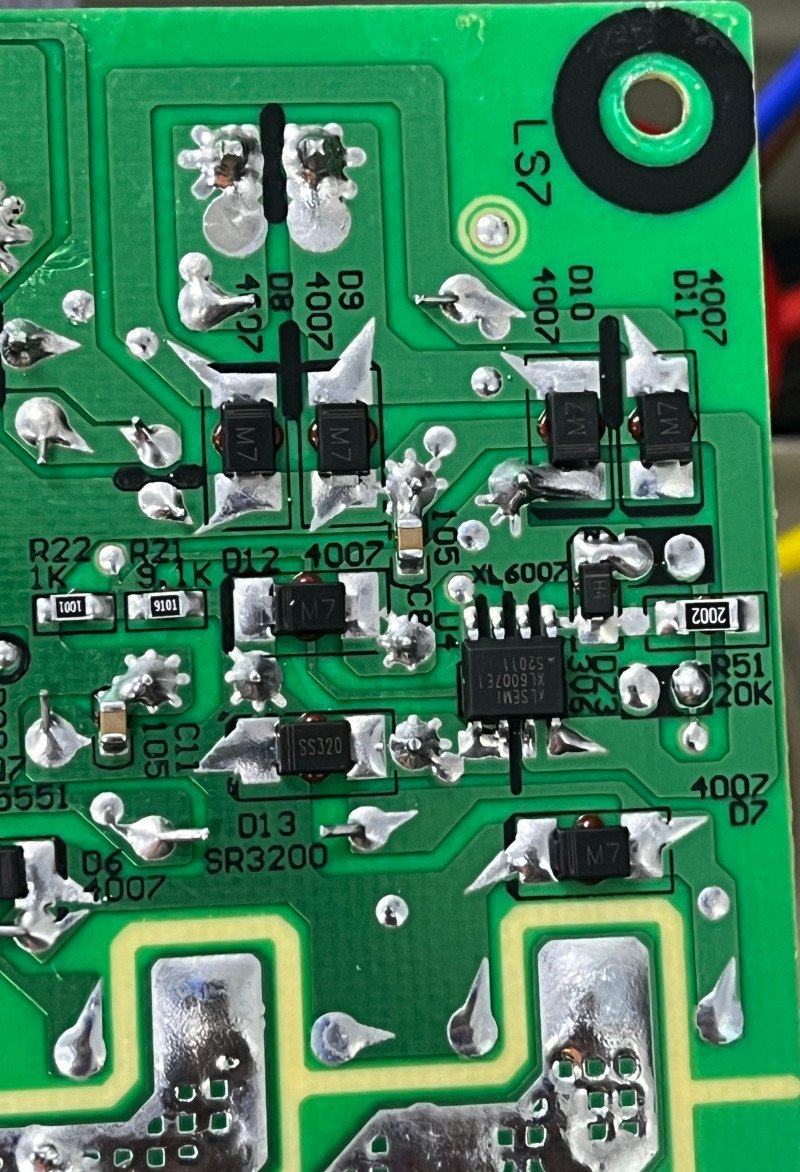

Так же имеется ещё один источник питания XL6007. Я полагаю он питает обмотки реле:
На основной плате больше ничего интересного нет.

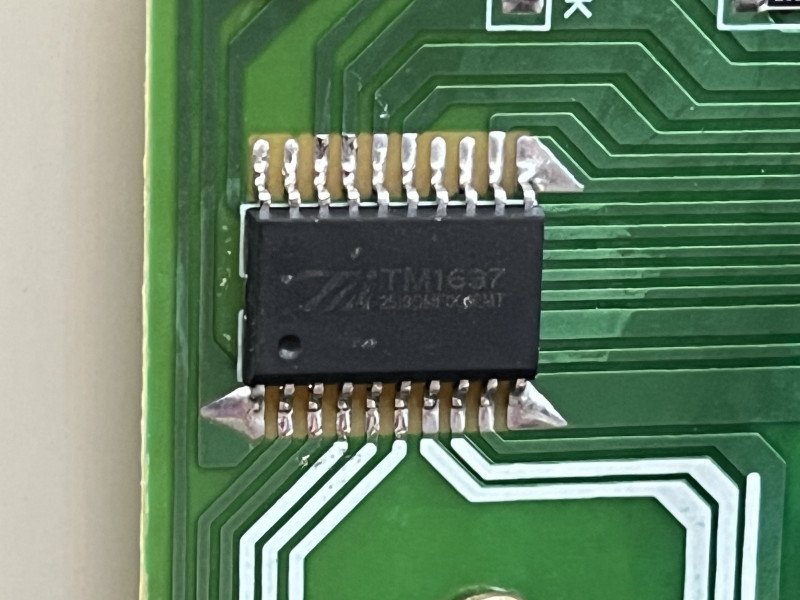

На плате с индикаторами есть драйвер светодиодных индикаторов:
Вот пожалуй и всё что можно сказать по поводу электроники.

Удалось узнать что защита от перегрева в нём есть. Я подозреваю что защитой от «короткого замыкания» может служить вот этот вот выключатель с надписью reset, а защита от перегрузки возможно и есть, но это не точно. Зачем-то имеется здоровенный резистор около реле, кажется что он может работать как датчик тока, а может быть это просто предохранитель, я не могу точно сказать.

Испытания

Дорогой читатель, я прошу прощения, но нагрузить трансформатор хорошенько я не могу, т.к. у меня в хозяйстве имеется латр всего на 500 Вт, а нагружать стабилизатор нормальным напряжением 220 вольт бессмысленно, т.к. в таком режиме трансформатор вообще не задействуется и греться не может.

Поэтому мы будем измерять только пределы стабилизации. Заранее прошу прощения за качество фото, в моей мастерской было темно.

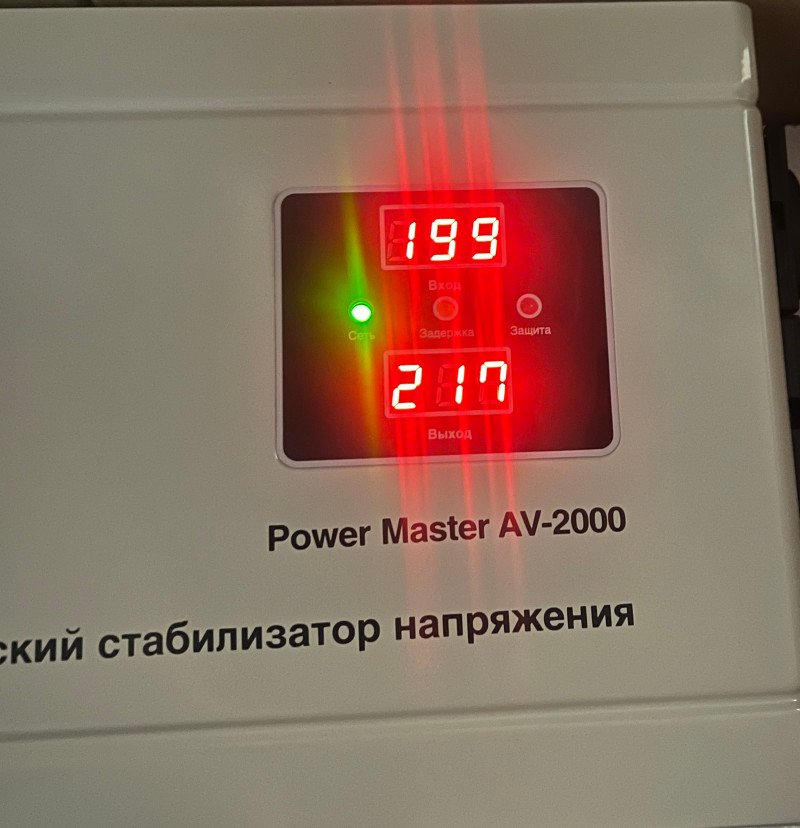

Первый щёлк случился на 200 вольтах:

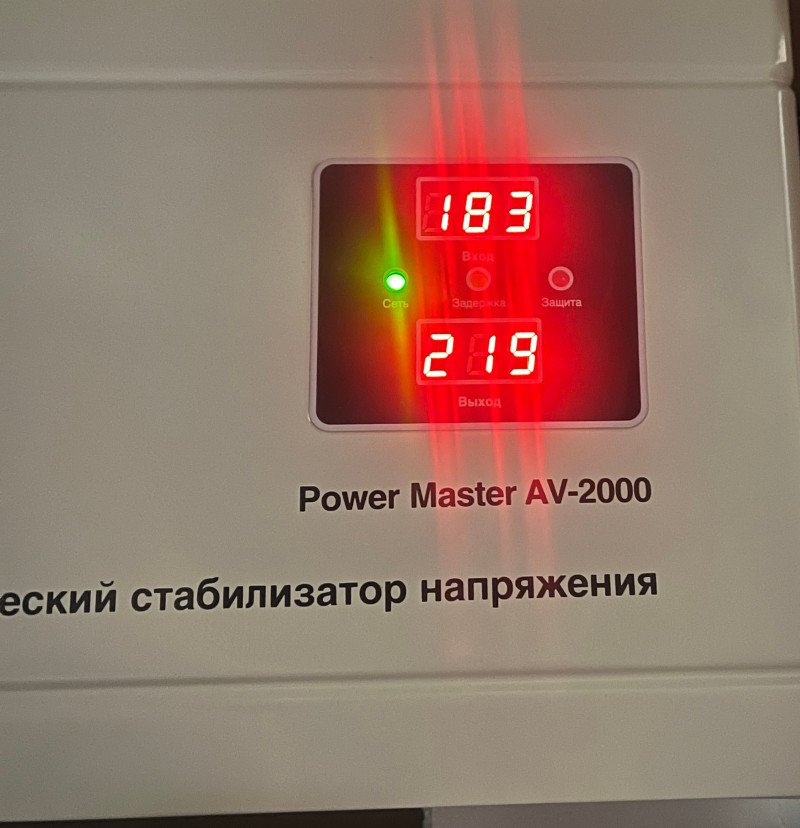

Второй щёлк на 180:

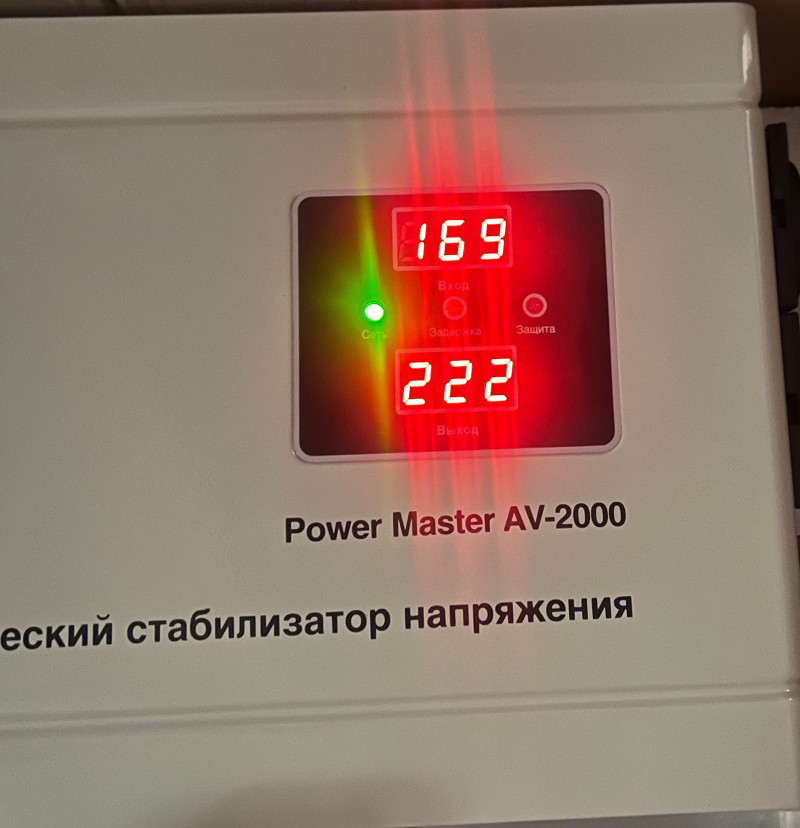

Третий щёлк на 170:

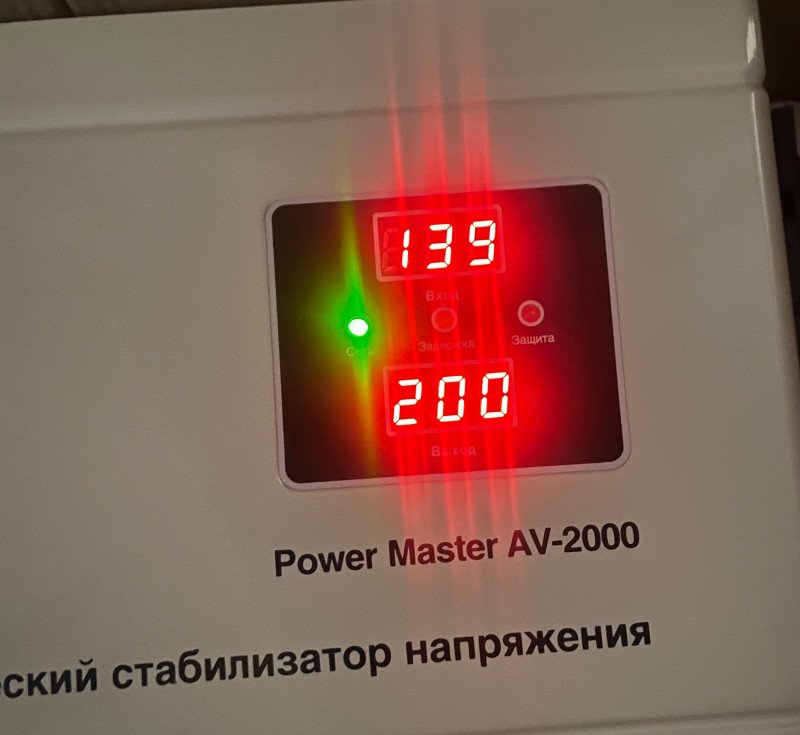

По всей видимости это нижний предел стабилизации, поскольку больше щёлков не было. И при напряжении 135 вольт выходное напряжение было уже сильно понижено:
Я думаю что под нагрузкой оно просядет ещё сильнее, так что будем считать что минимальное напряжение при котором ещё можно как-то работать будет 150 вольт.

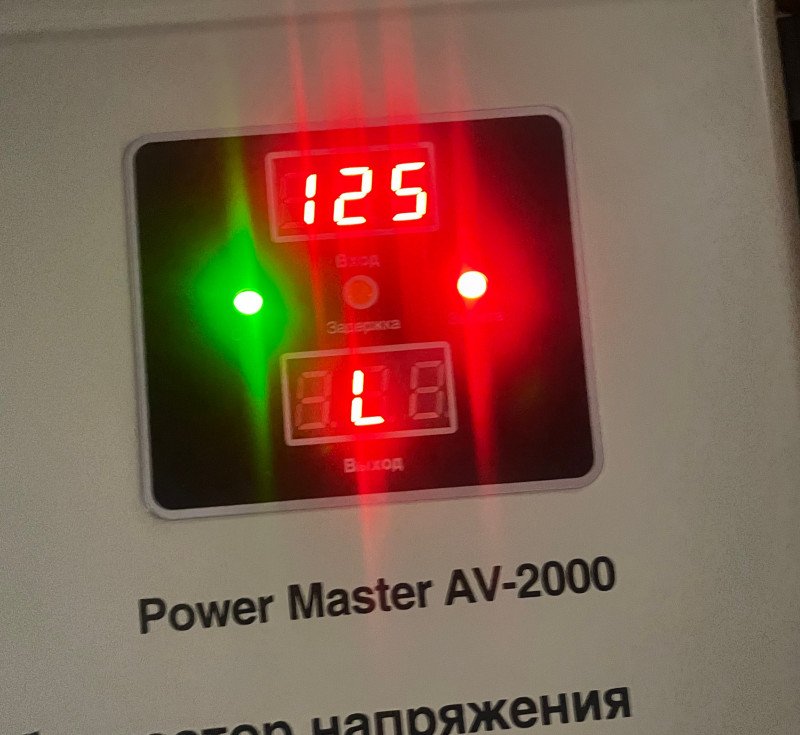

При напряжении 125 вольт стабилизатор отказался работать и выключил выход:
Теперь поехали в обратную сторону.

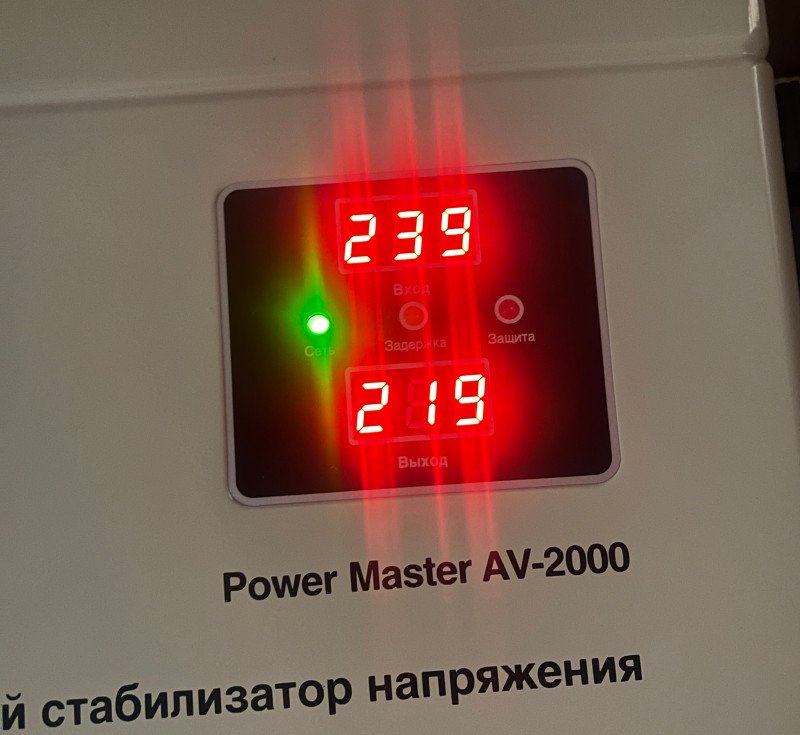

Четвёртый «щёлк» случился при напряжении 240 вольт.

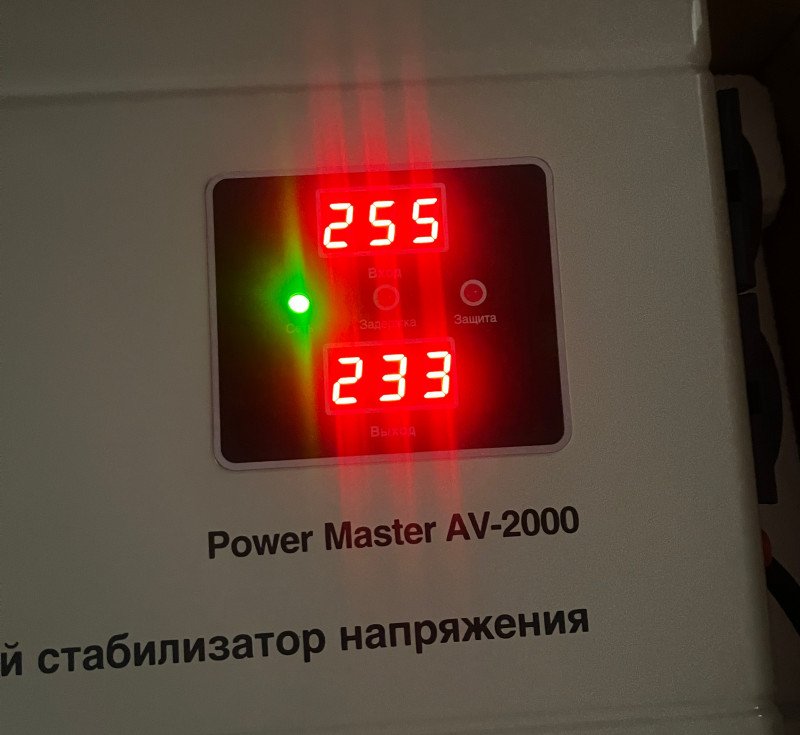

Ну а выше чем 250 вольт мой латр не умеет:
Но я подозреваю что больше щёлкать будет нечем, потому что релешек всего 4.
Так что будем считать что стабилизатор может стабилизировать напряжение в диапазоне 170-240 в. Если взять допустимое отклонение от номинального напряжения — 10% то в таком случае допустимое напряжение сети будет 150-250 В.

Итоги

Дорогой читатель, мне удалось при помощи «бонусов» и прочих промокодов купить этот прибор ещё дешевле чем он продаётся в магазине. За эти копейки грех вообще что-то наговаривать на такое устройство.
Хороший стальной корпус из стали толщиной в миллиметр, тороидальный трансформатор, большой, тяжеленный. Возможно он намотан алюминием, кто его знает, но во всяком случае у него даже есть защита от перегрева. Вероятно наш «штиль» будет получше, только по цене одного штиля можно купить 10 таких стабилизаторов.
Мой вердикт: за 2500 рублей (именно за столько я его купил) пойдёт.
