Портативный TFT-монитор 7" с композитными входами

Смотрел на озоне небольшой монитор диагональю 7" с композитными входами, для проверки камер и оборудования с аналоговым выходом видеосигнала (одноплатные ПК, видеомагнитофоны). Попался данный вариант за небольшую стоимость. В данном обзоре будет о нём.

Xарактеристики

Размер экрана: 7 дюймов
Соотношение сторон: 16:9
Яркость: 250 кд/м
Разрешение: 800x480
Аудио и видео: 2 видеовхода
Система: PAL и NTSC

Внешний вид

Монитор пришёл в картонной коробке с цветными картинками.

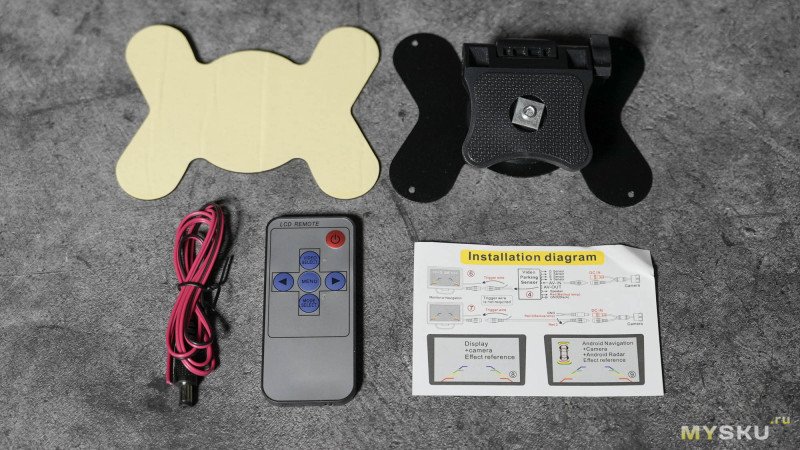

В комплекте поставки, кроме самого монитора:

— подставка с регулируемым углом наклона
— клейкая основа под подставку
— обрезанный провод питания с коннектором 5525
— пульт ДУ
— брошюра

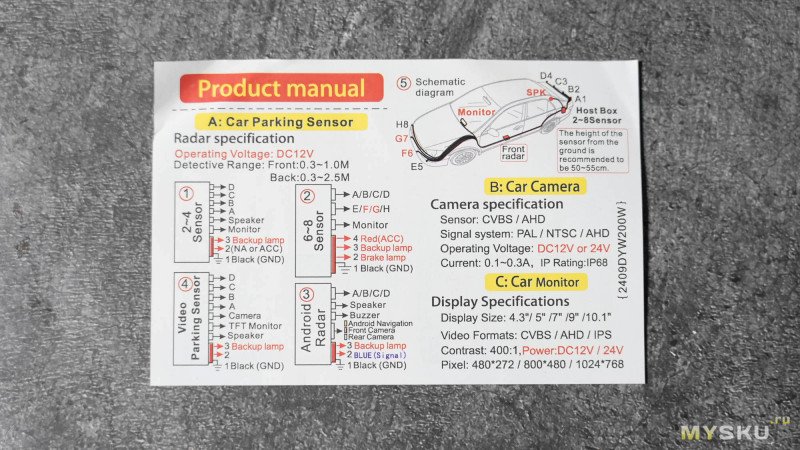

На брошюре нарисована примерная съема подключения монитора. Один из очевидных сценариев применения таких мониторов — вывод изображения с парковочной камеры заднего вида в автомобиле.


Монитор изначально установлен в специальный врезной кожух.

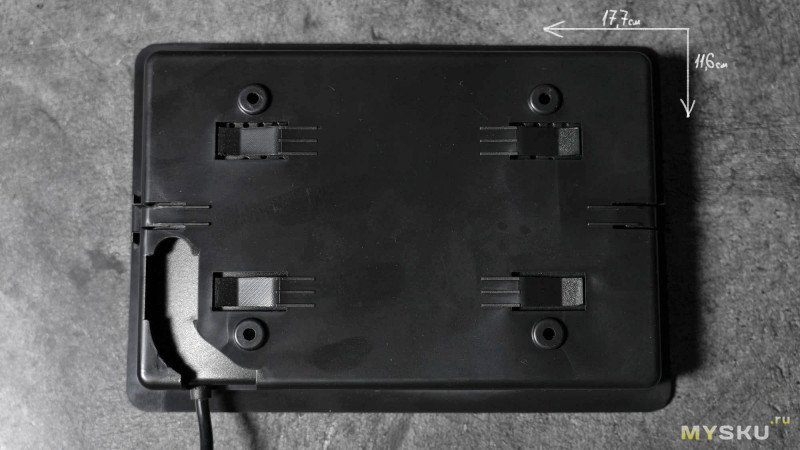

Сзади на кожухе находятся четыре отверстия для крепления к приборной панели или к стене.

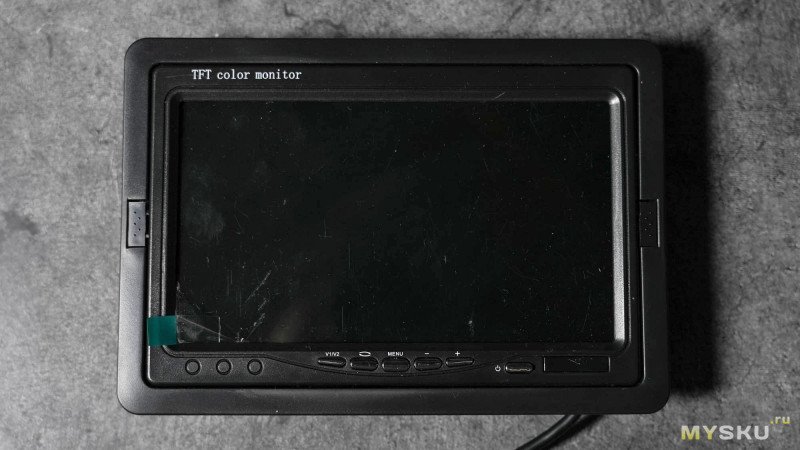

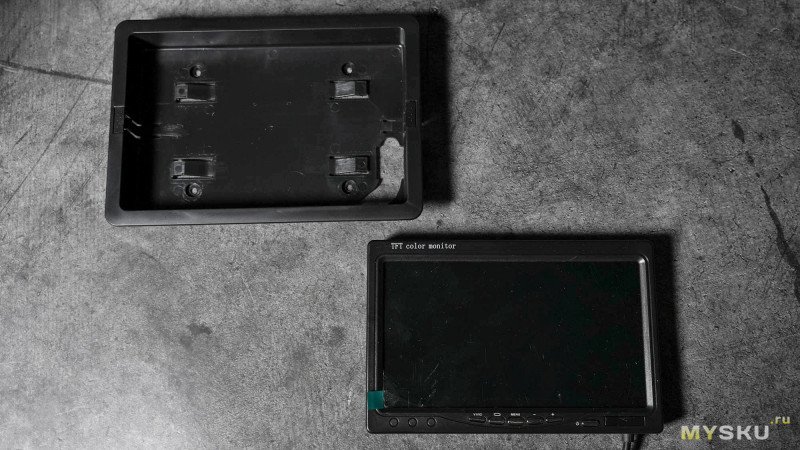

Дисплей монитора покрыт транспортировочной плёнкой, наверху надпись TFT Color Monitor. Диагональ 7", заявленное разрешение 800х480, матрица ожидаемой паршивости — то бишь TN. Извлечь монитор из кожуха можно, нажав на фиксирующие кнопки по бокам слева и справа.


Теперь вид аккуратнее и компактнее

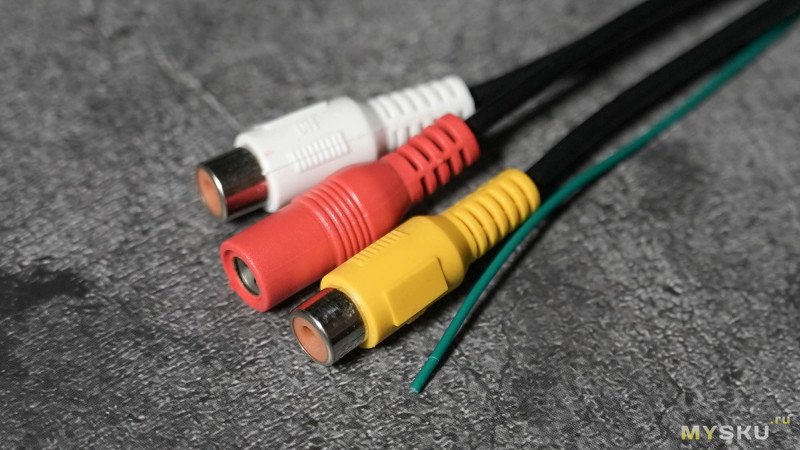

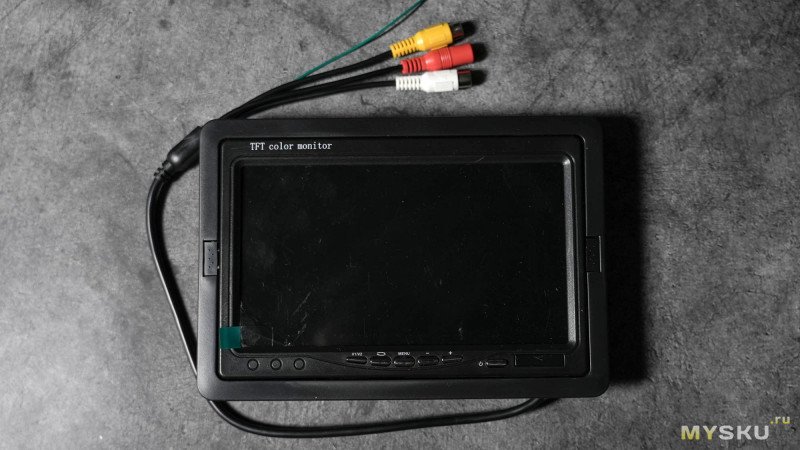

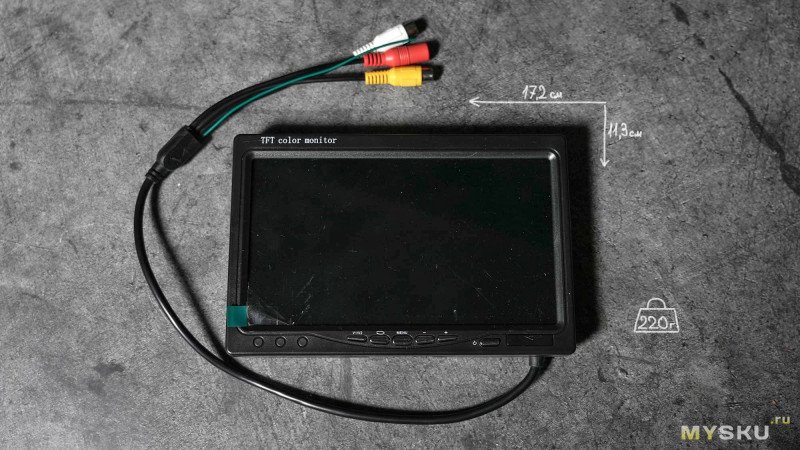

Из корпуса выходит несъёмный шнур с двумя «тюльпанами» (ОБА — видеовходы) + DC (9-30В) + таинственный зелёный проводок, — предположу играет роль триггера: будучи подключённым к плюсовому контакту фары заднего хода, даёт сигнал на запуск монитора сразу с картинкой заднего вида.

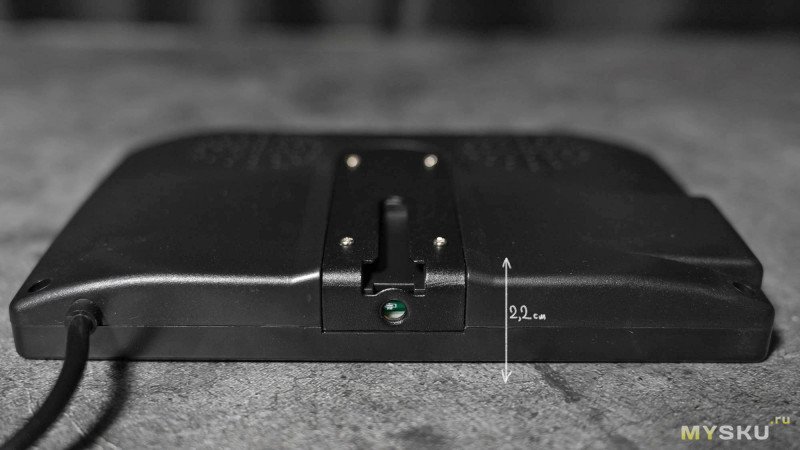

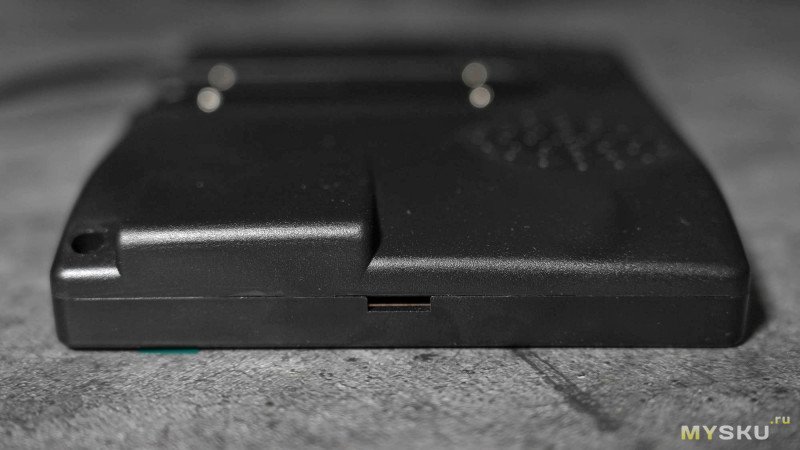

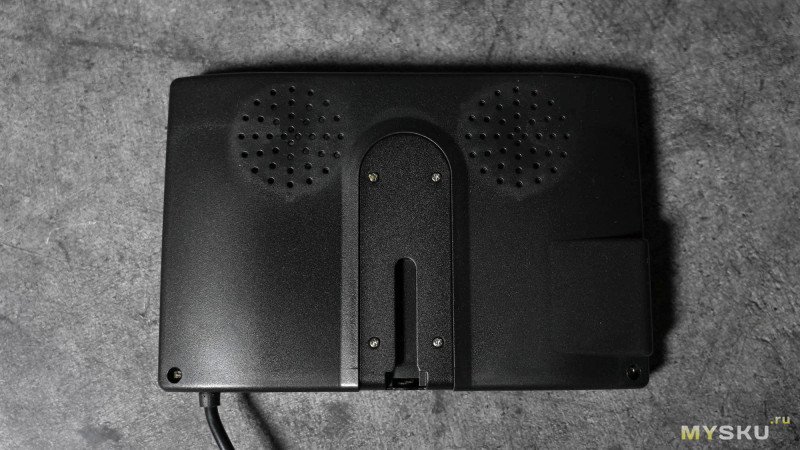

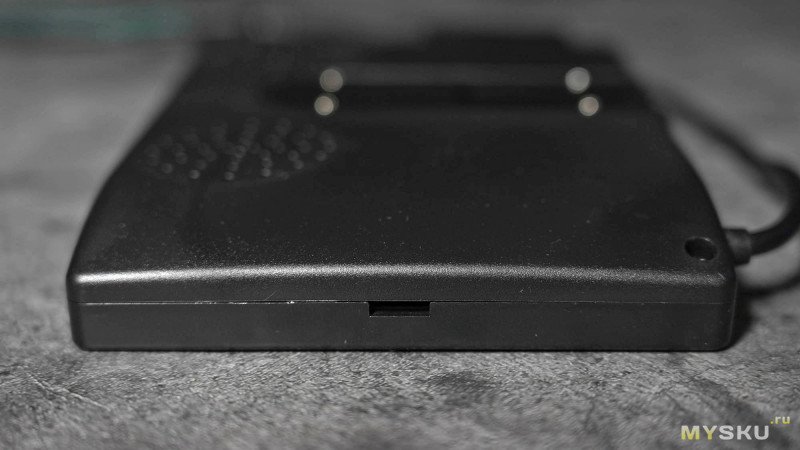

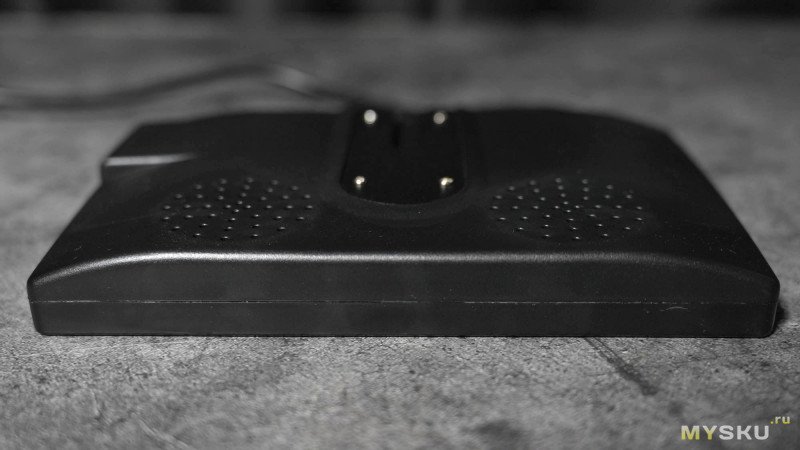

На обратной стороне монтажная щель для установки монитора на штативы или мэджик армы. Выше — две прорези под, казалось бы, стереодинамики.

Внизу резьба 1/4"


Наверху, с левого и правого торцов — ничего нет.



Никаких динамиков внутри нет, разобрали корпус.

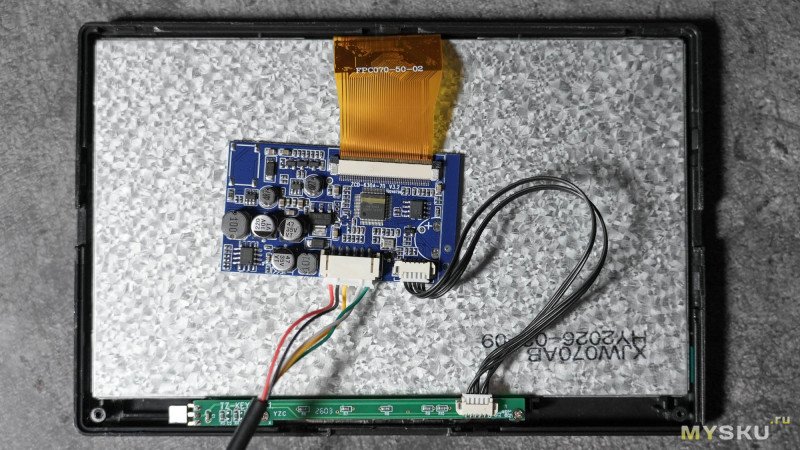

Плата с основной электроникой находится в центре.

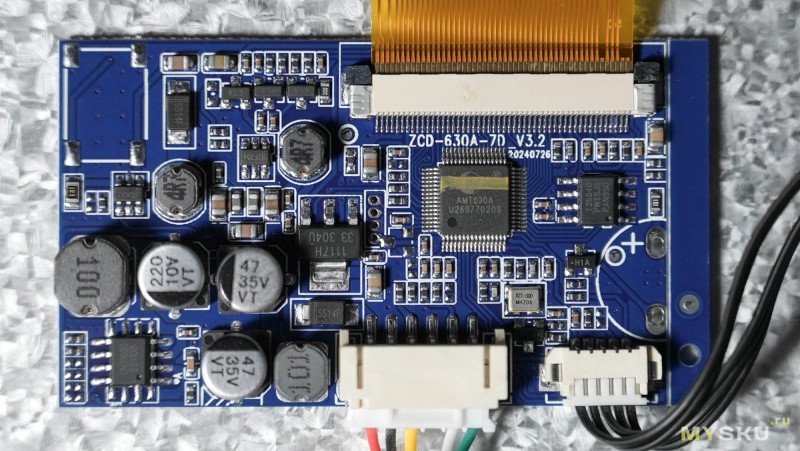

Видеоконтроллер AMT630A. Микросхема T25S40 — SPI NOR Flash память объемом 4 Мбит (512 Кбайт). За питание отвечает CN3903C — понижающий импульсный DC-DC стабилизатор со входным диапазоном 9-30В.

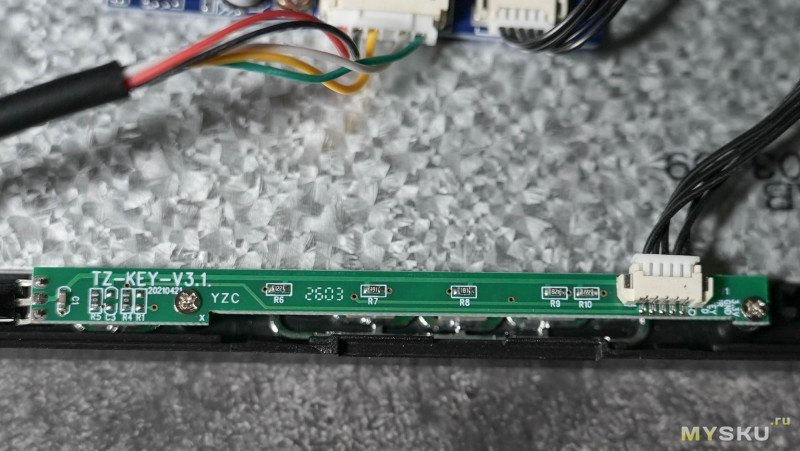

Плата с кнопками управления и ИК-приёмником.

Меню и настройки

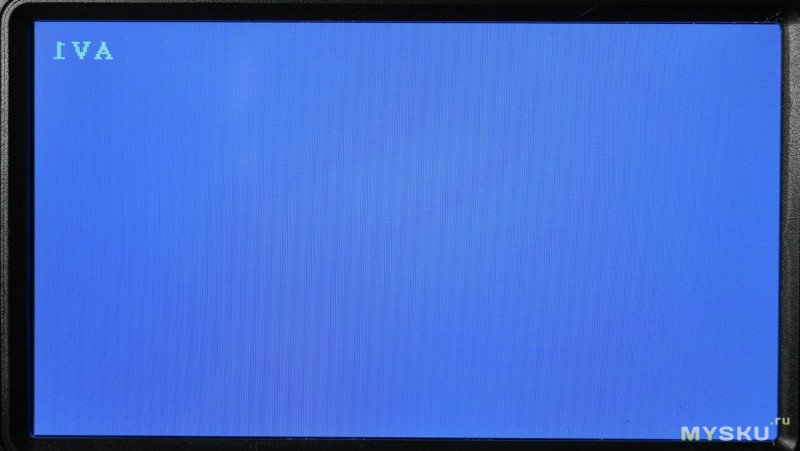

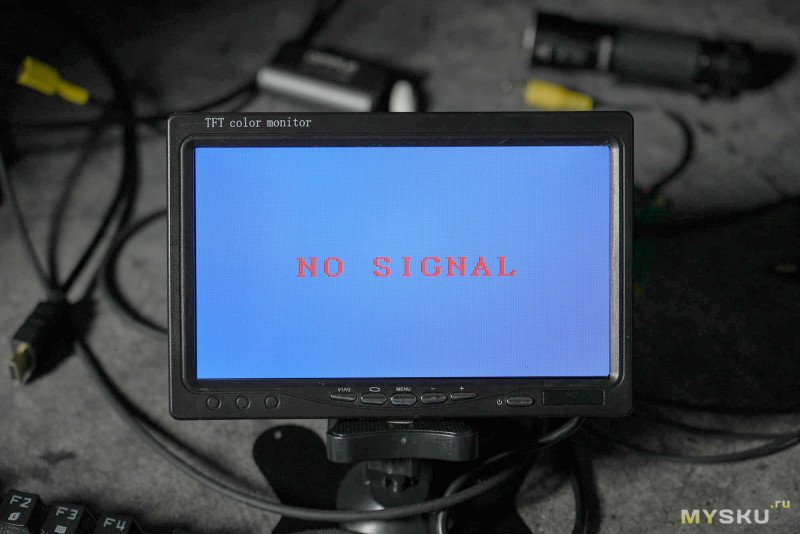

При включении без подачи видеосигнала, монитор светится синим цветом, что заметно издалека. Это плюс — сразу видно, что сигнала нет, также есть надпись No Signal. В некоторых мониторах выводится простой чёрный фон, веселья ради, наверное.


Самая первая кнопка слева, судя по надписи, переключает входы AV1 и AV2.

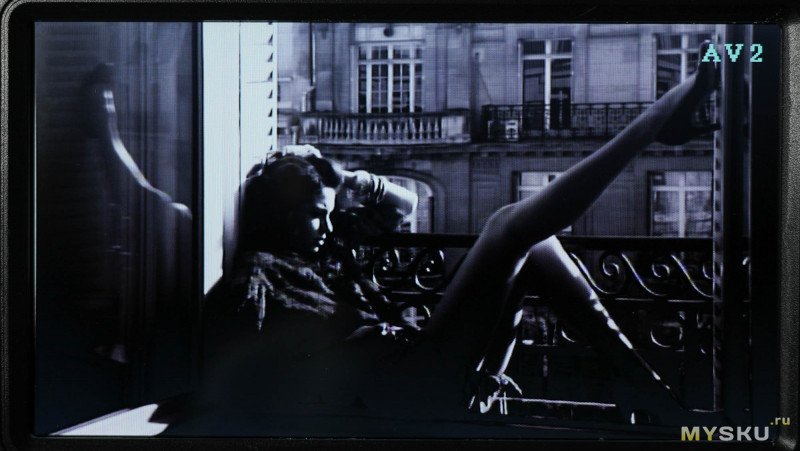

AV2 выводит картинки с жёлтого тюльпанного входа, AV1 — с белого.

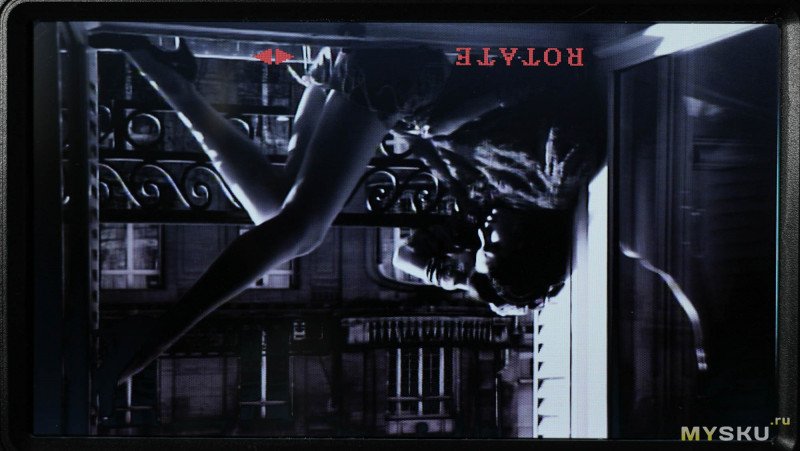

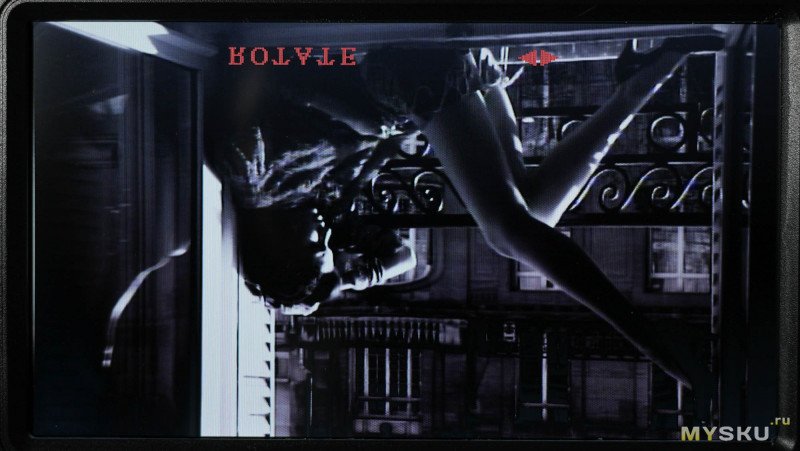

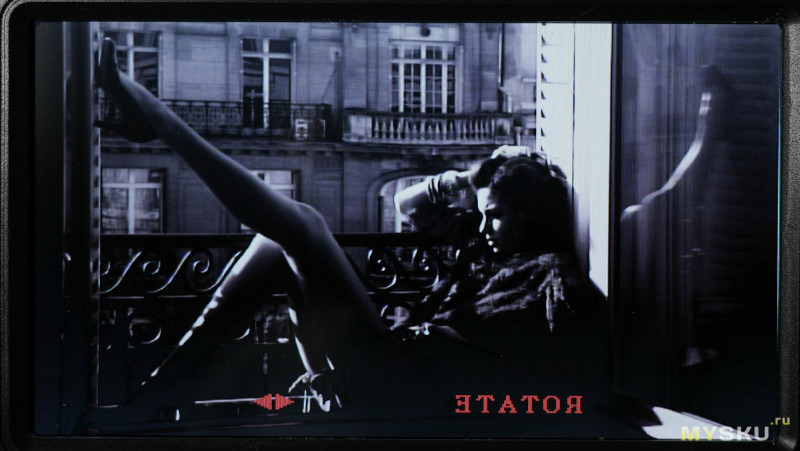

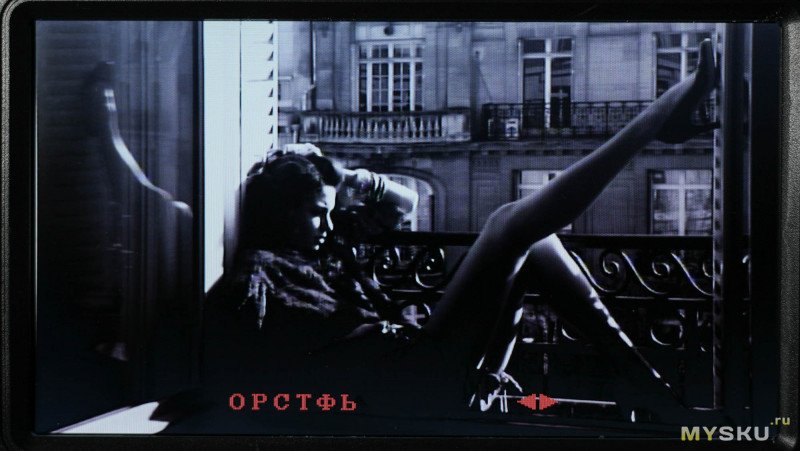

Вторая кнопка в ряду отвечает за переворот и отзеркаливание изображения.

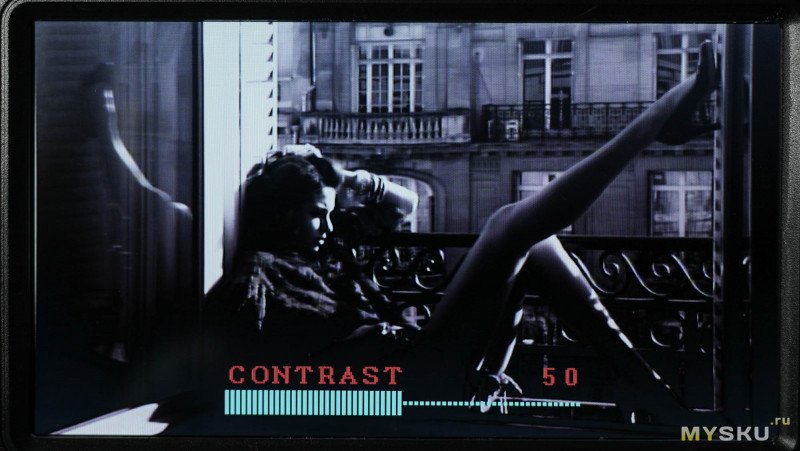

Следующая кнопка «меню» — с настройками яркости, контраста, насыщенности, оттенка.
Всё по 50%, трогать не стал.


Далее можно выбрать язык (русский есть).

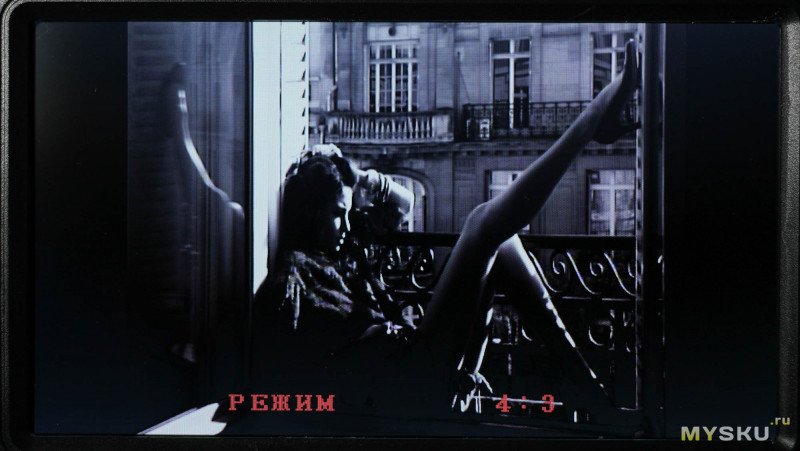

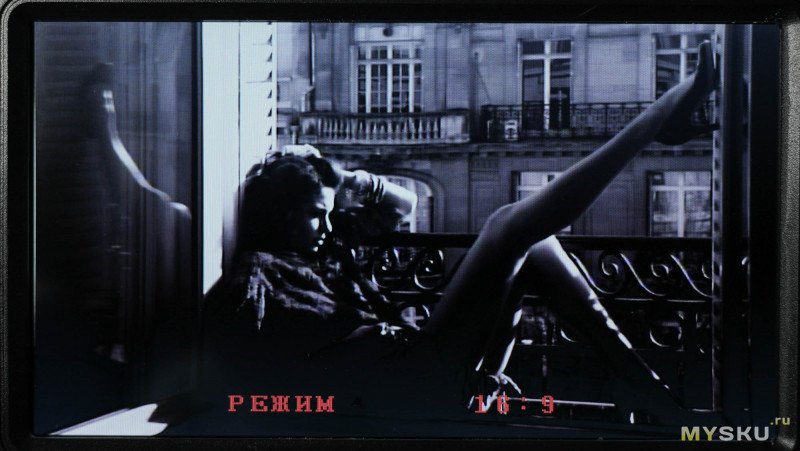

Пропорции 16:9 и 4:3



Парковочные линии, а последнее — непонятно что, ни на что не влияет.

Тесты

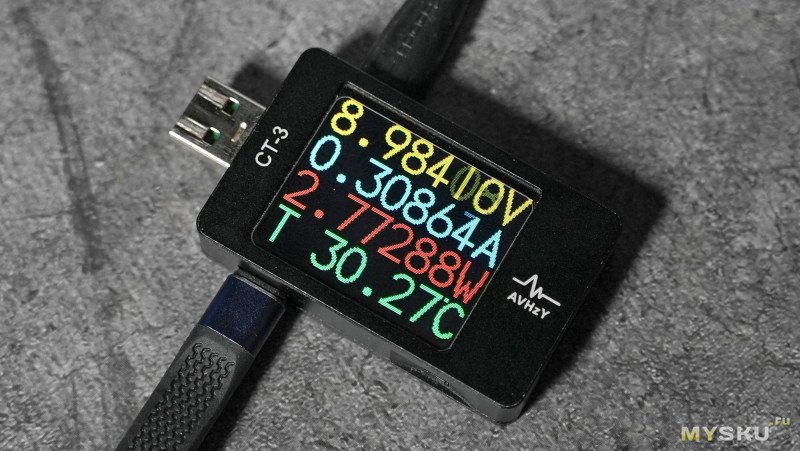

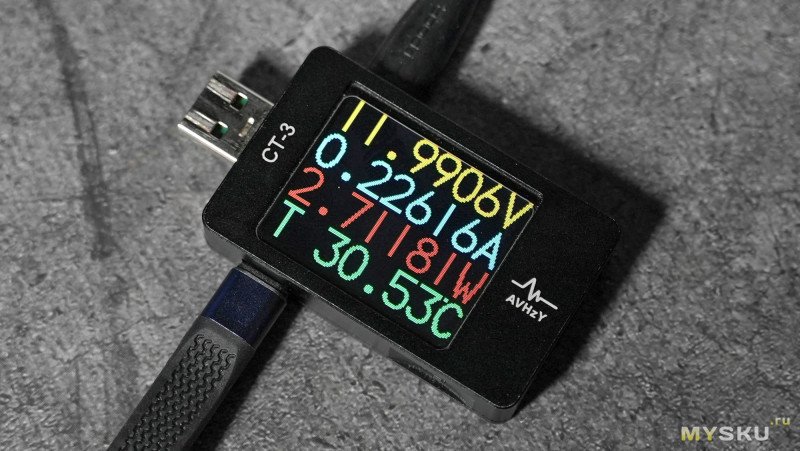

Работать монитор начинает от 9В (ест 308мА), при 12В (потребляет 226мА)

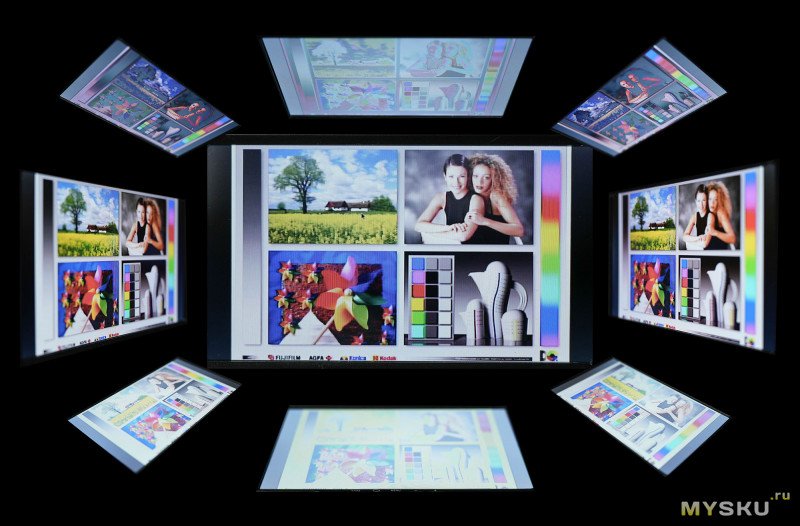

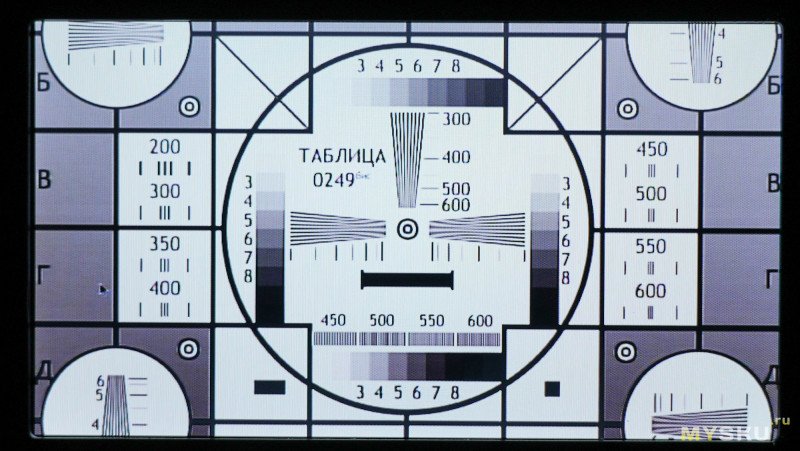

Углы обзора ожидаемо плохи для дешёвой TN-матрицы.
При скользящем взгляде слева и справа — неплохие углы.

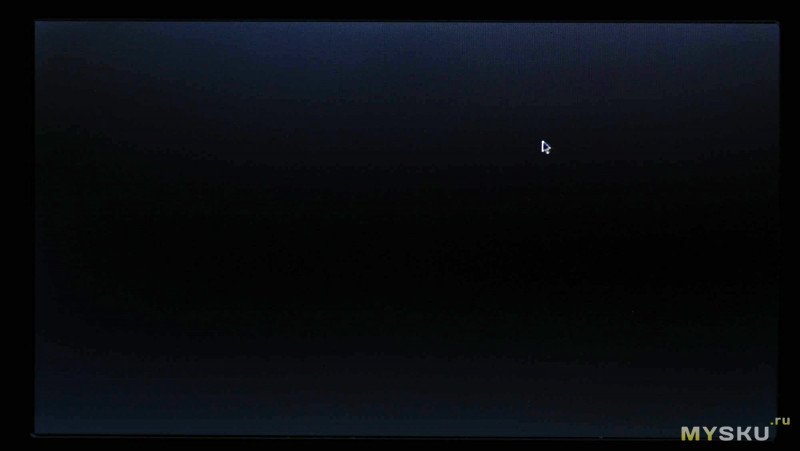

Glow-эффект на чёрном фоне в темноте, конечно имеется

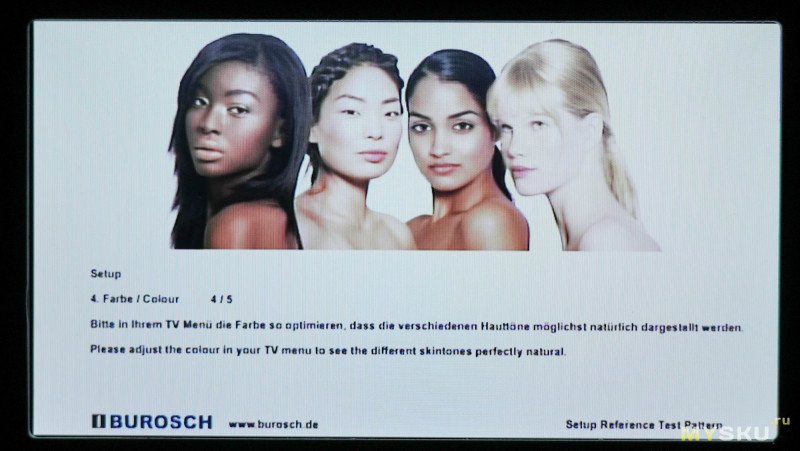

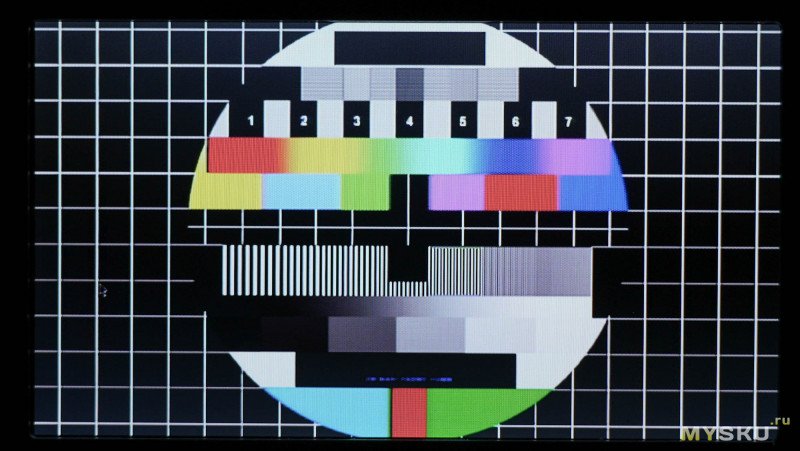

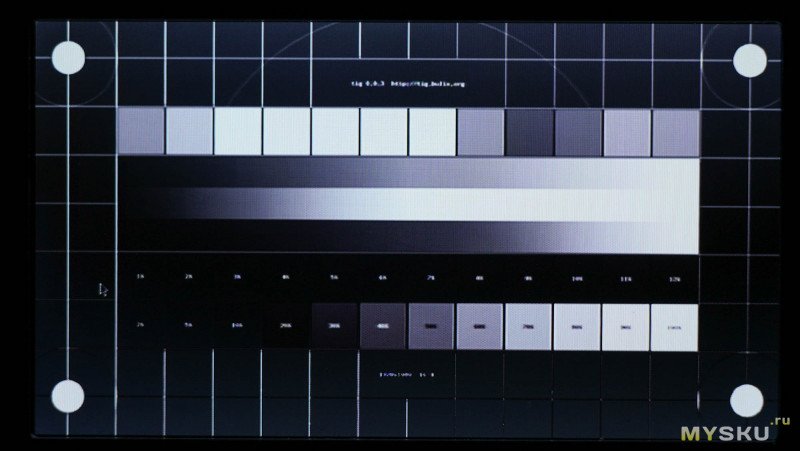

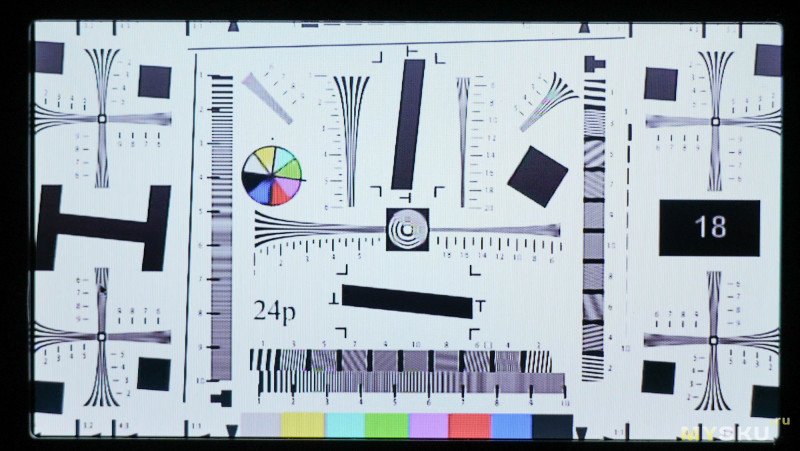

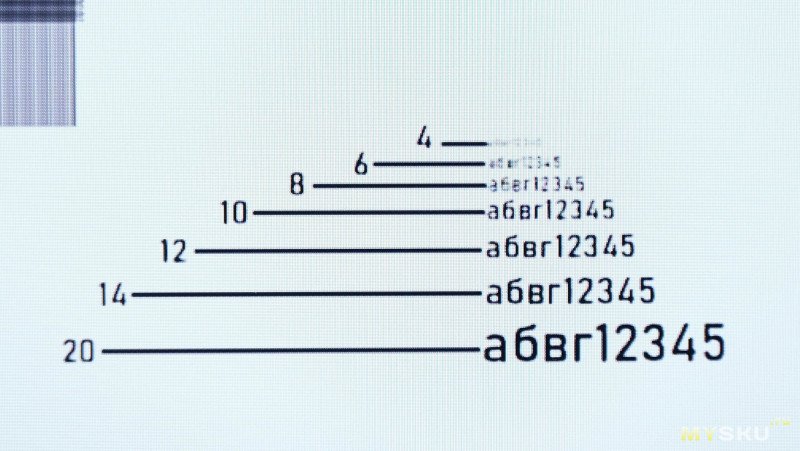

По поводу разрешения 800х480 есть сомнения. Я создал тесовую картинку с разрешением 800х450, которое вписывается в пропорции 16:9 и идеально заполняет весь экран, но сомнения никуда не ушли. Добавил несколько строк с тестовыми надписями разным шрифтом. Самый мелкий шрифт, который хорошо читаем — 10-й.

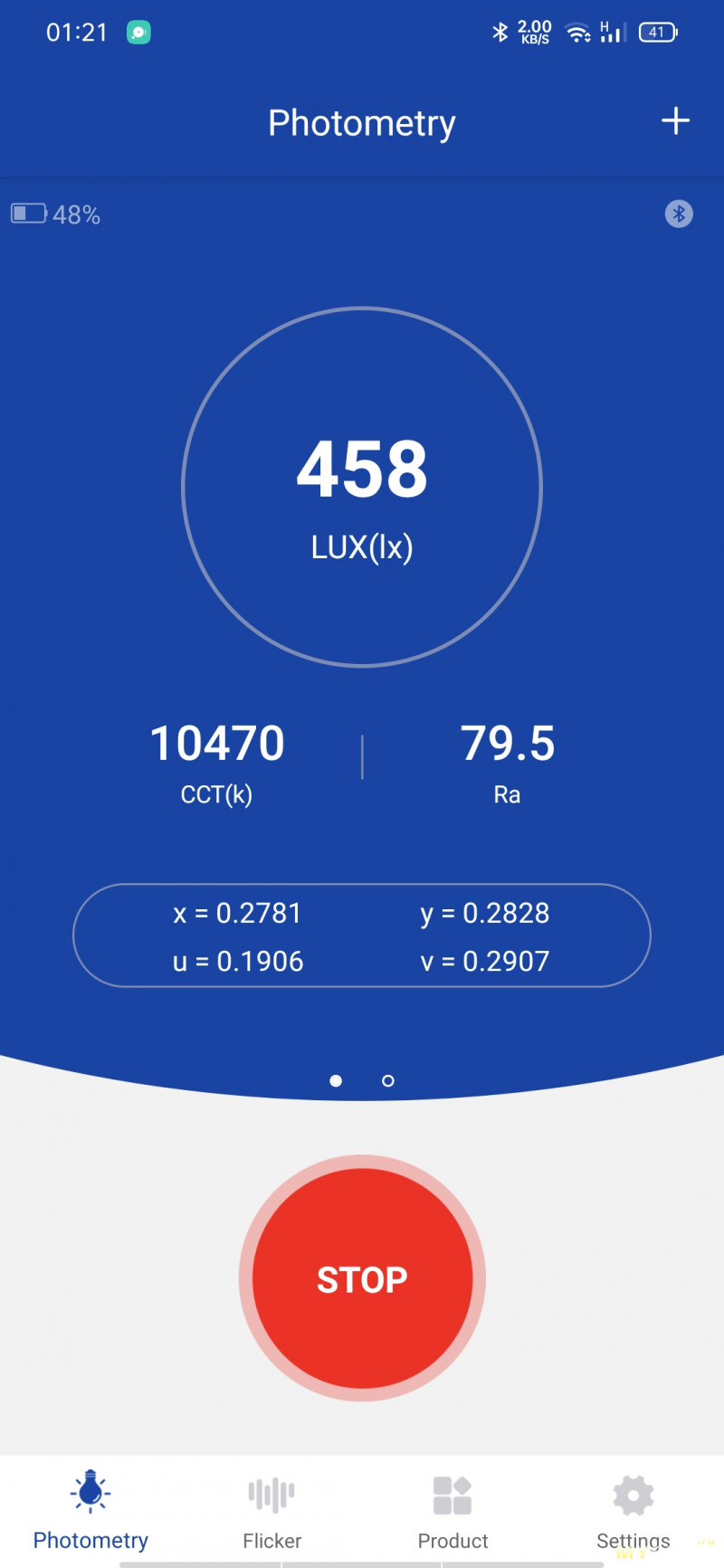

Яркость подсветки не меняется, всегда постоянна, 460лкс в центральной части.

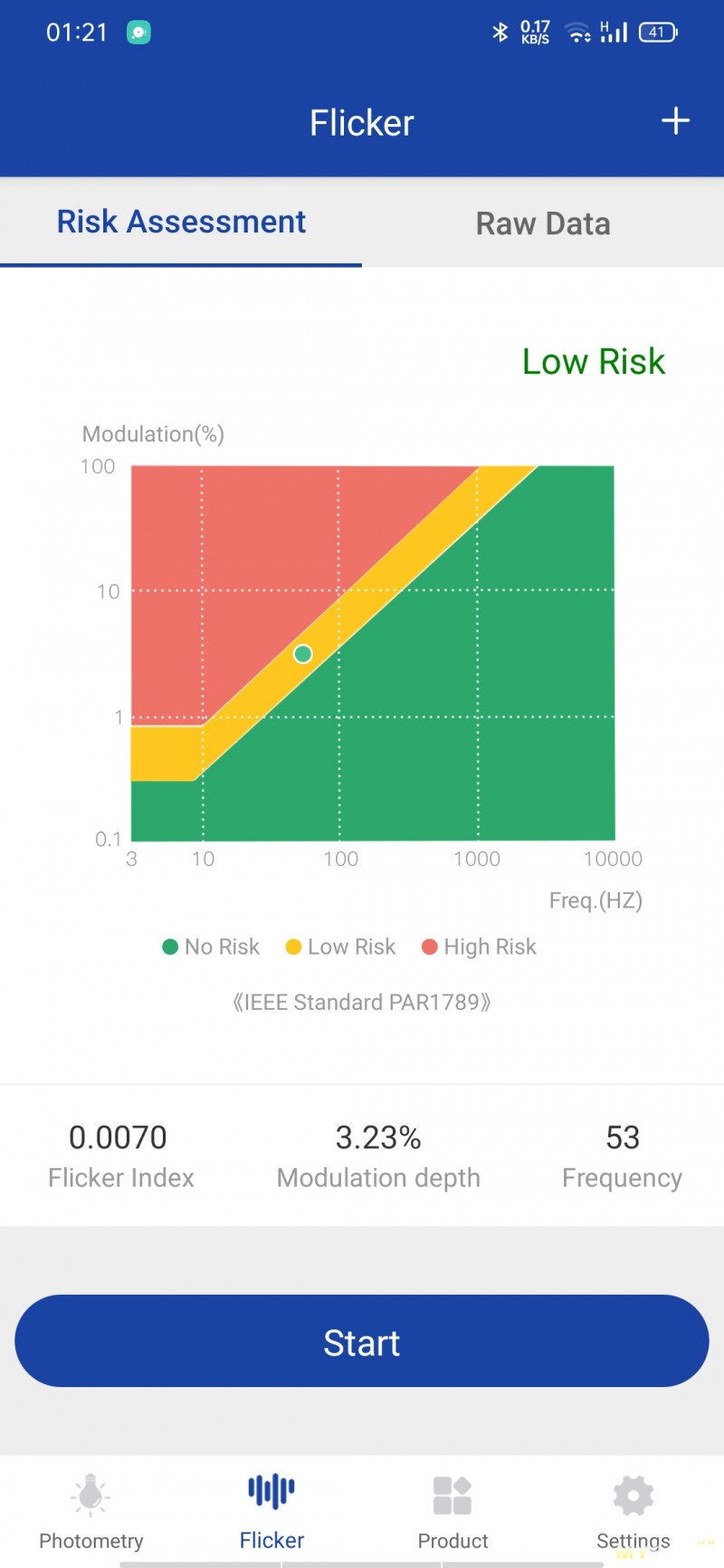

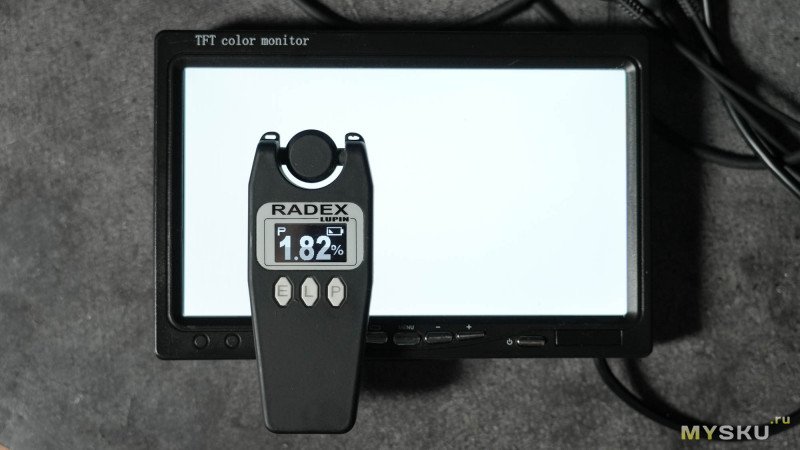

ШИМ-мерцание подсветки на безопасном уровне до 5%

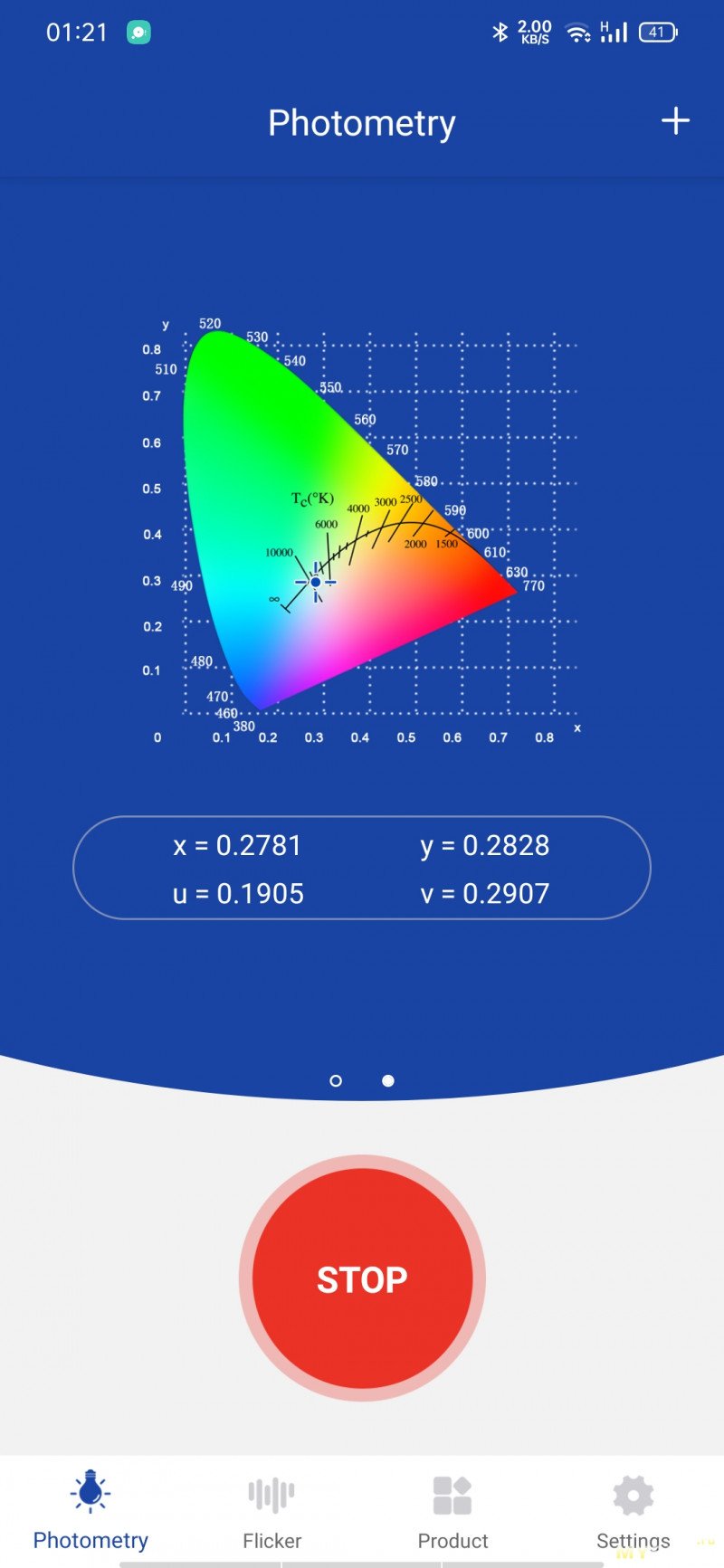

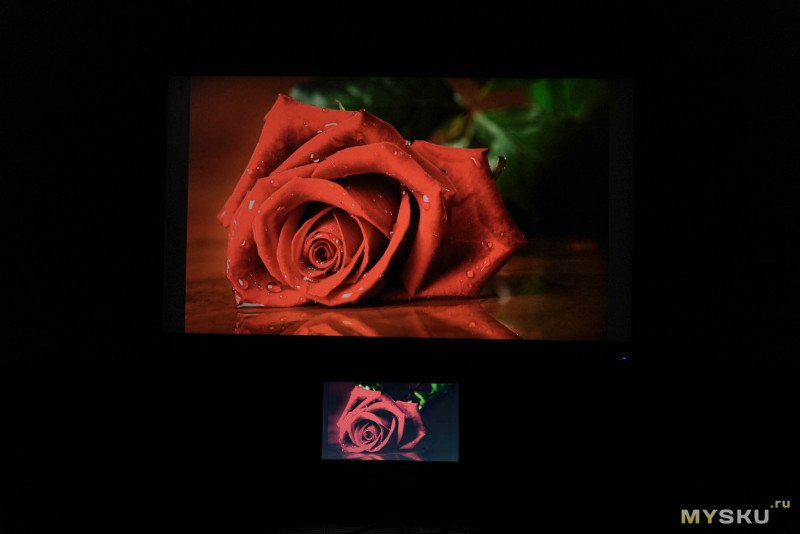

Отображение красного цвета в сравнении с хорошим настольным IPS-монитором с полным охватом sRGB. Так визуально.

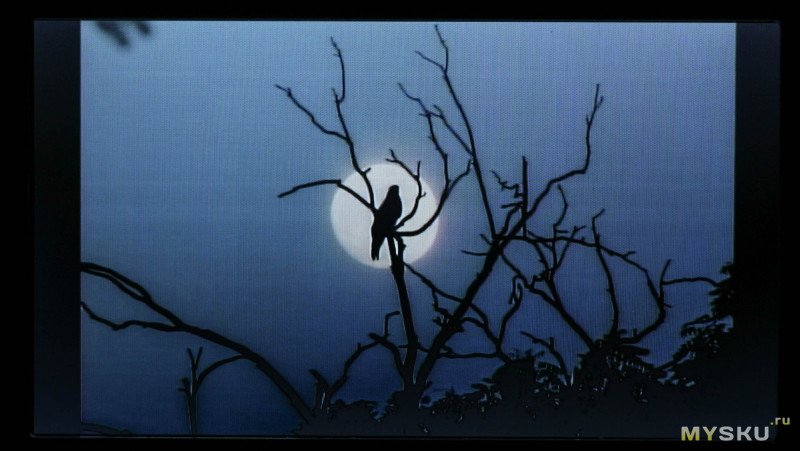

Просто цветные картинки.

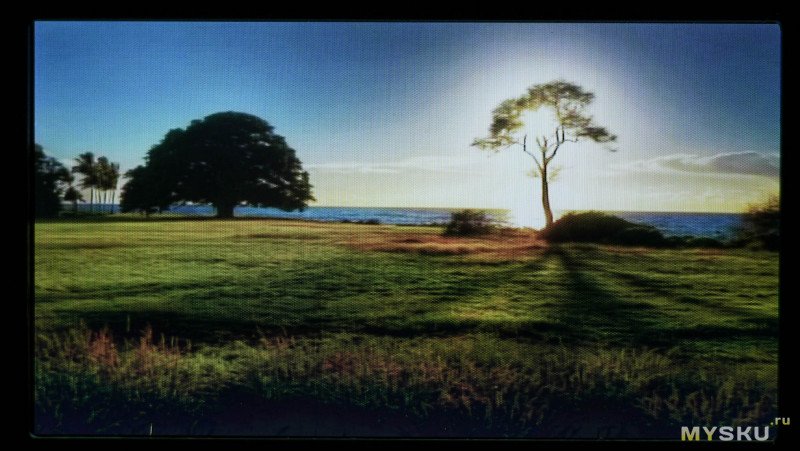

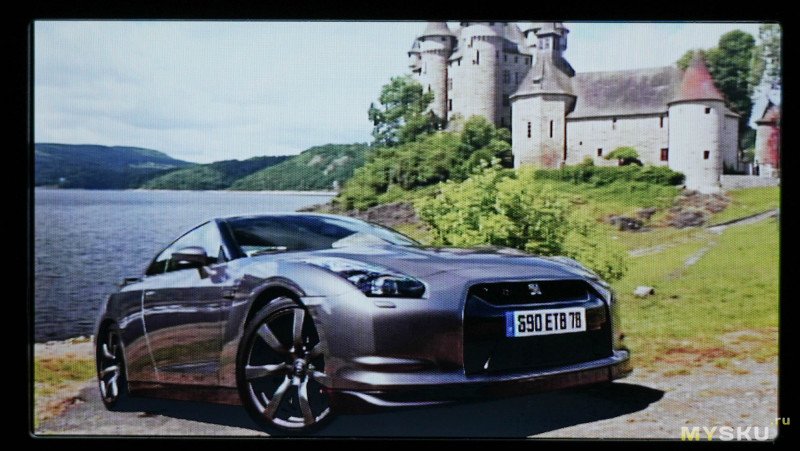

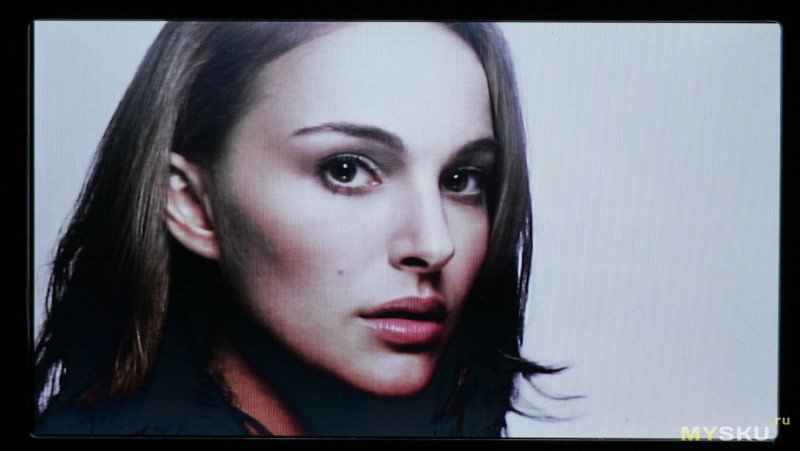

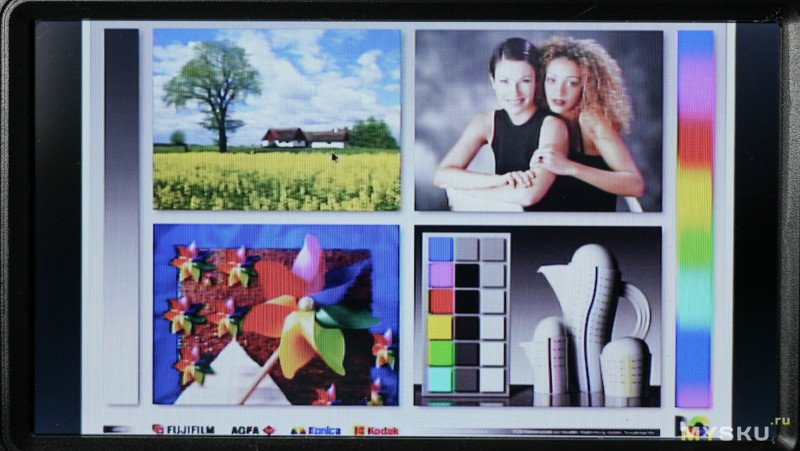

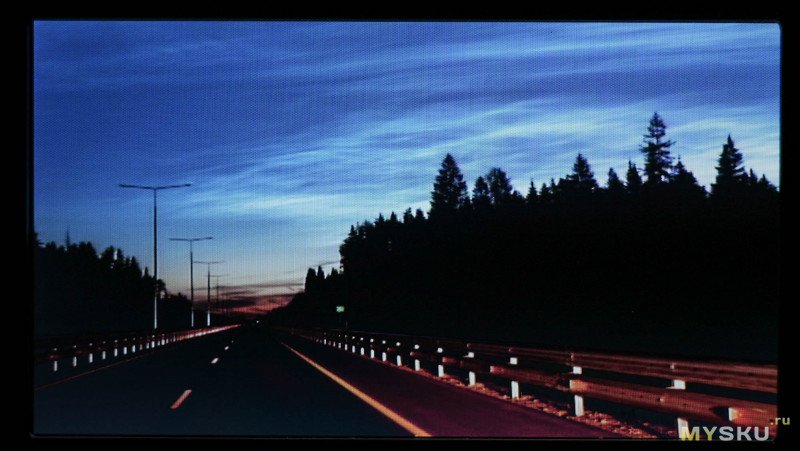

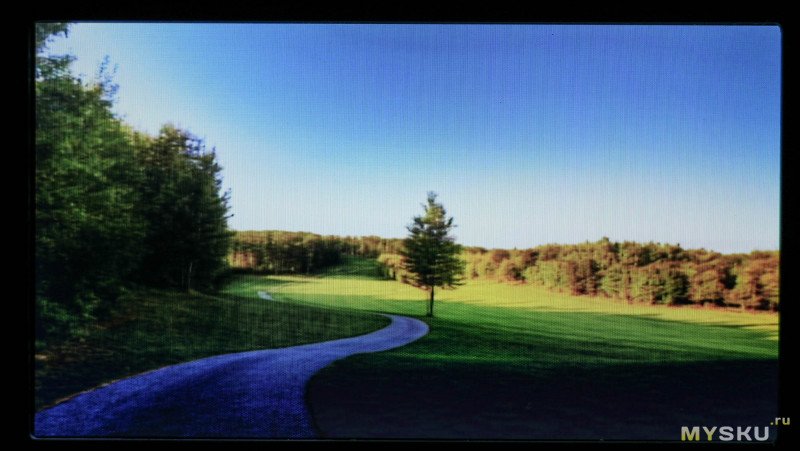

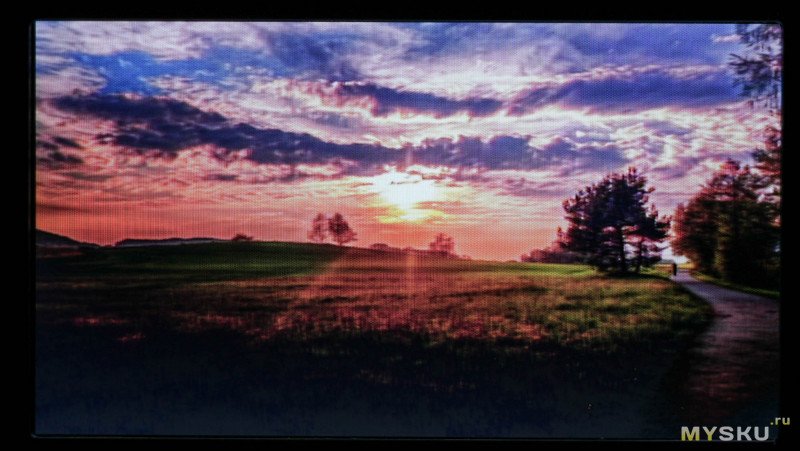

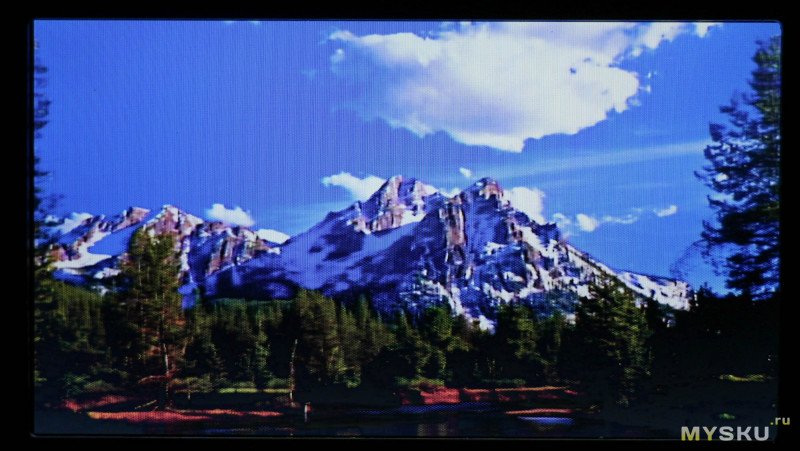

Каких-то невероятно чётких и красочных видов ожидать не приходиться, но посмотрим ради обзора. Разрешение низкое, динамический диапазон цветов маленький, холодная температура цвета, и аналоговая «плёночная» фактура картинки.

Подключаю девайсы

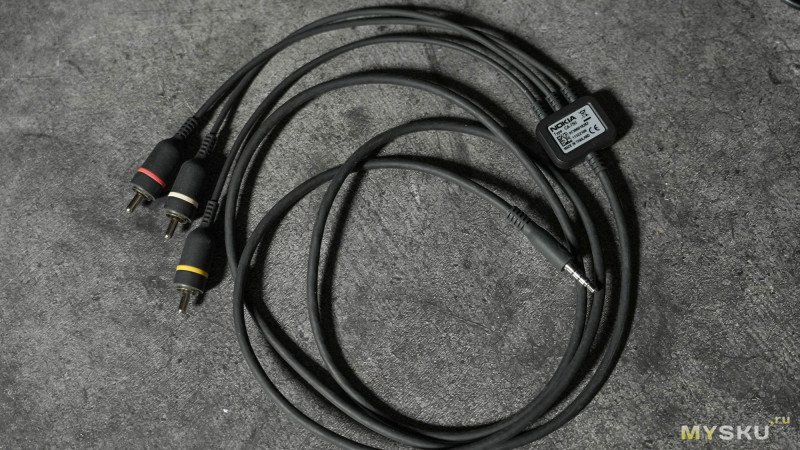

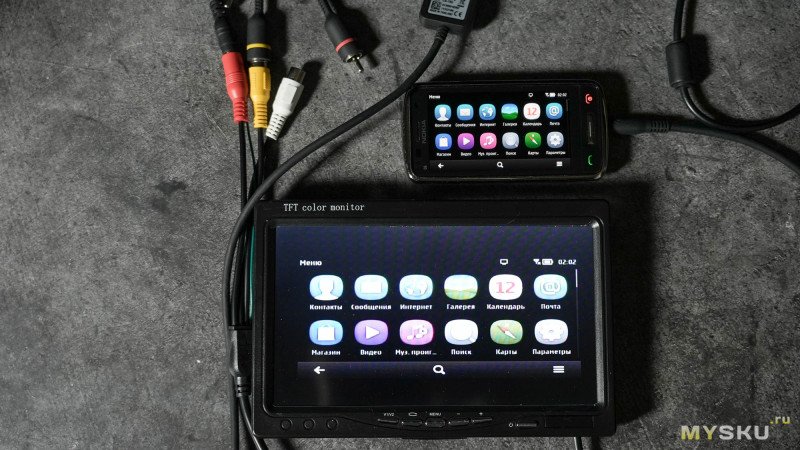

Посредством TV-OUT кабеля Nokia CA-75U что-нибудь подключу к этому монитору.

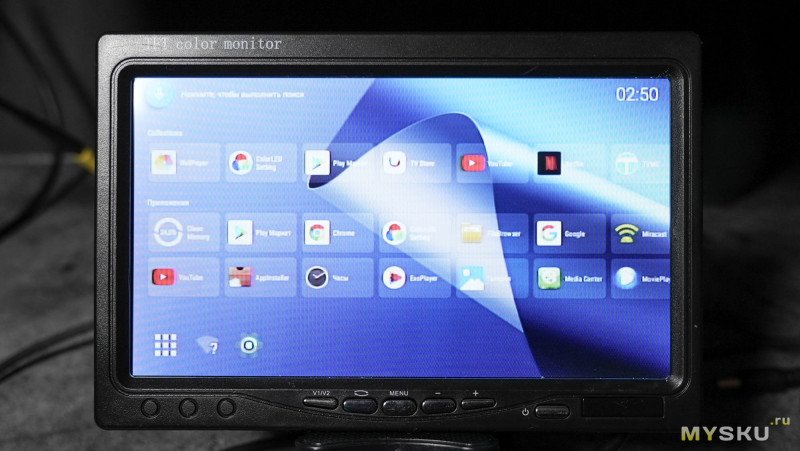

Подключил Android-TV бокс, надписи под значками меню едва ли читаемы, но работает.


Старый, но всё ещё работающий сенсорный смартфон Nokia.

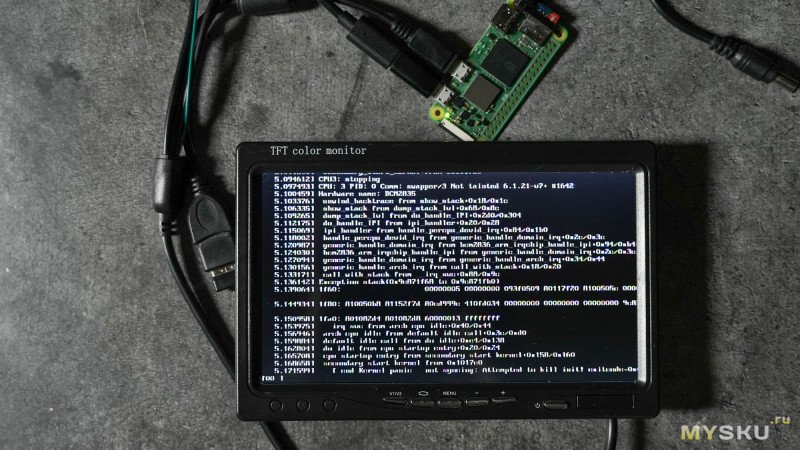

Одноплатник Raspberry PI Zero (к нему я специально припаял «тюльпан» для вывода аналогового видео, — его и воткну в монитор). Работает.

Выводы

Изначально это парковочный монитор, но под мои задачи подходит, благо недорого. К качеству картинки иллюзий не питал. Наличие здесь пульта ДУ наверное плюс, но обхожусь и без него. Работает и ладно. Из готовых вариантов дешевле за 7-дюймовку ничего не нашёл.
