TrendVision TDR-721S 2K видеорегистратор и GPS информер

Сегодня рассмотрим комбинированное устройство для автомобилистов от TrendVision. Модель TDR-721S сочетает в себе
2k видеорегистратор на процессоре Novatek NTK96675 и матрице SONY STARVIS IMX307 и встроенный GPS/Глонасс для работы в режиме спидкам. И все это с экраном 3" и фирменным магнитным креплением со сквозным питанием. Подробнее под катом.


Содержание и быстрая навигация по тексту:
Введение
Упаковка и комплектация
Внешний вид
Меню регистратора
Установка
Работа регистратора
Работа GPS
Мобильное приложение
Заключение

Введение
Линейка видеорегистраторов TrendVision TDR-721S содержит две модели с одинаковой начинкой:

Старшая модель PRO имеет дополнительную FullHD камеру, наличие которой позволяет вести запись в два канала одновременно.
Обозреваемая модель без второй камеры, однако, ее можно докупить и подключить, разъем есть и прошивка позволяет.

Характеристики:
Конструкция видеорегистратора: обычная, с экраном
Процессор: Novatek NTK 96675
Матрица: SONY STARVIS IMX307
Количество камер: 1
Количество каналов записи видео/звука: 2/1
Запись видео: 2560×1440 при 30 к/с
Функции: датчик удара (G-сенсор), GPS, ГЛОНАСС, детектор движения в кадре
Запись: времени и даты
Звук: встроенный микрофон
Матрица: CMOS 1/2.8"
Угол обзора: 170° (по диагонали)
Ночной режим: есть
Функция WDR: есть
Материал линз: стекло
Защита от записи: есть
Запись события в отдельный файл: есть
Питание: от бортовой сети автомобиля, от ионистора (суперконденсатора)
Диагональ: 3" IPS
Разрешение: 640х360
Беспроводное подключение: Wi-Fi
Поддержка карт памяти: microSD (microSDHC) до 128 Гб
Особенности: крепление на магните, крепление на присоске, функция спидкам
Рабочая температура: -30… +65 °C
Габариты: с фильтром CPL: 96*56.5*34 мм / с фильтром CPL и креплением: 96*135*34 мм
Наверх ▲

Упаковка и комплектация
Поставляется устройство в коробке из плотного картона с яркой полиграфией:

Изготовлен регистратор в Китае.
Гарантия на регистратор активируется по QR коду на коробке. Гарантия 12 мес.
Открываем:

Регистратор находится во вставке из защитного материала. Под ней остальной комплект.
Комплектация TDR-721S:

• Регистратор;
• Крепление на ветровое стекло ( вакуумная присоска);
• Крепление на ветровое стекло (двухсторонний скотч);
• Клипсы для проводки кабеля;
• Адаптер питания в прикуриватель;
• Кард-ридер micro SD;
• Инструкция (русский язык).

Рассмотрим комплектацию подробнее.
Блок питания устройства от 12 -24 В выдает 5 В 2 А:

Кабеля длиной 3,5 метра хватит для скрытой проводки в салоне автомобиля. Но вот угловой разъем питания устаревшего типа — мини usb.
Есть предохранитель в плюсовом контакте:

Инструкция на русском языке:

Два типа крепления на стекло: съемное на вакуумной присоске и постоянное на скотче:

дают пластиковую лопаточку снимать скотч.
Быстросъёмное магнитное крепление:

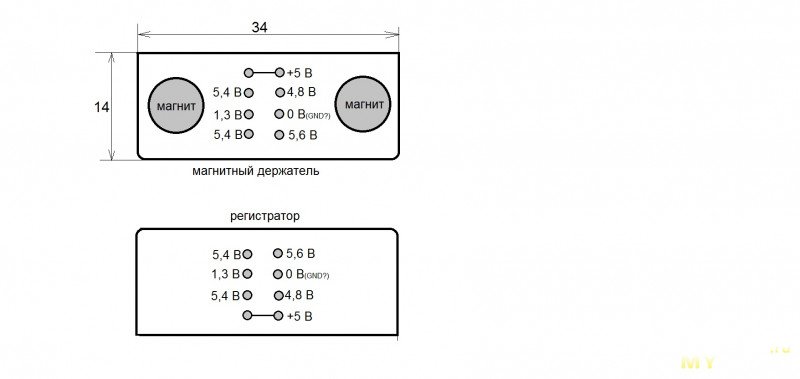

В этом креплении размещен модуль GPS/GLONASS, и туда же приходит кабель питания и там разъем 3,5 мм дополнительной камеры.
Устройство для чтения карт памяти микро SD на компьютере:

Его добавляют в комплект, так как регистратор не дает доступ к файлам при подключении к компьютеру.
Наверх ▲

Внешний вид
Внешний вид TrendVision TDR-721S

Типовой черный прямоугольный корпус со скругленными углами, качественно собран на защелки. Размеры: 96х56х23 мм.
Объектив камеры с поворотным CPL фильтром, состоящий из 6 стеклянных линз имеет диаметр 35 мм и выступает из корпуса регистратора на 10 мм.
Питание регистратора осуществляется только от бортовой сети автомобиля, у него конструктивно нет встроенного аккумулятора, а завершение записи происходит благодаря использованию ионистора (суперконденсатора) ёмкость 2.5 Ф.
Перед-зад корпуса:

Спереди есть окошко для патч-антенны, которая используется в других моделях гибридов в таком же корпусе.
Почти всю заднюю часть регистратора занимает экран 3" с физическими размерами 66х38 мм.
Верх-низ:

Сверху расположено углубление под магнитный кронштейн, там еще две кнопки управления: включение/остановка записи и блокировка записанного файла.
Снизу слот под карту микро SD до 128 Гб и многочисленные вентиляционные прорези.
С боков:

Кнопок управления по две с каждого бока. Слева кнопки вверх/вниз (они же звук и яркость), справа — меню и ОК.
Масса устройства:

Потребление тока при записи:

Наверх ▲

Меню регистратора
Секция регистратора:





Есть датчик удара, HDR/WDR и датчик движения — необходимые функции современной модели. Для парковочного режима необходимо внешнее питание устройства.
Удобно, что отдельно настраиваются режимы (разрешение записи, экспозиция, яркость) для съемки днем и ночью. При этом задается время начала и конца ночного режима.
Разрешение при съемке:

до 640х480.
Цикл записи: 1, 2 или 3 мин.
Секция настройки:




Настраиваются штампы даты, времени, логотипа на видео. При наличии GPS- координаты, скорость.
Версия ПО и баз GPS «из коробки» до обновления:

Страница для обновления прошивок и баз камер.
Наверх ▲

Установка
Установка видео регистратора в автомобиль на ветровое стекло:

запись начинается автоматически. Нагрев при работе есть, а так как нет аккумулятора, переживать за надежность не нужно.
Время холодного старта GPS 5 минут, горячий старт менее 1 минуты — после этого на экране (и на записи) отображается скорость транспортного средства в км/ч.

Углы обзора IPS экрана устройства широкие, яркость высокая (настраивается), цвета сочные.
Снаружи авто:

да такой регистратор не предназначен для скрытой установки, зато его можно быстро снять.
Магнитное крепление в деле:

неодимовые магниты держат цепко. Удобное решение.
Наверх ▲

Работа регистратора
Пример записи в максимальном разрешении:

Файл записи 1 мин «весит» на карте 106 МБ.

Для просмотра на компьютере файлов и места на карте надо воспользоваться ПО RegistratorViewer, у меня оно выдает ошибки карт.
Остальные примеры на яндекс диск в оригинале (youtube влияет на качество ролика):
Город днем
Город ночь
Трасса пасмурно
Со звуком
Наверх ▲

Работа GPS
Режим SpeedCam подразумевает собой оповещение о камерах и радарах с помощью встроенного модуля GPS и установленной базы радаров и камер.
Предупреждения о знаках (функция определения знаков — AI) выводятся на экран и голосом (все настраивается). При превышении допустимой скорости экран моргает красным и идет звуковой сигнал. После проезда издает короткий сигнал.
Помимо знаков ограничивающих скорость (они забиты в базу и постоянно обновляются) есть еще предупреждения о
контроле средней скорости:

возможных засадах ДПС:

камерах контроля светофоров:

радары типа «стрелка»:

треногах:

и прочих камерах:

Предупреждение о камерах происходит за примерно 400 м от места, это позволяет скорректировать скорость заранее. О знаках +10 м.
Содержание баз знаков и камер очень полное и актуальное, есть даже камеры установленные 3 недели назад и знаки стоящие в деревнях.
В основную базу входят Россия, Беларусь, Казахстан, Латвия, Литва, Эстония, Молдова, Финляндия.
Наверх ▲

Мобильное приложение
Мобильное приложение для Android TV Connect

используется для базовых настроек регистратора, доступу к отснятому материалу и обновлений ПО.
Соединяется с регистратором по wifi:

Отснятый материал надо сначала загрузить на смартфон:

После обновления прошивок:

Базы данных камер и знаков можно обновить через компьютер, закинув файл в корень карты памяти.
Наверх ▲

Заключение
TrendVision TDR-721S записывает видео неплохо, даже несмотря на то, что для сенсора IMX307 (количество эффективных пикселей: 1945 (H) * 1097(V) ~2,13 Mpix) 2K уже интерполяция.
Есть много настроек, дневной/ночной режим. Экран большого размера.
Но главное его достоинство — это большая и точная база камер и дорожных знаков, радар-детектор с ним уже не нужен. Ну а на новых засадах ДПС, коллеги водители моргнут фарами >_<
Наверх ▲

Спасибо за просмотр. Удачных покупок!
