Паяльная станция FNIRSI DWS-200

Данная модель поддерживает работу с двумя рукоятками: F210 и F245, работает от сети и развивает мощность до 200Вт, обеспечивая моментальный нагрев жала. Дисплей крупный, яркий, есть куча ячеек для размещения запасных жал, а так же конструкция для их быстрой замены, в том числе на «горячую».

Характеристики

Распаковка и внешний вид

Впервые пришла картонная коробка без ламинации.

В основном отсеке была размещена база и площадка для удержания и обслуживания рукоятей. В полном комплекте в дополнительной коробочке лежат две ручки, крокодилы на гибких ножках, а так же 9 типов жал двух типоразмеров.

Вот они поближе в одном кадре. Для F210 рукояти их всего три штуки.

Станция смотрится симпатично, на лицевой стороне расположен большой экран, под которым находятся кнопки управления, а на верхней грани вставка из термостойкого силикона под три крупных жала и три мелких.

По бокам под резиновыми заглушками спрятаны крепления для «третьей руки». Сзади разместили разъем питания со сменным предохранителем, гнездо для подключения кабеля рукояти, Type-C дял обновления прошивки, кнопку выключения и контакт для соединения с подставкой.

Ручки практически не отличаются друг то друга, разинца лишь в посадочных площадках.

Подставка выглядит шикарно, я бы такую просто отдельно купил за разумные деньги, увидев раньше. Угол фиксатора меняется, так же есть место для размещения пяти жал, в основании расположена сменная площадка с щеткой для очистки нагара.

Сбоку можно прикрутить регулируемую «лапку» для фиксации кабеля. Над щеткой имеется металлическая гребенка разного размера для быстрой замены жал «на горячую».

Достаточно зацепить область с нагревательным элементом за вырез и потянуть рукоять. После этого либо надавить на установленное в верхней части, либо «подобрать» снятое ранее и зафиксировать, уперев кончик в отверстие подходящего размера. Довольно удобно придумано.

Желтый провод нужен для работы спящего режима, так что не забудьте его подключить. После сборки комплект выглядит массивно, особенно если подключать манипуляторы. Для максимальной экономии места базу можно сдвинуть выше, а подставку разместить на переднем плане.

После каждого включения или смены жала нужно нажимать кнопку "Ок", что не особо удобно, но дополнительно защищает пользователя от ожогов при смене комплектующих.

Левая кнопка на главном экране позволяет переключаться между тремя пользовательскими значениями температуры.

Стрелки меняют значение с заданным шагом, либо ускоренным заполнением при удержании.

Центральная кнопка меняет вид и тип отображаемых данных.

Последняя кнопка открывает основные параметры системы. Среди них настройка шага изменения температуры, а так же блокировка её изменения стрелками на главном экране.

Далее настройки спящего режима, ячеек предустановленных значений

Имеется калибровка по трем точкам: 150, 250 и 350 градусов. Так же можно изменить яркость и громкость звуков.

Последние два пункта позволяют сменить язык системы и сбросить настройки на стоковые.

Как писал выше, при соединении рукояти и базы, будет работать спящий режим. Активируется он при установке жала в подставку. При остывании до заданной температуры, активируется таймер до перехода в режим ожидания.

Точность нагрева измерял с помощью обычной термопары мультиметра, что не совсем правильно, но тем не менее разброс оказался небольшой. В случае чего, всегда можно откалибровать контроллер в идеал в распространенных диапазонах.

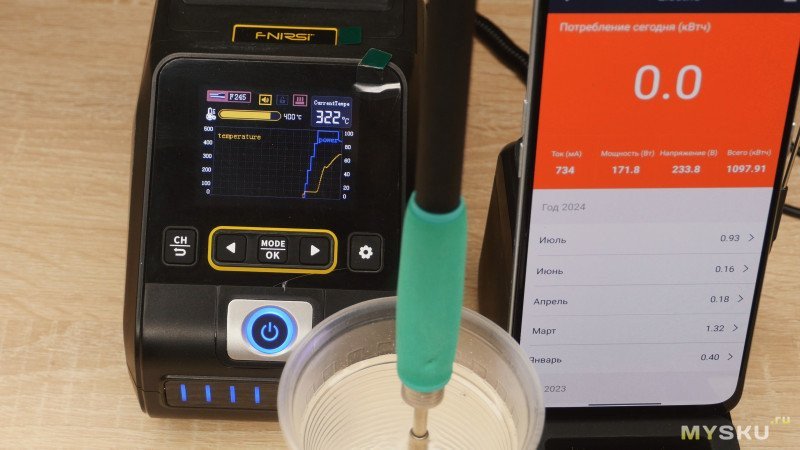

Максимальную мощность зафиксировал на уровне 172Вт, но ваттметр реагирует с небольшой задержкой, которой паяльнику хватает для разгона и сброса потребления.

Скорость нагрева с жалами F245 составило порядка четырех секунд, а с F210 менее трех!

HS02A-C2 хватило, чтобы без проблем залудить площадку приличного размера.

А потом припаять к ней многожильный провод аналогичной площади.

Что внутри

Разбирается корпус легко, достаточно открутить винты под прорезиненными вставками. В нижней части находится плата питания с трансформатором 12/24В, сверху плата управления.

Немного ближе нижние элементы.

В качестве контроллера используется микроконтроллер Artery AT32F415RCT7-7.

Обратил внимание, что под наклейкой в верхней части есть окошки для USB и Type-C разъемов. Видимо планируются модификации с выходами для питания дополнительных устройств, например, паяльника с мелким жалом или вытяжки. Было бы удобно.

Итоги

+ Первое впечатление: красивое. База выглядит футуристично, яркий экран с большими цифрами, дополнительный индикатор состояния внизу, управление логичное, отклик быстрый. Подставка это отдельное произведение искусства, выполненное из металла с вставками черного термосиликона и щеткой для очистки жала.

+ Определение типа жал происходит автоматически. Замена без использования рук понравилась, при чем холодные можно без риска вставлять и не переживать за ожоги на пальцах, т.к. система требует подтверждения установки.

+ Нагрев очень быстрый, а мощности хватает, чтобы мелким жалом распаивать крупные элементы на платах.

По начинке затрудняюсь что-то утверждать, думаю в комментариях расскажут насколько удачна схема питания и могут ли быть опасные для чувствительной электроники наводки.

В данный момент цену хорошенько скинули и действует купон FDWS22 для дополнительной скидки, в итоге минимальная комплектация стоит 7900 р, а максимальная 9800 р.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
