Паяльный пинцет SEQURE HT140 + разборка

Иногда появляется необходимость отпаять то, для чего нужно два паяльника. Как минимум это SMD детали, как максимум микросхемы в два ряда. Если SMD детали обычно можно отпаять широким жалом паяльника типа «топорик», то с микросхемами или транзисторами такое не проходит.
Этим паяльным пинцетом проще отпаивать детали. При этом питание от DC или от USB type C, возможность его работы с одним жалом как обычного паяльника делает его универсальным инструментом. Он может работать от 5 вольт и от повербанков — можно паять без розетки.
При питании от PD3.1 или DC 28 вольт нагревается до 300 всего за 2 секунды. Ну и сменные жала JBC C210.

Так же его можно купить за 10 000 на озоне
www.ozon.ru/product/sequre-payalnik-140-vt-keramicheskiy-nagrevatel-1898733491
Этот пинцет продается с острыми загнутыми жалами типа IS.
За 3000 руб можно докупить пару плоских жал типа топорик или других плоских, которые хорошо подходят для выпаивания микросхем с 2 рядами ножек.
Сразу зайду с козырей, покажу как он выпаивает. Температура стоит 320.
Мелочь, питание от type C 20V 5A
Светодиоды
Крупные детали, питание от DC28

Комплектация

Паяльник приходит в почтовой коробке, в ней лежит кейс с паяльником.
Внешняя коробка защищает кейс от повреждений.
Внутри все аккуратно лежит и паяльник и подставка даже прижаты кусочками вспененного полиэтилена.
В комплекте сам паяльный пинцет, зарядка с адаптером для наших розеток, подставка.
В пакетике два шестигранных ключа и запасные миниатюрные винты для крепления жал паяльника. В нем же отвертка и запчасти для сборки подставки.
Рядом баркод для просмотра инструкции и шнур питания.
Инструкцию можно скачать по ссылке тут
Шнур силиконовый, не плавится от 300 градусов (написано, что держит 500), длина 1.5 метра.
Поддерживает PD3.1 — триггер через него получил 28 вольт без проблем.

Блок питания на 65 ватт с 2 выходами, выдает 65 ватт на выход типа С или 18+45 ватт на выходы А и С.
Переходник на наши вилки качественный и после установки становится как бы частью блока питания.
Ну и блок выдает 76 ватт через выход С, хотя заявлено 65ватт.

Подставка может быть собрана в разных положениях. Но если установить верхнюю часть жалами к губке, то жала лежат на металле подставки, такой вариант сборки не очень подходит.

У подставки тяжелое основание, собранная подставка весит почти 230 грамм. Паяльник весит всего 50 грамм и стоит в подставке уверенно.

Внешность

Паяльный пинцет сделан из качественного пластика, все ровно и красиво, облоя и щелей нет.
На задней стороне 4 винта, один из них был скрыт под наклейкой. В конце я их выкручиваю для разборки.

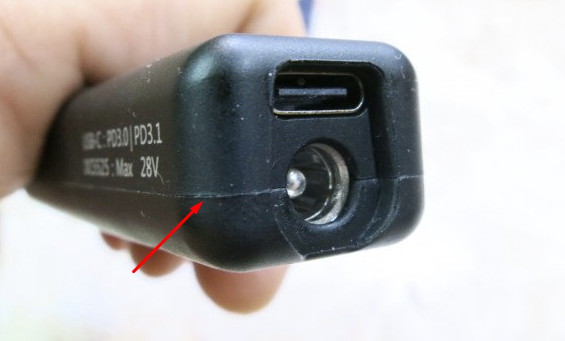

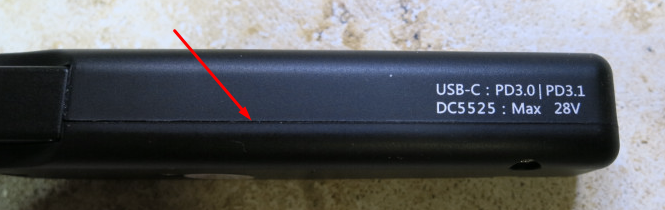

На боковой грани указаны параметры питания PD3.0 PD3.1 и DC5525, максимум 28 вольт.

На подвижных частях пинцета есть резиночки, нажимаются мягко и кончики жал сходятся ровно. Боковой люфт минимален.

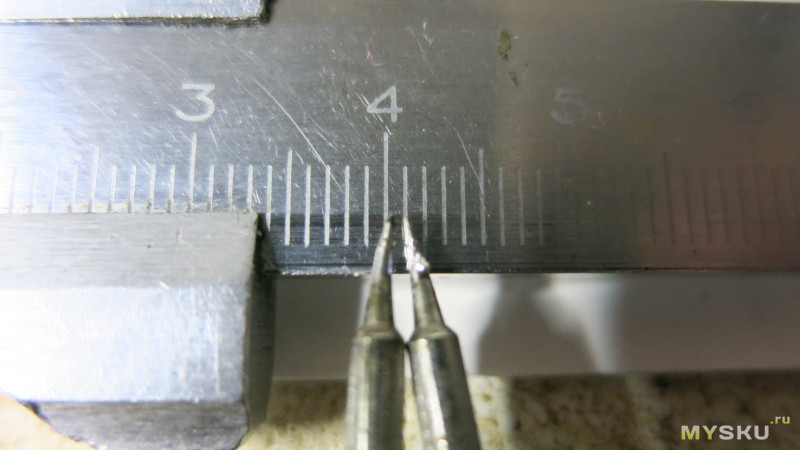

Расстояние между кончиками жал около 1мм. С другими жалами картина будет другая.

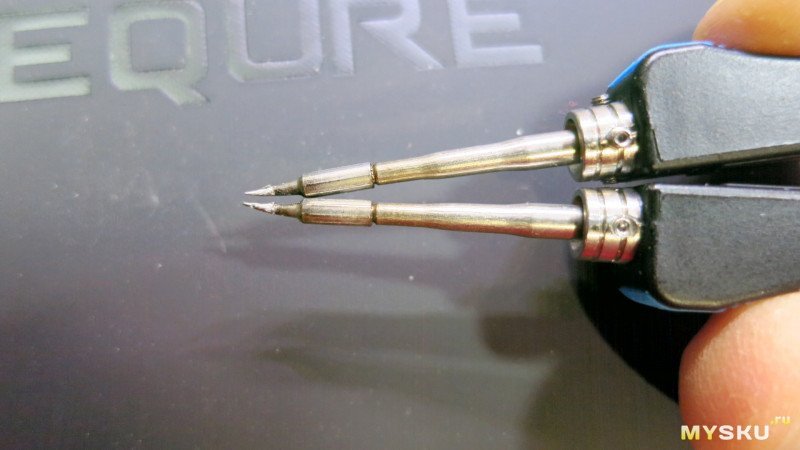

Каждое жало фиксируется 4 шестигранниками.

На задней части два гнезда питания — usb type C и DC 5525. DC гнездо глубокое, входит разъем длиной 12мм и может войдет еще длиннее.

На передней части есть 128 * 32 OLED экран и две кнопки. Далее в меню они называются А и B.
При включении паяльника на экране слева отображается текущая температура, в верхней строке заданная температура и заданный ток.
Чуть ниже миниатюрная шкала мощности. В нижней строке статус — нагрев, сон или стоп — и реальное напряжение, которым питается паяльник.

Управление

Паяльник управляется двумя кнопками.
Короткие нажатия левой кнопки уменьшают заданную температуру, правой — увеличивают. Кнопки можно в меню поменять местами.
Чтоб запустить нагрев паяльника нужно зажать левую кнопку. Так же долгим нажатием нагрев выключается.
Долгое нажатие на правую кнопку включает меню. Вход в пункты меню осуществляется долгим нажатием на левую или правую кнопку, выход на уровень выше нажатием обеих кнопок. Или можно просто подождать секунд 5 и паяльник автоматически выходит из самых глубоких уровней меню.

Меню

Весь интерфейс паяльника может быть представлен на китайском, русском и английском языках.
В меню 1 уровня есть 6 пунктов.

Общие
1. Установка температуры, при которой включится паяльник. Он не запоминает температуру выключения. 50-500°C
2. Шаг температуры. Шаг, на который будет меняться температура при изменении ее кнопками на главном экране. 1-100°C
3 и 4 Коррекция температуры левого и правого жала отдельно. от -20 до +20 °C
5. Отображение температуры в °C или в F.
6. Фиксация температуры. Не знаю что это, я смотрел описание этого пункта в мануале — что-то про отображение на экране. При изменении вроде ничего не меняется.
7. Зуммер — выключать пищалку или нет.
8. НагревВкл — будет ли греться паяльник сразу после подачи питания или нужно будет нажать кнопку.
9. Турбо профили. Об этом в отдельном разделе. Здесь свое подменю 3 уровня.
10. Выбор левого или правого жала, какое будет греться. Можно выключить и вытащить одно жало и пинцет станет обычным паяльником.
11. Сброс настроек.

Сон
1. Время сна, через сколь секунд без нажатия кнопок и движения паяльник пойдет в сон и чтоб он начал нагрев, нужно пошевелить его.
От 5 до 360 сек.
2. Температура сна. До какой температуры паяльник остынет во время сна. От 50 до 500°C
3. Время отключения — через это время паяльник уйдет в режим «стоп» и чтоб он начал нагрев, нужно нажать кнопку.
30-990 секунд.
4. Этот пункт включает и выключает экранную заставку, чтоб не выгорал OLED экран. Если стоит «выкл», то через 3 минуты простоя в режиме «стоп» экран прост выключается и становится темным.
Если в этом пункте стоит «вкл», то по черному экрану летает цифра текущей температуры. Если пошевелить пинцет, то заставка пропадет или включается экран.
Но есть нюанс — это плохо или никак работает на комплектном блоке питания. На DC питании и при питании от моего блока Ugreen 160 ватт это работало отлично.
Но при работе от комплектного блока 65 ватт заставка появлялась и пропадала через пару секунд, снова включался экран в режиме «стоп». Аналогично с черным экраном.

Экран
1. Яркость. От 1 до 10. По умолчанию 5 достаточно.
2. Направление. Для левой руки можно развернуть экран на 180 градусов.
3. Назначение кнопок. Левая кнопка, А уменьшает и правая кнопка B увеличивает. Можно переключить наоборот.
4. Язык. Есть русский, китайский и английский.

Напряжение
1. Напряжение, которое паяльник запросит у блока питания по протоколу PD.
Есть варианты 5V/9V/12V/15V/20V/28V/DC Последний вроде позволяет подать по Type C просто любое DC напряжение.

2. Максимальный ток. На каком токе паяльник ограничивает нагрев. Есть варианты 1.5A/2.0A/2.5A/3.0A/5.0A/Max. На Max не ограничивает ток и берет сколько дают.
3. Уровень низкого напряжения, при котором паяльник перестанет работать. Например, при питании от 4S лития лучше поставить в этот параметр 12В
От 5 до 26 вольт. Если «выкл», то работает пока работается. От 5 вольт работает без проблем.
4. Компенсация напряжения. Если вам кажется или не кажется, что паяльник неверно показывает напряжение, то можно скорректировать.
Ну комон, это же не вольтметр. Диапазон настройки от -5 до +5В.

Калибровка
Калибровка по 4 точкам. Но почему-то только левого жала.

Инфо
Информация о прошивке, протоколах и напряжениях.
У меня прошивка 1,03 и у других блогеров я видел прошивку 1,02. То есть прошивки обновляются, но я не нашел файлов прошивок на сайте производителя.

Режим турбо

У паяльника есть режим турбо.
Вообще паяльник может работать в двух режимах — простой режим, когда кнопки А и В меняют температуру с заданным шагом.
И режим с пресетами, когда кнопки переключают три температуры из трех заранее установленных пресетов.
Для переключения между этими режимами нужно зажать две кнопки и значок температуры вверху станет инверсным.
В меню Турбо профили (которое является 9 пунктом меню Общие) можно задать температуры 4 профилей.
Все профили от 50 до 500°C, кроме 3 профиля, который можно еще и выключить. То есть можно использовать 3 или 4 профиля.
И вот 4 профиль и является тем самым турбо. Если задать в нем 400 градусов, то при включении турбо паяльник будет жарить до 400.
Как его включить?
5. пункт меню — время, на которое включится турбо. От 0 до 360 сек. То есть, если поставить 10 сек, то через 10 сек паяльник издаст 2 писка и выключит турбо.
6. Какая кнопка отвечает за включение режима турбо. На фото ниже я поставил левую кнопку на включение турбо, значит правая переключает пресеты 1-3.
При нажатии левой кнопки на 10 сек включается режим турбо и значок °C инвертирует фон.
Режим турбо выключается или автоматически по истечении заданного времени либо можно повторно нажать эту же кнопку и он выключится.
Но турбо включается только когда паяльник в режиме «нагрев». В «сон» или «стоп» это не работает. Перейти в режим профилей или выйти из него в обычный можно в любом состоянии.

Максимальная мощность

Для проверки максимальной мощности я погрузил жала пинцета в кружку с водой и включил нагрев.
При питании от комплектного блока питания ток в меню ограничен 3А и мощность ожидаемо составила чуть больше 60 ватт.
При питании от моего блока на 140 ватт ток ограничен 5А и тестер показал около 95ватт.
При питании от ЛБП 28 вольт 5 ампер мощность получилась около 135 ватт
Ну и приведу таблицу из мануала.

Пайка

Как можно показать пайку на фото?
В видео в конце обзора можно увидеть пайку мелочи при питании от комплектного блока — с 16 минуты, пайку крупных деталей при питании от DC 28 вольт с 23 минуты.
Паяльник жрет до 140 ватт, выпаивает и запаивает отлично. При питании от 28 вольт припой плавится через пару секунд.
Я попробовал паять и при 5 вольт. При этом ток был ограничен 3А и мощность составила около 12ватт.
При этом время разогрева до 300 градусов составило около 15 секунд, паяльник неплохо выпаивает такие детали.Осилил даже транзистор.
При питании от блока 65 ватт — это 20 вольт и 3А выпаял такой разъем
При питании от 28 вольт легко в пару секунд отпаялись такие детали

Прошивка

Для прошивки нужно зажать кнопку А (которая ближе к жалам) и подключить паяльник проводом к компу.
На экране паяльника появляется надпись
UPDATE V16.00
[READY]

И в системе появляется диск UPDATE объемом 1,5МБ.
Туда нужно положить файл прошивки, но пока новых нет.

Разборка

Для того, чтоб разобрать паяльный пинцет, нужно открутить 4 винта на задней стороне паяльника.

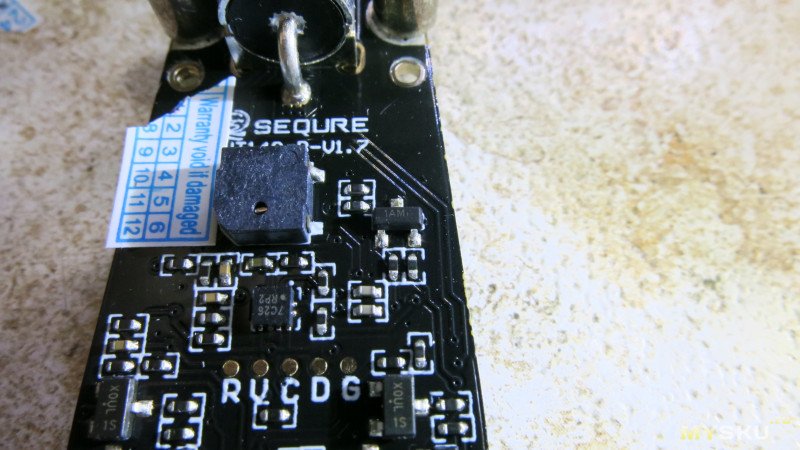

Три винта видны сразу и один винт находится под наклейкой, на фото я ее передвинул.

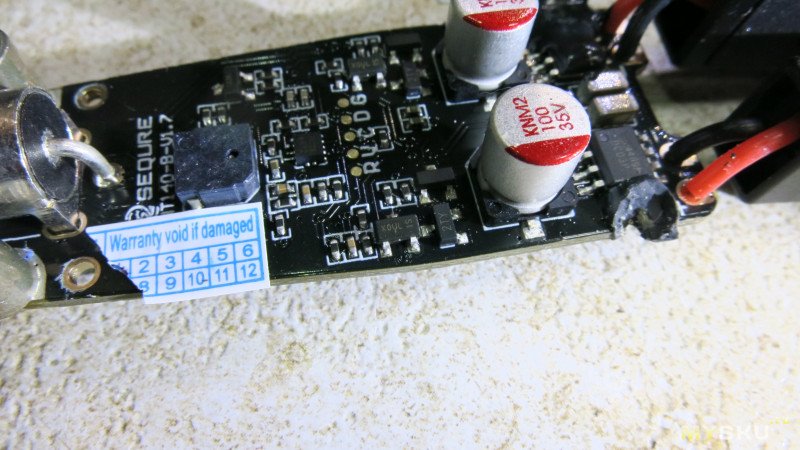

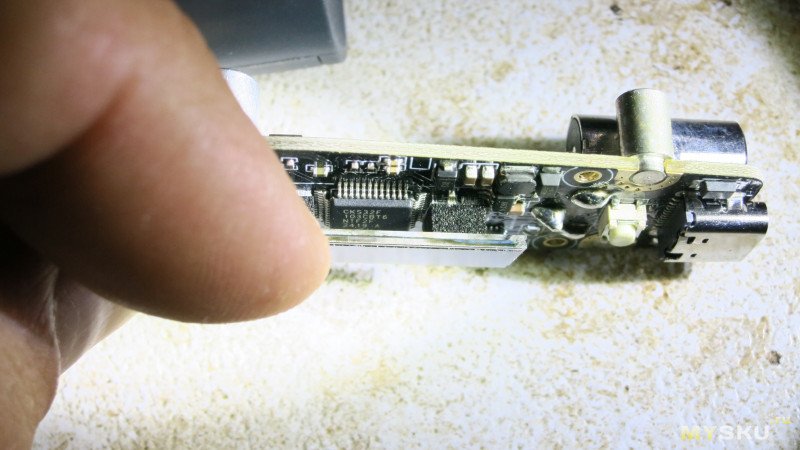

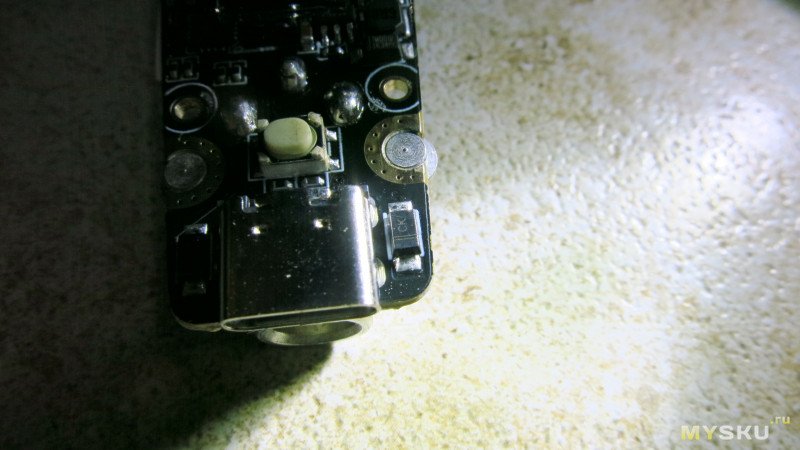

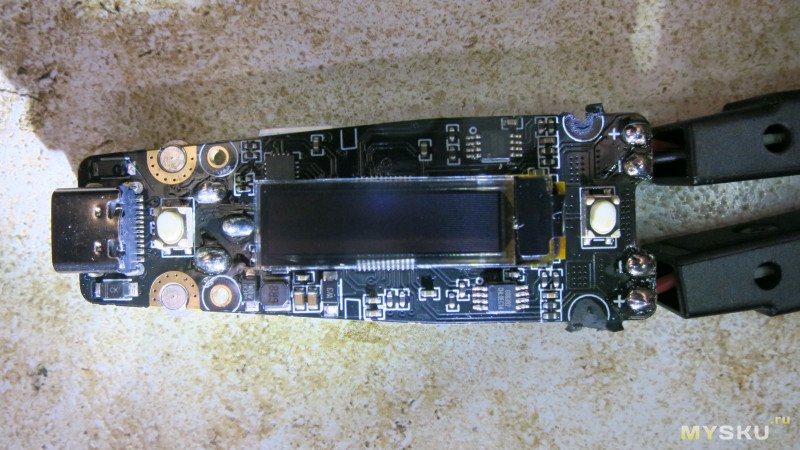

Внутри видна плата, которая закреплена 4 винтами. Два винта видны в хвостовой части пинцета и два винта скрыты под плотным герметиком ближе к жалам.

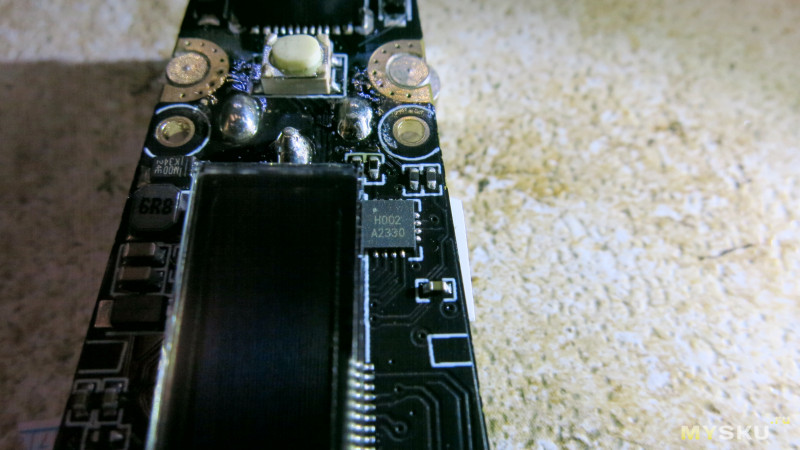

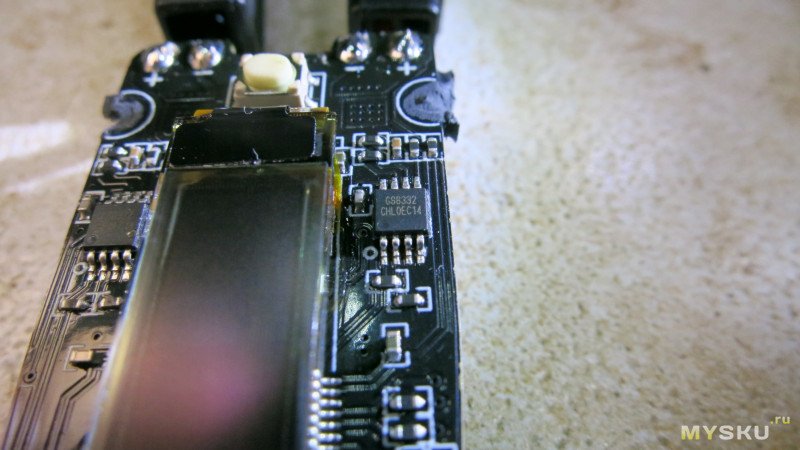

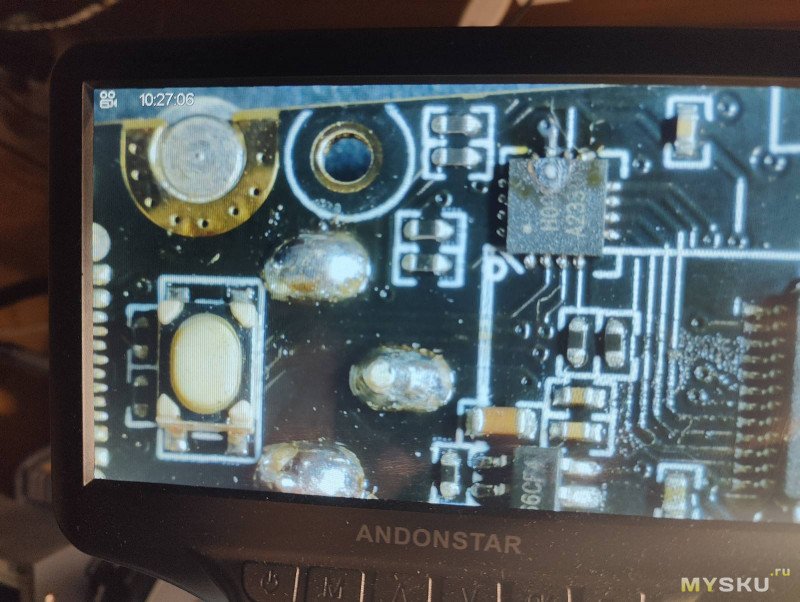

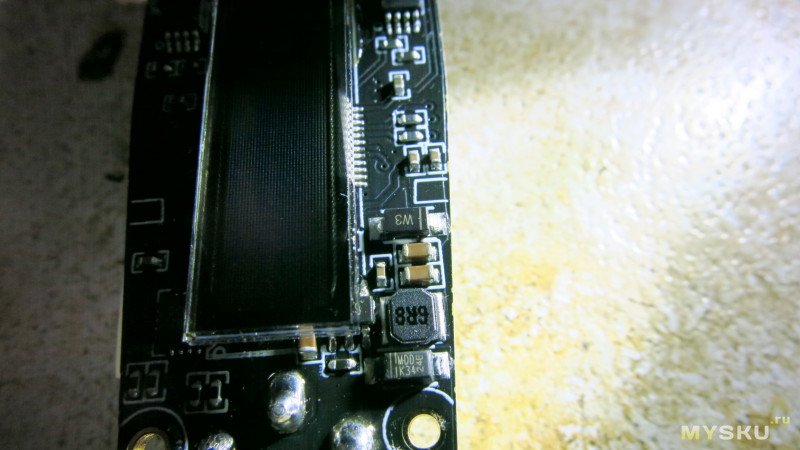

Возле жал стоят два полевика WSP4409A, которые отвечают за включение нагрева. Полевики на ток 15А, но максимальное напряжение всего 30 вольт, так что это напряжение точно не стоит превышать.

«Ноги» пинцета подпружинены стальными пластинами
Если открутить винт на этой ноге и снять крышку, то видна плата, в которую плотно вставляется жало.

Жала

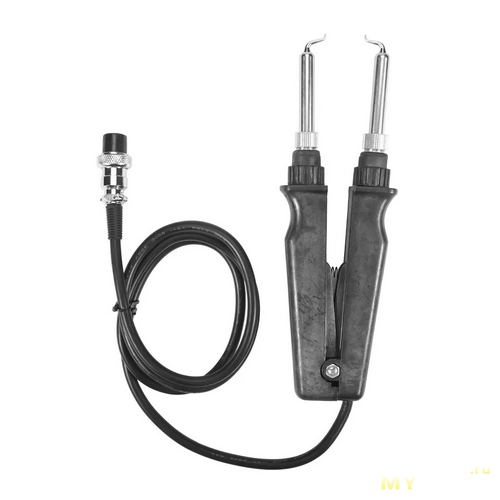

Паяльный пинцет использует жала JBC С210. Можно докупить жала с плоскими кончиками в этом же магазине, можно купить у сторонних проихводителей.
Сопротивление жала около 2Ома.
Распиновка жала

Заземление

На фото видно, что два винта, которые ближе к разъемам питания, вкручиваются в металлические втулки, которые имеют плотный контакт с минусом платы.
Эти винты в мануале подписаны как Ground. То есть на них можно подцепить заземление.
И я измерил сопротивление между жалом и этой стойкой — оно низкое, 13мОм.
Зачем это нужно? Потому что комплектный блок питания, да и остальные блоки такого типа, не заземлены никак. И на жалах пинцета есть переменное напряжение около 100 вольт.
На фото ниже я измеряю потенциал на жалах относительно провода, который соединен с землей.
При этом оно безопасно для человека, ток всего 0,15мА. Но может быть опасно для электроники.
Что можно сделать? Повесить провод земли на один из этих винтов. Но тогда к паяльнику будет тянуться еще один провод, это неудобство.
На канале одного англоязычного автора я нашел решение. Он заземлил блок питания через свободный разъем USB type A.
Он подсоединил землю к экрану USB провода и включил его в свободный разъем.
Земля через металлический разъем идет на блок питания и через провод доходит до паяльника. На жалах нет напряжения, они заземлены.
Мне кажется, неплохое решение.

Итог

Паяльный пинцет легкий (50 гр), удобый, хорошо лежит в руке. Быстро нагревается, 2 сек до плавления припоя. Острые жала хорошо выпаивают, плоские или скошенные жала типа «лопатка» выпаивали бы еще лучше. Все же суммарная мощность 140 ватт.
Вроде бы большинство таких работ можно сделать и феном, но паяльник не греет соседние детали, не сдувает их потоком. И прогревает точки пайки за пару секунд, не нужно греть весь участок платы минуту. Мне кажется что он удобен для выпаивания и запаивания светодиодов — не греется тело светодиода, а только контакты. Ну и он может работать как обычный паяльник, если вытащить одно жало.
Но, как всегда, есть нюансы. Когда я вытащил одно жало и попытался запустить паяльник, он не запустился — показывал ошибку. Это нормально.
Но при этом нельзя зайти в меню, чтоб включить только правое жало, чтоб он не отслеживал левое жало — не пускает.
Пришлось замкнуть крайние контакты в плате, в которую вставляется жало, тогда ошибка пропала, я вошел в меню и выключил левое — паяльник перестает его отслеживать и нормально работает. А если жало сгорит, как выключить его в меню?
Не понравилась работа от комплектного блока питания — с ним экран не тухнет и не запускается заставка. Возможно сказывается большой уровень пульсаций. Но этот же блок питания выдает до 76 ватт, хотя заявлен как 65 ватт. В комплекте хорший силиконовый провод питания, который не боится температуры и работает с PD3.1.
Паяльник работает от 5 вольт и при таком напряжении даже можно паять. Но у паяльника указано PD3.1 — 28 вольт — и паяльник не подружился с моим блоком Ugreen при этом напряжении. У паяльника указано QC3.0, но при питании через USB-A я увидел только 5 вольт, хотя и мои блоки питания и комплектный поддерживают до 12 вольт через этот выход. То есть от USB-A он берет только 5 вольт и не хочет в QC3.0
Хороший жесткий кейс, в нем можно хранить паяльник, шнур, припой. Но блок питания с установленным адаптером уже не ложится в кейс — нужно по другому вырезать пену.
Подставка паяльника хороша, но она в собранном виде точно не входит в кейс, как ни вырезай там пену, а разбирать ее каждый раз тоже не хочется. В принципе, в кейсе можно хранить паяльник, шнур и повербанк — набор для работы в поле. Универсальность питания — может работать даже от 12 вольт от свинцового аккумулятора, при этом в меню можно задать нижнее ограничение напряжения 10.5 вольта.

P. S. Пальцы под обзором это оценка обзора, а не товара.
