Паяльник HS-02В, новый блок питания, новая прошивка

  1. Цена: 6 659 ₽
  2. Перейти в магазин
Давно тут не было обзоров паяльника HS-02. Что поменялось? У паяльника другой блок питания, вышла новая прошивка. Пробую паять мелкое и большое. Повторение — мать учения, может кто еще не видел.

Заявленные характеристики:

Размер — 178*20*19мм
Мощность — до 100 ватт
Разъем питания — Type-C
Экран — 0,96 дюйма IPS
Диапазон температур — 100-450С
Рабочее напряжение — 9-20В
Протоколы питания — PD/QC

Внешность

Дизайнеры Fnirsi не зря едят свой хлеб, коробка красивая.

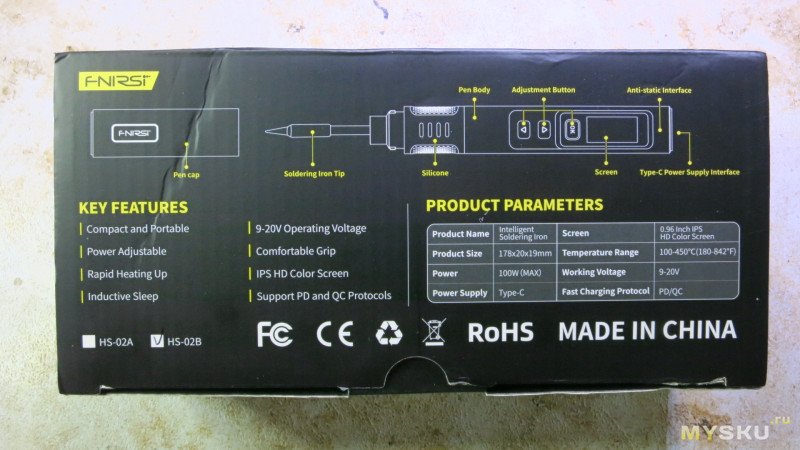

На обратной стороне основные параметры паяльника и элементы управления.

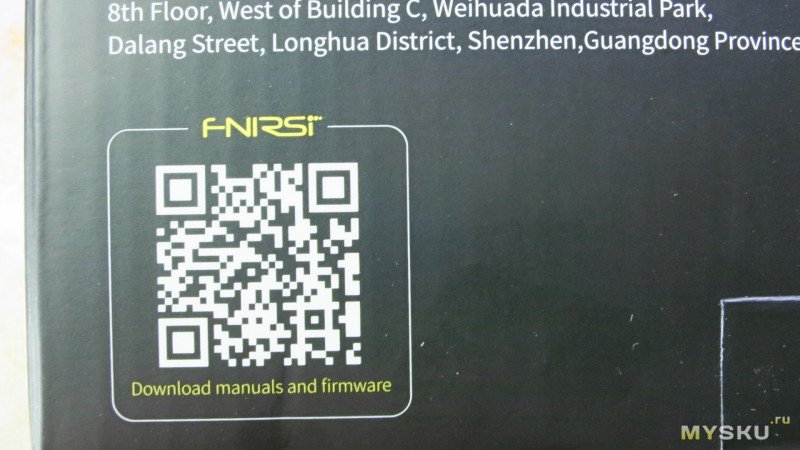

В уголке есть QR код, который ведет на сайт Fnirsi

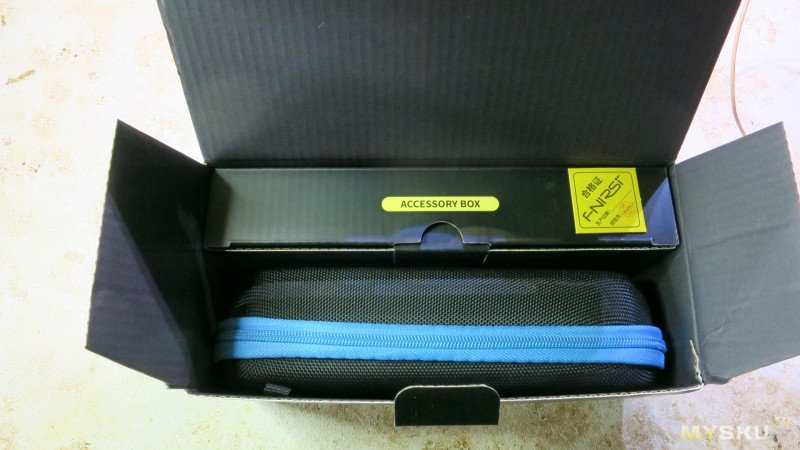

В коробке паяльник в чехле и еще одна коробка

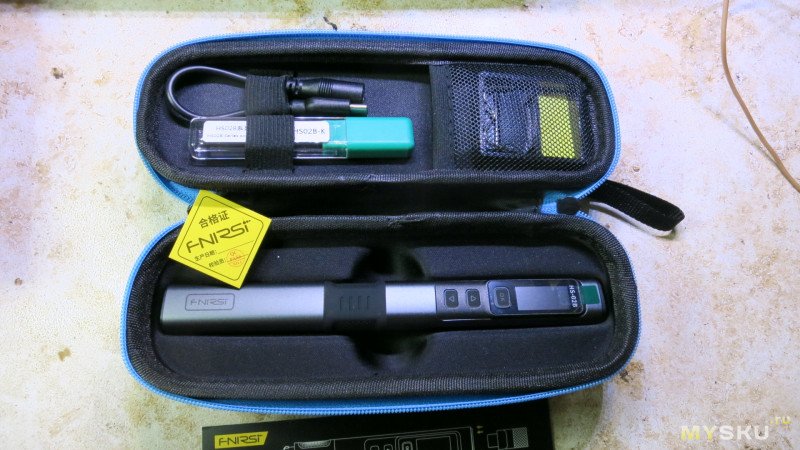

В жестком чехле паяльник, переходник с Type-C на DC5521, подставка и одно жало.

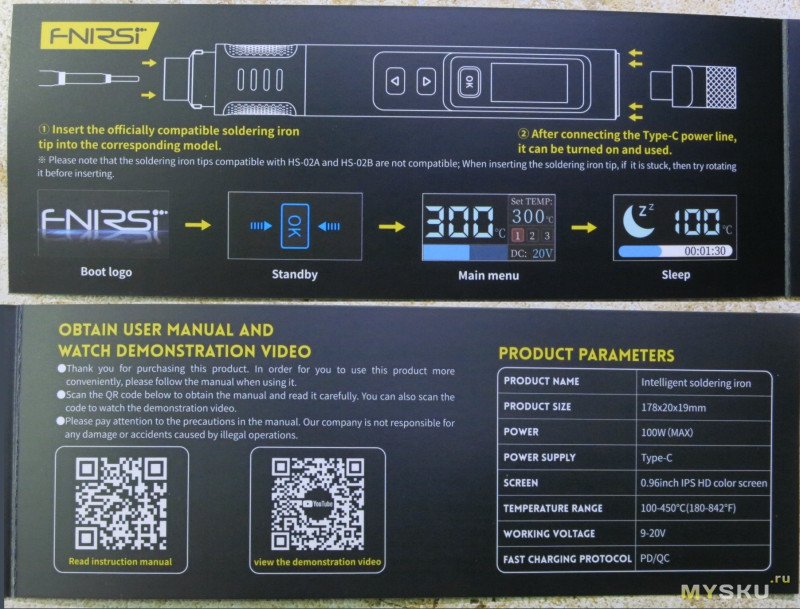

Там же лежала и короткая инструкция.
Электронную версию на русском языке <a href=«cdn.shopify.com/s/files/1/0694/8310/2426/files/HS-02_User_Guide_New.pdf?v=1741596847» можно скачать тут

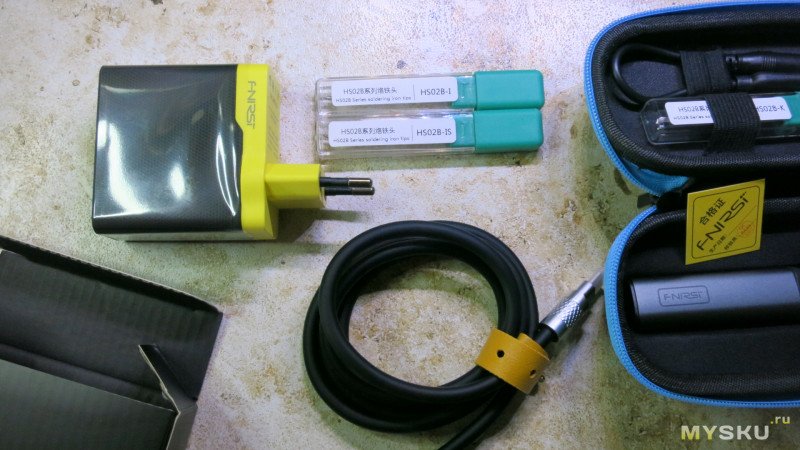

Во второй коробке лежат блок питания, шнур и жала.

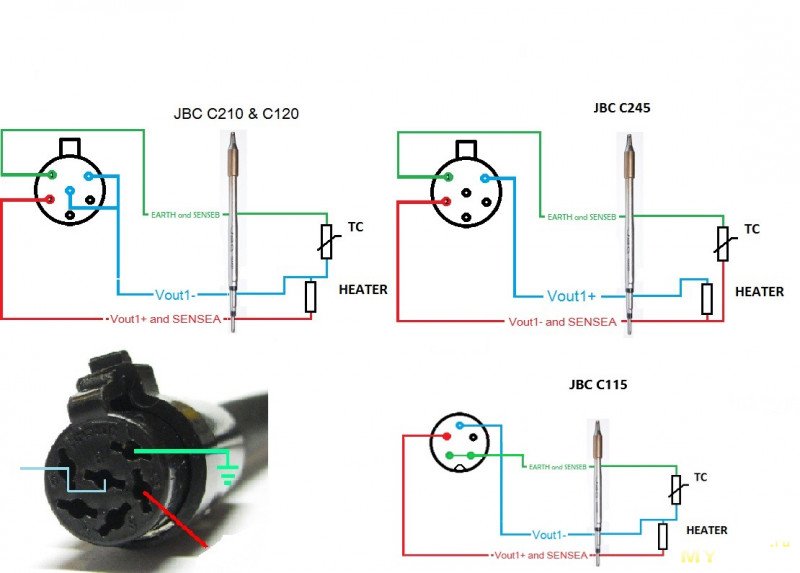

В этом паяльнике используются жала стандарта С210. Этот паяльник есть в варианте А и В. Вариант А идет с жалами С245, вариант B с жалами С210, они не совместимы. Жала С210 меньшие по размеру. И для версии паяльника А можно выбрать комплект с 6 жалами, для моей А версии максимум их 3.

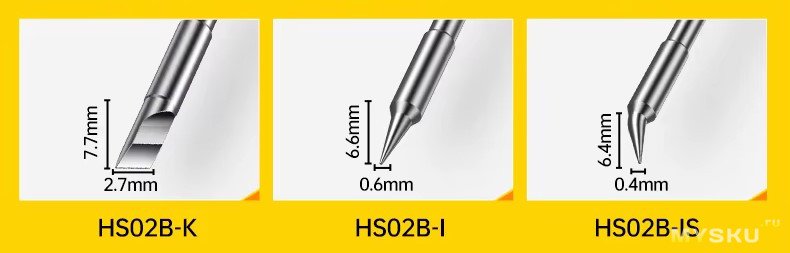

Размеры жал

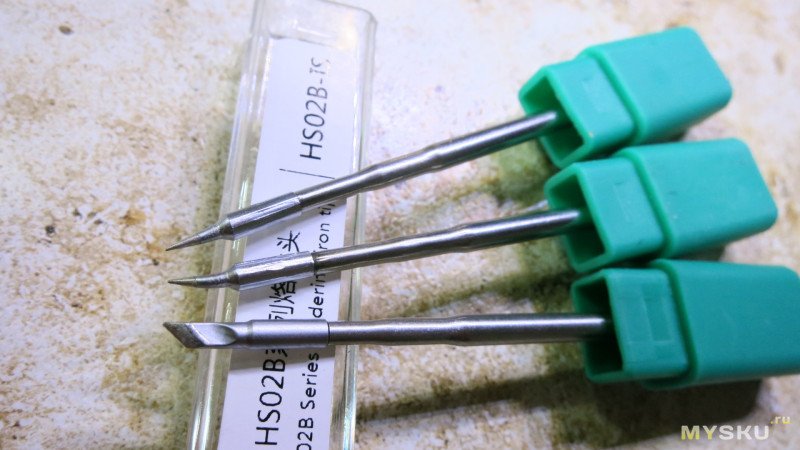

В реальности они такие.

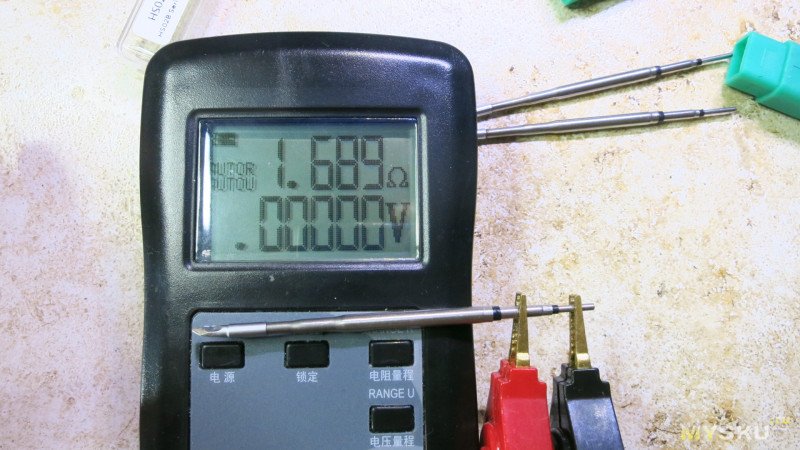

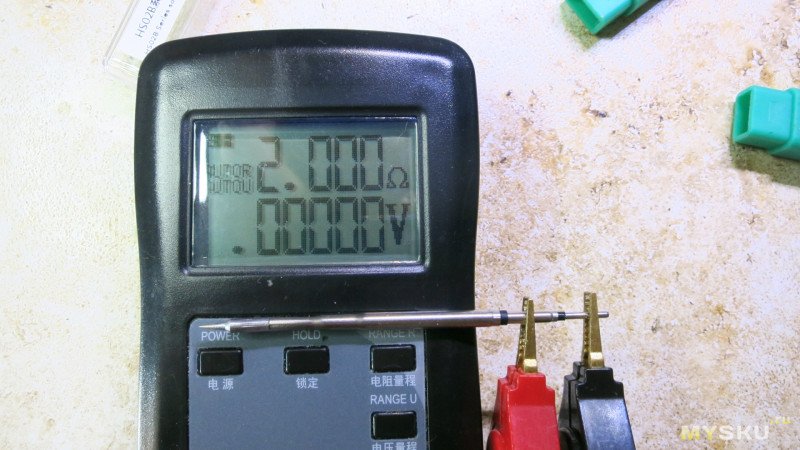

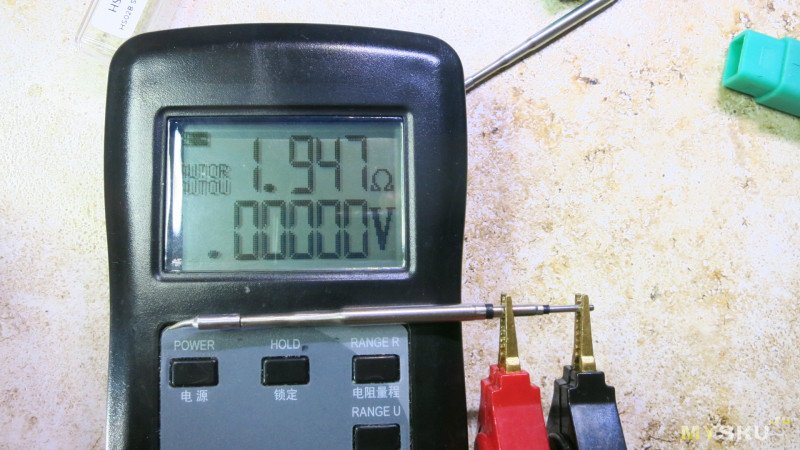

Сопротивления жал 1,7-2 Ома.

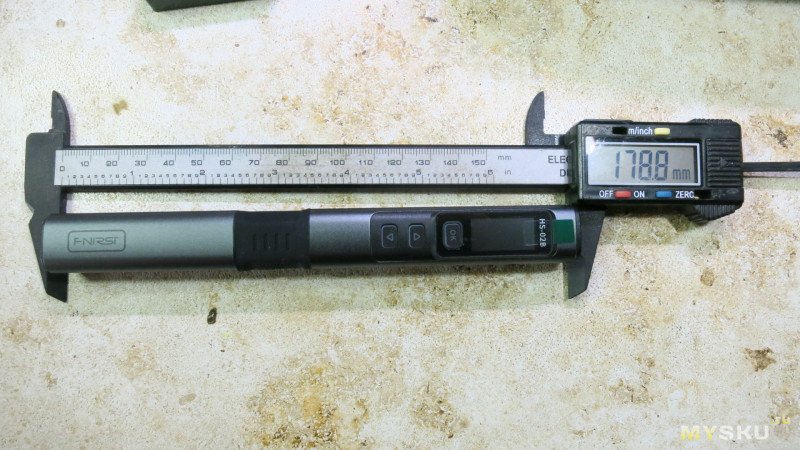

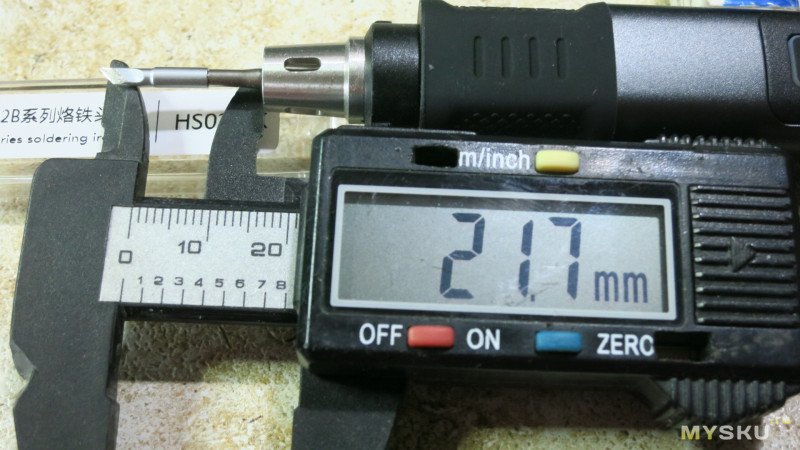

Размеры паяльника. Длина 178мм

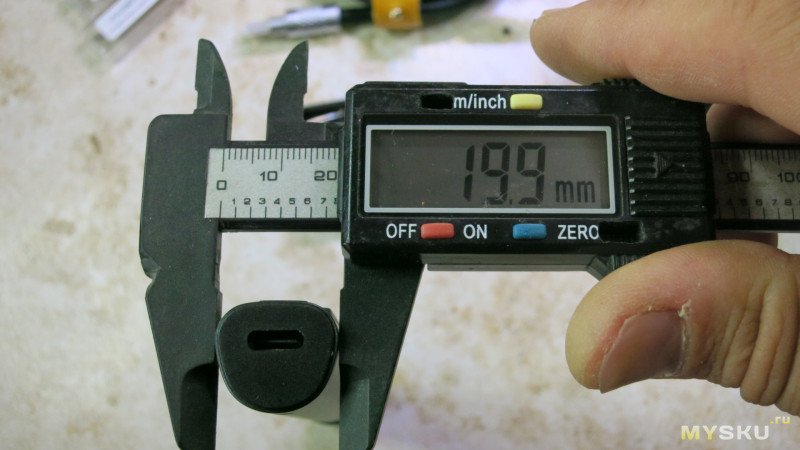

Ширина 20мм

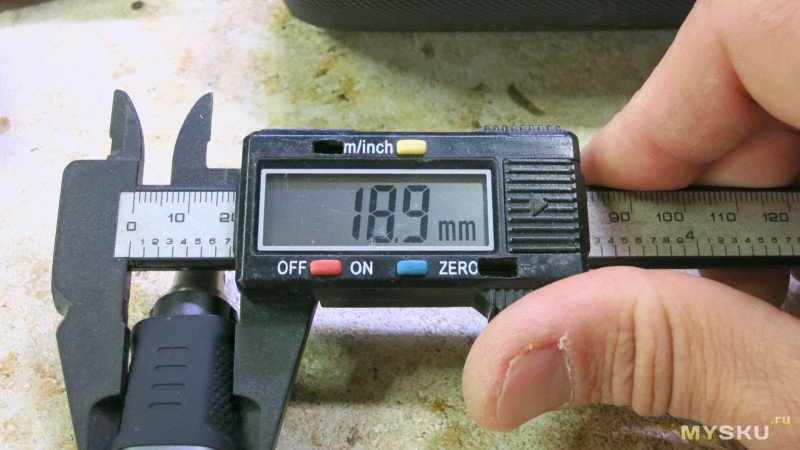

В месте, где пальцы держат паяльник, диаметр резинки чуть меньше — 19мм.
Жала просто вставляются в паяльник, не фиксируются гайкой.
Вылет жала от металлической вставки всего 2см.
Расстояние от кончика жала до пальцев, если держать за резинку, всего 5 см.

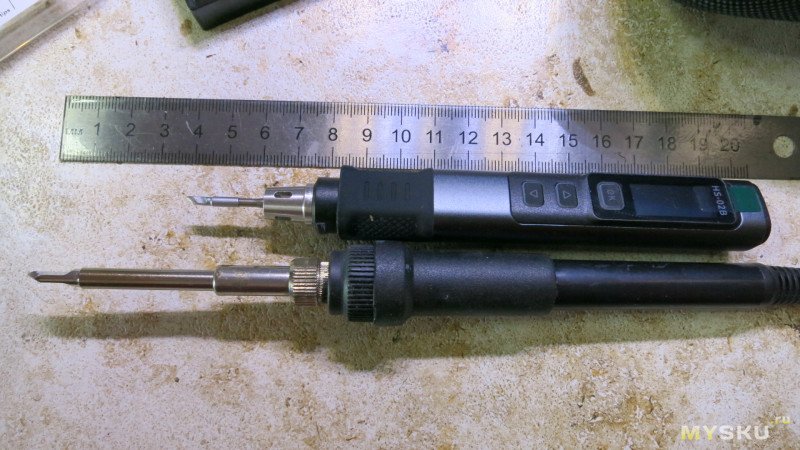

Для сравнения у моего паяльника «удочки» с жалом Т12 расстояние от кончика жала до пальцев около 10см. Естественно, что с паяльником HS-02 можно точнее контролировать жало.

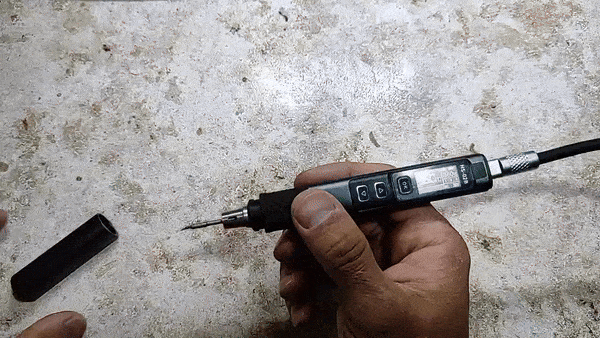

Ну и удобная фишка паяльников Fnirsi, которая пошла с прошлого HS-01, это колпачок. Он металлический, так же как корпус паяльника, на его конце пластиковая заглушка.
Не нужно ждать, пока жало паяльника остынет, при этом колпачок закрывает жало от повреждений.

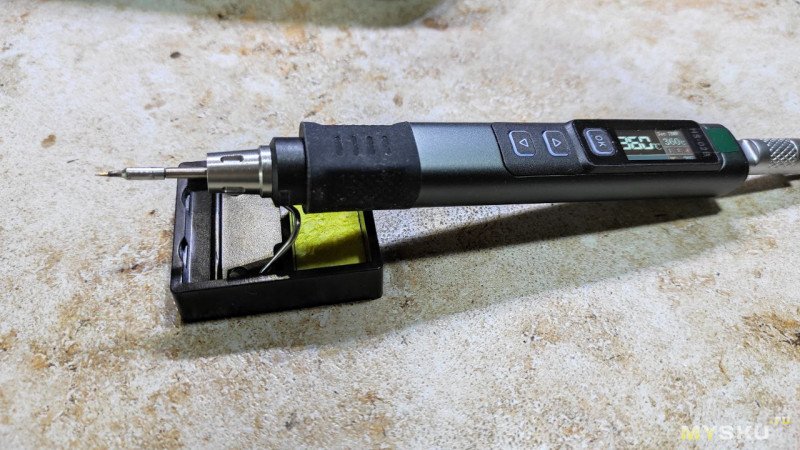

Ну и так паяльник лежит на подставке

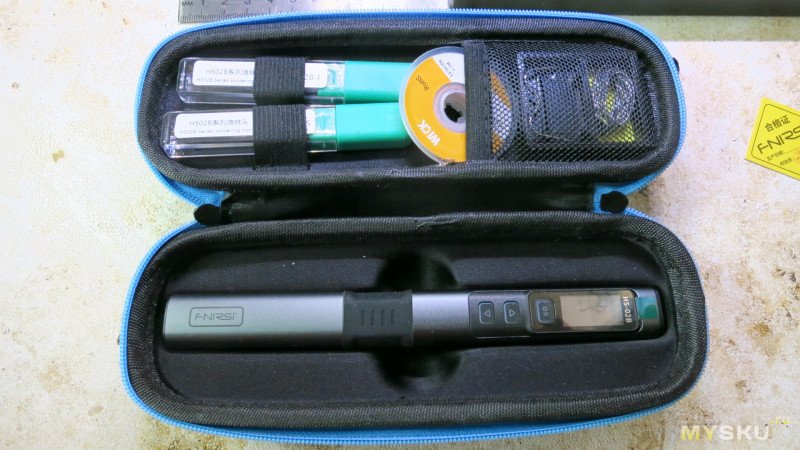

Что можно хранить в чехле? Можно поставить одно жало в паяльник, два остальных жала закрепить в крышке чехла. В подставку можно добавить скрутку припоя, намотал ее на палец.
Ну и можно добавить что-то по вкусу, например оплетку. Чуть места еще остается.
Кабель и повебанк или блок питания придется переносить и хранить в другом чехле.

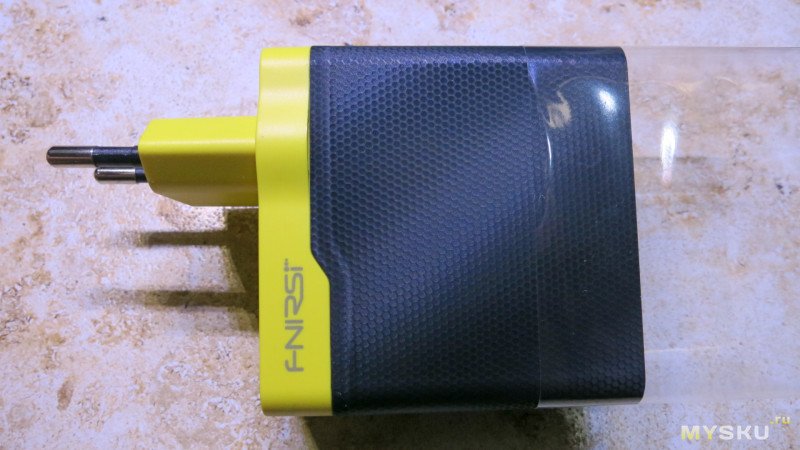

Блок питания теперь с желтой встроенной вилкой. У него интересная рифленая структура.

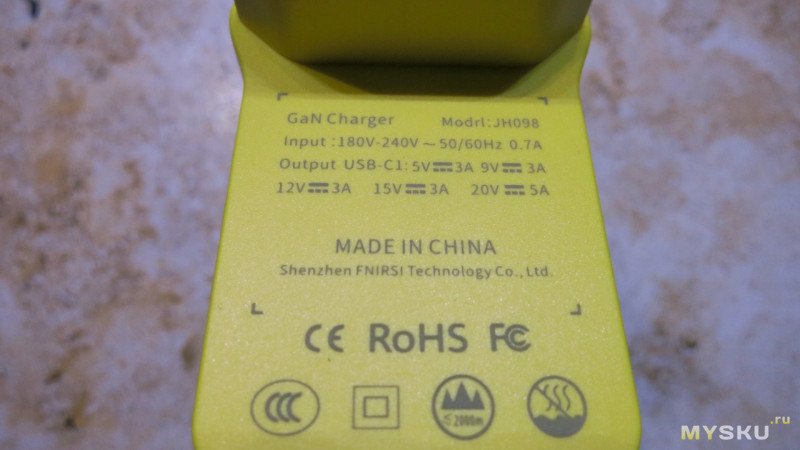

Возможности блока питания, до 20В и 5А

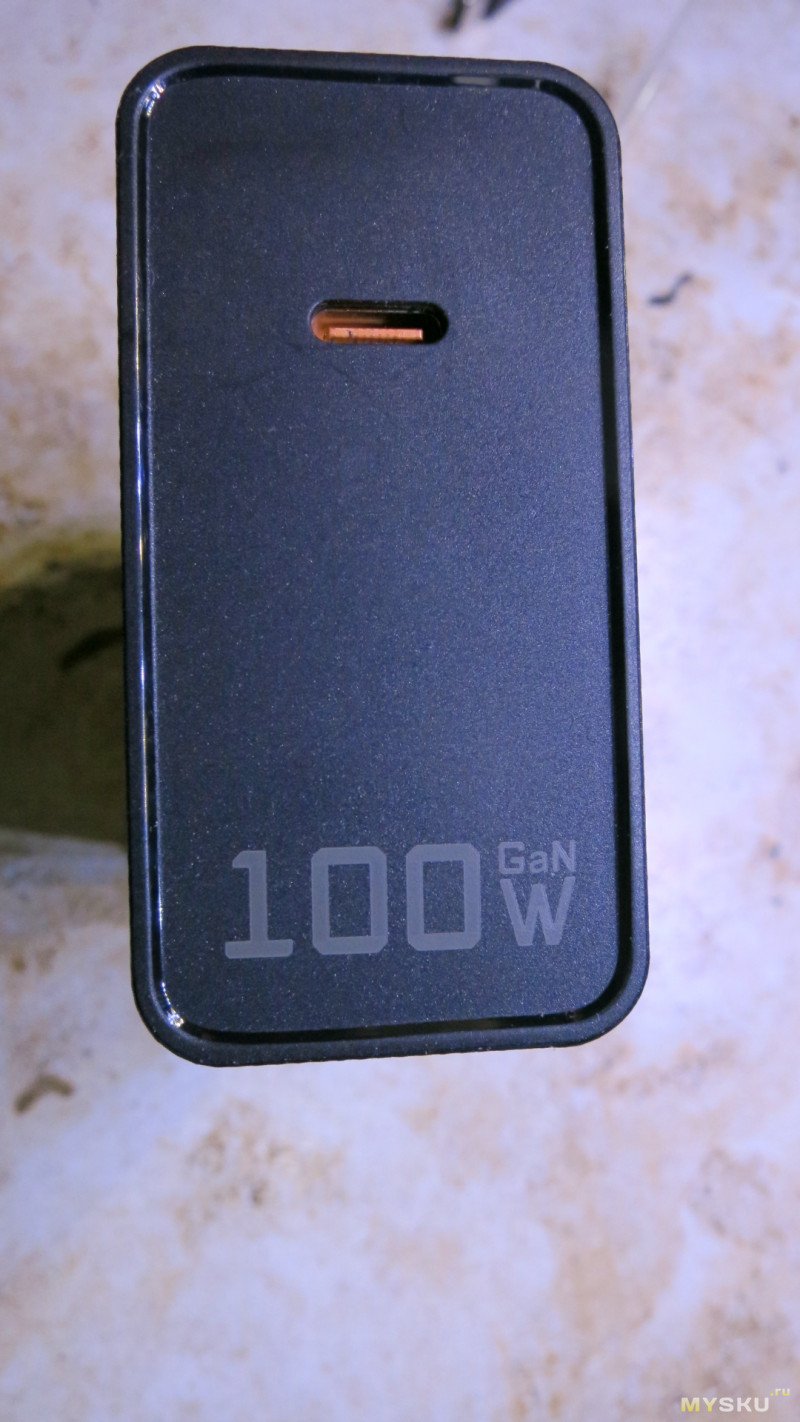

Выход только один

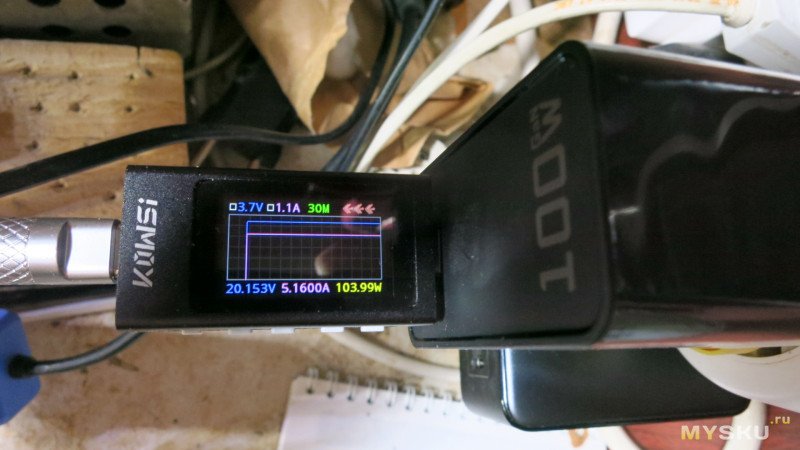

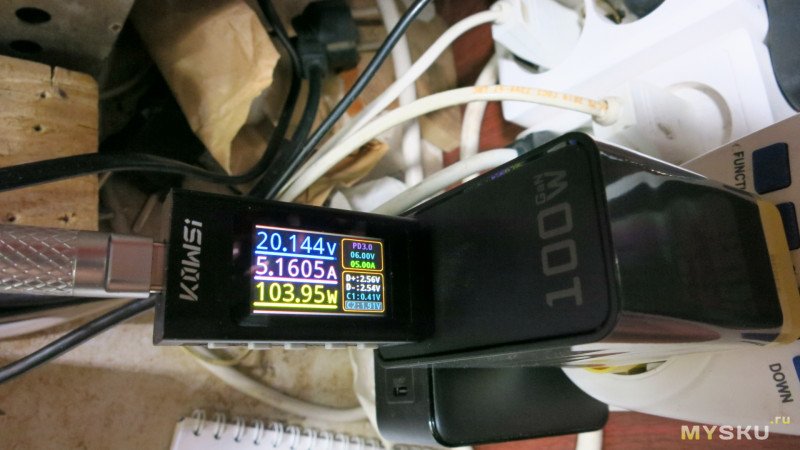

Переключаю его триггером в 20 вольт, нагружаю 104 ватта.
Блок питания проработал при такой нагрузке минут 25 без проблем, напряжение не сваливается.

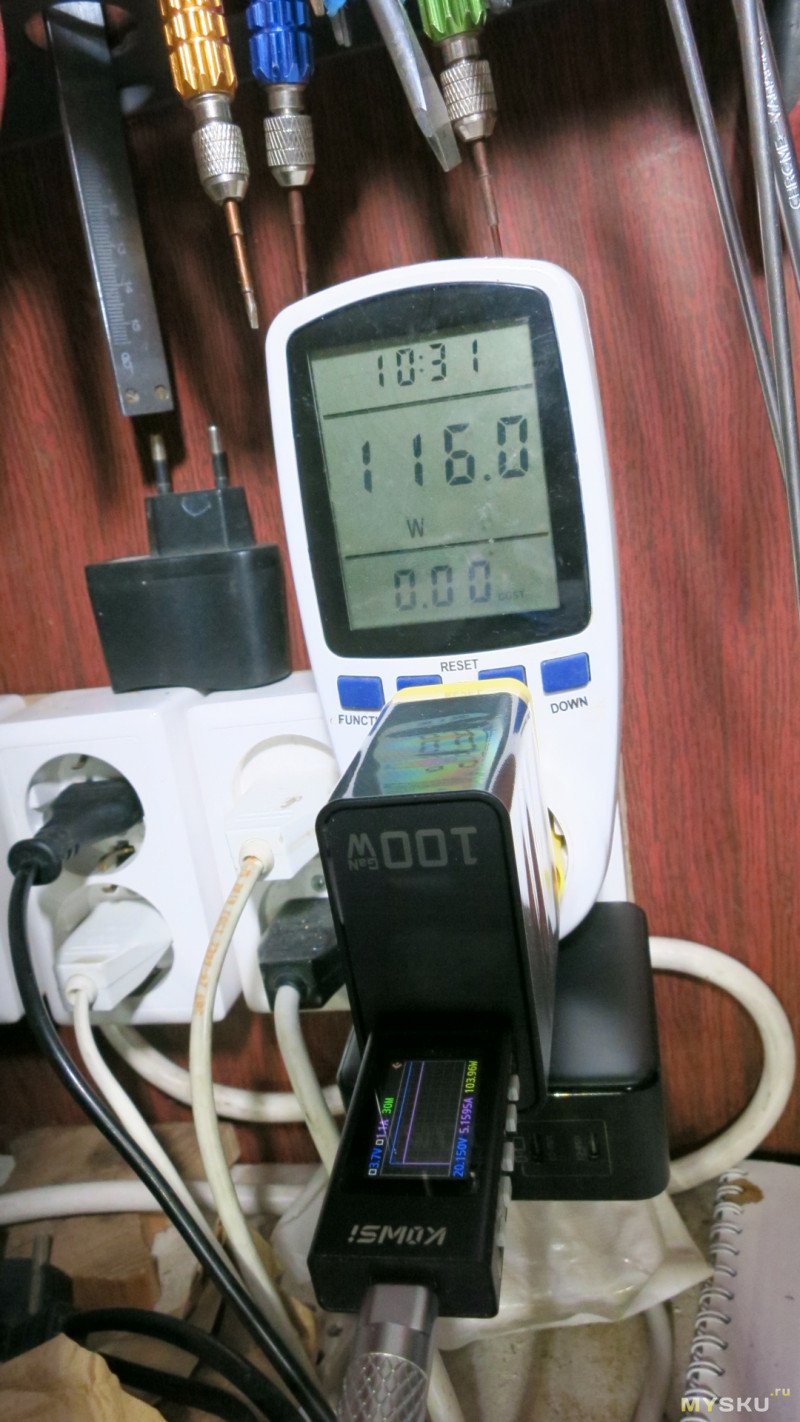

Потребление 116, выдает 104 — КПД почти 90. Для сравнения, 160 ваттная зарядка Ugreen, которая такая же по размеру, при этой нагрузке тоже потребляет 116 ватт.

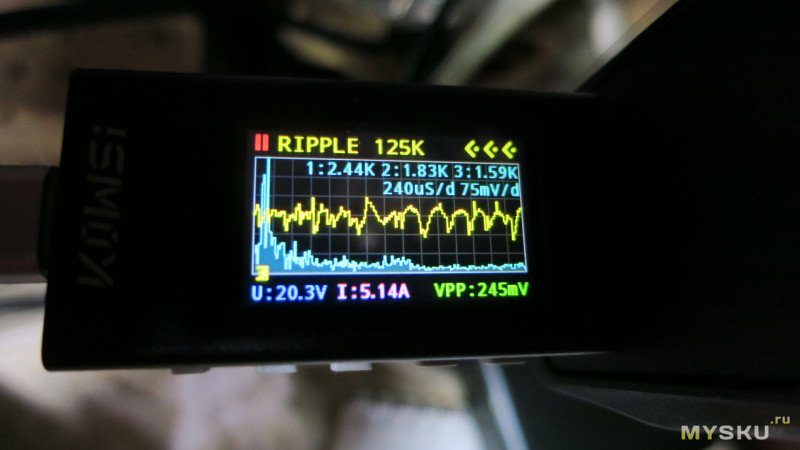

При такой нагрузке пульсации 245мВ.

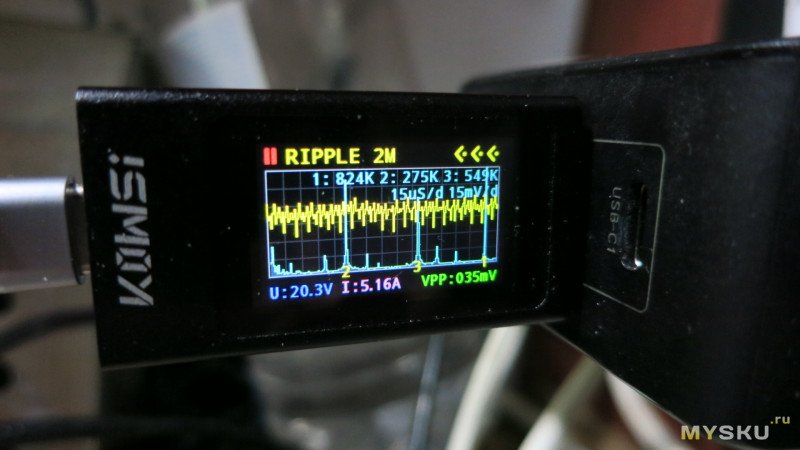

В Ugreen пульсации 35мВ. Как говорится, почувствуй разницу.
Но я думаю, что для паяльника это не важно.

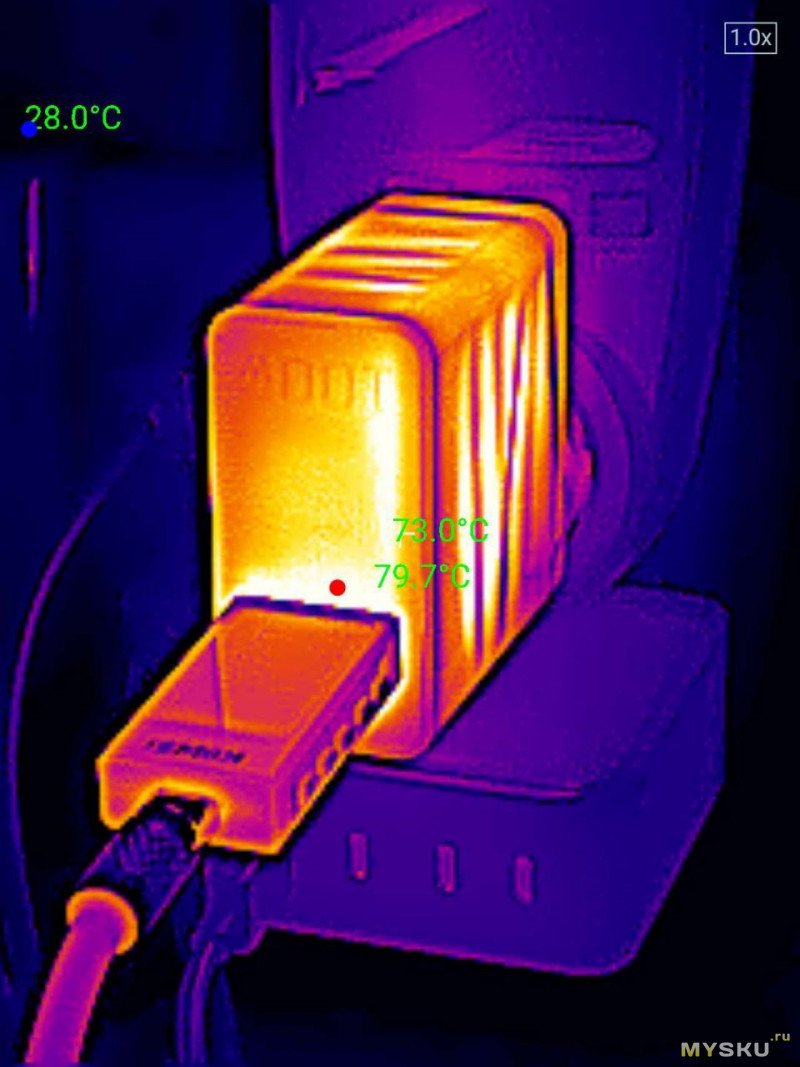

Внешне нагрелся почти до 80 градусов. 12 Вт уходят в тепло.

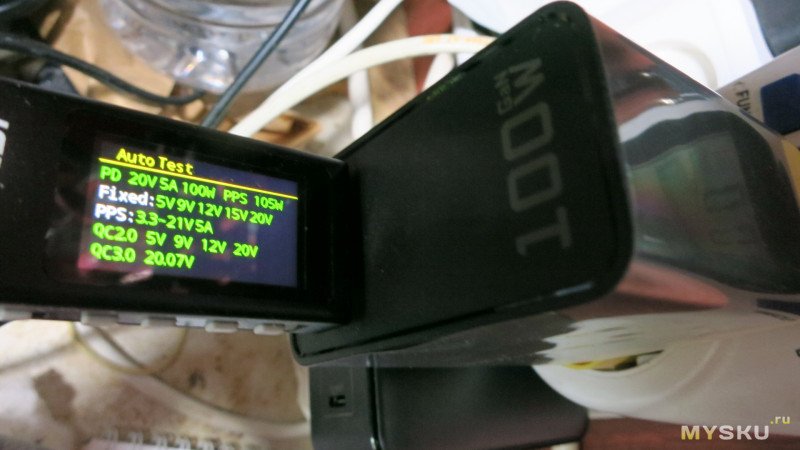

Протоколы, поддерживает QC, PD и PPS

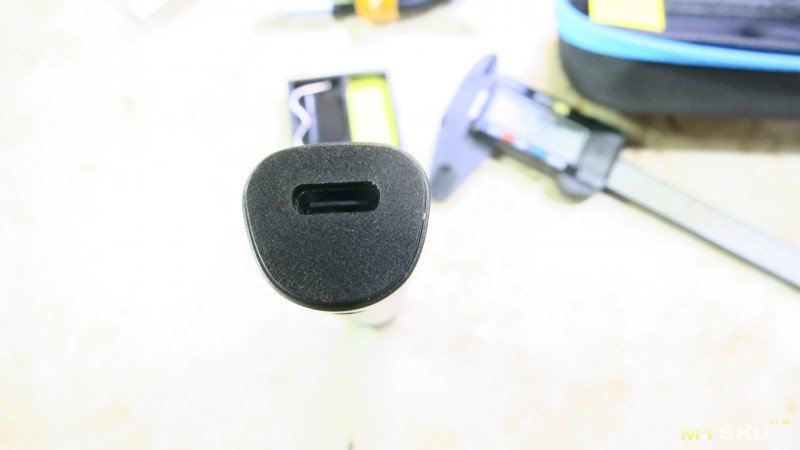

Паяльник подключается кабелем C-C в разъем на задней части паяльника.

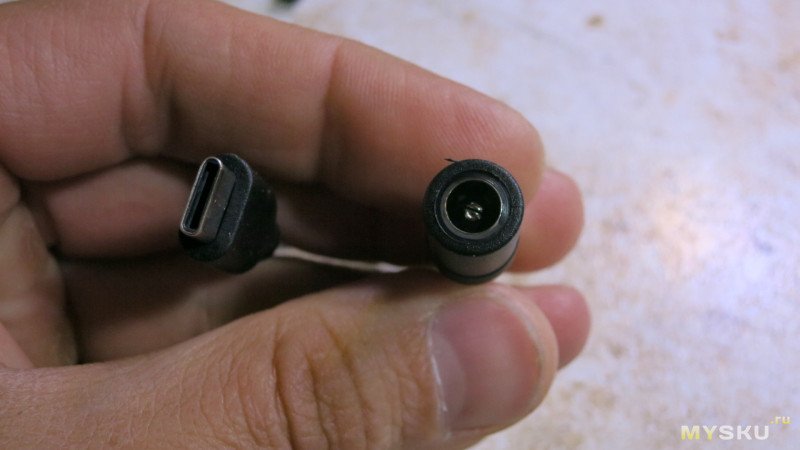

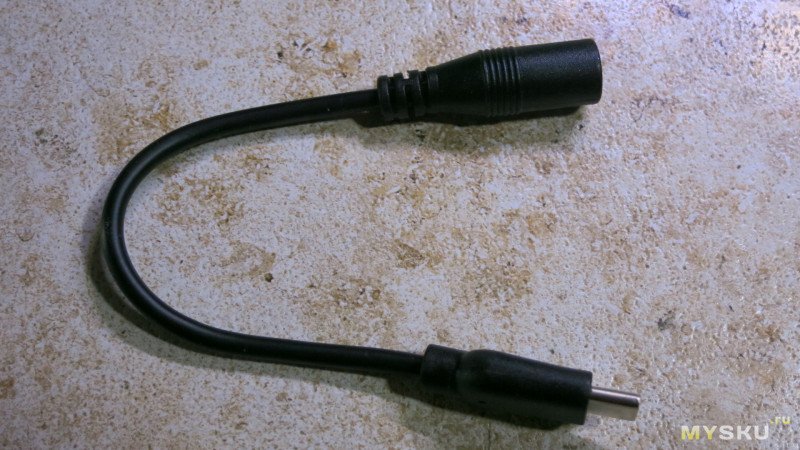

Можно подключить комплектным переходником с DC на USB, но нужно проверять, что он нормальной полярности.
Проверить можно, прозвонив минус USB c минусом разъема DC. Было дело, что приходили переходники обратной полярности, паяльники сгорали.
Вроде деньги кому-то вернули, но осадочек остался.

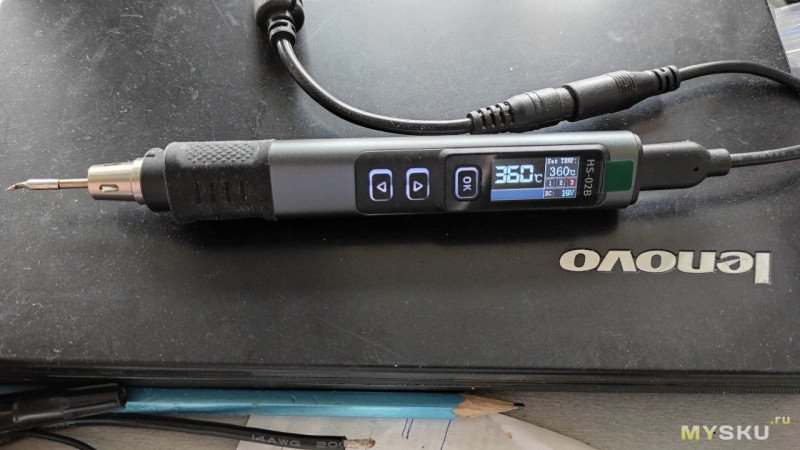

Для питания паяльника через такой переходник отлично подходит блок питания ноутбука

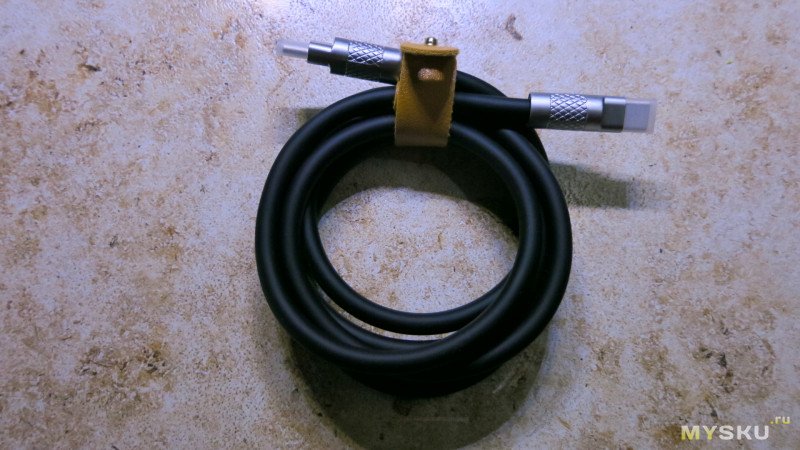

Комплектный кабель длиной около 1,2метра. У него толстая силиконовая оболочка, она не плавится паяльником.

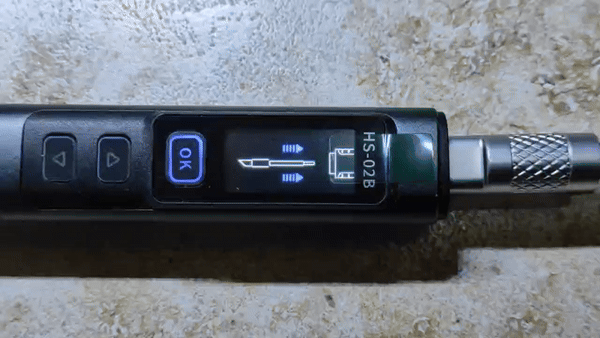

Если включить паяльник без жала, то он пищит и анимация показывает что нужно вставить жало

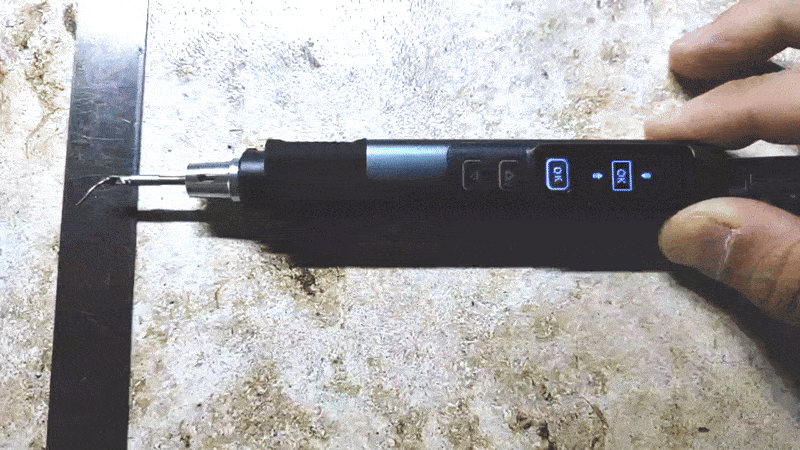

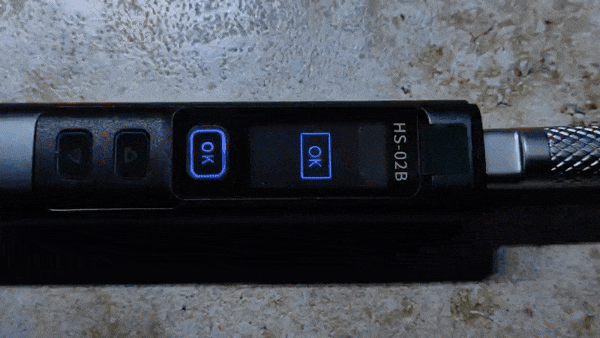

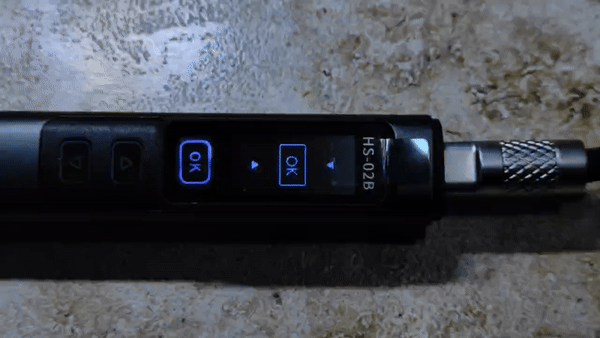

Если жало вставлено, то для включения на паяльнике нужно нажать кнопку ОК, о чем говорит новая анимация.

После нажатия ОК, паяльник быстро набирает температуру. Цифры не просто меняются, а бегут.
При достижении температуры, хоть при нагреве, хоть при остывании, паяльник издает один звуковой сигнал.

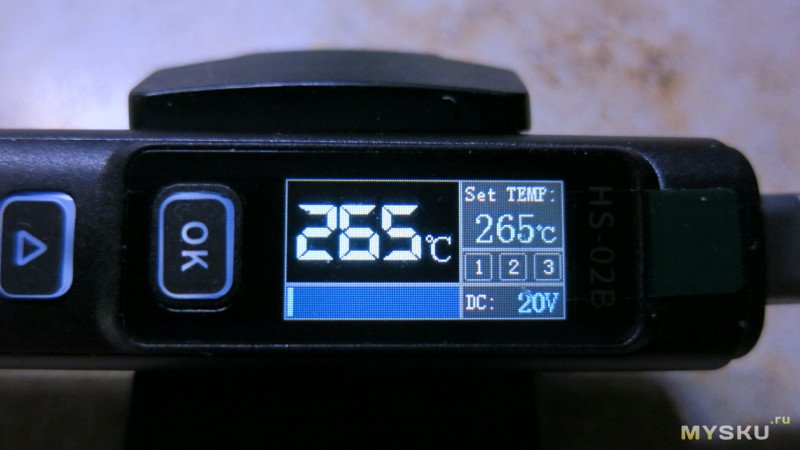

На экране видны: реальная температура, уставка температуры, еле видно подсвечивается выбранная ячейка памяти и напряжение питания паяльника.
Кнопками — стрелками можно менять уставку температуры. Короткие нажатия ОК переключают ячейки с сохраненными температурами.
Пробую максимальную мощность с жалом — топориком, у него сопротивление минимально, 1,7Ома.
Перед этим я зашел в настройки и включил максимальную мощность паяльника, так как по умолчанию она установлена на 42%

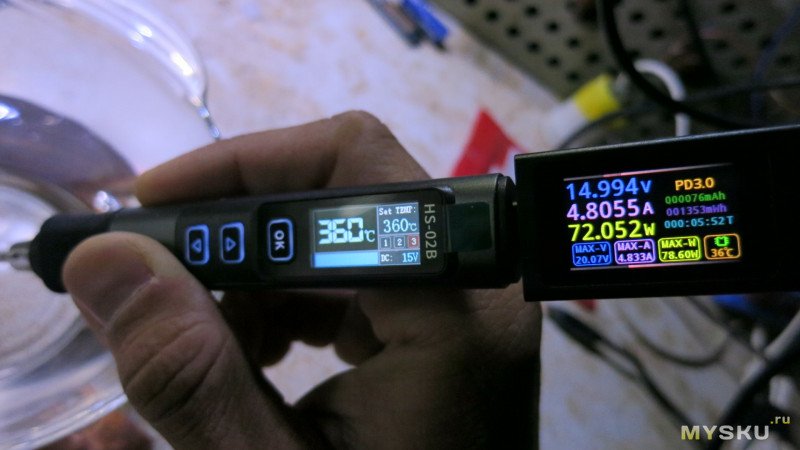

Опустив жало паяльника в воду, я увидел максимальную мощность в 78 ватт. При этом шкала в нижней части экрана паяльника заполняется полностью. То есть чтоб получить 100 ватт нужно жало с сопротивлением меньше 1.5 Ома.
Как быстро паяльник готов к работе? За секунду.
Я «припаял» к его жалу припой, он остыл с припоем на жале.
После включения холодного жала нужно всего чуть больше секунды, чтоб припой расплавился.

Если длительно зажать ОК или зажать две стрелки, то можно попасть в меню.

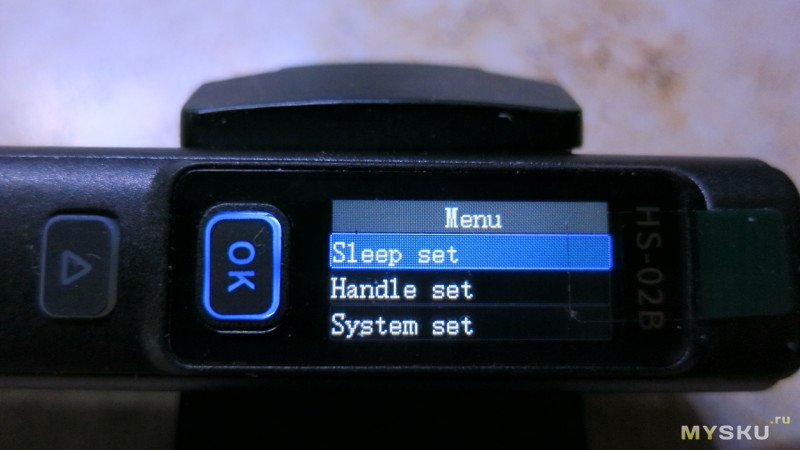

Пунктов немного, в первом уровне всего 3.
Выход обратно, на уровень выше — удержанием ОК, подтверждение — коротким нажатием.

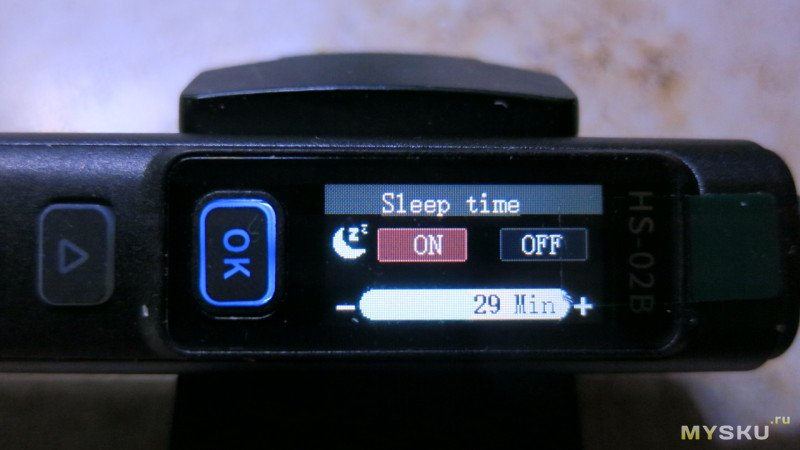

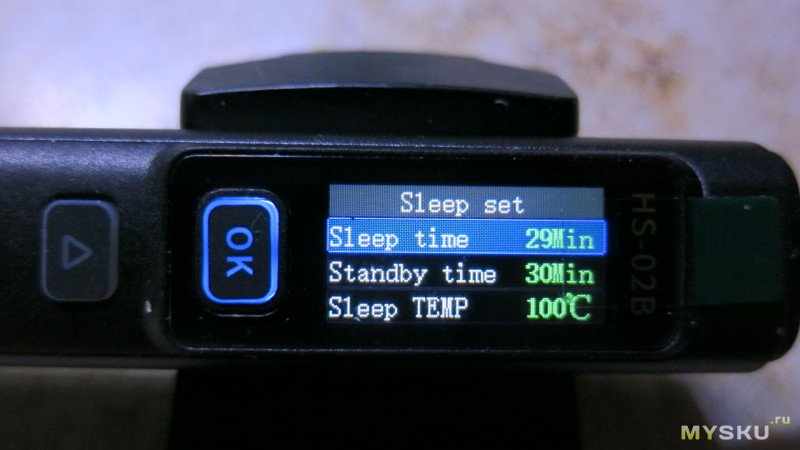

Первый пункт — режим сна и ожидания.
Настраивается от «выключено» или минимум 0,5 минуты до 60 минут.
Там же настраивается и температура в режиме сна.

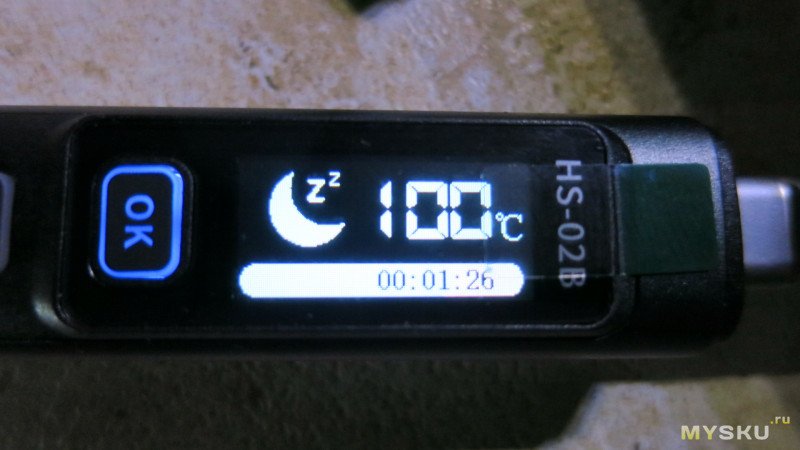

При этом мигает кнопка ОК, и на экране появляется луна. В нижней строчке время до включения режима ожидания. Если его пошевелить, то он включится. После истечения этого времени паяльник выключает нагрев и ждет нажатия кнопки ОК.

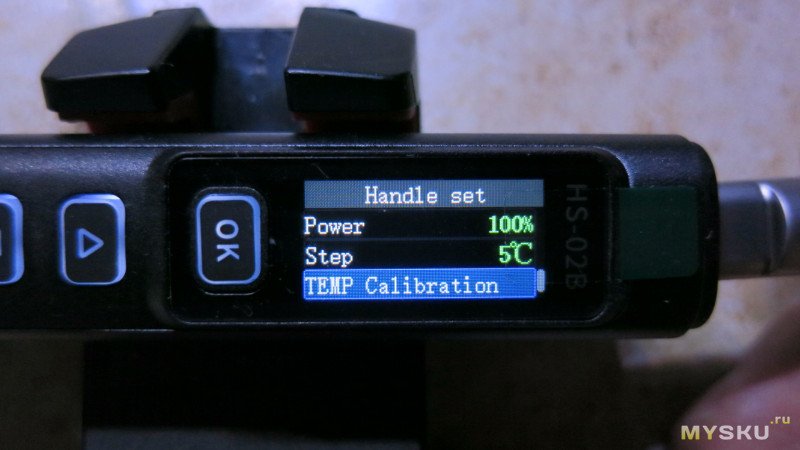

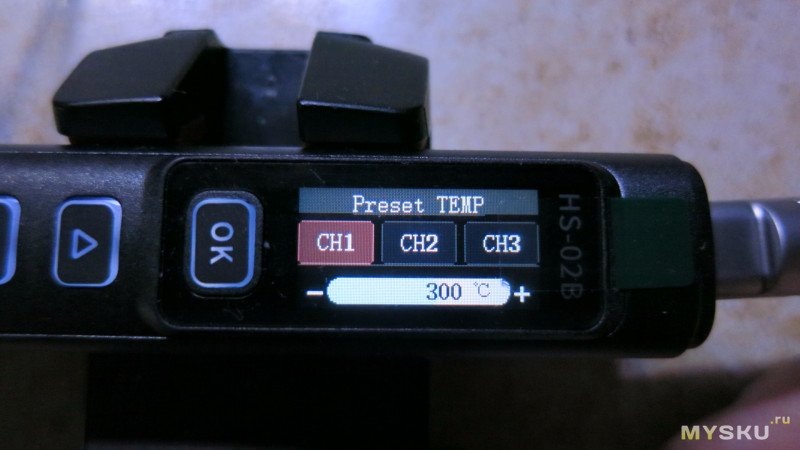

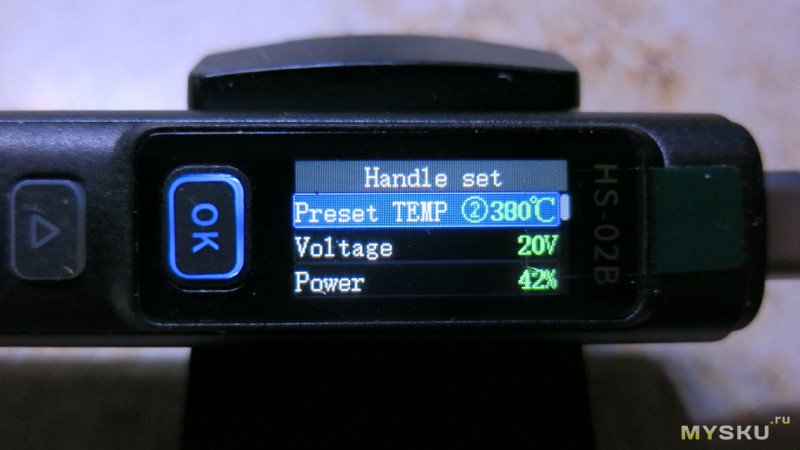

Вторая вкладка меню это настройки уставок температур, напряжения, мощности, шаг регулировки температуры и калибровка по трем точкам.
Температуры можно ставить от 100 до 450С.

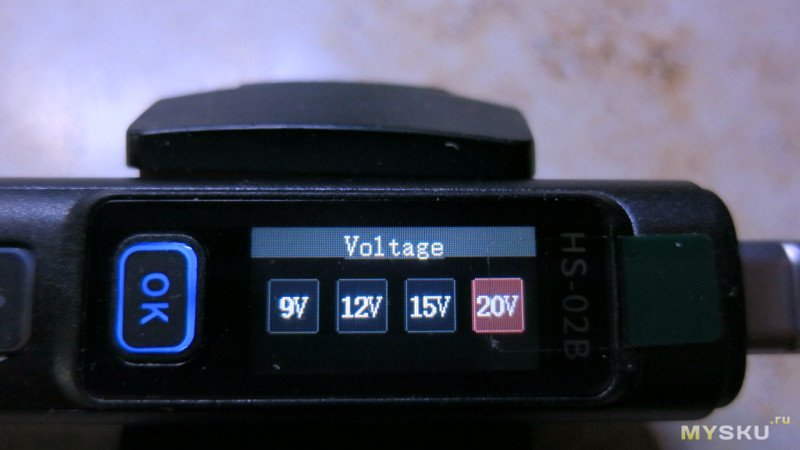

Напряжения 9, 12, 15, 20 вольт.
Мощность от 10 до 100%

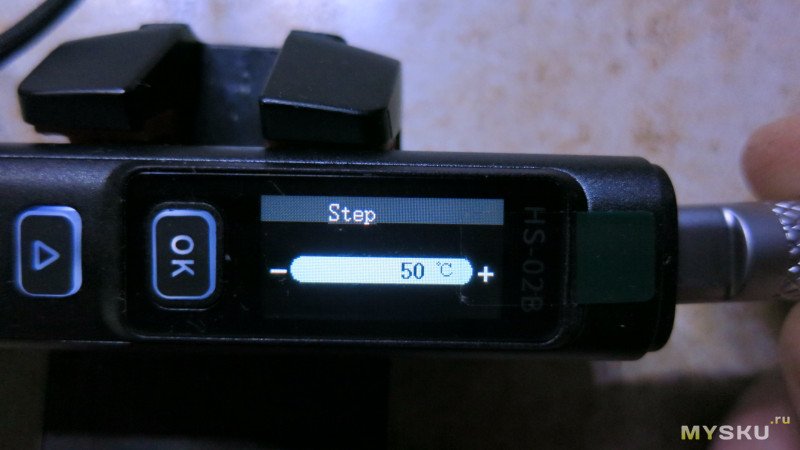

Шаг регулировки температуры от 1 до 50С.

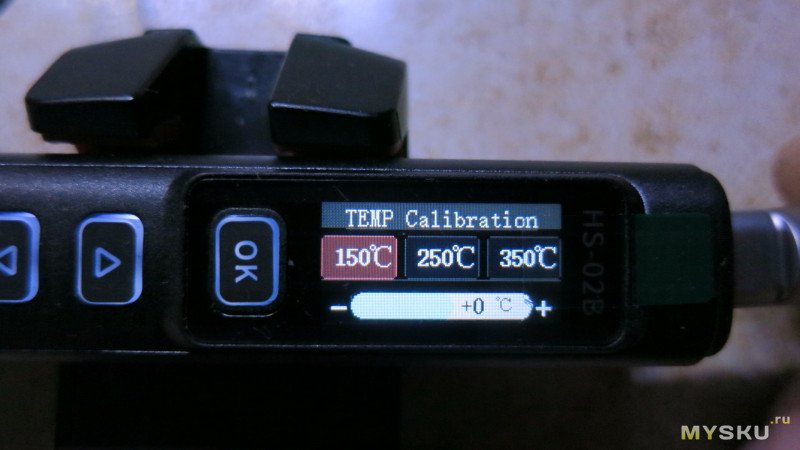

Калибровка производится по точкам 150, 250, 350С. Можно выставить от -100 наверное до +100С
С калибровкой нужно быть осторожным, я накрутил коррекцию температуры в первой точке до конца вправо, жало стало красным и сгорело за пару секунд.
То есть то, что выбирается в калибровке, сразу же появляется на жале — подтверждать не нужно, сразу можно и нужно измерять из этого режима.

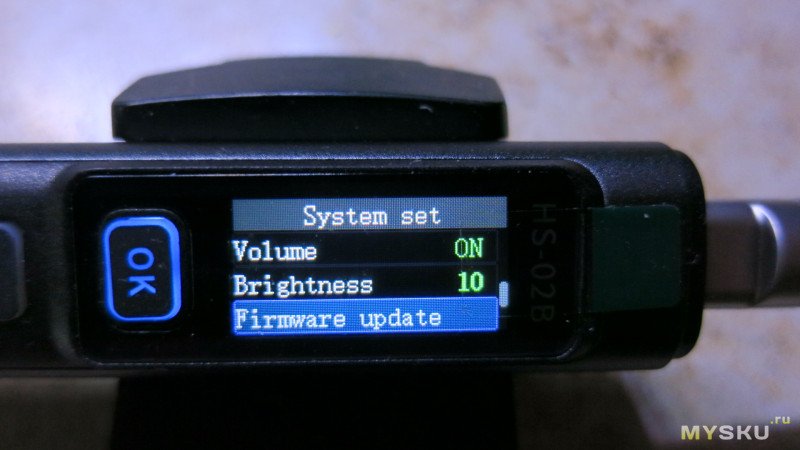

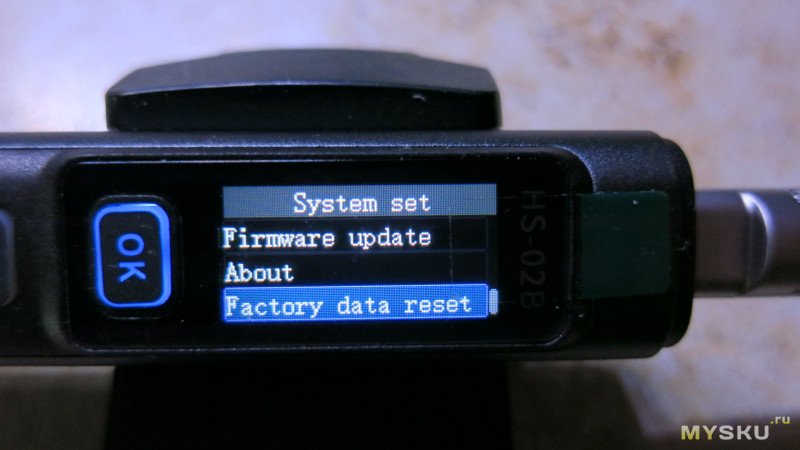

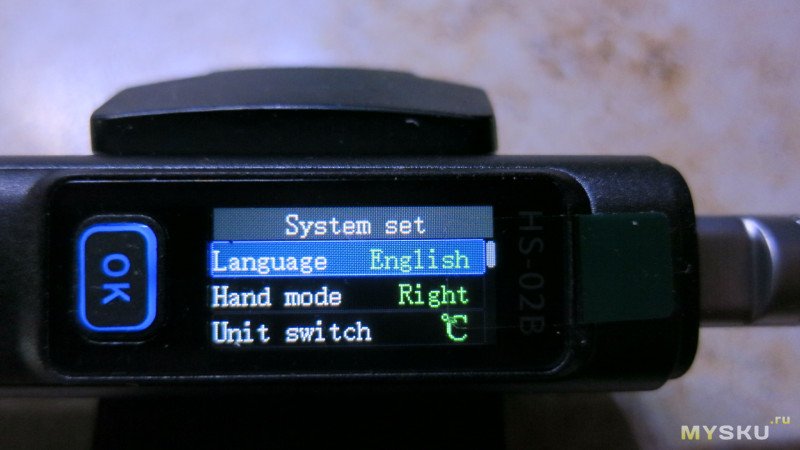

Третья вкладка настроек это системные настройки.
Язык — английский и китайский.
Работа левой или правой рукой.
Отображение температуры в единицах Цельсия или Фаренгейта.

Регулируется громкость пищалки от Выкл и от 1 до 10.
Яркость дисплея 1-10.
Обновление прошивки

О паяльнике
Сброс настроек на заводские.

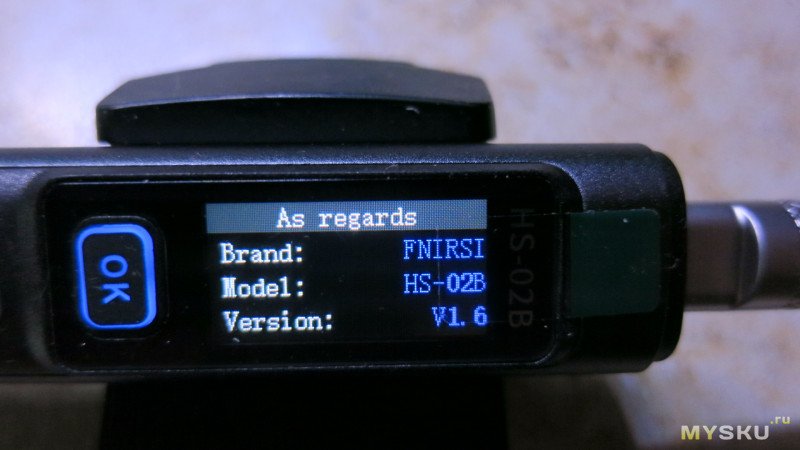

В меню «о паяльнике» есть модель HS-02B и версия прошивки V1.6

Прошивка

Для прошивки паяльника нужно подключить паяльник кабелем к компу. Паяльник начнет пищать, что малое напряжение — нужно зажать две стрелки, чтоб войти в меню.
Там выбрать соответствующий пункт firmware update, нажимаем ОК.

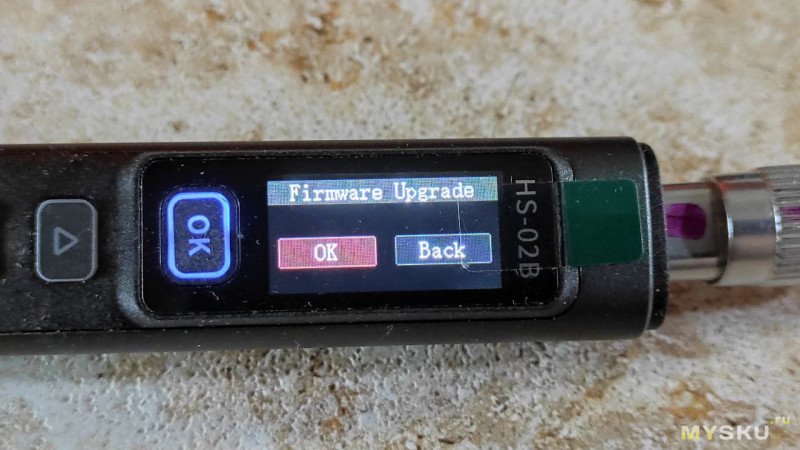

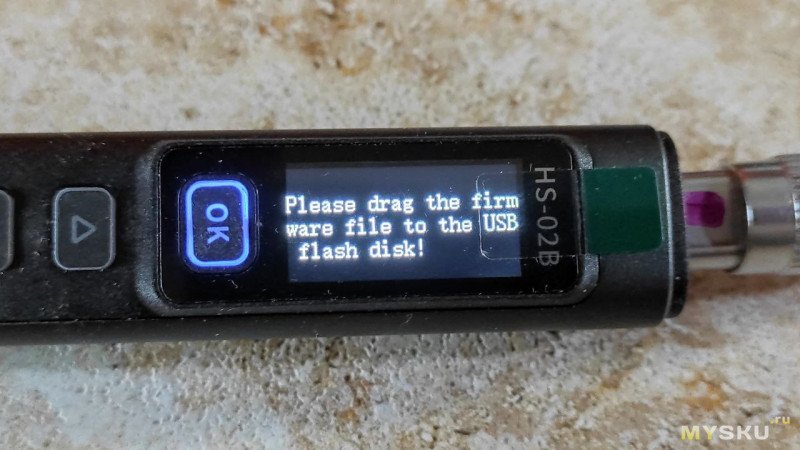

На компе появляется диск BOOTLOADER, на паяльнике новая надпись
На этот диск нужно положить прошивку. Паяльник перезагружается, запускается.
В новой прошивке в подменю «system set» я увидел новый пункт меню «roll set». Его можно выключить и включить.
Может это защита от того, что паяльник выключается, если он укатился? По умолчанию включено.

Пайка

Паяльник паяет. Быстро нагревается, жало тонкое. Вынос очень короткий, паять удобнее, чем моей удочкой с Т12.
При пайке жалом-топориком, пока оно еще не сгорело от моей калибровки, при пайке паяльник потреблял до 20 ватт.
С тонкими жалами в процессе пайки паяльник потребляет около 10 ватт.
То есть, чтоб прогревать большие полигоны, нужны жала с большой площадью контакта с платой — это паяльник с буквой А и с С245 жалами.

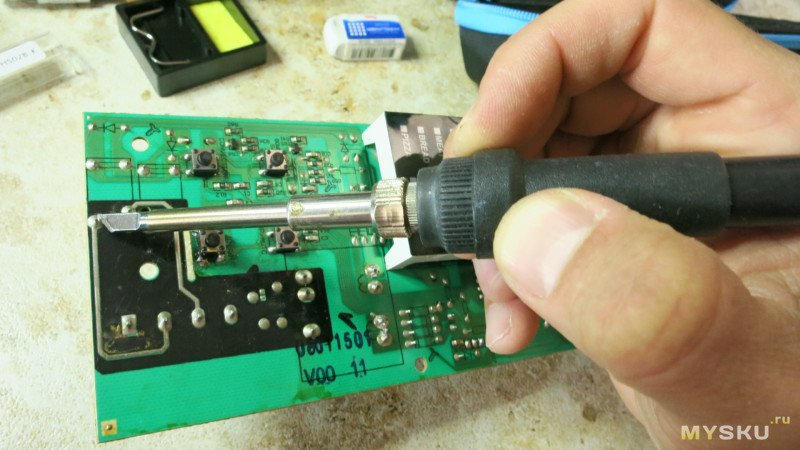

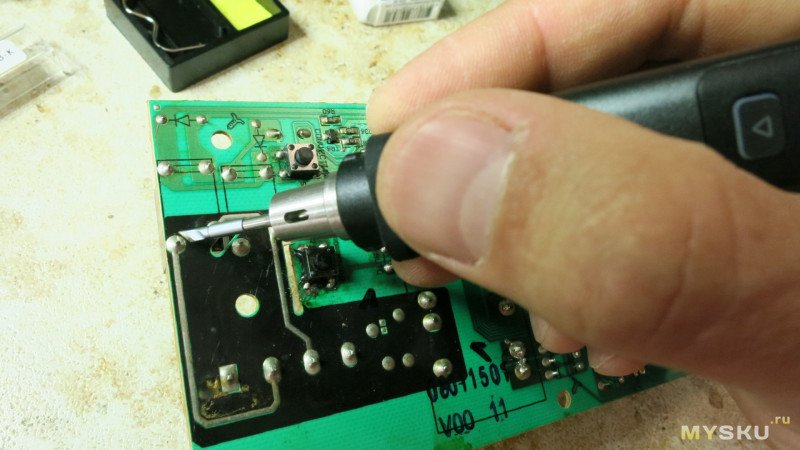

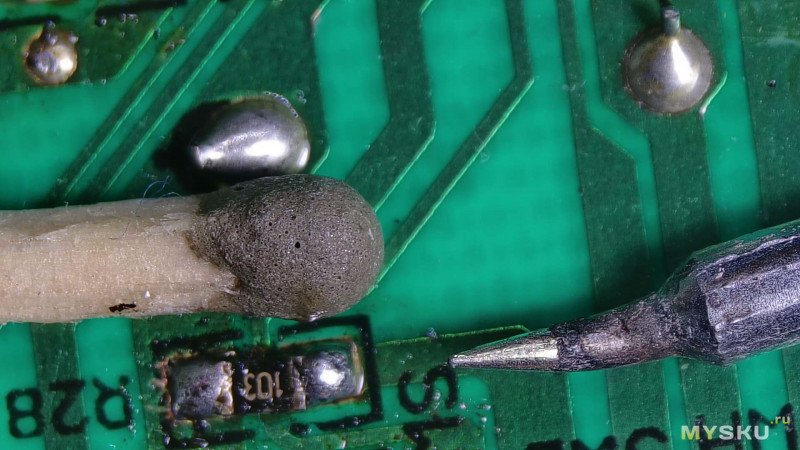

Попробовал запаять несколько деталей на плату, на видео видно, что паяю я плохо.

Дал этот паяльник другу, который занимается ремонтом телефонов. Его вердикт — держать удобно, вылет небольшой. Но он очень плохо пропаивает сгнившие шлейфы и разъемы утопленников.
То есть те детали, которые легко облудить или на них уже есть припой, паяет нормально. А площадки, которые были черные или зеленые от окислов, не пропаивает и не облуживает. При этом старый паяльник на 900-х жалах с медным жалом паяет такие дорожки без проблем. Возможно паяльник с С245 жалами и буквой А будет паять лучше. Или оригинальные жала JBC будут паять лучше. Но, видимо, играет роль то, что я видел — при пайке массивных полигонов тонкие жала требуют от паяльника всего 10 ватт. Невозможно вкинуть большую мощность на кончик такого тонкого жала. А у меди коэффициент теплопередачи больше и тепло передается на самый кончик, пусть 900-я серия и не так удобна и красива. Он так же заметил, что разъем Type-C не очень подходит для такого паяльника. При пайке паяльник двигается, наклоняется и разъем выпадает из USB, а когда смотришь в микроскоп, то не понятно, почему паяльник перестал паять — или он ушел в сон и сбрасывает температуру. Оказывается просто разъем потерял контакт и приходится его снова вставлять на место, отрываясть от микроскопа.

Итог

Компактный паяльник, который может питаться от USB, от блока питания ноутбука, от повербанка или от нескольких литиевых аккумуляторов. Небольшое расстояние от кончика жала позволяет точнее делать небольшие движения. Очень быстрый прогрев, чуть больше 1 сек до плавления припоя на кончике жала. Хороший экран, анимация. Есть три пресета температуры, между ними удобно переключаться нажатиями кнопки ОК. Паяльник сигнализирует о том, что он набрал температуру звуковым сигналом — тоже удобно, не нужно смотреть на него. Хороший комплектный блок питания, продолжительное время выдает 100 ватт. Хороший термостойкий кабель в комплекте. Не все USB кабеля подходят к этому паяльнику, разъем кабеля Ugreen короче на полмиллиметра и еле контачит, при любом движении выпадает из паяльника.
Кабель Toocki подходит нормально. Пару раз во время пайки я понимал, что паяльник не греет, кабель терял контакт в разъеме — возможно комплектный кабель слишком тяжелый для этого паяльника и лучше пользоваться переходником с блоком ноутбука.
Для пайки больших полигонов лучше выбрать вариант паяльника с буквой А, у него жала с большим кончиком, которые могут передавать больше тепла на плату.

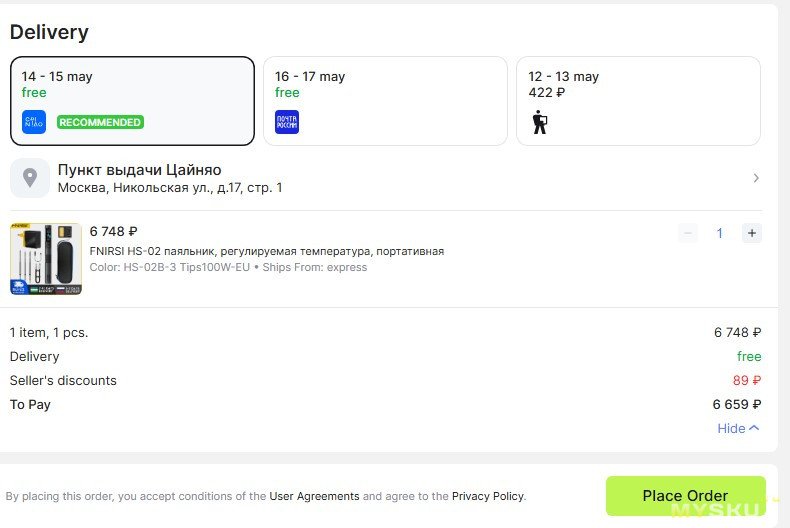

Продавец предоставил купон FNSCD125, который действует до 25 мая, с ним цена 6 659 ₽
В этом же лоте можно выбрать подставку для этого паяльника.
Цена с купоном
Планирую купить +1 Добавить в избранное
+6 +11
свернутьразвернуть
Комментарии (12)
RSS
+
avatar
+2
  • dens17
  • 10 мая 2025, 14:21
Продавец предоставил купон FNSCD125, который действует до 25 мая, с ним цена 6 659 ₽
Покажите продавцу, что в России есть Озон и его цены/купоны (на Али), обычно малоинтересны.
По БП для дома, мысли вслух — пока удачный курс $, может взять БП Mean Well LRS-100-24 или LRS-150-24 (на Озоне) и выставить там условные 20V. Плюс Ваш переходник с DC на USB. БП реально купить за примерно 850руб.
По массивным полигонам — на этот случай, пусть дома лежит старый/советский/российский мощный паяльник. Иногда бывает нужен.
+
avatar
+1

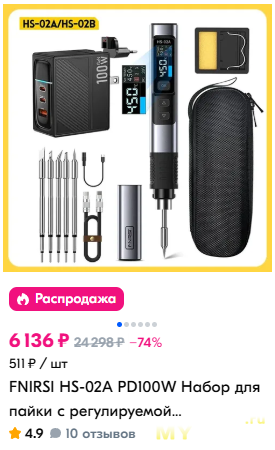

Хотел возразить, но посмотрел на Озоне цены на данный паяльник в полной комплектации, правда HS-02A и (судя по картинке) со старым б/п, и по большей части соглашусь

..
