FlixTone D9W Ultra — FullHD проектор. Посмотрим что внутри?

От кабелей — до проекторов. Разбираем и смотрим что внутри. Неонки, кабели, оптика, динамики… хм, их здесь целых три, плюс парочка пассивных излучателей. Измерим диагональ матрицы и посмотрим что по электронике.

Пристёгивайтесь. И поехали.

Лёгкое чтиво ©
Разборка присутствует

Структура обзора
Характеристики — Разборка —  Код скидки

Количество знаков: ~ 5 700
Время чтения: ~ 4-5 минут

Полный обзор читайте здесь: FlixTone D9W Ultra — ультра-яркий FullHD-проектор с заявкой на 3000 ANSI и динамиками 3х10Вт

Напомню характеристики

Характеристики

Full HD проектор Flixtone D9W Ultra

Ключевые особенности модели:
● 3000 ANSI Lumens – три режима яркости High / Standard / Low
● Full HD + 4K Decoding
● Low-Latency Gaming Mode (игровой режим с низкой задержкой)
● Sealed Dust-Resistant Engine (закрытая оптическая система)
● High Contrast (26000:1)
● Support CEC, AC3, ARC, HDR
● Smart Auto Correction – Auto focus, keystone, screen fit & obstacle avoidance (полная автофокусировка)

Оптические параметры
● Яркость: 3000 ANSI люмен (опять — так заявлено, измерено лично — около 1050 ANSI люмен что существенно меньше, но по факту это ультра-яркий проектор)
● Разрешение: 1920 х 1080 Full HD (нативное), чтение и декодирование 4К (H.265)
● Контрастность: 26000:1
● Соотношение сторон: 16:9 (плюс настраиваются)
● Размер проекционного экрана (диагональ): 40" ~ 300" (1м ~ 8м)
● Проекционное отношение: 1.27: 1
● Электронное масштабирование

А также:
⚡ Датчики (предположительно, но не факт, DevInfo не обнаруживает): акселерометр, гироскоп, различные датчики поворота/ускорения, — они отвечают за то, чтобы запускался механизм автофокуса, отслеживают перемещение проектора, регулируют коррекцию наклона итд
⚡ Камера для работы автофокуса

Размер: 290 х 260 х 160 мм
Вес: 3.80 кг

остальные характеристики — по ходу обзора

Разборка

Переходим к основному блюду. Для этого нам понадобится нож.

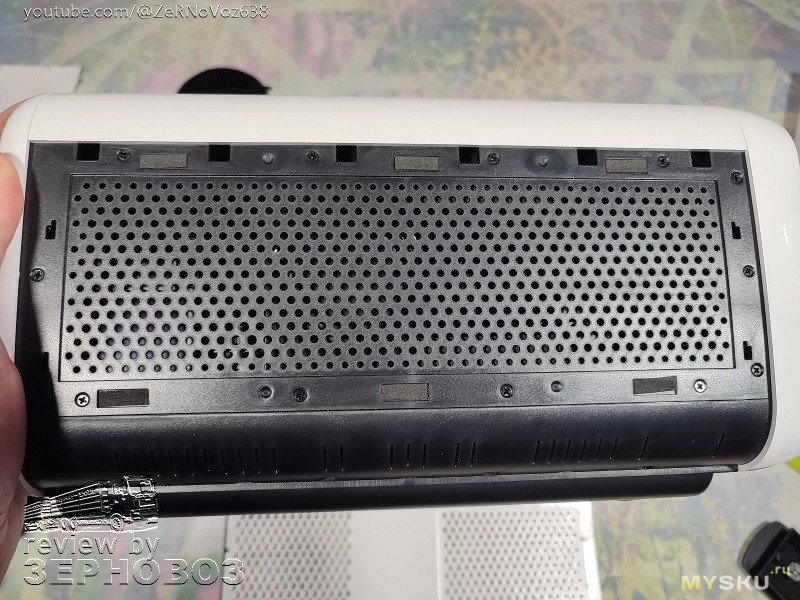

Так до конца и не понял в чём тайная задумка такой конструкции: под белой решёткой находится ещё и чёрная решётка. Сюда бы тонкий фильтр из любой ткани или что-то подобное. А иначе — просто декор и лишняя преграда перед динамиками.

Стягиваем стенки справа и слева

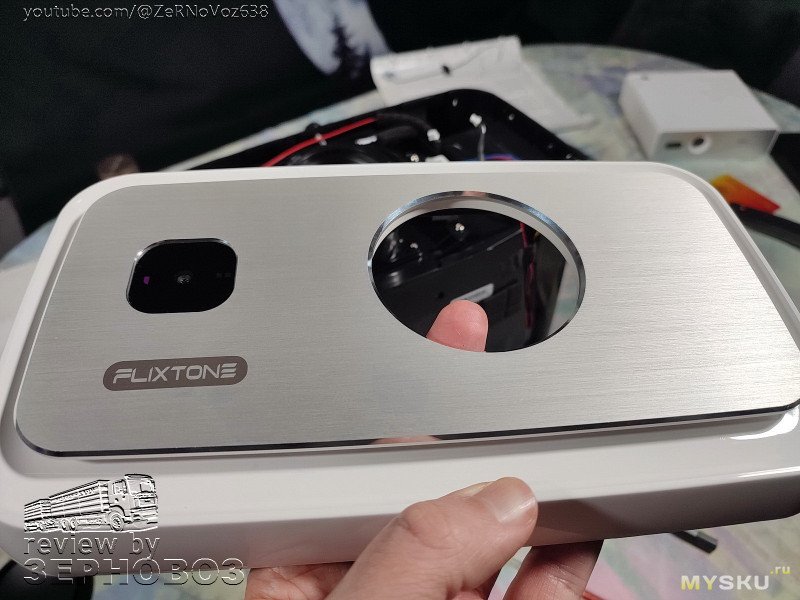

очень аккуратно снимаем переднюю панель, во-первых она тяжёленькая, во-вторых чтобы не оторвать кабели

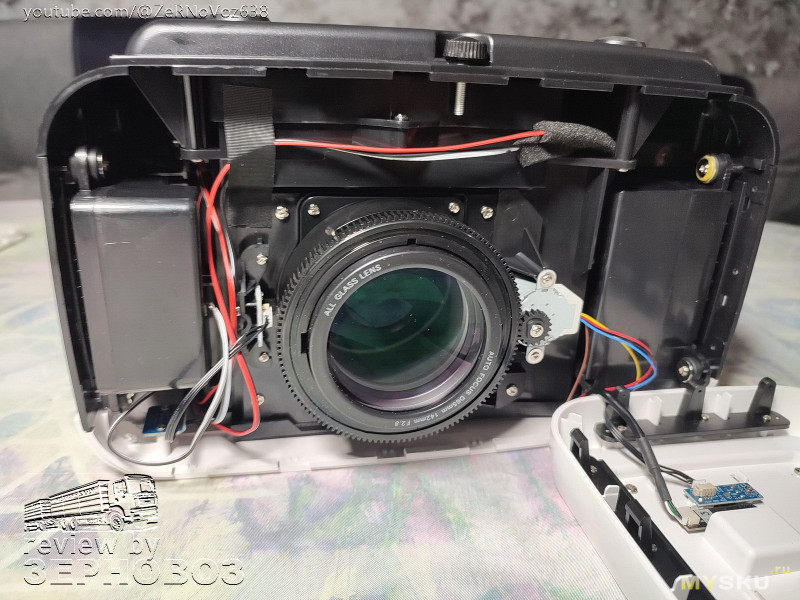

видим двигатель фокуса (автофокуса), большую линзу (систему линз)

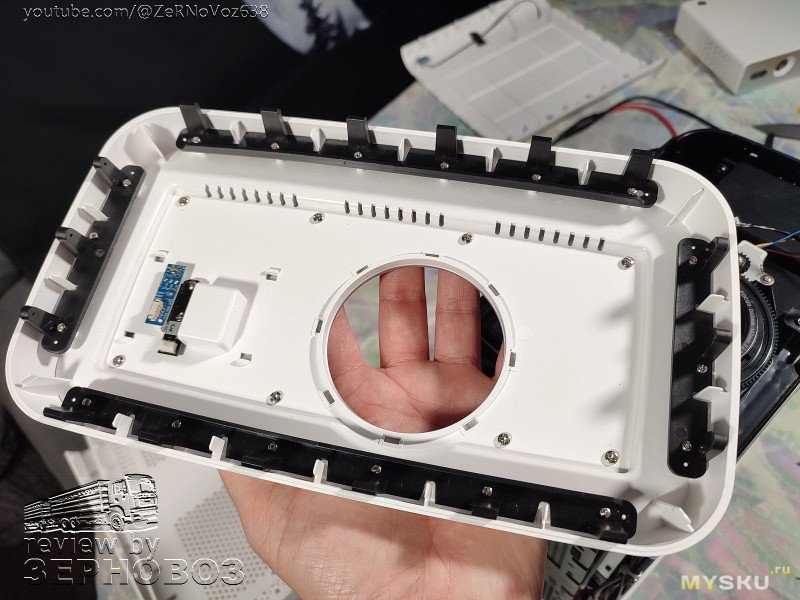

отсоединяем переднюю панель (кабели) чтобы случайно не оторвать

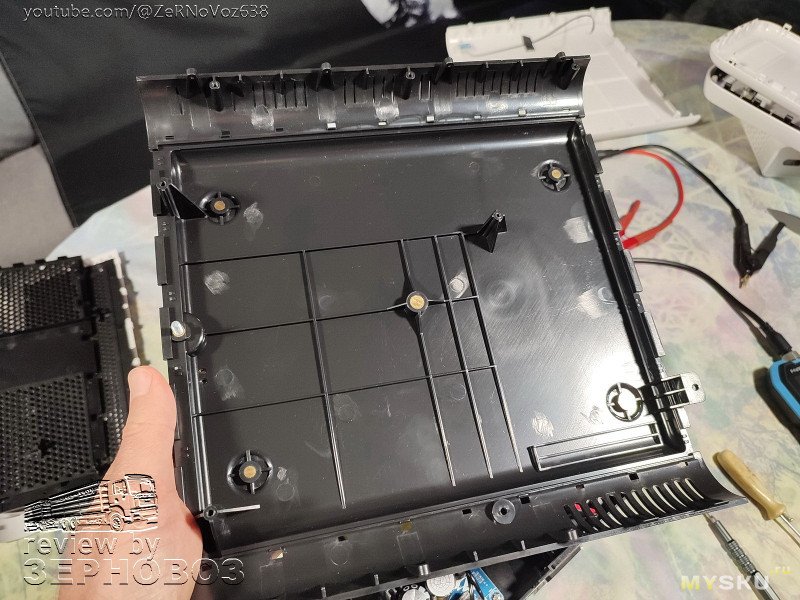

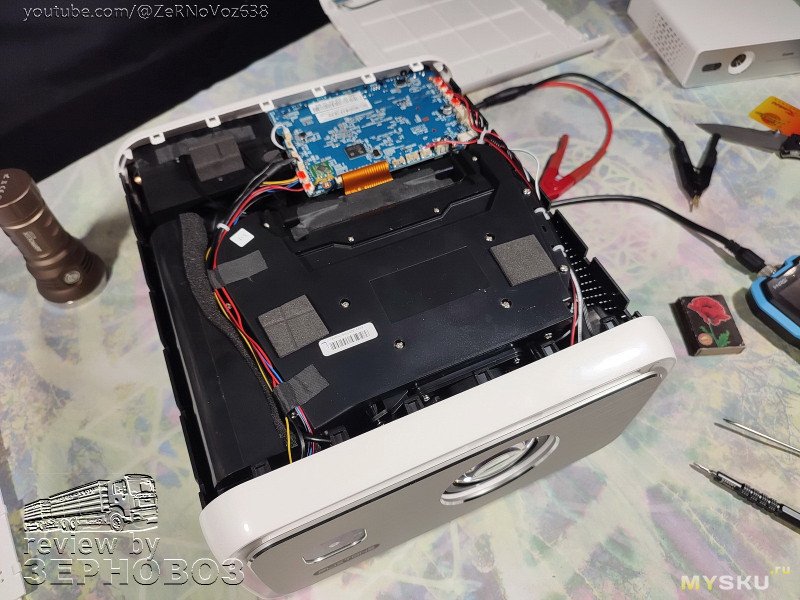

снимаем верхнюю панель

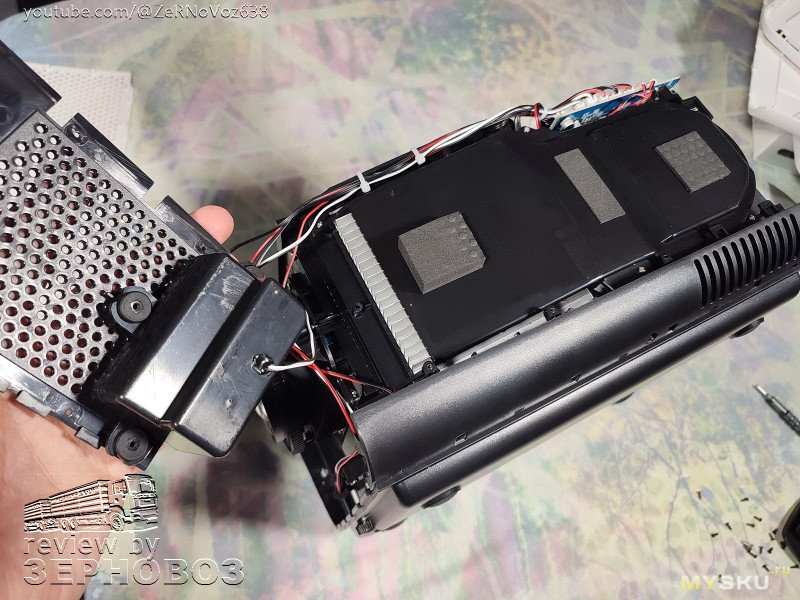

видим шумко-наклейки (это хорошо), кабели закреплены и стяжками и скотчем (также хорошо)

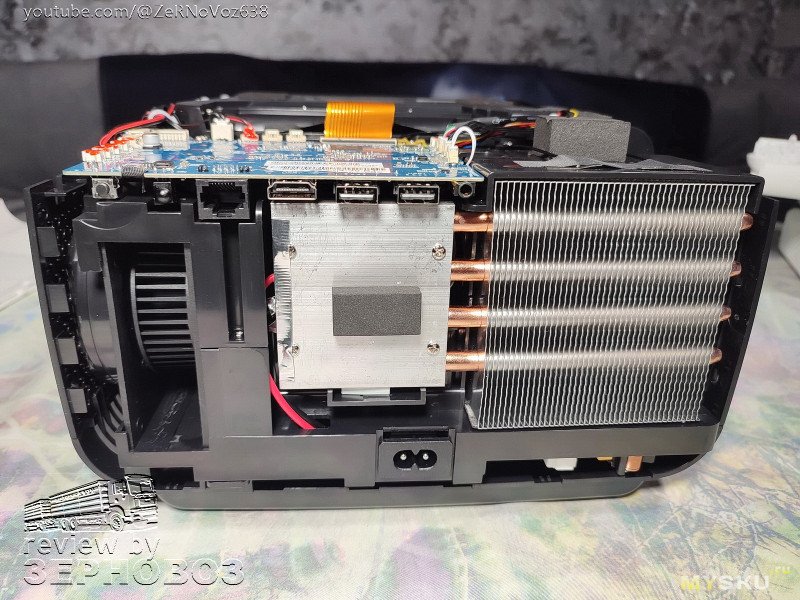

вид сзади, порты, большой огромный радиатор

➽ 2 x USB (чтение U disk или SSD, подключение мышки итд.)
➽ 1 x HDMI 1.4
➽ 1 x Audio-out (3.5 mm)
➽ RJ45

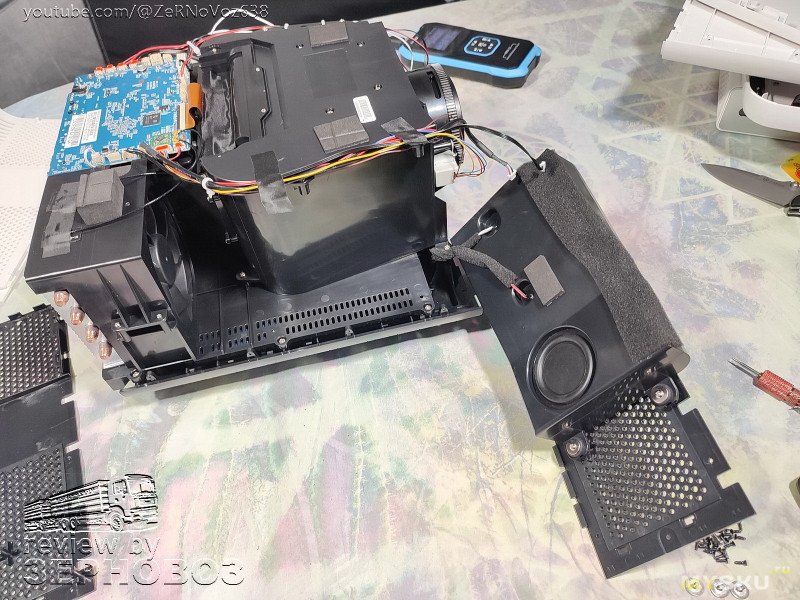

правая панель, динамик

внимание, по периметру корпус крепится на прорезиненных «подвесах», отлично

динамик в закрытом «ящике»

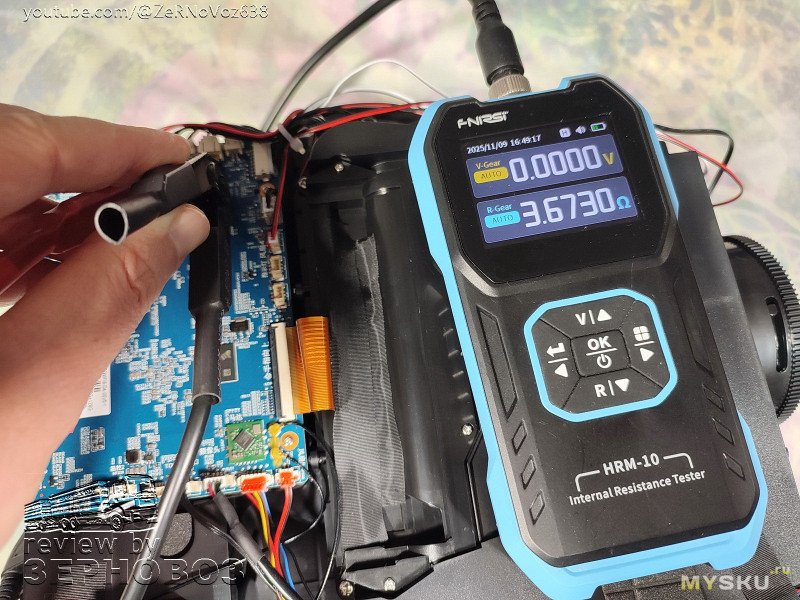

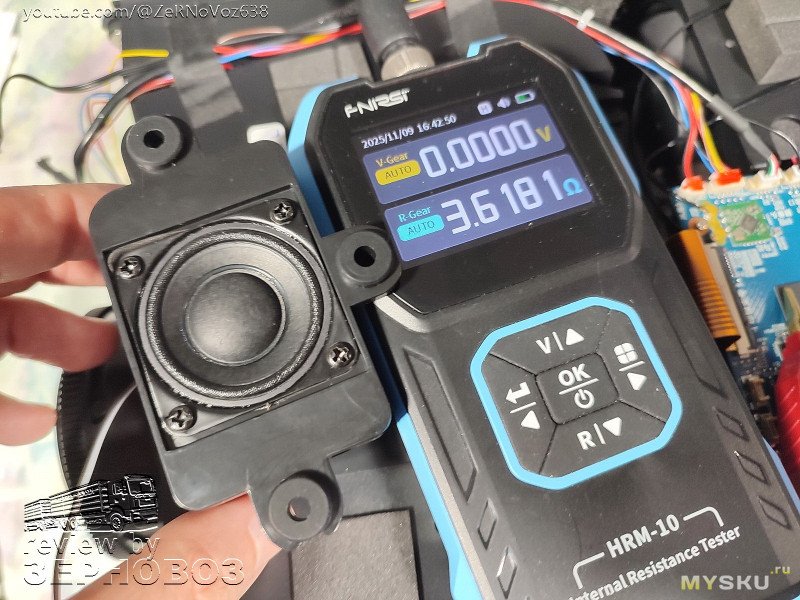

замеряем сопротивление динамика, 3.6 Ом

забегая вперёд: ♬ Динамики: 10W х 3 (очень громкие)

откручиваем панель слева

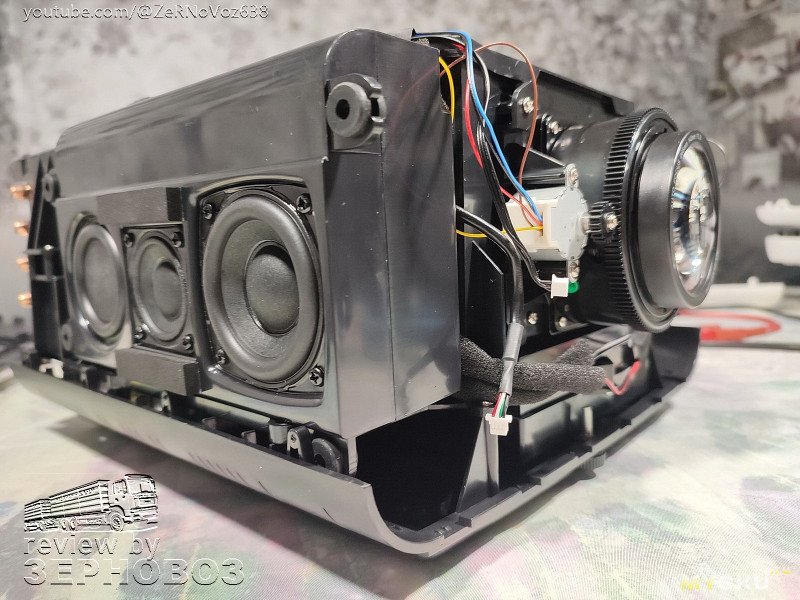

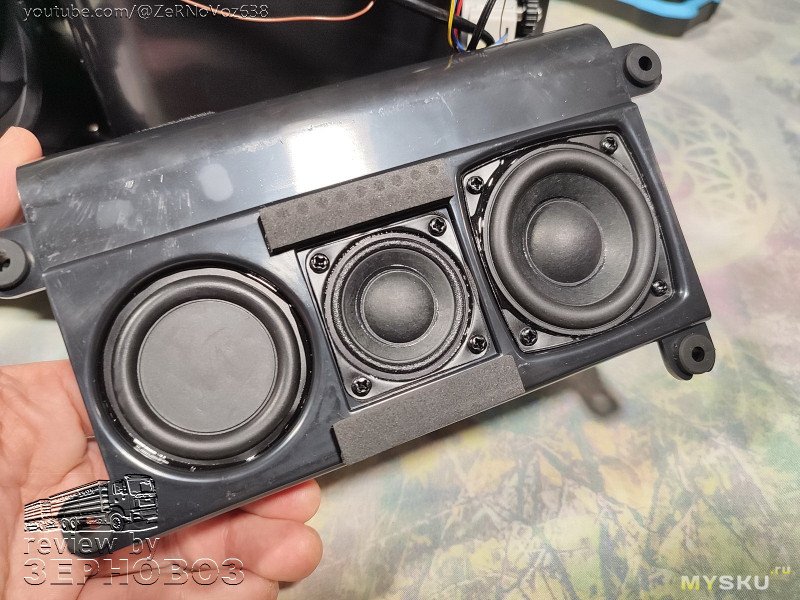

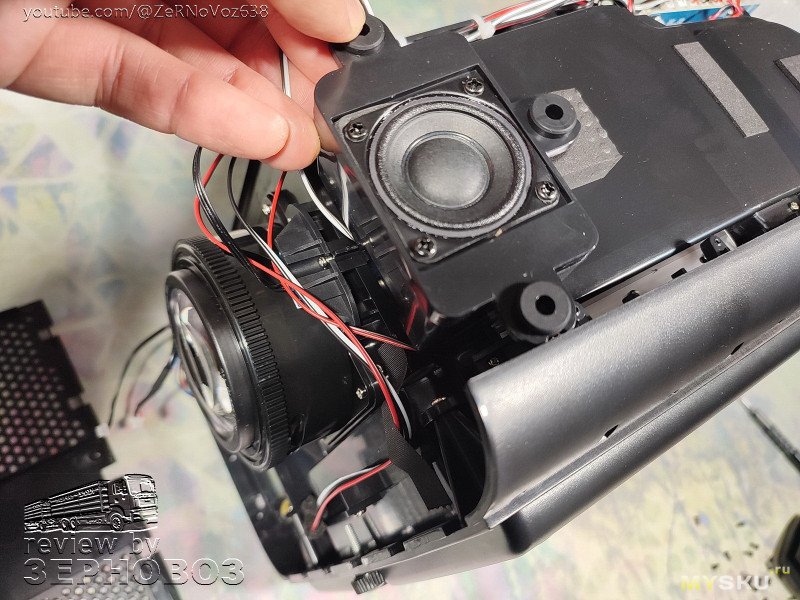

здесь всё намного интереснее: динамик СЧ (может его и считают НЧ...) и ВЧ (такой же как и справа)

плюс пассивный излучатель / ПИ

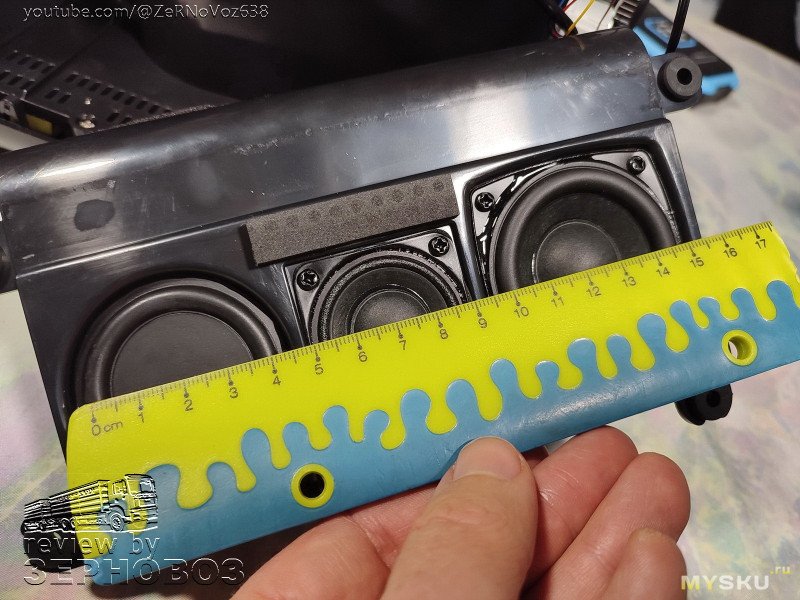

размеры динамиков

СЧ — 45мм
ВЧ — 33мм
ПИ — 40мм

сопротивление СЧ плюс минус как и у ВЧ — 3.67 Ом

собственно, вся конструкция да и сам большой радиатор дают в сумме вполне тихий низко-температурный выхлоп, хотя потребление до ⚡ 120-195Вт в разных режимах, что очень немало

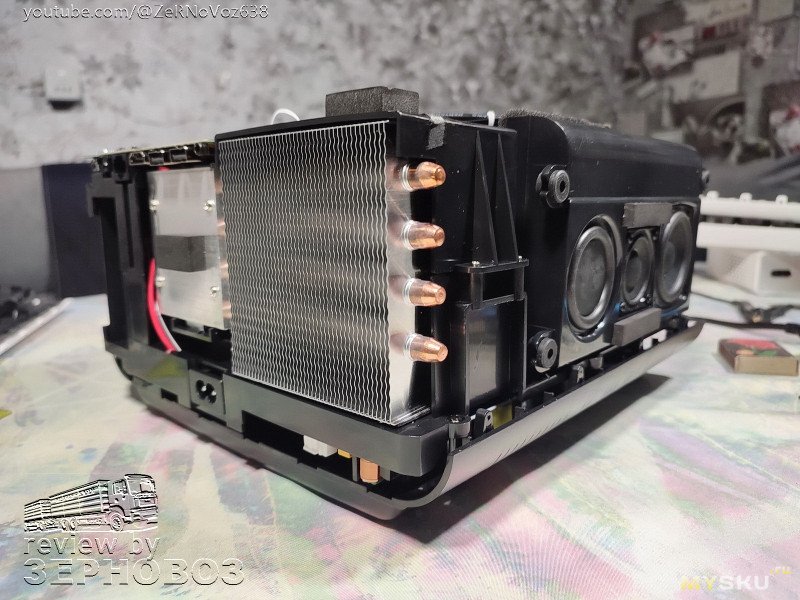

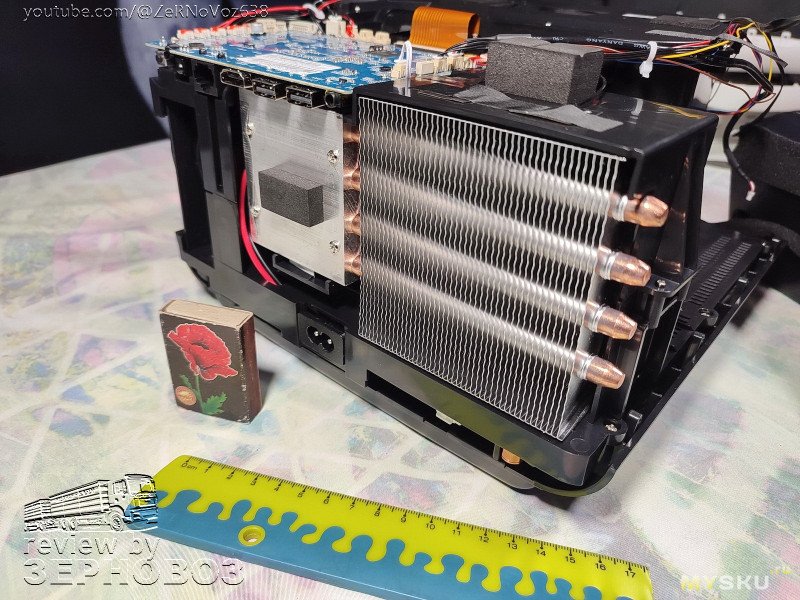

радиатор

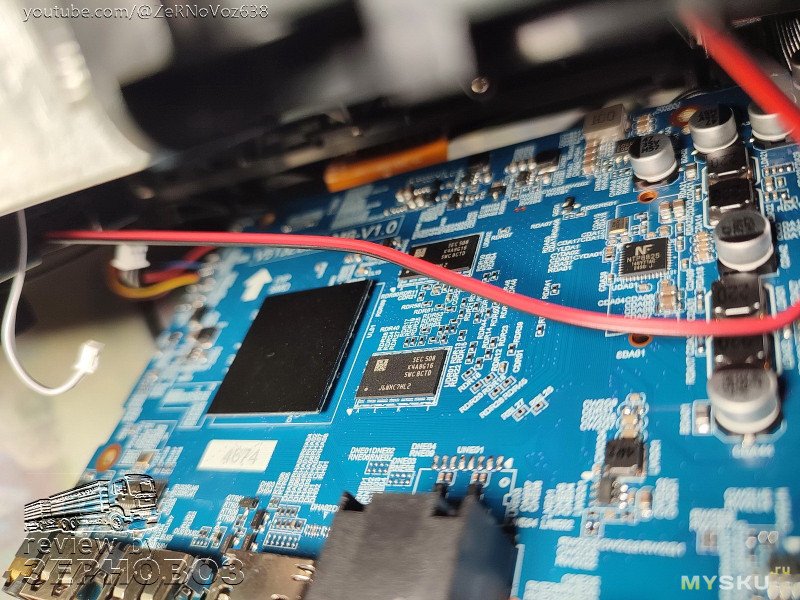

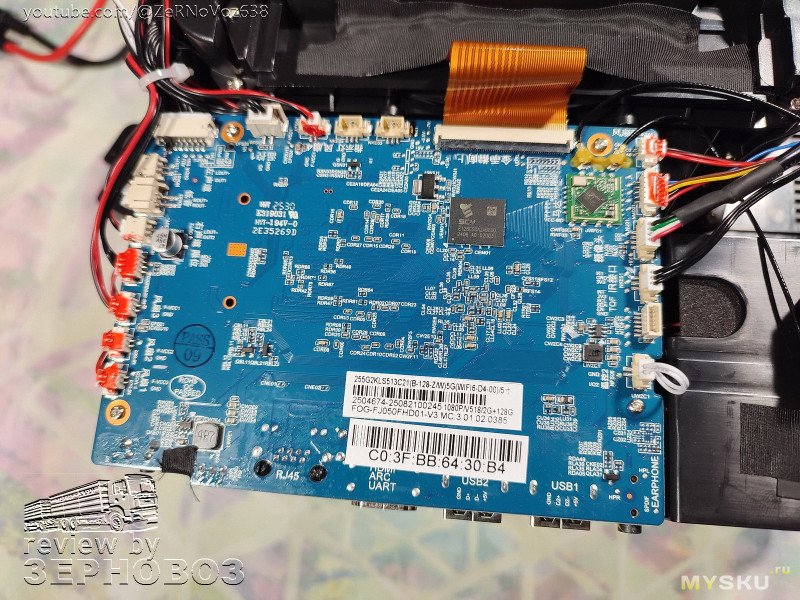

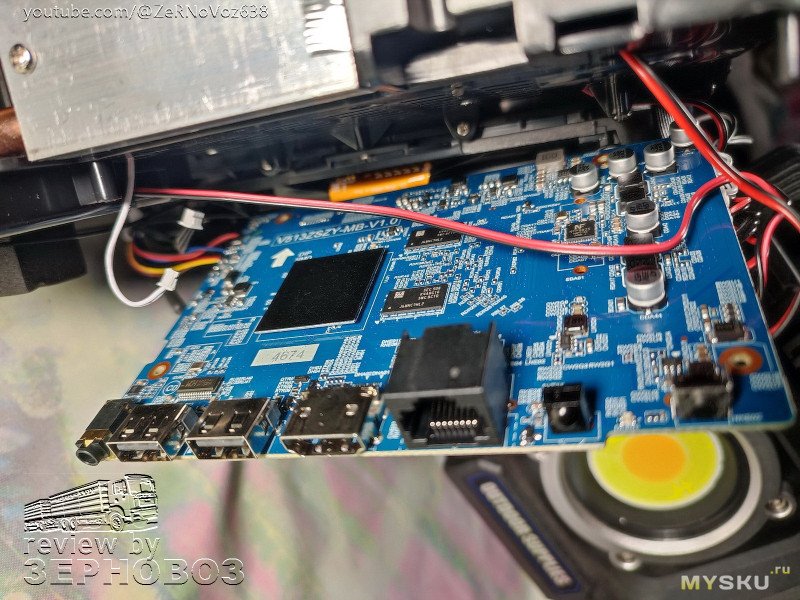

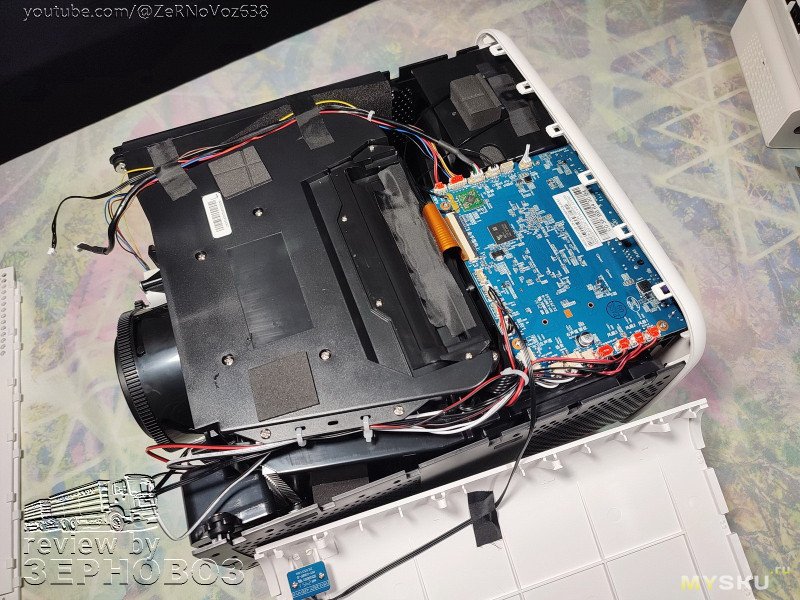

плата управления

》 Система: ОС Android 12.0
》 Wi-Fi 6 2.4G/5G, BT 5.0
》 Wifi-display: AirPin/Miracast for one-touch casting from iOS/Android/Windows devices

➽ CPU: HiSilicon Hi3751 V352, 4x ARM Cortex-A53 @ 1000MHz
➽ GPU: Mali-450 MP
➽ RAM / ROM: 3 ГБ / 128 ГБ

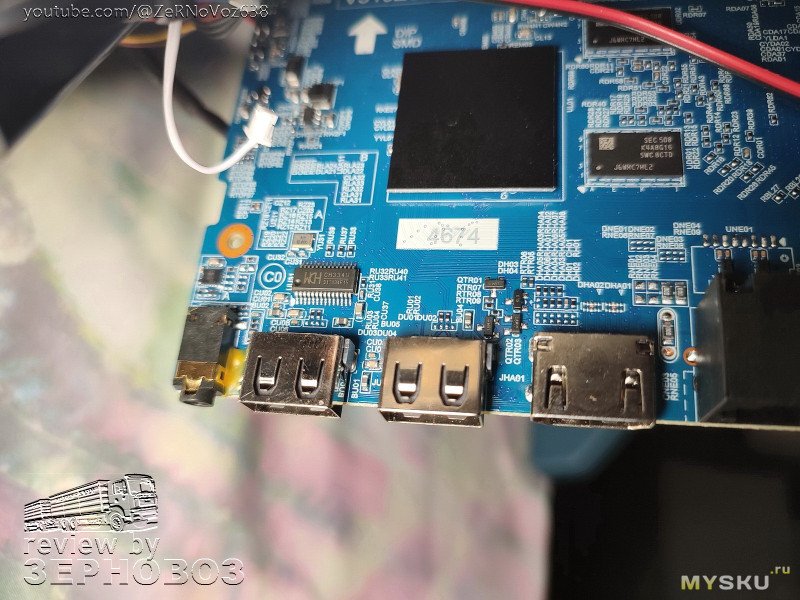

чипы чуть крупнее

Wi-Fi

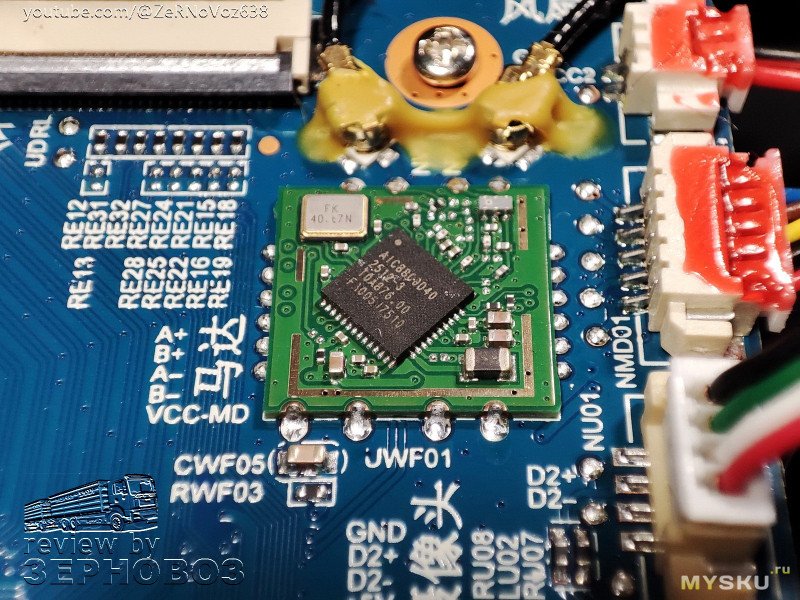

AICSemi AIC8800-based USB WiFi 6 adapters

плата с обратной (внутренней) стороны

ещё чуть крупнее

NTP8825 is a single chip full digital audio amplifier (2.1CH, 10W x 2 + 20W @24V, 6Ω)

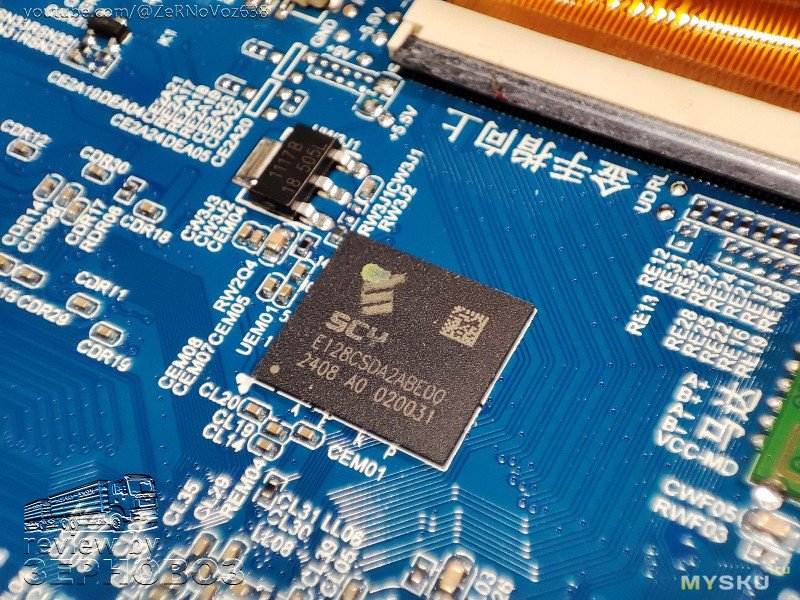

ЦП под радиатором, скорее всего приклеен, не захотел ломать или рвать… потом не заштопаешь

CH334 — USB2.0 protocol compliant 4-port USB HUB controller chips

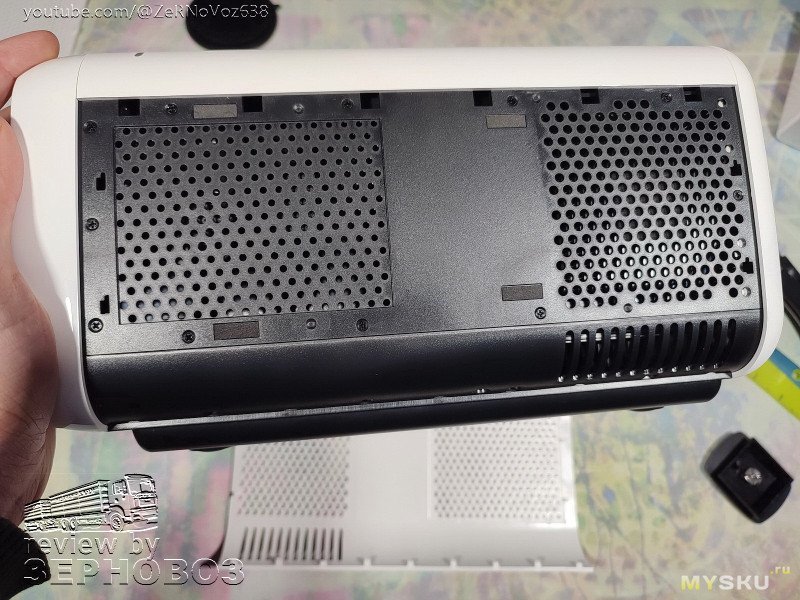

откручиваем нижнюю панель, для этого найти нужно найти на картинке все шурупы, иначе высок риск просто отломать крепления

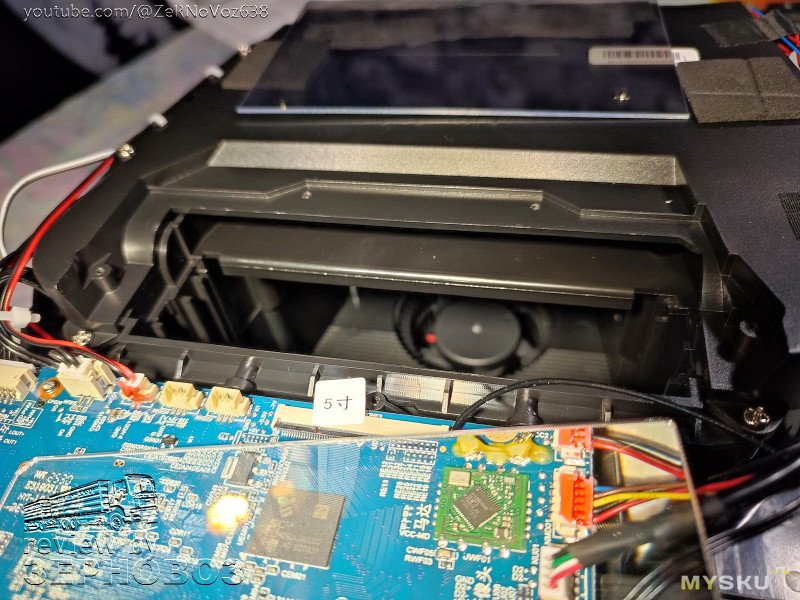

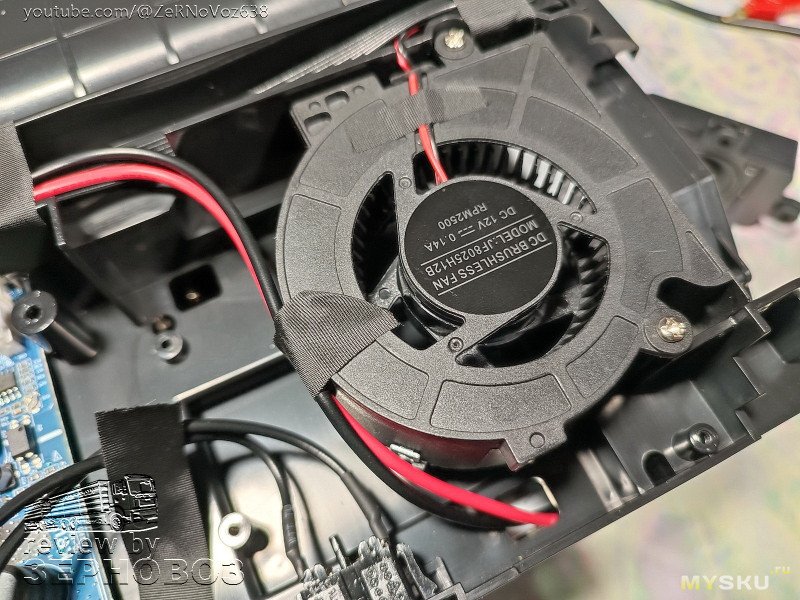

обнажился вентилятор

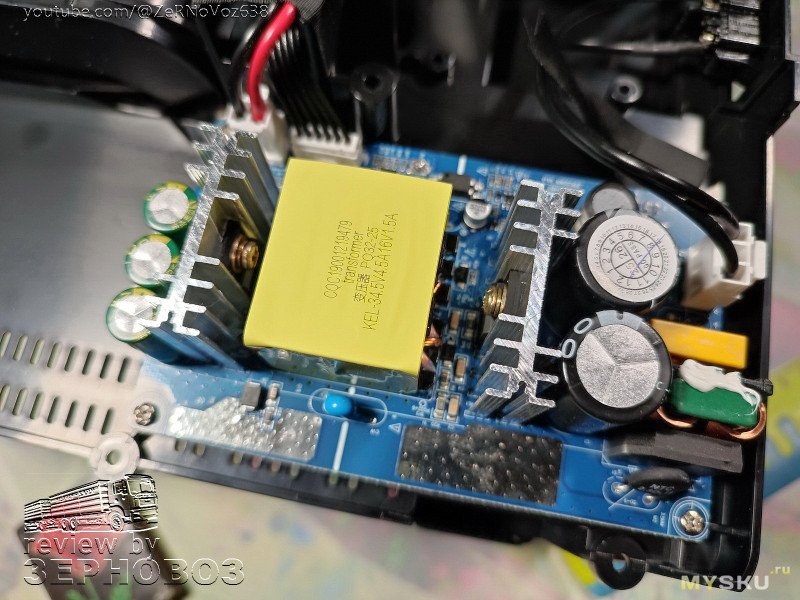

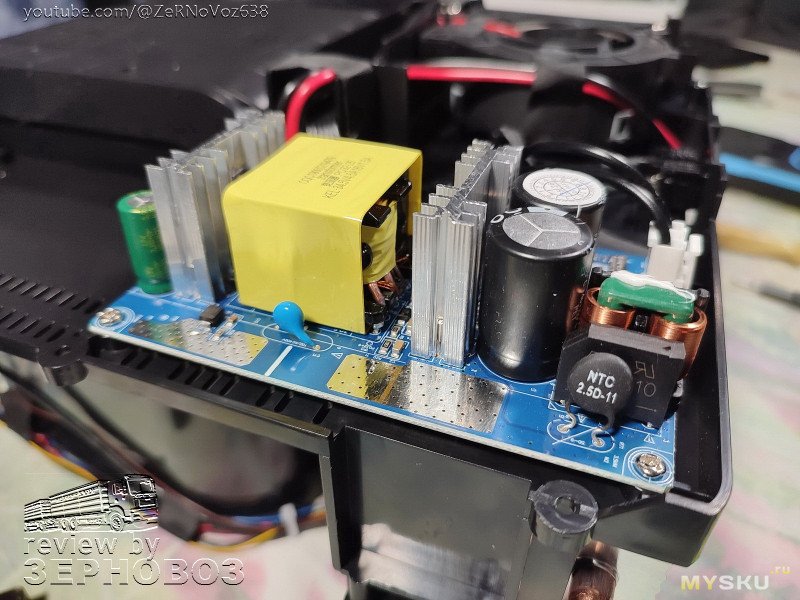

блок питания, внимательному плюс

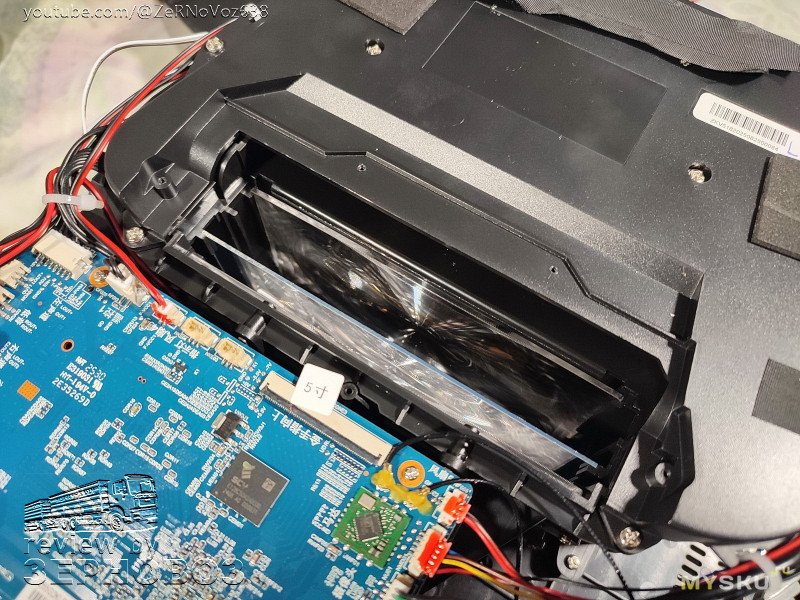

долго думал — стоит ли? ведь там ничего нового особо не увидишь, но штош, мы уже здесь — открываем нашу «закрытую систему»

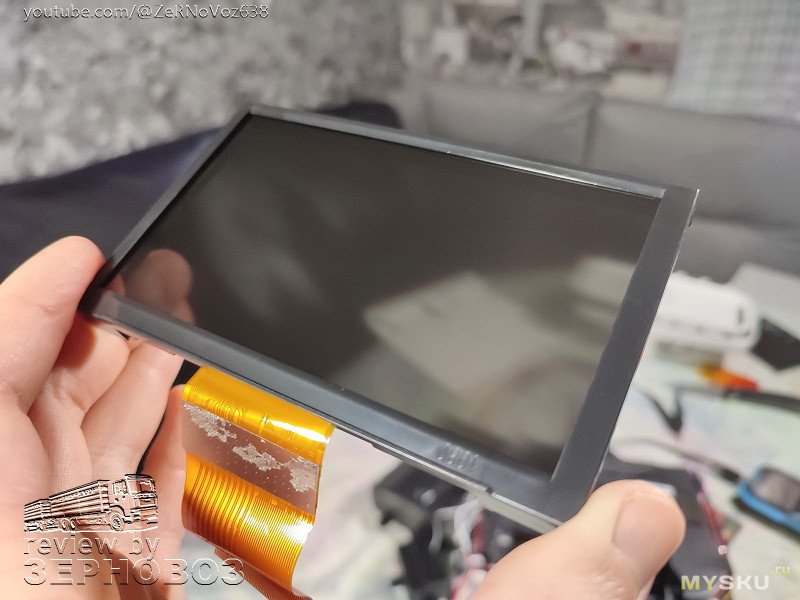

главный герой (после лампы) — матрица

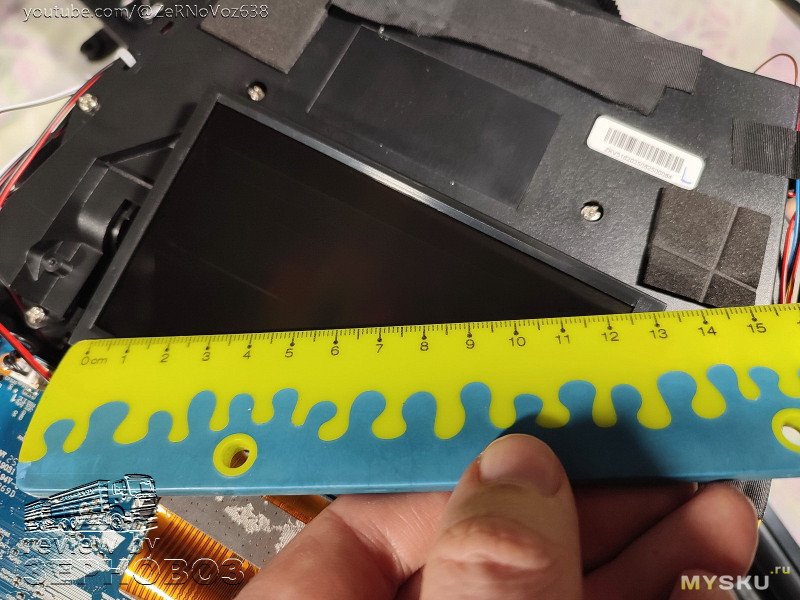

● Технология: LCD
● Projection system: 4.5" 1080P

напомню ориентировочную схему магии кино

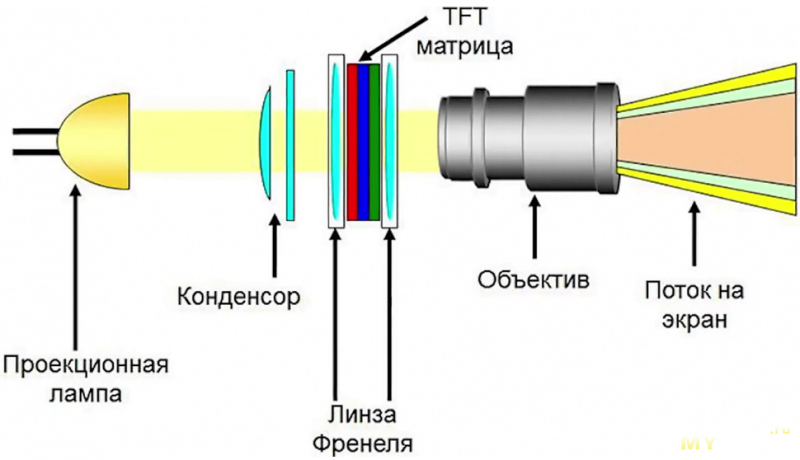

лампа → линза Френеля → жк матрица → линза Френеля → зеркало → линза → экран

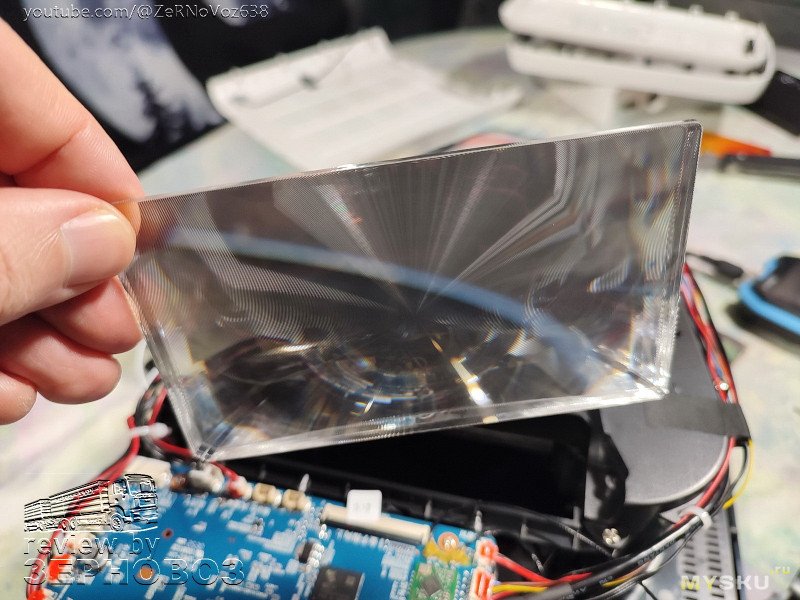

пирог из линз френеля и поляризационного стекла

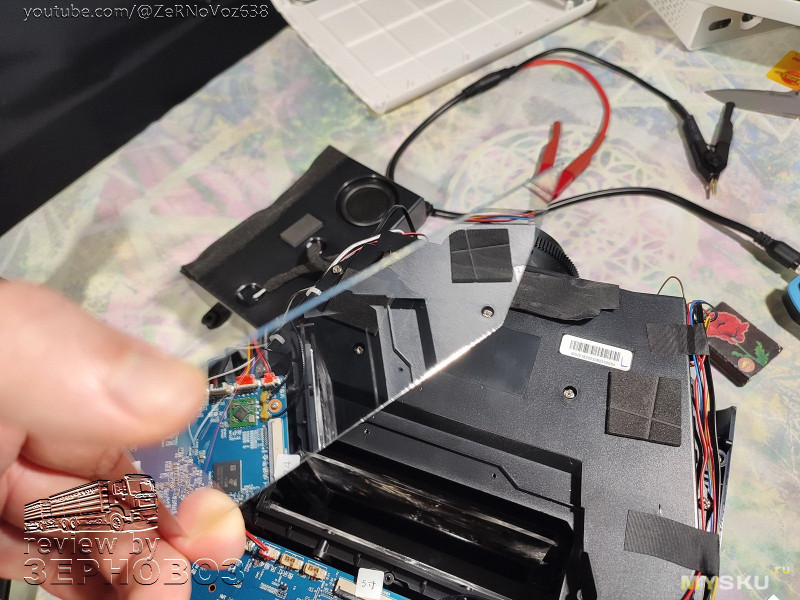

наши «стёкла»

вытяжной вентилятор (наверное)

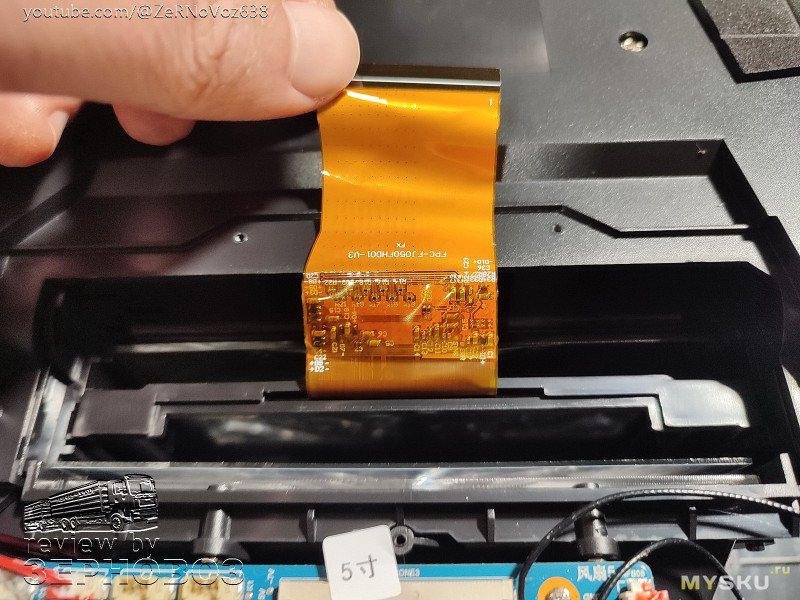

шлейф матрицы, будьте в этом месте особо аккуратны, скотч не тянуть

аккуратно собираем всё обратно, выдыхаем

ах, да — финальное фото перед сборкой...
