Разъемные быстросоединители для проводов

Вдогонку к предыдущему обзору компактных соединителей я решил выложить и быстрообзор более крупной и более универсальной версии

На данный момент доставки в Беларусь уже нет, так что ищите сами где купить — наверняка где-то на озоне можно найти.

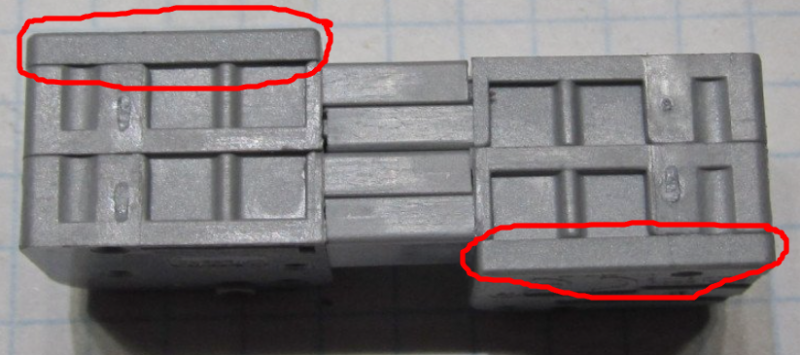

Внешний вид

Размеры в собранном виде порядка 15*15*45мм. Со стороны провода присутствуют отверстия для тыкания щупами прибора. Сами контакты имеют аналогичную конструкцию что и у предыдущего компактного варианта, но металл понятное дело значительно толще. Ну и в сравнении с «обычными» вагами и аналогами

По сопротивлению как-то непонятно — 1035 показал 12мОм, а ручное измерение на токе 1А — 25мВ на крокодилах, то есть 25мОм. Сопротивлением двух 5см кусочков провода 1-1.5мм2 думаю можно пренебречь.

Данные соединители гораздо крупнее предыдущих, но у них есть неоспоримое преимущество — к ним подходят фактически любые провода, как и к другим вагам. При если нужно отсоединить устройство — это делается в одно движение, без отщелкивания защелок и извлечения проводов — а это не только быстрее но и безопаснее, если напряжение есть на обеих сторонах, например в случае аккумулятора. Минус — нет никакой защелки для защиты от рассоединения, а рассоединяются они довольно легко. На большие токи я бы пожалуй не рассчитывал, но в целом интересный вариант для работы на столе когда нужно постоянно соединять/рассоединять какой-то разъем. Это сильно удобнее чем каждый раз отщелкивать провода.
