Как бы силиконовые 18AWG, медные провода, но......
- Цена: 1$
- Перейти в магазин
После покупки щупов из этого обзора Pomona я задался целью найти провода похожего качества, тот же цвет, тонкие, силиконовые и очень мягкие. Захотелось сделать провода с разъёмами «банан», чтобы они были такими же мягкими, как у щупов Pomona
Перебрав множество предложений купил на пробу провода 18AWG.
У продавца на выбор разные цвета, длина 1м/5м и разный размер сечения.
Стоимость указана за 1М
Сразу приобрёл 5 метров провода — с расчётом изготовить пару метровых проводов с разъёмами «банан» и что-то еще останется.

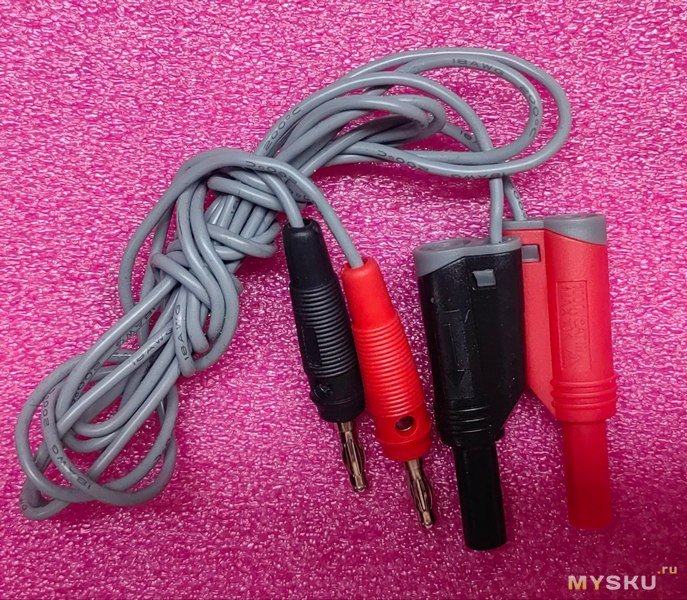

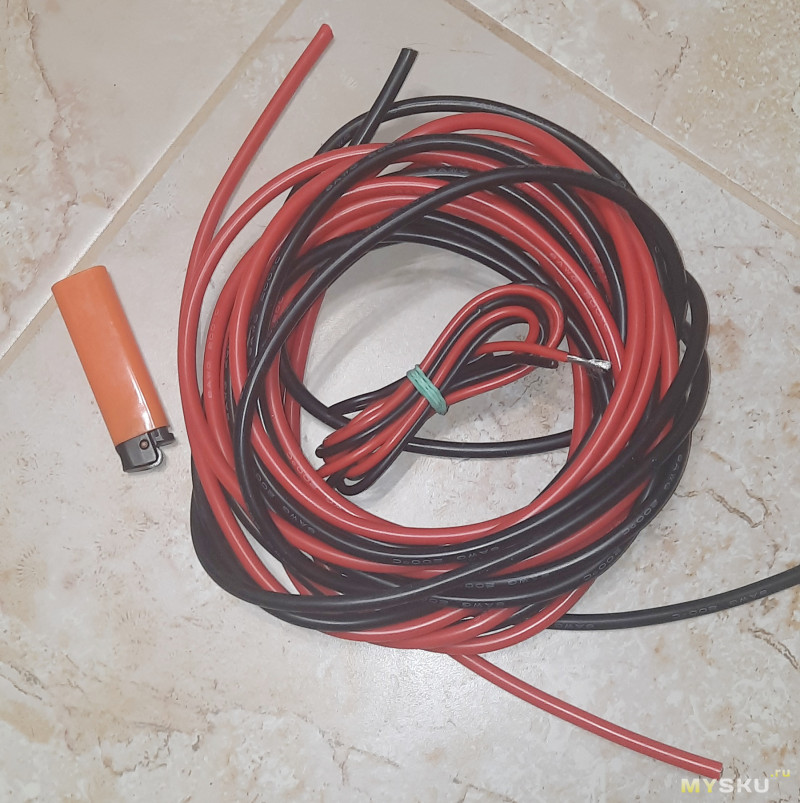

Получились такие вот провода(скручены таким образом, что бы поместились на фото).
Но вернемся к самим проводам. Оказалось что провода не такие мягкие как Pomona, тонкие, мягкие, но не достаточно.

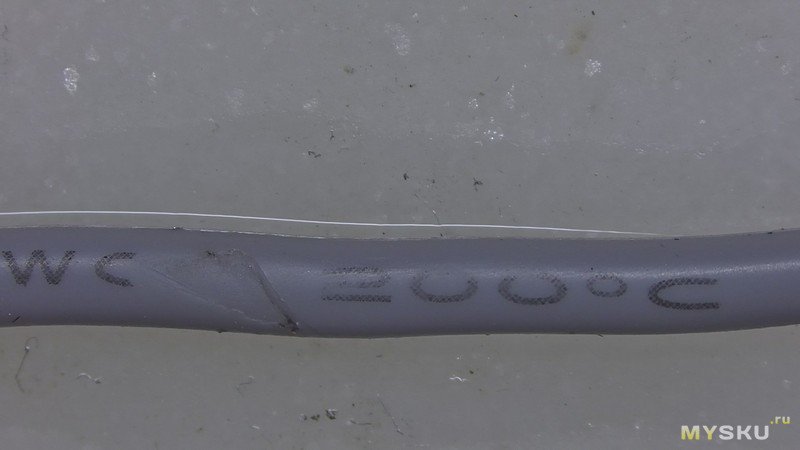

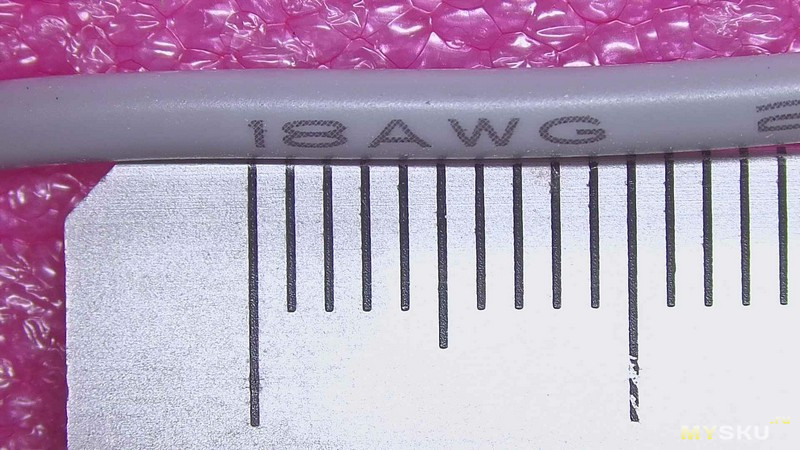

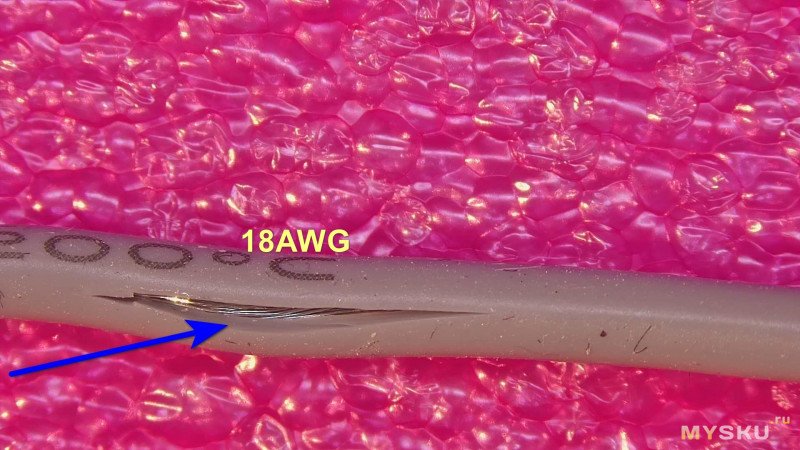

Оболочка проводов промаркирована 18AWG 200°C

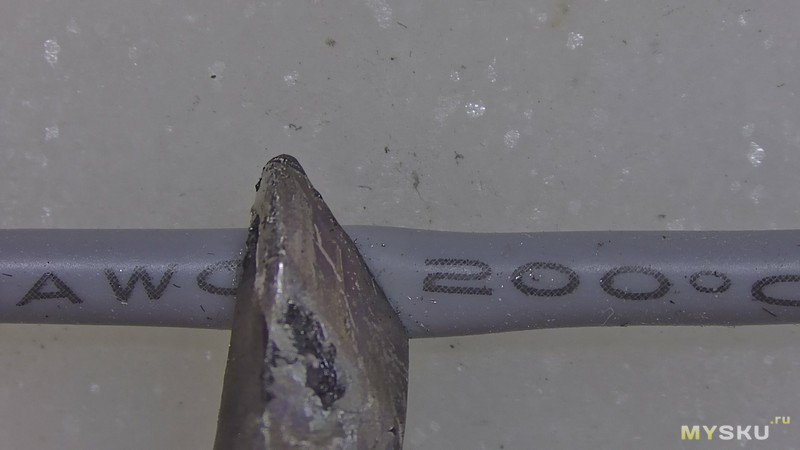

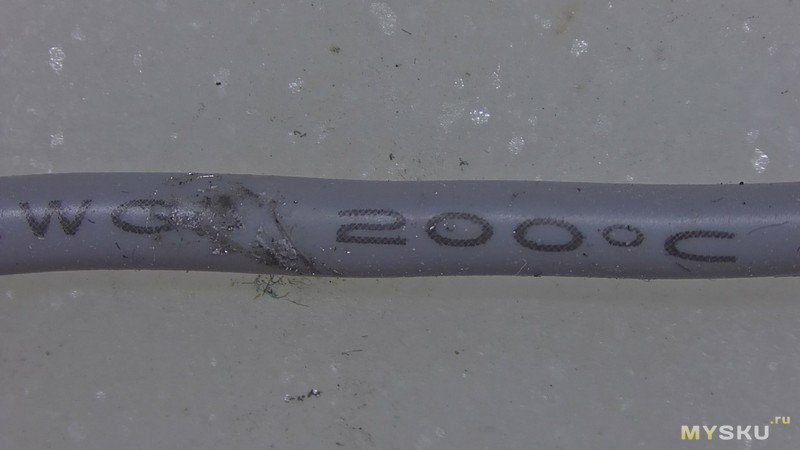

Оболочка легко проходит тест нагревом 300градусов.

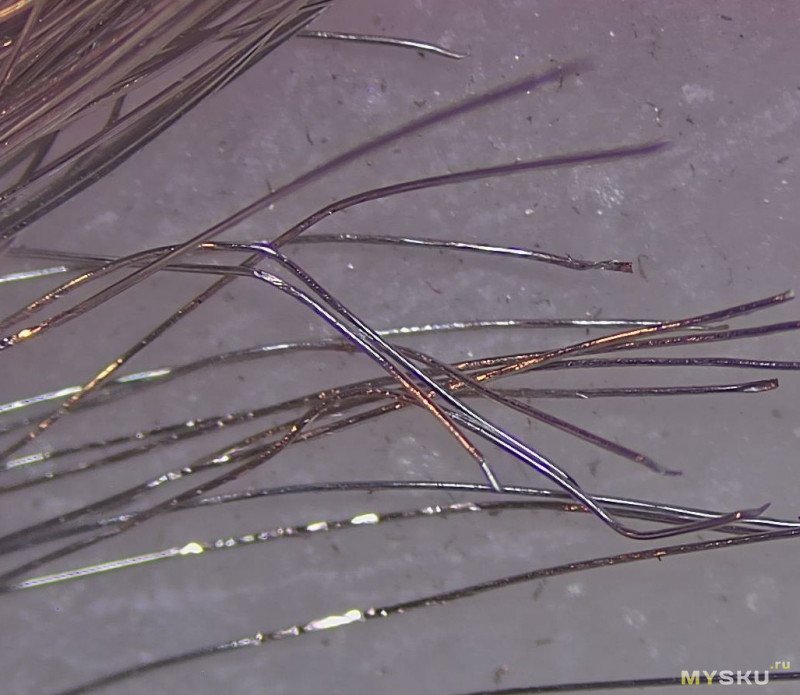

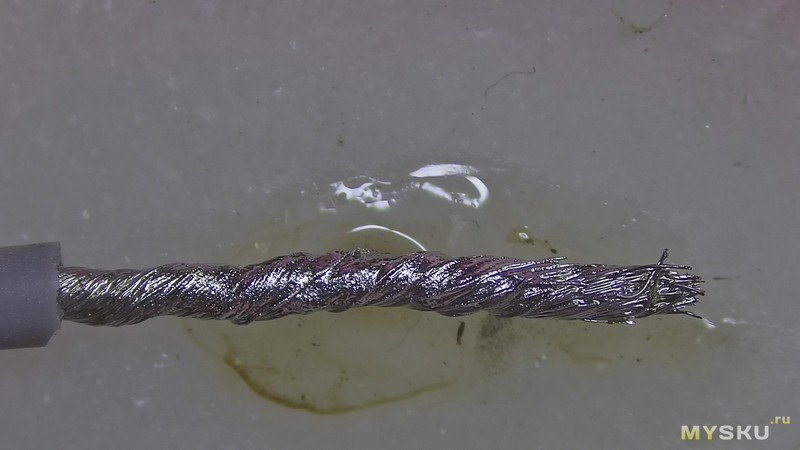

Жилы проводов не магнитятся, сами медные, но как бы облужены.

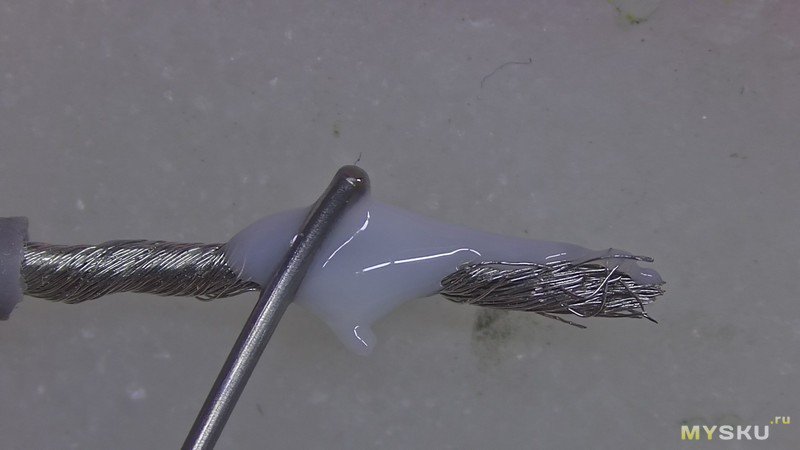

Также провода легко поддаются лужению, и с этим не возникает проблем.
И наконец самое главное Измерение

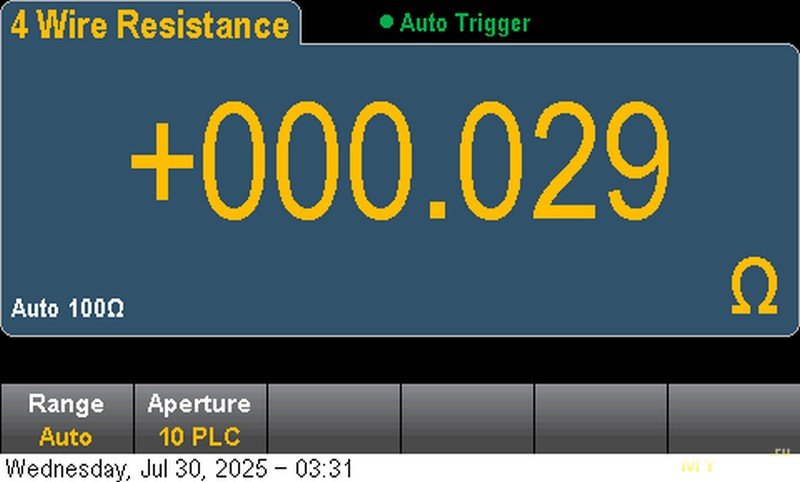

Примерное сопротивление 1метра провода вместе с бананами 0.029 ома.
ИИ говорит что
На этом испытания не заканчиваются, проверяем на ток и нагрев.

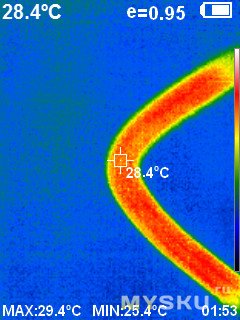

Ток 5А, нагрев до 28,5°C

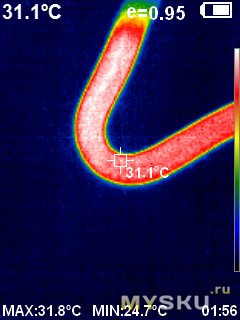

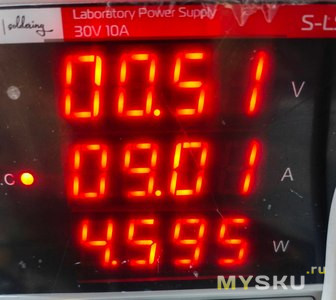

Ток 9А, нагрев до 31,1°C
Заключение:
В целом — неплохие провода. Они вполне подойдут для изготовления щупов, удлинителей с разъёмами «банан», а также проводов питания. Однако небольшой осадок всё же остался: по мягкости они уступают проводам от щупов Pomona.

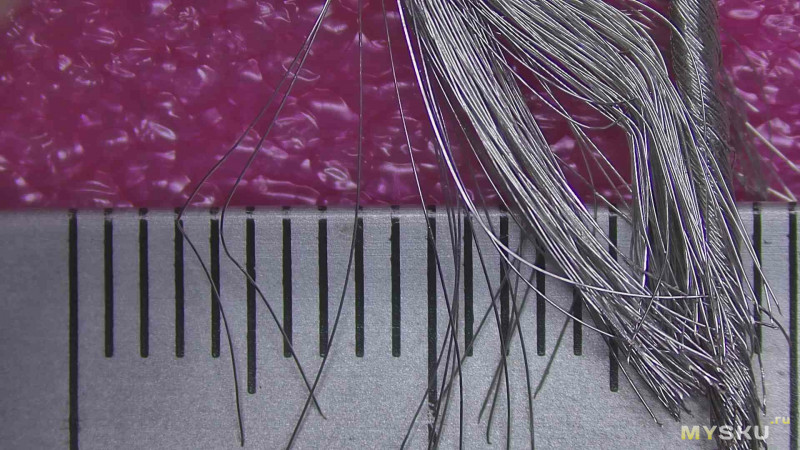

PS. В проводе не поленился и насчитал 150жил, надеюсь не ошибся и эта информация будет кому полезна.
PS2. сопротивление без бананов, намерил 0.023 ома, а улучшив контакт даже 0.020, но стабильно 0.023

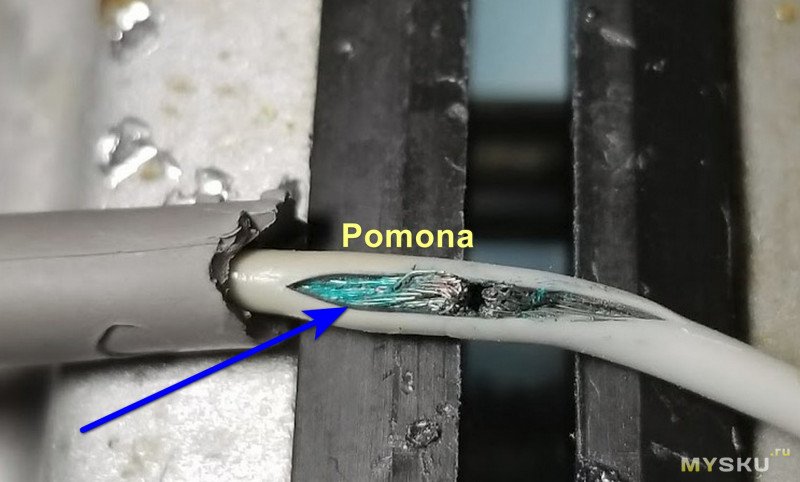

Добавлено сравнение в разрезе Pomona и данного кабеля.
Видно что Pomona имеет два слоя и в то же время кабель Pomona мягче.
Pomona взято тут ссылка
Перебрав множество предложений купил на пробу провода 18AWG.
У продавца на выбор разные цвета, длина 1м/5м и разный размер сечения.
Стоимость указана за 1М
Сразу приобрёл 5 метров провода — с расчётом изготовить пару метровых проводов с разъёмами «банан» и что-то еще останется.
Получились такие вот провода(скручены таким образом, что бы поместились на фото).
Но вернемся к самим проводам. Оказалось что провода не такие мягкие как Pomona, тонкие, мягкие, но не достаточно.Оболочка проводов промаркирована 18AWG 200°C
Оболочка легко проходит тест нагревом 300градусов.Жилы проводов не магнитятся, сами медные, но как бы облужены.Также провода легко поддаются лужению, и с этим не возникает проблем.И наконец самое главное Измерение
Примерное сопротивление 1метра провода вместе с бананами 0.029 ома.
ИИ говорит что
Сопротивление одного метра провода 18 AWG составляет примерно 0.0395 Ом. Это значение соответствует удельному сопротивлению медного провода сечением 0.75 мм² и указано для температуры 20°C
На этом испытания не заканчиваются, проверяем на ток и нагрев.Ток 5А, нагрев до 28,5°C
Ток 9А, нагрев до 31,1°CЗаключение:
В целом — неплохие провода. Они вполне подойдут для изготовления щупов, удлинителей с разъёмами «банан», а также проводов питания. Однако небольшой осадок всё же остался: по мягкости они уступают проводам от щупов Pomona.
PS. В проводе не поленился и насчитал 150жил, надеюсь не ошибся и эта информация будет кому полезна.
PS2. сопротивление без бананов, намерил 0.023 ома, а улучшив контакт даже 0.020, но стабильно 0.023
Добавлено сравнение в разрезе Pomona и данного кабеля.
Видно что Pomona имеет два слоя и в то же время кабель Pomona мягче.
Pomona взято тут ссылка
Самые обсуждаемые обзоры
| +39 |
4431
184
|
Никак не 1 доллар.
Ссылка в магазин — на 24 AWG, 143р.
Почему не купили красный и синий, как все щупы маркируют.
{ Я, честно говоря, хотел пошутить, но, видя, как много людей воспринимают это всерьёз и ставят мне минусы за комментарии, мне жаль тех, кто ставит минусы. Вы действительно думаете, что цвет щупов имеет значение и что это стоит обсуждать всерьёз?!}
Ещё кстати на цешке одной были синий и красный.

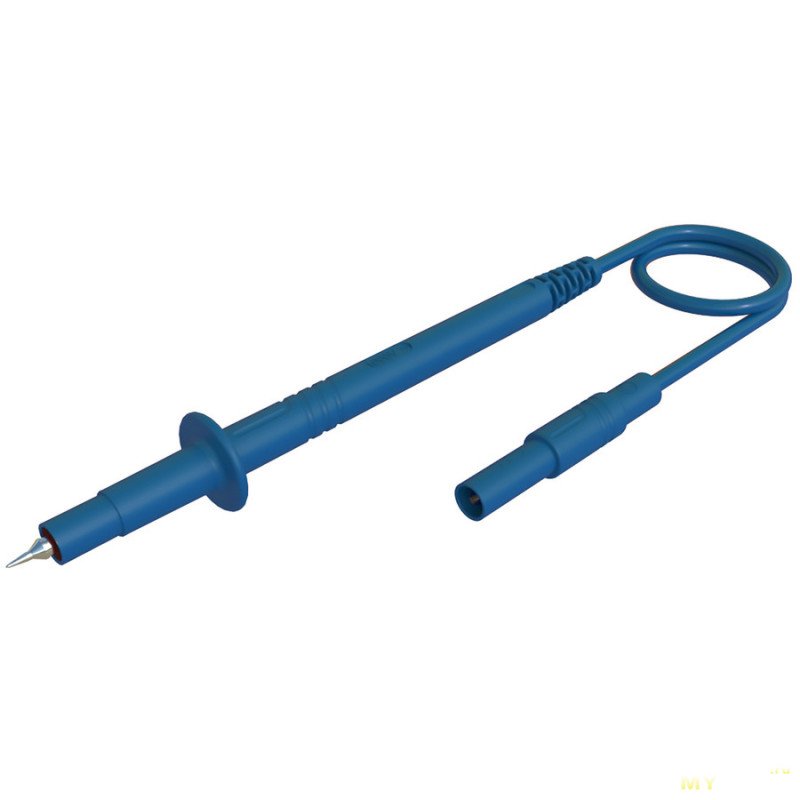

вот синий

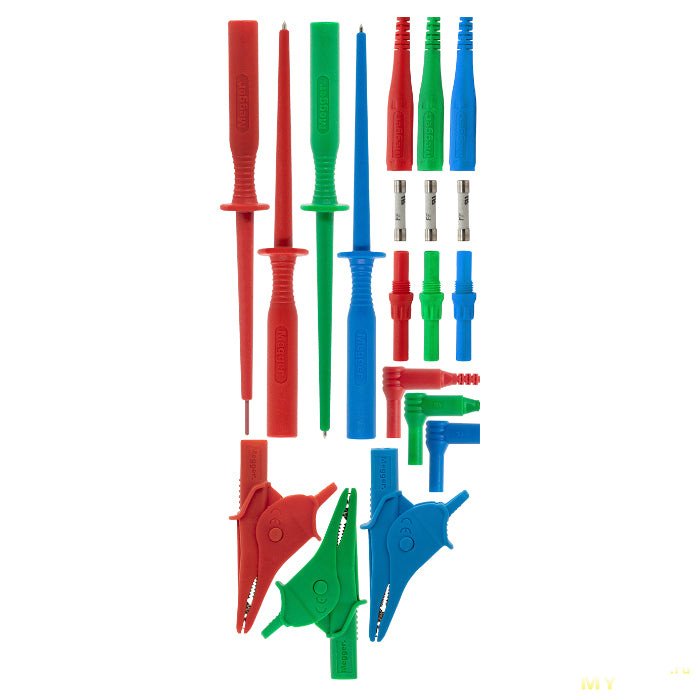

Вот Megger
о каких еще (всемирно известных, которым иной раз под сотню лет или более) производителях тут больше никто не слышал за свою жизнь? это же справедливо и нормально чего-то не знать и не встречать, если даже на секунду ни разу не интересоваться.
на то и интернет нам тут дан и комментарии, чтобы взаимно образовываться.
так вот «все» маркируют щупы красным и черным. остальные цвета — опциональные. и применяются там, где измеряемых сигналов больше одного
Сделаю замер мимо бананов.
Провод многожильный (-10% по площади сечения)
Плюс покрытие, проводящее хуже электротехнической меди.
Бананы.
но китайские товарищи в таких тонкостях как правило не разбираются.
точнее, делают вид, что не разбираются.
ибо экономика д.б. экономной.
вот я и смоделировал вполне себе обычную ситуацию, что бы объяснить 0.029 вместо 0.0209…
потому что очевидно что методика измерений одинакова, однако сопротивления получаются 0.031 и 0.028 Ом/м, то есть хтота урот, и если важна точность — нужно применять внешний хотя бы вольтметр

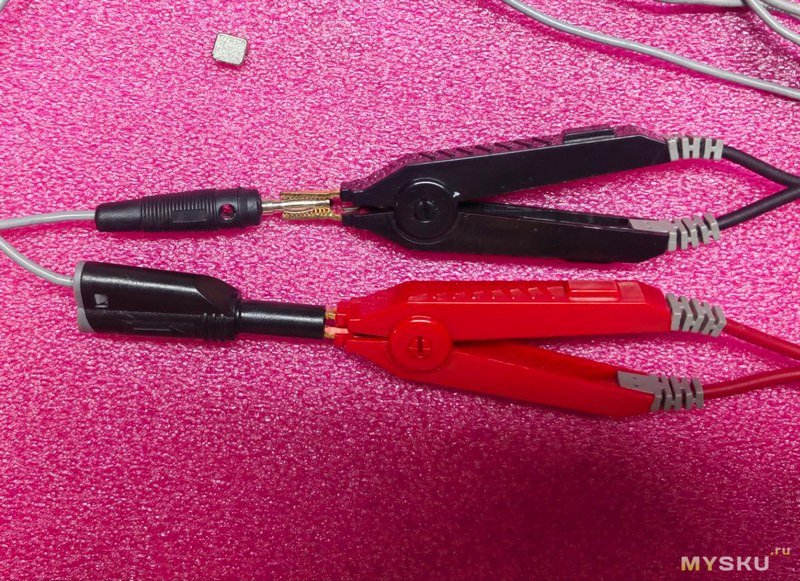

А измерение в 4х проводном режиме, говорит что провод по сопротивлению в норме.
Я 11 лет считаю спички у вас в коробках — их то 59, то 60, а иногда и 58. Вы там сумасшедшие что ли все???
arduino.ua/ru/prod6309-kabel-22awg-iz-posilenou-silikonovou-izolyaciu-50-sm-chornii
покупал такие разные. Он там реально толстый
Тут другой вопрос, при условии, что мы проживаем в городе и например в России. Али уже не совсем котируется из-за цен и сроков доставки. Часть товаров уже легче взять у нас.
1) Если нужно немного, например на щупы — можно взять в местных радиомагазинах в городе. У меня по месту цена за 16AWG — 159руб/метр.
2) Зачем ждать доставку из Китая, когда в России есть Озон и наши продавцы — ССЫЛКА навскидку.
А весь «китайский» силикон сделан из чего-то типо UL3239, который то ли силикон и есть, то ли фторсодержащий материал.
В него же и цамы льют и там температура еще больше.
Если есть большое желание и некоторые познания в химии — попробуйте разобраться.
2. 300°C — это термостойкие. Так-то градусов до 200-250. А еще морозостойкость — очень даже важное свойство.
просто на маркировке проводов указывают не маркетинговую «максимальную», а рабочую.
а для термостойкости нужно пихать туда всякие улучшайзеры, которые могут негативно влиять на диэлектрические и прочие физические и механические свойства. так что под конкретную задачу, конкретный «силикон» надо искать.
для показометра должно хватать любого силикона, даже если на 150С. кратковременный тычок (как раз то что чаще всего происходит в нашей реальности) типичного паяльника он выдержит.
а вот за минуту-другую может и показать слабину, но это неактуально для паяльника, т.к. при работе всегда контролируешь куда жалом приземляешься. а от случайный кратковременных касаний — защита вполне себе рабочая.
а бытовая проверка на силиконистость, просто поджечь кусочек и лицезреть белый пепел. даже там где 150С указано он будет.
Хотя и с ГОСТовым многожильным кабелем тоже однажды ждал что-то типа Cat 5 патч корда, а получил хлыст толщиной с палец по невнимательности.
Более подробно:
AWG (American Wire Gauge):
Это американская система обозначения размера проводов, где меньшее число AWG соответствует большему диаметру провода.
18 AWG:
В данном случае, провод 18 AWG имеет сечение 0.75 мм².
Конструкция:
Провод 18 AWG обычно состоит из 150 тонких медных луженых жил, каждая диаметром 0.08 мм.
Материал изоляции:
Изоляция провода выполнена из силикона, что обеспечивает гибкость, термостойкость и устойчивость к изломам.
Применение:
Провод 18 AWG широко используется в электронике, робототехнике, электроприборостроении и других приложениях, где требуется гибкий и термостойкий провод.
Характеристики:
Сечение: 0.75 мм²
Количество жил: 150 x 0.08 мм
Рабочая температура: от -60°C до +200°C
Номинальное напряжение: 600 В
Внешний диаметр: 2.3 мм:

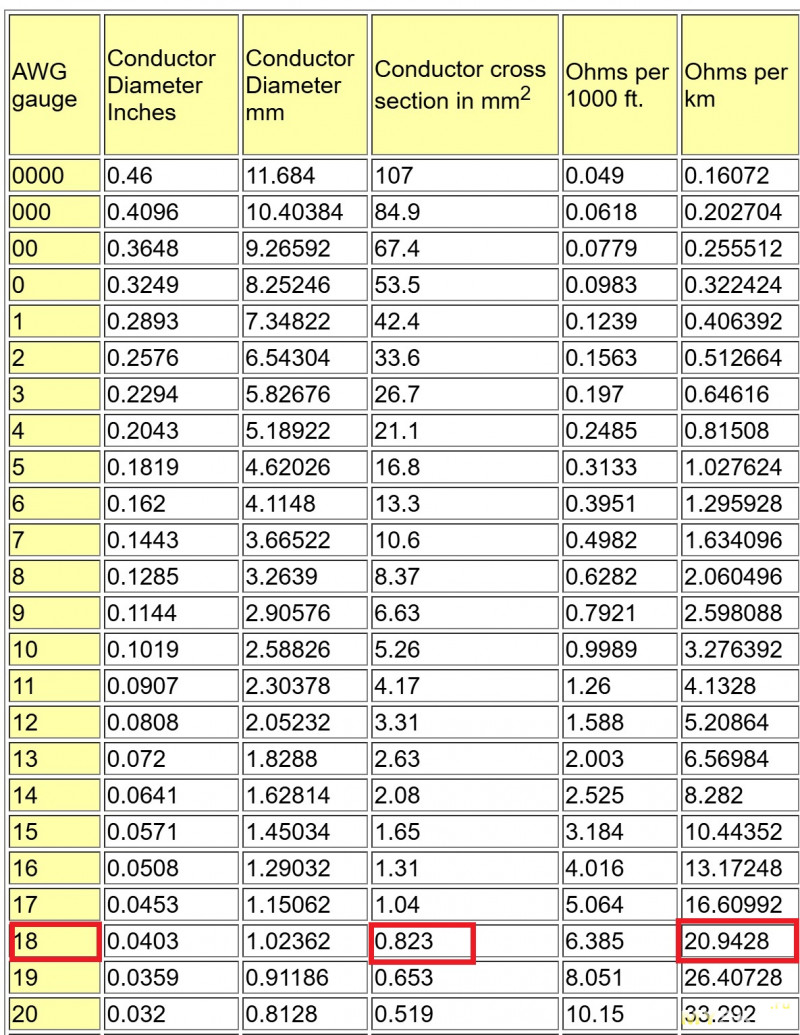

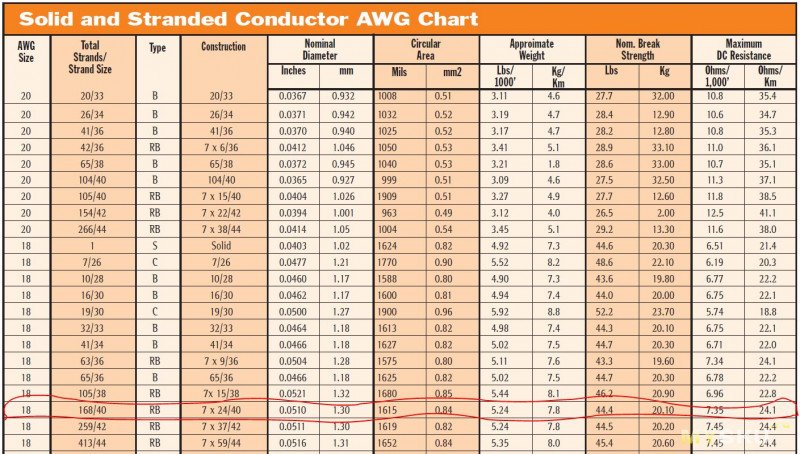

С учетом многожильности — это еще +10% в сечении к 0,823 кв.мм. И никаким боком не меньше.
