Регулируемый PD триггер 5-20 В с простым управлением
- Цена: $0.99
- Перейти в магазин

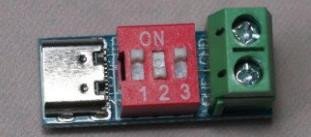

Не так давно обозревал триггер с выбором напряжения посредством переключения трех свичей. И вот мне на глаза попался триггер с более дружелюбным интерфейсом — напряжения переключаются кнопкой по кругу. Ну как мимо такого было пройти?

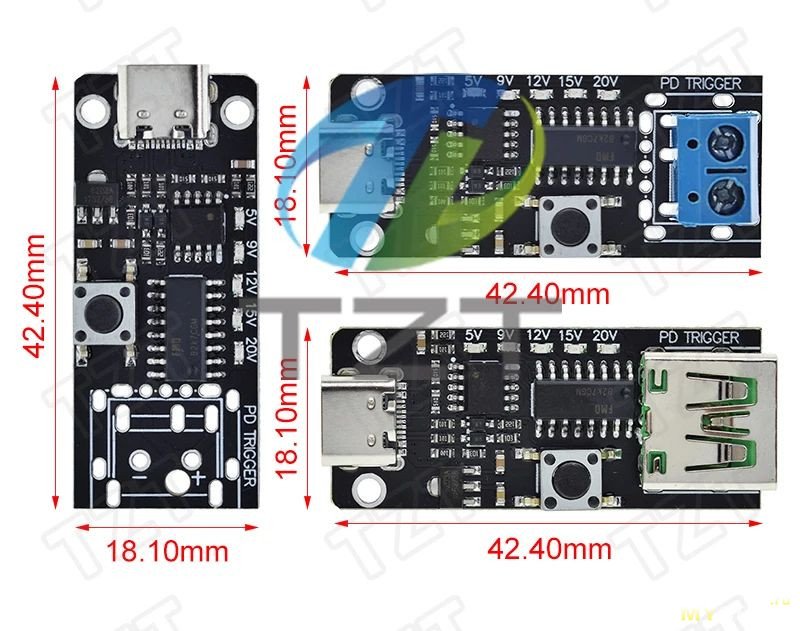

Плата доступна с тремя вариантами выходных разъемов — USB-A, клеммами и просто площадкой под пайку (см. заглавное фото). Мне приглянулся первый.

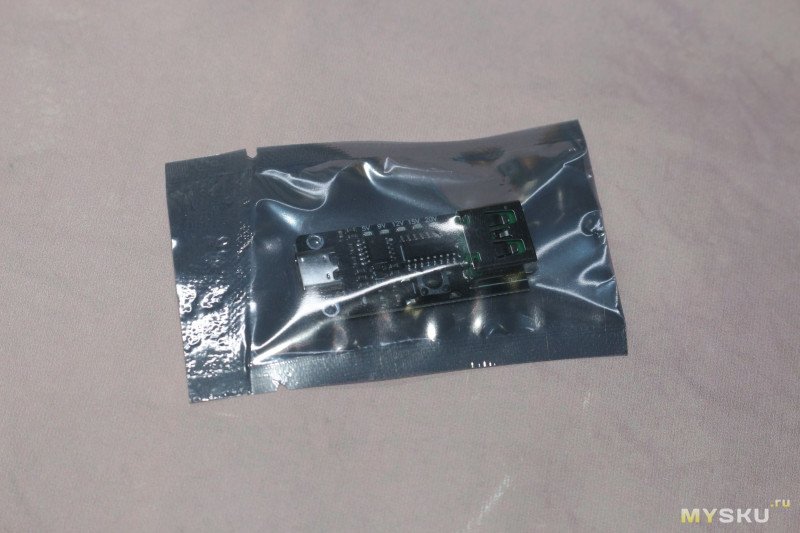

Триггер поставляется в антистатическом пакете.

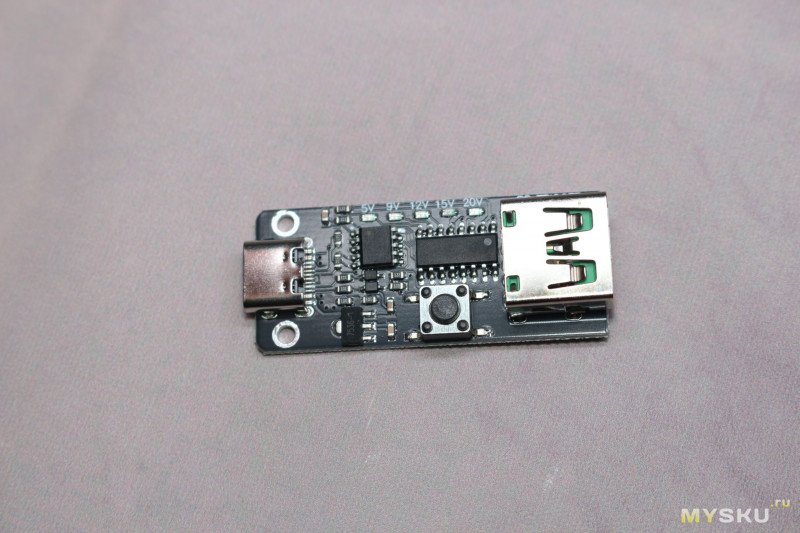

Монтаж платы односторонний.

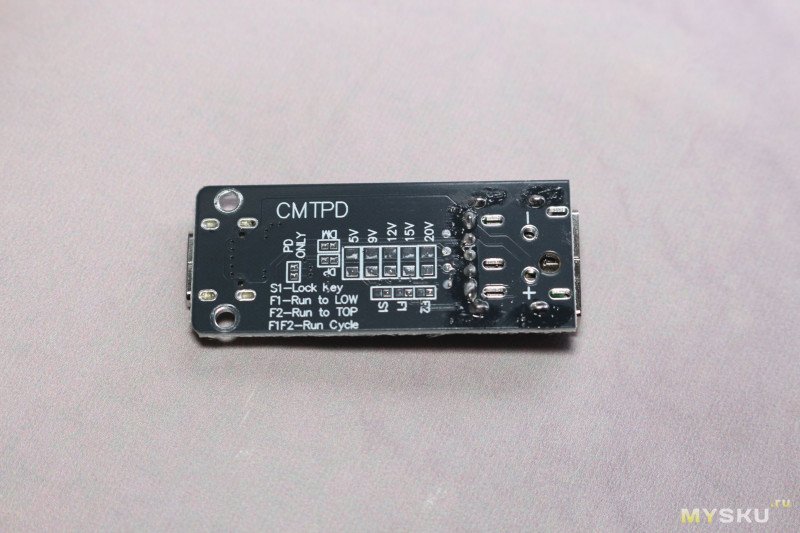

С обратной стороны есть контакты, замкнув которые можно принудительно задать одно выходное напряжение, перевести плату в режим работы только по протоколу PD, и еще что-то там, с чем я не разбирался, но об этом можно почитать в инструкции.

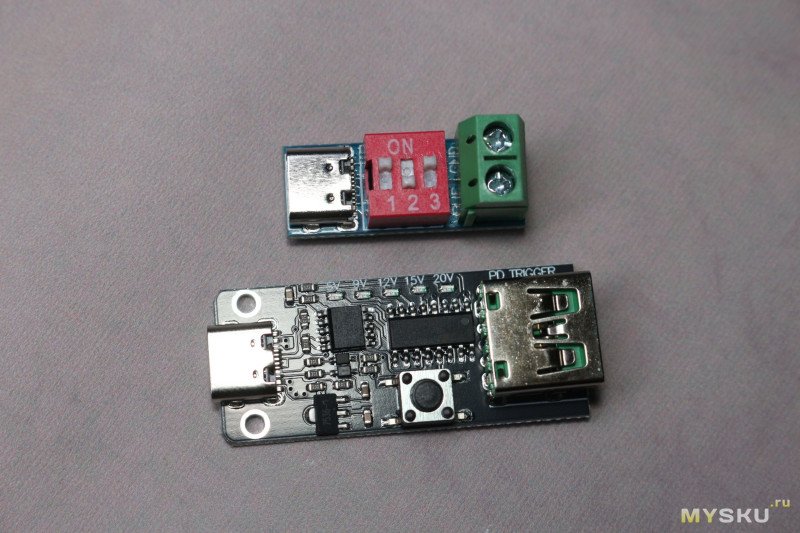

Сабж заметно больше “предыдущего оратора”, но карман он вам все равно не оттянет.

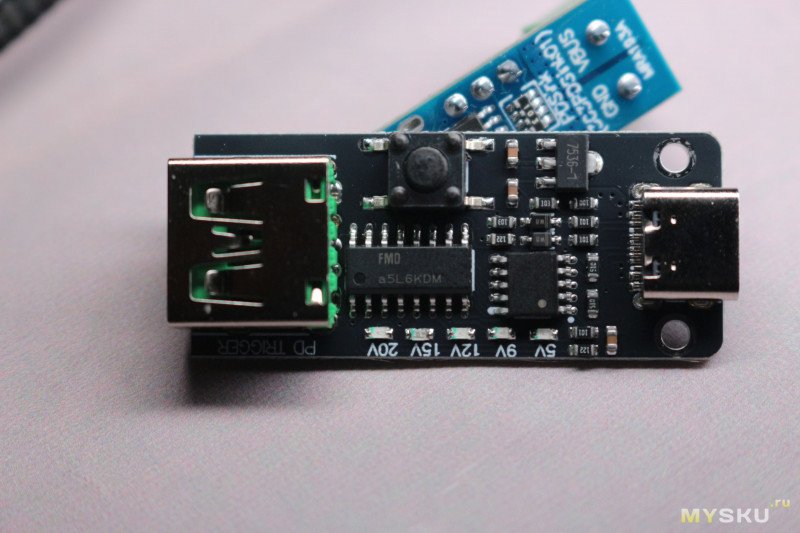

Посмотрим ближе на лицевую сторону. Видим кнопку переключения напряжений и пять светодиодов, которые показывают выбранное напряжение. Переключение происходит по кругу. Также — две микросхемы, одна с маркировкой, другая без. Поиск первой по маркировке, к сожалению, ни чему не привел.
А вот вторая, без маркировки, по виду идентична контроллеру CH224, который стоит в триггере из прошлого обзора.

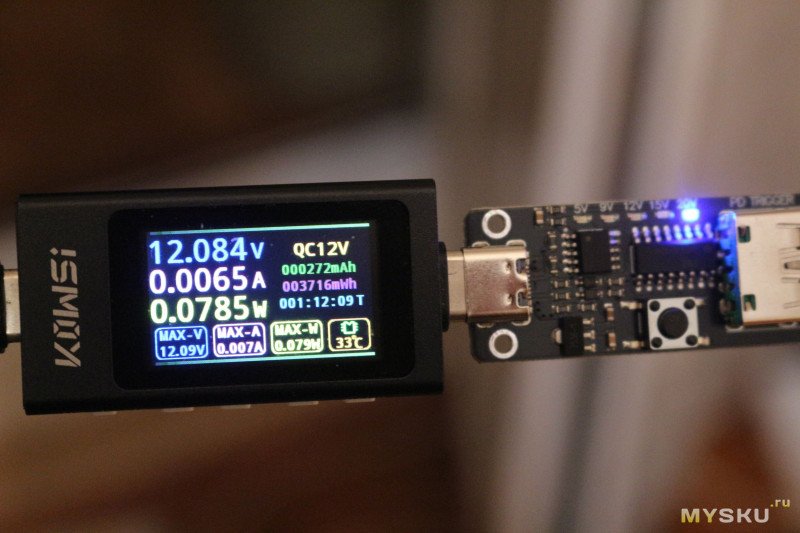

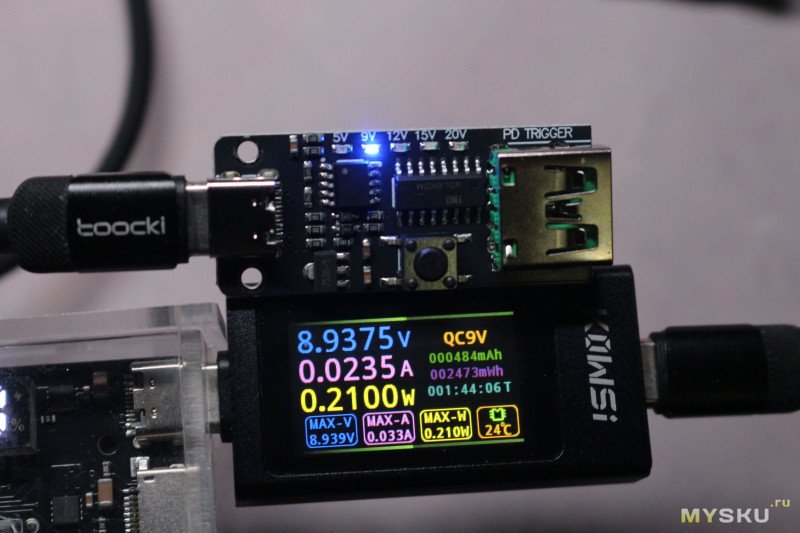

Триггер, пока может, и если позволяет источник общается с ним по протоколу QC, и только потом переходит на PD.

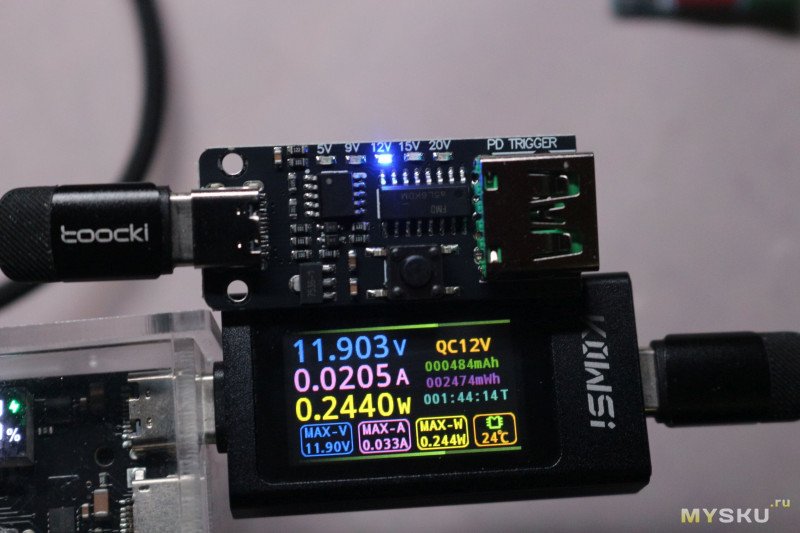

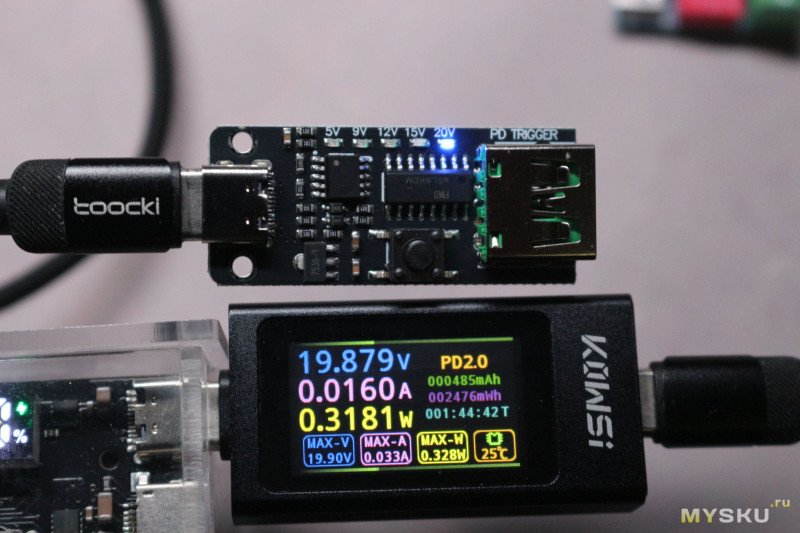

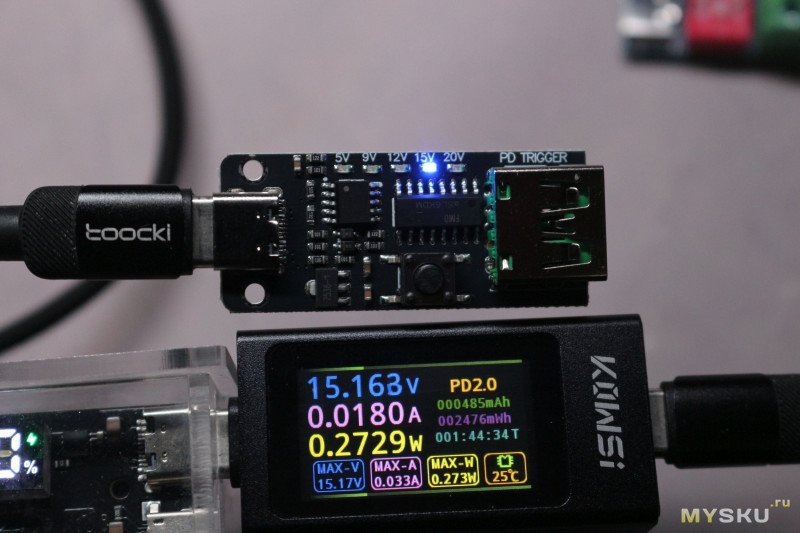

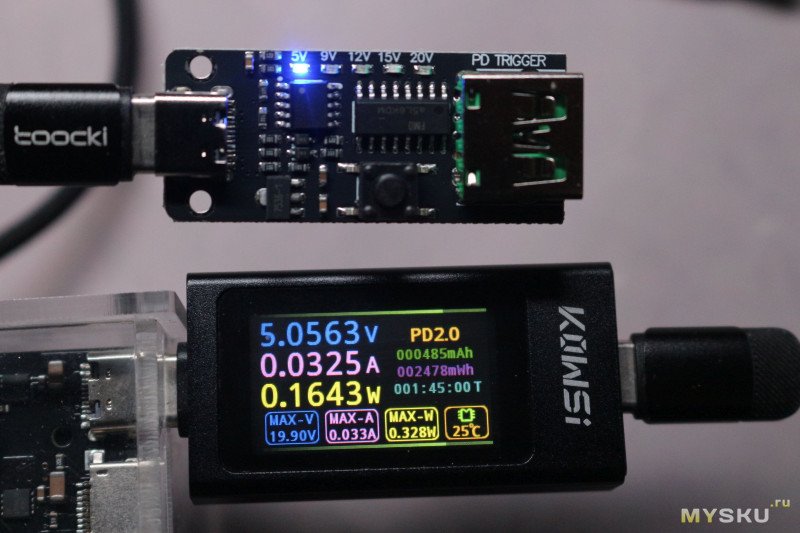

Если источник понимает только QC, то он выдаст максимальное напряжение, какое поддерживает. Индикация на триггере при этом будет мигать напротив выбранного напряжение (в нормальном режиме светодиод просто светится, без мигания).

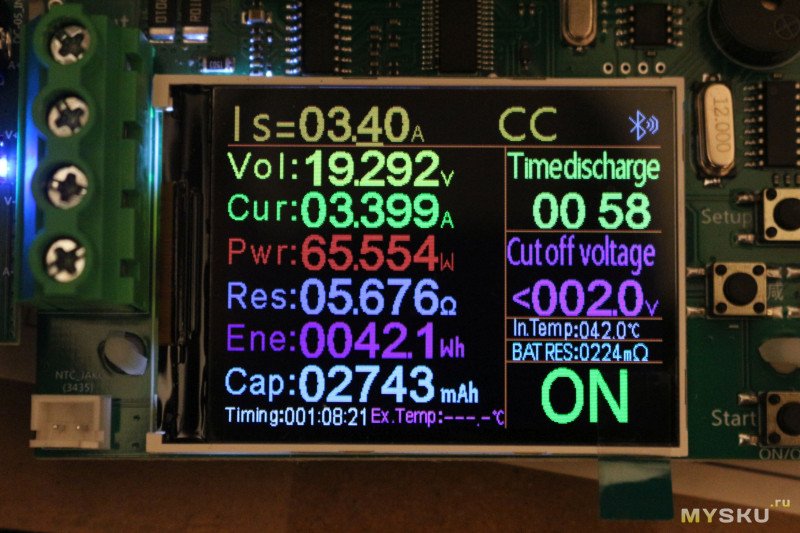

В характеристиках указано, что триггер может выдержать нагрузку до 100 Вт. К сожалению, я пока не обзавелся источником мощнее 65 Вт. Так что проверил, как мог. Триггер при этом почти не греется — примерно градусов до 40 (триггер из прошлого обзора в районе одного резистора раскочегаривался до того, что обжигал палец).
Что в итоге. Триггер мне понравился — выбор напряжения максимально легкий, размер все еще очень скромный, не греется, можно выбрать выходной разъем под свои потребности.
Плата доступна с тремя вариантами выходных разъемов — USB-A, клеммами и просто площадкой под пайку (см. заглавное фото). Мне приглянулся первый.
Триггер поставляется в антистатическом пакете.
Монтаж платы односторонний.
С обратной стороны есть контакты, замкнув которые можно принудительно задать одно выходное напряжение, перевести плату в режим работы только по протоколу PD, и еще что-то там, с чем я не разбирался, но об этом можно почитать в инструкции.

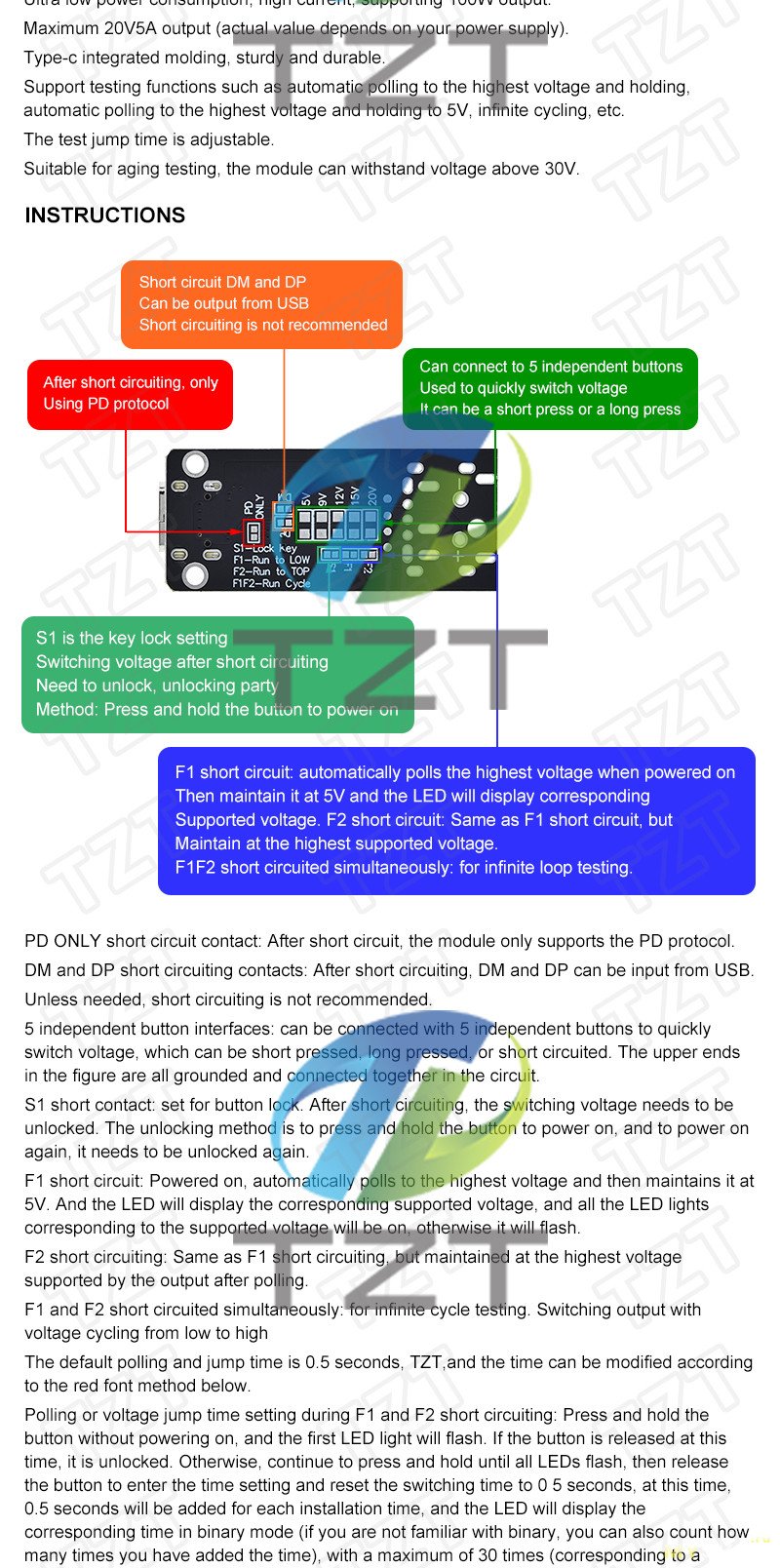

Инструкция

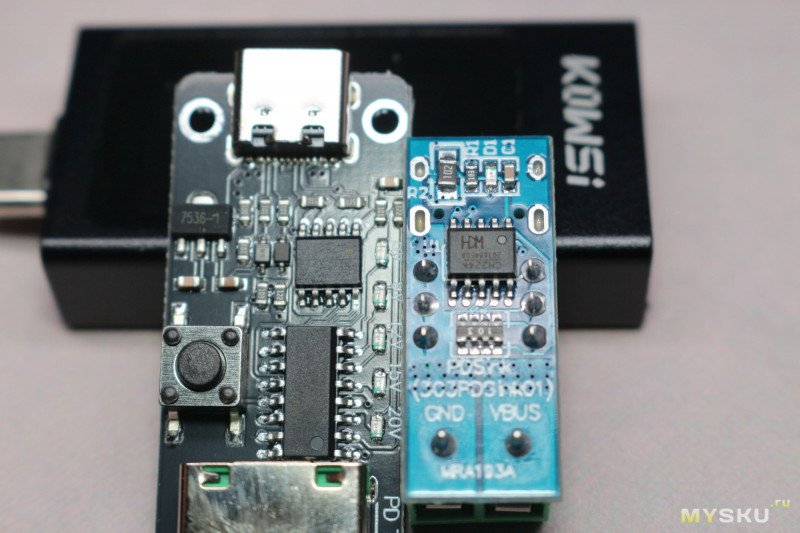

Сабж заметно больше “предыдущего оратора”, но карман он вам все равно не оттянет.
Посмотрим ближе на лицевую сторону. Видим кнопку переключения напряжений и пять светодиодов, которые показывают выбранное напряжение. Переключение происходит по кругу. Также — две микросхемы, одна с маркировкой, другая без. Поиск первой по маркировке, к сожалению, ни чему не привел.
А вот вторая, без маркировки, по виду идентична контроллеру CH224, который стоит в триггере из прошлого обзора.
Триггер, пока может, и если позволяет источник общается с ним по протоколу QC, и только потом переходит на PD.
Если источник понимает только QC, то он выдаст максимальное напряжение, какое поддерживает. Индикация на триггере при этом будет мигать напротив выбранного напряжение (в нормальном режиме светодиод просто светится, без мигания).
В характеристиках указано, что триггер может выдержать нагрузку до 100 Вт. К сожалению, я пока не обзавелся источником мощнее 65 Вт. Так что проверил, как мог. Триггер при этом почти не греется — примерно градусов до 40 (триггер из прошлого обзора в районе одного резистора раскочегаривался до того, что обжигал палец).
Что в итоге. Триггер мне понравился — выбор напряжения максимально легкий, размер все еще очень скромный, не греется, можно выбрать выходной разъем под свои потребности.
| +65 |
18959
88
|
Самые обсуждаемые обзоры
| +188 |
2800
116
|
| +21 |
2171
42
|
| +35 |
4778
142
|
А ещё хочется столь же дешёвые «триггеры» PPS…
Ими же (замыканием их) можно принудительно заставить триггер стартовать или с самого низкого, или с самого высокого из доступных. Контакты S (замыкание их) заставляют запомнить текущую уставку навсегда (кнопка отключается). Контакты DP и DM определяют трансляцию шины данных USB на выход.
Это лучший и удобнейший в работе триггер из всех маломощных (до 100 Вт).
PPS только нет — это другой тип, на мой, который по определению не может быть удобным — есть вполне себе славный — я уж ссылался недавно (в комментариях по ссылке в начале этой статьи).
штука полезная Но надо смотреть какие протоколы поддерживает
(а их как грязи надо на месте проверять)
и да подключение по тайпси и по USB разные по разному работают!
p/s
к примеру можно внедрить в литокалу 500. и использовать Блок питания от телефона.через тайпси =12в (чтобы родной не таскать)
Тут есть нюанс. От блока питания оно конечно работать будет. А вот от павербанка может отключаться по низкой нагрузке раньше, чем зарядка начнёт собственно заряжать. Я так наивно спаял питание для модельной — запустить заряд в принципе можно, но требует высокоскоростного жонглирования.
— ?
— куда таскать?
Или просто кнопку "-" жмут.
на край можно в параллель повесить резистор чтобы он добавил ток (обычно там 50-100мА надо) переходник или прямо в разъём впаять
Увы но это плата за Экономность и авто пуск Преобразователя банки
при подключение нагрузки
а другим нужно (особенно если есть проблемы с розетками)
современные БП (телефонов\планшетов) Как и Повербанки
могут выдавать на выход напряжения до 20в с шагом в 1 вольт (10-100вт)
по быстрым протоколам зарядки, а не только 5в = 1-3А
при условии что на той стороне есть нужный тригер
по литокале к примеру
ненужно носить БП родной на 12в когда под рукой есть любой современный БП
с которого тригер запросит 12в 1-3А
p/s
10 000мА это не много не мало а 36вт в кармане
да туже камеру (на12в) проверь где пока нет провода
что надо запросить у БП\Повербанка на выход
если не договорятся то 5в и всё
да и цена 35-60р а на 120
100%-ную гарантию даёт только тот, кого нет :)
Но, к примеру, добавляя в весьма распространеннную зарядку liitokala lii-500 возможность работать от 67 Вт зарядки, пришлось в ранее описанном триггере заменить переключатель перемычкой, иначе корпус не закрывался, места, знаете ли, нет совсем внутри. А вот данный вариант не влезет однозначно. Как всегда, размер имеет значение, что бы кто неи говорил.
ozon.ru/t/Qo95pkj
На озоне как всегда дешевле и уже законченное изделие к тому же с кучей переходников
Спасибо :)
Есть и без переходников (если уже есть) — дешевле существенно (168 рублей).
