PD триггер с регулируемым выходным напряжением 5-20 В

Обзор почти миниатюрного триггера, который позволяет получить 5/9/12/15/20 В и мощность до 100 Вт от подходящего блока питания. Устройство рабочее, по размерам стремится к триггерам с фиксированным напряжением, интерфейс установки напряжения слегка странный

Характеристики:

Входное напряжение: 4-22V
Выходное напряжение 2-20V
Входной разъем: Type-C мама
Мощность: до 100W
Размеры: 11 * 28mm

Триггер был упакован в антистатический пакет.

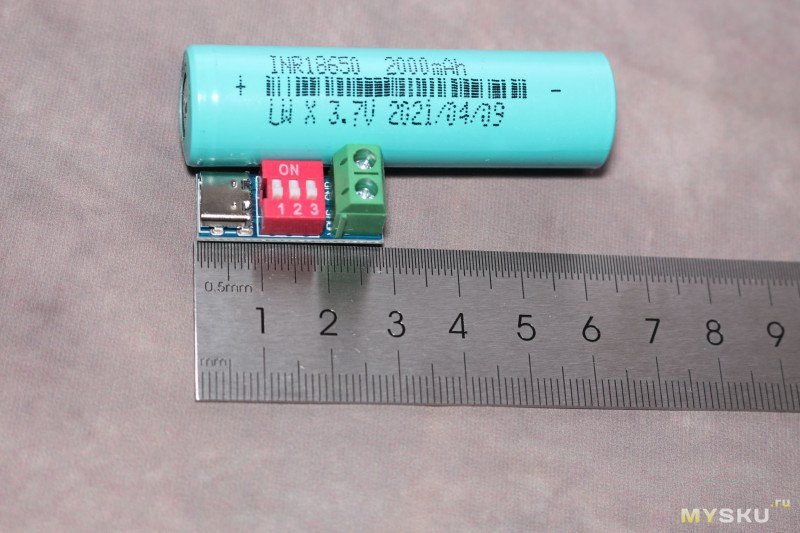

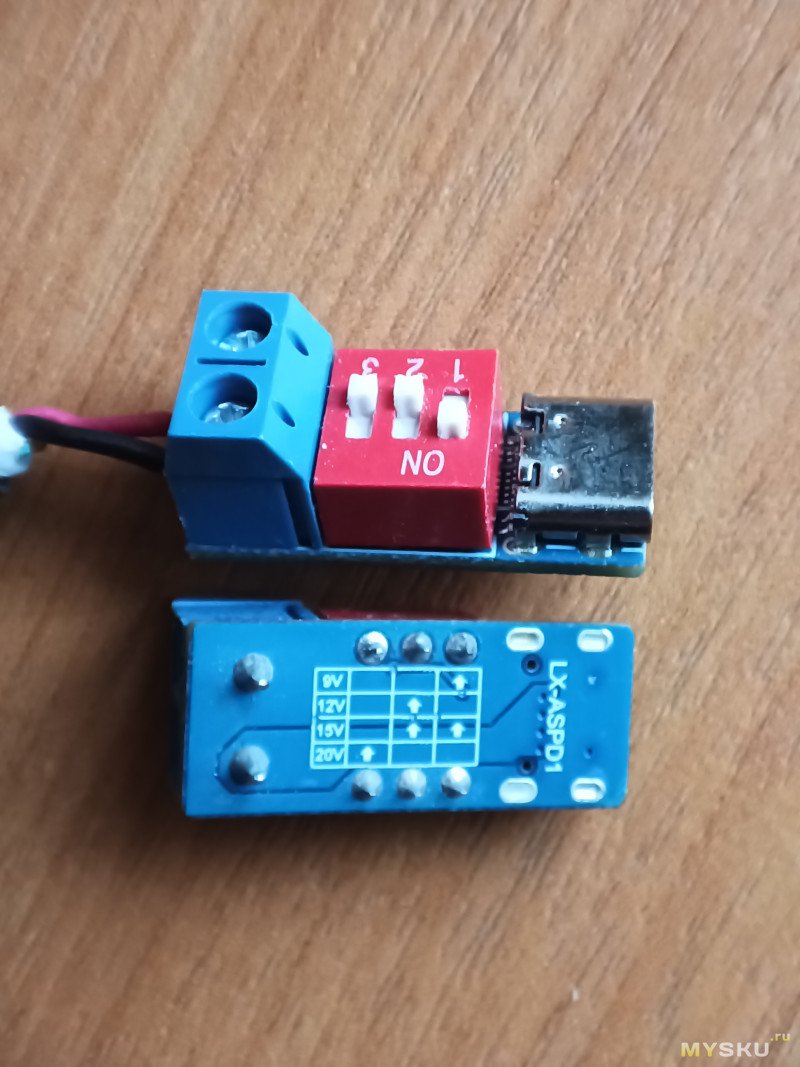

На платке длиной чуть меньше 3 см и шириной 1 см один за другим расположились разъем Type-C мама, переключатель с тремя тумблерами для установки выходного напряжения и контактная колодка с винтовыми зажимами. Максимальная высота устройства в районе колодки — 11,7 мм. Толщина текстолита 1,5 мм.

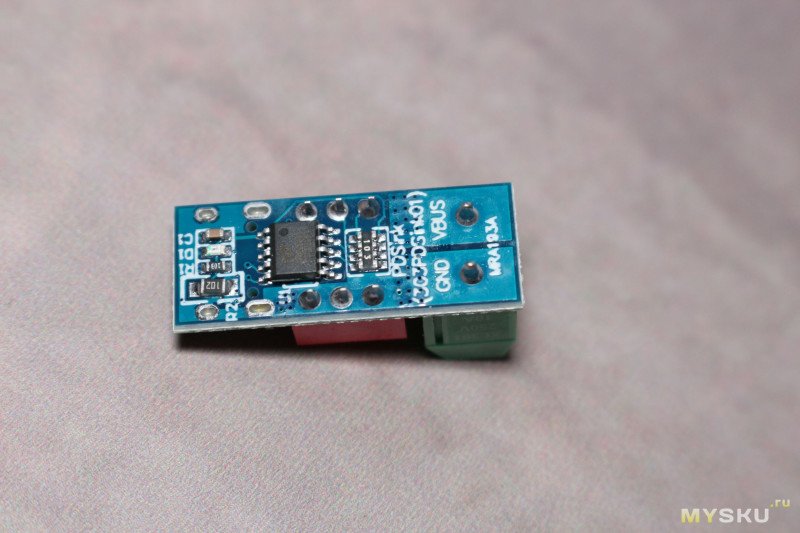

Вся электронная начинка находится с обратной стороны. Тут видно, что колодку, если она вас не устраивает, можно отпаять и установить свой выходной разъем.

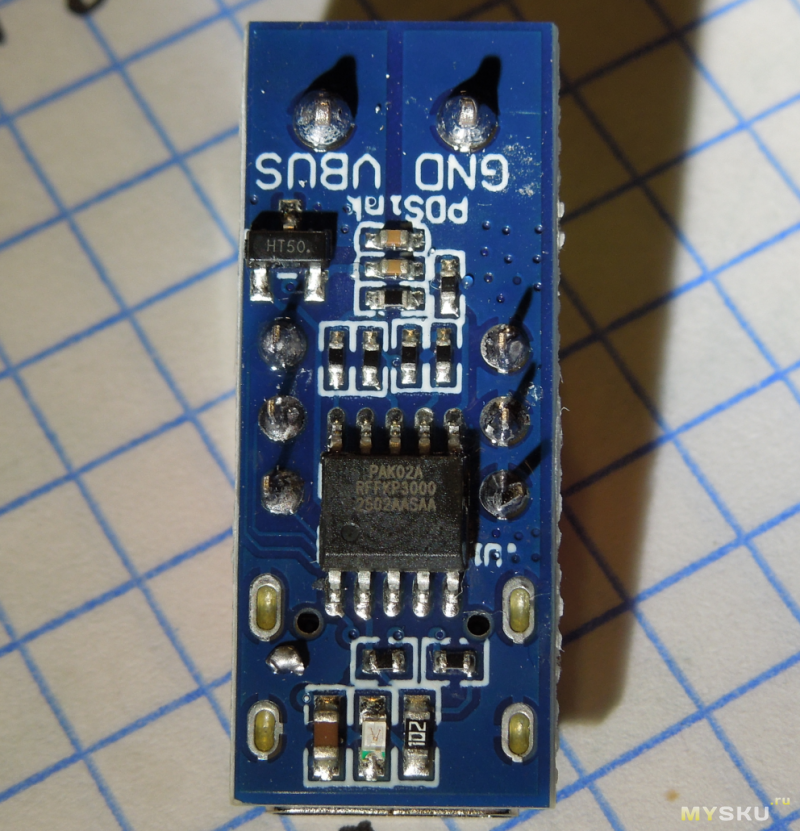

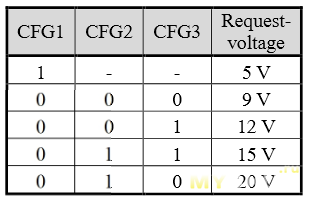

Триггер построен на базе микросхемы CH224. Если интересно, вот даташит на нее.

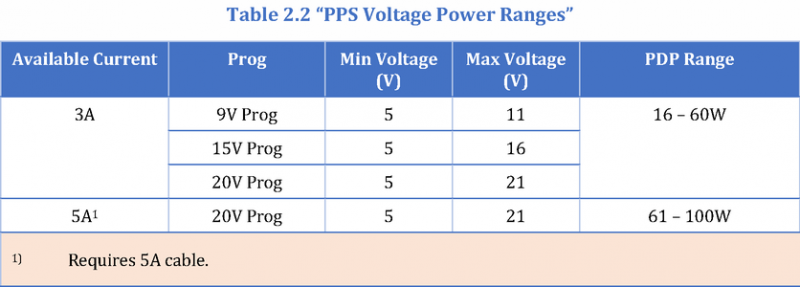

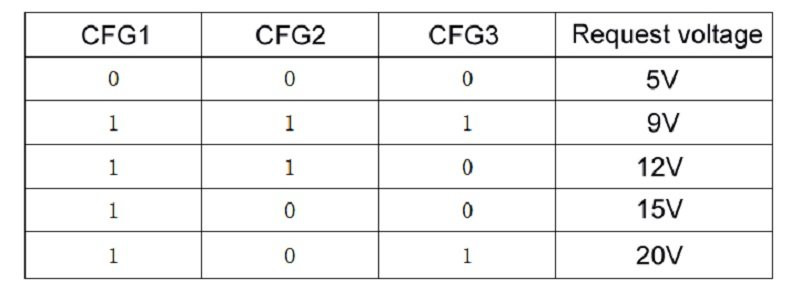

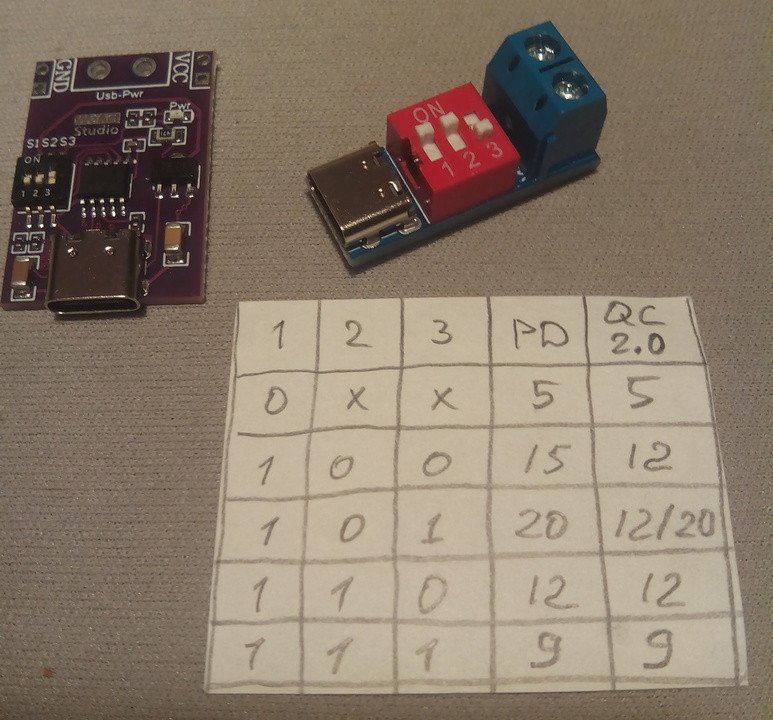

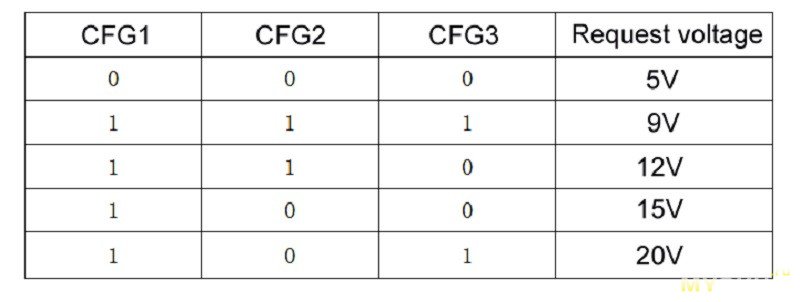

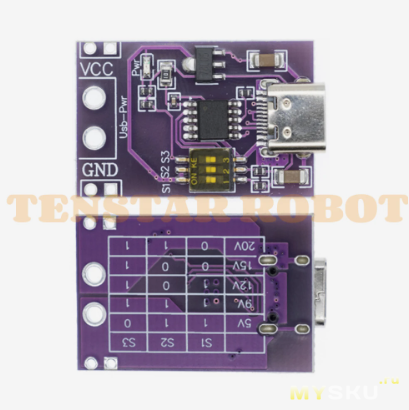

Установка нужного выходного напряжения производится переключением трех тумблеров — каждому напряжению соответствует своя комбинация.


Способ не очевидный, и придется либо запоминать комбинации, либо сохранить картинку выше на телефон. Наличие кнопок и дисплея было бы значительно более удобным, но тогда и размер бы вырос минимум вдвое.

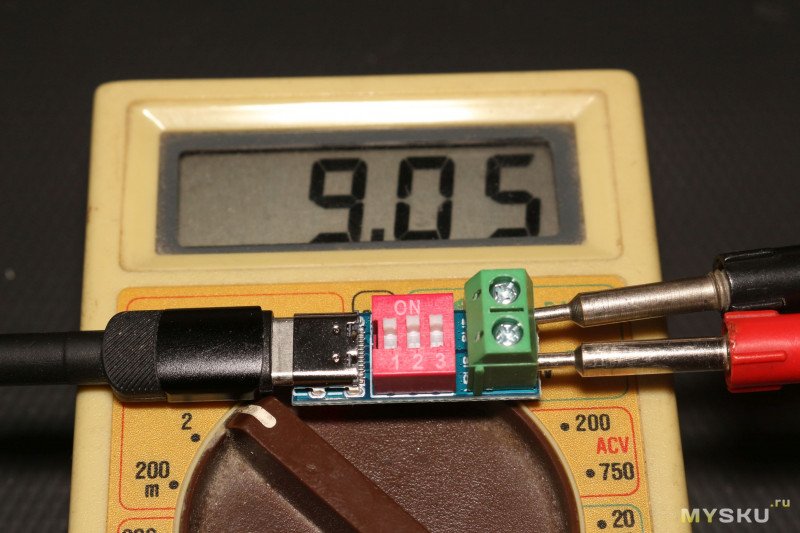

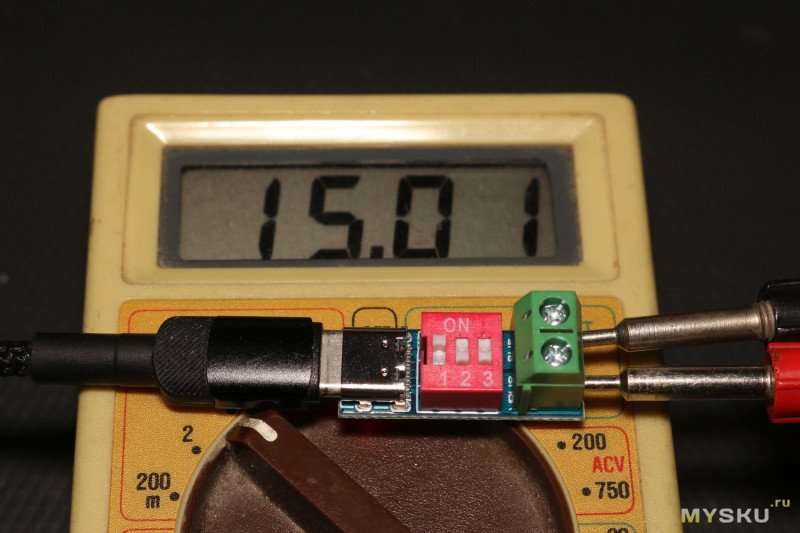

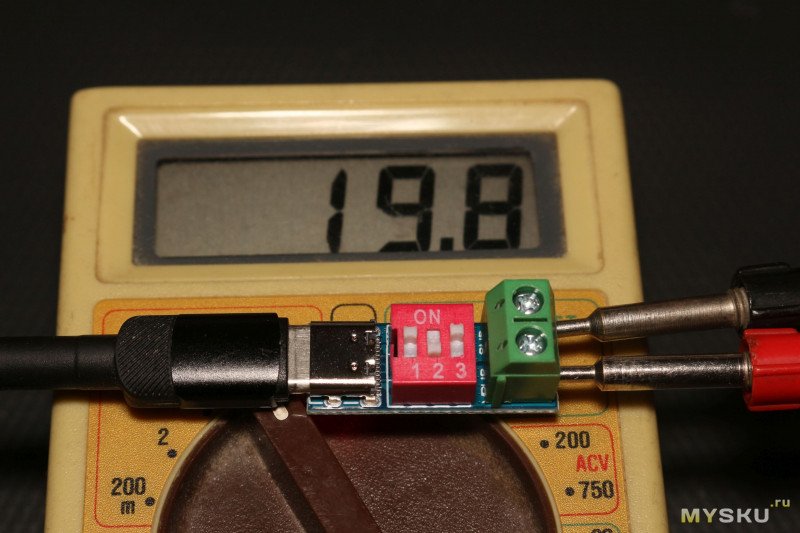

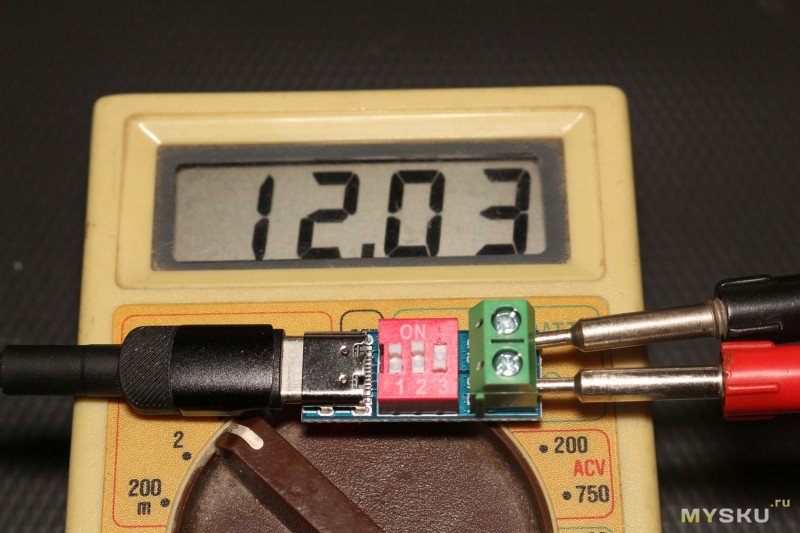

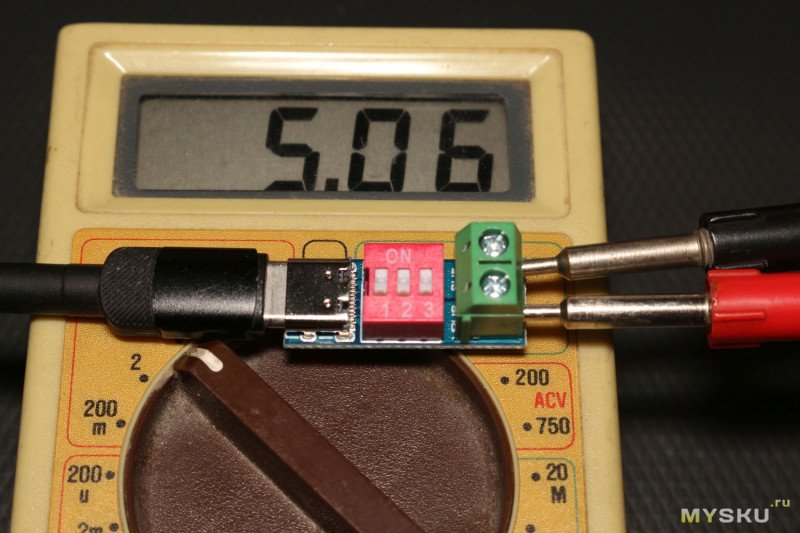

Триггер выдает чуть большее напряжение, чем заявлено, кроме последнего режима 20 В — там напряжение на 0,2 В меньше.

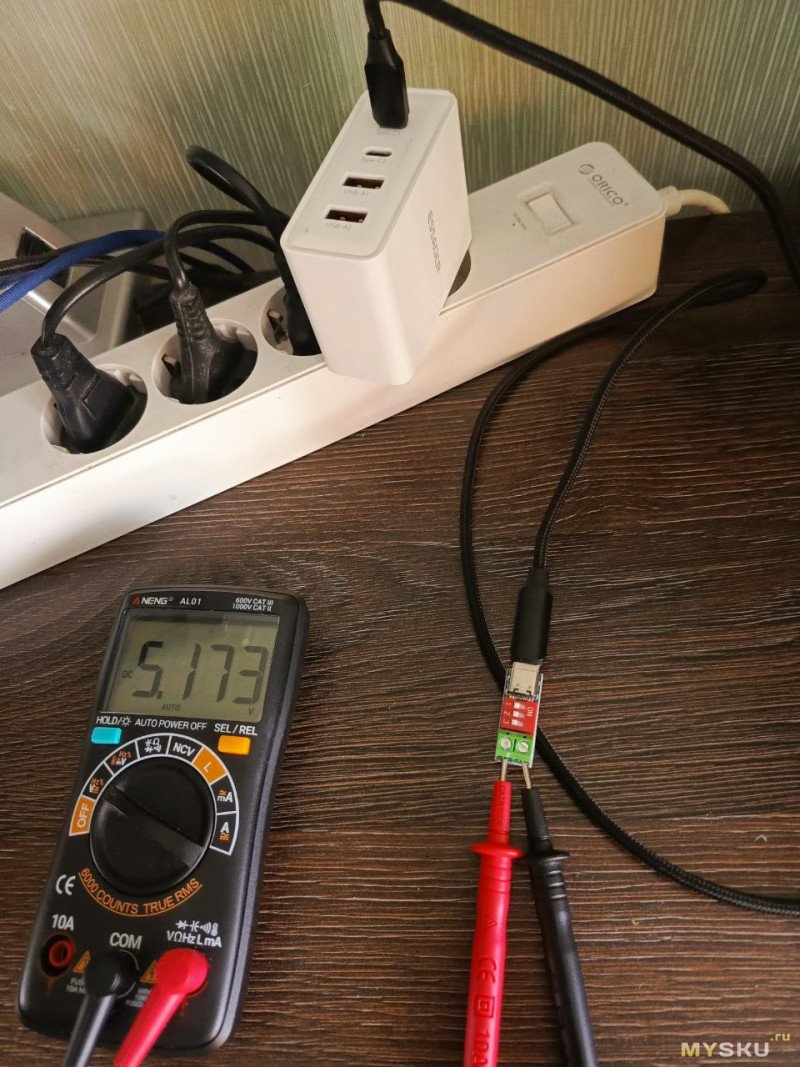

Умеет работать также от USB-A с QC, но тогда выходное напряжение будет максимум 12 В.

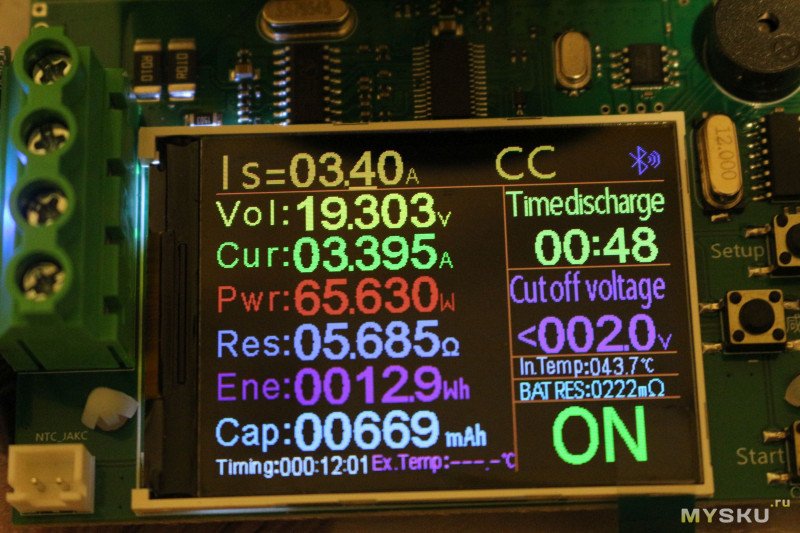

К сожалению, у меня нет 100-ваттного блока питания, самый мощный — на 65 Вт. Чуть погонял его электронной нагрузкой.

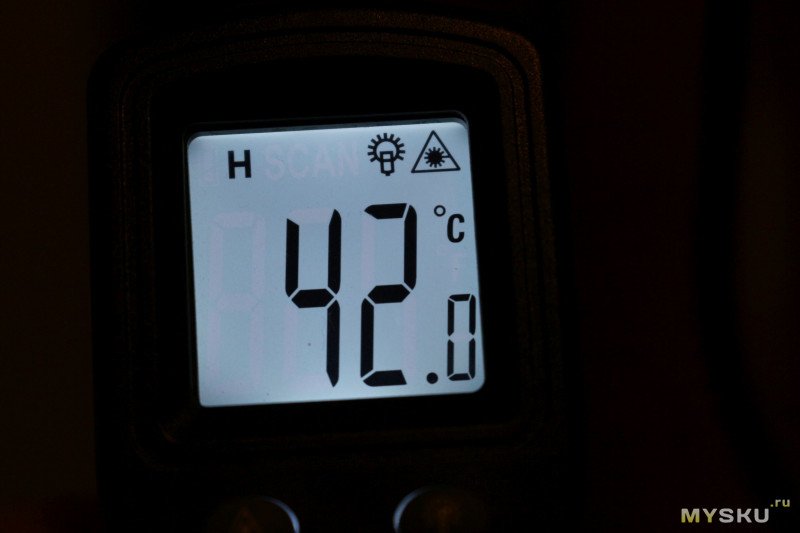

За пару минут он прогрелся до ± 40 градусов.

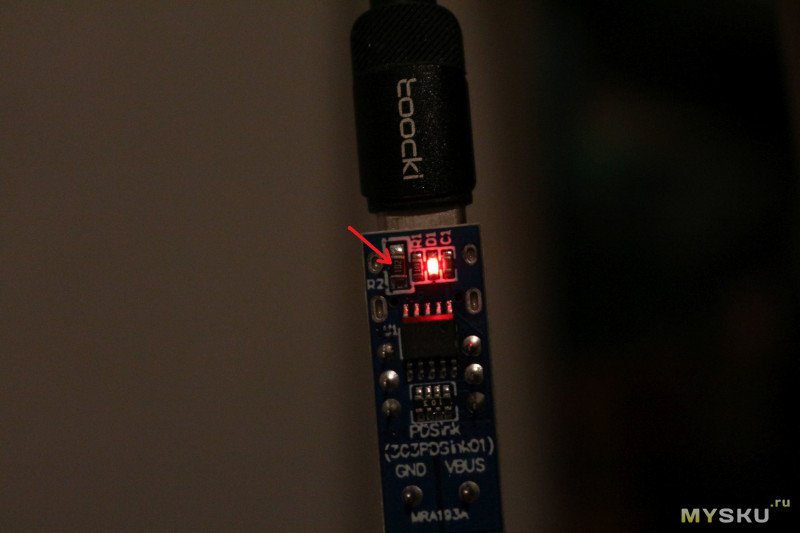

За исключением одного места — один из резисторов раскочегарился до того, что обжигал палец. К сожалению, мой термометр не смог измерять температуру такого мелкого элемента. По ощущениям там было под 80 градусов. Боюсь представить, что будет при нагрузке в 100 Вт.


За последующие 10+ минут нагрев никак не менялся.

Что в итоге. Устройство интересное — при крохотных размерах позволяет выбрать нужное напряжение без использования внешних замеров (но требует запоминания нужных комбинаций), заявленные напряжения выдает с минимальной погрешностью, минимум 65 Вт выдает в долгую (заявленные 100 Вт, все же, думаю, приведут к слишком большому нагреву на долгой дистанции, но на короткий период — пожалуйста).
