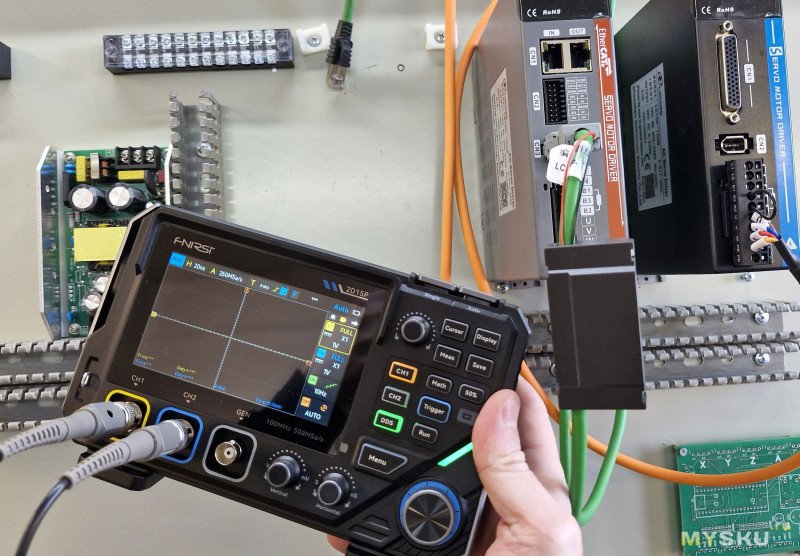

Измеритель 3-в-1 Fnirsi 2D15P: двухканальный осциллограф+генератор+мультиметр

Новый измеритель Fnirsi 2D15P воплощает идею универсального настольного прибора для радиолюбителя: он заменяет несколько устройств (осциллограф на 2 канала, True RMS мультиметр, генератор сигналов) и оснащён сенсорным цветным IPS‑экраном 4,3″ и кнопками. Сегодня кратко рассмотрим его основные возможности и посмотрим на начинку.

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: настольный портативный измерительный прибор
Функции: осциллограф, мультиметр и генератор сигналов
Архитектура: FPGA+MCU+ADC
Дисплей: 4.3″ IPS
Управление: сенсор + кнопки + поворотные регулировки
Осциллограф: 2 канала, полоса пропускания 100 МГц (в одноканальном режиме), 50 МГц (в двухканальном)
Частота дискретизации: 500 МВыб/с
Максимальное напряжение: 800 В (с делителем x10)
Шкала времени: 5 нс/дел до 50 с/дел
Вертикальная чувствительность: 10 мВ/дел до 10 В/дел
Скорость захвата сигналов: до 1200 кадров/с
Математические операции: 6 типов
Генератор: 10 МГц, амплитуда 3 В, 9 видов форм сигнала
Мультиметр: 19999 отсчетов, True RMS
Измерение величин мультиметра: постоянное/переменное напряжение и ток, сопротивление, ёмкость, проверка диодов и прозвонка цепи
Обновление прошивки: поддерживается
Аккумулятор: Встроенный 3,7 В 5000 мАч
Зарядка: Быстрая 12 В 1 А через Type-C
Масса: 0.6 кг
Размеры: 19.6x12.7x5.6 см
Официальный сайт

---

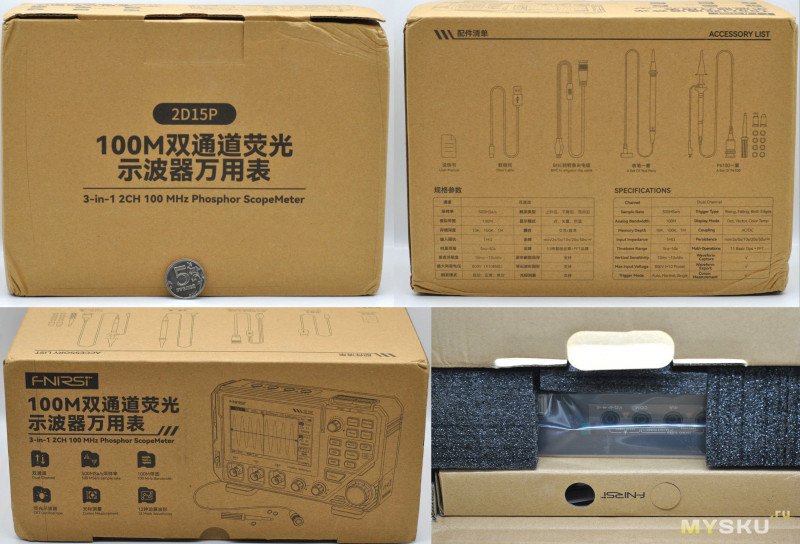

Коммерческая упаковка без цветной полиграфии:
Внутри защитные вставки.

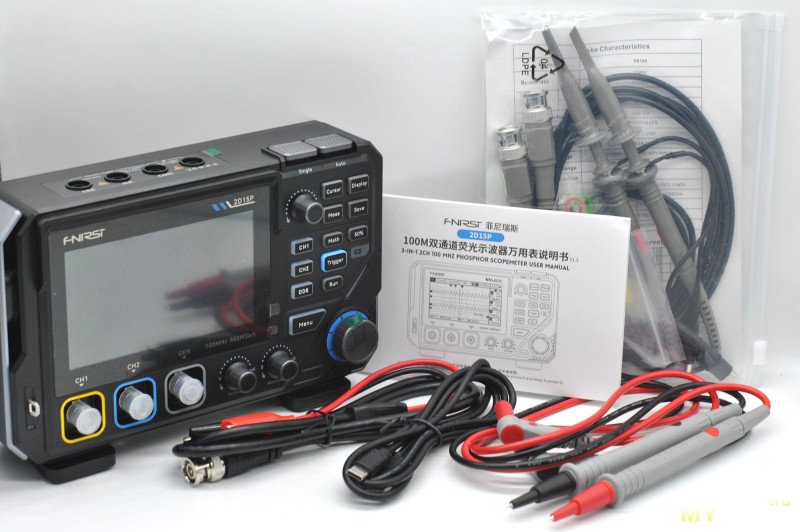

Комплектность:
Вместе с прибором 2D15P поставляется: пару типовых щупов для осциллографа P6100, метровые щупы для мультиметра, щупы с зажимами «крокодил» для генератора, зарядный/передача данных кабель USB-C и руководство пользователя (китайский/английский).
Щупы все типового качества:
Кому реально нужно работать с ВЧ сигналами в 10-ки МГц возьмёт что-то покачественнее. Для мультиметра гибкость изоляции средняя, сертификация CAT II до 10 А.

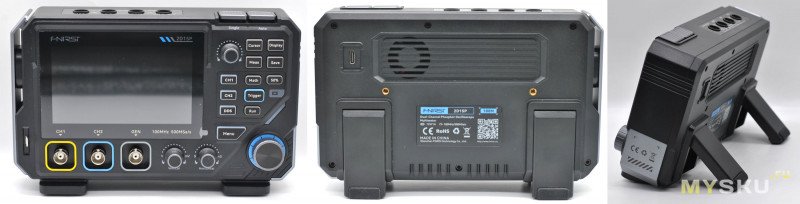

Внешний вид
На вид такой портативный телевизор из 80-х. Много кнопок, крутилок и крупный экранчик (95х54 мм). В управление помимо сенсора и кнопок участвуют четыре энкодера (два для развертки). BNC разъема три (два на каналы осциллографа и один на выход генератора).
Корпус не целиком из пластика, по бокам алюминиевые вставки.
Для настольного размещения, есть откидная подставка с резиновыми накладками сзади, либо можно подвесить на два винта М4 с шагом 100 мм.
На задней панели вентилятор для активного охлаждения (3 см), порт Type-C не только для зарядки, но для обновления прошивки и сброса на ПК сохранённых осциллограмм.

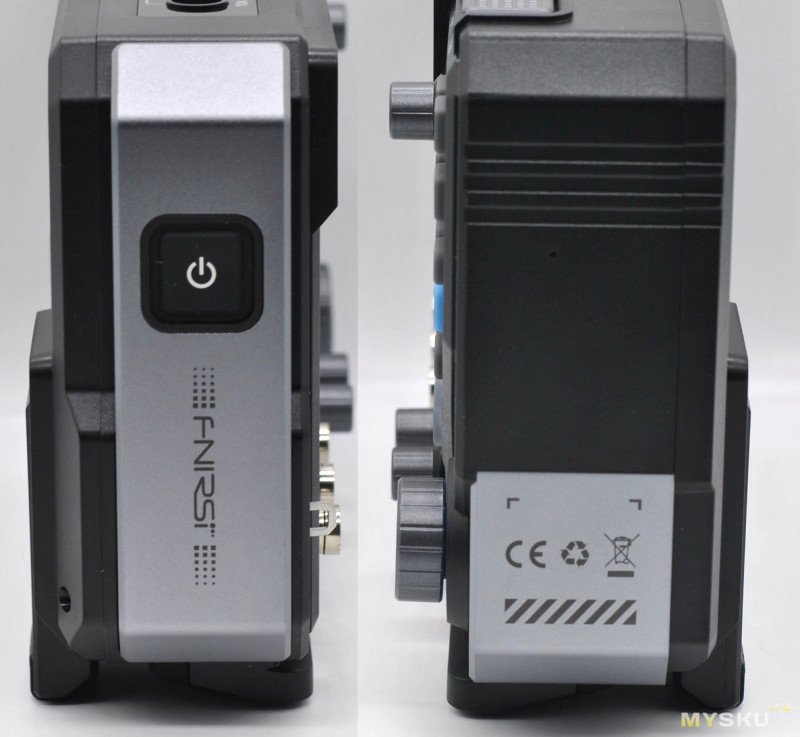

С боков:
Слева крупная прорезиненная кнопка включения.

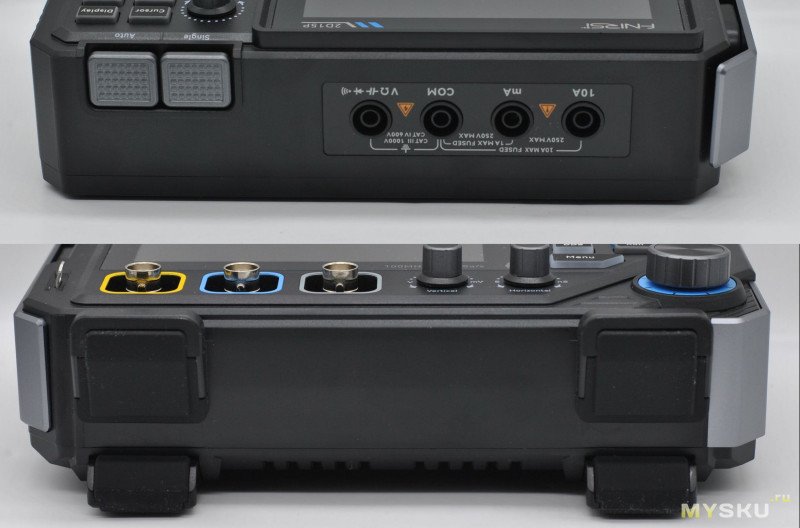

Верх и низ корпуса 2D15P:
Подключение щупов мультиметра разместили сверху. Там же удобные кнопки выбора режима триггера.
Весит прибор 606 г.
Экран с IPS‑матрицей обеспечивает хорошую читаемость под разными углами и при ярком освещении. Сенсор не тупит. Но зеркальное покрытие не особо подходит для фото результатов, но можно делать снимки экрана в формате bmp.

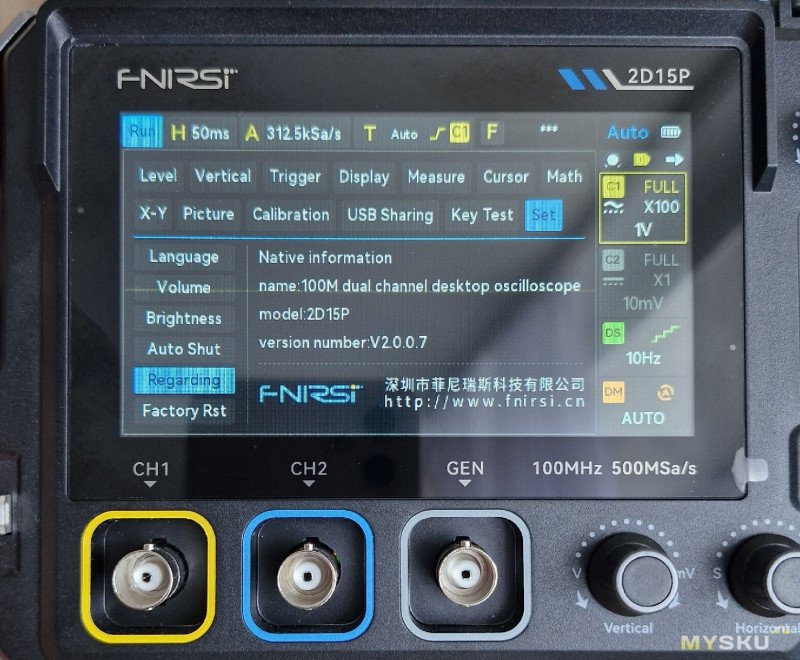

Для такого навороченного прибора тут довольно скромное меню настроек.
Есть яркость, громкость и автоотключение по таймеру (15-60 минут) для экономии заряда. Прошивка V2.0.0.7 пока последняя.
Что внутри

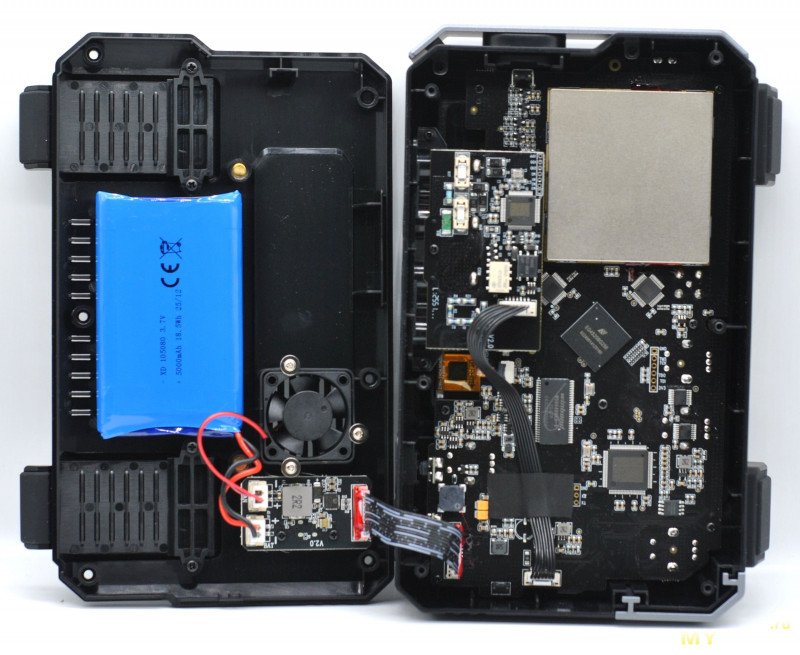

Снимаем заднюю крышку:
АКБ 1S 5000 мАч. Для контроля заряда стоит отдельная плата с чипом IP2315.
Основная плата:
Есть экраннированный блок, а на части чипов удалена лазером маркировка. Блок мультиметра с входной защитой и предохранителями находится около разъемов щупов.
Эксплуатация

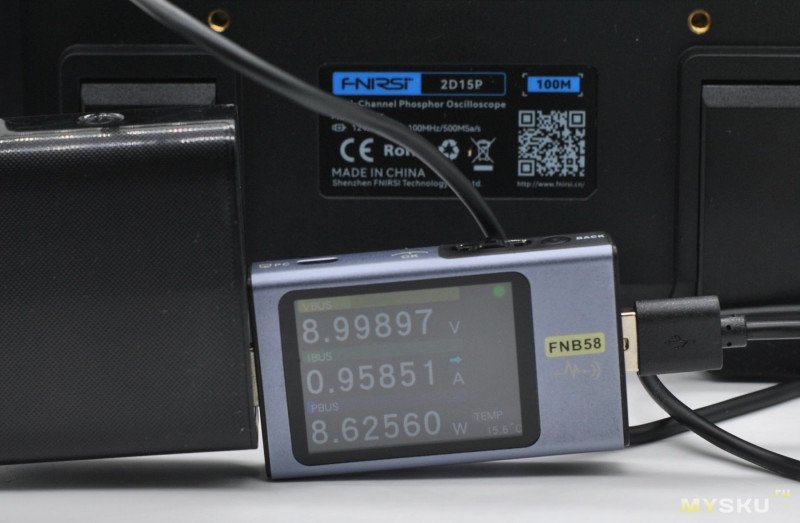

Зарядка (поддерживается QC 12 В 1 А):
Несмотря на емкий аккумулятор, в режиме осциллограф заряда хватает примерно на 4 часа.

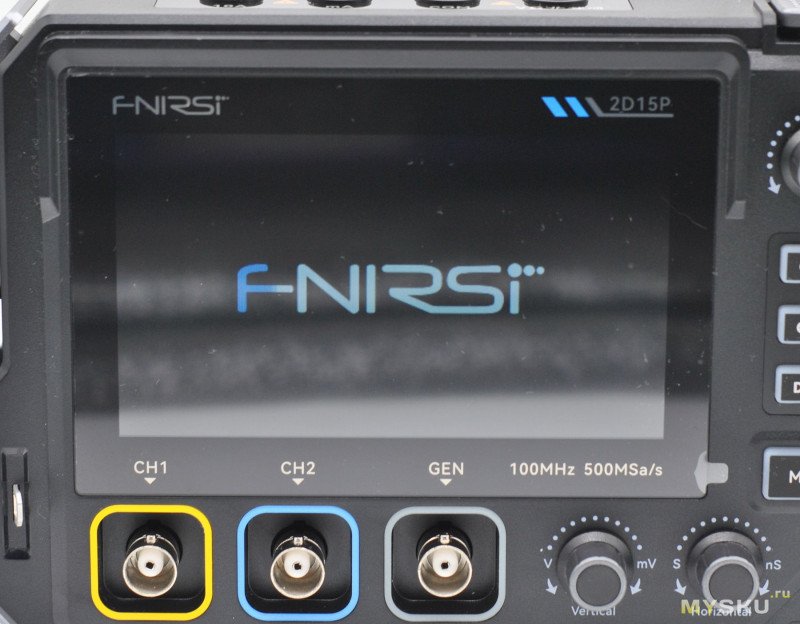

Время до загрузки 7 сек. Видим, как обычно, заставку с лого производителя.

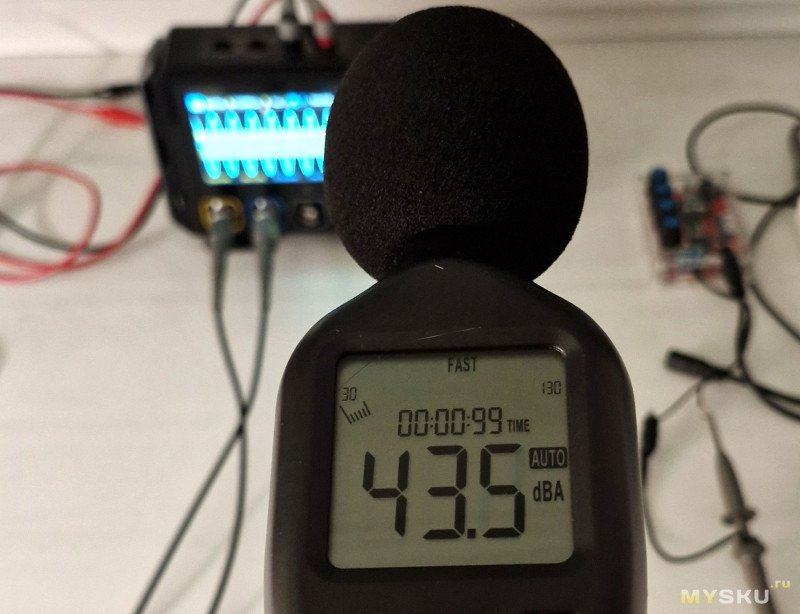

Активное охлаждение шарашит постоянно, а не по датчику температуры. Не сказать, что оно громкое, но в полной тишине это жужжание вентилятора раздражает:
Измерение с 0,5 м.

---

Проверим возможности прибора.
Начнем с осциллографа, он тут двухканальный 100/50 МГц в зависимости использования каналов, 500 миллионов выборок в секунду, 128 уровневая градация серого и настройка цветовой температуры — наглядное отображение динамики сигнала и «послесвечения», высокая скорость захвата осциллограмм (до 1200 кадров/с) помогает фиксировать редкие аномалии вроде пиков. Входное сопротивление 1 МОм (не влияет на измеряемую цепь).

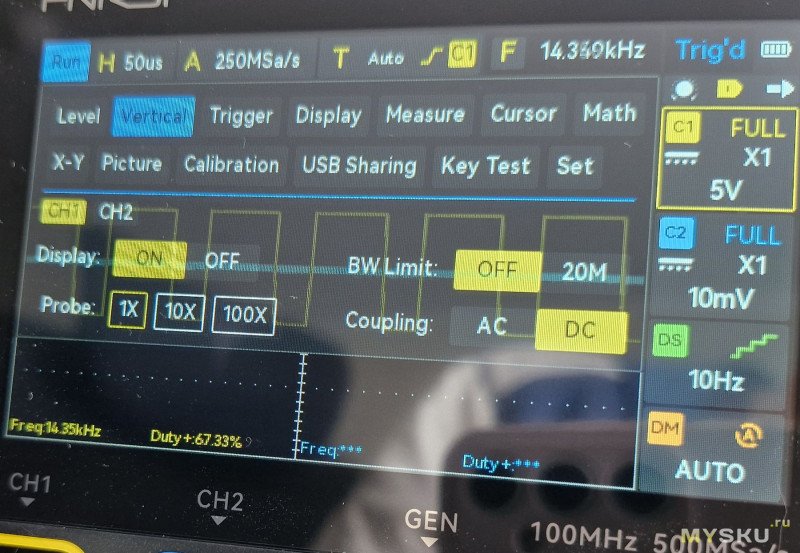

Настройки:

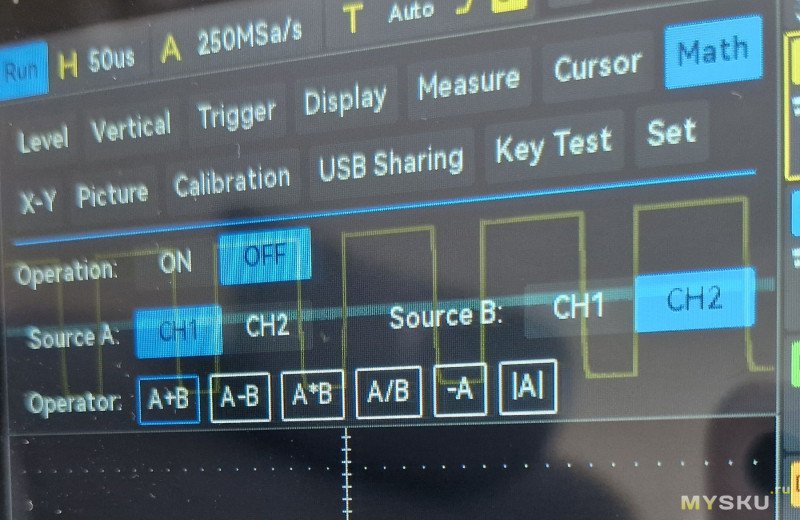

Математических функций 6, измеряемых параметров сигнала 18. Есть анализ сигнала методом быстрого преобразования Фурье, визуализация изменений параметров во времени и калибровка. Да и в целом настроек для удобного чтения форм сигнала много.

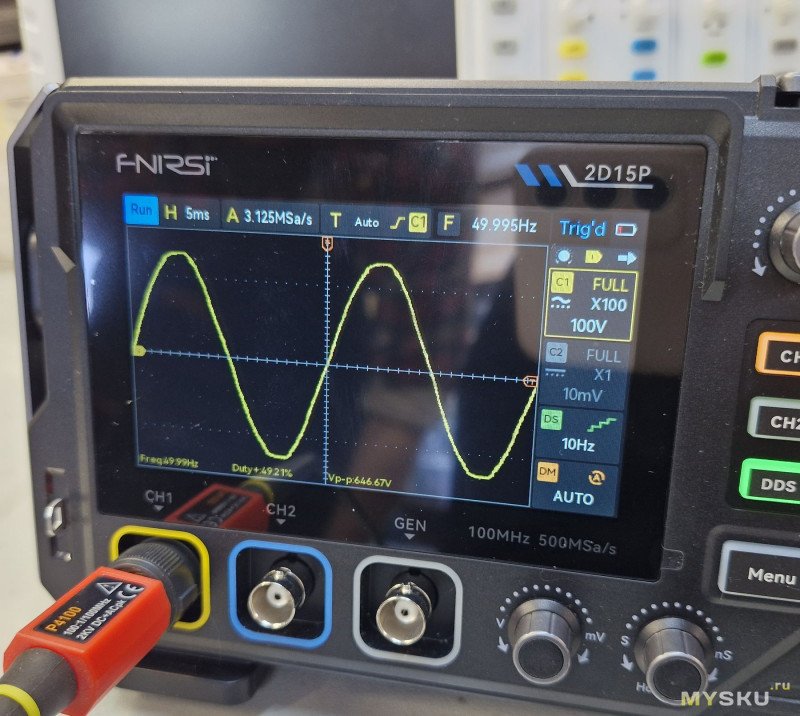

Синус в сети (можно работать до 800 В):

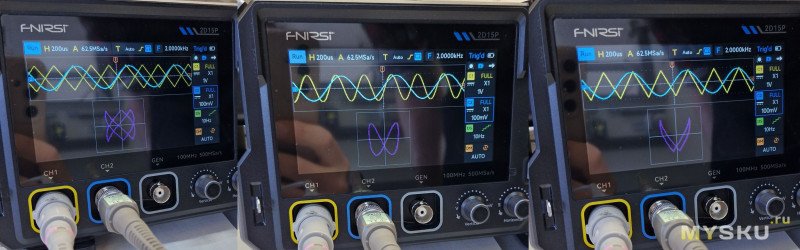

Фигуры Лиссажу:

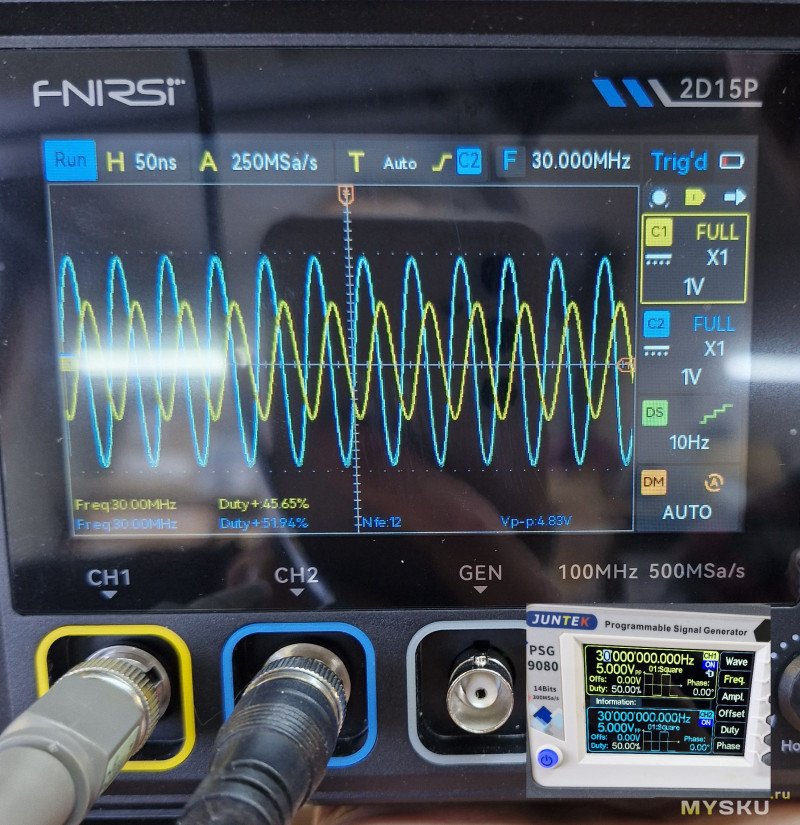

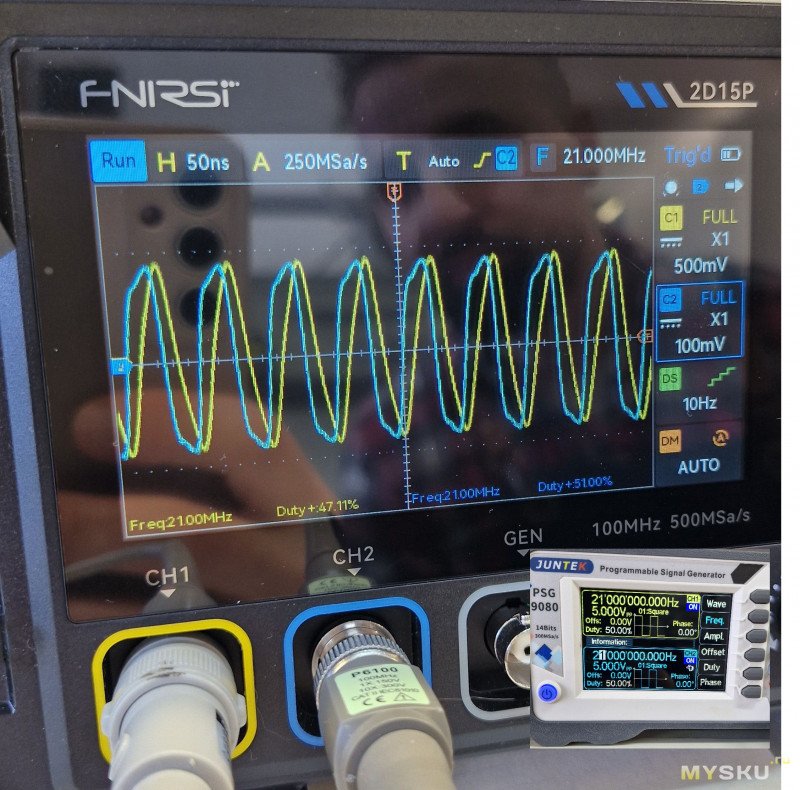

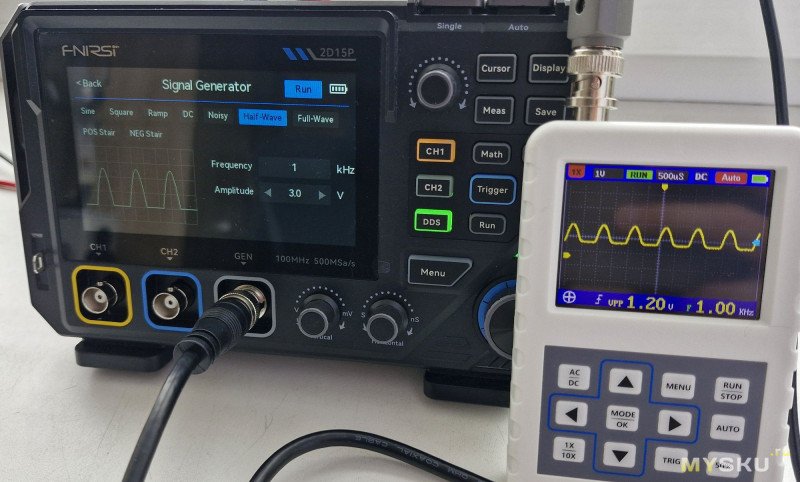

В качестве источника сигналов возьмём генератор JUNTEK PSG9080:

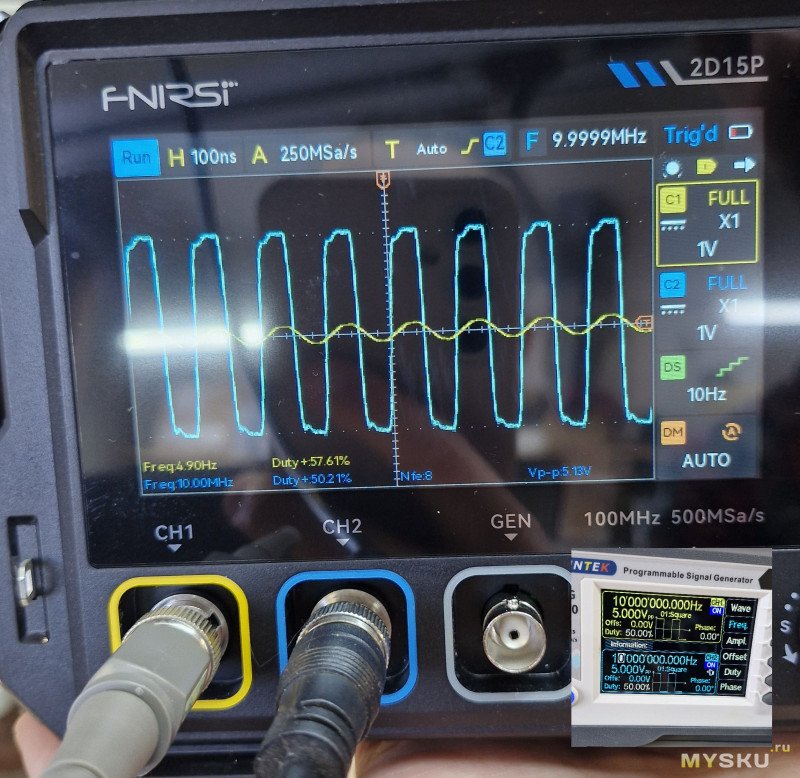

Комплектные щупы адекватно работают где-то в районе 10 МГц, выше уже заметно давят амплитуду.

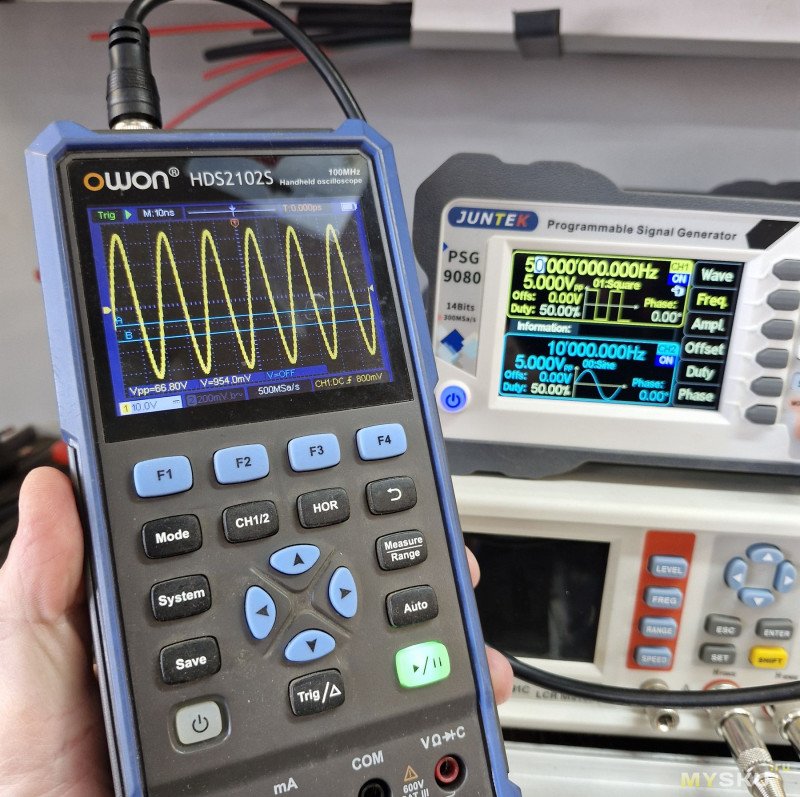

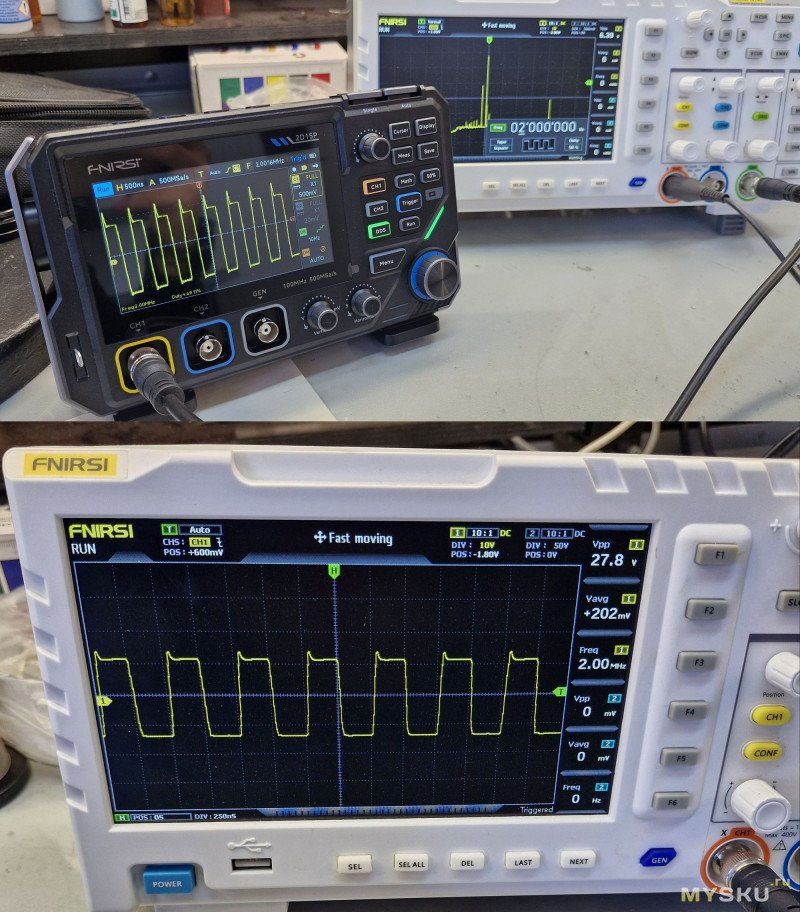

Но к слову сказать, не один Fnirsi так (из прямоугольника делает синус):

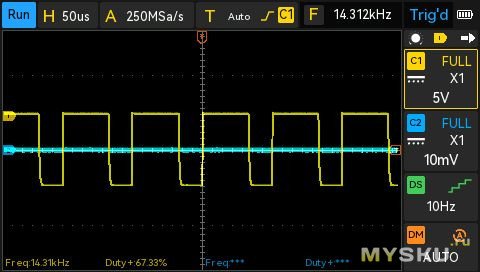

Пример снимка экрана (480х282 точки):
Генератор (один канал) сигнала выдает 9 форм до 10 МГц, амплитуда 0,1 до 3 В, коэффициент заполнения настраивается, можно просто вывести постоянное напряжение.
True RMS‑мультиметр
Мультиметр с разрядностью 19 999 отсчётов работает с переменным и постоянным током, измеряет емкость конденсаторов, сопротивление, падение напряжения на диодах. Пределы измерения напряжения 1000 В DC и 750 В AC, ток до 10 А. На экране есть график измерений, заморозка показаний, прозвонка без временного лага. Но нет измерения температуры.

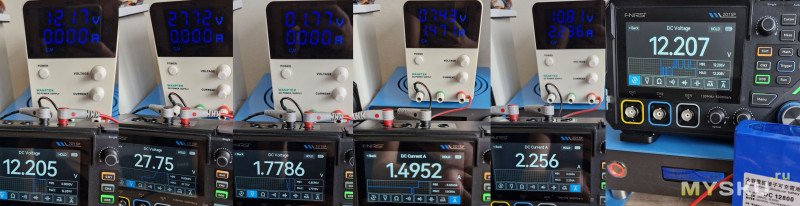

Напряжение и ток:

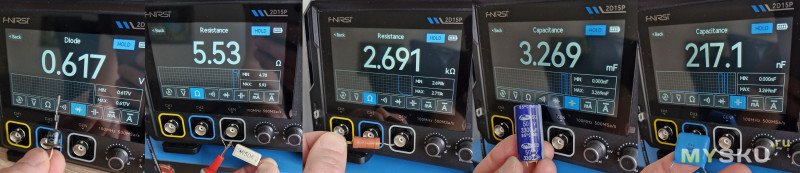

Измерение выводных элементов:

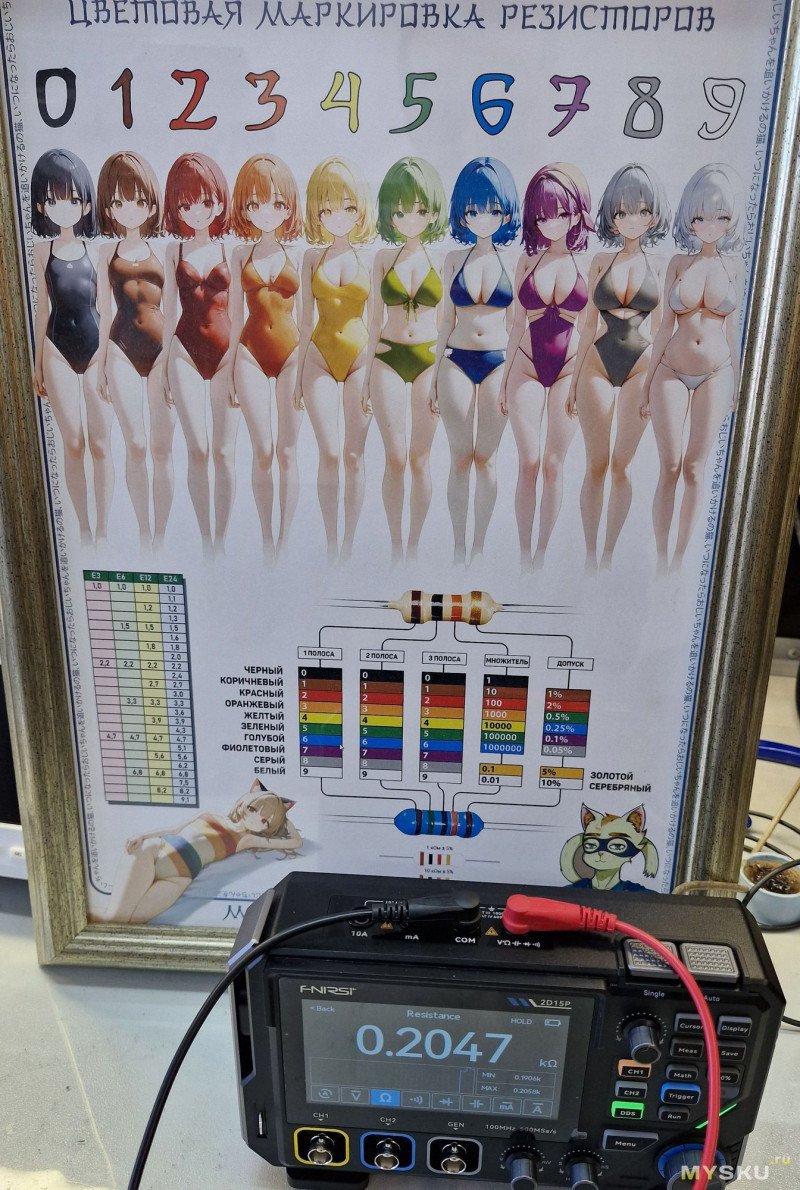

Не забываем, что номинал резисторов можно узнать по цветовой маркировке:
Заключение
Fnirsi 2D15P — удачный пример «всё в одном» для тех, кто ценит компактность и функциональность. А еще привык к сенсорным экранам. Устройство объединяет в одном компактном корпусе трёх ключевых помощников: двухканальный осциллограф с цифровым люминофором, True RMS‑мультиметр и генератор сигналов. Он, конечно, не заменит профессиональные лабораторные приборы, но покрывает 90% типовых задач радиолюбителя (особенно начинающего) и мастера по ремонту (когда не нужно копаться в десятках МГц). Для анализа ВЧ сигналов нужно купить щупы получше штатных. Особое внимание уделено удобству управления, крупный сенсорный дисплей и энкодеры удобное решение. Работает без розетки (правда не так долго как хотелось бы). Производительности и возможностей тут для большинства типовых задач (диагностика телевизоров, аудиосистем, блоков питания, отладка схем), да будут «косячки» в нюансах использования осциллографа, но цена ниже по сравнению с отдельными приборами аналогичного класса.

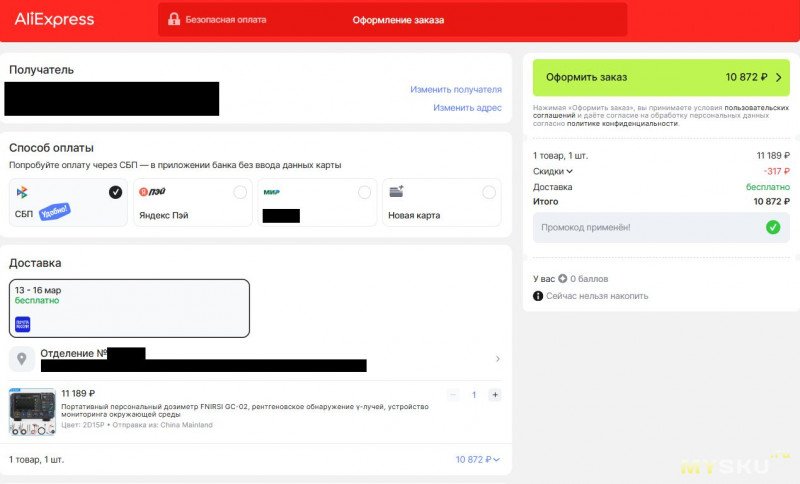

Для покупки действует купон FNSCD277 до 8 марта. Цена с ним:
В лоте название дозиметр, чтобы избежать санкций и проблем с оформлением.
Отправка из Китая.
Спасибо за внимание. Удачных покупок!
