Привычное комбо, но на сенсоре и с приложением: FNIRSI TMP-610S (мультиметр/осциллограф/генератор)

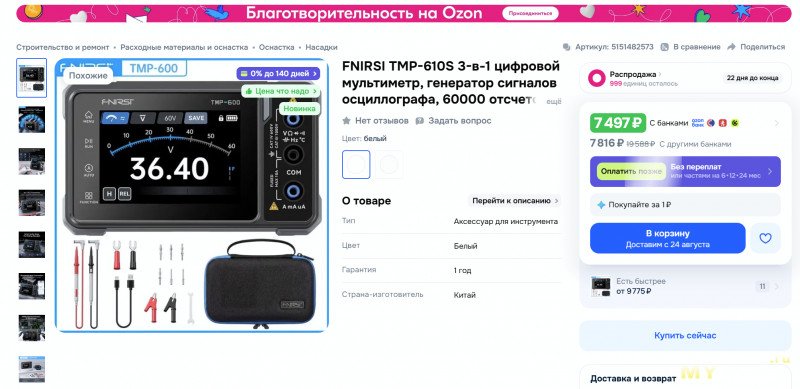

- Цена: от 7 212 ₽ (только мультиметр)

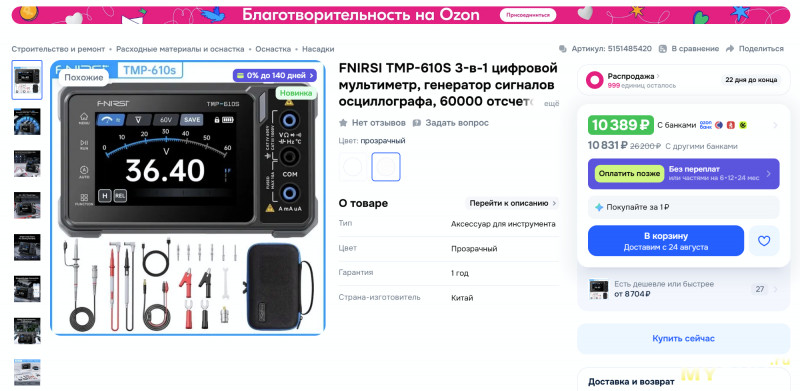

- Перейти в магазин
Компания FNIRSI выпустила новую модель — портативный комбинированный цифровой измеритель 3‑в‑1 TMP‑610S. В компактном корпусе устройства объединены сразу три инструмента: мультиметр с технологией True RMS (он поддерживает авторежим и обеспечивает точность до 60 тысяч отсчётов), осциллограф с полосой пропускания 10 МГц и частотой дискретизации 48 Мвыб/с, а также генератор сигналов — он выдаёт 13 форм сигнала с частотой до 50 кГц. Вроде привычный гаджет, но тут 3,5‑дюймовый сенсорный дисплей с разрешением 480×320 точек, а также Bluetooth‑модуль: он позволяет работать с мобильным приложением, но только в режиме с мультиметром. Краткий обзор (но с разборкой) под катом.

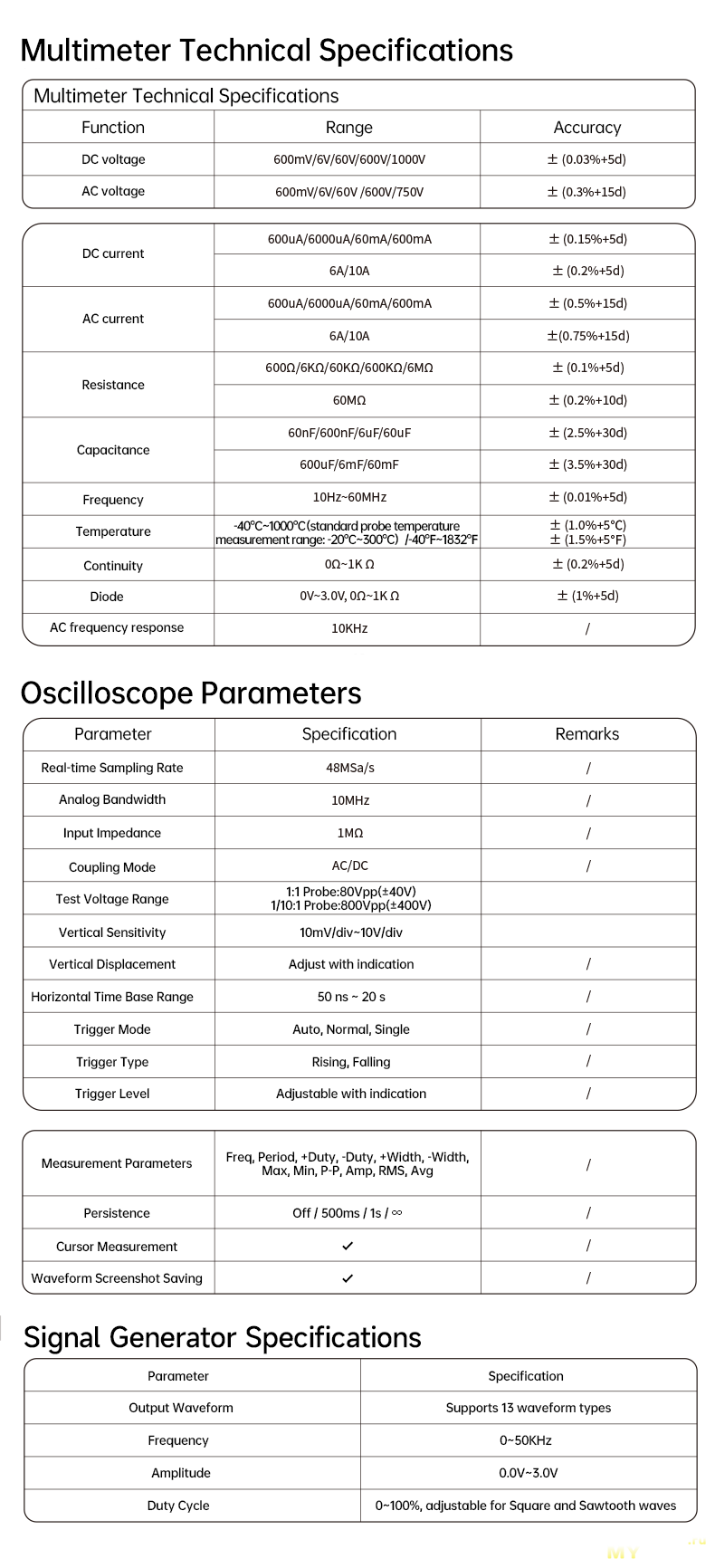

Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип устройства: универсальный портативный измеритель
Экран: 3,5 дюйма (480х320 точек), сенсорный
Bluetooth: да
Аккумулятор: 3000 мАч
Зарядка: Type — С 5 В 2 А
Официальный сайт

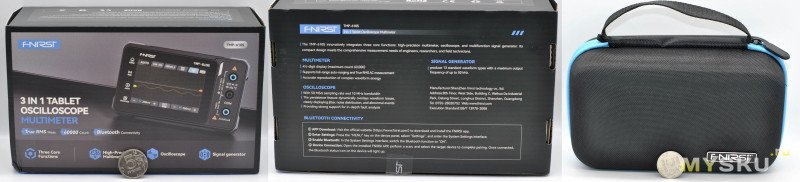

Коммерческая упаковка товара:
Этот прибор выпускается и в варианте только мультиметр — TMP-600.
Сразу видим кейс для хранения и переноски прибора.

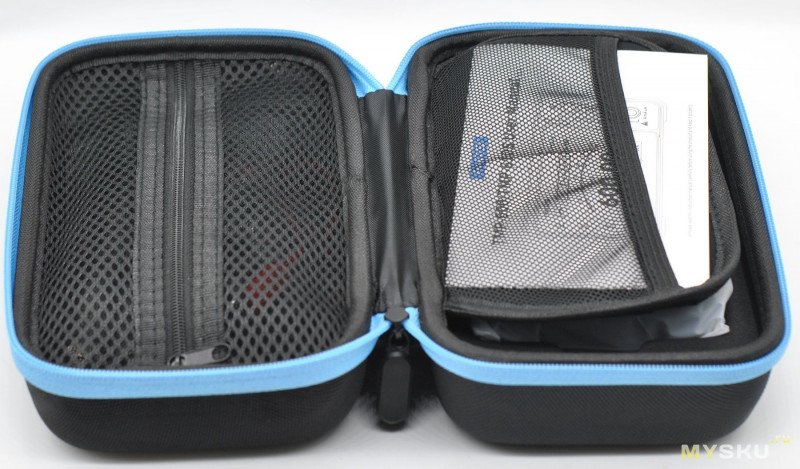

Внутри отделение под молнией под кабели и ниша для хранения прибора с защитной перемычкой (там документация):

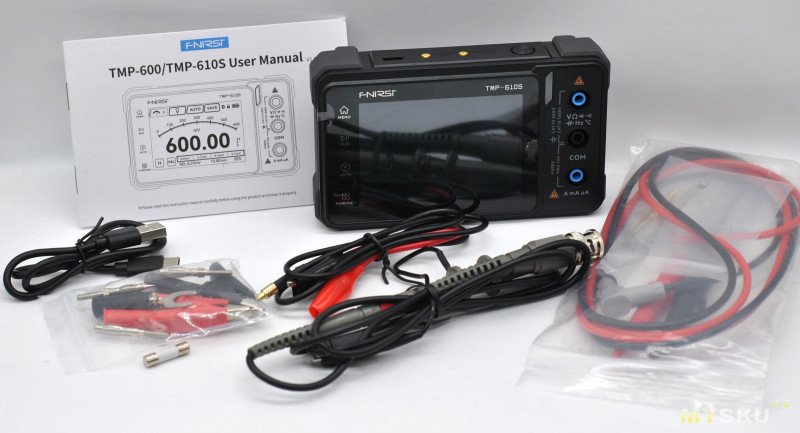

Вся комплектация:
К прибору поставляется щуп для осциллографа P6100 (+ переходник), метровые щупы для мультиметра со сменными иголками, щупы с зажимами «крокодил» для генератора, набор наконечников, зарядный/передача данных кабель USB-C, запасной предохранитель и руководство пользователя.

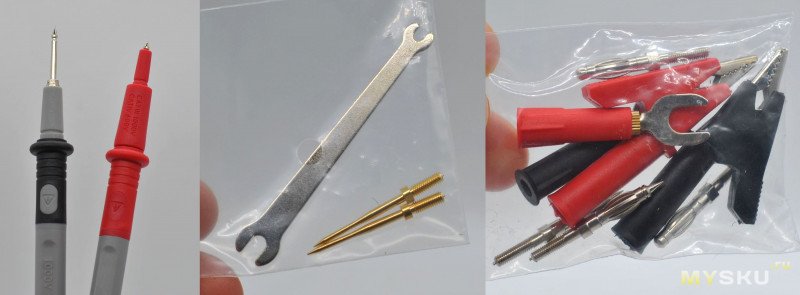

Набор наконечников это что-то новое:
Будет удобнее для подключений в разные точки схемы.
И сами щупы для мультиметра супер гибки и мягкие (сечение 20 AWG) — тут только похвалить.

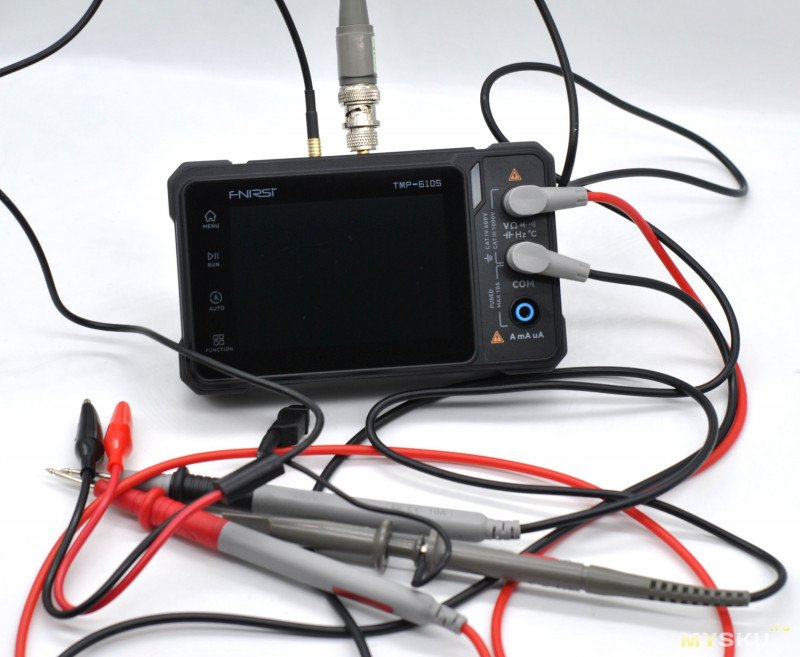

Вот TMP-610S со всеми кабелями:
А вот термопару для мультиметра зажлобили.

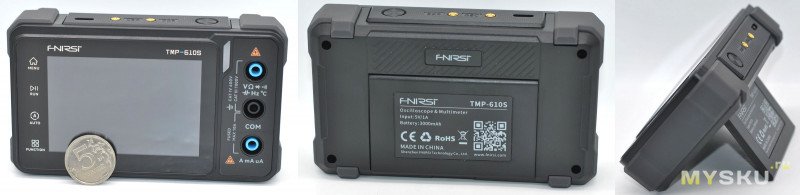

Внешний вид
Тут пошли по пути автопроизводителей — убрали все физические кнопки (осталась одна — включения), а все управление через 3,5‑дюймовый сенсорный экран (разрешение 480×320, размер 73х50 мм) и сенсорные кнопки. Щупы мультиметра вставляются справа от экрана. Есть откидная подставка и резиновые бамперы: прибор можно поставить на стол, а защита по углам снижает риск поломки при случайных падениях.
Корпус компактный, помещается в карман куртки или небольшой сумке. Размеры: 135х80х30 мм, измеренная масса 257 г. Есть крупный светодиодный индикатор.

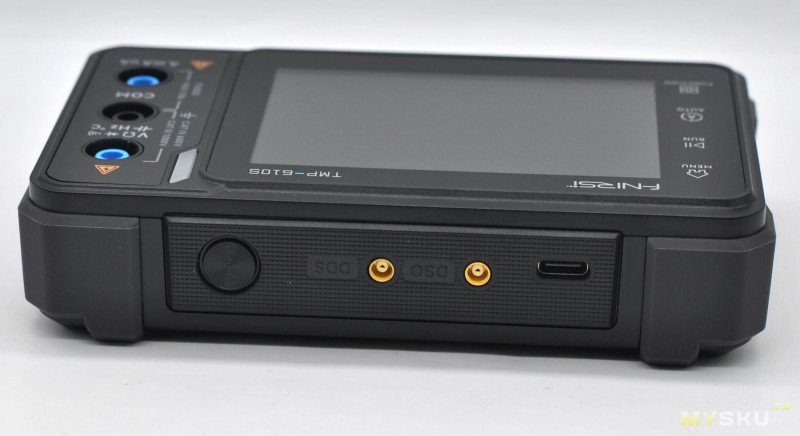

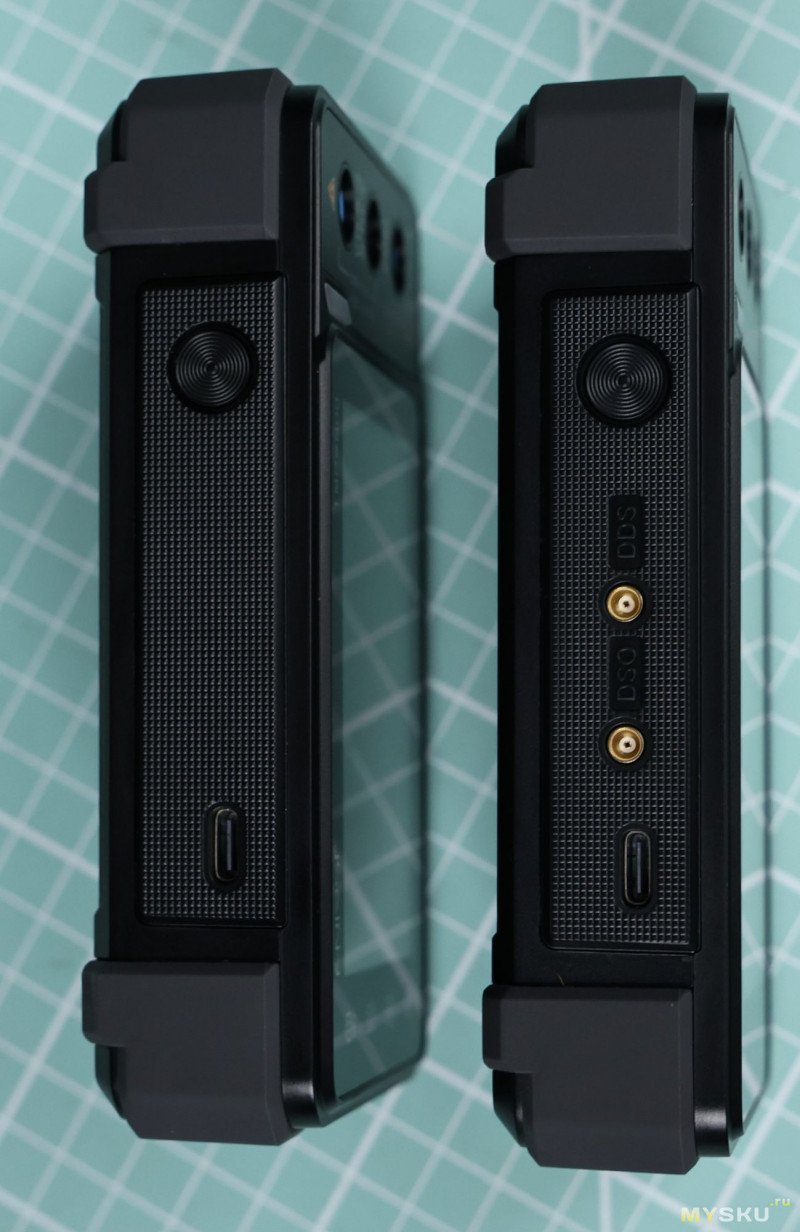

На верхней грани разъемы MCX для осциллографа и генератора и порт Type-C (зарядка, передача данных на ПК и для апдейтов прошивки) и та одинокая кнопка включения:

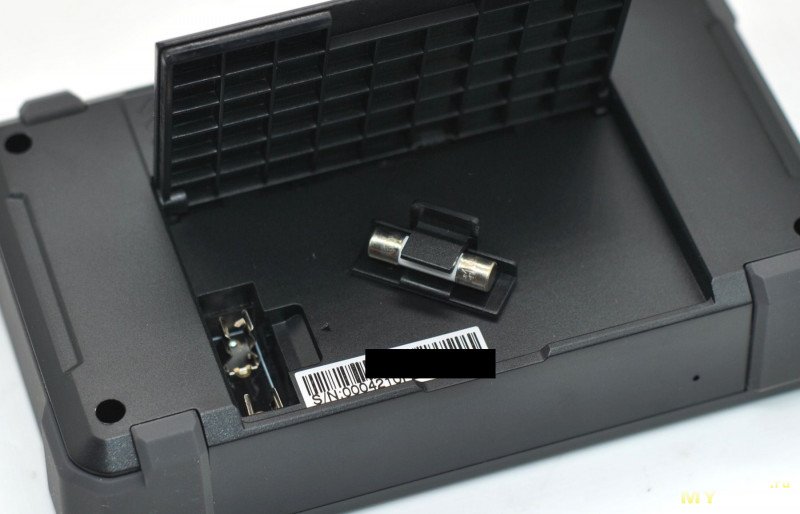

Под подставкой спрятался сменный предохранитель мультиметра:
Что внутри

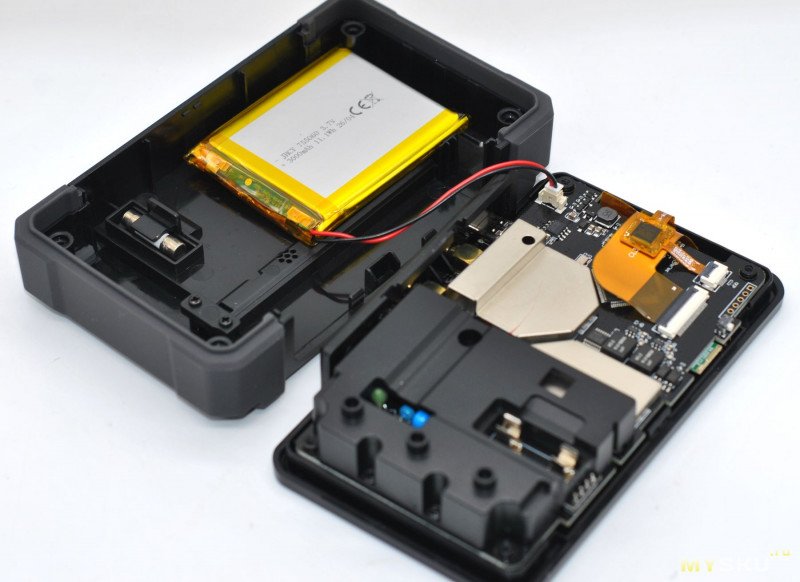

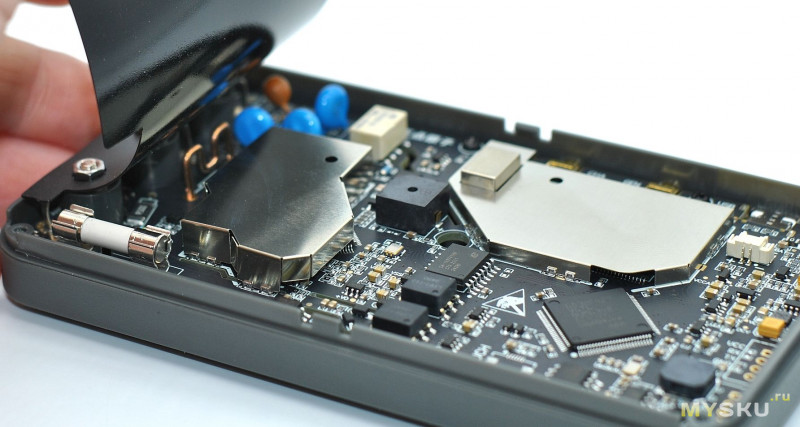

Снимаем заднюю крышку:
Даже экранирование есть (растет культура производства!).

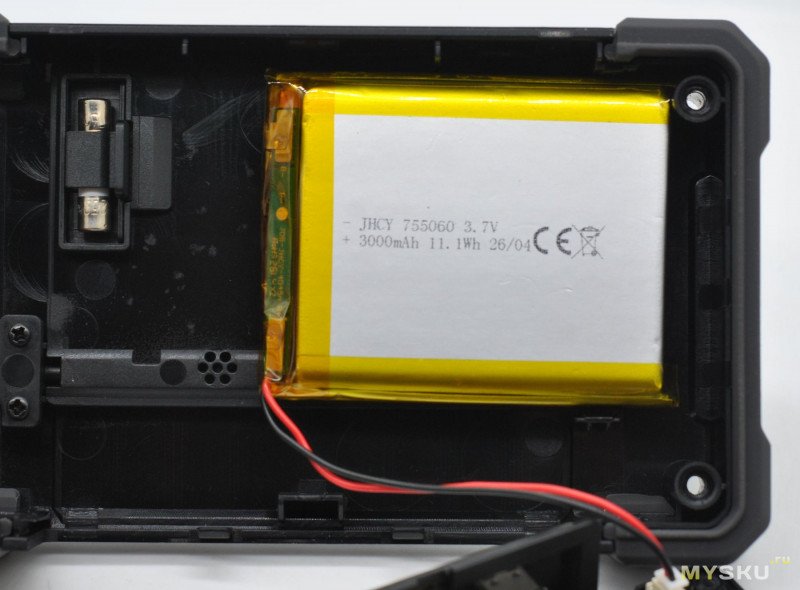

Аккумулятор емкостью 3000 мАч (как и заявлено):
Такая емкость даёт хорошую автономность: несколько часов активной работы без подзарядки. Для выездных задач это плюс.

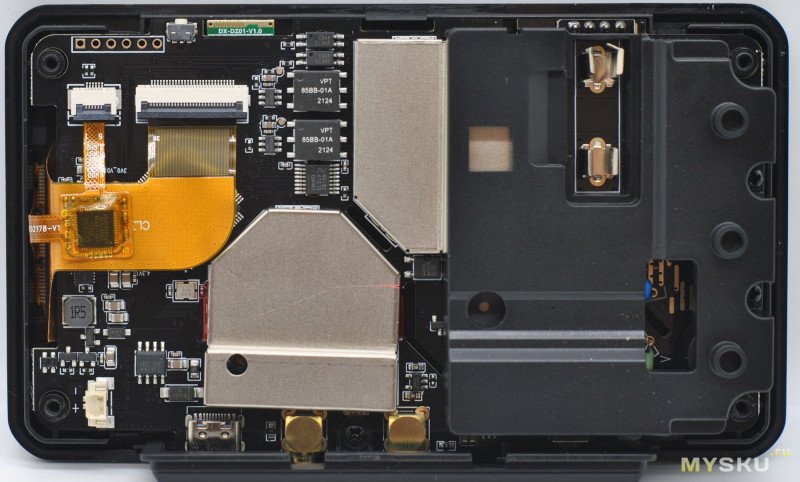

Основная плата:
Культурный монтаж.

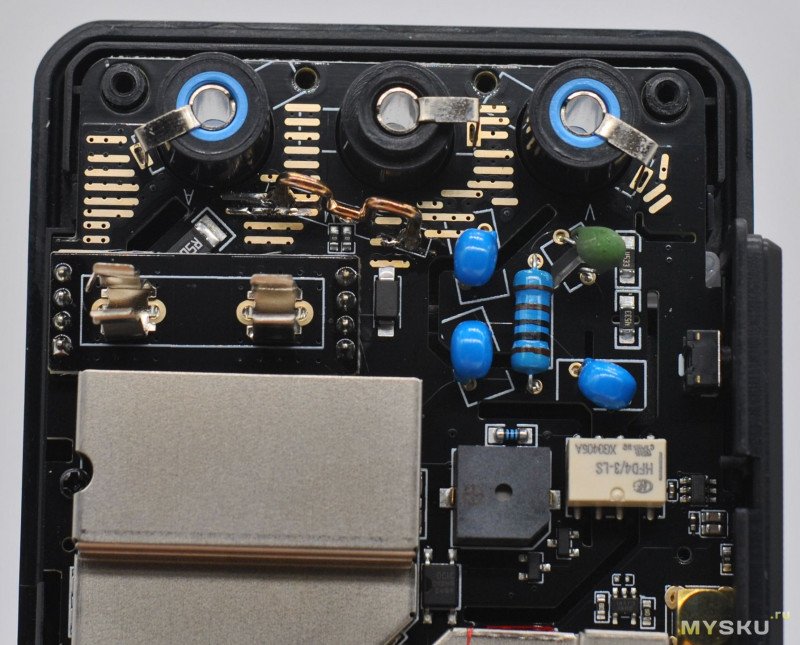

Под защитной пластиковой вставкой интерфейсы мультиметра:
Для примера начинка его прямого конкурента 3-в-1 Alientek DM40C (TRMS мультиметр на 60000 отсчетов, 10 МГц осциллограф и генератор сигналов, а управляется сенсорным 3.5″ экраном):
Так что FNIRSI стараются.
Меню

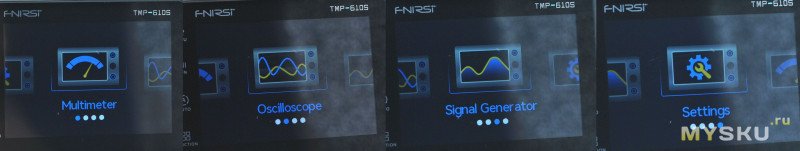

Загрузка за 4-5 с с лого, а выключение мгновенное. Можно выбрать в каком режиме будет стартовать прибор.
IPS экран кстати неплох, не зернистый, точный сенсор, плавная прокрутка, и углы обзора градусов 150.

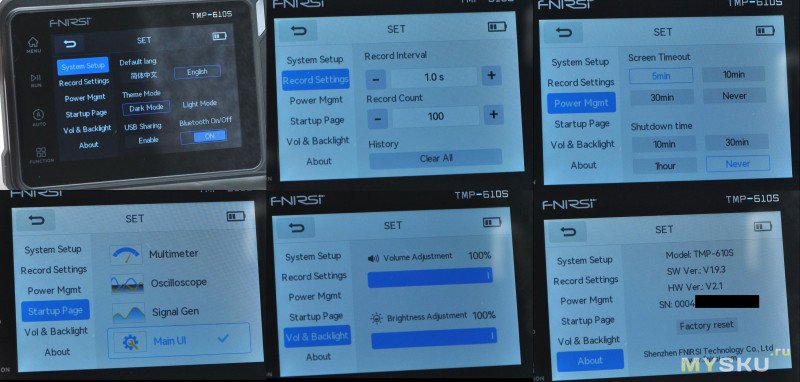

Настройки:
Есть светлая/темная тема, автоотключение, активация Bluetooth, регулировка яркости и громкости и сброс настроек.
В работе
Пробежимся по основным функциям.

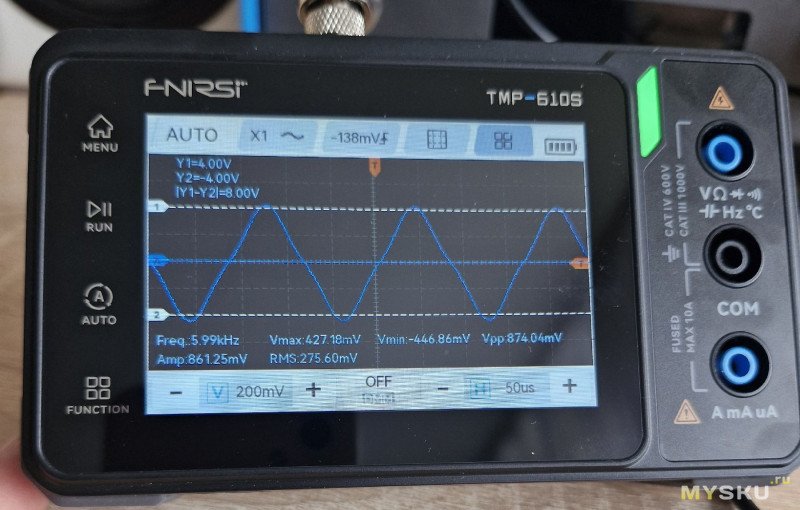

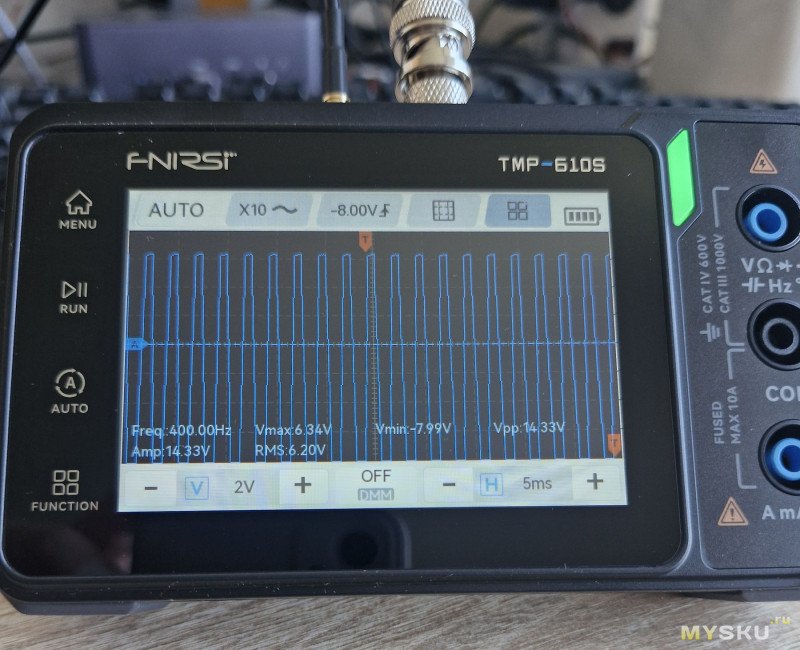

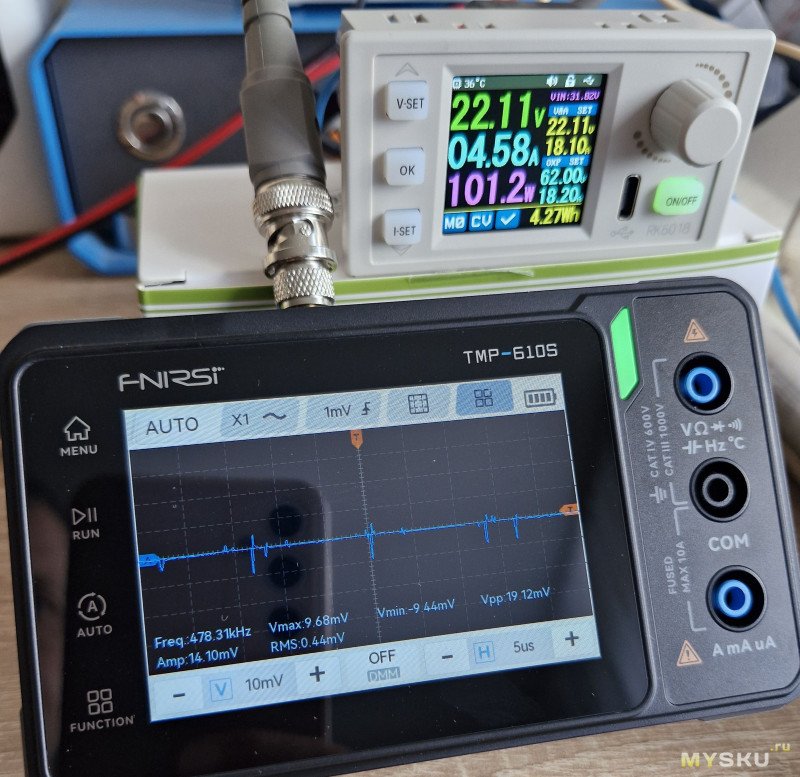

Осциллограф (полоса 10 МГц, частота дискретизации 48 Мвыб/с). Один канал, режимы триггера, сохранение осциллограмм, режим удержания (persistence) для поиска редких выбросов. Для простых задач вроде посмотреть питание, тактовые сигналы, фронты импульсов или пульсации на выходе блока питания этого достаточно. Для высокоскоростной цифровой электроники (десятки/сотни МГц) прибор уже не годится.
Не скажу, что с сенсором стало сильно удобнее управлять, свайпов нет, просто те же кнопки, но сенсорные.

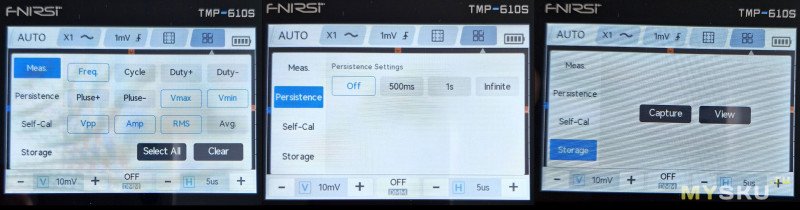

Настройки:

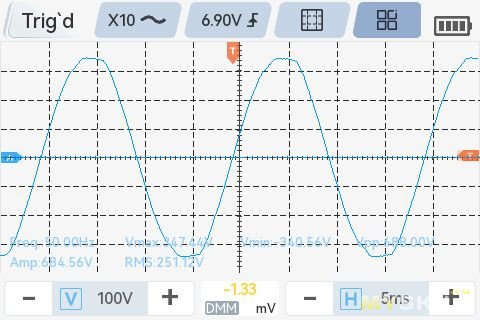

Пример сохраненной осциллограммы (синус в розетке):
До 800 В можно работать.

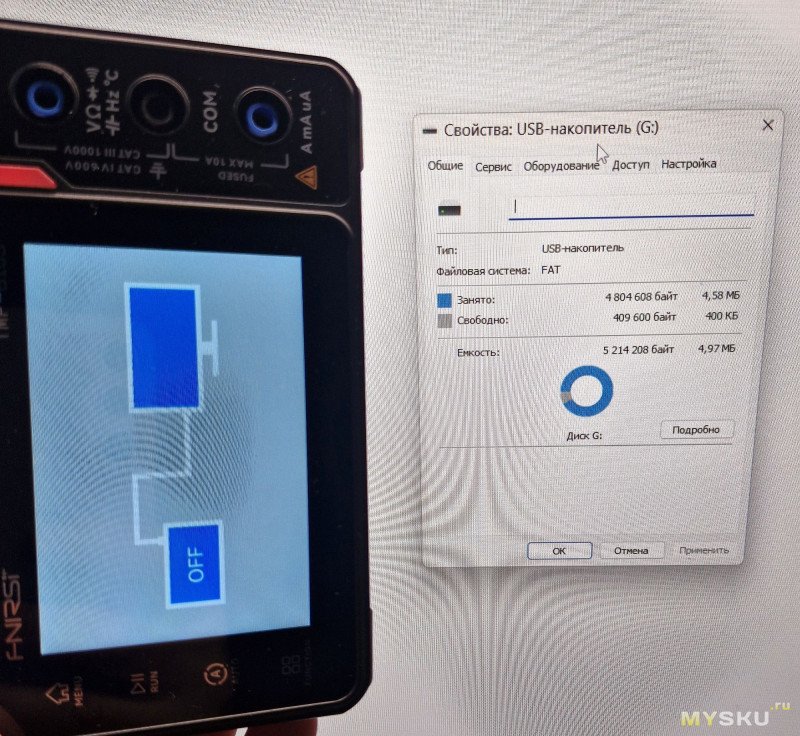

Внутренняя память прибора:
Далее, генератор сигналов (DDS, до 50 кГц, 13 форм волны, амплитуда до 3 В). Поддерживает синус, меандр, треугольник, пилообразные и другие формы (даже просто DC напряжение). Пригодится для проверки усилителей, фильтров, АЦП, а также проверить схему тестовым сигналом и увидеть, где появляются искажения.

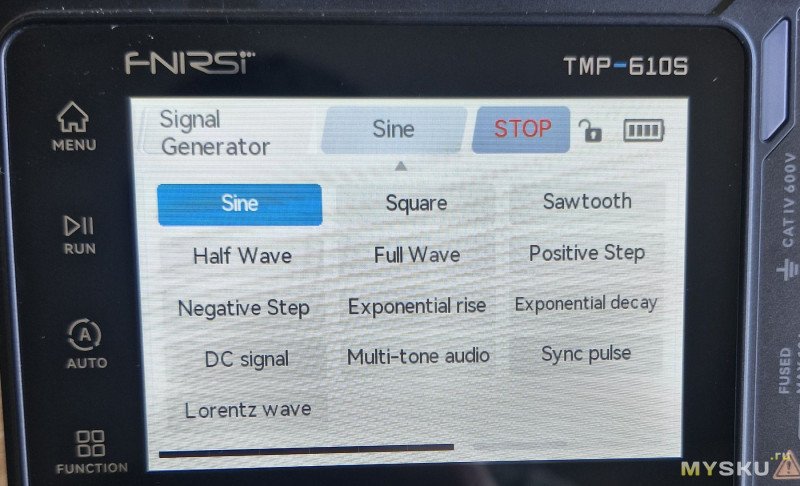

Все формы:

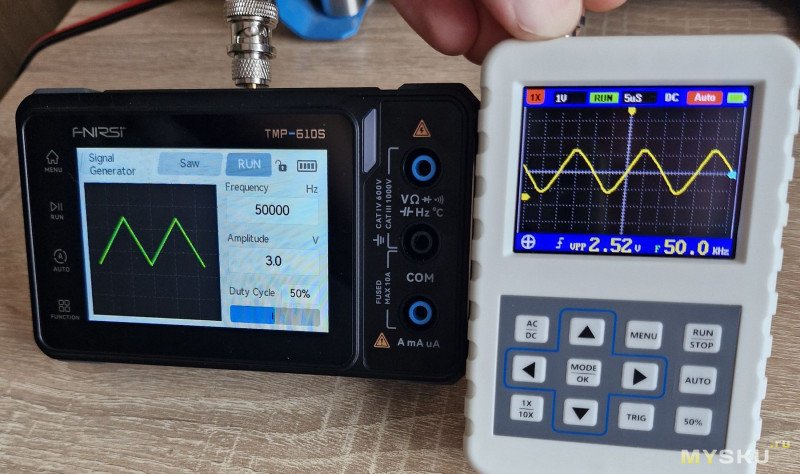

Может работать сам на себя:
Пример:
Комплектный щуп на ВЧ уже заметно давит амплитуду.
Мультиметр (True RMS, 60 000 отсчётов). Тут он довольно навороченный для приборов FNIRSI. Измеряет напряжение (AC/DC), ток, сопротивление, ёмкость, частоту, проверяет диоды, а также измеряет температуру (через термопару, которой нет). Есть автовыбор диапазона, режим комбо AC+DC для напряжения и тока (чтобы видеть и постоянную, и переменную составляющую одновременно). Пищалка при прозвонке (она мгновенная) орет благим матом.

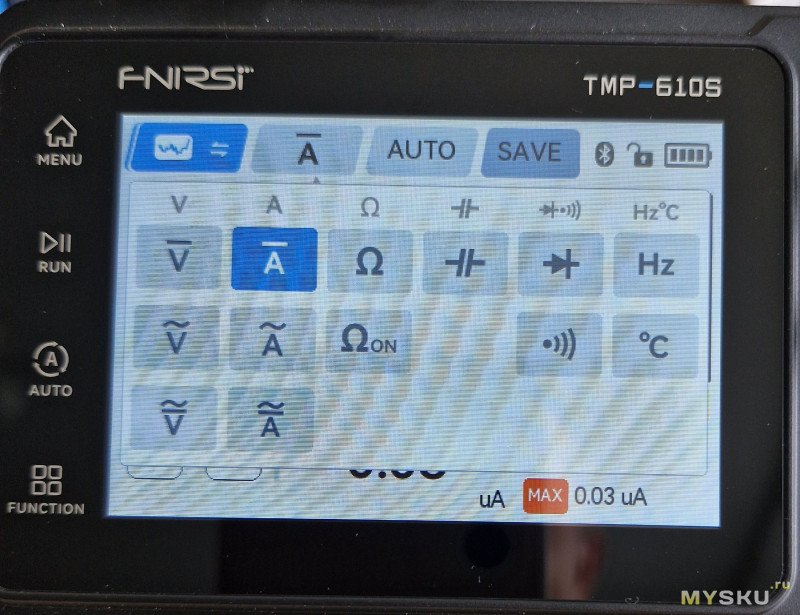

Измеряет много величин:

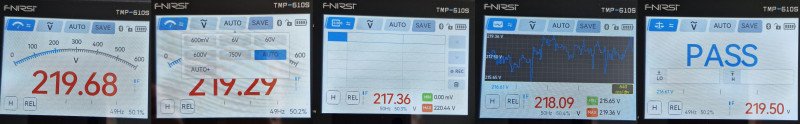

Показания можно смотреть в разных видах (+ сортировка):
Наглядно.

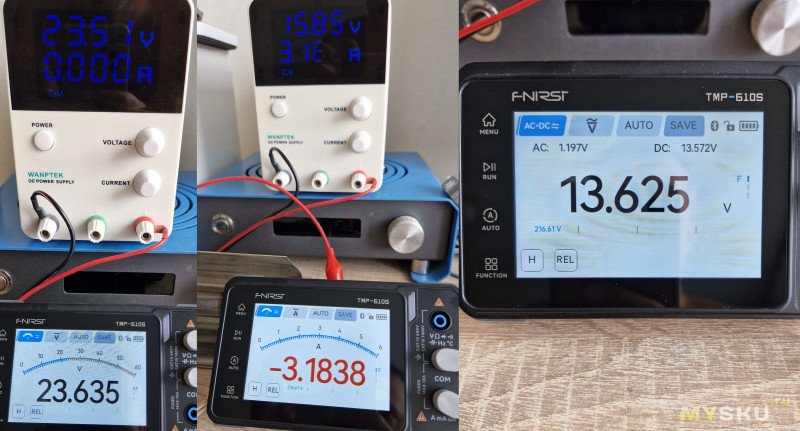

Напряжение и ток:

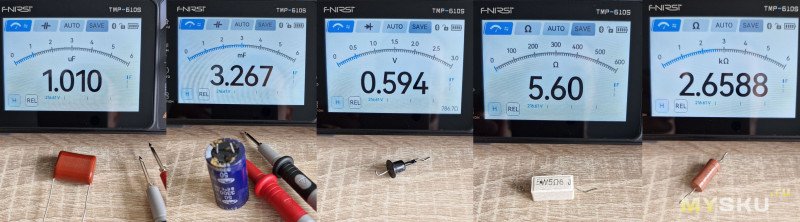

Измерение выводных элементов для примера:

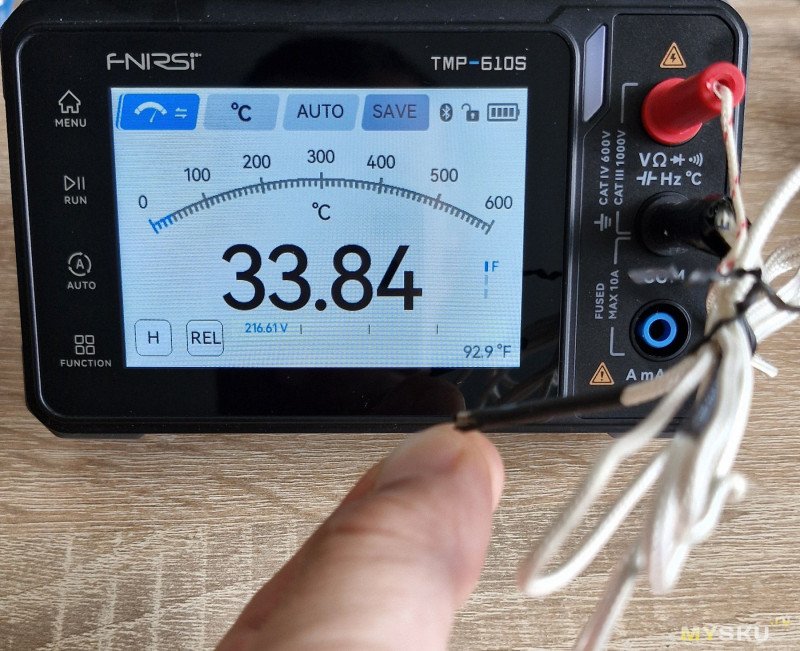

Температура:
Мобильное ПО

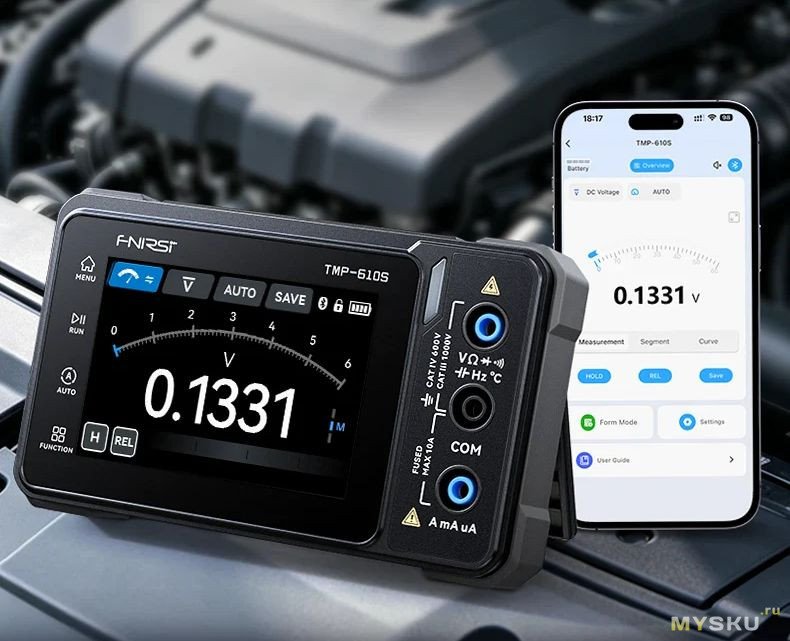

Через Bluetooth можно выводить данные мультиметра в приложение на смартфоне: графики, логи, экспорт. Это удобно, когда нужно фиксировать изменения во времени (например, ток потребления устройства при разных режимах) или вести отчёт. Осциллограф и генератор в приложении не управляются — только мультиметр и базовые настройки прибора.

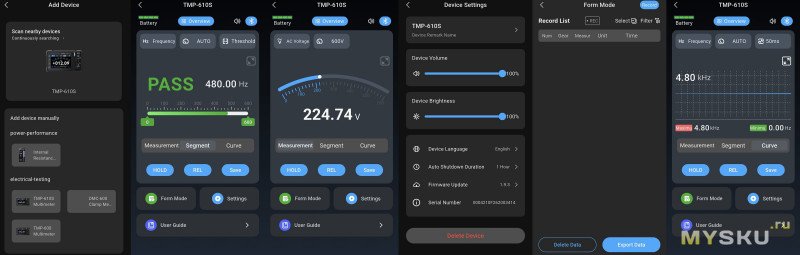

Я скачал приложение (FNIRSI+) для Андроид:
Показания со шкалой баром можно развернуть на весь экран.
Еще видно заряд устройства и можно почитать мануал.
Итог
Комбинированный цифровой измеритель FNIRSI TMP-610S вполне удачно объединяет функциональный мультиметр, одноканальный осциллограф и генератор в одном компактном корпусе. Сенсорный экран и приложение делают работу удобнее (все привыкли тапать смартфоны), а автономность (3 Ач) и продуманная эргономика (подставка, бампер, хорошие щупы мультиметра с насадками) — практичнее. Да, у прибора есть ограничения по полосе (10 МГц) и точности, но для большинства любительских и полупрофессиональных задач этого более чем достаточно. Такое «комбо» зайдет для базовой автодиагностики — проверка сигналов датчиков (ДПКВ, ДПРВ, лямбда), питания ЭБУ, напряжения на аккумуляторе и генераторе. А также для диагностика блоков питания, зарядных устройств, усилителей мощности и фильтров, и отладки схем (без лютого ВЧ). Подойдет радиолюбителям, студентам и DIY‑энтузиастам, которым нужен универсальный прибор для дома и гаража. Как по мне, вышло точно не хуже, чем у Alientek.

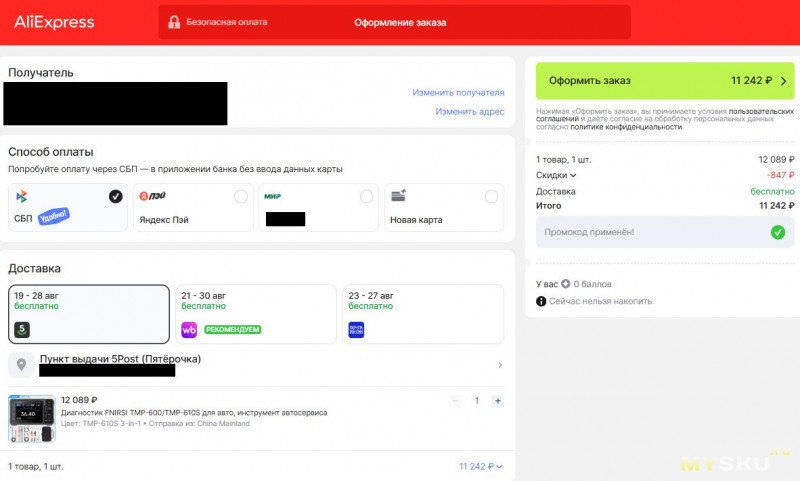

Для этого товара (и 3-в-1) действует купон FNSCD368 (до 17.08.2026):
Отправка из Китая.
Спасибо за внимание. Удачных покупок!
