Инфракрасный тепловизионный мультиметр ZOYI ZT-R02

Друзья, всем привет!

Сегодня обозреваем любопытный гибрид для современного электрика — устройство, объединившее в себе мультиметр и тепловизор. Обозревается продукт на портале не впервые, но это и к лучшему, ведь каждый тест — это всегда индивидуальный опыт и свой субъективный взгляд. Хочу поделиться личными впечатлениями и показать возможности этого устройства с точки зрения рядового пользователя. Приглашаю к просмотру!↓

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕПЛОВИЗОР

• Тип сенсора: Микроболометр на основе оксида ванадия (VOx).
• Инфракрасное разрешение: 96x96 пикселей.
• Разрешение изображения: 240x240 пикселей.
• Инфракрасный диапазон: 8–14 мкм (длина волны).
• Коэффициент излучения (Emissivity): Настраиваемый, от 0.01 до 1.00.
• Частота кадров: 25 кадров в секунду (fps).
• Поле зрения (FOV): 50° × 50° / диагональ 72.1°
• Фокусное расстояние линзы: 1.35 мм.
• Эффективное расстояние измерения: Настраиваемое, 0.3–50 метров.
• Диапазон температур: от -20°С до +150°С и от 100°С до 550°С.
• Точность измерения температуры: ±2°С или ±2% (в зависимости от того, что больше).
• Точки измерения: Центральная точка, а также автоматический захват макс./мин. значений.
• Области измерения: центральная точка + авто max/min
• Цветовые палитры: White Hot (Горячий белый), Black Hot (Горячий черный), Blue (Синий), Iron Red (Железный красный), Color (Цветной), Red Hot (Горячий красный), Fusion (Слияние), Rainbow (Радуга).

МУЛЬТИМЕТР

• Постоянное напряжение (DC Voltage): до 1000В (Точность ±0.05%).
• Переменное напряжение (AC Voltage): до 750В (Точность ±0.5%).
• Постоянный ток (DC Current): до 10А (Точность ±0.5%).
• Переменный ток (AC Current): до 10А (Точность ±0.8%).
• Частотный отклик по току: 40 Гц – 1 кГц.
• Сопротивление (Resistance): до 250 МОм (Точность ±0.2%).
• Емкость (Capacitance): от 9.999 нФ до 99.99 мФ.
• Частота (Frequency): до 999.9 кГц.
• Проверка диодов и прозвонка цепи: Поддерживается.
• True RMS: Да (Среднеквадратичное значение).
• Скорость выборки: 3 раза в секунду.
• Разрядность дисплея: 25 000 отсчетов.

ЭКРАН И ИНТЕРФЕЙСЫ

• Дисплей: 2.4-дюймовый TFT-экран.
• Разрешение дисплея: 320x240.
• Формат изображений: bmp.
• Просмотр скриншотов: Поддерживается.
• Интерфейс USB: Type-C.
• Обновление прошивки: Поддерживается.
• Регулировка: Настройка контрастности и яркости.

ПИТАНИЕ И ГАБАРИТЫ

• Тип батареи: Литиевый аккумулятор емкостью 2000 мАч.
• Напряжение питания: 3.6В – 4.2В.
• Зарядка: Через USB-интерфейс (5В).
• Размеры прибора: 149x76x33.5мм.
• Дополнительно: Удержание данных (Data Hold), подсветка экрана, автоматический/ручной выбор диапазона.

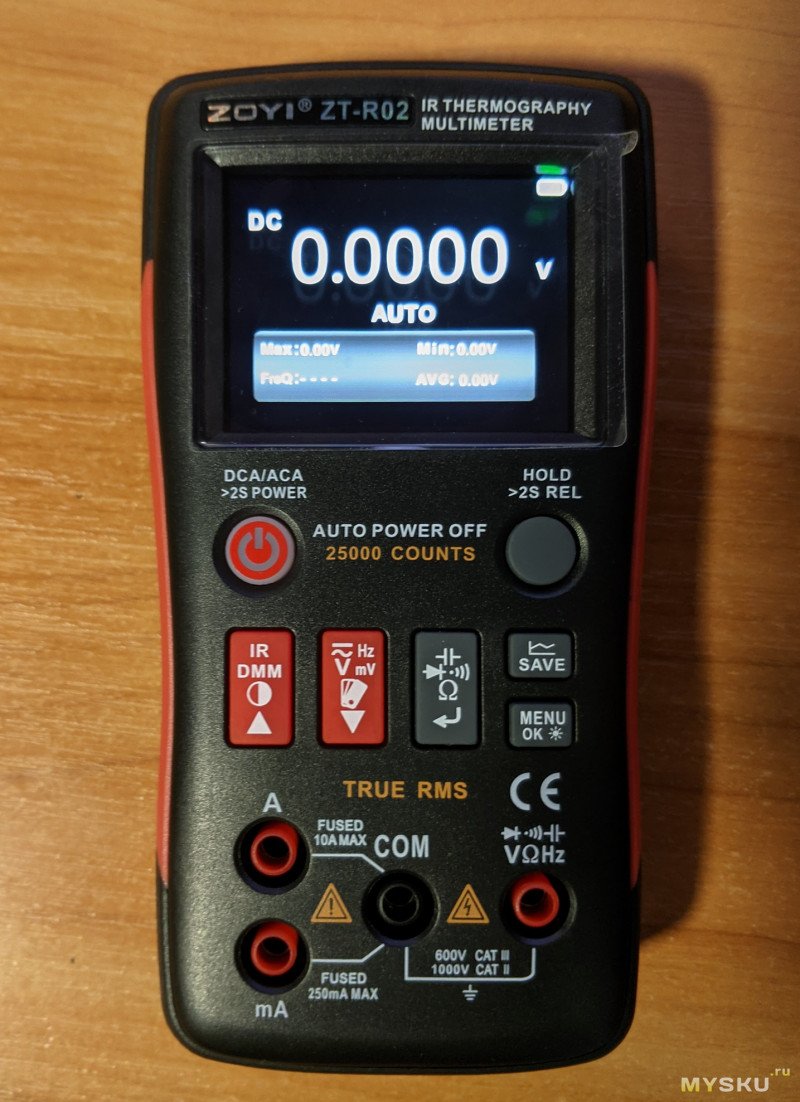

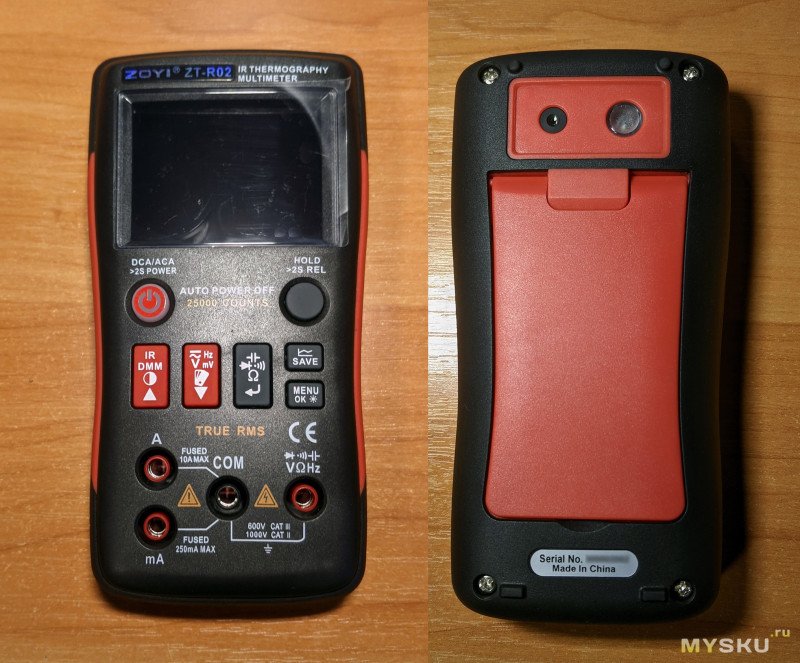

Сам мультиметр, на вид как и другие устройства этого класса. Компактный с классическим дизайном.

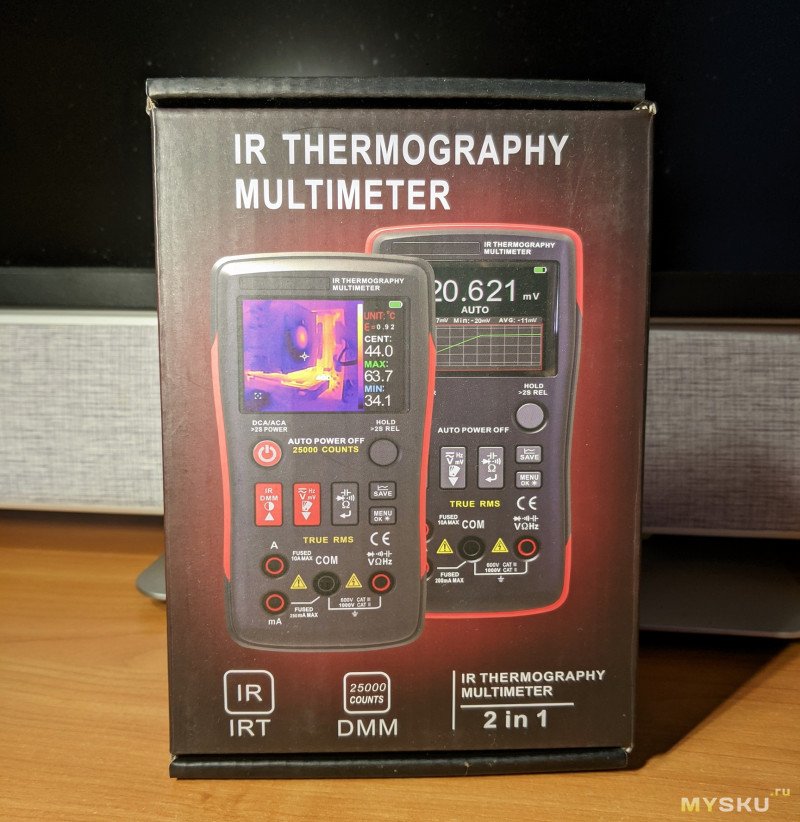

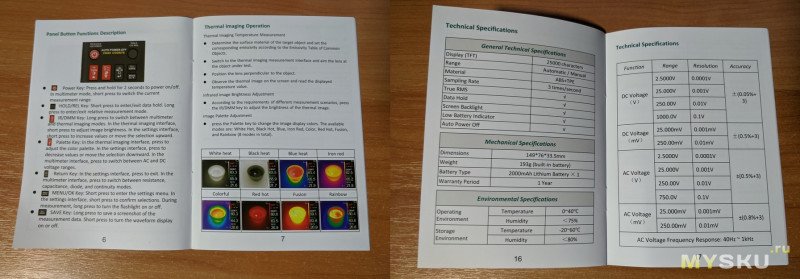

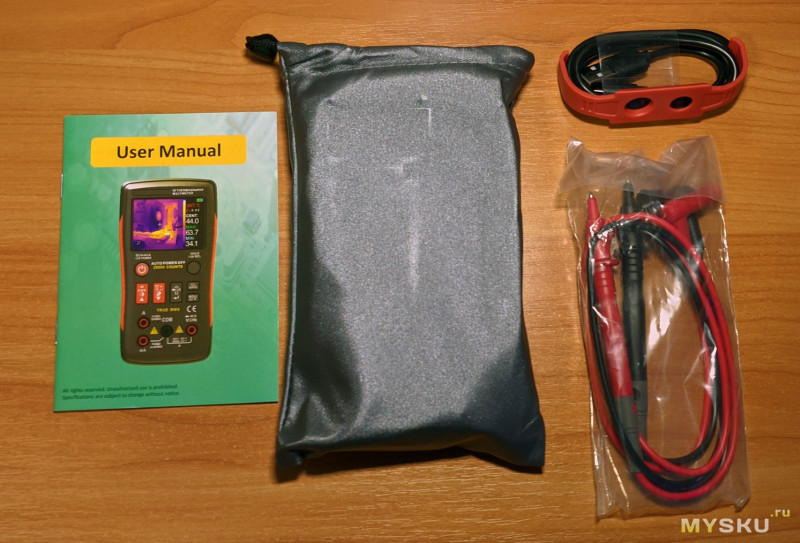

Помимо устройства, есть пара щупов, крышечка для установки линз на модуль тепловизора, кабель USB A-C, чехол-сумка и инструкция на английском языке. Я не склонен зацикливаться на инструкциях, однако эту не могу не отметить:

Мало того, что содержатся подробные характеристики, так ещё и всё сопровождено цветными качественными иллюстрациями. Другим производителям пример того, как должна выглядеть инструкция.

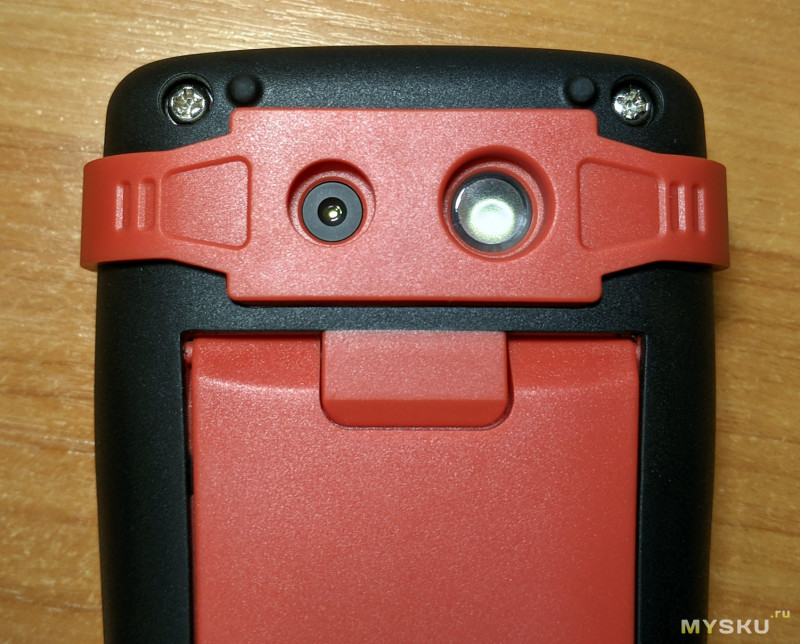

Вот так выглядит клипса для модуля тепловизора.

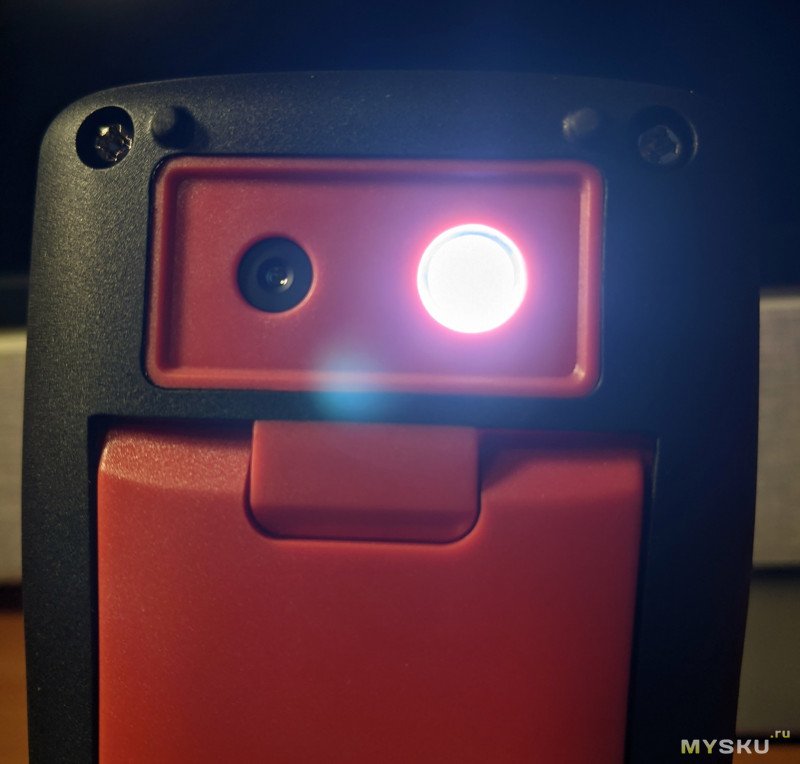

Зажатие кнопки OK активирует фонарик.

Как и любой мультиметр, Zoyi ZT-R02 имеет ножку. Вот такой угол наклона получается, если поставить мультиметр на эту ножку.

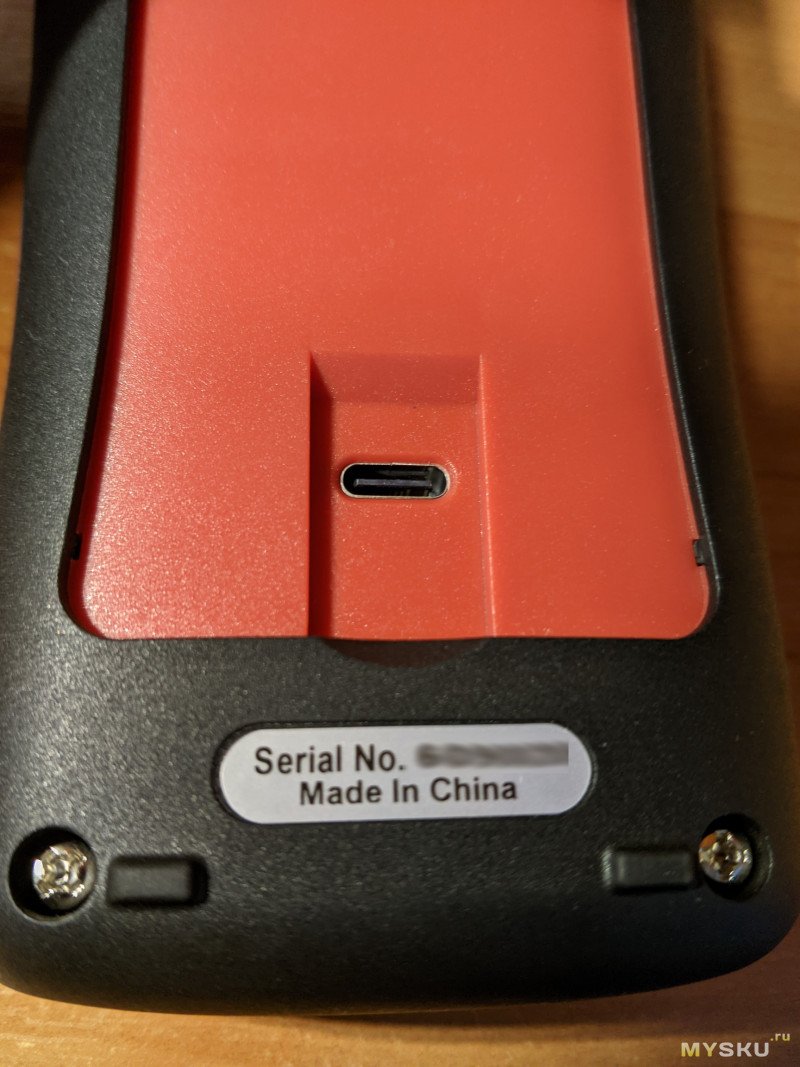

Зарядка устройства, обмен файлами с ПК (передача изображений и обновление прошивки) проходит через порт TYPE-C.

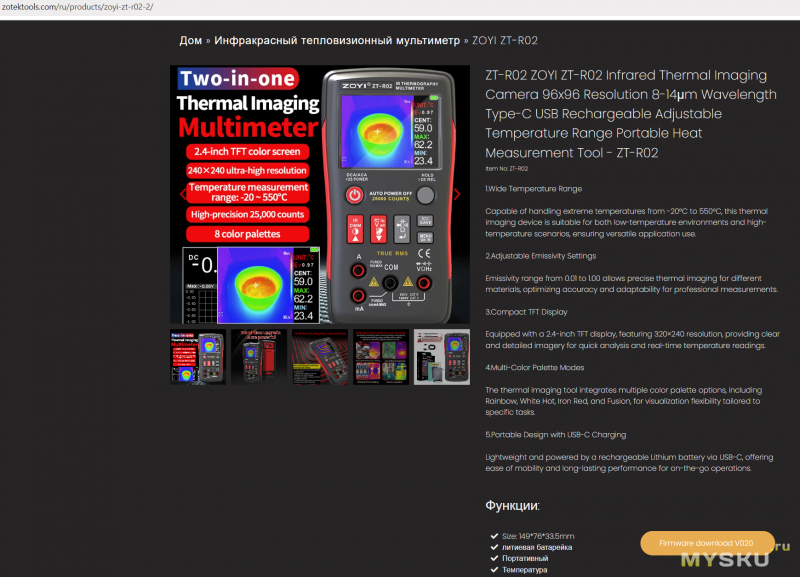

Прошивка скачивается с официального сайта. После активации в меню режима «USB», копируется в папку «Firmware» на диске, который появляется в «проводнике». После этого нужно отключить устройство и нажать одновременно 3 красные кнопки. Процесс обновления стартует автоматически, спустя примерно 15 секунд, устройство отключится. После этого можно включать и использовать. Также на сайте производитель пишет, что он улучшает в обновлениях. Там в основном «косметика» и мелкие исправления и улучшения.

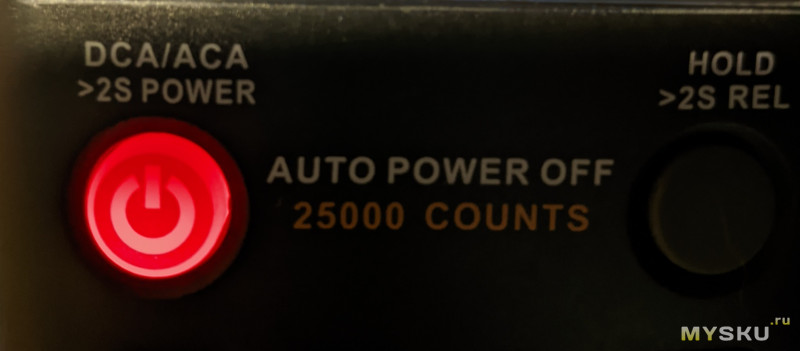

При подключении кабеля USB в порт на кнопке включения активируется подсветка.

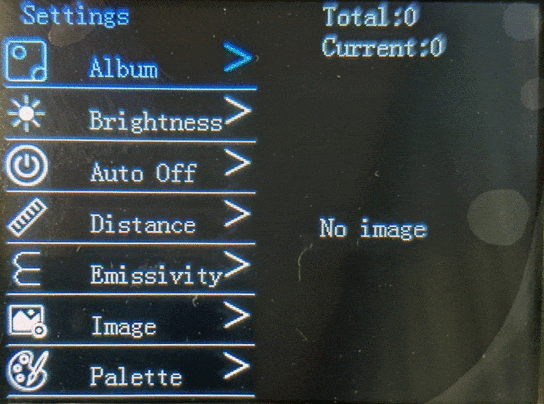

Меню настроек имеет 18 позиций. Оно на английском и китайском, однако его локализация и не требуется, всё предельно понятно и просто.

ВНУТРЕННИЙ МИР

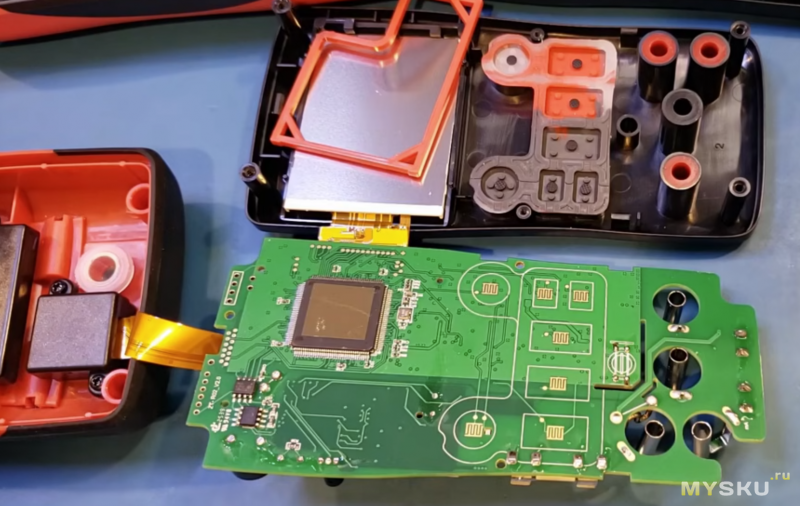

Фотографии были позаимствованы из интернета (автор Kerry Wong). Ядро устройства — DM1109CEN

ТЕСТИРОВАНИЕ

Друзья, небольшое уточнение касаемо формата: всё, что вы увидите далее — это бытовые испытания, а не строгий лабораторный тест. У меня нет цели (и специализированного оборудования) ловить погрешности в сотых долях. Я смотрю на продукт глазами обычного потребителя: как он ведет себя в жизни, на что способен и стоит ли он вашего внимания. Всё сказанное и показанное — мой личный опыт и мнение.

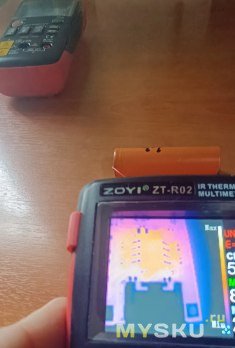

Раньше я с тепловизорами не взаимодействовал, поэтому получил истинное удовольствие от тестирования его возможностей. У устройства (в режиме тепловизора) есть разные цветовые палитры для отображения. Переключаются они как в меню, так и одной из красных кнопок на мультиметре. White Hot (Горячий белый), Black Hot (Горячий черный), Blue (Синий), Iron Red (Железный красный), Color (Цветной), Red Hot (Горячий красный), Fusion (Слияние), Rainbow (Радуга).

Лично мне, по душе пришёлся Iron Red (Железный красный).

Сохраняются изображения в формате BMP, во внутреннюю память устройства. Разрешение: 320x240. По сути, это скриншот экрана, в файле выходит ровно то, что вы видите глазами на дисплее, со всеми метриками. Размер одного файла — 150кб, размер внутренней памяти — 16мб. То есть данной памяти хватит примерно на 100 изображений.

Безусловно, тепловизор в этом приборе, прежде всего, задумывался, как способ выявления неисправных, перегревающихся автоматов в щитке, некачественных контактов в проводках и прочих нюансах работы электриков. Но это не мешает им «поиграться».

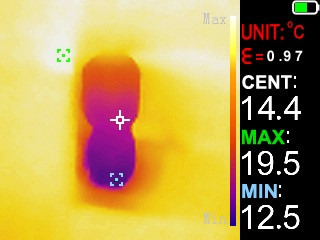

Бутылка с холодной водой

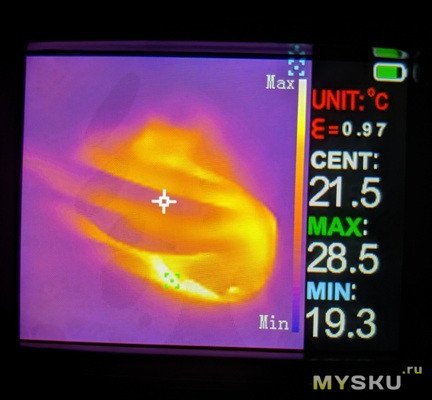

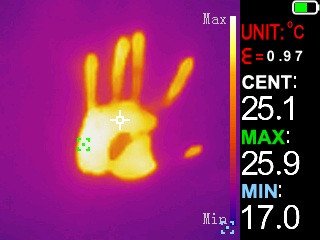

Тепловой след от руки, оставленный на деревянной двери

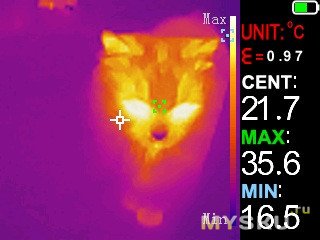

Неопознанный объект, под флисовым пледом

Объект под пледом: опознана и крайне недовольна таким беспардонным вторжением. Требует объяснений)

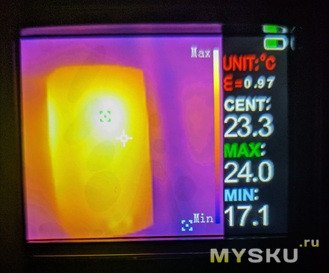

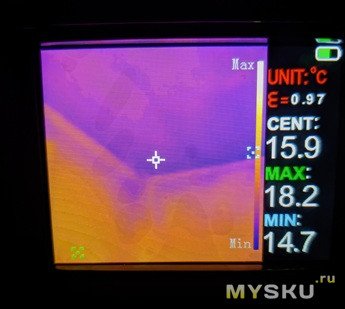

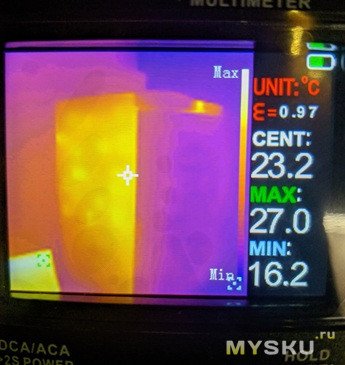

Холодильник «No frost». Нагрев на боковых стенках. Видно, что магниты являются теплее стенки корпуса.

Я живу на последнем этаже и это изображение очень наглядно демонстрирует, насколько мой дом плох в плане энергоэффективности.

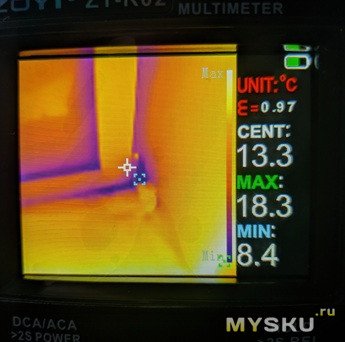

Ничто не вечно, и металлопластиковые окна не исключение.

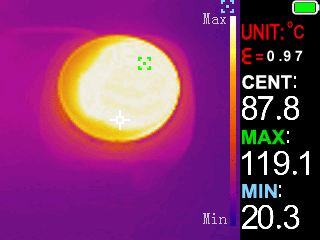

А это из рубрики: «умели раньше делать». Бойлер. Ему лет 20, если не больше. Тоже видно, что время берёт своё.

В общем интересно было протестировать тепловизор впервые. В моём случае это баловство, но специалистам, вроде электриков, для кого в принципе и предназначается это устройство, ещё и достаточно полезный инструмент.

Зажатие правой красной кнопки переводит прибор в режим измерения тока.

Здесь всё то же, что мы привыкли видеть в мультиметрах.

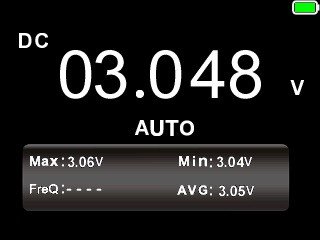

Немного севшая, батарейка-таблетка CR2032. Как видим, фиксируются максимальное, минимальное и среднее значения. Скрины можно делать аналогично тепловизору, нажатием кнопки SAVE.

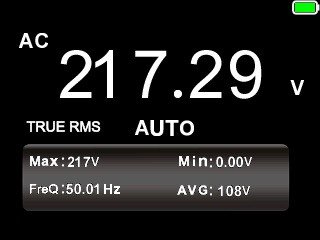

Розетка. Переменный ток. Здесь так же видим частоту в сети (50.01Гц).

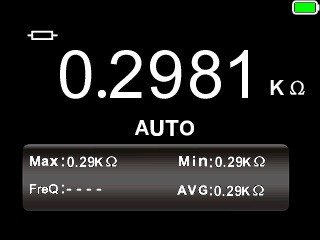

Резистор на 300 Ом

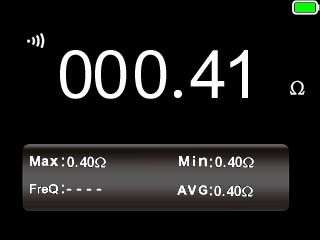

Режим прозванивания, конечно тоже есть. Здесь всё, как мы привыкли видеть и на других мультиметрах, более подробная информация о том, какие метрики данный прибор может измерять и в каком диапазоне, смотрите в характеристиках выше.

ВЫВОДЫ:
Устройство мне понравилось. Для меня такой формат: «2 в 1» стал интересным и достаточно необычным открытием, он достаточно компактный и универсальный. Тепловизором, конечно, наигрался вдоволь. Безусловно я понимаю, что это не промышленный тепловизор, он к слову на это звание и не претендует и цена у него соответствующая. Прибор рассчитан на массового потребителя и думаю, он станет отличным подспорьем для тех, кто занимается электрикой. Дисплей не большой, но в то же время изображение, выводимое на него — чёткое и яркое, все метрики хорошо читаемы. Вывод изображения с тепловизионной камеры — в режиме реального времени (25 кадров в секунду). Иногда он уходит в несколько секундную паузу с надписью «калибровка». Здорово, что индустрия не стоит на месте и производители представляют универсальные помощники, вроде этого!
