Мультиметр с тепловизором FNIRSI TDM-120P

В этом обзоре рассмотрим портативный инструмент, который включает в себя тепловизор с разрешением 120×90 пикселей, чувствительностью <60 мК, частотой 25Гц и диапазоном температур от –20 до +400 °C, а также True RMS мультиметр на 19999 отсчётов с функциями измерения напряжения, сопротивления и ёмкости. Да, шунт для амперметра видимо не нашли куда вставить. Устройство оснащено 2,8" сенсорным экраном, 7 цветовыми палитрами, регулируемым коэффициентом излучения. Питается от аккумулятора 1500мАч, для передачи данных и зарядки используется разъем Type-C.

Характеристики

Общие

Модель: TDM-120P
Тип устройства: цифровой мультиметр с функцией тепловизора

Мультиметр

Постоянное напряжение: 1.9999 В / 19.999 В / 199.99 В / 1000 В, точность ±(0,5%+3)
Переменное напряжение: 1.9999 В / 19.999 В / 199.99 В / 750,0 В, точность ±(1%+3)
Сопротивление: 1.9999 МОм / 19.999 МОм / 199.99 кОм / 1999.9 кОм, точность ±(0,5%+3)
Ёмкость (основные диапазоны): 9999 мкФ / 9999 мкФ / 9999 мкФ / 9999 нФ / 9999 нФ / 9999 нФ, точность ±(2,0%+5)
Ёмкость (доп. диапазоны): 9,999 мФ / 99,99 мФ, точность ±(5,0%+20)
Проверка диодов: да
Прозвонка цепей: да

Тепловизор

Тип детектора: оксид ванадия (VOx)
Экран: 2,8″ сенсорный
Инфракрасное разрешение: 120×90 пикселей
Диапазон температур: от –20 °C до +400 °C (от –4 °F до +752 °F)
Точность измерения температуры: ±2 °C или ±2% от большего значения
Коэффициент излучения: 0.1 — 1 (регулируемый)
Цветовые палитры: Arctic / Hot Iron / Iron Red / Rainbow / Lava / Black Hot / White Hot (Арктика, Горячий металл, Железо красный, Радуга, Лава, Чёрный горячий, Белый горячий)
Поле зрения (FOV): 50°
Частота кадров: ≤25 Гц
Отображение температуры: центральная точка, автоматическое отслеживание максимума и минимума, дополнительные зоны
Единицы измерения температуры: °C / °F
Звуковая сигнализация: есть (верхний и нижний порог)
Языки интерфейса: китайский, английский

Распаковка и внешний вид

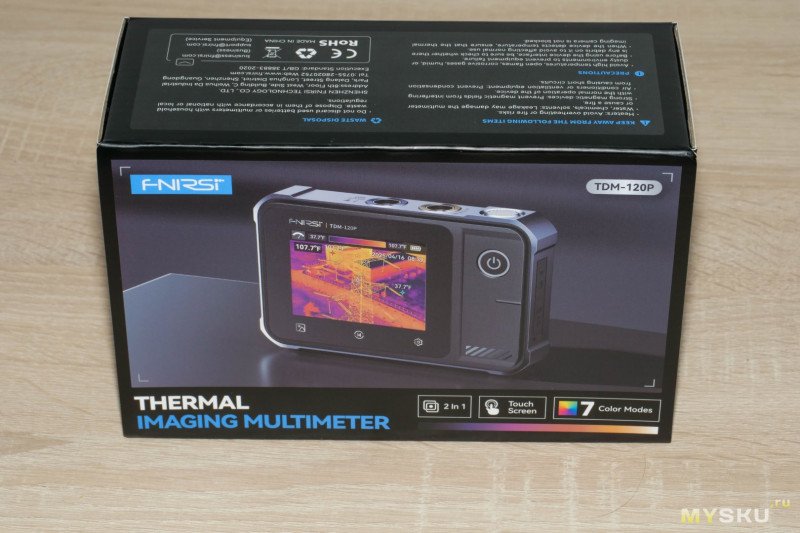

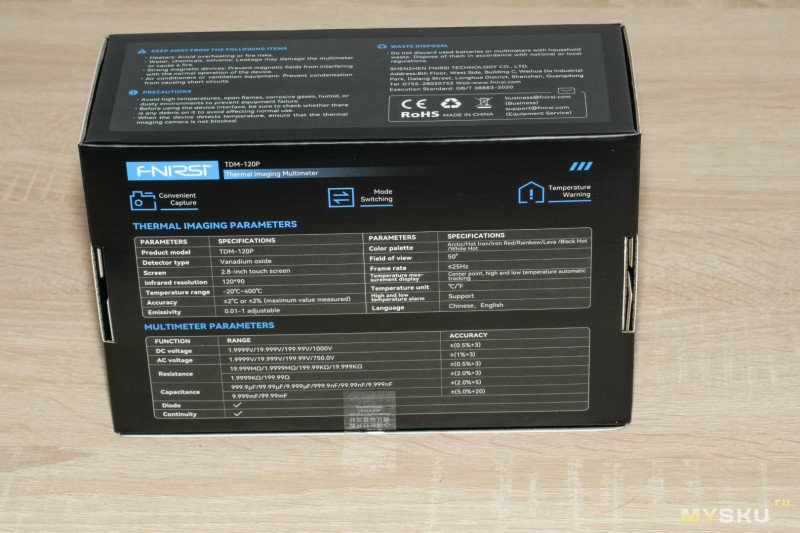

Поставляется в коробке с ярким принтом, на лицевой стороне изображено устройство, которое находится внутри и наименование модели, а сзади указаны её характеристики.

В последнее время фнирси начали клеить своеобразные пломбы в местах открытия.

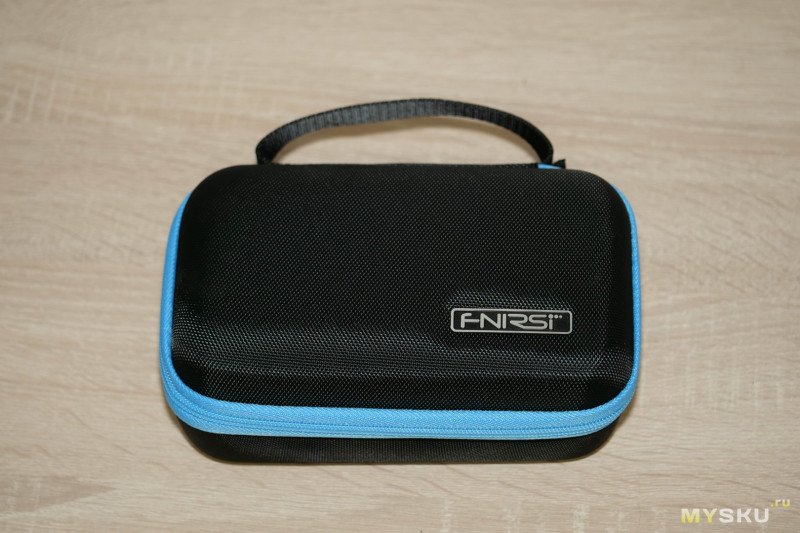

Внутри лежит черный кейс с традиционными синими вставками.

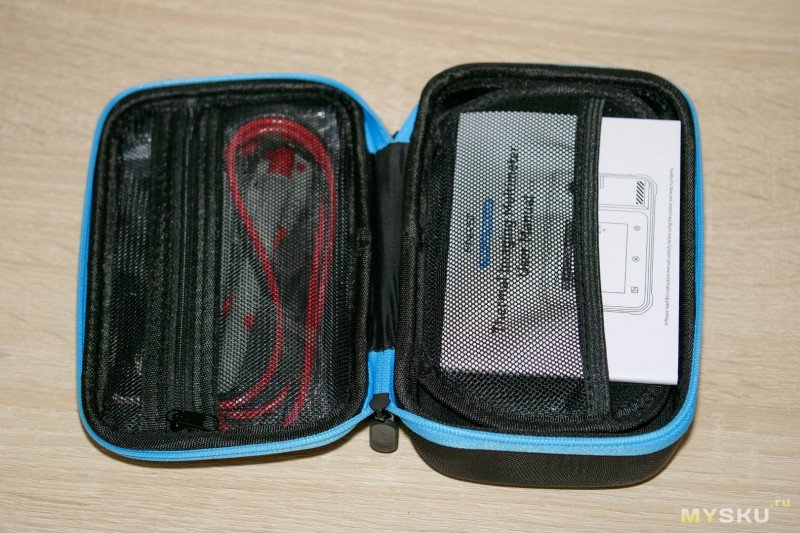

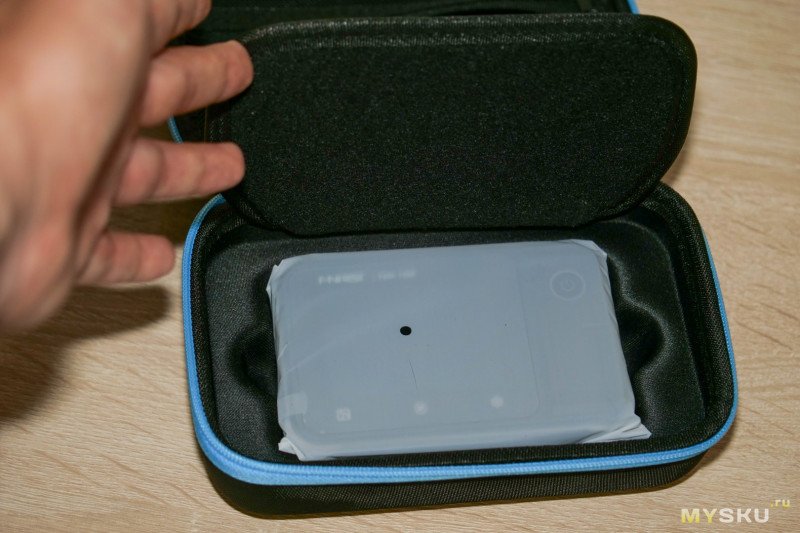

В первых двух отсеках находятся щупы мультиметра и инструкция, а за мягкой перегородкой в углублении спрятан сам инструмент.

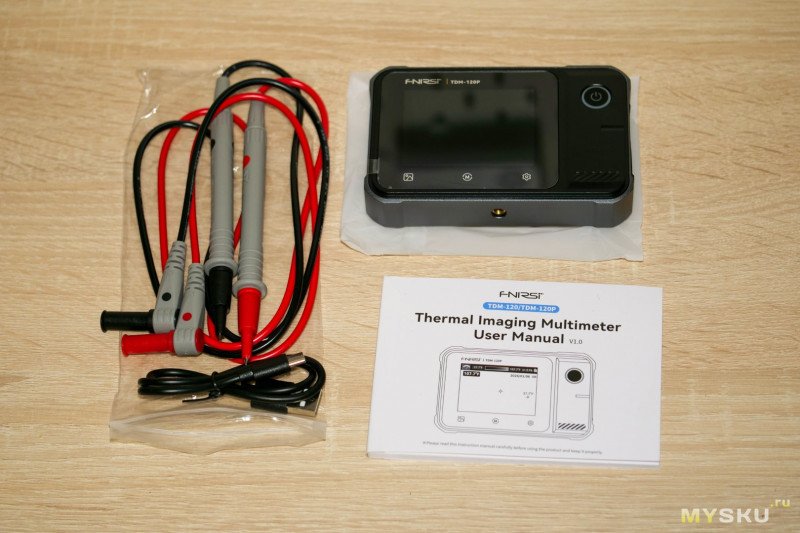

Собственно, весь комплект в одном кадре.

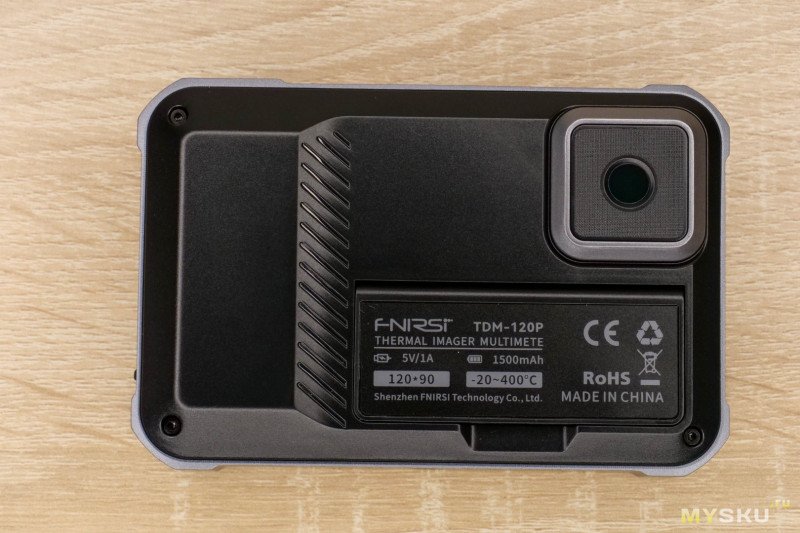

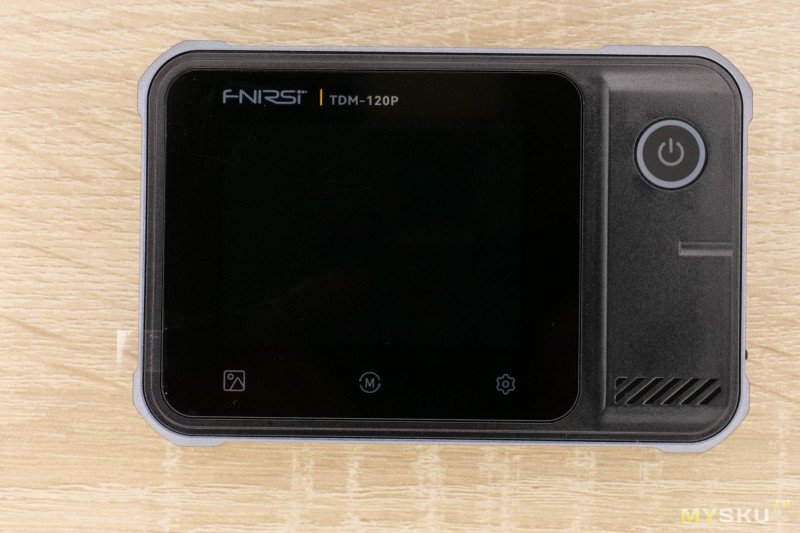

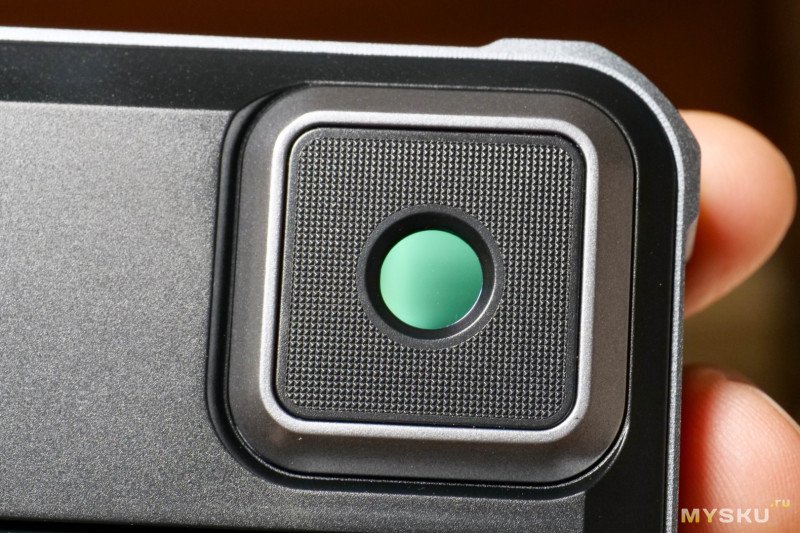

Насколько я могу судить, только рамка корпуса металлическая. На лицевой стороне расположен сенсорный дисплей с дополнительными областями для быстрого доступа и физическая кнопка включения. С обратной стороны можно заметить линзу тепловизора и шильдик с краткими характеристиками, играющий роль подставки.

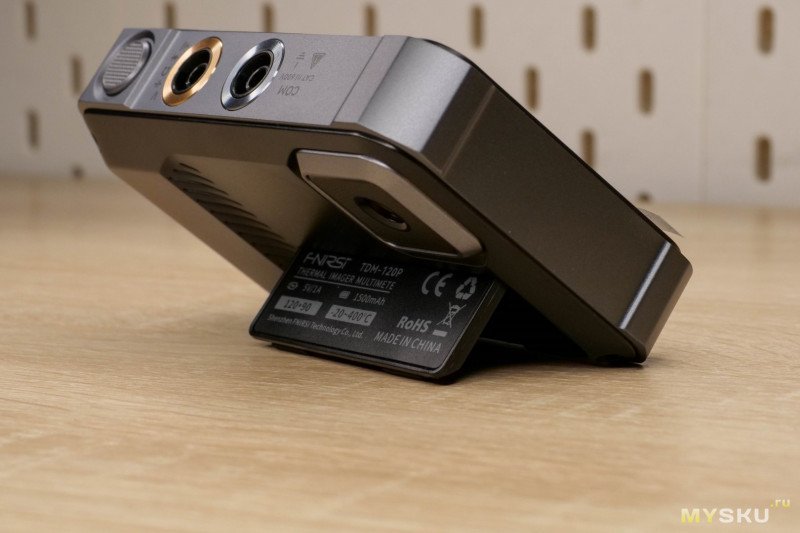

Она довольно удобна при работе в режиме мультиметра. Вокруг объектива имеется довольно большая плоская зона, так что при желании можно без проблем напечатать фиксатор для макролинзы и закрепить его на этой площадке.

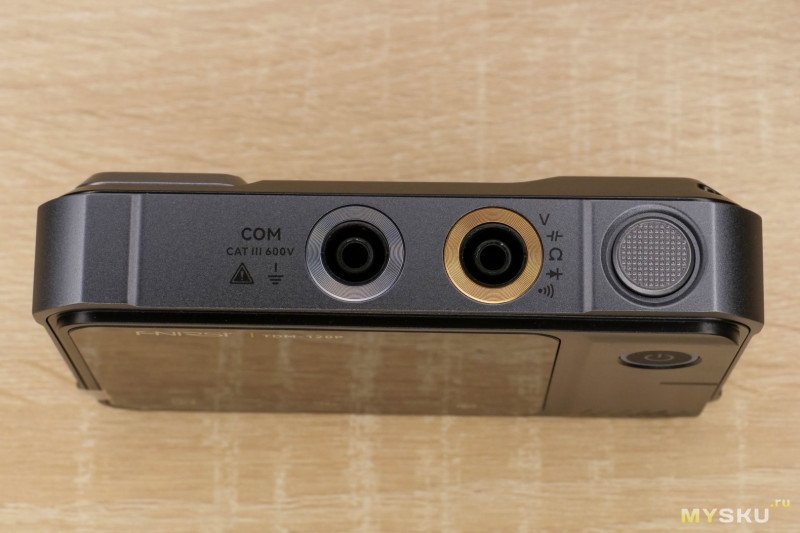

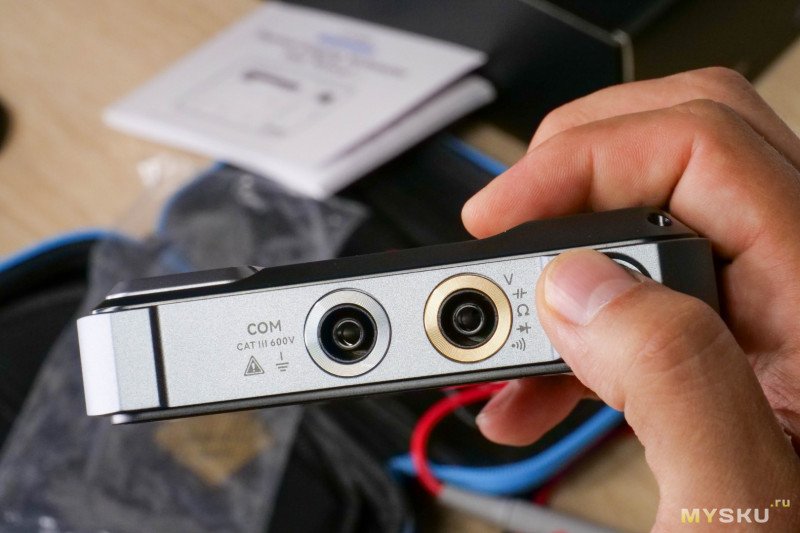

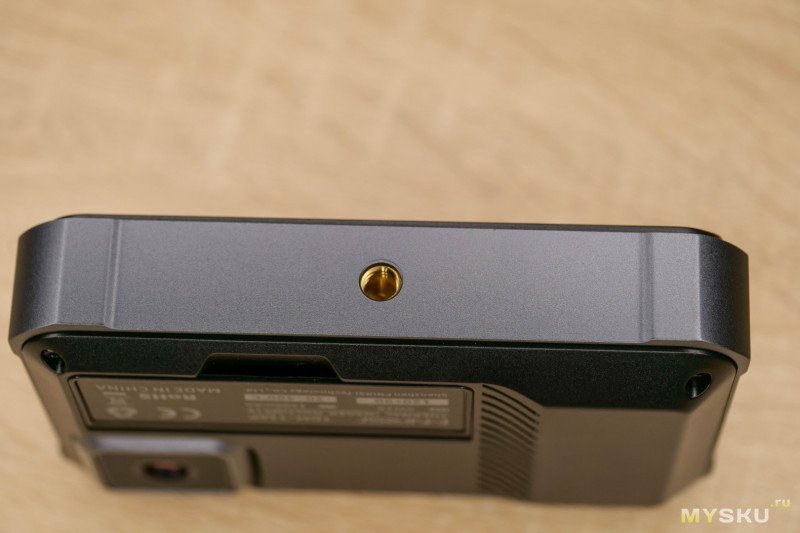

На верхнем торце разместили стандартные разъемы для мультиметра и физическую кнопку для сохранения термоснимка. На нижнем торце имеется резьба для установки на штатив.

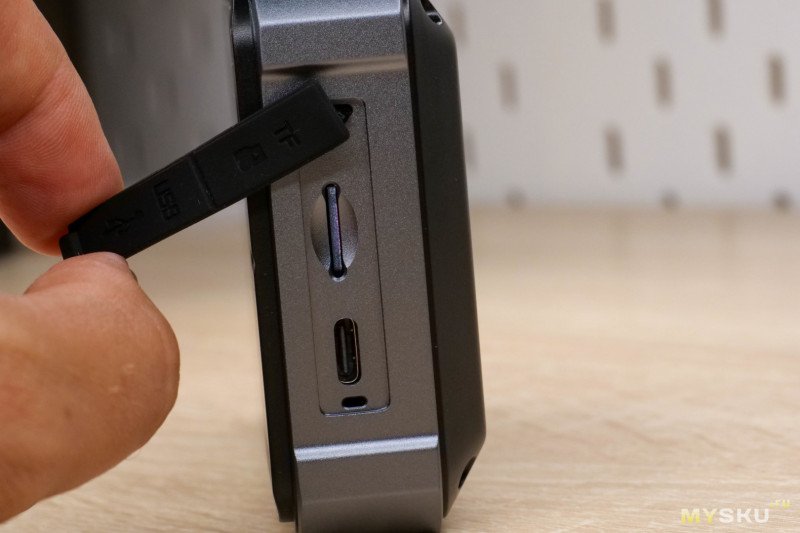

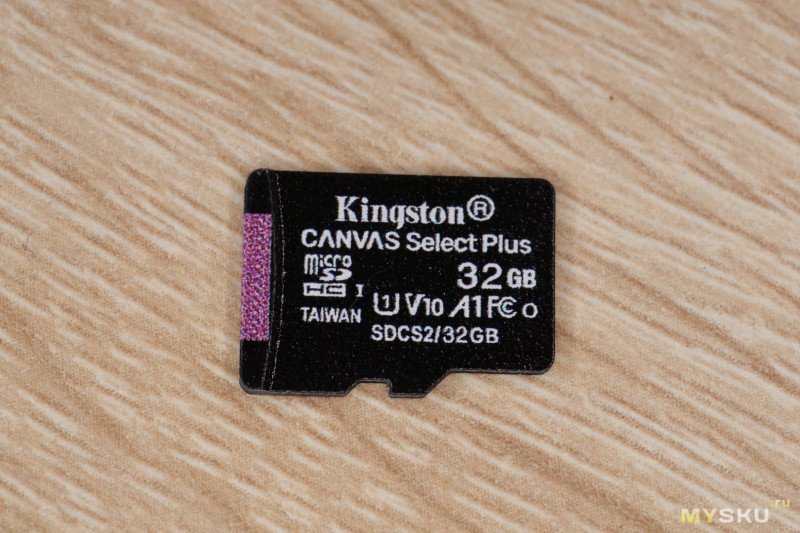

На правой грани под силиконовой заглушкой спрятаны разъемы MicroSD карты и Type-C. В комплекте уже имеется флешка объемом 32Гб от Kingston.

На фото наверное не очень хорошо видно, но в правой части имеется выступ, благодаря которому корпус удобно держать в одной руке как фотоаппарат.

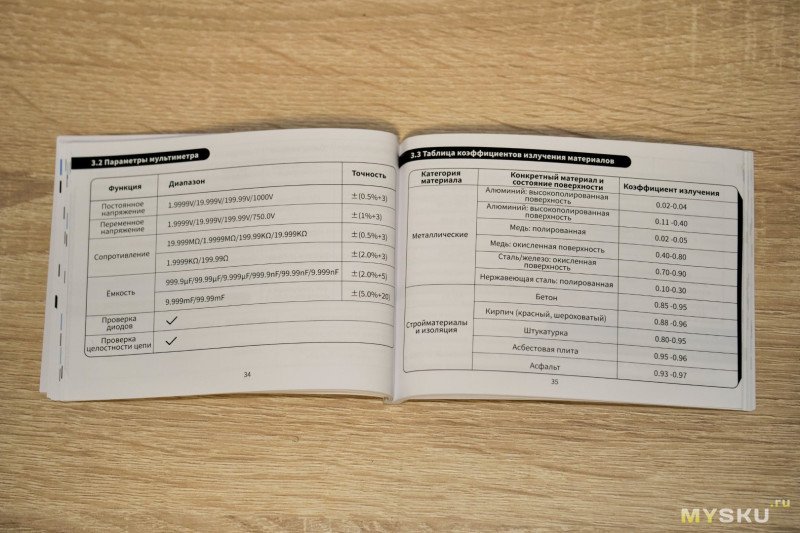

Инструкция объемная и переведена на русский язык, ознакомиться можно по этой ссылке.

Тестирование

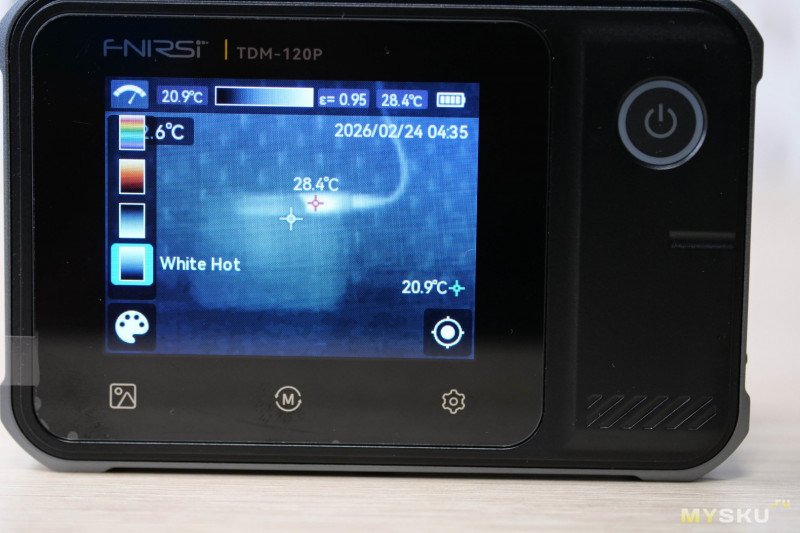

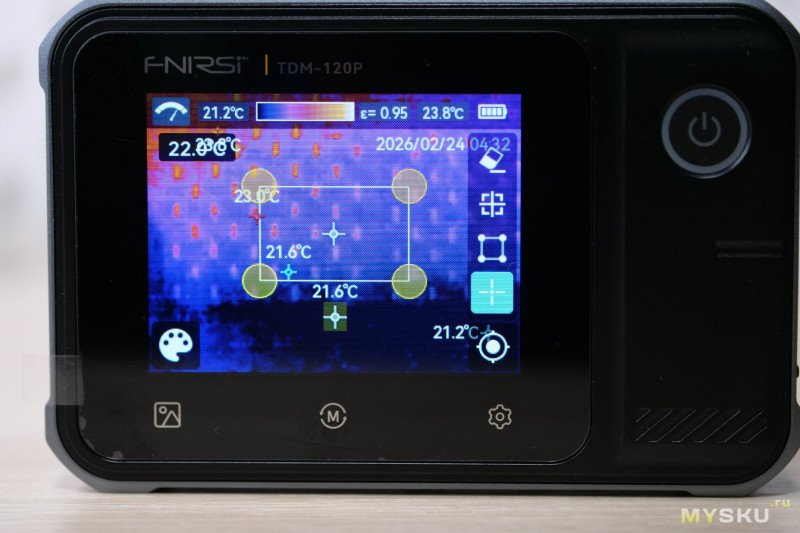

Начнем с основного предназначения данной модели, у младшей функционала мультиметра вообще нет, в остальном они не отличаются. Благо фнирси не стали выделяться и перерабатывать интерфейс под себя — на главном экране всё привычно. Отображается объект, отображается температура в центре кадра, максимальное и минимальное значение. В верхней части дублируется минимум с максимумом, что довольно удобно, ведь не всегда удается рассмотреть цифры на снимке. Там же отображается выбранная цветовая палитра, остаток заряда и включается режим наложения данных мультиметра.

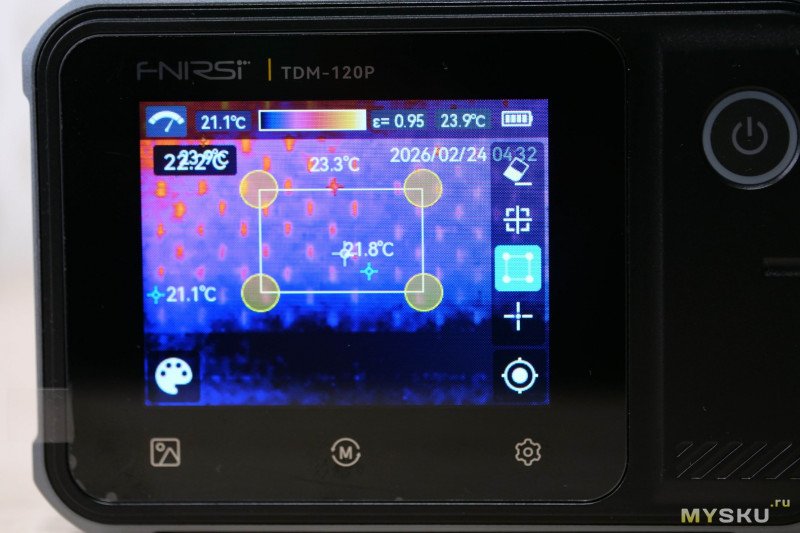

После касания экрана появляются плавающие иконки. Правая открывает меню дополнительных измерений в выделенной области или точке.

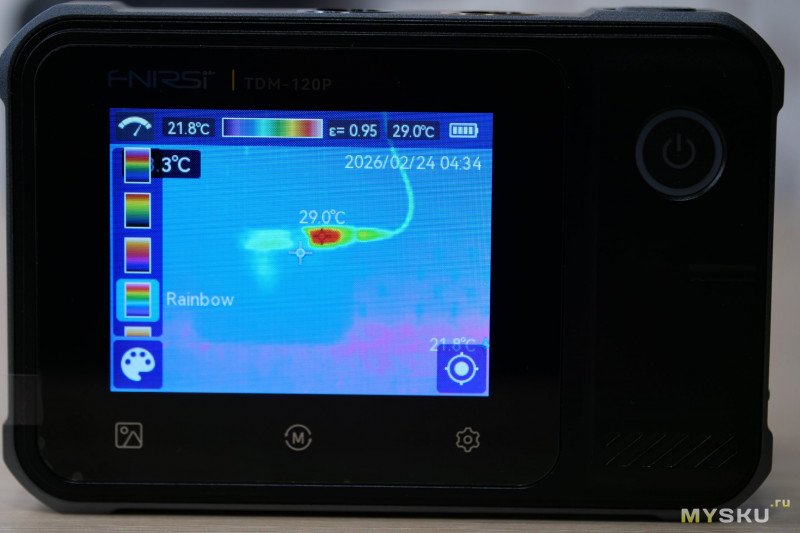

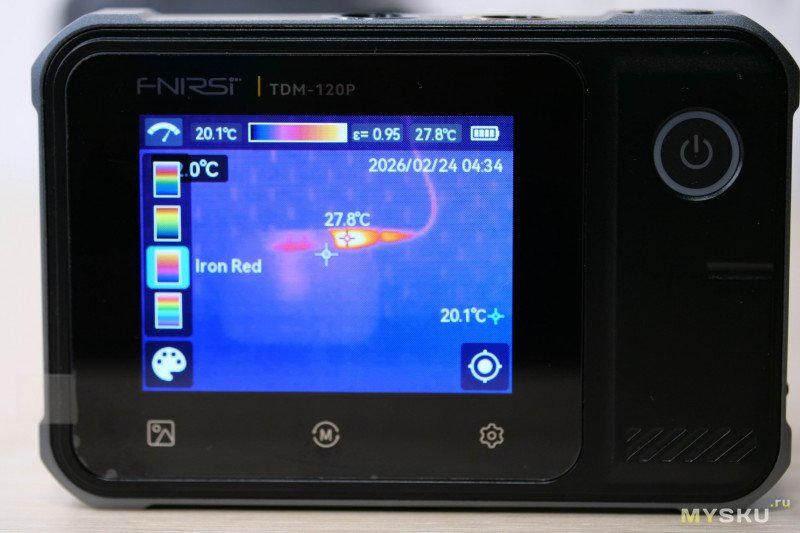

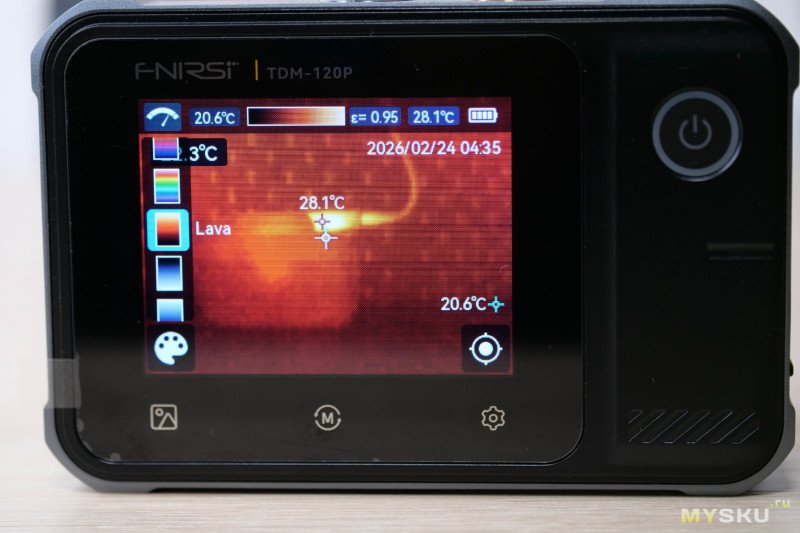

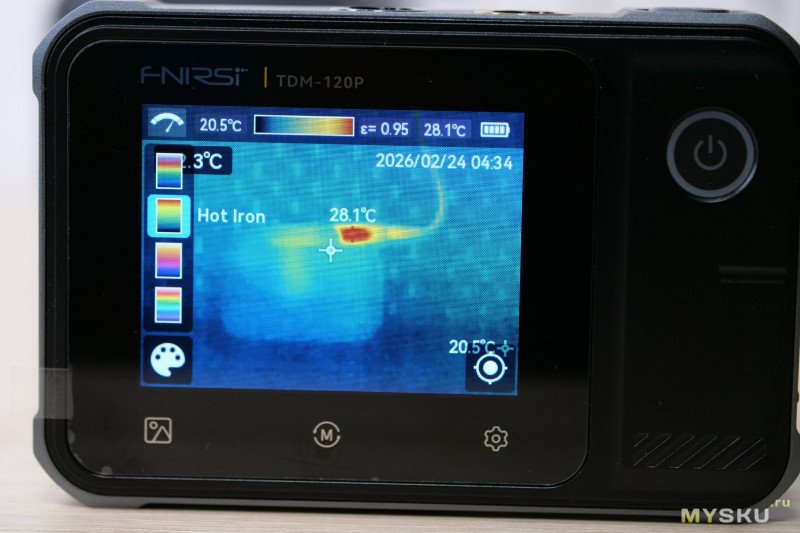

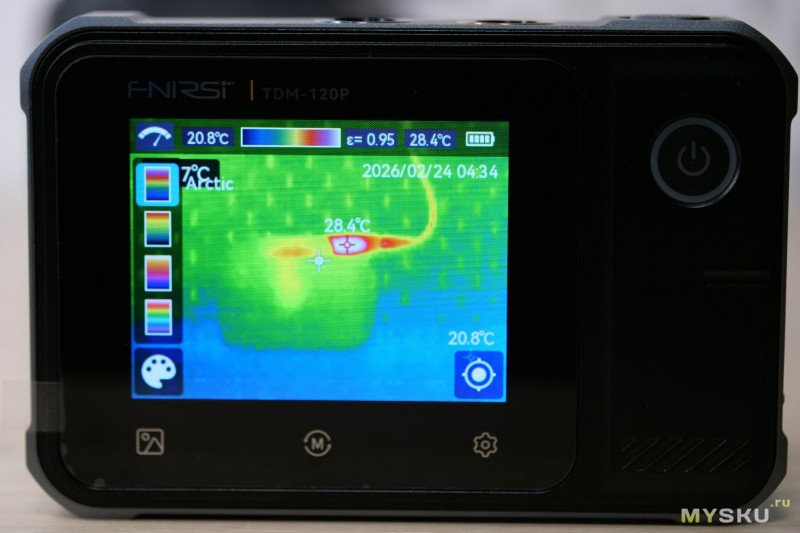

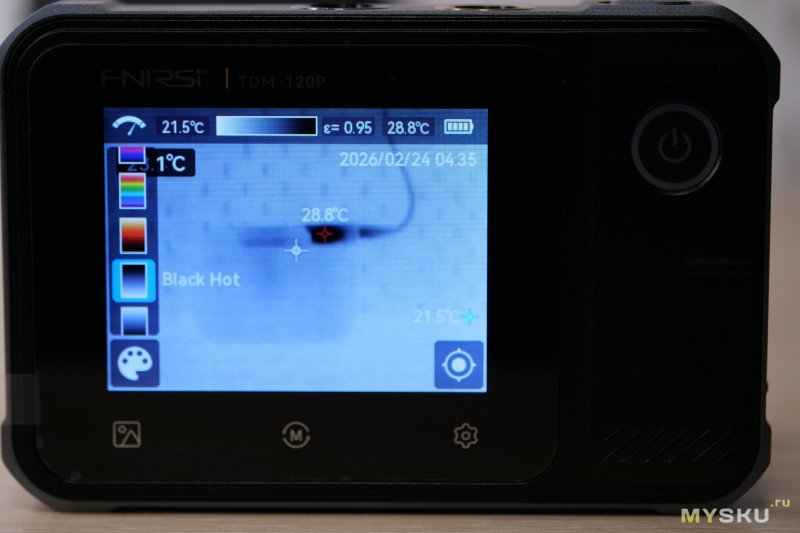

Левая позволяет выбрать одну из семи палитр. Тут тоже не стали изобретать велосипед.

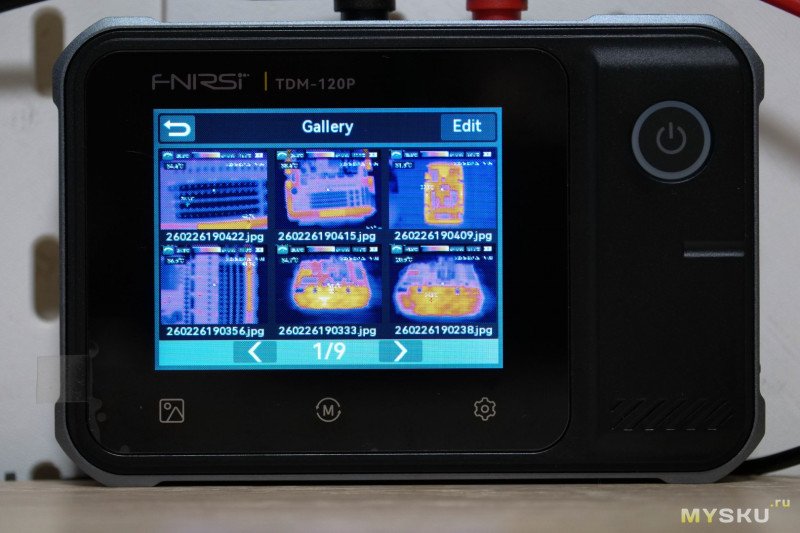

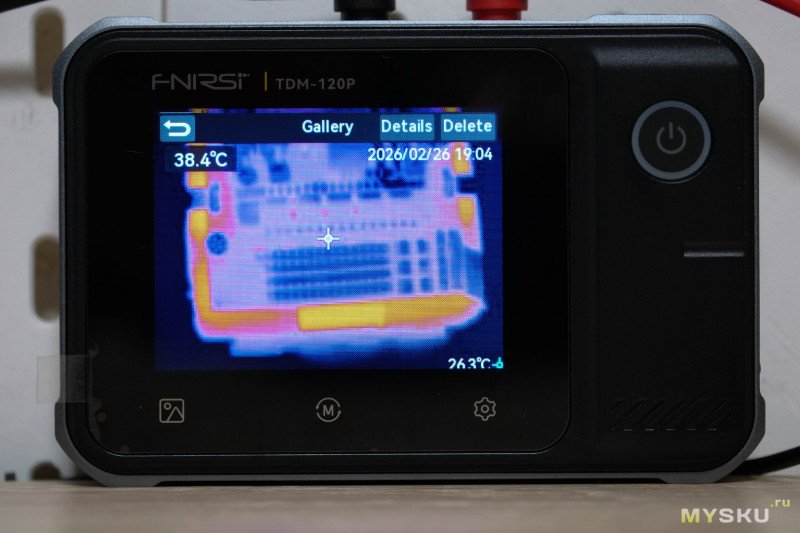

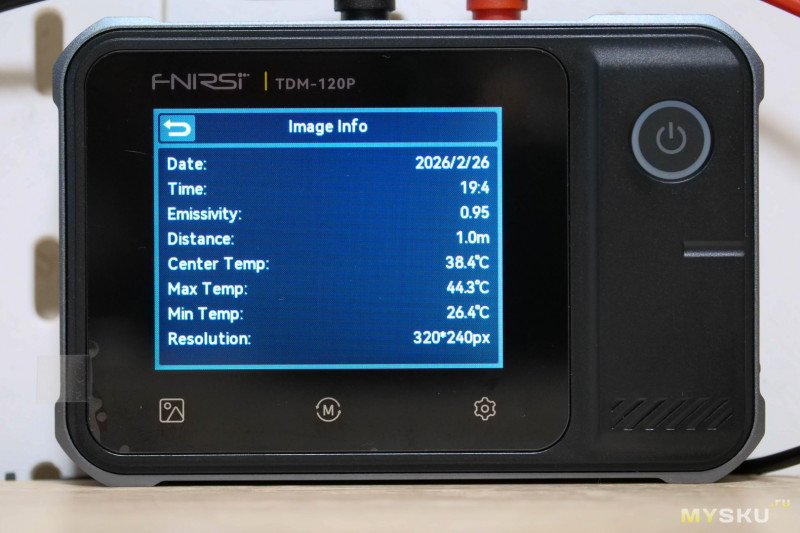

Левая нижняя сенсорная кнопка открывает галерею с возможностью просмотра снимков и расширенной информации.

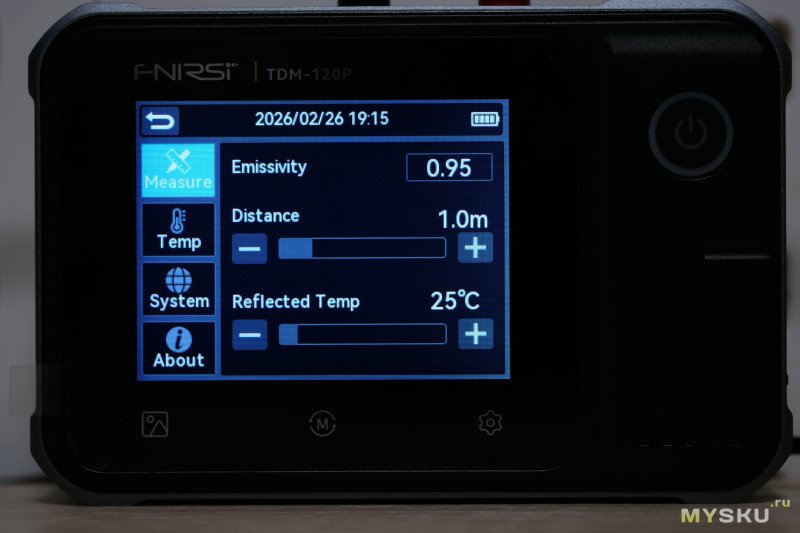

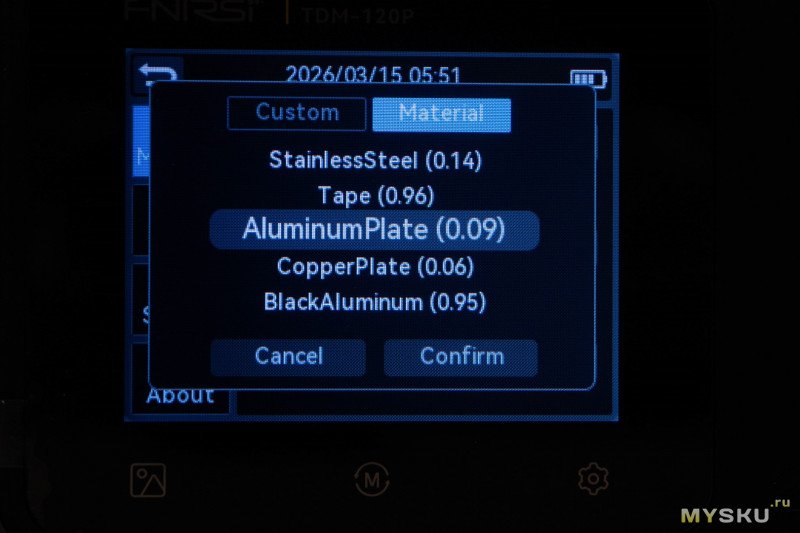

Правая кнопка вызывает меню настроек. На первой вкладке корректируются параметры эмиссии, дистанция до объекта и температура окружающей среды. Это нужно для получения максимально точного результата, но для домашнего применения можно туда постоянно не лазить. После нажатия на поле ввода, появляются две вкладки, в первой значение вносится вручную, во второй выводится список материалов.

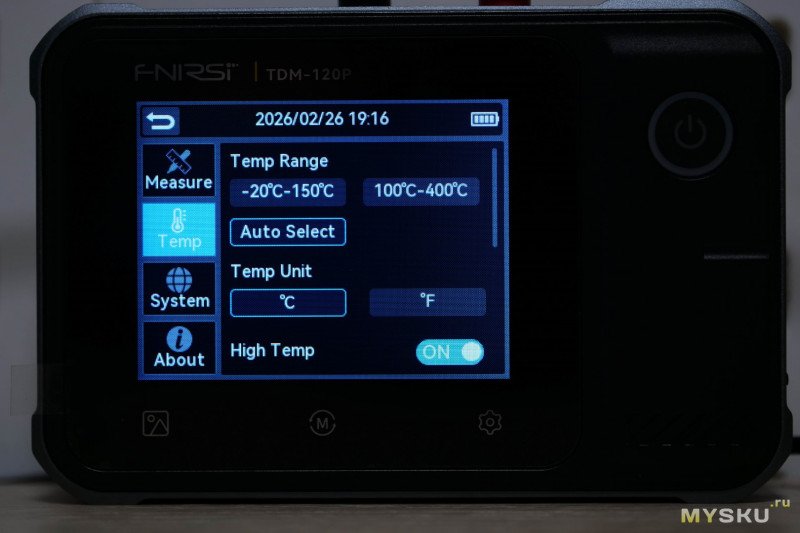

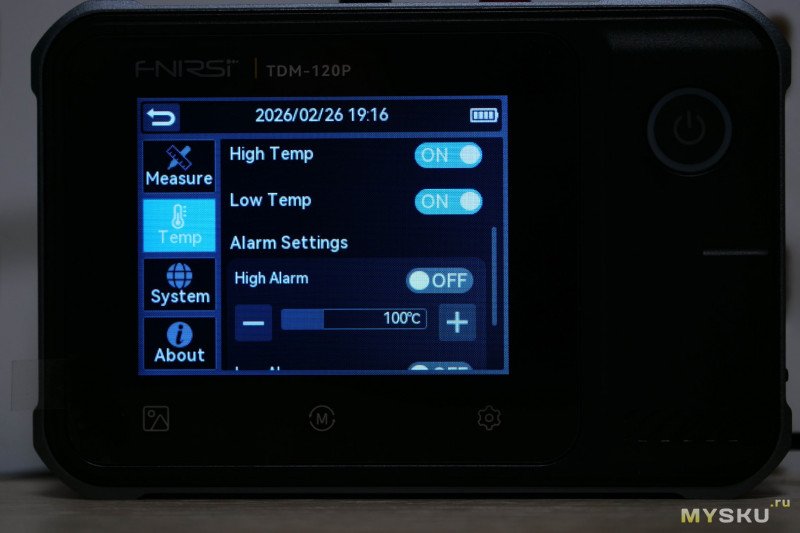

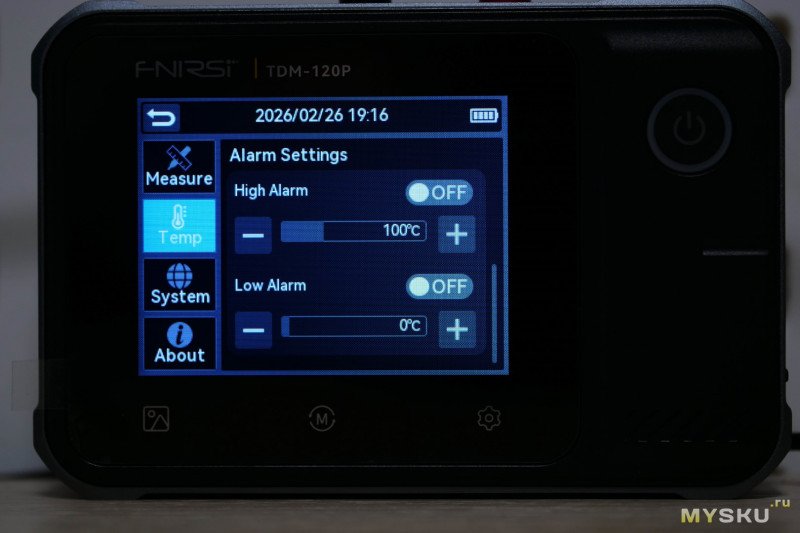

Во второй вкладке выбор диапазона измерения, единицы измерения и настройки оповещения о достижении выставленного нижнего и верхнего предела температуры.

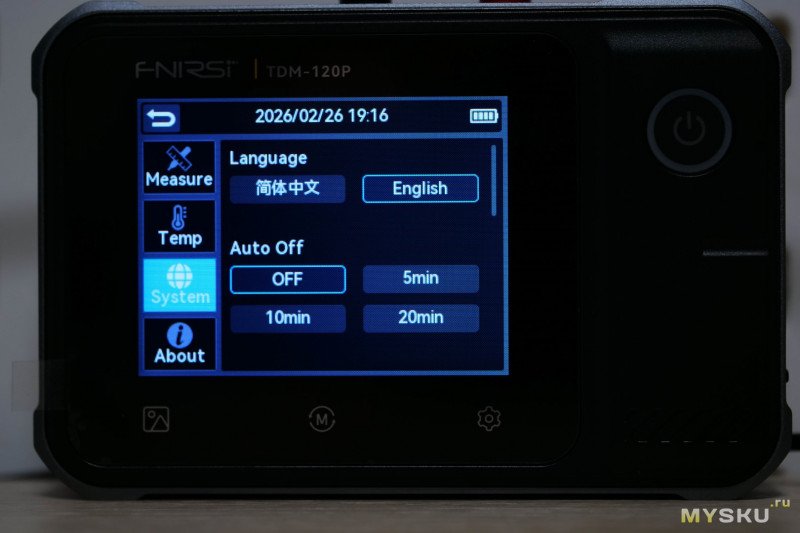

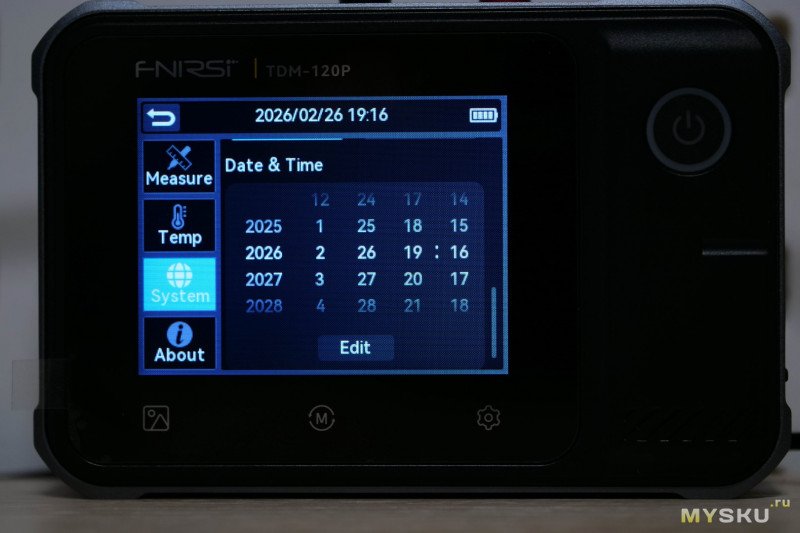

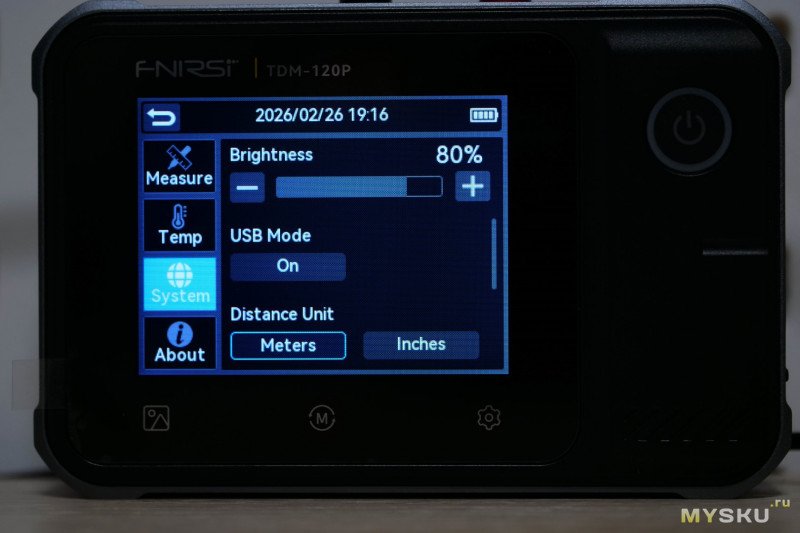

В системных параметрах меняется язык, единицы измерения и дата со временем.

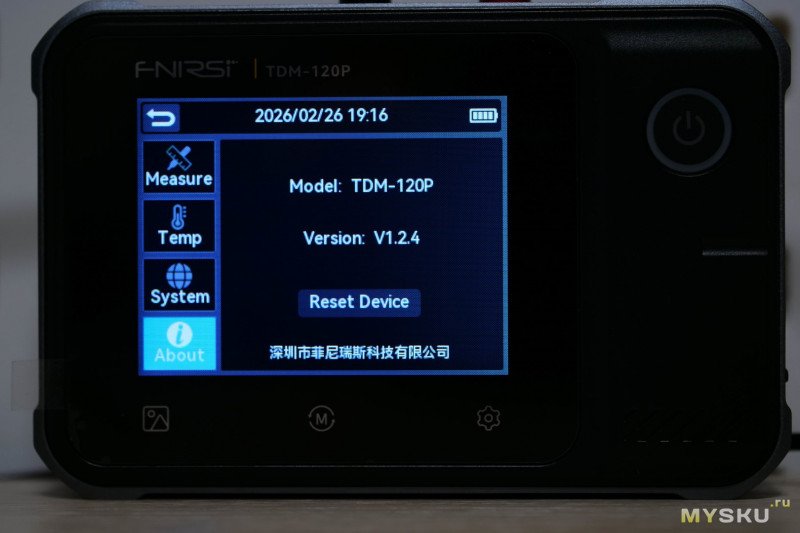

В последней вкладке можно посмотреть версию прошивки и сбросить настройки на заводские.

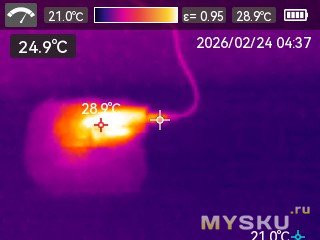

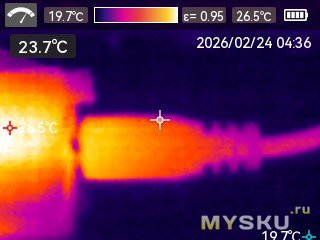

Объектив сфокусирован на среднюю дистанцию, на первом фото расстояние до аккумулятора около метра, при этом можно разглядеть слегка разогретый кабель питания. Второй снимок сделан с расстояния около 50 сантиметров, деталей стало больше. Ну и третий сантиметров с 10-15.

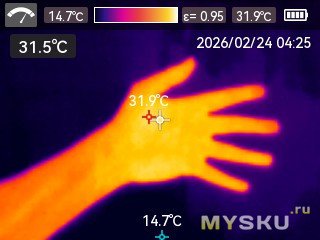

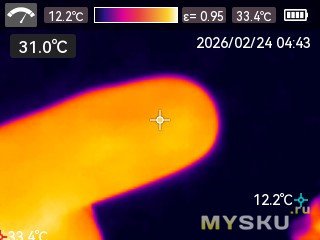

То же самое с рукой, слева сантиметров 50 от объектива, справа около 10 сантиметров.

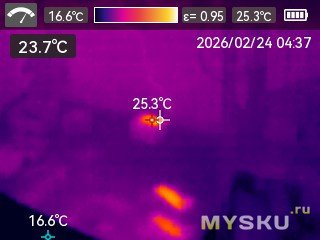

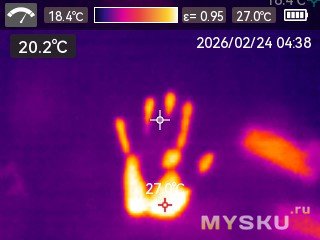

Чувствительности хватает, чтобы довольно долго наблюдать тепловой след от ладони на столе.

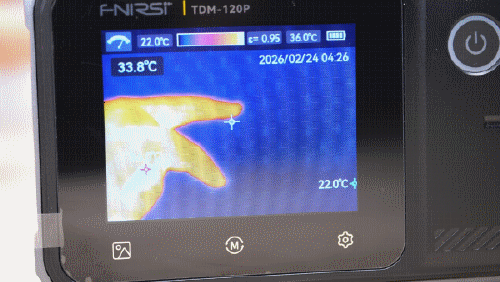

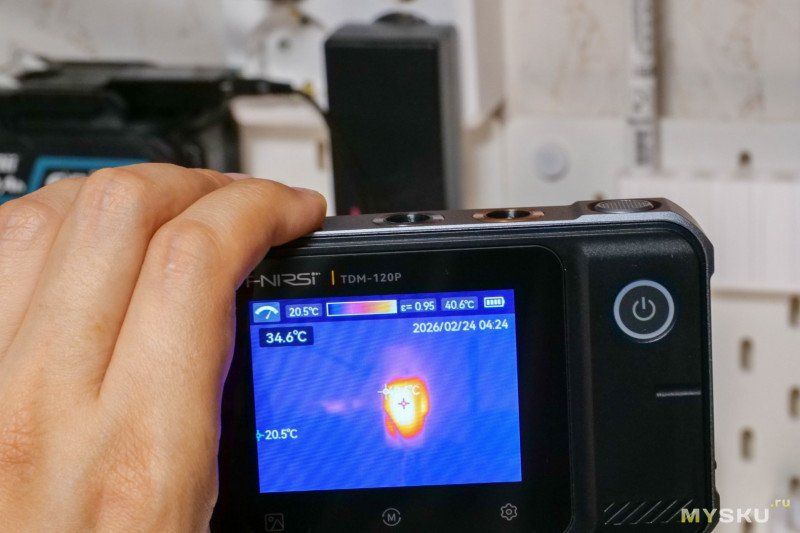

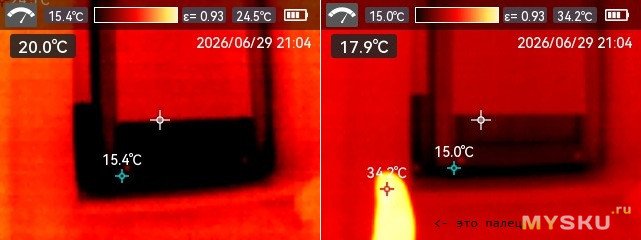

Частота сенсора неплохая, быстрые движения пальцев захватывает без тормозов.

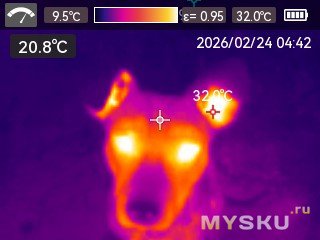

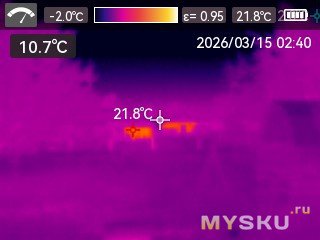

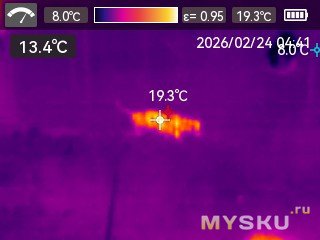

А вот на дальней дистанции всё печально. Пёселя в траве можно найти метров с 5, дальше уже непонятное пятно. Вблизи снова всё неплохо. Сейчас смотрю фото и кажется, что на экране тепловизора они выглядели детализированнее. Такое было с приставкой тултоп для телефона. Реалтайм картинка красивая, а сохраненные в галерею снимки как будто сильно пожаты. Вот тут так же, помню глаза выделялись гораздо отчетливее.

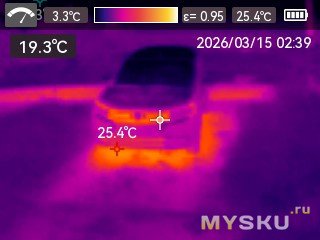

На снимках ниже автомобиль, который еще не совсем остыл после поездки и стена дома на расстоянии около 60 метров.

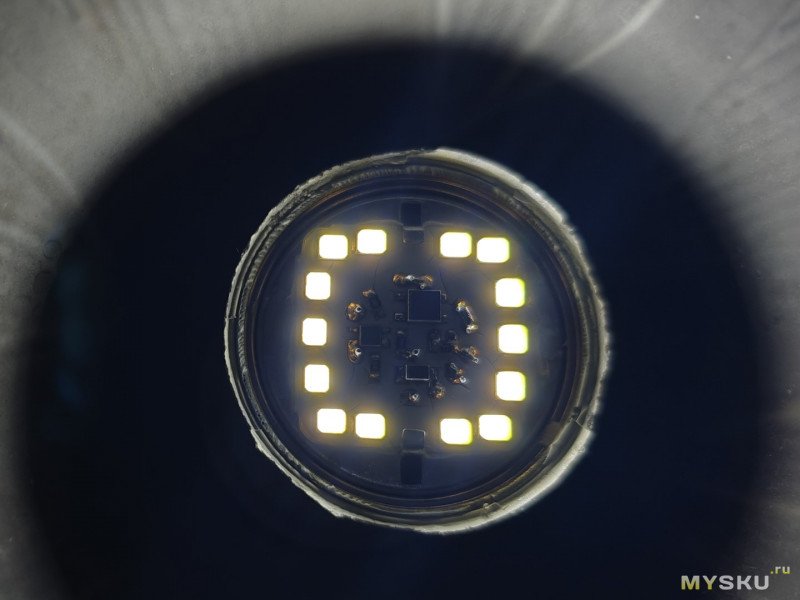

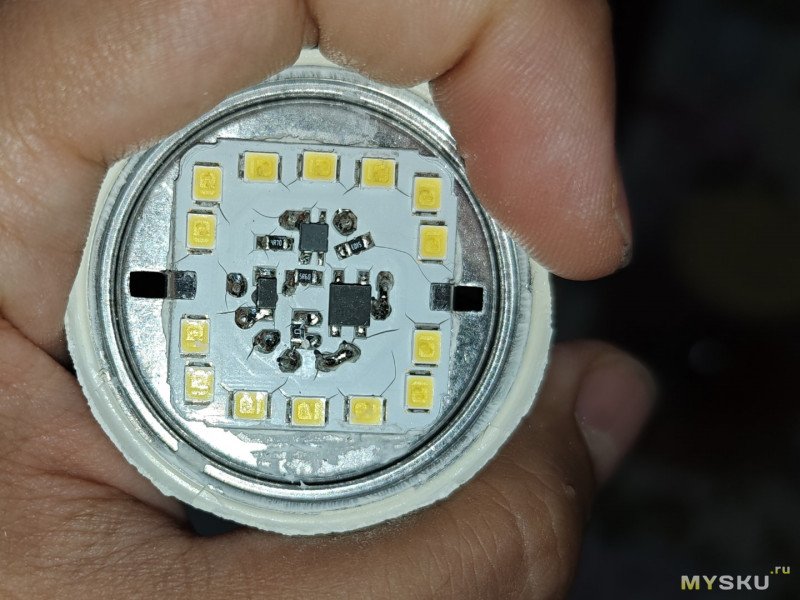

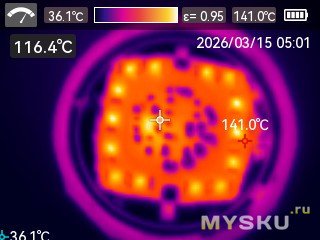

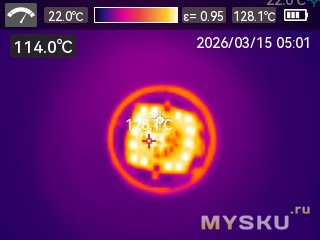

А вот на коротких дистанциях польза есть. Для примера использовал лампочку с относительно небольшими компонентами. Анализ осложняется равномерным прогревом платы, которая играет роль теплообменника с алюминиевой подложкой.

Тепловизор выделил относительно небольшие компоненты, температура которых незначительно отличается от окружающих. Так что в случае с обычной платой, локальный нагрев SMD компонентов будет виден. Да, детализация будет не на высоте, но локализовать источник аномального тепла можно.

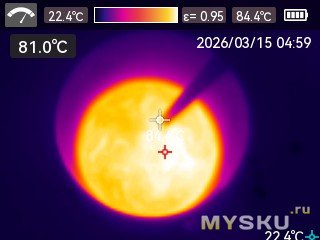

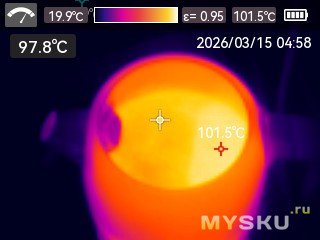

Для проверки точности по традиции использовал чайник, в области кипения зафиксировал температуру 101.5 градусов. Горячая вода в кружке смотрится как лава, всегда завораживал этот вид )

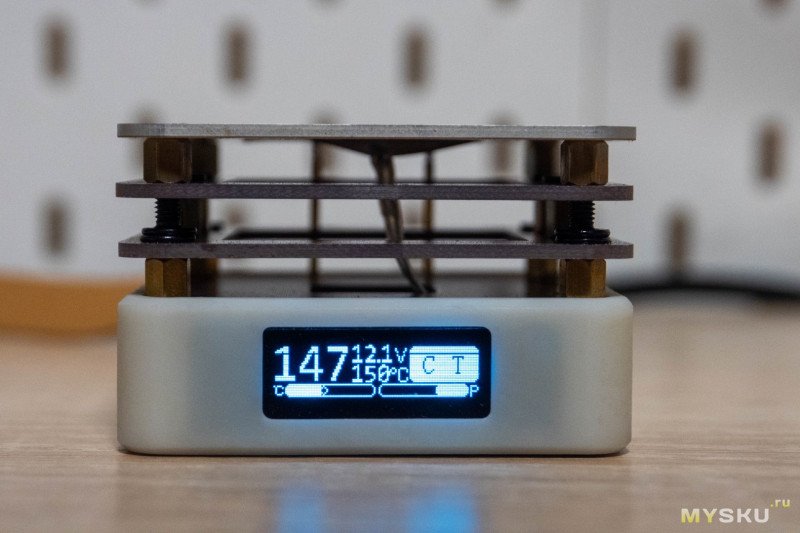

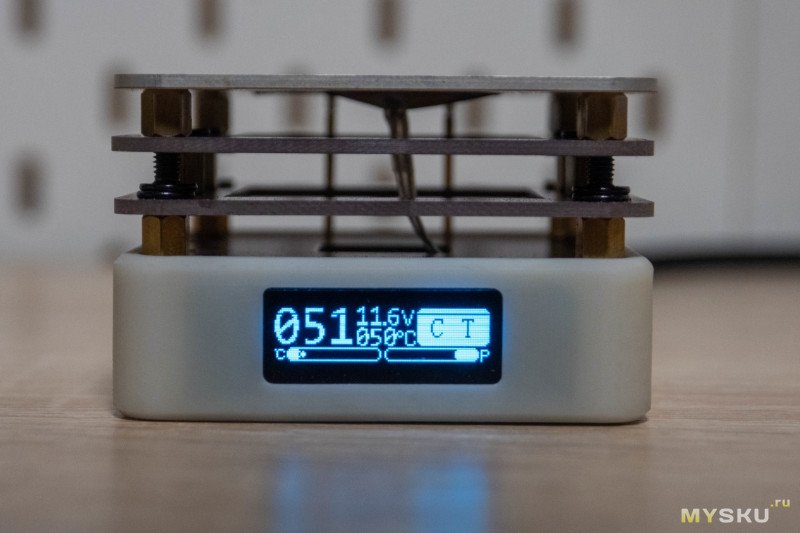

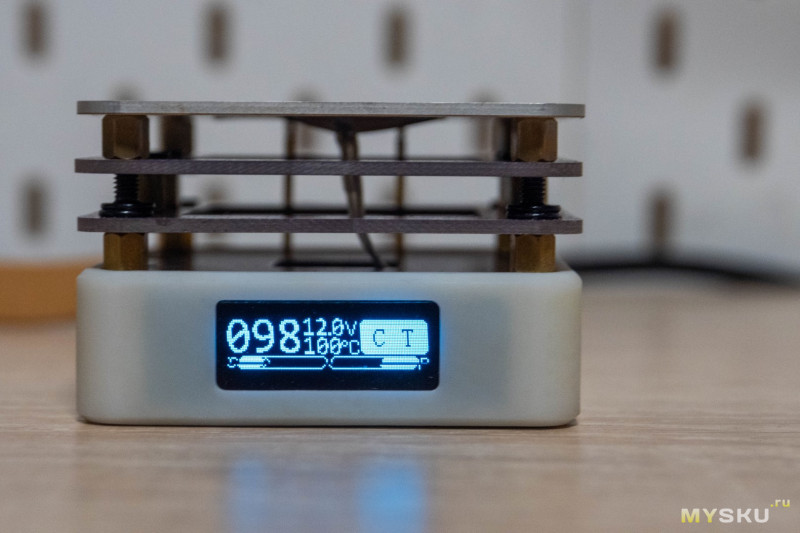

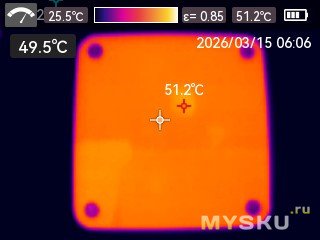

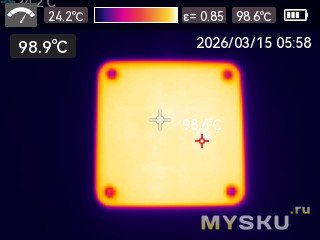

Есть у меня еще небольшой столик для распайки SMD компонентов, у которого неплохой термоконтроль. Вот только я не знал какой коэффициент эмиссии лучше подойдет для окисленного алюминия. Опытным путем подогнал параметры при 50 градусах (0.85) и проверил расхождение при 100 и 150 градусах. Контроллер не может удерживать указанное значение без сдвига, но показания точны.

Тепловизор при 50 градусах завысил показатели где-то на 1.5 градуса, при 100 и 150 уже недожал примерно столько же.

Мультиметр

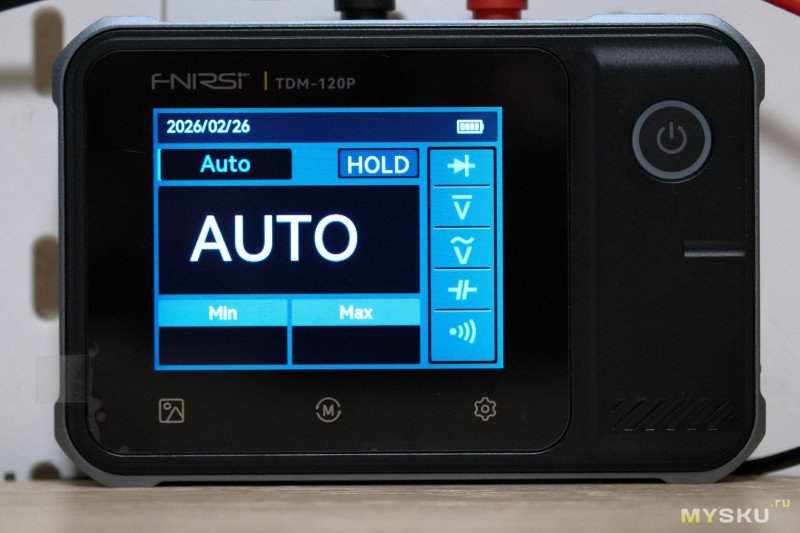

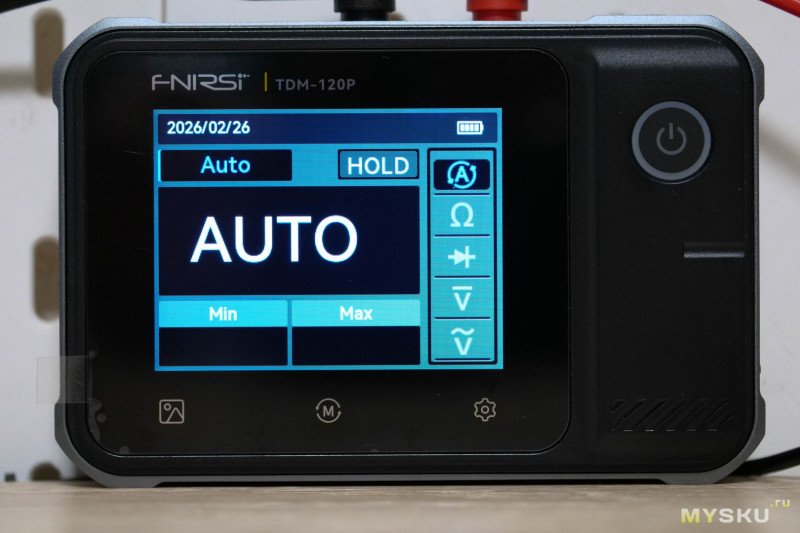

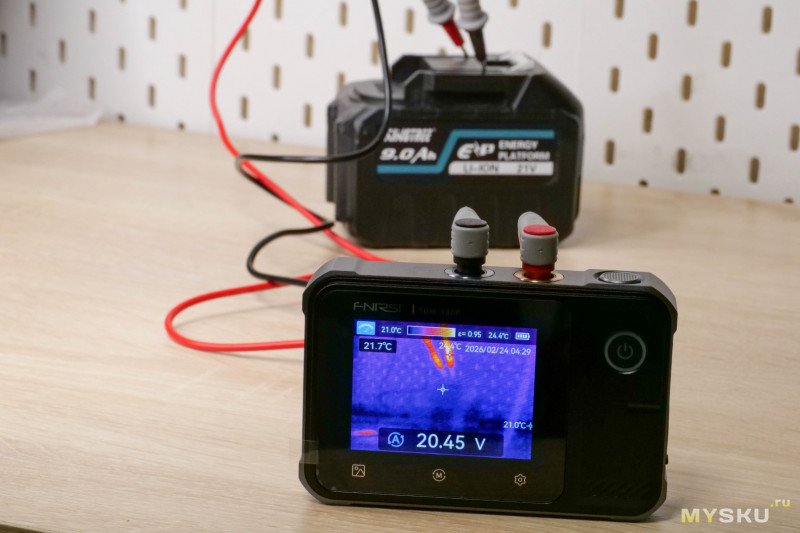

Это уже особенность модели 120P. Можно нажать кнопку в левом верхнем углу для наложения данных на картинку тепловизора в автоматическом режиме. Либо ткнуть в центральную сенсорную кнопку нижнего ряда и перейти в интерфейс мультиметра.

Всего 7 режимов измерений, включая авто. Верхняя кнопка активирует «заморозку»(hold) значений.

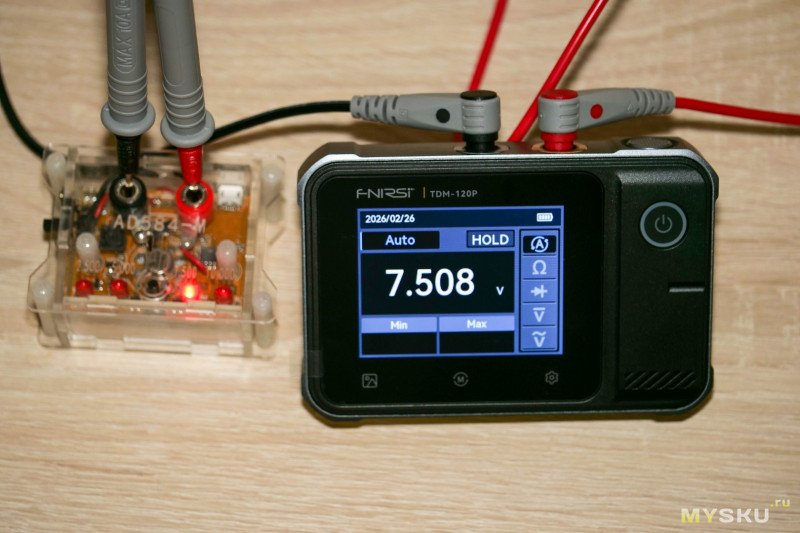

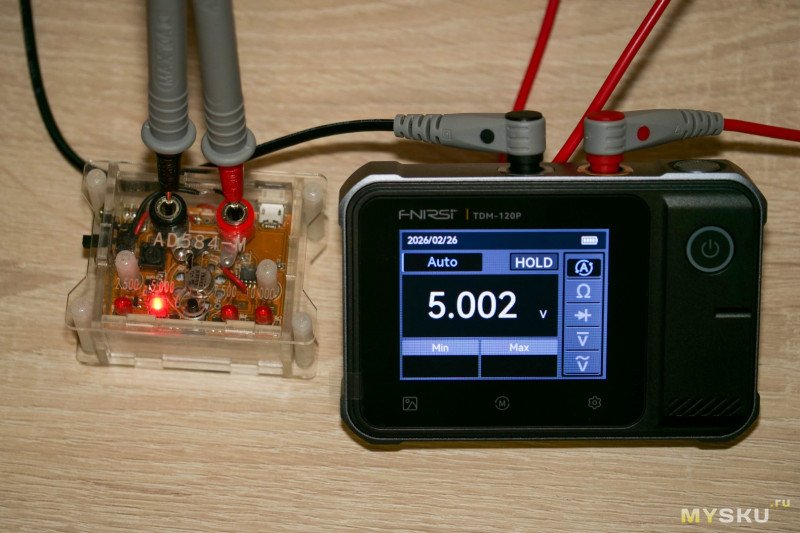

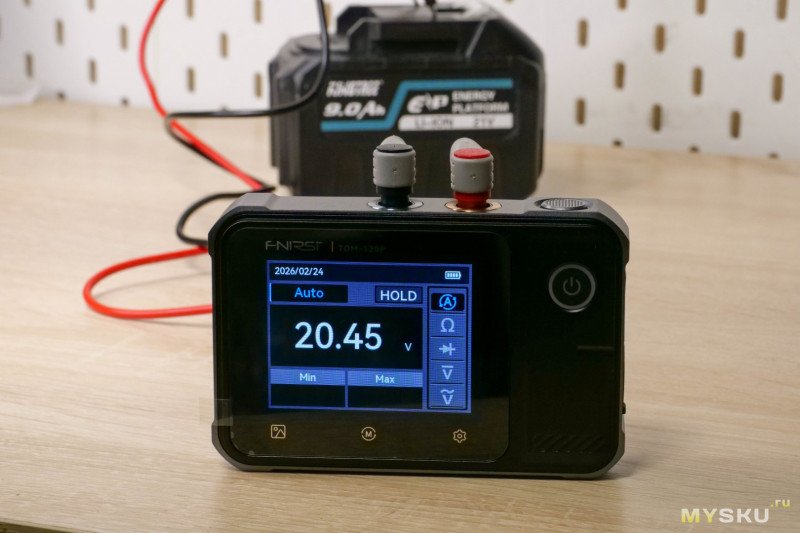

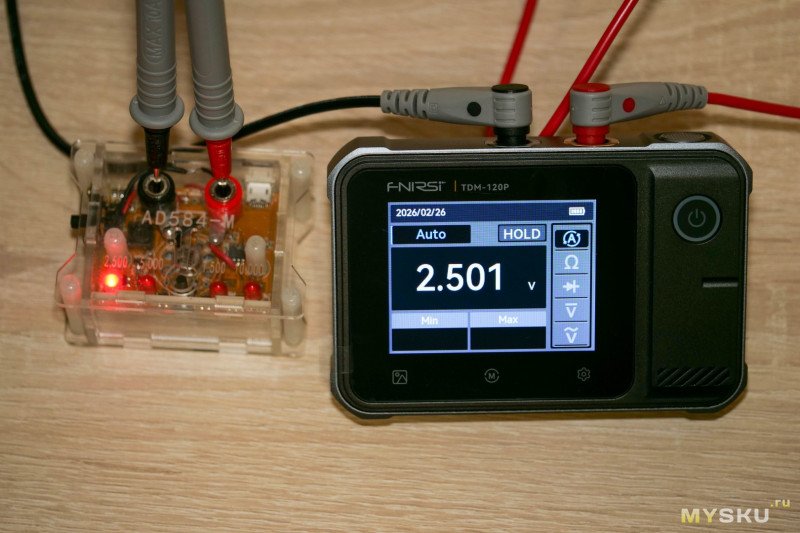

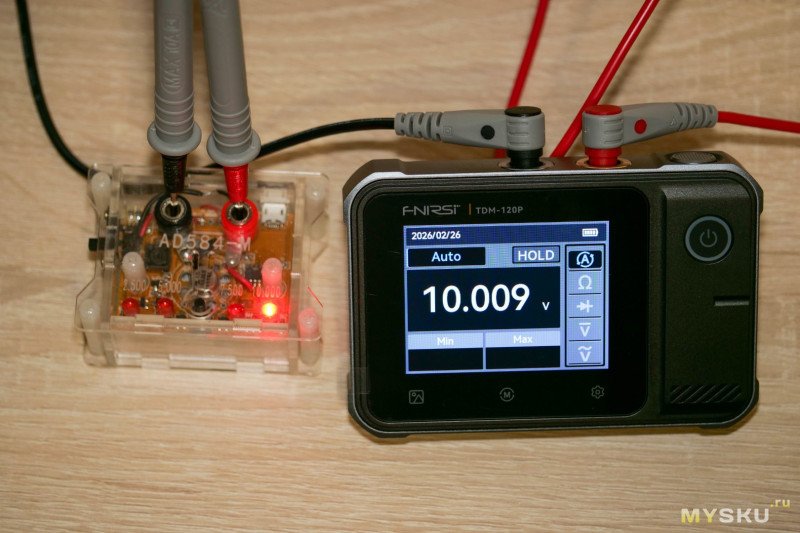

Начал я с напряжения и тут всё отлично — данные совпадают с ИОН с точностью до тысячных, так что высокая разрядность тут не для галочки, а реально имеет смысл. Если конечно Вам нужна такая точность.

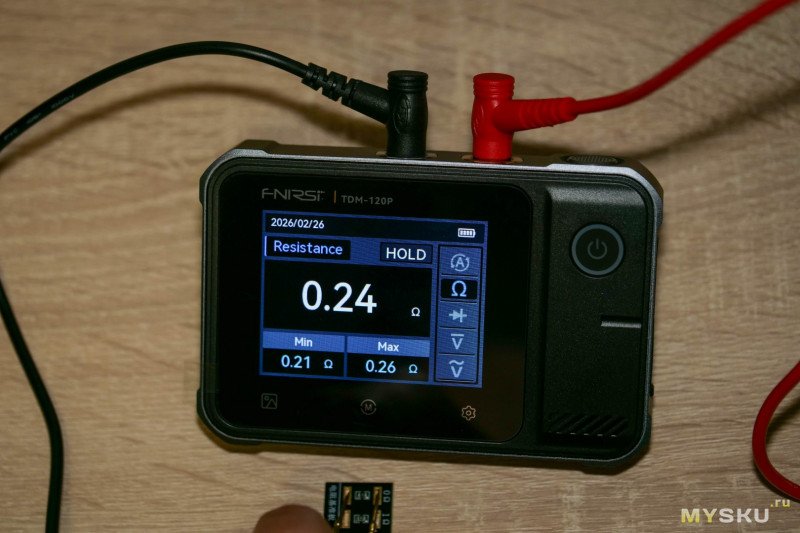

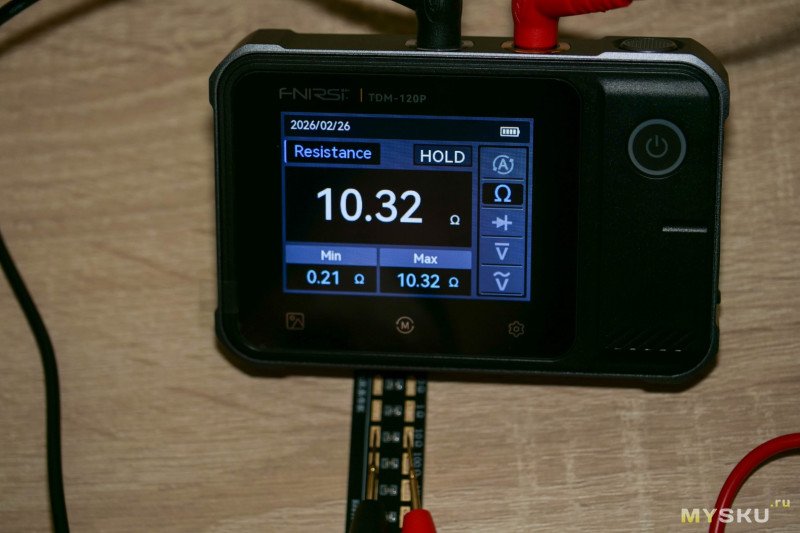

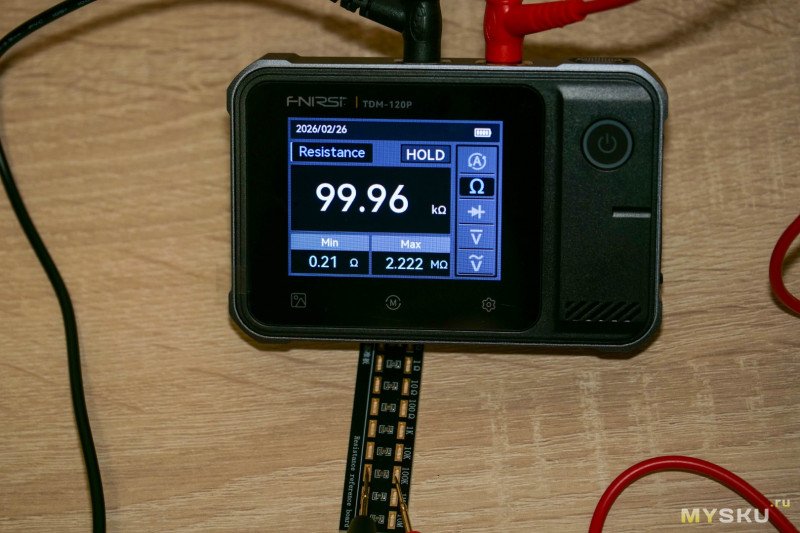

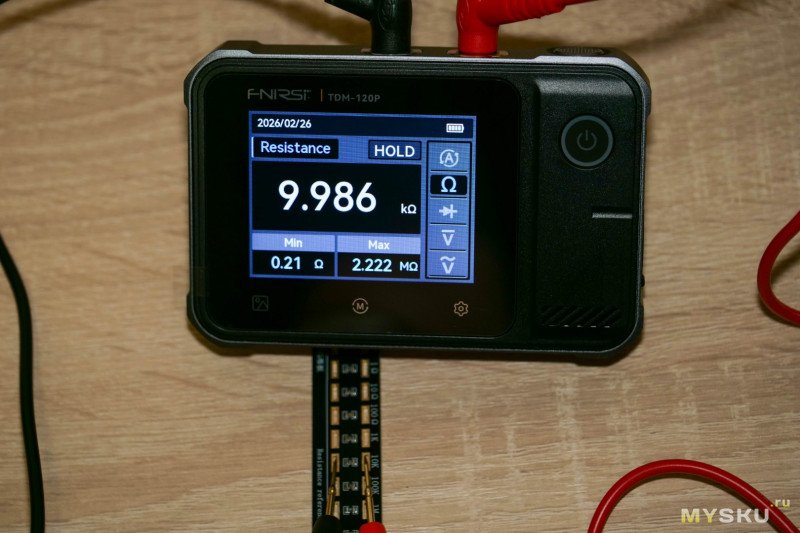

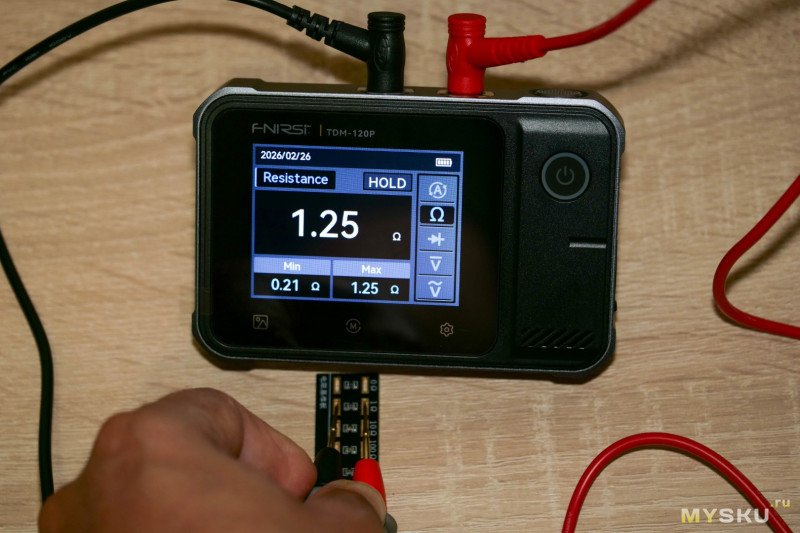

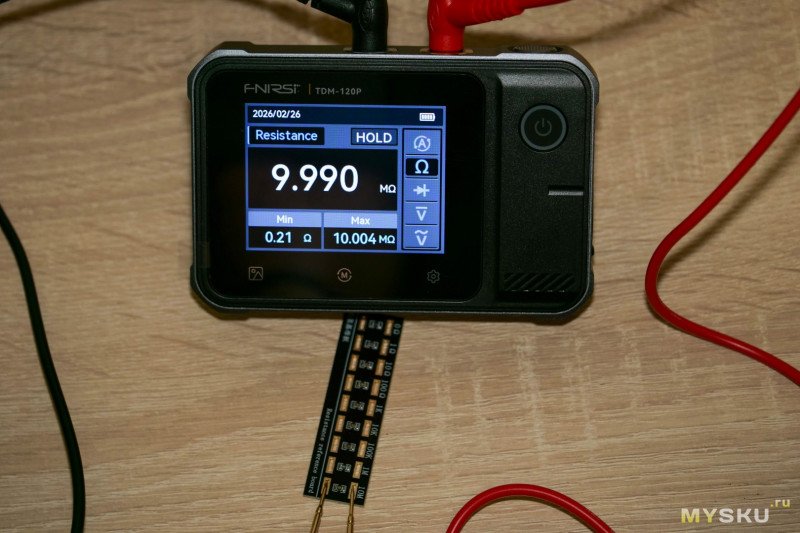

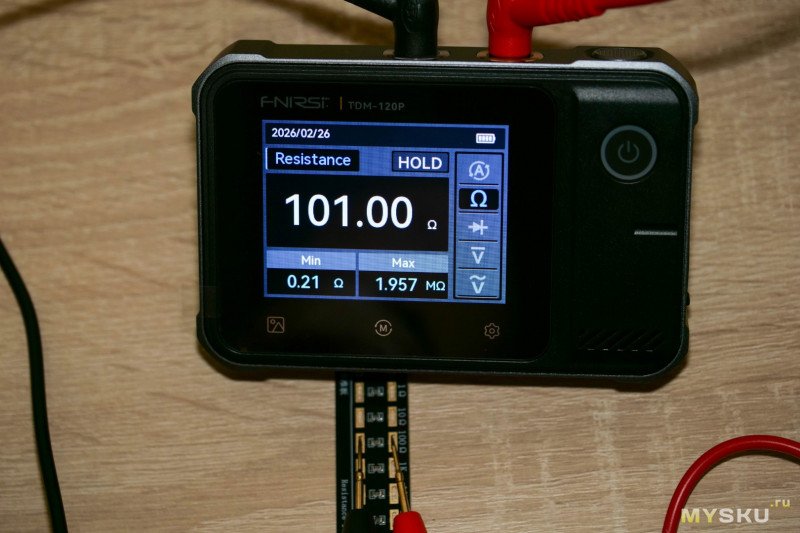

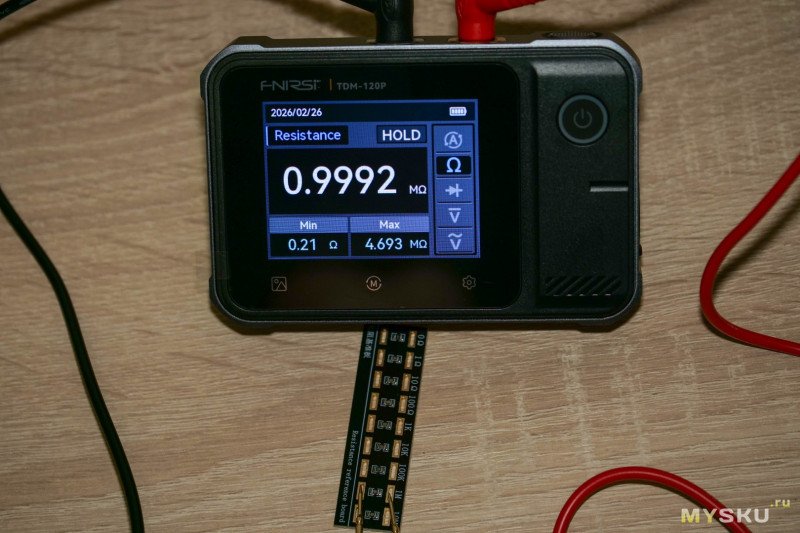

Сопротивление укладывается в заявленную погрешность, щупы не откалиброваны, так что на малых значениях имеется отклонение 0.24 Ома(первое фото КЗ).

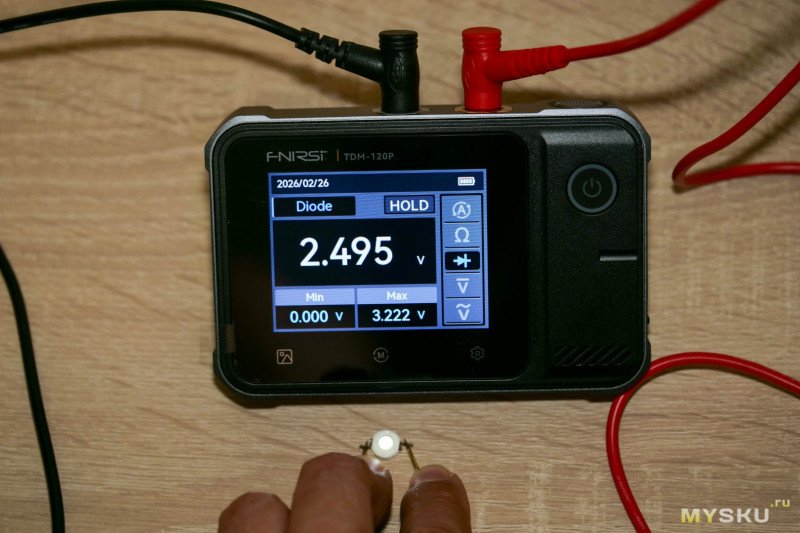

С прозвонкой диодов проблем нет, мощные светики зажигает.

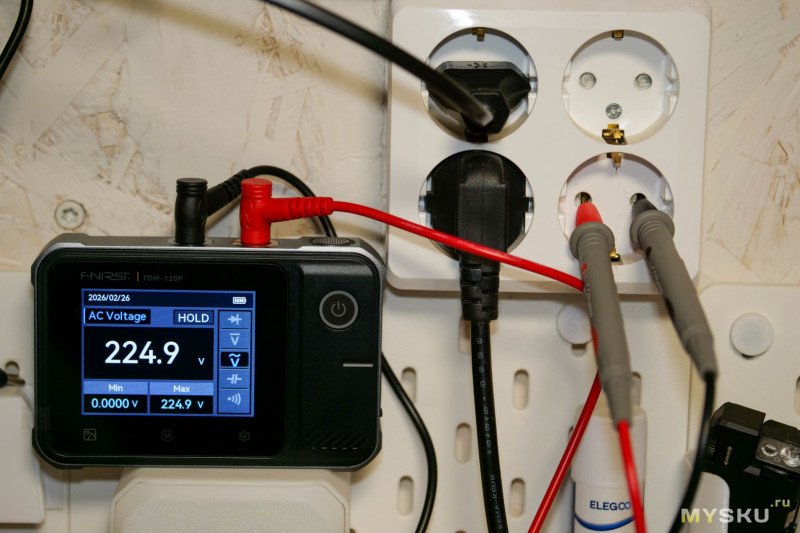

Напряжение в розетке измеряет корректно.

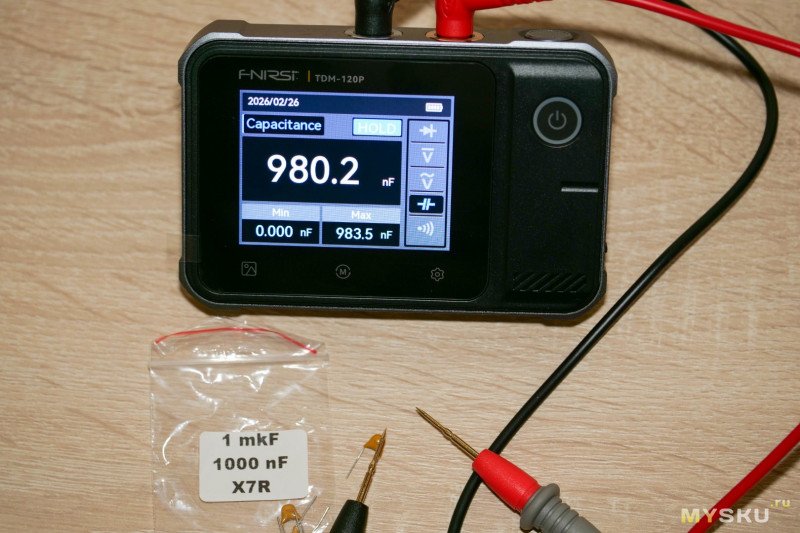

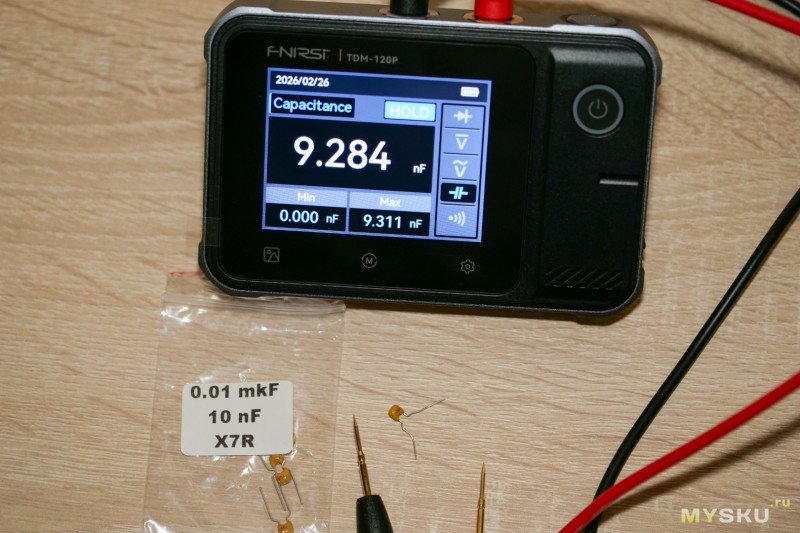

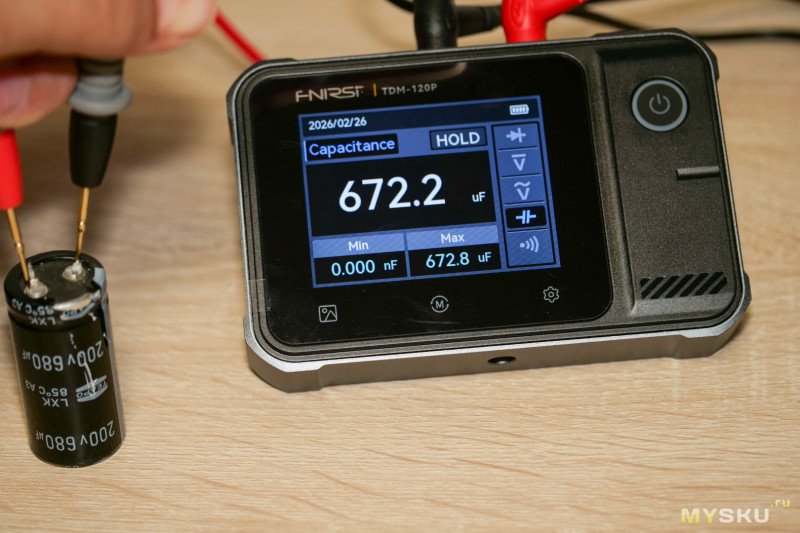

С конденсаторами не идеально, немного не добирает, но в указанную в характеристиках точность попадает. По сути как и другие мои мультиметры. Только специализированный инструмент измеряет ёмкость корректнее.

В режиме прозвонки реагирует на замыкание щупов моментально, издавая писк, но на дисплее данные появляются с задержкой. В режиме АВТО и звук запаздывает, так что лучше переключаться в ручной.

Итоги

Знаю, что многие тут не любят комбайны от фнирси, да и многие внедряя функциональность нескольких устройств в один корпус, в итоге выпускают продукт, который нормально не работает ни в одном режиме. Но к данной модели у меня особых вопросов нет.

Тепловизор работает, разрешение конечно хотелось бы побольше, но 120×90 вполне хватает для поиска горячих элементов на плате, тут даже важнее чувствительность <60 мК, а не количество пикселей матрицы, именно она дает контрастную картинку даже при небольшом перепаде температур. Фокус фиксированный и настроен на небольшую дистанцию, так что макролинза не особо нужна, но рассматривать SMD компоненты с ней будет проще. Я планировал заморочиться с креплением, но не смог найти линзу. Несколько лет покупал две, одну продал со старым телевизором, а вторую похоже потерял. Точность измерения неплохая, но сильно зависит от первоначальной подстройки под объект и окружающую среду. Лично я никогда не опирался на показатели, гораздо важнее увидеть перепад.

Мультиметр тоже показал хорошие результаты во время тестирования. Не хватает измерения силы тока, но этот режим никто и не обещал. Хотя не знаю что мешало добавить шунт с обвязкой и дополнительный разъём. Возможно пришлось пожертвовать ради компактности, да и в первую очередь это тепловизор, так что остальные функции это по сути бонус.

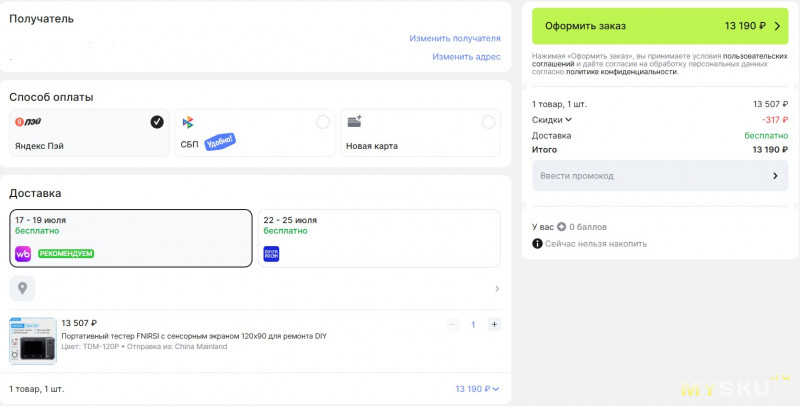

Купон FNSCD337 снижает цену до 13190 рублей.

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)
