FNIRSI TDM-120P: тепловизор и мультиметр в одном приборе

Скрещивание измерительных приборов в одном корпусе не редкость. Сегодня посмотрим, что получилось у FNIRSI. У этих ребят месяц без новинок — считай прошел впустую. Прибор TDM-120P объединяет в одном корпусе тепловизионную камеру (тепловизор с матрицей 120x90 и 25 Гц) и TrueRMS мультиметр с 20 тыс. отсчетами и «авто» режимом. Чуть подробнее о гибриде под катом.

Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: комбинированный портативный измеритель
Функции: тепловизионный прибор и мультиметр
Сенсор тепловизора: оксид ванадия (VOx), неохлаждаемый
Дисплей: 2,8 дюйма сенсорный
Управление: сенсор экрана, 2 мех. кнопки
Диапазон измеряемых температур: от -20°C до 400°C
Точность тепловизора: +-2°C или +-2%
Инфракрасное разрешение: 120x90 на 25 Гц
Поле зрения: 50°
Фокус: 0,5 — 3 м
Коэффициент излучения: 0,01…1 (регулируемый)
Единицы измерения температуры: ℃ / ℉, 7 цветовых палитр для визуализации
Хранение изображений: карта микро SD
Мультиметр: 19999 отсчетов
Измерение: Постоянное и переменное напряжение, сопротивление, емкость, падение напряжения на диодах, прозвонка
Язык интерфейса: китайский, английский
Обновление прошивки: поддерживается
Аккумулятор: Встроенный литиевый 3,7 В 1500 мАч
Зарядка: 5 В 1 А через Type-C
Масса: 220 г
Размеры: 11.8х7.8х2.8 см
Официальный сайт

---

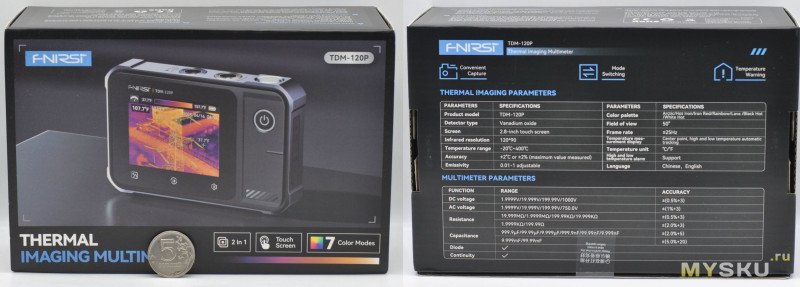

Коммерческая упаковка TDM-120P:
Этот прибор выпускается и в виде только тепловизора (маркировка TDM-120), но мы рассмотрим комбинированный вариант.
Изготовлено в Китае.

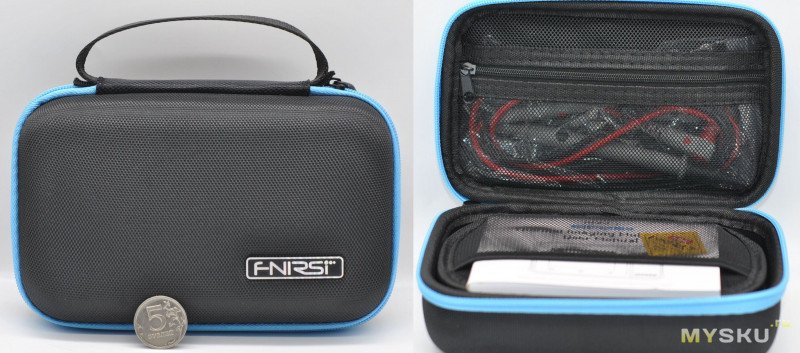

Внутри кейс для хранения и переноски, тут фнирси молодцы, порядок должен быть во всем.
Отделение под щупы внутри с молнией.

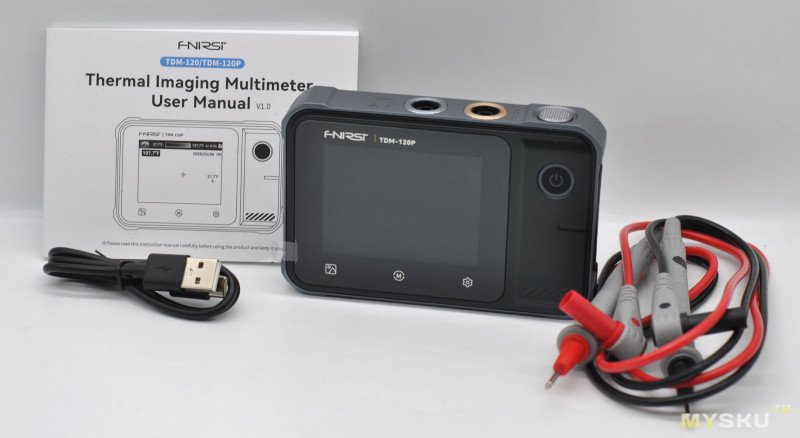

Полный комплект поставки:

• Сам комбо прибор
• Карта памяти 32 ГБ
• Метровые щупы мультиметра (1000 В 10 А)
• Зарядный кабель (+ соединение с ПК)
• Мультиязычная инструкция

Рассмотрим подробнее.

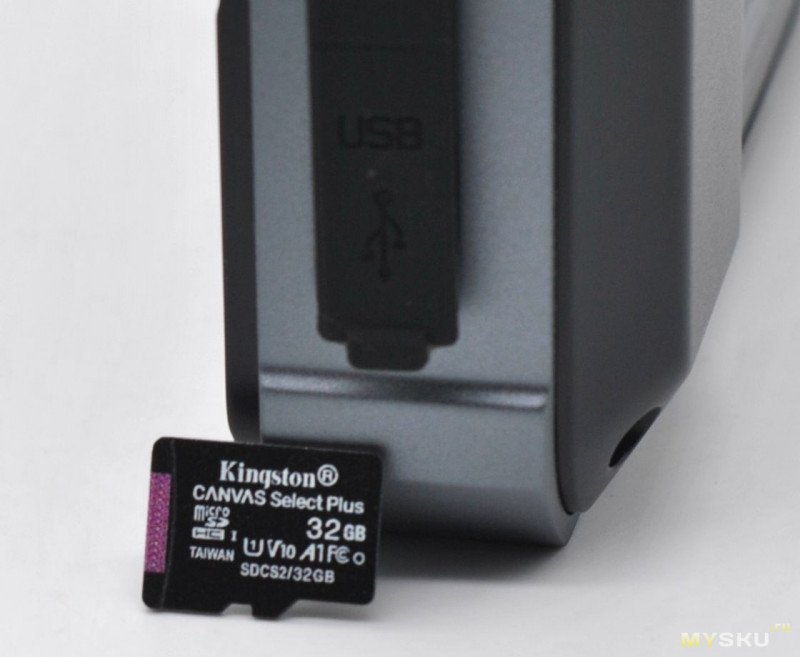

Карта microSD в комплекте хорошего бренда:
Скорость на уровне.

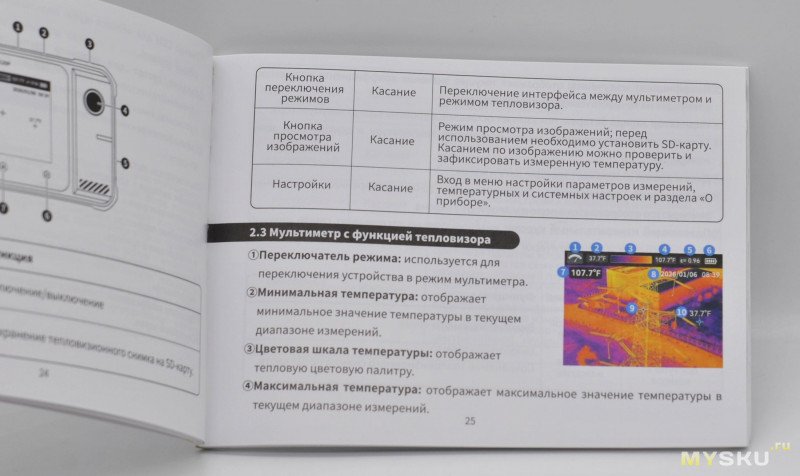

В инструкции есть русской язык:
Это упростит освоение прибора.

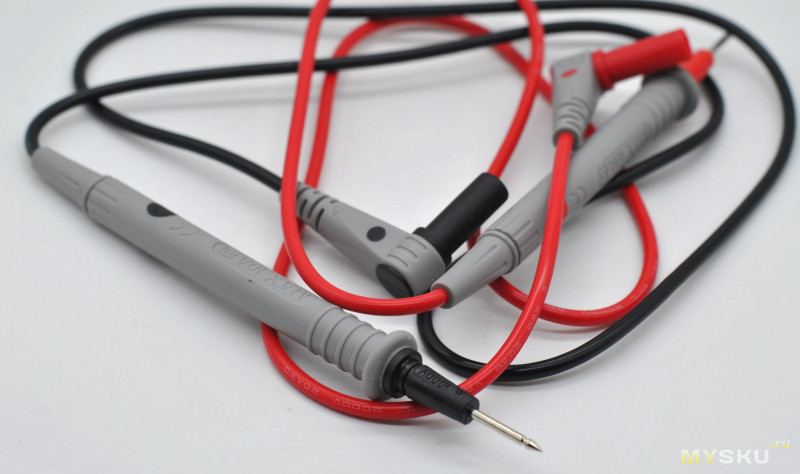

Щупы средние по гибкости, сечение 20 AWG:

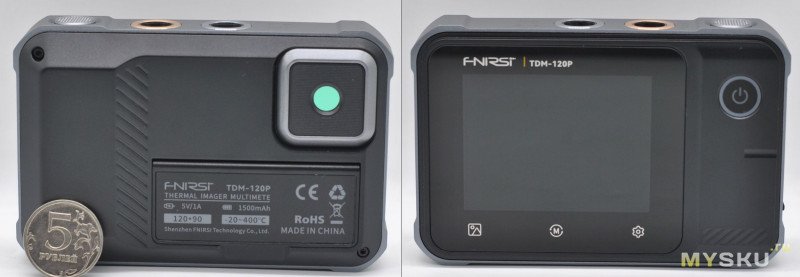

Внешний вид
FNIRSI TDM-120P напоминает ныне забытые фотоаппараты — мыльницы, есть выступ под хват рукой, разве что, объектив не так выражен, а кнопка спуска сверху и экран на месте. Макро линзы крепить некуда. Размер дисплея 58х46 мм, покрытие глянцевое.
Физических кнопок две — включение (с индикатором зарядки аккумулятора) и сделать термограмму сверху (с сохранением на карту микроSD). Под экраном три сенсорные кнопки для быстрого доступа к основным функциям.

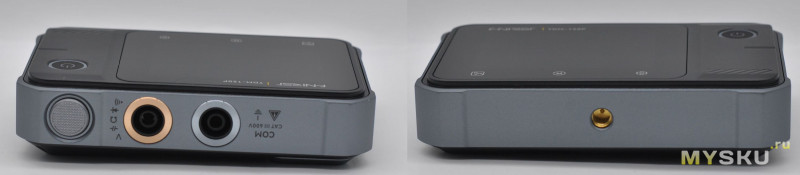

Рамка по периметру из алюминиевого справа. Сверху там разъемы под щупы, а снизу крепление под штатив:
Измеренная масса 225 г. Проушины под темляк нет.

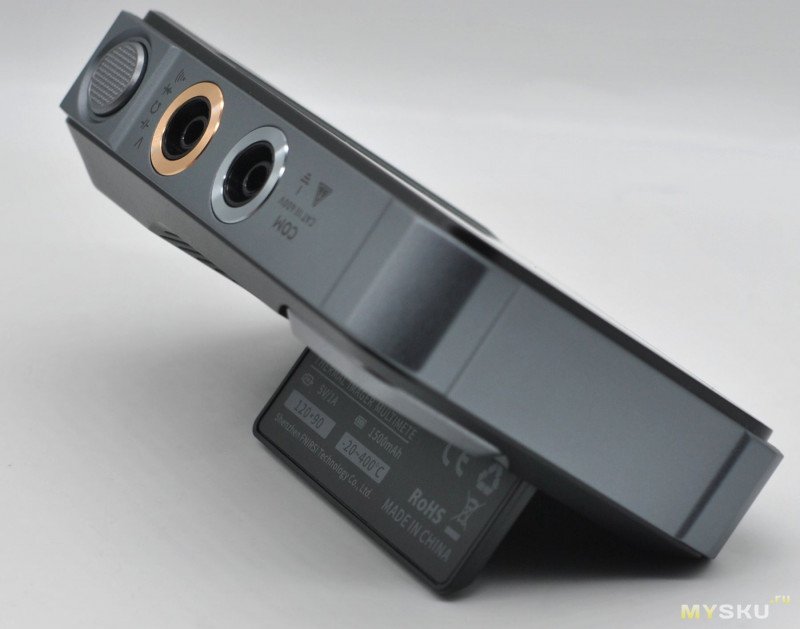

Для настольного размещения экраном к себе есть откидная подставка:

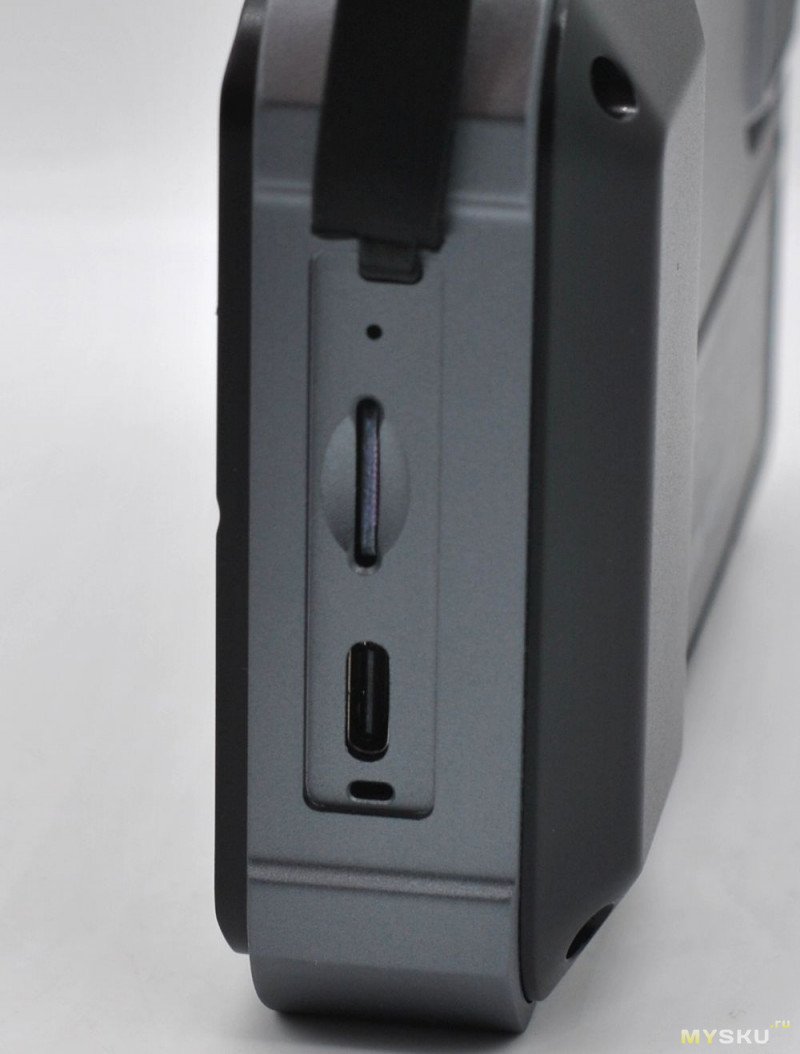

Интерфейсы под резиновой заглушкой:
Type-C для зарядки, соединения с ПК и обновления прошивки.

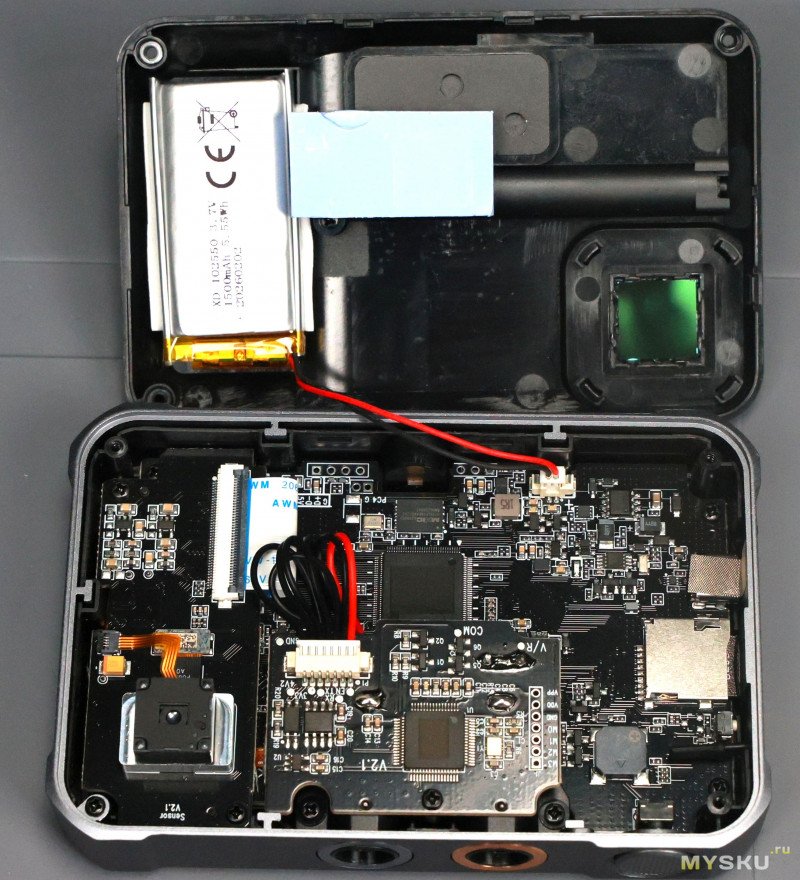

Внутренности (чипы традиционно затерты):

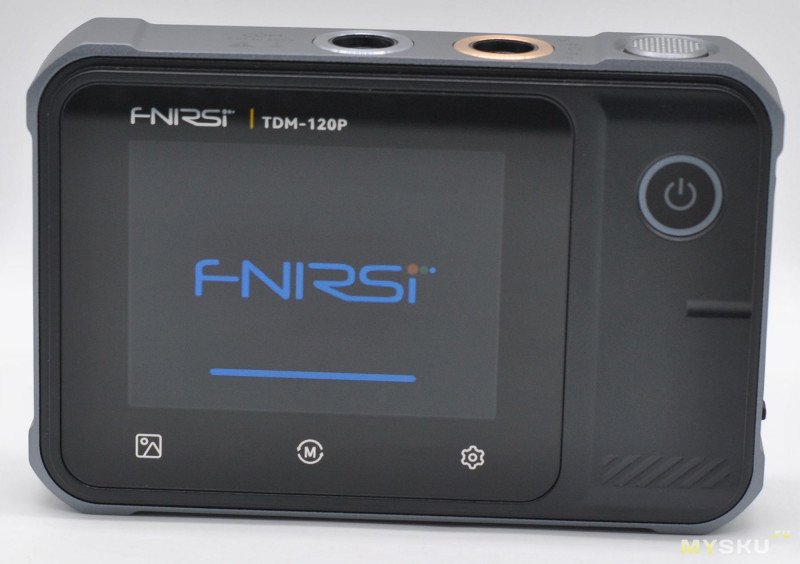

Загрузка прибора за 10 с.
Выключение с подтверждением (что не очень удобно).

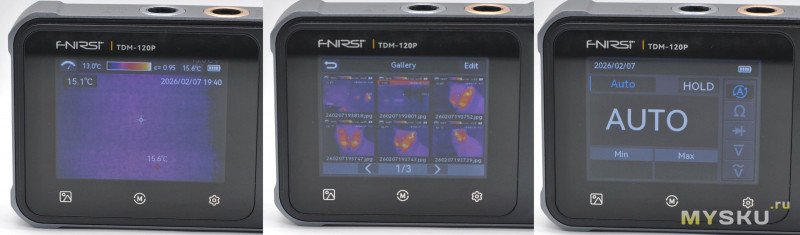

Автоматически в включается в режиме тепловизора (есть просмотр отснятого), на среднюю сенсорную кнопку переключение в мультиметр.
Семь цветовых палитр и возможность сохранения изображений облегчают анализ температурных аномалий.
В работе

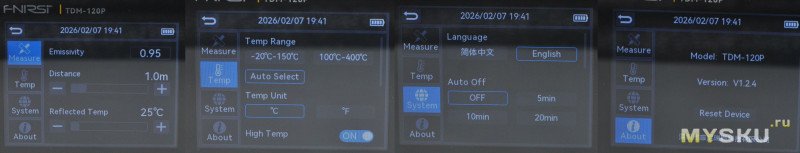

Рассмотрим настройки:
Дата ставится вручную. Есть сигналы тревоги при превышении уставки температуры. Можно точнее настроить коэффициент излучения (он разный для разных материалов, в среднем 0,85), тогда температура будет отображаться точнее. С фокусом та же история. Таблица с коэффициентами для часто встречаемых поверхностей/материалов есть в руководстве.

---

Начнем с тепловизора.

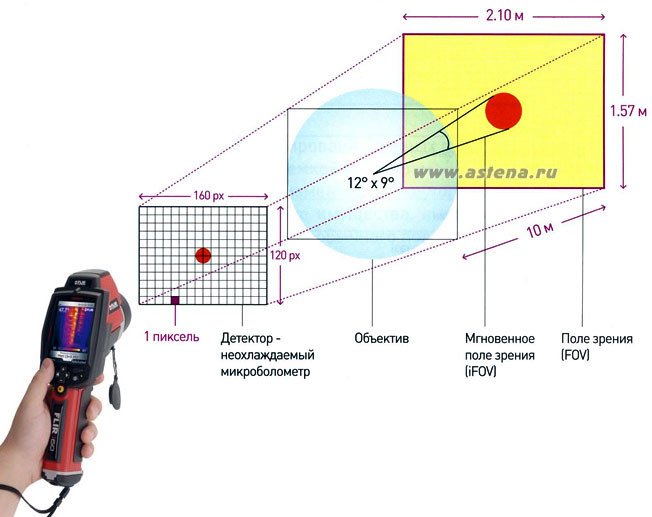

Он тут не самый детальный и быстрый (цена намекает), разрешение ИК матрицы всего 120x90 — не подходит для детального анализа мелких объектов с большого расстояния, но позволяет визуализировать крупные температурные аномалии и находить проблемные участки в электроприборах, системах отопления, вентиляции.

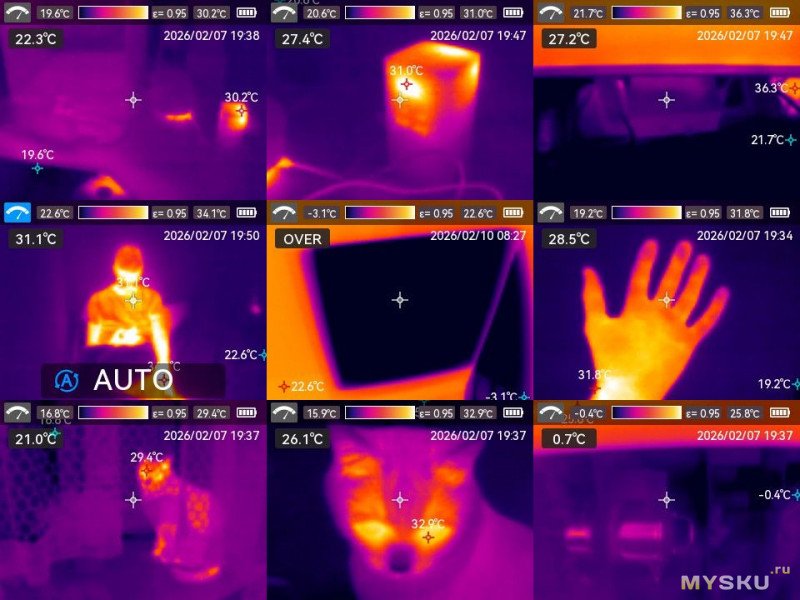

Примеры термограмм (они весят по 20 КБ формата JPEG и имеют разрешение 320х240):

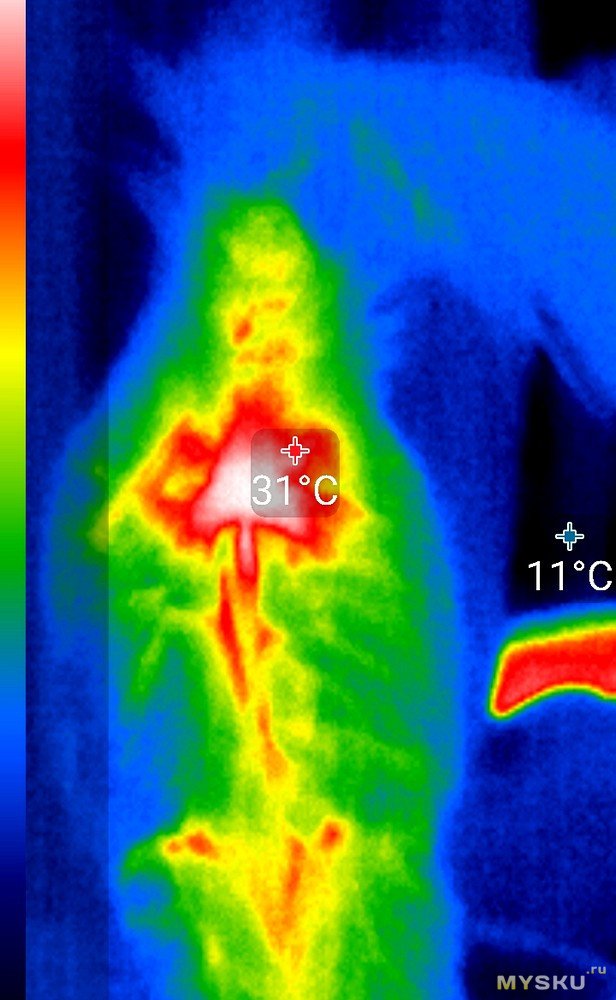

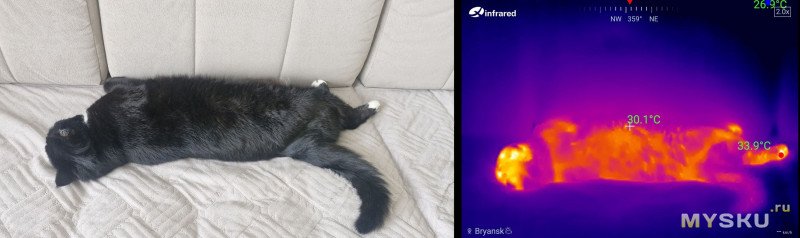

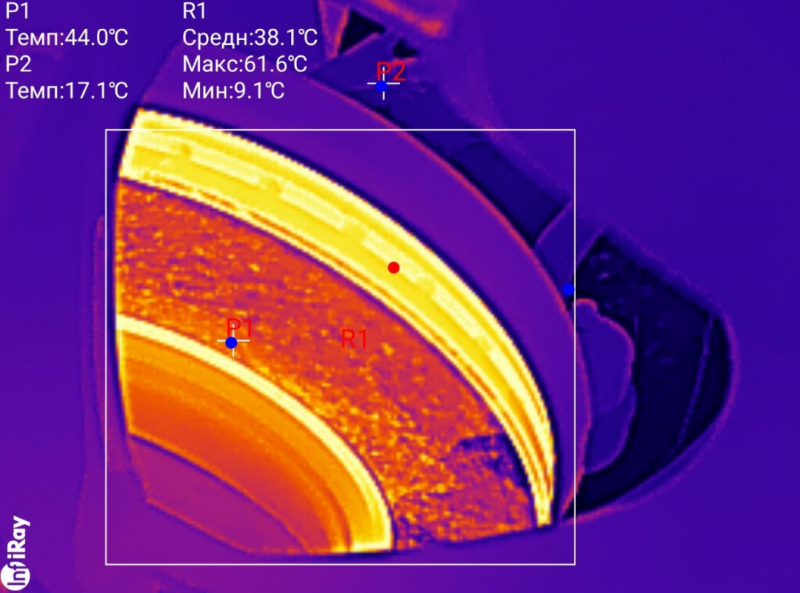

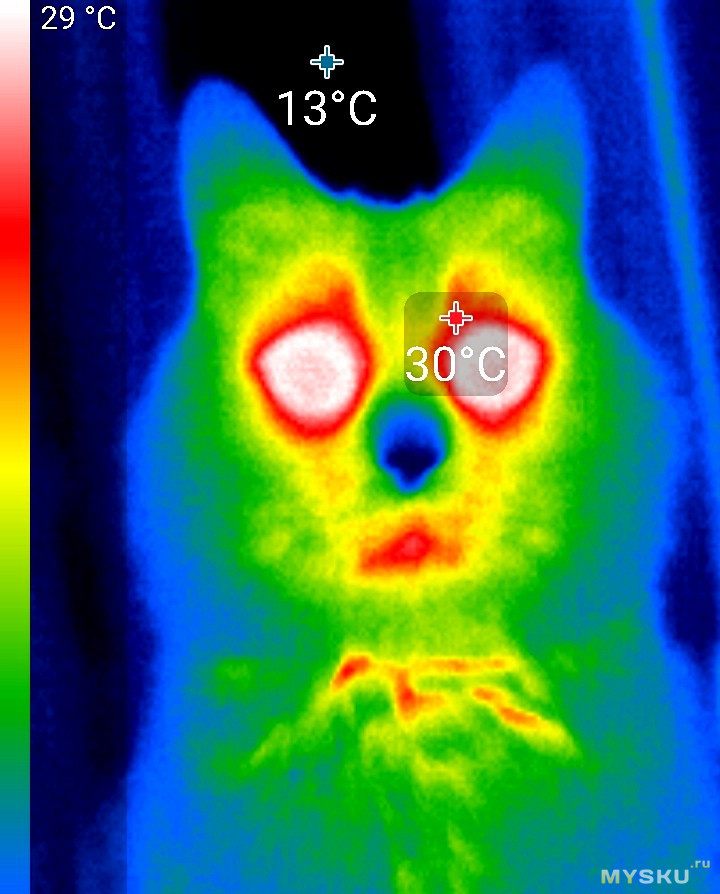

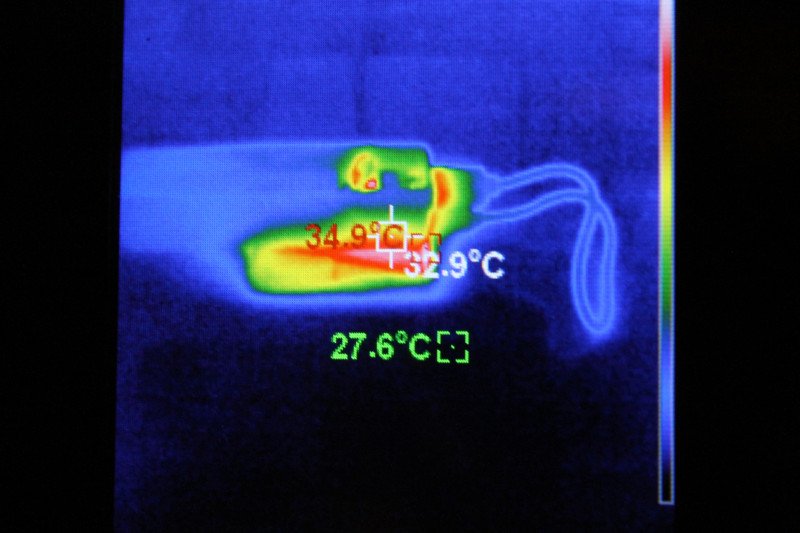

Сравню со своим специализированным Thermal Eye X2 (приставка к смартфону с матрицей 256х192 50 Гц):

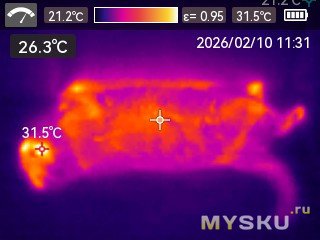

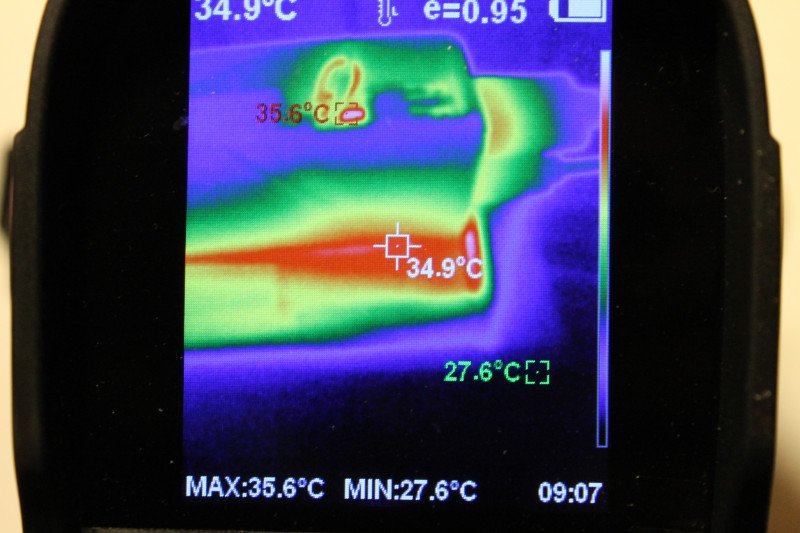

И TDM-120P:
Тут тепловая чувствительность 60 mK, горячее измеряет до 400°C (в отличие от моего до 100С). Для картинки доступно семь цветовых палитр (Арктика/Железо/Красный горячий/Радуга/Лава/Чёрный горячий/Белый горячий). Отображает максимум и минимум температуры, имеется возможность задать прямоугольную область для анализа средних значений. Настройки все сенсором на экране.

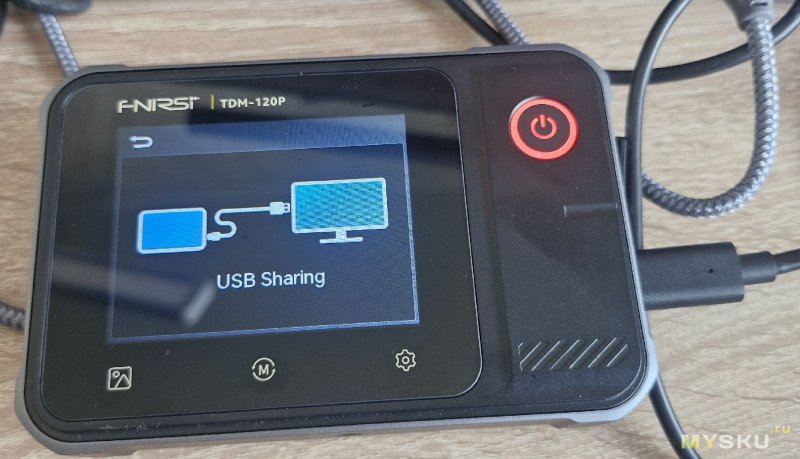

Доступ к термограммам при подключении ПК (открывает карту):

---

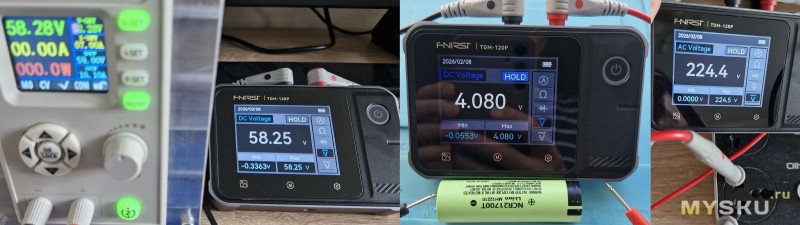

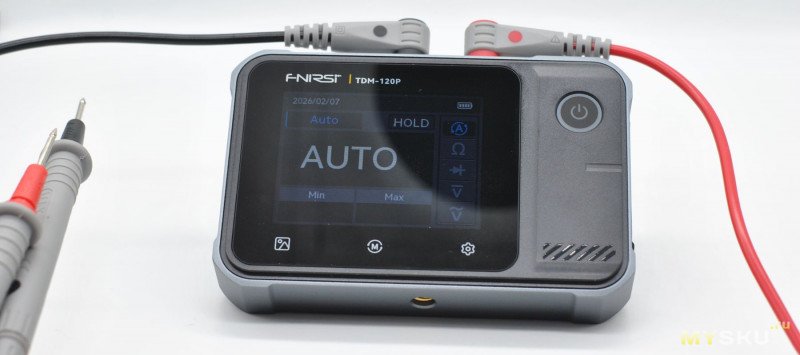

Теперь мультиметр.
По умолчанию авторежим, есть прозвонка цепи, заморозка показаний на экране (HOLD), и отображение мин/макс ряда измеряемых величин. Силу тока не измеряет! Напряжение измеряется DC до 1000 В, AC до 750 В, сопротивление до 19,999 МОм, емкость конденсаторов до 99.99 мкФ.

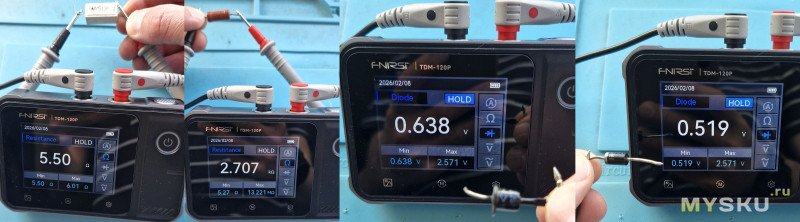

Проведем измерение обычных выводных компонентов:
Для первичной диагностики хватит.
Итог
Комбо измеритель FNIRSI TDM-120P — бюджетный инструмент для экспресс-диагностики, который сочетает базовые функции тепловизора и мультиметра. Прибор ориентирован на домашних мастеров и начинающих электронщиков, а не на профессиональных специалистов. FNIRSI выступает в бюджетном сегменте, ждать за эту цену ИК-матрицы тепловизора 160x120 глупо. Но как первый тепловизор почему бы и нет (можно купить и без мультиметра).
TDM-120P может использоваться для бесконтактного выявления/локализации перегретых участков (контакты, кабели, крупные компоненты), а мультиметр даёт числовые данные (напряжение, и сопротивление) и проверяет целостность цепи. Такое комплексное тестирование будет актуально в электротехнике и энергетике, ремонте электроники и бытовой техники и автомобильной диагностики. Управление сенсором привычное, в комплекте кейс.
Для этого товара действует купон на — 5$ FNSCD300 (до 24.05.2026)
Доставка из Китая.
Спасибо за внимание. Удачных покупок!
