На Али есть целый пласт вот таких сборных игрушек по сути из подножного мусора, но с познавательной составляющей. Иногда проще подсмотреть идею и собрать из того, что есть под рукой. Иногда — все же купить комплект. Сегодня — второй вариант. Купил, чтоб наглядно показать детям, что такое звук. Игрушка элементарна в сборке, но свою неделю славы она у нас в семье получила

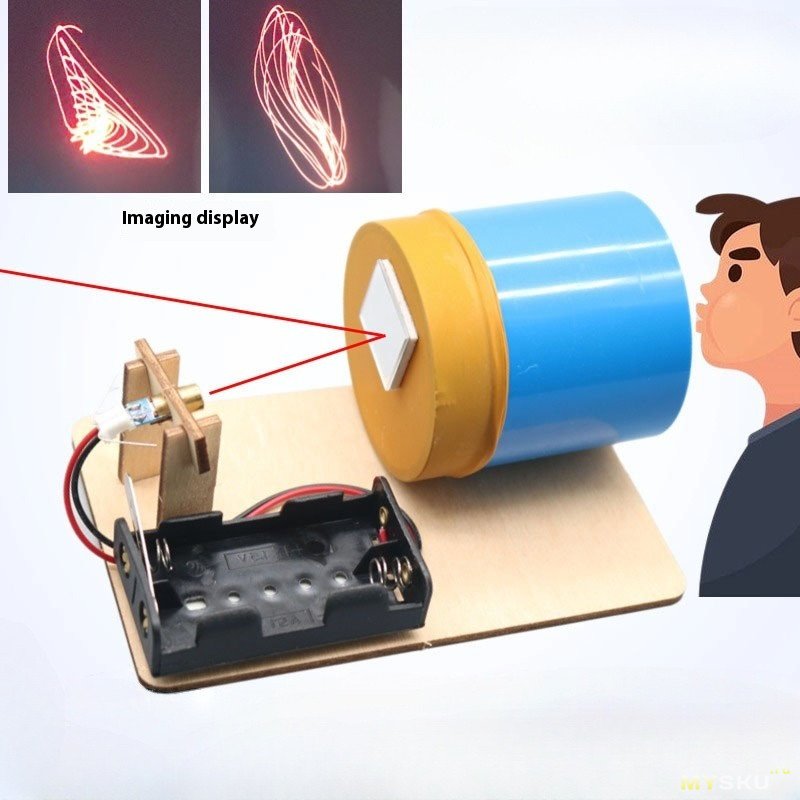

Принцип ее действия прост — лазер светит на мембрану с приклеенным кусочком зеркала. Когда вы своим голосом заставляете мембрану колебаться, отраженный луч рисует на стене разные узоры

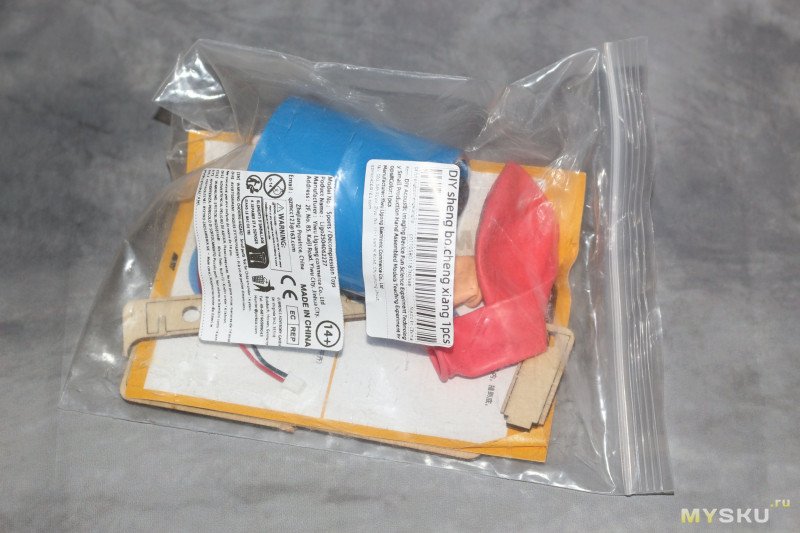

Комплект приехал в простом пакете с зип-локом.

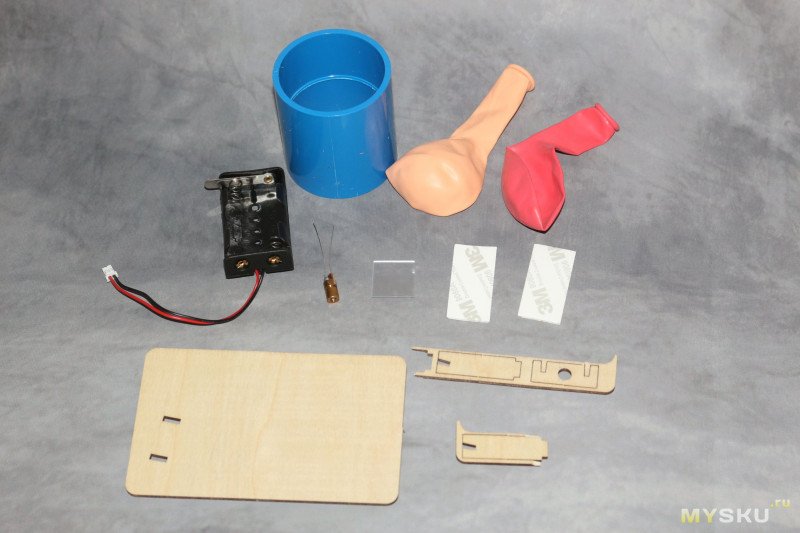

Что входит: несколько кусков фанеры с выпиленными лазером деталями, отрезок пластиковой трубы, два надувных шарика, кусок пластикового зеркала, пара фрагментов двухсторонней клейкой ленты, лазерный диод, холдер для 2-х батареек АА.

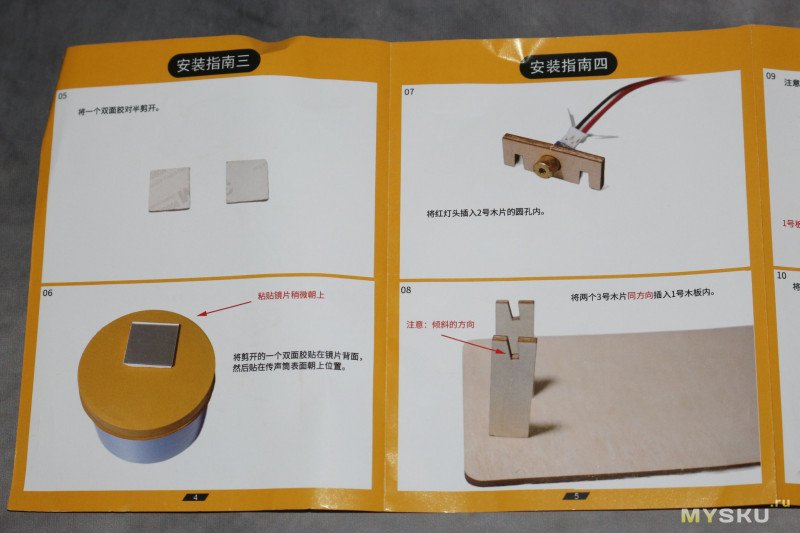

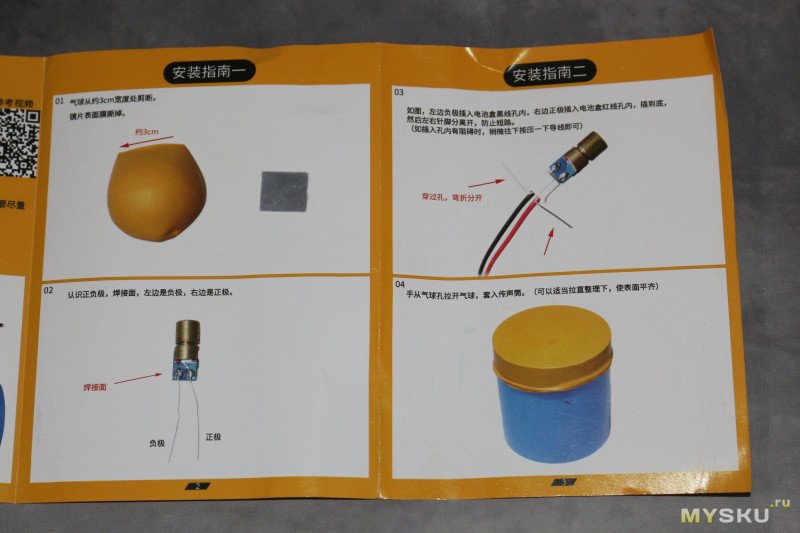

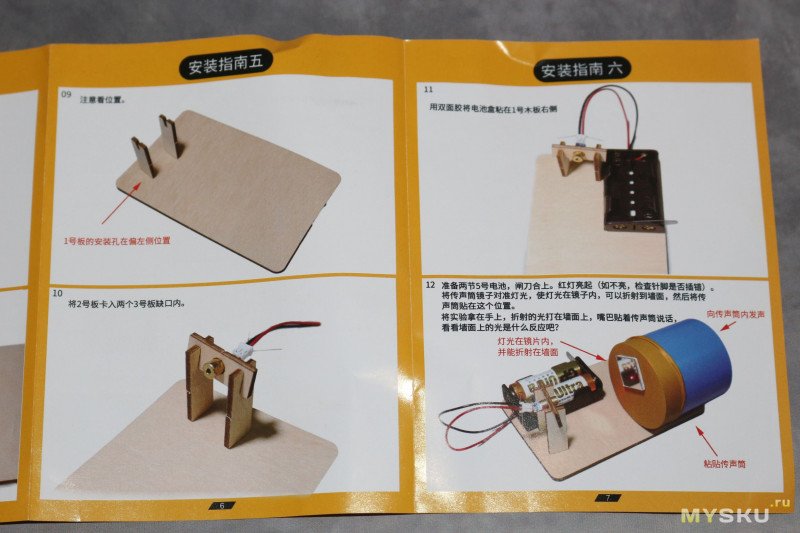

И еще инструкция — на китайском, но визуально понятная.

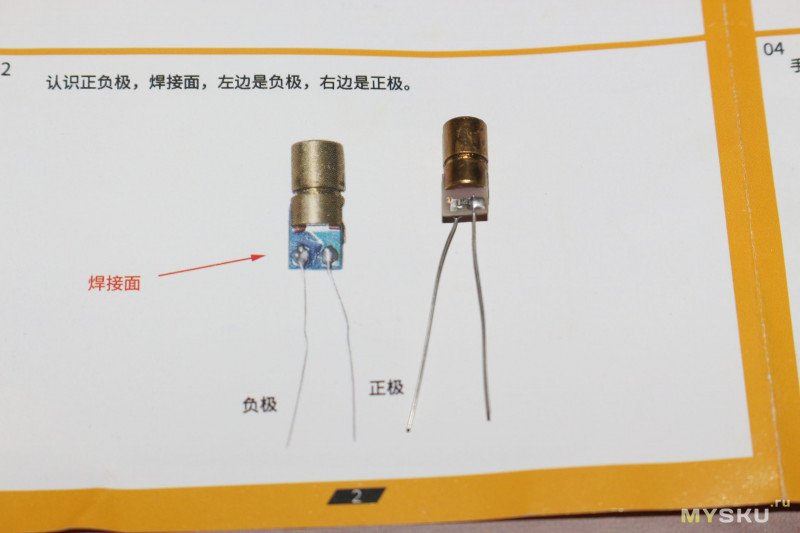

Единственный момент — лазер в инструкции и в комплекте визуально отличаются. Хорошо, что плюсовая ножка у него стандартно длиннее, так что с определением полярности вопросов не возникло.

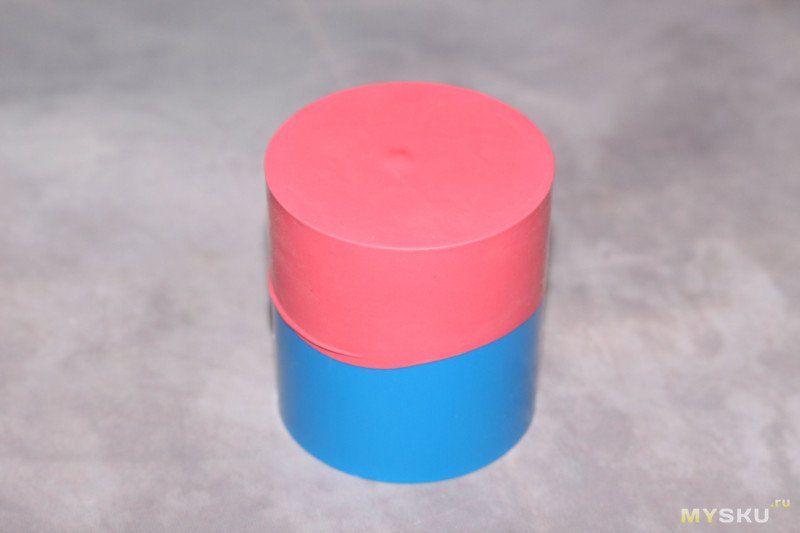

Собираем. Подрезал шарик до ширины 3 см, туго натянул его на трубу.

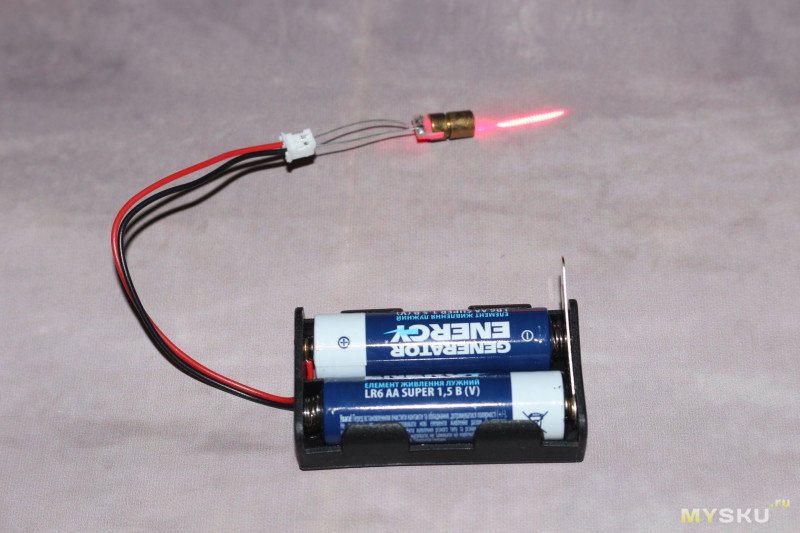

Собрал лазер, поставил его на основу и примерял, куда клеить зеркало на мембрану.

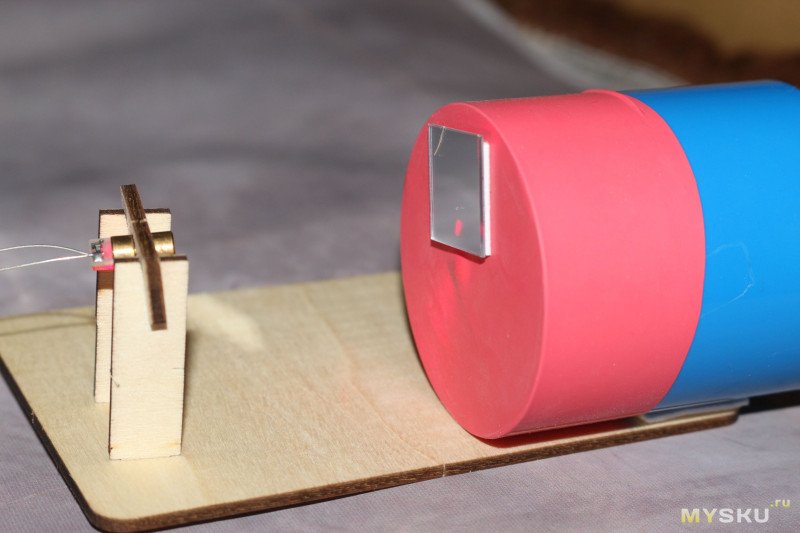

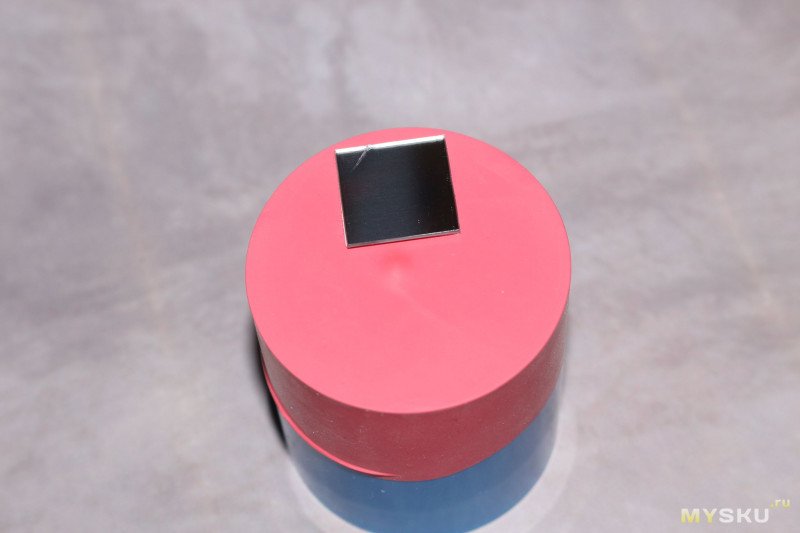

Приклеил зеркало, установил трубу на основу.

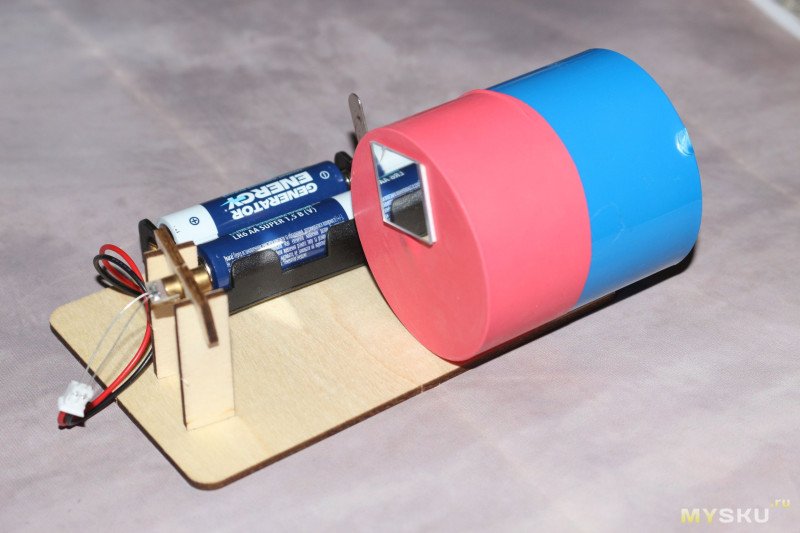

“Гиперболлоид” в сборе — выглядит максимально кустарно, но работает.
Ну а дальше осталось включить лазер, направить отраженный луч на ровную поверхность, плотно приложить открытый конец трубы ко рту и что есть мочи издавать разные звуки.

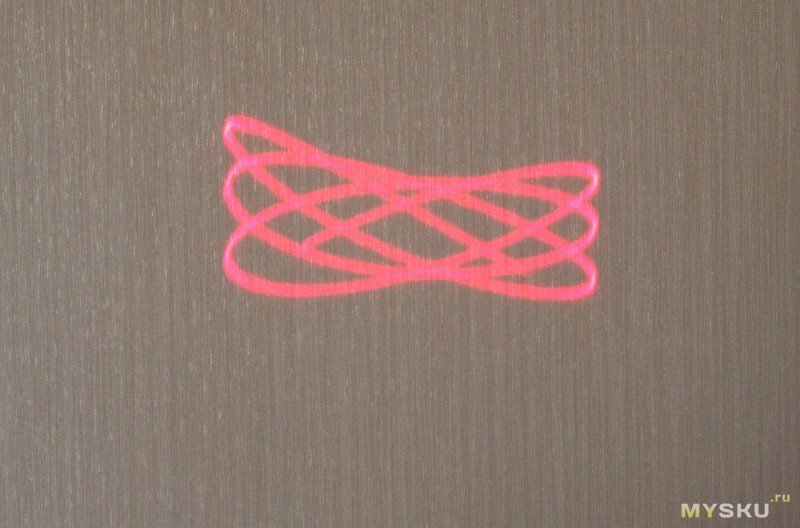

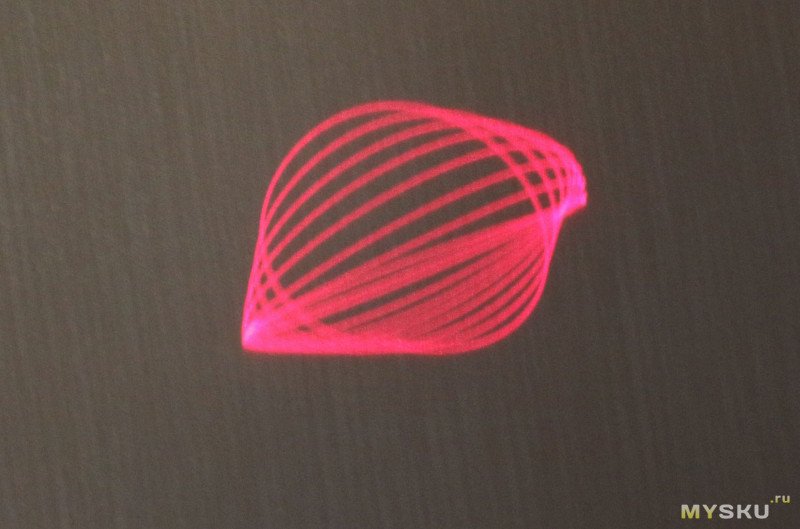

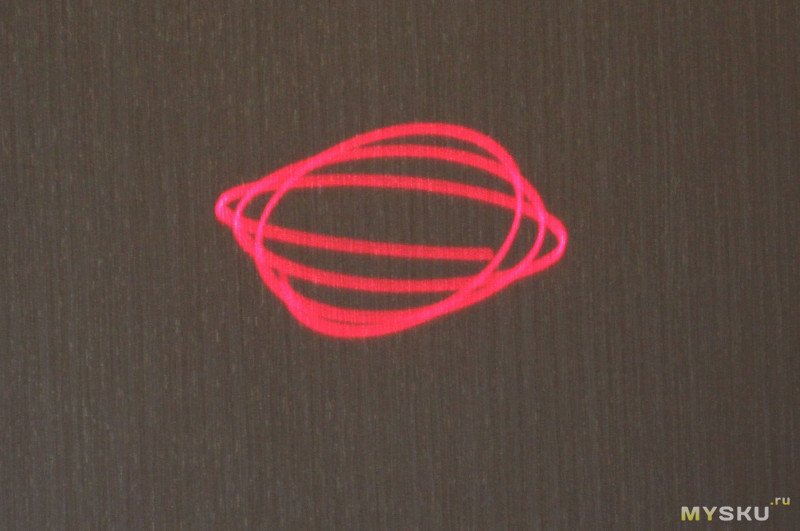

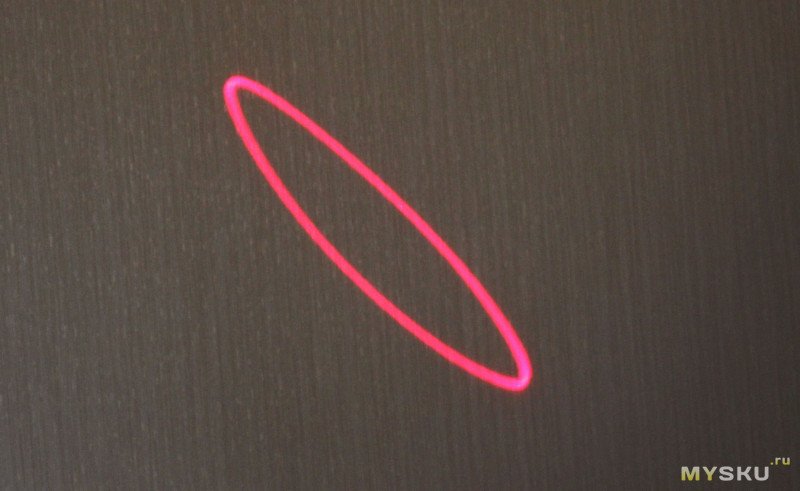

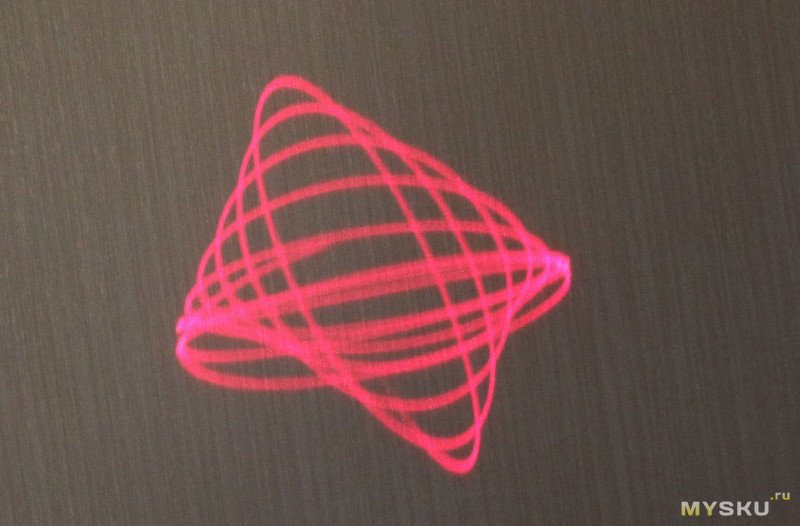

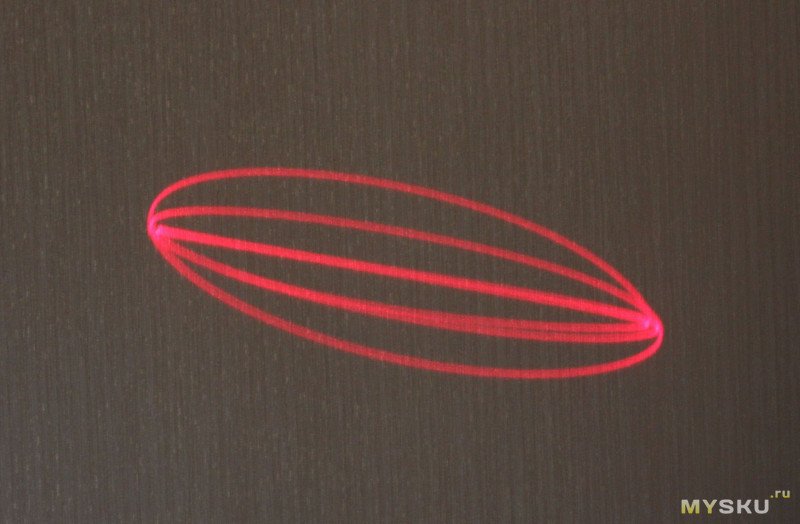

Результаты получаются довольно забавные — “чистые ноты” дают статичные фигуры в виде эллипсов разного диаметра и ориентации. Если менять тональность, то диаграммы получаются более сложными.
Для видео расширил “репертуар” — рычал, тарахтел и “пердел”; думаю соседи решили, что кому-то у нас дома поплохело. Напомнило: “и как животные рыча, юннаты славят Ильича”. В общем, предупреждаю — смотреть на свой страх и риск
Сначала думал, что можно будет использовать колонку. Но, как оказалось, чтоб получить рисунок достаточной амплитуды, источник должен быть одновременно мощным и маленьким, чтоб помещаться в трубу — причем желательно без зазоров. В общем, у меня такой колонки в хозяйстве не нашлось.
Что в итоге. Штука забавная и познавательная. Старшей дочке под шумок рассказал больше о природе звука, младшие сыновья пока что просто оторвались — так или иначе, получилось полезно и весело.
Принцип ее действия прост — лазер светит на мембрану с приклеенным кусочком зеркала. Когда вы своим голосом заставляете мембрану колебаться, отраженный луч рисует на стене разные узоры
Комплект приехал в простом пакете с зип-локом.
Что входит: несколько кусков фанеры с выпиленными лазером деталями, отрезок пластиковой трубы, два надувных шарика, кусок пластикового зеркала, пара фрагментов двухсторонней клейкой ленты, лазерный диод, холдер для 2-х батареек АА.
И еще инструкция — на китайском, но визуально понятная.
Единственный момент — лазер в инструкции и в комплекте визуально отличаются. Хорошо, что плюсовая ножка у него стандартно длиннее, так что с определением полярности вопросов не возникло.
Собираем. Подрезал шарик до ширины 3 см, туго натянул его на трубу.
Собрал лазер, поставил его на основу и примерял, куда клеить зеркало на мембрану.
Приклеил зеркало, установил трубу на основу.
“Гиперболлоид” в сборе — выглядит максимально кустарно, но работает.
Ну а дальше осталось включить лазер, направить отраженный луч на ровную поверхность, плотно приложить открытый конец трубы ко рту и что есть мочи издавать разные звуки.
Результаты получаются довольно забавные — “чистые ноты” дают статичные фигуры в виде эллипсов разного диаметра и ориентации. Если менять тональность, то диаграммы получаются более сложными.
Для видео расширил “репертуар” — рычал, тарахтел и “пердел”; думаю соседи решили, что кому-то у нас дома поплохело. Напомнило: “и как животные рыча, юннаты славят Ильича”. В общем, предупреждаю — смотреть на свой страх и риск
Сначала думал, что можно будет использовать колонку. Но, как оказалось, чтоб получить рисунок достаточной амплитуды, источник должен быть одновременно мощным и маленьким, чтоб помещаться в трубу — причем желательно без зазоров. В общем, у меня такой колонки в хозяйстве не нашлось.
Что в итоге. Штука забавная и познавательная. Старшей дочке под шумок рассказал больше о природе звука, младшие сыновья пока что просто оторвались — так или иначе, получилось полезно и весело.
Самые обсуждаемые обзоры
| +106 |
6689
53
|
| +36 |
2300
48
|
Но тогда уж лучше делать спирограф на трёх моторчиках, На lasers.org.ru была когда-то тема со спирографом на пикушке, с записью в память понравившихся рисунков.
P.S. прикольно смотреть, как китайцы реализуют и продают те штуки, которые 20 лет назад были прикольными самоделками.
Нужно найти нейтральную видеоплощадку на Муське — типа условно корейской, если она там есть.
Возьмите маленький моторчик, расположите его горизонтально. Так же, как лежит цилиндр с мембраной.

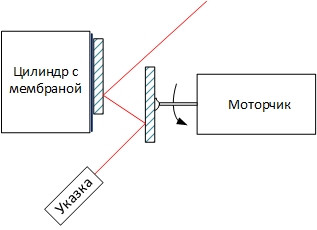

На ось моторчика с помощью термоклея-сопли прикрепите ещё одно зеркальце. И лазером светите сначала на него, а отражённую развёртку — уже на зеркальце на мембране.
