Друзья, всем привет!

Ранее я делал обзоры на различные датчики. Один из них был ориентирован на выявление концентрации невидимого врага — диоксида углерода (CO₂). Герой сегодняшнего обзора ориентирован на выявление концентрации невидимого убийцы — монооксида углерода (CO). Устройство является сигнализацией, которая способна спасти жизнь. Приглашаю ознакомиться с его особенностями и возможностями ↓

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Торговая марка: CCEsafety
• Модель: CA12
• Тип устройства: Детектор угарного газа (Carbon Monoxide Detector)
• Тип сенсора: Электрохимический
• Срок службы сенсора: 10 лет
• Диапазон измерений: 10–550 PPM
• Питание: 3 В (2 батарейки типа АА)
• Срок службы батареек: до 3 лет
• Энергопотребление:
• В режиме ожидания: < 35 мкА
• В режиме тревоги: < 70 мА
• Громкость сирены: > 85 дБ (на расстоянии 3 метров)
• Рабочая температура: от -10°C до +45°C
• Габариты: 120 x 74 x 31 мм
• Вес: 125 г
• Сертификация: CE, соответствует стандарту EN 50291-1:2018

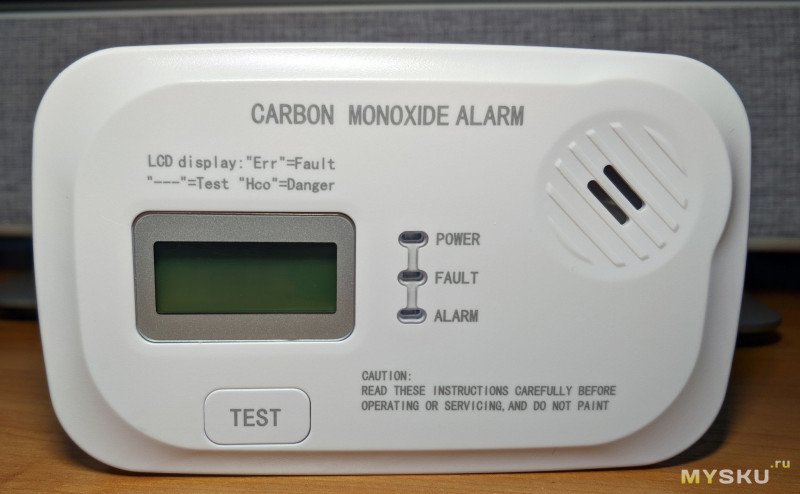

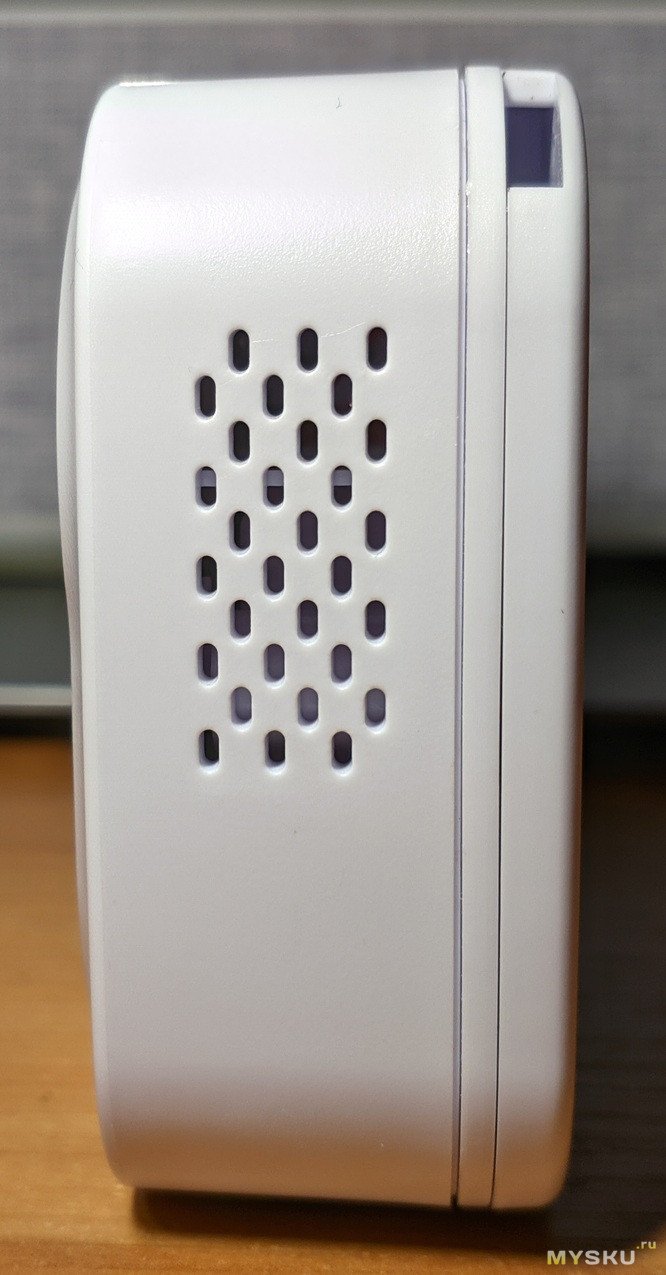

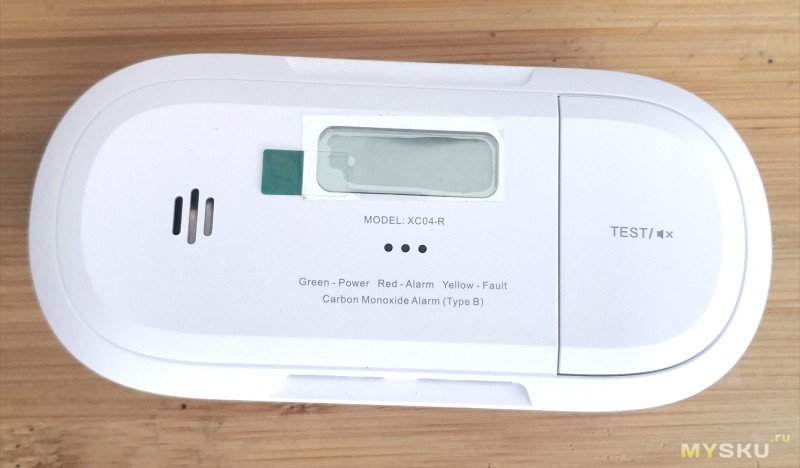

Внешний вид максимально «OEM-ный». Ничего особенного и примечательного: консервативный корпус белого цвета, ЖК-экран, кнопка тестирования, три сигнальных светодиода и отверстие динамика.

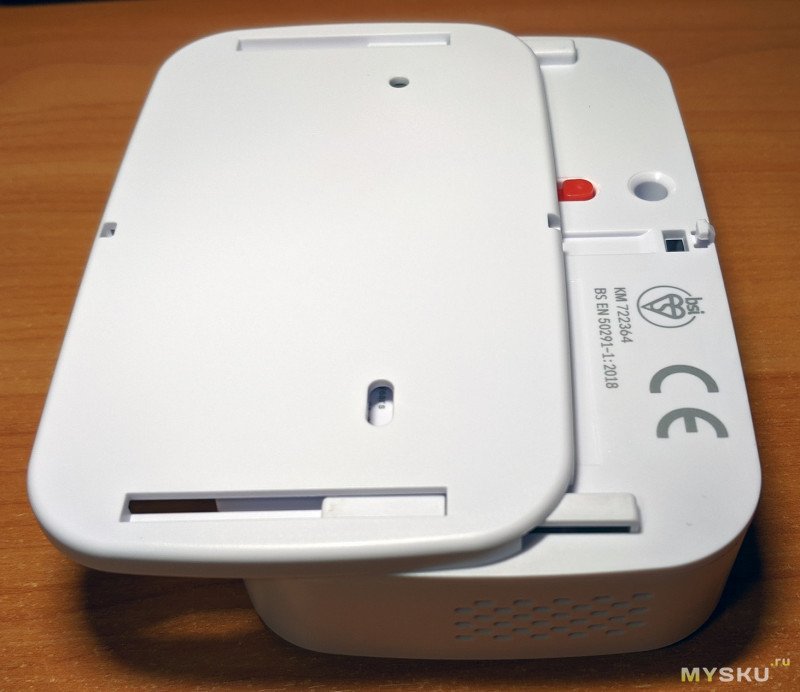

Система крепления мне понравилась. Крышка прикручивается к стене, а прибор, в свою очередь, пристёгивается к ней.

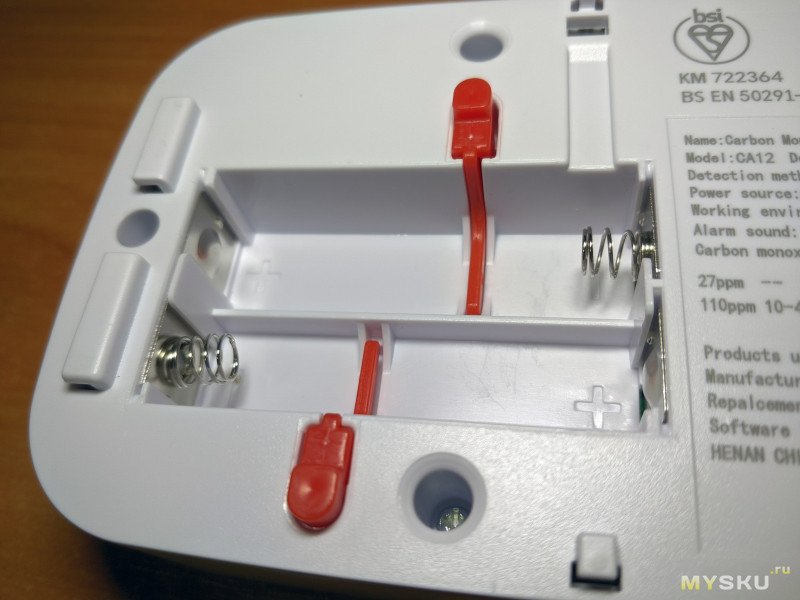

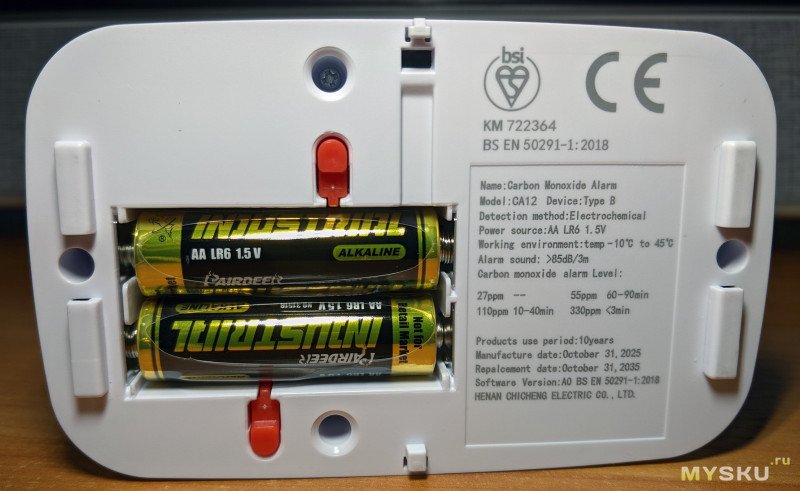

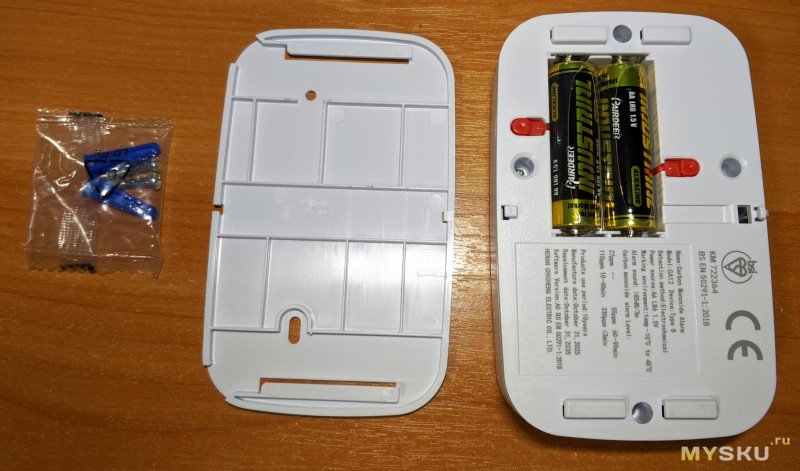

В батарейном отсеке есть два пружинных фиксатора. Как я понял, их функция только одна — «Пока-ёкэ», она же «защита от ошибки / защита от дурака». Это механизм, который делает невозможным неправильное выполнение действия. В данном случае если, скажем, при монтаже в тёмном гараже одна батарейка случайно вылетела или её забыли вставить, корпус не пристегнётся на крышке.

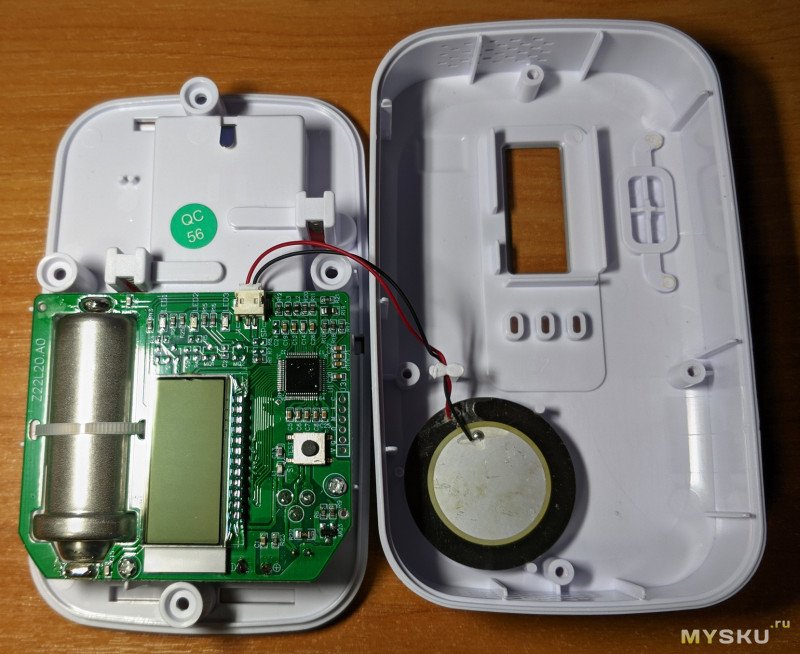

ВНУТРЕННИЙ МИР

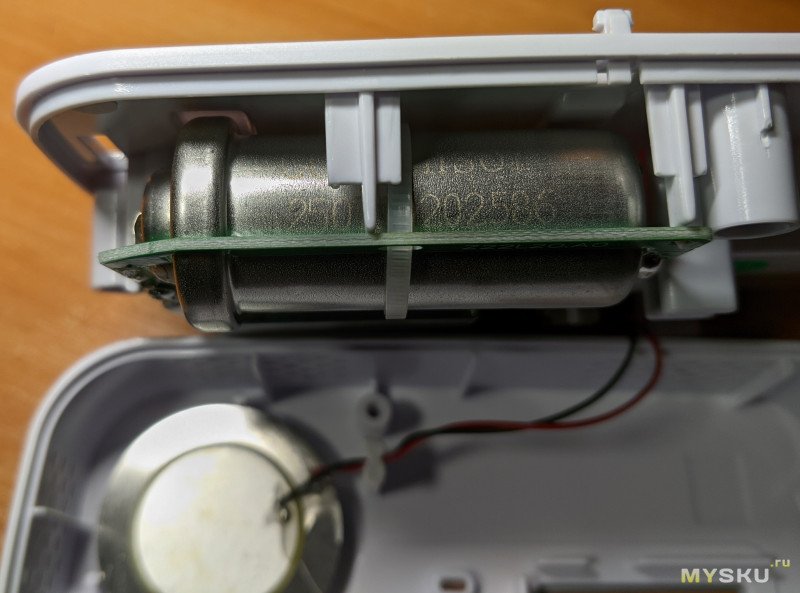

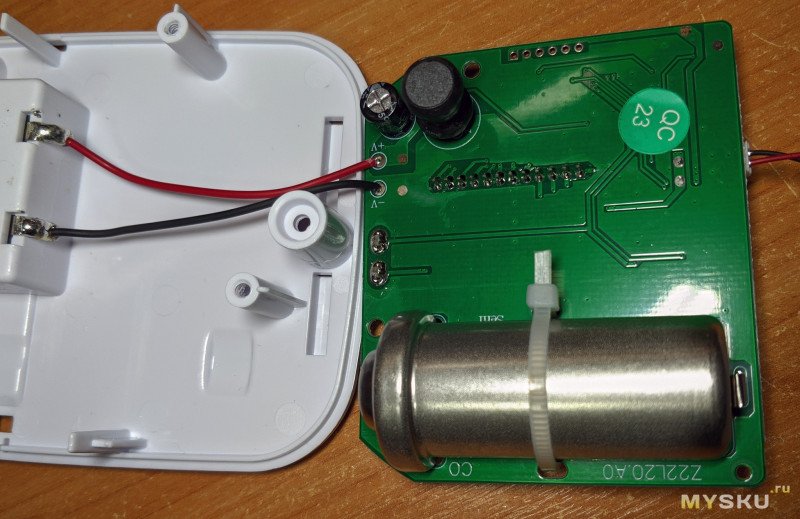

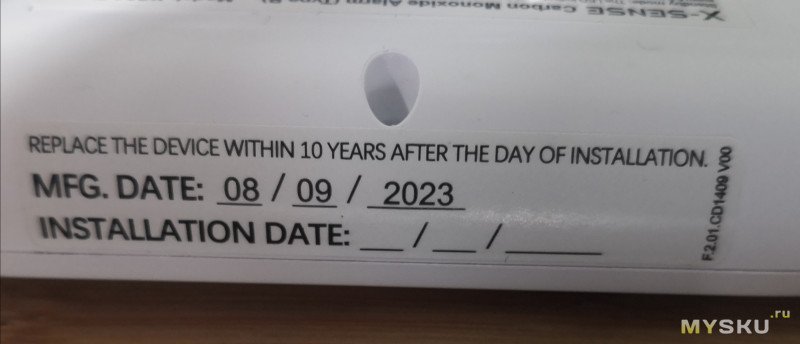

Ядром устройства является датчик в виде бочонка. А если точнее — электрохимическая ячейка, которая вырабатывает ток только тогда, когда в неё попадает угарный газ. Внутри находится раствор кислоты или соли. Со временем он постепенно испаряется или деградирует, даже если датчик просто лежит на полке. Как только электролит высыхает, химическая реакция становится невозможной. Также в процессе работы (при контакте с газом) рабочие электроды внутри сенсора окисляются. Чем чаще датчик «ловит» CO, тем быстрее расходуется его ресурс. Поэтому на самом датчике, как и на крышке корпуса, указан срок эксплуатации: 10 лет с момента производства (у обозреваемого устройства — до октября 2035 года). При этом устройство предупредит, если датчик выйдет из строя раньше этого времени.

ИНСТРУКЦИЯ

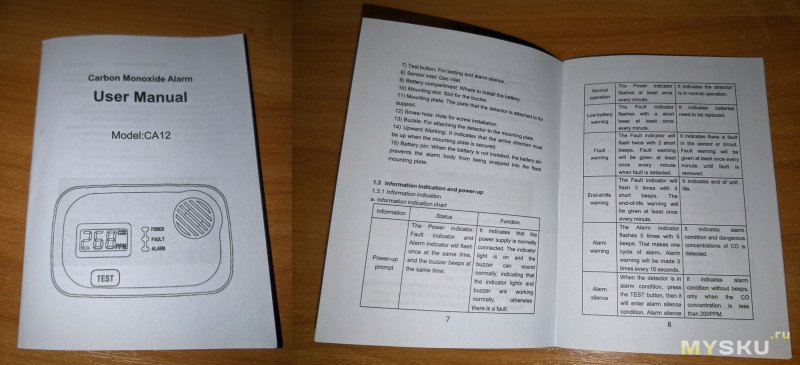

В комплекте достаточно исчерпывающая инструкция (на английском языке; русского, увы, нет). Из неё мы можем понять функционал устройства.

• Включение (Power-up): Все три индикатора (Power, Fault, Alarm) мигают один раз одновременно, звучит короткий звуковой сигнал. Это значит, что питание подключено, а светодиоды и зуммер исправны.
• Нормальная работа (Normal operation): Индикатор Power мигает зеленым (или синим) цветом минимум один раз в минуту. Значит, прибор на страже.
• Низкий заряд батареи (Low battery): Индикатор Fault мигает один раз в минуту вместе с коротким звуковым сигналом. Пора менять батарейки.
• Неисправность (Fault warning): Индикатор Fault мигает дважды, сопровождаясь двумя короткими сигналами каждую минуту. Это указывает на сбой в цепи или самом сенсоре.
• Конец срока службы (End-of-life): Индикатор Fault мигает 3 раза с тремя короткими сигналами каждую минуту. Сенсор выработал свой ресурс, прибор пора заменить.
• Тревога (Alarm warning): Индикатор Alarm мигает 5 раз с пятью сигналами. Этот цикл повторяется каждые 10 секунд. Обнаружена опасная концентрация CO!
• Режим беззвучной тревоги (Alarm silence): Если нажать кнопку TEST во время тревоги, звук выключится, но индикатор Alarm продолжит мигать. Работает только, если концентрация CO ниже 200 PPM. Беззвучный режим длится менее 10 минут.
• Низкая концентрация (Low CO concentration): Индикатор Alarm мигает 4 раза с четырьмя сигналами в более медленном темпе. Предупреждение будет повторяться каждые 5 минут в течение как минимум 3 минут. Обнаружен низкий уровень CO.
• Ручное тестирование (Testing): При нажатии кнопки TEST все три индикатора мигают по очереди, звучит один цикл тревоги. Если всё так — прибор в порядке.

То есть, как видим, устройство исчерпывающе сообщает о своей работе как звуковыми сигналами, так и световыми: при низком заряде батареек, при выходе датчика из строя, при обнаружении высокой концентрации.

СПРАВКА О МОНООКСИДЕ УГЛЕРОДА

Многие путают его с углекислым газом, но если второй просто заставляет нас чаще проветривать комнату, то первый — это настоящий «невидимка-убийца». У него нет запаха, цвета или вкуса, поэтому обнаружить его без приборов в бытовых условиях невозможно.

Как он появляется?

Угарный газ — это результат «неправильного» горения. Когда огню не хватает кислорода (плохая тяга, закрытая заслонка, забитый дымоход), вместо безобидного выхлопа начинает выделяться токсичный монооксид углерода. Дрова в камине, газ в колонке или бензин в двигателе — всё это потенциальные источники опасности.

В чем главная опасность для организма?

Химия процесса довольно коварна. Наша кровь переносит кислород с помощью гемоглобина. Но угарный газ связывается с гемоглобином в 200–300 раз охотнее, чем кислород. В результате отравления угарным газом, кровь фактически теряет способность «забирать» кислород и развозить его по органам. Наступает гипоксия (клеточное удушье), даже если вы находитесь в комнате с открытым окном, но уже успели «хватануть» дозу CO.

Первая помощь

Тут правило только одно: время работает против вас.

• Срочная эвакуация: Выводите (или выносите) пострадавшего на улицу немедленно.
• Вызывайте скорую. Помните, что обычного «подышать воздухом» может быть недостаточно, если связь COс кровью уже слишком прочная, может потребоваться медицинский кислород или барокамера.

ОСНОВНЫЕ СЦЕНАРИИ ИСПОЛЬЗОВАНИЯ ПРИБОРА

• Частный сектор и дачи с печным отоплением: Это сценарий №1. Если заслонку закрыть слишком рано, когда угли еще тлеют, CO пойдет в дом. Датчик в этом случае — единственный шанс проснуться.
• Квартиры с газовыми колонками или индивидуальным газовым отоплением: В старом жилом фонде колонки часто стоят в ванных или на кухнях. Если вытяжка засорится или возникнет «обратная тяга» (особенно зимой при плотно закрытых пластиковых окнах), концентрация CO поднимется за считанные минуты.
• Гаражи и мастерские: Если человек любит завести машину в гараже «чтобы прогрелась» или работает с бензоинструментом (генератор, мотоблок) в закрытом помещении — риск особенно высокий.
• Камины и зоны барбекю: Даже элитный камин может подвести, если дымоход забит сажей.

К сожалению, в холодное время года отравление угарным газом в сводках новостей — почти ежедневная история.

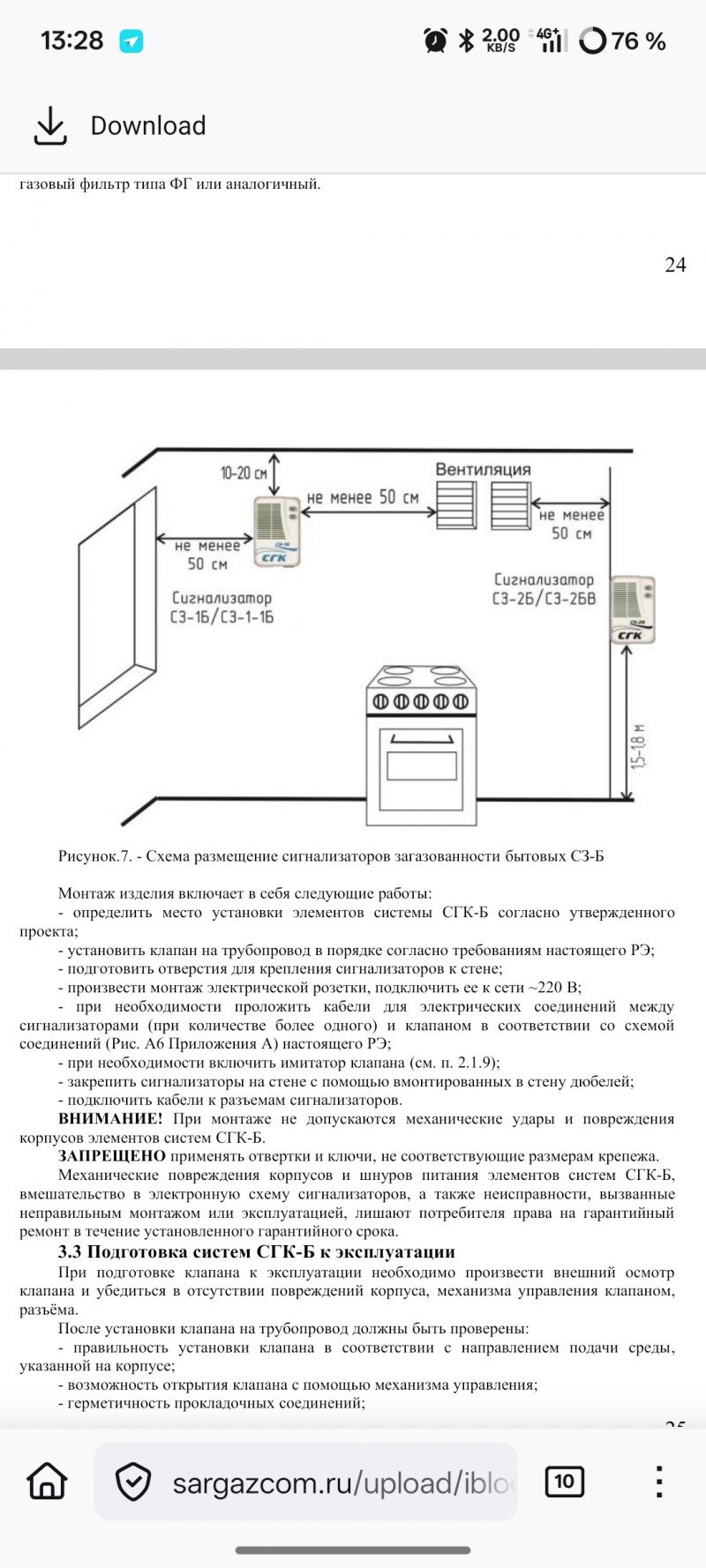

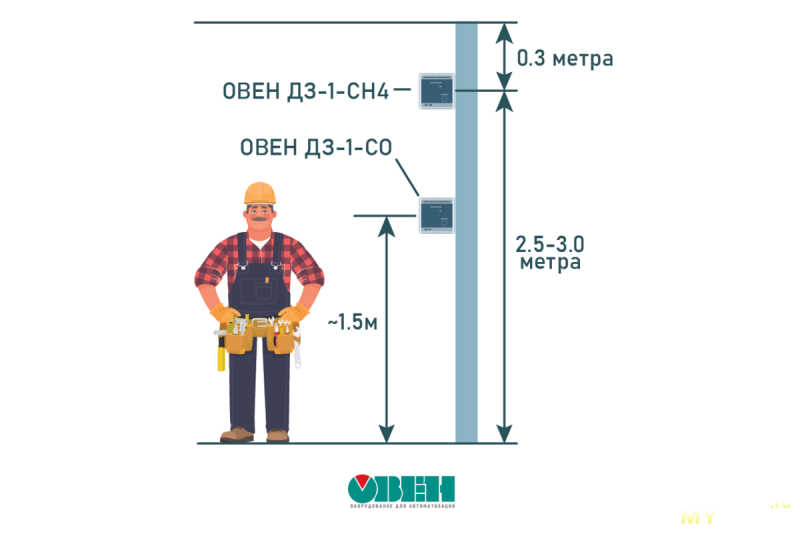

CO немного легче воздуха (или примерно равен ему по плотности), поэтому датчик CO, в отличие от датчиков бытового газа (метана/пропана), рекомендуют вещать на уровне глаз или чуть выше, но не у самого пола и не вплотную к потолку (в застойных зонах).

ТЕСТИРОВАНИЕ

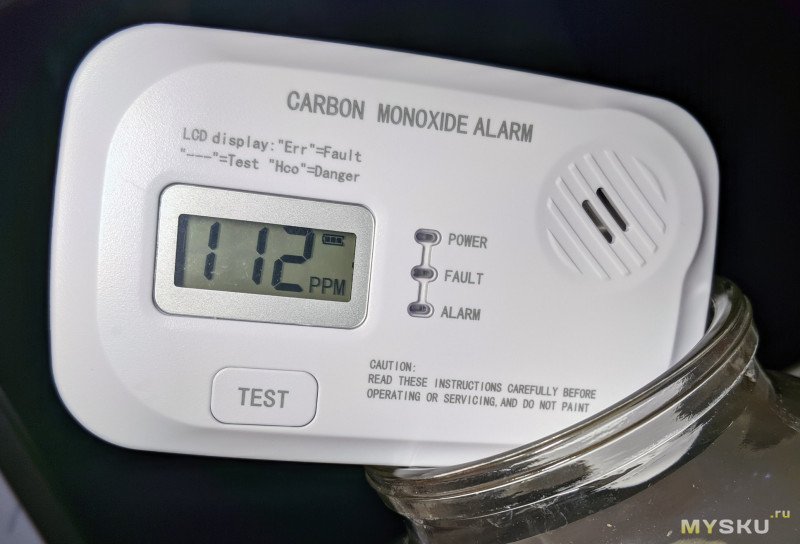

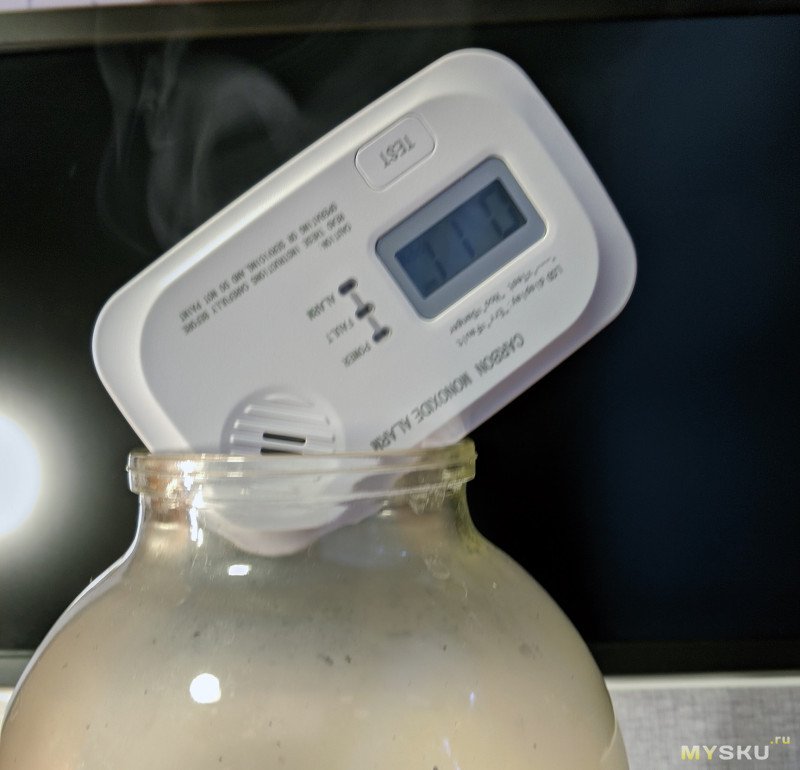

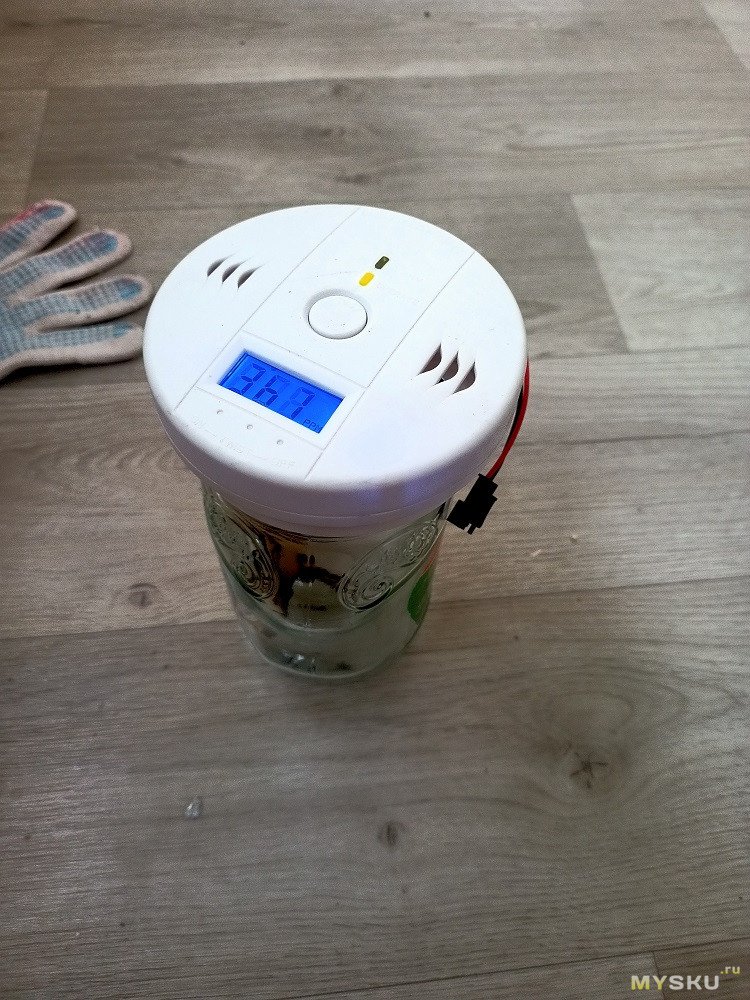

Для тестирования мне нужно было создать источник концентрации угарного газа. Им стала трёхлитровая банка с выгоревшей, тлеющей бумагой внутри. Значения стали быстро увеличиваться.

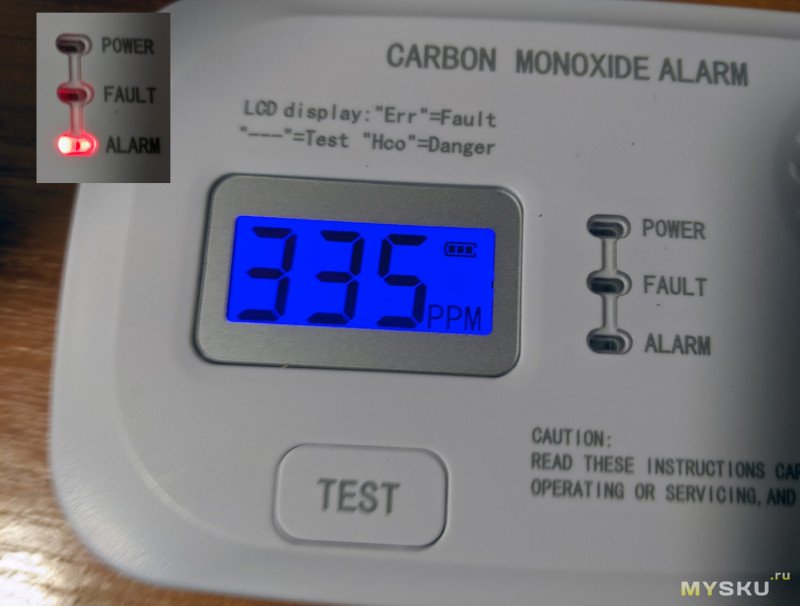

В один момент экран загорелся синим цветом, начала мигать лампочка и раздался звуковой сигнал. Я нажимал кнопку «тест», предварительно закрывая отверстие динамика, поэтому я знал, что прибор громкий. Но здесь я как-то расслабился, и это было настолько внезапно, что я подпрыгнул на стуле. Мне сложно передать словами, насколько громкий этот зуммер. Это, собственно, и требуется от данного прибора: от такого сигнала весь дом проснётся очень быстро, а если днём — то тем более реакция на повышенную концентрацию будет своевременной.

ИТОГИ:
Прибор в целом интересный и нужный, особенно если в доме/квартире индивидуальное газовое или печное отопление либо газовая колонка. На вид абсолютно непримечательный, но это от него и не требуется. Главное, что он громкий, достаточно автономный (батареек хватит на 3 года, а учитывая срок эксплуатации в 10 лет, менять придётся 2 раза), а также то, что в него заложена хорошая самодиагностика: если с прибором что-то не так, он будет об этом оповещать, и это будет практически невозможно проигнорировать.

Базовая цена $21 — $2 за заказ $15+, а так же -2$ по купону CCECA12 = $17

Я прикладываю максимум усилий и много времени, чтобы мои обзоры были полезными и интересными. Если этот обзор вам понравился — поддержите его плюсом, мне будет очень приятно. А ещё — это отличная мотивация для меня писать ещё больше и качественнее для вас.

Всем хорошего настроения, позитива, добра и мира!
