Датчик угарного газа CCEsafety CA12. Безопасность превыше всего!

Есть замечательный документальный фильм «Счастливые люди» (снят в 2007 г). Фильм показывает жизнь охотников и рыболовов в селе Бахта (Туруханский район, Красноярского края).

Местные жители не зависят от государства или благ мегаполиса — их выживание и достаток зависят исключительно от собственных навыков, тайги и Енисея. Электричество от дизеля, связь по рации, мобильных телефонов нет. Люди живут рыбалкой и охотой, т.е. рекой и лесом.

Поселок на 50 дворов, население — человек 300. Здесь отопление только печное. Зимой в Бахте топят по четыре раза в день ибо мороз стоит крепкий, температура достигает -45С градусов. Вы спросите, как это связано с «героем обзора»? Отвечу, что связь самая прямая — датчик угарного газа CCEsafety CA12 явно пригодился бы жителям Бахты. И не только им. Он остро необходим там, где есть печи, газовые колонки, котлы, генераторы.

Устройство весьма полезное, автономное. Двух батареек хватает на три года, а срок службы CO-элемента составляет 10 лет. В городских условиях или в частном секторе тоже «станет на страже», например, у владельцев авто в гараже.

Осторожно! Угарный газ!

Чем опасен угарный газ и про датчик CCEsafety CA12 уже рассказывалось в обзоре от автора emtec92. Возможно мой обзор расширит ваши знания.

Угарный газ (CO, Carbon Monoxide) образуется при неполном сгорании топлива, когда кислорода недостаточно для полного превращения углерода в углекислый газ (CO₂).

При этом угарный газ бесцветный, не имеет запаха и вкуса, не раздражает глаза и дыхательные пути и немного легче воздуха.

Самое опасное, что CO связывает гемоглобин примерно в 200–250 раз сильнее, чем кислород. После этого эритроциты не могут доставлять кислород в мозг, сердце и другие органы. Начинается кислородное голодание — человек теряет сознание, засыпает. Часто люди думают, что просто устали. При высокой концентрации угарного газа наступает смерть.

Чаще всего угарный газ возникает в местах сгорания топлива, а именно там, где расположены:
* Газовые колонки
* Газовые котлы
* Печи и камины
* Мангалы и угли
* Автомобиль в гараже

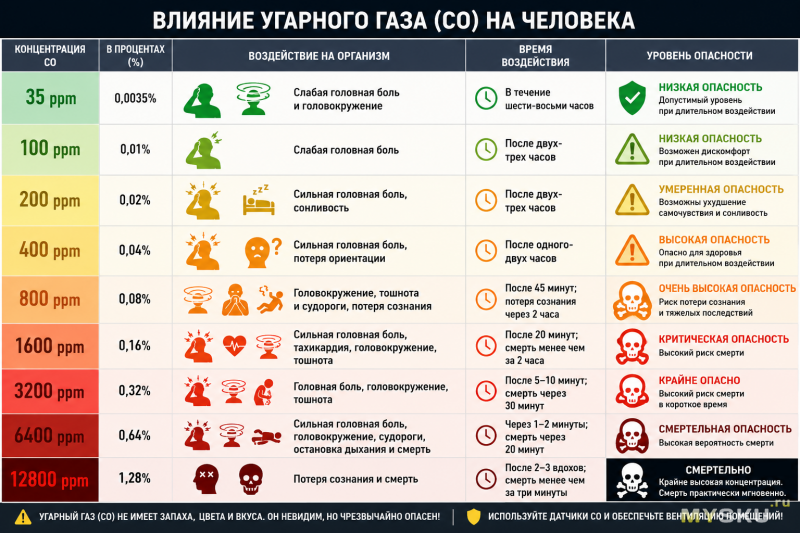

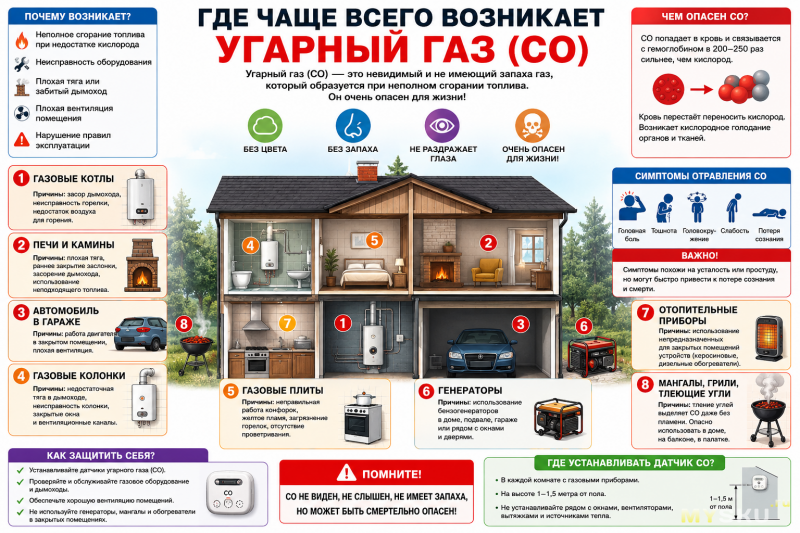

Угарный газ может появится при сгорании бензина, газа, дров, угля, дизельного топлива, пеллет и т.д. В каждом конкретном случае причины его высокой концентрации могут быть разными — от неполного сгорания топлива до плохой вентиляции. Чтобы «не тянуть кота за хвост» и не утомлять читателя все это свел в картинку с инфографикой.

Решение проблемы — установка датчика CO. В быту оптимальное место установки для датчика CCEsafety CA12 — на стене на высоте примерно 1–1,5 м от пола, в помещении с котлом, колонкой или печью, но не вплотную к источнику тепла и не возле окна.

Устройство CCEsafety CA12 постоянно измеряет параметр PPM и включает тревогу до критического отравления. Скажу сразу, что звуковой сигнал звучит очень громко!

Параметр PPM — это единица измерения концентрации газа в воздухе. Расшифровывается как Parts Per Million или «частей на миллион». То есть показывает, сколько молекул газа содержится в миллионе молекул воздуха.

Итак, с теорией разобрались, перехожу к практике.

Распаковка и комплектация

Устройство CCEsafety CA12 упаковано в простую белую коробку из тонкого картона. Будто говорит, что он в особой рекламе не нуждается. Это прибор безопасности, по аналогии как УЗО или дифавтомат.

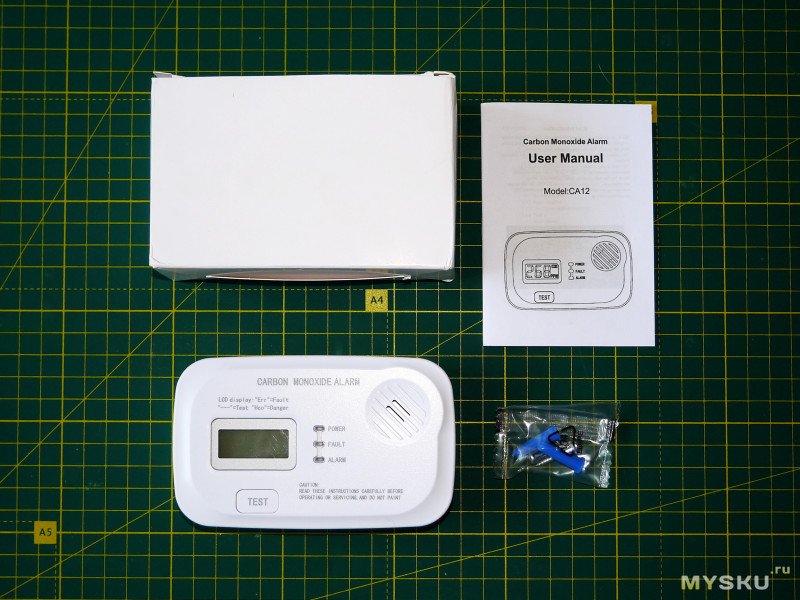

Комплектация аскетична — само устройство, дюбеля для крепления на стену и бумажная инструкция на английском языке.

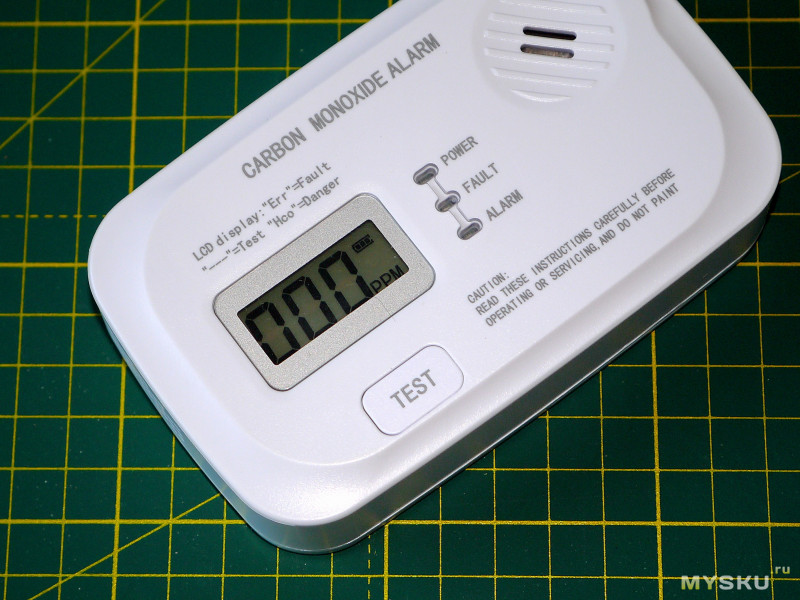

Сам прибор весьма компактный, размером со смартфон, только толще — по форме «кирпичика» с закругленными краями.

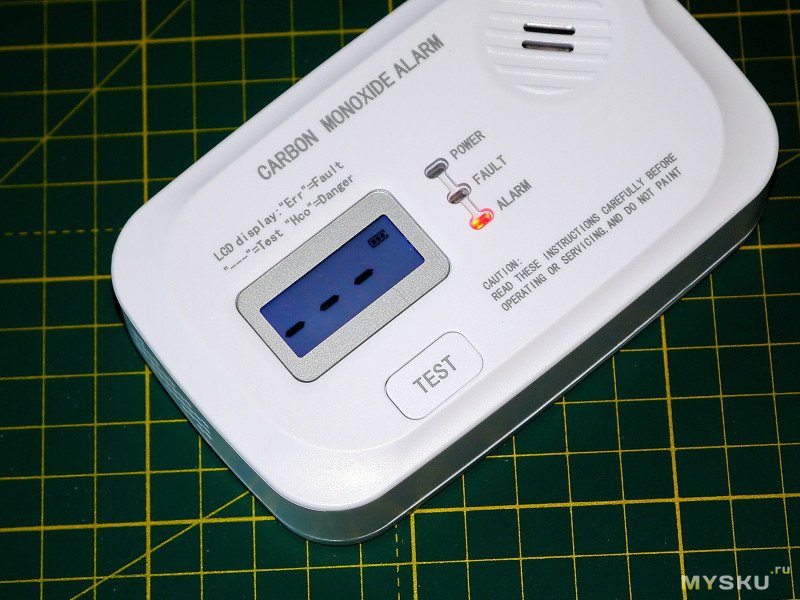

Корпус выполнен из белого, прочного пластика. На ощупь приятный. Люфтов нет, кнопка TEST нажимается тактильно приятно и четко. Экран отлично читается, LCD-дисплей с подсветкой. Подсветка включается во время тревоги. Тут же расположены три светодиода и щели для пьезоизлучателя (зуммера).

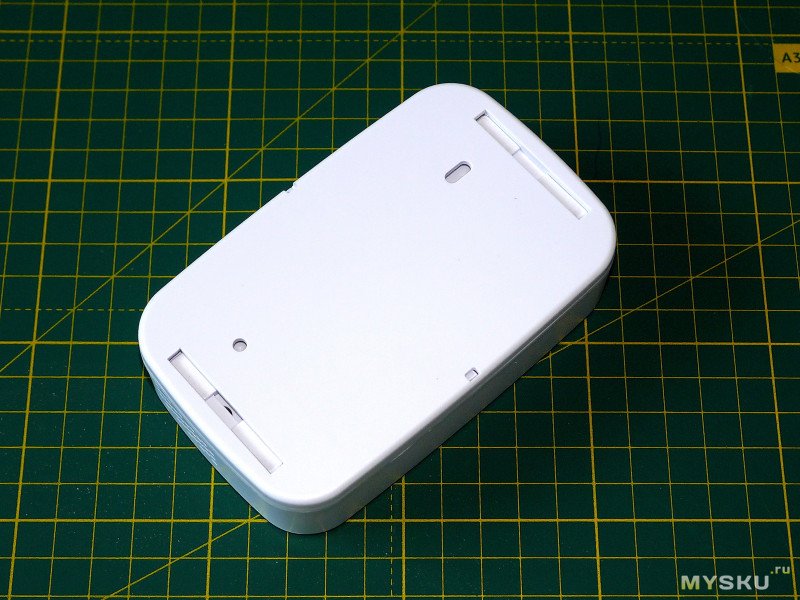

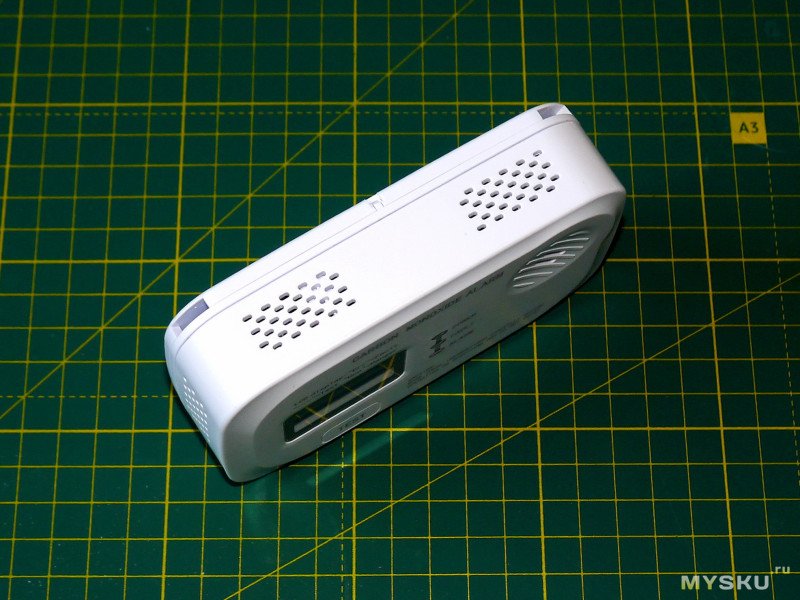

По периметру корпуса расположены отверстия. Они несут двойную функцию — контрольный забор воздуха и дополнительный отвод звукового сигнала. С тыльной стороны находится крышка крепления. Достаточно сдвинуть/сместить вверх и появляется доступ к батарейному отсеку.

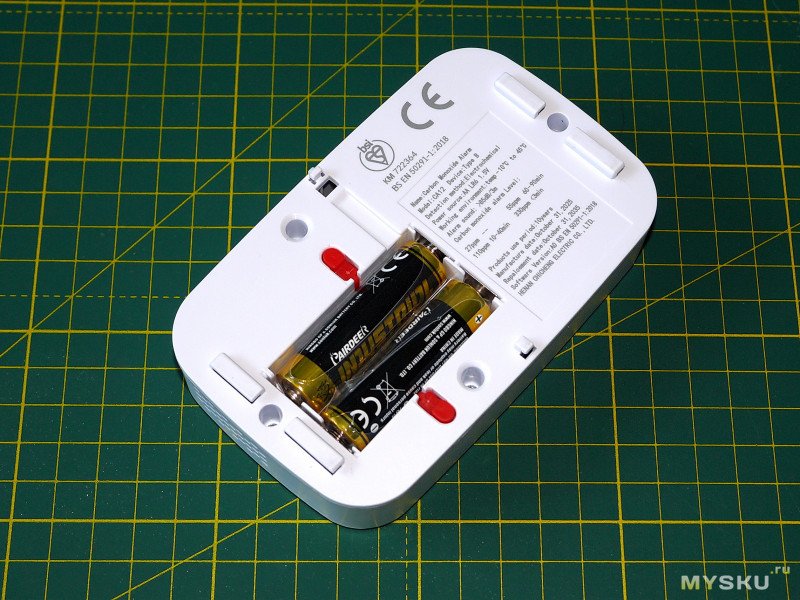

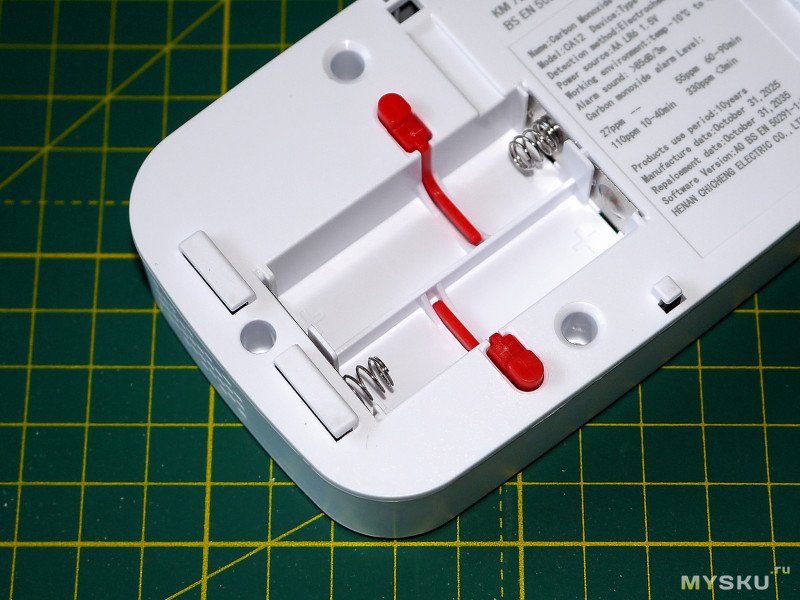

Батарейный отсек рассчитан на два элемента типа АА. Рядом с батарейным отсеком перечислены основные технические параметры датчика. Интересно реализован «защитный механизм» отсека — крышка крепления не закроется, если в отсеке отсутствуют батарейки. Это не дадут сделать два красных пластиковых рычага.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

* Модель: CCEsafety CA12
* Тип устройства: бытовой датчик (сигнализатор) угарного газа CO
* Принцип работы: электрохимический сенсор CO
* Питание: 2 батарейки AA (3 В)
* Потребление тока в режиме ожидания: < 35 мкА
* Потребление тока в режиме тревоги: < 70 мА
* Громкость сирены: около 85 дБ (на расстоянии 3 м)
* Отображаемая концентрация СО: от 10 до 550 ppm
* Дисплей: LCD, с подсветкой
* Световая индикация: светодиодная (зеленый / желтый / красный)
* Размеры: 120×74×31 мм
* Масса: около 125 г
* Сертификация: евростандарт EN50291-1:2018
* Срок службы батареек: до 3 лет

Прибор включается сразу, как только вставлены батарейки. В режиме ожидания и мониторинга воздуха периодически (раз в минуту) мигает зеленый светодиод POWER.

Режимы работы описаны в инструкции (спасибо emtec92 за перевод).

Включение (Power-up)
Все три индикатора (Power, Fault, Alarm — Питание, Ошибка, Тревога) мигают один раз одновременно, звучит короткий звуковой сигнал. Это говорит, что питание подключено, а светодиоды и зуммер исправны.

Нормальная работа (Normal operation)
Индикатор Power мигает зеленым цветом минимум один раз в минуту. Значит, прибор «стоит на страже».

Низкий заряд батареи (Low battery)
Индикатор Fault мигает один раз в минуту вместе с коротким звуковым сигналом. Пора менять батарейки.

Неисправность (Fault warning)
Индикатор Fault мигает дважды, сопровождаясь двумя короткими сигналами каждую минуту. Это указывает на сбой программы или ошибку сенсора.

Конец срока службы (End-of-life)
Индикатор Fault мигает три раза с тремя короткими сигналами каждую минуту. Сенсор выработал свой ресурс, прибор пора заменить.

Тревога (Alarm warning)
Индикатор Alarm мигает 5 раз с пятью сигналами. Этот цикл повторяется каждые 10 секунд. Обнаружена опасная концентрация CO.

Режим беззвучной тревоги (Alarm silence)
Если нажать кнопку TEST во время тревоги, звук выключится, но индикатор Alarm продолжит мигать. Работает только, если концентрация CO ниже 200 PPM. Беззвучный режим длится менее 10 минут.

Низкая концентрация (Low CO concentration)
Индикатор Alarm мигает 4 раза с четырьмя сигналами в более медленном темпе. Предупреждение будет повторяться каждые 5 минут в течение как минимум 3 минут. Обнаружен низкий уровень CO.

Тестирование (Testing)
При нажатии кнопки TEST все три индикатора мигают по очереди, звучит один цикл тревоги. Повторное нажатие отключает тревогу.

Для проверки работы датчика нажал на кнопку TEST. Моментально включилась подсветка экрана, засветился красный светодиод ALARM и раздался тревожный сигнал. Повторюсь, звук очень громкий. Находится рядом в момент тревоги — еще то испытание, «разбудит даже мертвого» (сорри, за черный юмор).

Что внутри?

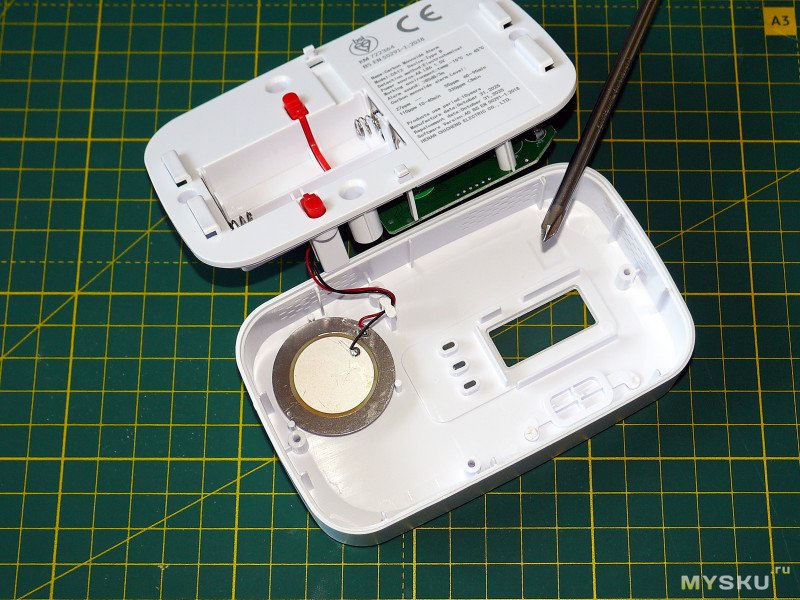

Вскрыть прибор очень легко и просто потому как задняя крышка закреплена на  крестовидных винтах. Посмотреть на «потрошки» всегда очень интересно.

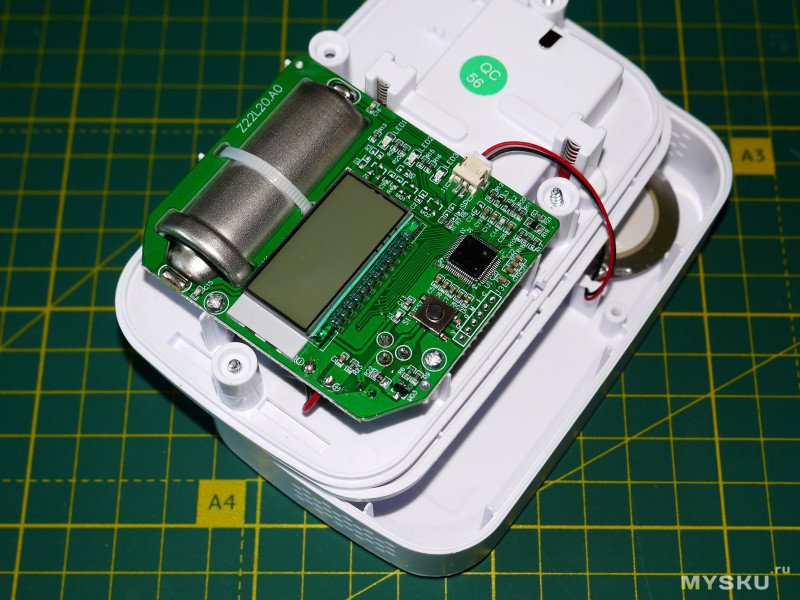

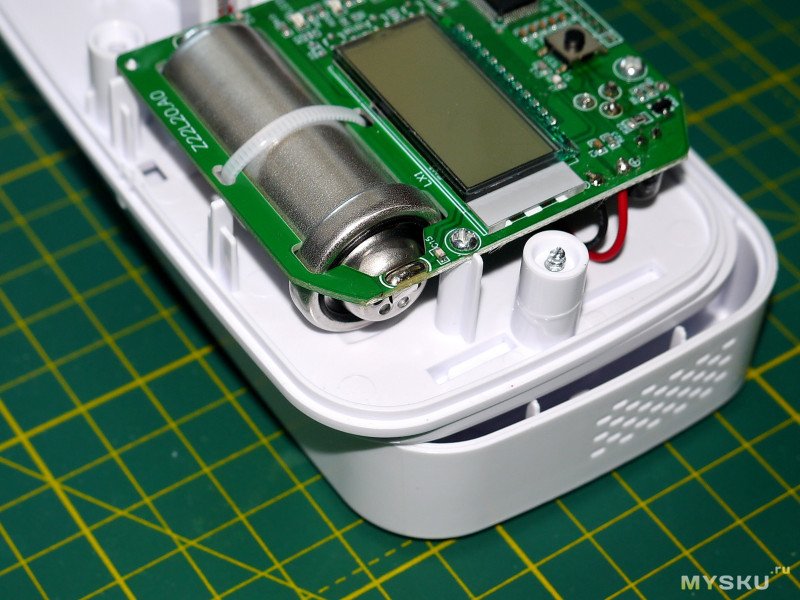

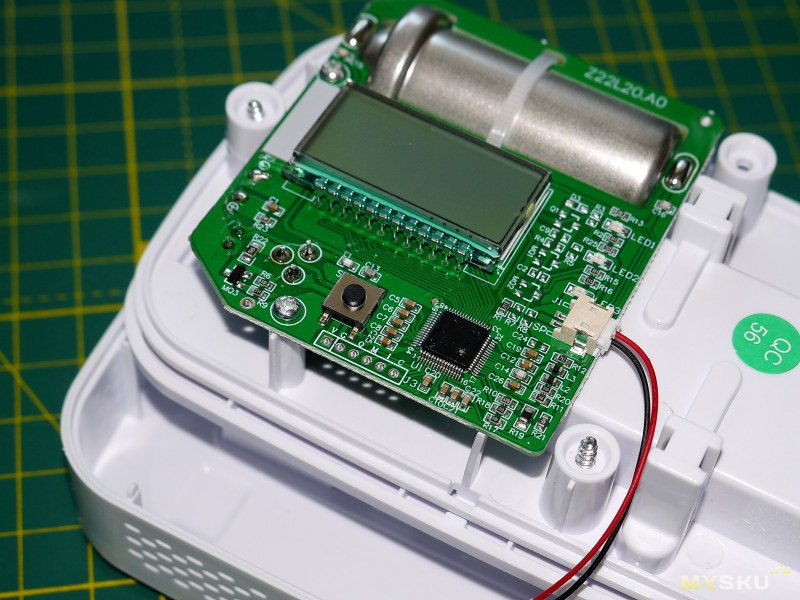

Перед взором предстает печатная плата, на ее лицевой стороне напаяны элементы индикации (светодиоды), кнопка самодиагностики, чип микроконтроллера (наименование скрыто производителем), LSD дисплей.

Сверху над дисплеем в разрезе платы установлен электрохимический сенсор цилиндрической формы. Судя по размерам, это полноценный детектор CO стандарта EN50291. У него довольно крупная камера, что гарантирует стабильность работы, длительный срок службы и высокую чувствительность. Вероятнее всего здесь используется OEM-сенсор марки Hanwei, Winsen, Zhengzhou или Winsen ME-series со сроком службы от 7 до 10 лет.

Плата чистая, отмытая и, кроме того, сверху покрыта защитным лаком. К пайке придраться невозможно, тут она выполнена на «отлично». Припой ровный, блестящий.

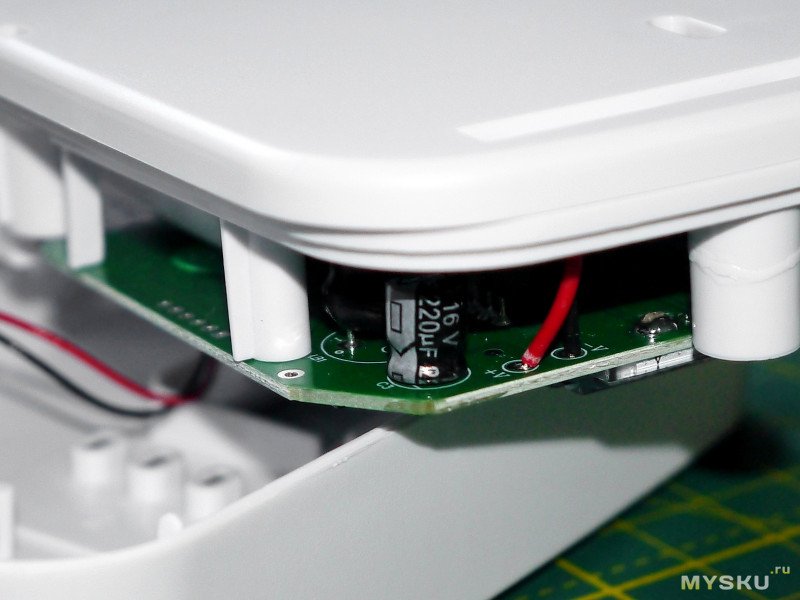

Фильтр питания реализован на дросселе и электролитическом конденсаторе 220 мкФ 16в.

Реальная проверка уровня CO

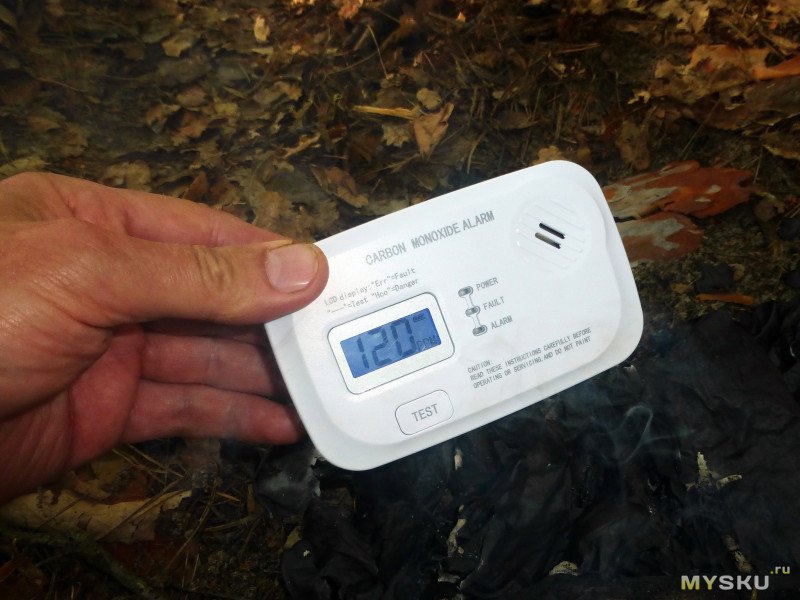

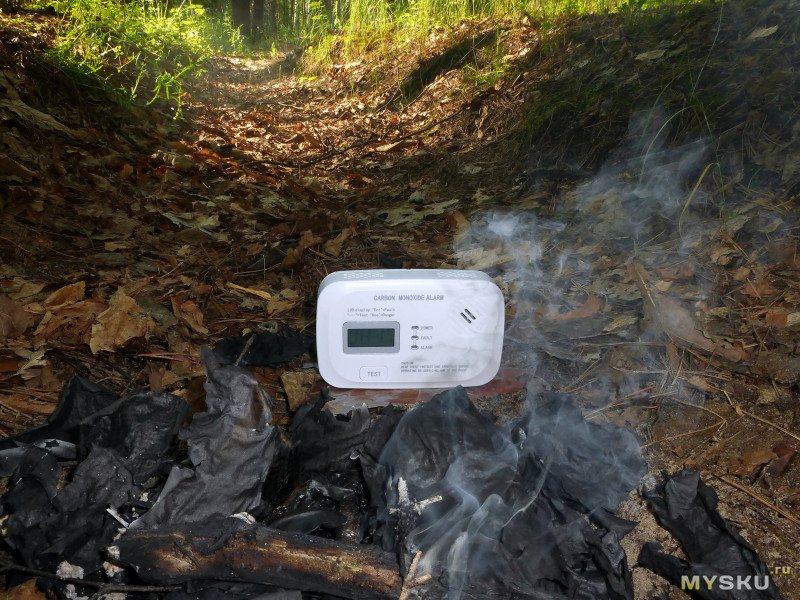

Чтобы испытать датчик в деле, иду в лес. Участок земли расчищаю от листьев и хвои, выкапываю лунку. Собираю сухой хворост и мелкие сосновые ветки. Все это безобразие помещаю в лунку, поджигаю и рядом с зарождающимся костром располагаю «стража» CCEsafety CA12.

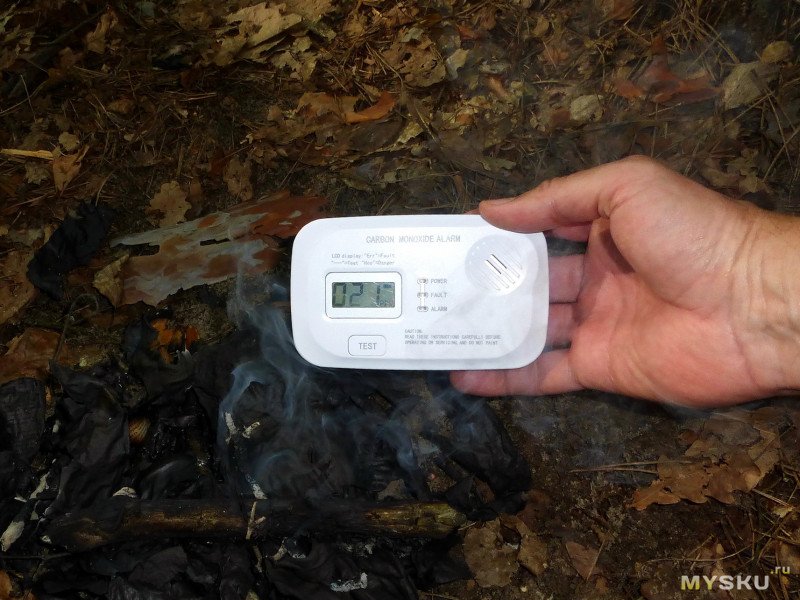

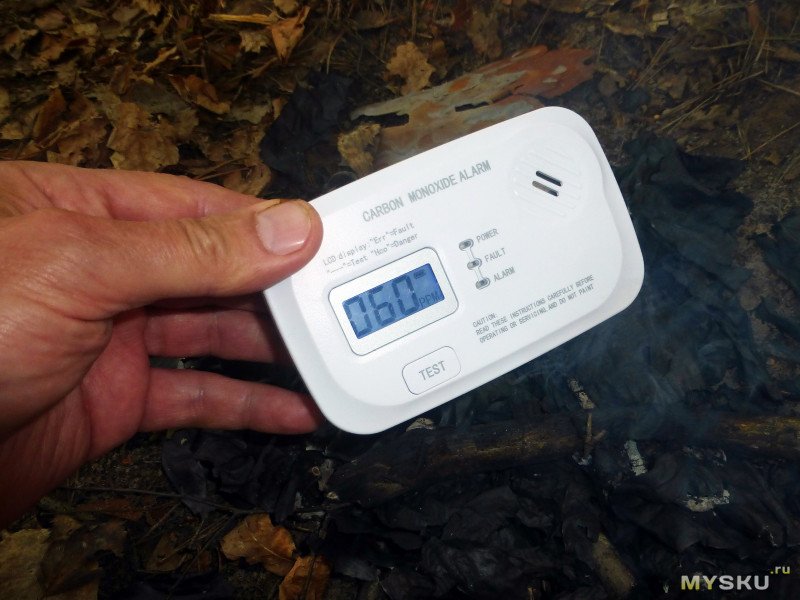

Поначалу ничего не происходит. На белый дым датчик не реагирует — подносил специально. Но мелкий хворост в костре быстро выгорает. И когда остаются черные тлеющие головешки, где-то через минут пять на экране появляется первый признак наличия СО.

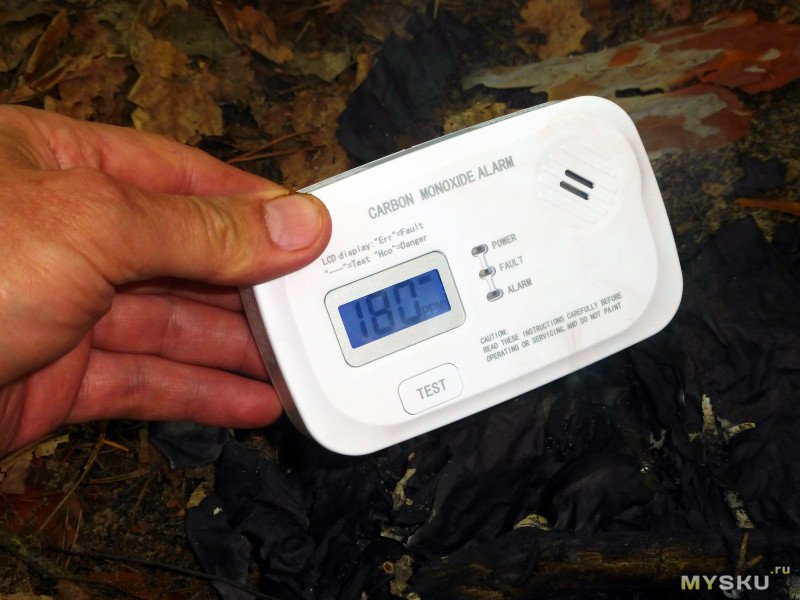

Спустя пару минут «страж» сработал — уровень СО с каждой минутой рос и рос. Тревожный сигнал, наверное, разбудил всю лесную живность.

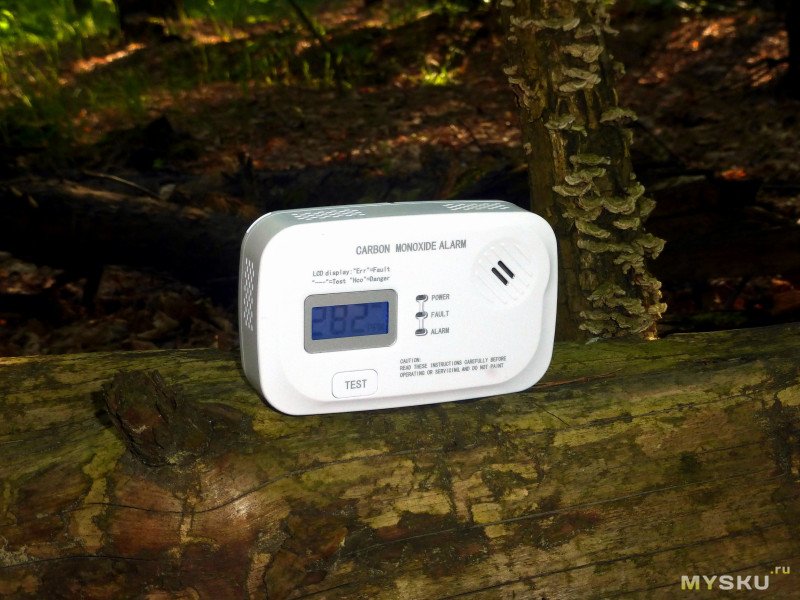

Пиковый показатель уровня угарного газа составил около 310 PPM. Правда, тут следует учесть, что датчик CCEsafety CA12 я держал над тлеющими углями на расстоянии 30 см. Как только я убрал его от костра, уровень CO начал плавно снижаться.

Эксперимент в лесу показал реальную способность прибора CCEsafety CA12 к обнаружению угарного газа и, как результат, он обеспечивает эффективную защиту человеческой жизни.

В конце статьи отмечу достоинства этого датчика:
  • простой монтаж
  • длительная автономная работа
  • громкий звуковой сигнал тревоги
  • работает без Wi-Fi и приложений
  • контроль CO в реальном времени
  • подходит для квартиры, дома, гаража, дачи

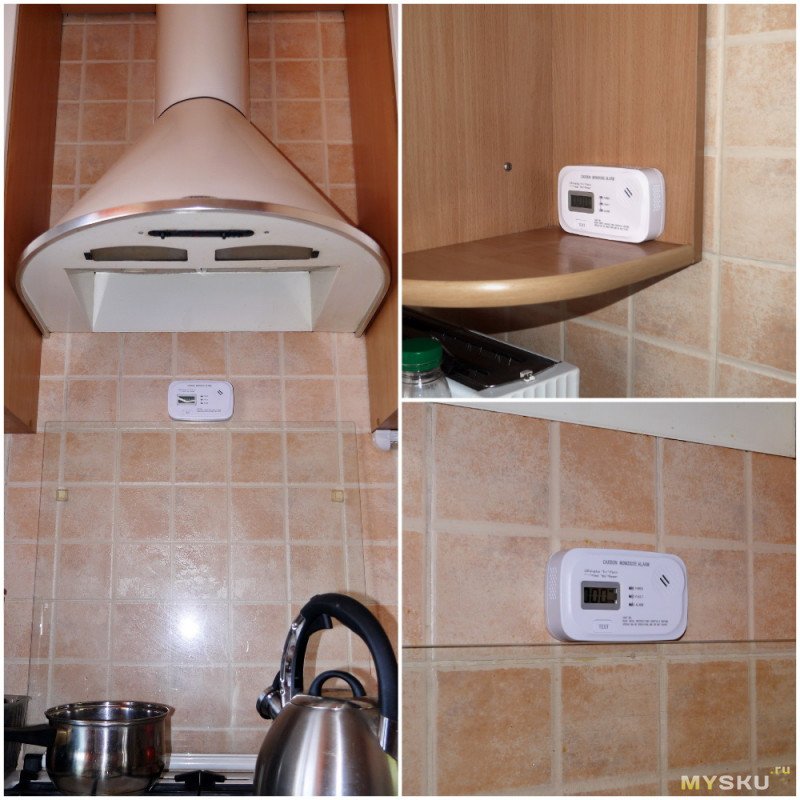

Кстати, устройство CCEsafety CA12 хорошо вписывается в дизайн современной кухни. Фото ниже — просто для примера.

Сейчас датчик угарного газа CCEsafety CA12 можно приобрести со скидкой. Купон CCECA12 сбрасывает начальную цену и в итоге ориентировочная цена составляет 1246 руб.

На этом у меня все!
Всем удачи и бобра! ©
