Датчик монооксида углерода (угарного газа) и задымления с TUYA WIFI.

Друзья, всем привет! Обозреваю датчики не впервые, в том числе и датчик выявления концентрации невидимого убийцы — монооксида углерода (CO). Герой сегодняшнего обзора позволяет выявить не только угарный газ, но и задымление, а его особенность в том, что помимо выполнения функции сигнализации, которая способна спасти жизнь, его можно интегрировать в систему умного дома. Приглашаю познакомиться с ним поближе ↓

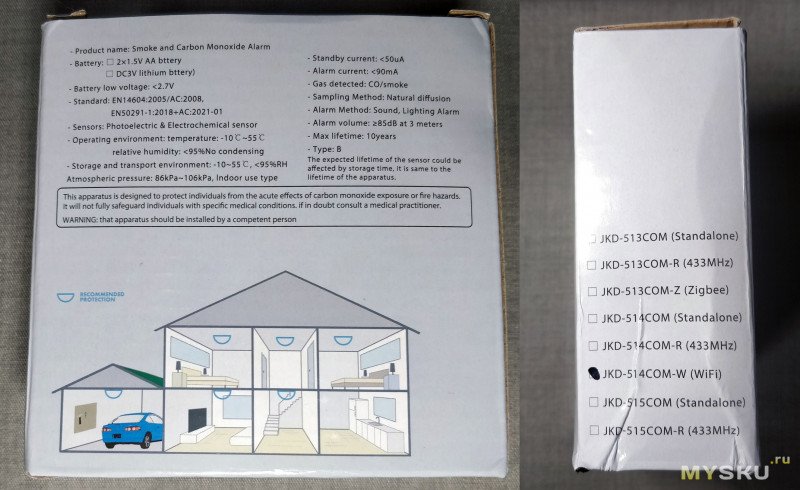

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Тип детекции: дым и угарный газ (CO)
• Бренд / Платформа: CCEsafety / Tuya Smart (Smart Life)
• Беспроводная связь: Wi-Fi 2.4 ГГц
• Срок службы сенсора: 10 лет
• Питание: DC 3V — 2 батарейки типа AA (не входят в комплект)

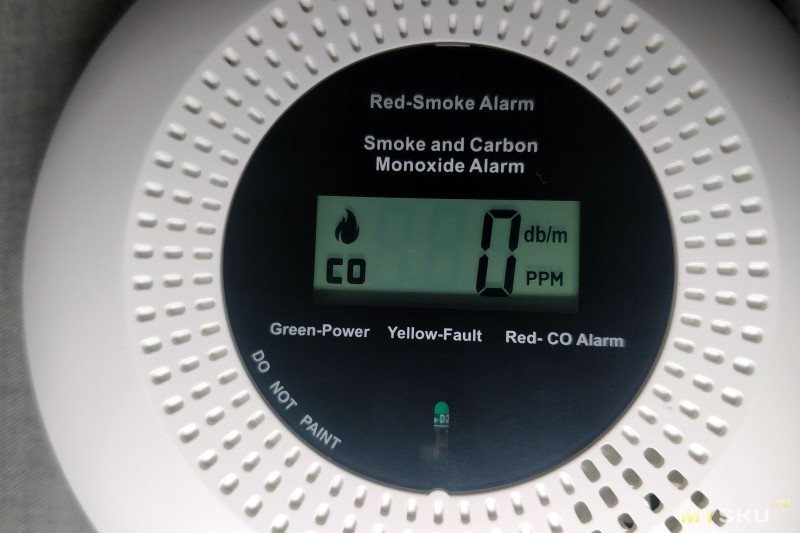

• Дисплей: LCD с отображением концентрации газа в реальном времени
• Порог срабатывания: CO: 50 / 100 / 300 ppm; Дым: 0.25 дБ/м
• Громкость сирены: ≥ 85 дБ на расстоянии 3 метров
• Режимы оповещения: Звуковой сигнал, световая индикация, push-уведомление в приложении
• Сертификация: CE, RoHS
• Соответствие стандартам: EN 14604:2005/AC:2008, EN 50291-1:2018 + AC:2021-01
• Рабочая температура: от -10°C до +55°C
• Размеры устройства: 105 мм х 39 мм
• Тип монтажа: Настенный / Потолочный
• Комплектация: Детектор (1 шт.), крепежные винты (2 шт.), инструкция на английском языке (1 шт.)

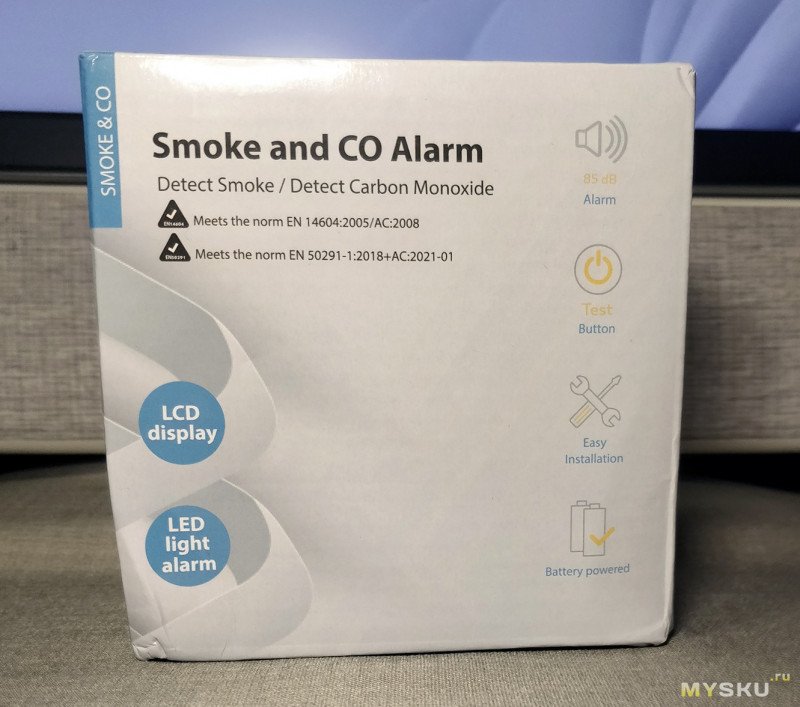

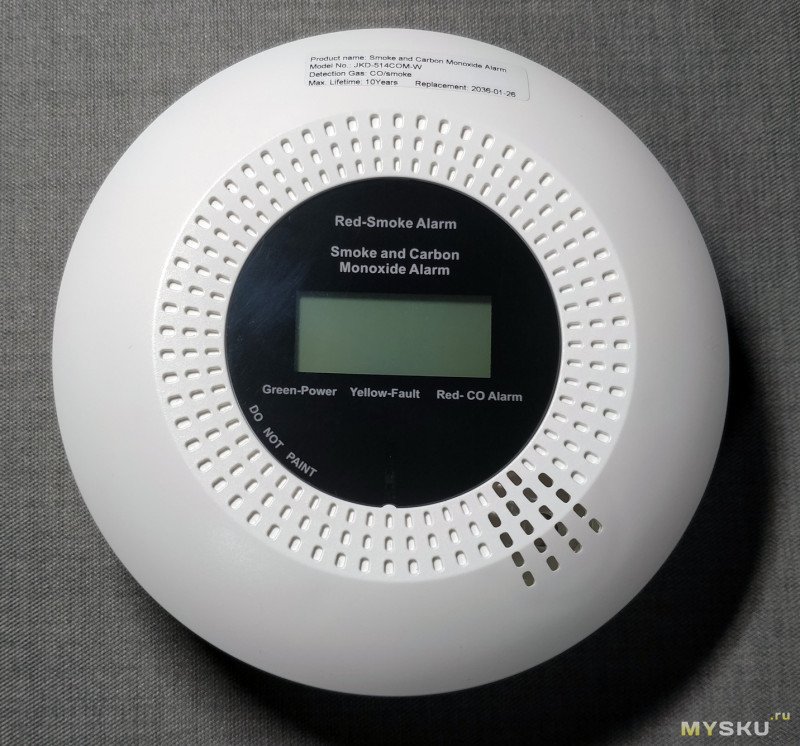

Внешний вид в духе аналогичных устройств. Мне круглая вариация понравилась больше, чем у датчика в прошлом обзоре. Данная модель выглядит «дороже» и современней.

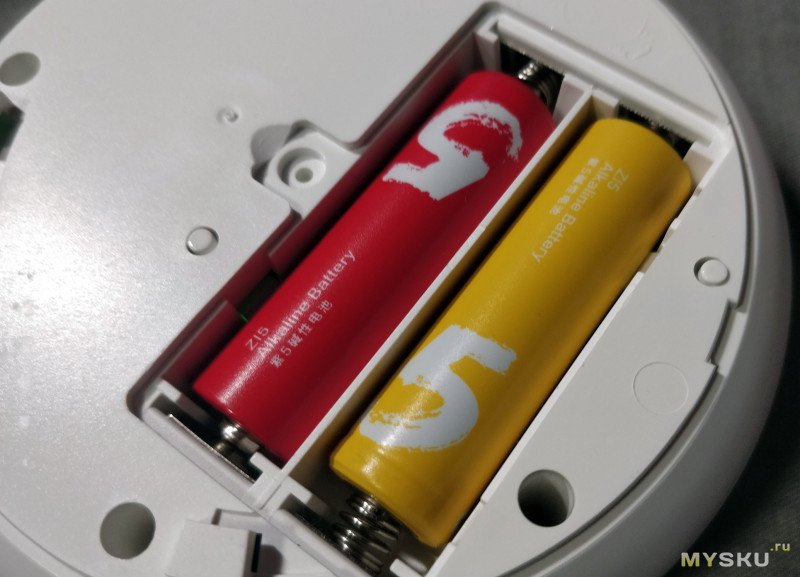

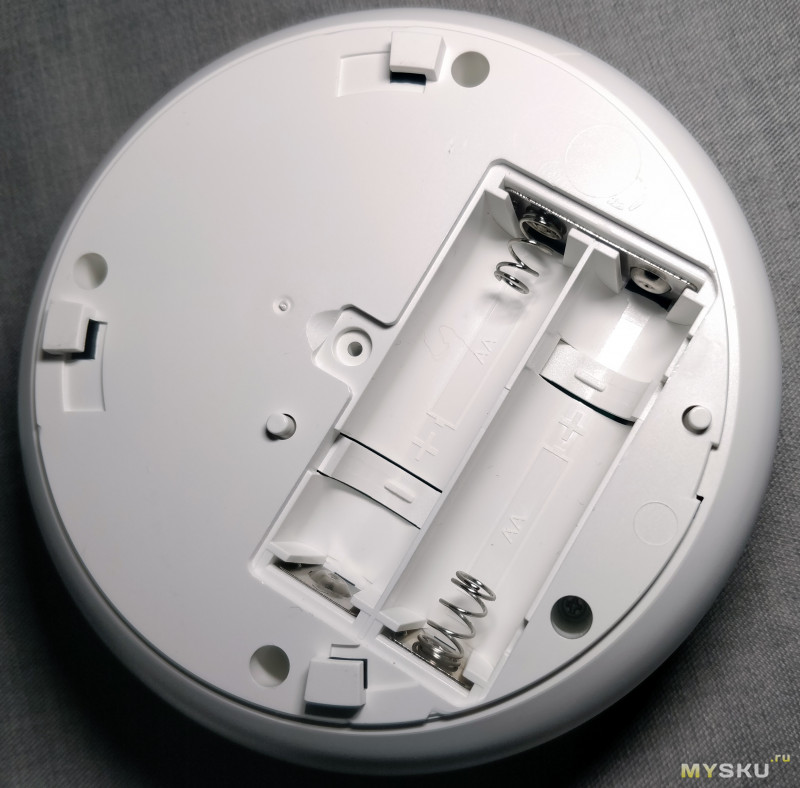

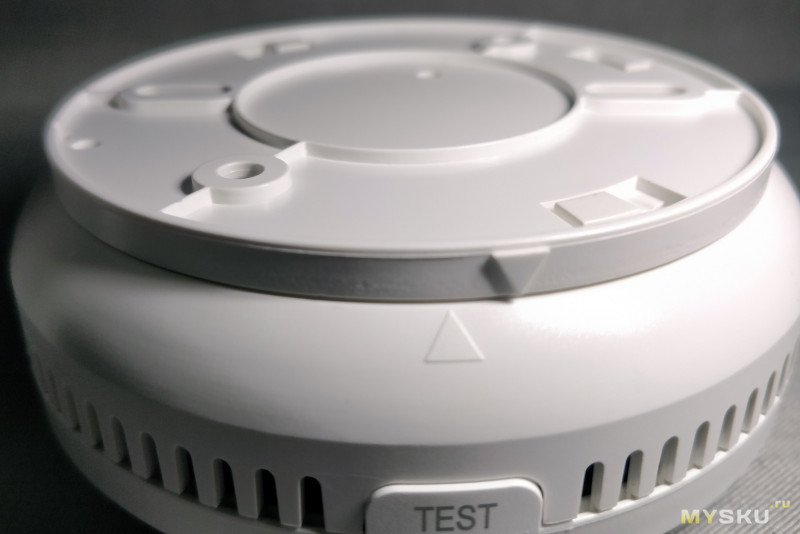

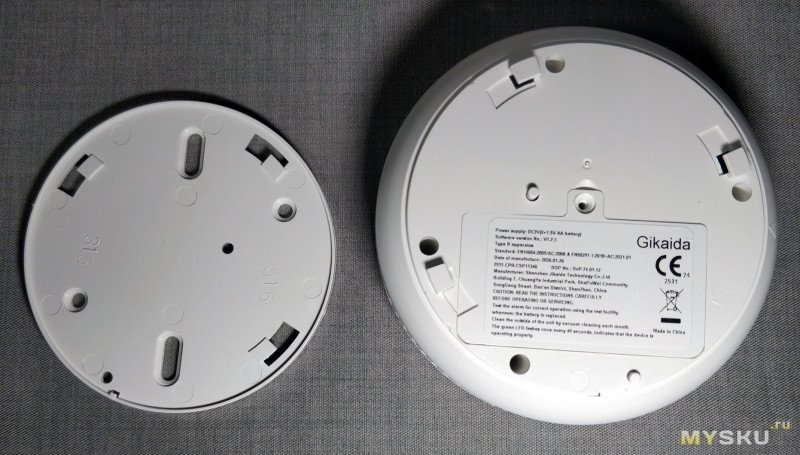

Система крепления у CCEsafety продуманная и состоит из двух частей. Монтажное крепление фиксируется на стене или потолке, а основная часть пристёгивается к креплению. Как и в прошлой модели, прослеживается «почерк» производителя и в деталях. Здесь тоже есть система «Пока-ёкэ», она же «защита от ошибки / защита от дурака». Если забыть вставить батарейку или она вылетела, пазы не опустятся и крышка не защёлкнется.

ВНУТРЕННИЙ МИР

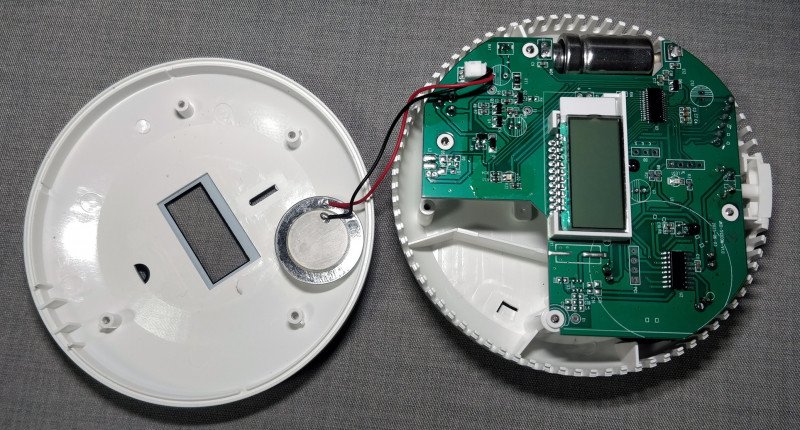

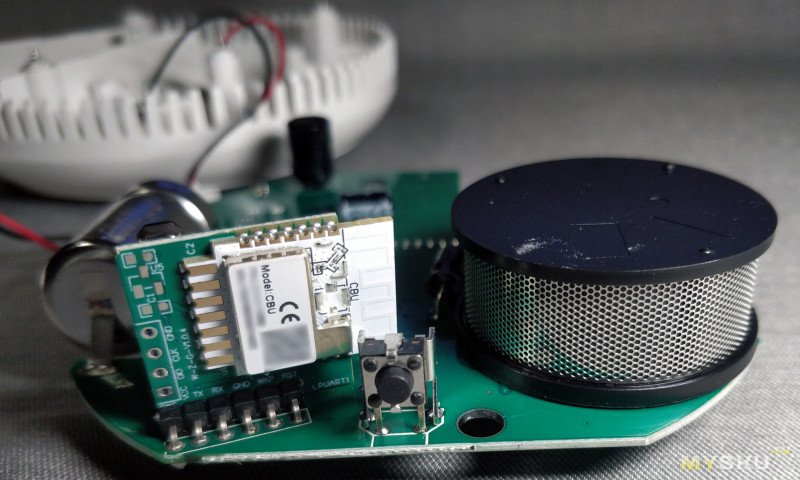

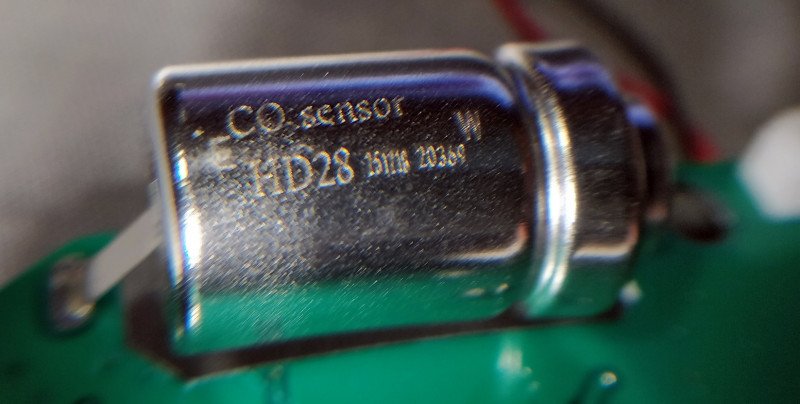

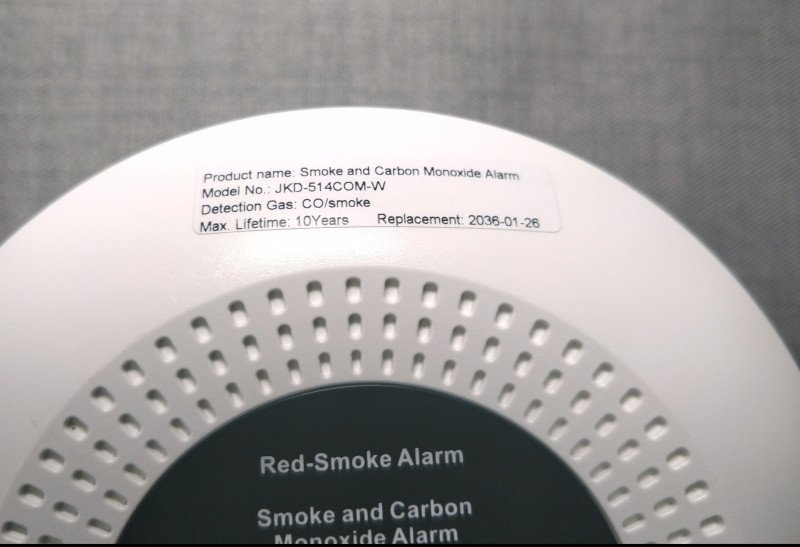

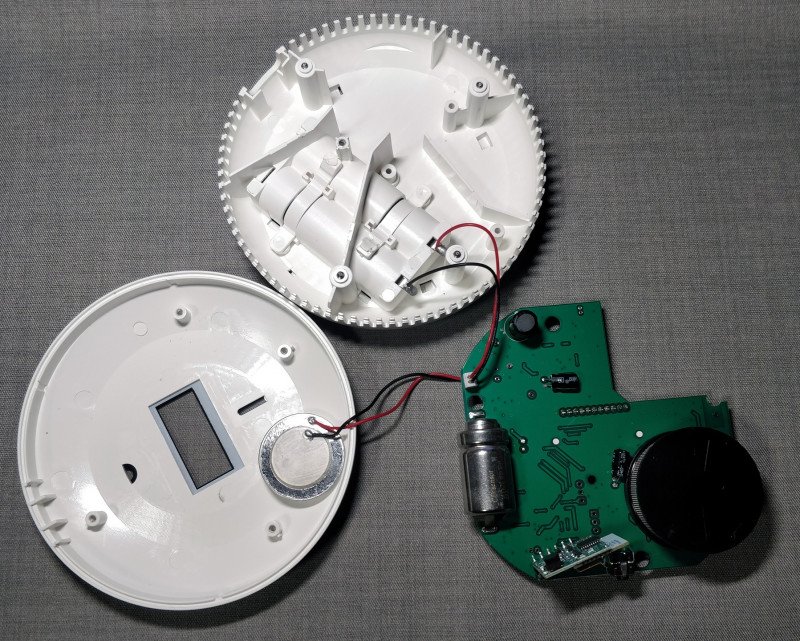

Внутри устройства за безопасность отвечают два независимых сенсора, каждый из которых настроен на свой тип угрозы: Черная «шайба» с металлической сеткой — это фотоэлектрическая лабиринтная камера для обнаружения дыма. Она отвечает за быстрое улавливание первых признаков пожара. Металлический «бочонок» — высокоточная электрохимическая ячейка, предназначенная для обнаружения угарного газа (CO). Принцип работы газового сенсора основан на химической реакции: внутри «бочонка» находится жидкий раствор (электролит — кислота или соль), который вступает в реакцию с CO и генерирует электрический ток. Электроника фиксирует этот импульс и мгновенно активирует сирену. Однако этот компонент имеет естественный ресурс. Со временем электролит постепенно испаряется и деградирует (даже если прибор просто лежит в коробке), а рабочие электроды внутри сенсора окисляются при каждом контакте с угарным газом. Именно поэтому у подобных устройств есть строгий «срок годности» — производитель гарантирует стабильную работу химического элемента в течение 10 лет с момента выпуска (для данного экземпляра безопасный период эксплуатации рассчитан до января 2036 года), что указано на наклейке и гравировке на самом сенсоре.

Как только сенсор выработает свой ресурс или если он выйдет из строя раньше времени, умная электроника сама распознает проблему, выведет на экран ошибку Err или End и предупредит звуковым сигналом.

ИНСТРУКЦИЯ:

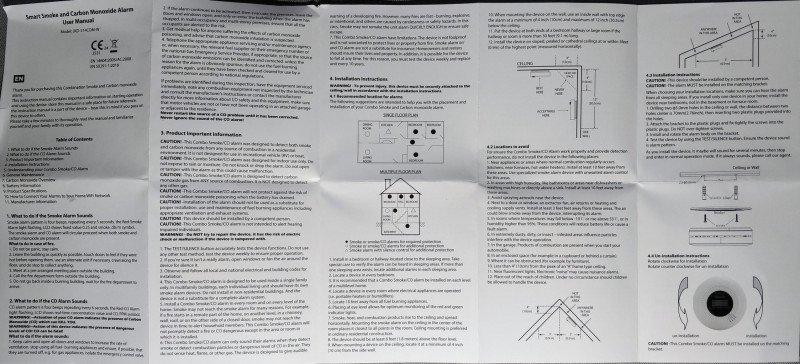

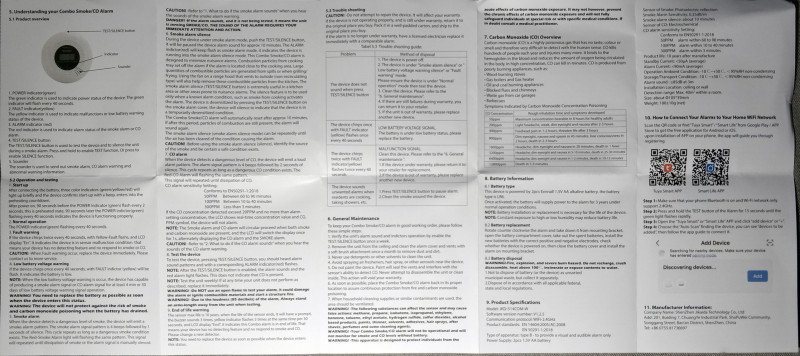

В комплекте идет исчерпывающая инструкция (на английском языке). Из неё мы можем понять, как лучше разместить устройство в помещении, и логику сигналов:

• Включение и «прогрев» (Start up): При подключении батареек все три индикатора (зеленый, желтый, красный) загораются на короткое время, и прибор издает звуковой сигнал. После этого начинается 90-секундный режим прогрева, во время которого зеленый индикатор питания (Power) мигает каждые 2 секунды. По истечении 90 секунд он начинает мигать раз в 40 секунд — прибор успешно заступил на дежурство.
• Нормальная работа (Normal operation): Зеленый индикатор Power мигает один раз в 40 секунд. Это означает, что прибор работает в штатном режиме и охраняет ваш дом.
• Низкий заряд батареи (Low battery voltage warning): Желтый индикатор неисправности (Fault) мигает один раз в 40 секунд, сопровождаясь коротким звуковым сигналом. Пора заменить батарейки (прибор сохраняет способность подавать сигнал тревоги еще минимум 4 дня или выдавать это предупреждение до 30 дней).
• Неисправность прибора (Fault warning): Желтый индикатор Fault мигает дважды каждые 40 секунд, и звучат два коротких сигнала. На экране отображается ошибка Err. Это указывает на сбой в цепи или поломку датчика — устройство необходимо заменить.
• Конец срока службы сенсора (End of life warning): Зуммер издает 3 коротких сигнала, а желтый индикатор Fault мигает 3 раза каждые 50 секунд, при этом на LCD-экране загорается надпись End. Срок службы сенсора (10 лет) подошел к концу, прибор нужно заменить как можно скорее.
• Тревога: Обнаружен дым (Smoke alarm): Прибор издает громкий прерывистый сигнал — 4 гудка, затем 1 секунда паузы (цикл повторяется). Красный индикатор тревоги (Alarm) мигает в такт звуку.
• Тревога: Обнаружен угарный газ (CO alarm): Звучит серия из 4 гудков, после чего следует пауза в 2 секунды (цикл непрерывно повторяется, пока газ не рассеется). На экране отображается текущая концентрация CO в PPM, а красный индикатор Alarm синхронно мигает.
• Режим беззвучной тревоги (Smoke alarm silence): Если во время тревоги по дыму нажать кнопку TEST/SILENCE, звук прибора отключится примерно на 10 минут, а красный индикатор продолжит мигать. Это полезно, если датчик сработал ложно (например, от кухонного дыма при готовке). По истечении 10 минут, если задымление не исчезло, сирена включится снова.
• Ручное тестирование (Test the device): При нажатии и удержании кнопки TEST/SILENCE прибор запускает тестовый цикл — звучат сигналы тревоги, а красный индикатор начинает мигать. Это позволяет убедиться, что сирена и светодиоды полностью исправны (производитель рекомендует проводить такой тест раз в месяц).

Как видим, данная модель комбо-детектора также максимально информативно сообщает владельцу обо всех процессах: от банальной необходимости заменить батарейки до критических ситуаций с задымлением, утечкой CO или завершением 10-летнего ресурса самого прибора.

СПРАВКА О МОНООКСИДЕ УГЛЕРОДА

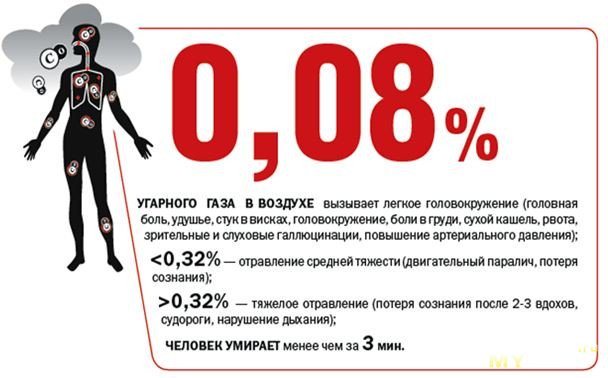

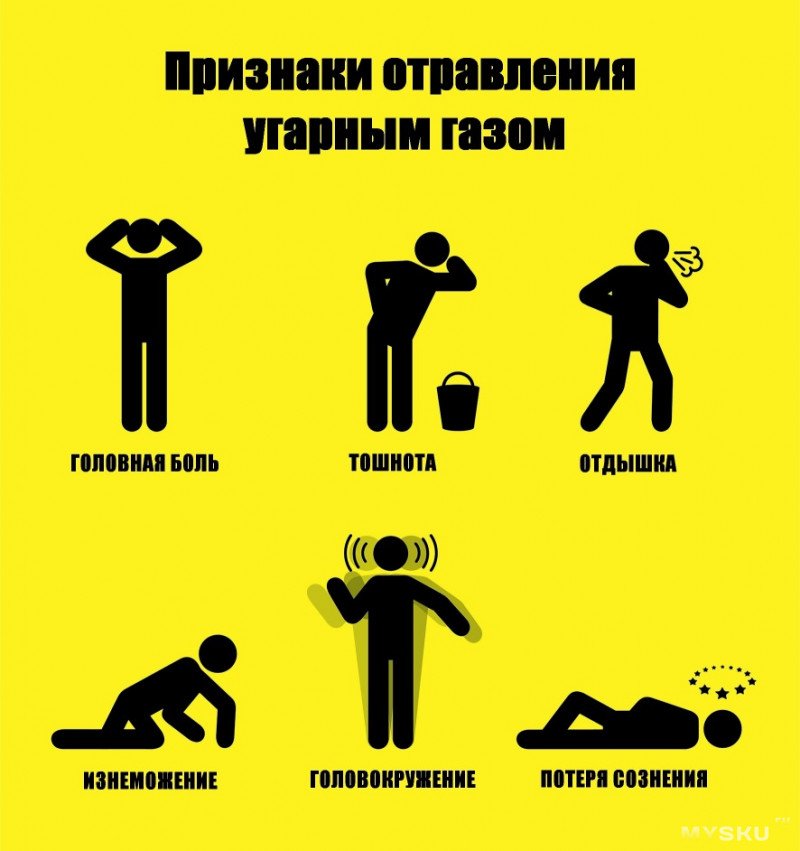

Угарный газ — это невидимый «убийца». У него нет запаха, цвета или вкуса, поэтому обнаружить его без приборов в бытовых условиях невозможно. Этот газ является побочным продуктом «неправильного» горения. Когда огню не хватает кислорода (плохая тяга, закрытая заслонка, забитый дымоход), вместо безобидного выхлопа начинает выделяться токсичный угарный газ. Дрова в камине, газ в колонке или бензин в двигателе — всё это потенциальные источники опасности. Наша кровь переносит кислород с помощью гемоглобина, но угарный газ связывается с гемоглобином в 200–300 раз охотнее, чем кислород. В результате отравления угарным газом кровь фактически теряет способность «забирать» кислород и развозить его по органам. Наступает гипоксия (клеточное удушье), даже если вы находитесь в комнате с открытым окном, но уже успели «хватануть» дозу CO. Проблему отравления угарным газом нельзя недооценивать. Самые высокие показатели смертности от отравления угарным газом фиксируются в Восточной Европе, данный вид острых отравлений химической этиологии занимает второе место в структуре причин смертности от отравлений. Ежегодно регистрируются тысячи случаев ингаляционной интоксикации, пик которых приходится на осенне-зимний отопительный сезон и связан с нарушением правил эксплуатации печного и газового оборудования. Каждый день в сводках новостей можно увидеть трагические случаи. Данный вид приборов призван без промедлений реагировать на эту серьёзную проблему.

ТЕСТИРОВАНИЕ

Учитывая, что устройство у нас «умное», сразу добавим его в приложение Tuya Smart.

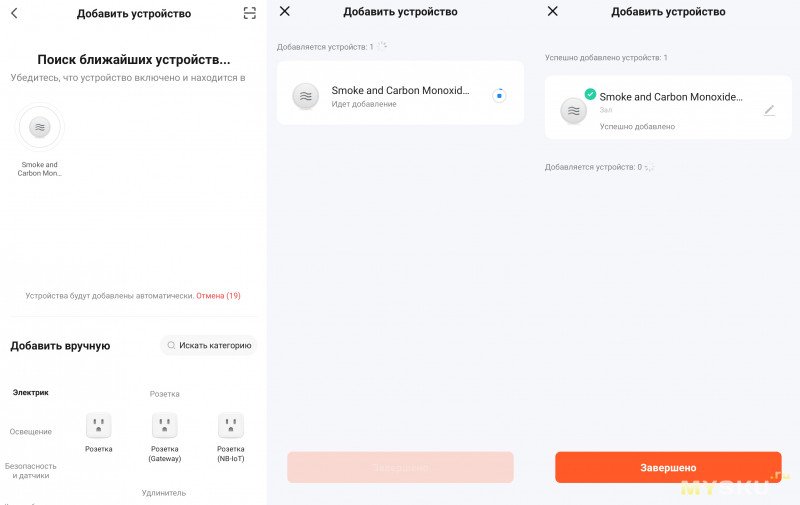

В целом всё максимально просто. При нажатии кнопки «добавить устройство» приложение само его обнаружило, спросило точку Wi-Fi и пароль к ней и спустя 30 секунд девайс стал доступен к использованию.

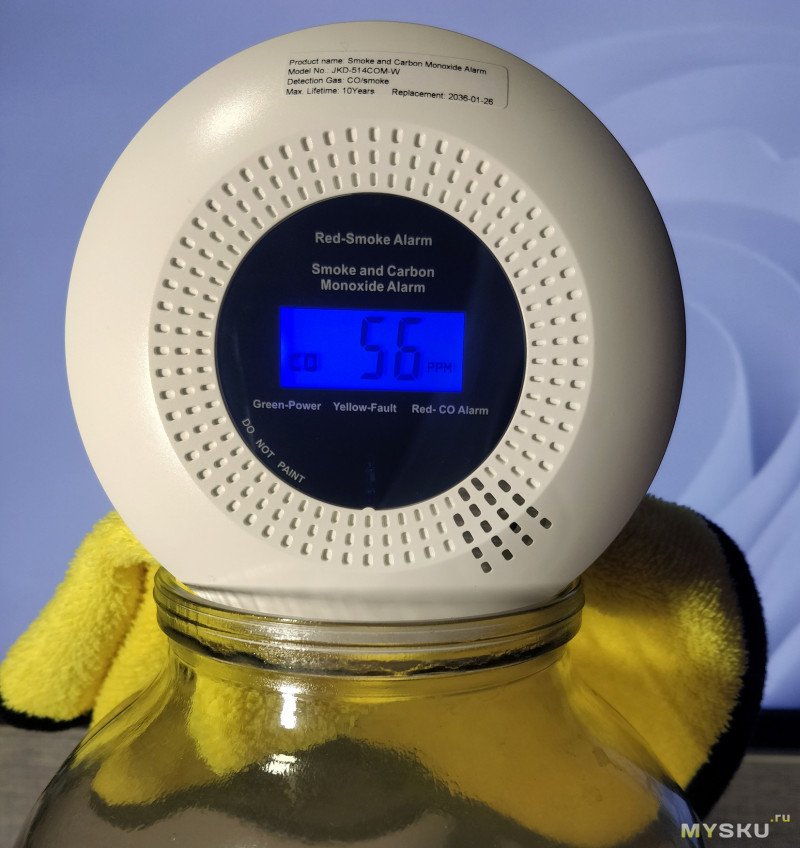

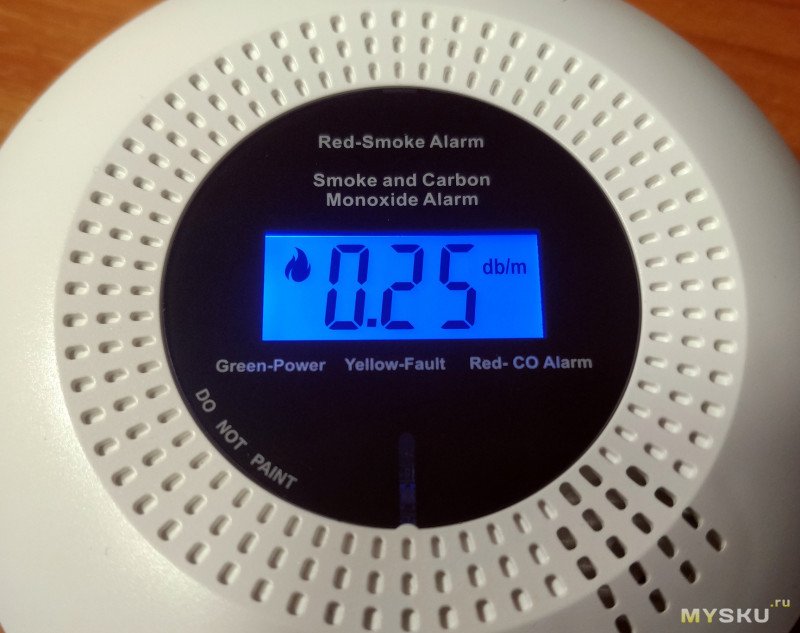

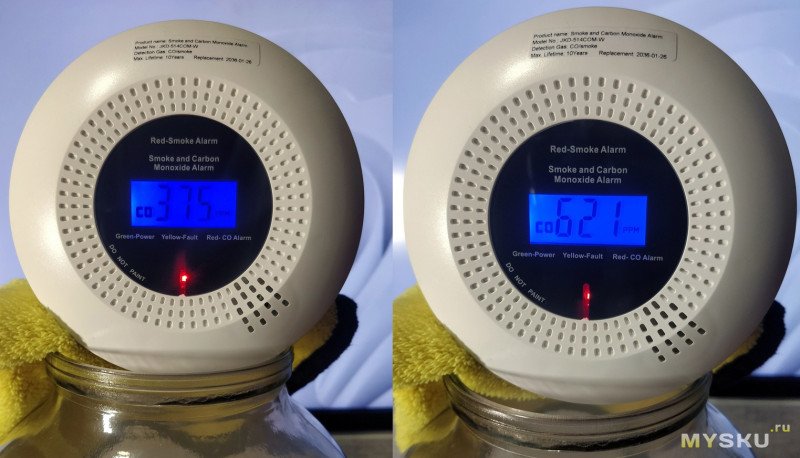

«Тестовым стендом» стала банка с подожжённой и тлеющей бумагой. Когда значения превысили 50 PPM, дисплей загорелся синим цветом. Спустя несколько секунд, когда значения превысили 250, зазвучал оглушающий сигнал зуммера, от которого точно проснётся весь дом. Индикатор начал мигать красным светом.

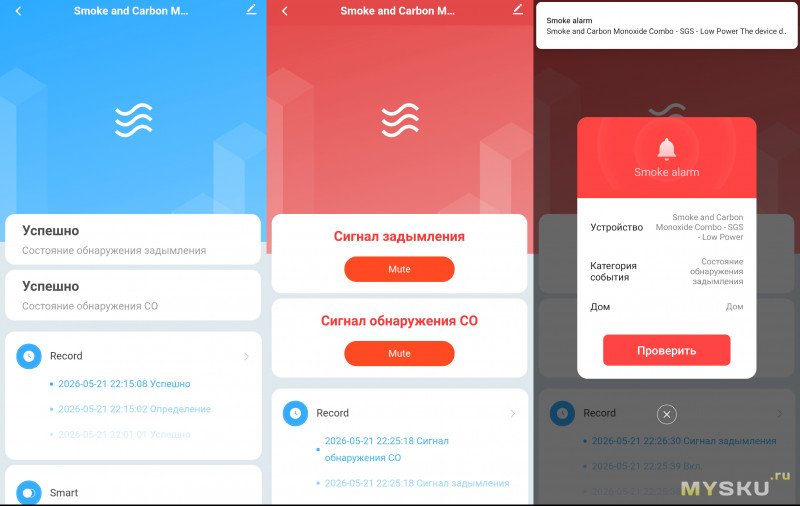

Приложение зафиксировало угарный газ, а спустя несколько секунд и задымление, о чём сообщило в уведомлении. На данные срабатывания можно настраивать автоматизации.

Мне важно было быть уверенным, что срабатывание на дым и на угарный газ сегрегировано, поэтому провёл второй тест с паяльником в канифоли.

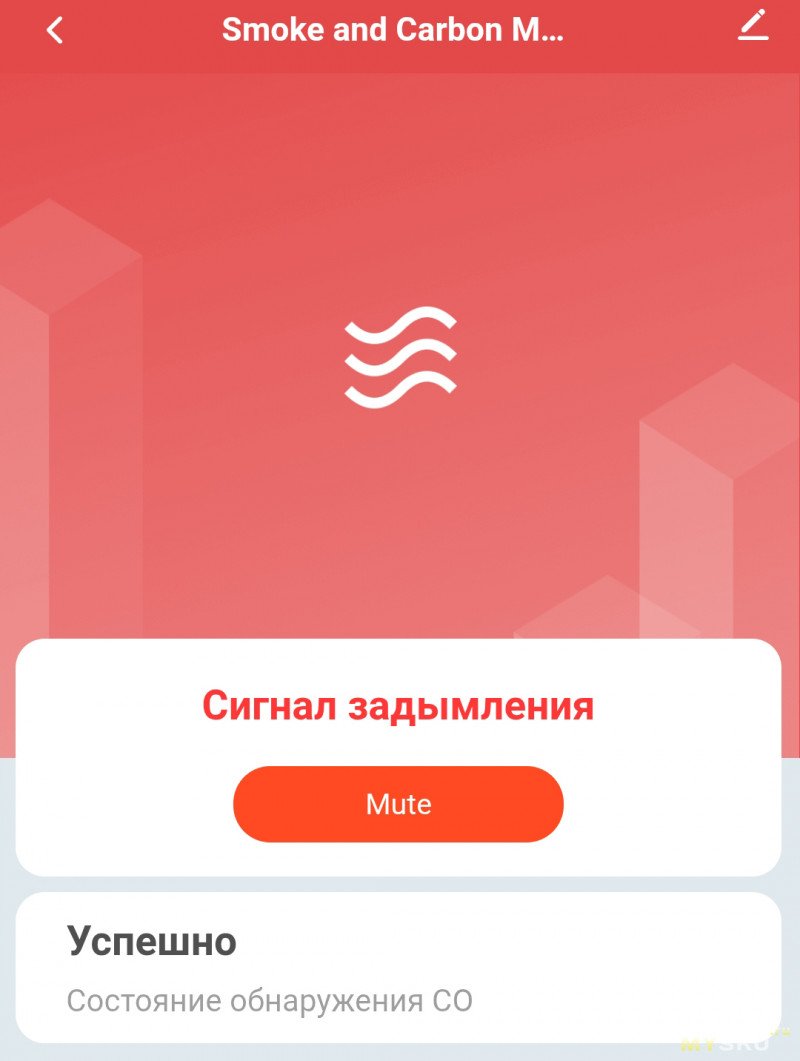

Сработал сигнал задымления, без сигнала угарного газа. Отлично!

HOME ASSISTANT

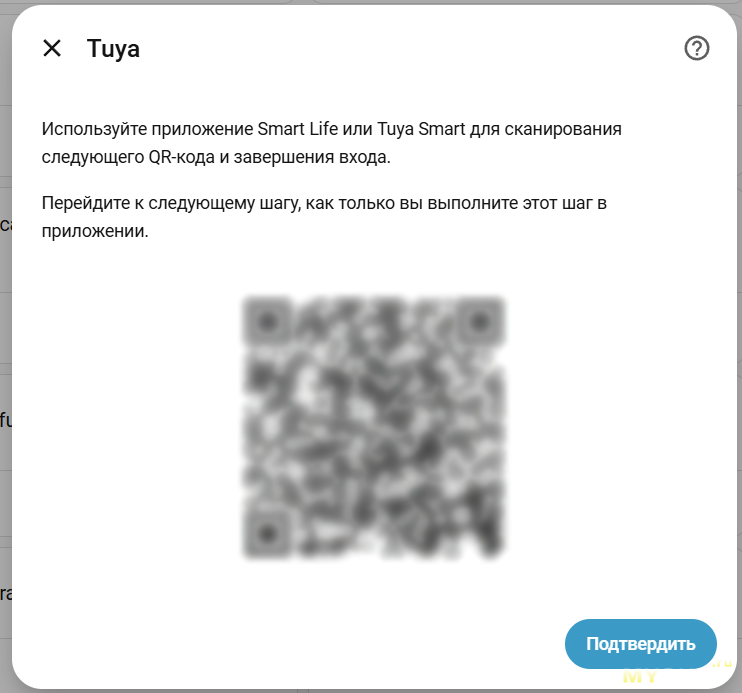

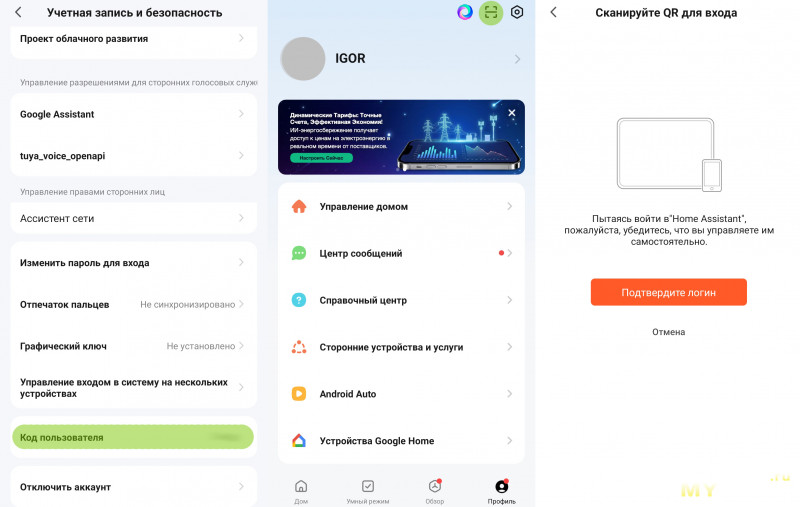

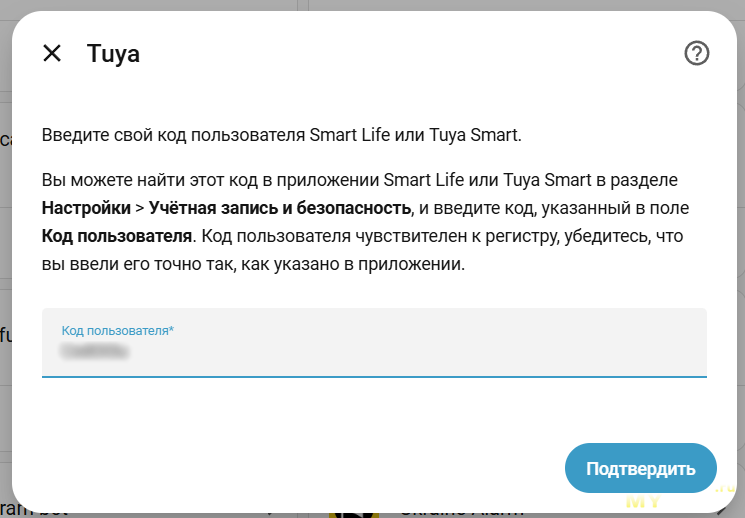

К сожалению, подружить его с интеграцией Local Tuya не получилось, но удалось через облако.

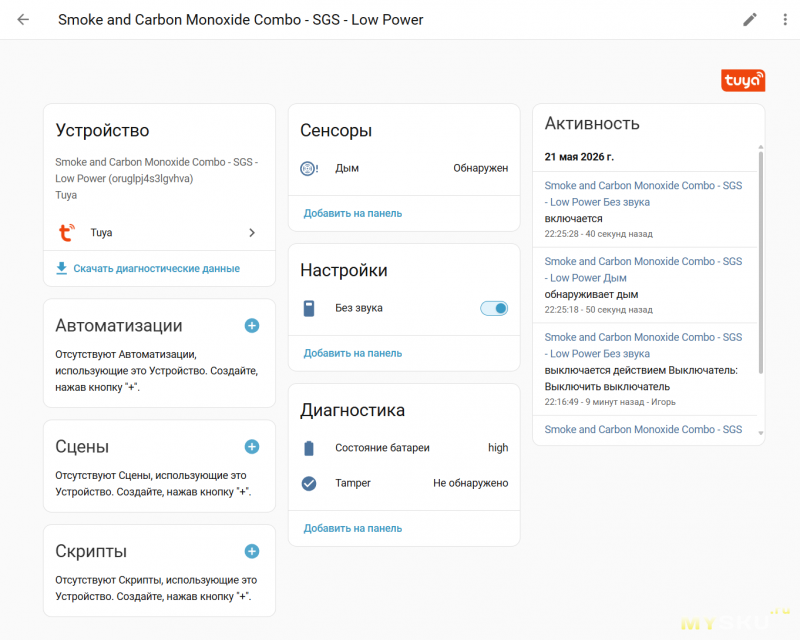

Делается это за считаные секунды, после чего датчик появляется в списке интеграций.

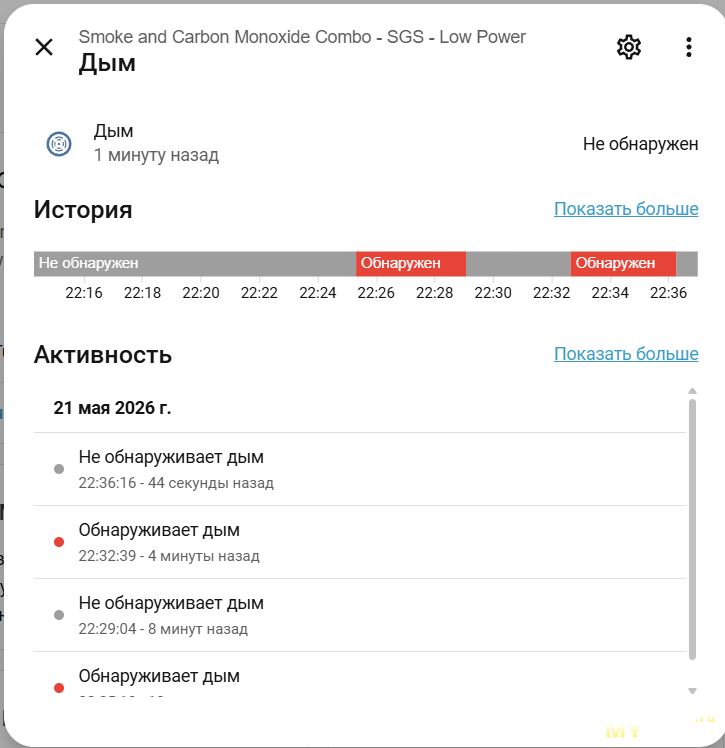

К сожалению, он здесь один на два срабатывания. Называется «Дым». То есть в HA прилетает общий триггер тревоги, и без приложения Tuya невозможно удаленно понять, дым это или CO

При любом срабатывании (как на задымление, так и на превышение концентрации угарного газа) датчик переводит бинарный сенсор в состояние «обнаружен». Ну а дальше можно настроить любую интеграцию в зависимости от возможностей и фантазии. К примеру, открыть окно, включить вентиляцию/вытяжку, мигать освещением в квартире. Но здесь мы, получается, упираемся в зависимость от доступа к интернету.

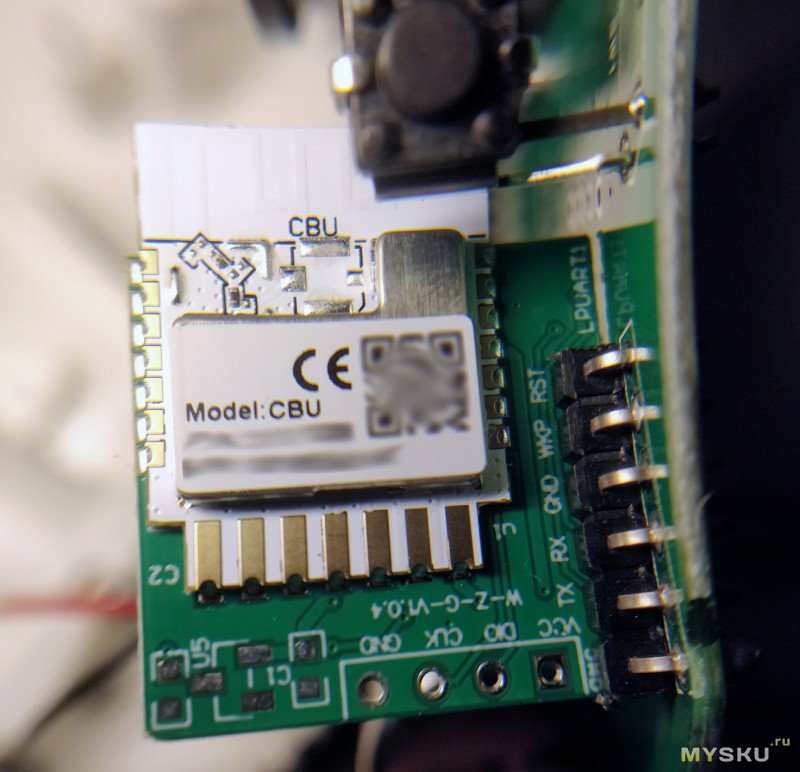

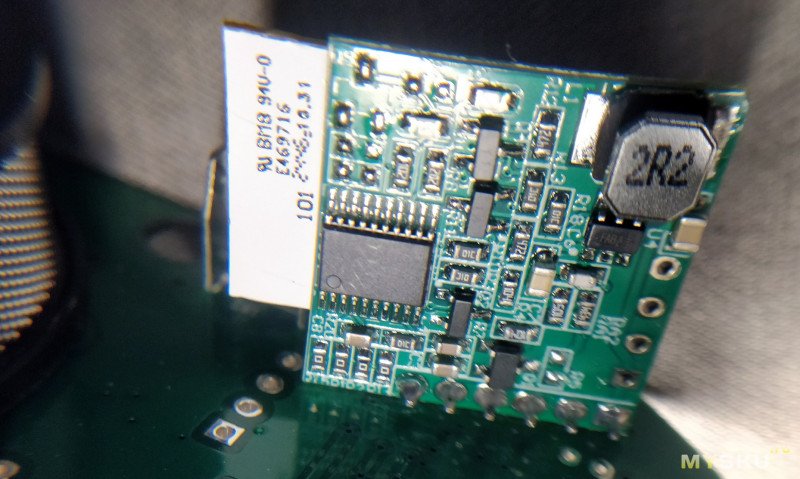

Ядром модуля «умного дома» является Tuya CBU, базирующаяся на чипе Beken BK7231N. У меня есть успешный опыт UART-перепрошивки данных модулей (розетки, реле, IR-пульт и LED-лента) на ESPHome в два этапа.

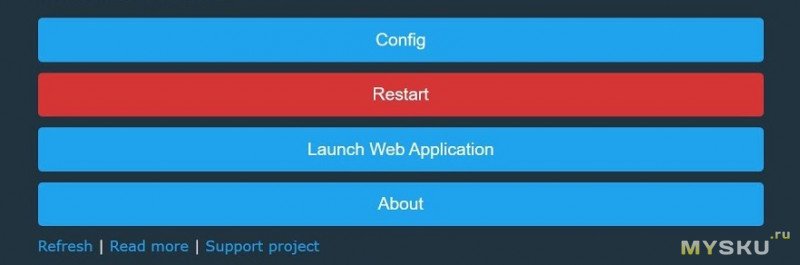

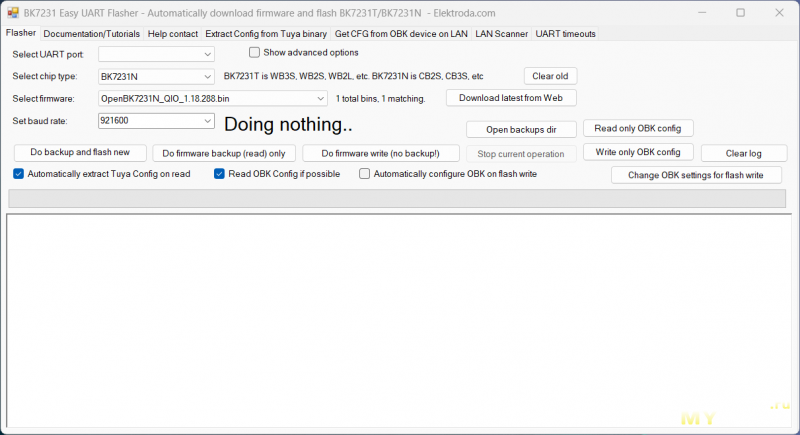

Первый: прошивка OpenBeken через BK7231Flasher

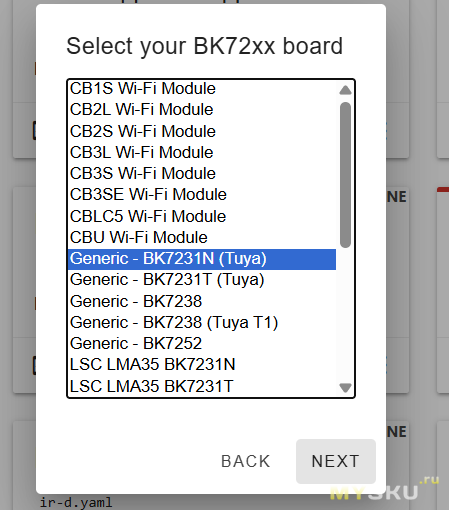

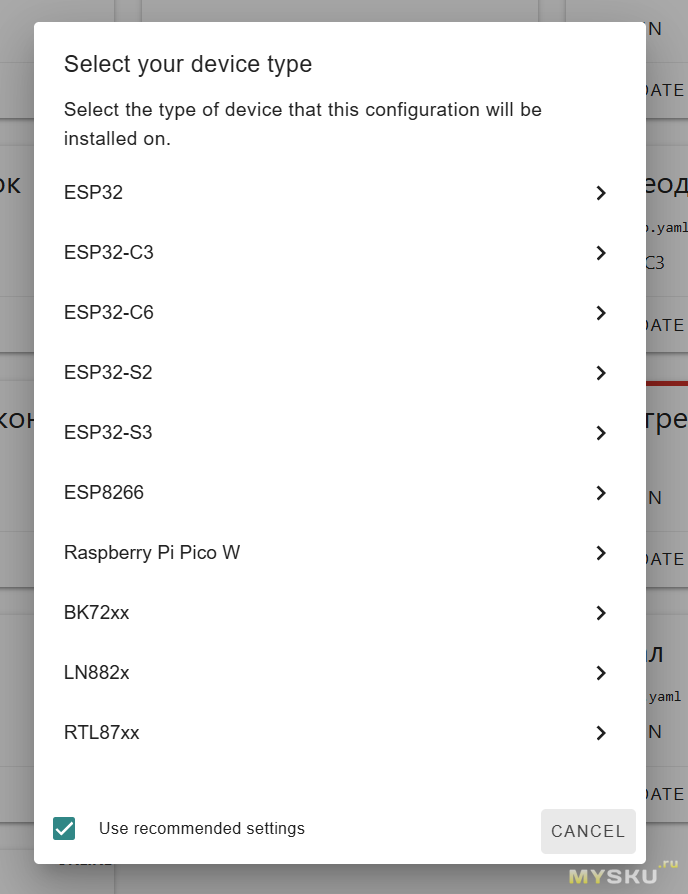

Второй: накатывание OTA-прошивки из ESPHome

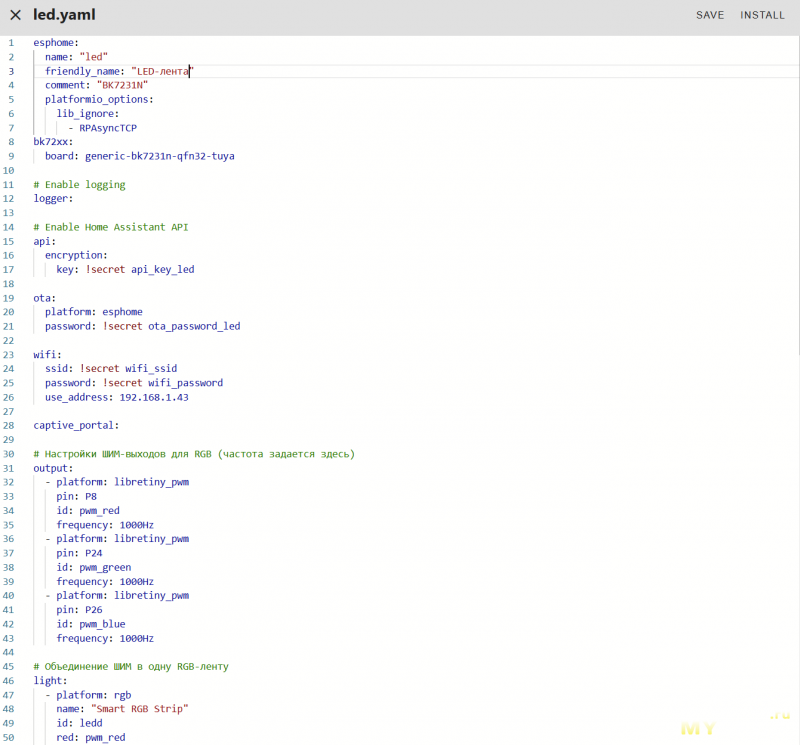

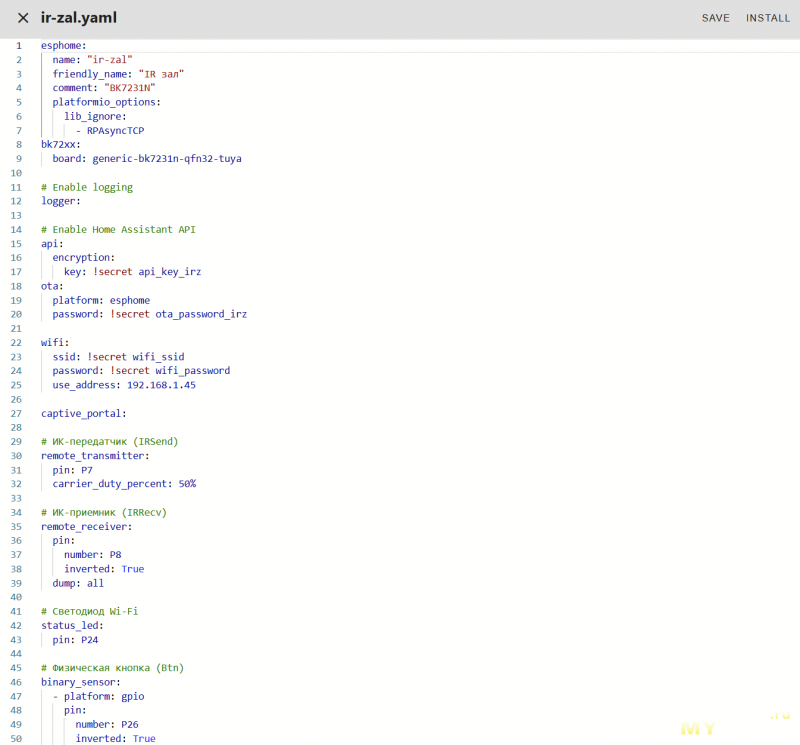

Пример моих действующих .yaml на BK7231N



Но здесь данные приходят в BK7231N не как на отдельные пины (что в итоге позволяет получить на них «бинарные сенсоры», при которых пин замкнут = есть срабатывание, разомкнут = нет срабатывания), а изящно, по UART-шине. Возможно, через неё можно вытянуть не только ON/OFF, но и цифры. Но такое решение несёт в себе и подводные камни. Самый главный — перепрошивка делает отвязку от Tuya. При наличии бэкапа можно вернуться «в родную гавань», но риски всегда остаются. Было бы крайне обидно, если бы после прошивки устройство из «умного» стало «обычным». Поэтому лично я бы не рекомендовал уходить с Tuya. При наличии интернета у вас будет и Tuya Smart, и Home Assistant.

ИТОГИ

Прибор получился интересным и универсальным: совмещение в одном корпусе датчиков дыма и угарного газа (CO) делает его комплексным решением для безопасности дома. Это особенно критично, если установлено индивидуальное газовое или печное отопление, камин либо газовая колонка. Визуально устройство выглядит приятно-нейтральным, интерьер не испортит. В датчик заложена продвинутая система самодиагностики. Если с сенсорами или питанием что-то пойдет не так, он поднимет такой шум, что проигнорировать это будет невозможно. Причем вся критическая логика, экран и сирена завязаны на независимый внутренний контроллер. Даже если у вас полностью отключится Wi-Fi или зависнет роутер, прибор останется абсолютно автономным. Также здесь заложен потенциал для «Умного дома». Из коробки он интегрируется в экосистему Tuya, позволяя получать уведомления о тревоге на смартфон или в Home Assistant с помощью интеграции. Если бы помимо Wi-Fi был бы ещё и BLE, было бы отлично (ведь чип BK7231N это умеет).

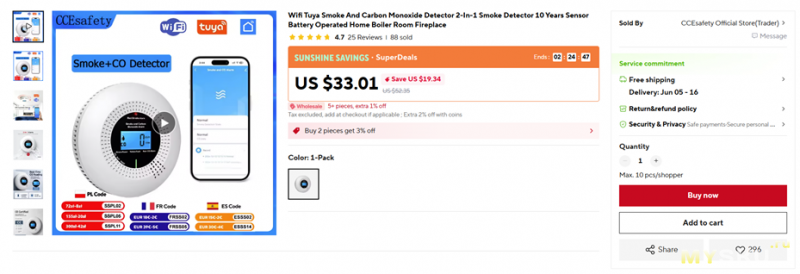

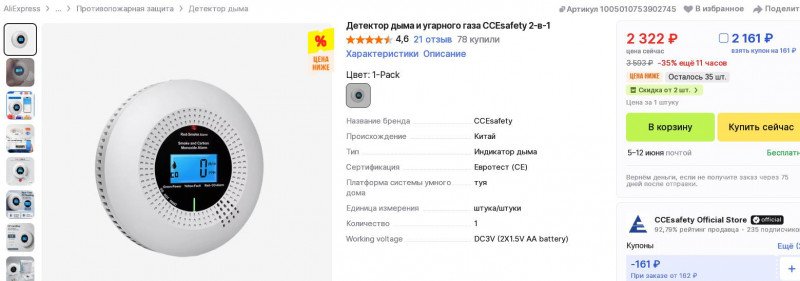

Базовая цена $33 — $4 по купону CCE027 = $29
