Адаптер для подключения 2.5'' SATA в слот М.2 (NGFF)

Цены на память и SSD, взвинченные из-за AI и нейрослопа не радуют, приходится выкручиваться старыми запасами. Сегодня — микрообзор на копеечный адаптер, который позволяет воткнуть старый SATA SSD в более современный слот М.2.

По случаю прикупил в качестве сервера под Home Assistant, прокси и сервер вэ-пэ-эээ, энергоэффективный и бесшумный (по причине отсутствия вентилятора в принципе) брендовый тонкий клиент HP по цене половины Raspberry Pi. Судя по содержимому диска, он трудился в колл-центре какого-то банка под управлением Windows Embedded. В родной комплектации машинка шла с мелким SSD, которого мне под мои задачи маловато.

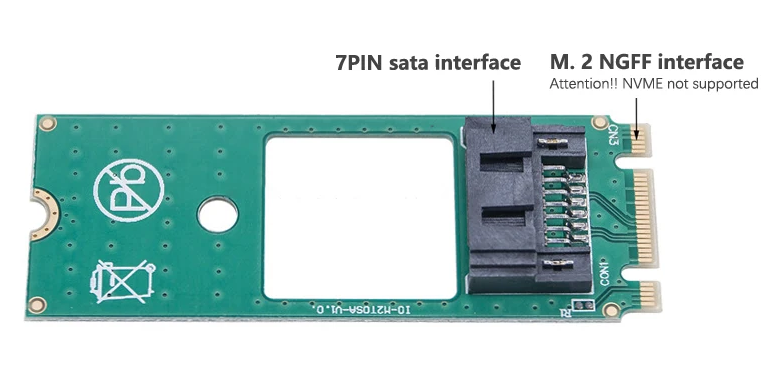

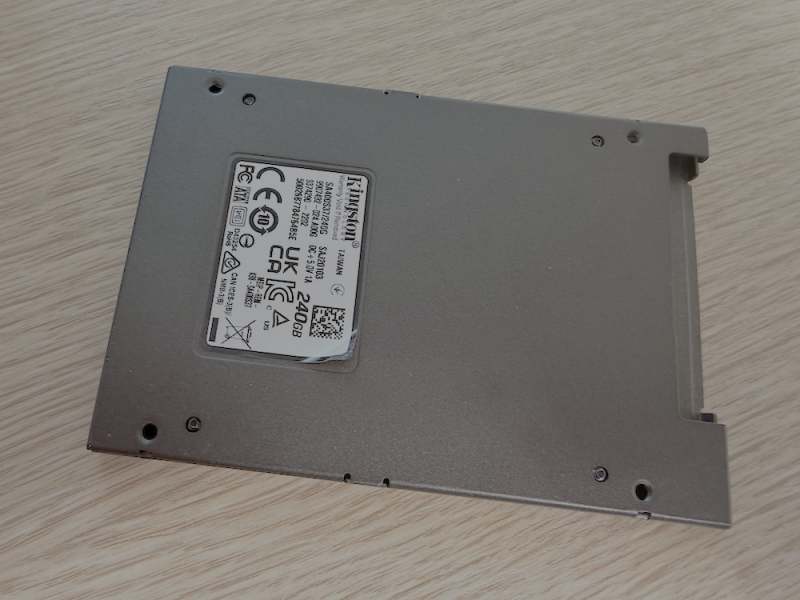

Цены на М.2 диски навевают грусть, даже на бывшие в употреблении. Взгляд наткнулся на старый 2.5'' SATA диск от Kingston, решил его приспособить. На Али были обнаружены пассивные адаптеры, которые позволяют такие диски подружить со слотом M.2 / NGFF:

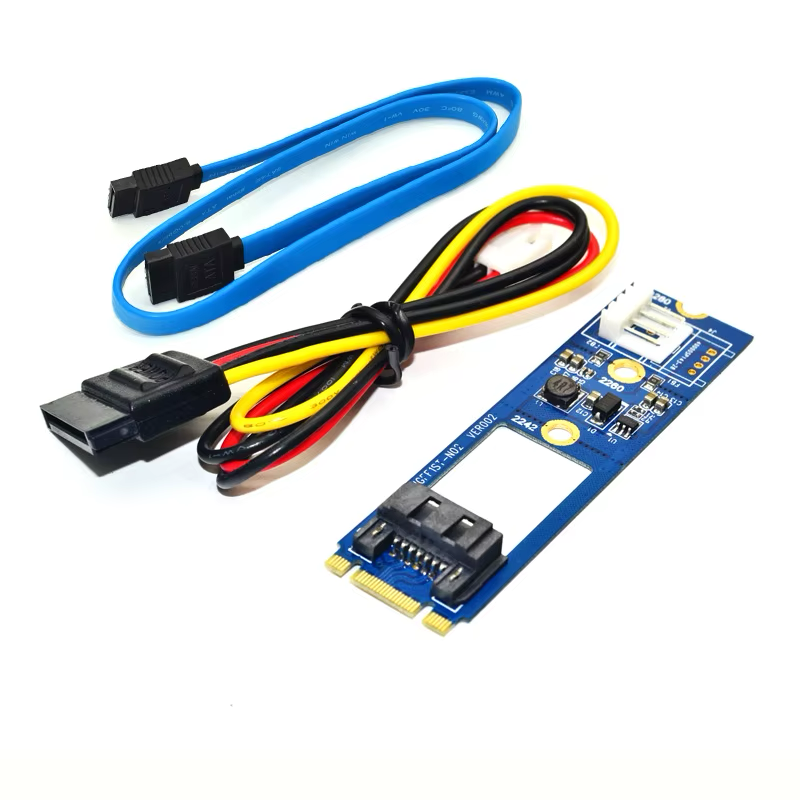

Половина проблемы решена, но встал вопрос, откуда тогда брать 5в для питания диска. После непродолжительных поисков на бакс дороже был найден такой вот улучшенный вариант:

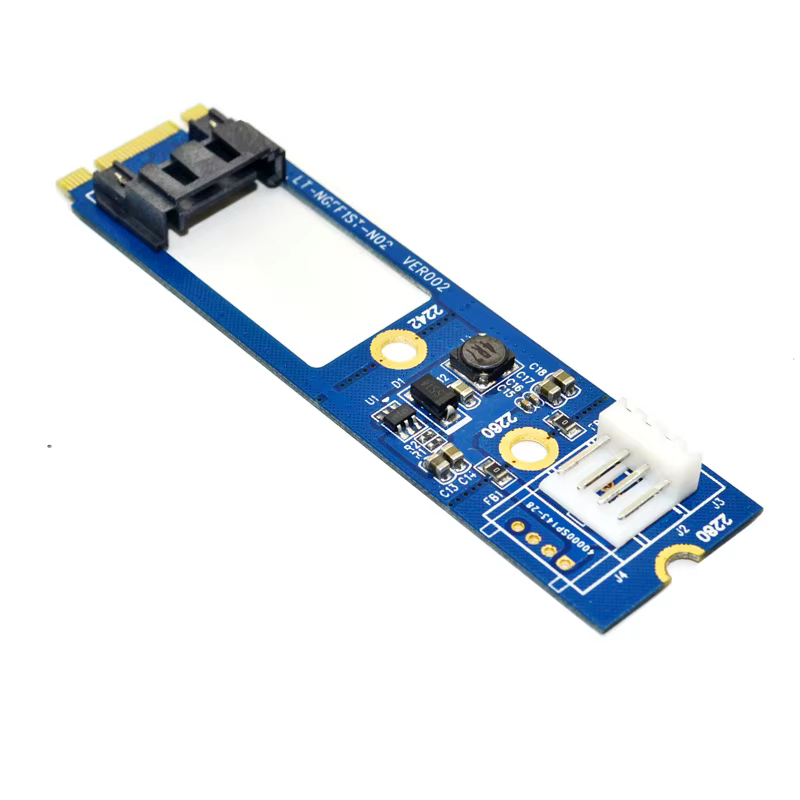

На плате размещена повышайка с 3.3 вольт питания PCI на нужные диску 5 вольт:


Повышайки на 12 вольт не предусмотрено, что ставит крест на возможности воткнуть в адаптер трёхдюймовый кирпич, жёлтый провод присутствует лишь для красоты.

Переходник добрался до постамата за неделю, продавец завернул его в целый рулон пупырки. Но, учитывая тонкость боковых перемычек, и то, что дизайнер платы за каким-то чёртом ещё расставил по плате перфорацию, я бы предпочёл картонную коробку.

Поскольку комп мелкий и не имеет активного охлаждения, избавляемся от корпуса диска. Kingston зачем-то применил винты Security TORX, с тоскливыми матами выкручиваем и извлекаем сам SSD, который по факту занимает треть корпуса, остальное — воздух.

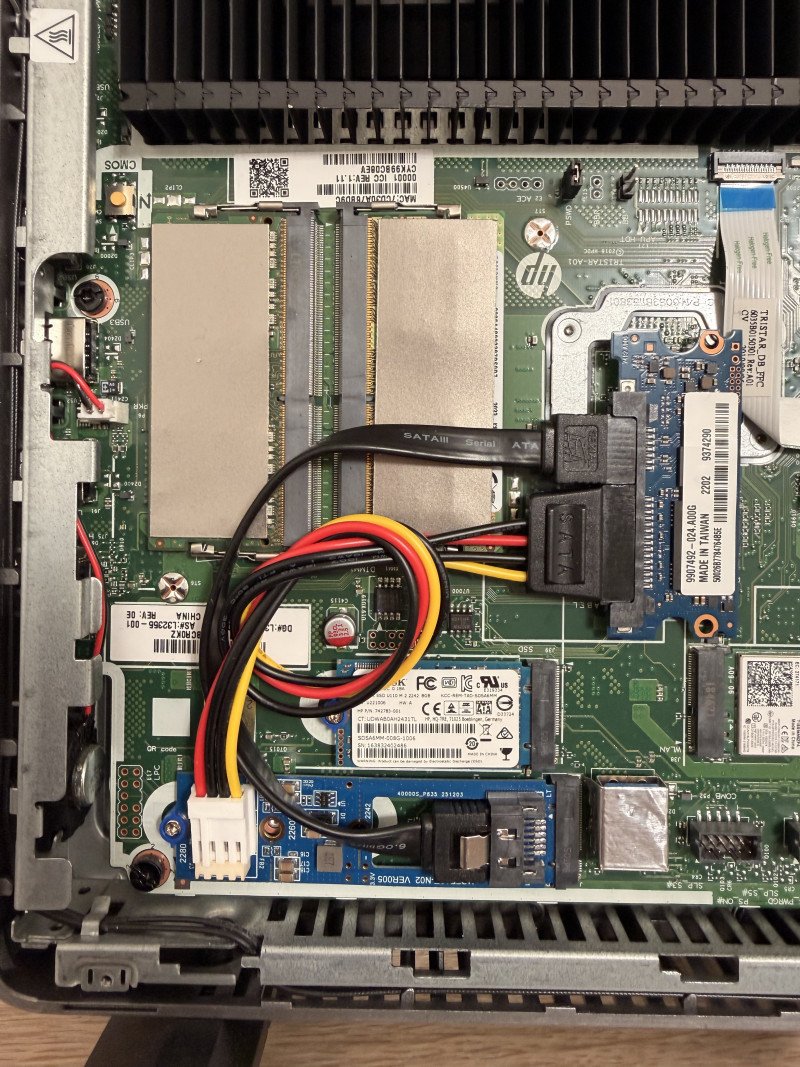

Размещаем адаптер в корпусе (я для прочности прикрутил как штатным винтом, так и винтиком из комплекта поставки), клеим SSD на толстый двусторонний скотч, чтобы невзначай не коротнул обо что-то. Сделал мысленную пометку когда-нибудь налепить на чипы контроллера и памяти радиаторы.


Оригинальный комплектный SSD переехал в соседний слот, будет доживать старость в непыльной роли Swap partition.

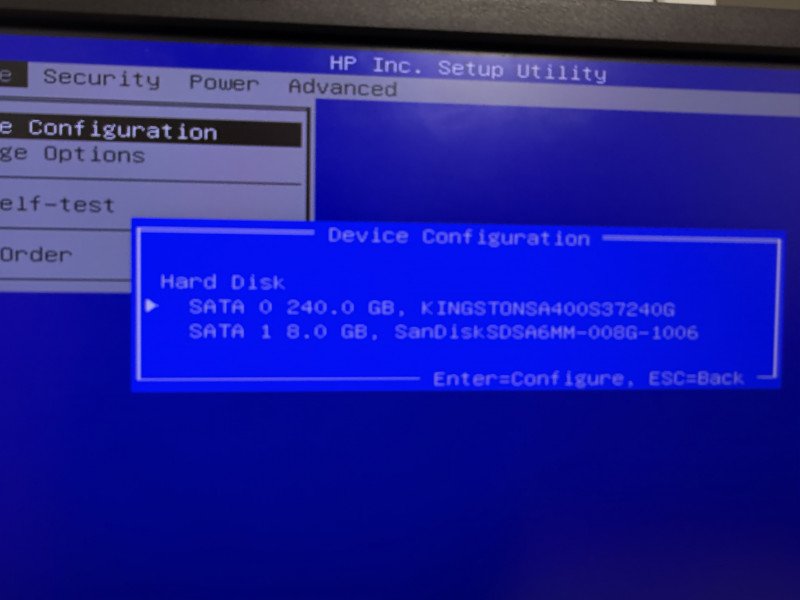

Машинка завелась, диск без вопросов прошёл суточный тест (т.е. удлинение провода и добавление лишнего контакта на работе не сказалось), теперь трудится под присмотром smartctl.


Теперь можно настраивать SSH / Cloudflare Tunnel / Tailscale и закидывать на антресоль.

Важная оговорка — если вы вдохновитесь этим обзором, перед покупкой потратьте 5 минут и удостоверьтесь, какие диски переваривает ваш компьютер. Адаптер будет работать с M.2 NGFF SATA разъёмом. Более современные M.2 NVME разъёмы адаптер и диск SATA не увидят. Судя по комментариям к товару на Али, уронившим оценку товара со справедливых 5 звёзд до 4,7 — врубаются не все.
