Плата - преобразователь напряжения 6-40 В -> 5 В, с двумя разъемами USB
- Цена: $1.89
- Перейти в магазин
В последнее время у меня легкая мулька на теме компактных источников резервного питания. Поэтому и мимо обозреваемой платы не смог пройти. Продавец позиционирует устройство как USB-адаптер для установки в транспортные средства. Но если смотреть шире, получается аварийная зарядка для смартфона и других устройств от широкого спектра источников, напрямую для этого не предназначенных
Выход: 5V/3A
КПД: 92%
Рабочая температура:- 40℃-+85℃

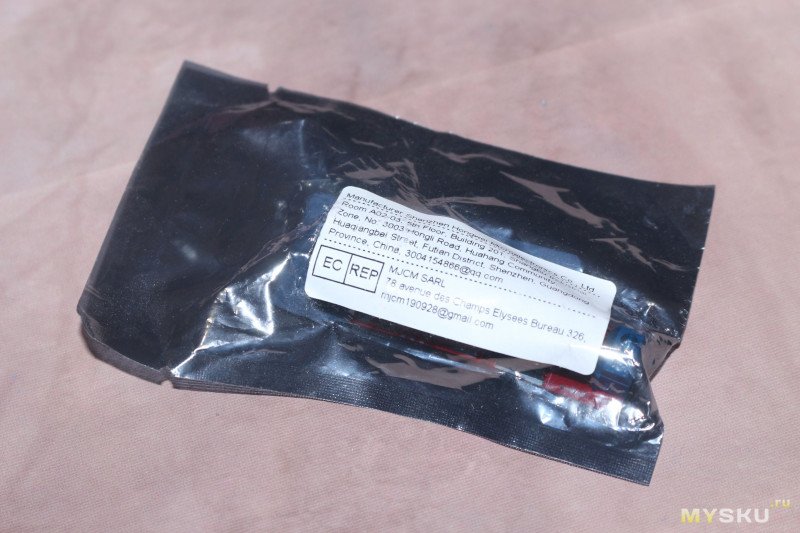

Плата упакована в антистатический пакет.

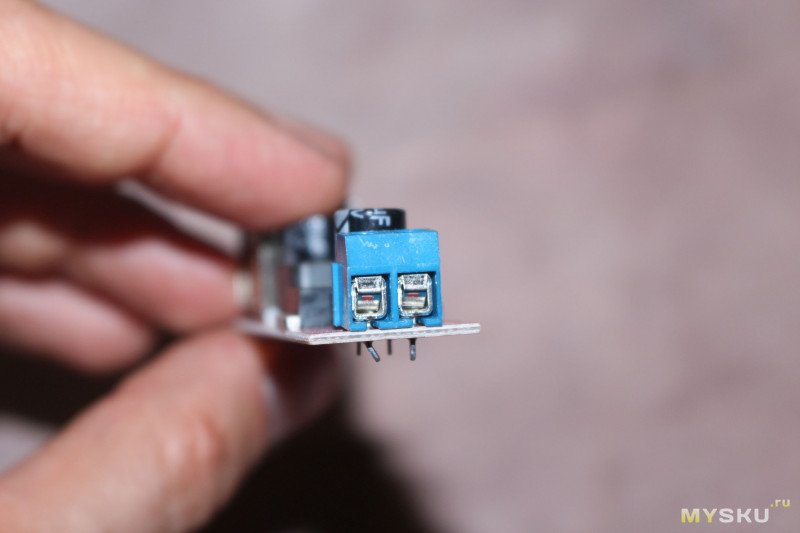

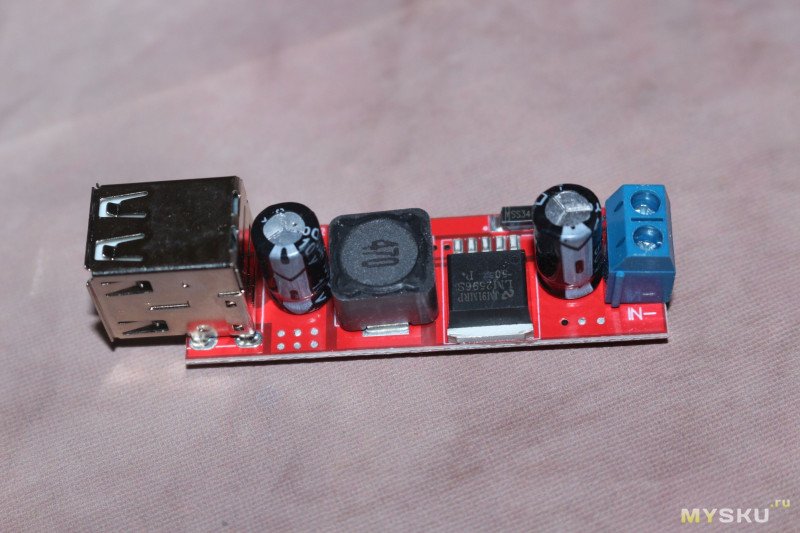

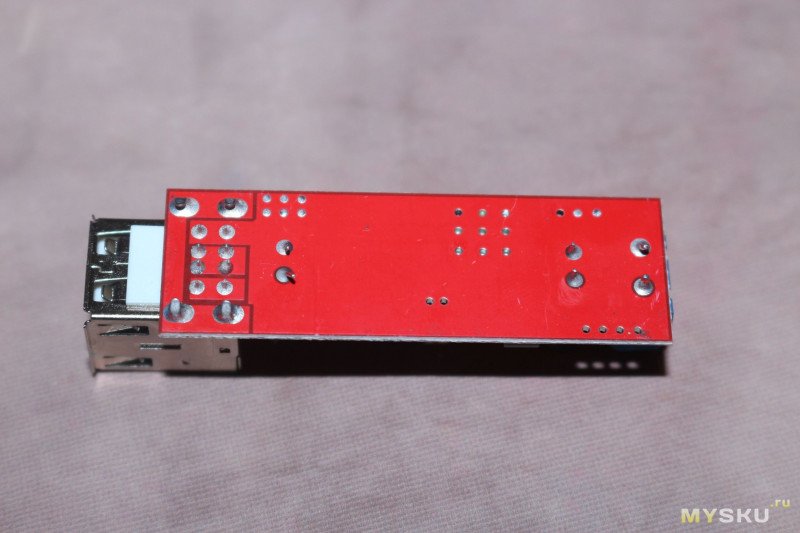

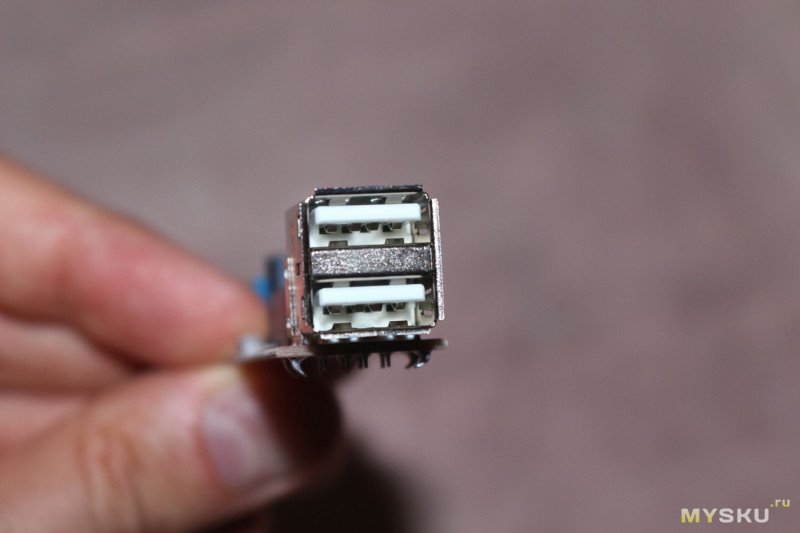

Вот собственно и она. Красный текстолит, все компоненты распаяны на одной стороне. На одном торце — входная колодка с винтовыми зажимами, на противоположном — два USB-А разъема. Пайка аккуратная, флюс отмыт.

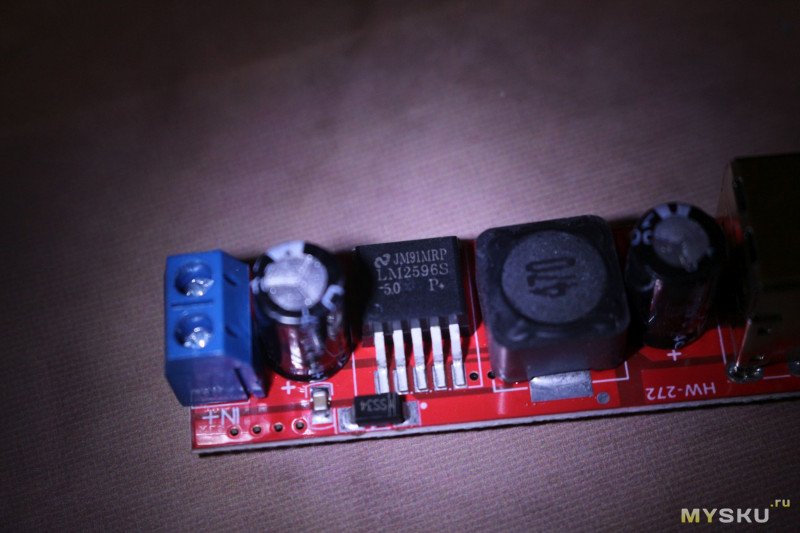

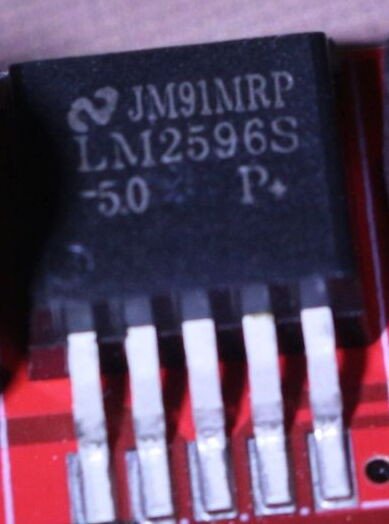

Построена на основе понижающего импульсного преобразователя постоянного тока LM2596S.

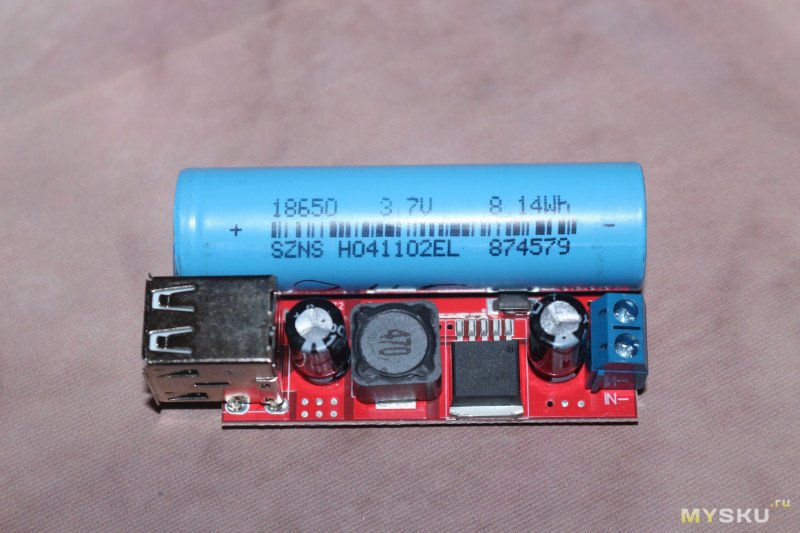

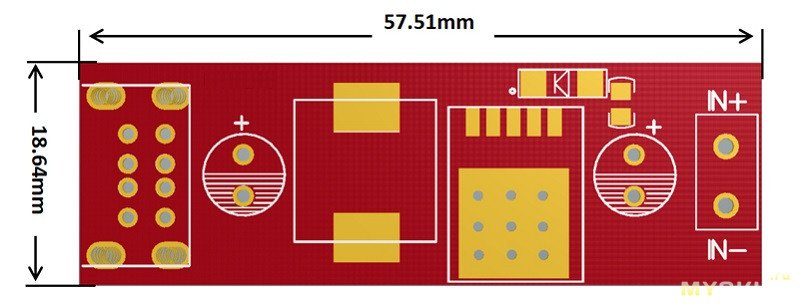

Размеры сравнимы с аккумулятором 18650.
Поскольку диапазон входных напряжений у устройства достаточно широкий, то и выбор источников питания тоже обширный.

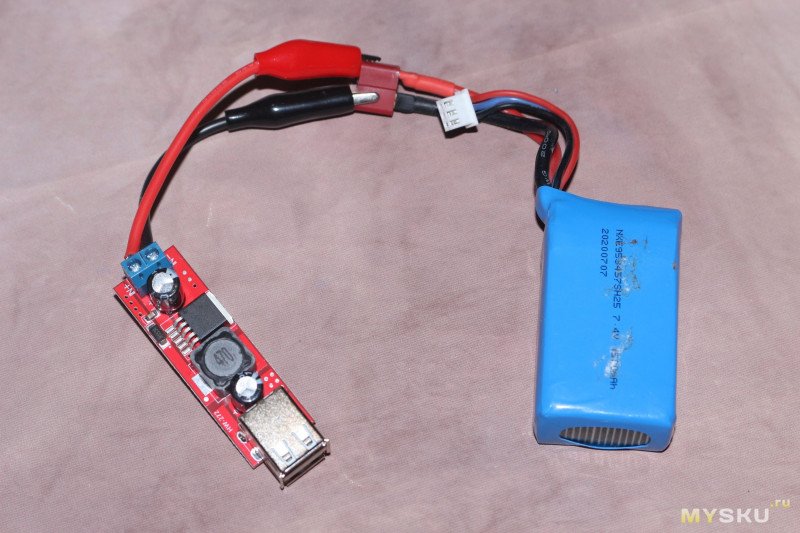

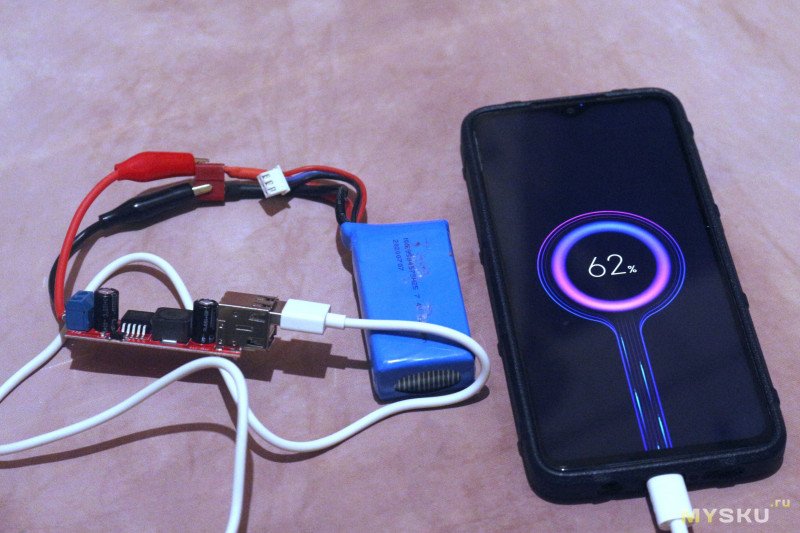

Скажем, двухбаночный аккумулятор от РУ модели. Добавим два куска провода с крокодилами и можно подзарядить телефон.

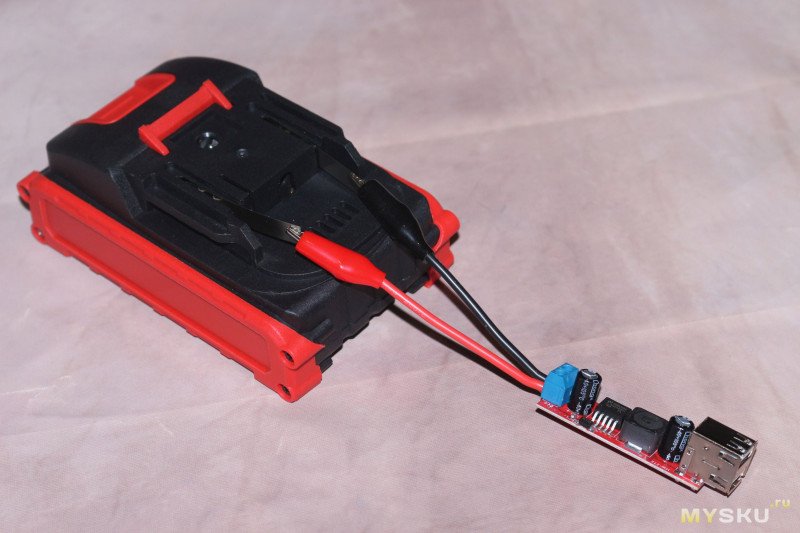

Или батарея от электроинструмента.
Сюда же — автомобильные аккумуляторы, аккумуляторы от самокатов и велосипедов и т.д.
Теперь посмотрим на возможности самого преобразователя.

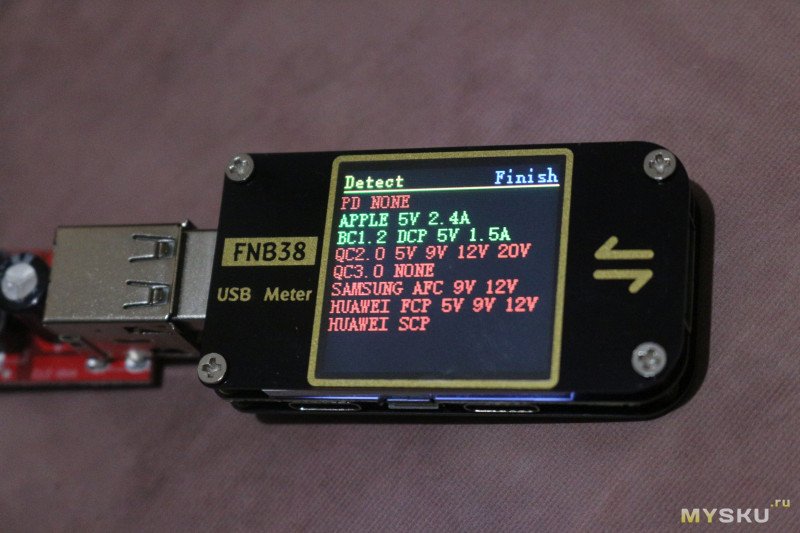

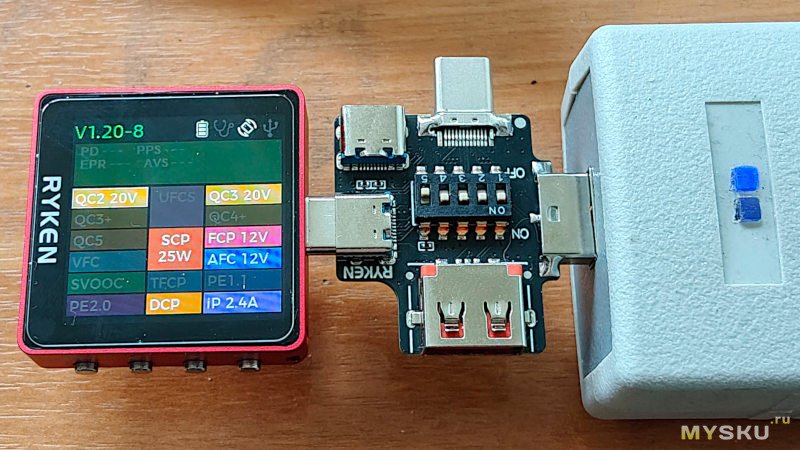

С протоколами зарядки все очень скромно.

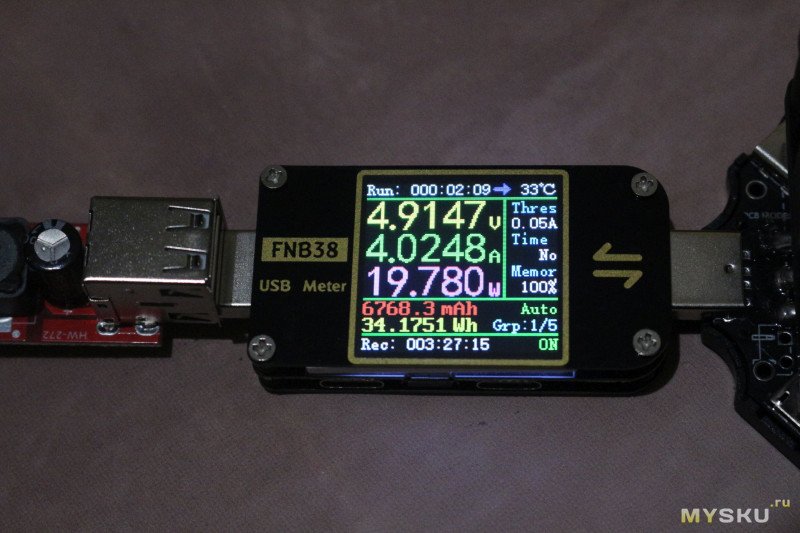

В характеристиках заявлено, что плата выдает максимальный ток 3А. Но даже при 4 А просадки напряжения почти не было.

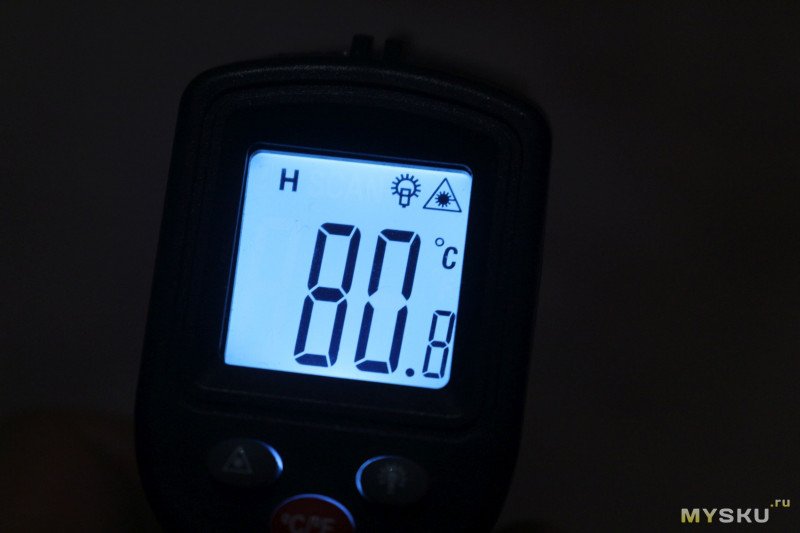

Правда раскочегарилась плата при этом до 80 градусов, поэтому я сделал паузу в эксперименте.

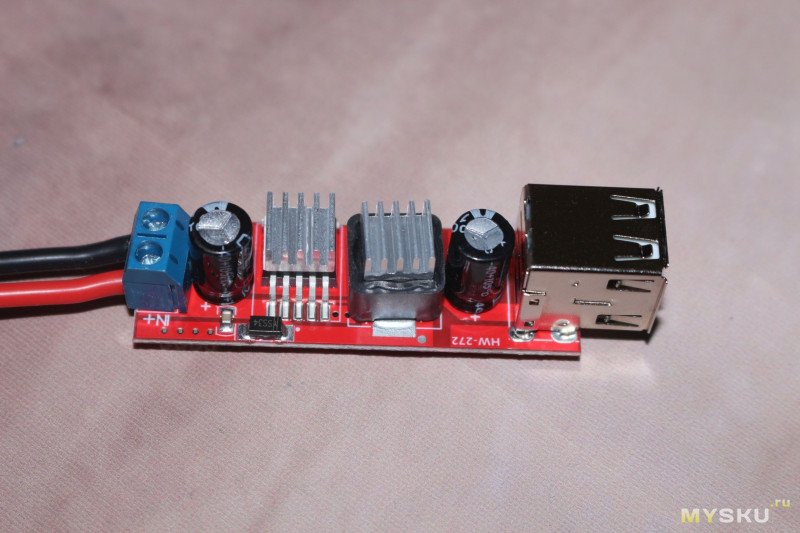

Пауза была потрачена на наклейку мелких радиаторов на чип-преобразователь и дроссель и выуживание из закромов мелкого вентилятора для обдува.

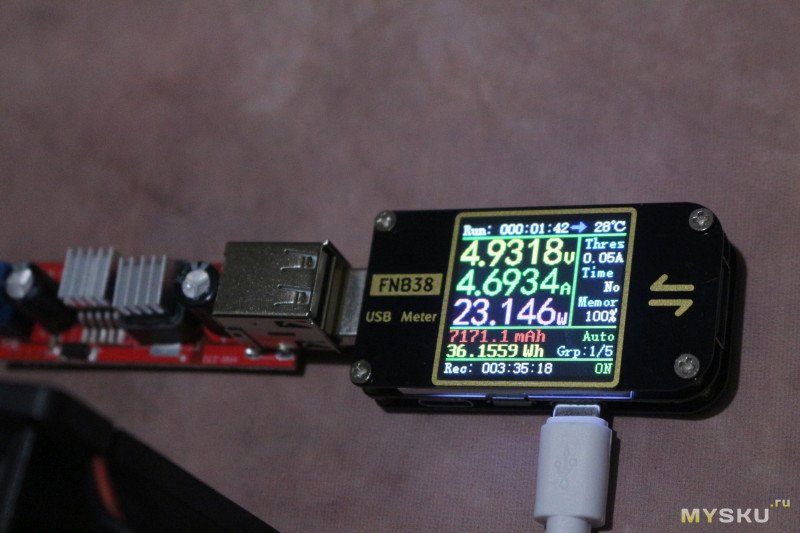

В таком виде удалось без опасения за сохранность устройства выжать почти 4,7 А — дальше напряжение резко упало до 4,4 В.
При нагрузке на два порта одновременно максимальная стабильна конфигурация — по 2 А на порт.

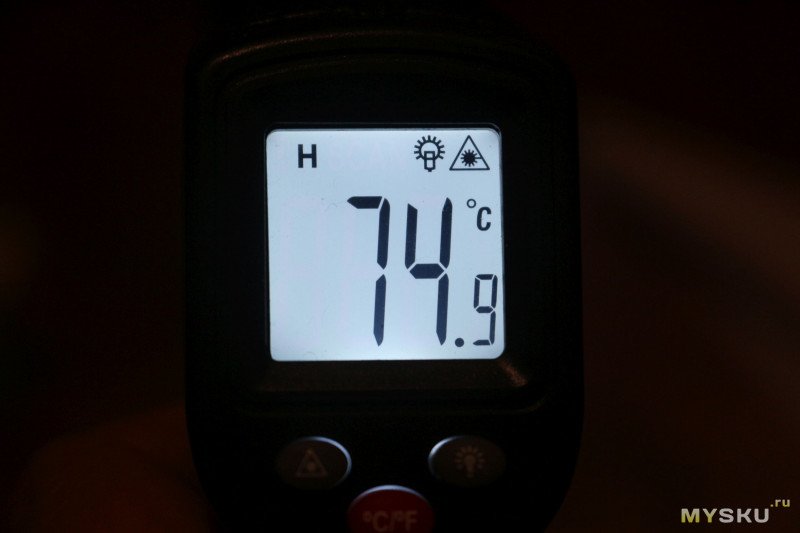

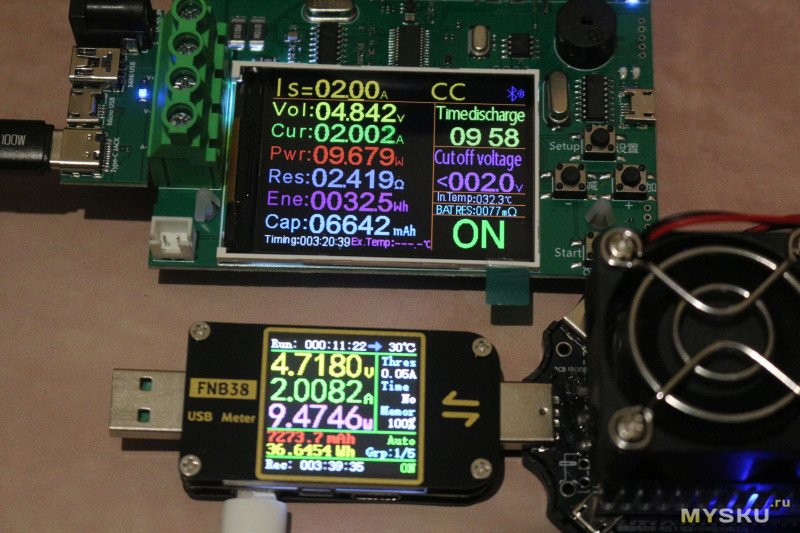

Но ведь на практике никто не будет таскать с собой вентилятор для охлаждения платы. Поэтому проверил, как она будет греться при длительной нагрузке. Выставил 2 А — мощность, которую будет потреблять среднестатистический смартфон, когда ему недоступны быстрые протоколы. Радиаторы не отклеивал, время теста — 30 мин. Довольно быстро плата нагрелась до 75 градусов, и дальше температура уже не росла — not great, not terrible.
Что в итоге. Преобразователь работает, выдает мощность больше заявленной, но при этом под большой нагрузкой греется, как дурной. Если не раздвигать пределы его возможностей до неразумных пределов, то он вполне подойдет для подзарядки смартфонов и других устройств в нештатных ситуациях от обширной номенклатуры возможных источников.
Характеристики:
Входное напряжение: 6V-40VВыход: 5V/3A
КПД: 92%
Рабочая температура:- 40℃-+85℃
Плата упакована в антистатический пакет.
Вот собственно и она. Красный текстолит, все компоненты распаяны на одной стороне. На одном торце — входная колодка с винтовыми зажимами, на противоположном — два USB-А разъема. Пайка аккуратная, флюс отмыт.
Построена на основе понижающего импульсного преобразователя постоянного тока LM2596S.
Размеры сравнимы с аккумулятором 18650.
Поскольку диапазон входных напряжений у устройства достаточно широкий, то и выбор источников питания тоже обширный.
Скажем, двухбаночный аккумулятор от РУ модели. Добавим два куска провода с крокодилами и можно подзарядить телефон.
Или батарея от электроинструмента.
Сюда же — автомобильные аккумуляторы, аккумуляторы от самокатов и велосипедов и т.д.
Теперь посмотрим на возможности самого преобразователя.
С протоколами зарядки все очень скромно.
В характеристиках заявлено, что плата выдает максимальный ток 3А. Но даже при 4 А просадки напряжения почти не было.
Правда раскочегарилась плата при этом до 80 градусов, поэтому я сделал паузу в эксперименте.
Пауза была потрачена на наклейку мелких радиаторов на чип-преобразователь и дроссель и выуживание из закромов мелкого вентилятора для обдува.
В таком виде удалось без опасения за сохранность устройства выжать почти 4,7 А — дальше напряжение резко упало до 4,4 В.
При нагрузке на два порта одновременно максимальная стабильна конфигурация — по 2 А на порт.
Но ведь на практике никто не будет таскать с собой вентилятор для охлаждения платы. Поэтому проверил, как она будет греться при длительной нагрузке. Выставил 2 А — мощность, которую будет потреблять среднестатистический смартфон, когда ему недоступны быстрые протоколы. Радиаторы не отклеивал, время теста — 30 мин. Довольно быстро плата нагрелась до 75 градусов, и дальше температура уже не росла — not great, not terrible.
Что в итоге. Преобразователь работает, выдает мощность больше заявленной, но при этом под большой нагрузкой греется, как дурной. Если не раздвигать пределы его возможностей до неразумных пределов, то он вполне подойдет для подзарядки смартфонов и других устройств в нештатных ситуациях от обширной номенклатуры возможных источников.
Самые обсуждаемые обзоры
| +36 |
1974
74
|
| +64 |
2635
26
|
| +83 |
3206
62
|
Быстрая зарядка достаточно «умная» и использует USB по назначению, как интерфейс обмена данными.
У меня в авто все преобразователи — на этих LM2596S, токи от 0.8 до 2.5 Ампер — даже летом всё работает.
а насчёт негативных отзывов — может что-то совсем левое, а может конденсаторы неправильные, у меня на эту тему обзор был — партия с другими конденсаторами выдавала дикие пульсации.
В случае с древней LM2596S я просто беру и покупаю. А в случае с модной MP1584 я сначала долго и вдумчиво читаю, потом перебираю продавцов, потом заказываю один-два экземпляра у каждого… Жуть.
а вот обрывы и переломы когда растёт сопротивление из за уменьшение сечения
p/s
думаю КПД тут не более 80% с учётом нагрева уже при 2А
по хорошему еще бы и частоту проверить, я на 90% уверен что микруха неоригинальная, и в принципе она может быть в плане КПД и получше оригинала.
китайцы при замыкании тупо дохнут и на выход прёт то что было на входе.
да и в моём сообщении совершенно точно есть слово «подделка»
Претензий нет, исправно трудился несколько лет пока командировки не завершились методом смены работы на трудовую деятельность за деньги.
но вот с протоколами особенно всё что выше 30вт сильно мудрят
При этом если юзать мудрёный USB хаб с Ethernet и HDMI и запитывать ноут через него — то всё было норм, порт работает от любого БП.
Благо избавился от этой шайтан машины.

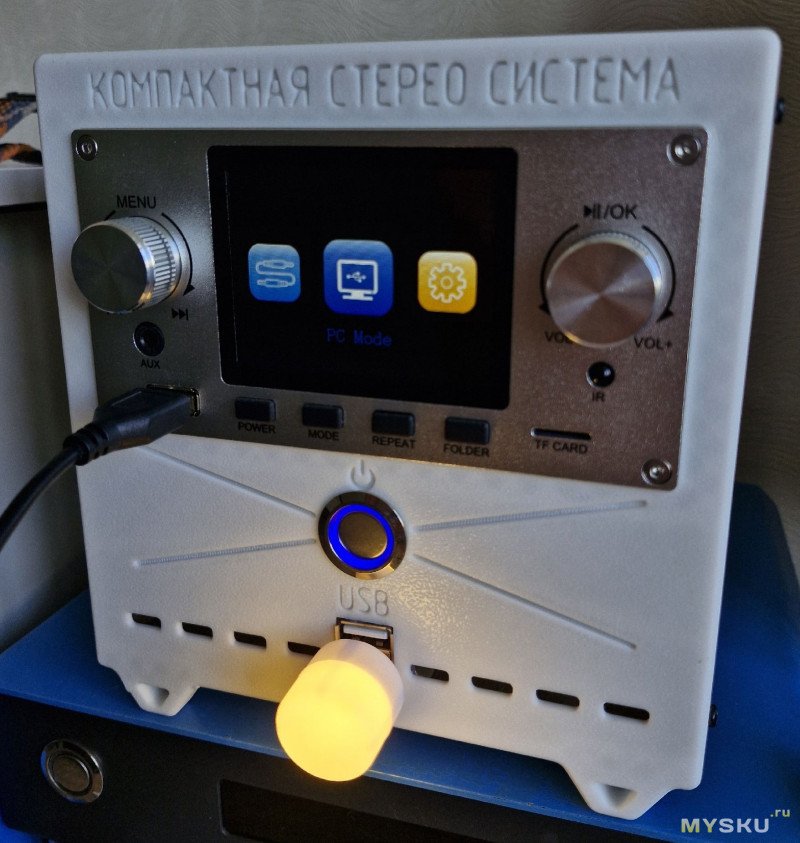

Устройство на фото описано тут. Там и ссылка на обзор такого преобразователя.
Т.е. не столько частота ШИМа, сколько крутизна фронтов.

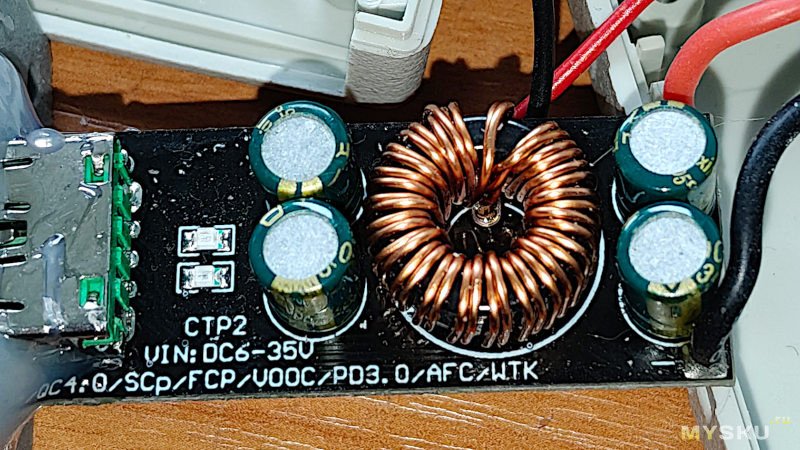

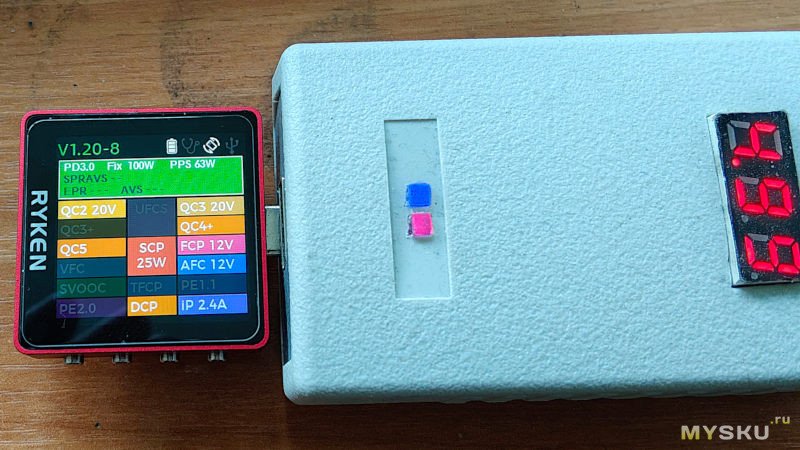

Тестовый замер показал общее потребление 40Вт от 14.1в (50Вт от 24в), плата при этом разогревалась максимум до 55 градусов. Использовал телефон Xiaomi 12 и MacBook Air M4, которые 65Вт, наверное, и не смогут взять.

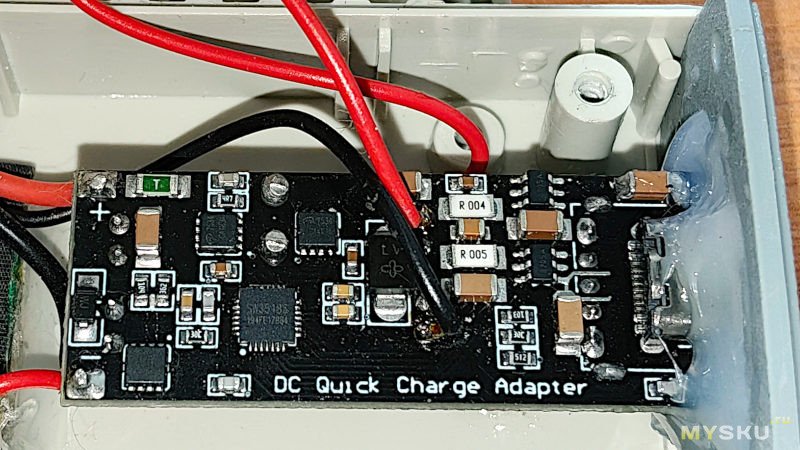

Сейчас идут с несколько плат Алиэкспресса. По описанию чип — реально огонь, при питании от солнечных панелей должен перекрывать стандарт PD 3.0 по напряжению.
что за он?
Но вот если зайти с другой стороны, и акт выкатить вместе с исковым заявлением ) Но это время, увы. Хотя проучить продавца ой как хочется, конечно. А заодно и охреневший в конец ВБ — сразу же после ответа продавца написал в техподдержку, до сих пор обращение в статусе «вам ответит первый освободившийся оператор». Даже Озон себе такого не позволяет.

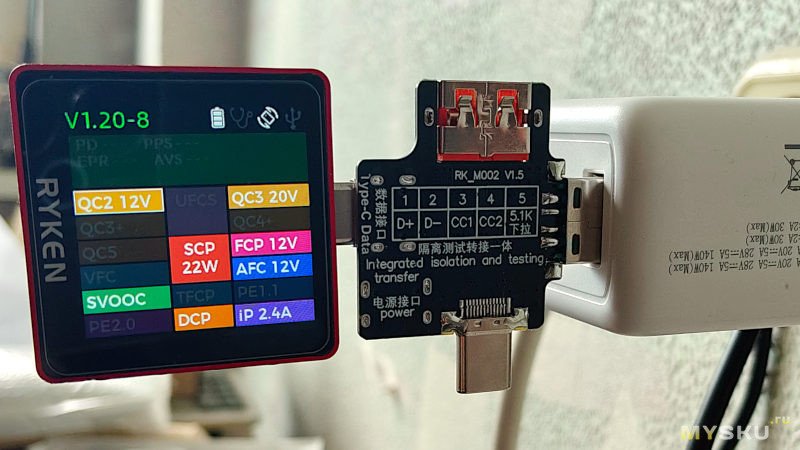

Так sw3518. Подкупает SuperVOOC и оба протокола Samsung — это как раз мой случай.
Рилми 14 на снапдрагоне от них заряжается по pd.
Придут платы — могу написать вам в ЛС, будет работать или нет (тема через неделю ожидаемо умрёт, а товар только прошел китайскую таможню).

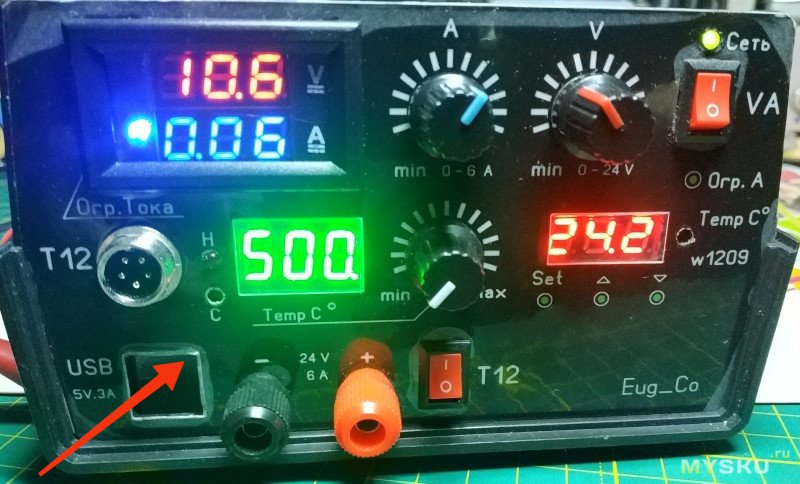

У меня такие платы в самодельном лабораторнике, в блоке питания для паяльника алиентековского, в настольном заряднике для телефонов и прочих.
Более подробно могу рассказать в понедельник-вторник, не раньше.
А вопрос интересный — каким напряжением питаются модули? Судя по показаниям тестера — 22+ Вольта?
На самом деле, там 5521 вход, блоки бывают 29, 24, ноутбучный 19. Но с последним плата ребутится с потребителями, которые пытаются включить 20.
Сравнение было лишь для того чтобы сказать — «зачем покупать 5в, если доступны более продвинутые варианты?»
на самом деле это совершенно разные платы, у которых даже возможности принципиально отличаются.

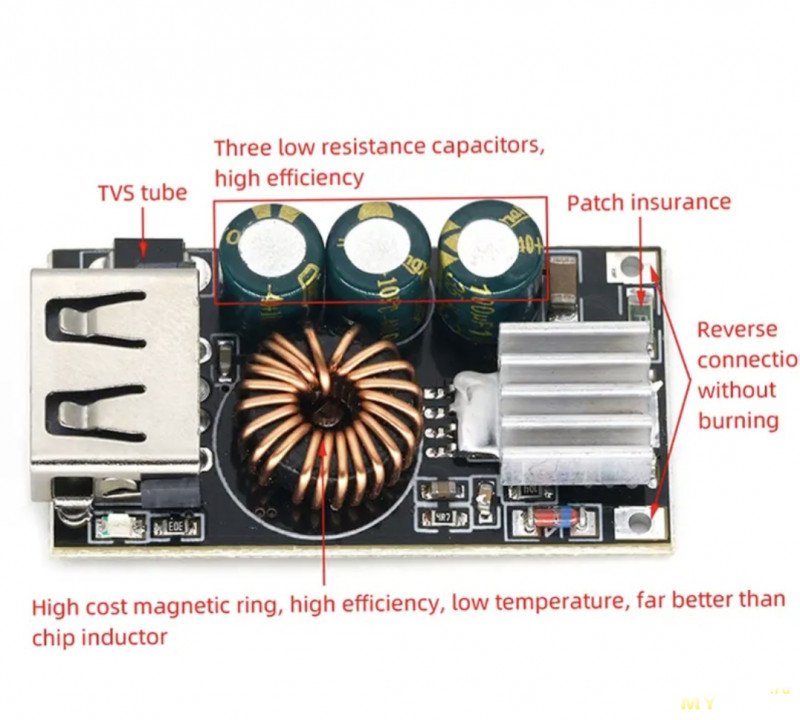

а вот с тем что нет смысла покупать такую как в обзоре если вот такие с быстрыми протоколами стоят примерно столько же — соглашусь.
Еще можно КР142ЕН5 протестировать, вдруг там Power Delivery советы предусмотрели.
250руб, ток до 2А вход до 60в
Но сам не пробовал.
Насчет протоколов зарядки эт наверное шутка

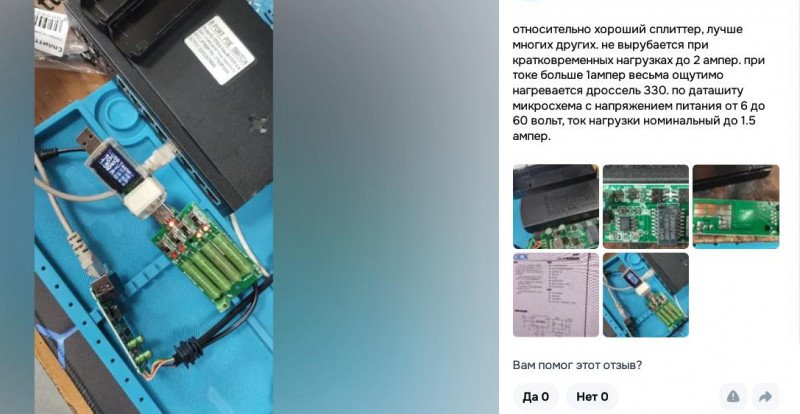

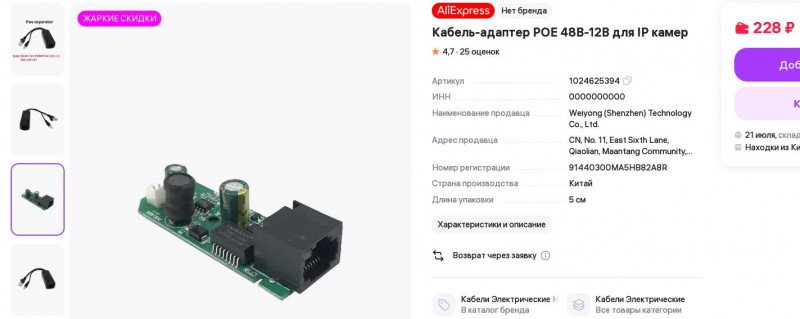

И, если честно, особого доверия в стабильности питания, не было (по ощущению). И я решил пойти сложнее, но безопаснее — Понижайка 48 в 12, а дальше УСБ автозарядка в прикуриватель… Какой-нибудь Белкин вызывает больше доверия на правильный УСБ.
