Киловатт в компактном корпусе: DC-DC преобразователь RD RK6018 (60В и 18А)

Продолжаем рассматривать компактные DC‑DC‑преобразователи от бренда RuiDeng. На повестке RK6018 - это регулируемый понижающий (Buck) преобразователь, который сочетает внушительную мощность (до 1080 Вт) с относительно небольшими габаритами (активное охлаждение). В отличие от уже рассмотренного RK6006H, тут только понижение напряжения (от 70 В), но запас по выходному току до 18A. Может стать решением для радиолюбителей, сервисных мастерских, тестирования аккумуляторов и сборки DIY лабораторных блоков питания. Краткое знакомство (версия без Bluetooth) под катом.

Традиционно начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: регулируемый DC-DC преобразователь
Модель: RK6018
Тип преобразователя: понижающий (Step-Down)
Режим работы понижающего преобразователя: (входное напряжение ÷ 1,1) — 1
Монтаж: панельный
Дисплей: 1,54 дюйма 240х240 точек
Диапазон входного напряжения: 12-70,00 В
Диапазон выходного напряжения: 0-60,00 В
Максимальный входной ток: 18 А
Разрешение измерения настройки выходного напряжения: 0,01 В
Разрешение измерения выходного тока: 0,01 А
Точность измерения входного напряжения: ±(1%+5 цифр)
Точность выходного напряжения: ±(0,3%+3 цифры)
Текущая точность: ±(0,5%+2 разряда)
Типичное пульсация на выходе:100 мВ VPP
Диапазон рабочих температур: -10 ~40 С
Время отклика в режиме постоянного напряжения: 2 мс (нагрузка 0.1A-5A)
Режим постоянного напряжения, регулирование нагрузки: 0,5% или 100 мВ (в зависимости от того, что больше).
Регулирование нагрузки в режиме постоянного тока: 0,5% или 15 мА (в зависимости от того, что больше).
Диапазон измерения емкости: 0-9999,99 Ач
Диапазон измерения энергии: 0-9999,99 Втч
Статистическая погрешность емкости и энергии: ±2％
Защита от перегрева: температура системы> 85
Условие запуска охлаждающего вентилятора: выходной ток >6А или температура системы >55, высокая скорость при температуре выше 70.
Масса (с упаковкой): около 0,17 кг
Размеры изделия: 79*43*61 мм
Поддержка USB-связи: да
Поддержка связи Bluetooth: поддерживается только RK6018-BT.
ПО и руководство

---

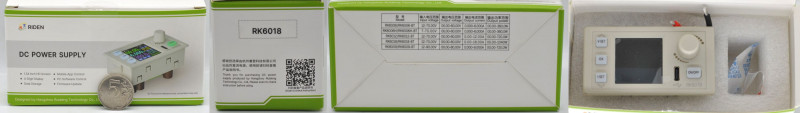

Коммерческая упаковка:
Внутри мягкая вставка и поглотитель влаги.

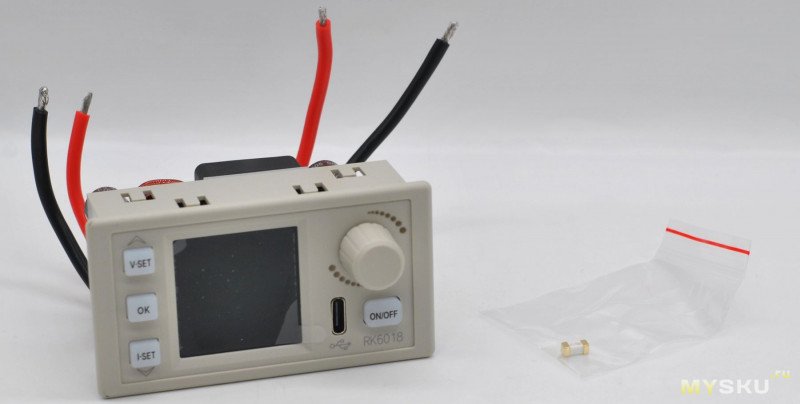

В комплектацию входит только сменный плавкий предохранитель на 25 А.
Внешнего датчика температуры в базовой версии нет (но разъем под него предусмотрен).

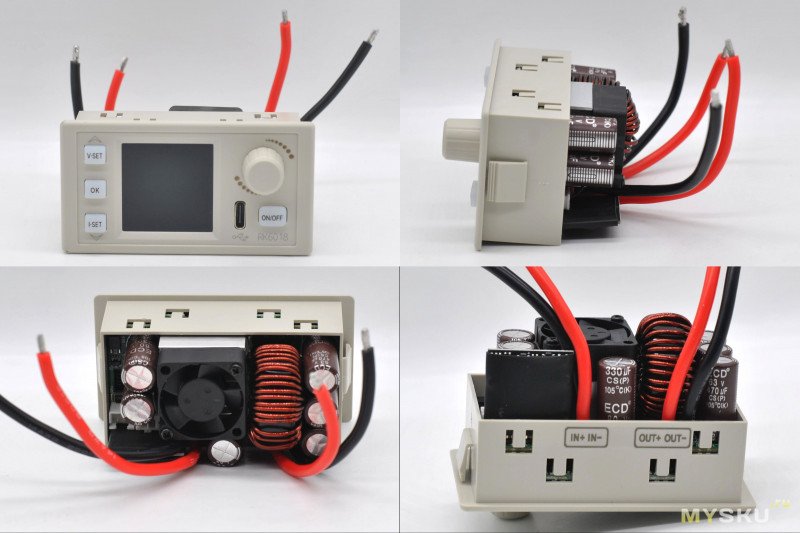

Внешний вид

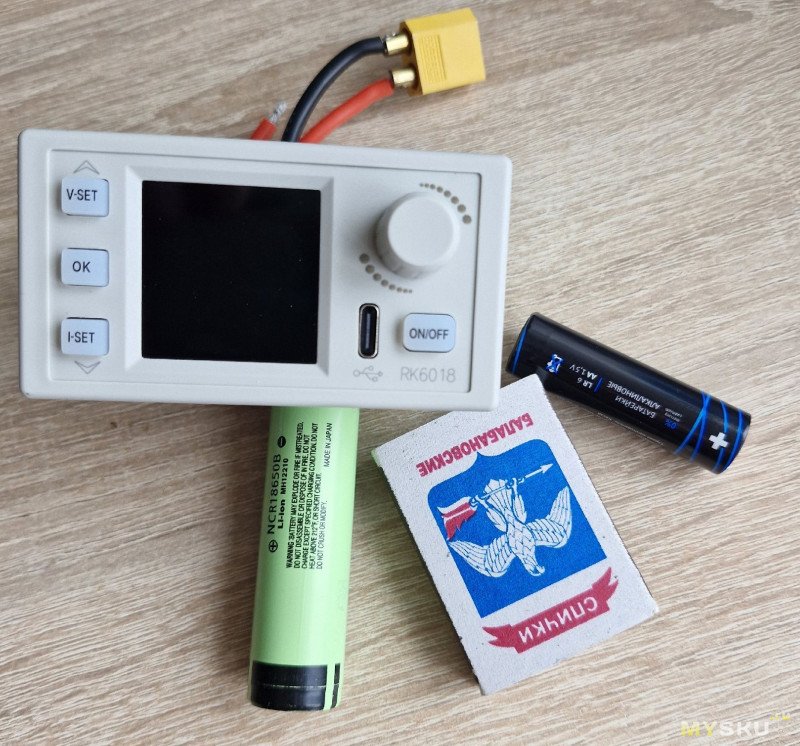

Все тот же серый матовый пластик без запаха, дисплей 29х29 мм, прорезиненные мягкие кнопки + энкодер. Рядом с кнопкой включения порт Type-C для коммуникации с ПК. Бывает и версия с Bluetooth для мобильного ПО (пока только Android).
Подключения реализованы несъемными кабелями с залуженными концами, длиной около 9 см (входные длиннее) и сечением 14 AWG. Электролиты на 80 В.
Измеренная масса 140 г.

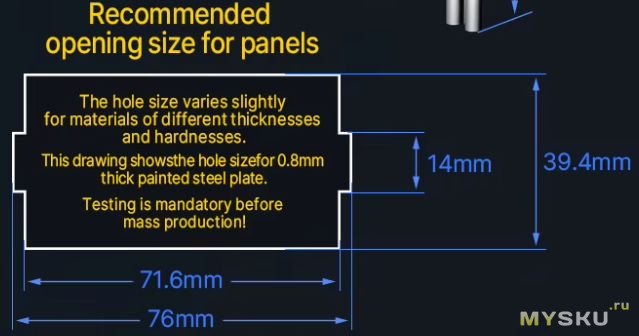

Отверстие для панельного монтажа:

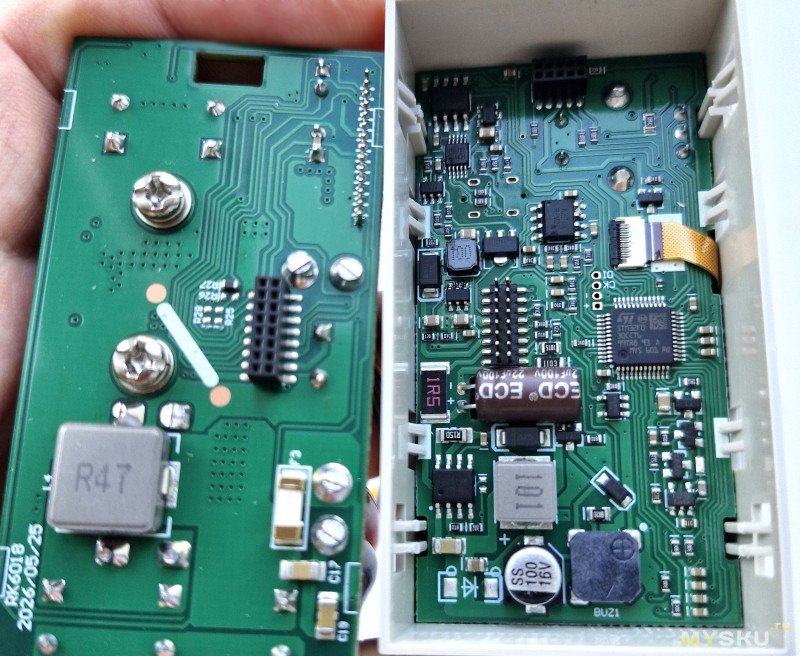

Компоновка двухплатная, элементы стоят очень плотно.
Маркировку микроконтроллера не затирают.
Обзор будет перекликаться с RK6006H (размеры, меню и ПО одинаковы, отличие в мощности, подключении и типе преобразования).

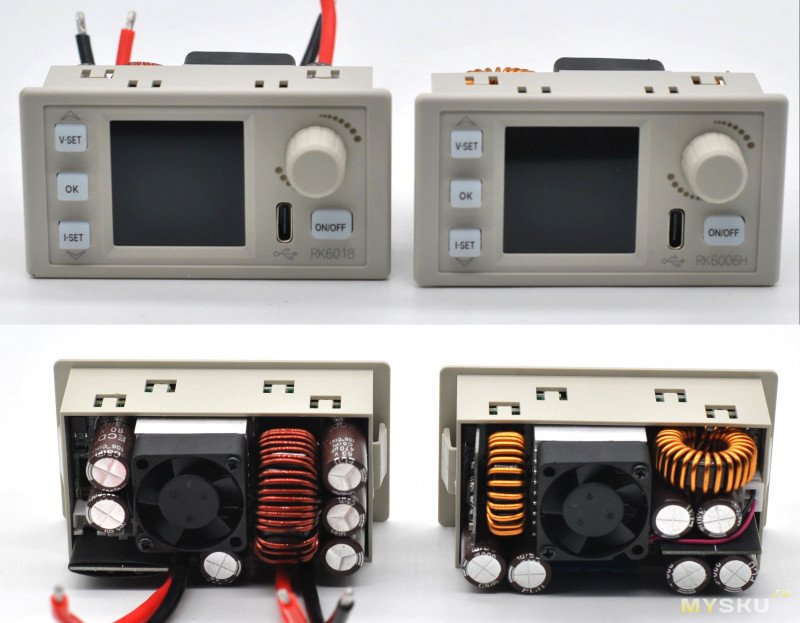

Вот их сравнение:
Система активного охлаждения силовых транзисторов одинаковая. Катушка (индуктивность) у RK6018 одна и крупнее.

---

В работе
Загрузка 3 сек. Работает от 10 В, собственно потребление около 1 Вт.

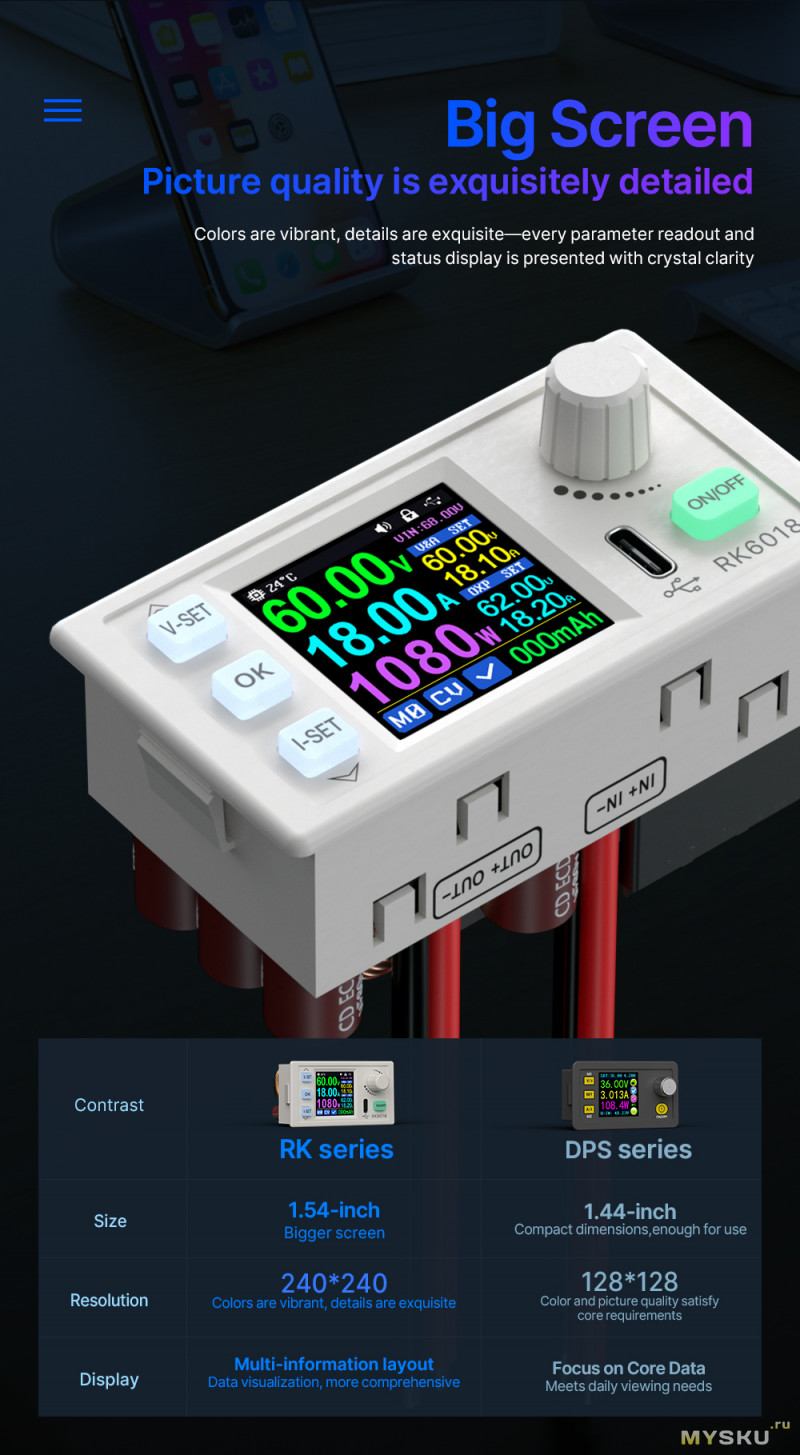

Дисплеи (29х29 мм) в обновлённой серии DC-DC преобразователей RD ярче и контрастнее, чем в серии DPS. Можно принудительно повернуть на угол, кратный 90°.

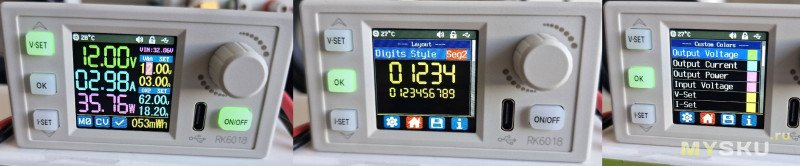

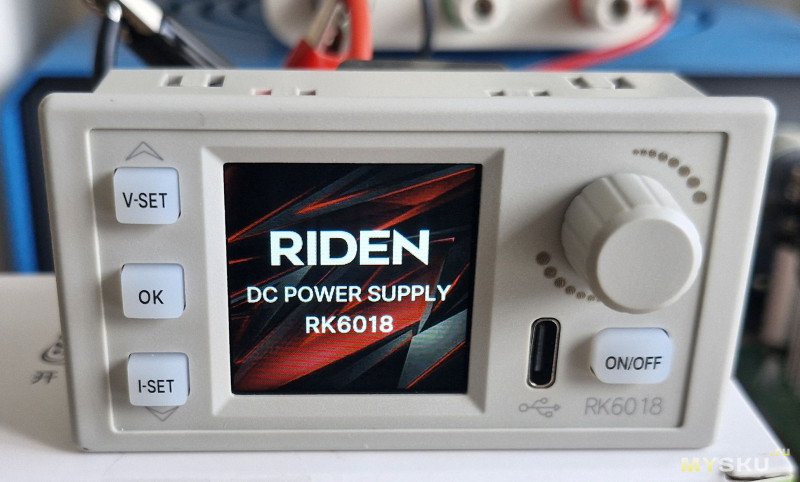

Стартовую картинку можно поменять на свою, так же кастомизация по шрифту (3 варианта) и цветам.

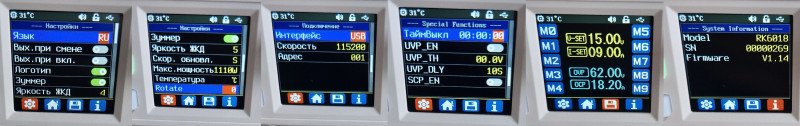

Меню модуля:
Таймер автовыключения (до 99 ч) тоже имеется. Память на 9 предварительный установок напряжения и тока

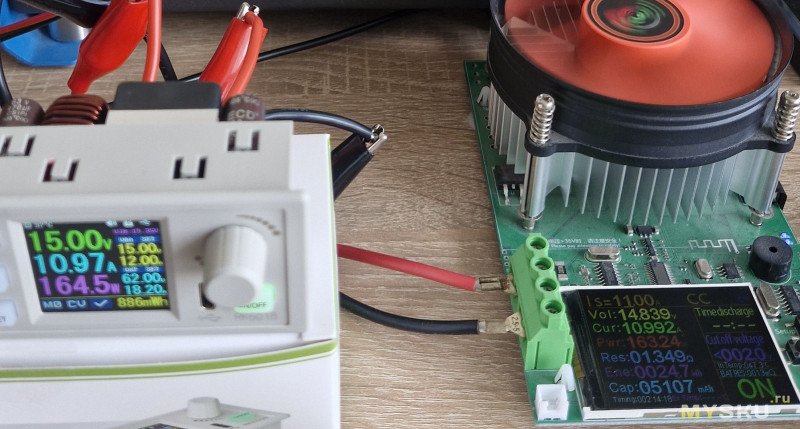

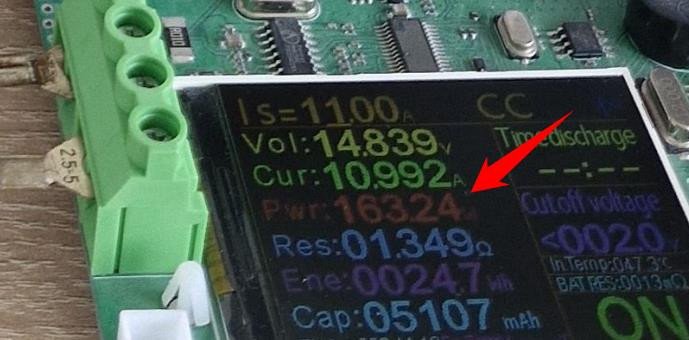

Работает в режиме CC и CV:
У RuiDeng репутация точных приборов (для бытового применения), тут плавная регулировка уставки и точное поддержание тока, это делает его удобным для отладки схем и тестирования различных модулей.

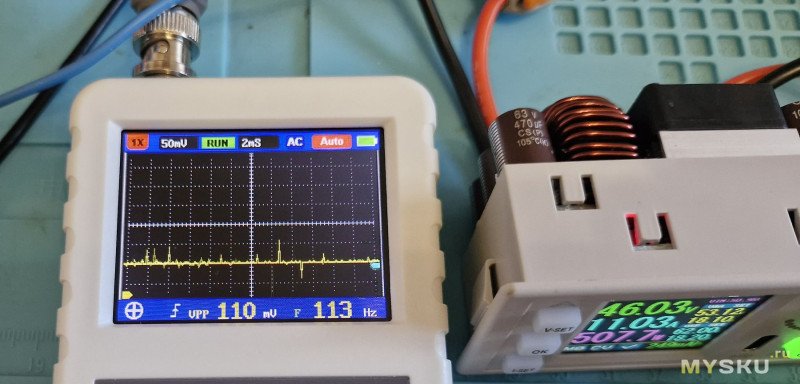

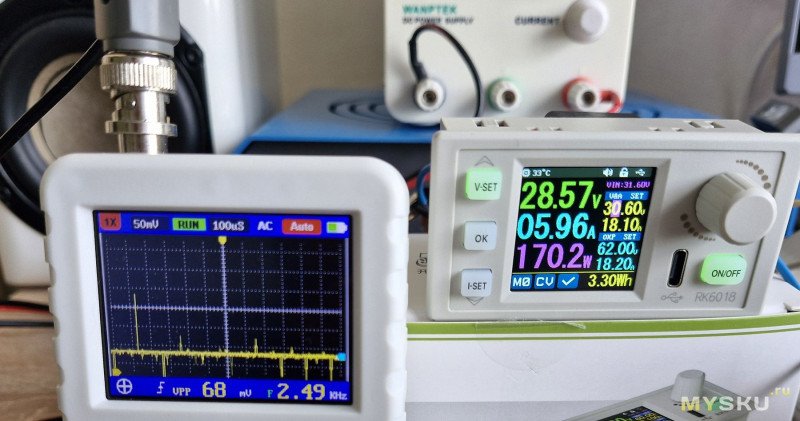

Каких-то высоких пульсаций выходного напряжения не замечено:
Шумит вентилятором (но не постоянно, а по алгоритму), и с ним не перегревается. Но в готовом корпусе нужна хорошая вентиляция.

---

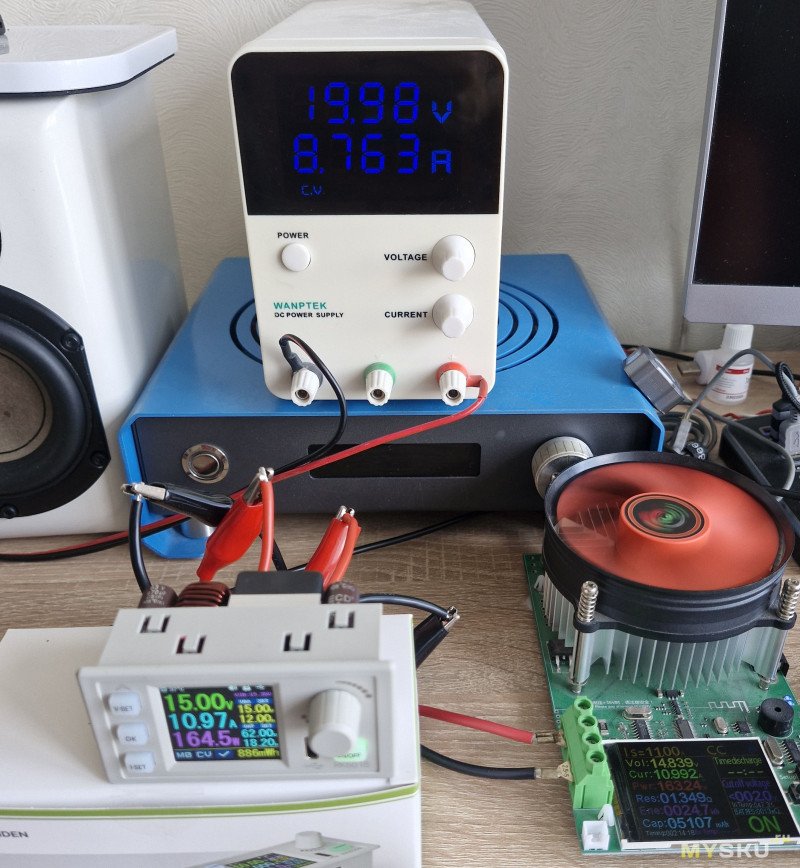

Попытался проверить максимальную мощность. Но у меня нет ни сетевого БП под такие параметры (18 А так-то очень высокий ток для квартиры, а не мастерской), ни подходящей нагрузки 1 кВт (тормозной реостат от троллейбуса надо найти).

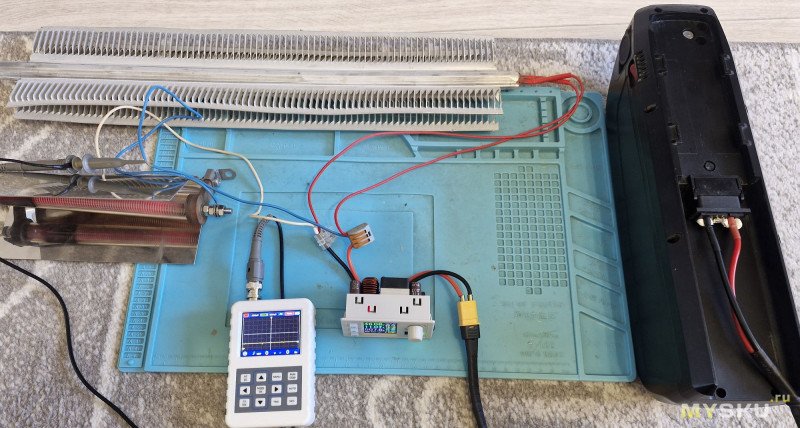

Но есть аккумулятор от моего электровелосипеда (ChamRider 48V 19.2AH с BMS на 40 А), там выходное напряжение 54 В при полной зарядке. Паяем разъем XT60 и собираем стенд.

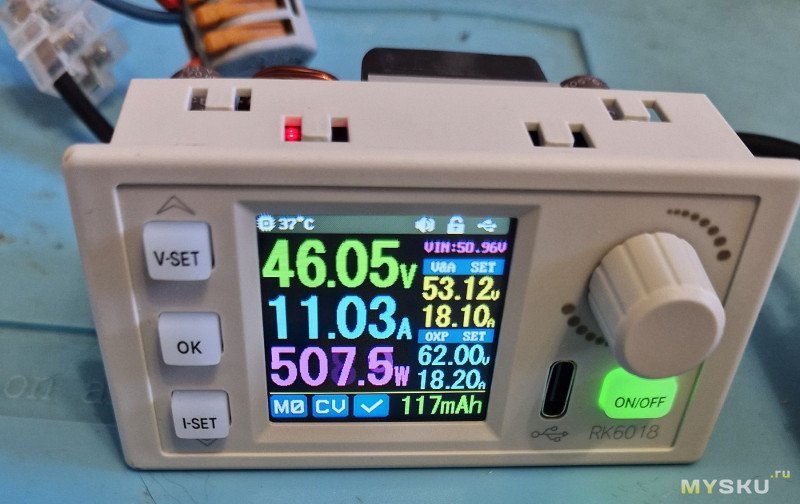

С ним и двумя спиралями-нагревателями на 5 Ом в сумме можно выжать 500+ Вт (со всеми просадками и потерями).
Пульсации при этом:
Такая высокая выходная мощность может понадобиться для зарядки АКБ мощного электротранспорта.

---

Под занавес знакомства — работа с ПО для ПК (Windows).

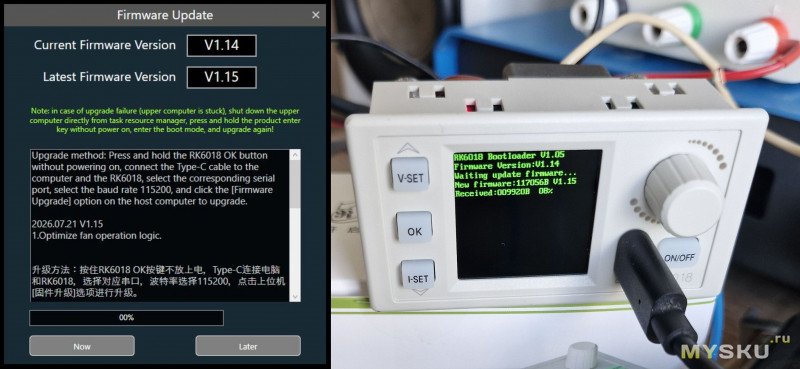

Сразу обновилась прошивка:

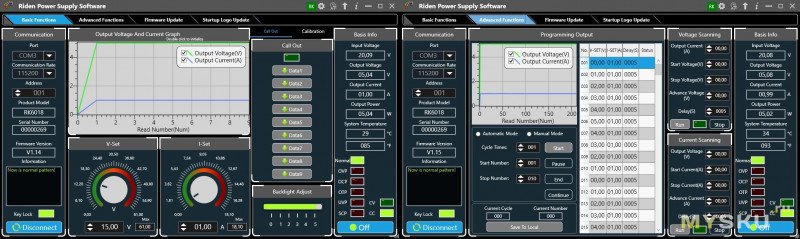

Окно ПО:
Кнопки на корпусе преобразователя при этом заблокированы.
Итог
RD RK6018 — это современный вариант понижающего преобразователя для радиолюбителей или сервисных мастерских, которым нужен универсальный, мощный и наглядный источник постоянного тока в компактном исполнении. Он закрывает широкий круг задач: от питания макетов до тестирования блоков питания и заряда аккумуляторов электротранспорта. Миниатюризация заметна и в силовой электронике — преобразование DC-DC на 1 кВт мощности вместили в корпус размером с кулак. Точность и пульсации достаточны для большинства типовых задач. Подключения проводами не так удобно как клеммы, но тут видимо ограничение по мощности.
Спасибо за внимание. Удачных покупок!
