RuiDeng решил закрыть все ниши в своих компактных DC-DC преобразователях серии RK (пришла на смену DPS). Сегодня рассмотрим RK8009 (80В 9А), работает на понижение напряжения. Диапазон выходного напряжения до 80 В позволяет заряжать сборки Li‑Fe, аккумуляторы электротранспорта и другие конфигурации. Встроено много защит, таймер и управление с ПК.
Пост будет максимально коротким, ибо это уже 3-й обзор преобразователей этой серии (вот 6018), читатели уже поняли, что у RD получается неплохо, и читать одно и то же утомительно.
Как всегда, начнем обзор с заявленных характеристик продукта.
Технические характеристики
Тип товара: регулируемый DC-DC преобразователь
Модель: RK8009
Тип преобразователя: понижающий (Step-Down)
Режим работы понижающего преобразователя: (входное напряжение ÷ 1,1) — 1
Монтаж: панельный
Дисплей: 1,54 дюйма 240х240 точек
Диапазон входного напряжения: 12-90,00 В
Диапазон выходного напряжения: 0-80,00 В
Максимальный входной ток: 9 А
Разрешение измерения настройки выходного напряжения: 0,01 В
Разрешение измерения выходного тока: 0,01 А
Точность измерения входного напряжения: ±(1%+5 цифр)
Точность выходного напряжения: ±(0,3%+3 цифры)
Текущая точность: ±(0,5%+2 разряда)
Типичное пульсация на выходе:100 мВ VPP
Диапазон рабочих температур: -10 ~40 С
Время отклика в режиме постоянного напряжения: 2 мс (нагрузка 0.1A-5A)
Режим постоянного напряжения, регулирование нагрузки: 0,5% или 100 мВ (в зависимости от того, что больше).
Регулирование нагрузки в режиме постоянного тока: 0,5% или 15 мА (в зависимости от того, что больше).
Диапазон измерения емкости: 0-9999,99 Ач
Диапазон измерения энергии: 0-9999,99 Втч
Статистическая погрешность емкости и энергии: ±2％
Защита от перегрева: температура системы> 85
Условие запуска охлаждающего вентилятора: выходной ток >6А или температура системы >55, высокая скорость при температуре выше 70.
Масса (с упаковкой): около 0,17 кг
Размеры изделия: 79х43х55 мм
Поддержка USB-связи: да
Поддержка связи Bluetooth: поддерживается только RK8009-BT.
ПО и руководство

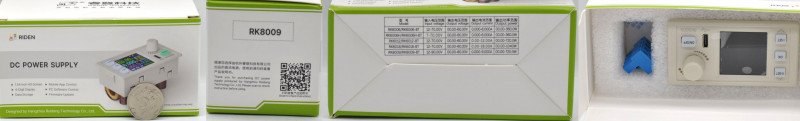

Коммерческая упаковка:
Изготовлено в Китае. Внутри мягкая вставка и поглотитель влаги.

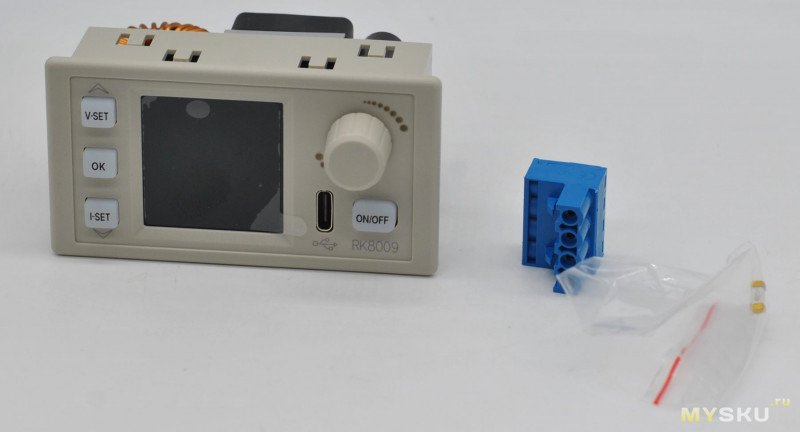

Комплектность (по сути только запасной предохранитель на 15 А, инструкция электронная):
Подключения тут реализованы через съемную колодку с винтовыми зажимами кабеля.
Внешнего датчика температуры в базовой версии нет (но разъем под него предусмотрен).
Внешний вид
Размеры этих компактных преобразователей типовые, для замены другой модели, изменять посадочное место не придется.

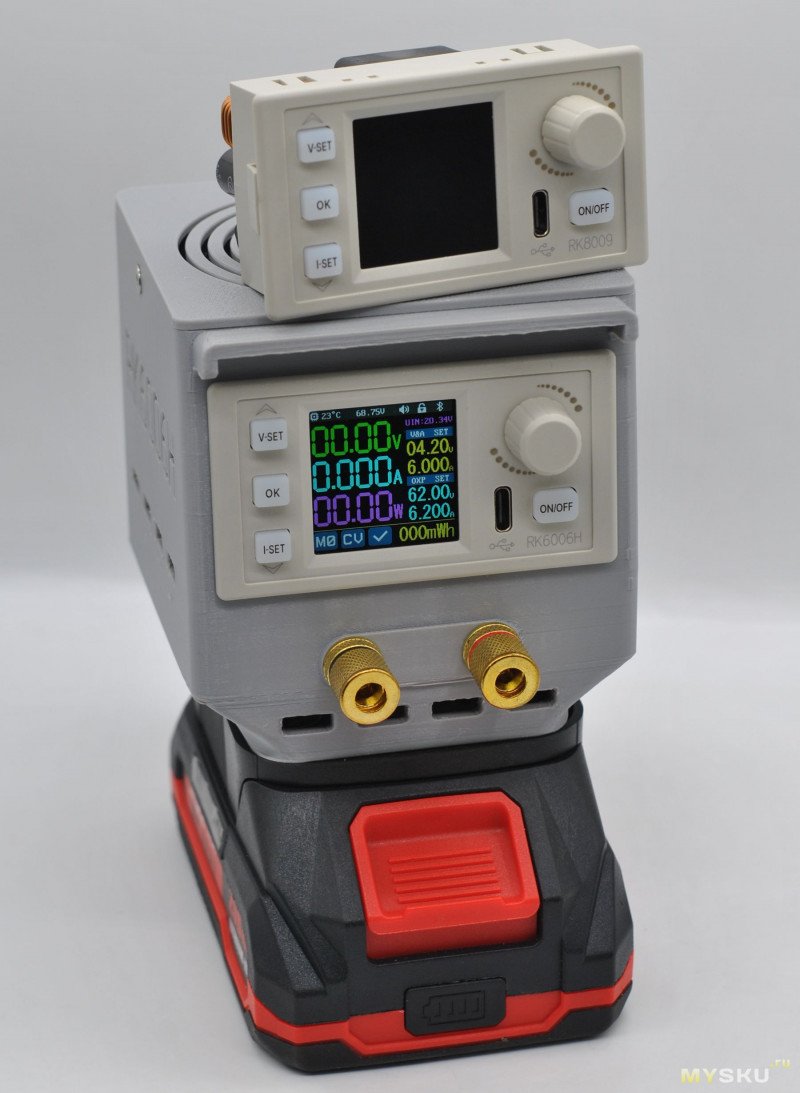

Один в один с RK6006H, который стоит в печатной будке на АКБ макита.

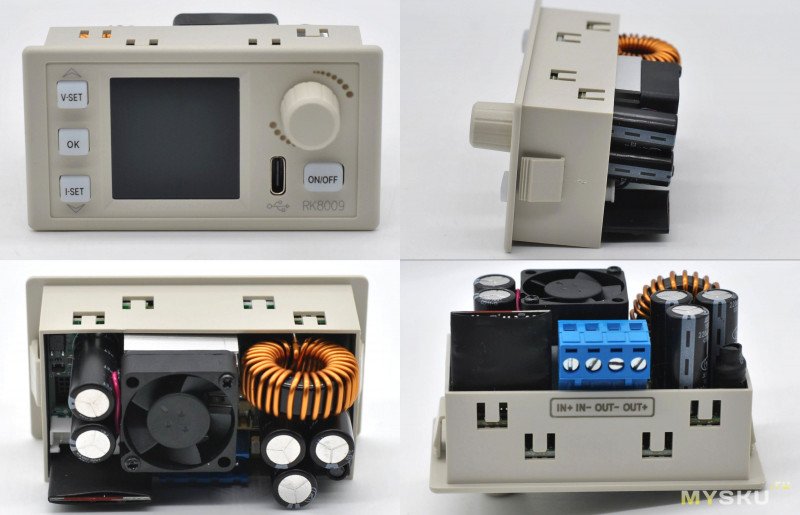

RK8009 со всех сторон:
Активное охлаждение (вентилятор 2,5 см). USB‑C для связи с ПК, опциональный протокол Bluetooth (тут без него). Управление — прорезиненными кнопками и энкодером.
С прошлой серии DPS подрос и стал ярче экран (физический размер 29х29 мм).
Масса с колодкой 114 г.

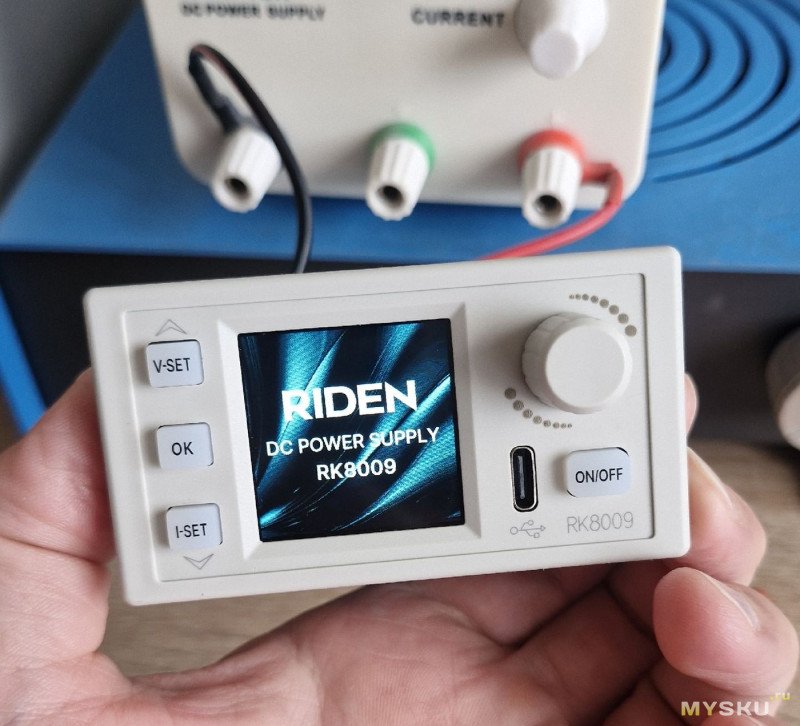

Экран можно повернуть под углом, кратным 90°, настроить яркость (6 уровней) и даже заменить стартовую картинку.

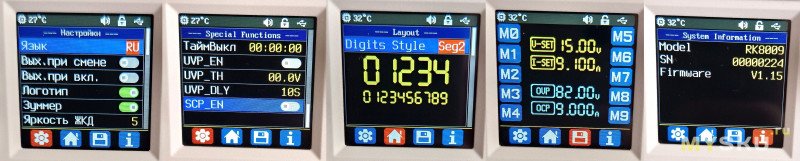

Меню как у других DC-DC RK (есть русский язык, можно поменять шрифт и цвета):
Есть настройка защит OVP, OCP, UVP, доступна память на 9 пресетов напряжения и тока.
Начинка

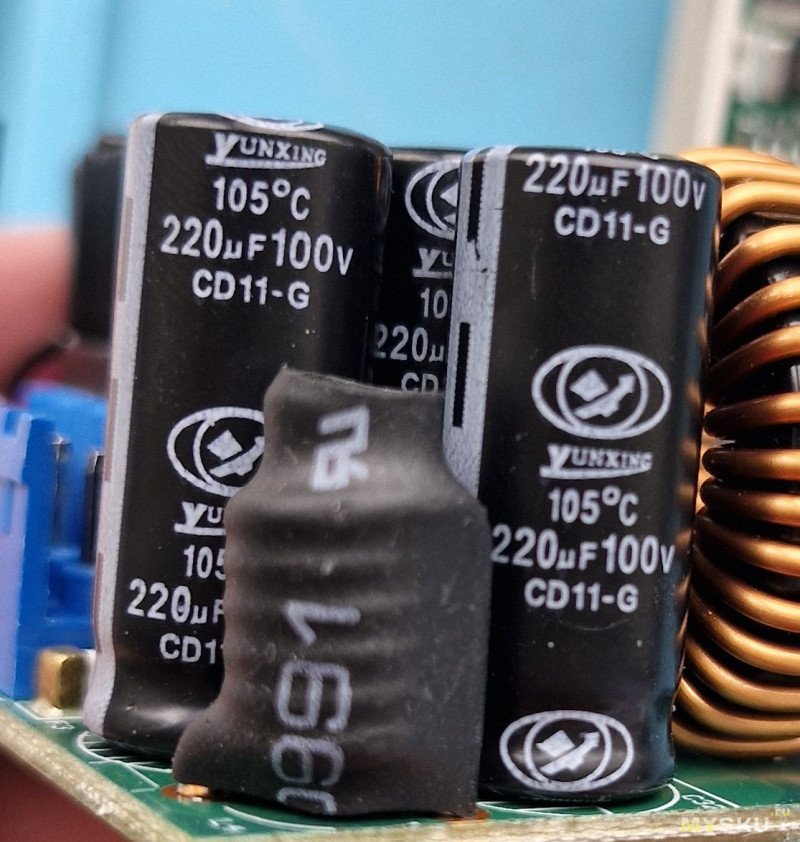

Электролиты:
Напряжение с запасом.

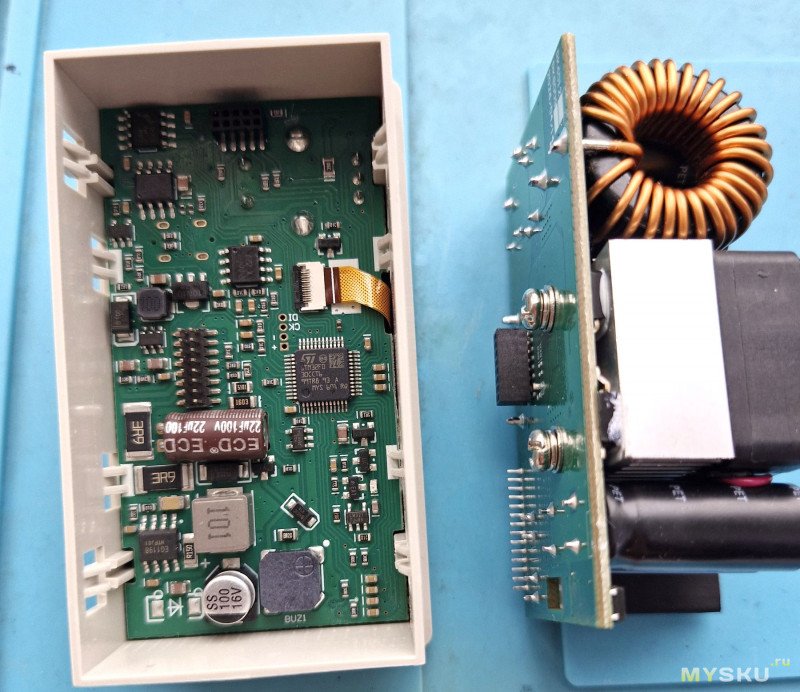

Компоновка модуля двухплатная, элементы стоят плотно.
Микроконтроллер STM32F0.

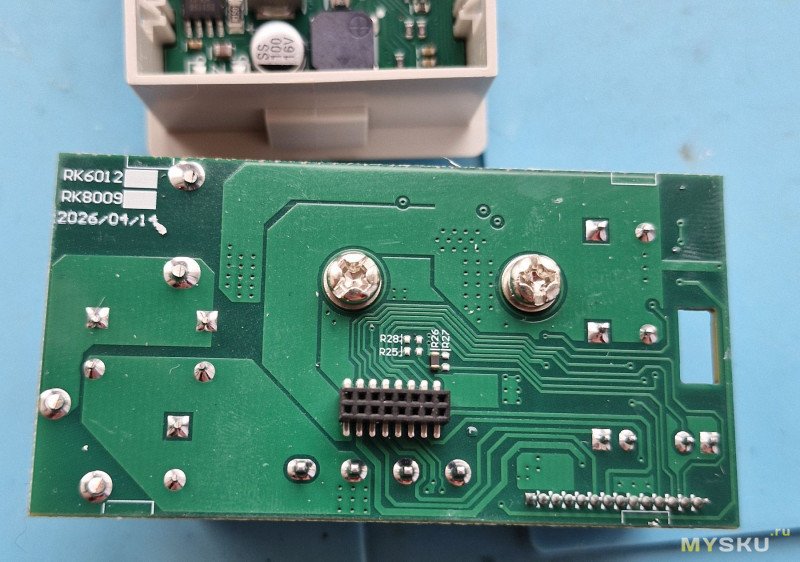

На маркировке верхней платы еще проштампована версия 6012.

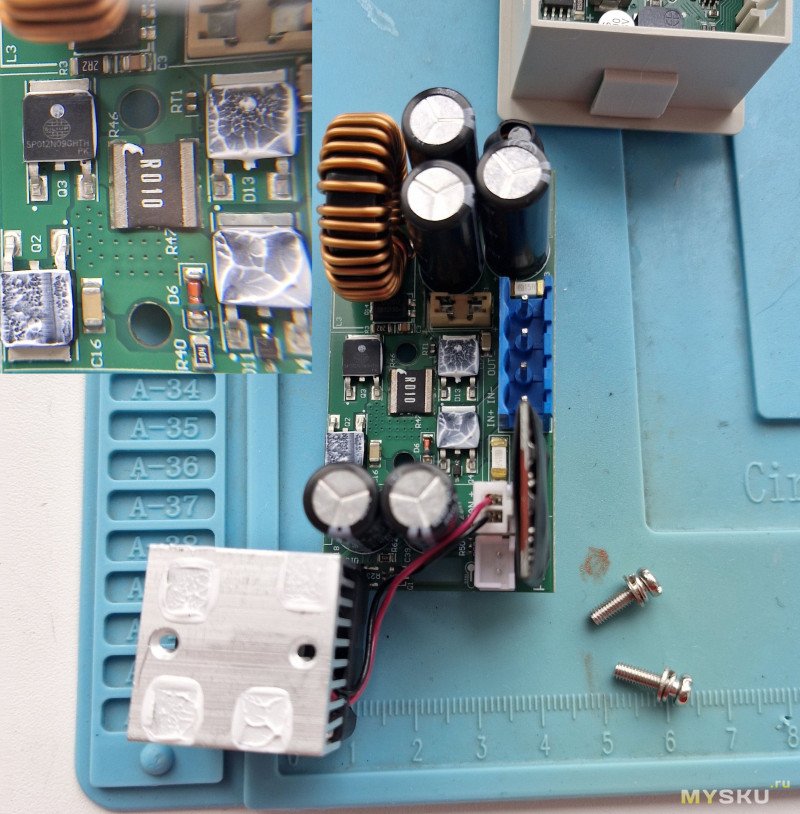

Посмотрим, что стоит под радиатором:
Транзисторы Siliup SP012N09GHTH и токовый шунт.
В работе
Работает модуль с входного 11 В.

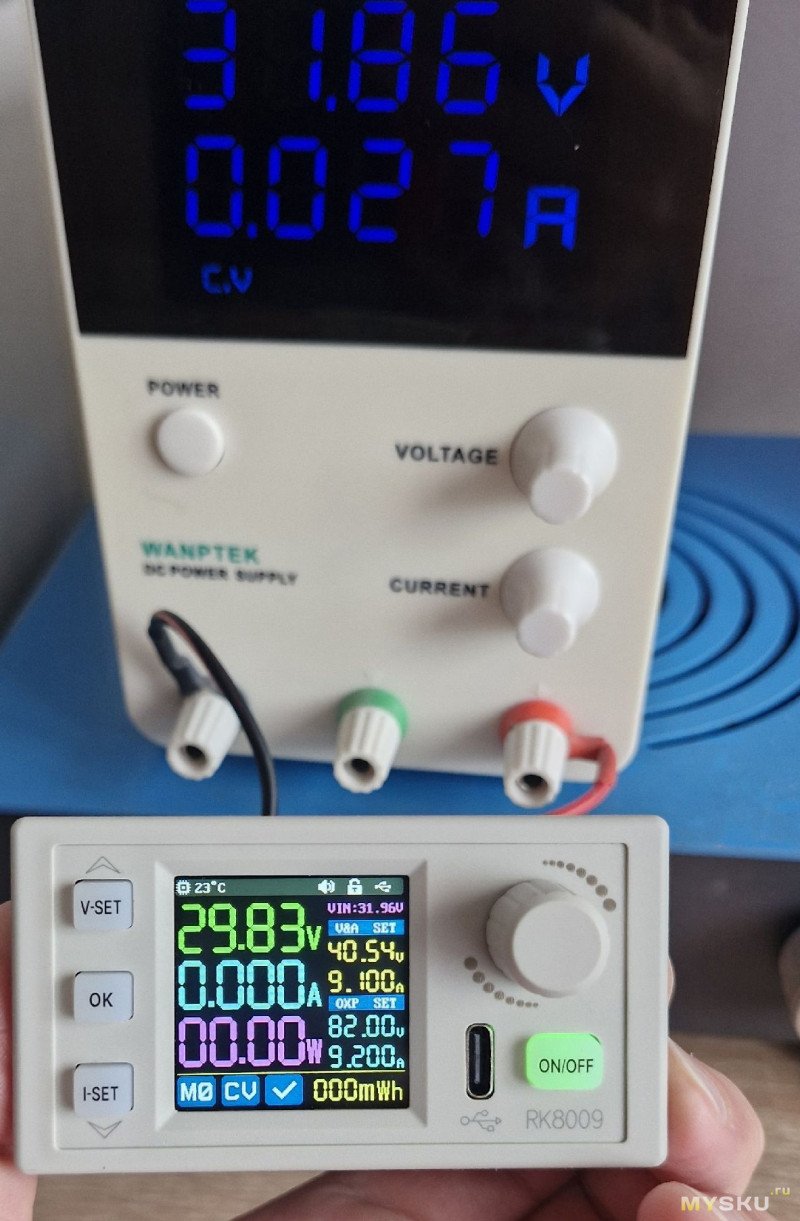

Разница входного и выходного напряжения около 2 В:
Собственное потребление около 1-2 Вт. Режимы работы CC (постоянный ток) и CV (постоянное напряжение), есть отображение измеренной ёмкости (А·ч) и энергии (Вт·ч) для зарядки АКБ.

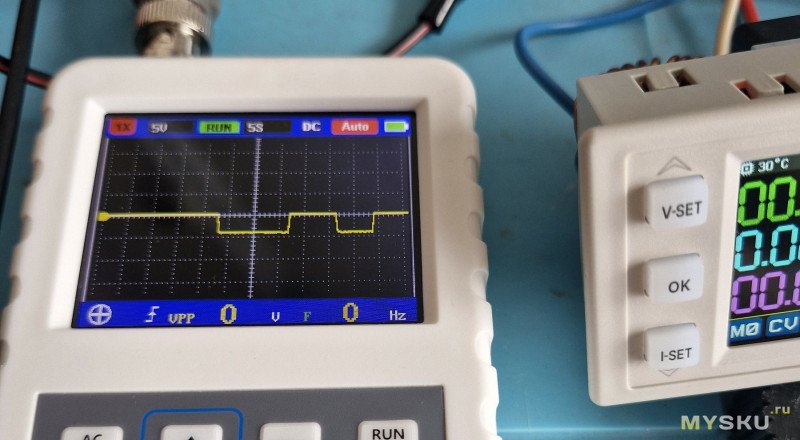

Включение-выключение без выбросов:

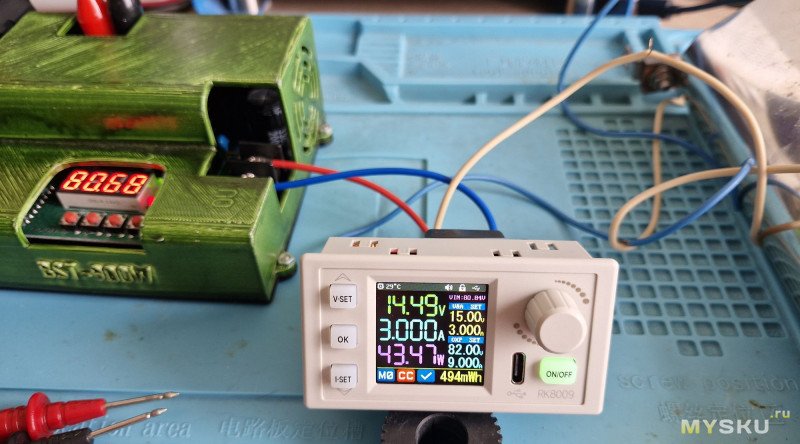

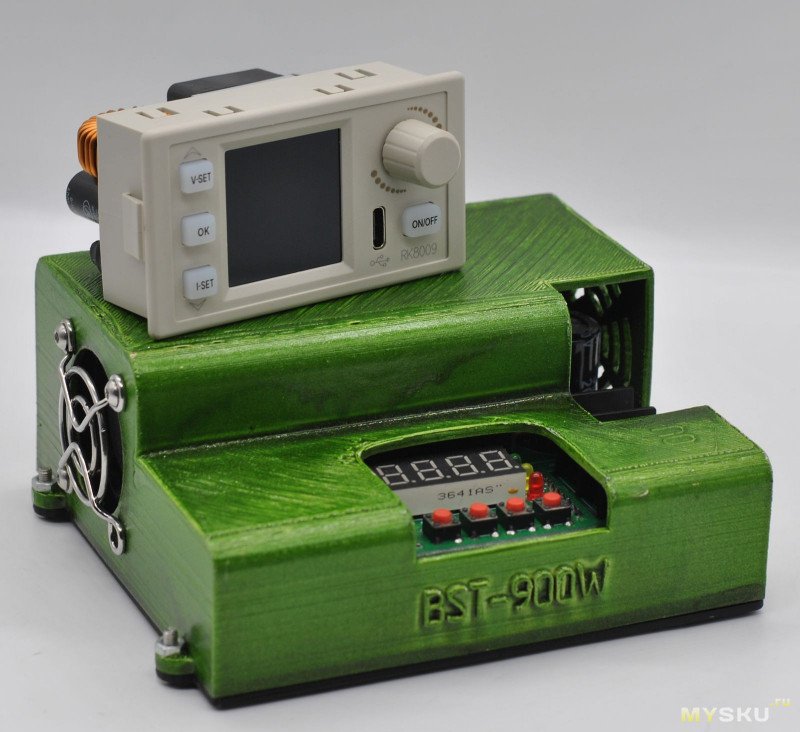

Проверим работу с высоким напряжением, для этого подключил к «повышайке» BST-900:
Корпус у нее уродский, да я знаю.
Работает DC-DC штатно при входном напряжении 81В:
Защита от короткого замыкания на выходе — мгновенное отключение с индикацией предупреждения SVP.
Но пульсации мерить в таком бутерброде (импульсный ЛБП + BST-900 + RK8009 + нагрузка) смысла мало:

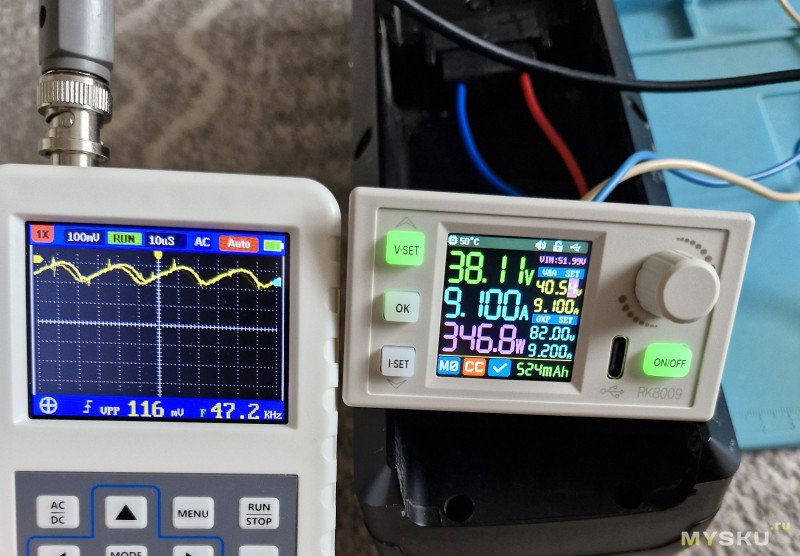

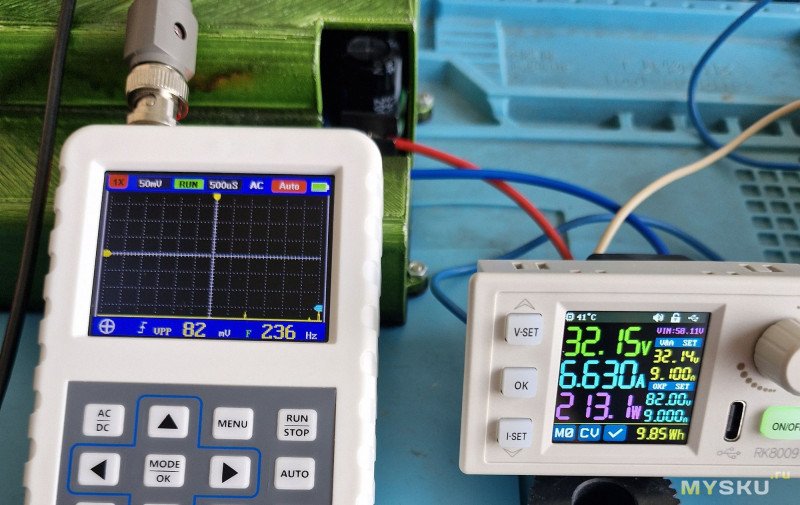

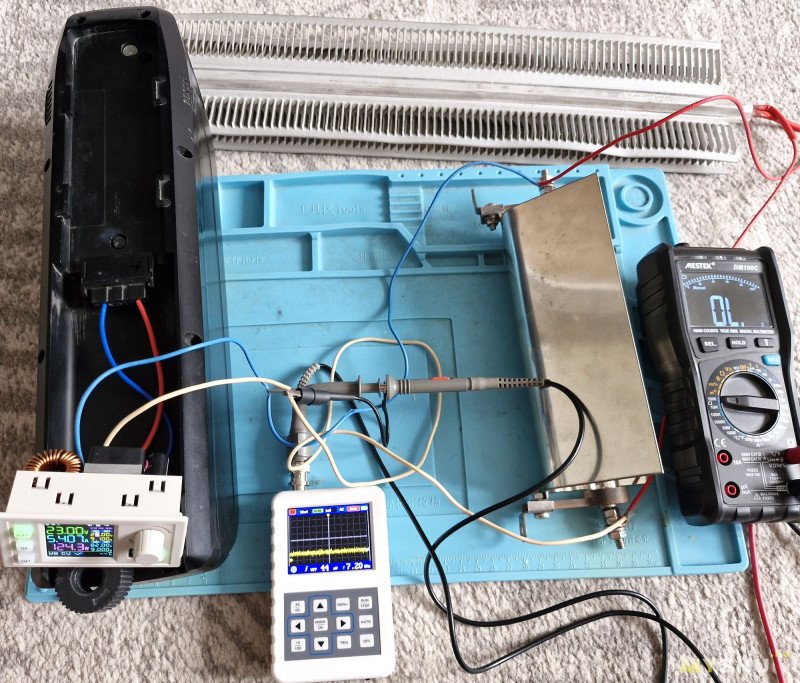

Померим пульсации на более мощном источнике — аккумуляторе от моего электровелосипеда (ChamRider 48V 19.2AH с BMS на 40 А), там выходное напряжение 54 В при полной зарядке.
Только нагрузка у меня только примерно на 350 Вт, что половина от заявленной мощности RD RK8009 в 720 Вт. Но что есть.
Но тоже неплохо.

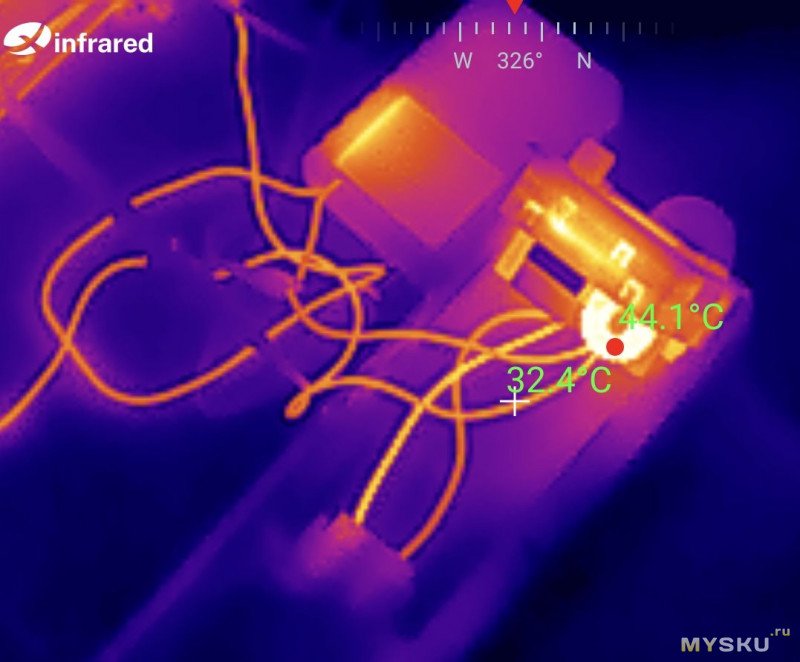

Оставил греть комнату на 10 минут, сам модуль не нагрелся:
Вентилятор включается по двум условиям: выходной ток превышает 6 А или температура системы выше 55 °C. Отключается при токе ниже 5,9 А и температуре ниже 45 °C. При температуре выше 70 °C вентилятор переходит на высокую скорость. Защита от перегрева срабатывает при 85 °C.
Но длительная работа на максимальной мощности требует качественного обдува (когда в корпусе).

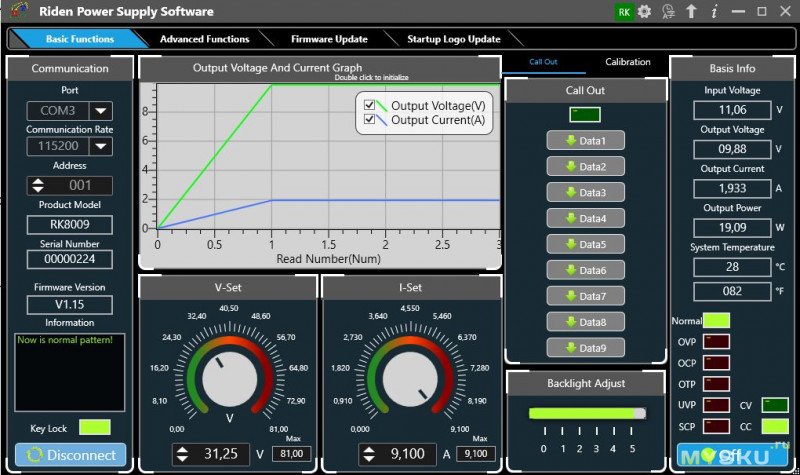

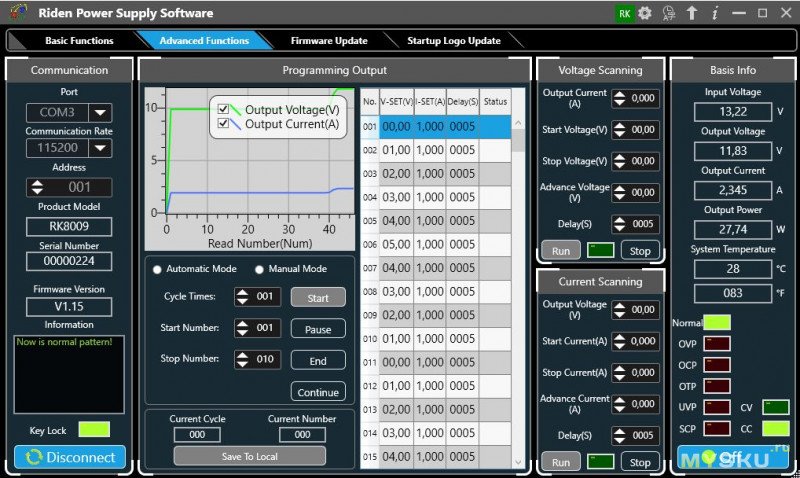

Под занавес знакомства — работа с ПО для ПК (Windows).

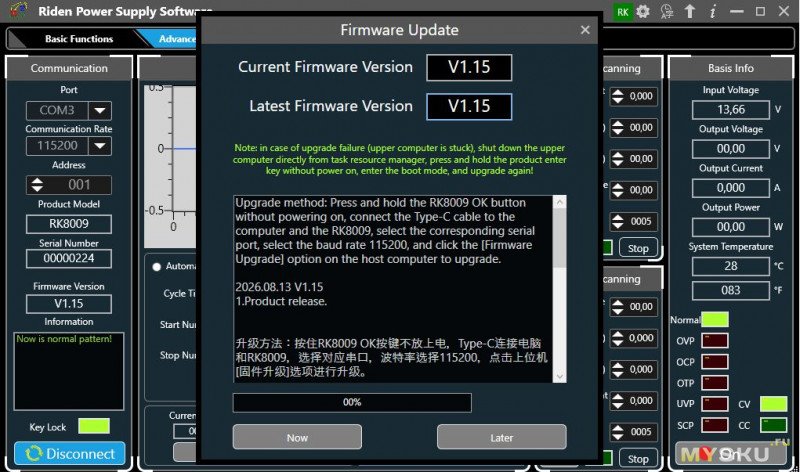

Новой прошивки еще нет:

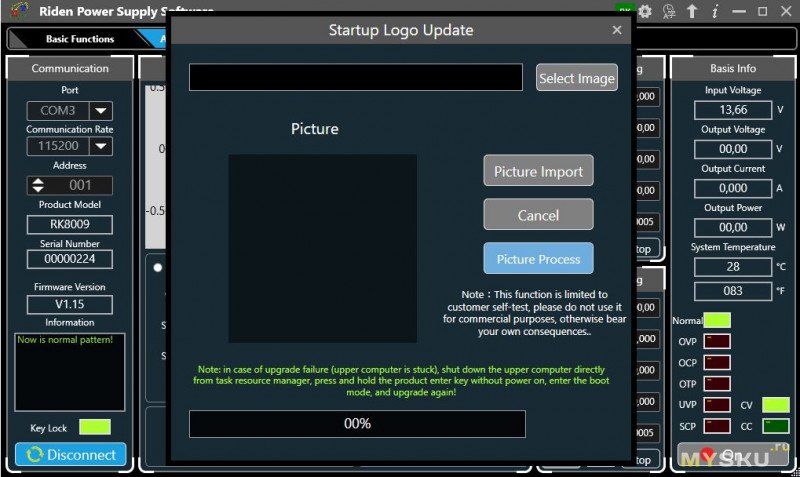

Замена стартовой картинки:

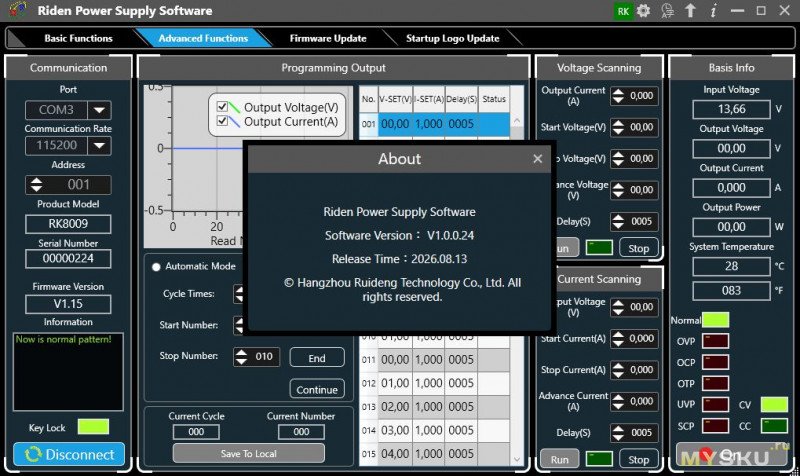

Само ПО обновилось:
Итог
RuiDeng наделали DC-DC на все случаи жизни, этот RK8009 (расширенный диапазон по напряжению — до 80 В) для понижения с высокого напряжения (мощные БП станков, АКБ электротранспорта). RK8009 удачное развитие серии: больше напряжение, новый набор защит и современный порт USB‑C. Модуль можно встроить в корпус с подходящим первичным источником (0,6 — 1 кВт) и получить регулируемый БП с точной регулировкой напряжения и тока. Использовать для зарядки аккумуляторов электротранспорта и задач тестирования и наладки (для радиолюбителя или мастерской).
Спасибо за внимание. Удачных покупок!
