DC-DC преобразователь RuiDeng RK6006H: до 360 Вт и повышаем, и понижаем

Бренд RuiDeng в представлении не нуждается, кто касался DIY блоков питания с регулируемыми преобразователями напряжения, видел их продукцию. И репутация у нее хорошая. Сегодня краткое знакомство с новинкой RK6006H — это компактный DC-DC-преобразователь (топология Buck и Boost). Его задача — гибко формировать стабильное напряжение и ток для питания разных нагрузок: от электронных компонентов и светодиодов до аккумуляторов и тестового оборудования. На выходе до 60 В и 6 А с низкими пульсациями, есть управление с ПК. В обзоре версия с Bluetooth-модулем (поддержка мобильного ПО).

Традиционно начнем обзор с заявленных характеристик продукта.

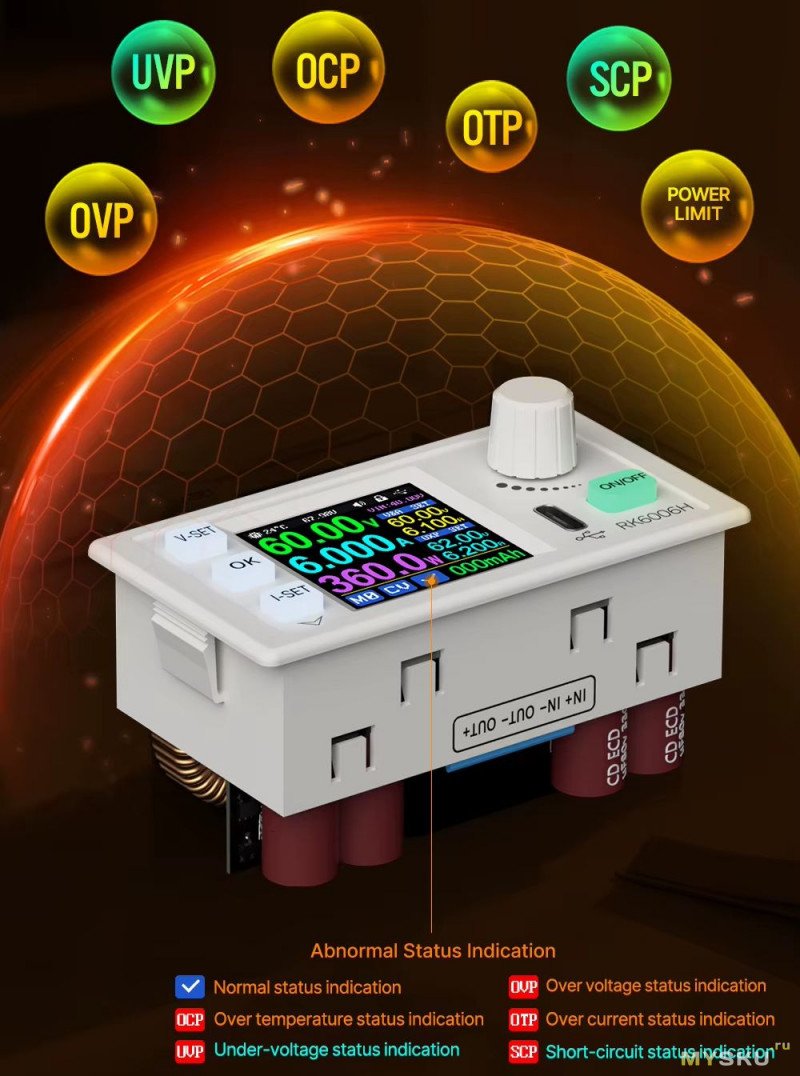

Технические характеристики
Тип товара: регулируемый DC-DC преобразователь
Модель: RK6006H-BT
Тип преобразователя: понижающий и повышающий
Монтаж: панельный
Дисплей: 1,54 дюйма 240х240 точек
Диапазон входного напряжения: 7-70,00 В
Максимальный входной ток: 8 А
Диапазон выходного напряжения: 0 60,00 В
Выходной токовый диапазон: 0-6,000А
Диапазон выходной мощности: 0-360 Вт
Разрешение измерения входного напряжения: 0,01 В
Разрешение измерения настройки выходного напряжения: 0,01 В
Разрешение измерения выходного тока: 0,001 А
Точность измерения входного напряжения: ±(1%+5 цифр)
Точность выходного напряжения: ±(0,3%+3 цифры)
Текущая точность: ±(0,5%+5 цифр)
Типичное пульсация на выходе:100 мВ VPP
Время отклика в режиме постоянного напряжения: 2 мс (нагрузка 0.1A-5A)
Режим постоянного напряжения, регулирование нагрузки: 0,5% или 100 мВ (в зависимости от того, что больше).
Регулирование нагрузки в режиме постоянного тока: 0,5% или 100 мВ (в зависимости от того, что больше).
Диапазон измерения емкости: 0-9999,99 Ач
Диапазон измерения энергии: 0-9999,99 Втч
Статистическая погрешность емкости и энергии: ±2％
Режим повышения/понижения напряжения
Защита от перегрева: температура системы> 85С
Условие запуска охлаждающего вентилятора: входной ток > 5А или выходной ток > 5А или температура системы > 55
Поддержка USB-связи: да
Поддержка Bluetooth-связи: поддерживается только RK6006H-BT.
Диапазон рабочих температур: -10 ~40С
Масса (с упаковкой): около 0,17 кг
Размеры изделия: 79*43*55 мм
Официальный сайт
ПО, драйвер и руководство пользователя

---

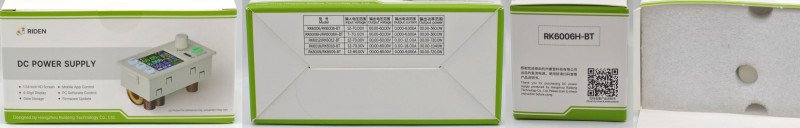

Коммерческая упаковка:
Внутри вставки из вспененного материала.

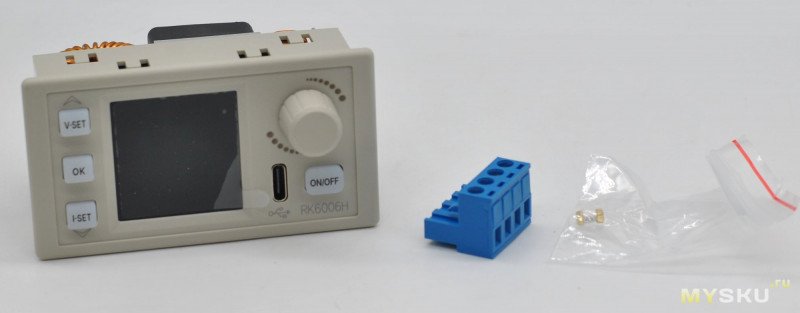

Комплектность:
Колодка для подключения входного/выходного напряжения и запасной предохранитель 10 А.
Внешнего датчика температуры в базовой версии нет. Инструкция скачивается по QR-коду.

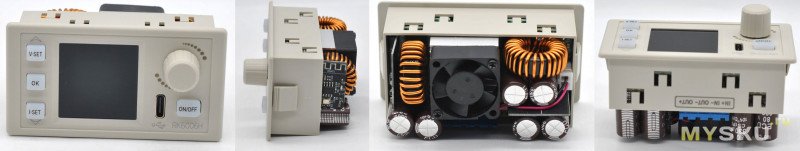

Внешний вид

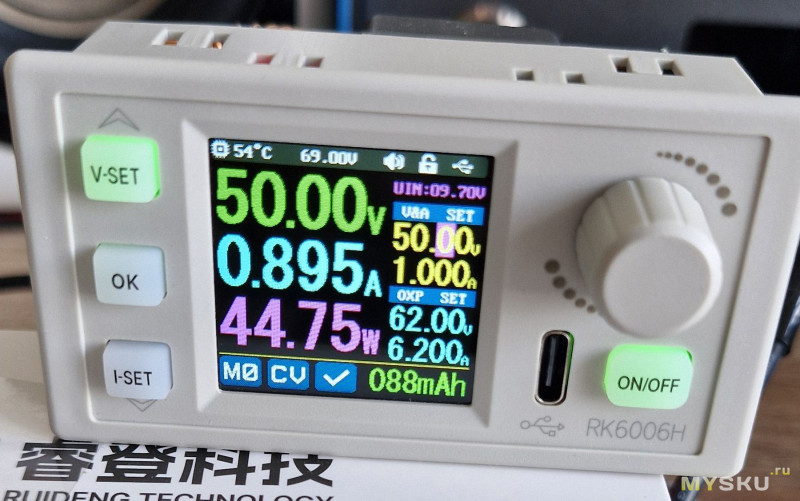

Серый матовый пластик, дисплей 29х29 мм, прорезиненные кнопки + энкодер. Рядом с кнопкой включения порт Type-C для коммуникации с ПК.
Сзади вентилятор 2,5 см и 5 В для активного охлаждения, в моей версии BT-плата перпендикулярно основной. Электролиты на 80 В. Входы/выходы подписаны на корпусе и плате. Предохранитель сменный.

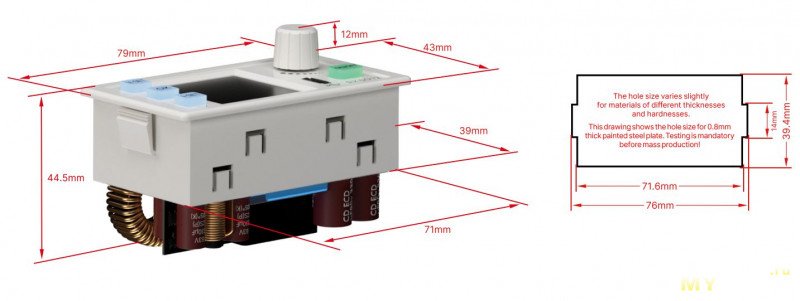

Точные размеры, для тех кто будет печатать/фрезеровать корпус:
Масса модуля 115 г.
Дисплей с отличной читаемостью (6 мм высота цифр), доступно 6 уровней яркости:

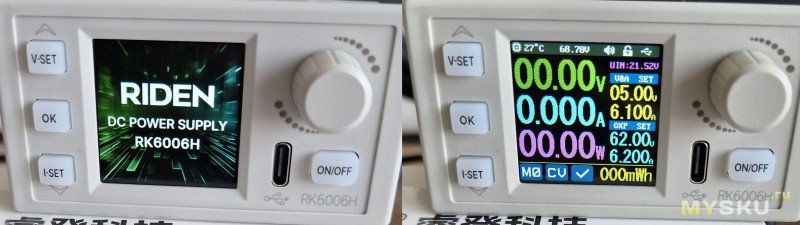

Перед загрузкой показывается лого, можно загрузить свое через ПО на ПК.

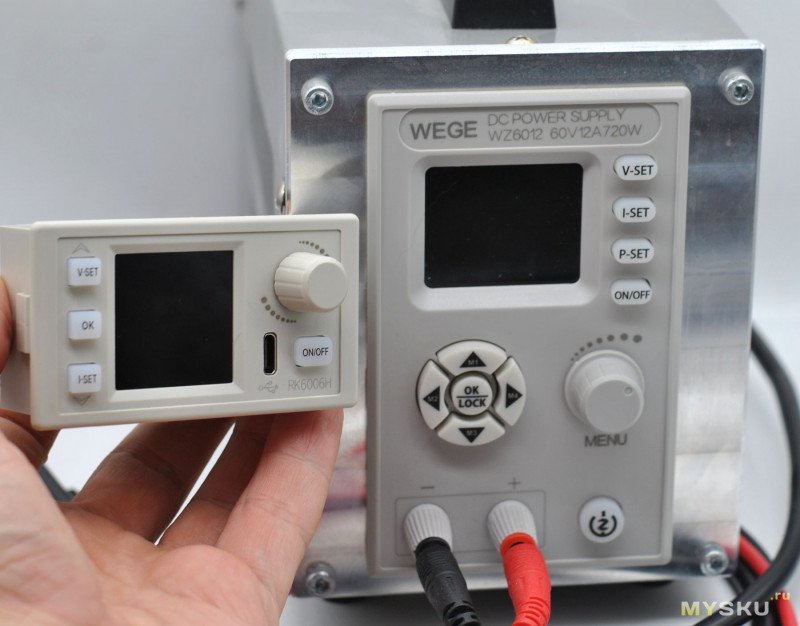

RK6006H более компактное решение, чем WEGE WZ6012 и с выходными клеммами нужно придумывать что-то самому.

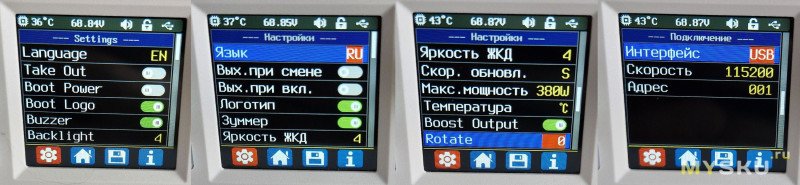

Меню
Есть русский язык в меню:
Дисплей можно повернуть на угол кратный 90 градусов. Буст напряжения можно отключить.

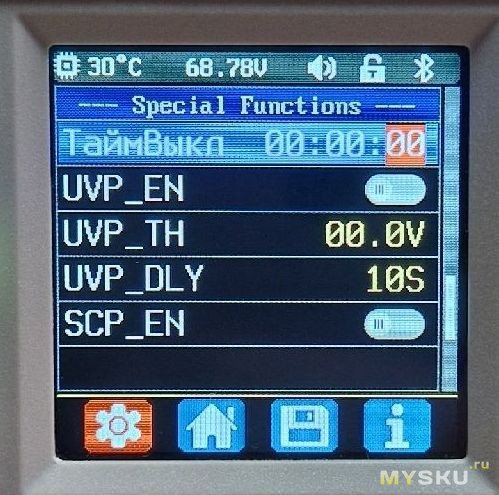

Но это еще не все, появился таймер отключения:

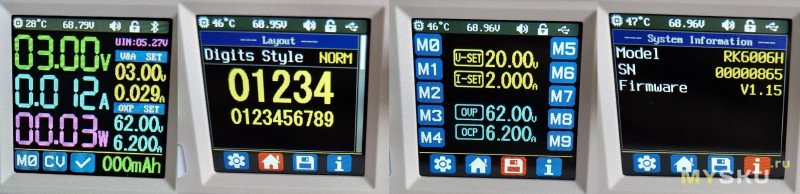

Другие разделы:
Можно менять шрифт, задавать ячейки с предварительными установками (9 шт.), проверить номер прошивки (обновляется через приложение на ПК).
Логичное и понятное управление, даже в инструкцию залезать нет необходимости.
В работе
Главная особенность этого DC-DC преобразователя он может работать как понижающий и повышающий. И работает в режимах СС и CV.

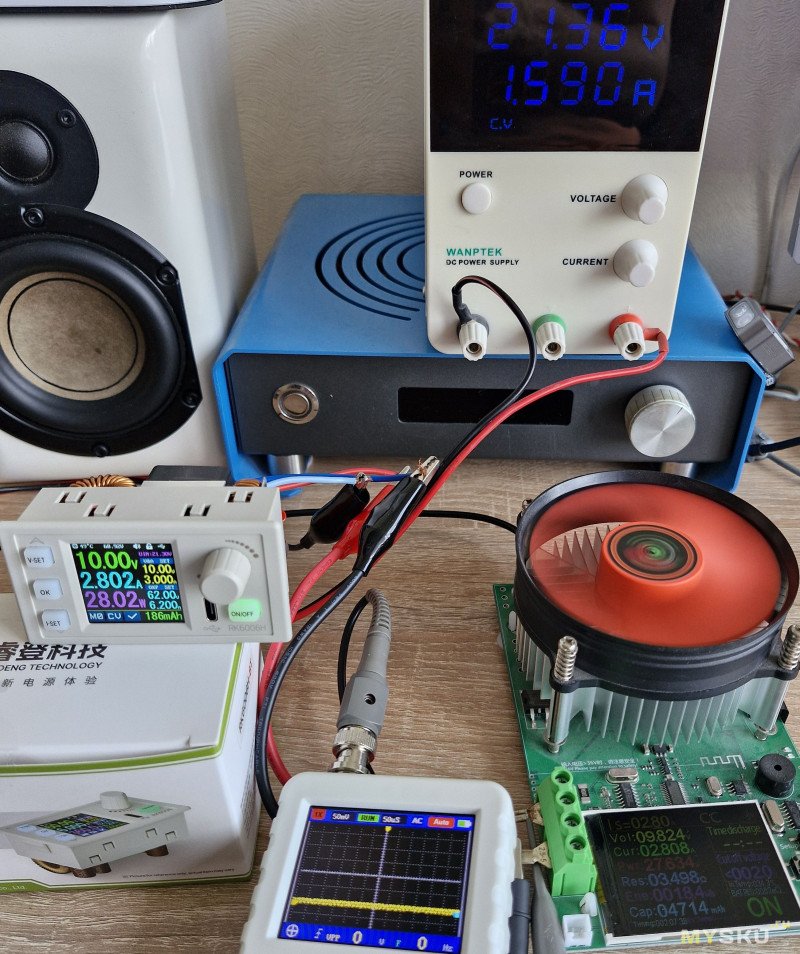

Вот с 20 В получаем 10 (привычное понижение):

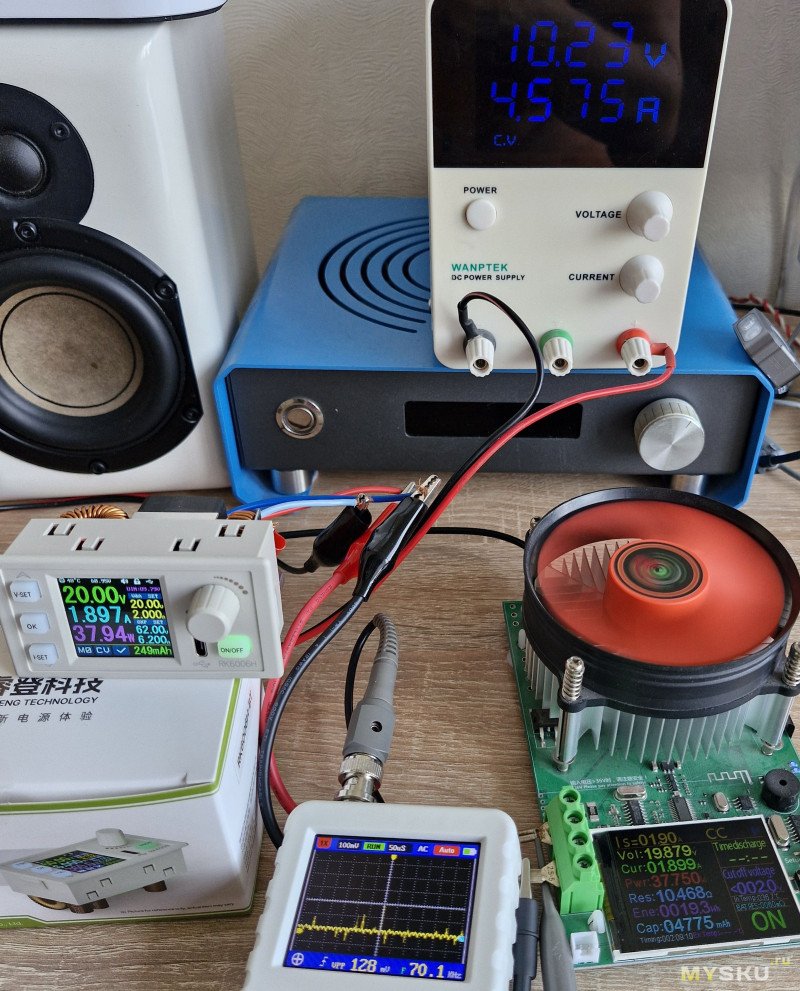

А вот с 10 В получаем 20:

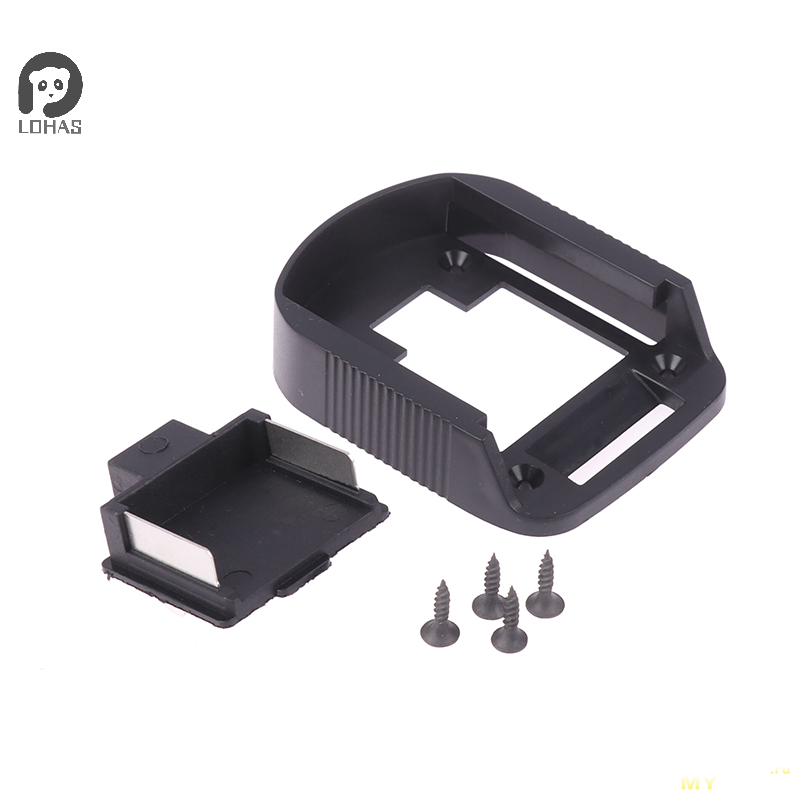

Удобно, можно использовать как источник аккумулятор (например, слайдерный Макита), а на выходе получать напряжение до 60 В.

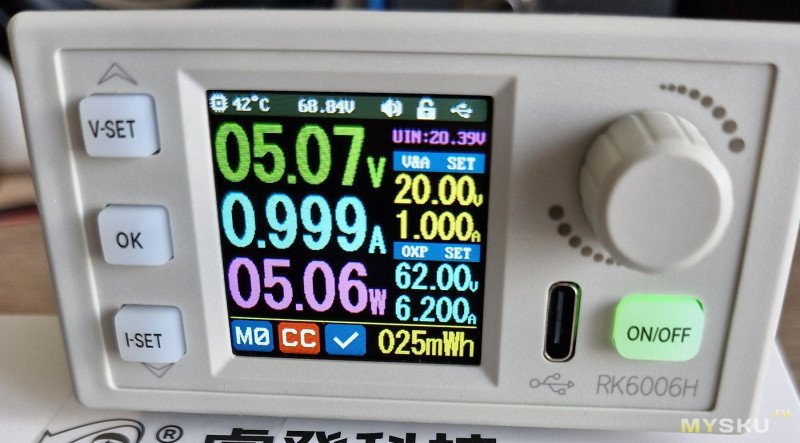

Экран при работе:
Функции измерения ёмкости и энергии полезны, например, при тестировании или зарядке аккумуляторов.
Режим СС:

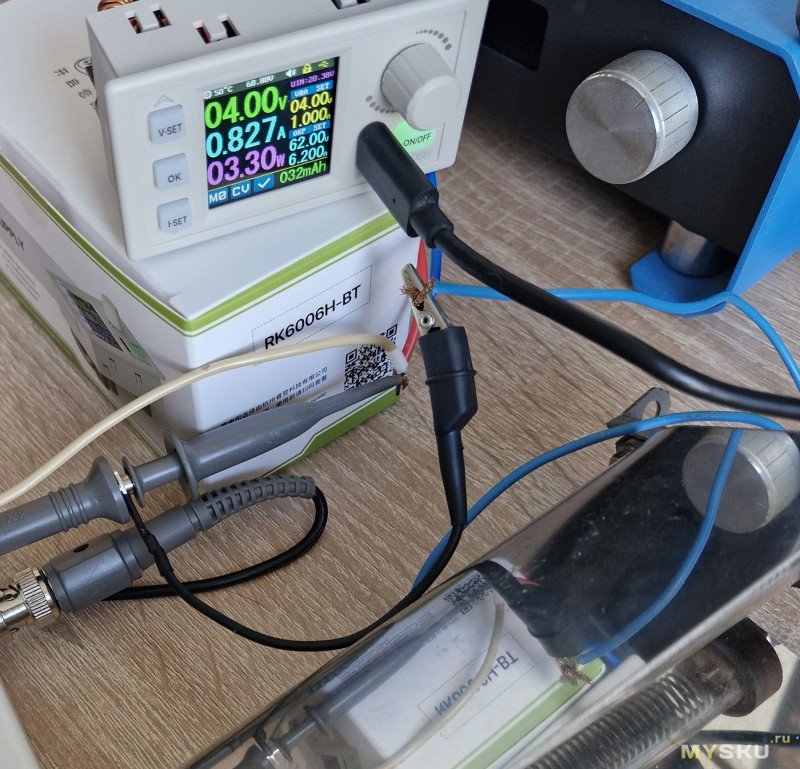

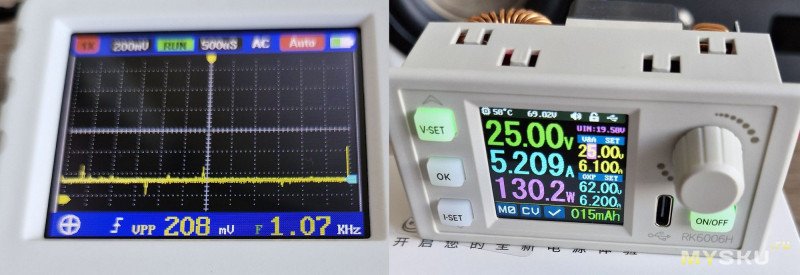

Пульсации напряжения (100+ Вт):
Собственное потребление энергии 2,2 Вт.
Активное охлаждение: вентилятор включается при токе >5 А или температуре системы >55 °C, отключается при токе <4,9 А и температуре <45 °C. Греется модуль хорошо.

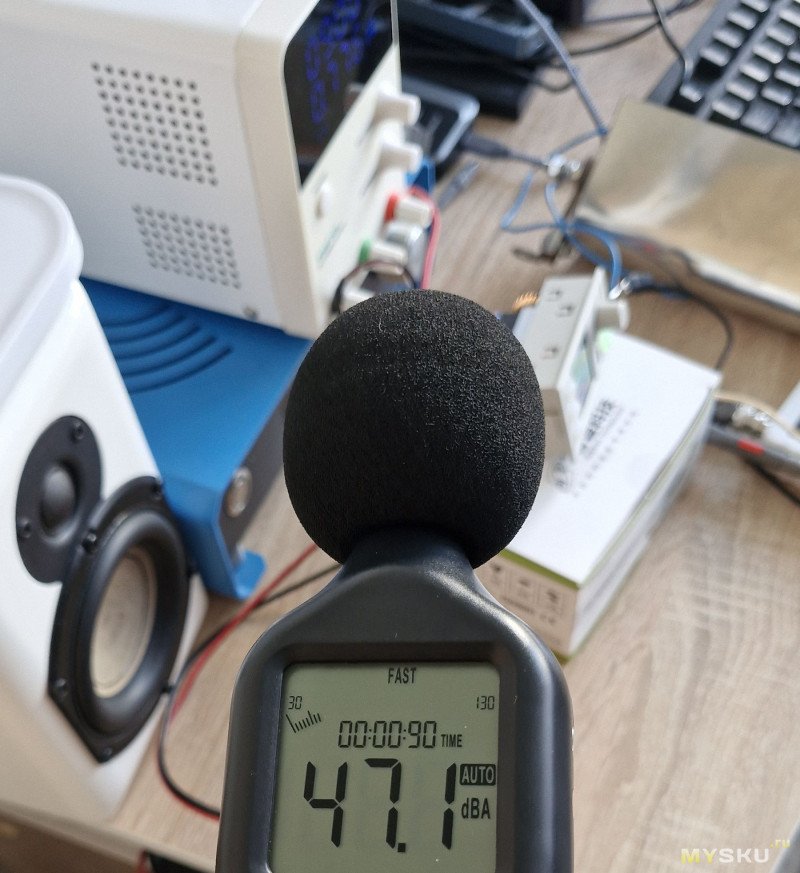

Шум с 0,5 м (соответственно без внешнего корпуса):
С расстояния 1 м уже 44 дБ.

---

Переходим к ПО для ПК (подключение кабелем):

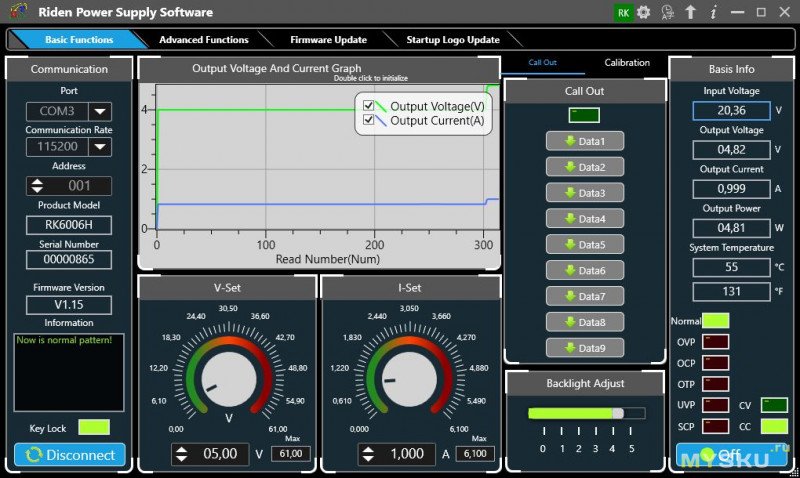

Фирменное приложение (подключилось сразу, но нужно установить драйвер CH341SER):
Русского языка в интерфейсе нет.
Кнопки на модули при работе блокируются и все управление идет с ПК.

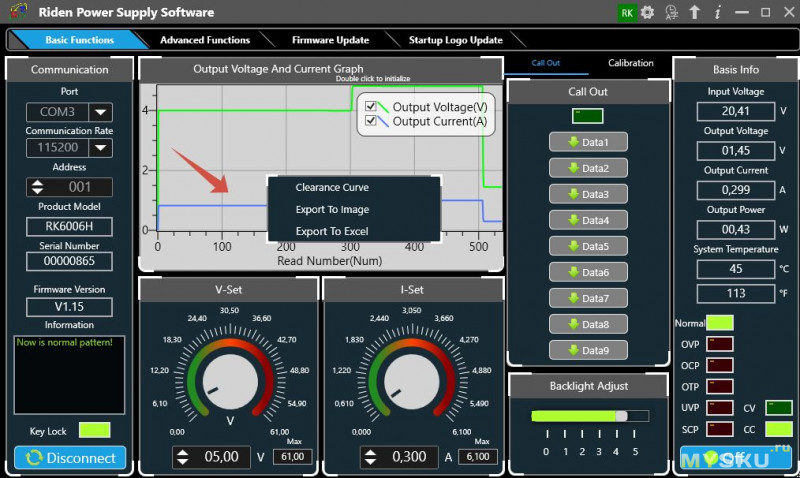

Графики можно сохранять:

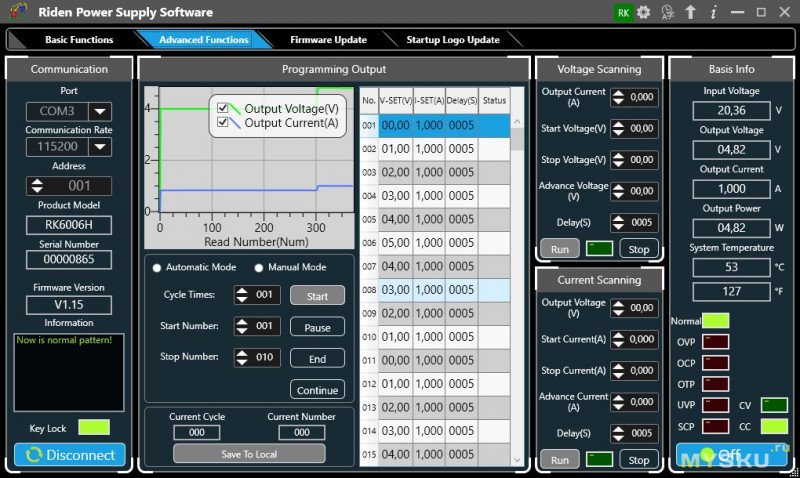

Дополнительные функции:

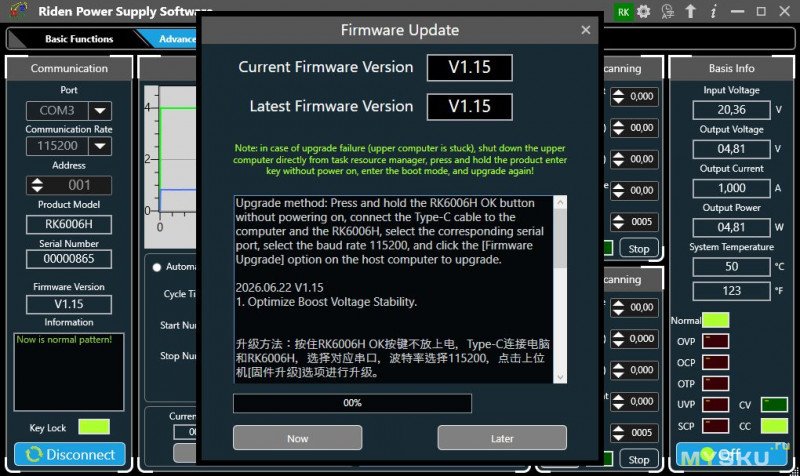

Обновление прошивки:

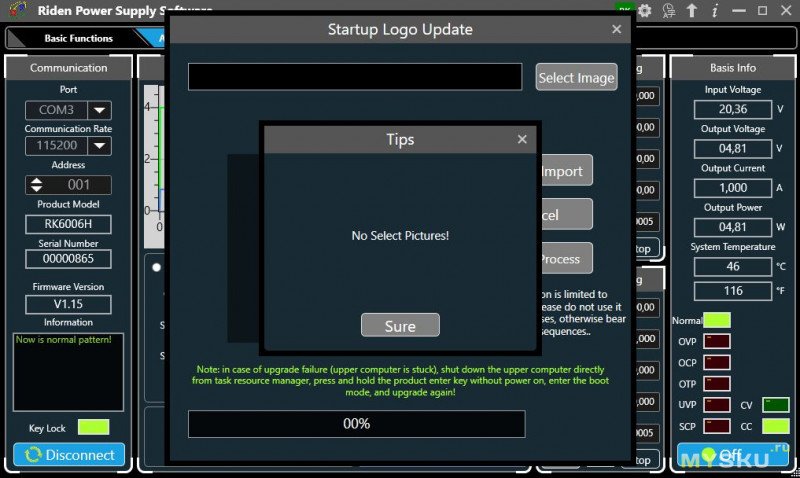

Загрузка своей картинки в лого:

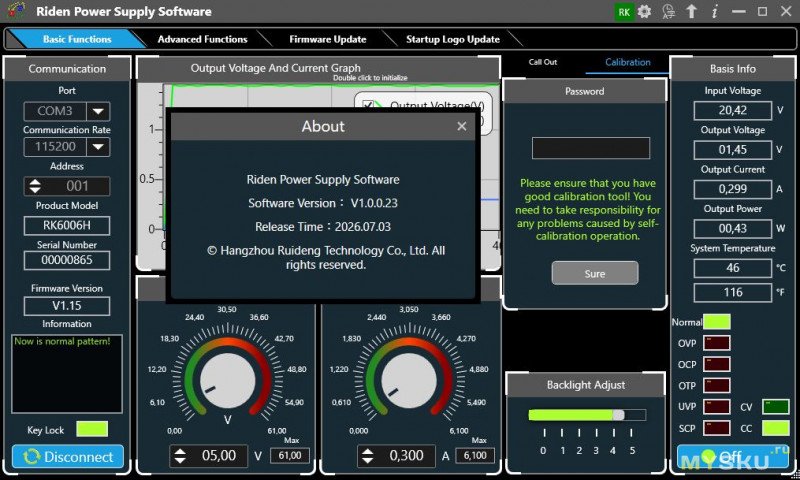

Версия ПО:
Работает стабильно.

---

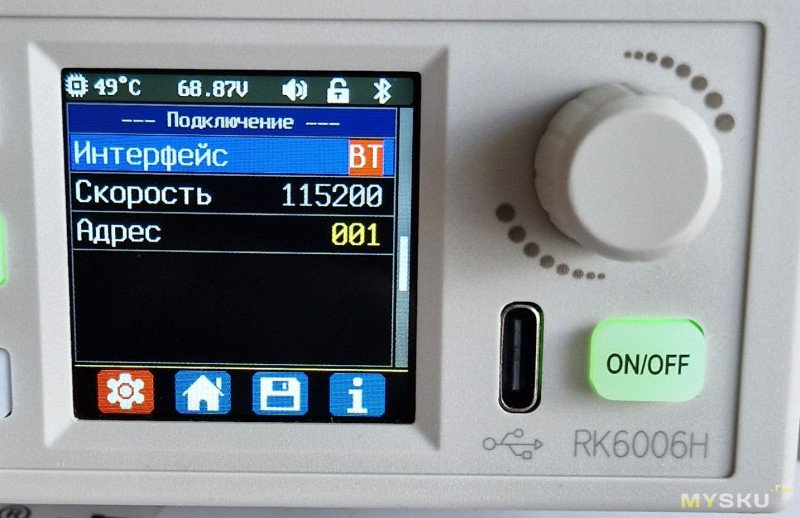

Теперь в настройках модуля включаем беспроводную коммуникацию:
И загружаем мобильное ПО.

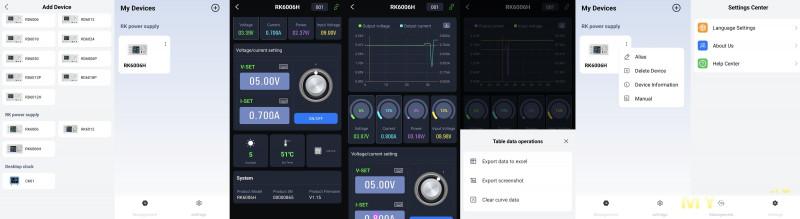

Версия для Андроид:
Функций чуть меньше, чем для ПК.
Итог
После быстрого знакомства можно сказать, что RD RIDEN RK6006H — интересный выбор, если вам нужен компактный, точный и функциональный модуль для гибкого формирования питания. Тут Buck + Boost технология, много защит и настроек, наглядный экран, функциональное приложения на компьютер. С таким модулем ремонт электроники и тестирование компонентов будет проще.

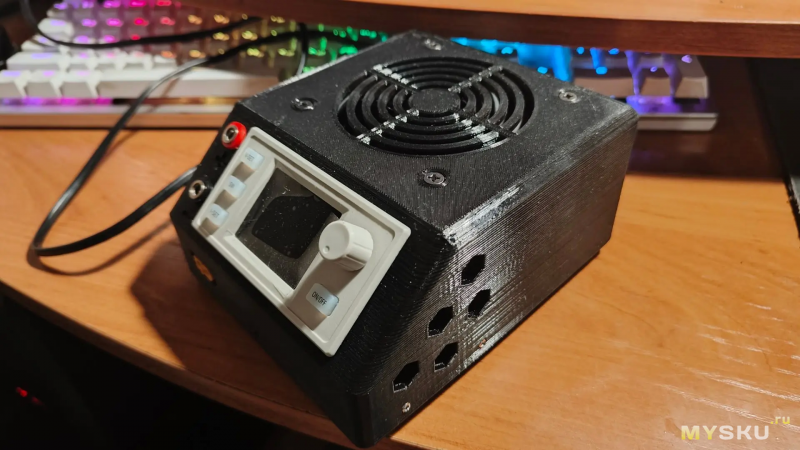

Но 360 Вт в таком компактном корпусе конечно горячевато, видимо, в готовом корпусе стоит добавить дополнительное охлаждение для работы при высоких нагрузках.
Спасибо за внимание. Удачных покупок!
