Миниатюрный вольтметр с 0.5" oled экраном
- Цена: 170(127+43)р
- Перейти в магазин
Появились на али мелкие вольтметры, взял посмотреть, вдруг понравится.

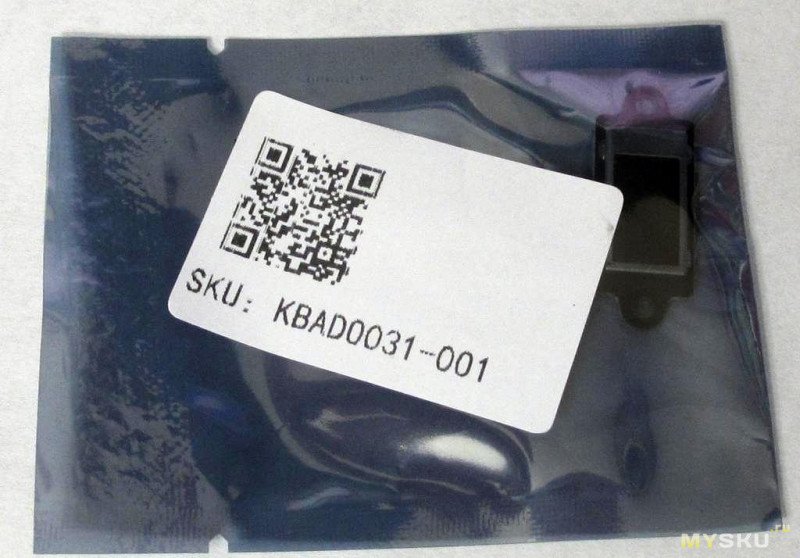

Упакован стандартно — антистатический пакет+почтовый.
Заявлено:
Product Name: Mini Digital Voltmeter
Power Supply Voltage: DC 3.5-30V
Measurement Range: DC 0-30V
Measurement Accuracy: 1%
Refresh Rate: 5Hz (short-circuit B switches to 10Hz)
Display: 0.5-inch OLED Display Screen
Short Circuit A: Default display of voltage symbol (V), will not display (V) after shorting.
Short Circuit B: Default refresh rate is 5Hz, shorting B switches to 10Hz.

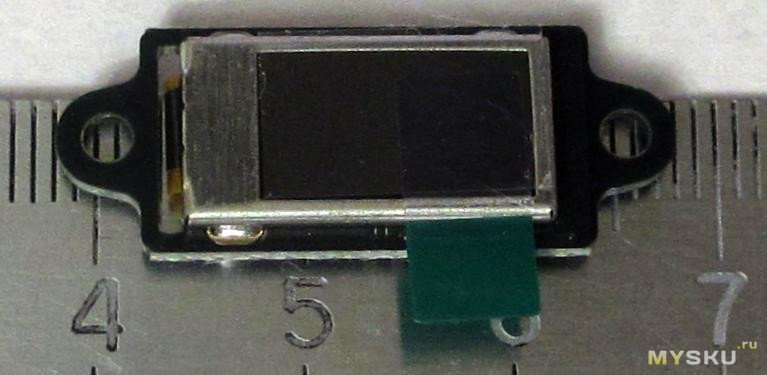

Размеры:
30(22 без ушей)*12*4.3(3.5 по элементам, крепление рамки экрана можно укоротить) мм

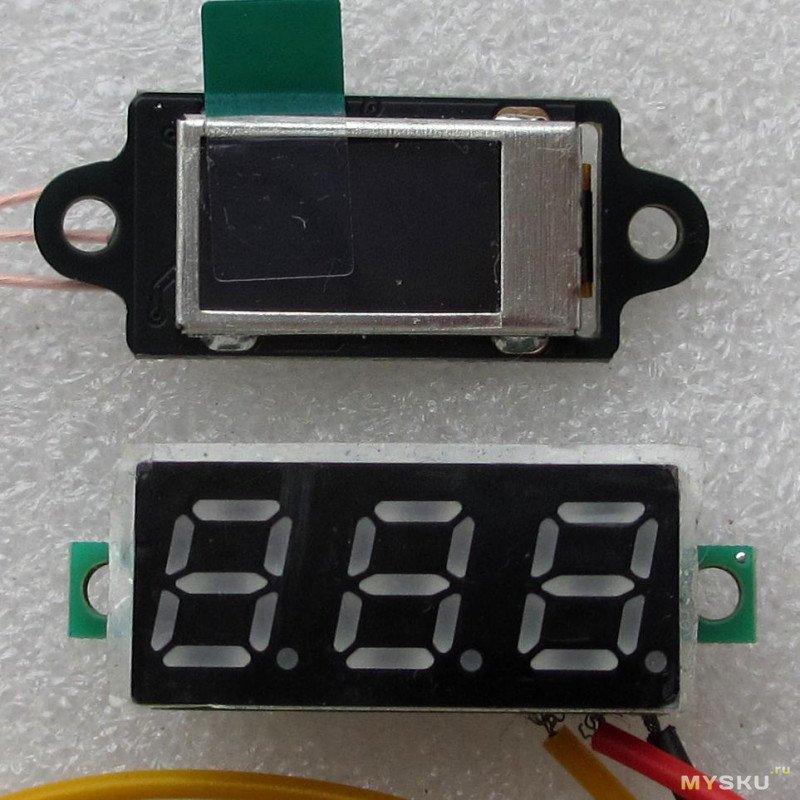

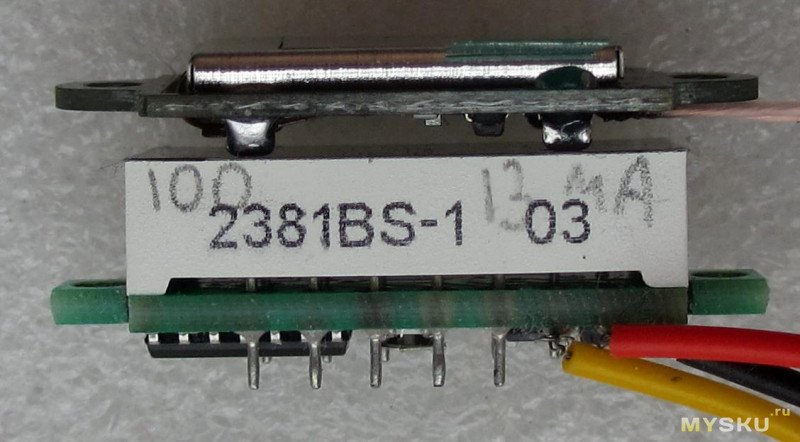

Для сравнения типичный трехразрядный 0.28" светодиодный вольтметр имеет размеры
30(23)*11*10(9) мм
толщина действительно в 2-3 раза меньше.
Крепежные отверстия диаметром 2.5мм, расстояние между ними 25мм.
Размер рамки экрана 17.7*9.4мм
Размер изображения ~12*6мм

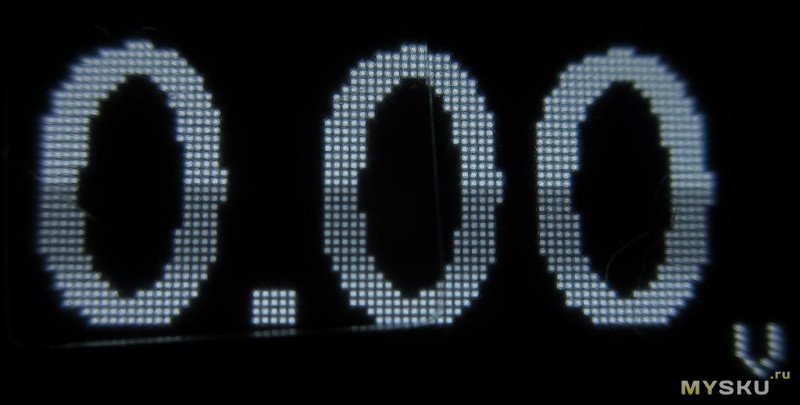

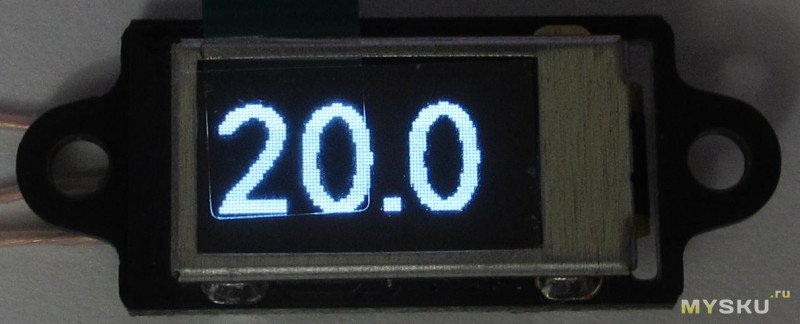

Экран монохромный, белый. Вот так выглядит нулевое значение:
Включается при питании начиная с 2В, перестает врать выше 3.6В.

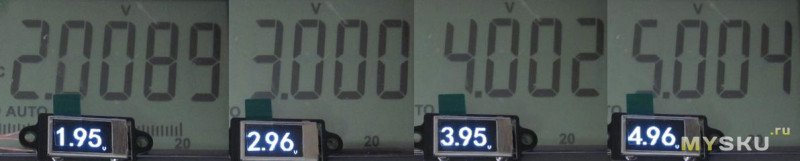

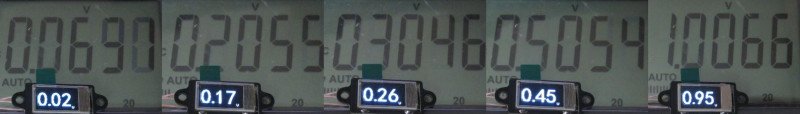

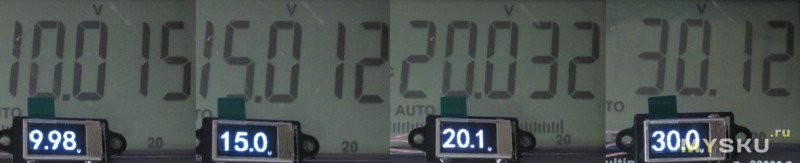

В качестве эталона выступал ut61e+, ниже 10В имеет тенденцию к занижению:

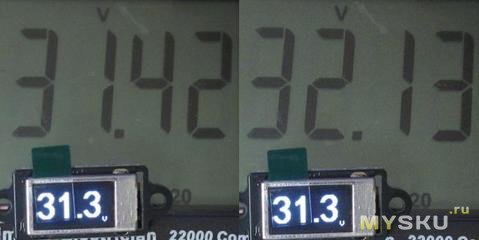

Максимальное отображаемое напряжение 31.3В, выше — не меняется.

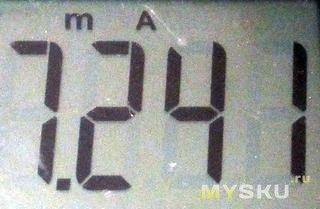

Потребление при индикации «0.00» ~7мА.

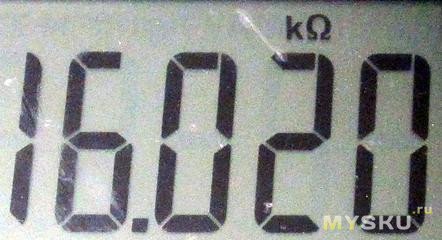

Входное сопротивление 16к. Очень низкое.

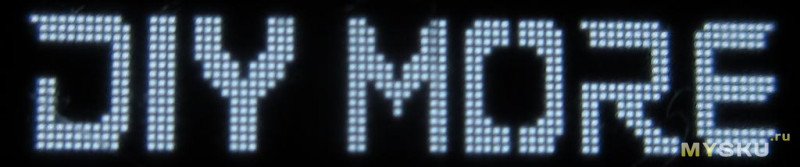

Запускается до вывода напряжения 5.5 секунд(!), все это время показывает надпись «DIY MORE»
Есть две перемычки, одна (B) разгоняет до 10 обновлений в секунду, другая (A) убирает символ «v» с экрана.

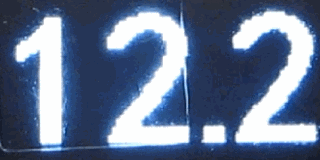

Обновление действительно ~5 раз в секунду умолчательно и 10 после замыкания перемычки.
Отключение 'v' работает:

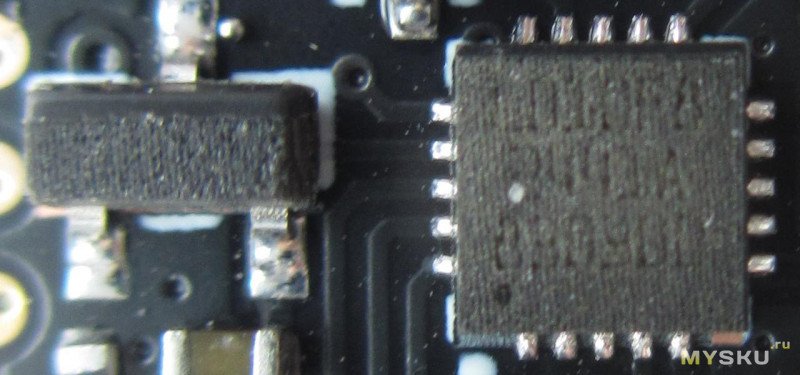

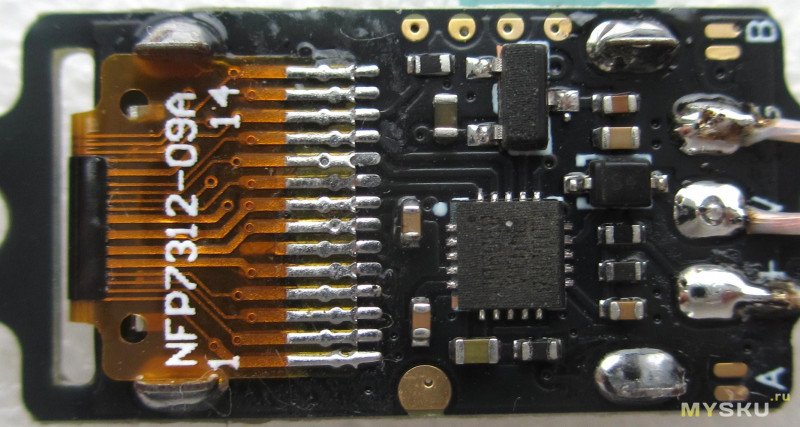

Маркировка микроконтроллера и стабилизатора заштрихована лазером:

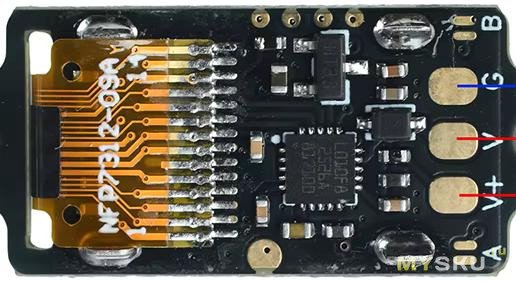

Но в описании приведен снимок, где маркировка присутствует, но не очень разборчиво:
upd. в комментариях пишут что это CW32L010, со ссылкой на даташит

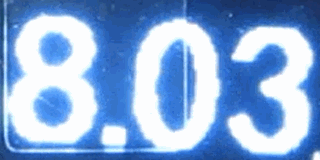

Время включения до вывода показаний мягко говоря удивляет, за него я успел включить фотоаппарат, поднести его к вольтметру, сфокусировать и заснять эту надпись.
Точность ниже разрешения, и ниже 5В выходит за заявленный процент, при этом подстроить ее нельзя. Диапазон, несмотря на раздельные входы питания и измерения, невелик.
Сколько oled проживет в постоянно включенном состоянии — вопрос, более крупные собратья выгорают достаточно быстро.
Из достоинств — высокая скорость обновления и, в отличие от сегментных, выключенные точки значительно темнее на отражение. Но яркость при этом не особо высокая.
Упакован стандартно — антистатический пакет+почтовый.
Заявлено:Product Name: Mini Digital Voltmeter
Power Supply Voltage: DC 3.5-30V
Measurement Range: DC 0-30V
Measurement Accuracy: 1%
Refresh Rate: 5Hz (short-circuit B switches to 10Hz)
Display: 0.5-inch OLED Display Screen
Short Circuit A: Default display of voltage symbol (V), will not display (V) after shorting.
Short Circuit B: Default refresh rate is 5Hz, shorting B switches to 10Hz.
Размеры:
30(22 без ушей)*12*4.3(3.5 по элементам, крепление рамки экрана можно укоротить) мм
Для сравнения типичный трехразрядный 0.28" светодиодный вольтметр имеет размеры 30(23)*11*10(9) мм
толщина действительно в 2-3 раза меньше.Крепежные отверстия диаметром 2.5мм, расстояние между ними 25мм.Размер рамки экрана 17.7*9.4мм
Размер изображения ~12*6мм
Экран монохромный, белый. Вот так выглядит нулевое значение:
Включается при питании начиная с 2В, перестает врать выше 3.6В.В качестве эталона выступал ut61e+, ниже 10В имеет тенденцию к занижению:
Максимальное отображаемое напряжение 31.3В, выше — не меняется.Потребление при индикации «0.00» ~7мА.Входное сопротивление 16к. Очень низкое.Запускается до вывода напряжения 5.5 секунд(!), все это время показывает надпись «DIY MORE»Есть две перемычки, одна (B) разгоняет до 10 обновлений в секунду, другая (A) убирает символ «v» с экрана.Обновление действительно ~5 раз в секунду умолчательно и 10 после замыкания перемычки.
 |  |
Отключение 'v' работает:
Маркировка микроконтроллера и стабилизатора заштрихована лазером:
Но в описании приведен снимок, где маркировка присутствует, но не очень разборчиво:upd. в комментариях пишут что это CW32L010, со ссылкой на даташитВремя включения до вывода показаний мягко говоря удивляет, за него я успел включить фотоаппарат, поднести его к вольтметру, сфокусировать и заснять эту надпись.
Точность ниже разрешения, и ниже 5В выходит за заявленный процент, при этом подстроить ее нельзя. Диапазон, несмотря на раздельные входы питания и измерения, невелик.
Сколько oled проживет в постоянно включенном состоянии — вопрос, более крупные собратья выгорают достаточно быстро.
Из достоинств — высокая скорость обновления и, в отличие от сегментных, выключенные точки значительно темнее на отражение. Но яркость при этом не особо высокая.
Самые обсуждаемые обзоры
Надо теперь придумать, к чему его можно прикрутить с пользой дела ))
полуночи15 v.но сегментные можно подстроить хотя бы в одной нужной точке. тут — фиг.
а заряжать дальше — это должен зарядник решать, не хватало еще вручную этим заниматься.
Вот оно перестало заряжать, вольтметр показывает 4.15, и что дальше? Выкидывать зарядник — неправильно, плюнуть на вольтметр — зачем тогда вообще было его ставить?
хотя за свою цену(150-200р) годный тестер
при повышении тока растет напряжение и как следствие мощность, но в батарея заряжается в соответствии с током, лишние вольты уходят в тепло. нафига их считать?
Получил вчера с очень хорошей пилой SHIDOKU красивые стоковые двухрядные аккумуляторы на 4 Ач с восторженными отзывами и программируемым чипом МК в DIP корпусе. Что там зашито – хз. Зарядка 1,5 А 21 В размером с приличный ноутбучный БП весит 98 Г вместе с проводами. На выходе 21,7 В. Как все это счастье по прикидкам за 1,5 тыр не контролировать, если решиться все это использовать для хорошего инструмента? Ну зарядку то сразу на помойку, предварительно вскрыв, чисто поржать, а аккумы придется еще и поиспытывать. Пока измерил только внутреннее сопротивление ячеек – от 13 до 18 мОм на пару параллельных ячеек. Куда девать вскоре эти 2 десятка новых ячеек? Вот вопрос, а не контролировать или нет.
Китай многолик. И на Судоку бывает проруха
за чем вы там следить-то собрались?
для «следить» есть bms. и они напару справятся всяко лучше двуногого
Че я — больной? О ручном управлении речи нет. Просто нравится, когда подключаю акб к зу видеть, состояние зу, а когда отключаю – состояние акб, до какого уровня он зарядился – хранения, недозаряжен, но можно работать или полностью зарядился. Только и всего.
Кроме толщины- одни плюсы. Стоят около десятка на всех моих аккумуляторах для инструмента, несколько больше 15 лет. В 3 раза дешевле.
причем они были дороже таких же сдвоенных раза в 2.
И у вас будет похожее — мелкий индикатор удобен если вы работаете именно с ним, а если вы просто периодически смотрите всё ли в порядке, то крупный текст с 3… 5 цифрами удобнее так как мгновенно считывается и осмысливается. А вот если число цифр большее, например:
Поэтому я смотрю на индикацию с точки зрения контроля за ситуацией, и поэтому излишне мелкие индикаторы считаю бесполезными.
а покрупнее-то и так есть. те же вольтметры в рамках — 0.56" индикатор, а есть сегментные индикаторы и здоровее — 1.5, 1.8, 2.3"
ну и цена явно за местную доставку, если не торопится, они раза в 2 дешевле бывают.
стоил как и прочие.
По сути прикольный мелкий вольтметр должен был быть, уже не раз в предложках мелькал, но с такой точностью разве что как показометр.
что до размеров — тут уж каждому своё. иногда для индикатора бóльшего размера тупо нет места. и если выбор стоит между отсутствием индикатора и необходимости лупы — я выберу таки лупу.
А посему зачем показометр прикручивать? Чтобы лампочки перемигивались? Ну так до НГ ещё далеко, а БП не ёлка, иллюминации не требует.

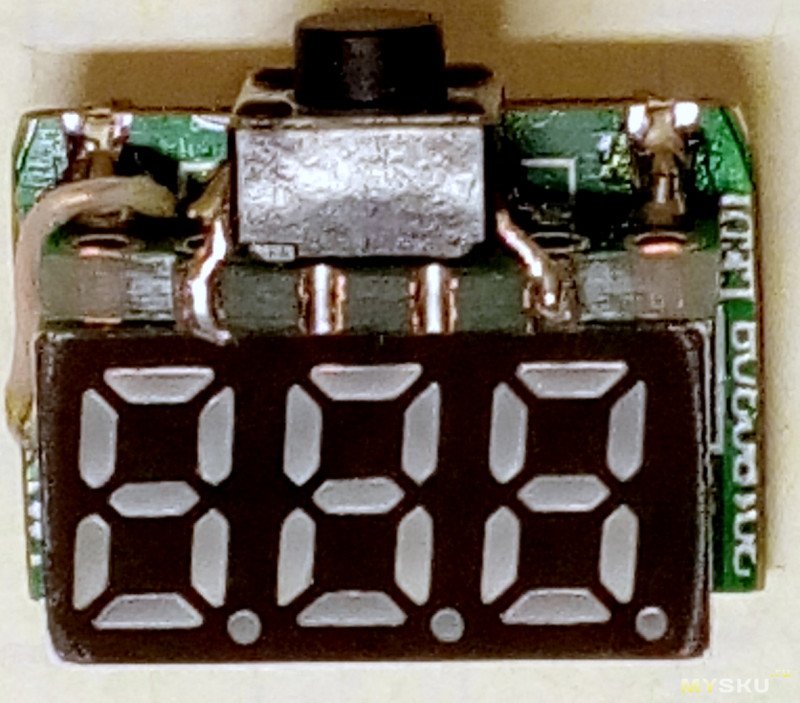

Вольметрик удалось выпилить, припаял к нему кнопку и установил в осциллограф DSO-138 вместе с литиевым аккумулятором на 5 000 мАч, для контроля его напряжения.
