“Голографический” LED дисплей с механической развёрткой F-Mini-11

Заказал, не понятно — зачем. Просто стало интересно. Вообще оно из коробки заточено под новогоднюю тематику. Заявлено, что набор изображений можно менять, а значит и тематику можно сменить. Детей позабавил, теперь можно занести на работу в качестве дополнительной промо-завлекалки во время выставок. Но штука довольно интересная, хоть и не без косяков

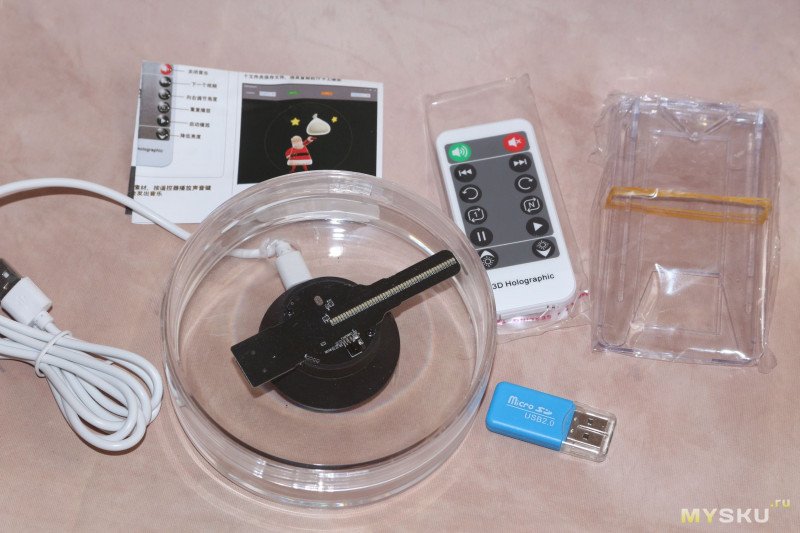

Коробка из тонкого картона оформлена все в том же новогоднем стиле. Содержимое — дисплей, подставка, пульт управления, кардридер и инструкция.

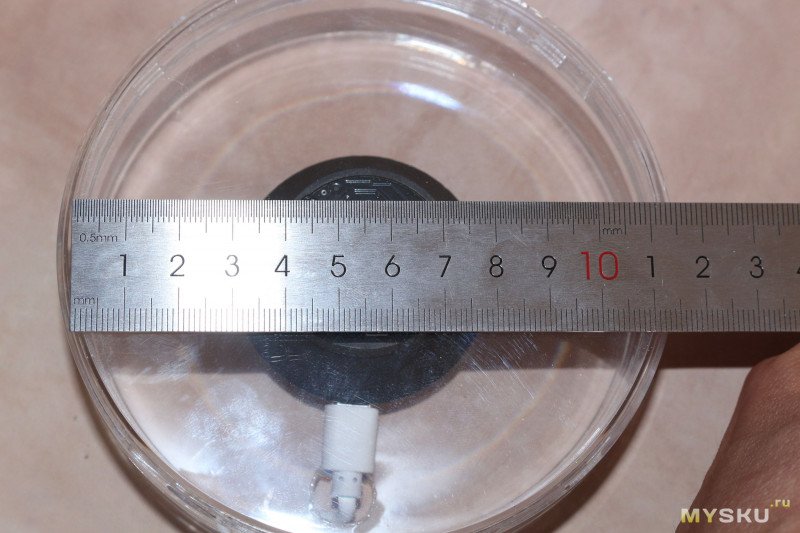

Дисплей представляет собой акриловую шайбу диаметром 11,5 см.

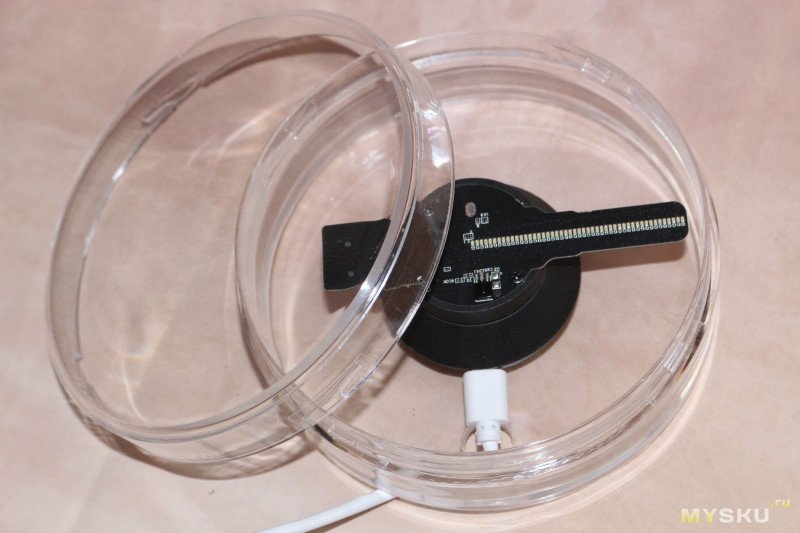

Верхняя часть открывается для доступа к карте памяти.


Но подбираться к ней настолько неудобно, что проще и менее нервозатратно полностью вынуть вращающийся модуль из корпуса. Для этого надо выкрутить два винта из задней крышки.

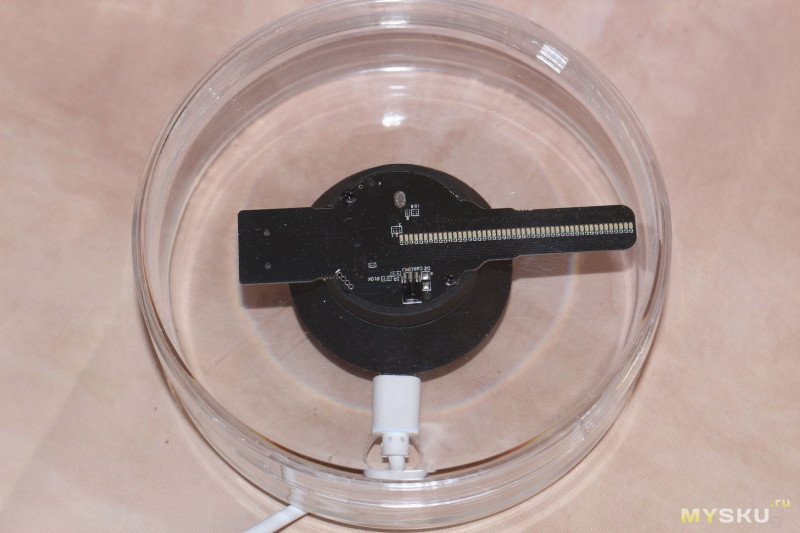

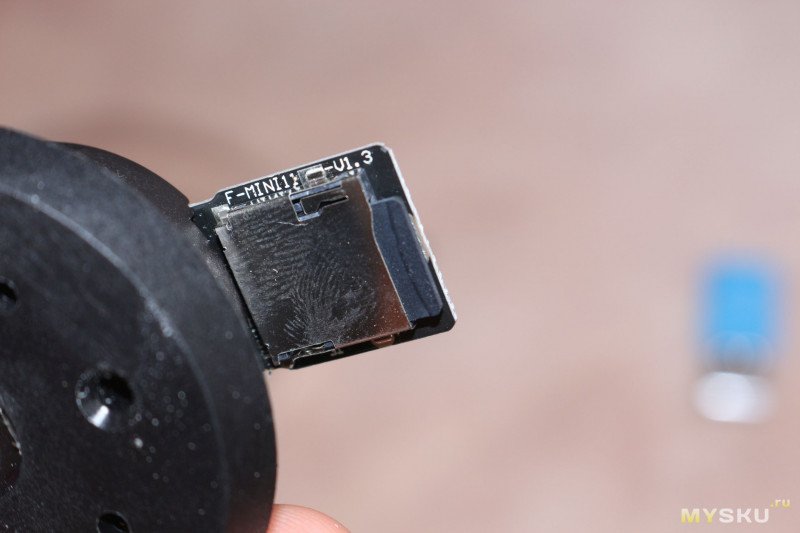

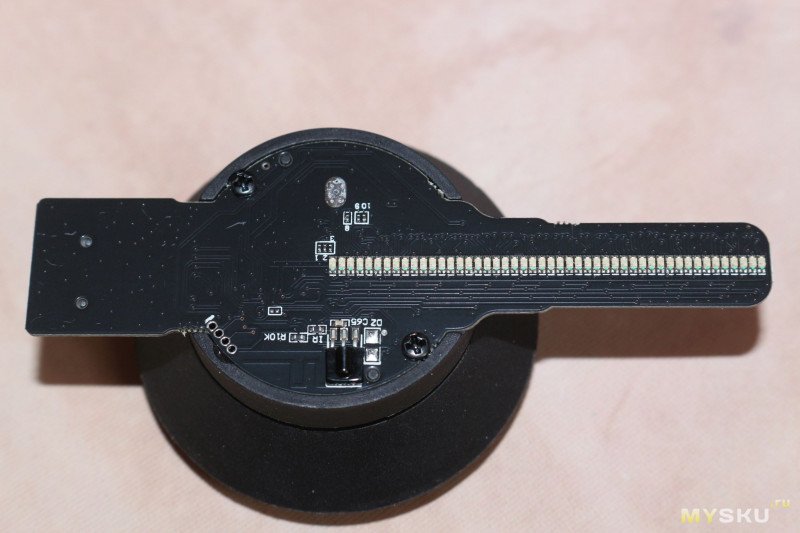

Собственно, сам модуль. Передняя часть — вращающаяся планка с кучей RGB светодиодов. Кардридер размещен на ней же, только с обратной стороны, что и усложняет доступ к нему, пока модуль находится в корпусе. На крышке кардридера гордо стоит клеймо — отпечаток пальца того, кто во всем этом виноват

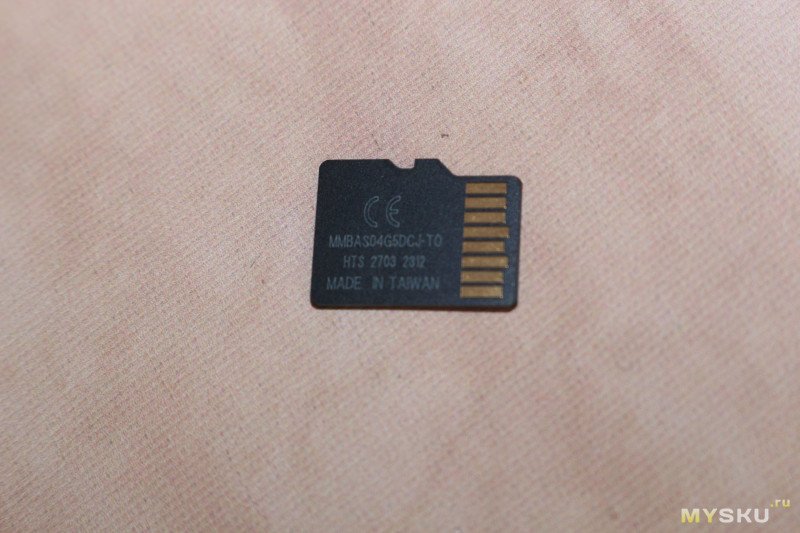

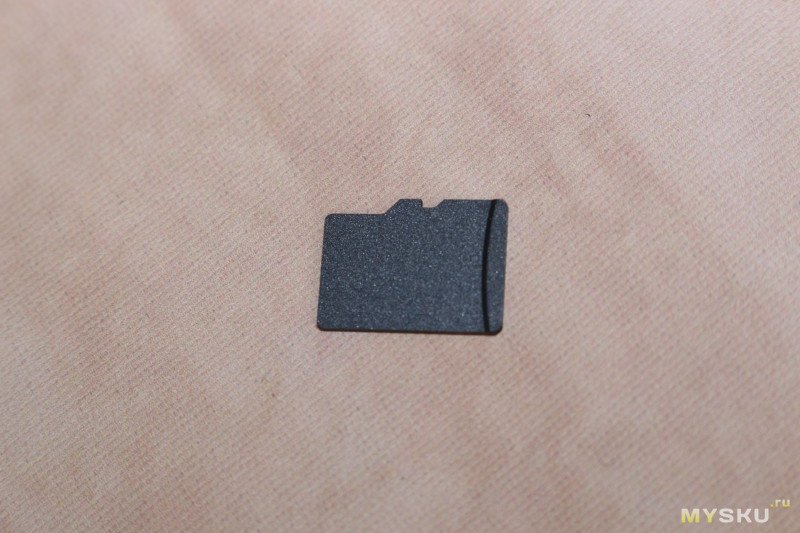

Карта памяти безымянная, объем, если правильно помню, 4 Гб.

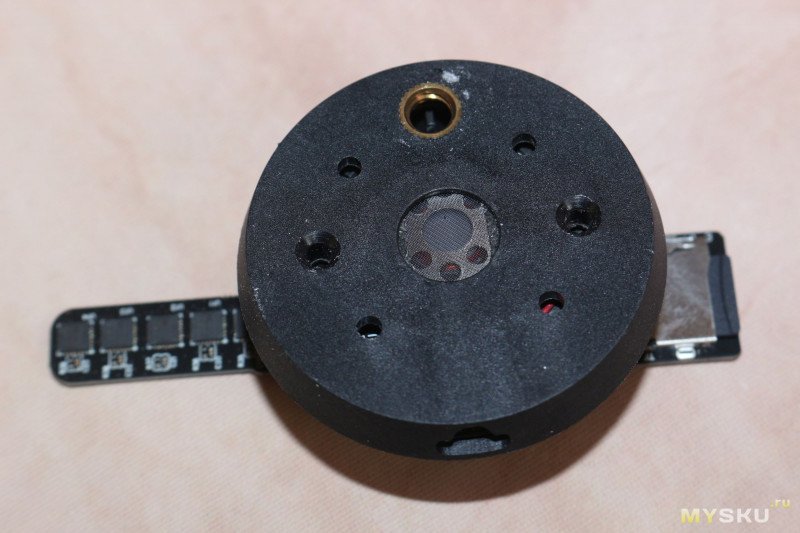

Задняя часть. Динамик (паршивый), крепежные отверстия для установки корпуса и более крупное — для крепления дисплея на, скажем, стене.

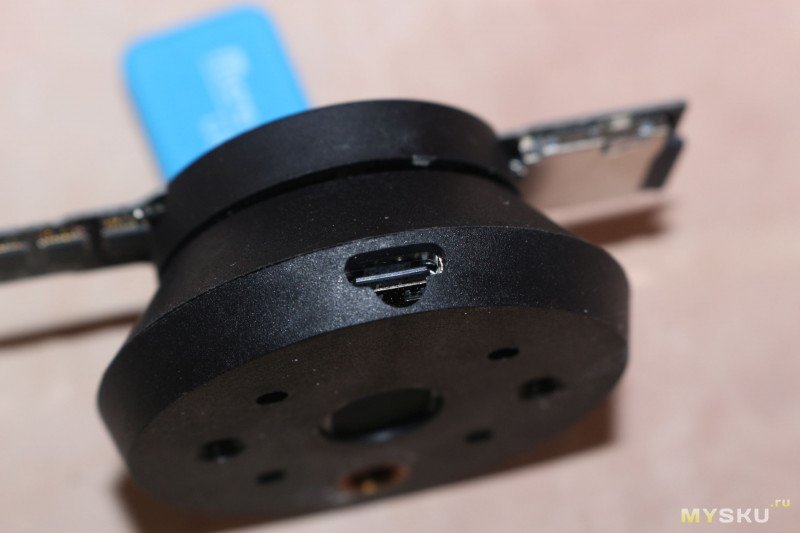

Питание идет через гнездо USB-C.

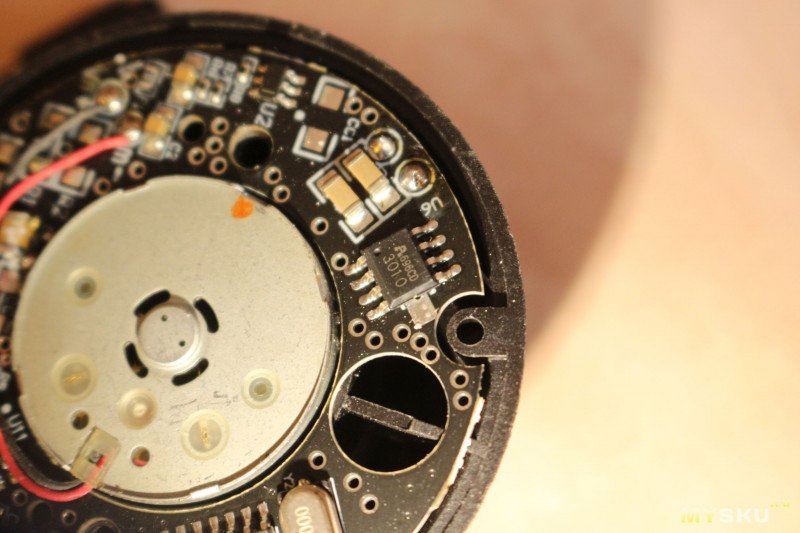

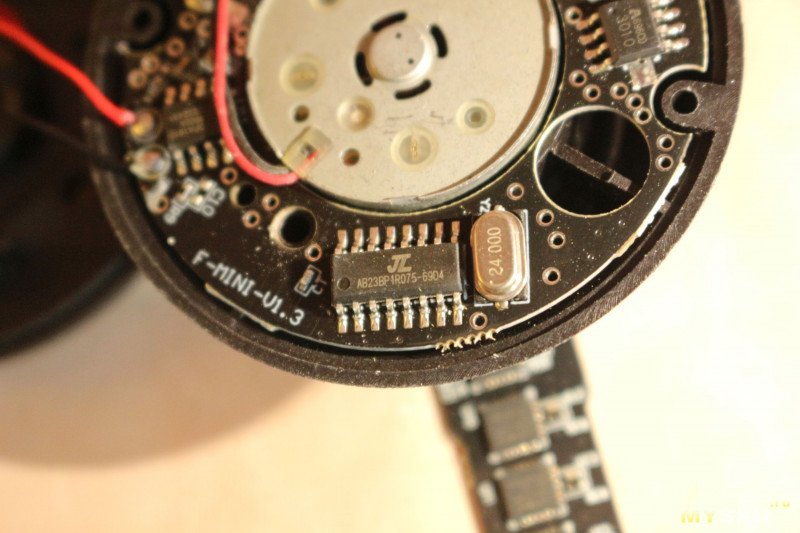

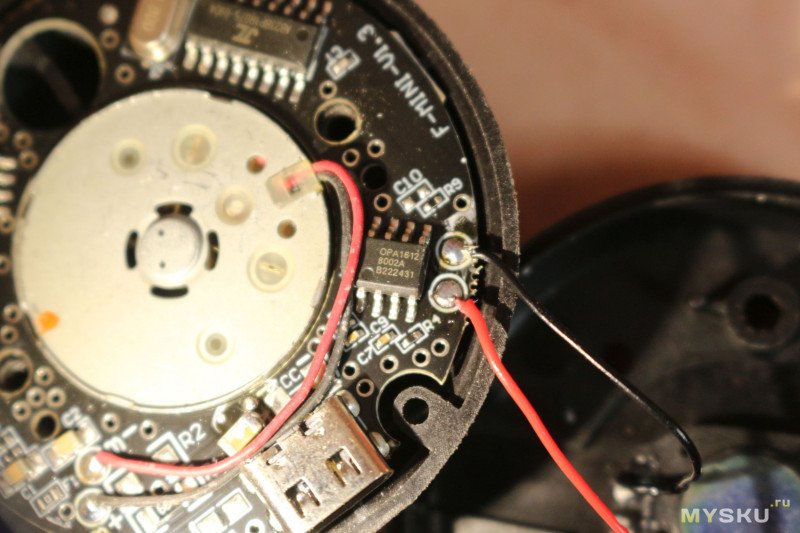

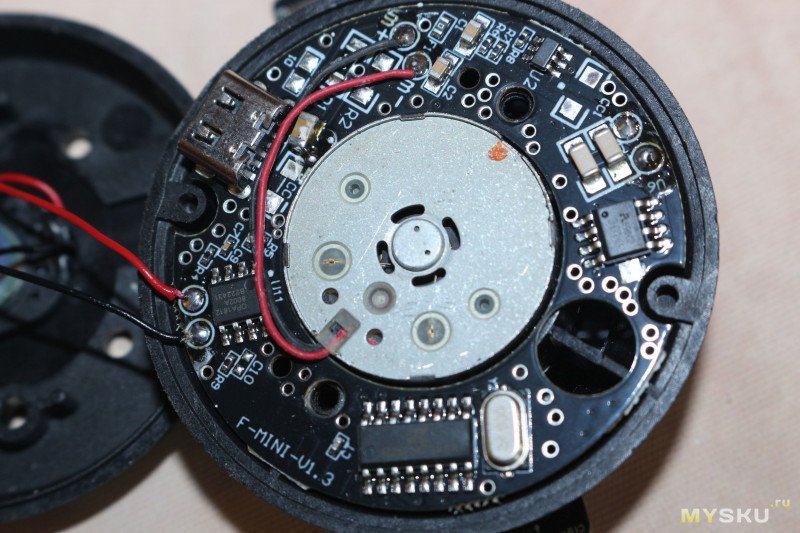

Немного внутреннего мира.

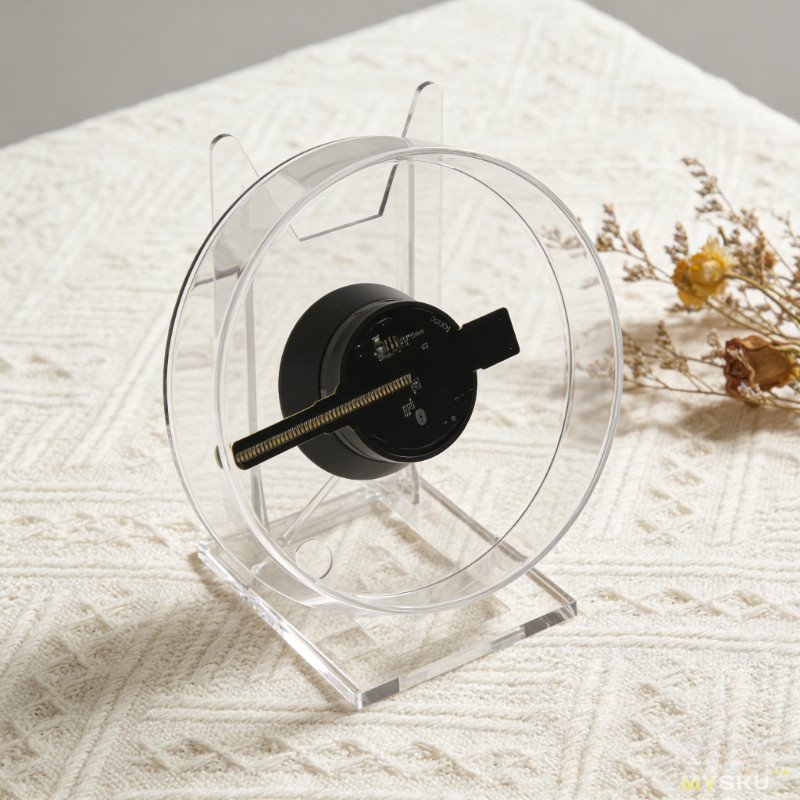

Я забыл сфотографировать дисплей на подставке. Но выглядит он точно так, как показано в лоте. Дисплей к подставке никак не крепится, просто опирается на нее.

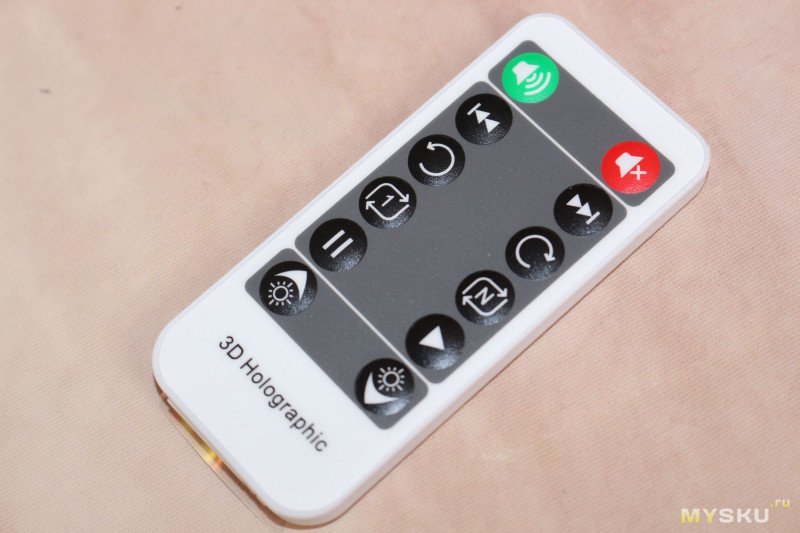

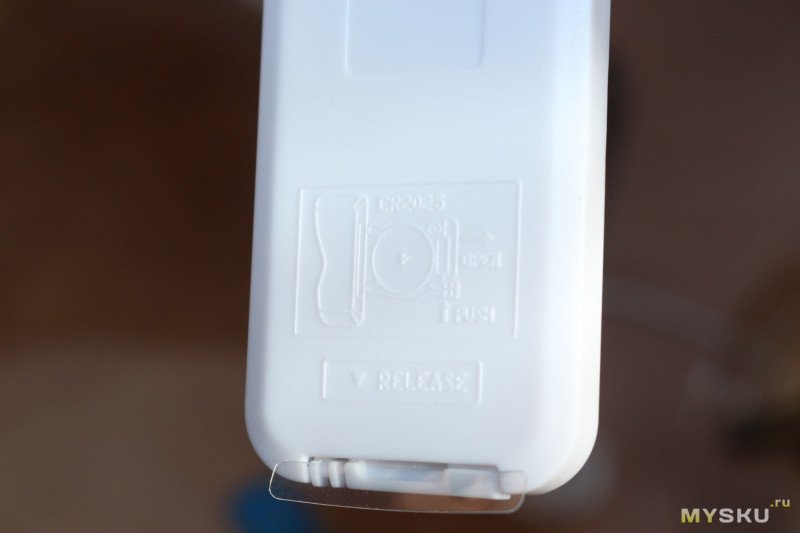

Пульт позволяет включить/выключить звук (лучше не включать, звук ужасен), переключать изображения/ролики, повернуть изображение, зациклить одно изображение или включить шафл, поставить воспроизведение на паузу, отрегулировать яркость. Питается от батарейки CR2025. Из коробки на батарейке стоит изолятор.


Выключателя у дисплея нет — он включается сразу после подключения питания. Файлы воспроизводятся в алфавитном порядке. В набор по умолчанию входят больше десятка роликов, в основном новогодней тематики.

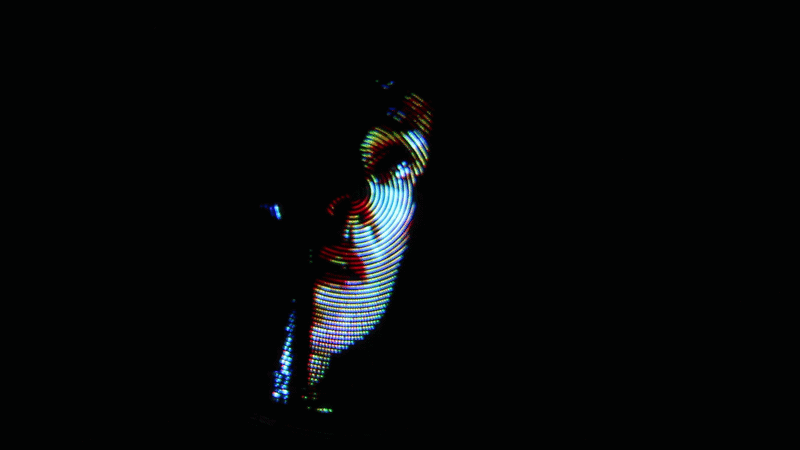

Видео со всем набором

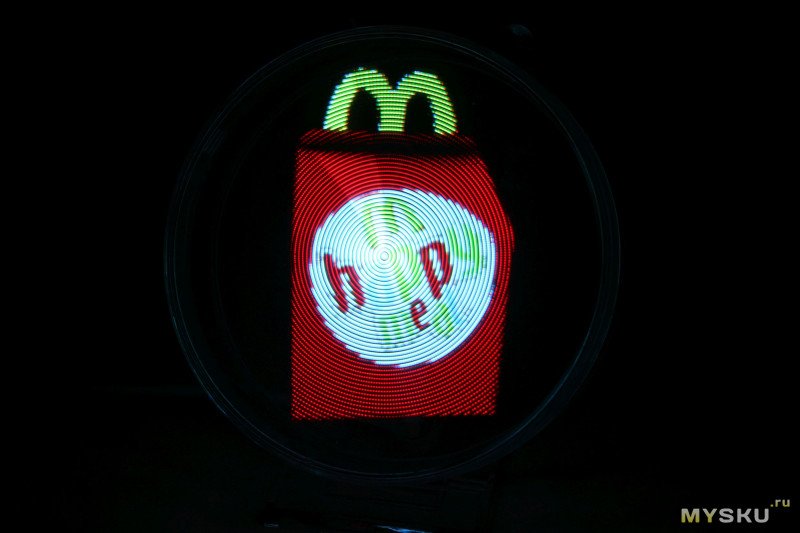

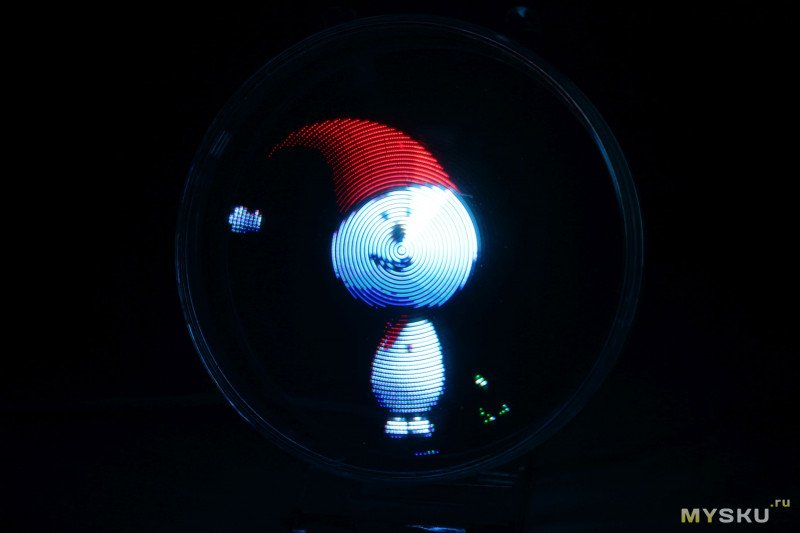

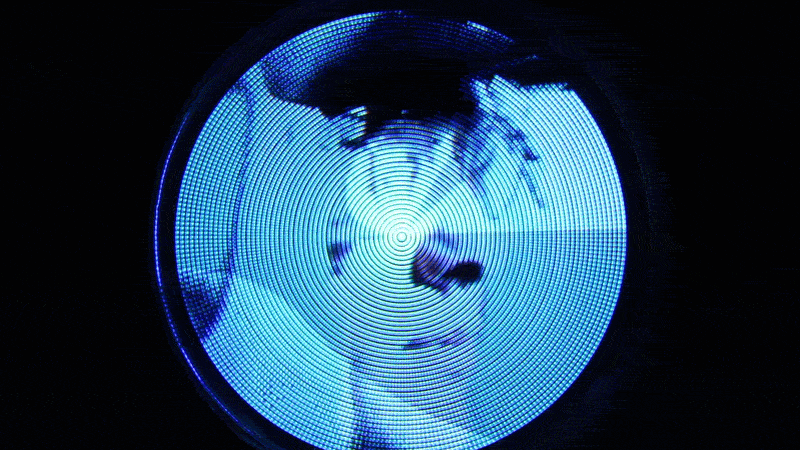

Кто не хочет тратить время, вот несколько фото

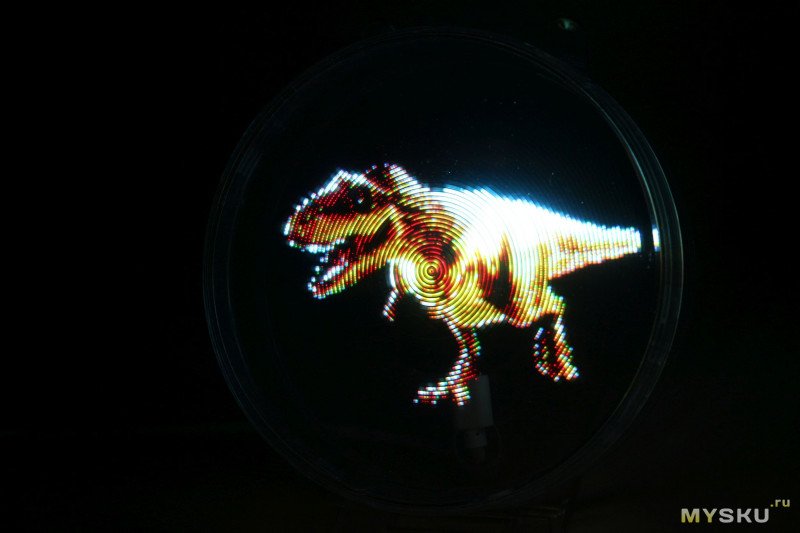

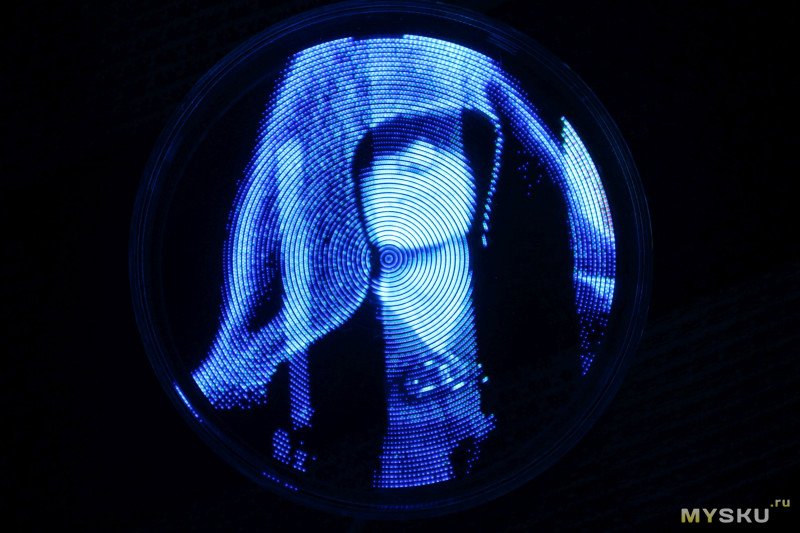

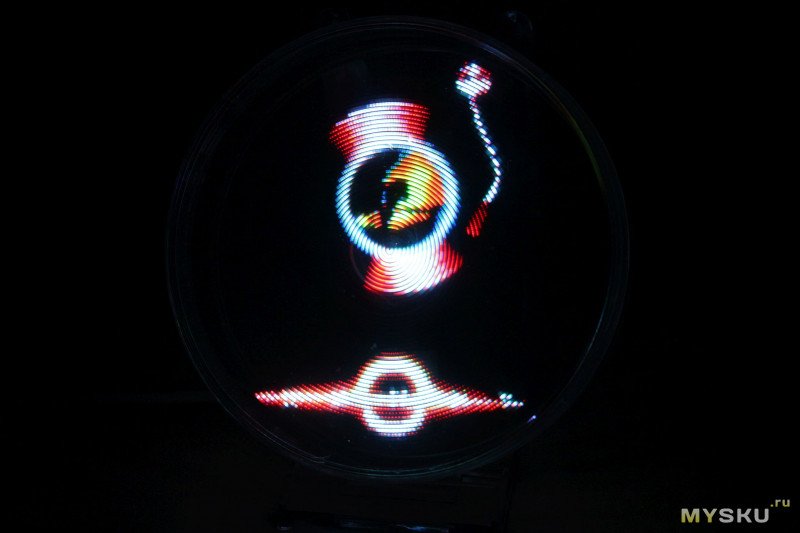

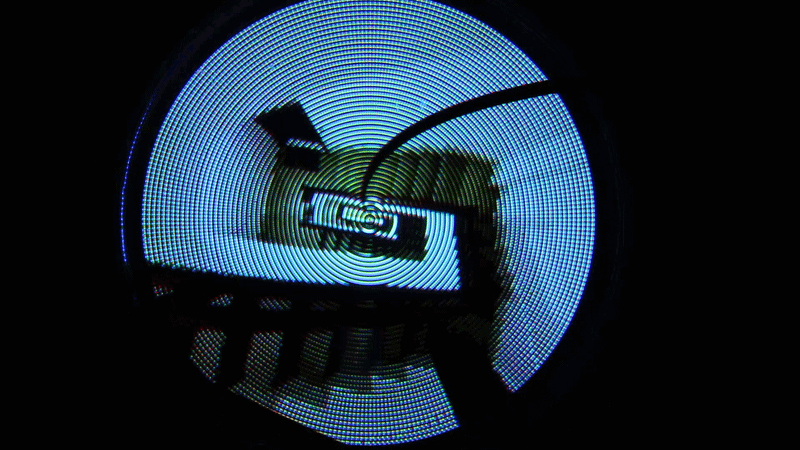

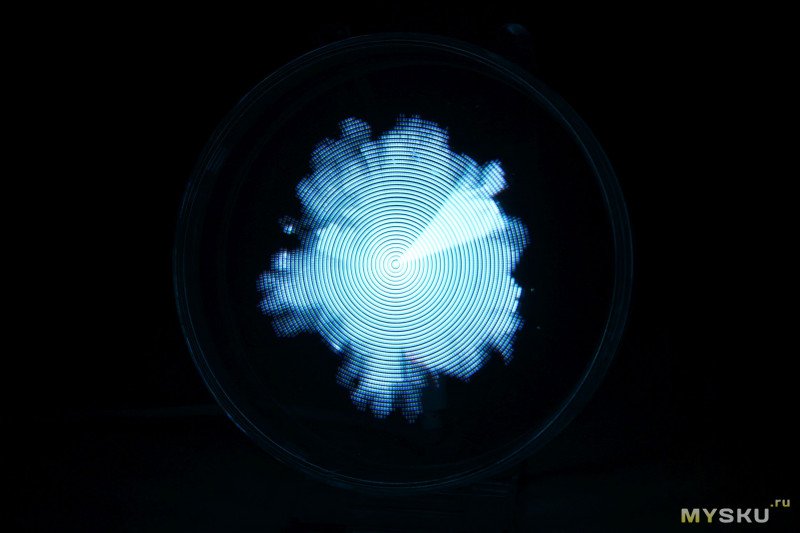

Еще примеры

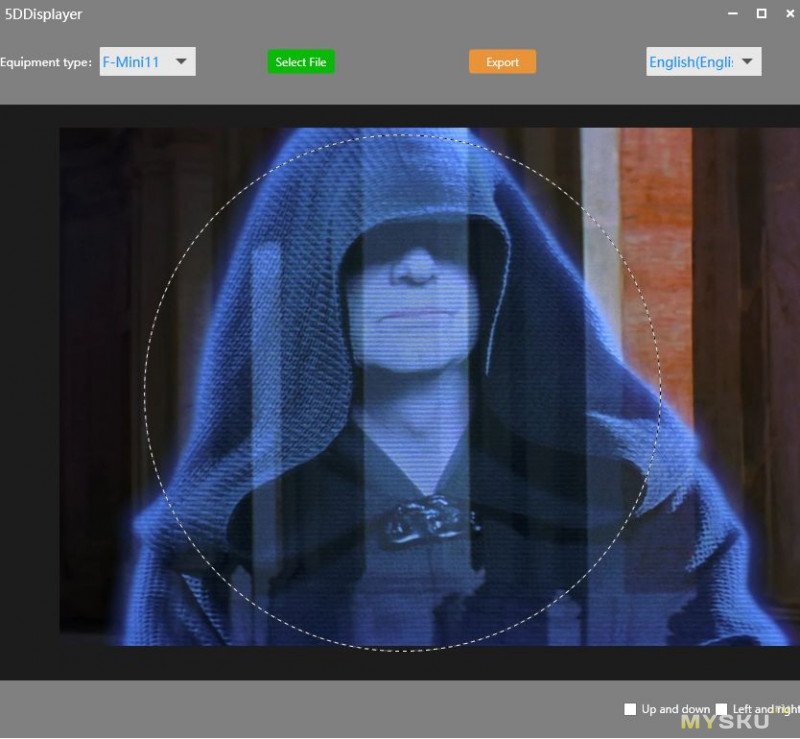

Для создания своих изображений и анимаций нужно установить программу 5DDisplayer. Скачать можно здесь. Также архив с программой есть на комплектной карте памяти.

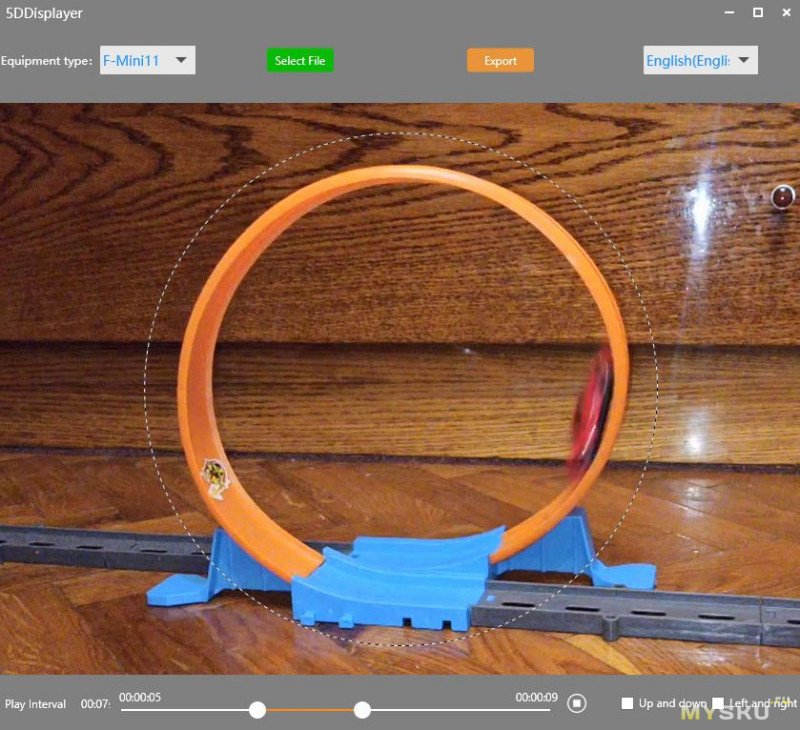

Программ очень простая. Выбираем нашу модель — F-Mini-11, выбираем файл, который хотим преобразовать, позиционируем его под контур дисплея (масштаб можно менять вращением колеса мыши с зажатым ctrl), для видео можно выбрать нужный фрагмент по шкале воспроизведения, нажимаем Export. На выходе получаем файл с расширением .bin. Иногда в конце экспорта программа подвисает — шкала прогресса застывает на 99%, но файл при этом уже экспортирован.


Немного поигрался, подготовил одно статическое изображение (первое, что пришло в голову при слове «голограмма») и несколько роликов. Все работает.


Что в итоге. Штука забавная. Определенный вау-эффект есть. Полезность под сомнением. Думаю, самый реалистичный вариант практического применения — как дополнительная завлекалка на небольшой торговой точке.
Планирую купить +11 Добавить в избранное
+63 +74
свернутьразвернуть
Комментарии (49)
RSS
+
avatar
+2
1. как питание подается на вращающуюся часть?
2. динамик в неподвижном основании. Звук с карты памяти идет? Если да, то как сигнал передается на неподвижное основание?
+
avatar
+3
  • Addiss
  • 27 сентября 2026, 19:38
Я не автор топика, но на первый вопрос могу ответить. Трансформатор без сердечника, представляющий из себя две катушки, одна неподвижная на основании, а вторая крутится вместе с вращающейся частью внутри первой.
+
avatar
+3
спасибо.
просто разные варианты бывают.
я видел и механические ламели.
я делал из двух катушек когда то, а передачу данных со статора на ротор — оптоканалом. по кругу 6 ИК-диодов, а на роторе фотоприемник. Но передача у меня медленная была. А тут звук с карточки (?). Вот и стало интересно.
+
avatar
+2
  • kvv12
  • 28 сентября 2026, 00:51
У видеомагнитофонов с головок тоже через транс идет передача сиглала.
+
avatar
0
у видеоголовок через транс идет ТОЛЬКО передача сигнала.
А здесь должно идти питалово из статора в ротор, и аудио из ротора в статор
+
avatar
+2
  • kvv12
  • 28 сентября 2026, 12:57
Хватит для питания этих катушек. Вон поди видели детские самокаты с свечащимися мигающими колесами, там же тоже нет никаких щеток и батареек, хватает тока от генерации на кучу вполне ярких светодиодов
+
avatar
0
Ну не путайте теплое с мягким.
Меня интересует, как реализована одновременная передача питания в одну сторону (скорее всего, катушками) и звука — в обратную.
+
avatar
0
Да нормально реализуется, особенно на ПЧ.

Мы как-то по одному кабелю в выездном лагере пустили видеоконтроль, рацию Р-105М (КВ) и полевой телефон.

Чисто поприкалываться и научить детей-курсантов базе радиотехники.
+
avatar
0
Трансформатор без сердечника
По сути, вполне сработают и плоские катушки, применяемые в беспроводных зарядках. Но вот у меня есть некоторые сомнения, не упростили ли китайцы всё до простых латунных щеток? А что, в моторчиках же работают.
+
avatar
0
  • l1bbcsg
  • 28 сентября 2026, 01:41
Не, должно быть что-то хитрее.
Не только ведь питание передаётся: На статичной части динамик с обвесом, на вращающейся диоды, приемник пульта и карта памяти (ещё под диодами что-то похожее на крупные чипы). Где-то ещё должна быть обратная связь типа датчика Холла.
На какой бы из двух контроллер не находился, ему на вторую часть цифровые сигналы надо передавать по нескольким линиям. Так что одним магнитным полем не отделаешься. Скорее всего полозья или щетки по кругу.
+
avatar
0
  • kvv12
  • 28 сентября 2026, 13:06
Давно управляют адресно многоцветными светодиодами по двум проводам. Уж не говоря про древние модемы, которые и питались оттсети и по ней же передевали поток интернета. Да и сейчас теже электросчетчики по сетевым двум проводам и передают информацию об показаниях и управляются удаленно.
+
avatar
+2
Управляемые многоцветные с ШИМом, достаточно низкочастотным — сотни герц. На вращении ШИМ будет давать жуткую картинку. Там, скорее всего, аналоговая регулировка тока для каждого диода по каждому каналу. Для того и чипы под светиками.
+
avatar
0
  • lexiff
  • 28 сентября 2026, 18:22
на роторе магнитик, а датчик на статоре.
+
avatar
+4
  • Jury_78
  • 27 сентября 2026, 19:28
“Голографический” эффект в чем выражается?
+
avatar
+2
  • djdff
  • 27 сентября 2026, 20:01
То что изображение в пустоте. 3д не обещалось.
+
avatar
+3
Само понятие «голограмма» подразумевает объёмное изображение.
+
avatar
+5
можно ничего не покупать вообще. Собрать пирамиду из прозрачного пластика, поставить на смартфон и выбрать нужные видео на ютубе
www.youtube.com/watch?v=n08lX5XB0PM
или сделать большую пирамиду и использовать бу монитор
www.hologram3ddisplay.com/video-117384-65-inch-3d-hologram-display-hologram-pyramid-transparent-showcases-video-holobox.html
+
avatar
-4
Можно. А зачем? (ц)
+
avatar
+2
посмотреть и не платить 22 доллара
+
avatar
+7
  • Vingrad
  • 27 сентября 2026, 20:49
Голографии здесь нет.
+
avatar
0
но висящее в воздухе изображение есть. а это почти то же самое
+
avatar
0
  • Omnicorn
  • 15 октября 2026, 00:29
Голографический принцип — запись информации об объеме размерности n в объем размерности n-1. Частный случай — запись трехмерного объема на плоскую поверхность. В устройстве из обзора преобразуются плоские координаты в полярные, а информация остается 2D.
+
avatar
+1
… тогда как линейка светодиодов развёртки воспроизводит только 1D.

Как тебе такое, Илон? 1D -> 2D. (n + 1)
+
avatar
+4
  • Vingrad
  • 27 сентября 2026, 21:17
Голограмма — она объёмная, можно предмет рассмотреть со всех сторон, сбоку, сзади, обойти.
+
avatar
0
Кстати, прикольная идея! Можно ведь навтыкать соосных пластинок развёртки — получится заглублённый объём проекции.
+
avatar
0
Обойти всё-таки не получится: на голограмму вы смотрите как через «окно» (точнее, возможны два варианта: изображение объекта за голограммой или перед ней, но в любом случае луч из глаза к «объекту» проходит сквозь собственно голограмму).

P.S. И соррян, я мискликом минус поставил, пришлось плюсом на другом комменте компенсировать)
+
avatar
+3
  • Mahagam
  • 27 сентября 2026, 22:30
А выделяется ли яркостью (повышенной) самый центр изображения? Или в данном поделии за счёт невысокого числа светодиодов китайцам удалось избравиться от этой проблемы.
И, по возможности, хотелось бы узнать маркировку драйверов, что запаяны с обратной стороны от светодиодов.
Также вот прям интересно, до каких оборотов раскручивается сия игрушка, но это уже вопрос со звёздочкой.

светодиодов всего 48. сейчас бы ещё посчитать на сколько секторов поделена картинка.
+
avatar
+5
Когда-то мы поставляли такие штуки. Две таких штуки диаметром метр и 80 см с разрешением примерно 800*800 пикселей даже демонстрировал на вечеринке у Артемия Лебедева, на их 23 года. В принципе, из-за шума, эти штуки только для дискотек и применимы, но там, где об них никто не порежется.
+
avatar
+2
  • Corvair
  • 28 сентября 2026, 00:43
Механический телевизор, диск Нипкова, только наоборот, вместо отверстий в диске источники света прямо на нём, тогда и цельный диск как таковой не нужен и экран получается на всю ометаемую площадь.
+
avatar
+6
«Непонятно» пишется слитно. В данном случае это наречие, которое можно заменить синонимом без не (например, загадочно, странно). Раздельно «не понятно» писалось бы только при наличии противопоставления с союзом а (например: не понятно, а запутанно) или со словами далеко не, вовсе не, отнюдь не.
<zanudamode_off>
+
avatar
0
  • Jmagadan
  • 28 сентября 2026, 08:57
Прескриптивистов из музея привезли?)
+
avatar
0
а вам сомаму четадь техсть на рузкава изыга прийатний када оне бес ашипкаф?
+
avatar
+1
Аффтар жжош нопалмомЪ! КГ/АМ!!! Пшыисчо! Олбанске рулед!
+
avatar
0
  • Vingrad
  • 28 сентября 2026, 09:09
Т9 так работает, не досмотришь, исправит неправильно, если текст большой, то трудно всё увидеть. :((
+
avatar
+2
для этого нужно текст вычитать (ударение на «ы»), а то мало ли чего там наисправляет.
+
avatar
0
  • Vingrad
  • 28 сентября 2026, 15:15
Вычитывать? :)
+
avatar
0
+
avatar
0
  • ilia64ik
  • 30 сентября 2026, 12:42
)))))не очень понятно…
+
avatar
+2
Насколько шумный?
+
avatar
0
  • Corvair
  • 28 сентября 2026, 12:46
Кстати, недостаток всех механических телевизоров :)
+
avatar
0
Когда лежит горизонтально, почти не слышно. Когда стоит на подставке, чуть дребезжит
+
avatar
0
  • yurannn
  • 28 сентября 2026, 15:08
БЬл тут вентилятор в юсб с мехразвёрткой вот то полезная вещь… у меня как раз системник на столе и он приятно дует справа!!! тока и надписи не нужны..()) https://www.ozon.ru/product/ventilyator-usb-ventilyator-s-realnoy-temperaturoy-po-chasam-besshumnyy-i-dolgovechnyy-4112543999
+
avatar
+3
  • muraveiX
  • 28 сентября 2026, 17:49
голографический вентилятор
