Бюджетная переделка шуруповерта на Li-ion с балансировкой за 100 рублей.

Есть у меня старый шуруповерт, лежал без дела довольно долго, соответственно аккумуляторы приказали долго жить. И вот недавно он мне потребовался, кухню собирать. Если интересно как я его оживил переделкой на литий менее чем за 100 рублей — то добро пожаловать под кат.

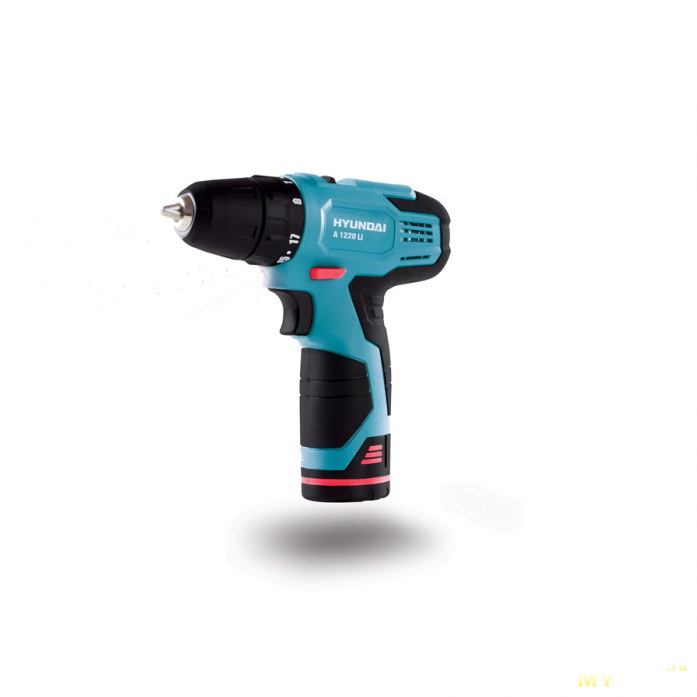

Дрель у меня такая — на 18 вольт, 9Н*м

Навскидку мне корячилось три варианта
1. купить новый недорогой шуруповерт рублей за 1500-2500 — просто, быстро, но это не наш метод, тк старая дрель будет лежать мертвым грузом, а выкинуть рука не поднимется,
2. заказать NiCd аккумуляторы — около 900-1200р — а смысл, если новый можно за 1500р взять?
3. переделать на литиевые, а вот тут бюджет может быть разным. Ознакомившись с вопросом на маське выяснил, что для переделки на литий в идеале нужно:
— плата 3S, 4S или 5S в зависимости от размера батареи (мне на 18 вольт дрели надо 5 банок АКБ, соответственно 5S — около 800р)
— желательно плата балансировки (если плата защиты без балансира), особенно желательно если аккумуляторы не новые или из разных партий
— сами Li-ion АКБ, желательно токовые, те расчитанные на высокие токи работы — от 350р за штуку, за 5 шт — от 1700р.
По итогу дороговато выходит для моей дешевой старой дрели (см 1 пункт), поэтому было решено делать свой ультра-бюджетный вариант с блэкджеком балансировкой.
У меня был старый аккумулятор от ноутбука (отдали за так), разобрав который обнаружил в нем такие банки Samsung. За исключением 2 банок остальные были вполне рабочие, зарядил каждую в повер банке

проверил их после зарядки на ток КЗ (не более 1 секунды — это может быть опасно, тк банки без защиты).

Как видно, банки вполне живые — кратковременный ток отдачи по КЗ от 10 до 20А.
Накидал такую схему переделки, по ней и буду делать.

Так как аккумуляторы не токовые для облегчения их работы было решено ставить по 2 акб в параллель (при рабочем токе например в 10А, ток выдаваемый каждым акб будет 10/2=5А). Для этого желательно подобрать пары с похожими характеристиками отдачи по току. Исправляю схему:

В принципе, моя дрель, судя по характеристикам не особо мощная, поэтому в принципе можно было бы и по одной банке ставить, правда проживут они скорее всего меньше, но так как батареи у меня были в количестве 10 штук решил ставить все 10.
Процесс сборки не фотографировал, в принципе там ничего интересного, батареи паять можно к уже приваренным лепесткам не боясь что перегреешь.
Так как все 10 аккумуляторов в старый блок не влезли, получилось немного колхозно

ну ничего, берем синюю (какая была) изоленту и прячем все лишнее —

уже лучше)
Как видите сбоку я вывел зарядно-балансировочный разъем, который выпаял из сломанной видеокарты (или материнской платы, не помню уже). Так как мне надо 10 контактов, пришлось использовать такой db15, если бы аккумуляторов меньше применил бы вот db9 — их найти проще

Осталось спаять зарядное. В качестве источников напряжения 5 вольт взял 5 ненужных зарядок от мобильников, как раз нашел 5 штук, правда все разные, на разный ток от 600 до 900мА. В идеале использовать одинаковые, так зарядка бы происходила примерно одновременно и можно было бы оценивать какие банки долше заряжаются.
Важно! Делать нужно точно по схеме используя на каждый контролер заряда свой отдельный блок питания 5-8В, то есть блоки питания должны быть гальванически развязаны друг от друга. Один мощный блок питания на все контроллеры использовать нельзя — будет короткое замыкание акумуляторов (у TP4056 общий по входу и выходу корпус-минус).
Для уменьшения размеров конструкции вынул зарядные из корпусов. На тыловую сторону приклеил на двухсторониий скотч контроллер заряда TP4056 и убрал конструкцию в отдельный корпус

Вот так выглядит при включении в 220В

Синим светит контроллер заряда — индикация о том что нагрузка не подключена (или акб заряжены), красным и зеленым — светодиоды зарядных от мобильников.
Теперь подключим аккумулятор-

Видно что заряжаются только 3 банки (горит красный диод), а оставшиеся 2 — нет (горит синий диод). Это потому что я его недавно заряжал, и разрядились только 3 из 5 акб. Такм образом, видно что при каждой зарядке происходит балансировка всей батареи — в этом главный плюс этой схемы, особенно это важно при использовании таких поюзанных акб от батареи ноутбука.

Для наглядности снял ролик, возможно что-то упустил в рассказе, то смотрите на видое —
Подведем итоги.
Плюсы
1. Дешево — мне потребовалось купить только контроллеры заряда TP4056, что обошлось мне в 60 рублей за 5 штук, остальное было или достал бесплатно. Сейчас доставка у этого продавца только платная, +еще около 1$, можно найти и дешевле наверное.
2. Балансировка аккумуляторов при каждой зарядке.

Минусы
1. Нет защиты по току, поэтому я не ставлю фиксатор патрона на блокировку (значек сверла) поэтому защита по току чисто механическая — патрон прощелкивается и не блокируется при зажиме, ток кз не возникает. В принципе данной защиты считаю достаточно.
2. Если нет старых зарядок от мобильников, то выйдет немного дороже. Но их можно и у знакомых поспрашивать — наверняка у многих валяются без дела.
3. Нет защиты от переразряда. Ну тут надо смотреть если мощность упала — сразу на зарядку! А вообще это же литий, тут не надо как на никеле ждать когда батарея сядет, а лучше заряжать при возможности — так батареи и прослужат дольше.

В общем данную схему считаю имеющей право на жизнь, особенно для реанимации таких недорогих и не супермощных шуруповертов.
ps в коментах дали ссылку 60р с доставкой
