Обзор универсального скалера с DVB-T2 DS.D3663LUA, оживление 42-дюймового ТВ Philips с его помощью и некоторые нюансы, с этим связанные

Предложили мне за недорого мертвый 42-дюймовый телек Philips 42PFL7962 с диагнозом «после грозы сгорела майн-плата». Вскрытие показало, что майна в нем нет совсем. Недолго думая, решил поставить в него универсальную майн-плату с DVB-T2 тюнером, поскольку оригинальная запчасть не выдерживает конкуренции ни по цене, ни по функционалу. Во время установки возникли некоторые трудности, связанные с блоком питания телевизора и его большой диагонали, которые постараюсь описать в обзоре.


Данная плата, пожалуй, самая популярная из всех, поскольку принимает цифровое ТВ DVB-T2, и при этом достаточно дешевая. Цены на скалер без цифры начинаются от 700 рублей и, с учетом того, что аналоговое ТВ в России в скором времени полностью исчезнет, заказывать их есть смысл, только если использовать как монитор. Скалер добрался очень быстро, был заказан 10 октября и уже 22 октября я забрал посылку.

В картонной коробке находятся: плата, пульт ДУ, силиконовый чехол для него, ИК-приемник и небольшой отрезок провода с коннектором для его подключения к плате, а также инструкция на листе А4.


Плата очень компактная, размеры 180*40 мм.


Практически все разъемы расположены на длинной стороне платы: вход для внешнего питания 12В, USB-разъем, HDMI-вход, VGA-вход, AV-вход, вход PC-Audio, антенный вход и выход на наушники.


На боковом торце расположен компонентный вход.

С обратной стороны платы наклейка с информацией о плате.




Подготовка майна к работе

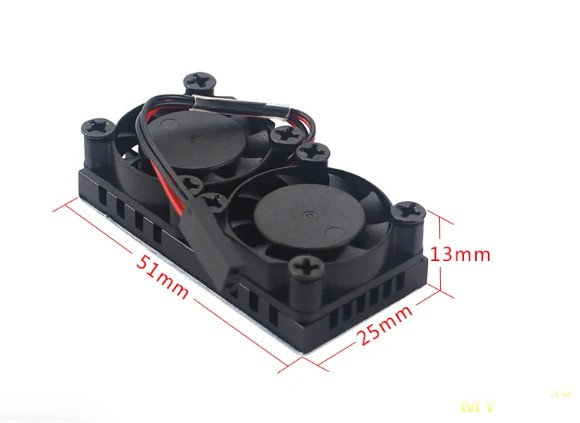

Одна из известных проблем данной платы — сильный нагрев процессора. Еще до первого включения решено было заменить «радиатор», приклеенный к процу, на более массивный. Маленький алюминиевый рассеиватель оторвался от процессора практически без усилий. Маркировка процессора MSD3663LUA-Z1.


Распайка LVDS-кабеля
В телевизоре PHILIPS 42PFL7962D используется панель T420HW01 V.2, разрешение 1920*1080, 16,7 млн. цветов, напряжение питания 12В, потребляемый ток 1А. Распиновка и остальные технические данные есть в даташите на нее.
Так выглядит штекер, входящий в Т-Con матрицы:

Разрисовываем распиновку матрицы, универсального майна и соотносим:

Видно, что сигнальные пары проводов выполнены одним цветом, что облегчает их поиск. Минусовые сигнальные провода с черной полоской вдоль. Находим каждую пару и помечаем ее.

Так же помечаем питающие и «земляные» проводки. Затем соединяем их с соответствующими пинами на коннекторе. Пожалел, что не заказал вместе с платой LVDS-кабель, поскольку у кабеля телевизора иной штекер подключения к майну. Пришлось припаивать напрямую к пинам с обратной стороны платы.



В принципе, майн готов для проверки работоспособности (его и матрицы телевизора). Устанавливаем перемычку питания матрицы на 12В.

Запитываем подсветку отдельно, от родного блока питания телевизора, а майн — от другого маленького БП, выдающего 12 В. Подключаем кнопки и ИК-приемник (остались от другого универсального майна) и все готово.

Но прежде чем включить наш конструктор, необходимо прошить плату под нужное нам разрешение матрицы.

Теперь, когда мы убедились в работоспособности платы, нужно доводить конструкцию до ума.

Про блок питания
В телевизоре используется блок питания PLCD300P3 мощностью 170 W. Он выдает 3 питающих напряжения: 5,2В, 12В и 24В. И тут я столкнулся с некоторыми нюансами. Один из них заключается в том, что при включении в сеть блок питания выдает только одно напряжение 5,2В. А 12 и 24 вольта появляются при подаче сигнала включения подсветки BLON от майна. А, как известно, майн питается от 12В. Выходит, мы не сможем запитать универсальную плату от данного блока питания?
На самом деле универсальный майн может питаться от 5 Вольт. 12 В используется только в случае подключения к нему 12-вольтовой матрицы. Далее идут стабилизаторы 5В, 3,3В и 1,8В, которыми и питается процессор платы. А значит, майн может питаться от 5В в случае, если напряжение питания матрицы 5 или 3,3 В. Вот только разъема для подключения к 5 Вольтам напрямую у майна нет. Нужно подпаять питающие проводки к электролитическому конденсатору, стоящему после 5В — стабилизатора (на данной плате это ECW53).


Убеждаемся в работоспособности данной конструкции (синий светодиод горит, на команды пульта реагирует).

Однако теперь не получится запитать 12-вольтовую матрицу от майна. Поэтому подключим матрицу к выходу 12В блока питания. Ведь, как известно, эти самые 12В появятся только после подачи сигнала включения с майна. Это как раз то, что нужно.
Отпаиваем проводки питания матрицы от майна (подключаются к 1 и 2 пину) и припаиваем к коннектору блоку питания.

У такой схемы питания матрицы есть еще одно преимущество. Как указано выше, ток, протекающий через матрицу, около 1А. Что слишком много для крошечного SMD-транзистора на майне, который открывает питание на нее. Первые несколько включений он выдержал, но кто знает, насколько его хватит. (читал об этой проблеме где-то на форумах, как вариант — заменить транзистор на универсальном майне на более мощный).

Общая схема питания телевизора выглядит так:

Напряжение 5В постоянно поступает на майн-плату, при включении из дежурного режима с майна на блок питания поступает сигнал BLON +5В, который открывает питания +12В на матрицу и +24В на подсветку. И вот тут возникла еще одна загвоздка.

Дело в том, что у блока питания сигнал включения STBY инверсный, то есть питание подсветки и матрицы появляется после замыкания пина STBY на землю. Вот так выглядит участок схемы блока питания, отвечающий за этот сигнал.

При подаче сигнала низкого уровня на пин STBY (при замыкании его на землю) транзистор Т101 открывается, питание поступает на светодиод оптопары U101, которая запускает ШИМ-ы, формирующие 12 и 24 В. Если же на STBY подать +5В с майна, то ничего не произойдет, транзистор не откроется. Значит, придется доработать схему так, чтобы светодиод оптопары загорался при подаче сигнала высокого уровня с майна. Для этого я добавил еще один ключ на n-p-n транзисторе, и схема стала выглядеть так:

Ключ подключается в разрыв между выводом 2 оптопары и землей. При этом база транзистора U101 замыкается на землю. Таким образом, Т101 постоянно открыт, а КТ503 открывается при подаче сигнала высокого уровня (+5В) на на его базу, зажигая светодиод оптопары. Можно использовать любой n-p-n транзистор, а делитель рассчитать так, чтобы напряжение между базой и эмиттером было хотя бы в 2 раза меньше предельного по даташиту. С двумя одинаковыми резисторами получается +2,5 В. Ключ собран на маленькой плате и приклеен на термоклей к блоку питания.


Теперь, можно собирать все воедино в корпусе телевизора. Блок питания встал на штатное место. Для универсального майна разметил на металлической подложке, на которой располагалась старая майн-плата, отверстия, и закрепил стойки.


Плату с ИК-приемником и светодиодом от другого телевизора закрепил на термоклей, расстояния между окошками для них совпали, а на родной плате слишком много активных элементов, и не хотелось возиться с распайкой. Кнопки оставил родные, но так как они запараллелены, все 6 кнопок подключены к пину К6, то есть включить и выключить в дежурный режим можно любой из этих 6 кнопок.

Вид телевизора в сборе без задней крышки:

На задней крышке не делал никаких вырезов, только снял металлический кожух, закрывающий майн со стороны разъемов и сверху, для доступа к боковым AV-разъемам. Плата получилась немного утопленной внутрь корпуса, все из-за короткого LVDS кабеля, однако доступу ко входам это не мешает.



Включаем, и в первую очередь включаем автонастройку каналов. Можно настроить аналоговое и цифровое ТВ отдельно, и выбрать нужный регион.

Автонастройка идет долго, около 10 минут. В десятке километров от телевышки на активную антенну нашлись все аналоговые и цифровые каналы, имеющиеся в наличии.

Качество цифровой картинки, конечно, не сравнится с аналогом, хоть и все цифровые каналы вещают в 576р.


Переключаются цифровые каналы с паузой в секунду, внизу на несколько секунд отображается информация о канале, названии передачи, дата, время и все остальное.






USB и мультимедиа

Список форматов, поддерживаемых платой (скопировано отсюда):
Поддерживаемые форматы изображения: JPEG, BMP, PNG
Поддерживаемые форматы видео: MPEG1, MPEG2, MPEG4, H264, RM, RMVB, MOV, MJPEG, VC1, Divx, FLV
Поддерживаемые форматы аудио: WMA, MP3, M4A, AAC (AC-3 для TSUMV56RUU и TSUMV56RUE)
Поддерживаемые файловые системы для USB: Hi Speed FS, FAT32, FAT16, NTFS

Процессоры с Z1 в конце маркировки не поддерживают аудиокодек АС3, который используется в большинстве видеофайлах. К сожалению, наш проц именно такой. И все фильмы, хранящиеся на моей флешке, воспроизводились без аудио. Печаль.







При этом видео воспроизводится плавно, без фризов. Фотографии на 42-дюймовом дисплее также смотрятся отменно.

Резюме
Универсальная майн-плата (как вариант, универсальный скалер, именно так я обзывал его в первом обзоре, однако в комментариях указали, что скалер — это не совсем точное понятие) позволяет оживить неисправный телевизор или монитор с целой, неразбитой матрицей в том случае, если основная плата не подлежит ремонту или он нецелесообразен. Средние цены на родные платы для телевизоров в 2-3 раза превышают стоимость универсальной. При этом, если телевизор старый, в нем может отсутствовать цифровое ТВ, HDMI, USB-входы.

Преимущества:
— малые габариты платы;
— уверенный прием DVB-T2;
— обширное количество функций и настроек как из пользовательского меню, так и в сервисном режиме;
— возможность питания майна от 5 Вольт;
— прошивки почти на все разрешения матриц.

Недостатки:
— сильный нагрев процессора (замена радиатора обязательна!);
— кривой перевод на русский;
— отсутствие поддержки АС3-кодека звука, самого распространенного из всех;
— при использовании матрицы большой диагонали нежелательно пропускать ее питание через плату майна;
-хотелось бы вместо двух малополезных AV-входов «тюльпанов» дополнительных HDMI-входов.

В целом, по соотношению цена/качество плата D3663 — оптимальный вариант. Рекомендую, если важен прием «цифры» и не важна мультимедийная составляющая.
