Зарядное устройство из новой серии Robot GaN. Максимальная мощность 65Вт (20В 3.25А).
Проверим характеристики, нагрев. Сравним с другими зарядками на 65Вт.
Лёгкое чтиво.
Кто о чём, а Зерновоз о GaN зарядках ©
Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид. Размер. Вес — Порты — Индикация — Защиты и полезности — Тестирование мощности — Нагрев — Выводы
Модель: UGREEN CD361
Robot GaN 65W Charger
Вес 160г
Размер 46.8 х 42.8 х 87.5 мм (без вилки 50 мм)
Поддерживаемые протоколы
PD3.0/QC4.0, QC3.0/2.0, PPS, FCP, SCP, AFC, Apple 2.4А, DCP SAM 2A
При использовании одного порта:
⚡ USB-C1: 5V3A / 9V3A / 12V3A / 15V3A / 20V3.25A, 65W, PPS:3.3-11V 4.5A (так определил тестер, в описании указано PPS:3.3-21V 3A)
⚡ USB-C2: 5V3A / 9V3A / 12V2.5A / 15V2A / 20V1.5A, 65W, PPS:3.3-11V 2.75A
⚡ USB-A: 5V3A / 9V2A / 12V1.5A / 10V2.25A 22.5W
Мультипорт:
C1+C2: 45+20W
C1+А: 45+18W
C2+A: 5V3A
C1+C2+A: 45W + 7.5W + 7.5W

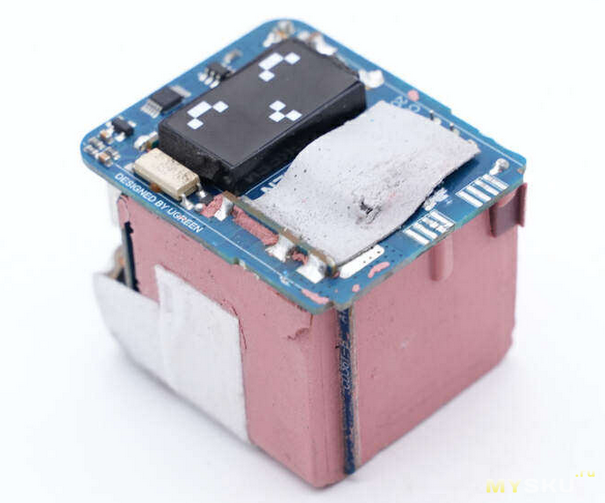

Внимание! Внутренний мир доступен по этой ссылке
https://www.chongdiantou.com/archives/260900.htmlВсё более чем культурно и технологично: GaN SC3057, step down SW3516, SWT40N45 конденсаторы TMY1471K.
Переподключение портов: при подключении нового потребителя.
Распределение мощности портов можно посмотреть на этом фото
Обзор создан пользователемZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.
Судя по упаковке внутри должен быть представитель серии Nexode (более компактные, мощные, совеременные — и, соответственно, более дорогие). Скорее всего для модели (моделей, есть ещё такие же на 30Вт) выделили новую линейку Robot GaN.
Комплект: зарядка и инструкция.
Внимание! Сейчас идёт распродажа и для глобального сайта применяется дополнительный купон, поэтому выгоднее выбирать комплектацию именно с 100Вт кабелем. Теоретически должен быть вот такой Кабель 100Вт 5A UGREEN US316. Посмотрим что внутри. Режем? Если да — то он отдельно до 5$ стоит. Качество отличное.
Инструкция
Зарядка довольно увесистая. Для сравнения несколько моих зарядок на 65Вт: ASOMETECH AST3P весила 122г, а ASC020-65W-2C1A всего 103г, Kuulaa KL-CD20 — 108г, Baseus GaN2Pro — 132г. Зарядки от UGREEN Nexode Pro X755 — 121г и CD244 — 137г.
Обозреваемая потянула на целых 159г.
Нанесены характеристики. Текст ожидаемо мелкий (как и у всех), но прочитать можно за счёт контрастности.
Сравнение размеров
Форма зарядки больше стремится к квадрату, чем прямоугольнику. Поэтому в удлинителя с розетками под 45° две рядом не поместятся.
Сразу же смотрим сравнение размеров. Рядом с Kuulaa KL-CD20 (у неё размер как у большинства подобных зарядок на 65Вт).
А это рядом с более компактным собратом UGREEN Nexode Pro X755.
Лучше всего для понимания размеров разместить их просто рядом на столе.
Группенфото номер один.
и номер два, комментарии будут в выводах.
С1
без нагрузки не запускается, это уже норма для «умных зарядок»
Поддерживается обширный парк протоколов
С2
поскромнее, мощность ограничена 30Вт
USB-A
он есть и в современных реалиях это уже плюс
Макро-фото. На USB-A нет 5-го контакта. Распайка type-C не полная (но это для зарядок и не требуется).
Вот здесь мне очень не хватило циферок. Смайлики это хорошо, но мы люди простые и аниме не обучены. Если даже вот такой концепт — то выведите на тыльную сторону точно такой же экран с индикацией напряжения и тока. Имхо. Учитывая что о вкусах не спорят — я и не буду. В остальном мне смайлики понравились, тем более у меня имеется куча тестеров и кабелей с индикацией мощности.
По задумке дизайнеров индикация должна быть понятна пользователю.
Запоминать было лень. Но логику попытался найти: «обычные» глаза и есть рот — значит идёт зарядка, рта нет — значит зарядка окончена, «тонкие» глаза — значит нет никаких подключений (вот в этом режиме лучше бы и рот также убрали, потому что его наличие дезориентирует, имхо).
Проверяем
без девайсов
подключаем павер-банк (12В 1.5А)
подключаем «тупую» (5В) нагрузку, то же выражение лица, хотя в рекламе написано, что это как бы значит «Fast Charge»
Если в комнате светло, то индикация не сильно заметна
Минутка рекламы. Можно пройтись по комнате, заварить чаю, сделать свои дела — каждый это время проводит по своему. Чуть ниже будет тестирование.
Заявлено, что в секунду происходит 238+ замеров температурного контроля. Допустим. Это же Робот, а не обычная зарядка.
— защита от перегрева, перегрузки по мощности, превышения тока и напряжения;
— улучшенный температурный контроль;
— быстрая зарядка гаджетов, в том числе iPhone и MacBook Air
Из самого хорошего — заявленные 65Вт держит, имеется запас по мощности. Из второго хорошего — реализован небольшой запас по напряжению для компенсации просадки на высоких токах.
Выставляем на нагрузке максимум 65Вт (20В 3.25А) и даже чуть больше, лень переключать 0.05
Графики
Чтение. Ответ зарядки на запрос протокола PD.
Запрос 5-9-12-15-20В 3А. На 20В повышаем ток до 3.3А
Подключаем в порт С2 нагрузку около 20Вт (12В 1.64А), а на С1 выставляем 46Вт (20В 2.3А)
По периметру в самых горячих точках 48-54°C. Прожарка была на максимальной мощности. На металлических частях портов фиксируемая t ещё чуть выше, т.е. 72.2°C.
Обзор создан пользователемZeRNoVoz специально для сайта PlusPda.club.
Если Вы читаете или смотрите этот обзор на другом ресурсе — это значит, что контент был украден. Читайте и смотрите качественные обзоры только на проверенных сайтах.
Гаджет получился интересным и необычным. Уверен, что он точно найдёт своего покупателя. Однозначно можно рекомендовать его на подарок коллегам или друзьям. Качественный, относительно строгий, офисный и, повторюсь, необычный. Это если Вас не пугает цена (сейчас по акции она ниже).
Мощности в 65Вт должно хватить на различные задачи, в том числе для питания не игрового ноутбука.
Традиционно, порт С1 наиболее универсален и в одиночку способен выдавать полную мощность 65Вт. С2 и А можно рассматривать как дополнительный бонус для зарядки нескольких устройств одновременно. Если Ваш ноутбук умеет работать от 65Вт, тогда есть смысл иметь запасной мобильный вариант в виде подобной зарядки.
Поддержка различных быстрых протоколов. Одновременная работа с разным напряжением на разные порты.
Заявлены различные защиты от кз, перегрева, перенапряжения, превышения мощности итд.
Платой за компактность выступает нагрев.
/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!
======
Для более интересной цены берём купоны прямо под ценой на странице с товаром
У меня также применяются монетки и показывает автоматическую скидку на странице продавца: -4$ для РФ и -4$ для глобального сайта.
Также на глобальном сайте действует скидка 3$ от 30$, поэтому выбирайте комплект с дополнительным кабелем — цена получится даже ещё чуть ниже.
Из-за отличий в стартовой цене и номинала кода окончательная сумма будет разной. В любом случае проверяйте дают ли купон за подписку, собирайте купоны на странице магазина и под ценой продавца. Если применяется, то добивайте корзину до купона Покупай и экономь (Spend & Save).
Примечание: цена в топике указана на момент публикации.
======
