Зарядное устройство 100Вт UGREEN UNO X688. I'm a Robot Design GaN

Продолжаем знакомиться с новинками GaN зарядок от UGREEN. Серия гаджетов получила кодовое имя UNO. По дизайну это продолжение линейки Robot GaN.

Всё самое современное присутствует: умное и «мягкое» распределение мощности, практически нет перезагрузки, мизерные пульсации, лёгкое повышение напряжения для компенсации просадки при высоких токах, аж 4 порта суммарно до 100Вт, симпатичный экранчик на много пикселей. Бонусом магнитные сапожки (или ботинки) и необычный дизайн. Что же могло пойти не так?

Конкретная прожарка, тестирование и лёгкое (но длинное) чтиво.
Кто о чём, а Зерновоз о GaN зарядках ©

Структура обзора:
Характеристики — Упаковка и комплект — Внешний вид. Размер — Сравнение размеров — Порты — Защиты и полезности — Тестирование мощности — Нагрев — Выводы

Количество знаков: ~ 10 900
Время чтения: ~ 7 минут

Характеристики

Модель: UGREEN UNO X688 (CDххх, P/N: 45515)

100W 4-Port Robot Design GaN Fast Charger

Вес 257г
Размер 102.3 х 52.0 х 49.0 мм (длина корпуса без вилки 65.4мм)

Поддерживаемые протоколы
UFCS (63W)*, PD3.0 (100W), QC4.0, QC3.0/2.0, PPS, FCP, SCP, AFC, SFCP, TFCP**, Apple 2.4А, DCP SAM 2A

* UFCS (63W) — Universal Fast Charging Specification совместная разработка Huawei, OPPO, Vivo и Xiaomi, присутствует только на С1: 3.4-5.5V 3A, 5.5-11.0V 3A, 11.0-21.0V 3A

** TFCP — протокол, используемый в телекоммуникационной отрасли для управления процессом зарядки различного оборудования. Подобные протоколы важны для обеспечения эффективной и безопасной зарядки, а также для совместимости между зарядными устройствами и заряжаемым оборудованием

При использовании одного порта:
⚡ USB-C1/C2: 5V3A / 9V3A / 12V3A / 15V3A / 20V5A 100W, PPS:5-21V 5A
⚡ USB-C3: 5V3A / 9V3A / 12V2.5A 30W,PPS:5-11V 2.75A
⚡ USB-A: 5V3A / 9V2A / 12V1.5A / 10V2.25A 22.5W

Внимание: без дополнительного принудительного охлаждения (например, вентилятор) через около 40 минут общая суммарная мощность снижается до 65Вт и далее зарядка работает долго и без перегрева.

* читателям на заметку: вышеуказанные сценарии поддержки напряжения и мощности портов являются типовыми для большинства зарядных устройств ≥65Вт, с небольшими вариациями поддержки PPS и напряжения 20/28В, в зависимости от мощности зарядного устройства;

Мультипорт:
C1/C2+C2/C3: 65+30W
С1/C2+А: 65+22.5W
С3+А: 5V3A (15W)

C1+C2+C3: 45+30+20W
С1/С2+С3+А: 80W + 5V3A (15W)

C1+C2++C3+А: 45W+30W + 5V3A (15W)

Важно!!! о перезагрузке
— С1 не перезагружается при подключении С2 или А1, только кратковременно (несколько секунд) снижает мощность и далее работает в режиме 45/65Вт;
— С3 перезагружается при подключении А1, и наоборот;

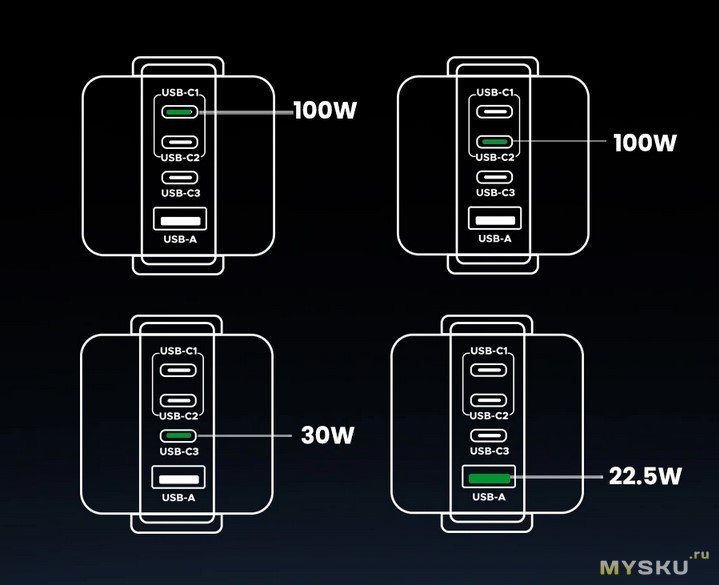

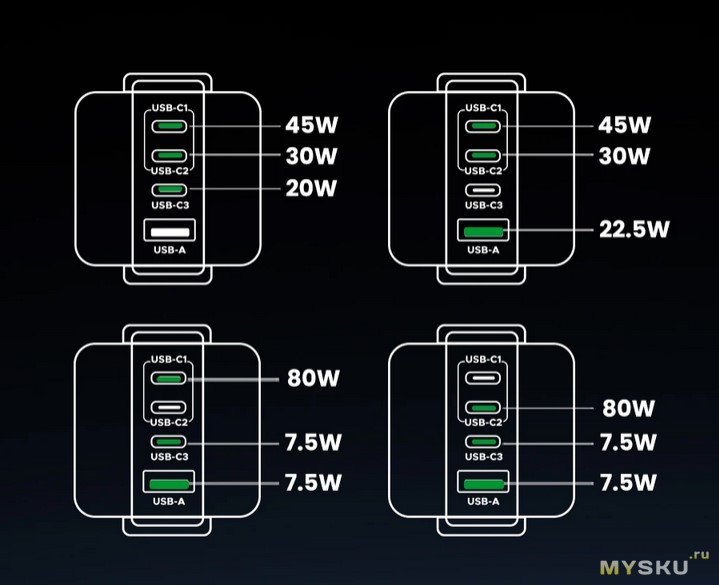

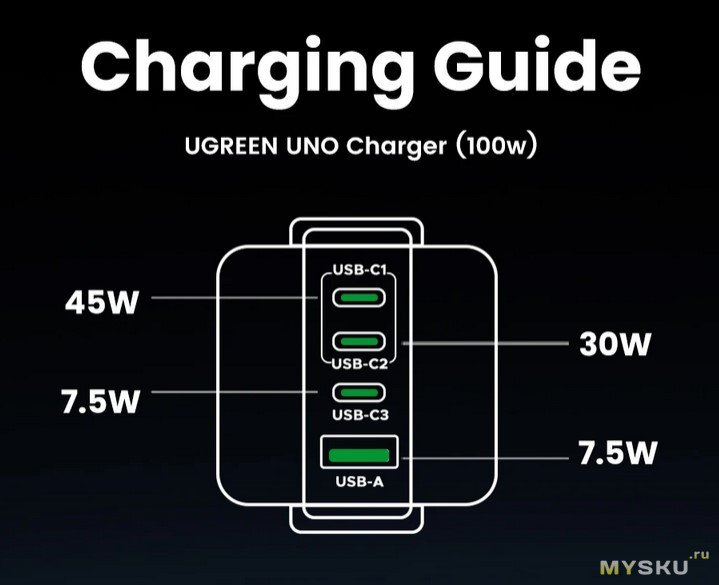

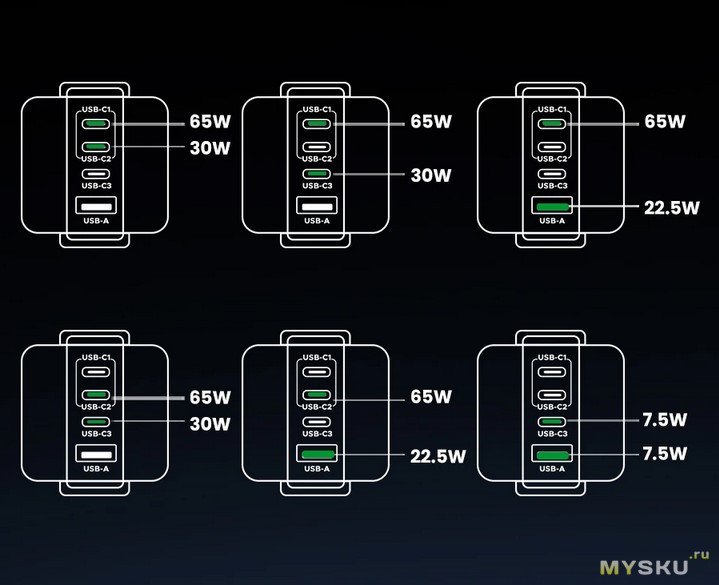

Мощность портов в картинках

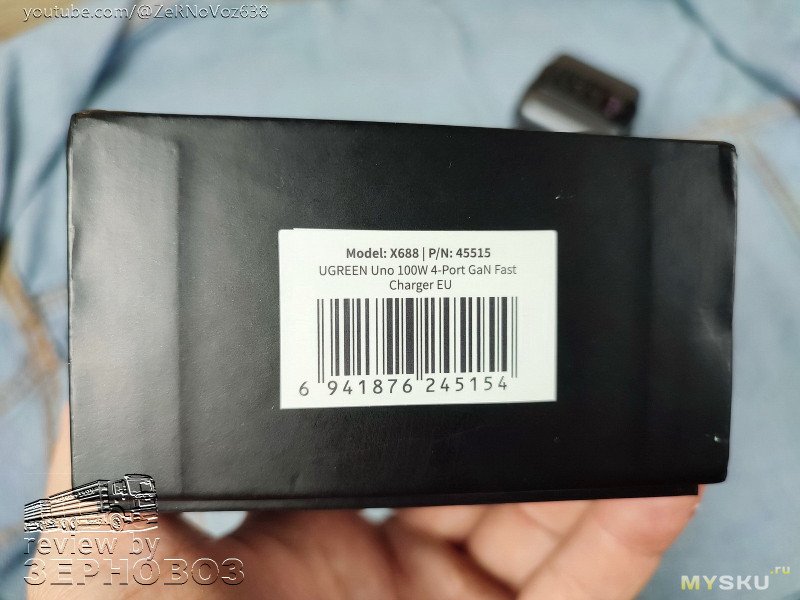

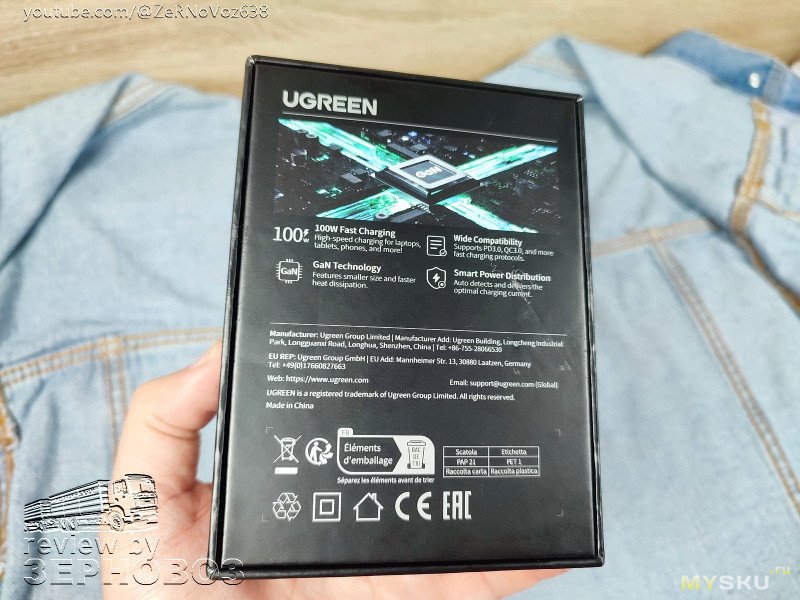

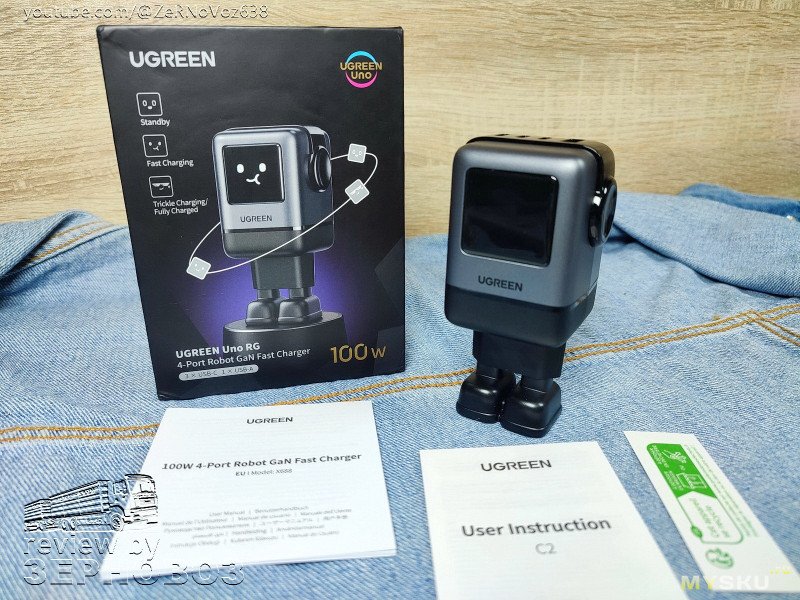

Упаковка и комплект

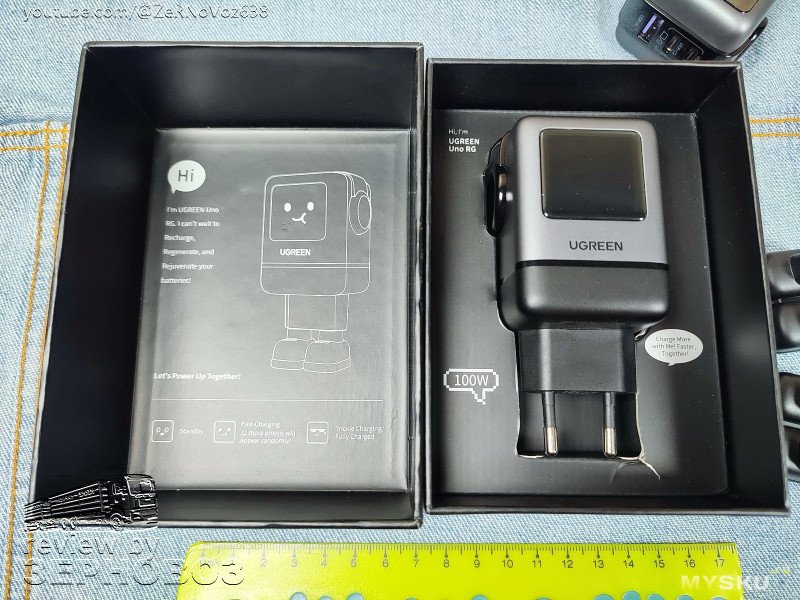

Упаковка как у линейки Nexode — серебристо-чёрная. Робот дизайн отличается также соответствующими «приветсвенными» картинками внутри коробки.

На подарок выглядит супер. Картон плотный. Полиграфия на уровне.

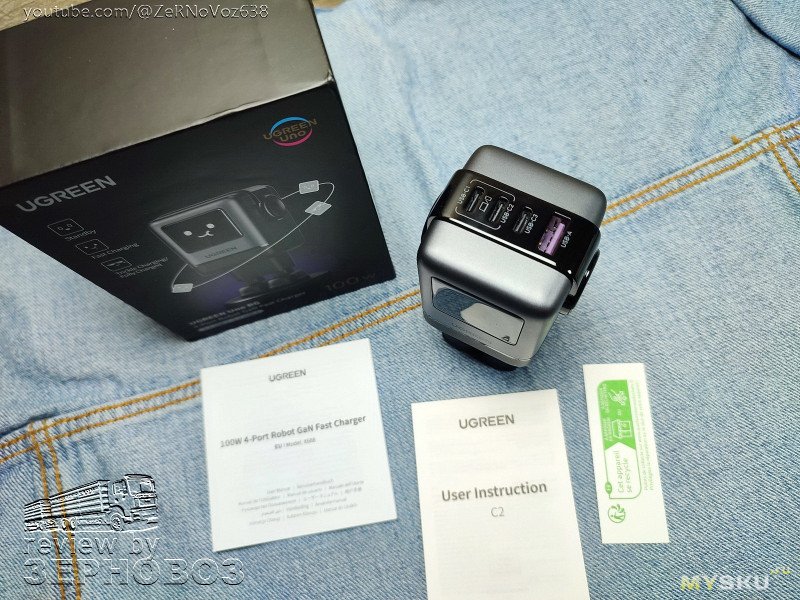

В комплекте может быть кабель (если выберёте соответствующий лот) или чисто зарядка и набор литературы для чтения.

Кабель также из серии UNO (обзор в ближайшее время).

Внешний вид. Размер

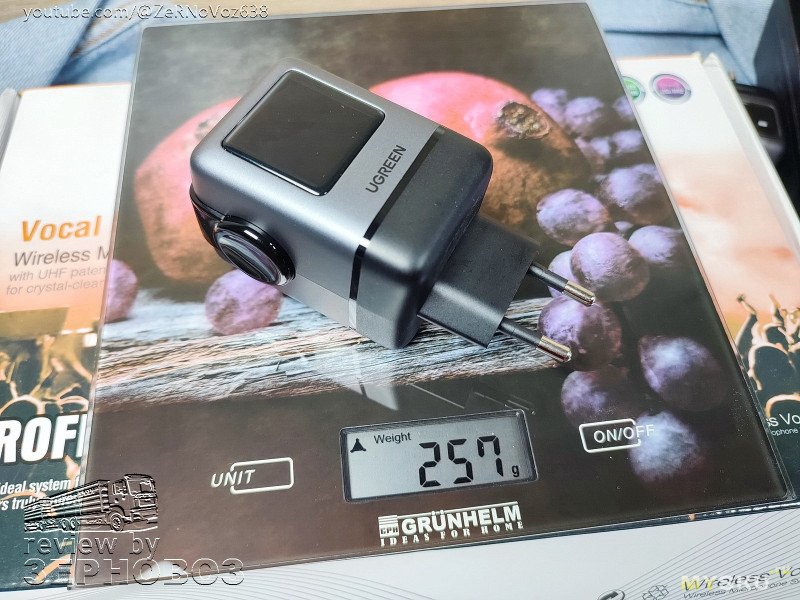

Вес всего 257г (это без кроссовок)

В руках довольно увесист. Размер уже такой, что можно играть в городки

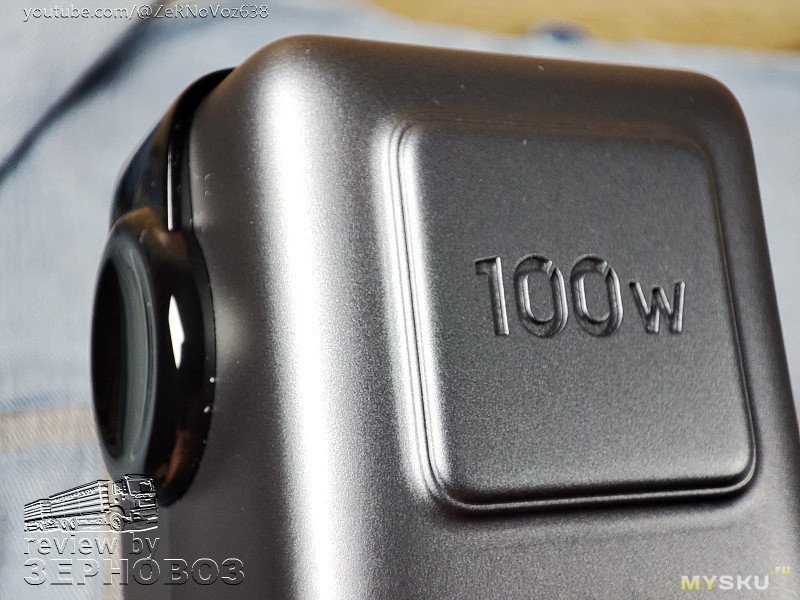

На «затылке» надпись 100Вт (и об этом поговорим позже)

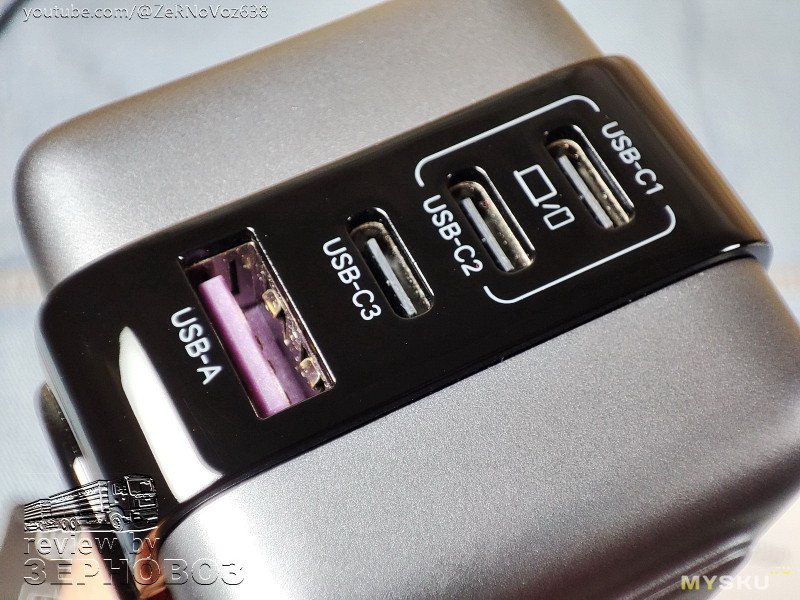

4 порта расположены довольно плотненько, тестеры влазят не все, да и кабели также размещаются прям рядом, но места хватает.

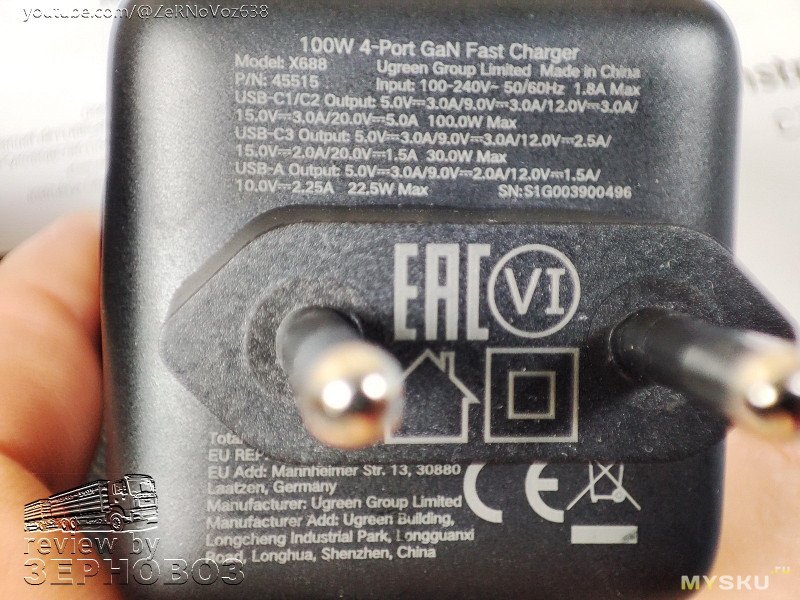

Маркировка мелкая, но читается нормально (главное, чтобы зрение позволяло)

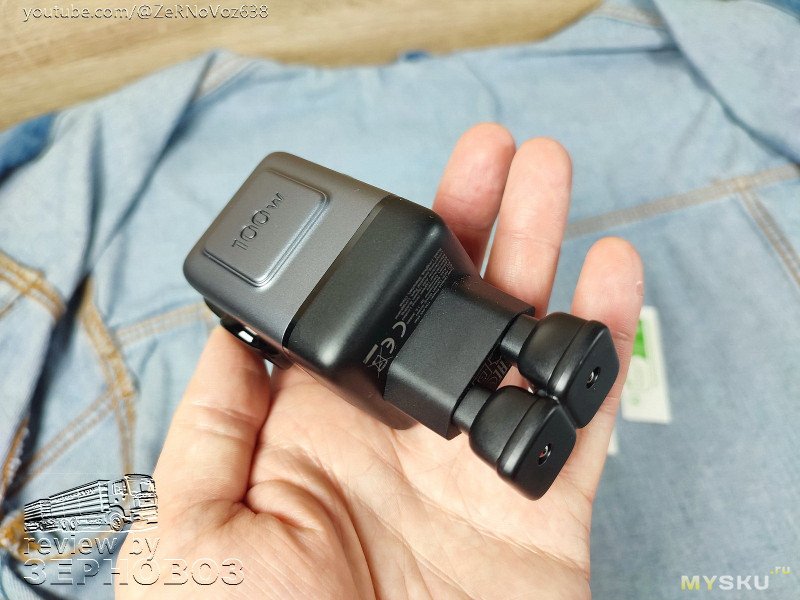

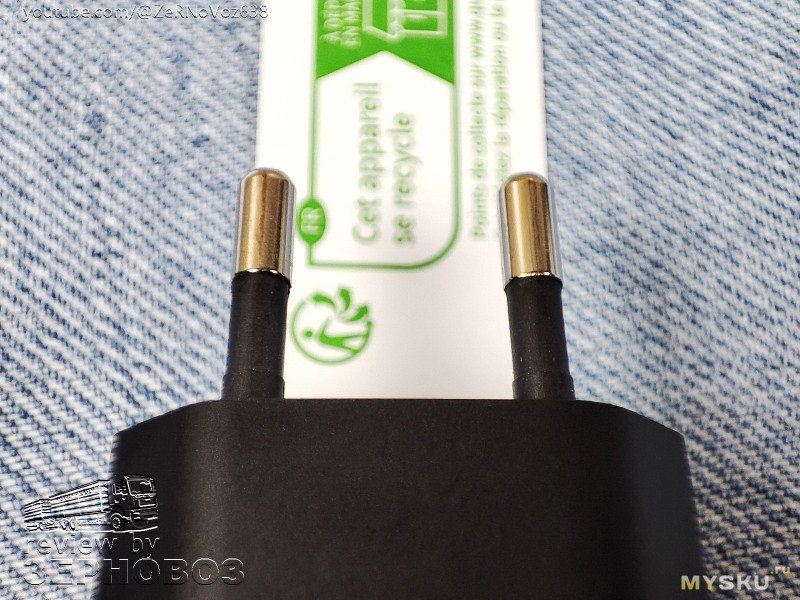

Вилка чуть сходится (по норме)

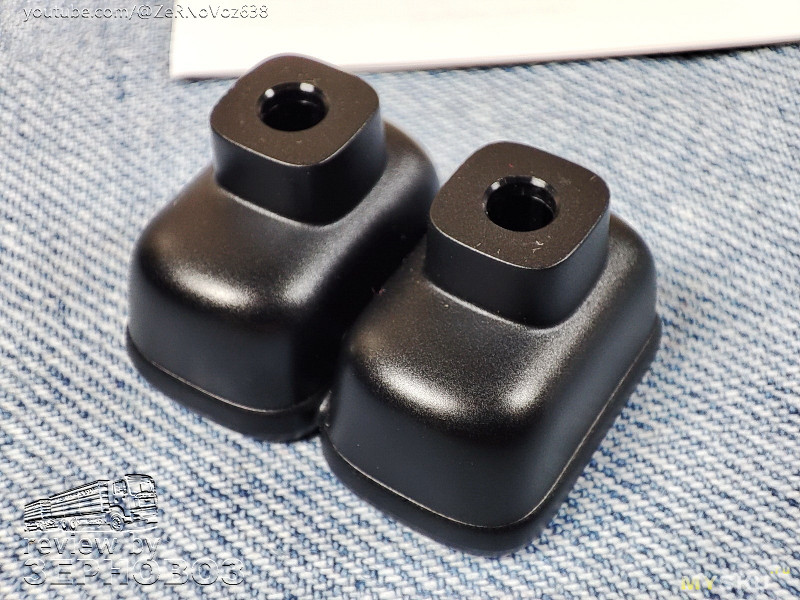

Сапожки с магнитом. За счёт веса и габаритов этот крепыш уже стоит с трудом и если толкнуть, то падает. Его друг на 65Вт чувствовал себя более уверенно.

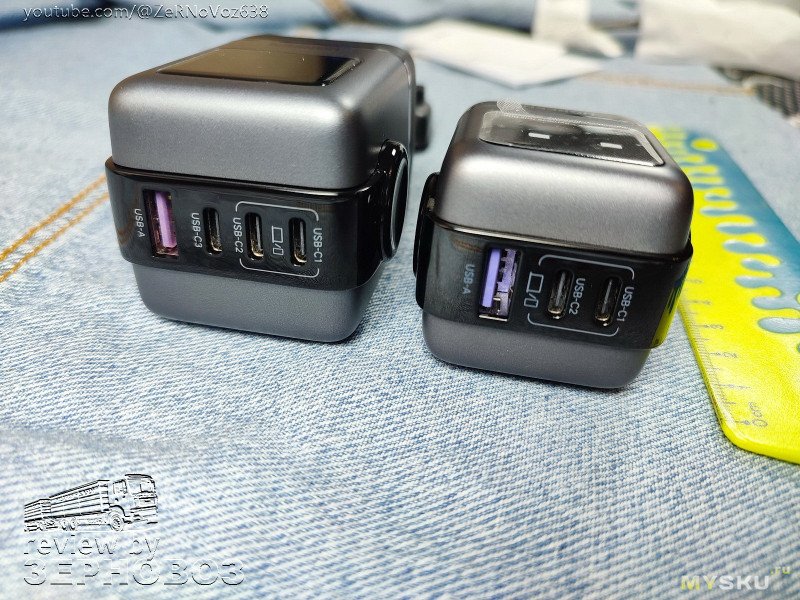

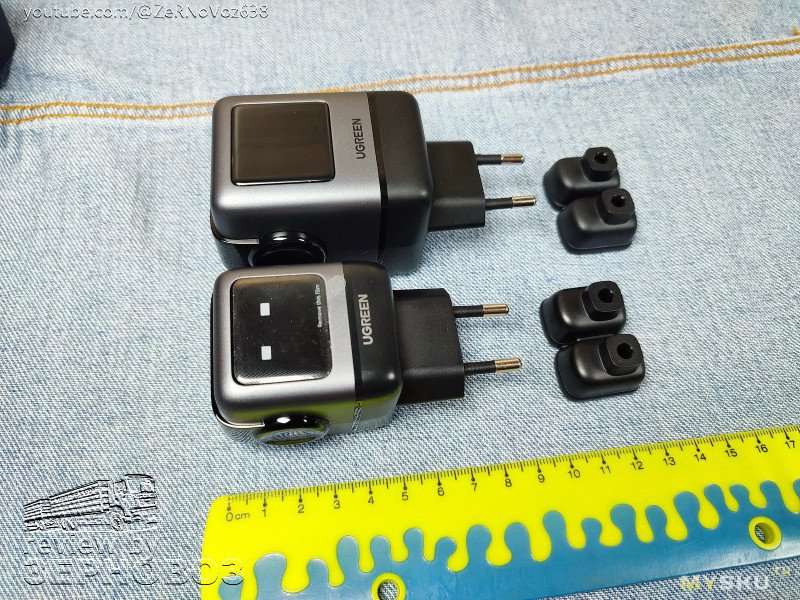

Собственно, вот и младший брат

Дизайн тот же, портов чуть больше.

Если открыть чемодан, то электроник может не устоять перед зовом альма-матери

Порты

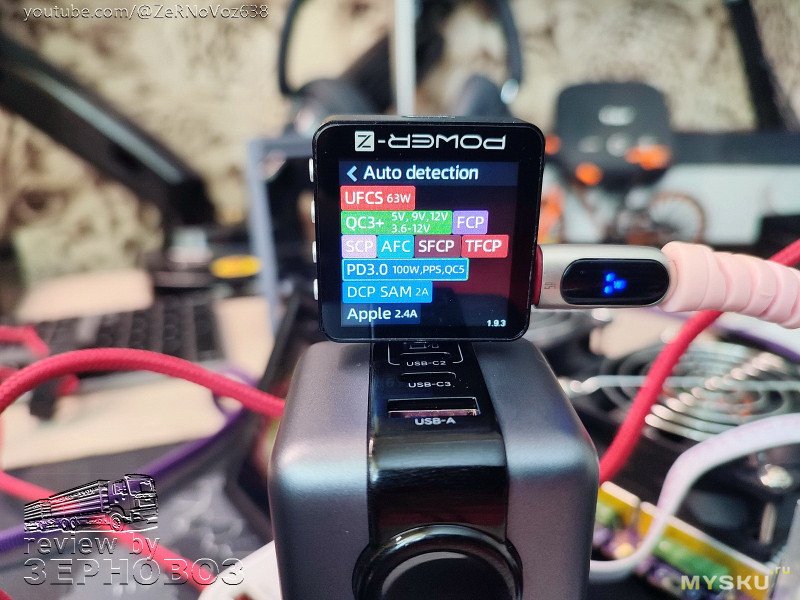

С1

Как обычно — самый мощный. Ещё его соответствующим образом маркируют — рисуют планшет и ноутбук. До 100Вт в одиночном режиме и 65/45Вт в остальных режимах. Из интересного — в который раз вижу протокол UFCS до 63Вт и только второй раз TFCP.

Примечание: тестер почему-то не сразу определил PD. Вангую, что это что-то с тестером (не в первый раз такое).

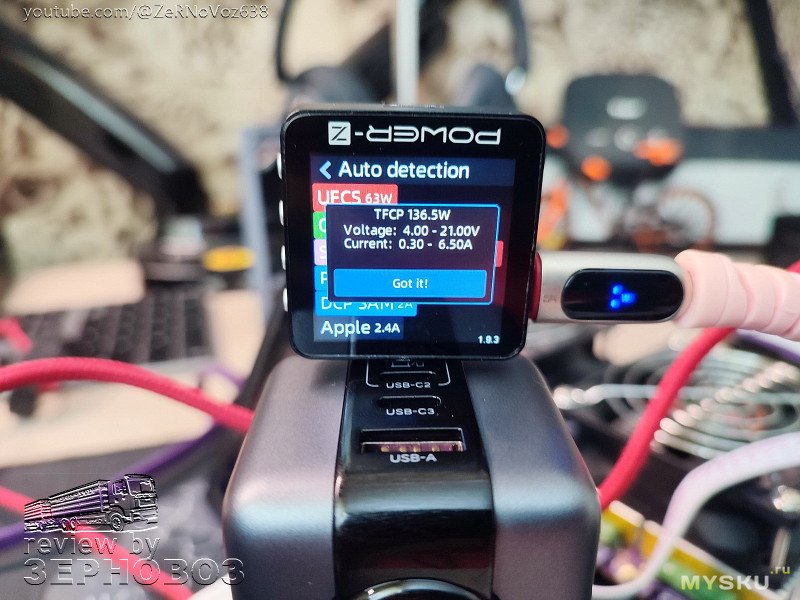

TFCP имеет вот такой вид, видимо пределы. Но помним, что мощность всё-равно до 100Вт.

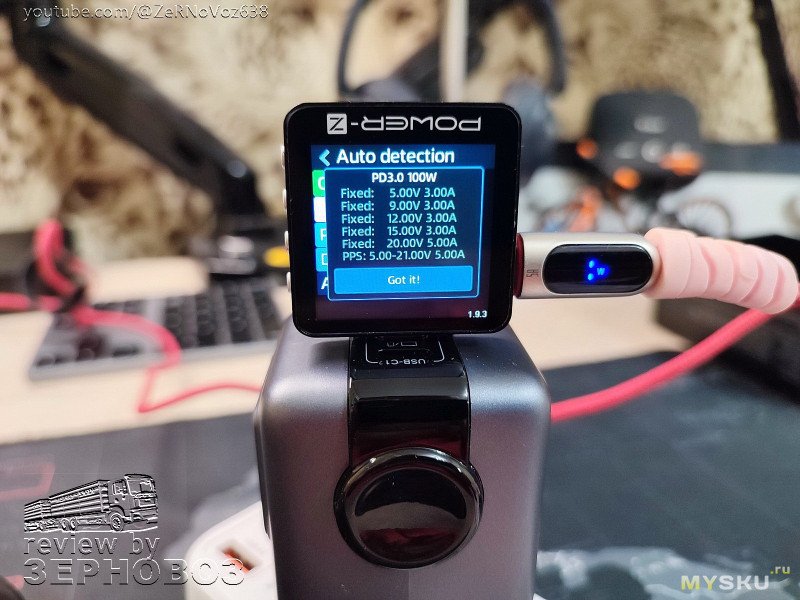

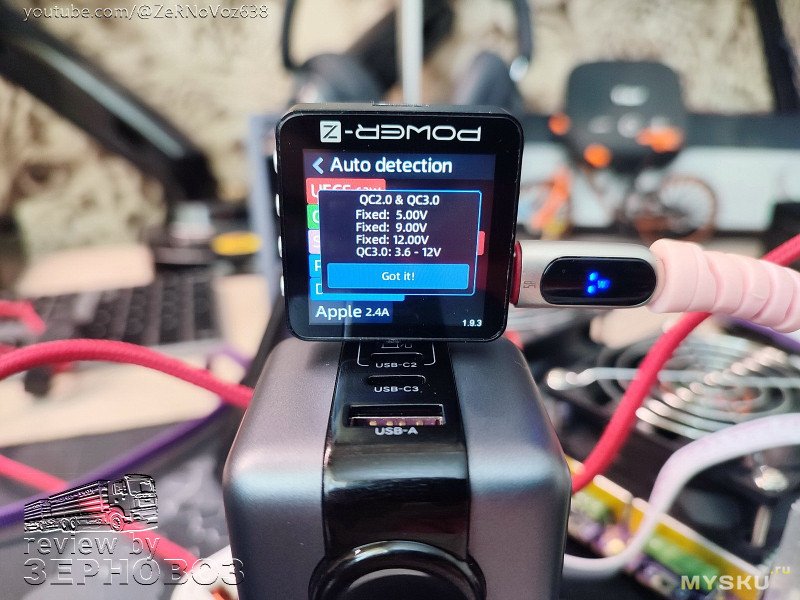

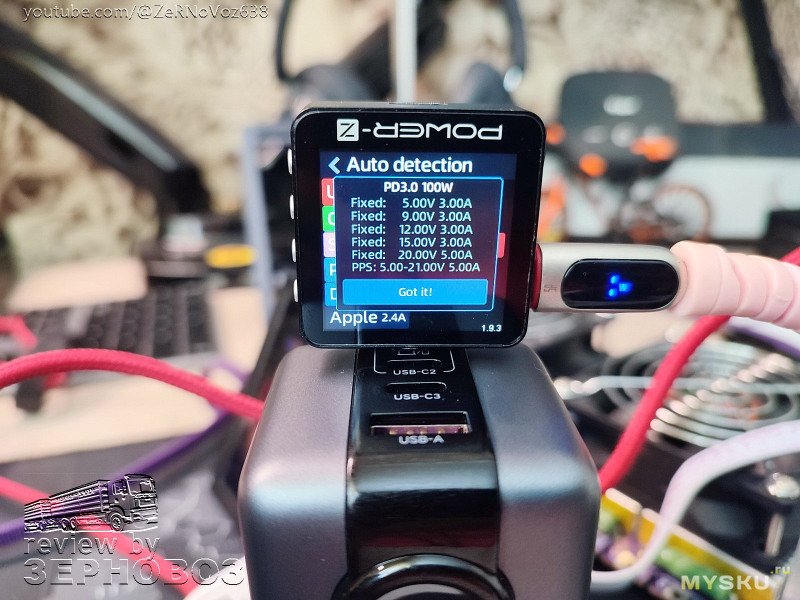

PD и PPS

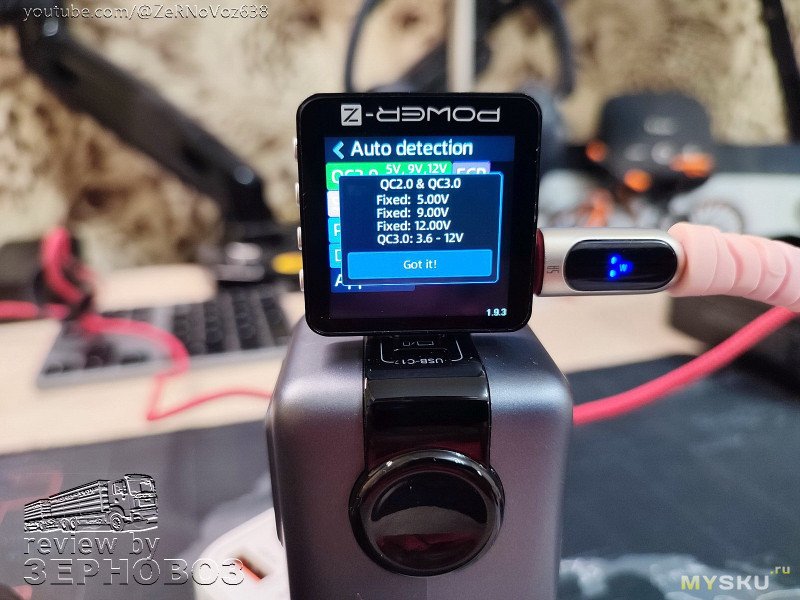

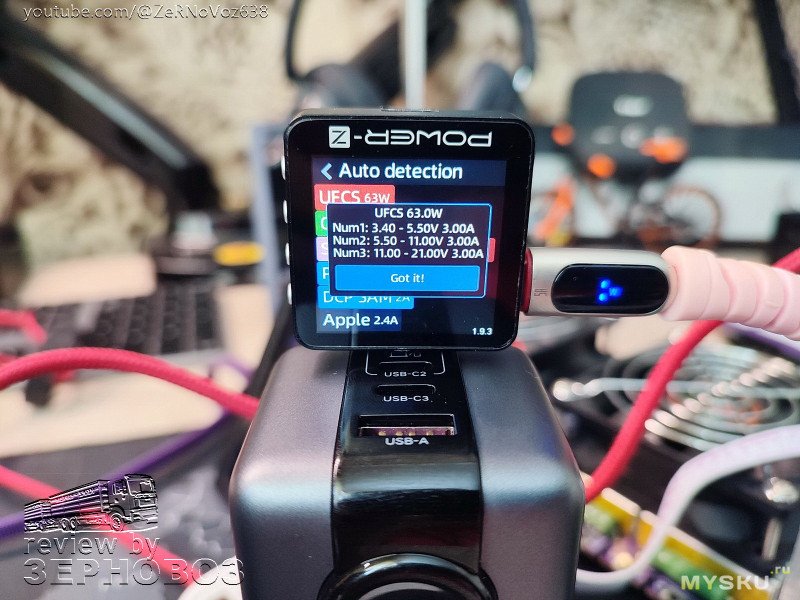

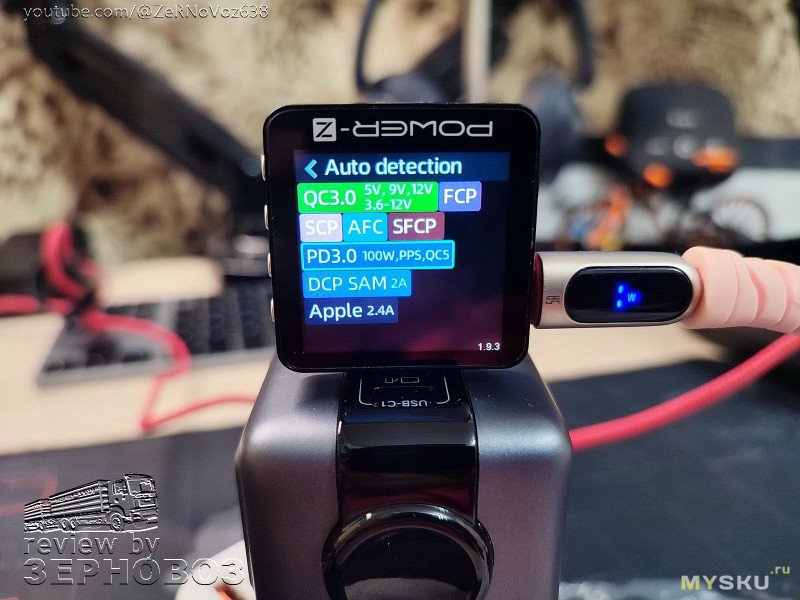

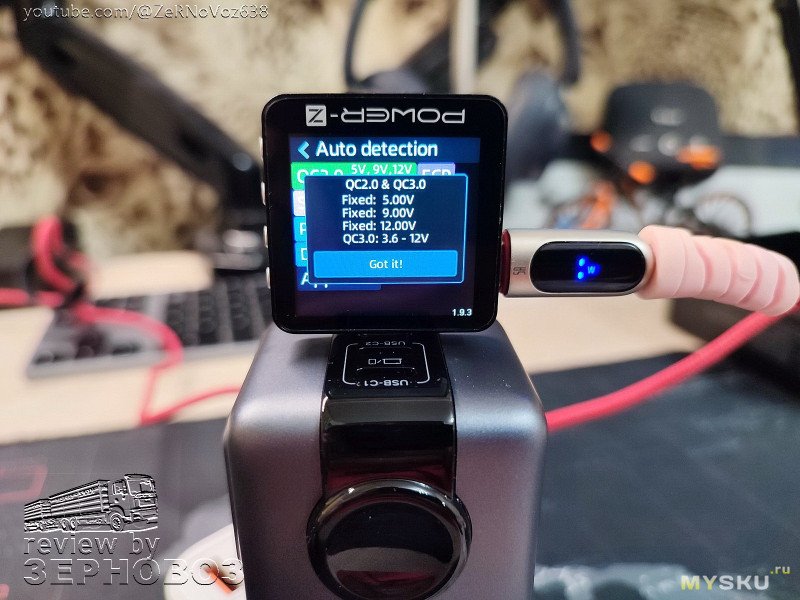

QC и UFCS

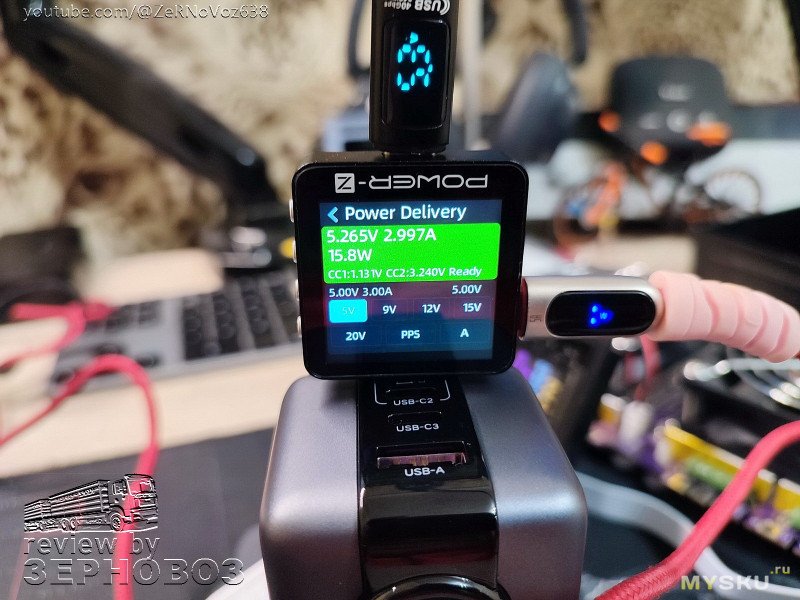

С2

Как и С1, но без UFCS и TFCP

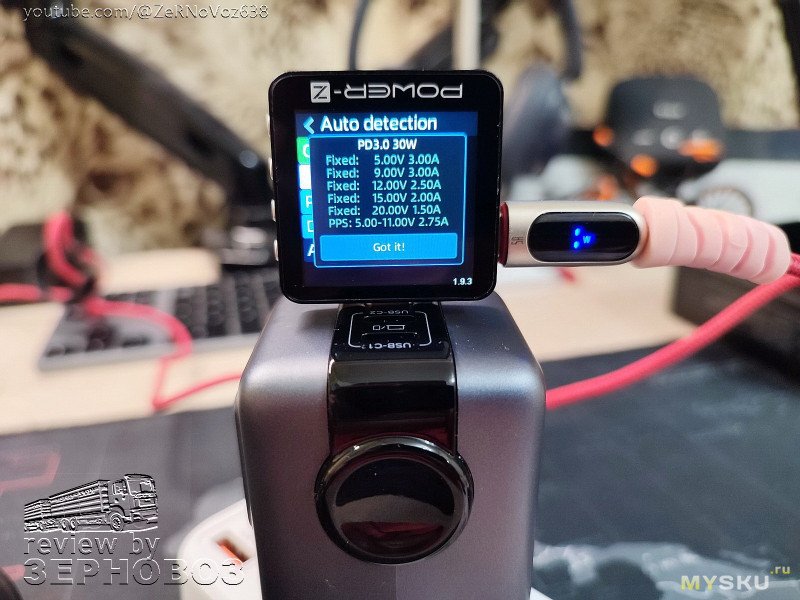

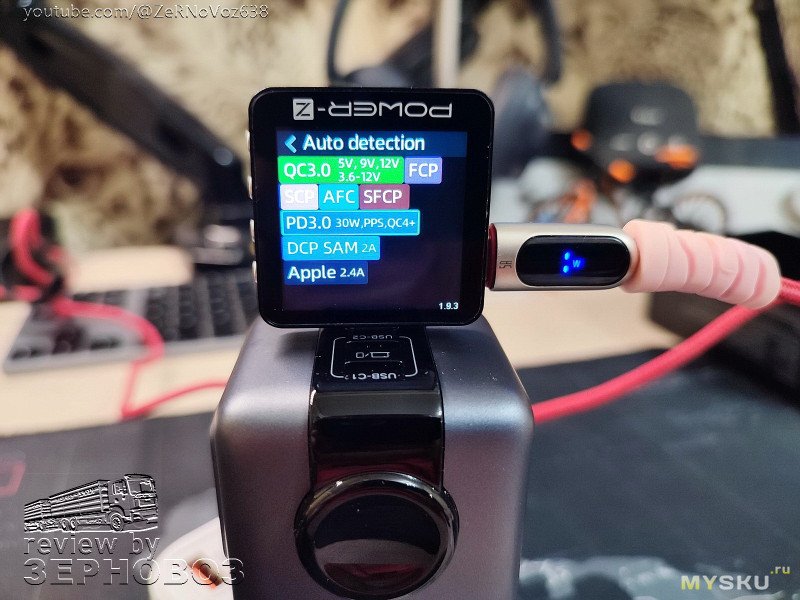

С3

Скромняга на 30Вт

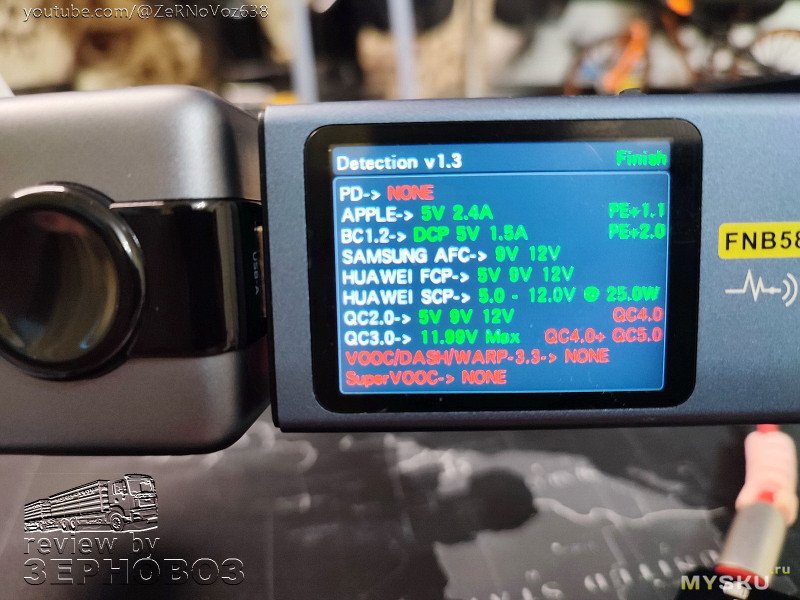

USB-A

Иногда нужен и такой порт. Напоминаю, что он до 22.5Вт, а в паре с С2 переключается в режим 5В 3А.

Просто для информации. На самом деле, в некоторых зарядках его вполне себе разгоняют до 60Вт (20В 3А).

Защиты и полезности

Минутка рекламы. Можно пройтись по комнате, заварить чаю, сделать свои дела — каждый это время проводит по своему. Чуть ниже будет тестирование.

Заявлен чип GaN Infinity™, фирменная технология Thermal Guard™ и всевозможные защиты:
— от перегрева, перегрузки по мощности, превышения тока и напряжения;
— улучшенный температурный контроль;
— быстрая зарядка гаджетов, в том числе iPhone и MacBook Air (а также в перечне более тысячи устройств, ну Вы поняли);

Тестирование мощности

Ох-ох-ох (или хо-хо-хо). А ещё лучше ХО или хотя бы VVSOP! В прошлый раз я говорил, что попалась «трудная» зарядка. Эта также задала жару. Опять на тестирование ушло 3 дня с подходами по 3-4 часа. Алгоритмы известны. В этот раз было чуть проще. И разу уж пошли такие фокусы, то решил заказать чуть интересных девайсов. Но об этом в следующих обзорах.

О нагреве будет раздел чуть ниже.

Тезисно:
— мощность в 100Вт суммарно или на один порт присутствует, но с примечаниями, т.е. около 40 минут всё отлично (в комнате 25 градусов). Далее перегрев и протокол сбрасывается до 65Вт. Фокусы с перевтыканием не срабатывают. Т.е. только ждать остывания. И это как бы хорошо — термозащита работает. Из хорошего — если поставить под вентилятор, то работает на 100Вт долго и счастливо. Рапунцель, выходи за меня. Только сначала спусти свои косы.

Важно!!! Мои предположения: отдел контроля где-то погрозил пальчиком и сказал понизить показатели срабатывания датчиков. Или уменьшают энтропию всеобщего потепления… или сторонники Греты написали гневное письмо и всё такое...;

— есть защиты по превышению тока и мощности, срабатывают чётко;
— есть механизм подъёма напряжения для компенсации падения на кабеле (при высоких токах);
— пульсации мизерные;

На холостую: 5.15В — 9.17В — 12.17В — 20.18В
Ток 3 А: 5.26В — 9.28В — 12.29В — 20.3В

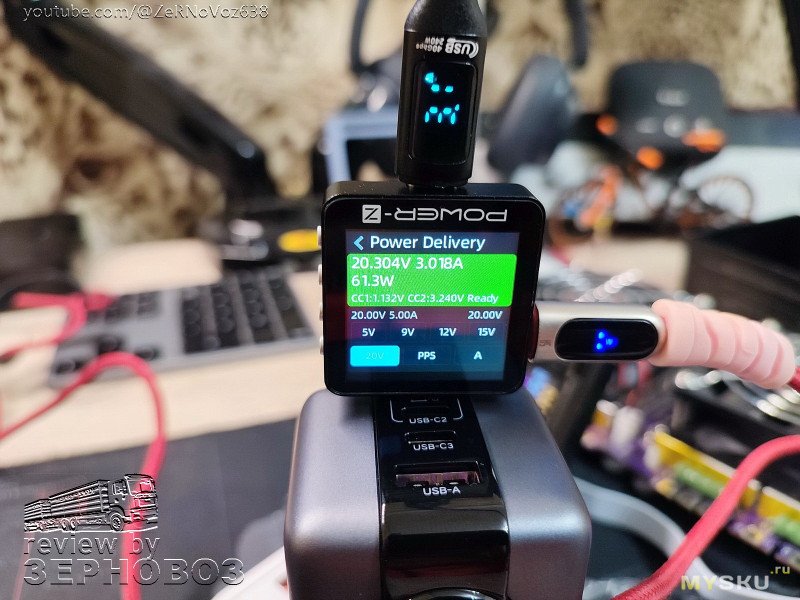

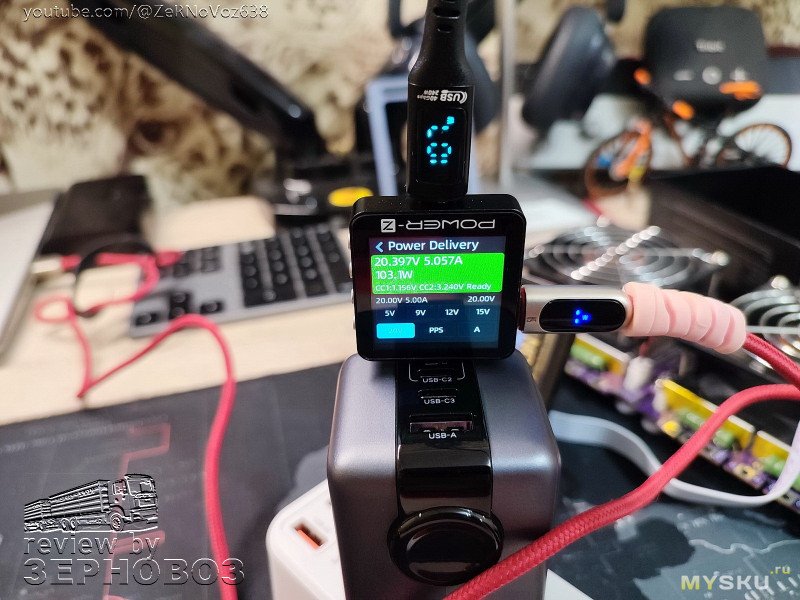

При 5 А напряжение почти 20.4В (мощность 103Вт, но без запаса, при 5.1А идёт перезагрузка)

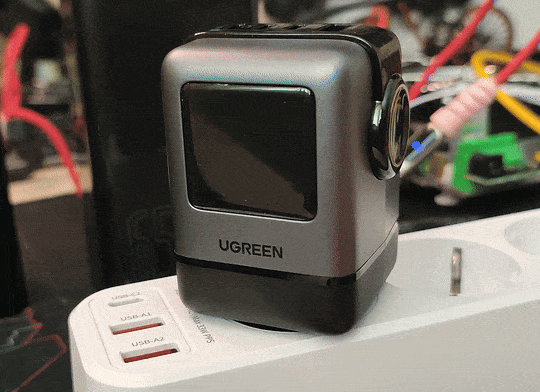

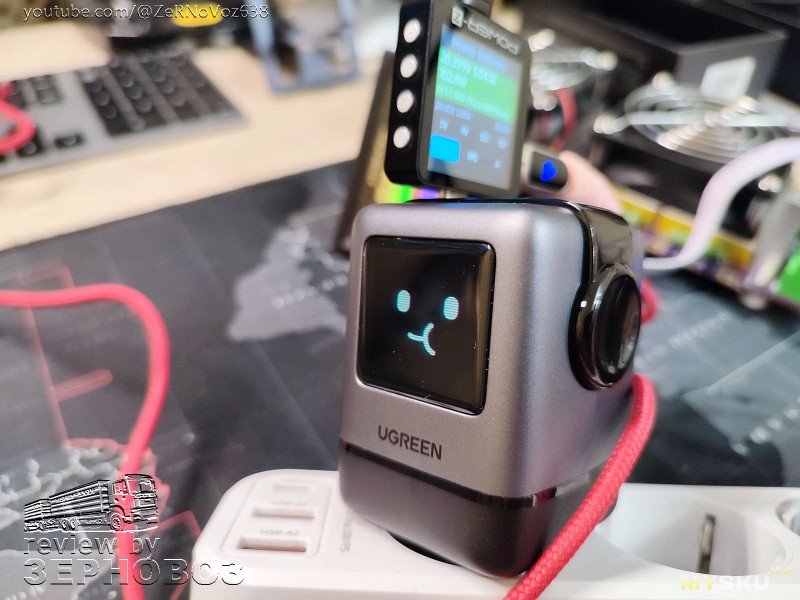

Ах да, я и забыл. В это же время на экранчике робот корчит рожицы.

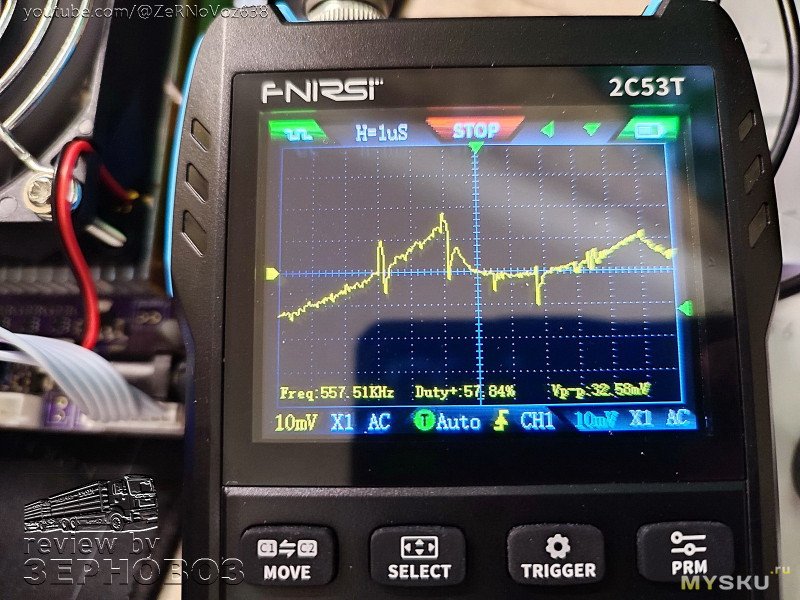

пульсации

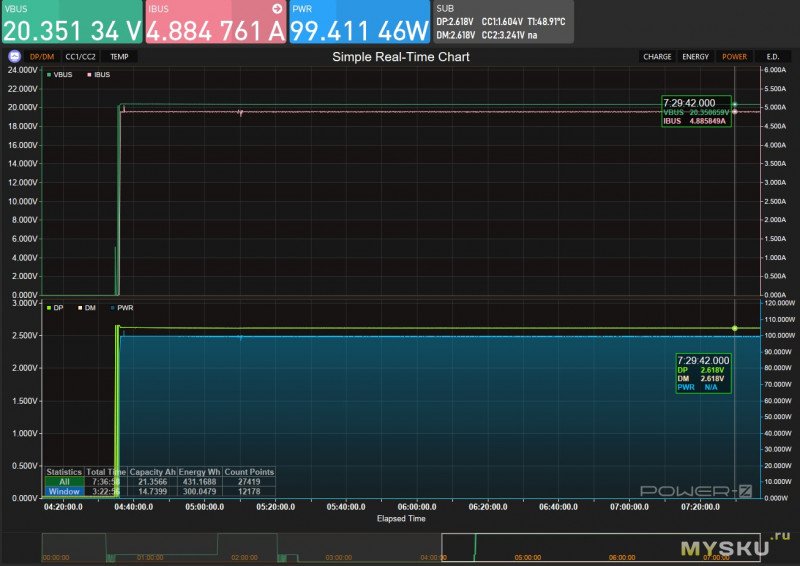

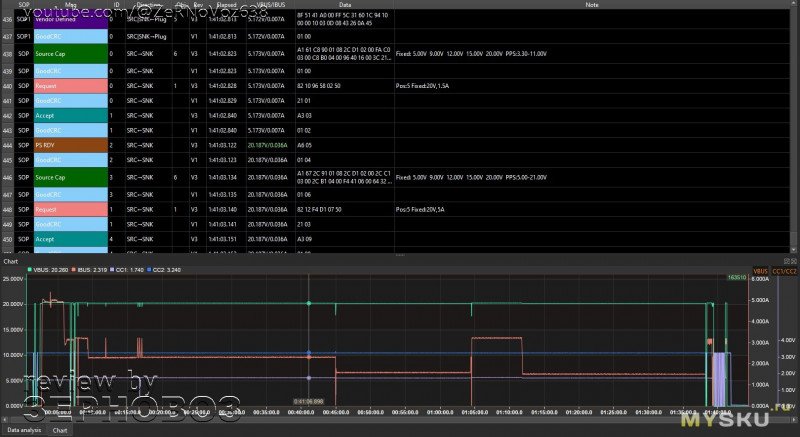

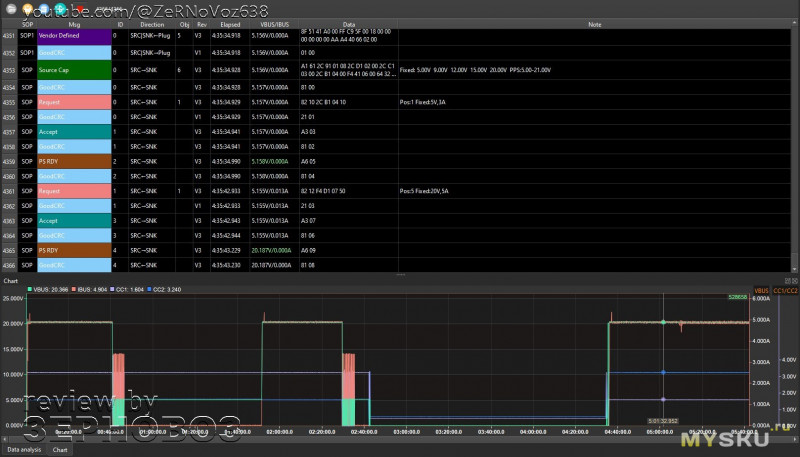

Немного скучных графиков. Зарядка сообщает, что по PD может всё что хочешь, но в пределах 20В 5А (100Вт)

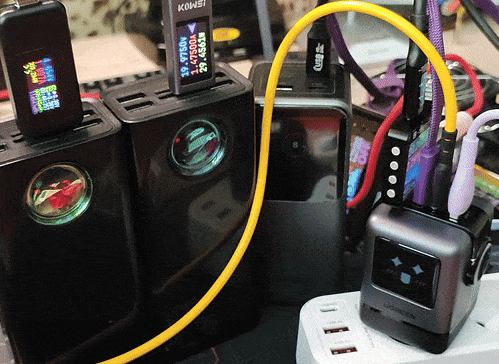

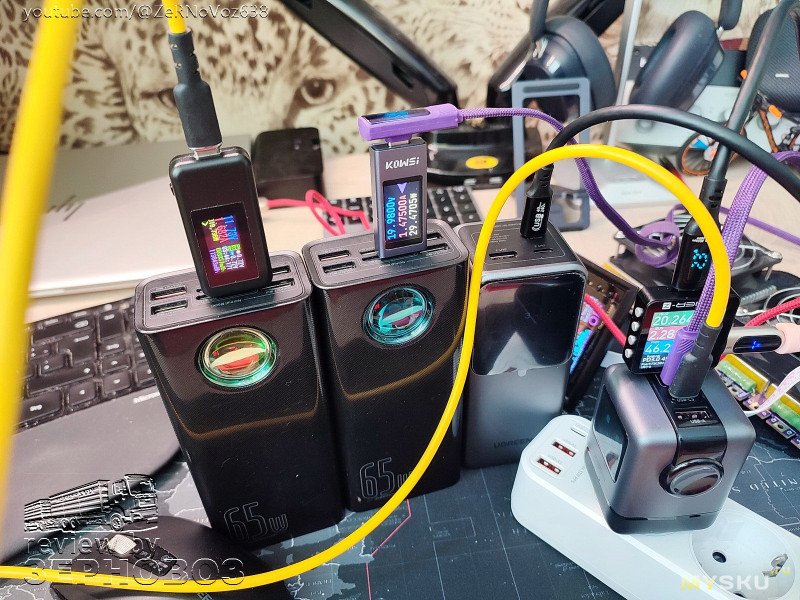

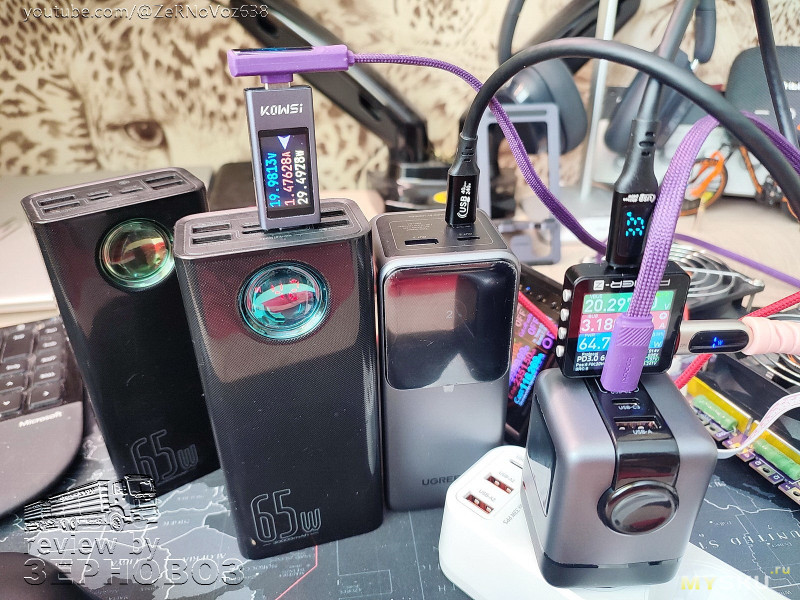

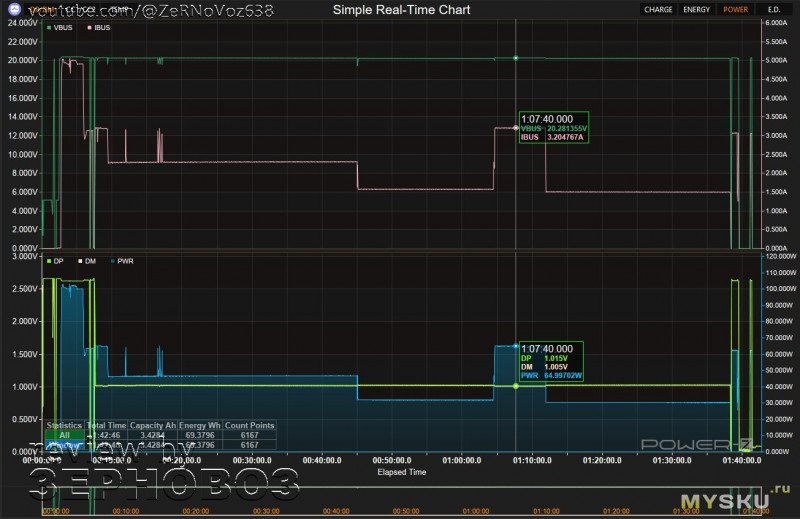

это один из эпизодов, когда зарядка аки гирлянда была обвешена павер-банками, на С1+С2+С3, после перегрева провалилась в 20В 1.5А (30Вт), до перегрева было 45+30+20Вт

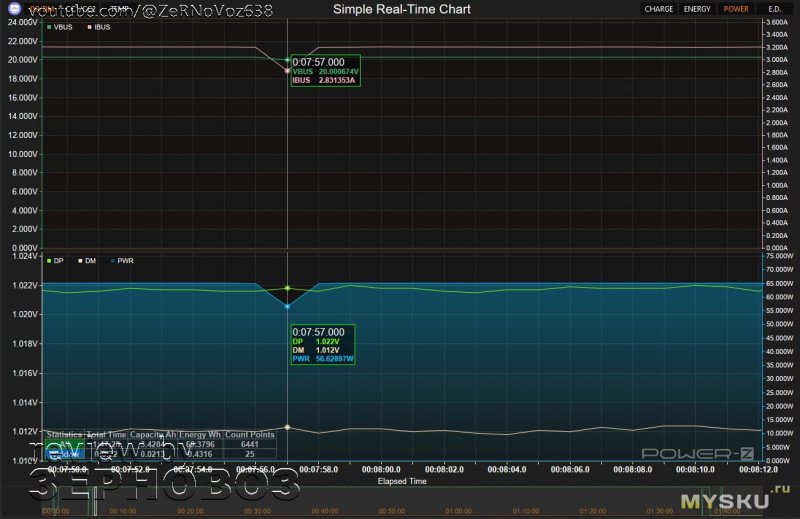

Это кратковременная просадка на С1 при подключении С2 (без перезагрузки порта С1)

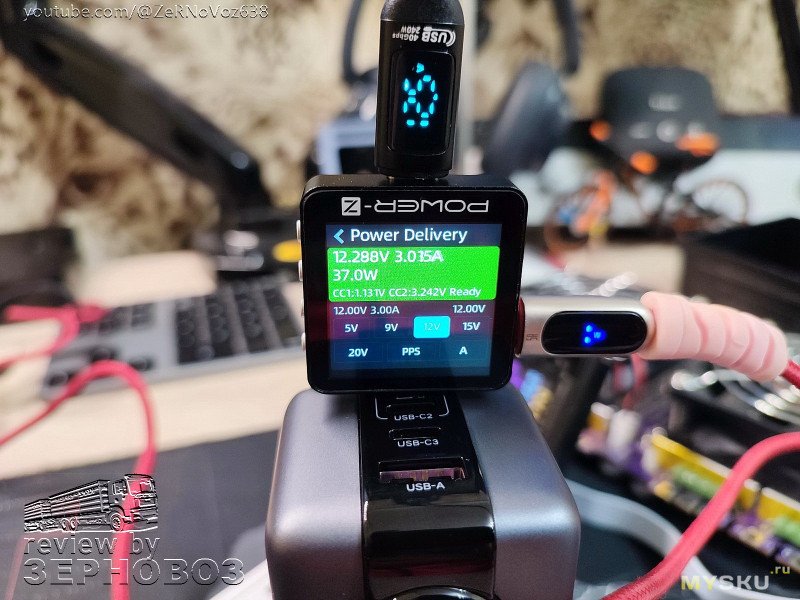

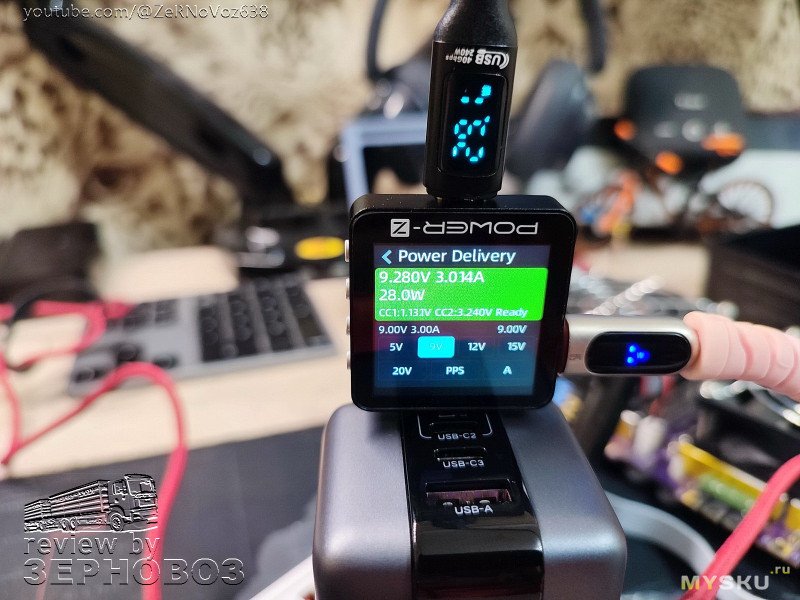

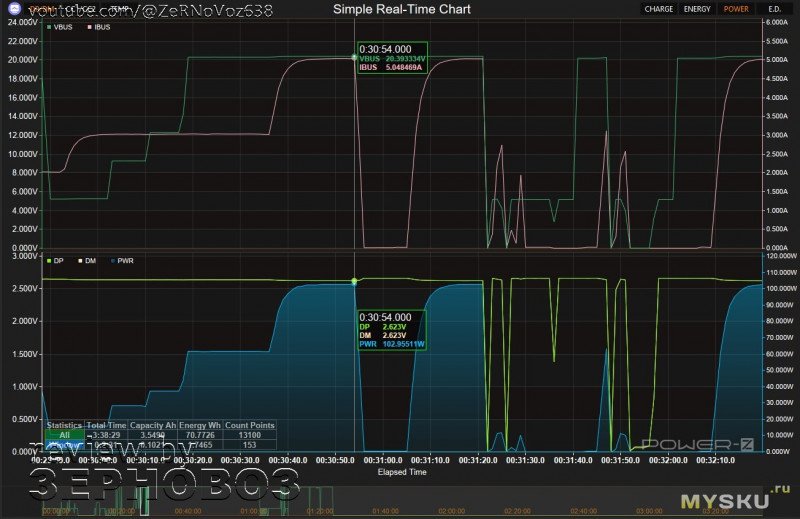

Выставляем на нагрузке 3 А и выбираем 5-9-12-20В, далее переключаем в 20В 5А. При попытке поднять ток до 5.1А идёт сброс и перезагрузка.

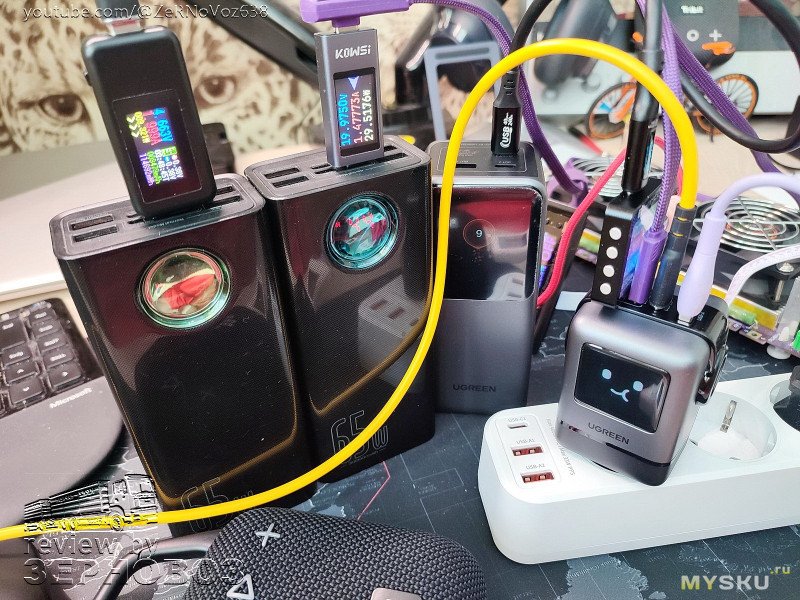

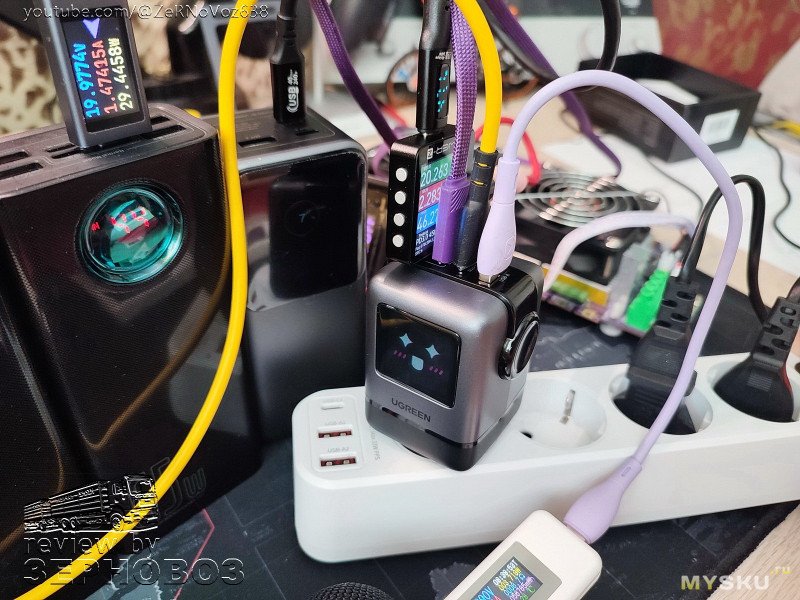

Это я долго игрался и подключал в различных комбинациях павер-банки (фото будет чуть ниже), перезагрузки нет.

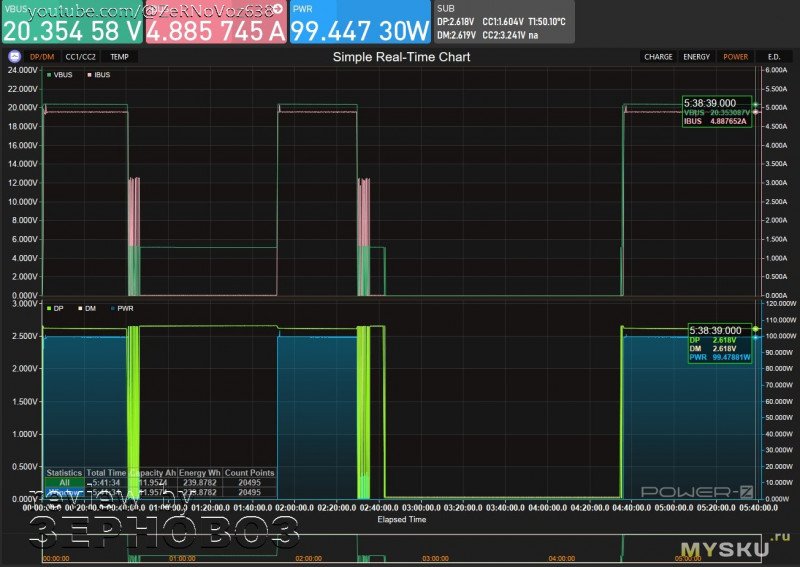

А это те самые тепловые удары с «потерей сознания» и переходом в режим 65Вт. Если бы на том конце провода был павер-банк или ноутбук — они бы договорились. Но нагрузка упорно требовала выдать 5А и поэтому зарядка не одобряла такие танцы.

Прогрев — перегруз — охлаждение — прогрев… и так по кругу.

Мультипорт

Подключаем С1 + С2 = 65Вт + 30Вт

По сути это офисный ноутбук + что-то попроще (возможно даже второй ноутбук)

Подключаем С1 + С2 + С3 = 45Вт + 30Вт + 20Вт

Программа максимум С1 + С2 + С3 + А = 45Вт + 30Вт + 10Вт + 5Вт

Обращаю внимание, что С1 вообще без перезагрузки. Кажись и С2 не шевелился. Только С3 перезагрузился и перешёл в режим «только 5В»

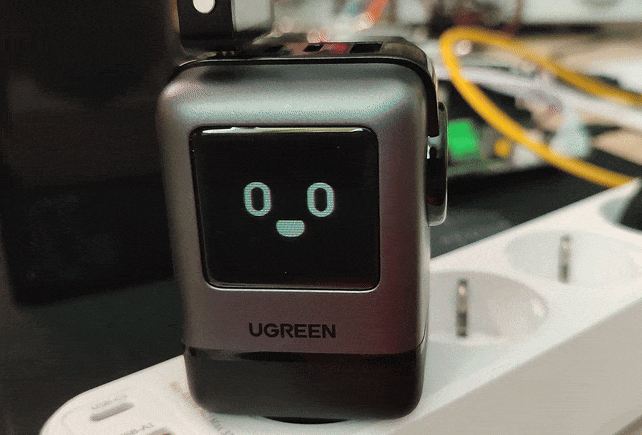

В это же время наш робот румянит щёки

Нагрев

И опять напоминаю. Не ходите по другим каналам. У Зерновоза никаких кликбейтов и обмана. Всегда сообщаю максимально полученные результаты. Без купюр.

В комнате около 25°C.

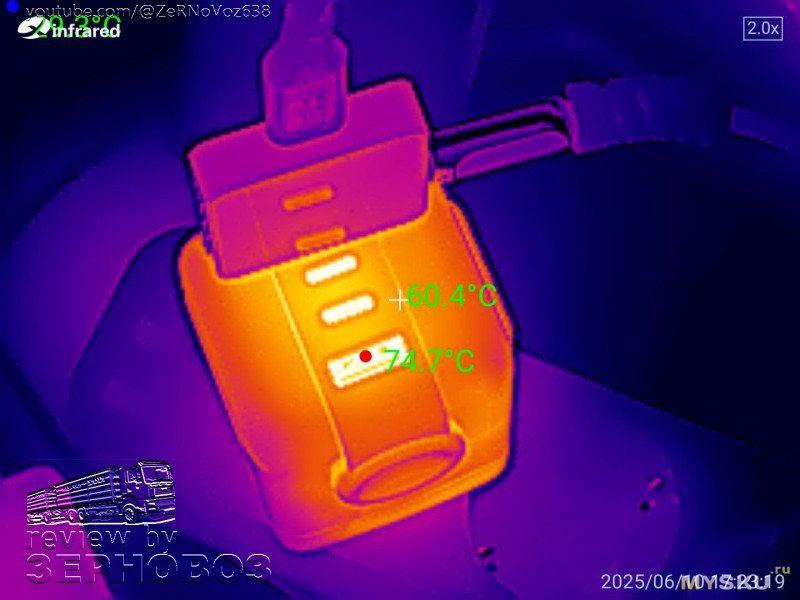

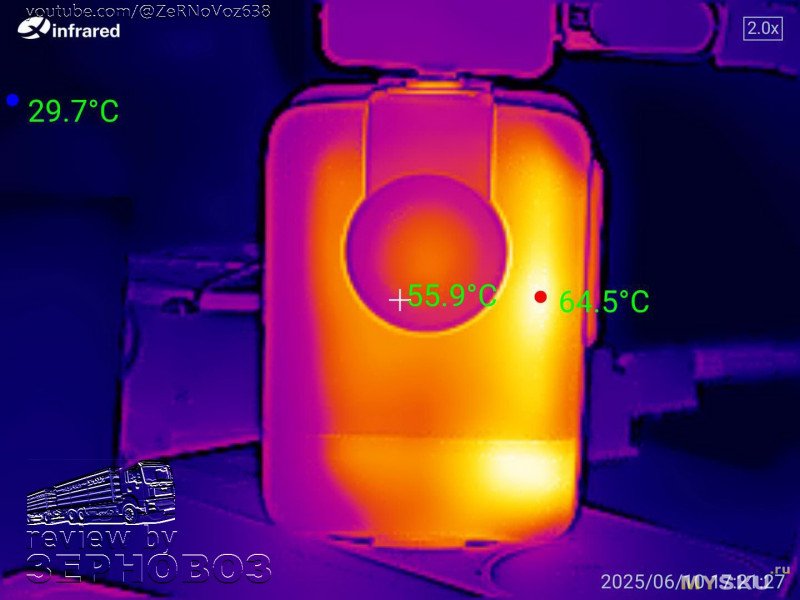

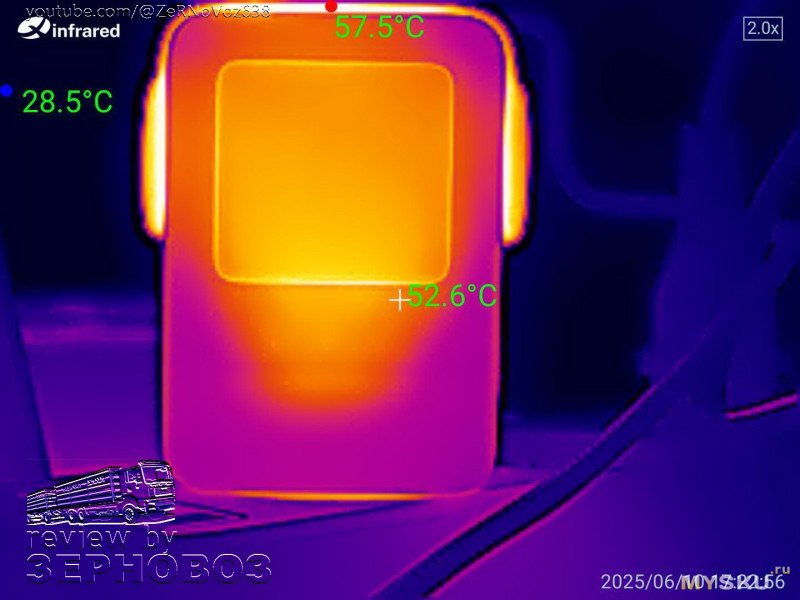

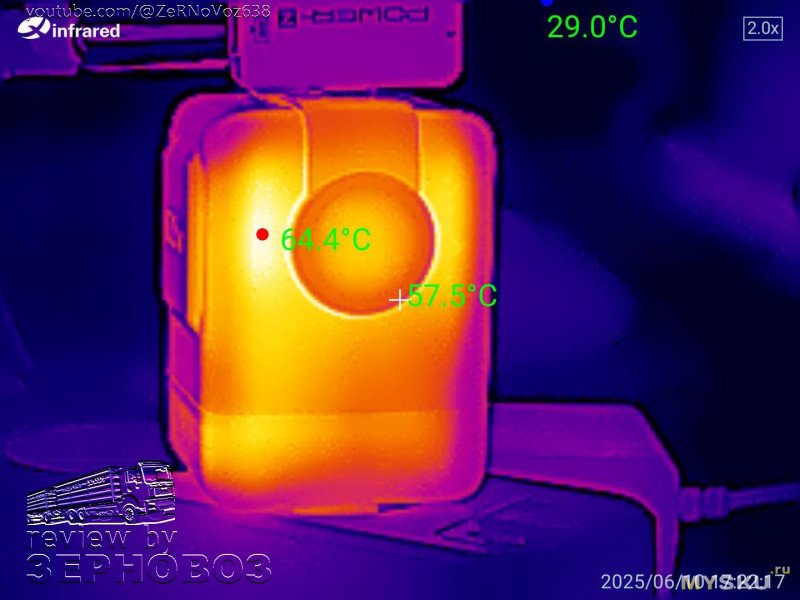

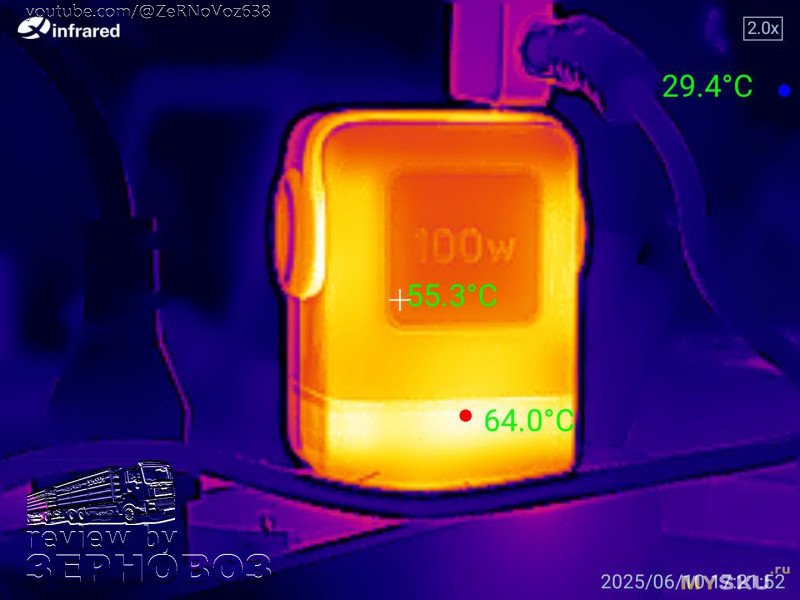

В самом горячем месте на корпусе 64.5°C, на портах до 74.7°C. Есть ещё куда работать и работать...

Но мы идём дальше. Разворачиваем нагрузку на 90 градусов (кладём на бок), вентилятором на зарядку. Включаем. Вуаля. 4 часа никаких тебе перезагрузок.

Выводы

И опять долгий и «нудный» обзор. Даже не знаю. Нужно точно переходить на распаковки. Так как оно банально того не стоит… Ну да ладно. Что по итогу.

UGREEN выпустили новую линейку. Она не про технократию и не про напряжение или мощность на экране. Это гаджет для блондинок и всех причастных. Или так — для тех, кто не заморачивается. Гаджет показывает картинки, а не цифры. Кто хочет всё знать — используем кабель с показометром (благо их сейчас хватает). А также: очень красивый и необычный гаджет на подарок. Я серьёзно. Мне лично всем понравился. Ну кроме нагрева и перегрева.

По технической части. Протоколы разные, всякие, вплоть до PD 3.0 100Вт (20В 5А). Далее только PD 3.1 и 140Вт. Мягкое интеллектуальное перераспределение мощности портов без перезагрузки. Этих самых портов много. Можно питать и ноутбуки и планшеты и прочие гаджеты.

Нагрев. В чём проблема? Не знаю. Судя по корпусу и портам — можно было бы ещё работать, но датчик настроен срабатывать заранее. При этих габаритах и весе вообще никак не ожидал. Даже, я бы сказал: ну-ну, югрин, это недопустимо. Товарищи инженеры, встройте вместо экранчика карлсона вентилятором вовнутрь и пусть дует. Или похоже так и рассчитано. После исчерпания лимита в около 40 минут зарядка ограничивает мощность до 65Вт и далее работает на пониженной мощности. Если хотя бы слегка обдувать — то и 100Вт выдаёт.

Также из хорошего. Пульсации мизерные и это прям шикарно. Есть запас для компенсации падения напряжения на кабеле при высоких токах, реализован хорошо, повышается плавно.

Есть множество защит от перегрева, перенапряжения, превышения мощности итд. И они прям реально работают (проверено) — можно было бы даже чуть подвинуть границы срабатывания, имхо.

Есть мягкое перераспределение мощности без перезагрузки порта С1.

Можно питать средне-офисный ноутбук или прочие мощные гаджеты.

Если гаджетов несколько, то на разные порты можно подключить разных потребителей с разными протоколами и с разным напряжением. Но общая суммарная мощность составит 100Вт/65Вт.

Как обычно, рекомендую на подарок коллегам или друзьям. Качественный, стильный, крутой и необычный внешний вид, отличное качество сборки.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
