Пятиканальный цифровой осциллограф TOOLTOP OS-5C с подключением к ПК и мобильным устройствам по Wi-Fi и USB Type-C

Ещё один нестандартный, но интересный прибор — давайте посмотрим, что он умеет. Пощупаем, разберём, протестируем и подумаем, стоит ли внимания.

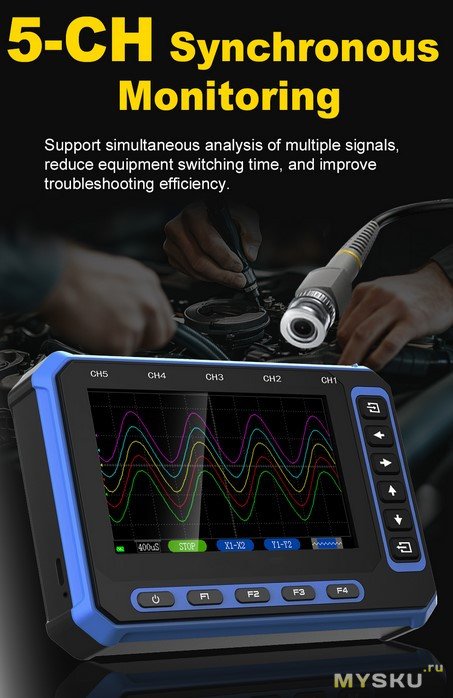

Ключевые особенности модели TOOLTOP OS-5C: 5 каналов, подключение к ПК и смартфону, Wi-Fi и USB-C, экран 4.3" IPS, аккумулятор 18650.

Рассчитано на неподготовленного читателя. Но в любом случае приглашаются все заинтересованные.

Не самое лёгкое, но долгое и увлекательное чтиво ©
Полная разборка присутствует

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Разборка — Меню. Управление — Тесты Работа с ПО / Wi-Fi —  Выводы — Код скидки

Количество знаков: ~ 9 900
Время чтения: ~ 7-8 минут

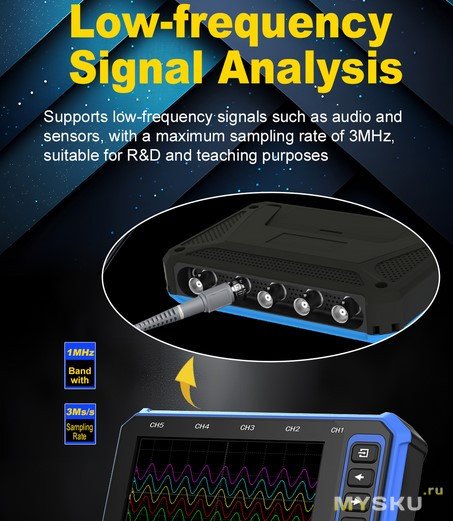

Характеристики

Model：TOOLTOP OS-5C
Five Channel Oscilloscope 1MHz Bandwidth 3MHz Sampling Rate USB Type-C Portable High Precision Waveform Analyzer Optional Wi-Fi / With Probe

Экран：4.3" IPS, 480 × 272, цветной, широкие углы обзора
4,5 разряда для основного и вторичного параметра

Вес 350 г
Размер 150 × 100 × 32 мм

⚡ Аккумулятор: 3.7 В 18650, 2000 мА·ч, съёмный
потребление около 420мА

Комплектация: инструкция, кабель для зарядки/связи с ПК, опционально — осциллографические щупы

Инструкция доступна на официальном сайте https://osc.focussz.com/tooltop/OS5C/
там же ПО для телефона или ПК/ноутбука
язык English / 中文 / Português / Español

Общие параметры
⇒ Каналы: 5, независимые
⇒ Сигнальный выход: 1 кГц (тестовый генератор)

➤ Частота дискретизации: (отредактировано) 3 MS/s (в режиме 1-3 канала), 1.5 MS/s (в режиме 4-5 каналов) -
Аналоговая полоса пропускания: 1 МГц
Глубина хранения: 8 млн.точек × 5 каналов (при работе через ПК)
Ω Импеданс: 1 МΩ / 20 пФ

➤ Диапазон временной развертки:
– экран осциллографа: 1 мкс/div ~ 4 с/div
– ПО/мобильное приложение: 1 мкс/div ~ 10 800 с/div

➤ Вертикальная чувствительность:
– экран: 4 mV/div ~ 4 V/div
– ПО/мобильное приложение: 2 mV/div ~ 2 V/div
— resolution 8bits

⚡ Максимальное измеряемое напряжение: ±10 В (с пробником X10: ±100 В)
Макс. размах (Vp-p): 20 В (X10: 200 В)
Входной режим: AC / DC

∑ Математика: нет

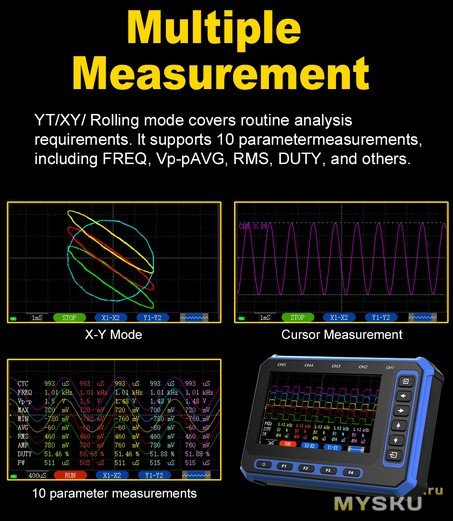

▸ Измеряемые параметры: частота, период, Vp-p, максимум, минимум, среднее, RMS, амплитуда, скважность, длительность импульса, периодичность

Подключение и управление
• USB Type-C (Windows)
• Wi-Fi 2.4 / 5 ГГц (только версия с модулем Wi-Fi)
• Поддержка Windows и Android, управление через фирменное ПО или веб-интерфейс (http://192.168.4.1

Упаковка и комплект

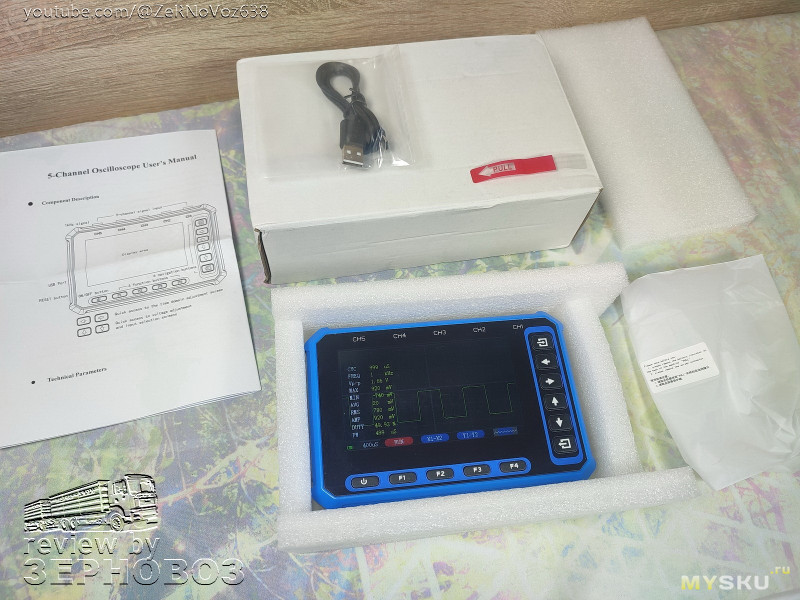

Коробка бывает чёрная, но мне досталась «эко-версия» — просто белая.
Внутри — плотная защитная пена. Щупы можно купить отдельно (около $10 за 5 шт.).
Есть также версия с Wi-Fi (в обзоре именно такая), она чуть дороже. Насколько нужен именно вам беспровод — решайте сами.

надписи на коробке (модель, версия), также на пакете есть напоминалка что не нужно тыкать кнопку включения пока не вытяните защитную плёнку с батарейки.

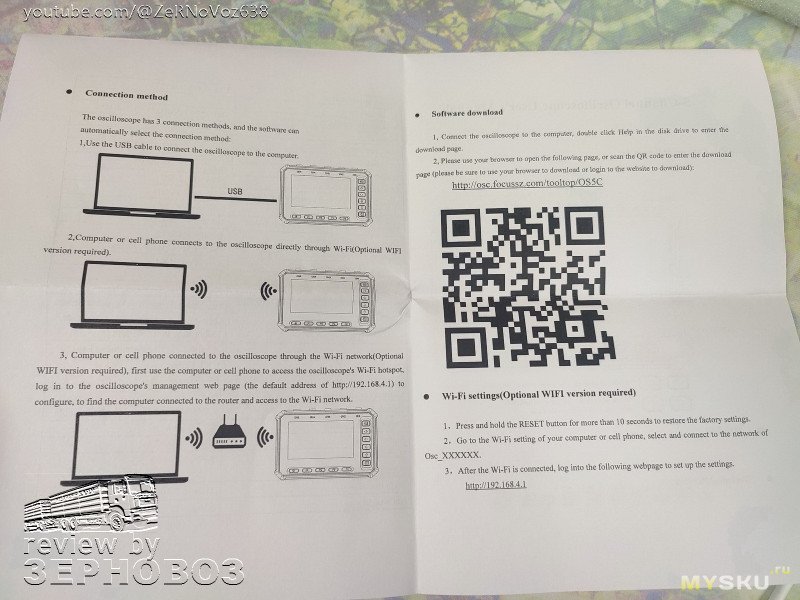

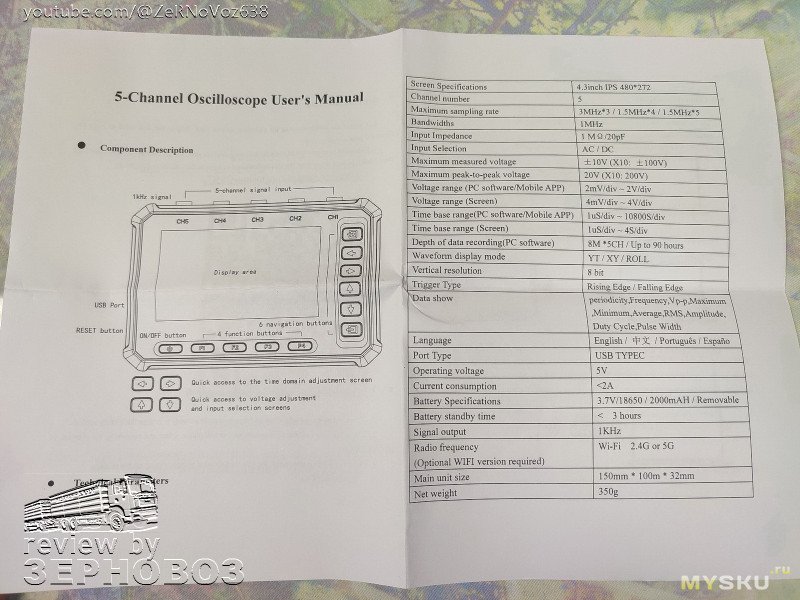

Инструкцию добавляю лишь для бутафории, в начале обзора есть ссылка — нужно идти туда и читать, плюс качать ПО, т.к. без него это лишь две трети прибора, имхо. В любом случае с ПО наглядность и удобство существенно выше.

Внешний вид

Дизайн и эргономика осциллографа TOOLTOP OS-5C

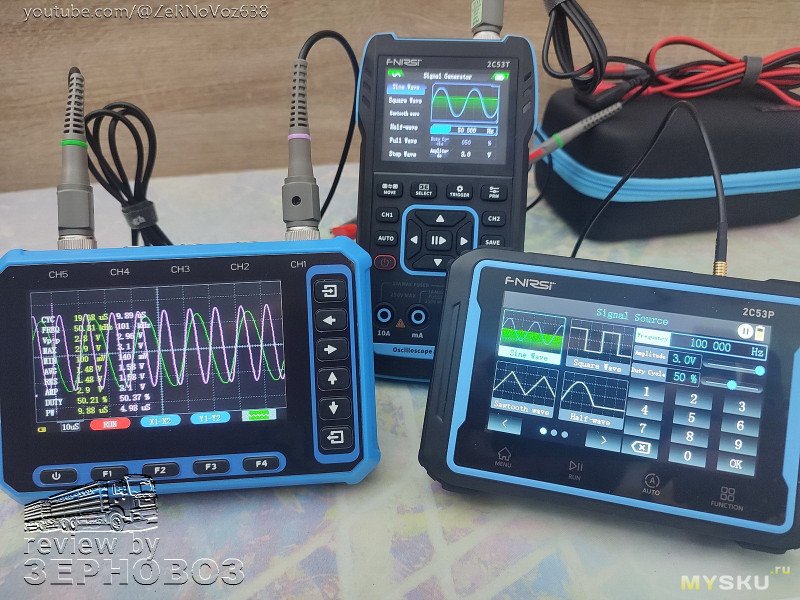

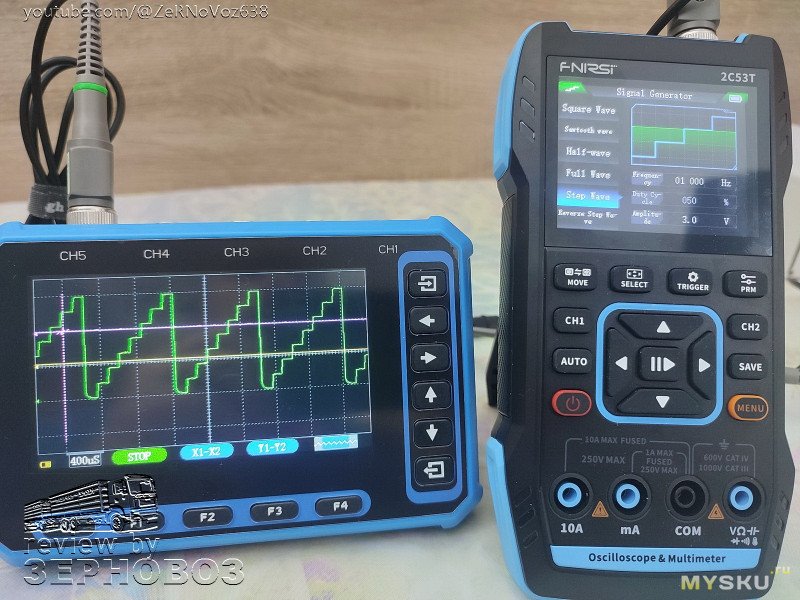

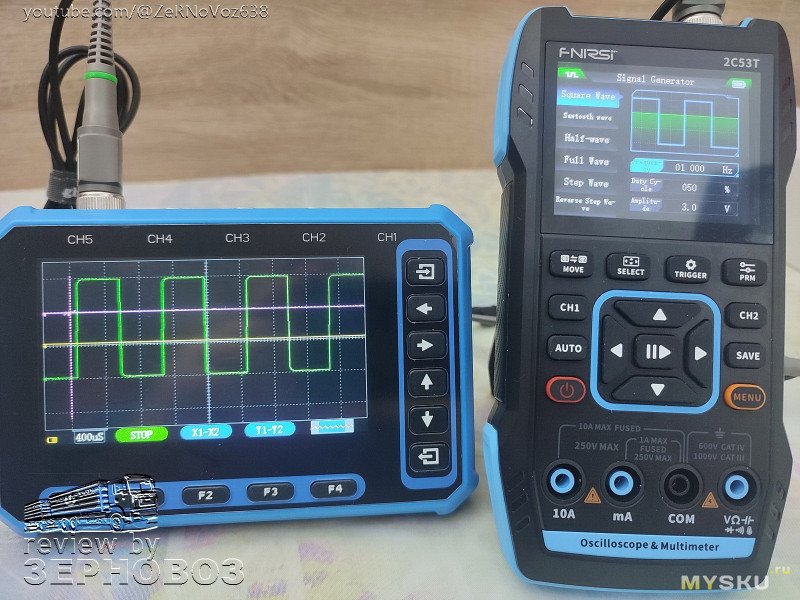

На рабочем столе можно перепутать с похожим гаджетом от другого «известного мирового и любимого здесь на муське ;)» производителя измерительных приборов

Корпус компактный (150 × 100 × 32 мм, вес 350 г), удобный для работы как в лаборатории, так и в полевых условиях

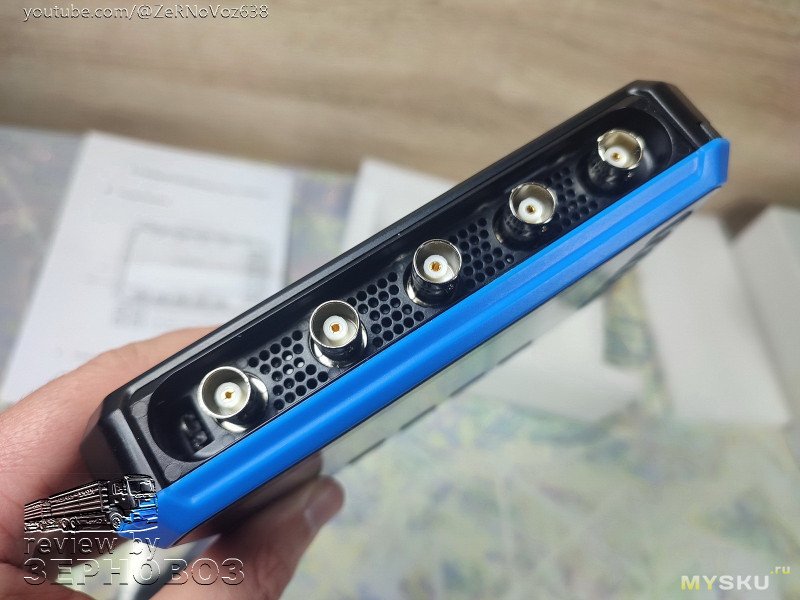

вид со стороны разъёмов

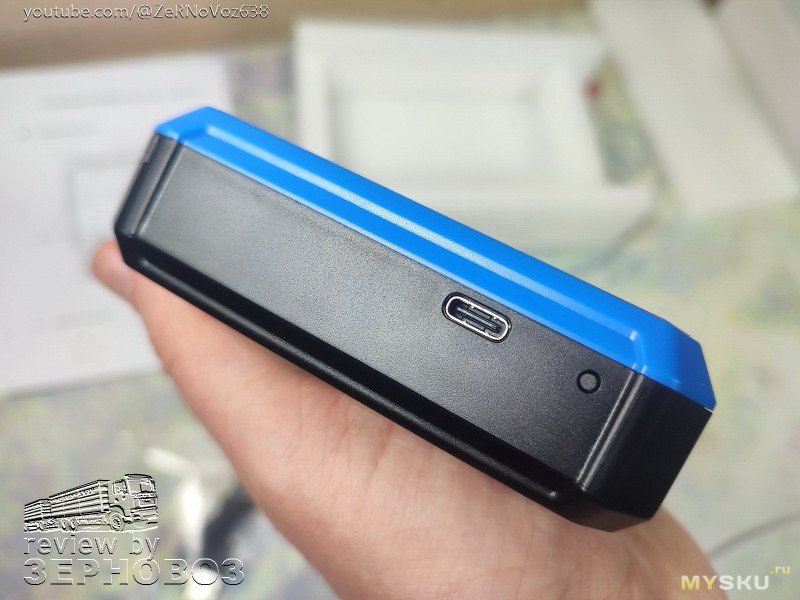

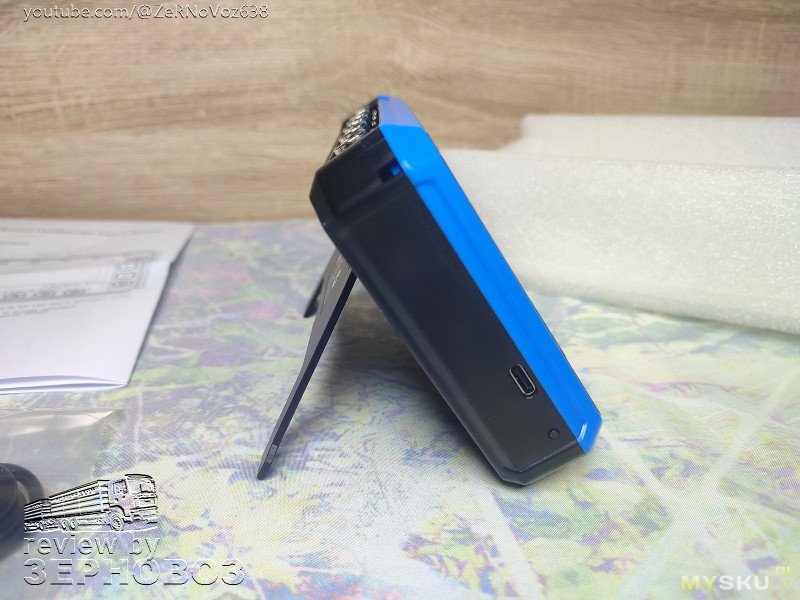

кнопка сброса и type-C

при подаче сигнала 5МГц гаджет задумался так, что я не дождался реакции даже на кнопку «сброс», имхо — она должна быть «железной», как у ПК — нажал на 5 секунд и всё гарантированно перезагрузилось

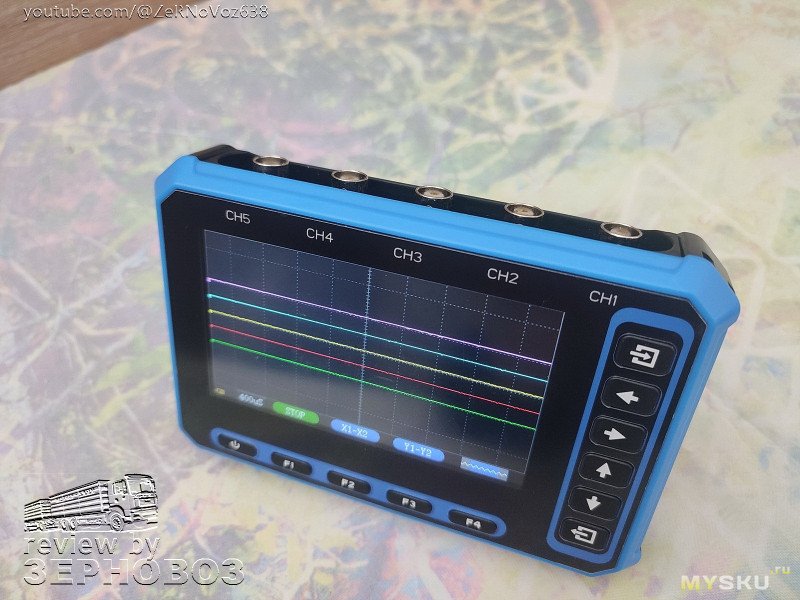

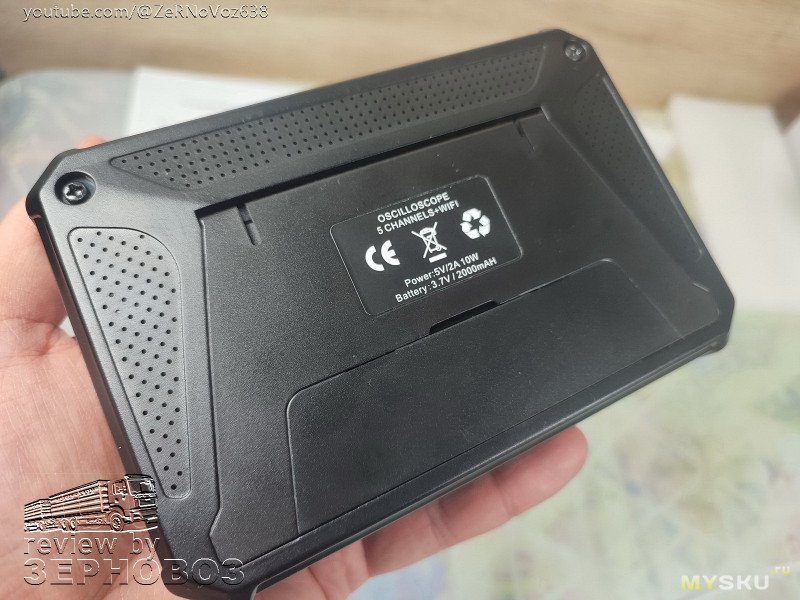

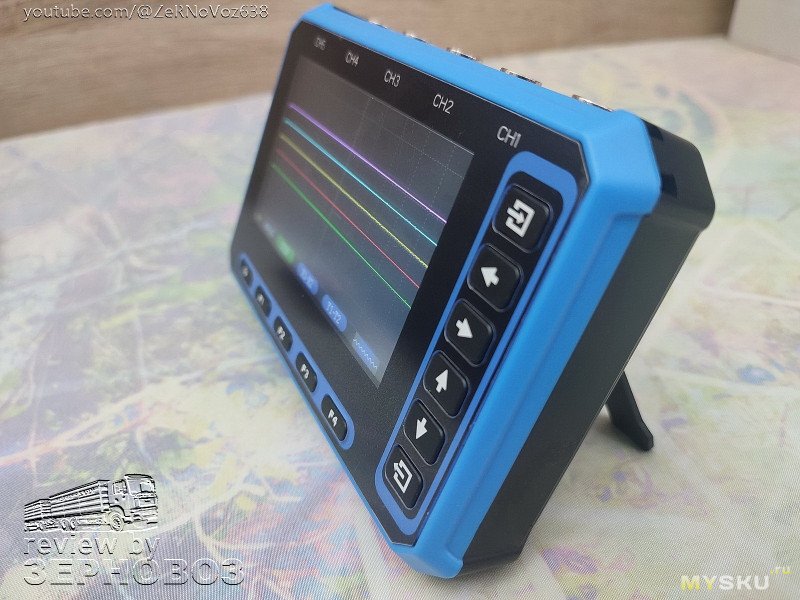

вид сзади и сбоку

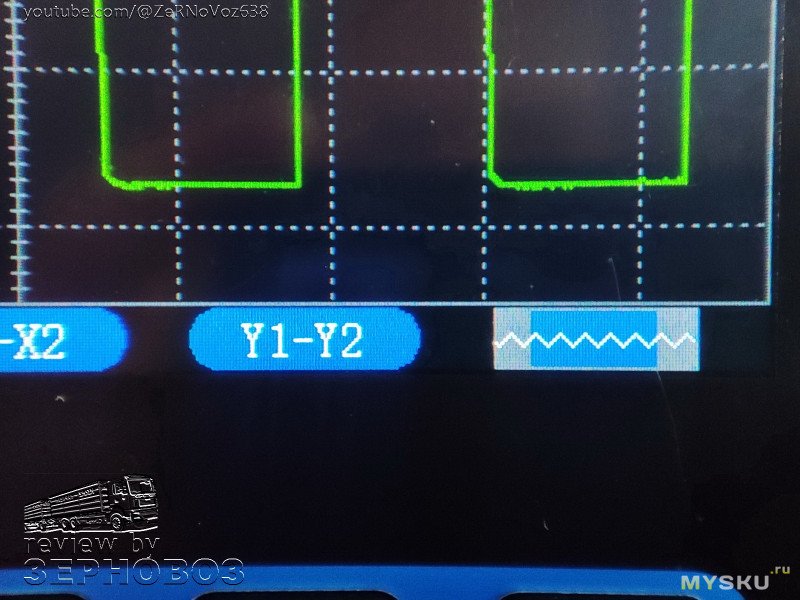

экран, фотки ещё будут, а здесь как-бы макро для понимания пикселизации

если не вываливать все параметры, то нормально, углы обзора хорошие, и это я ещё плёнку не снял (написано в инструкции что как бы надо снять, но...)

добавлено:

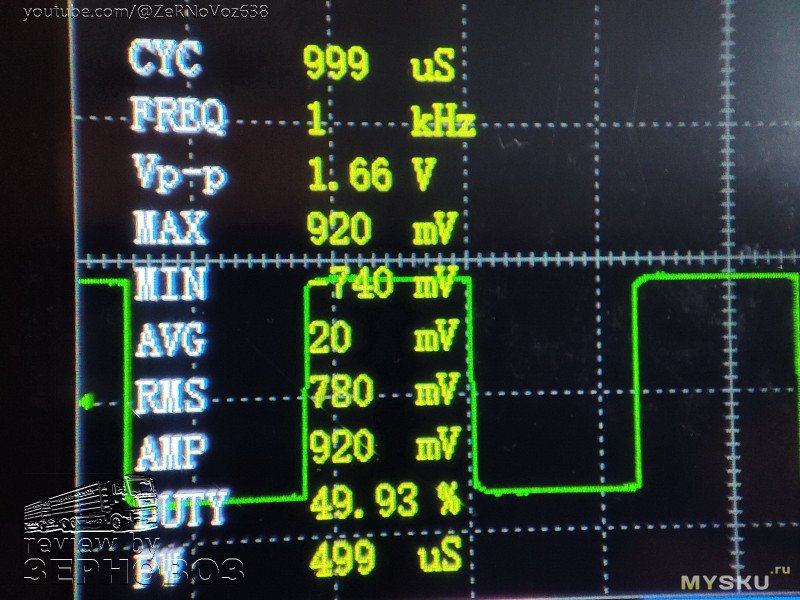

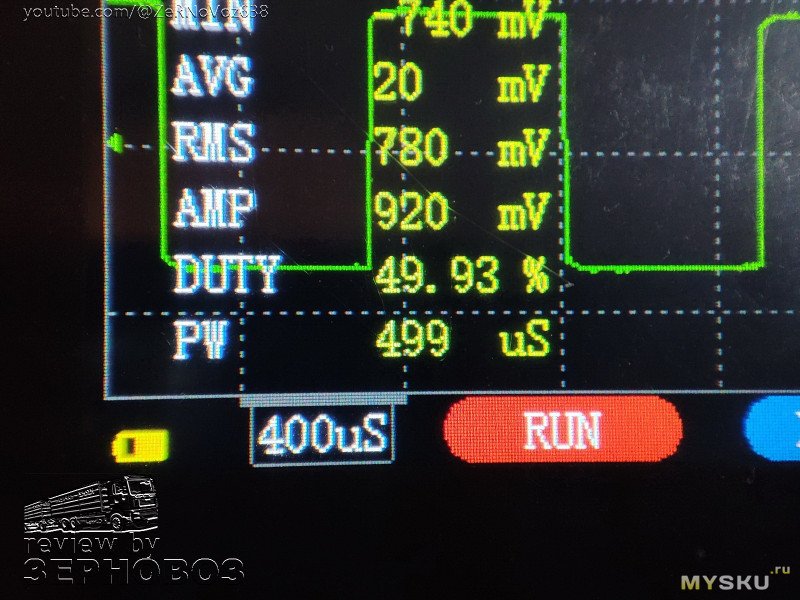

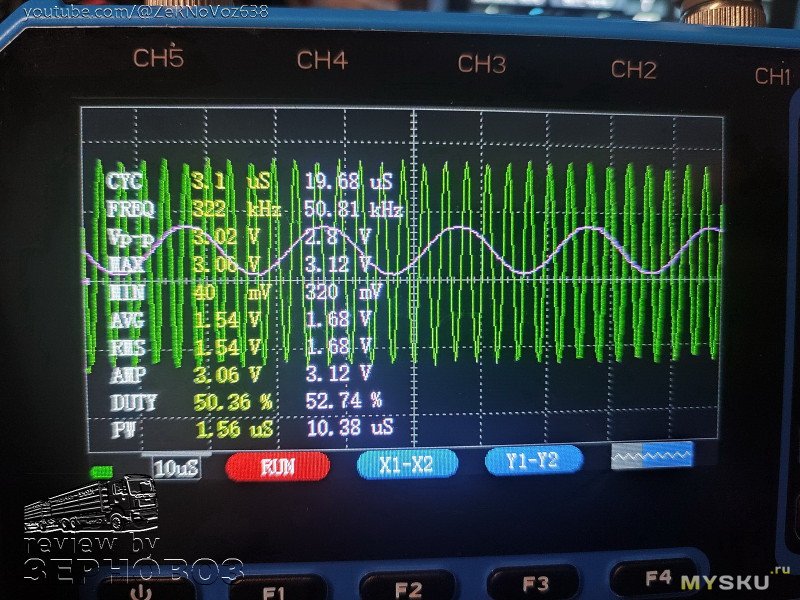

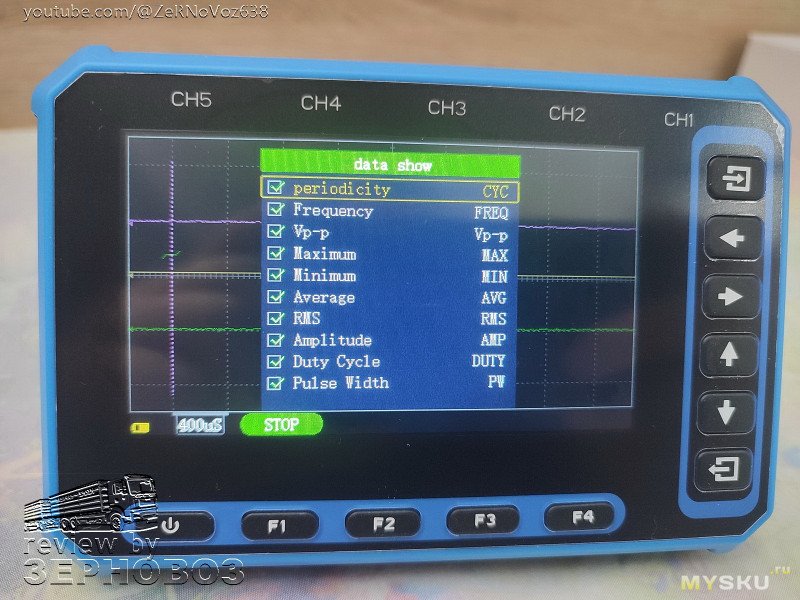

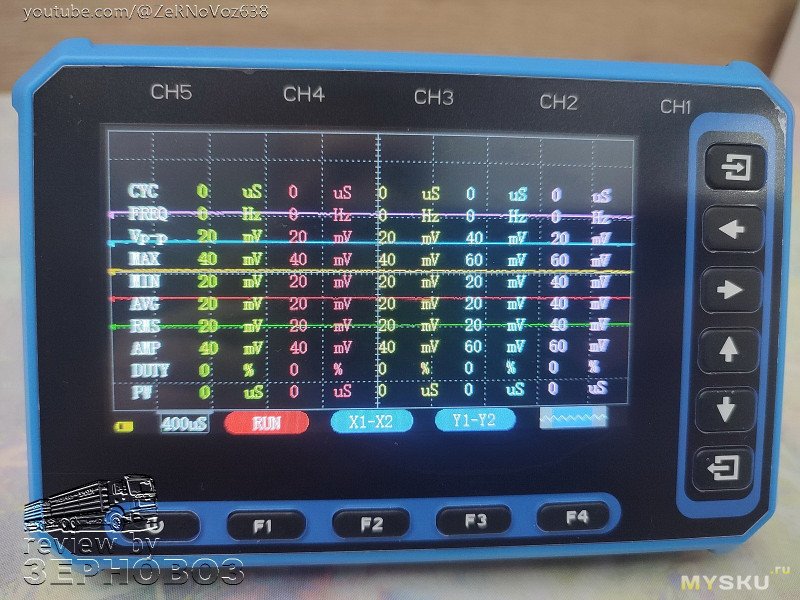

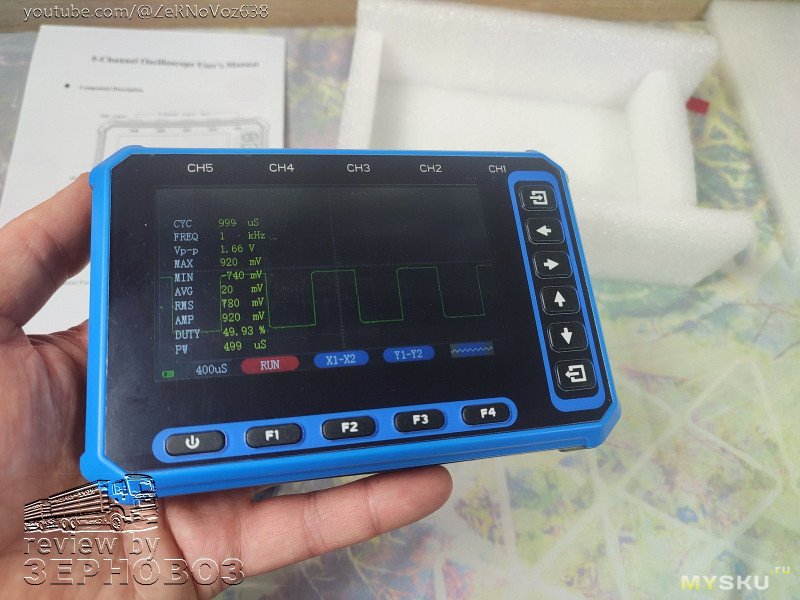

Внимание!!! таблица значений выводится только если нажимаешь STOP (HOLD)

для понимания размеров

углы обзора

Разборка

Внутреннее устройство и разборка TOOLTOP OS-5C

Откручиваем шурупы. Сразу же скажу, что буквально пара мелких замечаний — а в остальном очень и очень культурный гаджет, пластик, поддержки и всё такое. Буду несколько раз упоминать, что явно привлекались инженеры и просто очень вовлечённые сотрудники. Но и не без нюансов, как обычно.

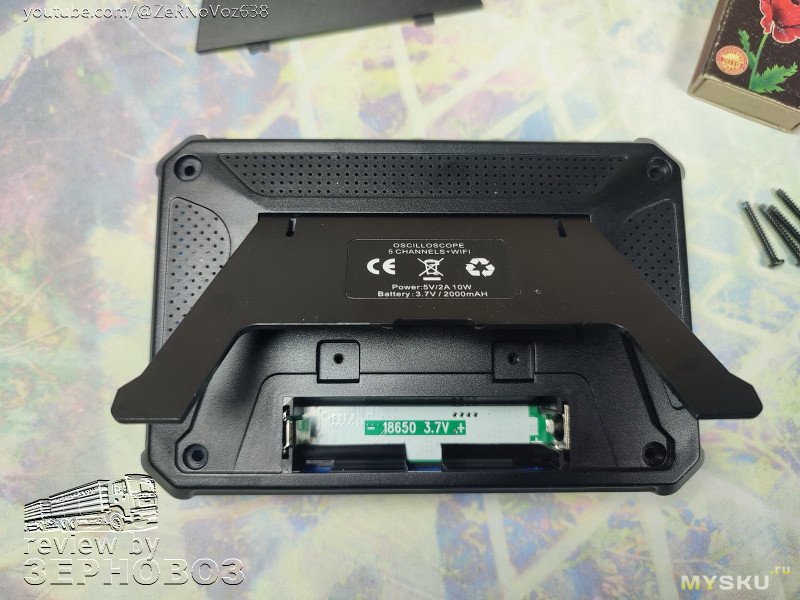

Итак, хлипенькая ножка, нужно подцепить её чем-то, под ней шурупы батарейного отсека и для разборки корпуса.

открываем

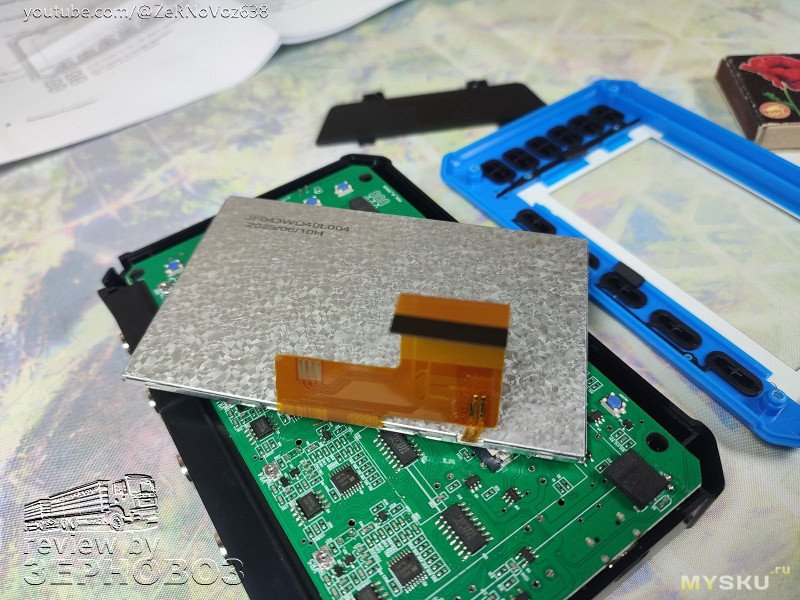

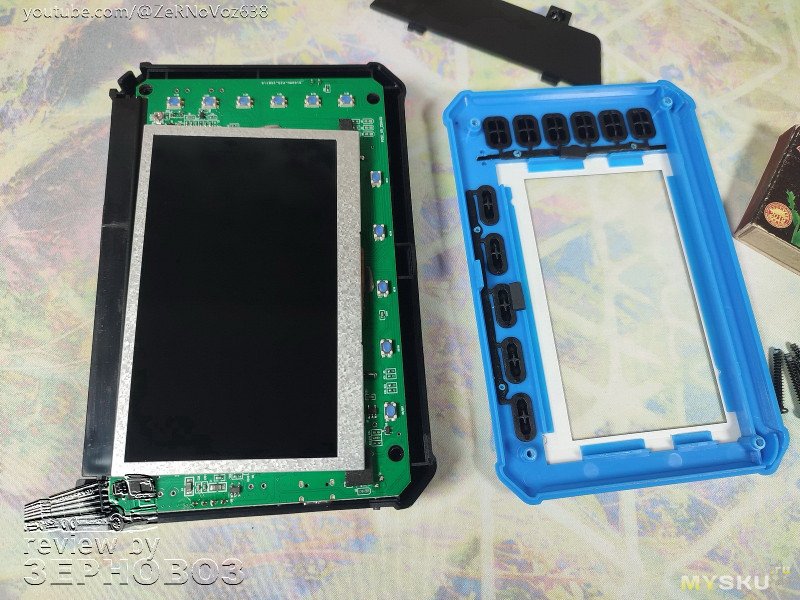

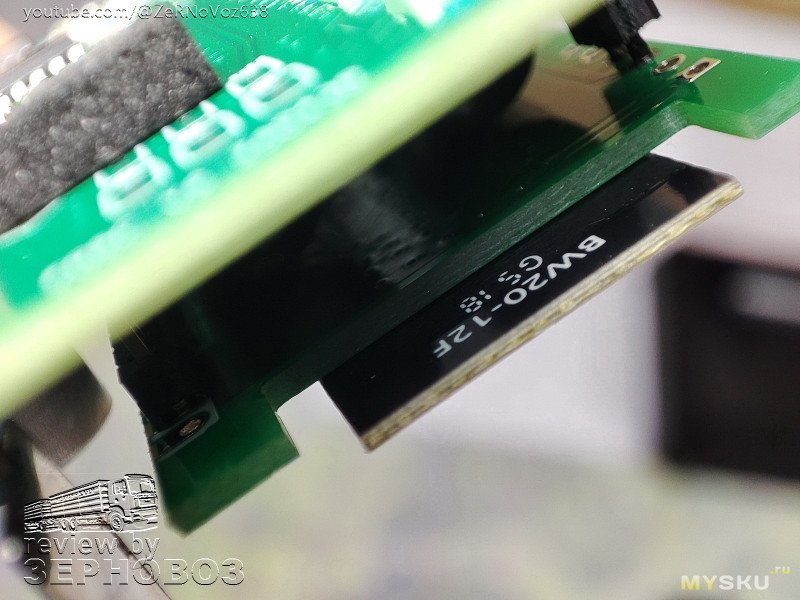

экран почти в цельнометаллической оболочке

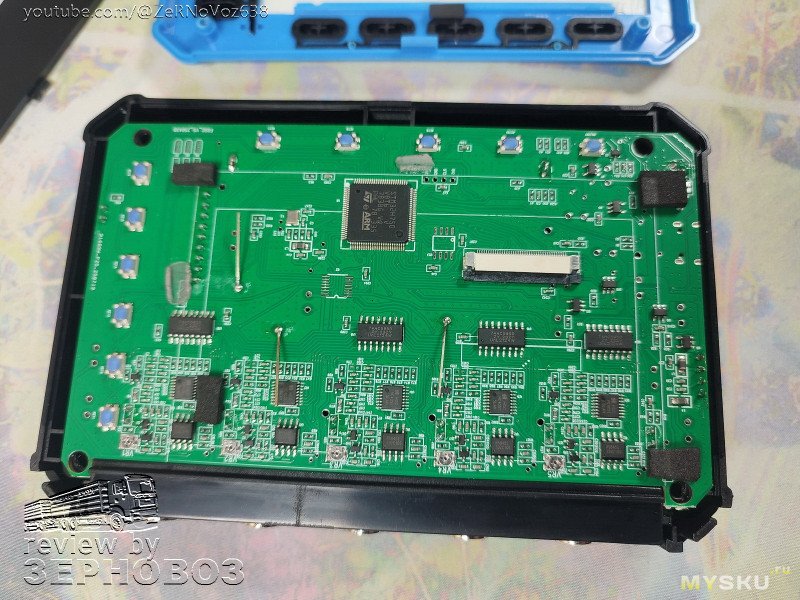

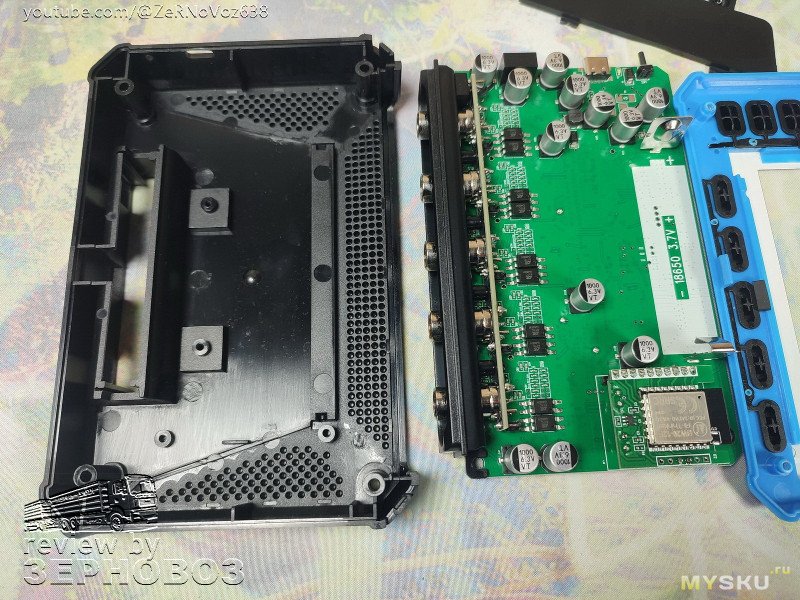

общий вид на плату с одной стороны и забегая вперёд — сразу же добавляю с другой

примечание — не нужно тянуть плату, выталкиваем через батарейный отсек, и также толкаем эти самые контакты для 18650, а порт type-C освобождаем аж в конце (т.е. не нужно ломать прибор)

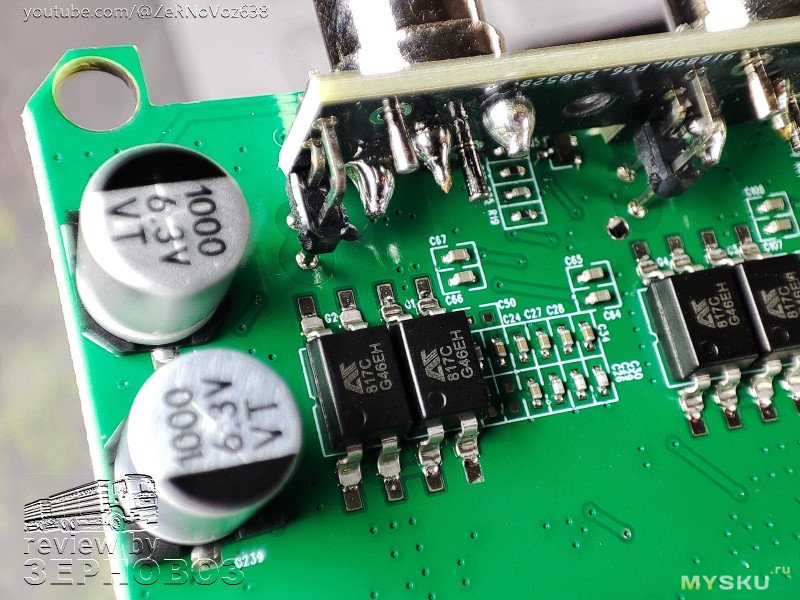

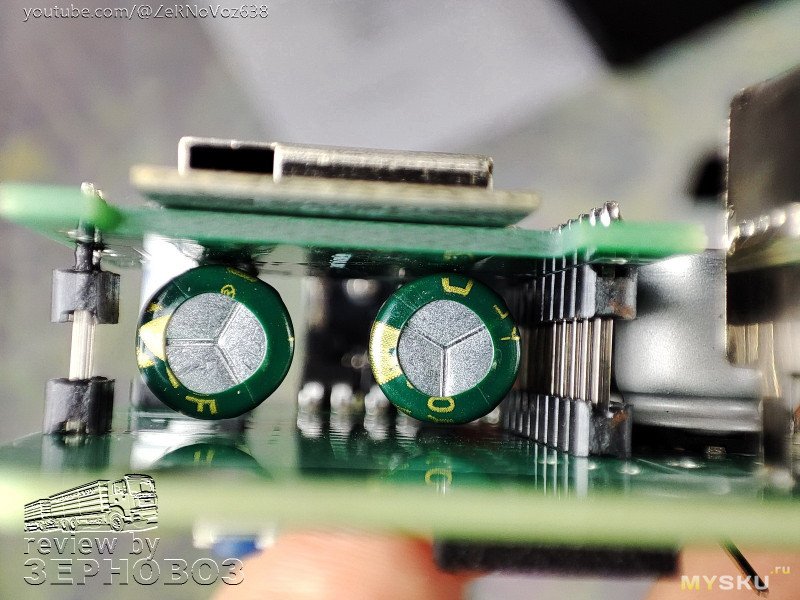

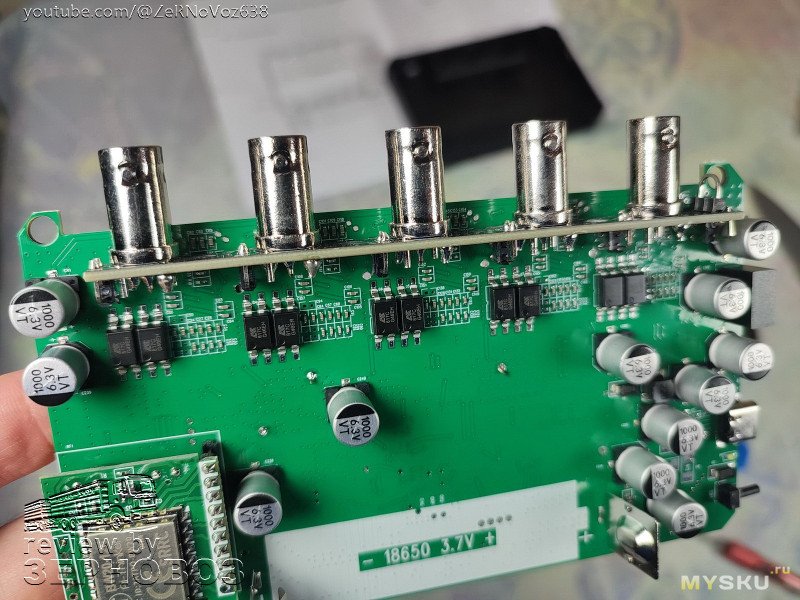

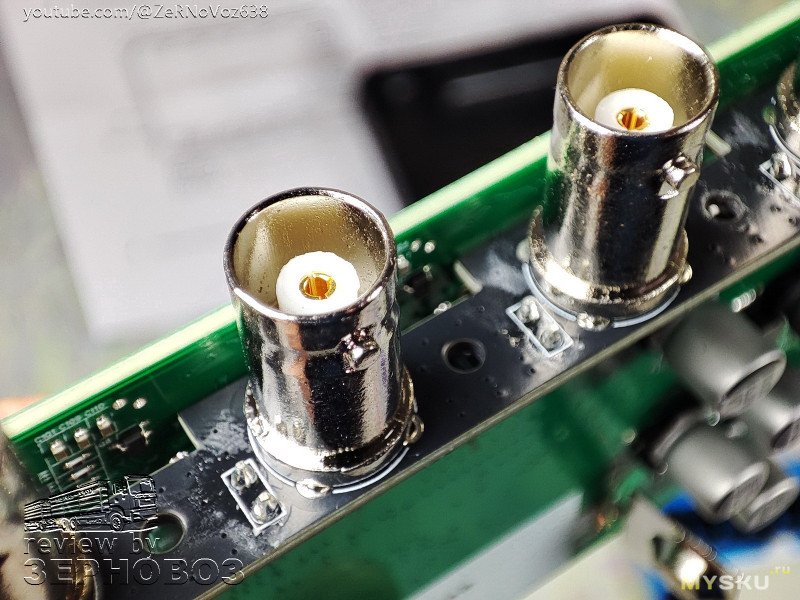

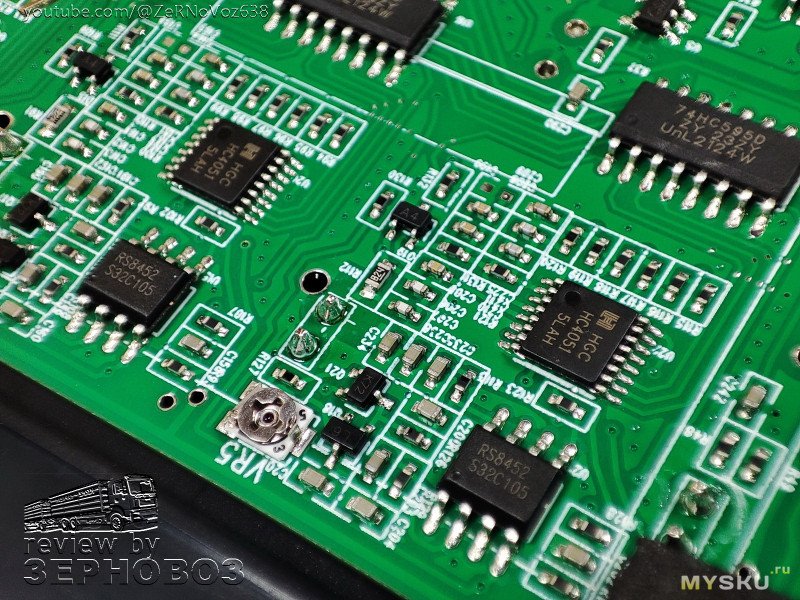

обвязка каналов

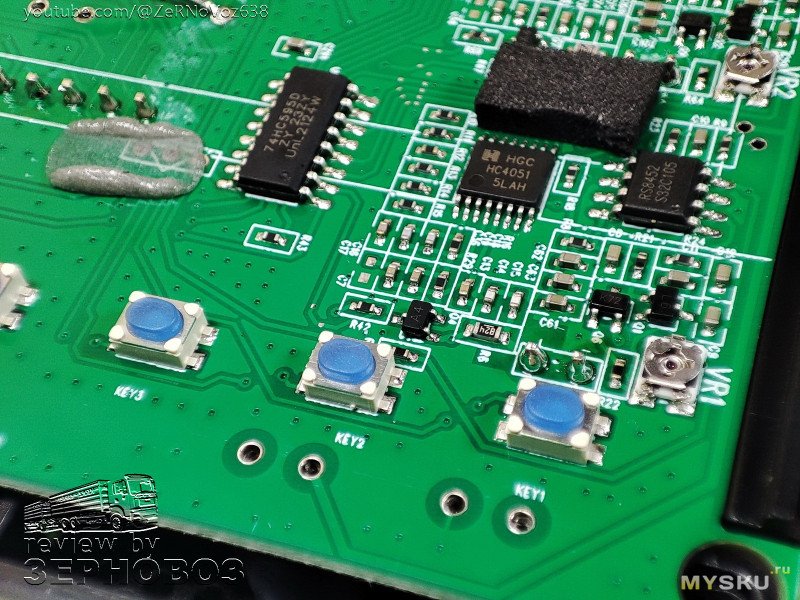

немного с кнопками

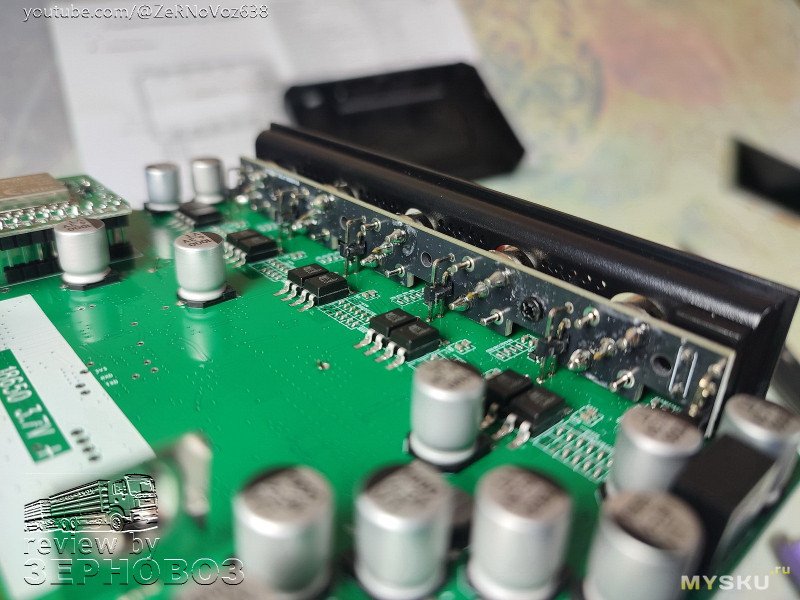

фото обвязки с обратной стороны

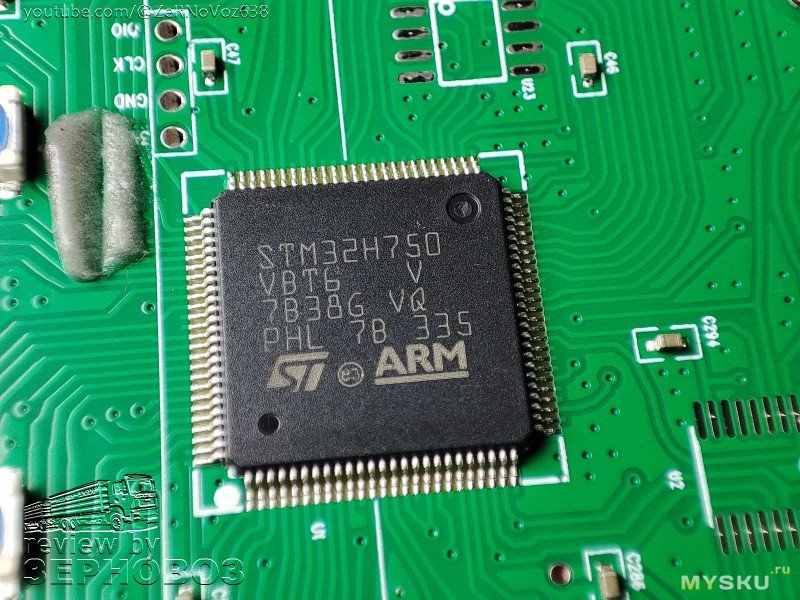

мозги STM32H750 (https://www.st.com/en/microcontrollers-microprocessors/stm32h750-value-line.html) — Arm® Cortex®-M7 core (with double-precision floating point unit) running up to 480 MHz. The embedded Flash memory of 128 Kbytes allows ST to offer a cost-efficient solution for developers

порты

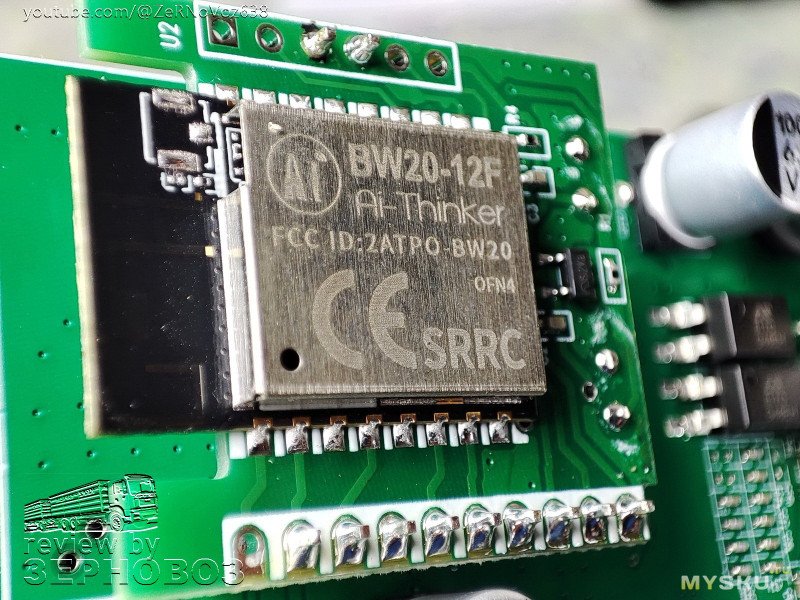

зона беспроводной связи

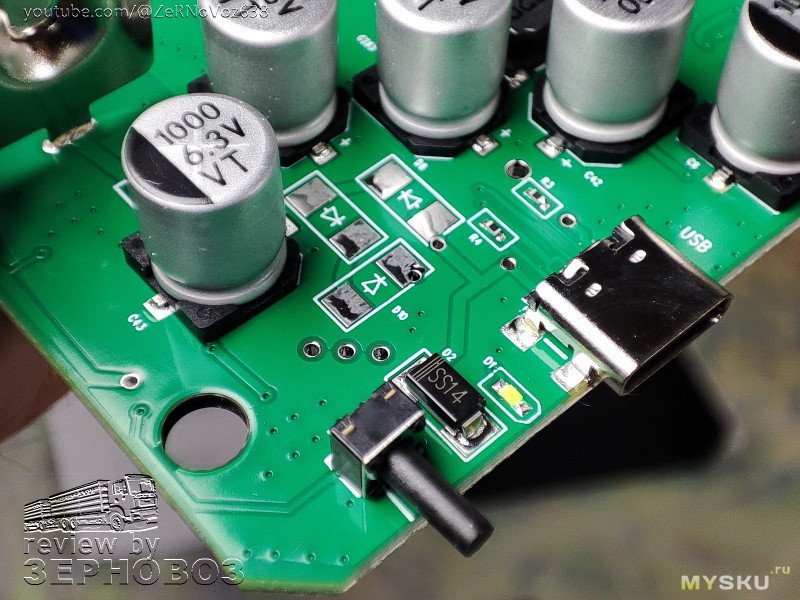

питание и кнопка сброса

кстати, так и не увидел контроллера зарядки...

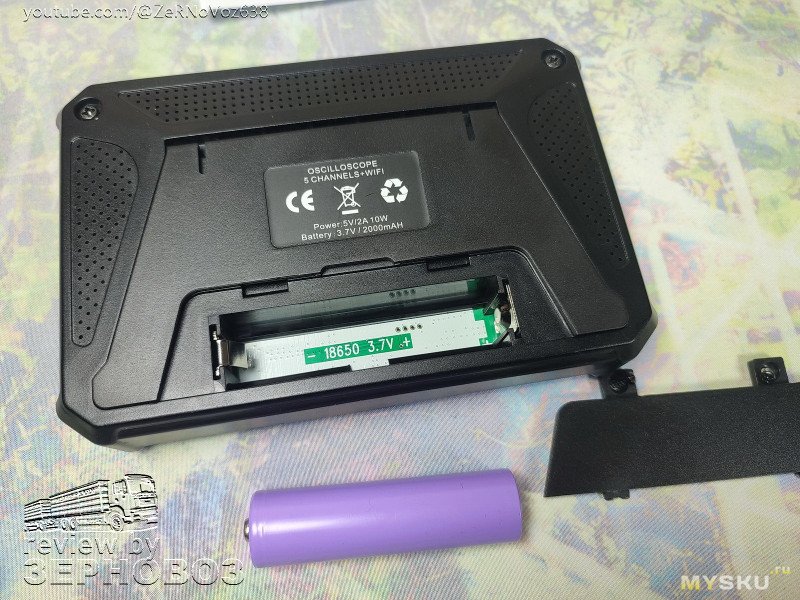

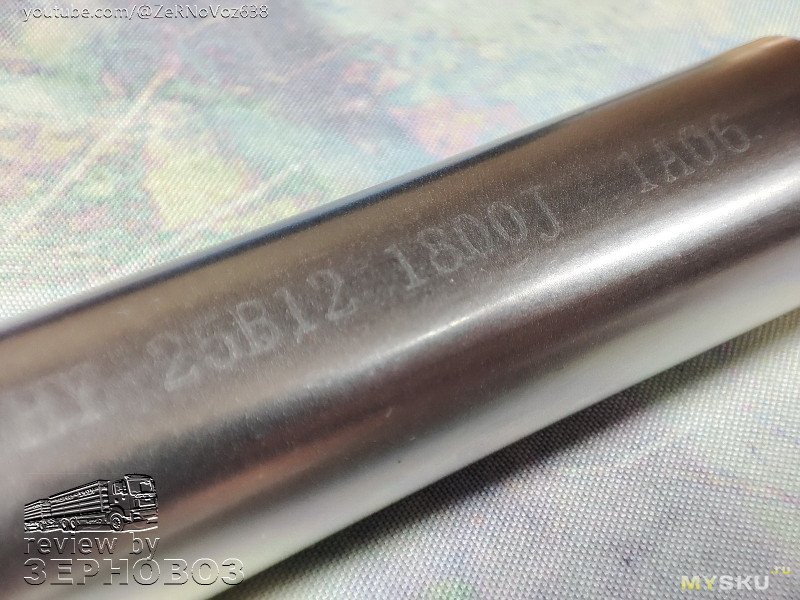

чуть-чуть об акке, просто интересно

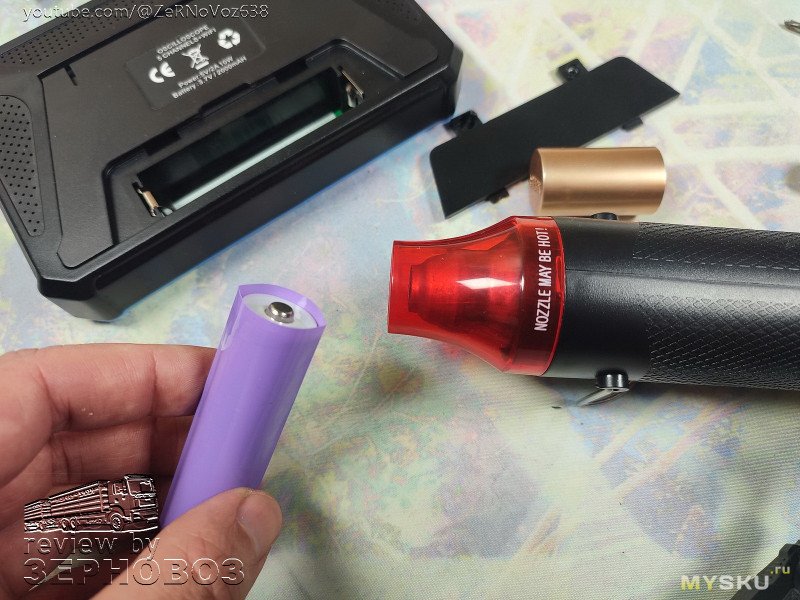

заявлено 2000мАч, ли-500 показала 1830-1880мАч

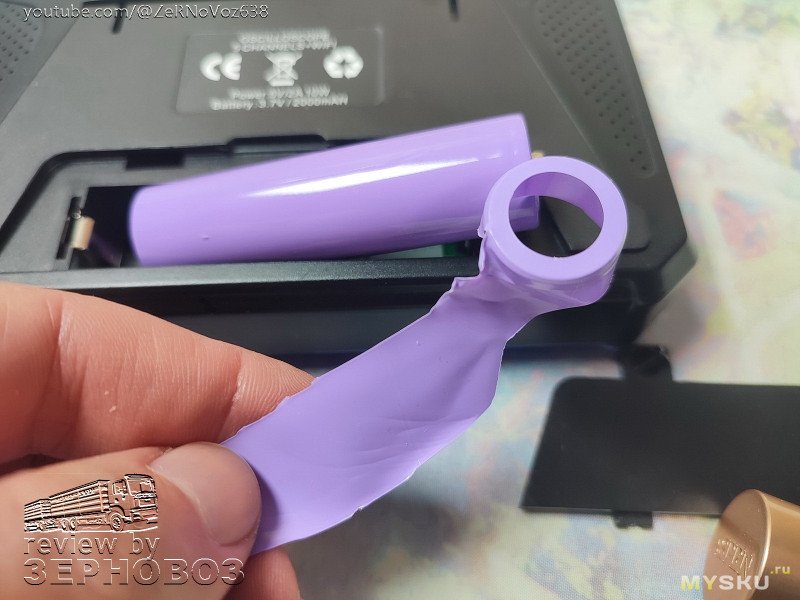

срезаем плёнку

пару магических пассов и плёнка восстанавливается

Меню. Управление

Управление интуитивно понятное, меню простое и подойдёт даже начинающему пользователю

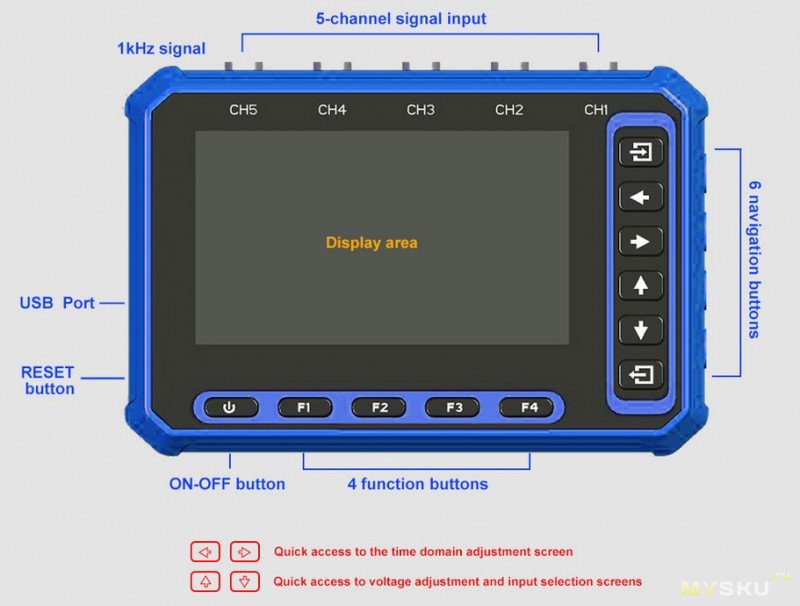

Справа вертикальный ряд кнопок навигации, включая вход (верхняя) и выход (нижняя)

Снизу — функциональные кнопки, назначение отображается на самом экране в зависимости от ситуации.

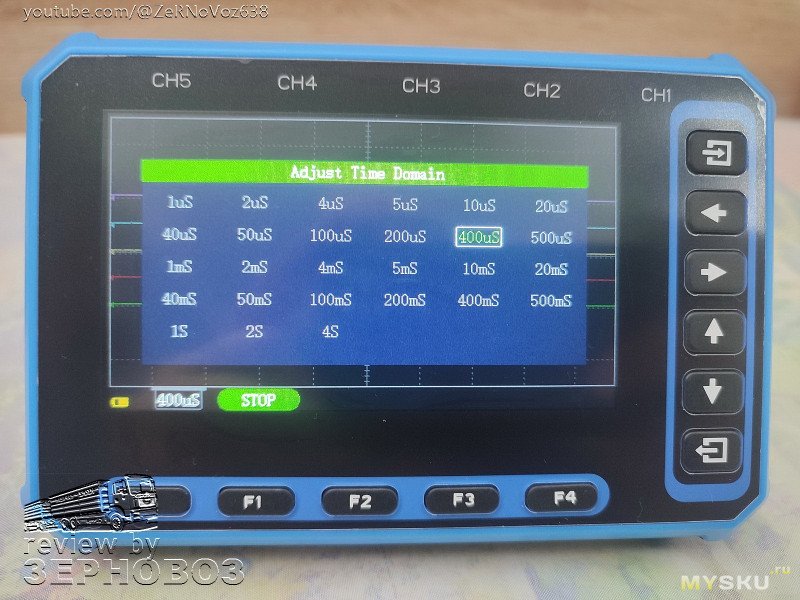

Стрелки ◀ и ▶ вызывают под-меню выбора временной развертки

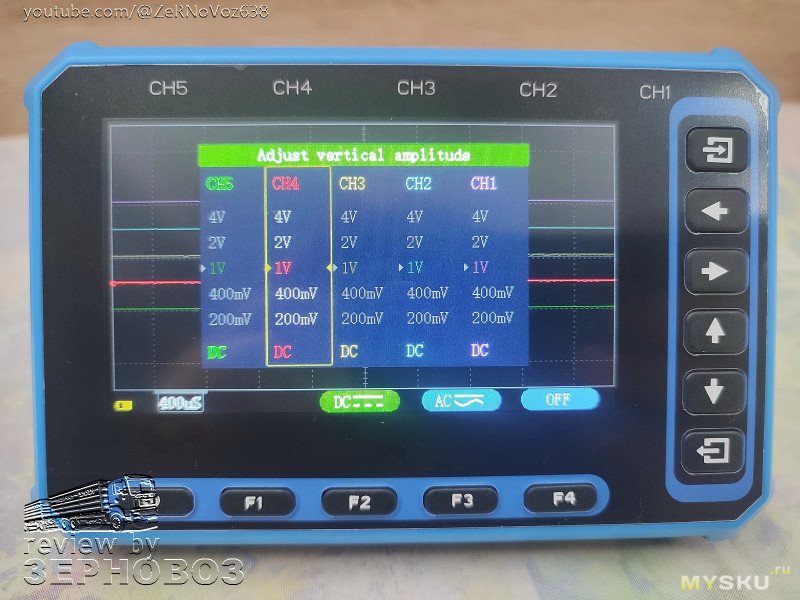

Стрелки ▲ и ▼ вызывают под-меню выбора вертикальной чувствительности

Навигация внутри под-меню интуитивно понятна, также используем функциональные кнопки, можно выбрать AC/DC или отключить канал

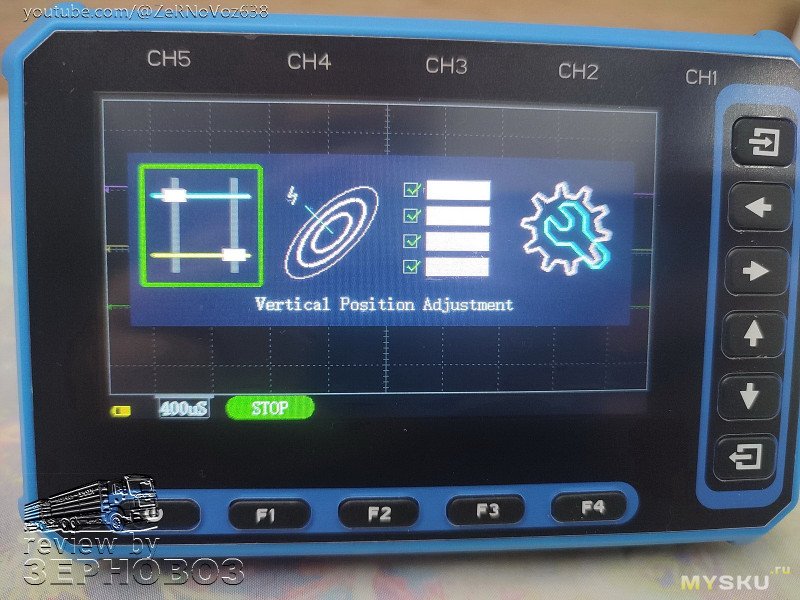

Нажатием кнопки вход (верхняя справа) попадаем в настройки (не хватает пиктограммы шестерёнки). Здесь всего 4 подпункта и они простые.

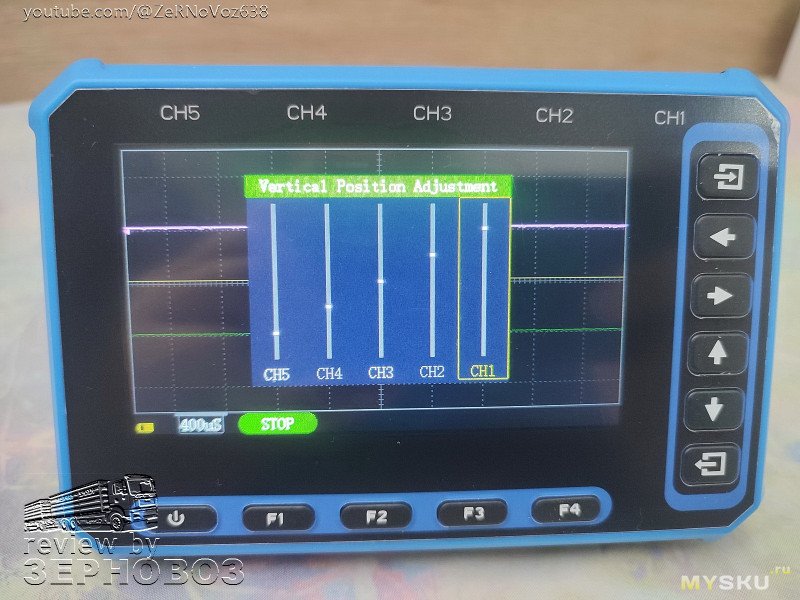

— регулировка положения по вертикали (каждого канала)

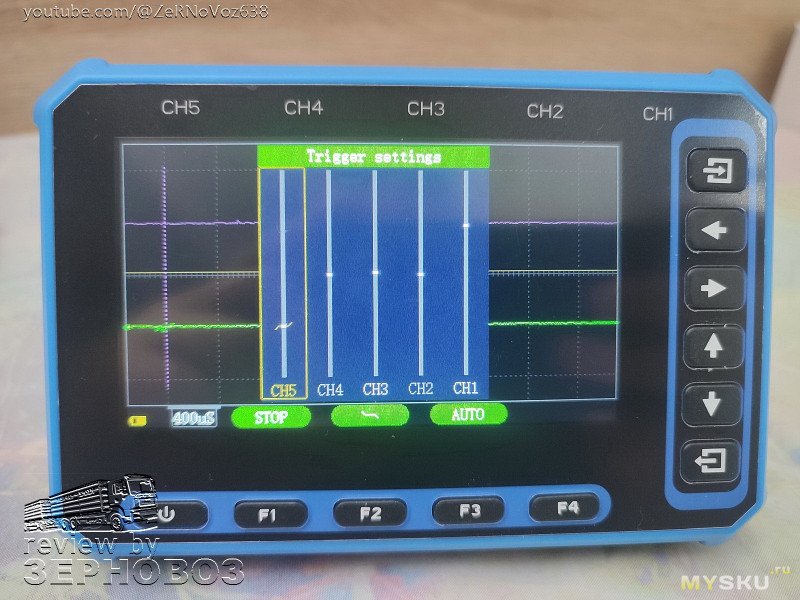

— настройки триггера
— отображение данных (о канале)
— системные настройки

— регулировка положения по вертикали (каждого канала)

— настройки триггера

— отображение данных (о канале)

сразу же замечание — нужно прокликивать все, т.е. нет кнопки «выбрать все»

так выглядит супер-комбо

— системные настройки

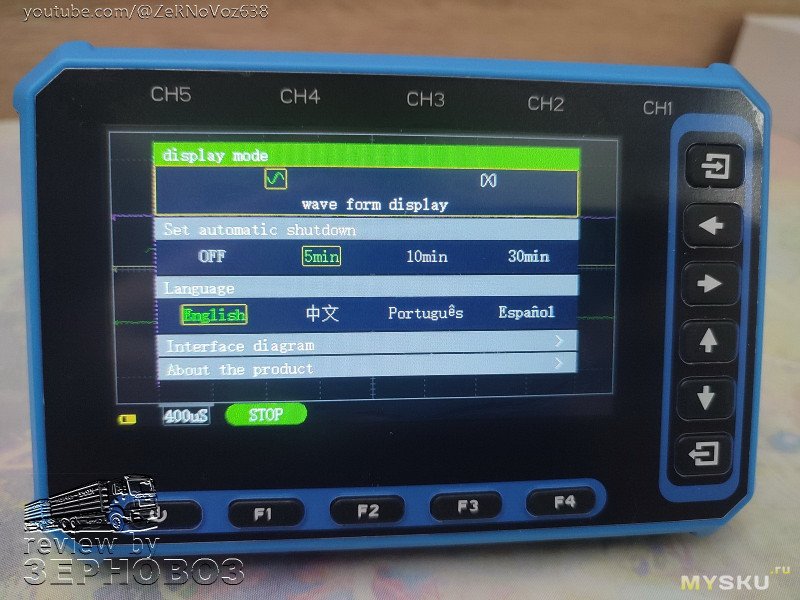

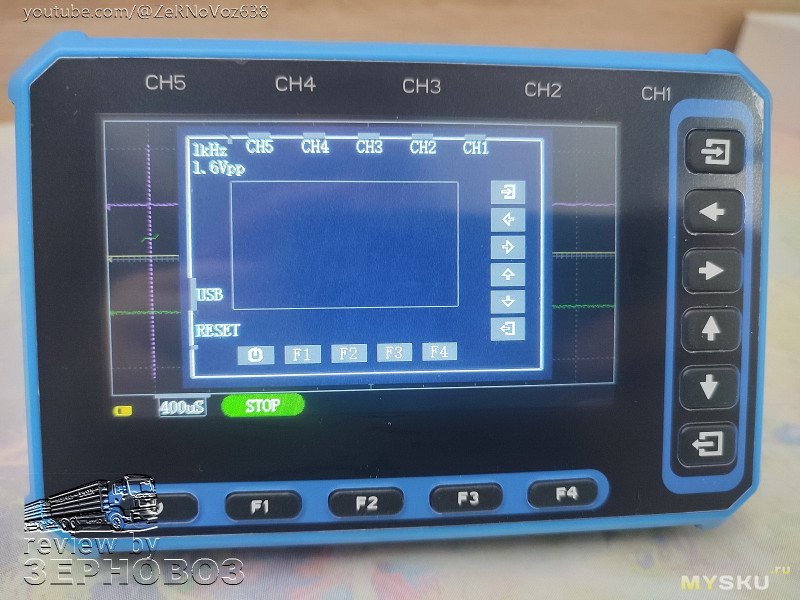

здесь можно настроить отображение волны на экране, установить время автовыключения (OFF / 5мин / 10мин / 30мин), выбрать язык, посмотреть картинку про кнопки и инфу о приборе (версия прошивки итд)

загадочная картинка про кнопки

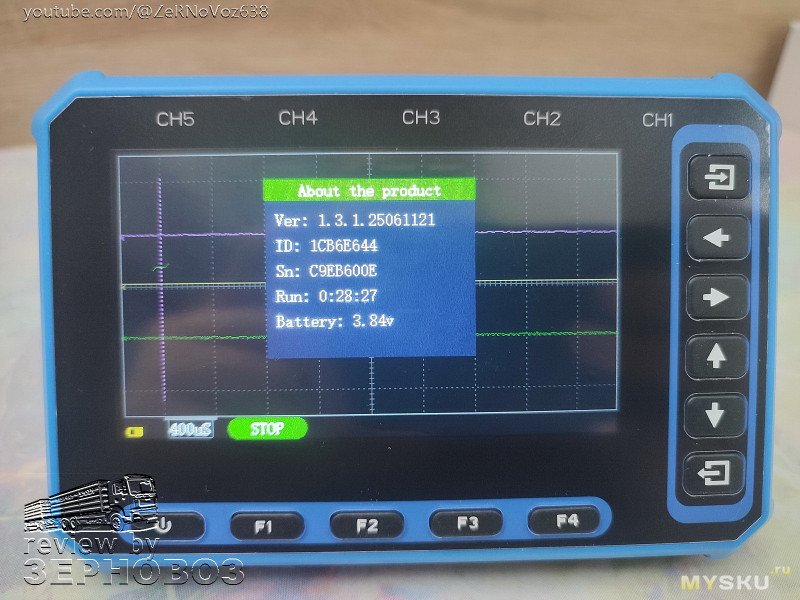

о приборе

Тесты

Протестировал осциллограф TOOLTOP OS-5C на различных частотах и сигналах. Прибор уверенно справляется с измерениями в пределах заявленной полосы пропускания (до 1 МГц)

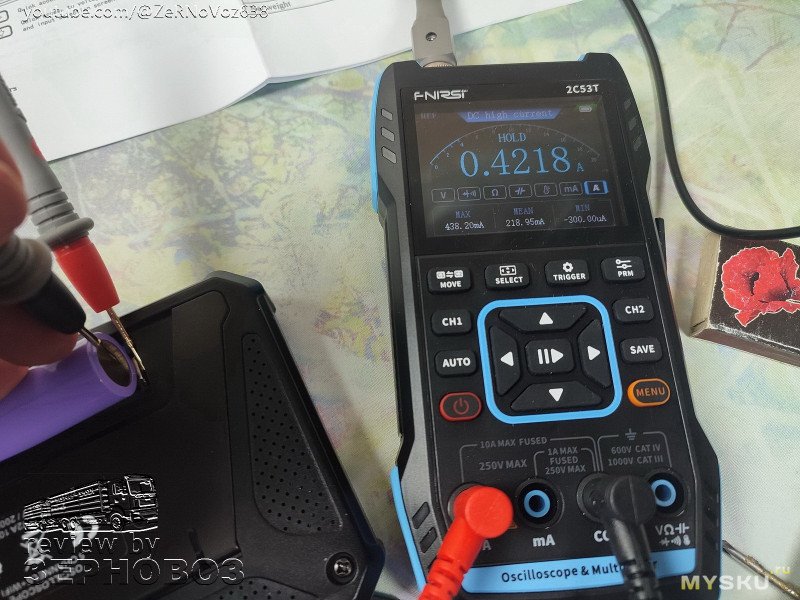

расход акка прибором

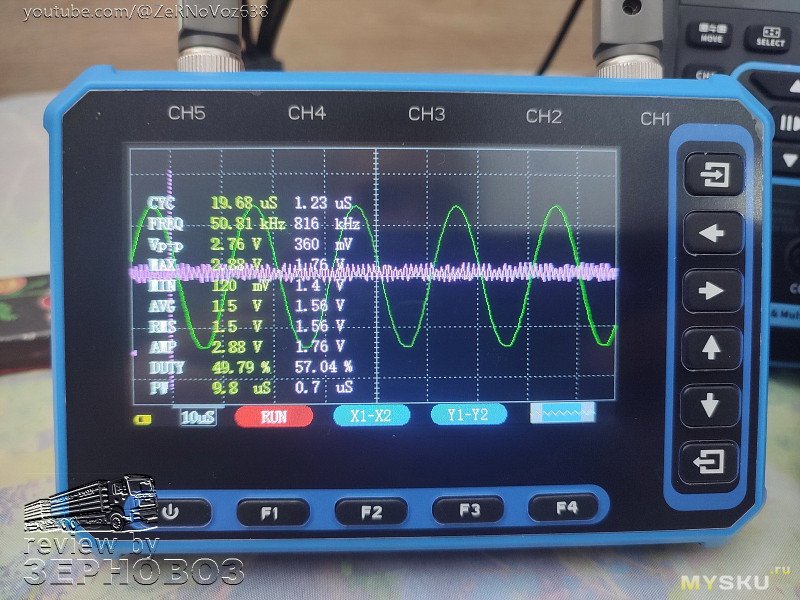

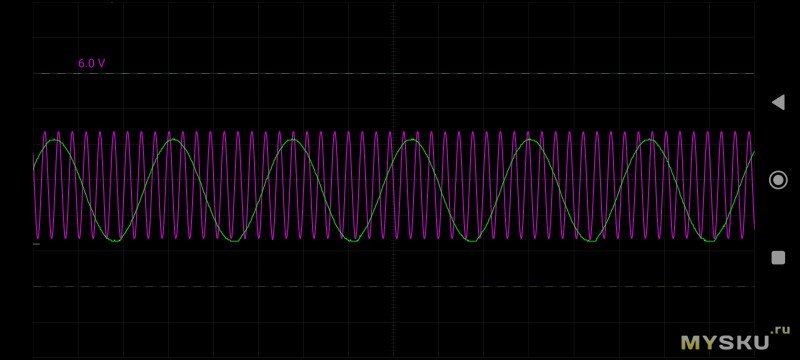

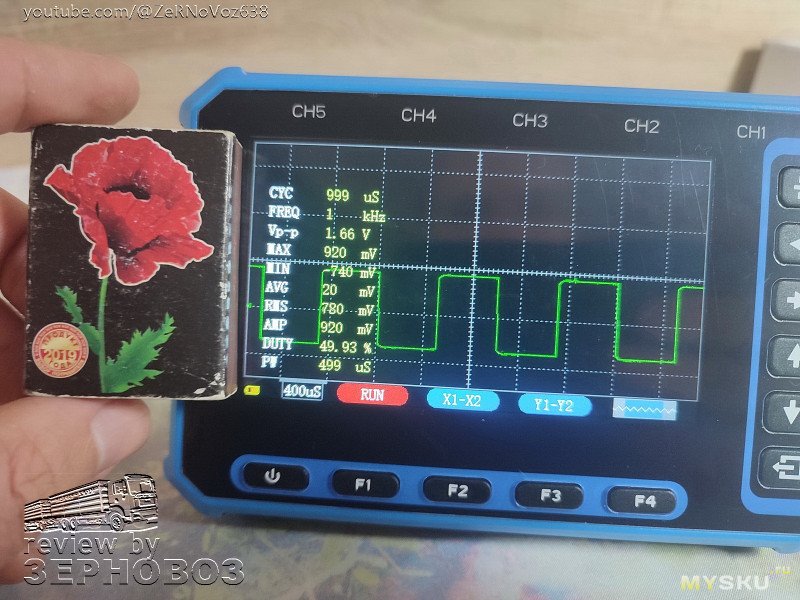

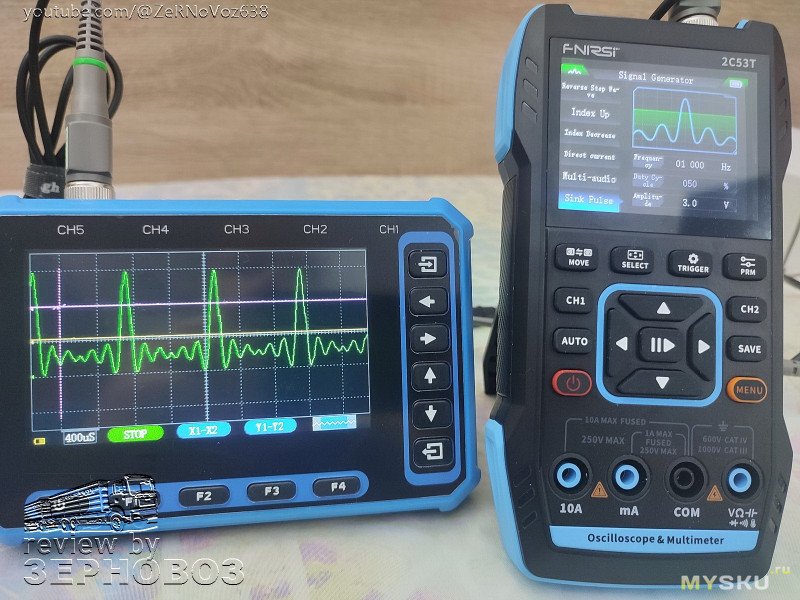

запускаем разные волны

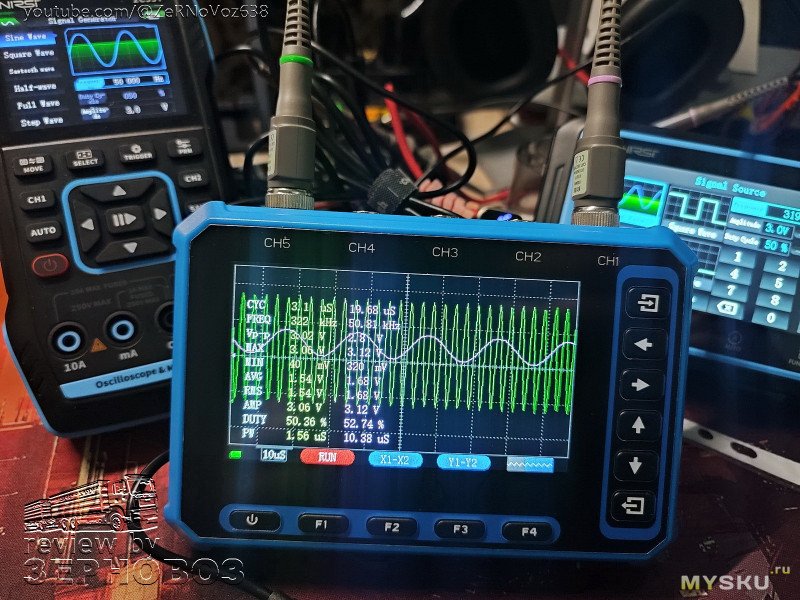

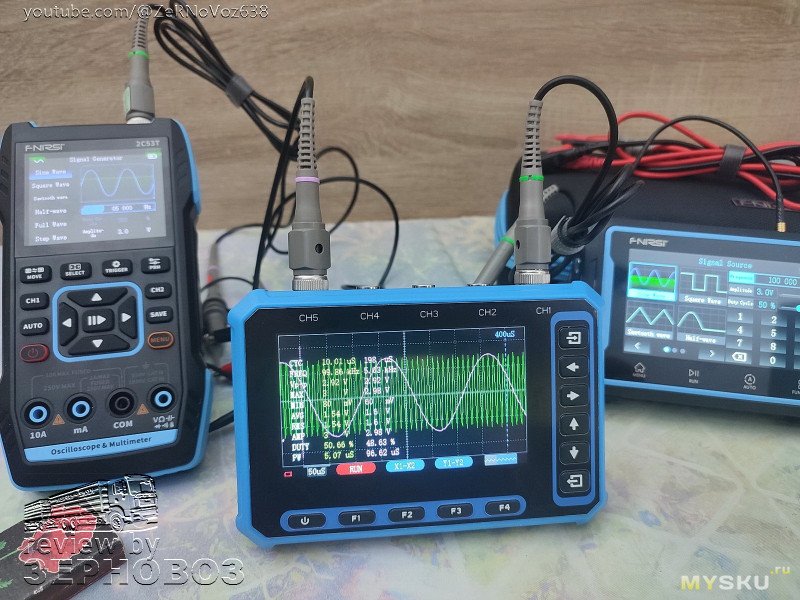

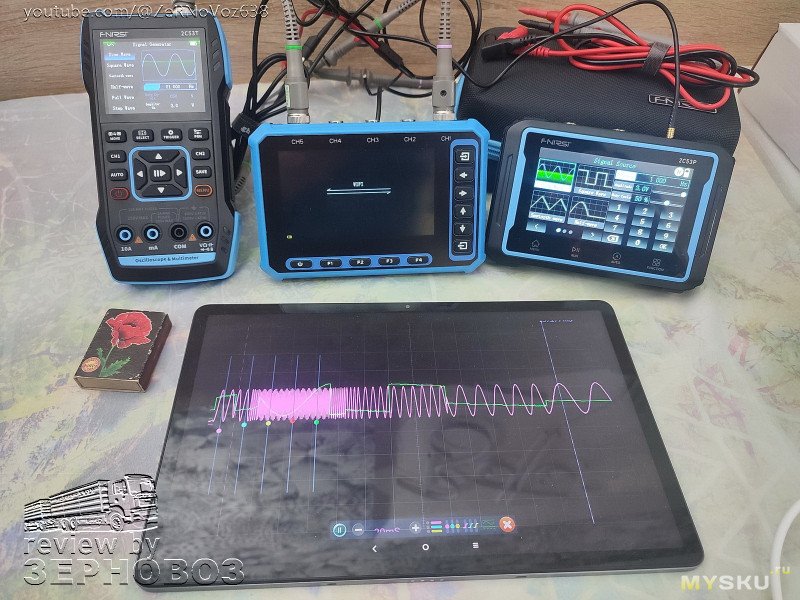

подключаем два генератора

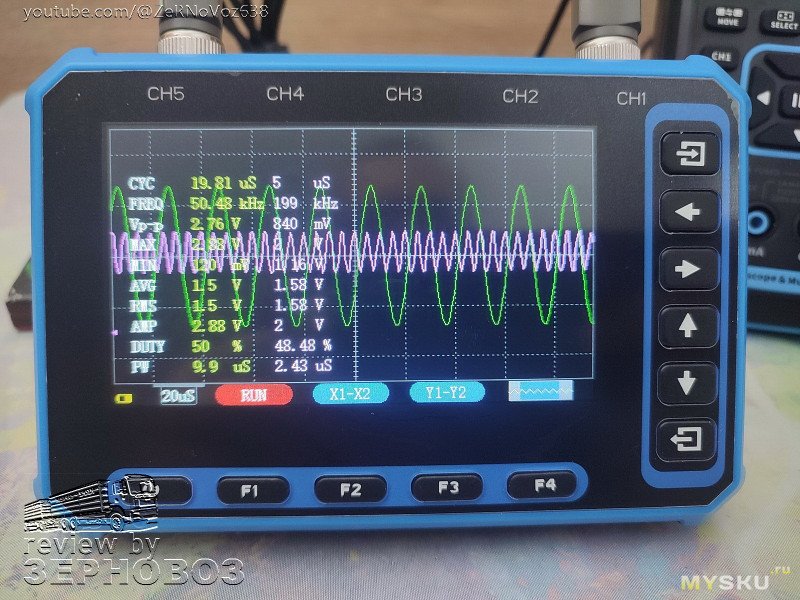

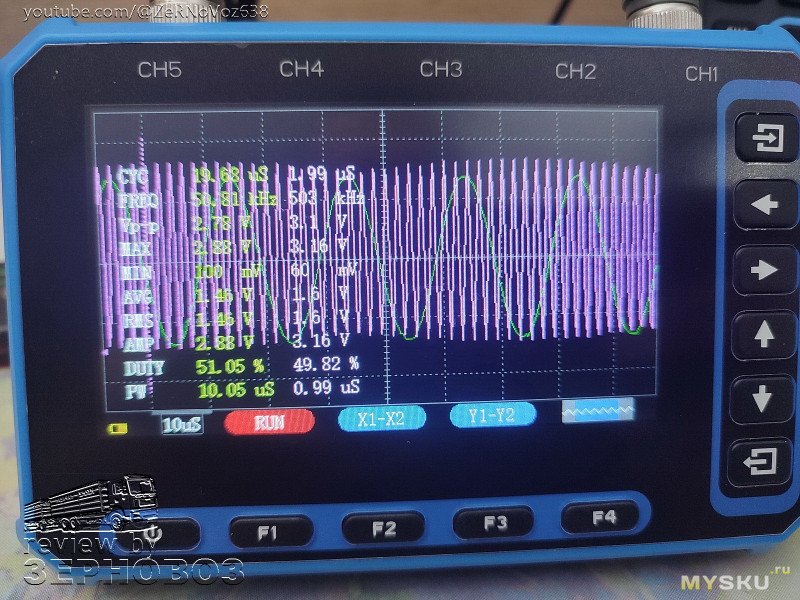

дадим ему 500кГц

200кГц

что-то там 800 кГц

Вот не помню, это или 1.5 или все 2 или 3 МГц...

Работа с ПО / Wi-Fi

Подключение к ПК и работа через Wi-Fi.

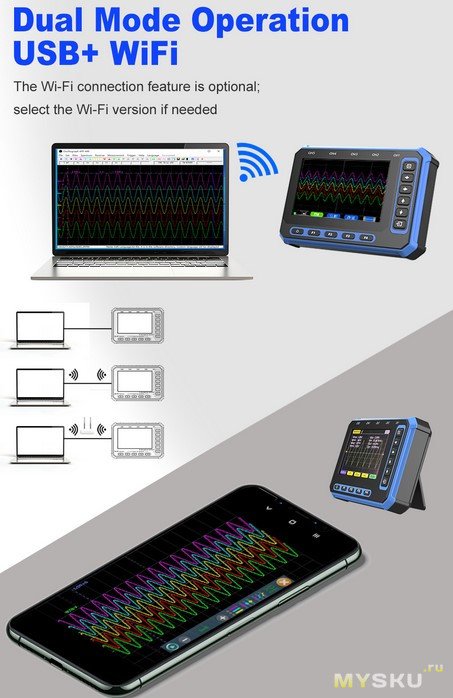

TOOLTOP OS-5C поддерживает проводное подключение по USB-C и беспроводное по Wi-Fi, что позволяет использовать его с ПК, ноутбуком, планшетом или смартфоном.

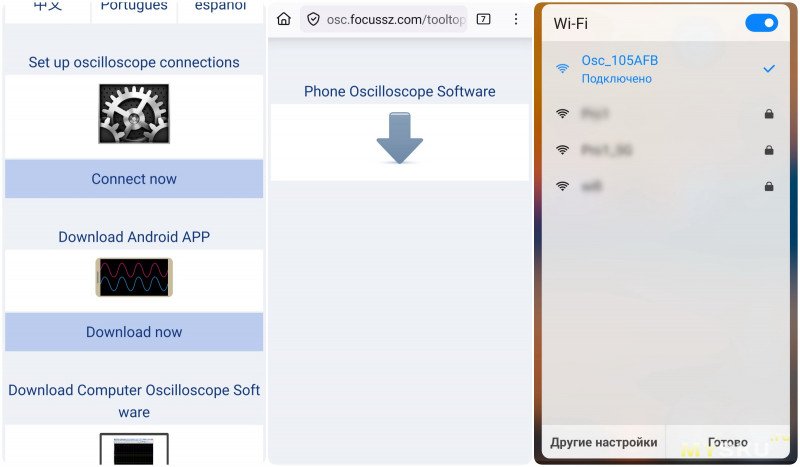

Скачал на планшет приложение (по QR коду из инструкции), размер меньше 1МБ (внезапно).

Красиво, наглядно, реагирует быстро, но ничего ж непонятно, плюс обрезает время (снизу слева) и вверху справа также что-то по идее что-то обрезает.

Запас — отличный, нужно доводить до ума. Не выводит параметры на экран и нет такой настройки. В остальном — красивое.

Работа полностью по Wi-Fi — и это интересное решение использовать любой планшет в качестве большого экрана к осциллографу и при этом не занимать ПК/ноутбук.

Этот вариант отложил «на потом». С телефоном ситуация такая же, но учитывая размеры экрана смысла не особо вижу, разве что расположить осцилл в одном месте, а «экран» в другом (на подставке или держателе).

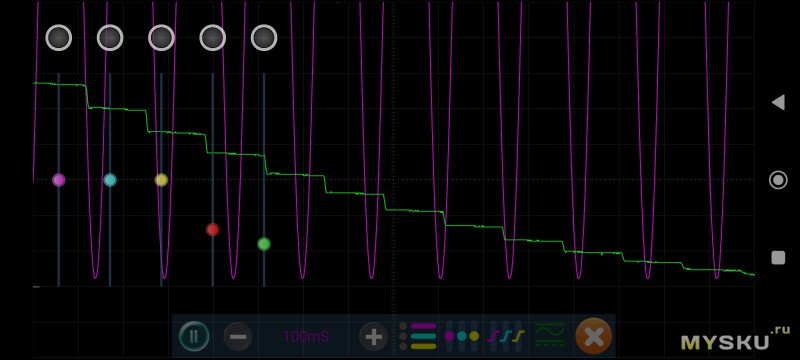

ещё несколько скринов (с телефона, с планшета такие же)

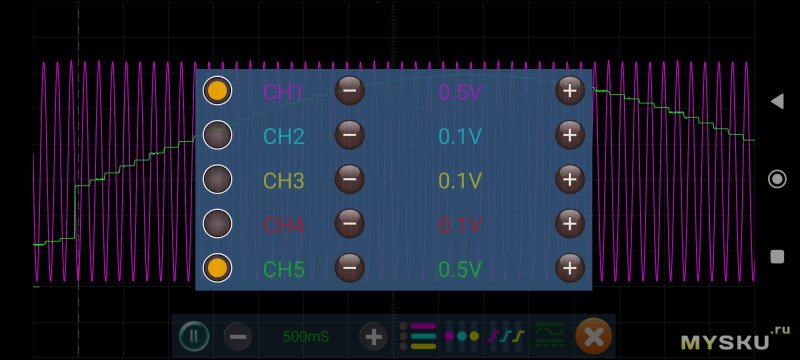

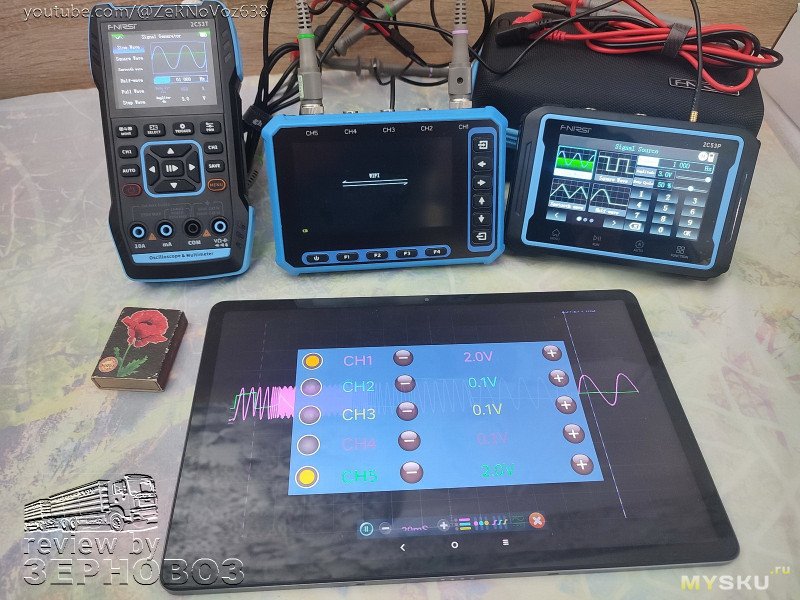

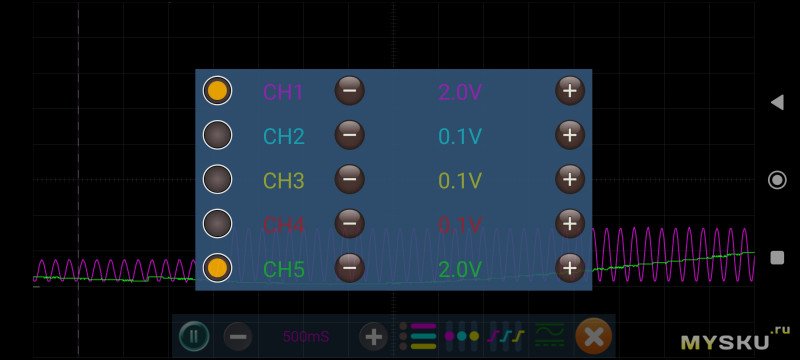

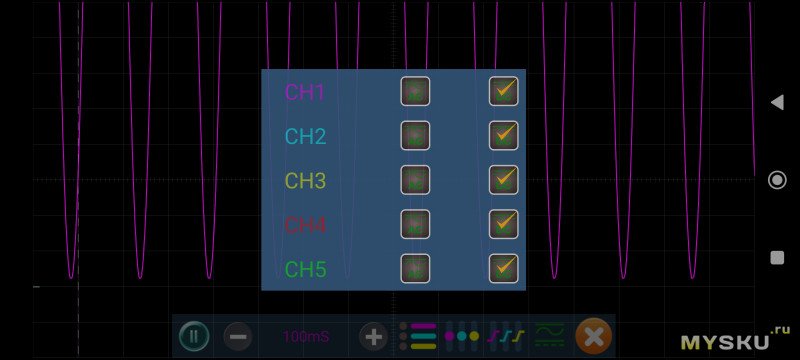

активность (или отображение) канала и вольты

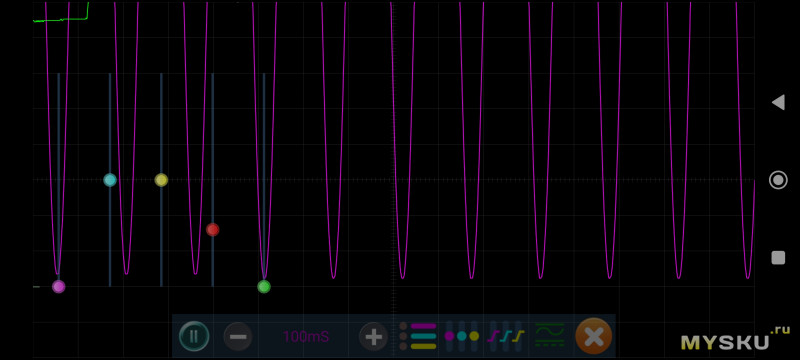

какие-то ползунки

типа настройка восходящего/нисходящего триггера

выбор AC/DC

ну и как-то вот так (догадайся сам), но красиво, да

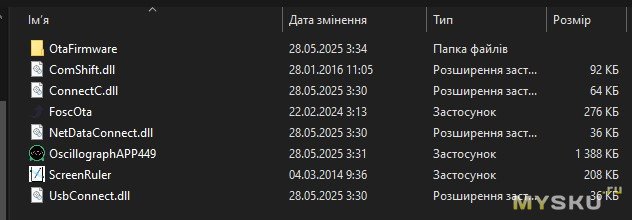

ну ладно, ПК так ПК, качаем, около 2МБ, работает без танцев с бубном, без установки итд, исполняемый файл, плаг енд плей

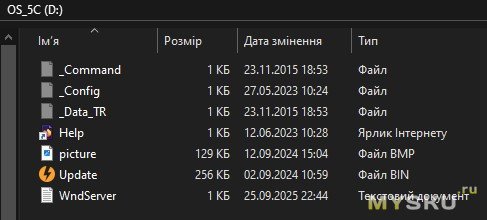

для начала подключаем кабелем, можно открыть что там доступно посмотреть внутри гаджета, есть даже какой-то скрин (не знаю как сделал)

Всё меню перечислять не буду — кому надо скачает и посмотрит, там всё очень просто и понятно.

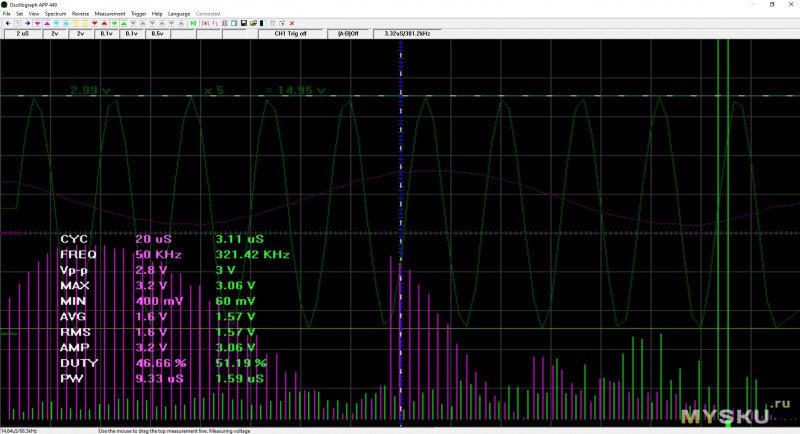

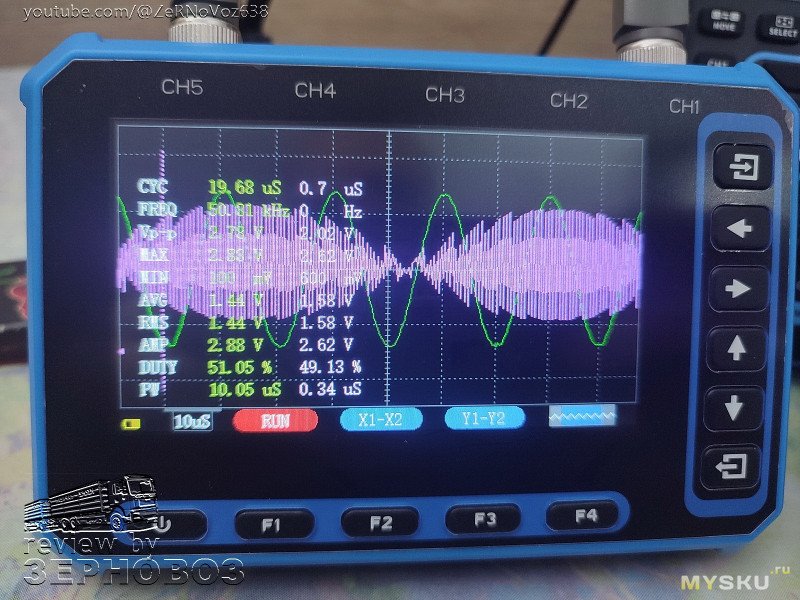

Пример отображения

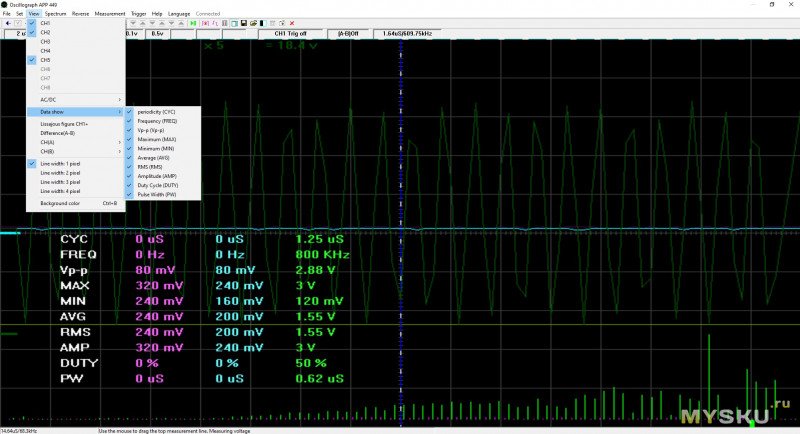

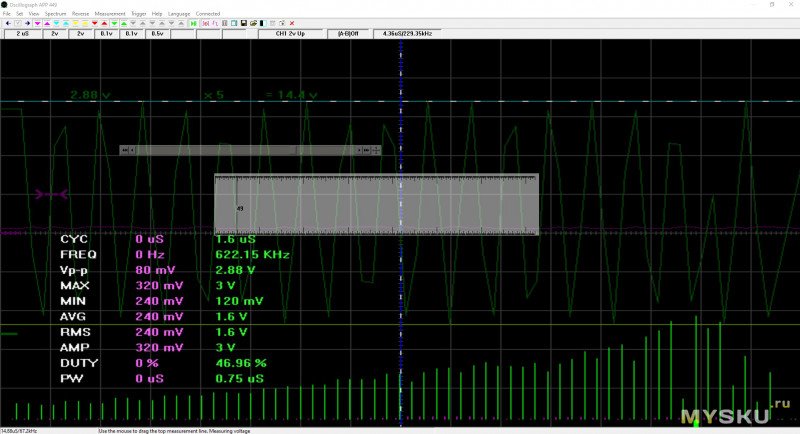

можно вызвать наэкранную линейку и проматывать кусок волны

Ещё тесты

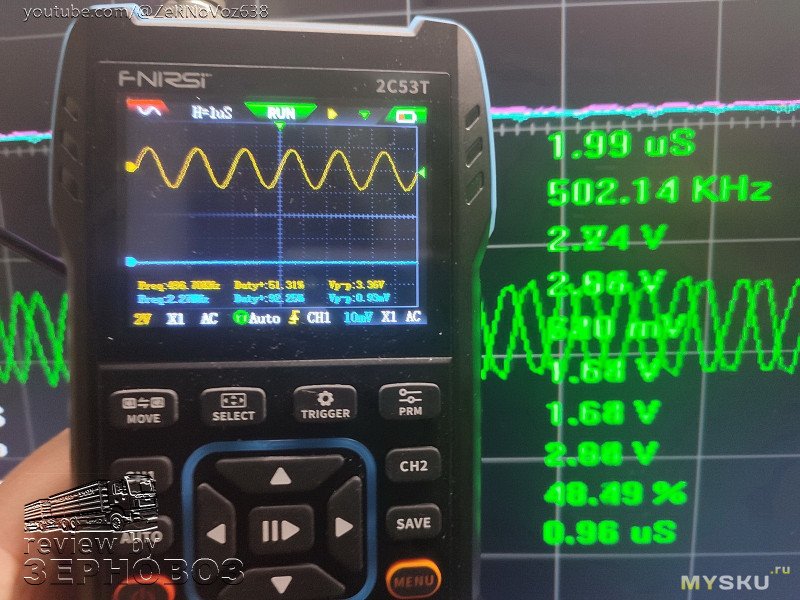

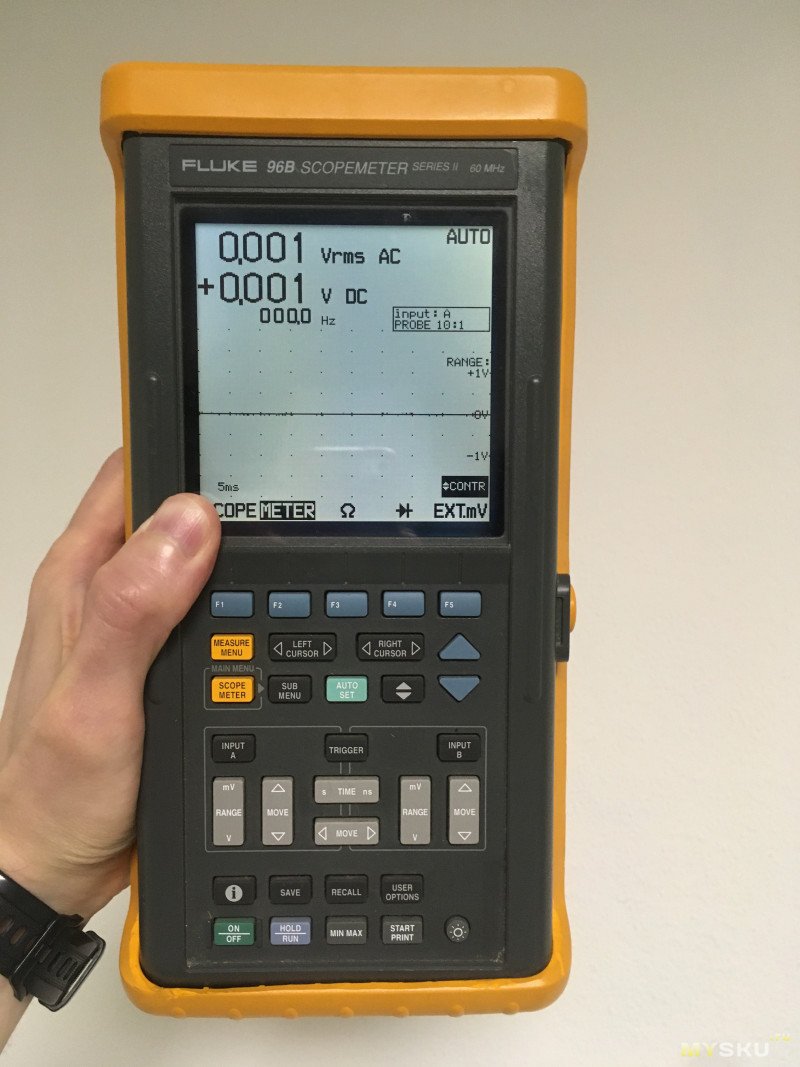

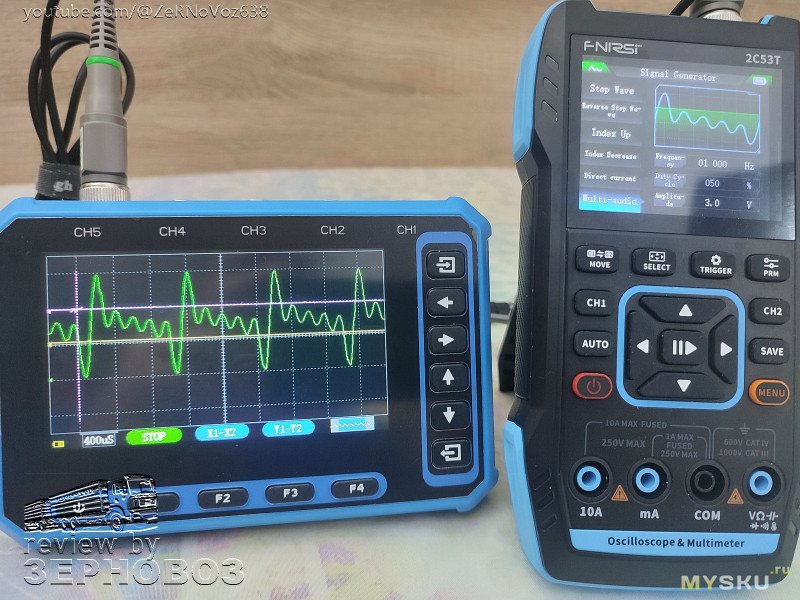

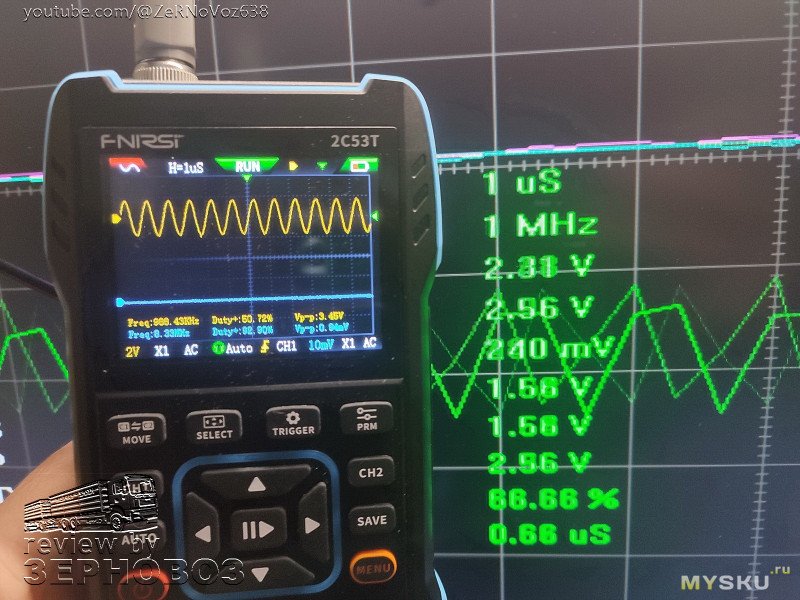

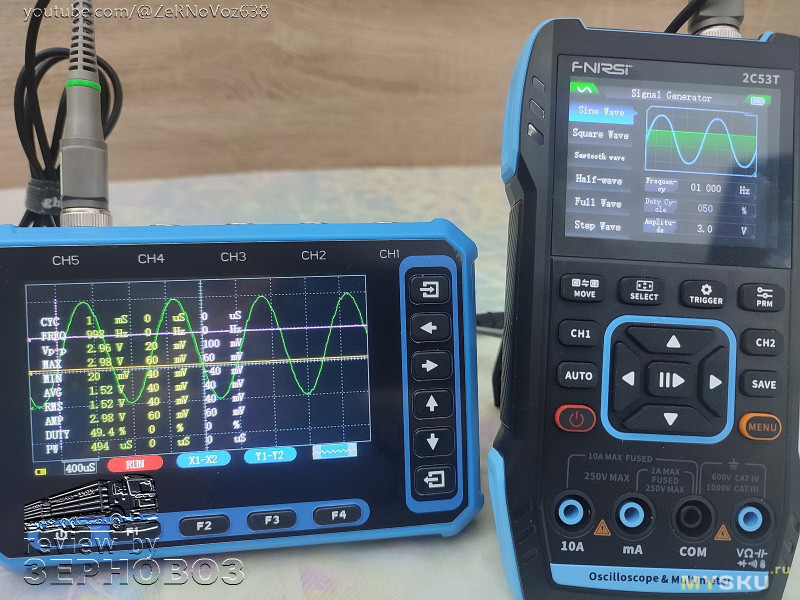

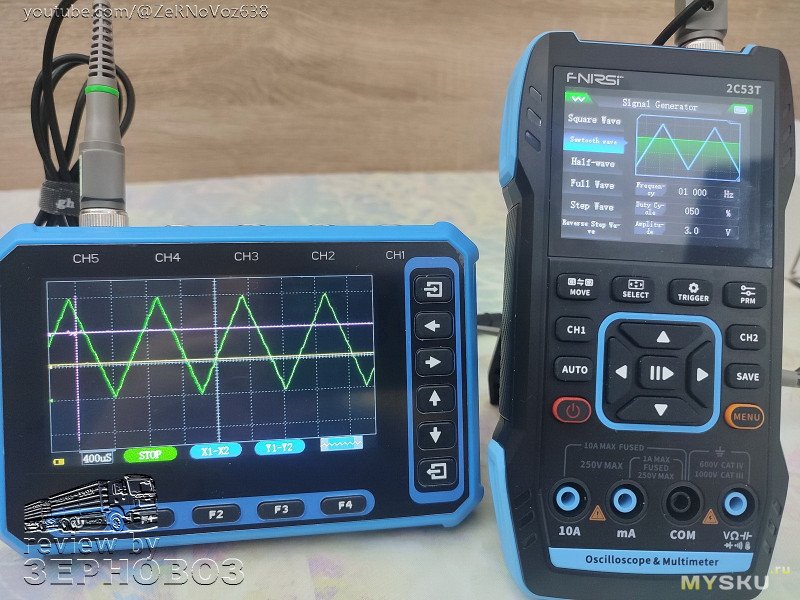

сравнение 500кГц и 1 МГц, разные осциллографы

экран компьютера и экран осцилла

но не забываем, что это 4" и условные 24"

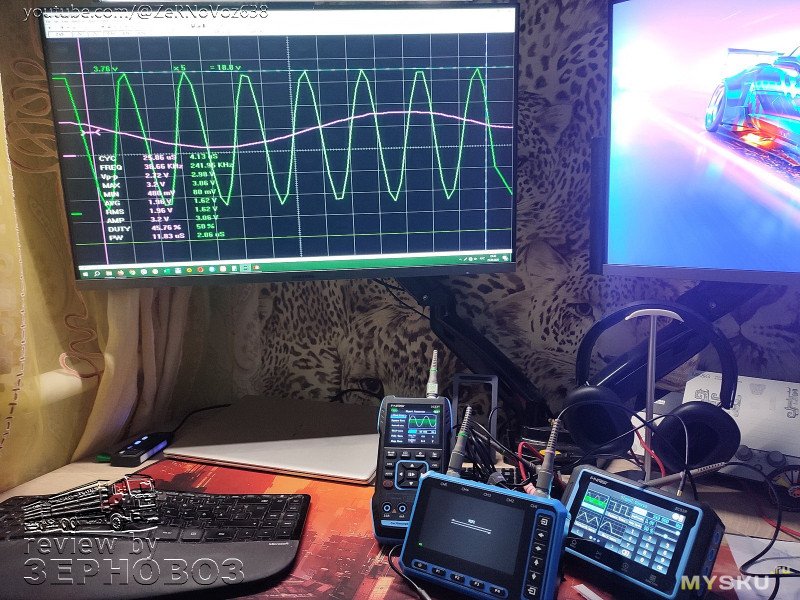

вид со стороны оператора

Выводы

AV TOOLTOP OS-5C – компактный 5-канальный цифровой осциллограф для измерения низкочастотных сигналов (до 1 МГц), с возможностью проводного и беспроводного подключения. Ориентирован на лабораторные, сервисные и полевые работы. Легко помещается в ящик стола или сумку с инструментами.

Wi-Fi версия с лёгкостью превращается в измерительную базу с выносным беспроводным экраном. И даже «проводная» чуть теряет в мобильности, но если не критично — то всё также нормально подключается к ПК/ноутбуку. Большой экран и более удобное управлениями настройками.

В сухом остатке, ЗА:
подключение по Wi-Fi / USB-C;
ПО для ПК и Android;
5 каналов;
IPS экран 4.3″;
съёмный 18650;
понятное меню и навигация.

На что обратить внимание:
полоса до 1 МГц;
кнопка Reset не аппаратная;
после сброса нужно повторять настройки;
нет хотя бы лёгкого чехла в комплекте;
ПО (для мобильных гаджетов) нуждается в серьёзной доработке;
ПО (для ПК) аскетично, но видимо так уж принято.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

ZeRNoVoz team благодарит магазин Banggood за возможность ознакомить читателей с относительно редким гаджетом (п18)

======
☕ Чтобы процесс покупки был интереснее действует код
code：BG1a71e6 действует действует для RU, UA, AZ, GE, KZ, KG, MD, UZ, AM

Плюс можно использовать купон allowance (применяется в корзине независимо от других скидок, т.е. суммируется с другими скидками). Собирайте поинты и доступные купоны.
Мини-инструкция.

Примечание: цена в топике указана на момент публикации.

======
