Мульти-измерительный инструмент FNIRSI-2C53P. Осциллограф. Генератор сигналов. Мультиметр

Добрался ко мне универсальный комбайн FNIRSI-2C53P в помощь недавно обозрённому FNIRSI-2C53T. Пока что классифицировать генеалогическое древо лично мне трудновато. Пусть эта модель будет обозначена как старший брат: потому что экран больше и круче, а также генератор на 10МГц. Устройство сочетает в себе функции двухканального осциллографа, мультиметра и генератора сигналов. В комплекте щупы/зонды и кейс для хранения.

Всё та же аппаратная архитектура FPGA+ARM+АЦП с частотой дискретизации 250 MS/s, аналоговой полосой пропускания 50МГц и встроенным модулем, который поддерживает измерения напряжения до ±400В. Есть функция сохранения и просмотра скриншотов формы сигнала. Сохранение результатов измерения мультиметром с отображением их на экране и попутно выводится некий график измерений.

Лёгкое, но длинное чтиво ©
Полная разборка присутствует

Структура обзора
Характеристики — Упаковка и комплект — Внешний вид — Разборка — Тестирование — Выводы — Код скидки

Характеристики

Model：FNIRSI-2C53P
Handheld 3in1 Oscilloscope Multimeter Signal Generator

Экран：4.3" (480х272) IPS, tempered glass, цветной, углы обзора отличные

Аккумулятор: 4000мАч 14.8Втч, зарядка 1.8А (5В, 9Вт)
потребление ок.770мА (если прикрутить яркость, то около 600мА, генератор добавляет около 50-70мА), т.е. должно хватить на около 5 часов

Параметры осциллографа

Каналы: 2, независимые (смотрите фото)
Частота дискретизации: 250MS/s
Аналоговая полоса пропускания: 50 МГц
Глубина хранения: 1 тыс. точек
Ω Импеданс: 1 МОм
Диапазон временной развертки: 10 нс-10 с
Вертикальная чувствительность: 10mV/div-10V/div (x1), resolution 8bits
Максимальное измеренное напряжение: ± 400 В
Режим триггера: AUTO/Normal/Single
Тип триггера: нарастающий фронт, спадающий фронт
Режим отображения: Y-T/Rolling/X-Y
Coupling Method: AC/DC
Математика: 8 Basic Operations + FFT
Waveform Screenshot Save/Export, Cursor Measurement, Infinite Afterglow

Параметры генератора сигналов

12 форм сигнала: синусоидальная волна, меандр (прямоугольная волна), пилообразная волна, полуволна, полная волна, положительная ступенчатая волна, обратная ступенчатая волна, постоянный ток, экспоненциальный рост, экспоненциальный спад, мультиаудио, синкер-импульс, волна Лоренца (sine wave, rectangular (square) wave, sawtooth wave, half wave, full wave, positive step wave, reverse (negative) step wave, DC signal, exponential rise, exponential fall, multi-audio, Sinker pulse, Lorentz wave)

Выходная частота: 0-10 МГц (sine wave 10MHz, other waveforms 5MHz)
Выходная амплитуда: 0.1-3 В
Output Duty Cycle: 0-100%

Параметры мультиметра
⚡ DC voltage: 1.9999V / 19.999V / 199.99V / 1000V (точность ±0.5%+3)
⚡ AC voltage: 1.9999V / 19.999V / 199.99V / 750.0V (точность ±1.0%+3)
⚡ DC current/AC current: 19.999mA / 199.99mA / 1.9999A / 9.999A (точность ±1.2(1.5)%+3)
Ω Resistance: 19.999MΩ / 1.9999MΩ / 199.99KΩ / 19.999KΩ  (точность ±1.5%+3)
1.9999KΩ / 199.99Ω (точность ±0.5%+3)
Capacitance: 999.9uF / 99.99uF / 9.999uF / 999.9nF / 99.99nF / 9.999nF (точность ±2.0%+5)
 / 9.999mF / 99.99mF (точность ±2.0%+5)

*Внимание: пределы и допуски почти идентичны модели 2C53Т

Температура: -55~1300℃ / -67~2372℉ (точность ±5.0%+2)

Diode: √
Continuity Test: √


Инструкция доступна на официальном сайте https://www.fnirsi.com/pages/support-and-downloads
(ctrl+F 2C53P)


Вес 360 г (кейс 230г)
Размер 145×98×35 мм

Упаковка и комплект

Коробка хорошая, подарочная, да и просто если для себя покупать приятная. В этом плане почти в каждом обзоре пишу, что фнирси идут верной дорогой.

Плюс в комплекте уже сразу идёт готовый жёсткий кейс и не нужно искать и подбирать размер — это также жирный плюс. Единственное, что именно у этого девайса, как по мне, настольное исполнение (не походное), поэтому кейс это просто бонус или облегчающий хранение фактор. Но всё же. Плюс он организует хранение тех же щупов и крокодилов. Плюс жёсктий, на два отделения, перегородка умеренно и мягкая и твёрдая.

Стандартная комплектация включает: щупы P6100 Probe 2шт., щупы для мультиметра,  кабель для генератора-крокодилы, дата кабель (втч. для зарядки), инструкция.

Инструкция есть в комплекте, не фоткал. На сайте присутствует вполне вменяемый файл пдф (ссылка в разделе Характеристики), в том числе присутствует перевод на русский. Плюс сейчас не проблема перевести файл онлайн на любой язык.

Щупы-зонды, крокодилы. Традиционно вполне вменяемого качества.

Упаковка от щупов P6100

разъём для крокодилов генератора мелкий, у модели 2C53T был стандартный BNC, разницы не заметил. Выполнен хорошо, сидит плотно и сам корпус штекера как гвоздь, жёсткий.

Кейс. По габаритам да и вообще — это тот же кейс от модели 2C53T, только ложемент под сам прибор сделали чуть другим. Кстати, могли бы сделать и универсальным.

Экран у гаджета большой. Перегородка мягка, но и жёсткая, защищает экран хорошо.

Внешний вид

Первое впечатление — это выносной экран осциллографа. Ну или портативный экран к осциллографу или что-то в этом роде. Но по сути — это полноценное самостоятельное устройство. Хотя лет… дцать назад это, действително, размер компактного экрана. Не более. И это круто.

Корпус. Большой, толстый пирог. По периметру (ну почти) резиновые вставки.

Пока не прочитал на сайте — был в полной уверенности, что здесь пластиковый экран. Пишут, что закалённое стекло. Но я всё-равно сторонник защитных плёнок. Родная не особо годится, а вот «как для планшетов», я бы купил и наклеил. Лучше как лучше, имхо.

Кстати, экран заявлен IPS, углы обзора хорошие. Хотя это уже блажь — задача этого устройства находиться перед носом наблюдателя в около-90° положении.

Откидная ножка могла бы быть и побрутальнее. Но если не усердствовать по приложению силы, то вполне нормальная. Ходит туго (пока новая), в сложенном состоянии не совсем фиксируется (отходит на 5мм), но в рабочем положении достаточно туго держит угол.

Физическая кнопка всего одна — включения/выключения. И это печально Лично для меня. Я сторонник физических кнопок. Консервативен, так сказать.

Кнопку вкл традиционно нужно удерживать несколько секунд для включения и также для выключения прибора. Есть некая защита от случайного выключения если кратко нажать кнопку — после этого нужно подтвердить выключение на экране либо повторно нажать и удерживать кнопку вкл/выкл.

Разъёмы для щупов мультиметра. Почему не покрашен чёрным COM — загадка.

у того же 2C53T с этим проблем нет

Разъёмы для щупов-зондов осциллографа и генератора находятся на верхнем торце.

Ещё несколько фоток для понимания размеров и сравнения экранов.

упомянутые противоскользящие и амортизирующие бамперные вставки

С первого взгляда кажется, что не хватает органов управления. Но буквально за пару часов привыкаешь к новому управлению и всё делается почти на автомате — меню достаточно продуманное и простое, есть мелкие косяки, но то уже такое. Вот прям хотя бы кнопку «домой» сделать физической и вынести на правую (огромную, толстую) грань. А выбор режимов мультиметра — генератора- осциллографа — настроек также продублировать небольшими физическими кнопками над экраном. Имхо.

Разборка

Благодарю инженеров, что делают свои гаджеты разборными. По крайней мере те, что ко мне попадают в руки. И волки сыты и… защёлки целы.

Откручиваем шурупы, аккуратно… очень аккуратно проходим медиатором. Там буквально несколько защёлок. Большая часть корпуса и так прекрасно держится за счёт трения резиновых вставок.

Теоретически начинать медиатором лучше отсюда.

И далее двигаемся вот сюда

Аккумулятор. Маркировка, что настоящие 4000мАч. Такими темпами и до «10000мАч в мультике» уже рукой подать.

Добавлено: замер ёмкости и динамики заряда, до около 70% заряжается током 1.8А за 80 минут (чуть менее 1.5 часа) и далее ток зарядки плавно снижается до 0.44А и идёт дозаряд в течение ещё 60 минут. Т.е. полный заряд за чуть менее чем 2.5 часа. Всего залито 17.3Втч, с учётом потерь преобразований и нагрева — заявленные 14.8Втч вполне просматриваются.

Общий вид на внутренности. Компоновка, так сказать. Она свободная.

Уже слышу вопросы из зала:
— где место под 18650?
— почему не сделали тоньше?

приз за лучшее рац.предложение уходит представителям фирмы Noklo N95:
— добавить антенну, динамик и модуль приёма тв-сигнала...

Дизайнеры перестарались — предохранителей вот прям в таком виде, так сказать «в пешей доступности» не обнаружено.

Картинка похожая, но не такая

EG4S20BG256

Чипы затёрты, но почему бы им не оказаться братьями Artery AT32F403 как у того же FNIRSI-2C53T (с подобными характеристиками)

high-performance microcontrollers, powered by 32-bit ARM® Cortex®-M4 core, apply advanced process to achieve 200 MHz computing speed. The embedded single precision floating-point unit (FPU) and digital signal processor (DSP), rich peripherals and flexible clock control mechanism can meet an extensive range of applications. The superior memory design supports up to 1 MB Flash memory and 224 KB SRAM, with the excellent Flash access zero wait feature far beyond the same level of chip industry

Порты и обвязка для мультиметра

Goodix GT911, поддержка 5 касаний, Report rate: 100Hz, Outputs touch coordinates in real time и прочее.

Блок генератора/осциллографа экранирован (смотрите фото выше). Обвязка под экраном.

Контроллер зарядки iP5306. Отмечу, что теперь заряд идёт током 1.8А, что положительно сказывается на скорости зарядки. Понятное дело, что это скорее всего не лучшее предложение для самого аккумулятора, но тут уж приходиться выбирать — быстро или долго. Напомню, что у модели 2C53T аккумулятор 3000мАч, но и зарядка током 615мА (почти такой же как и потребление самого прибора, с небольшим запасом).

Попутно отклеиваем защитную плёнку (случайно обнаружена)

Замер потребления. Почти в любых режимах потребляет около 750-800мА, но это на максимальной яркости. Если снизить до минимума, то 600мА. Генератор добавляет около 50-70мА потребления. В теории должно хватить на около 5 часов работы.

В моменты запуска вычисления осциллограммы (кнопка AUTO) ток потребления кратковременно поднимается до 1А и может даже чуть больше. Но это длится считанные секунды.

Тестирование

Совсем кратко о меню:
— основных 4 пункта: осциллограф — генератор — мультиметр — настройки;
— подменю простые и понятные;
— назначение кнопок также простое и понятное;

MENU — из любого положения выбрасывает на главный экран
RUN — запускает измерение
AUTO — автоопределение параметров/пределов/измерение
FUNCTION — подменю или доп.настройки

Плюс в каждом из основных меню можно тыкать в определённые (и интуитивно понятные) области для входа в дополнительные настройки.

• Внимание!!! При одновременном использовании обоих каналов зажимы заземления двух датчиков должны быть соединены вместе. Категорически запрещается подключать клеммы заземления двух зондов к разным потенциалам, особенно к разным концам питания устройств высокой мощности или 220 В, так как это может привести к повреждению осциллографа путем короткого замыкания внутренних линий, поскольку оба канала имеют общее заземление.
• BNC-разъем осциллографа выдерживает максимальное входное напряжение 400 В. Категорически запрещается производить работы с напряжением превышающее 400 В, при установленном делителе в положении 1X.
• При зарядке необходимо использовать отдельный блок питания. Категорически запрещается использовать в качестве источника питания тестируемые устройства или USB-порт, так как это может привести к короткому замыканию линий заземления во время тестирования, что приведет к повреждению устройства.
• Перед использованием, пожалуйста, проверьте, не повреждена ли изоляция вблизи корпуса и его интерфейсов.
• Во время измерений держите зонд за защитный колпачок.
• При измерении цепей не прикасайтесь ни к одному из входных разъемов.
• До начала изменений все тестовые зонды и электрические соединения должны быть подключены.
• Если напряжение постоянного тока измеряемой цепи превышает 36 В или напряжение переменного тока превышает 25 В, то вы должны быть внимательны для предотвращения поражения электрическим током.
• При низком заряде аккумулятора, отобразиться всплывающее окне и вам будет предложено произвести зарядку устройства, чтобы избежать влияния на качество измерений.

Настройки

Начнём с самого простого пункта меню. Всё уместилось на одном экране. Но это только так сказать «глобальные настройки». В разных режимах есть свои доп.настройки (о них ниже).

Язык, яркость, громкость (довольно громко пищит), тема (жёлтая, синяя), режим по умолчанию при включении (удобно, если чаще всего нужен какой-то определённый).

Добавлено: в инструкции присутствуют пункты, которые ещё «не дописали» в код самого устройства, не нашёл где посмотреть номер прошивки (последняя на сейчас это 2C53P Firmware_V1.8.zip), и доступ к внутренней памяти не требует никаких действий — просто выключаем устройство и подключаем к ноутбуку/пк и нажимаем кнопку вкл.

Шрифт русского «вырвиглаз» или «лесенка». Кто тебя выдумал? Звёздная страна? Где же вы, где же вы — счастья острова? ©. Кто выдумал добавить этот шрифт в прошивку — тому пятёрка за юмор и двойка за удобство и наглядность. Оставляем английский. Врочем, читать здесь особо нечего, поэтому разницы особой нет.

Для примера вот так выглядят желтая и синяя темы, а также разные языки. Пила… часто, много и с кем попало.

Генератор

По умолчанию выключен (привет 2C53T), удобно включается и выключается кнопочкой справа вверху. Более того — включается и выключается в режиме осциллографа, что также жирный плюс. Ещё и задействованная форма сигнала отображается в этом самом прямоугольничке.

Генерируемых форм много, разные. Быстрая установка частоты, вольт и заполнения. Помним, что 10МГц это только для синуса, для остальных 5МГц. Если наберёте больше, то автоматом сбрасывает на 10МГц. Кстати, можно набрать 10МГц и запустить меандр или пилу или что угодно, но получиться всё-равно синус, по крайней мере так слышат сигнал и сам прибор и его сородичи.

Все формы волн не фотографировал. Плюс есть нюанс, что не все меандры одинаково квадратны. Синусоида лучше всех.

5МГц

5МГц

100кГц

10МГц

8555 МГц

1111МГц

пила на 1111МГц уже вполне себе пила, а не синус

reverse (negative) step wave

Осциллограф

Кто сказал что сапожник без сапог? Психиатр и тот вполне диагностирует себя сам (но это не точно).

Если поднять частоту до 10МГц, то без проблем, хотя в инструкции сказано что так нельзя

Меандр на 5МГц, найди 10 отличий

Можно зайти в меню и добавить выводимых на экран показаний

Мультиметр

Напомню, что 20000 отсчётов (как бы 19999)

Волшебный режим для новичков — авто. Работает довольно быстро.

Но в левом верхнем углу нажимаем GEAR и вот мы уже «почти» в ручном режиме.

Конденсатор

резистор

ещё

светодиод

сопротивление «золотых рук»

напряжение акка электролобзика

случайно попавшийся акк 18650

термощупа в комплекте не было, похоже показывает температуру по палате

Ну и напряжение в розетке, куда ж без него. Сегодня почти норма

прогреваем нагрузку, ток 100мА

добавим жарку

слушаем космический ветер

крутим ручку радио, 115.66ФМ

Выводы

Игрушка не из дешёвых, почти сотка набегает. С другой стороны большой экран 4.3", мультирежим осциллографа на 2 канала по 50МГц, генератора до 5/10МГц и мультиметра на 20000 отсчётов. Всевозможный обвес в виде генерации разных форм волн, математические функции сложения и наложения осциллограмм, память и история показания мультиметра. О таком приборе в своём детстве я не мог мечтать, потому что тогда это была фантастика сынок. Да и сейчас он мне кажется каким-то запредельным.

В плюсы полностью понятное и интуитивное меню, различные авто режимы — т.е. включил и просто пользуйся, даже изучать ничего не надо. Не считая общей теории. Плюс кейс, щупы, крокодилы. Довольно быстрая зарядка. Удобное включение/отключение генератора.

Традиционно мегагерцы не так радужны как в описании, но что уж есть за эту цену.

Закалённое стекло также порадовало. Ещё бы сразу защитное в комплект, явно же не более 0.5$ на опте, а может и вообще 10 центов.

Сенсор работает чётко. Вообще без нареканий. Поначалу думал, что будет не удобным. Привыкаешь очень быстро. Но я консервативен — мне бы физические кнопки… хотя бы частично.

В итоге получился в некотором роде брат для модели 2C53Т. Экран больше, форм-фактор другой, но функционал очень похож. Правда здесь генератор на голову выше.

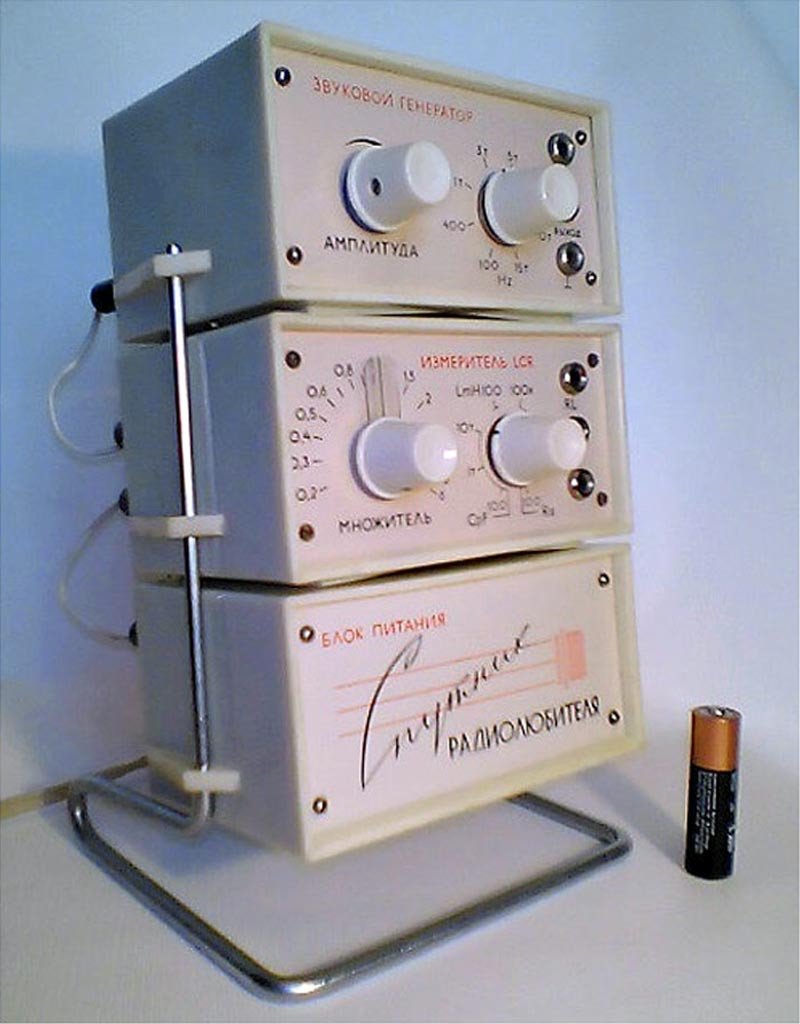

Повторю свой вывод из предыдущего обзора: в коробке стартовый универсальный пак для радиолюбителя, с довольно взрослыми характеристиками и лично для меня пока что это уже более чем предел мечтаний.

/
Благодарю, что дочитали до этих слов.
Если есть вопросы – пишите, постараюсь ответить.
Всем тепла, мира и здравомыслия!

======
