Активная система охлаждения телефона GameSir FX5

Данный комплект создавался под геймпад GameSir X5 Lite, обзор которого был не так давно, но возможно он подойдет и для других моделей. Система охлаждения построена на элементе Пельтье. Со стороны телефона образуется холодная зона, вплоть до минусовой температуры, а с обратной стороны горячий радиатор обдувается встроенным вентилятором. Есть два варианта питания: от сети и от съемного аккумулятора. Геймпад у меня уже есть, а значит проблем с тестированием быть не должно.

Характеристики

Совместимые контроллеры: Контроллеры серии X5
Способ установки: Защелкивается на выдвижную штангу контроллера
Режимы работы: Тихий (7.2Вт) / Средний (8.9Вт) / Разгон (10.6Вт)
Питание
Проводное: Type-C разъем (требуется адаптер 5В/3А).
Беспроводное: питание от входящего в комплект аккумулятора с магнитной фиксацией.
Размер охлаждающей пластины: 25мм * 25мм
Емкость аккумулятора: 3000 мАч
Размеры: 78*54*48.55 мм (Кулер: 78*54*28 мм; Аккумулятор: 74.3*50*23.2 мм)
Вес нетто: 154 г (Кулер: 77 г; Аккумулятор: 77 г)

Распаковка и внешний вид

Комплект приходит в упаковке с ярким информативным принтом.

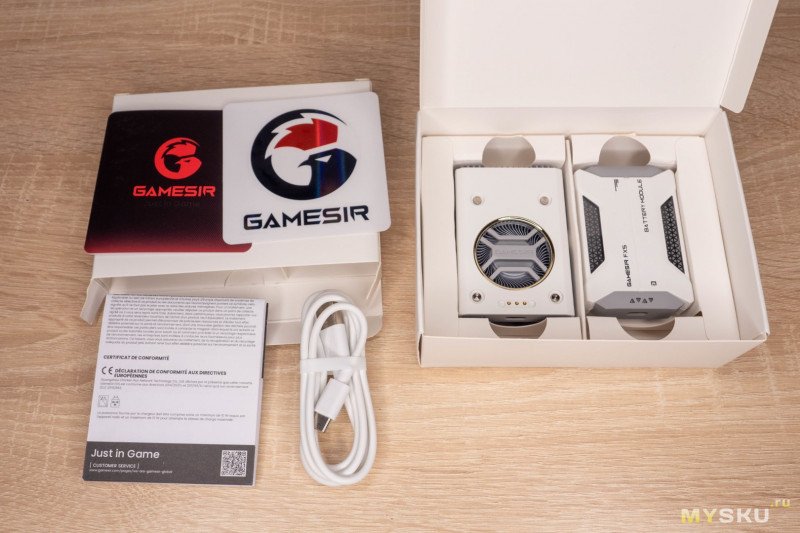

В комплекте основной модуль охлаждения, аккумулятор, Type-C кабель для питания или зарядки, инструкция, гарантийный талон и фирменная наклейка.

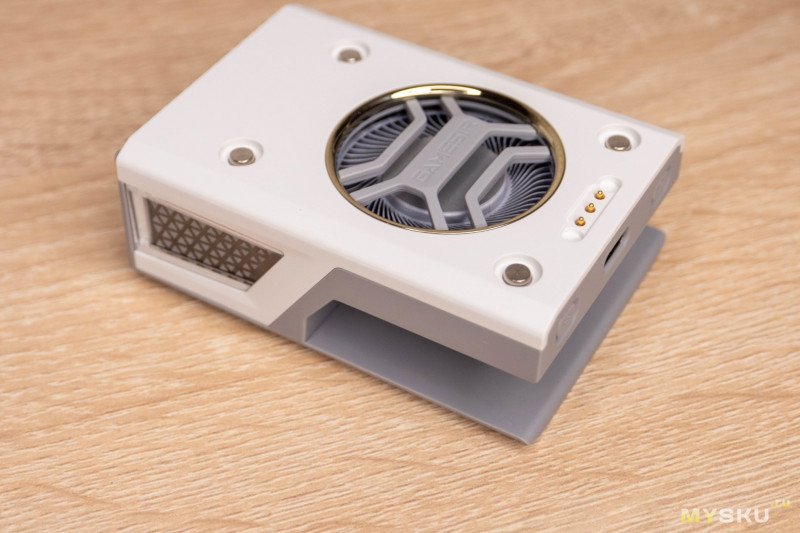

На лицевой стороне кулера расположено вентиляционное отверстие для забора воздуха, три контакта для подключения батарейного модуля и четыре магнита для его надежной фиксации. С обратной стороны находится металлическая пластина размером 25х25мм, которая и будет охлаждать корпус телефона.

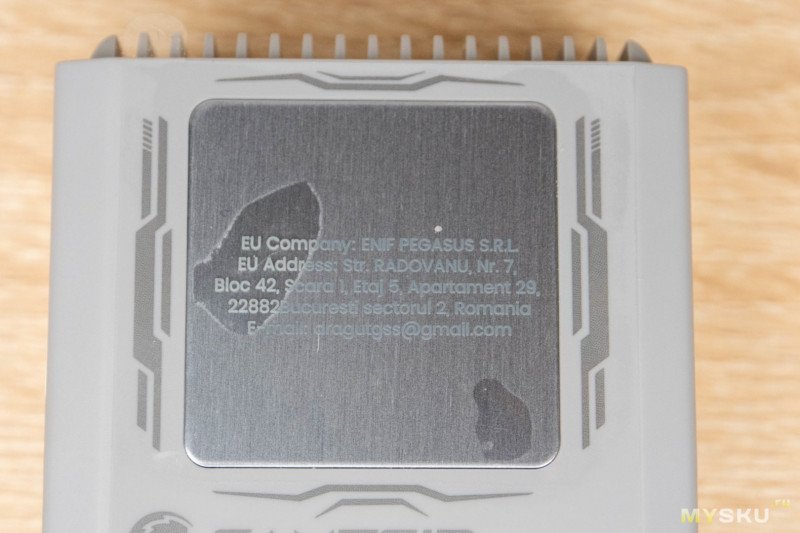

Вот поближе все надписи. В характеристиках указано, что нужен блок питания 5В 3А.

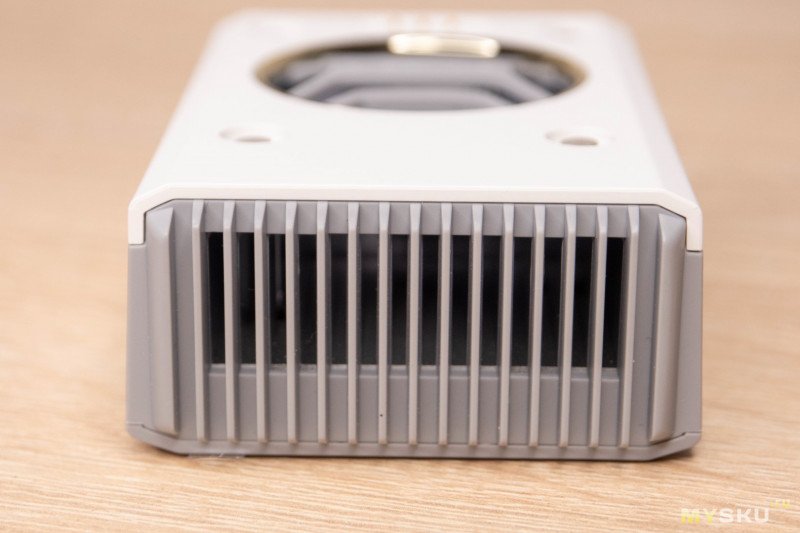

В нижней части видны две кнопки управления и разъем питания Type-C. После охлаждения радиатора, теплый воздух выходит через верхние вентиляционные отверстия.

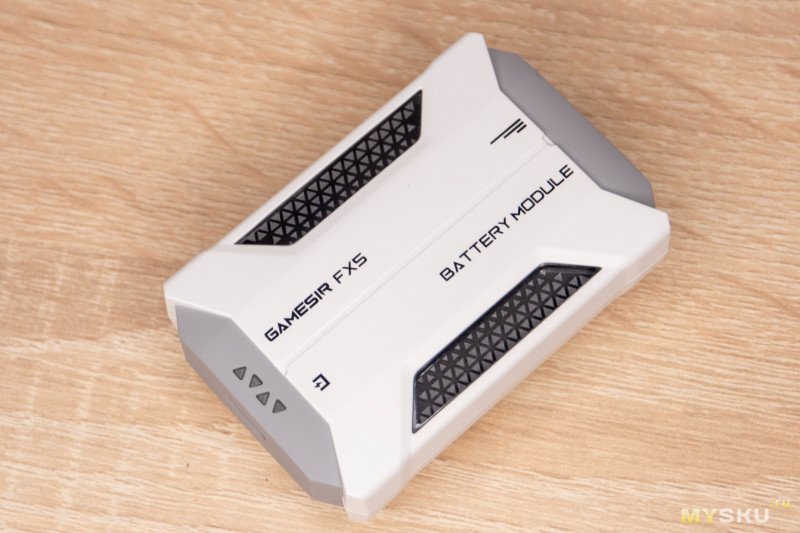

Батарейный модуль по форме, размеру и дизайну похож на основной.

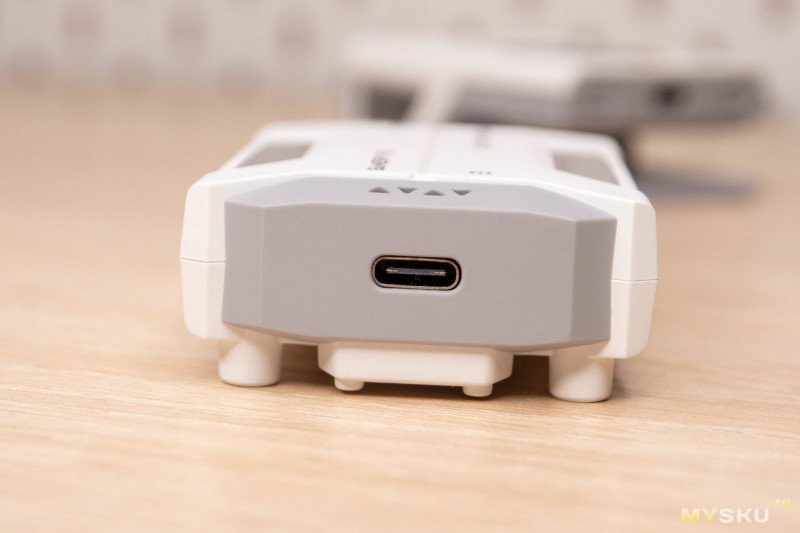

В нижней части имеется только разъем Type-C для зарядки.

Тестирование

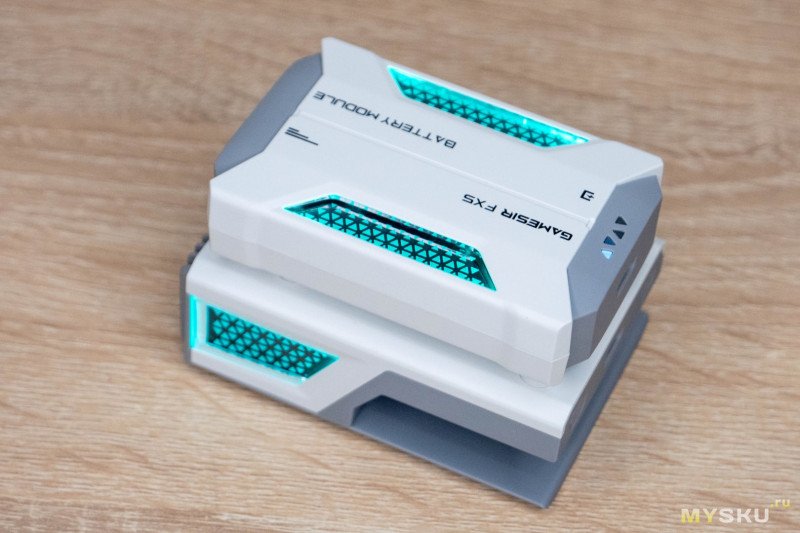

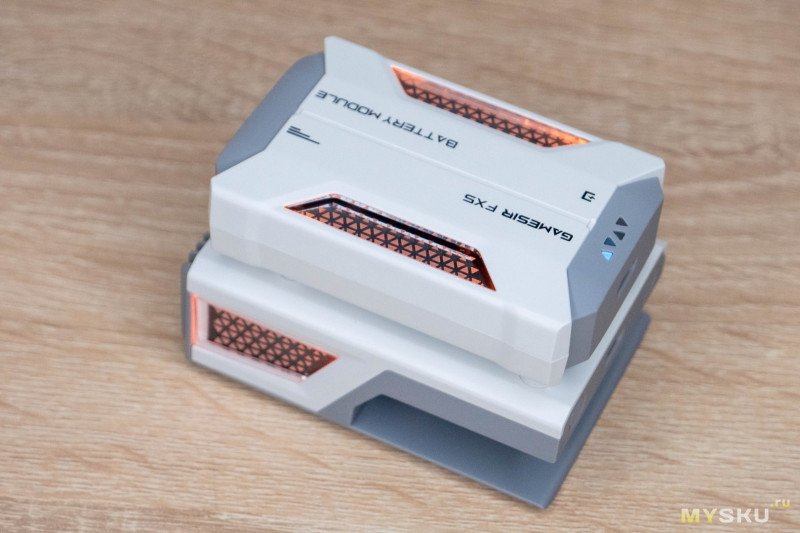

Про поднесении аккумулятора к кулеру происходит магнитная стыковка и система автоматически начинает работать. При нажатии на кнопку выбора режима, цвет меняется с зеленого на синий и оранжевый.

В тихом режиме потребление составляет 1.8А или 9.3Вт.

В среднем нагрузка поднимается до 2.15А или 11.8Вт

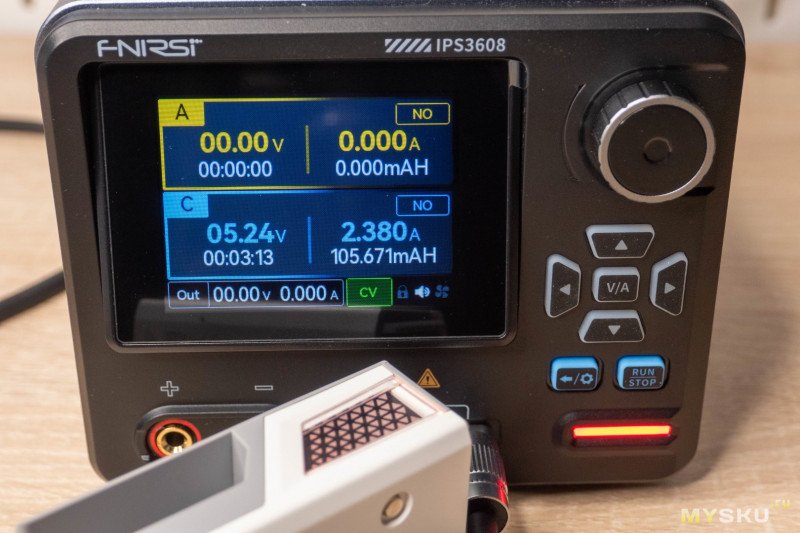

В режиме «Разгон» ток достиг 2.38А, что дает 12.4Вт

Занятно, что характеристики я брал с официального сайта и там значения ниже, а в Бэнггуде ближе к полученным: Silent Mode (9.7W), Extreme Cold Mode (11.5W), and Overclocking Mode (12.6W).

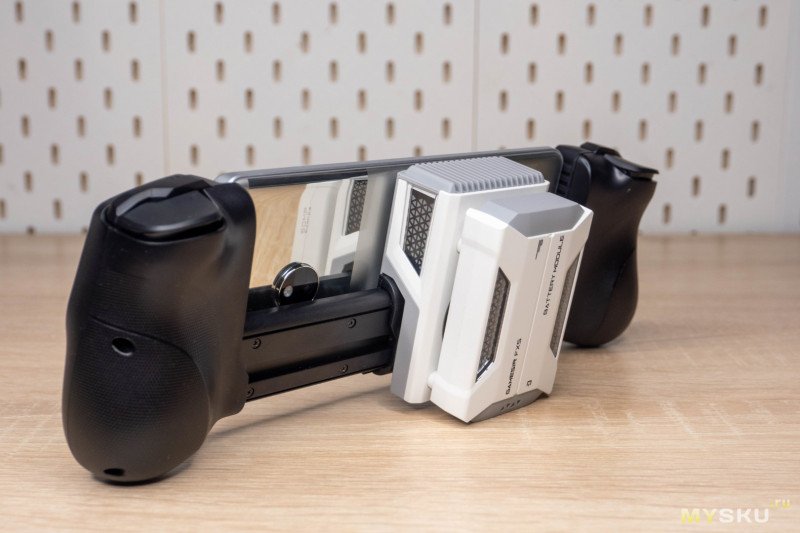

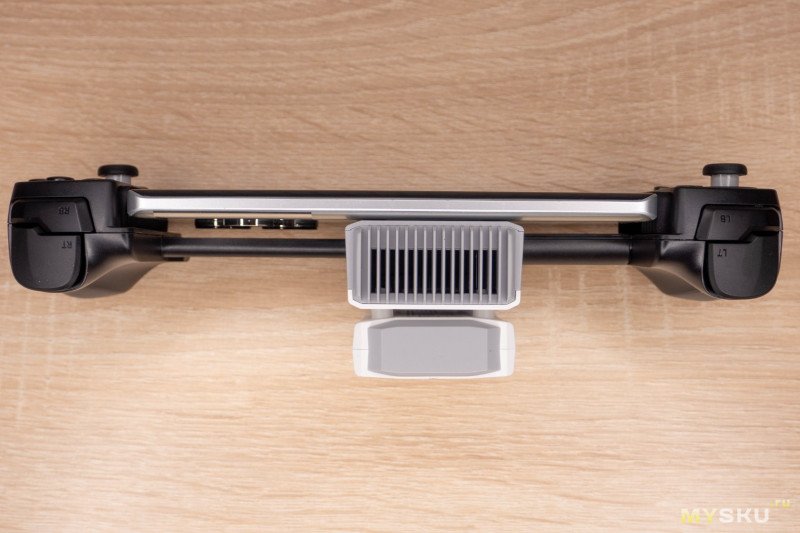

Ну и вот так этот «бутерброд» выглядит в сборе с геймпадом. На своё место стал отлично, благодаря силиконовым вставкам держится крепко и для смещение нужно приложить приличное усилие.

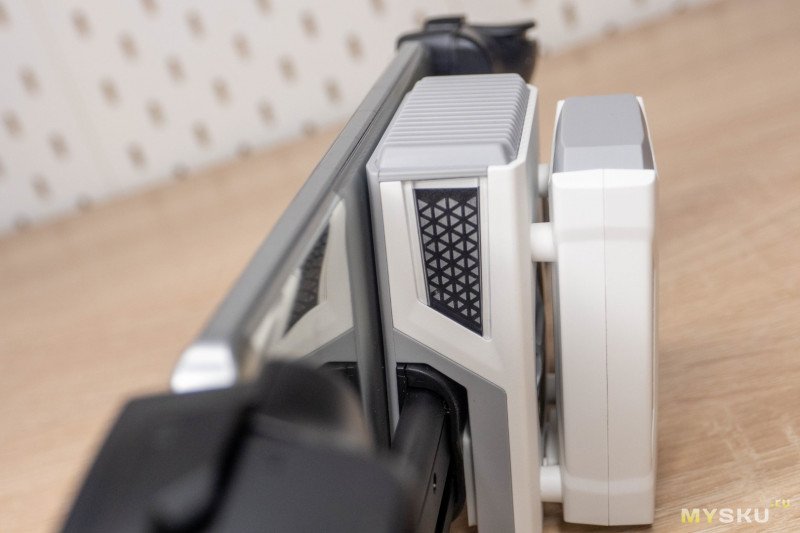

Телефон к рабочей зоне прижался плотно, воздушного зазора визуально нет.

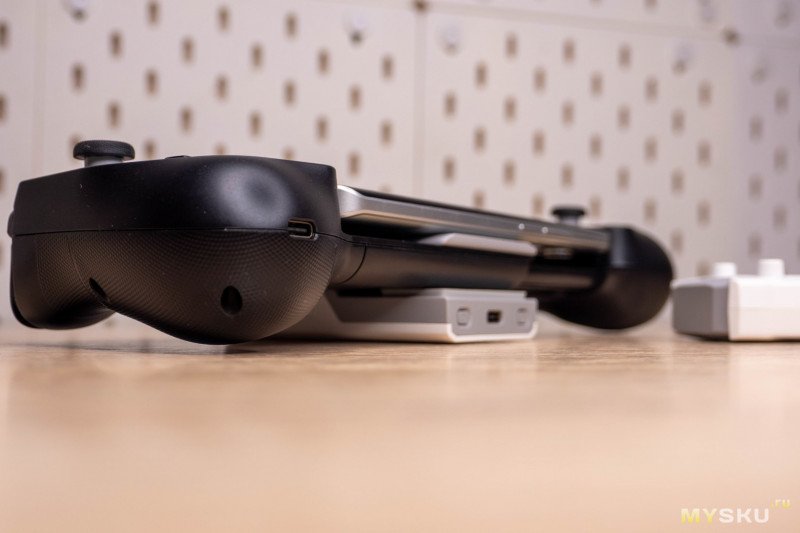

А вот с размерами корпуса как будто немного просчитались. Если положить геймпад на ручки, они не достают до поверхности стола и красивый белый кулер будет царапаться при такой эксплуатации. Правда при установке аккумулятора сборку можно ставить вертикально, но всё же.

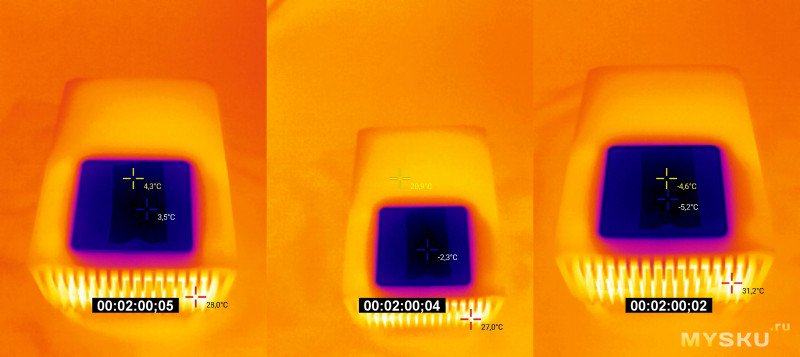

Я тут записал кучу гифок, но потом понял, что нет смысла растягивать обзор и можно просто показать результат охлаждения пластины за 2 минуты работы в разных режимах. В центре блестящей пластины наклеил черную изоленту. В первом температура за 2 минуты снизилась с 25°C до 3.5°C, во втором до -2.3°C, в третьем до -5.2°C. Неплохо, но нужно учитывать, что у современных мощных телефонов довольно высокое тепловыделение под полной нагрузкой.

Сначала для теста использовал игры, но имеющиеся у меня не нагружают систему по полной, да и если использовать телефон, данные искажаются. Так что просто запускал 20 минутный стресс тест.

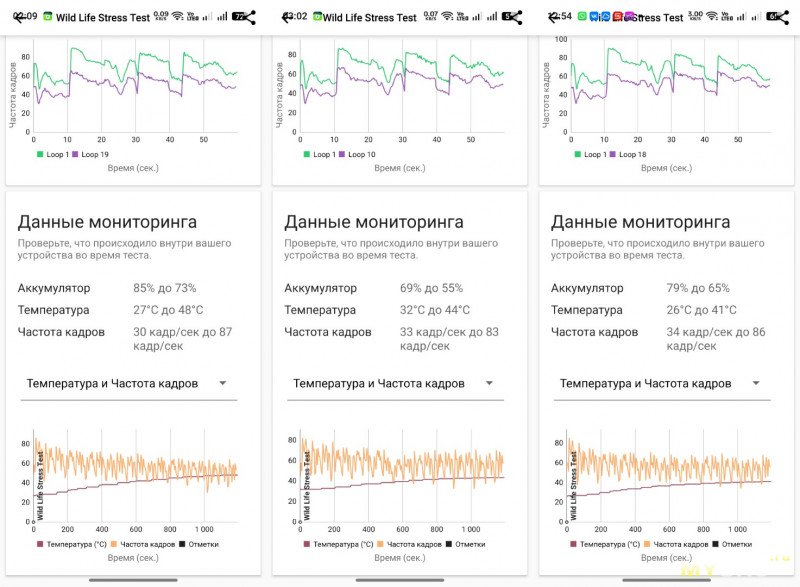

На первом скриншоте активное охлаждение было отключено. Температура успела подняться с 27°C до 48°C. При активации «тихого» режима охлаждения финальная температура снизилась до 44°C, правда и стартовала с 32°C(не дал остыть как следует). Ну и в режиме «разгон» максимальный показатель упал до 41°C. Насколько я понял, это температура не процессора, т.к. в других программах она была гораздо выше.

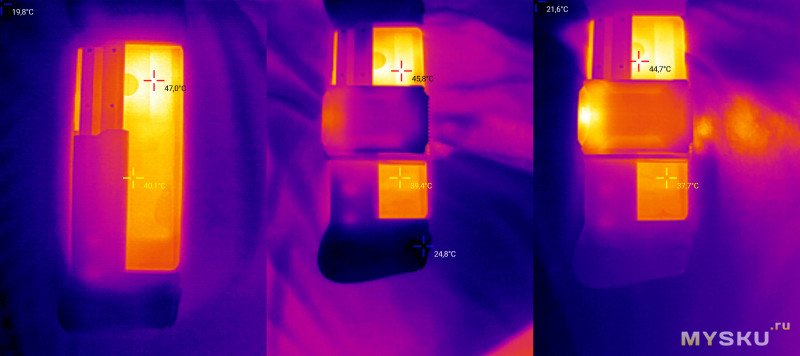

Ну а так грелся корпус. Без охлаждения максимальная температура достигала 40-47°C, с минимальным принудительным охлаждением снизилась до 39.4-45.8°C и с максимальным до 37.7-44.7°C. При этом зона с максимумом сместилась к хромированному ободку камеры, так что возможно последнее измерение было не совсем корректным. Тактильно экран казался заметно прохладнее, но измерять температуру стекла несколько проблемно.

Итоги

Работает ли активное охлаждение? Да, тут нет никакого колдунства. Элемент Пельтье забирает тепло с одной стороны и отдает его на радиатор с другой, а он в свою очередь охлаждается вентилятором. В моем случае при максимальной нагрузке удалось снизить внутреннюю температуру с 48°C до 41°C, внешне телефон тоже стал немного прохладнее. Более слабое железо будет охлаждаться еще эффективнее, да и материалы задней крышки сильно будет влиять на теплообмен. Но с другой стороны, пользуясь геймпадом я всё равно не касаюсь телефона и его нагрев не доставляет мне дискомфорта.
