LCR-метр (измеритель иммитанса) с измерителем внутреннего сопротивления батарей ZOYI ZT-DQ02

Новый интересный комбайн от фирмы ZOYI — RLC-метр с измерителем внутреннего сопротивления батарей. Сразу хочу предупредить, что знания полученные в политехе на данную тему давно и успешно забыты, поэтому обзор будет не совсем профессиональный, ну или совсем не профессиональный. А вот прибор — крайне интересный, и я удивлен что обзоров на него как-то мало.

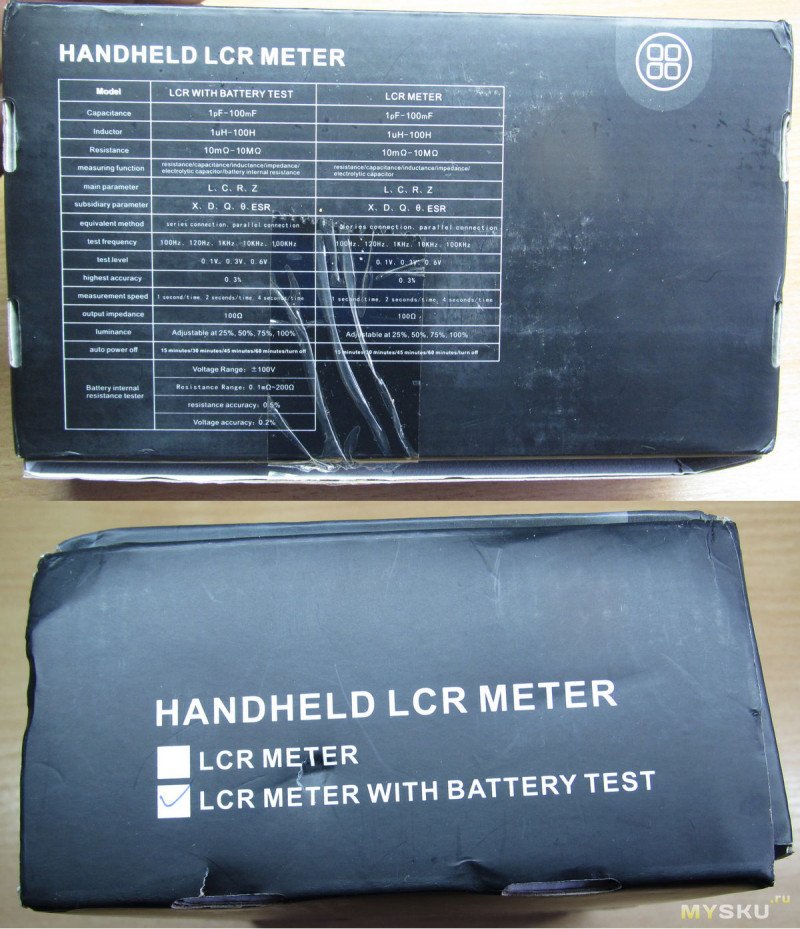

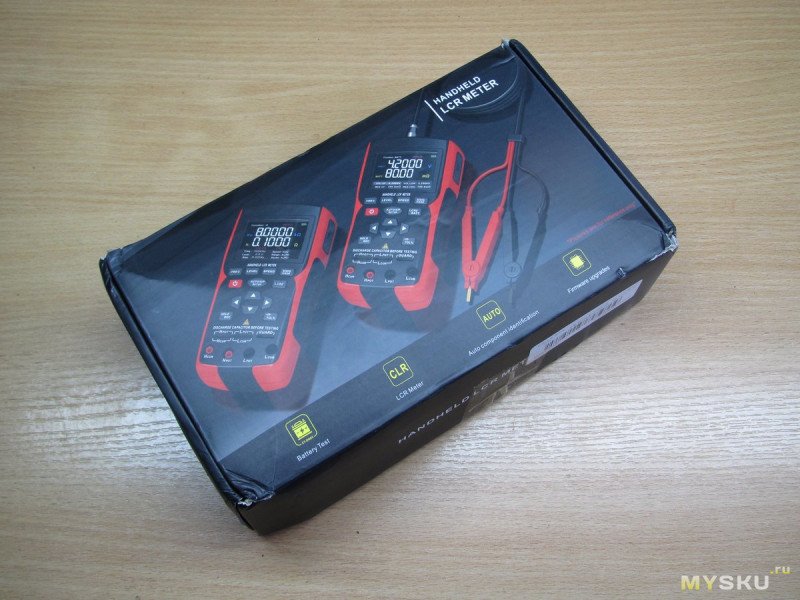

Упаковка и внешний вид

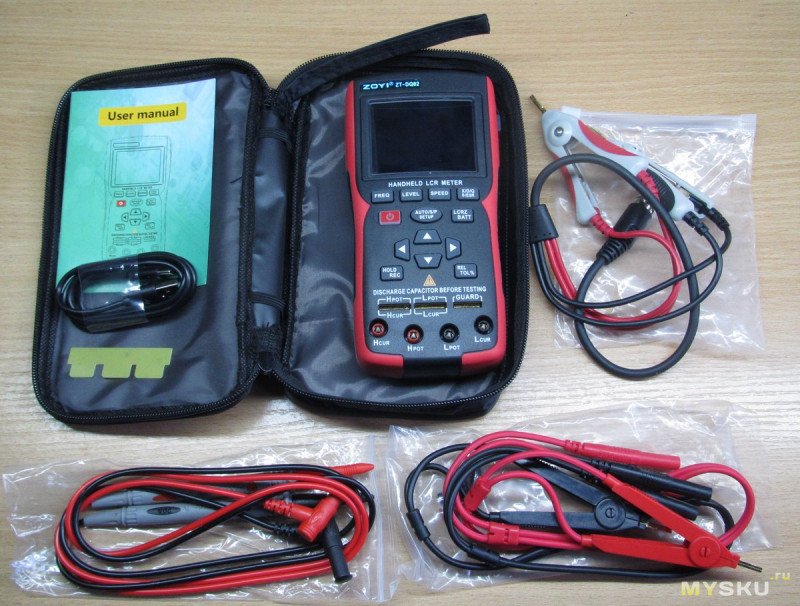

Комплектация: сам прибор, инструкция, щупы обычные, щупы Кельвина с 4*банан, щупы Кельвина с 4-контактным разъемом (как у YR1035+), провод USB-A — type C, текстолитовая пластина- размыкатель ну и всё это в мягкой сумке

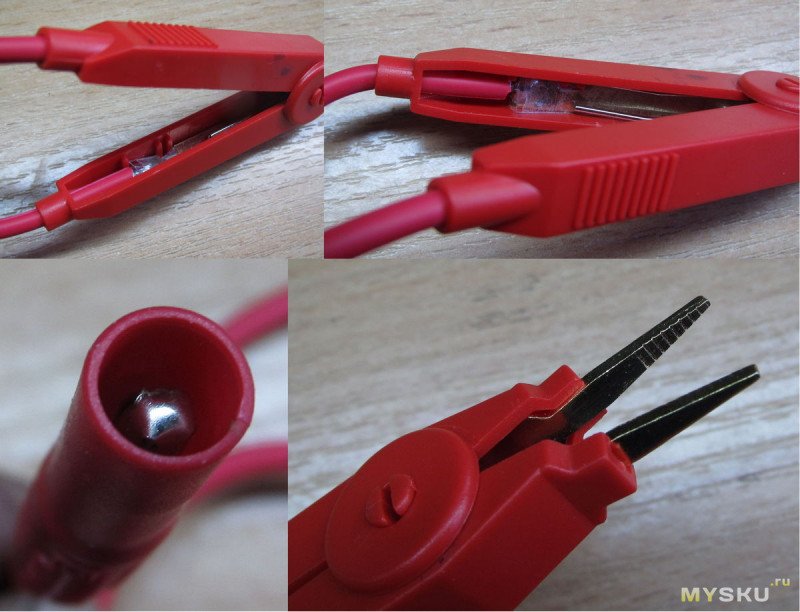

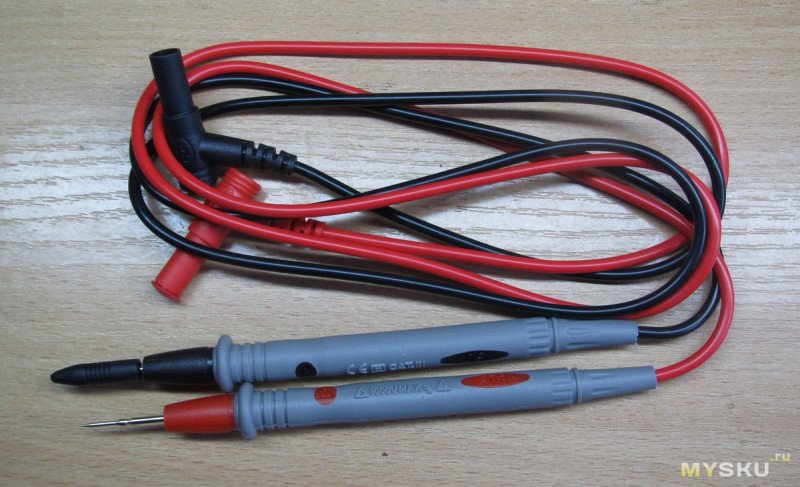

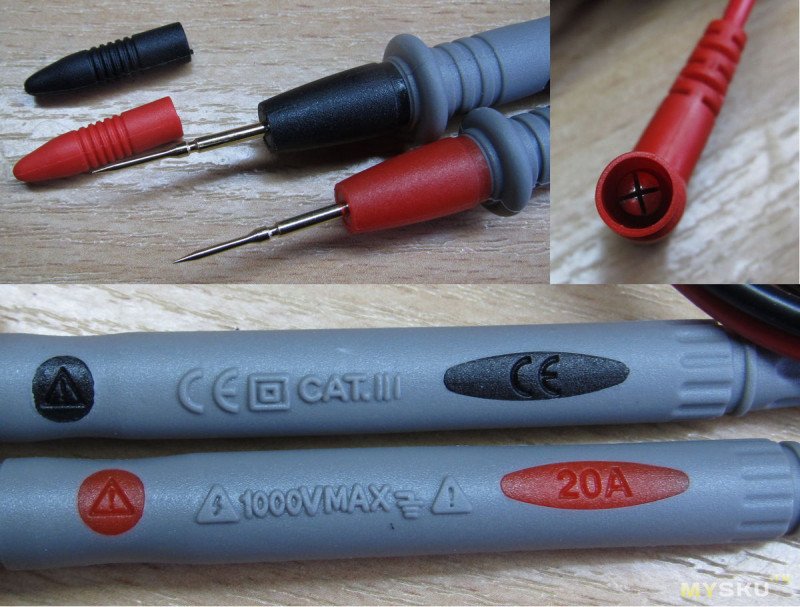

Обычные щупы не представляют из себя ничего нового — изоляция ПВХ, сопротивление даже не измерял — глупо их в принципе применять на таком приборе

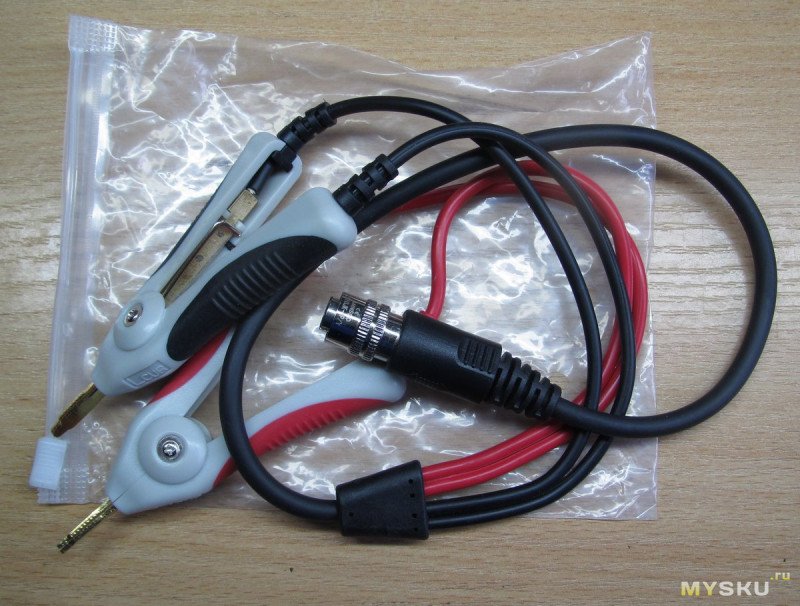

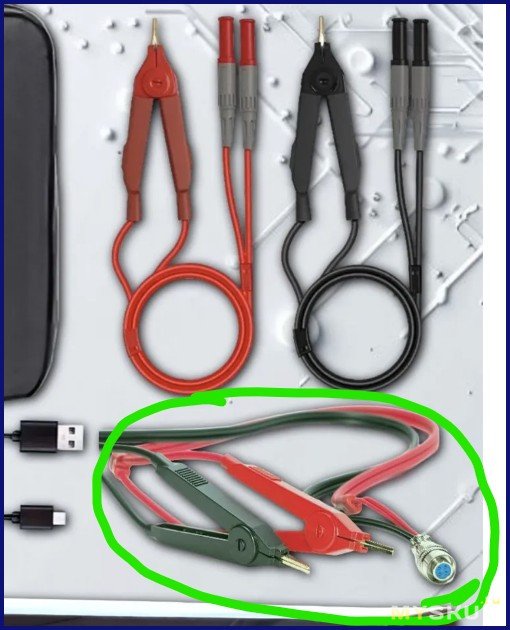

Кельвины с 4-контактным разъемом предназначены для работы с батареями, и аналогичны щупам из этого обзора

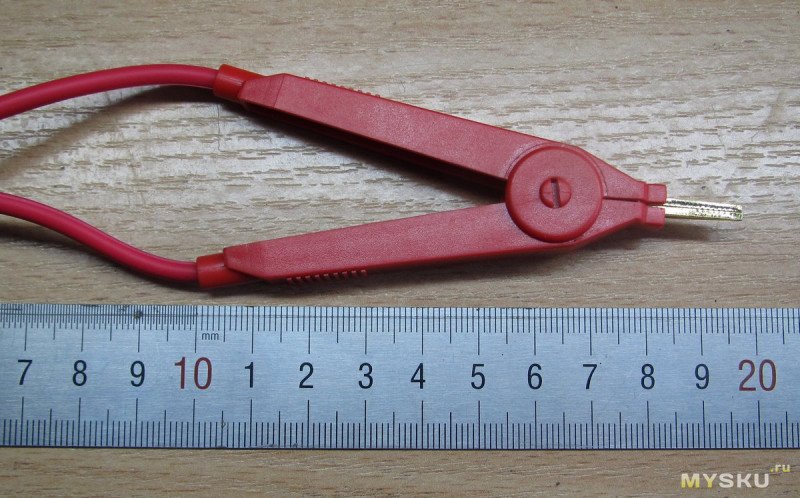

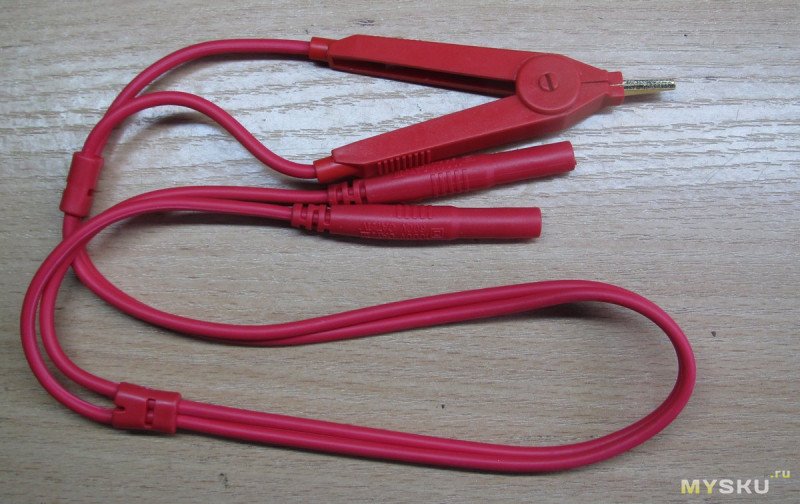

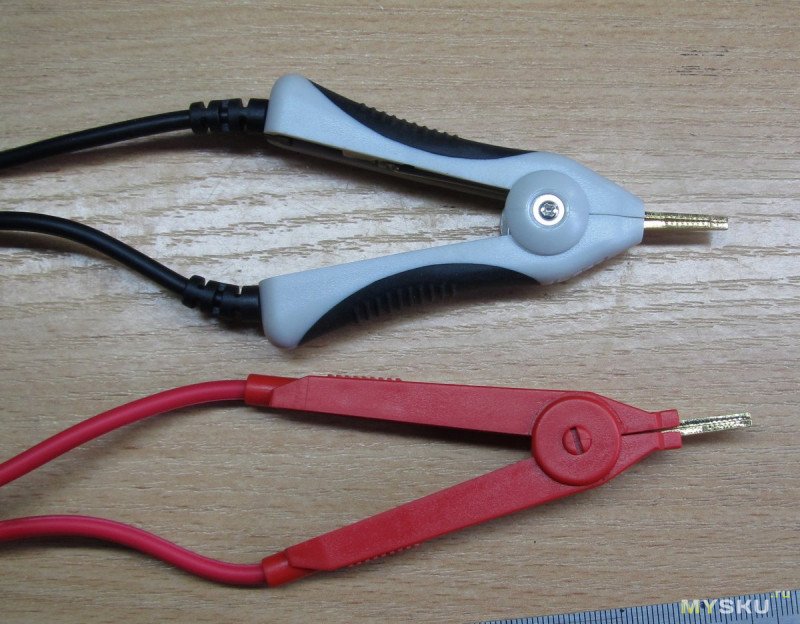

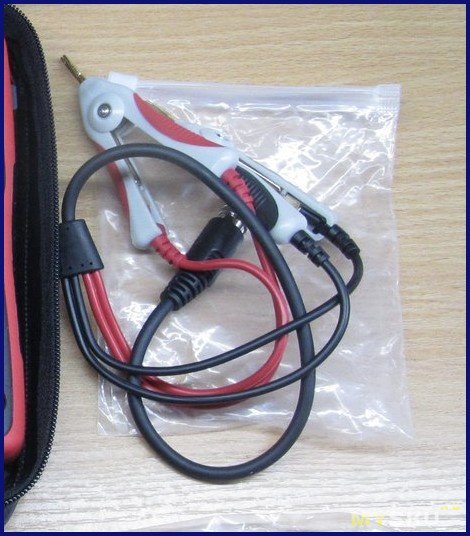

Вторые кельвины с бананами — для измерения RCL по 4-проводной схеме. Они как по мне немного хуже по качеству, но в целом вполне качественные, ну и я так думаю что производитель специально положил РАЗНЫЕ кельвины, потому что проверка батарей и проверка всего остального — это разные разъемы

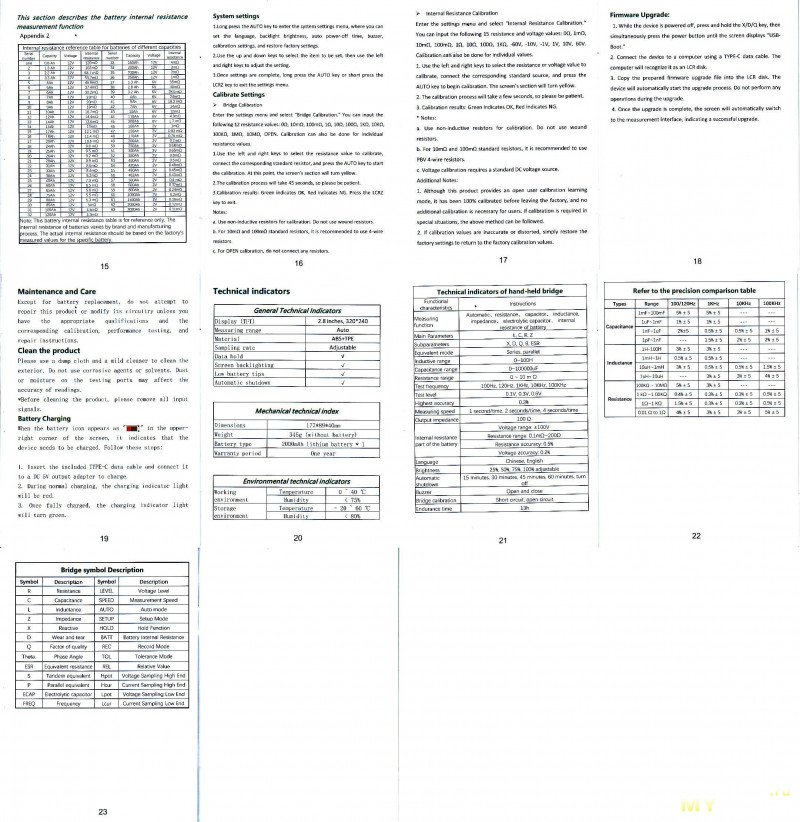

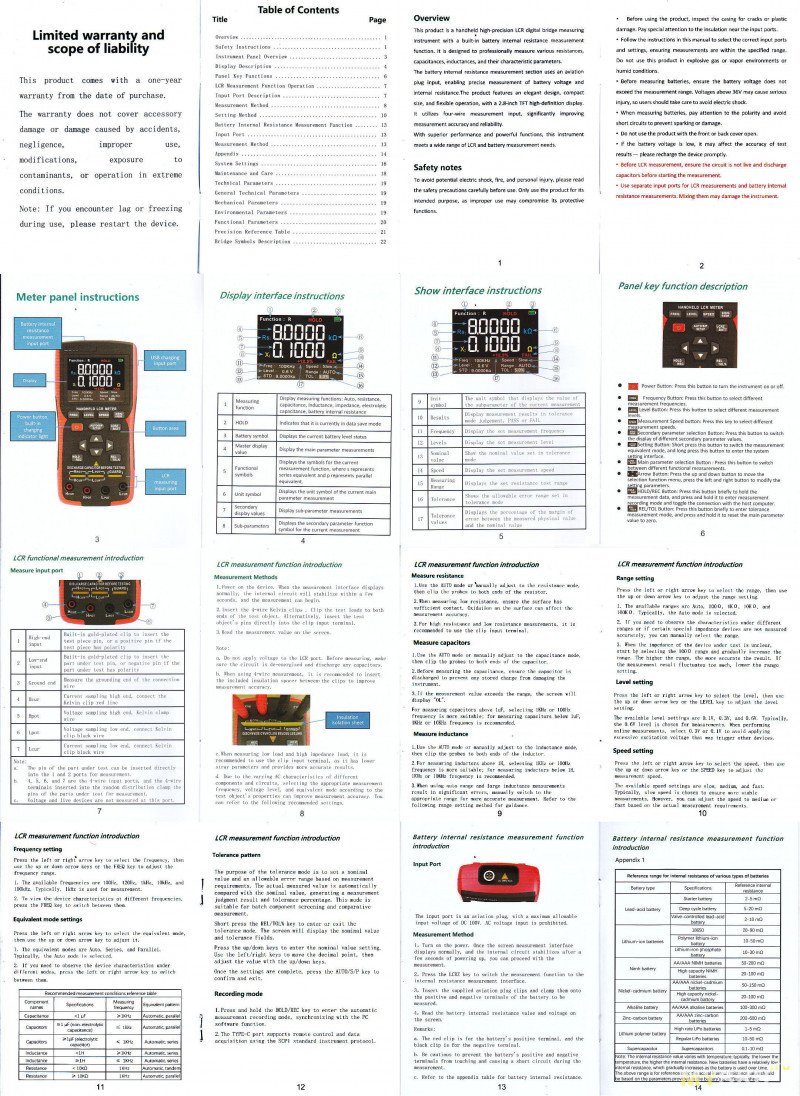

Иинструкцию традиционно спрячу под кат

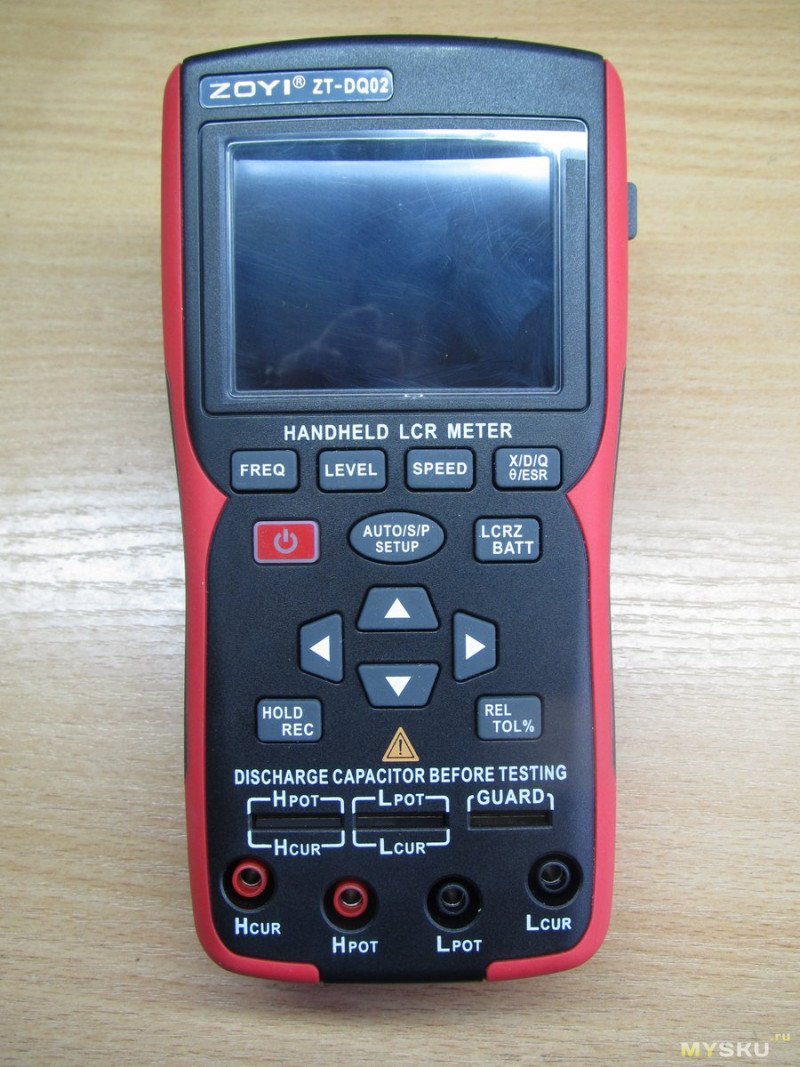

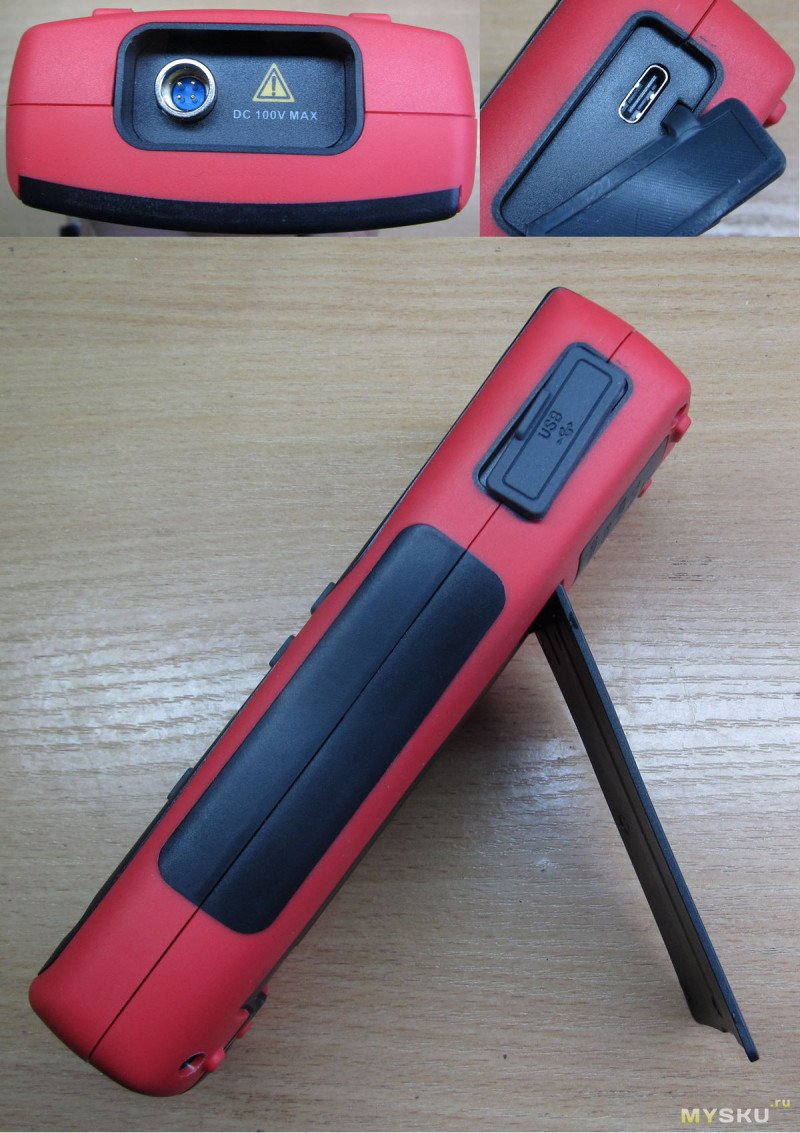

Ну и сам прибор. Это однозначно красавец. Собран в корпусе, который уже знаком нам по 702 и 703 осциллографам-мультиметрам. На правой грани разъем type-c, на верхней — разъем для Кельвинов для измерения батарей

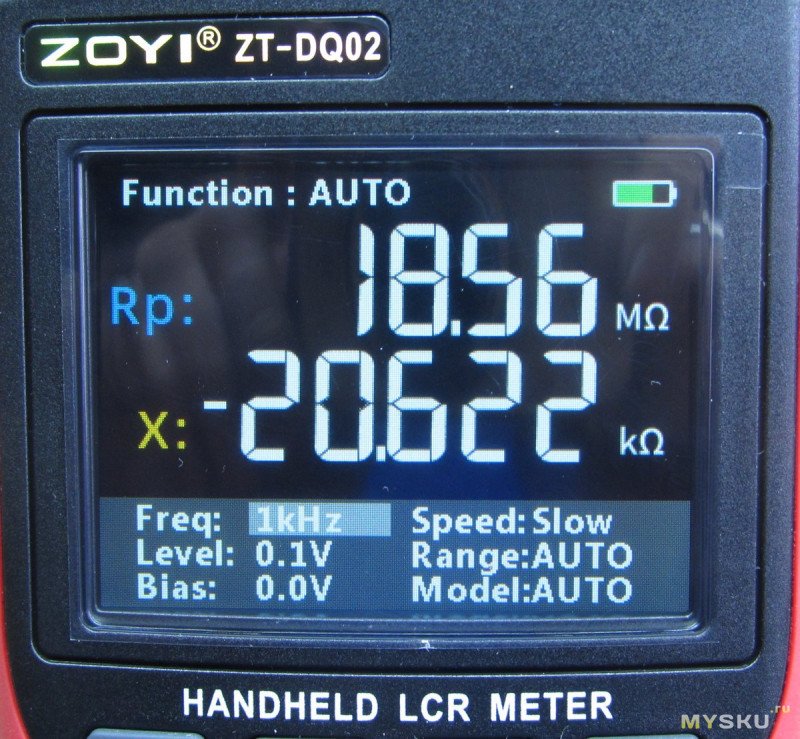

Экран великолепен. Углы обзора — шикарнейшие. Эх, не перехвалить бы. А впрочем подставка — полная шляпа.

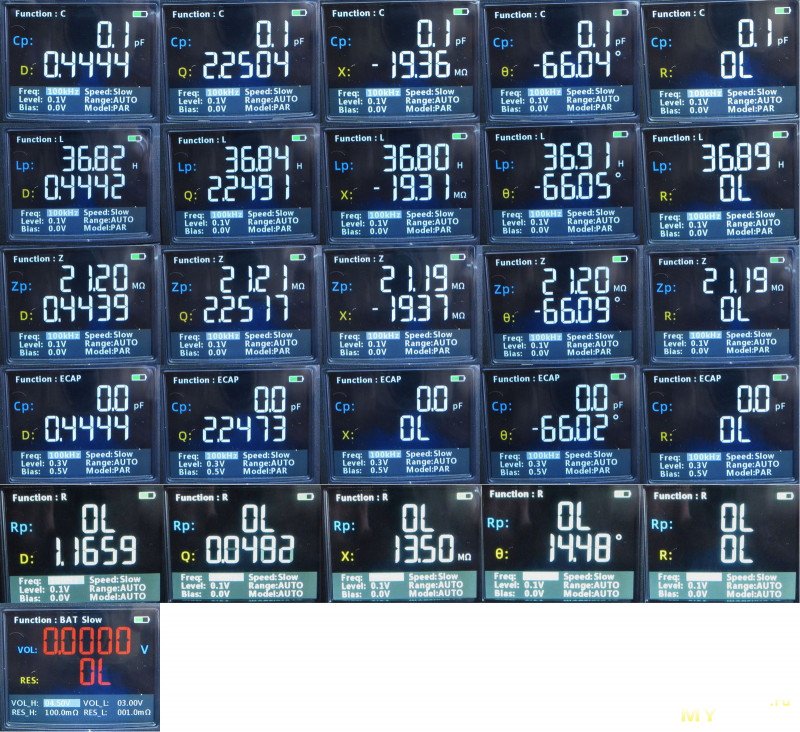

Прибор имеет 7 режимов работы: AUTO, R (сопротивление), C (емкость), L (индуктивность), Z (полное сопротивление), ECAP (электролитические конденсаторы), BAT (проверка батарей)

Если честно, я так и не понял зачем тут два режима проверки конденсаторов — предположу что ради двух наборов настроек. Также я не совсем понял зачем нужен режим Z.

Кроме основной величины прибор может измерять: D (потери), Q (добротность), X (реактивное сопротивление), θ (сдвиг фазы), R (сопротивление). В режиме измерения батарей конечно же только напряжение и внутреннее сопротивление.

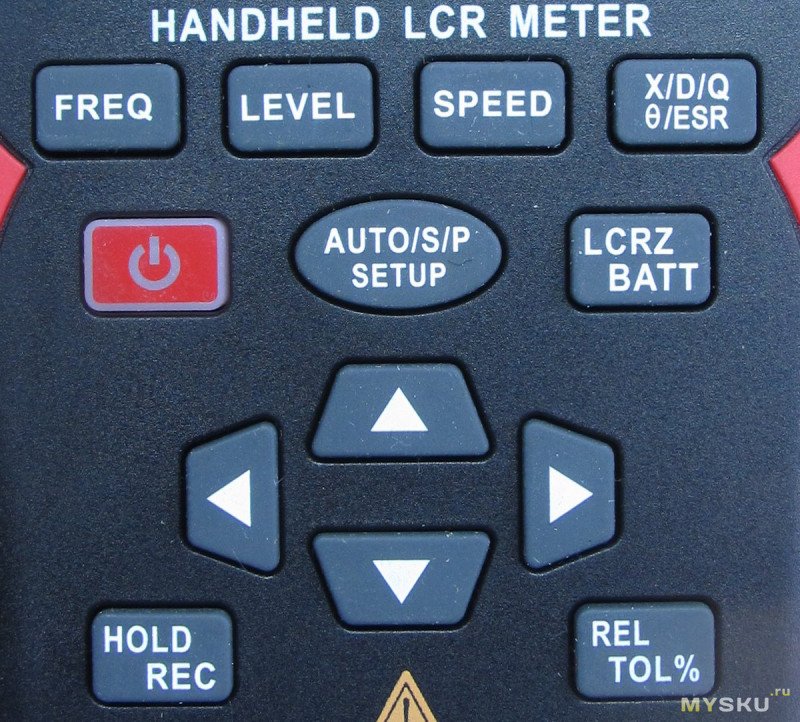

Органы управления здесь в принципе понятны и очевидны, но пробежимся.

FREQ — изменяет частоту: 100Гц, 120Гц, 1кГц, 10кГц, 100кГц

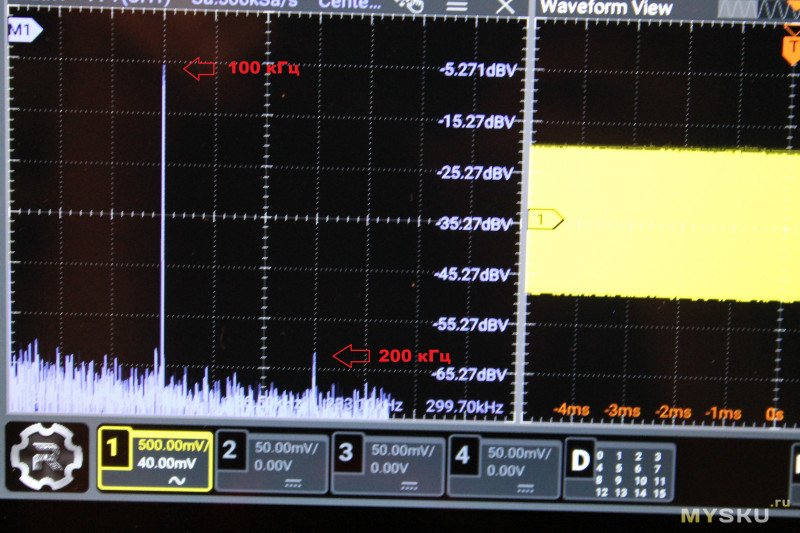

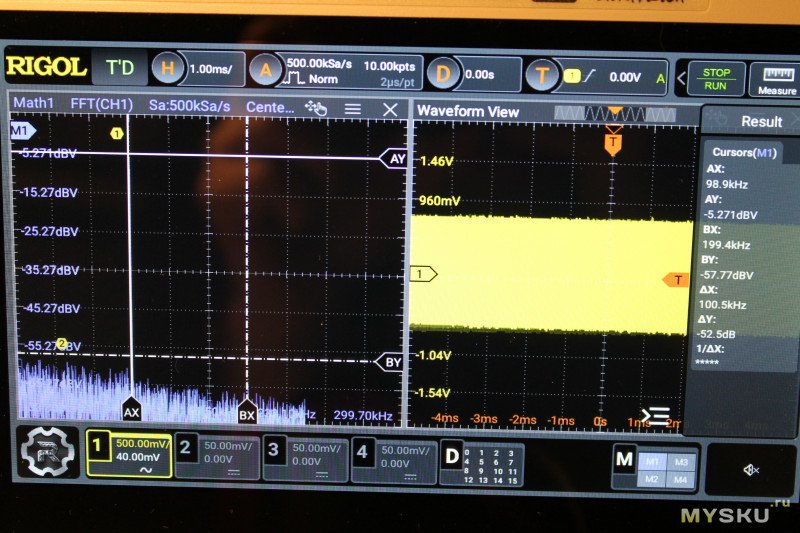

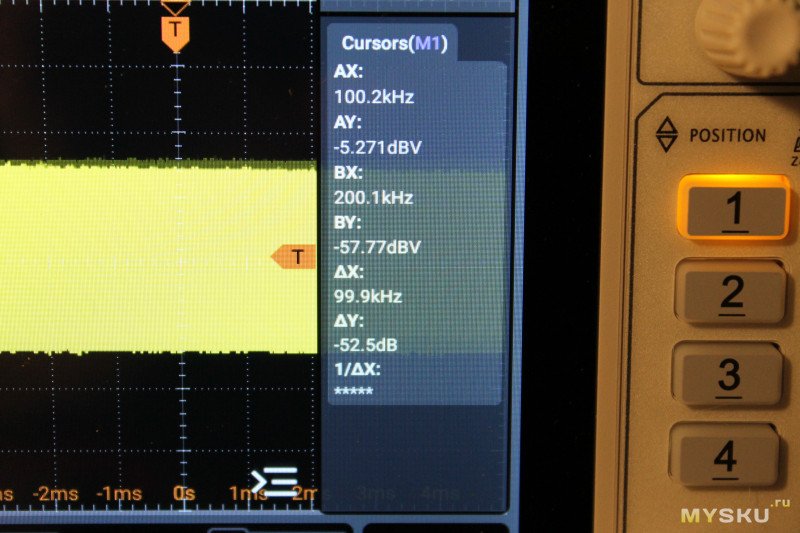

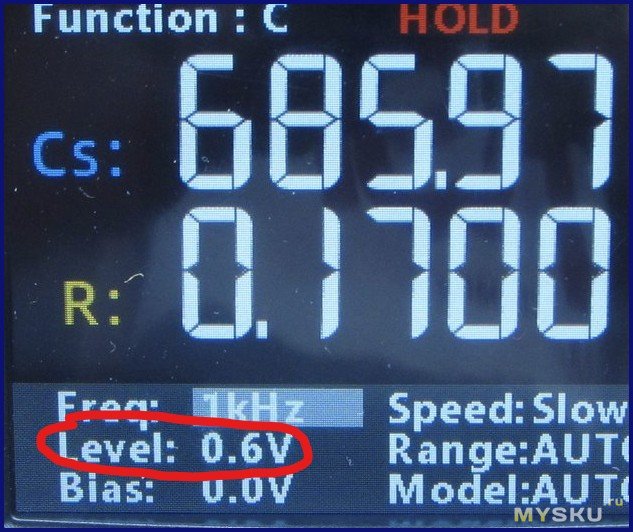

LEVEL — уровень сигнала: 0.1В, 0.3В, 0.6В
SPEED — скорость работы, медленно slow, средне mid, быстро fast
X/D/Q/θ/ESR — вторая измеряемая величина (кстати, не понимаю почему бы не выводить их все одновременно, ну да ладно, все так делают — наверно в этом есть смысл)

кнопка питания — понятно что делает

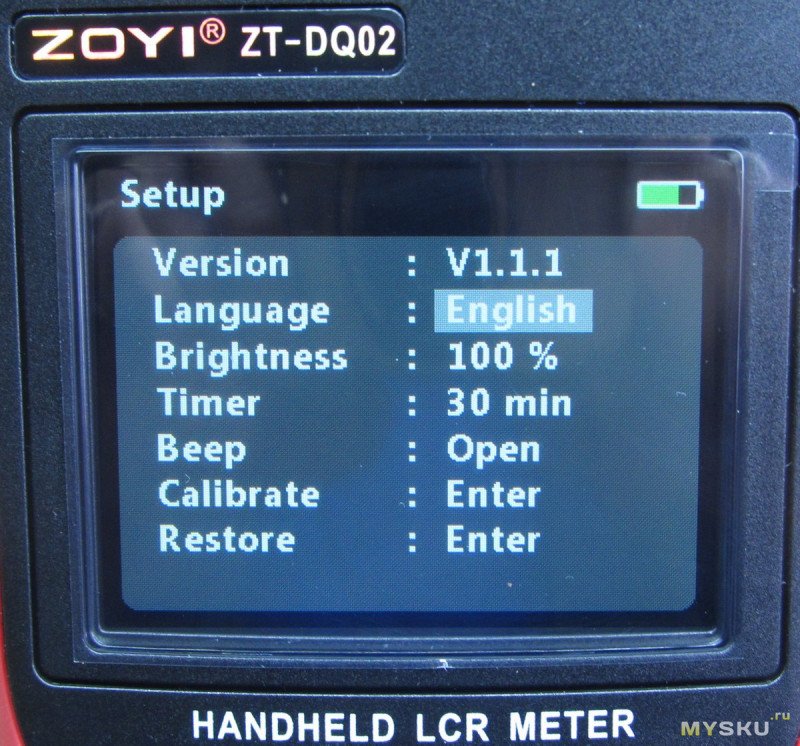

AUTO/S/P/Setup — переключает модель измерения параллельная/последовательная/авто, а при длинном нажатии — меню настроек

Ну и последняя в этом ряду кнопка — LCRZ/BAT переключает основной режим работы/величину — AUTO/R/C/L/Z/ECAP/BAT

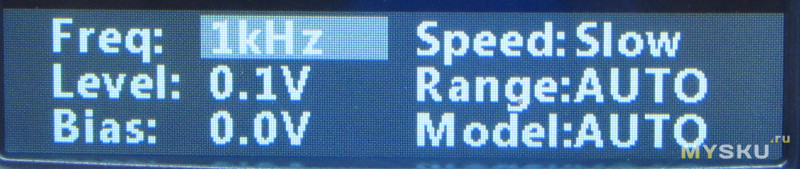

В нижней части экрана присутствует индикация текущих настроек, задаваемых вышеприведенными кнопками. По этим параметрам можно переходить и изменять их курсорными кнопками. Кроме частоты, уровня, скорости и модели тут также присутствуют BIAS (смещение) — 0 либо 0.5В (при 0.5В уровень проверочного сигнала ограничивается до 0.1/0.3В, 0.6В уже низя), и RANGE, которая переключает диапазон непонятно чего — AUTO/100Ω/1kΩ/10kΩ/100kΩ (да, именно омы/кОмы независимо от режима работы)

ну и в нижнем ряду две кнопки
HOLD/REC — коротким нажатием замораживает изображение на экране, а по длинному переходит в режим сортировки/массового измерения батарей (см этот обзор)

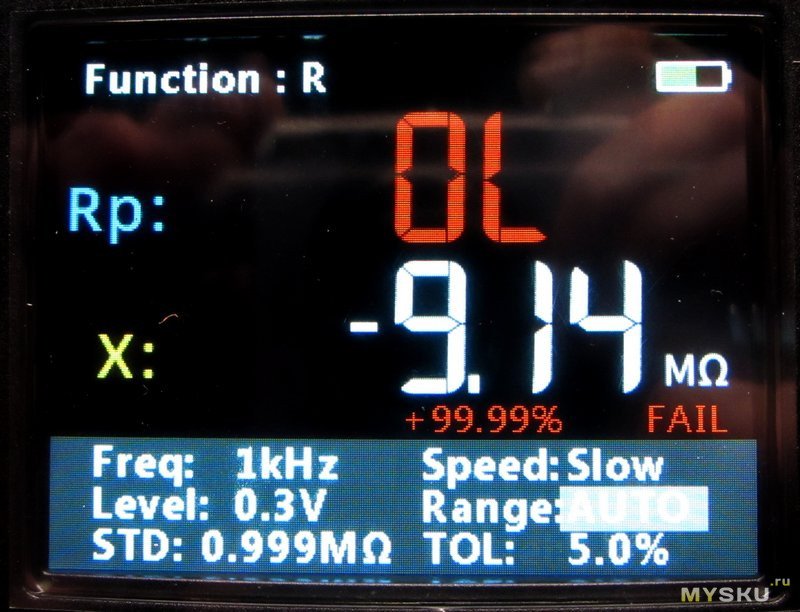

REL/TOL% — режим сортировки резисторов/конденсаторов/индуктивностей. Для этого в нижней строке нужно ввести значение и допуск в %, не забываем что после ввода значения можно изменять величину — мОм, Ом, кОм, МОм и т.д.

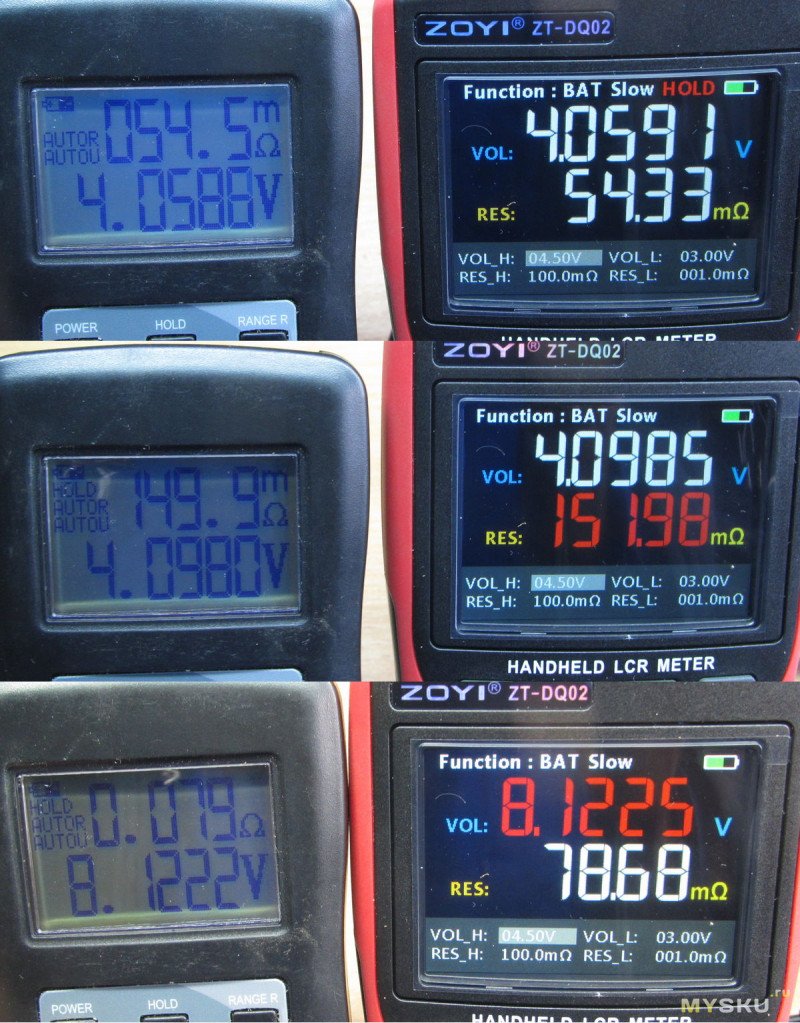

Ну и далее немного измерений. Начнем с батарей

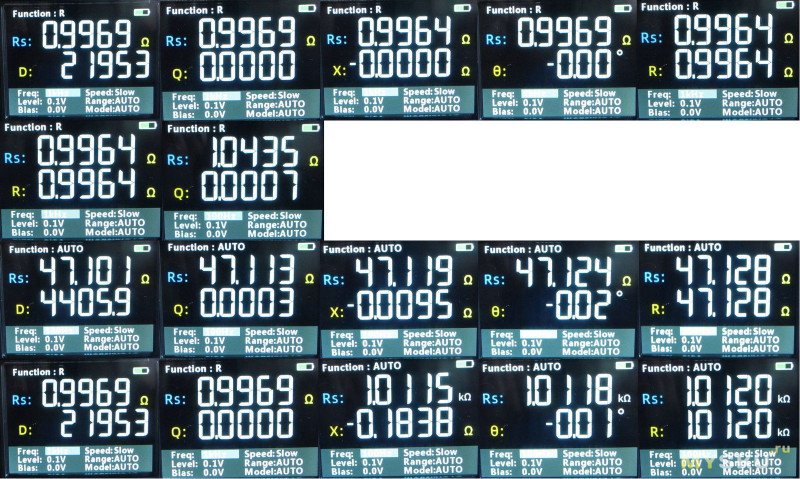

Резисторы на 1 Ом, 47 Ом, 100 Ом. вторая строчка — моё любимое измерение вплотную к корпусу резистора и на концах ножек

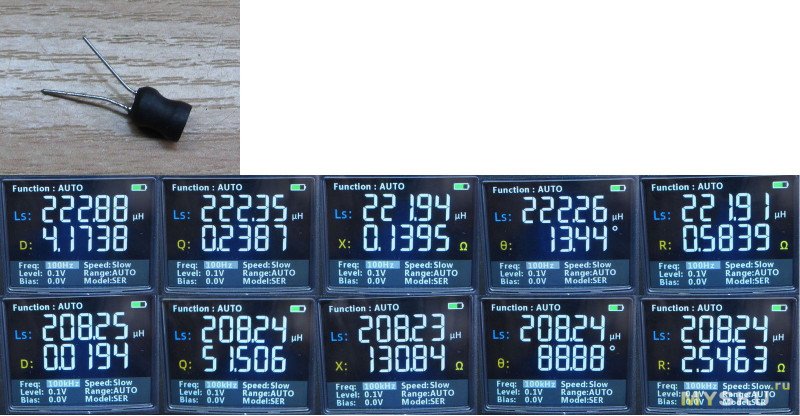

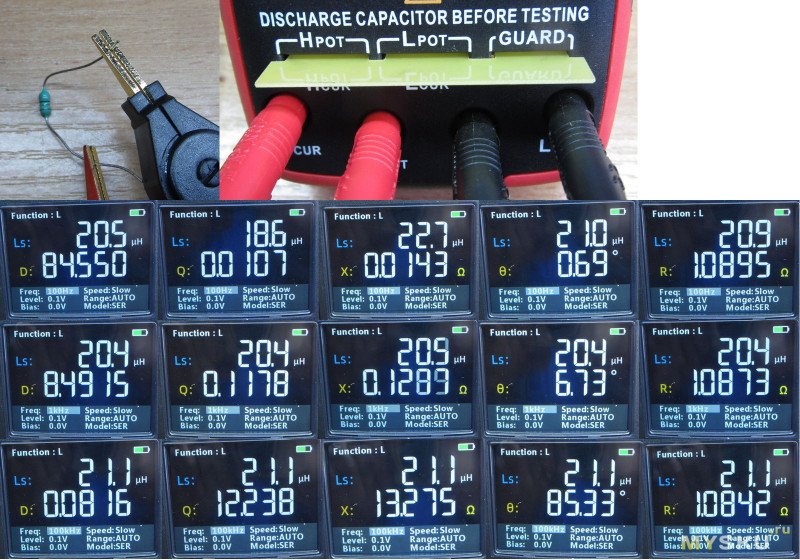

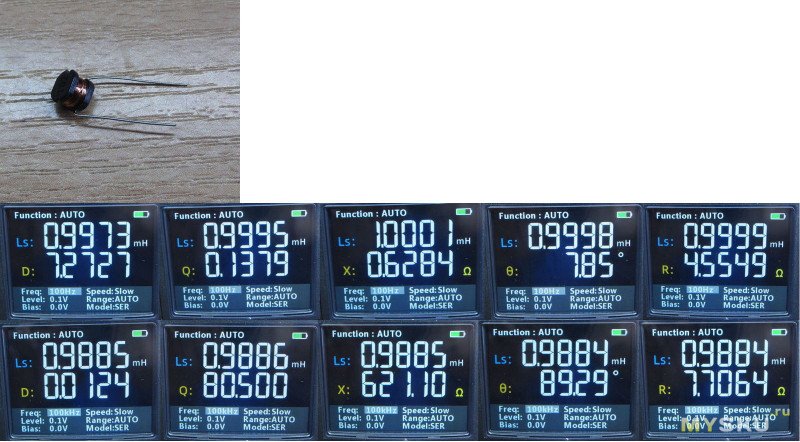

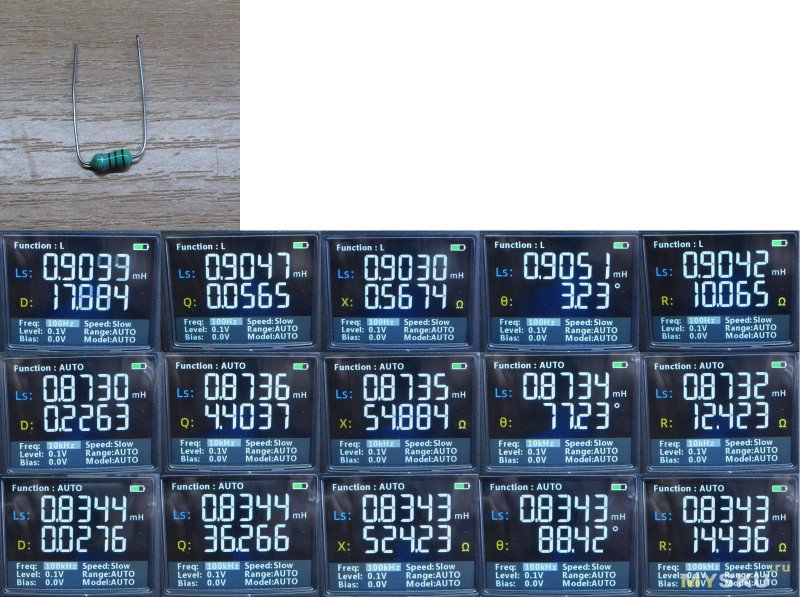

Индуктивности.

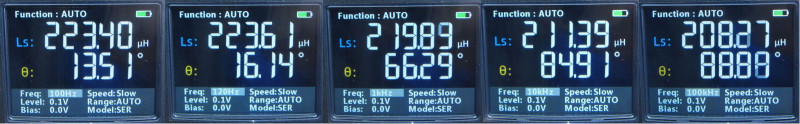

тут хорошо видно изменение сдвига фазы от частоты
при измерении при помощи щупов нужно вставлять диэлектрический размыкатель

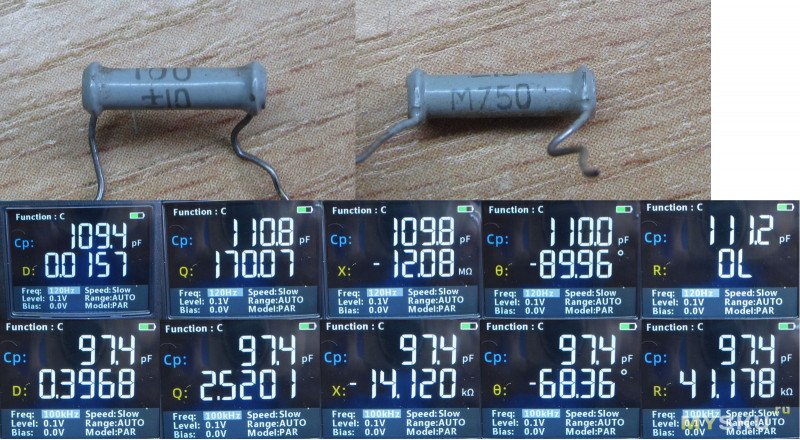

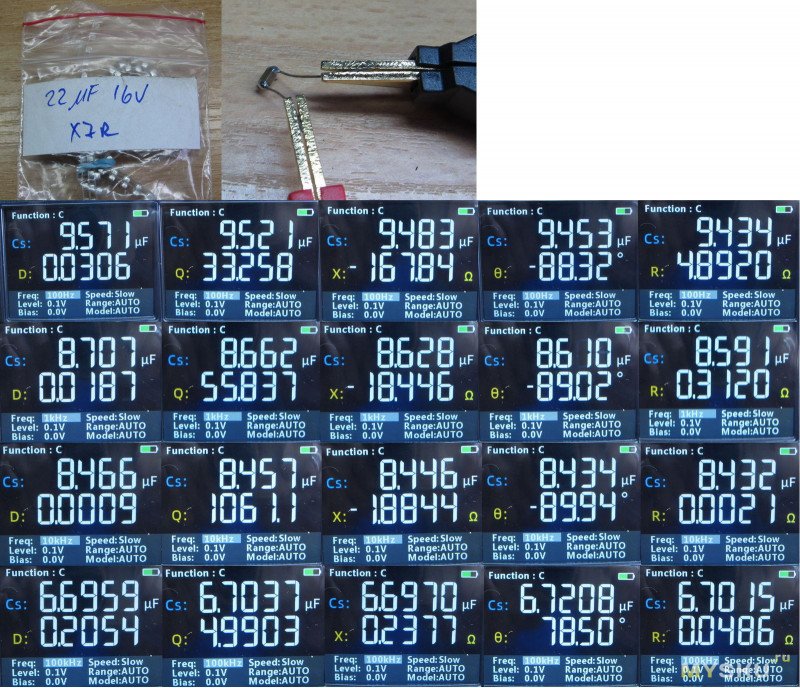

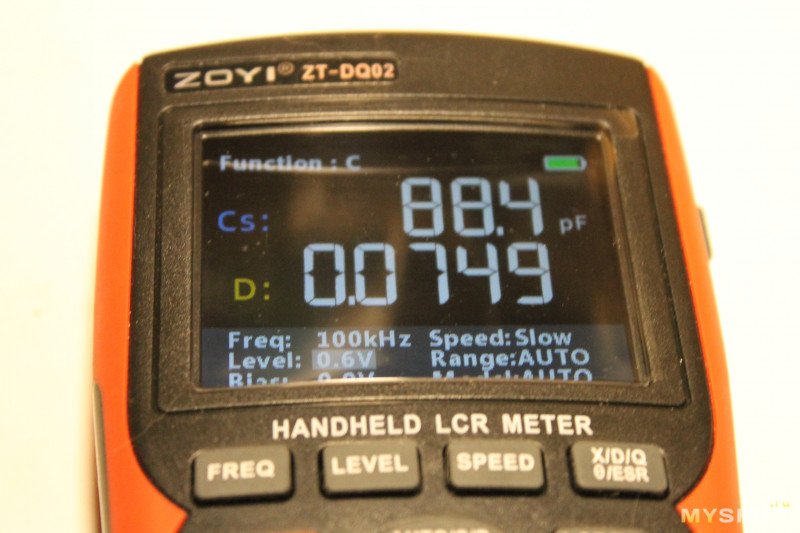

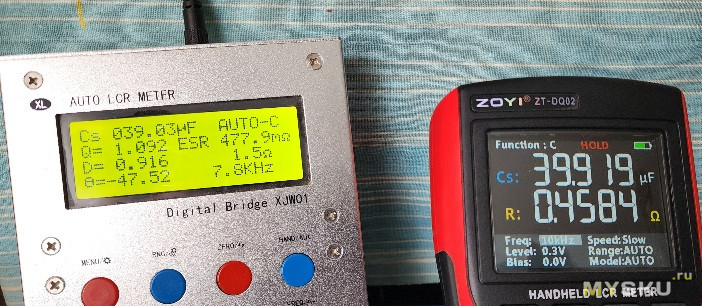

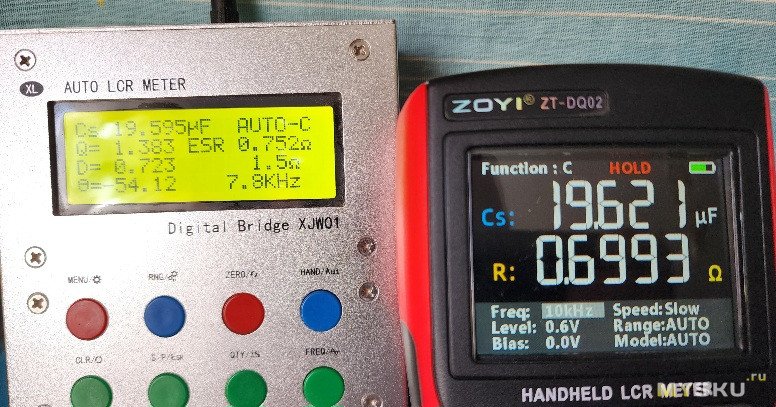

Ну и конденсаторы. Малой емкости

Керамика. Обманули с номиналом, а я и не перепроверял

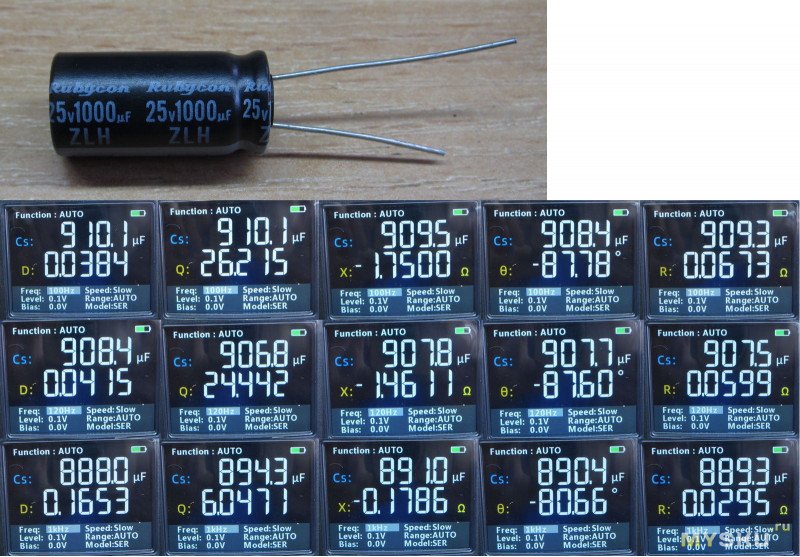

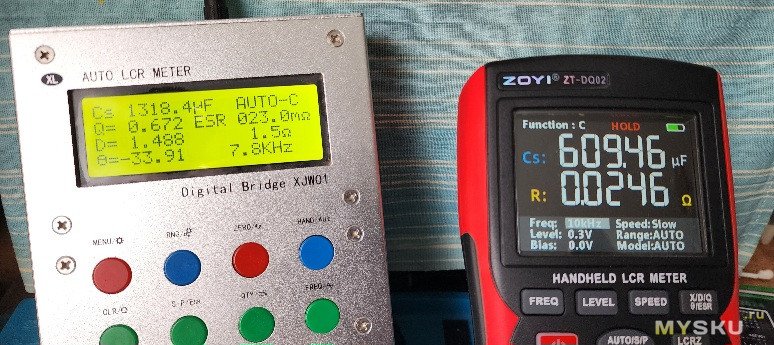

Rubycon ZLH не захотел нормально измеряться выше 1кГц

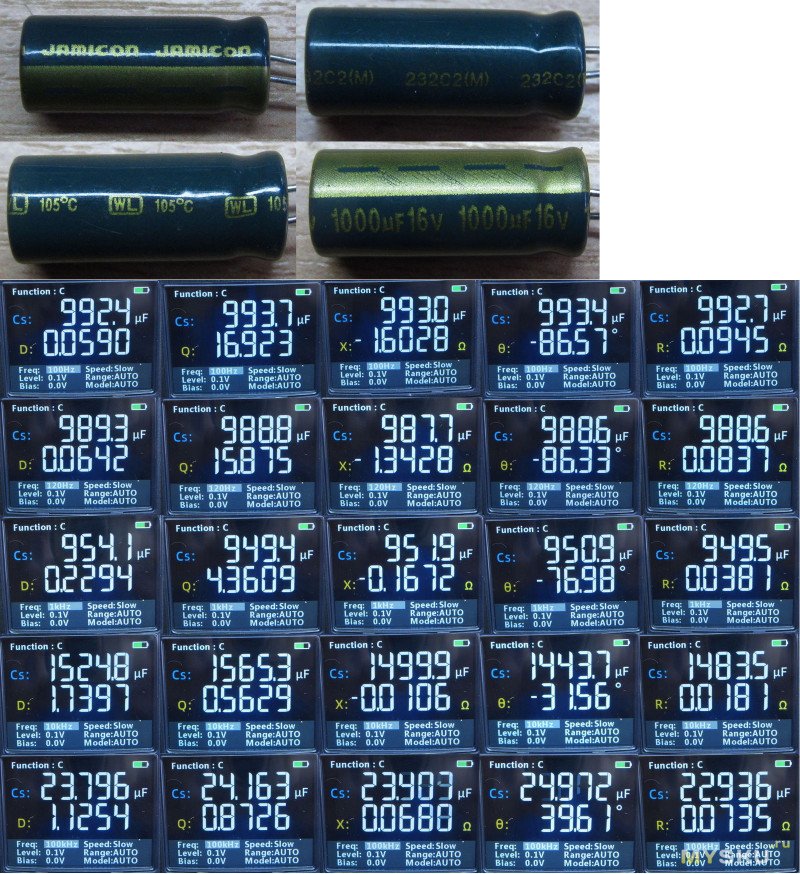

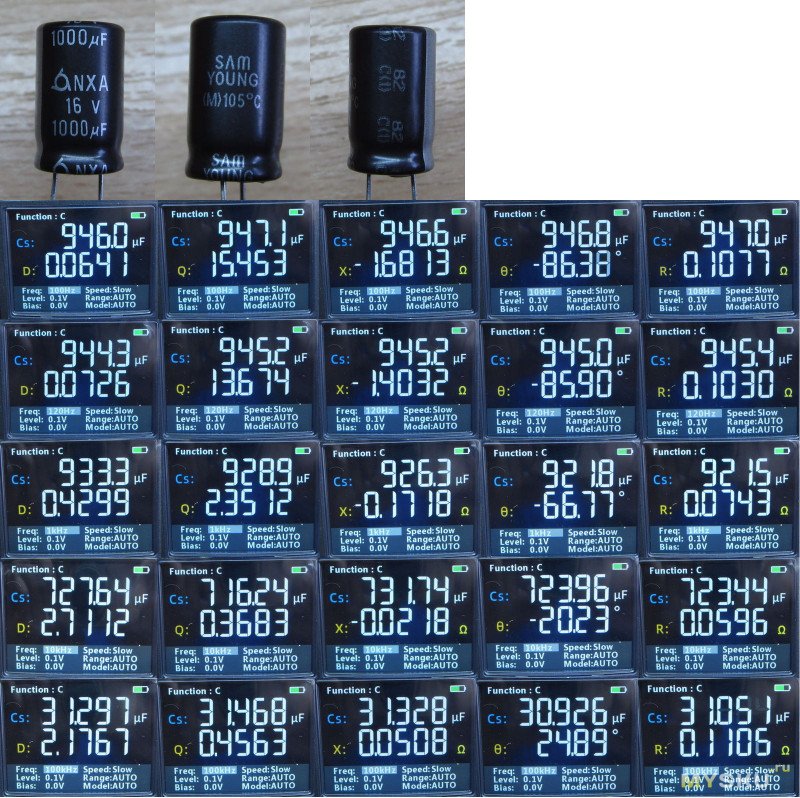

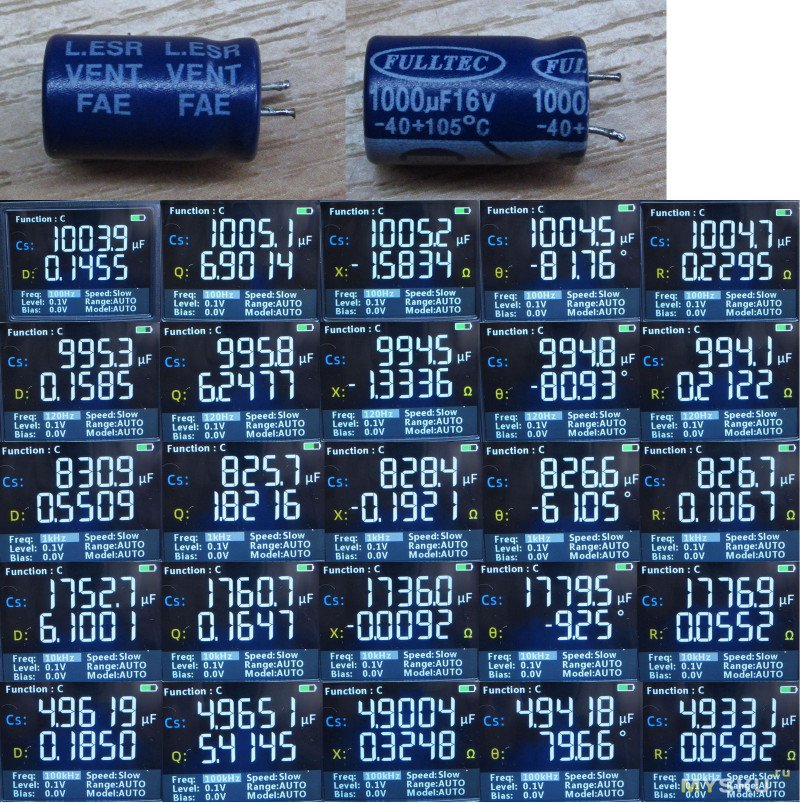

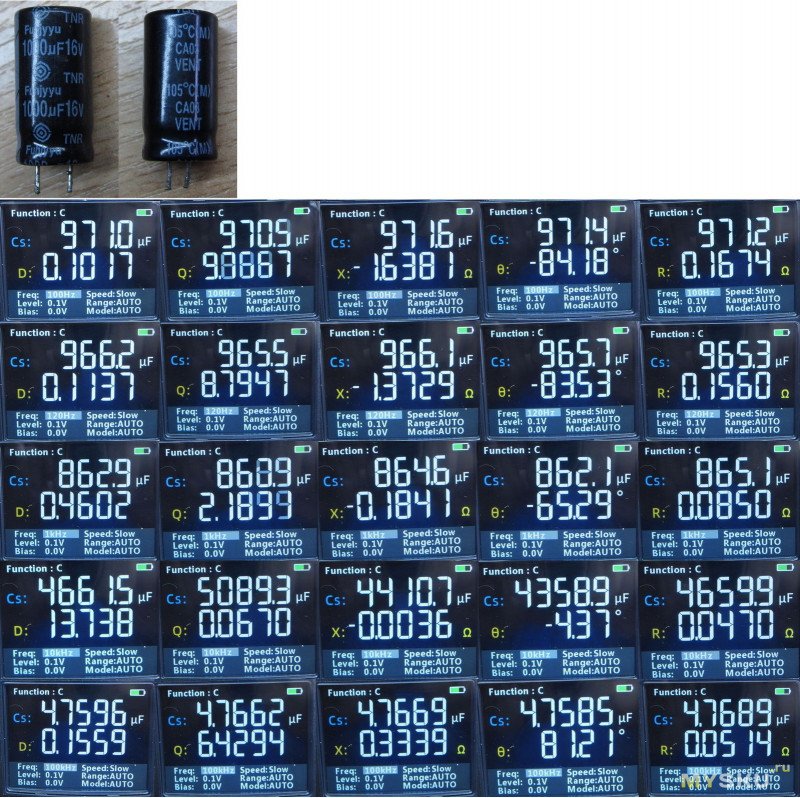

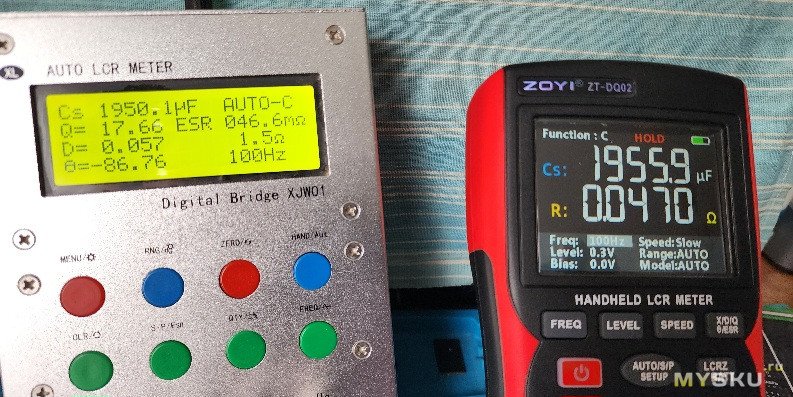

Ну и вот пачка всякоразных lowesr на 1000мкФ 16В

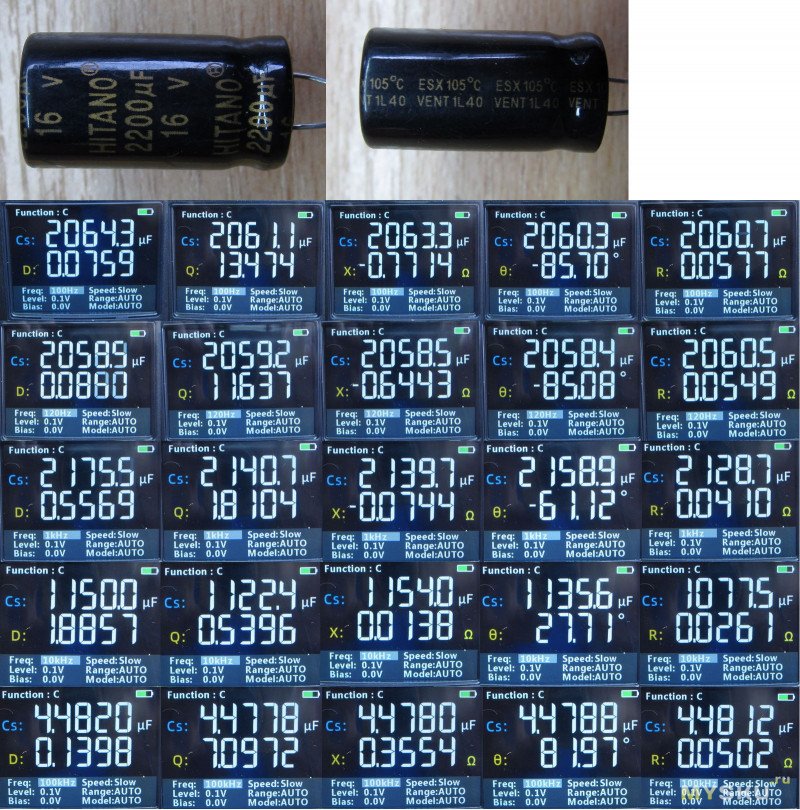

и для разнообразия на 2200

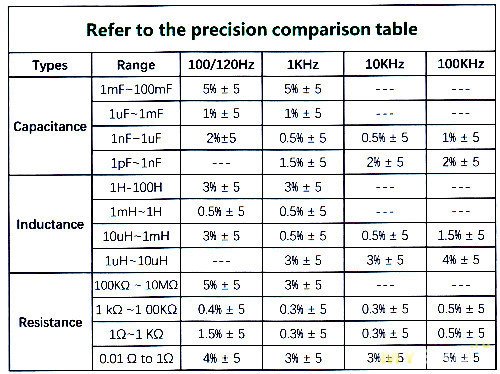

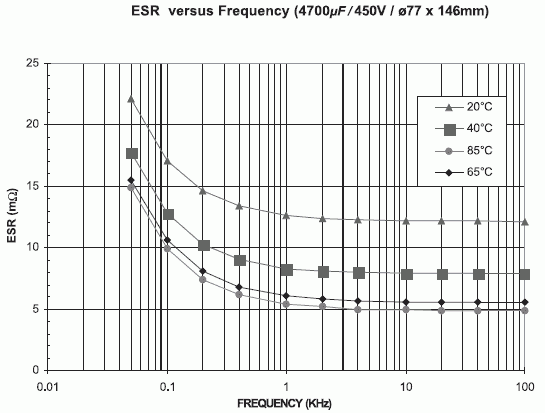

При этом как видим прибор дает выставить любые частоты (правда на высоких не всегда корректно определяет тип радиоэлемента), но в инструкции есть табличка на случай если оператора подводит здравый смысл:

Как мы помним, в комплекте есть обычные одинарные щупы. Значит можно пробовать измерять внутрисхемно.

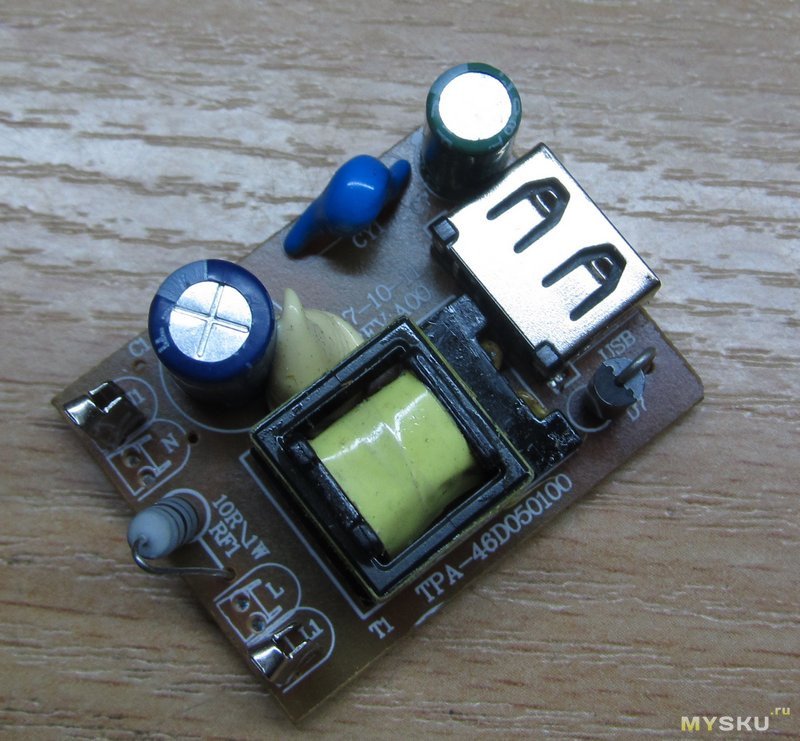

Берем для примера такое вот

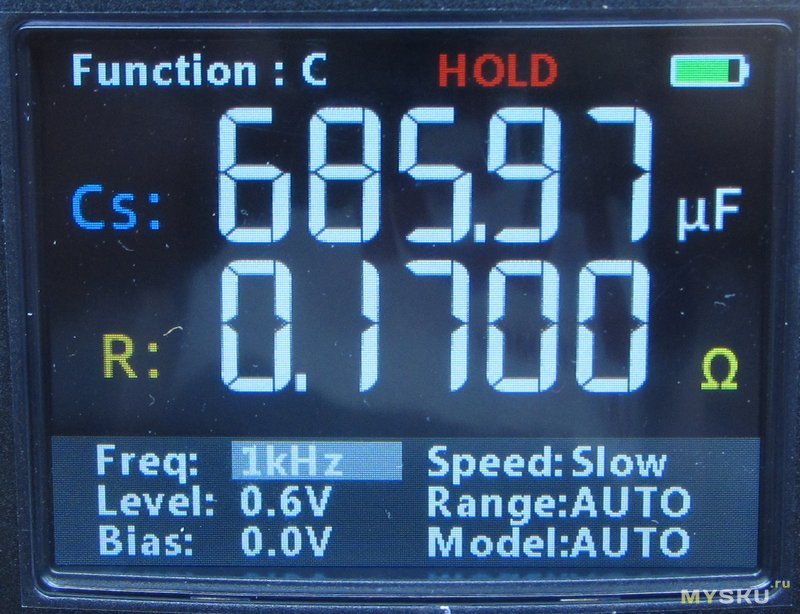

И тыкаем в выходной конденсатор

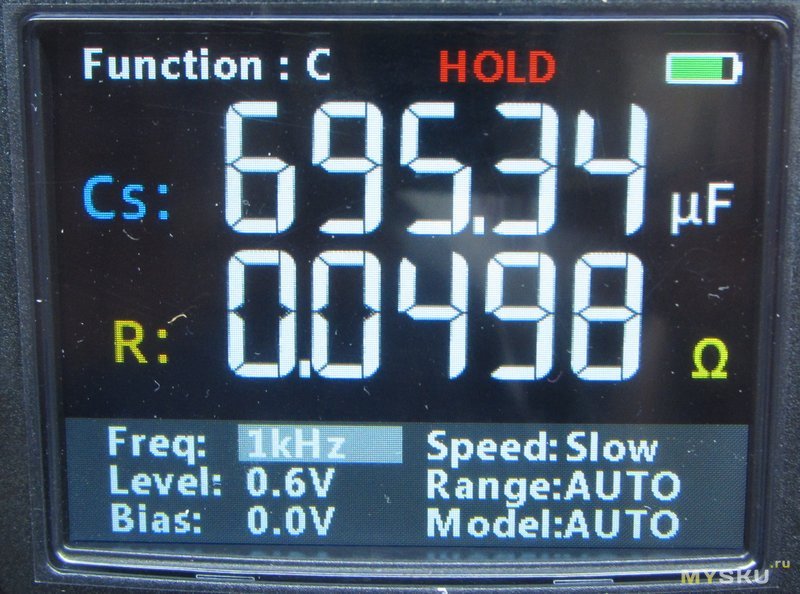

Выпаиваем, и перепроверяем по 4-проводке Кельвинами. Получаем следующее:

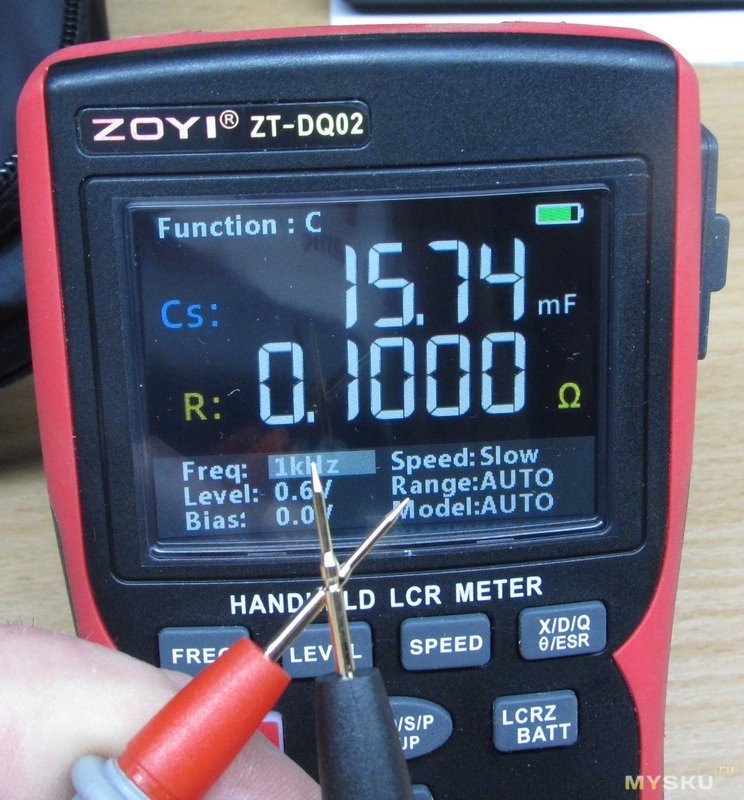

Почему? а потому:

Сопротивление проводов при 2-проводном включении не компенсируется, нужно иметь это в виду.

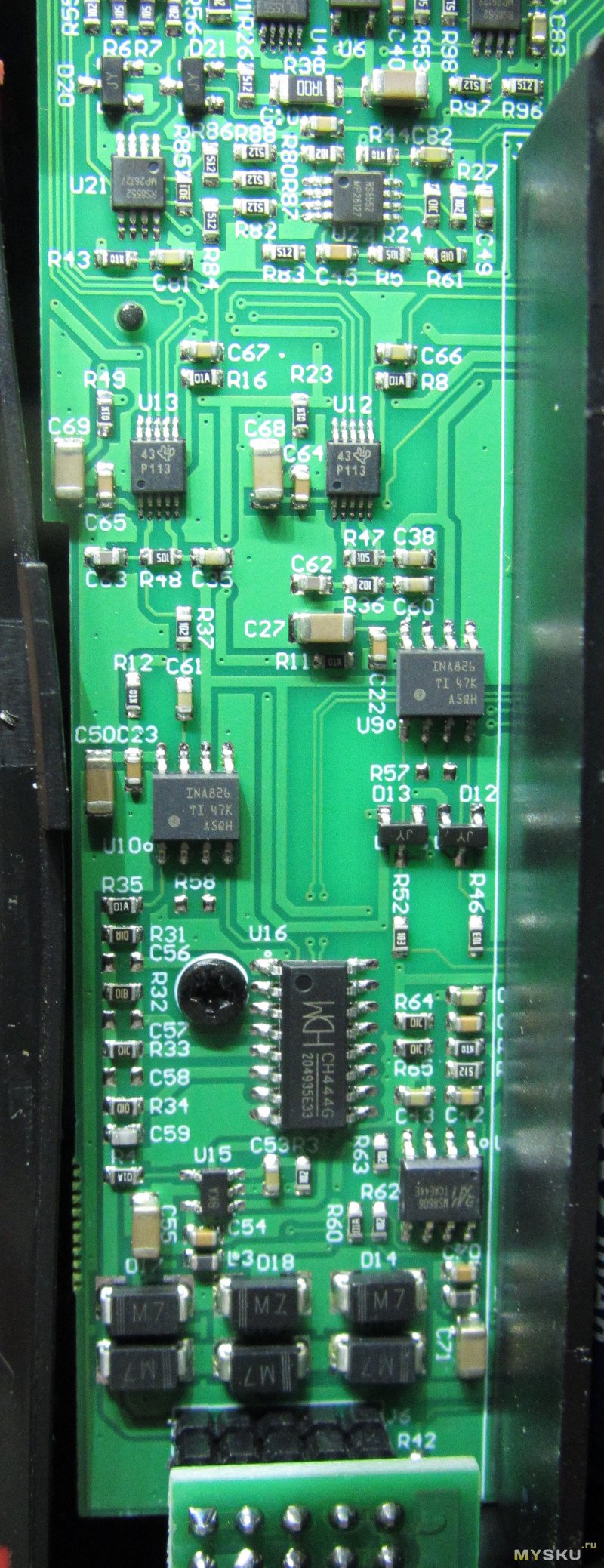

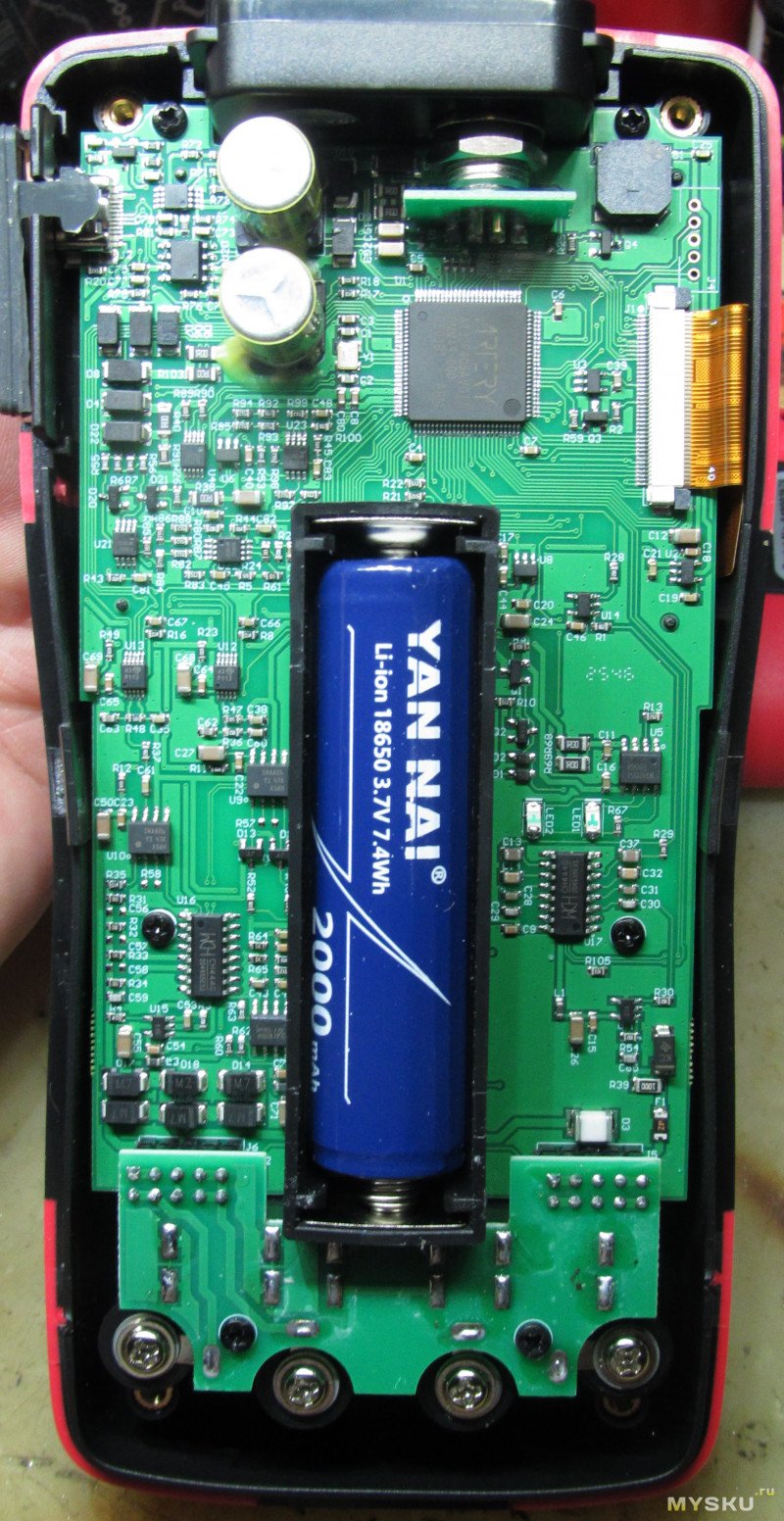

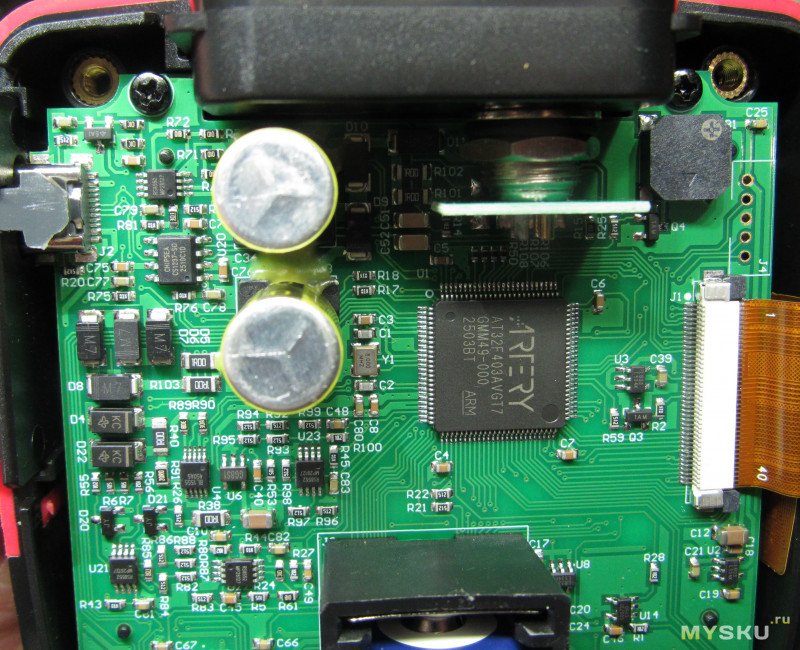

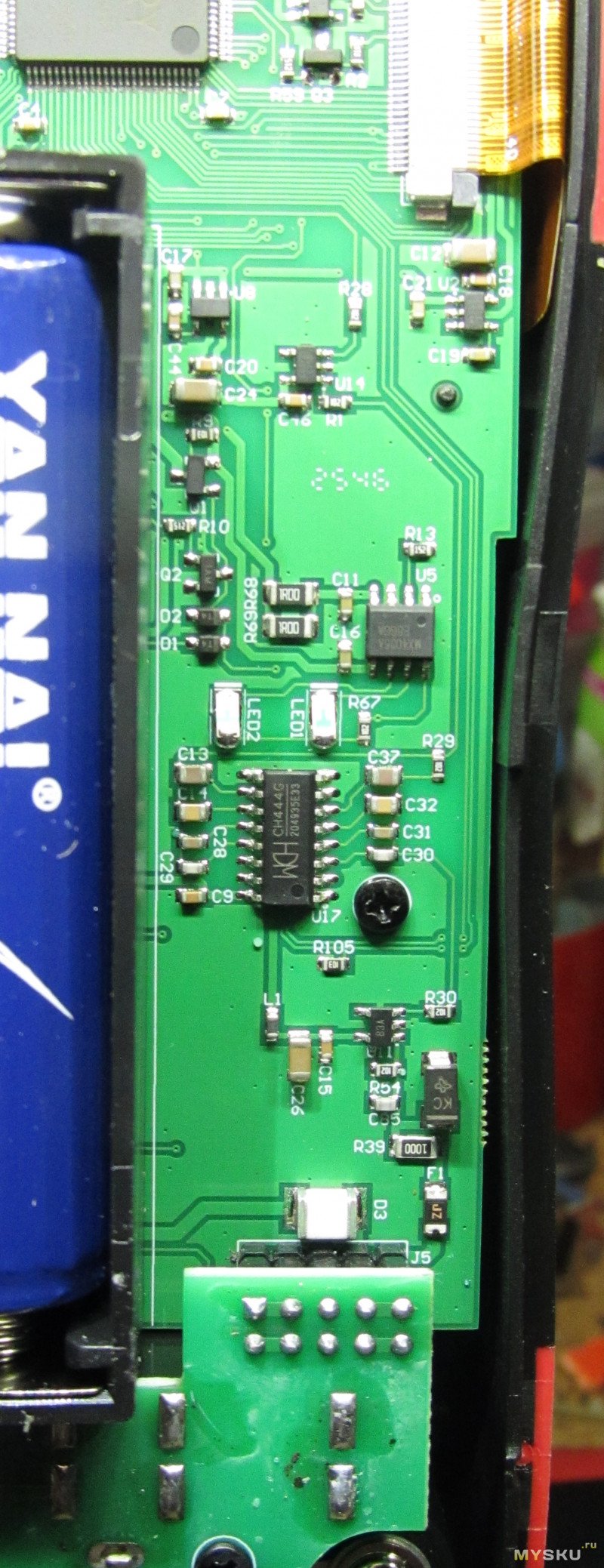

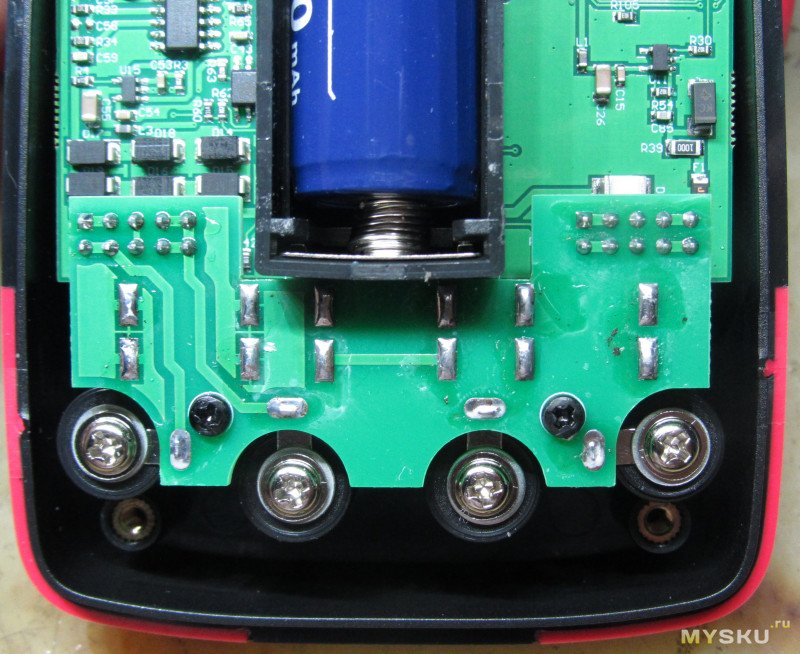

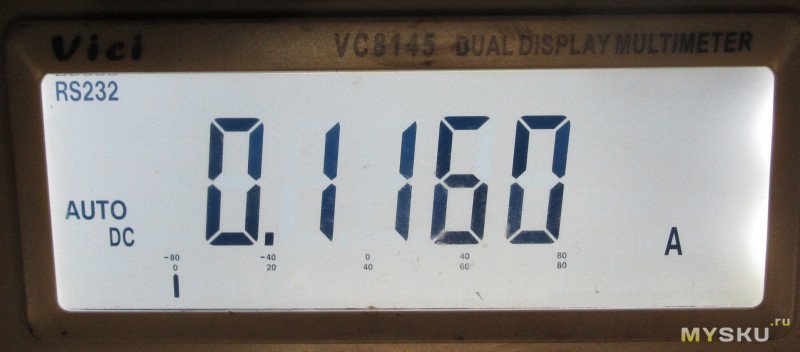

Кишочки спрячу под кат. На мой взгляд весьма достойно. Плату не снимал, возможно с обратной стороны что-то и есть, но честно говоря не вижу особого смысла заморачиваться. культуру производства и разработки можно и так оценить, смысла разбирать больше не вижу. ну и наверняка на eevblog уже это сделали. Кстати, раз уж разобрал — измерил потребление, 116мА всего. что опять же как по мне — весьма достойно

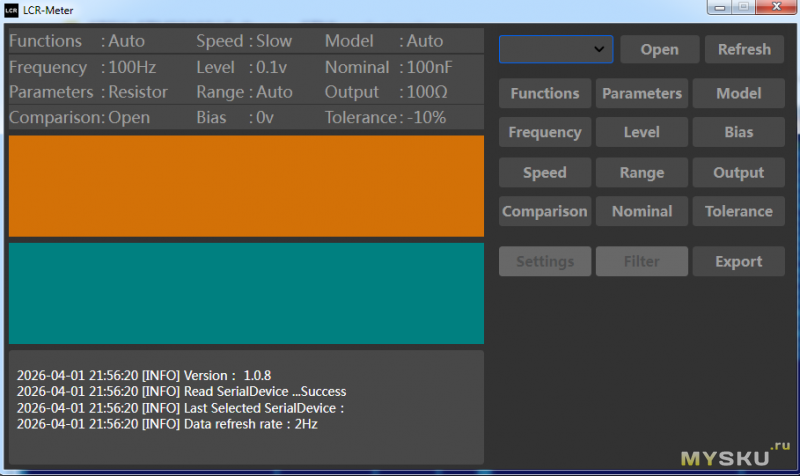

Подключение по USB тут не только для зарядки, есть софт. К сожалению, у меня тут везде семёрка установлена, а драйвера под нее для AT32 virtual com port USB\VID_2E3C&PID_5740&REV_0200 я не нашел


Резюмируя. Очень понравилось. у меня в ящике стола лежат 1035+ и еще один китайский прибор для LCR — пожалуй я заменю их одним обозреваемым. По точности к сожалению не с чем сравнить, но показывает довольно близко к номиналу. Есть практически любые уровни проверочных сигналов и частоты вплоть до 100кГц. Можно проверять батареи до 100 вольт.

Я вижу два минуса: первый это хлипкая подставка, а второй посерьёзнее — возможность перепутать зажимы Кельвина и измерить батарею при помощи LCR части. Я не уверен что переживёт — написано конденсаторы разряжать. Но это такой очень относительный минус, скорее похожий на попытку докопаться, ибо работать нужно внимательно, а такого рода комбайны к сожалению никак наверно особо и не защитишь. точнее, наверно можно придумать что-то, но точность упадёт, потому что тут миллиомы на счету, и соответственно даже если реле поставить — всё куда-то уплывёт.

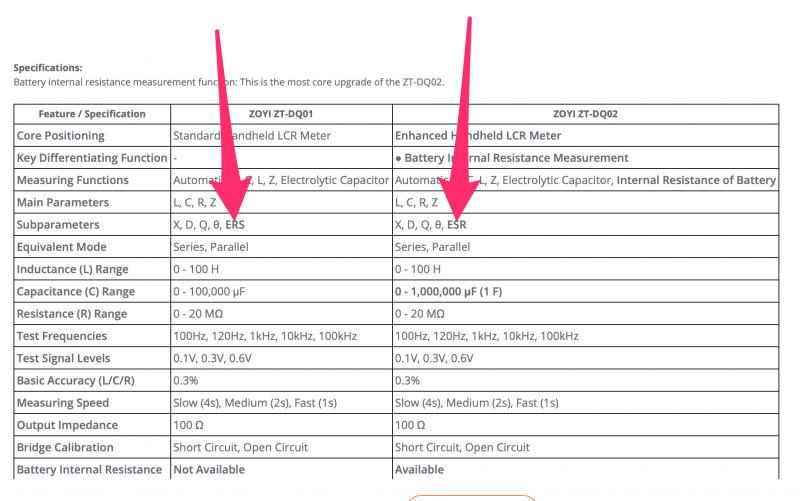

Купон BG6bedb8 снижает цену до $57.99-83.99 в зависимости от модели/комплектации. Не ошибитесь, там в лоте есть и ZT-DQ01 он без измерителя батарей, чисто LCR
