Fnirsi LC1020E — прибор не 3в1 в устоявшемся понимании, а весьма узконаправленный и сделан для соответствующих специфических задач. Изначально модель предназначена для измерения сопротивления, индуктивности и ёмкостей, плюс ко всему прибор умеет производить сортировку радиодеталей по заданным параметрам, измерять фазовый угол сдвига, коэффициент потерь, ESR и добротность. И чтобы измерения были точными, модель комплектуется щупами Кельвина для четырёхточечного соединения. В этом обзоре проведём измерения каких-нибудь компонентов.
Характеристики
| *** | *** |
| Точность измерений | ±0.3% до ±0.05% |
| Частоты измерения | 100 Гц, 1 кГц, 10 кГц, 100 кГц |
| Напряжения тестового сигнала (RMS) | 0.1В, 0.3В, 0.6 В |
| Измеряемые величины | основные: R/C/L/Z,
вспомогательные: X/D/Q/θ/ESR |
| Измерение индуктивности | от 1 мкГн до 100 Гн |
| Измерение ёмкости | от 1 пФ до 100 мФ |
| Измерение сопротивления | от 10 мОм до 10 МОм |
| Измерительный сигнал | синусоидальный |
| Запись логов измерений | + |
Внешний вид

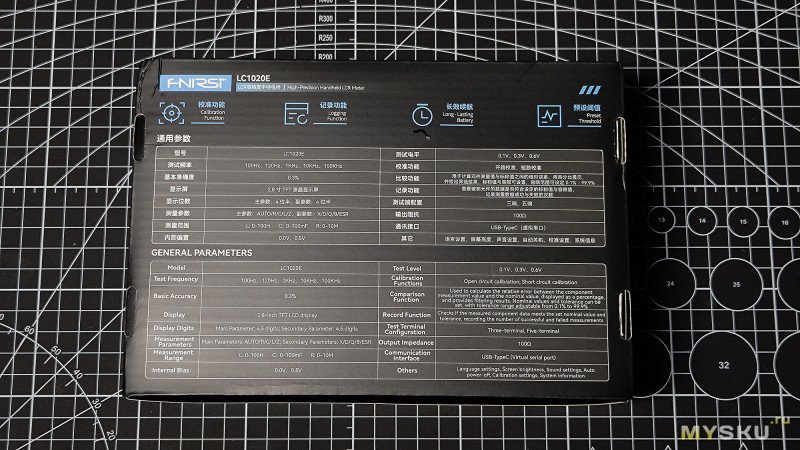

Прибор упакован в классическую картонную коробку от Fnirsi, в черно-серо-синих цветах с цветным изображением девайса.
В комплекте, помимо тестера, поставляются:
1) USB-C кабель для зарядки

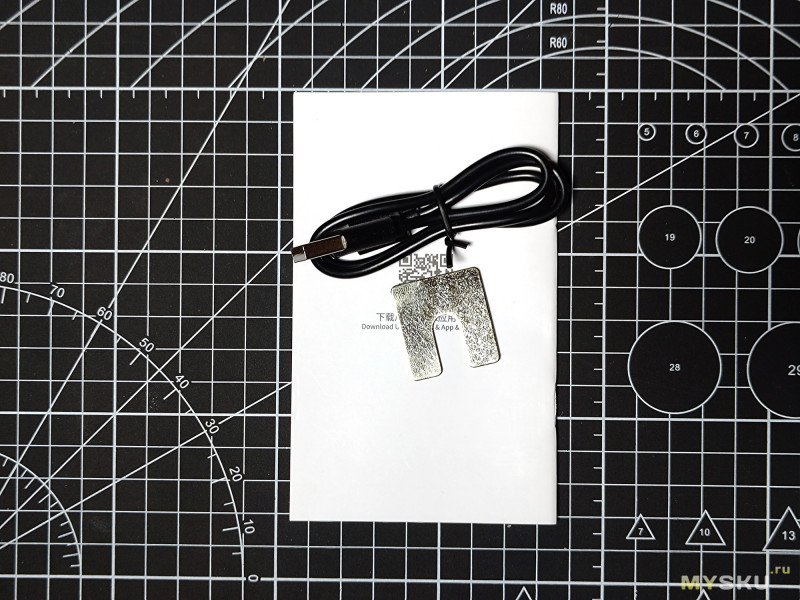

2) калибровочная пластинка

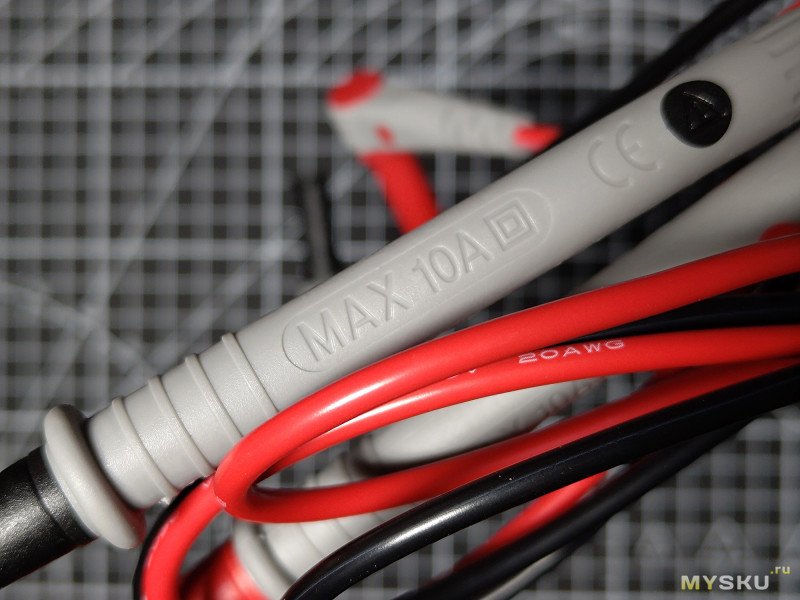

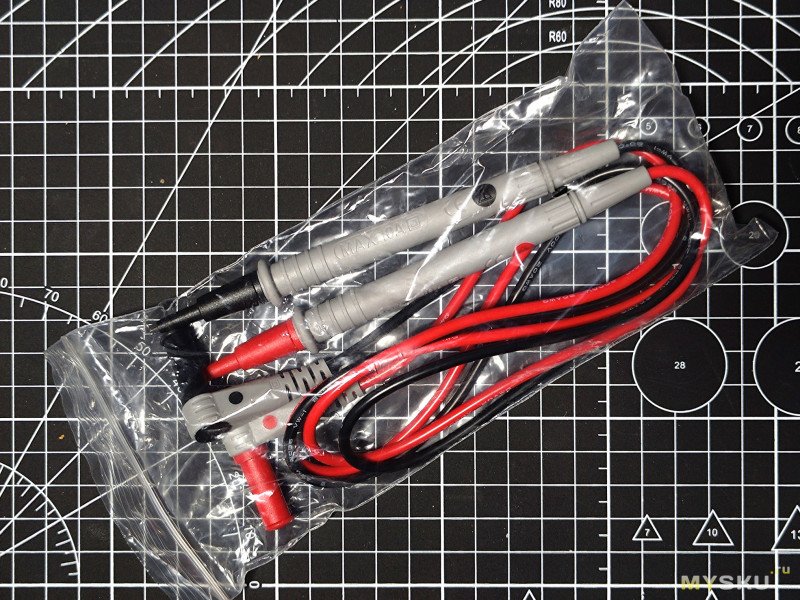

3) обычные мультиметорные щупы 10А

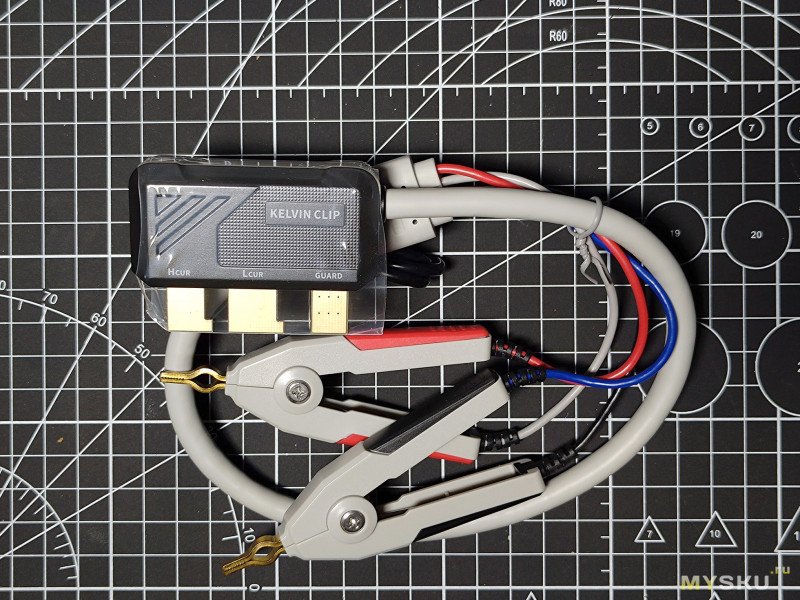

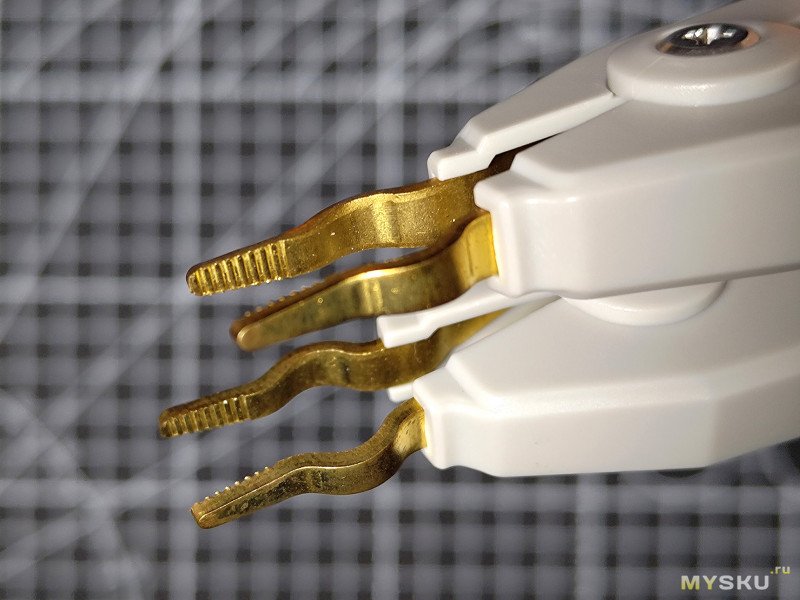

4) 4-контактные щупы-клещи Кельвина

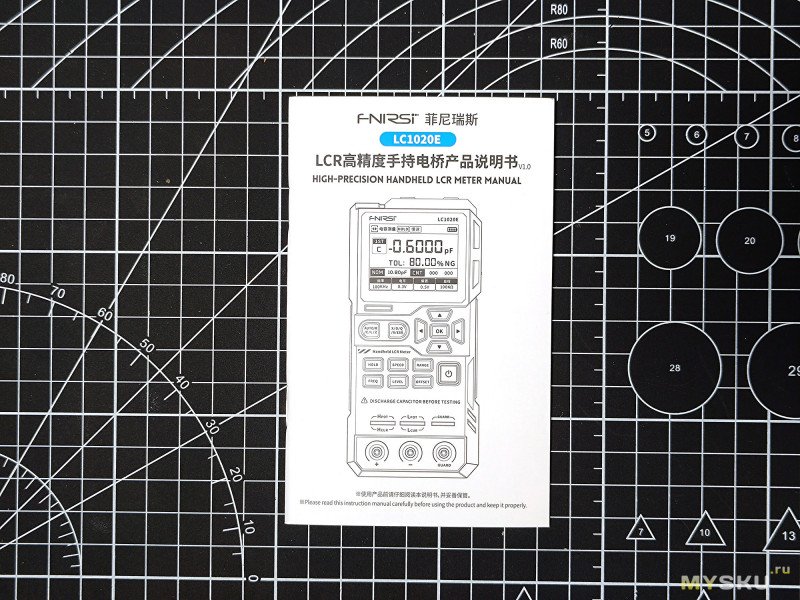

5) инструкция

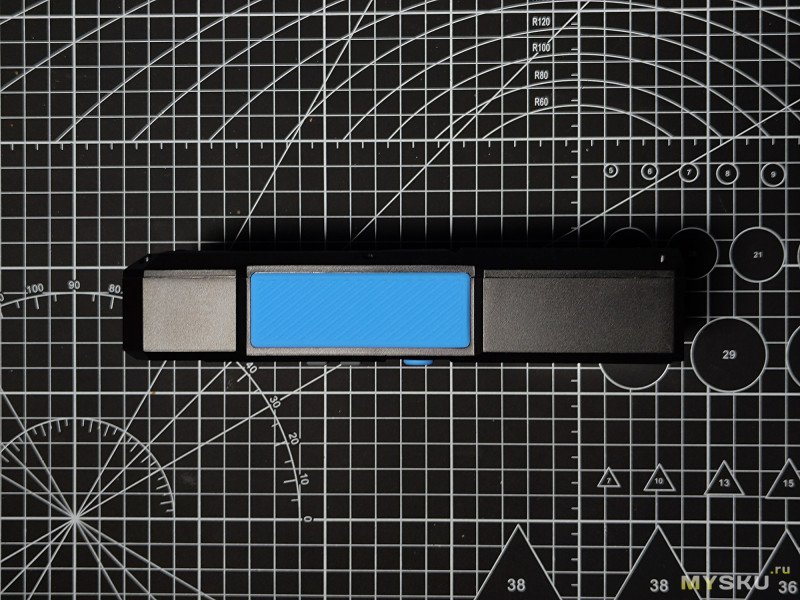

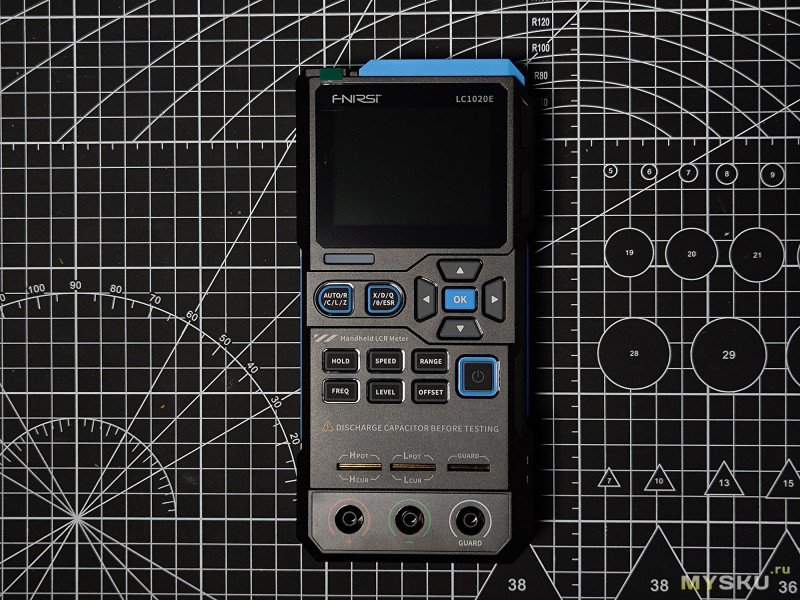

Сам прибор выполнен в стиле мультиметров от того же бренда, в корпусе из чёрного пластика с синими вставками, некоторые из которых резиновые. На лицевой стороне находится цветной дисплей размером 60х45 мм. В средней части органы управления с индикаторным светодиодом. Внизу разъёмы для подключения щупов.

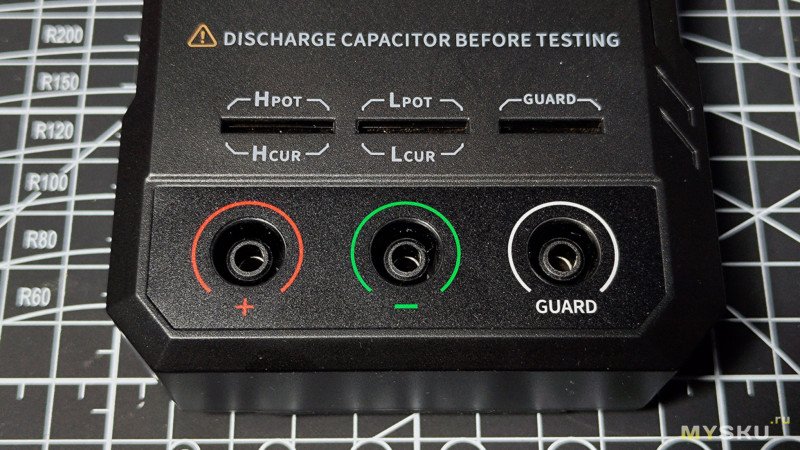

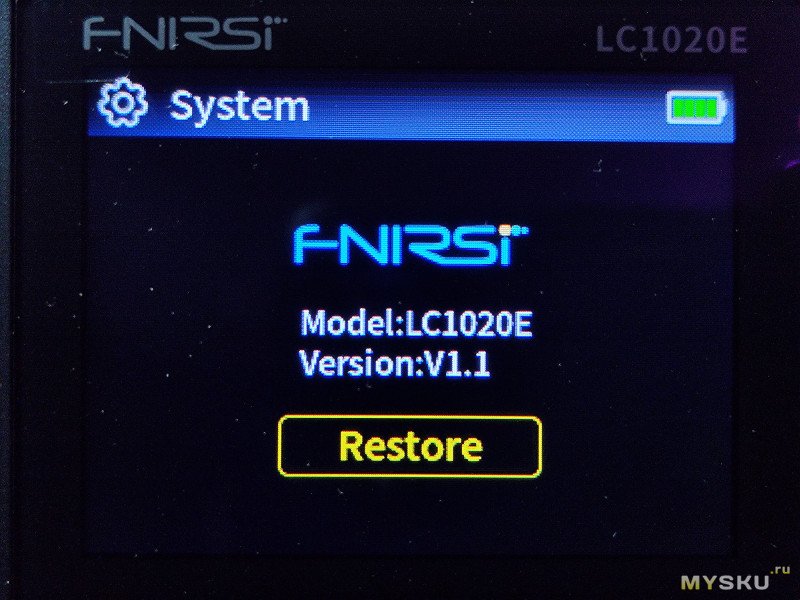

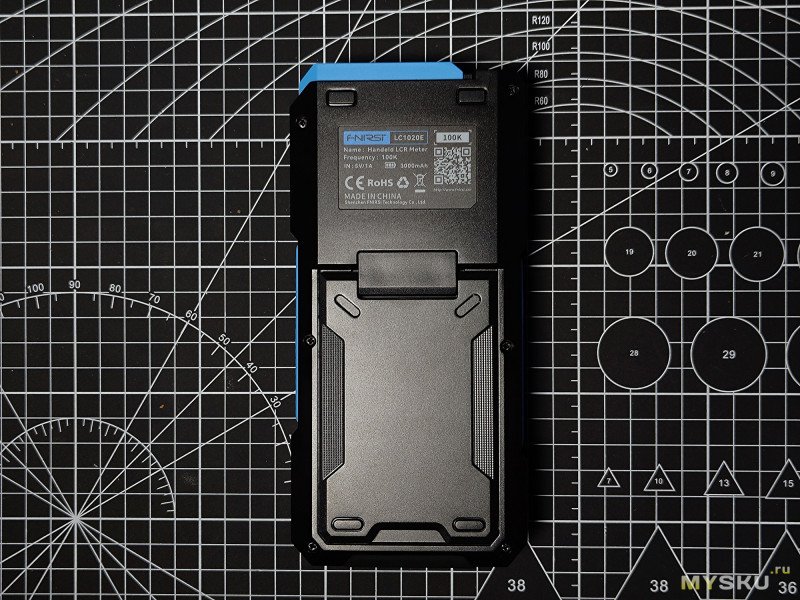

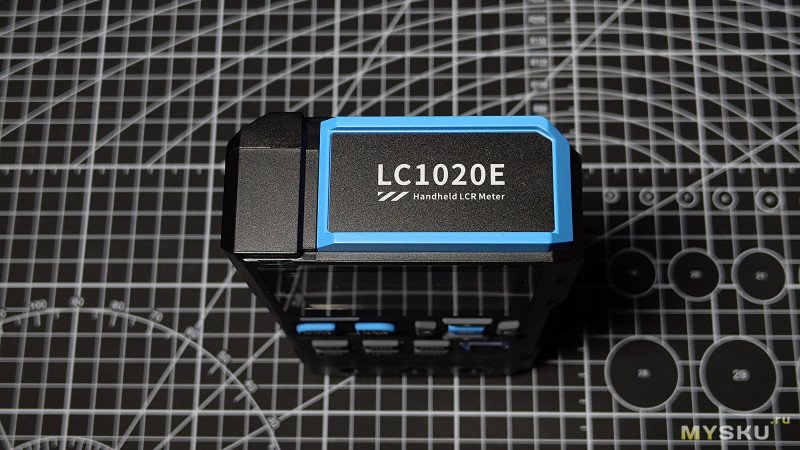

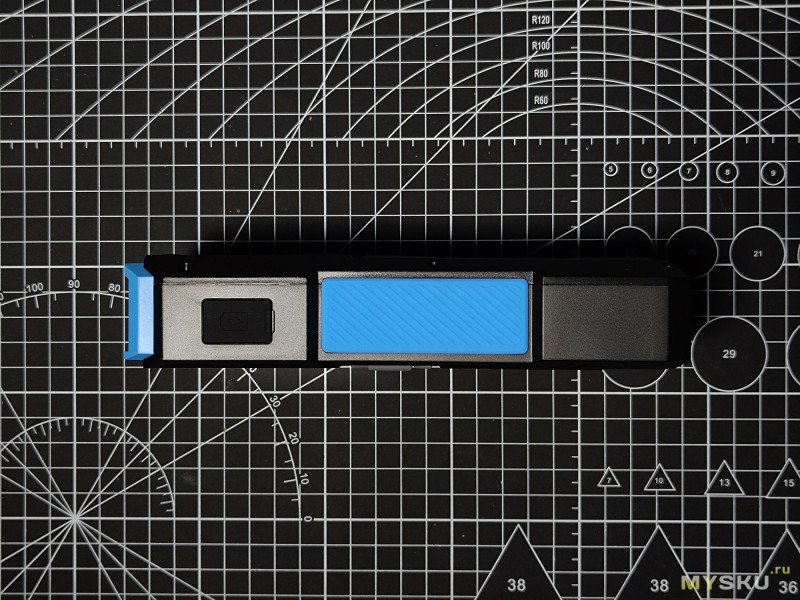

Сбоку под заглушкой находится USB-C разъём для зарядки и обновления прошивки (в процессе теста обновился с версии 1.0 до 1.1). Снизу корпуса ещё одна резиновая вставка чёрного, чтобы корпус не скользил, когда прибор опирается на откинутую сзади ножку.
Меню и настройки

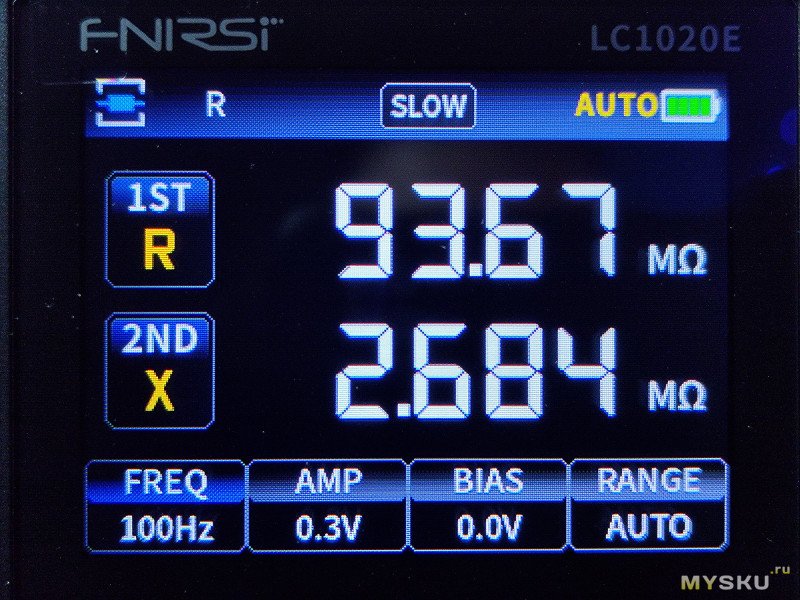

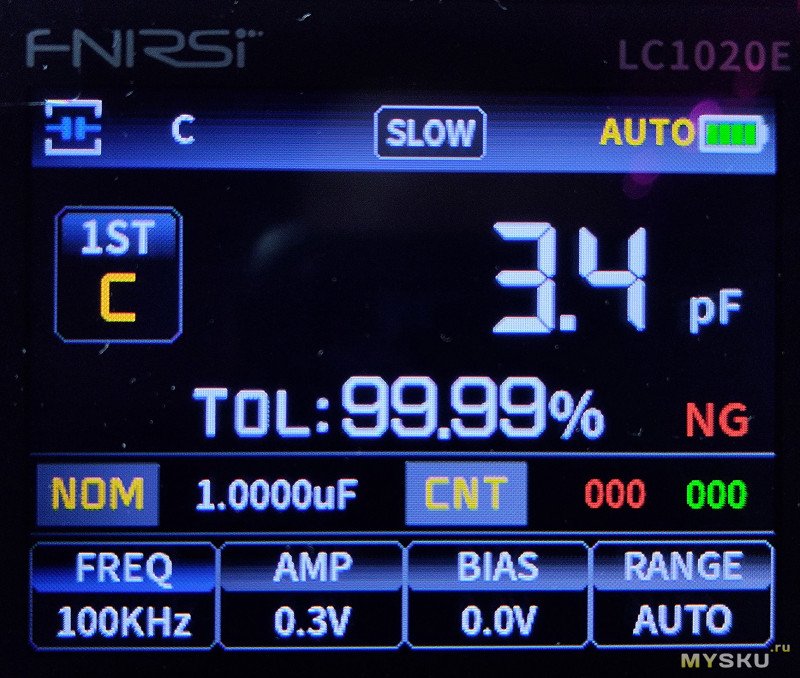

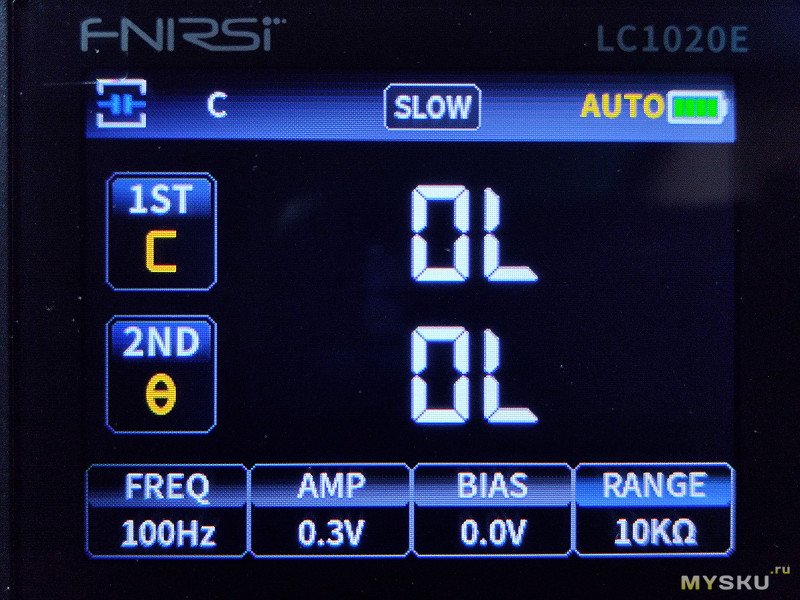

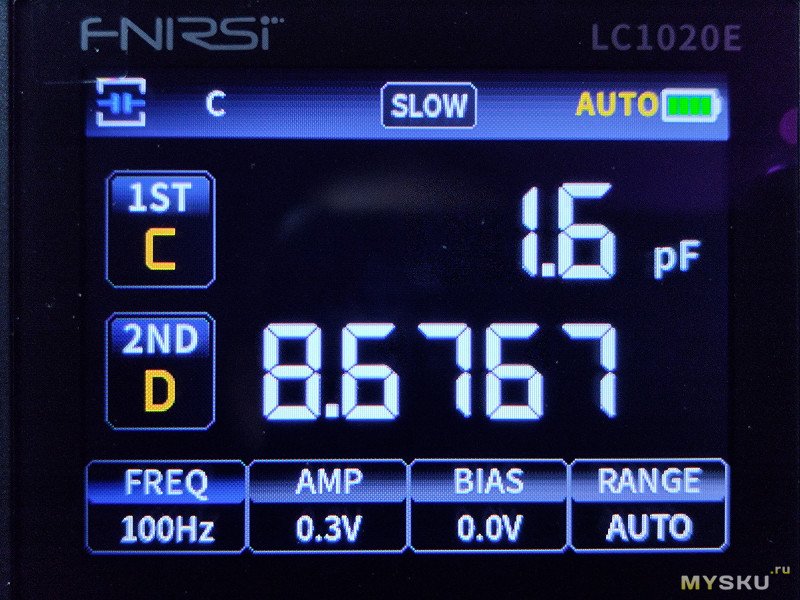

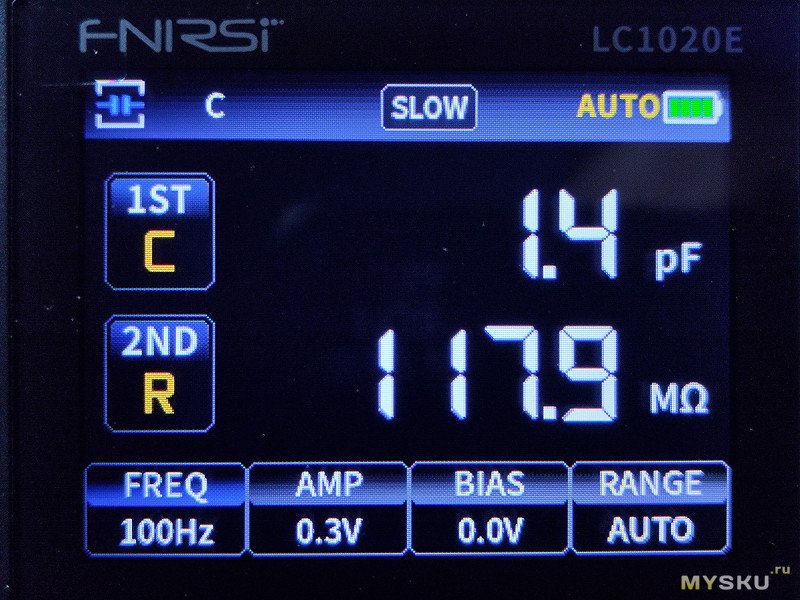

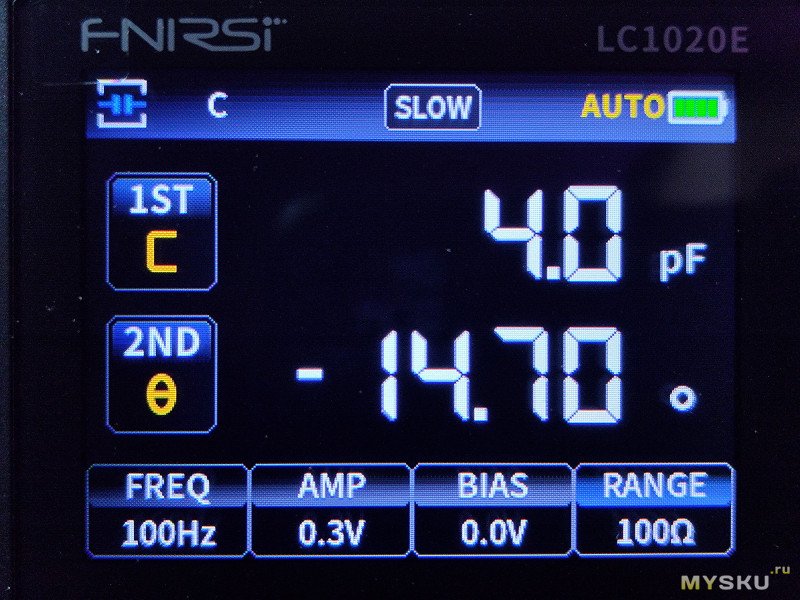

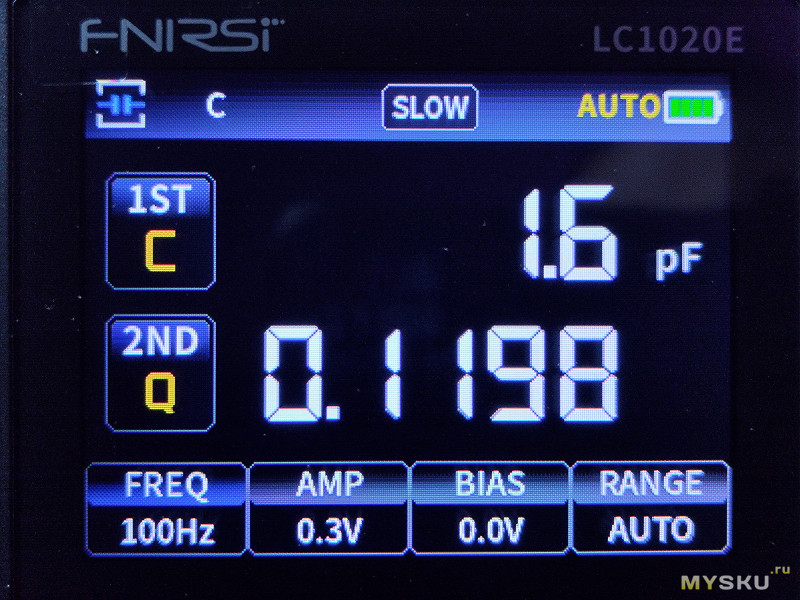

Сразу после включения появляется экран с сокращёнными и на первый взгляд непонятными символами. Одновременно всегда измеряется величины для двух параметров — основные и вторичные. Для переключения измеряемых параметров соответственно используются две кнопки «AUTO/R/C/L/Z» и «X/D/Q/θ/ESR».
Из
основных параметров прибор измеряет:
R — сопротивление
С — ёмкость
L — индуктивность
Z — импеданс
Вторичные параметры:
θ — фазовый угол тета
R — ESR
X — индуктивное сопротивление
D — коэффициент потерь
Q — добротность (Q-фактор)
Все измерения производятся на переменном токе, но настраиваются и дополнительные свойства измерения:

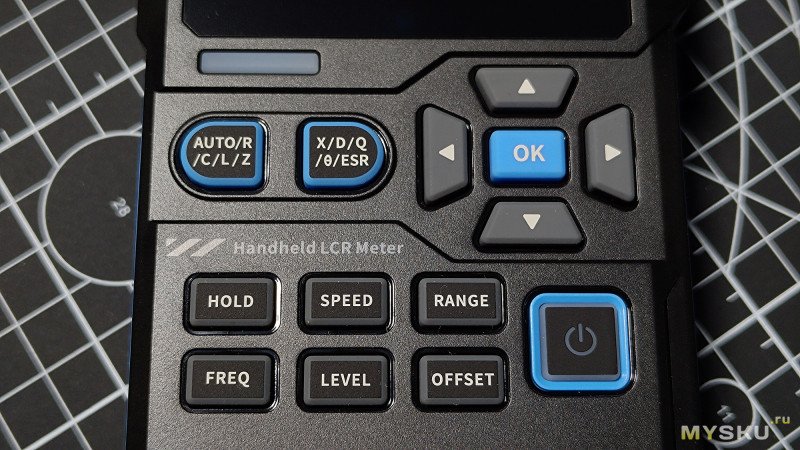

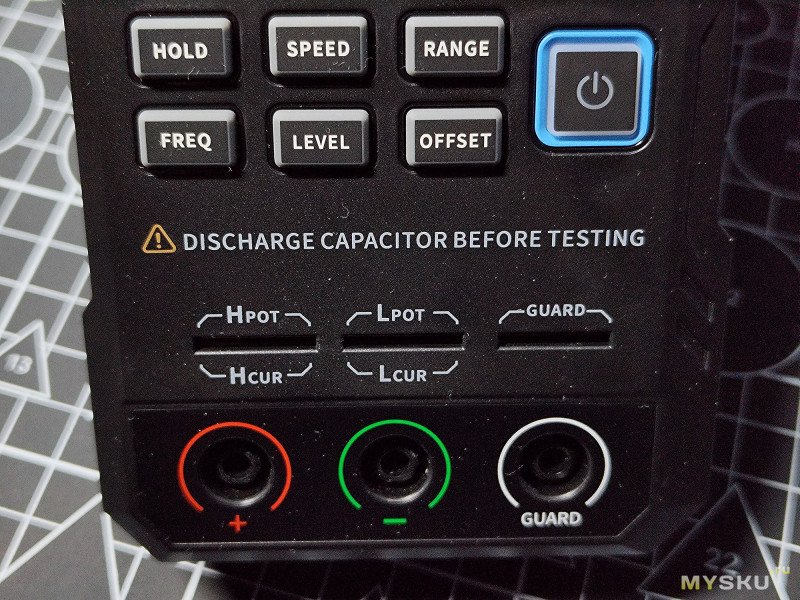

По кнопке

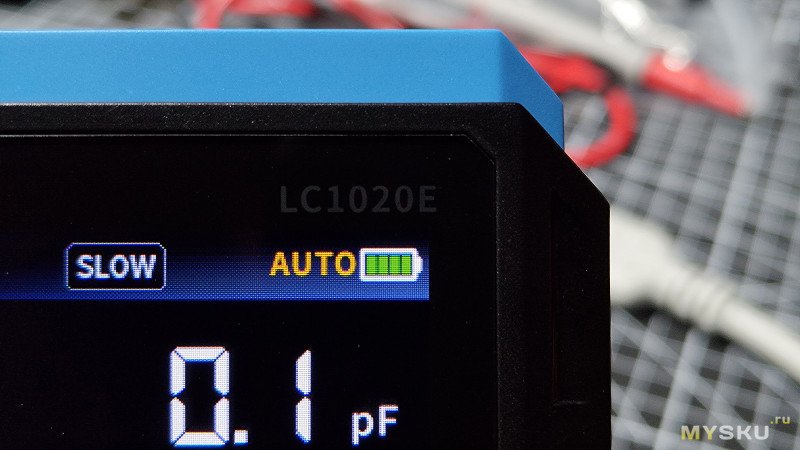

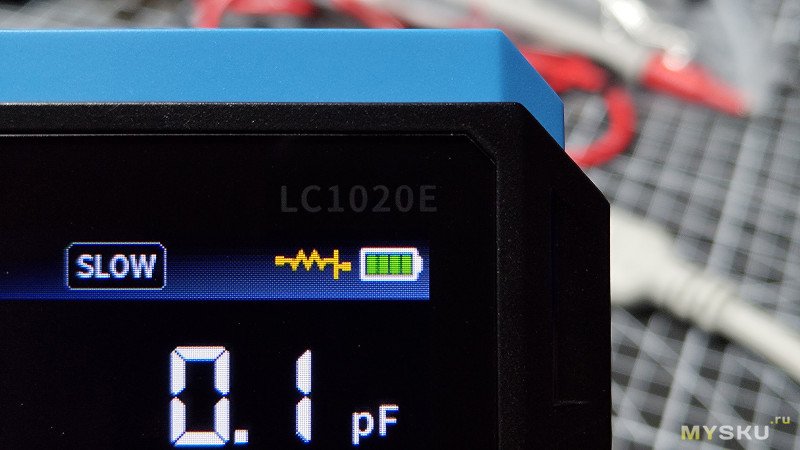

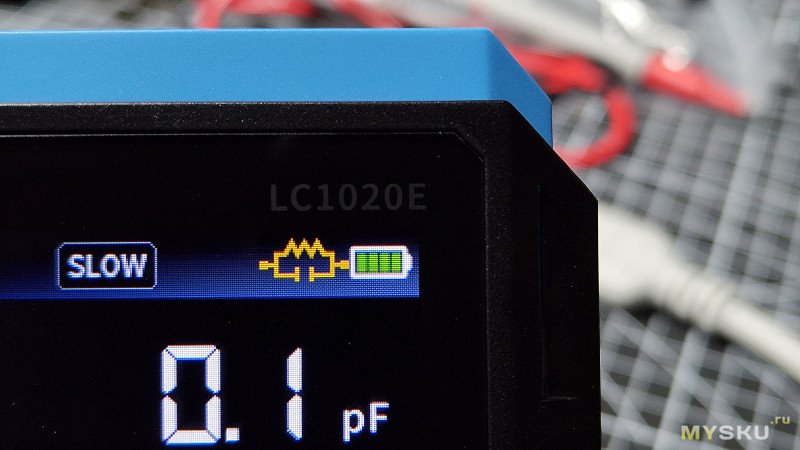

SPEED настраивается скорость измерения (slow, medium, fast). Для более точных измерений лучше ставить медленную скорость. Отображение состояния наверху экрана в строке состояния в мелком прямоугольнике.
По кнопке
FREQ настраивается частота (100Гц, 120Гц, 1кГц, 10кГц, 100кГц).
По кнопке
(LEVEL) AMP настраивается амплитуда (0.1В, 0.3В, 0.6В).
По кнопке
(OFFSET) BIAS настраивается смещение (0В, 0.5В — нужно для электролитических и танталовых конденсаторов). Обращаю внимание, когда включено, то для амплитуды становится доступно только 0.1В и 0.3В.
По кнопке

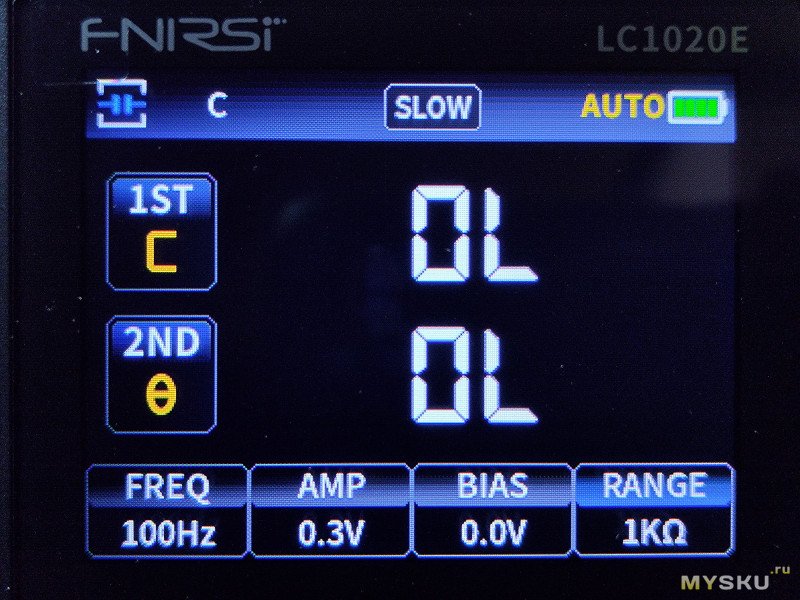

RANGE устанавливается предел измерения сопротивления (100 Ом, 1кОм, 10кОм, 100кОм, Авто)

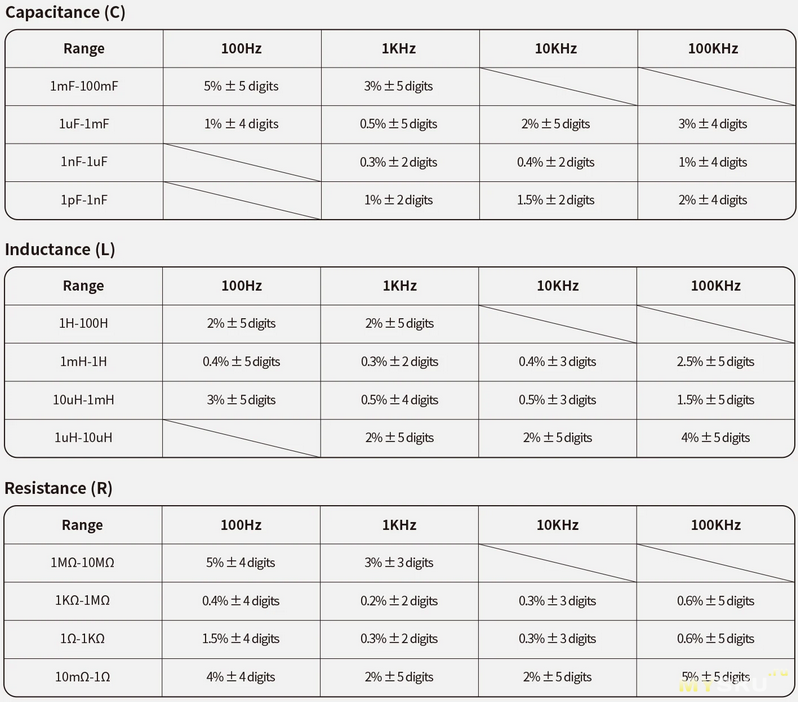

Ниже приведены таблицы рекомендаций при проведении основных замеров, взятые из инструкции. Вкратце. Для измерения электролитических конденсаторов рекомендуется ставить частоту 100-120Гц. Для других конденсаторов, резисторов и индуктивностей рекомендуется 1кГц. Амплитуда годится максимальная (0.6В), если компонент выпаянный. Для запаянных в схему компонентов наоборот нужно ставить минимальную амплитуду 0.1В, чтобы не пооткрывать затворы транзисторов.
Режим сортировки активируется по длительно нажатой кнопке
HOLD.

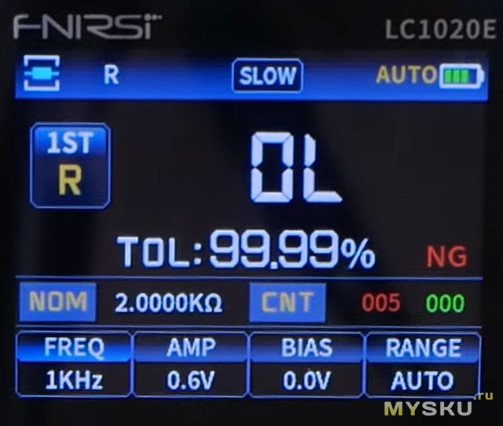

Можно, например, отсортировать (отбраковать) кучу резисторов по погрешности от номинала.
Переключение модели измерения производится по длительно нажатой кнопке
SPEED. Всего доступно три модели измерения — последовательный, параллельный и Авто.

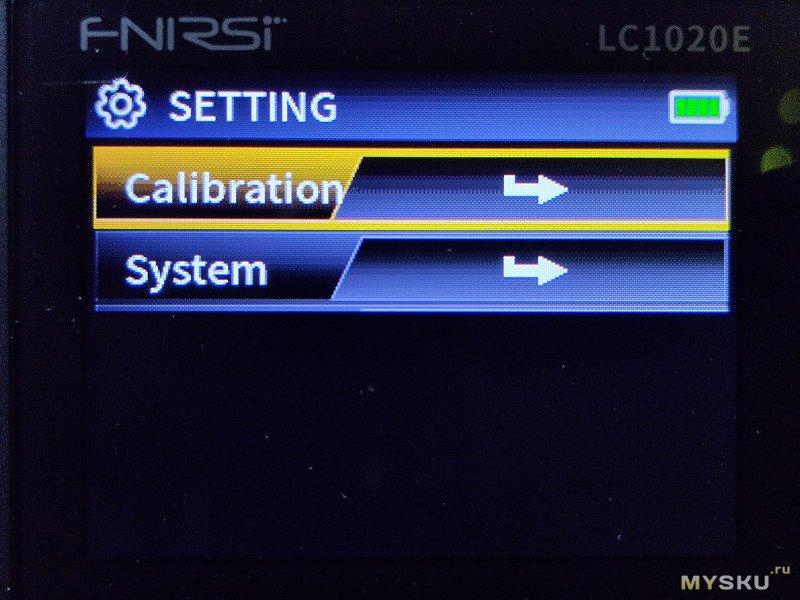

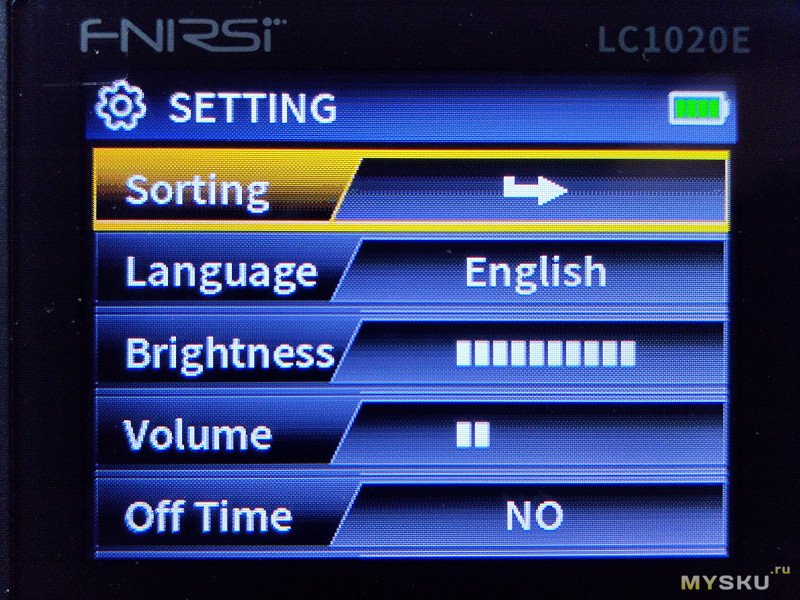

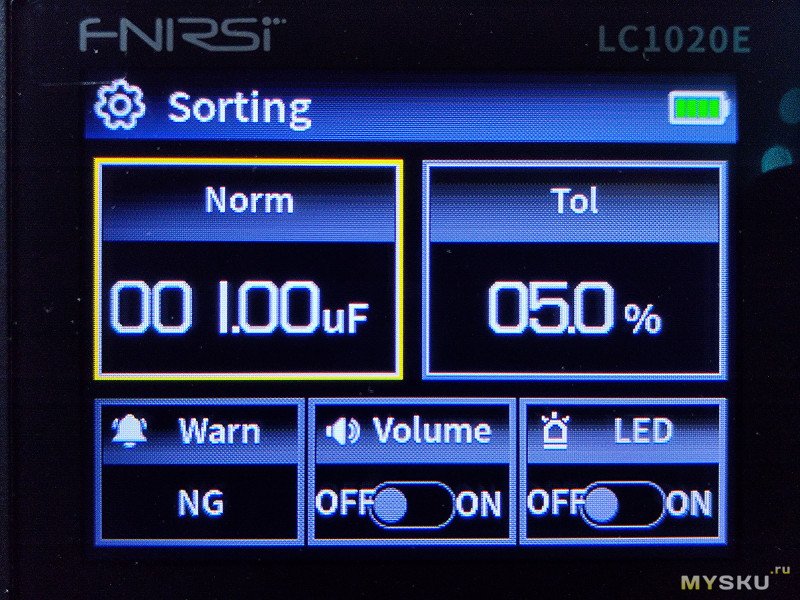

В настройки можно попасть по длительному нажатию на клавишу ОК. Здесь можно найти меню настройки параметров сортировки, выбор языка (CN/ENG), настройка яркости, громкости, автовыключение, меню калибровки и инфо о версии прошивки.

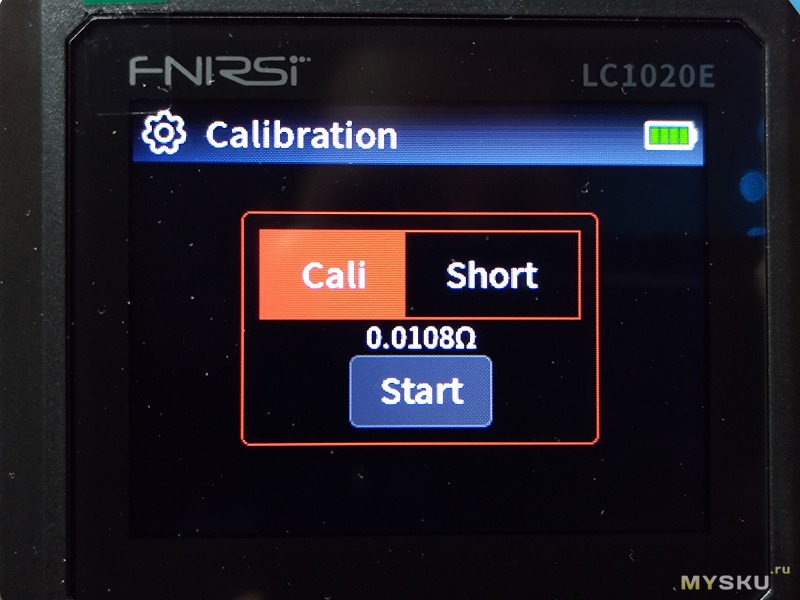

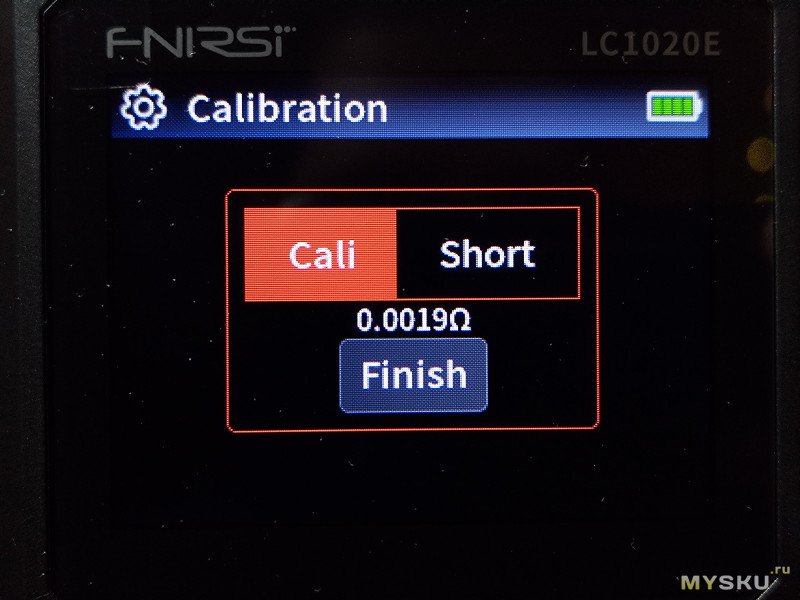

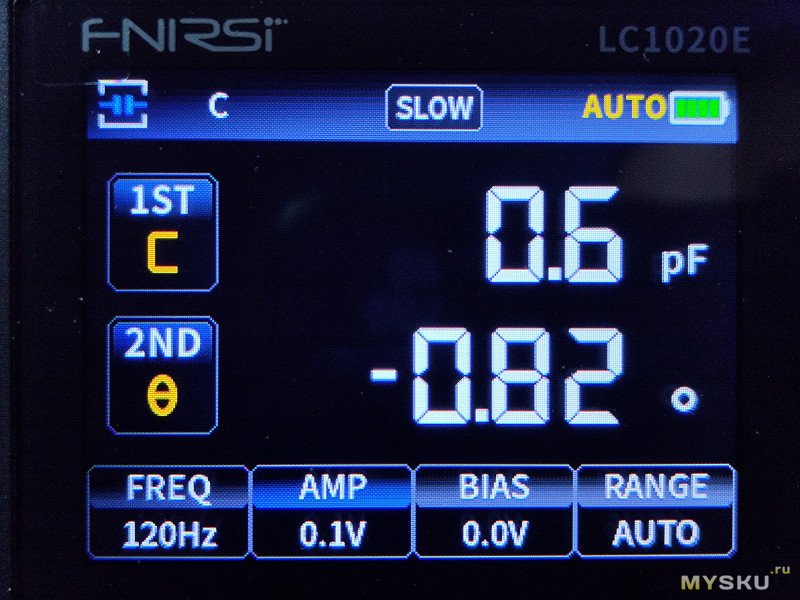

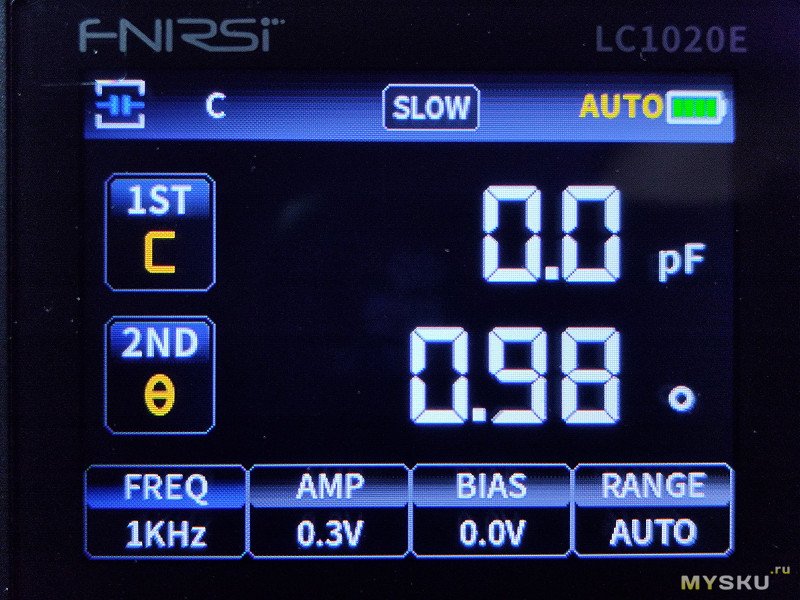

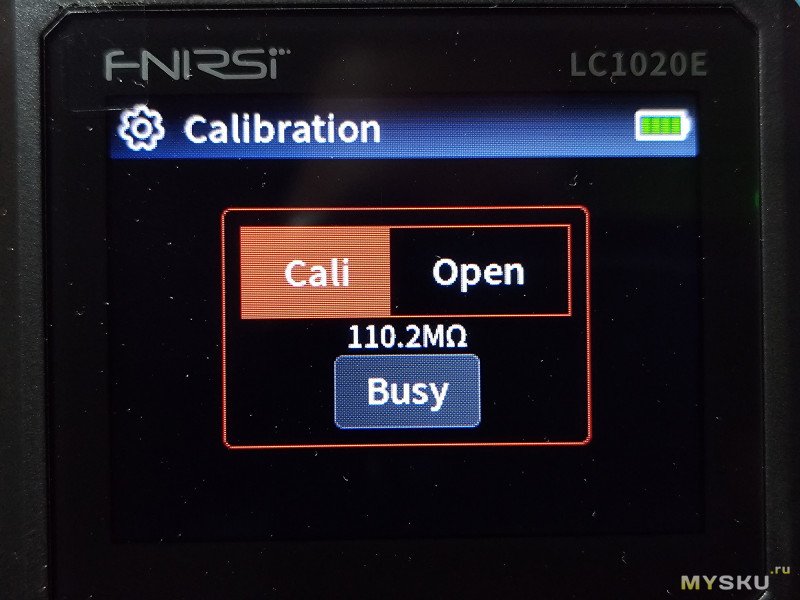

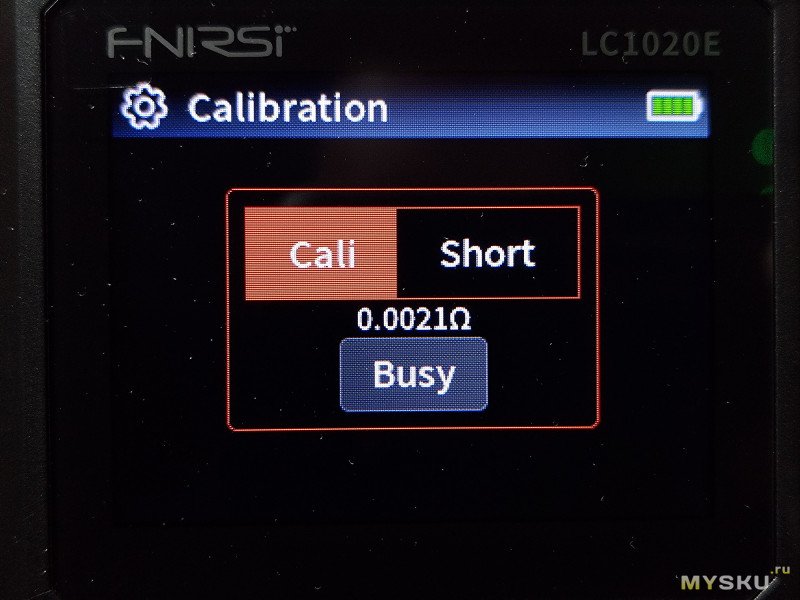

Калибровка производится в два этап — с закороченным входом и открытым.
Сначала меню предлагает сделать это при закороченном входе. Устанавливаем ту самую калибровочную пластину.
Нажимаем ОК и ждём, пока на экране не появится надпись FINISH

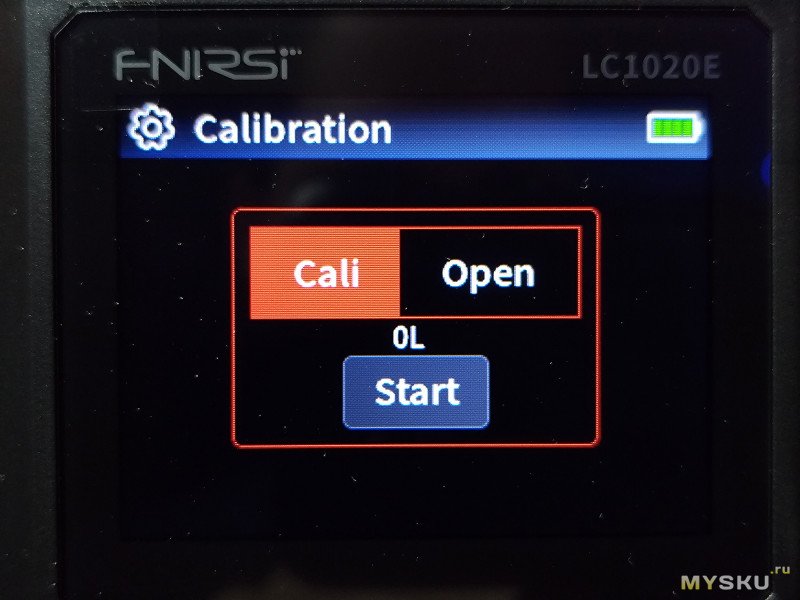

Теперь убираем пластину и делаем тоже самое с открытым входом.
Нажимаем ОК и ждём завершения калибровки.

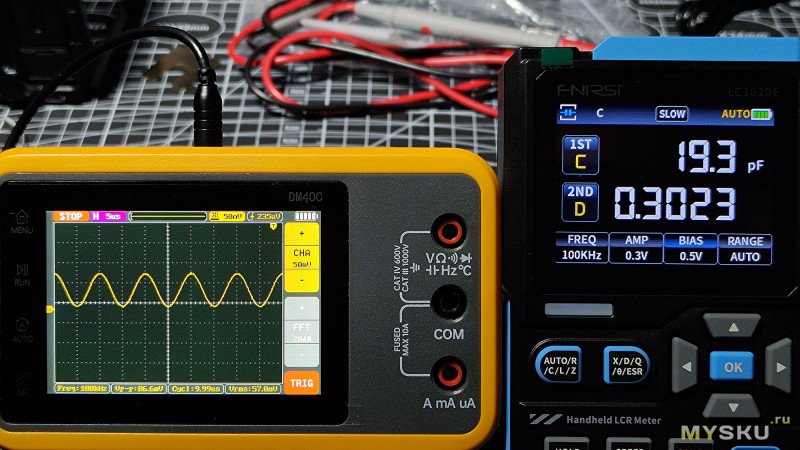

Осмотр сигнала осциллографом

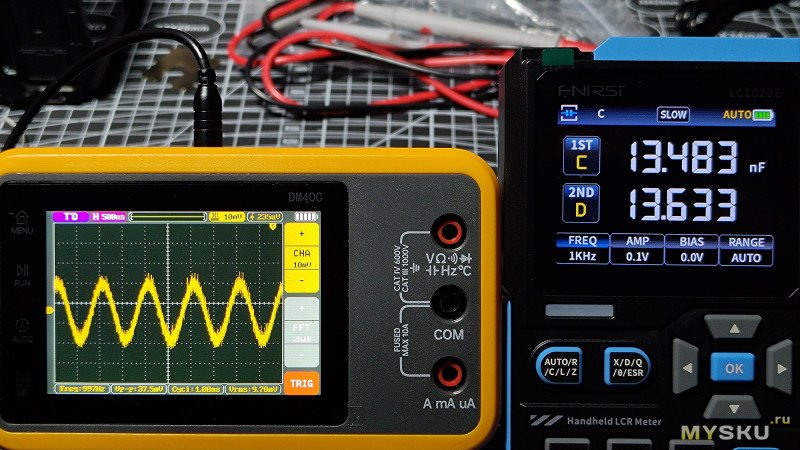

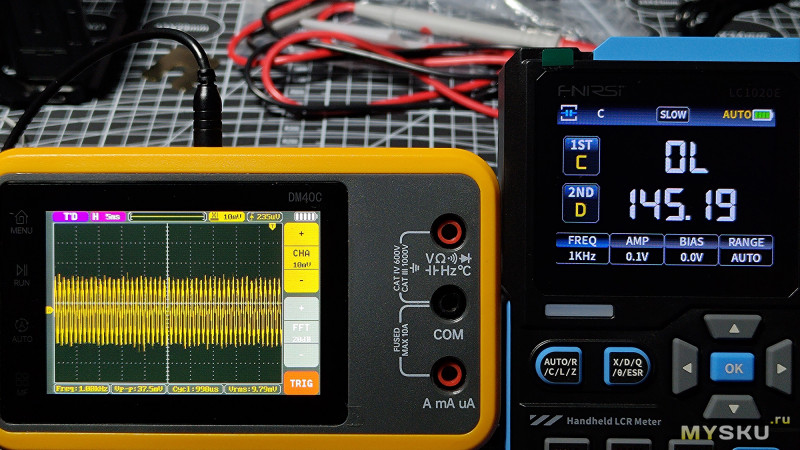

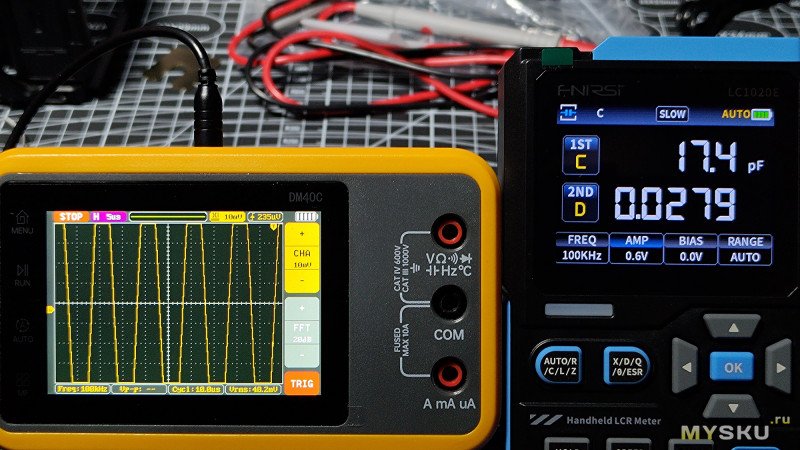

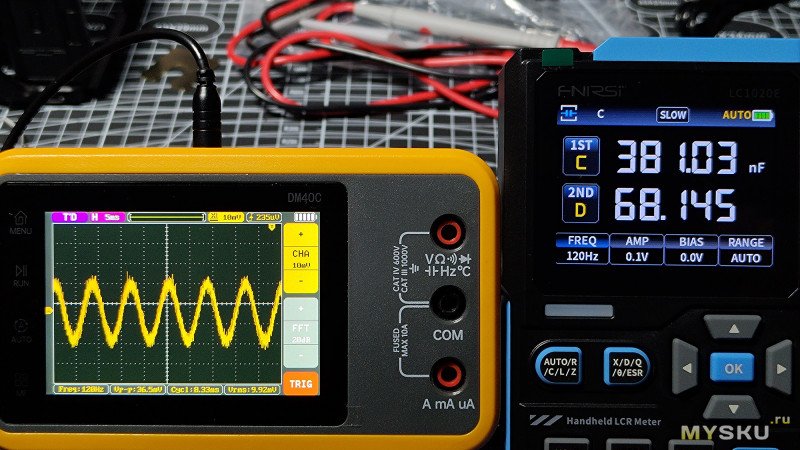

Посмотрим через осциллограф, что выдаёт этот прибор.
На выходе, как и ожидалось, синусоида.
| 100Гц, развёртка 10мВ/5мс | 120Гц, развёртка 10мВ/5мс |
 |  |
| 1 кГц, развёртка 10мВ/5мс | 1 кГц, развёртка 10мВ/500мкс |
 |  |
| 10 кГц, развёртка 10мВ/500мкс | 10 кГц, развёртка 10мВ/50мкс |
 |  |
| 100 кГц, развёртка 10мВ/500мкс | 100 кГц, развёртка 10мВ/50мкс |
 |  |

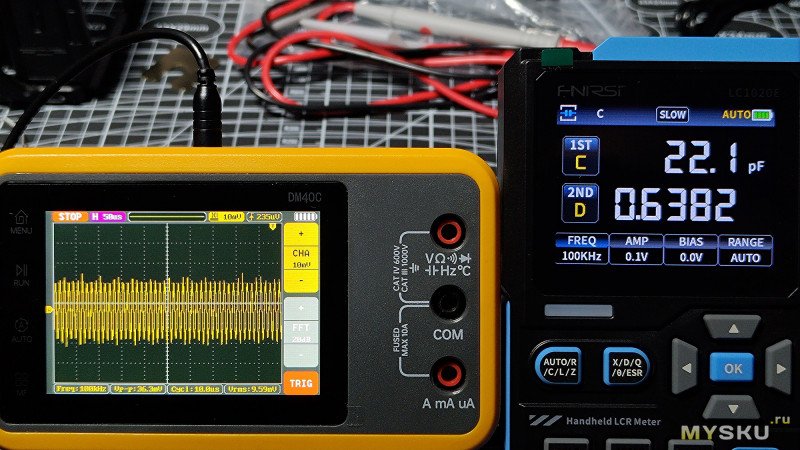

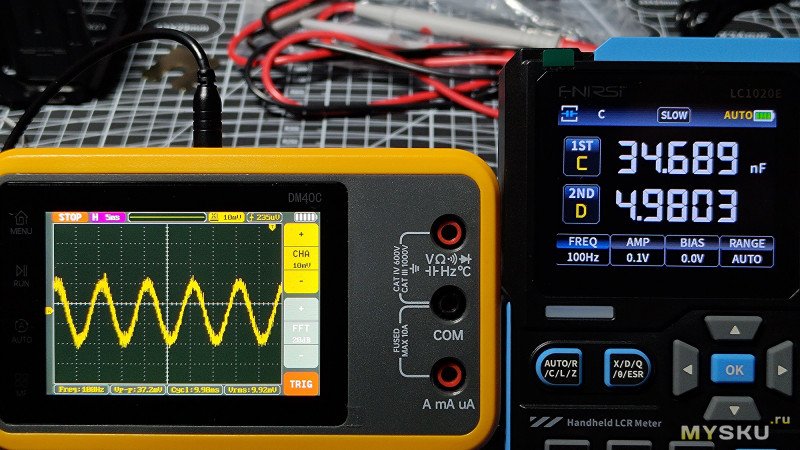

Теперь изменим амплитуду. Всего доступно, как упоминал выше, три параметра — 0.1В, 0.3В, 0.6В
100 кГц, AMP 0.1В
развёртка 10мВ/5мкс | 100 кГц, AMP 0.3В
развёртка 10мВ/5мкс | 100 кГц, AMP 0.6В
развёртка 10мВ/5мкс |
 |  |  |
Теперь с выключенным и включенным смещением 0.5В.
100 кГц, AMP 0.1В,
смещение выключено
развёртка 50мВ/5мкс | 100 кГц, AMP 0.3В
смещение 0.5В включено
развёртка 50мВ/5мкс |
 |  |
Измерения
Проверим сперва электролитические конденсаторы, которых у меня нашлось несколько.

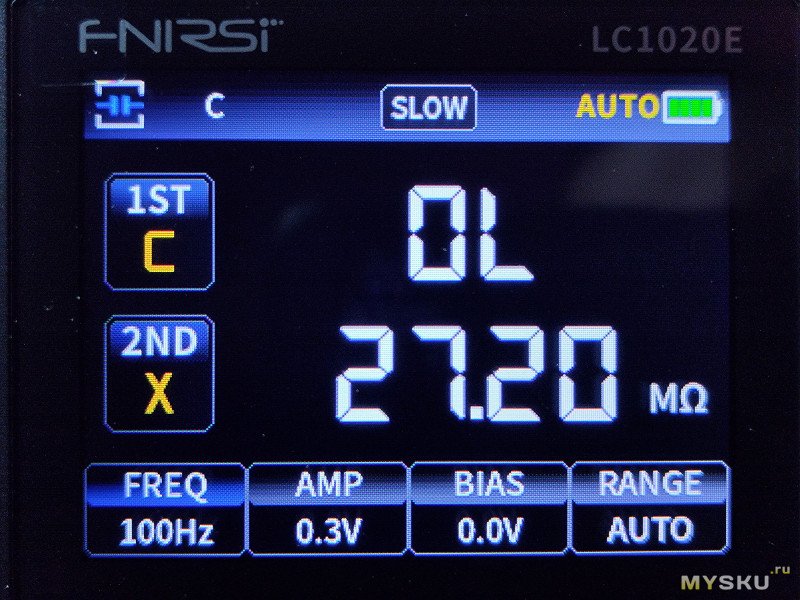

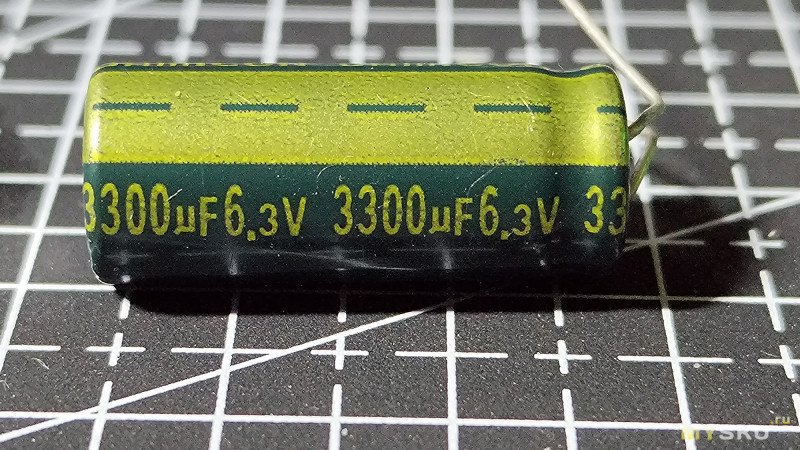

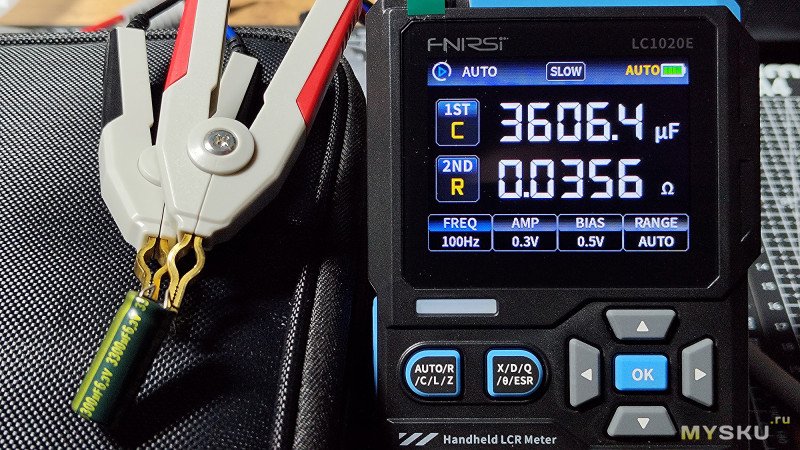

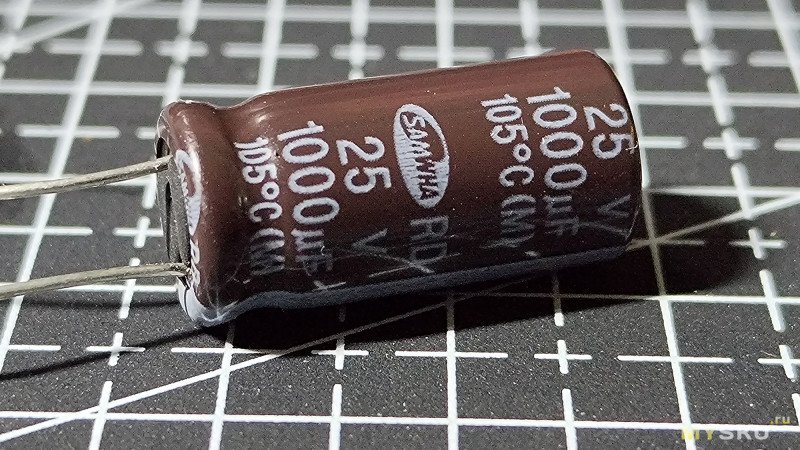

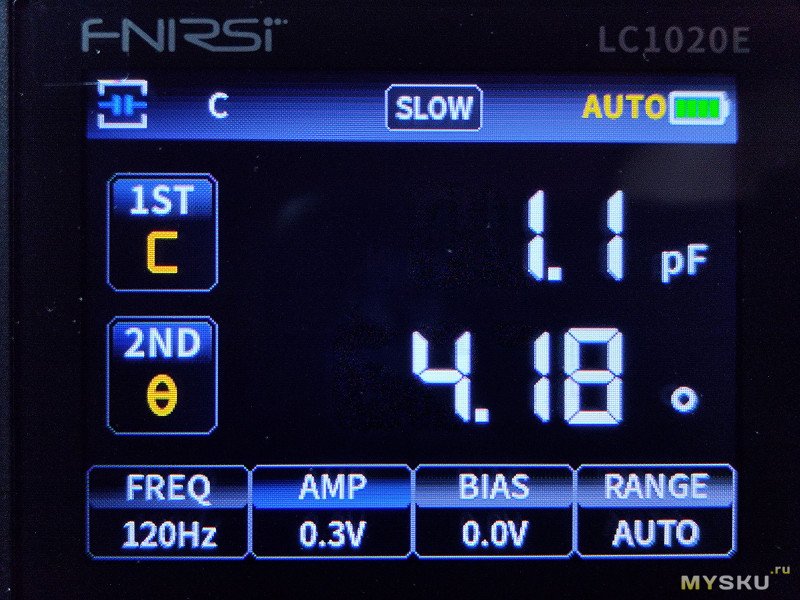

На приборе выставлено измерение ёмкости и ESR. Параметры 100Гц, амплитуда 0.3В, и обязательно включение смещения, так как компоненты имеют полярность. На «зелёном» конденсаторе 3600мкФ при номинале 3300, ESR очень низкий — всего 35 мОм, это хорошо. У «коричневого» кондёра наоборот уменьшенная ёмкость относительно номинала, а ESR повышенное 108 мОм.

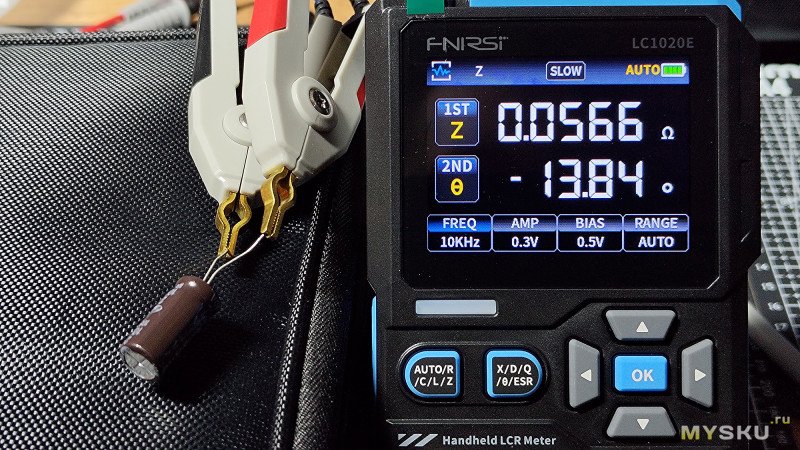

Посмотрим импеданс этих электролитов. Переключаем первичный тип измерения на Z и частоту поднимем до 10кГц. Получаем 21 мОм на «зелёном» и 56 мОм на «коричневом» конденсаторах. Чем меньше импеданс, тем лучше конденсаторы гасят помехи и пульсации в импульсных БП.

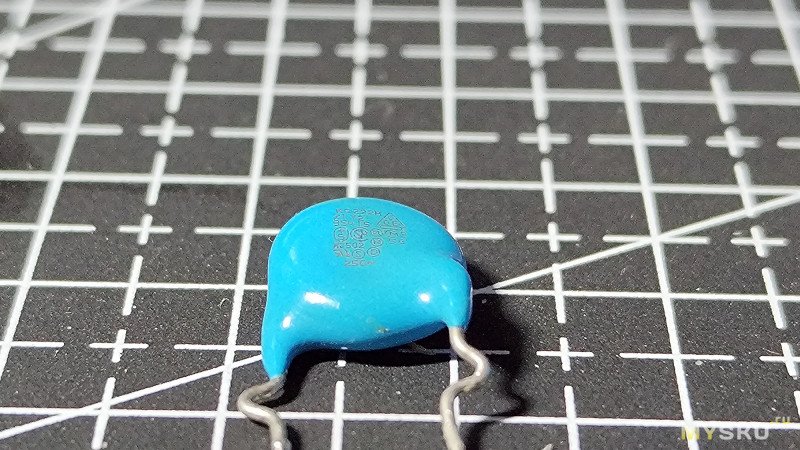

Керамический конденсатор 100нФ 16В + X1Y2

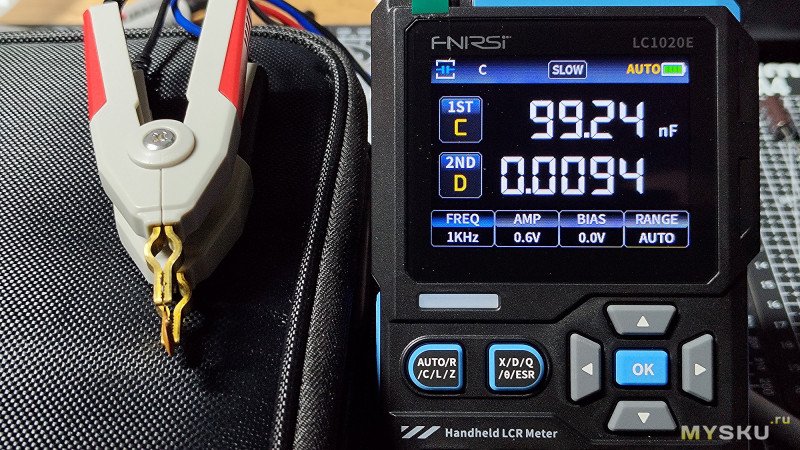

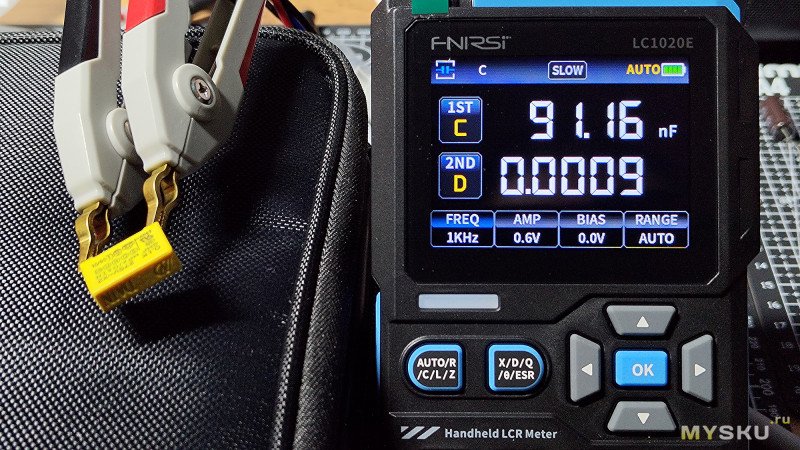

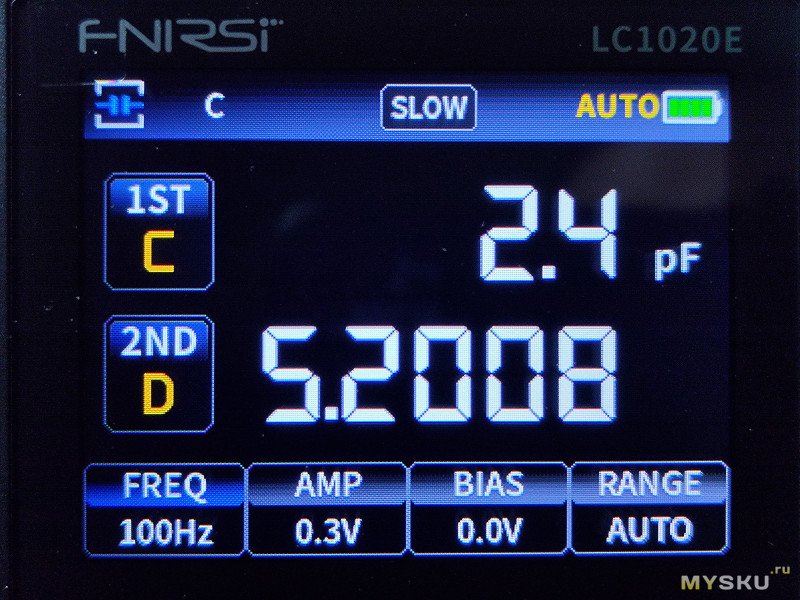

Измеряем ёмкость © + коэффициент потерь (D).
Ставим частоту 1 кГц, амплитуда 0.6В, смещение выключаем.
Чем меньше коэффициент потерь, тем лучше для работы в ВЧ-схемах.

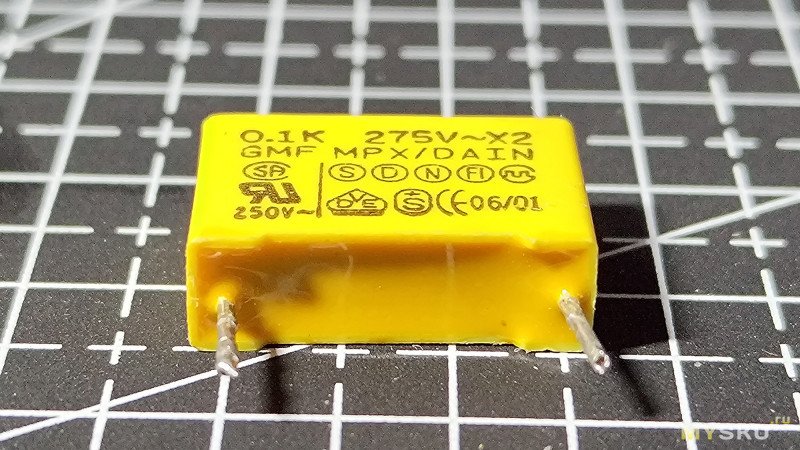

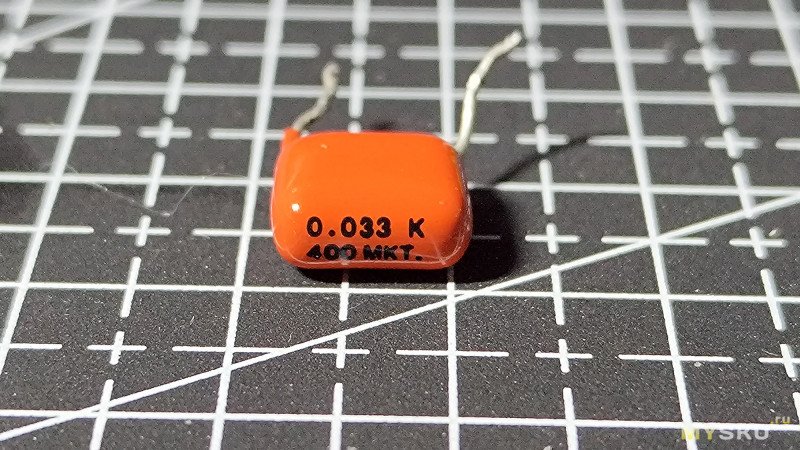

Плёночный конденсатор и полипропиленовый плёночный конденсатор безопасности.
Самый маленький коэффициент потерь у второго конденсатора, так как в нём стоит качественный диэлектрик.

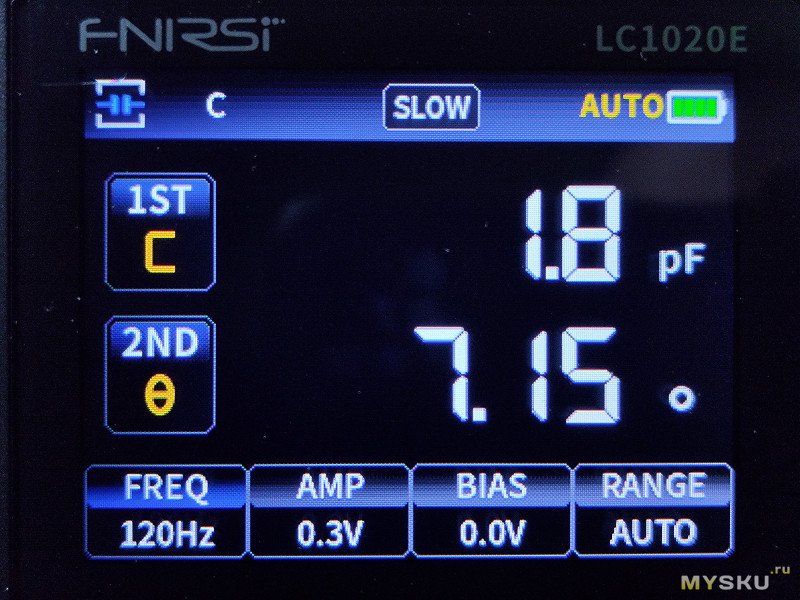

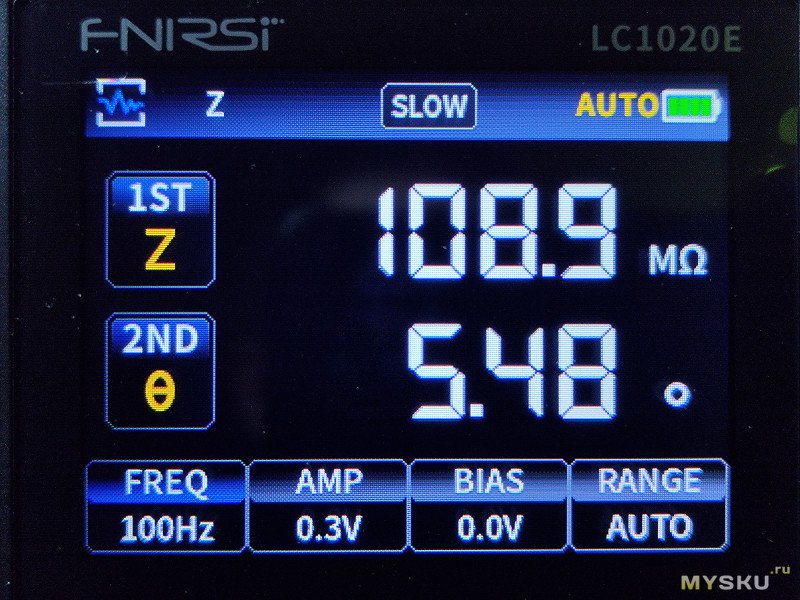

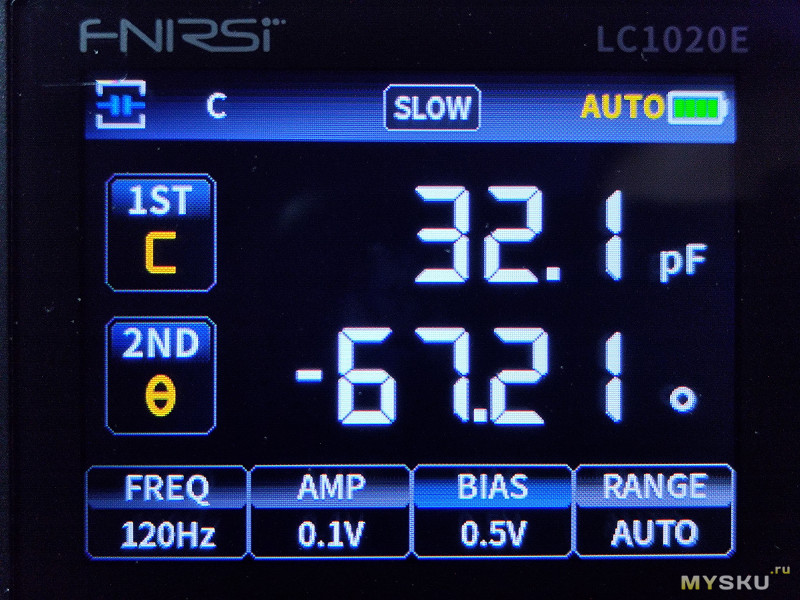

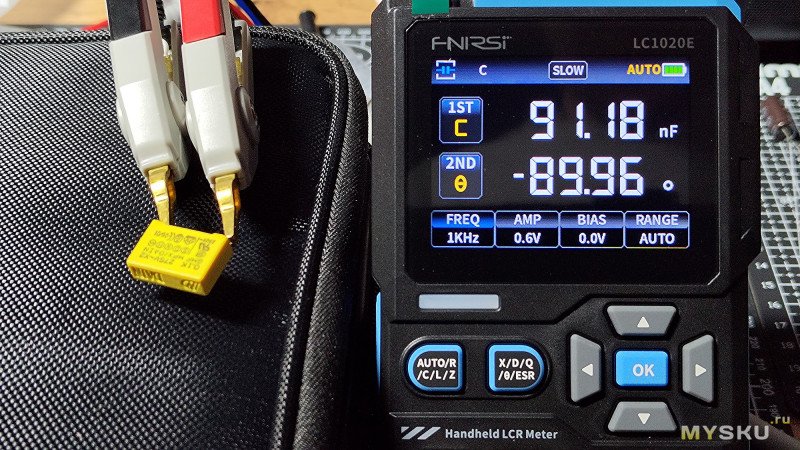

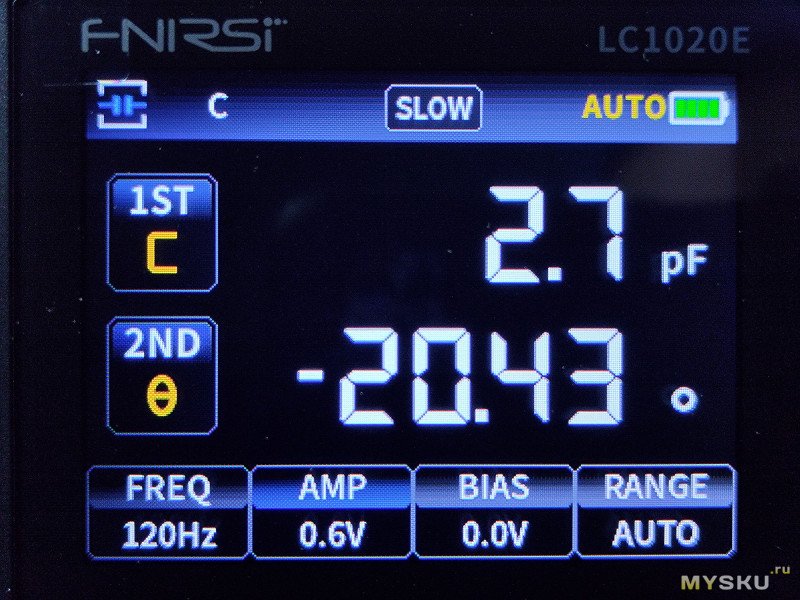

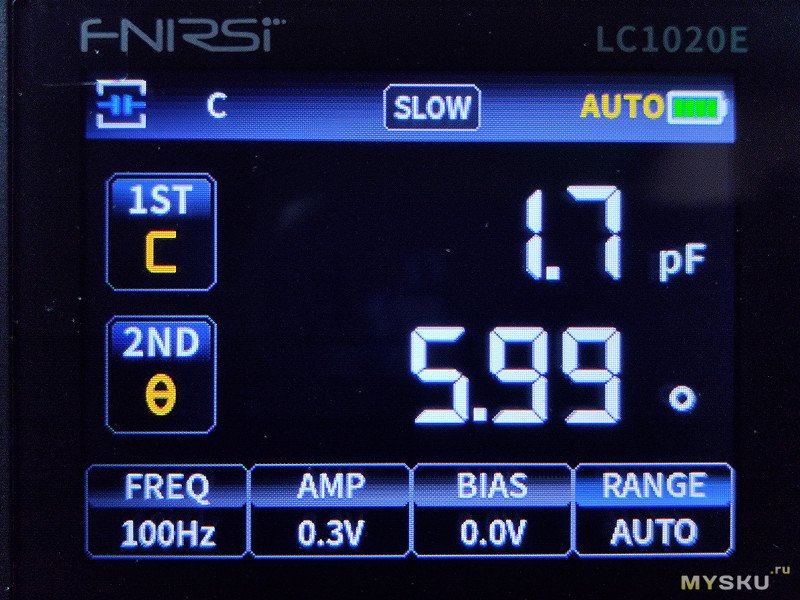

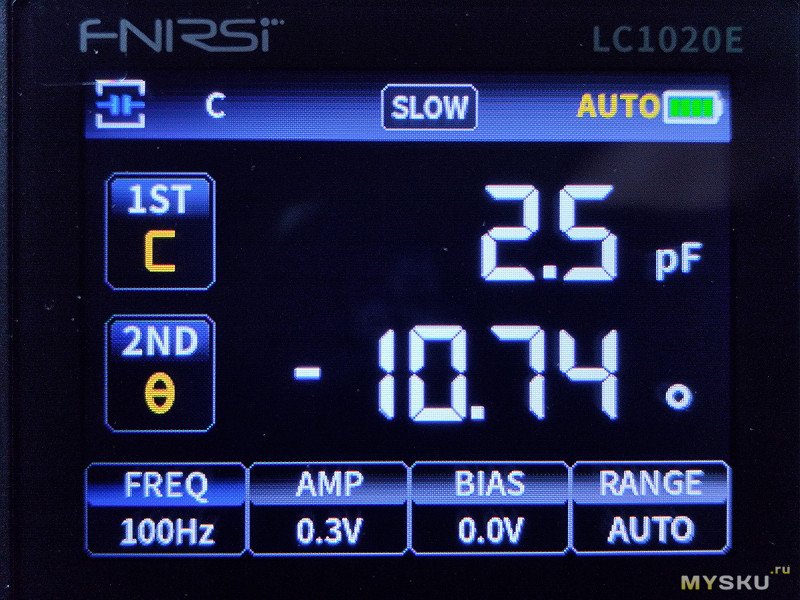

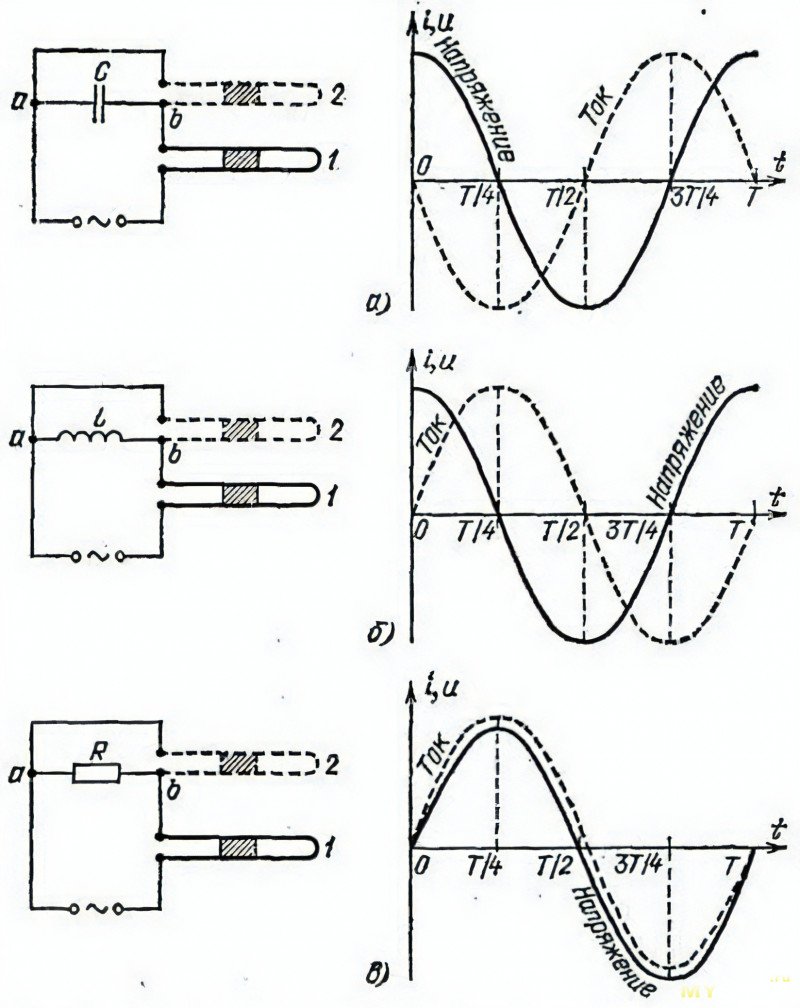

Посмотрим на сдвиг фаз между током и напряжением, поэтому переключаем вторичный тип измерения на тету θ (фазовый угол), который выводит на экран величину в градусах. Для справки: у эталонного конденсатора ток опережает напряжение на -90 °, у эталонного резистора ток и напряжение по фазе совпадают и поэтому угол будет 0°, у эталонной индуктивности ток отстаёт от напряжения и соответственно это +90°.

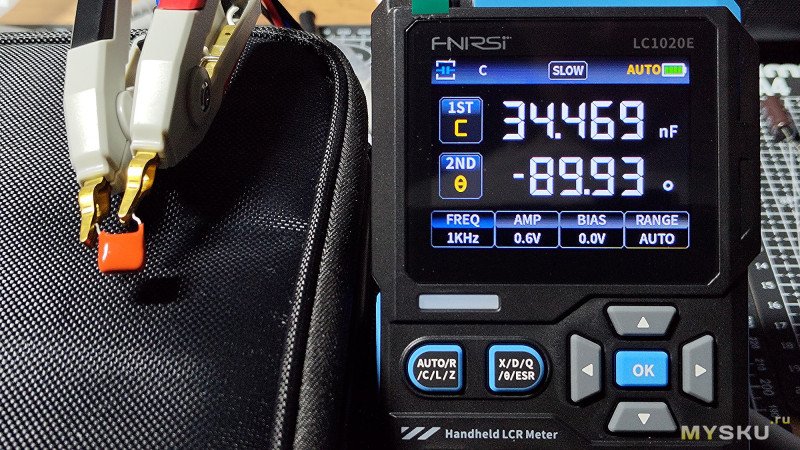

Проверим на последних двух конденсаторах: -89.93° и -89.96°, неплохо, но могло быть и лучше.

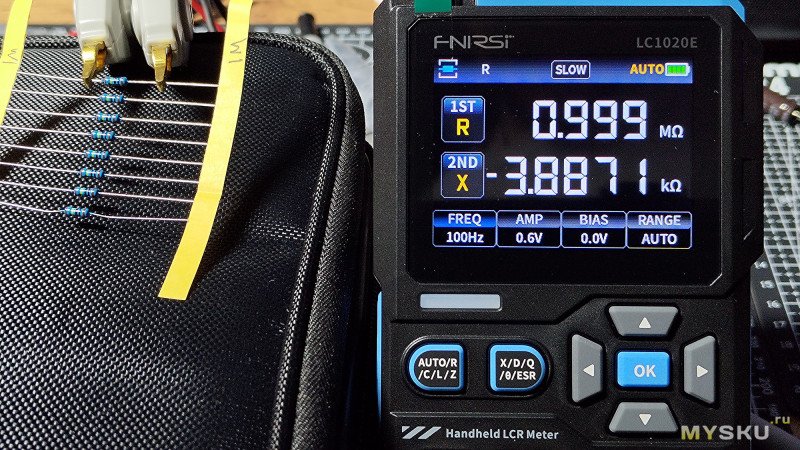

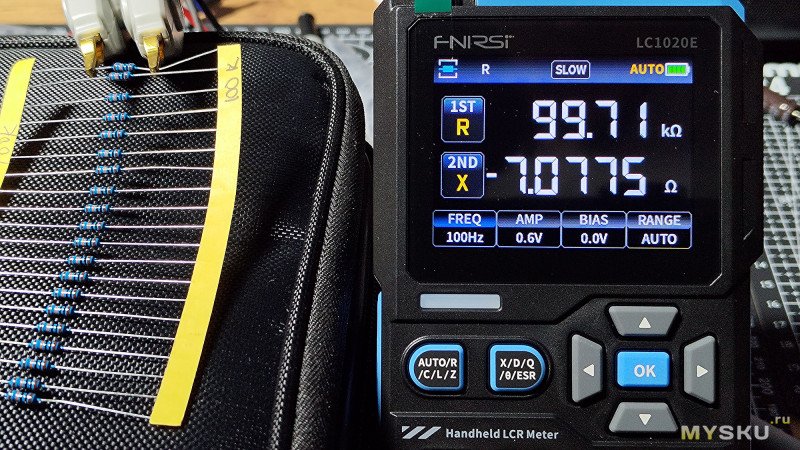

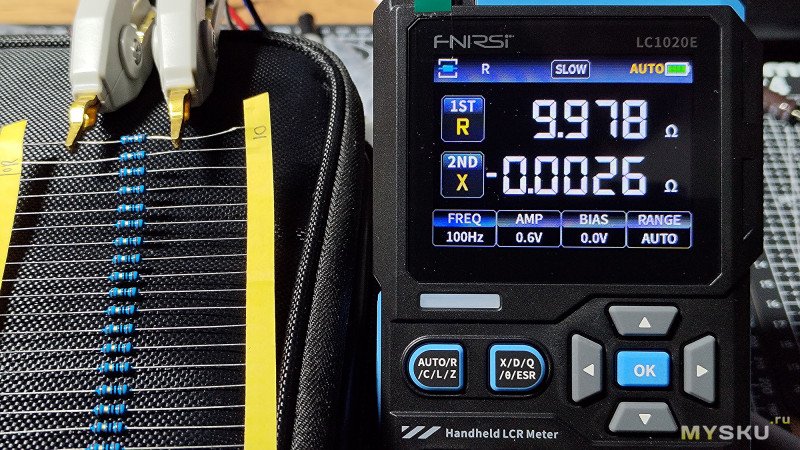

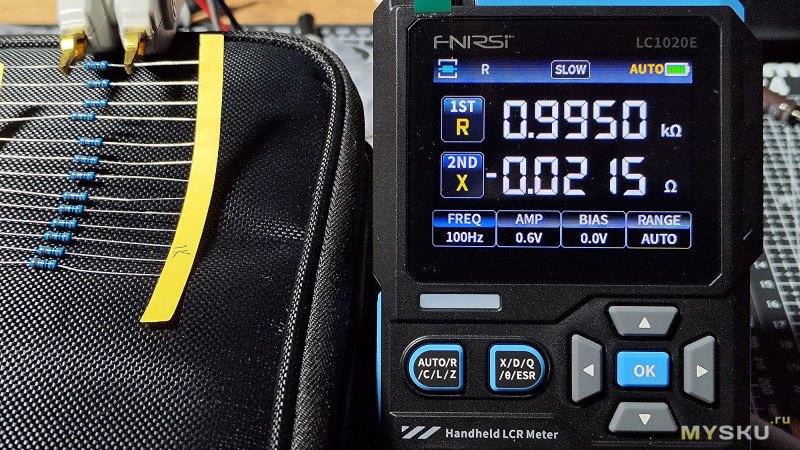

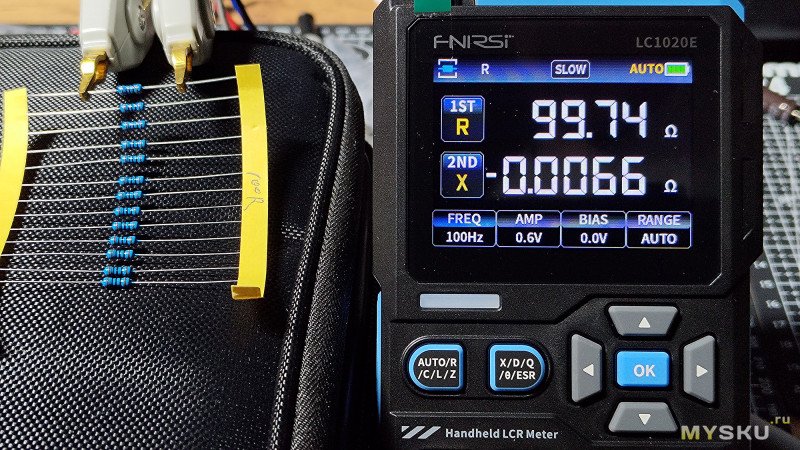

Проверим сопротивление резисторов. У меня прецизионных не оказалось, есть только металло-плёночные с али с указанной погрешностью 1%.

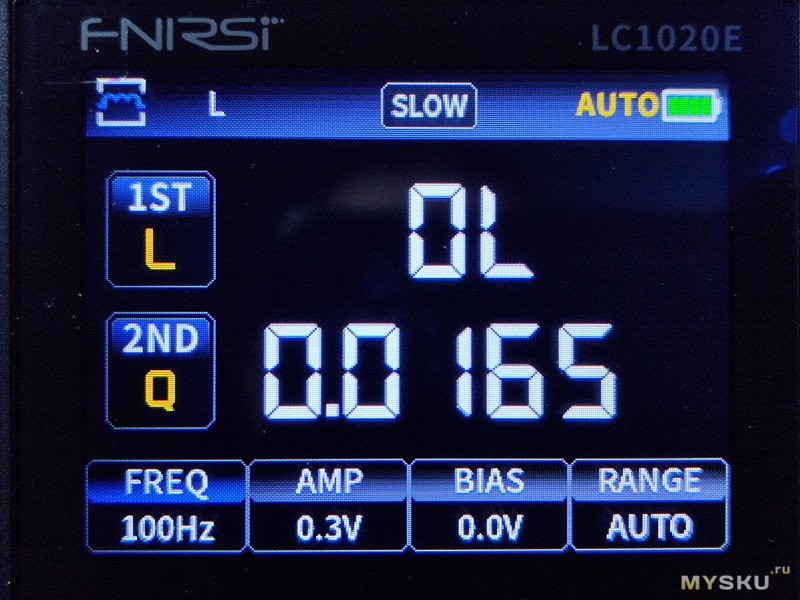

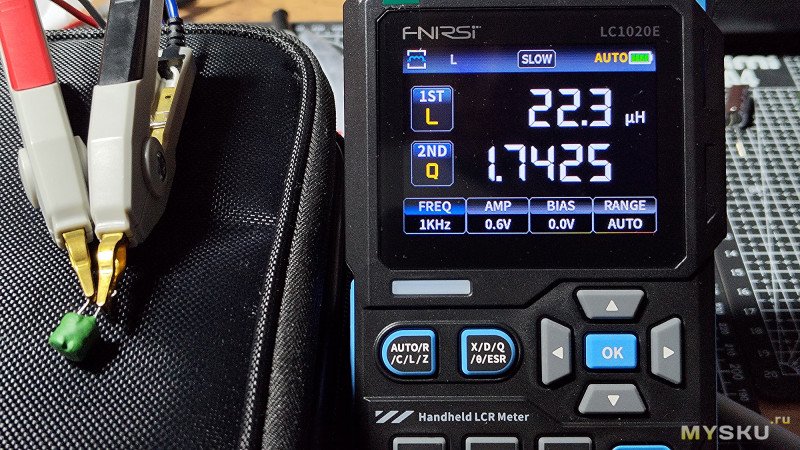

Посмотрим индуктивность (переключаем измерение на соответствующий тип L).

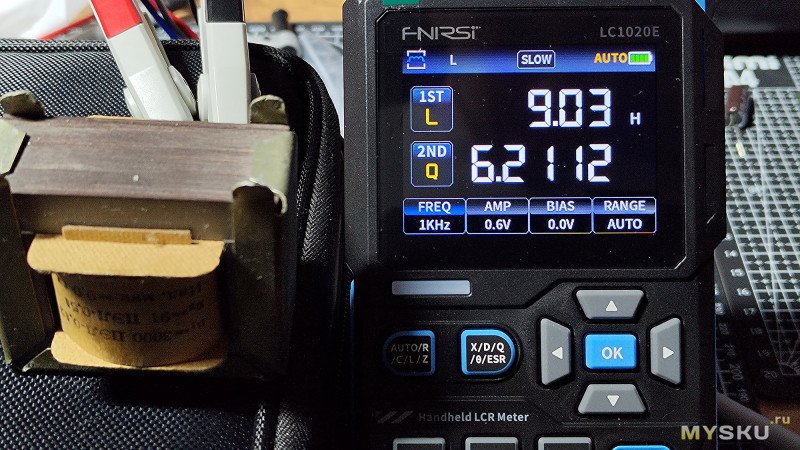

Трансформатор. Первичная обмотка и вторичная обмотка.
Но что касается измерения сопротивления обмотки в трансформаторах, есть нюанс. Так как прибор измеряет переменным током, то в трансформаторах на металлических сердечниках будут возникать потери — и их прибор тоже посчитает и просто прибавит к реальному сопротивлению, от чего показания будут сильно завышаться. В случае с трансформаторами на ферритовых сердечниках измерения будут корректными.

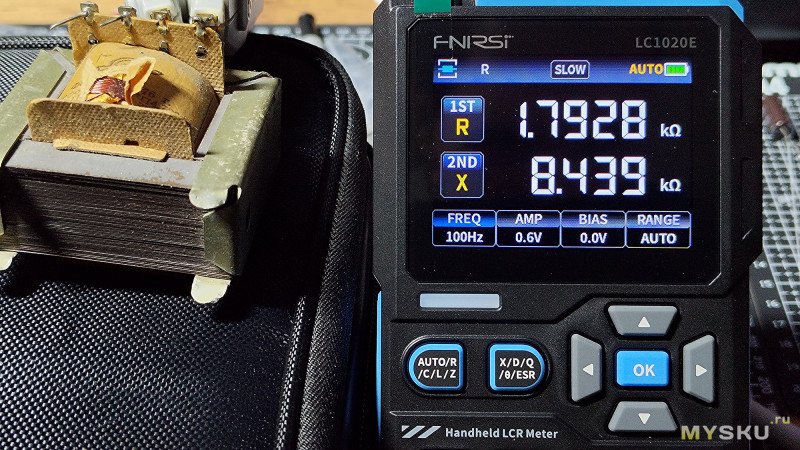

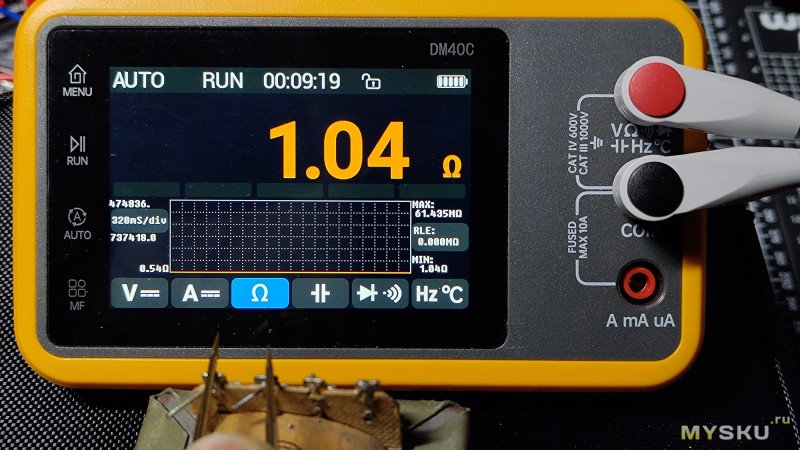

Замерим сопротивление пока на первичной обмотке сначала данным тестером, и обычным мультиметром, который производит измерения уже постоянным током. Почти 1.8 кОм на тестере и 512 Ом через мультиметр.

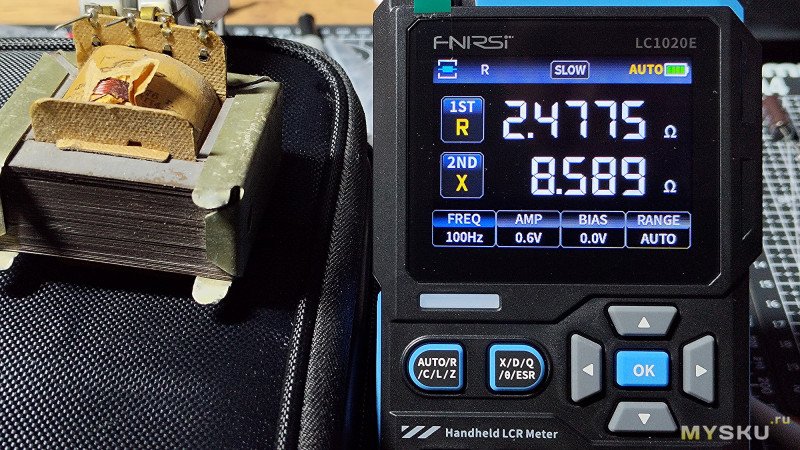

Вторичная обмотка, 2.47 Ом и 1.04 Ом:

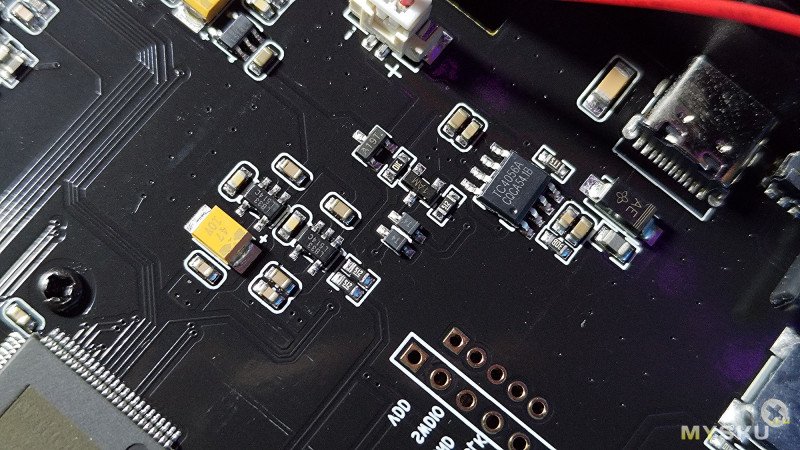

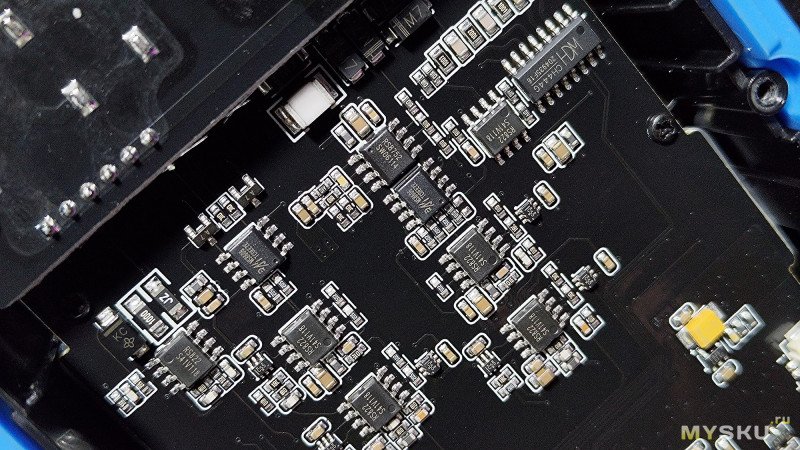

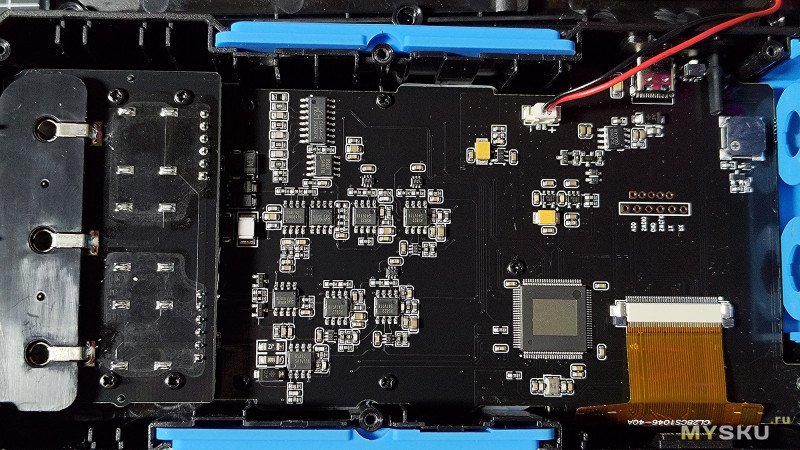

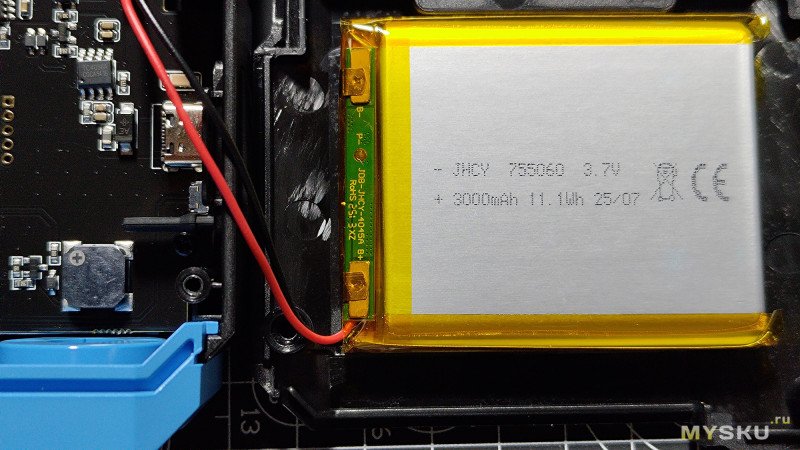

Разборка
Итоги
Прибор интересный и будет хорошим помощником для тех, кто понимает, зачем он нужен и для каких измерений он предназначен, а именно — измерения параметров конденсаторов, сопротивления, индуктивности, угла фазового сдвига, коэффициента потерь, добротности и ESR. Некоторые найдут полезной функцию сортировки компонентов по заданным параметрам, что может быть удобно для отбраковки тех же резисторов по указанной величине погрешности. Единственное, не очень удобно сортировать компоненты, используя 4-контактные зажимы, всё-таки какая-нибудь специализированная колодка под это дело здесь была бы удобнее. Автоматический режим измерения в этом приборе есть, он удобен, но угадывает не всегда, поэтому надёжнее явно выбирать, какую величину требуется измерить. К минусам прибора отнесу отсутствие возможности тестировать транзисторы, что странно, ведь аппаратно всё необходимое здесь имеется. Более требовательные пользователи могут посетовать на скудные настройки амплитуды, однако это портативный прибор начального уровня, где без компромиссов не обошлось, но и стоит дешевле, чем профессиональные стационарные LCR-метры.
____________________________
Сейчас доступен промокод
FNSCD270, который снижает ценник до 6056р.
А то на ali не бывало отмен, левых треком и т. д.
Первый раз, через три дня после оплаты, с пометкой, что товар закончился
Через пару дней товар появился — заказал ещё раз.
Ещё через пару дней — опять отмена, по причине каких-то сложностей(?)
Оба раза заказ оплата проходила, на заказе появлялась пометка, что продавец передаёт заказ в доставку, что-то там ещё… и отмена(
Почему заказываю именно у этого продавца? У него больше 70 продаж этого прибора в Россию, с подробными положительными отзывами (а не просто — отличный прибор, ещё не пользовался, продавец — красава!), но вот, не складывается…
Скорее всего, что Озон снизил на него цену, в одностороннем порядке (такое практикуется), а продавцу это невыгодно
но обычно товар, «которого нету» продолжал висеть дальше. в очень редких случаях или цена повышалась, или новую карточку товара заводили с новой ценой.
вот чтобы после казуса товар «пропал из продажи» — такого разворота событий не припомню.
И FNIRSI DPOS350P за 15 095 ₽ тоже нормально доехал.
youtu.be/M9aimyCnKgM?t=8987
его вердикт — бесполезная игрушка, «по крайней мере на нынешней прошивке».
Если лень смотреть долгое видео, вкратце — глюки и странные необъяснимые показания в некоторых режимах, из-за чего теряется всякая увереннось в точности прибора.
зы
кстати, автор понимает в измерениях.
Когда-то он сделал лучший обзор на осц. Rigol 1054Z.
досмотрел до попытки измерения 2000мкФ на 100кГц и решил что хватит.
а с серыми пакетами — в продаже можно подобрать под тот же размер его. но кроме подвала там ничего иного не будет.
у меня везде где были серые пакеты лишь с цифирками размеров — абсолютно все дохло максимум за 2-3 года, вне зависимости от использования. если не в 0 сдохло, то теряло емкость настолько сильно, что заряжалось за «5 минут», и потом работало столько же, если не меньше.
если рассматривать показометр чуть дольше чем на подержать в руках на обзор, то в долгосрочной перспективе — это существенный недостаток.
проблема что нету спроса на серые пакеты. это в мобилку или ноутбук еще можно найти аккум который более-менее проживет — так просто потому что их миллионами клепают, там есть рынок и есть конкуренция на запчасти.
до заводского оригинала конечно не дотянет, но хорошие за пару лет не дохнут в ноль, в отличие от нонейм серых пакетов.
с гарантией хотя бы на годик будет совет что брать? но лучше конечно на 2 года.
а не всё ли равно что брать с гарантией? сдохнет — поменяют. это если нет гарантии то к выбору нужно подходить более вдумчиво.
Честно говоря, удивлен, что его еще не упомянули в обсуждении
Я вообще его брал у продавца с Подмосковья на Озоне, за 3678руб.
Минус упаковку от Fnirsi — аппарат уложен на самый верх в коробке и экраном кверху.
Не подходящий способ для нашей перевозки. Хороший удар об угол и прощай экран. У меня коробка приехала вся замятая с угла и побитая. Если бы такой удар пришёлся по верху коробки, то экран бы не выжил. И это короткая доставка с Подмосковья в Зап.Сибирь. Отсюда вывод — если коробка/посылка битая, снимать распаковку на телефон.
1) Fnirsi LC1020E.
2) ZOYI ZT-DQ02. Индекс DQ02 важен. Заменяет и отдельный аппарат по внутреннему сопротивлению аккумуляторов.
Но на момент покупки, на Озоне, не было полной комплектации у ZOYI ZT-DQ02 с щупами Кельвина. И китайцы молчали. А доводы к покупке именно ZOYI ZT-DQ02 у меня были.
Но когда подвернулся вариант с Fnirsi LC1020E с Подмосковья за 3678руб, то всё сошлось на этом LC1020E. Даже не стал кидать жребий-монетку.
Если внимательно смотреть на показания, то видно, что первый «электролит» превратился в индуктивность, а второй близок к индуктивности.
тоже до 10кГц (и тоже со знаком равенства!)
если правильно понял комент, то первым был зеленым (который уже стал индуктивностью на 10кГц) — тот самый который до 100кГц должен работать.
на всякий случай много раз перечитывал и пил кофе, и будто бы ничего не поменялось.

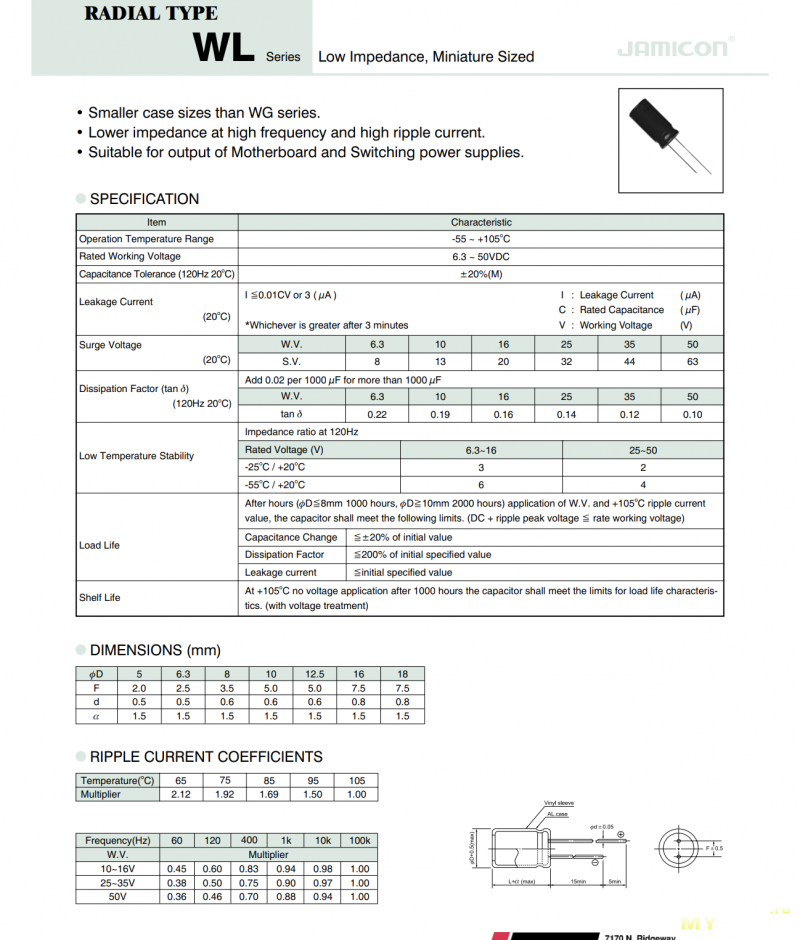

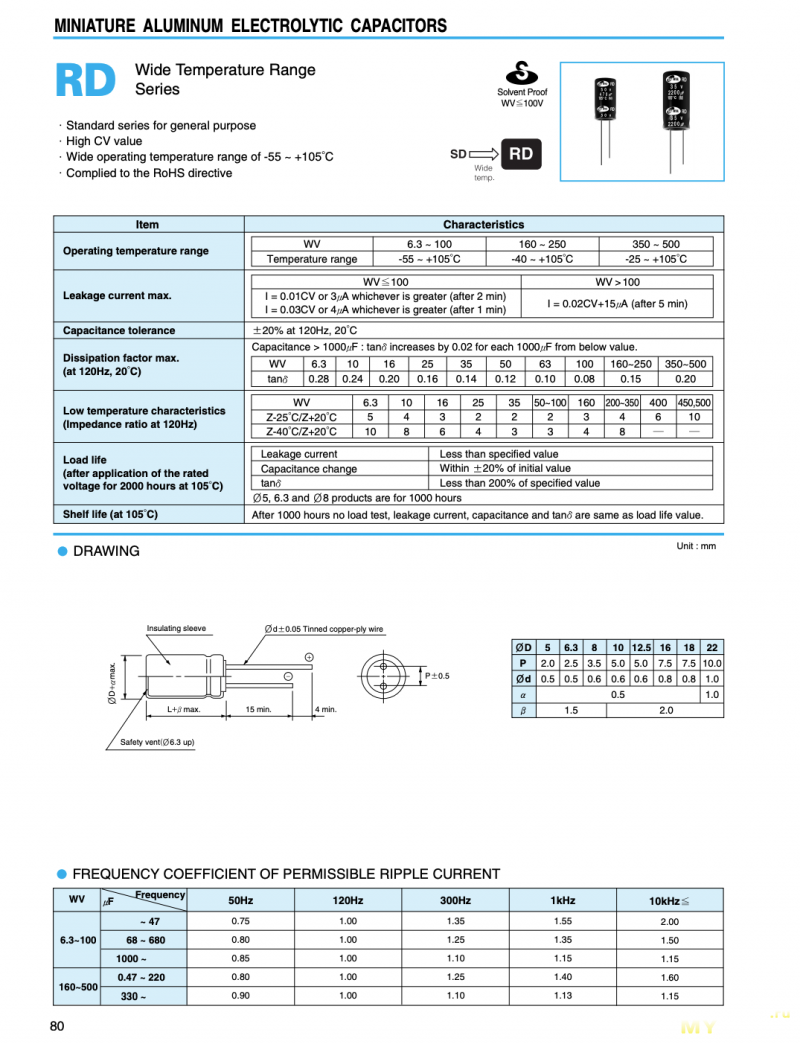

1) JAMICON WL — неплохие конденсаторы с низким ESR. Очень популярны у наших оптовых поставщиков. Почти всегда есть в местных радиомагазинах. Относительно низкая цена.
