Zoyi ZT-XR1. Мультиметр с тестером внутреннего сопротивления батарей
- Цена: $54
- Перейти в магазин
Сегодня на обзоре интересный комбайн от ZOYI — простенький но точный мультиметр на 25000 отсчётов + тестер внутреннего сопротивления батарей.

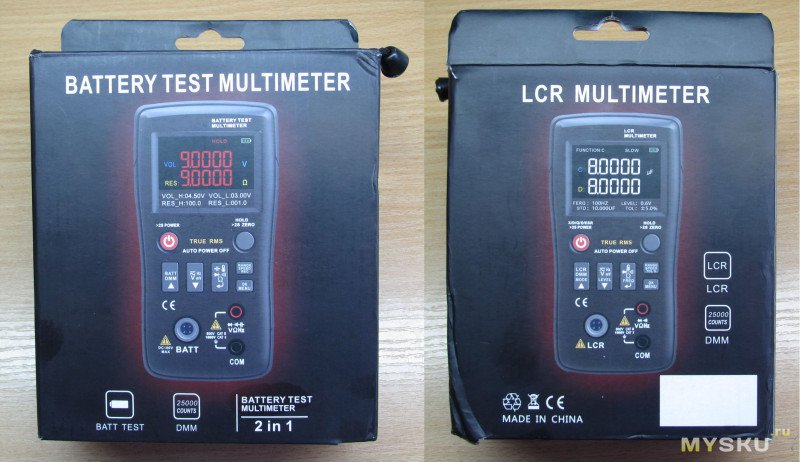

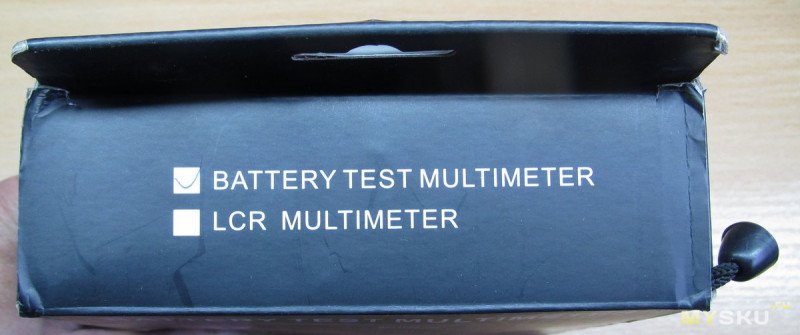

Неожиданности начинаются с самого начала: на двух сторонах коробки мы видим что в точно таком же формфакторе есть не только обозреваемый «комбайн», но и с LCR-тестером — а на сайте о нем пока ничего

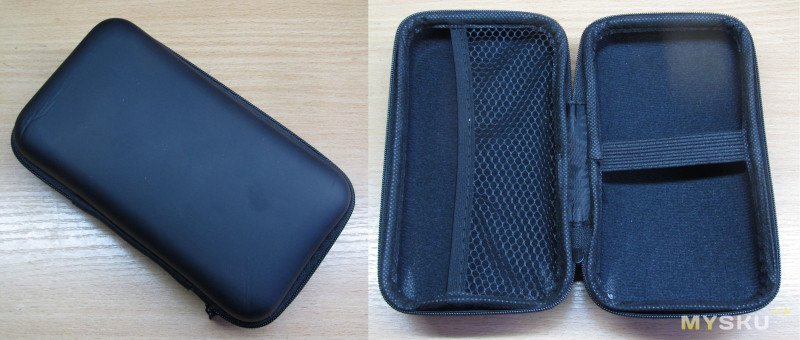

Коробка имеет размеры 165х145х55мм. Также в комплекте идет жесткий чехол/пенал размерами примерно 175х95х50мм

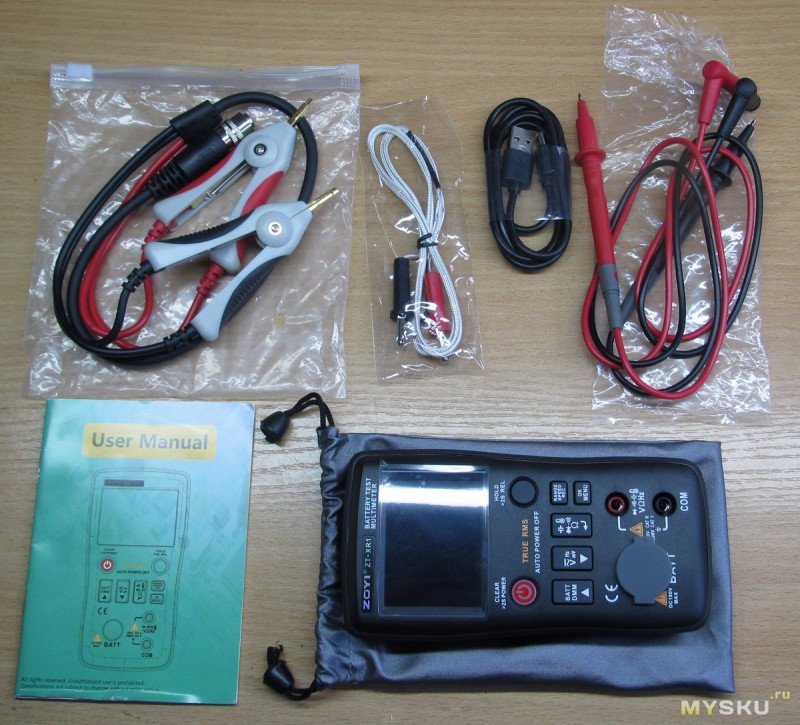

Комплектация: сам прибор, мешочек для него, щупы мультиметра, щупы Кельвина, термопара, инструкция, шурок USB -A — type-C длиной 1м с передачей данных

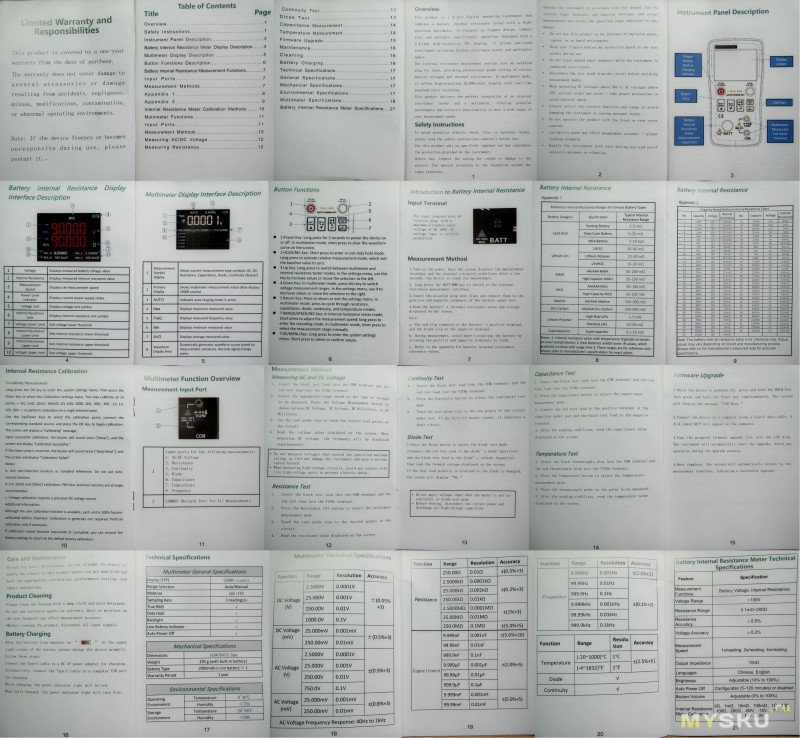

Инструкцию спрячу под кат

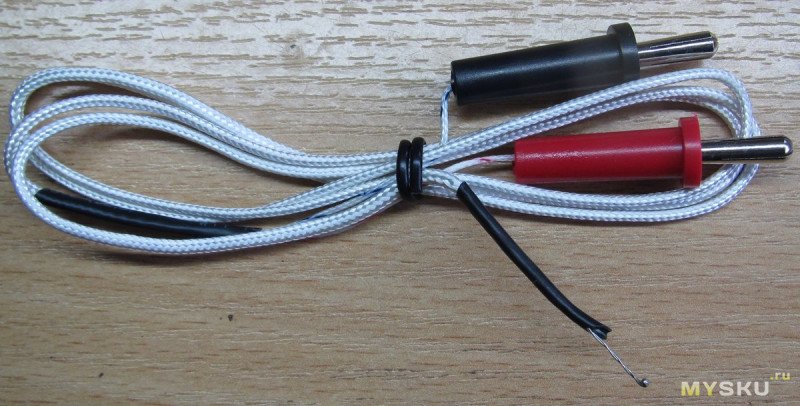

Термопара самая обычная

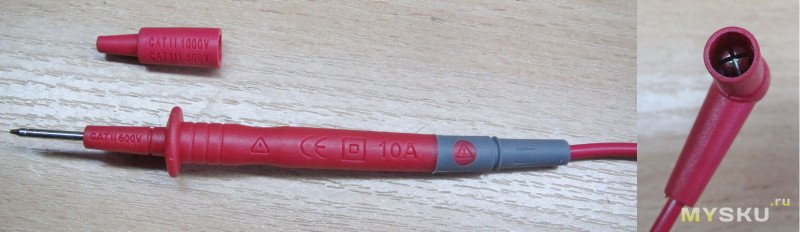

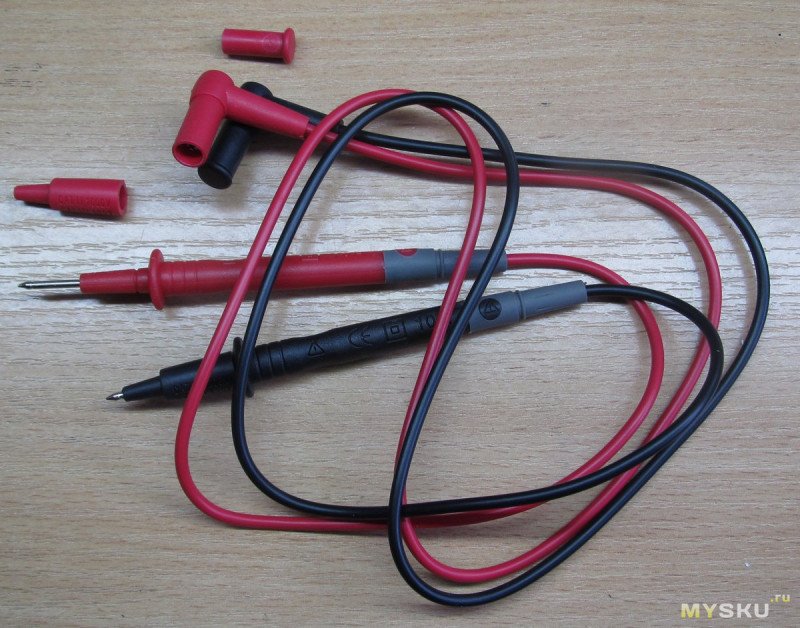

Щупы тестера — тоже «базового качества», заявленные категории думаю видны на фото. Длина 80см, сопротивление 25мОм

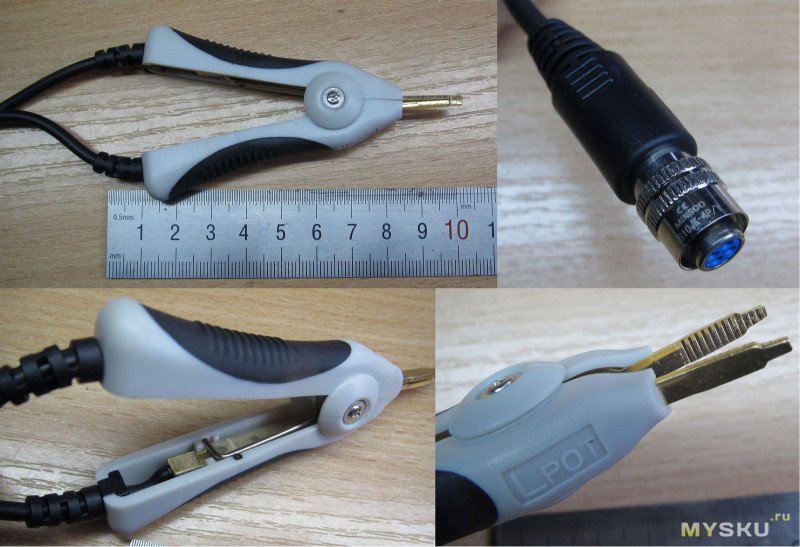

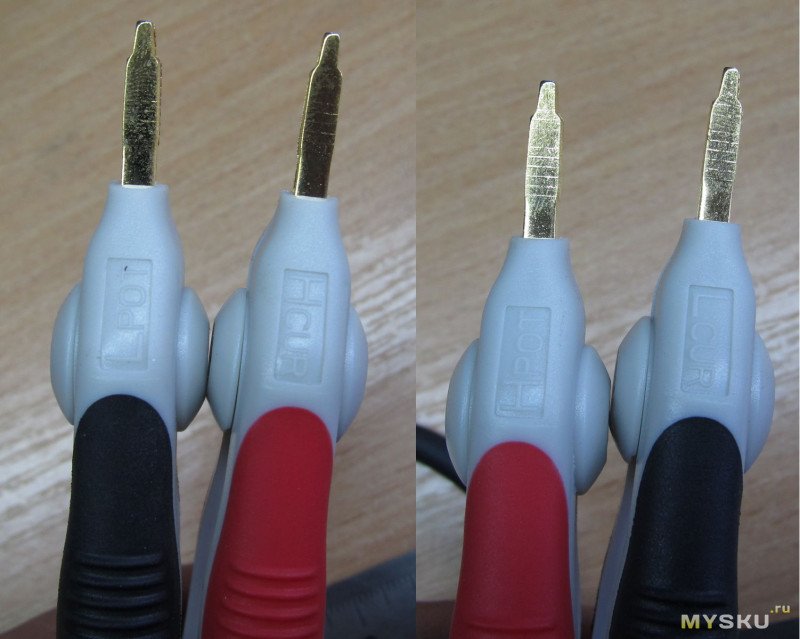

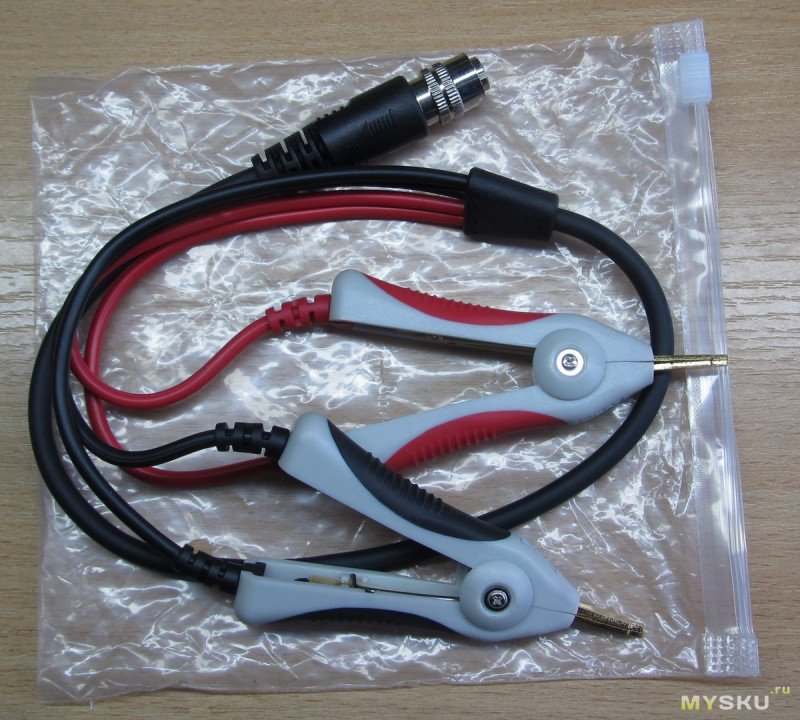

А вот щупы Кельвина приятно порадовали. Длина всего 65см, по разъему совместимы с 1035+, изготовлены очень качественно, сами крокодилы местами обрезиненные

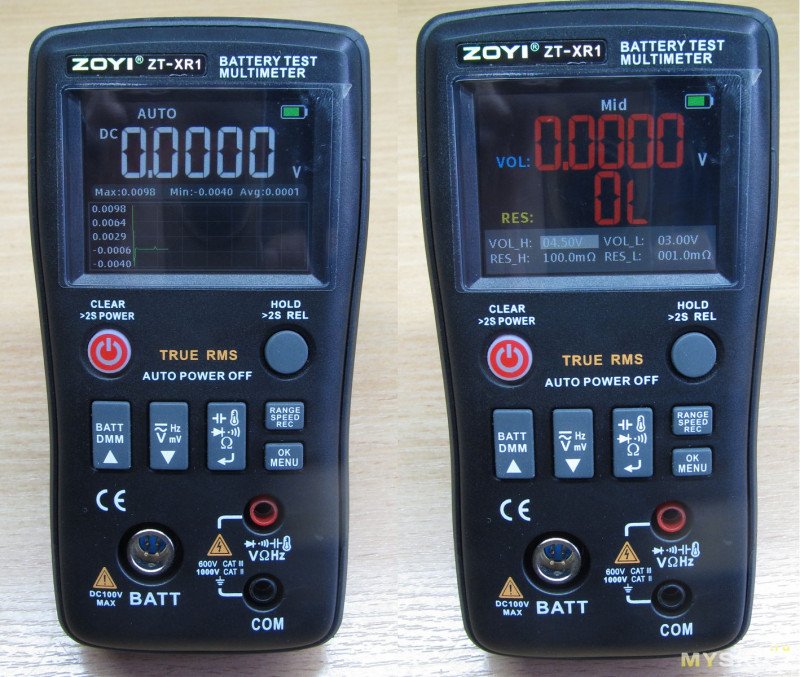

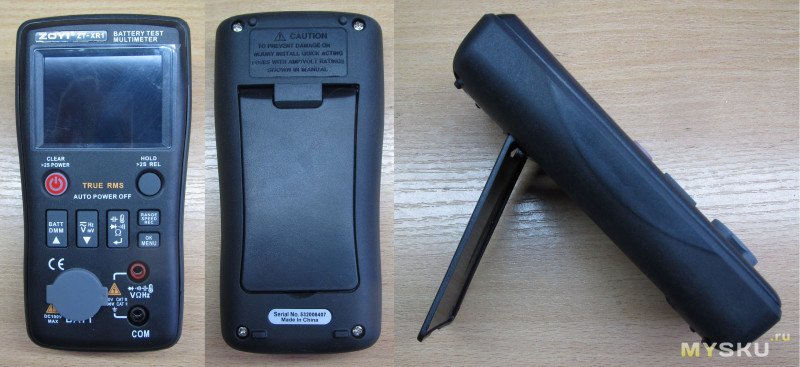

Внешний вид прибора. Сразу хочу отметить экран у которого есть плюс и минус: плюс — это изумительные углы обзора, а минус — недостаток яркости (как на мой взгляд) — в помещении вполне комфортно, на солнце маловато яркости. не так чтобы совсем не хватает, но хочется добавить немного.

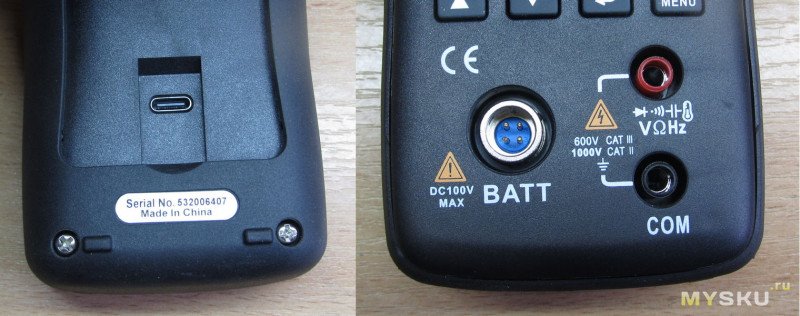

Под заглушкой на передней панели собственно и скрывается разъем для Кельвинов, а под подставкой сзади — type-c для зарядки и прошивки

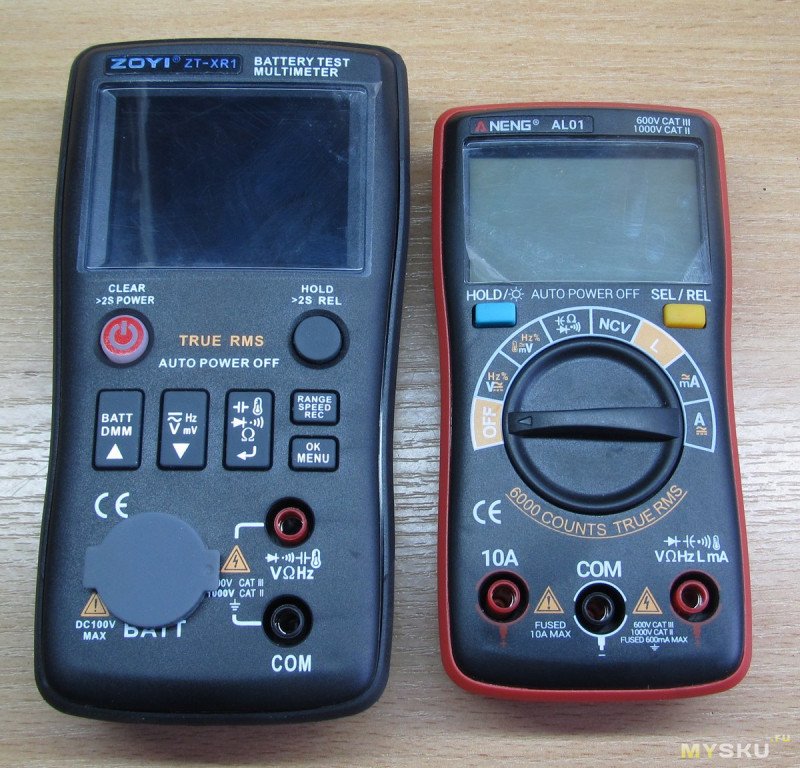

Прибор чуть больше чем zt-101, имеет размеры примерно 77х149х33мм, и обрезиненный корпус

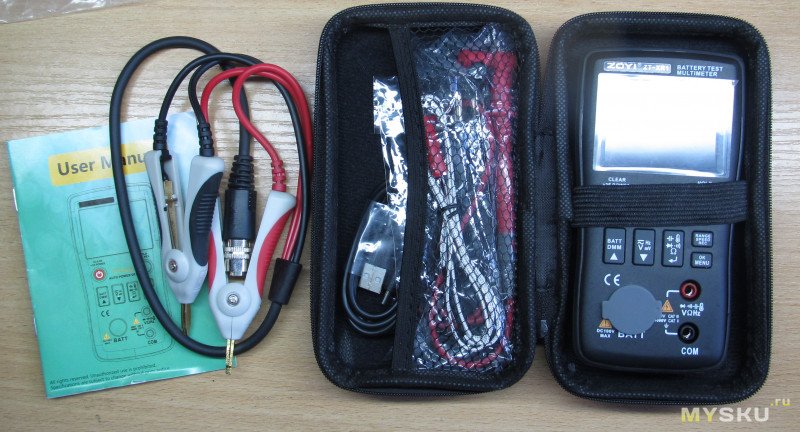

Возвращаясь к комплектному жесткому чехлу — в него замечательно помещается сам прибор и щупы, но не щупы Кельвина и не инструкция, к сожалению.
Прибор имеет два основных режима работы: мультиметр и измеритель напряжения/внутреннего сопротивления батарей. Режимы переключаются кнопкой BATT/DMM

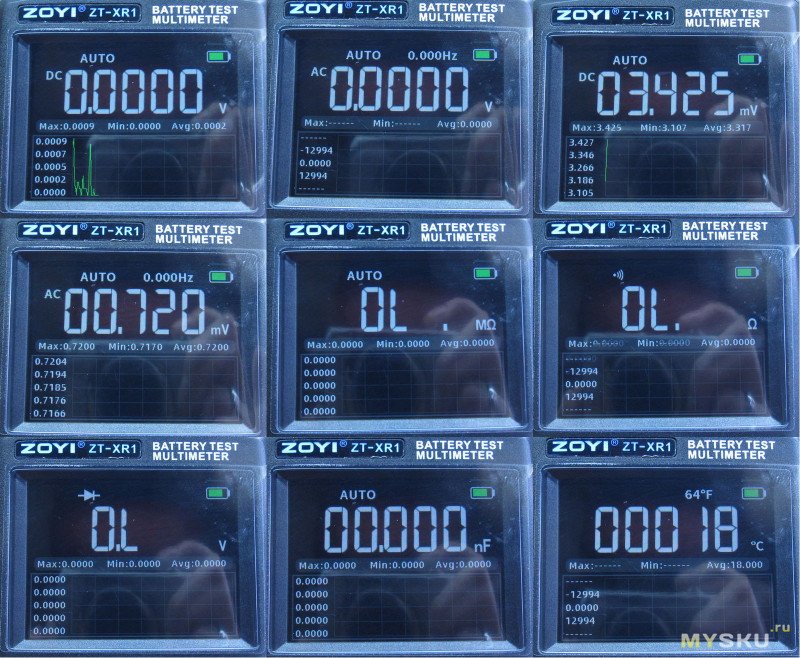

В режиме мультиметра подрежимы переключаются двумя центральными кнопками с символами режимов. Вторая слева переключает DCV / ACV / DCmV / ACmV, третья слева — омы, прозвонка, диоды, емкости, температура. Есть режим относительных измерений — по кнопке Hold/rel (удержание 2с), который, кстати, работает по-моему для всех измерений, включая температуру (диапазон при этом естественно не переключается), и ручной выбор диапазона кнопкой range/speed/rec. В режиме AC отображается также частота, но она к сожалению измеряется только у двухполярного сигнала. Также для всех режимов мультиметра отображаются минимальное/максимальное/среднее значения сигнала. А, ну и конечно режим hold, который просто останавливает вывод на экран в данном случае (то есть после отключения hold мы видим на графике что прибор продолжал измерять всё это время. И пожалуй было бы даже логичнее замораживать цифры, но продолжать рисовать график).

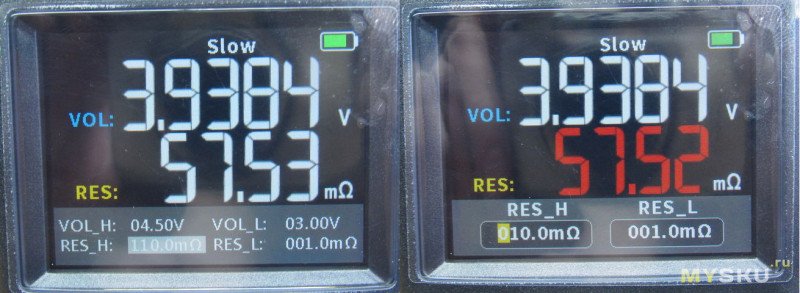

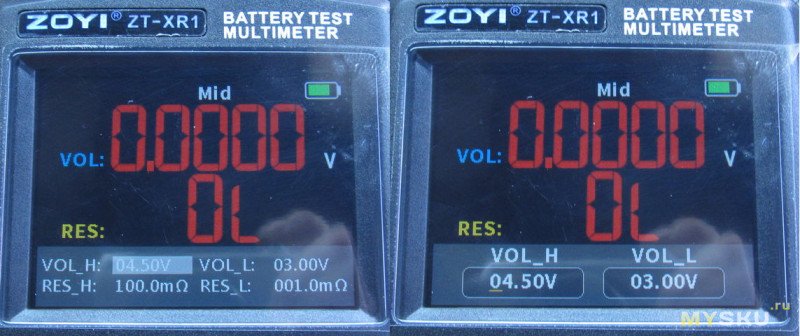

В режиме проверки батарей можно задать мин/макс для напряжения и сопротивления, тогда выходящее за пределы допуска значение будет отображаться красным

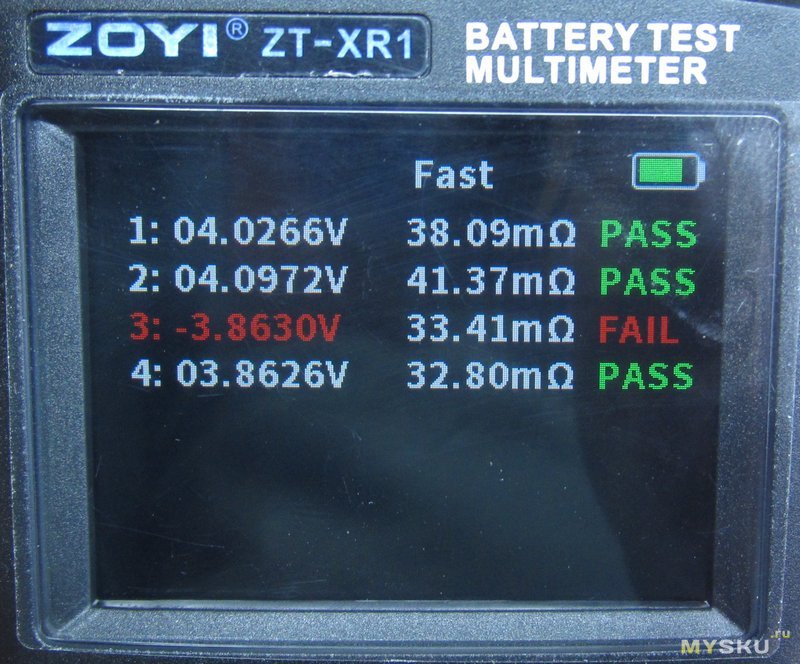

Кроме того, есть режим «записи», то бишь массовой проверки, он включается удержанием кнопки range/speed/rec. В этом режиме после подключения щупов к батарее прибор немного думает, после чего коротко пикает и отображает на экране ее характеристики

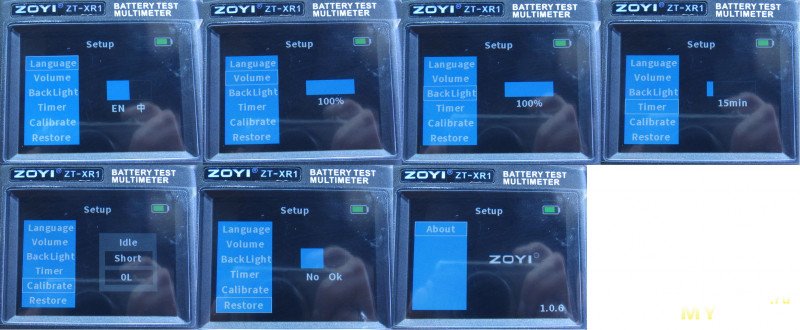

Присутствует также меню, через которое можно задать некоторые настройки и произвести калибровку

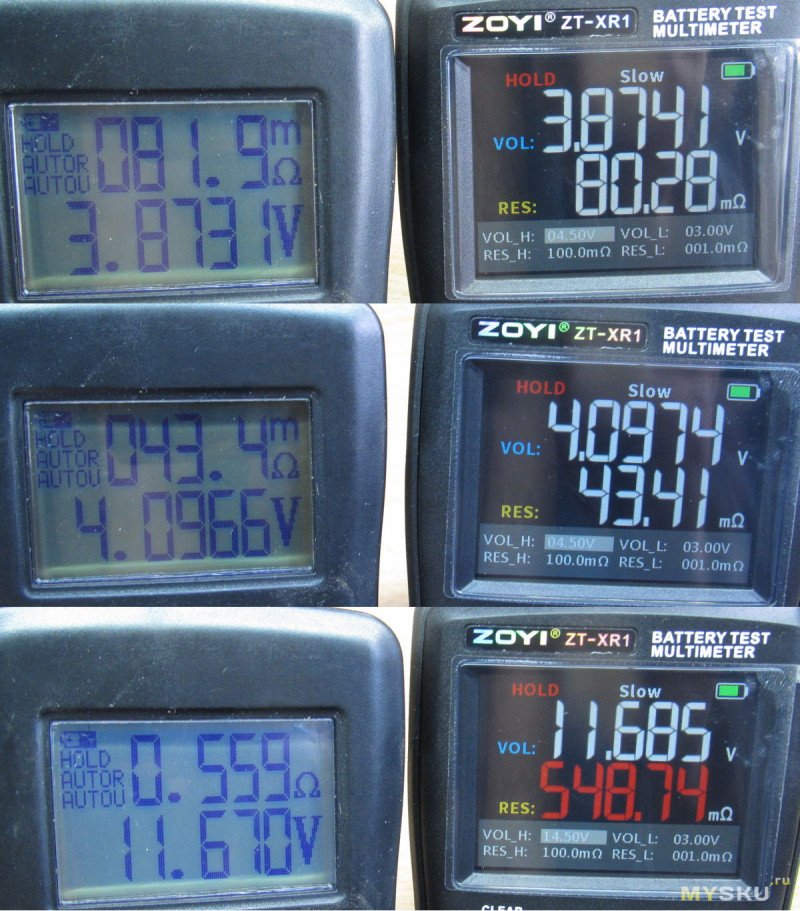

По точности в режиме проверки батарей в сравнении с 1035+ — я б сказал всё замечательно. Батареи можно измерять согласно мануала до +-100В.

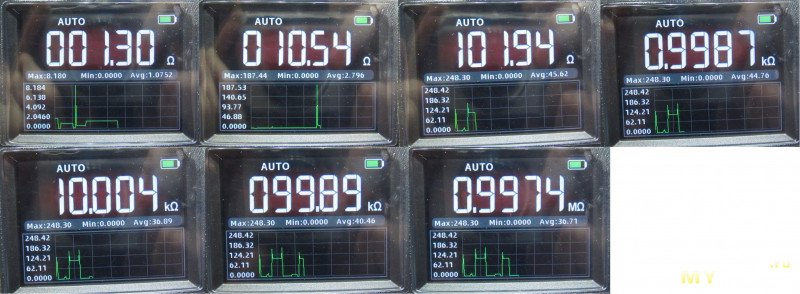

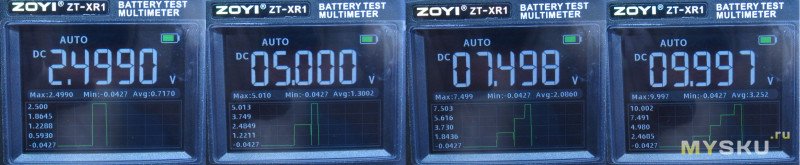

В режиме мультиметра всё тоже отлично.

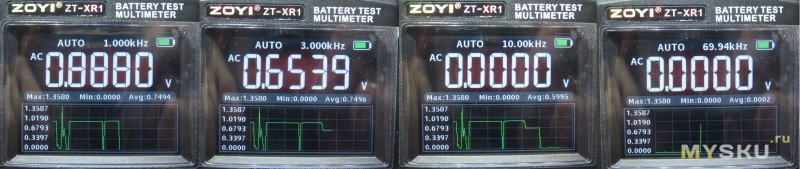

Частоту прибор измеряет до 70кГц (возможно для более высоких частот амплитуды не хватило, но скорее всего просто ограничение режима ACV), сигнал должен быть двухполярным

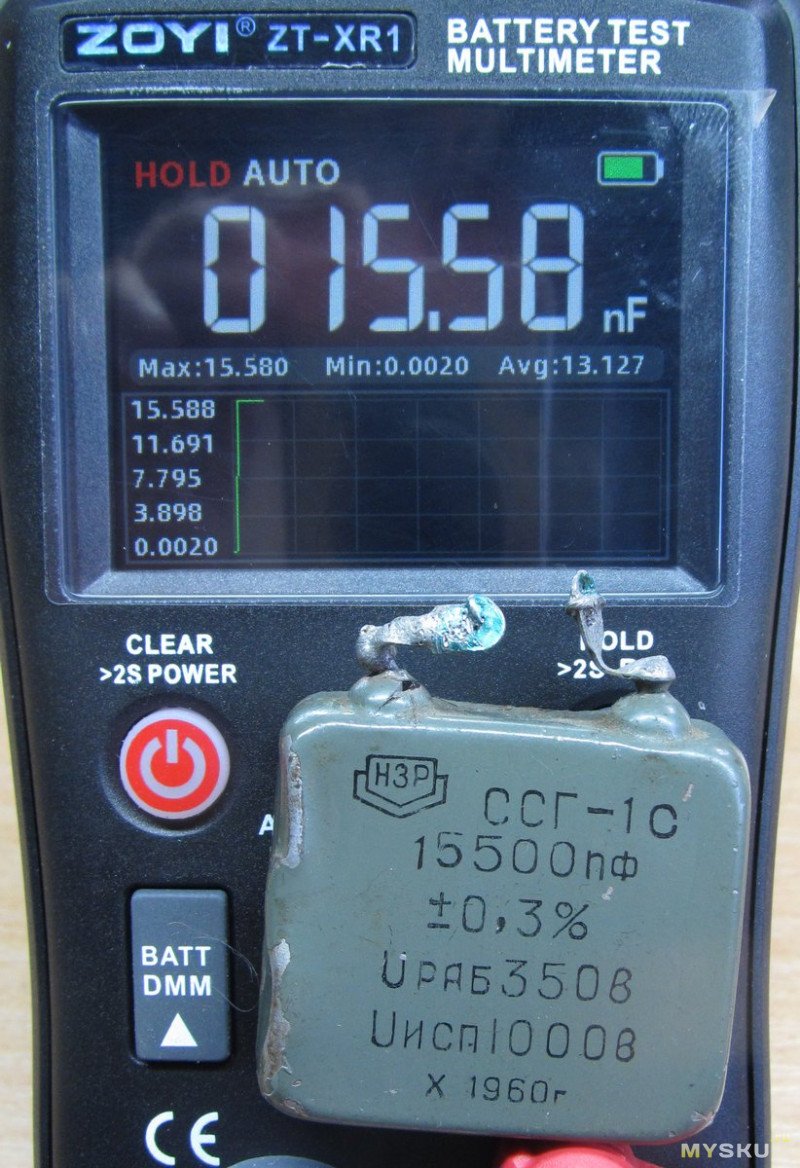

По емкости тоже всё отлично
Циферки. В режиме измерения сопротивления на щупах 0.54В 0.4мА, прозвонка 1.016В 0.4мА, диоды — 3.24В 1.8мА, полярность всегда одинаковая, красный плюс. Ну и раз уж мы о цифрах — то потребление 60мА.

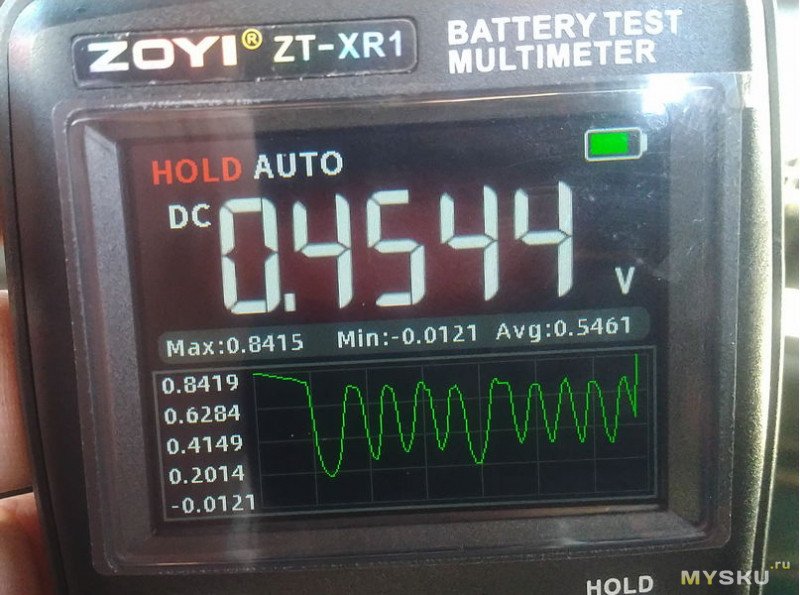

На экране вместо бесполезного барграфа присутствует график, работающий с частотой обновления экрана. Реализация могла бы быть немного лучше, в частности, мне не нравится что после заполнения шкалы, она полностью сатирается и начинает перерисовываться заново — мне больше нравится когда старая картинка остается, а текущие измерения рисуются поверх, затирая старую. При этом в целом штука получилась крайне удобная, например, я проверял работу лямбда-зонда, и остался крайне доволен

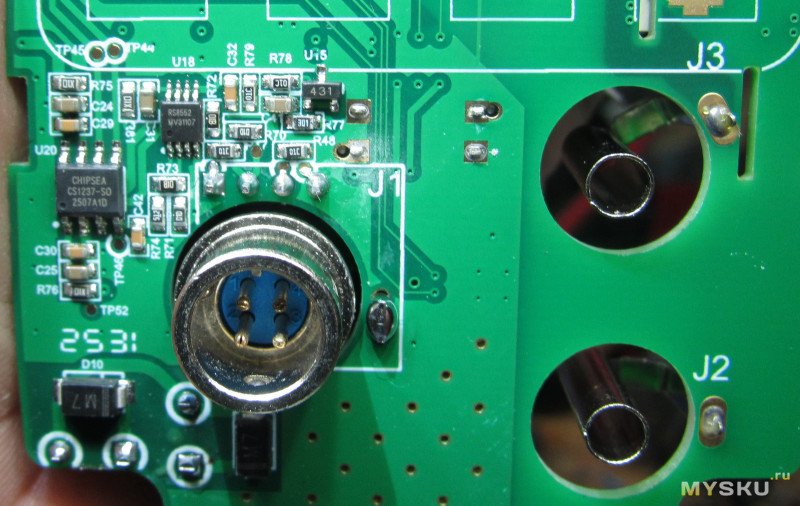

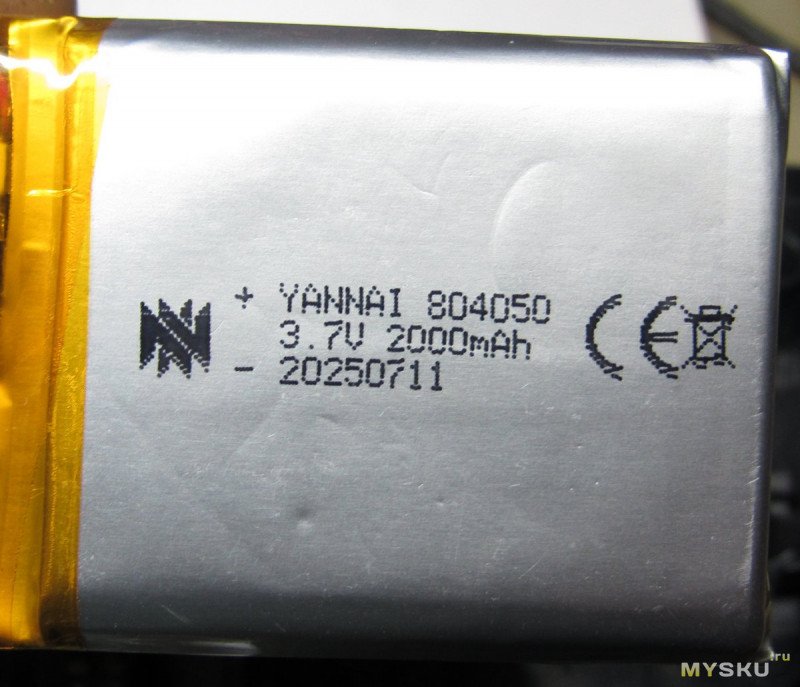

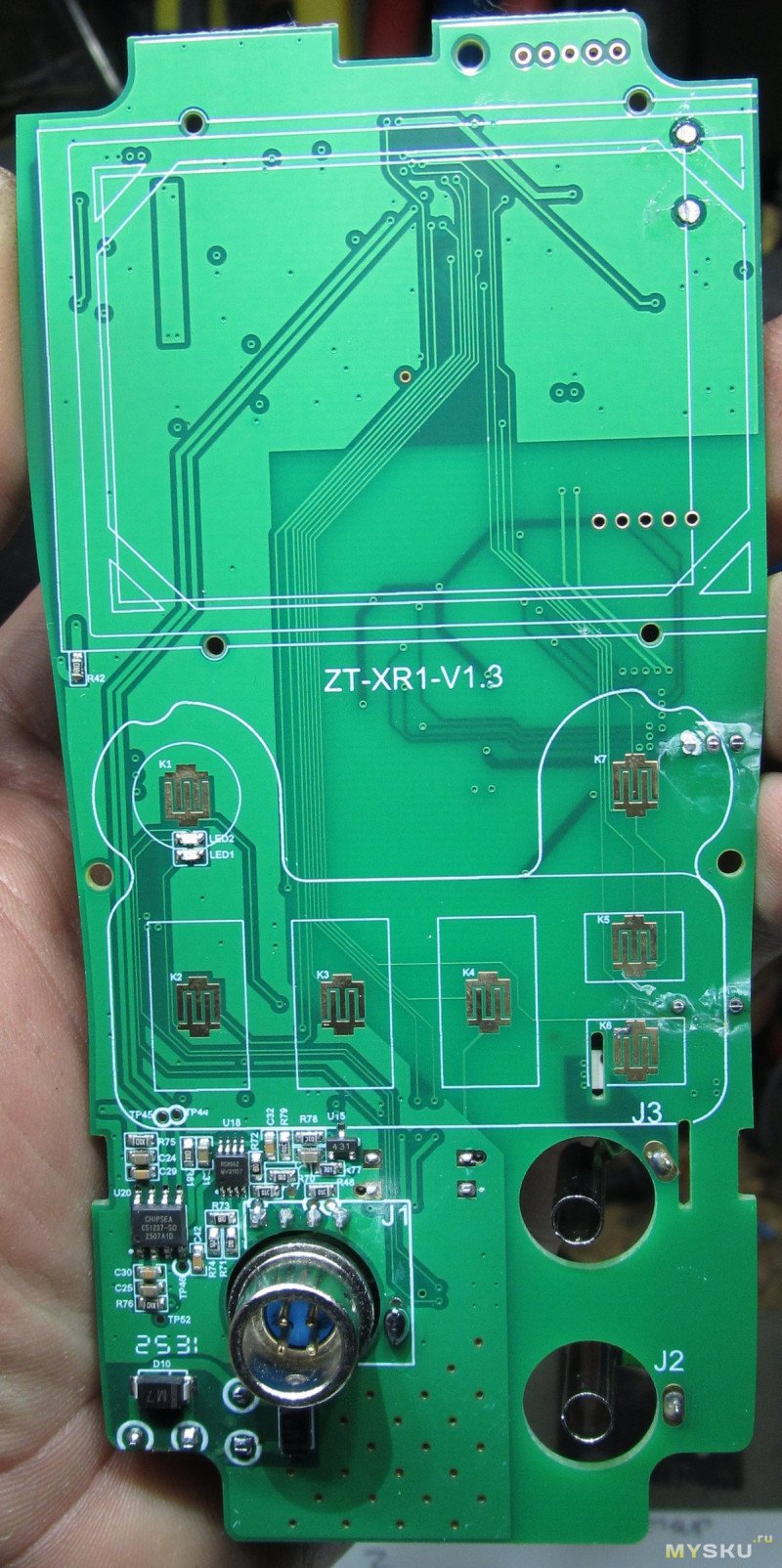

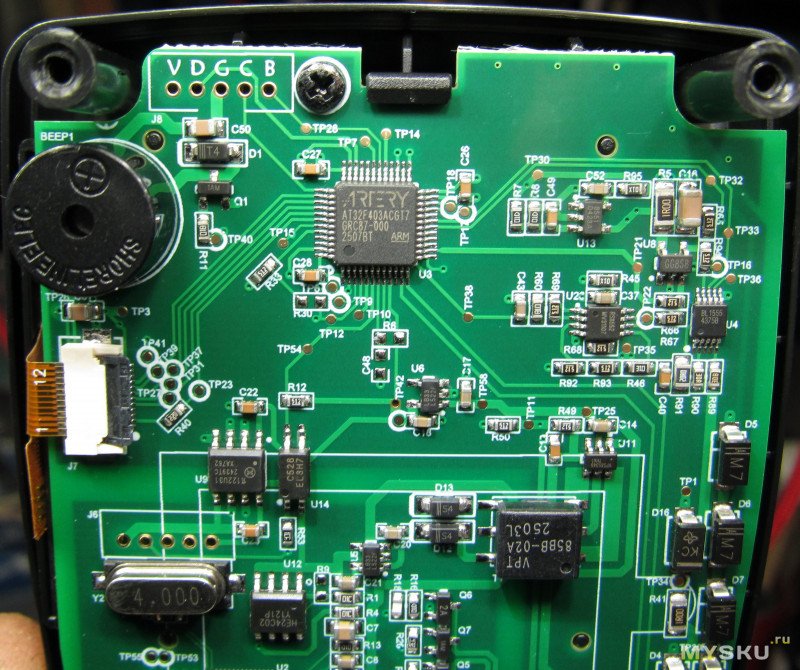

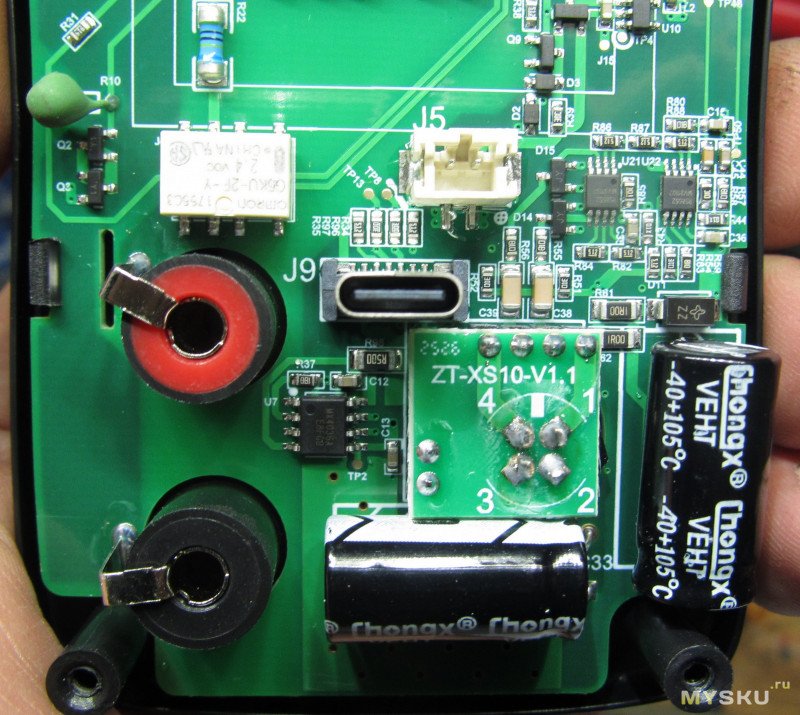

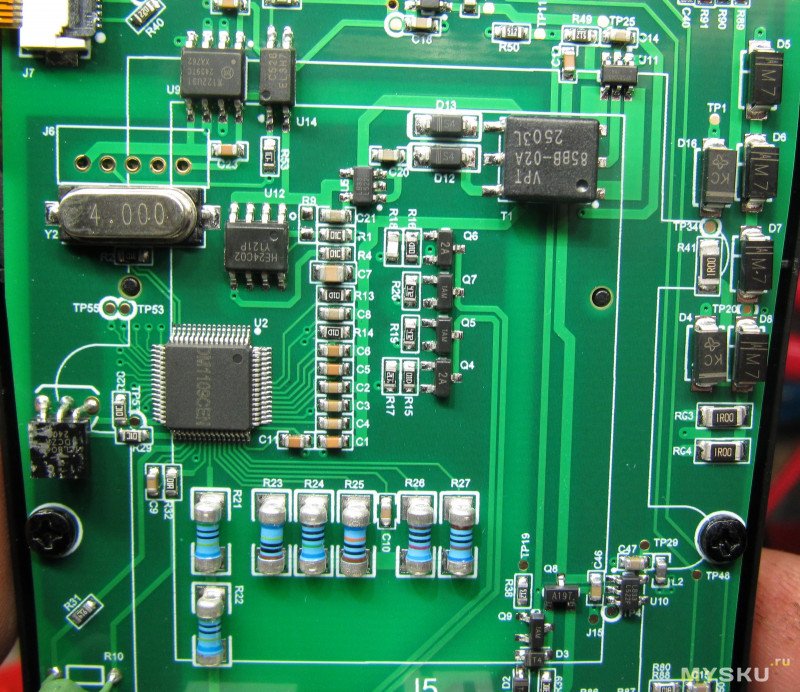

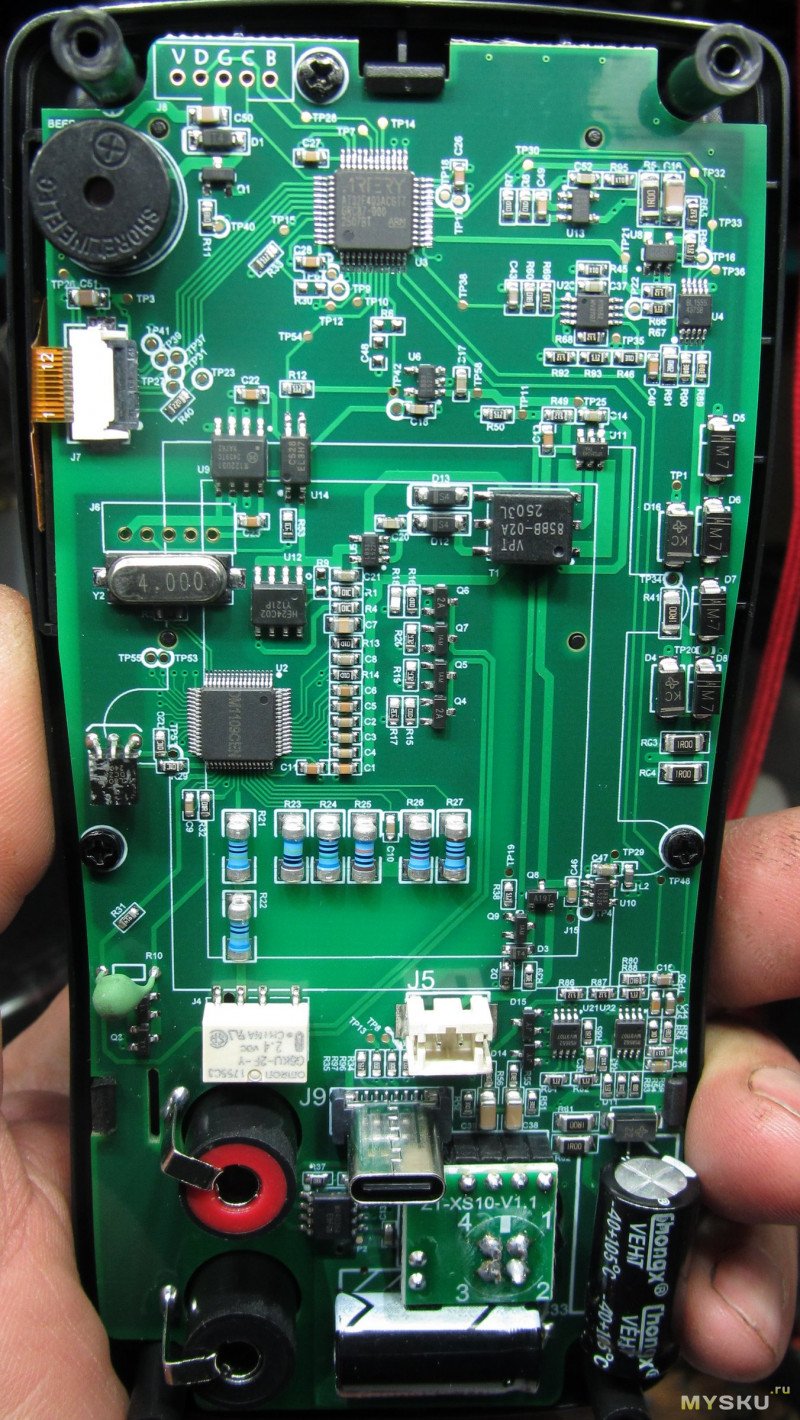

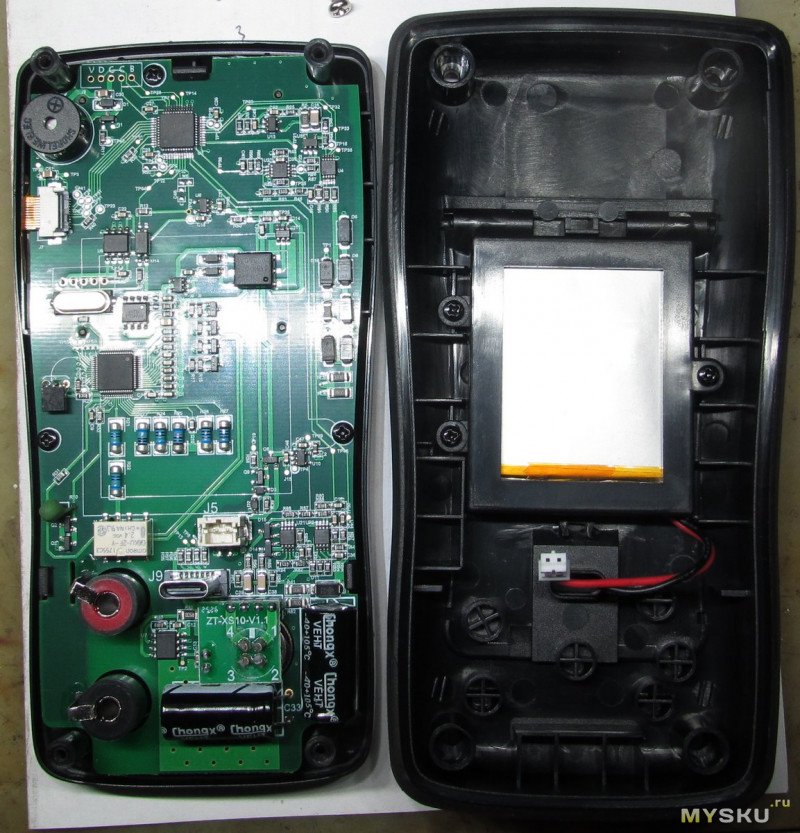

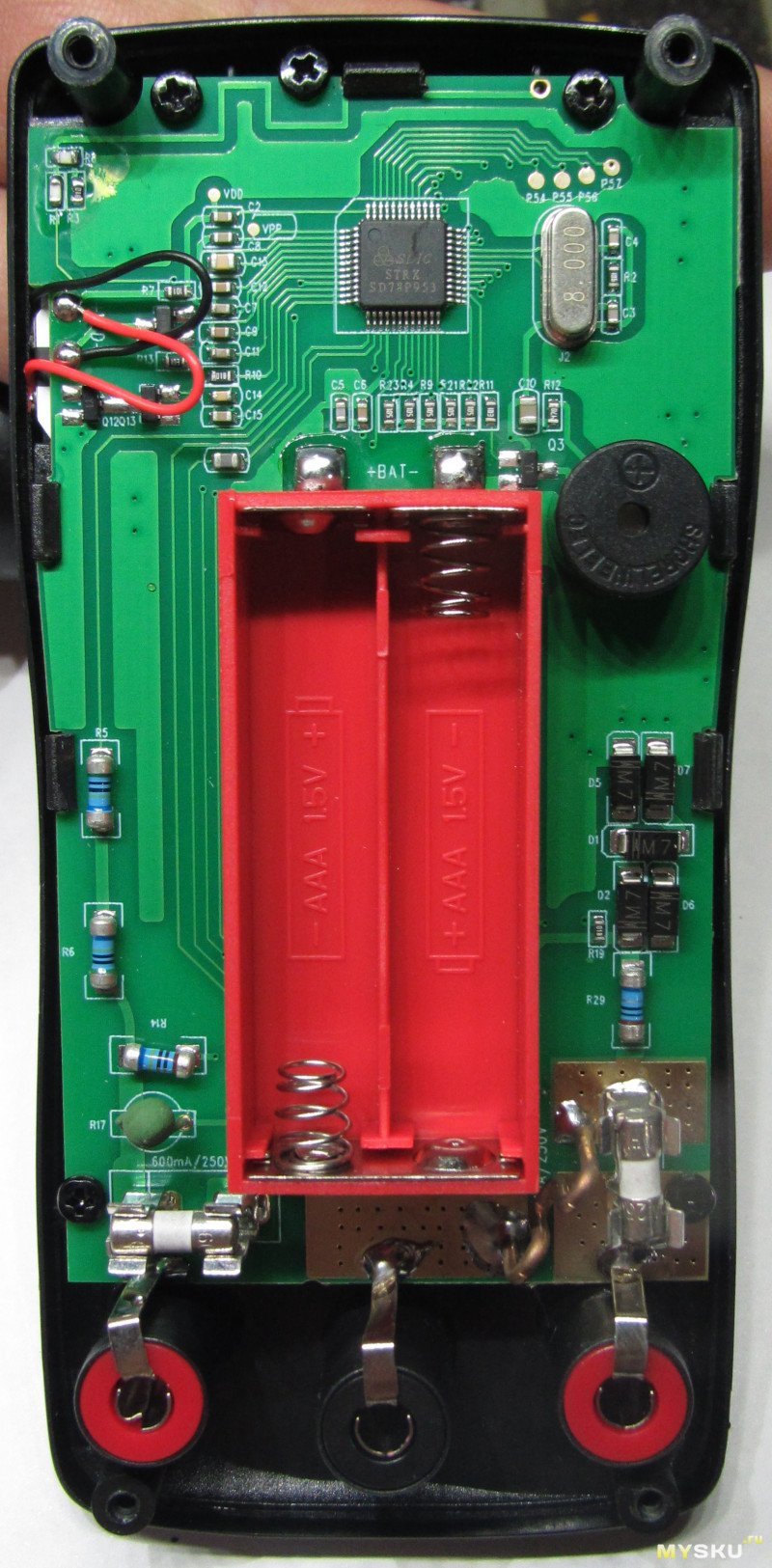

Кишочки спрячу под кат. АЦП — dm1109, епромку не вычитывал. Защиты слабые, но и прибор явно не для промышленного электрика.
Ну и традиционно видео работы
Скорость автовыбора — как видим на уровне dtm0660 (что и неудивительно)
И общая проверка
Попробуем резюмировать. Довольно интересный комбайн для тех кому нужен простой но точный мультиметр и простой же измеритель внутреннего сопротивления батарей. Из минусов у мультиметра пожалуй отсутствие измерения тока и частоты отдельной кнопкой, из плюсов — очень высокая скорость прозвонки и отображение графика измеряемой величины. У измерителя внутреннего сопротивления — можно задать допуски, при выходе за которые он показывает величину красным, то есть можно сортировать батареи. Работает быстро, по точности — очень близок с 1035+, признанным «народным» прибором.
Можно ли его рекомендовать например для автоэлектрика? Ну в принципе да, но с учётом того что ток измерить не получится, да и частота — постольку-поскольку. Но есть точный вольтметр, очень быстрая прозвонка, прикольный «медленный осциллограф», ну и измеритель внутреннего сопротивления батарей (он же — миллиомметр), который при должной сноровке позволит заменить соответствующий тестер батарей — но с постановкой диагноза «вручную». Думаю, уже можно нагуглить таблицы для соответствия тока холодного пуска, внутреннего сопротивления, и вычисления соответствующего state of health.
Думается, туда же и прочие ремонтники сложной бытовой техники, где есть аккумуляторы и требуется оценка их состояния, ну и точный вольтметр+быстрая прозвонка.
Может ли он заменить 1035+? Мне если честно понравился даже больше — и экран сильно лучше, и формфактор удобнее — подставка есть и разъем не с нижнего торца, можно на столе разместить удобно, и работает как-то постабильнее. Я какую-то банку проверял — так 1035+ всё никак не мог диапазон выбрать, гонял по кругу, а зоя — с полтыка. Не знаю какие там есть дополнительные фичи у 1035+, но то чем я всё время пользуюсь, то есть базовый уровень — в принципе то же самое и там и тут.
В общем, если вам нужен второй точный мультиметр (и устроит если у него будут некоторые ограничения, зато 25000 отсчётов, быстрая прозвонка, график и измерение температуры), и нужен миллиомметр, а лучше — тестер внутреннего сопротивления батарей, то обозреваемый прибор — вполне достойный выбор. Единственным мультиметром он пожалуй стать не сможет, по причине отсутствия измерения тока, но вторым номером к тому же ut61e — очень даже.
Купон BGfa90b4 снижает цену до $48.99
