Zoyi ZT-XT1. Новый комбайн мультиметр+транзистортестер от Zoyi

Я, как и многие здесь, довольно хорошо отношусь к продукции фирмы zoyi — это как правило довольно качественные, точные, относительно безглючные и приятные на вид и наощупь приборы. Однако, данный производитель встал на скользкую дорожку создания комбайнов, что часто приводит к печальным последствиям, что мы регулярно наблюдаем на примере fnirsi. Тем не менее, когда я увидел их новый комбайн мультиметр на 25000 отсчётов + транзистортестер, я не устоял и взял на обзор. Потому что если качество на обычном уровне — это отличный вариант настольного прибора радиолюбителя. И если кто не в курсе — я ярый фанат транзистортестера Маркуса и считаю его крайне полезным прибором для любого радиолюбителя

Упаковка, внешний вид и комплектация. Прибор очень похож на ZT-XR1, так что я думаю те кто интересуется этой темой примерно понимает что он из себя представляет внешне и по комплектации.

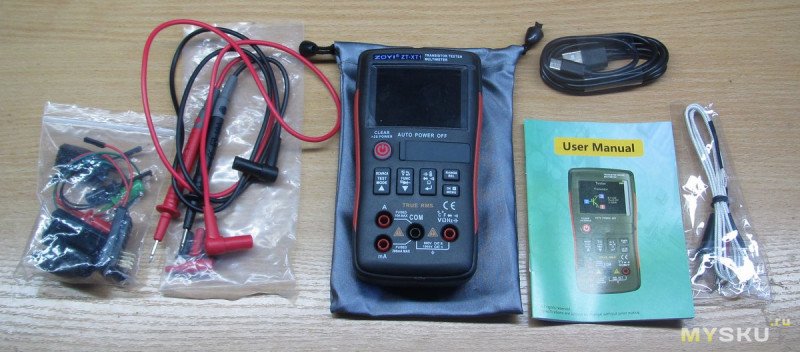

В комплекте мешочек, инструкция, термопара, шнурок type-c, щупы мультиметра, набор переходников для транзистортестера.

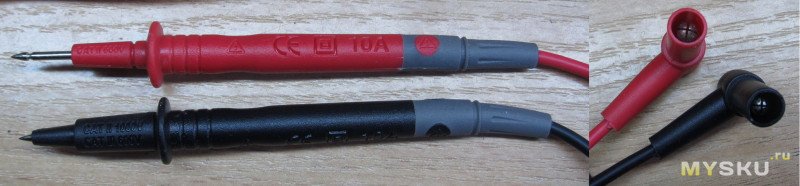

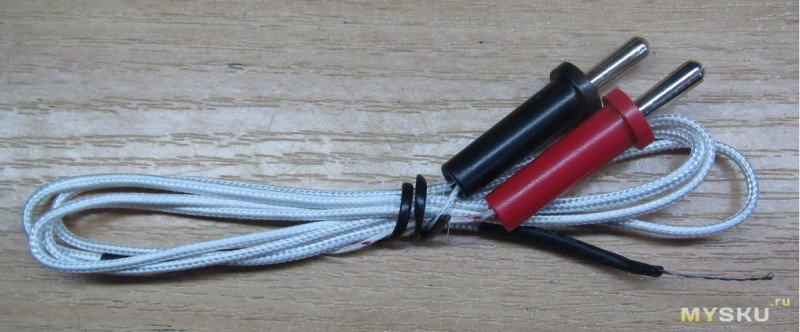

Щупы базового качества, длина 80см. Термопара тоже обычная

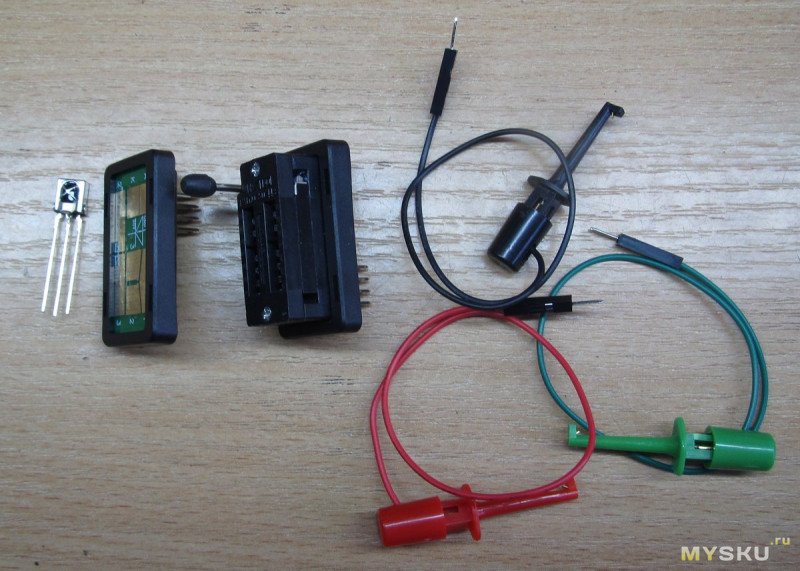

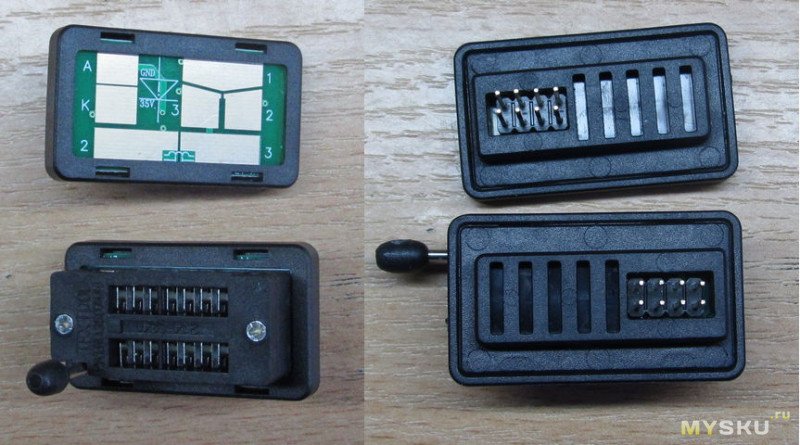

Переходники. Колодка маркирована лазером, но читаются цифры и буквы плохо. Забегая вперед — распиновка гнезда в приборе: верхний ряд 1-2-3-3, нижний К-А-А-А

Инструкцию не фоткал, она лежит тут

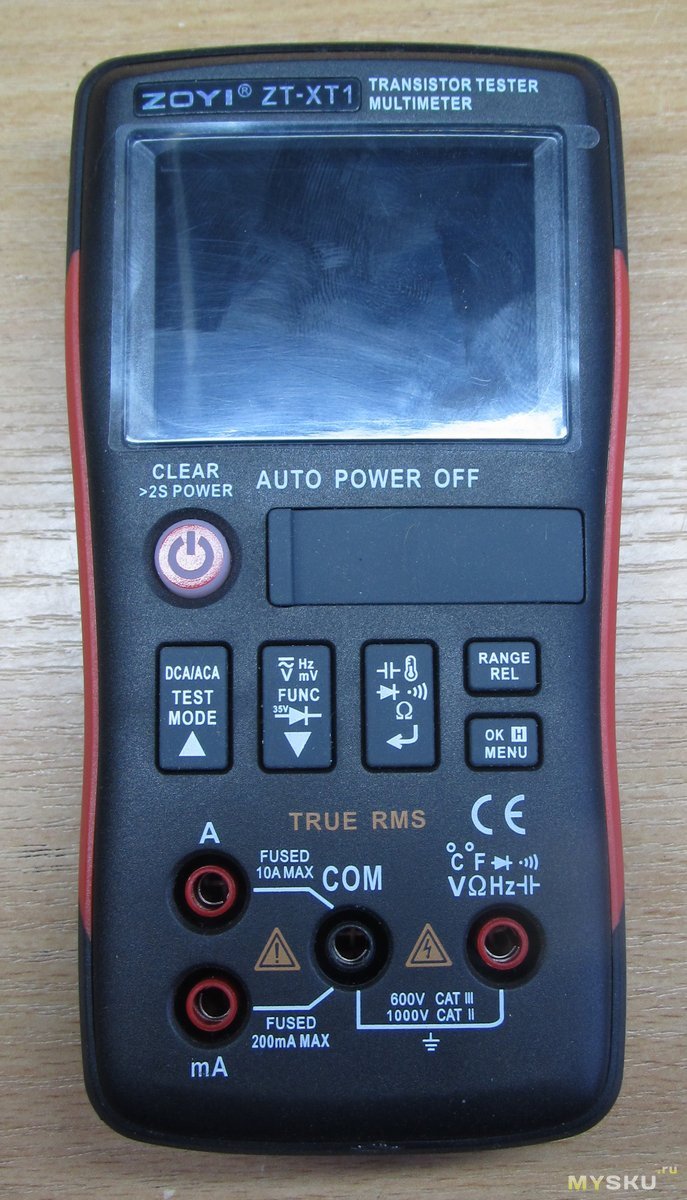

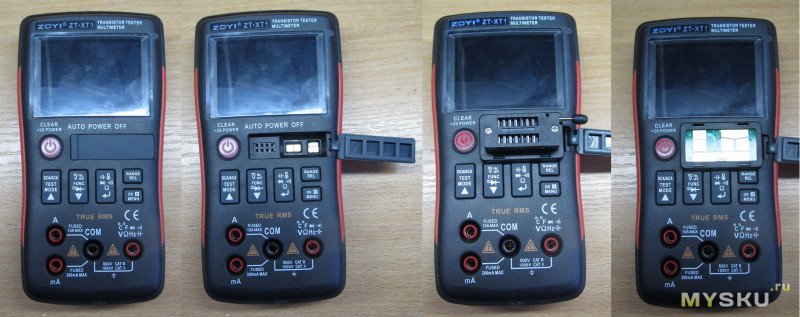

Сам прибор как обычно красив. Черные вставки в нижней части — жесткая резина. Гнездо транзистортестера закрывается мягкой заглушкой.

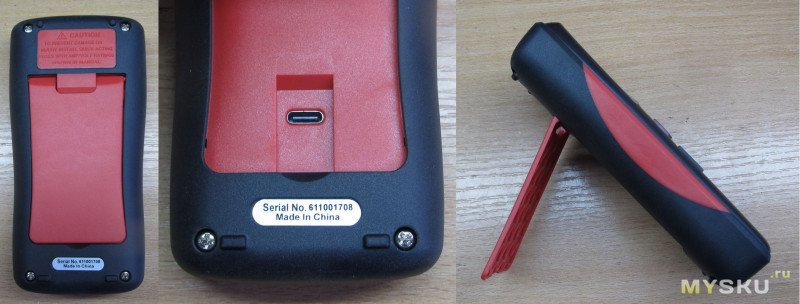

На задней части традиционно хлипкая подставка без фиксации (пора бы уже что-то с этим сделать), под ней — гнездо type-c для зарядки.

Органы управления и режимы.

6 кнопок:
* кнопка питания. длинное нажатие вкл-выкл, короткое — очищает график
* кнопка range/rel. длинное нажатие — режим относительных измерений, короткое нажатие — переключение пределов измерения, включая авто.
* кнопка ok/H/menu. короткое нажатие — hold, длинное — вход/выход в/из меню, короткое нажатие в меню — выбор
* левая кнопка. длинное нажатие — переключение режимов мультиметр/транзистортестер, короткое — выбор токовых режимов мультиметра (DCA ACA DCmA ACmA), вверх по меню, в режиме транзистортестера — запуск проверки элемента
* следующая кнопка — переключение режимов напряжения мультиметра (DCV ACV DCmV ACmV), вниз по меню, в режиме транзистортестера длинное нажатие включает/выключает повышающий преобразователь для проверки стабилитронов (35.5В 4мА), а короткое — вызывает меню дополнительных функций, куда отдельно вынесены резисторы, индуктивности, DS18B20, DHT11, декодер ИК протокола NEC (приемник есть в комплекте) и калибровка.
* ну и последняя кнопка — в режиме мультиметра включает омы/прозвонку/диоды/емкости/температуру, а в режиме транзистортестера выходит из меню дополнительных функций.

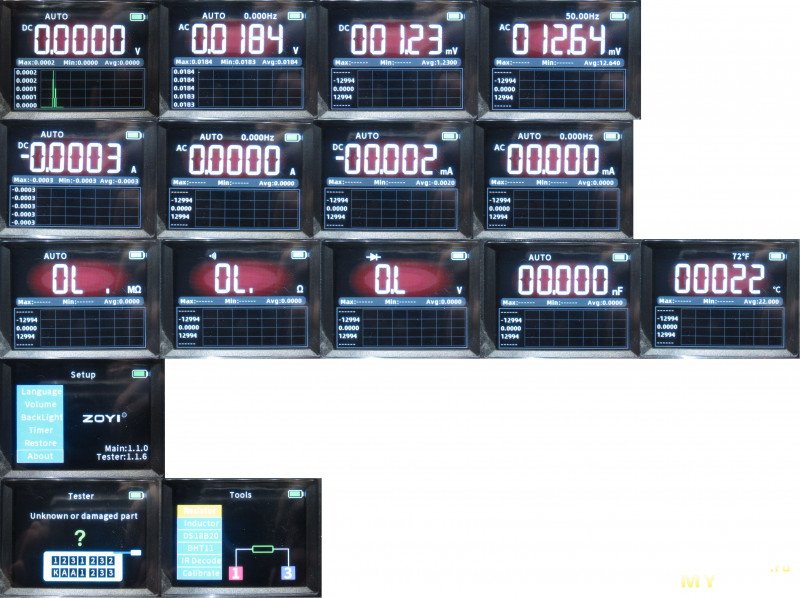

Режимы:

Проверим мультиметр

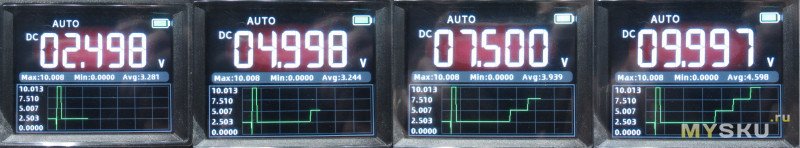

Постоянное напряжение — супер

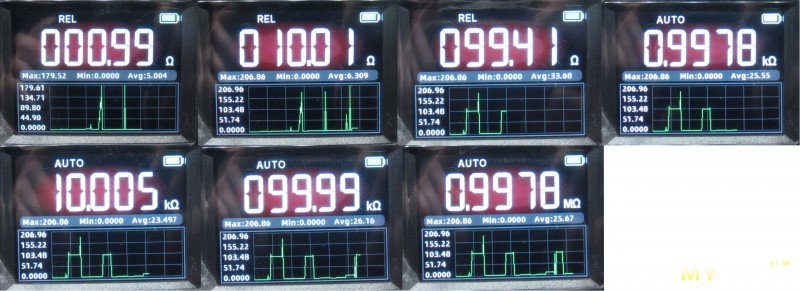

Сопротивление — отлично

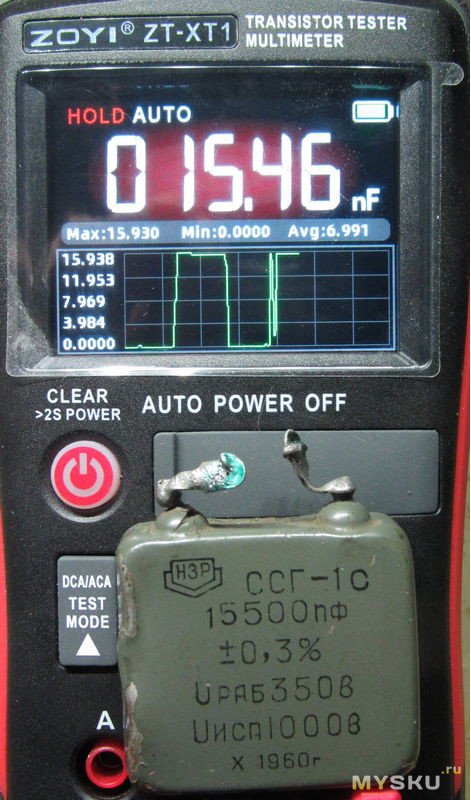

Емкости — на 4 с плюсом

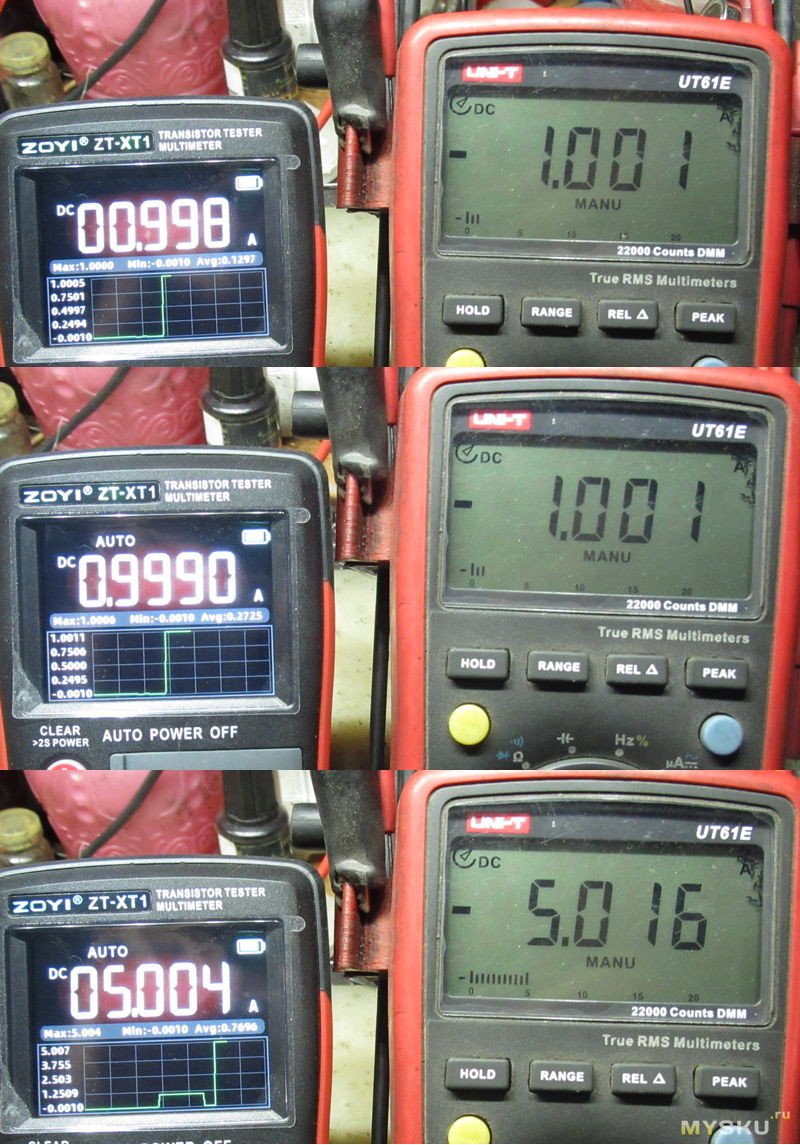

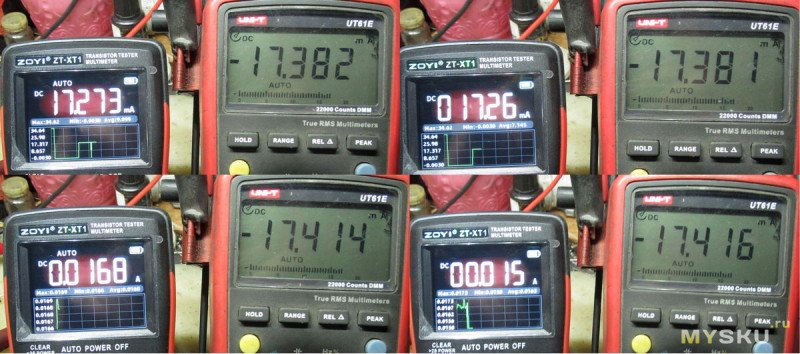

С током тоже всё хорошо

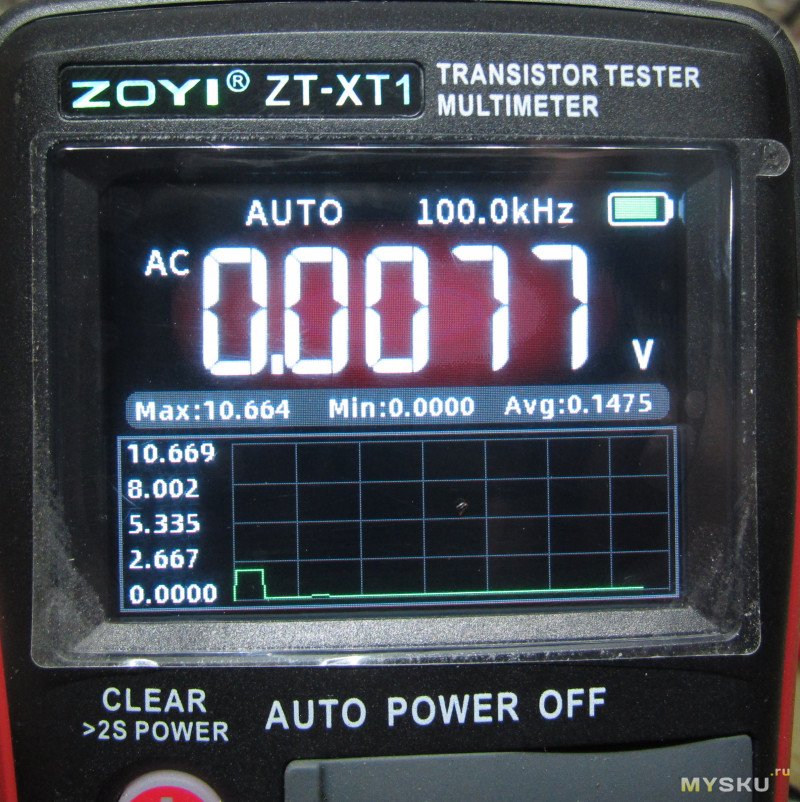

Отдельного режима для измерения частоты нету, в режиме переменного напряжения измеряет уверенно до 100кГц, до 150 с трудом. измеряет только двухполярный сигнал

На омах на щупах 0.53В, на прозвонке 1В, на диодах 3.3В. В режиме диодов никаких попикиваний при исправном или неисправном диоде нету. Прозвонка моментальная

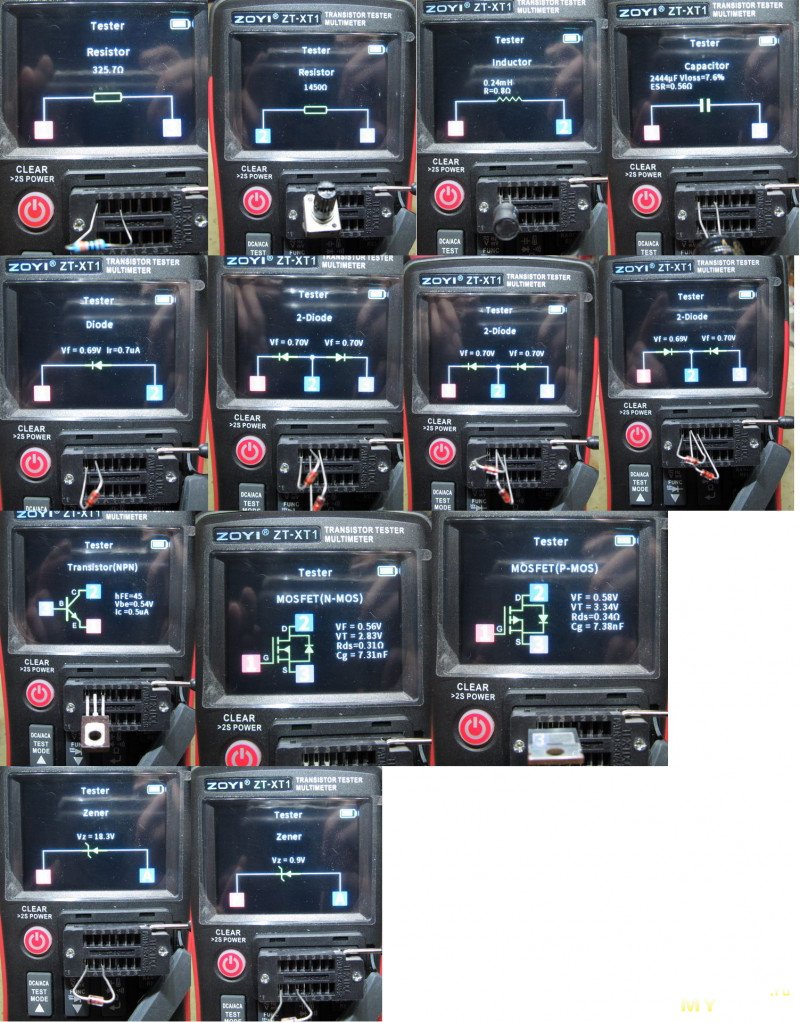

Транзистортестер. Сначала о хорошем: искаропки лучше чем фнирси, диодные сборки не путает. Но два резистора или переменный разистор не измеряет. Хотя и мой основной транзистортестер по-моему тоже не особо хочет, да и не очень-то и хотелось.

Теперь о грустном. с пустым гнездом даже после калибровки не показывает надпись «unknown or damaged part», показывает якобы поключенный в 1-3 резистор неизвестного сопротивления.

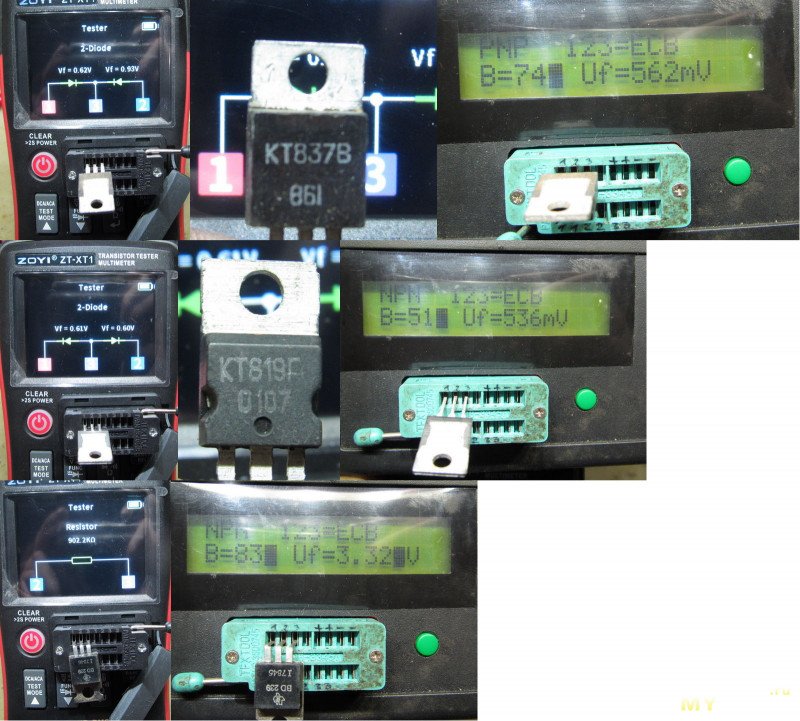

Ну и с биполярными транзисторами пичалька. И это на новой прошивке.

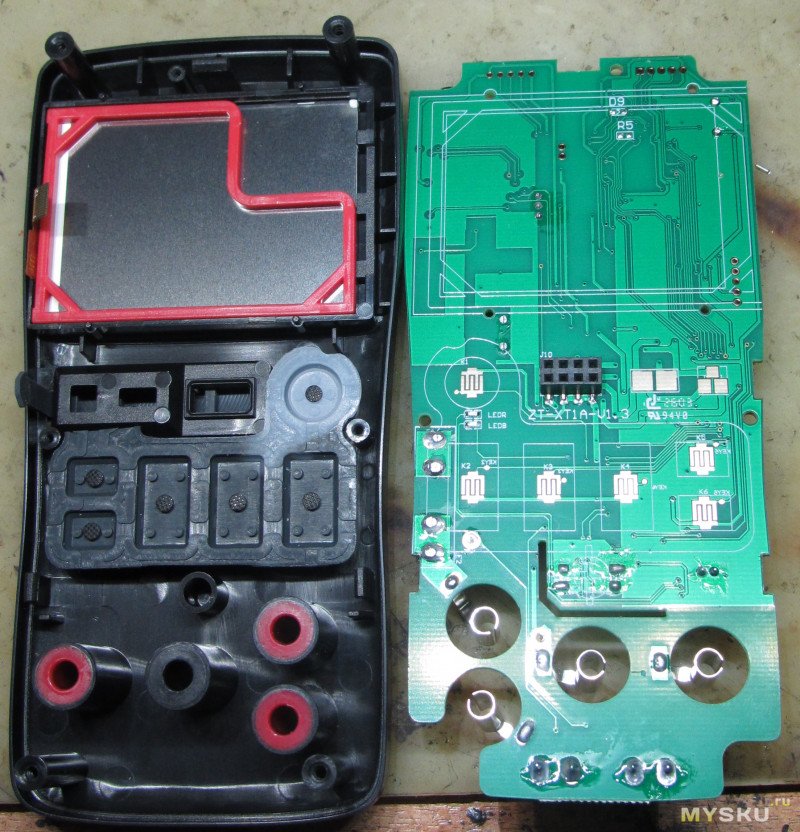

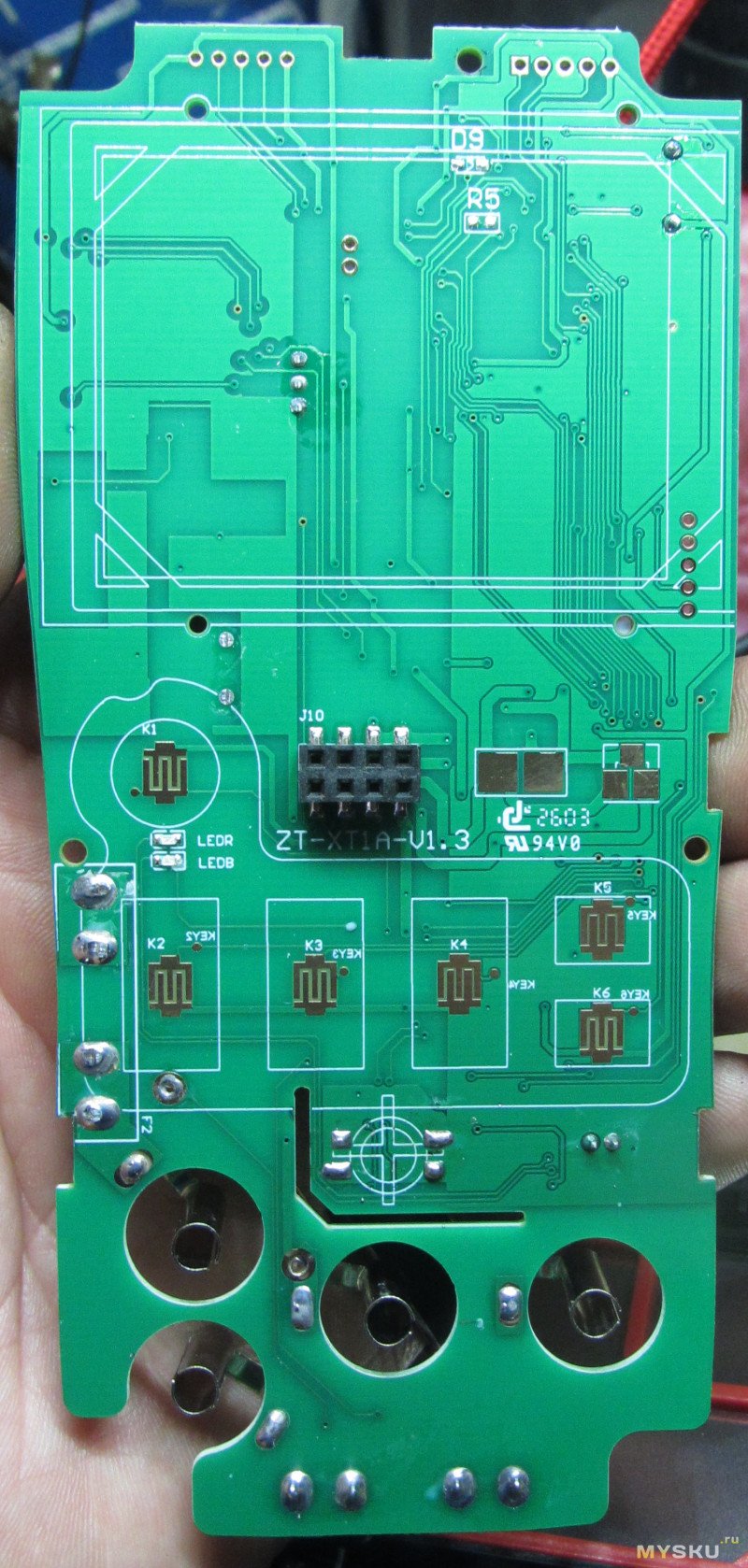

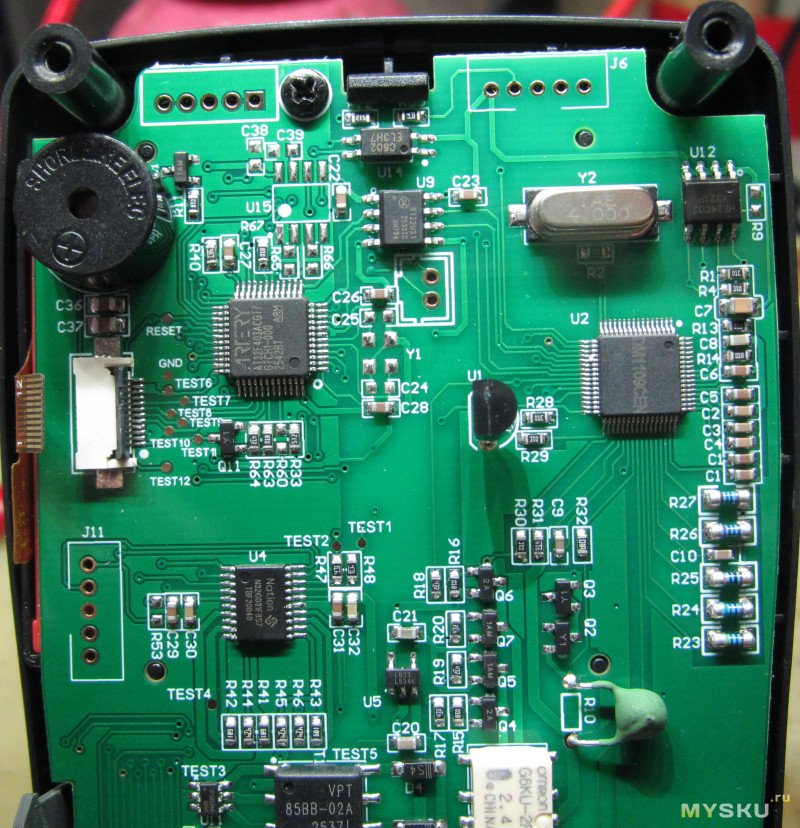

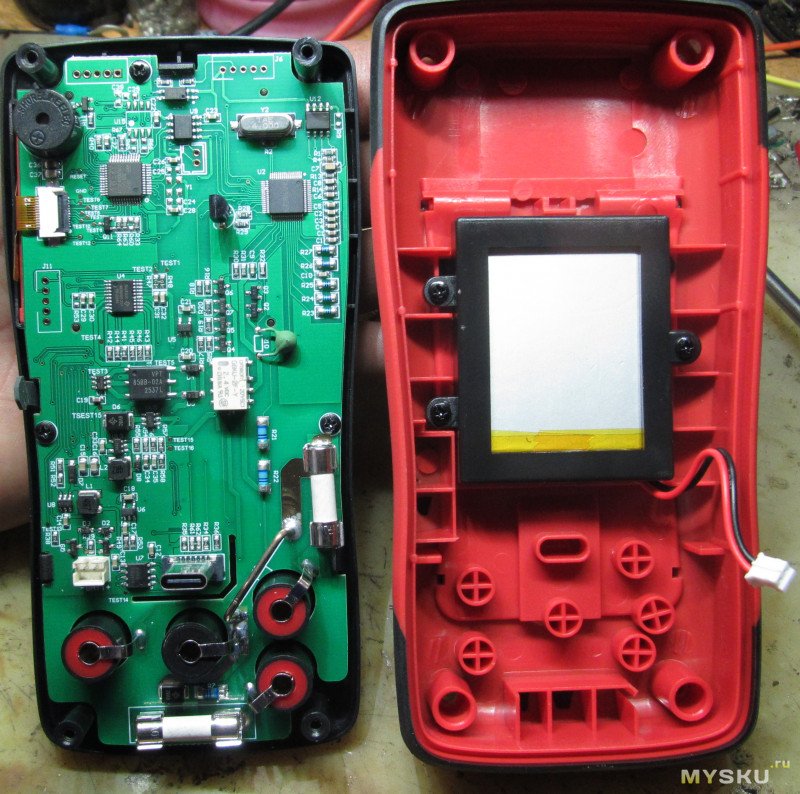

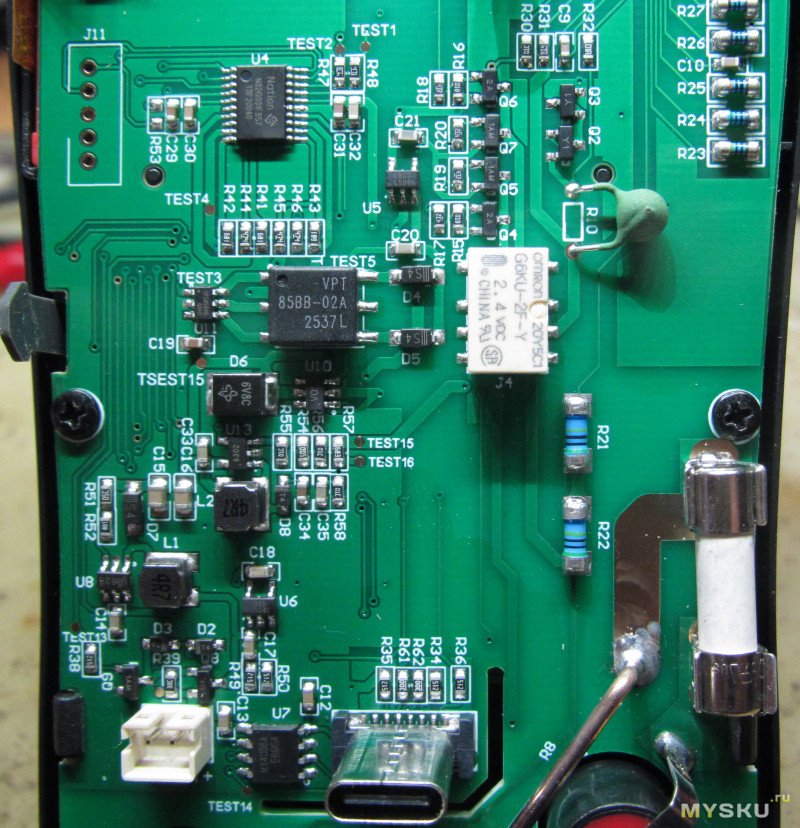

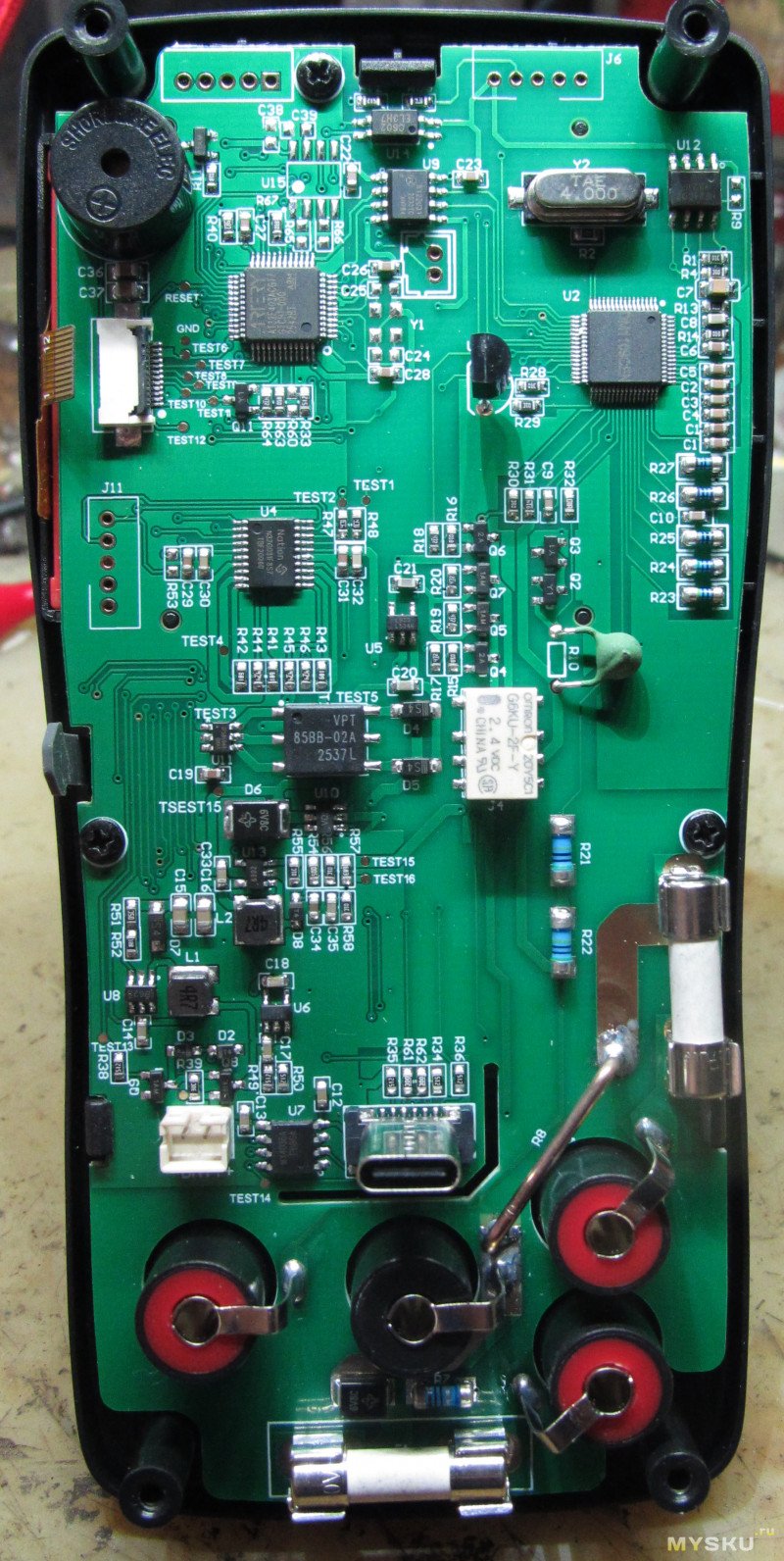

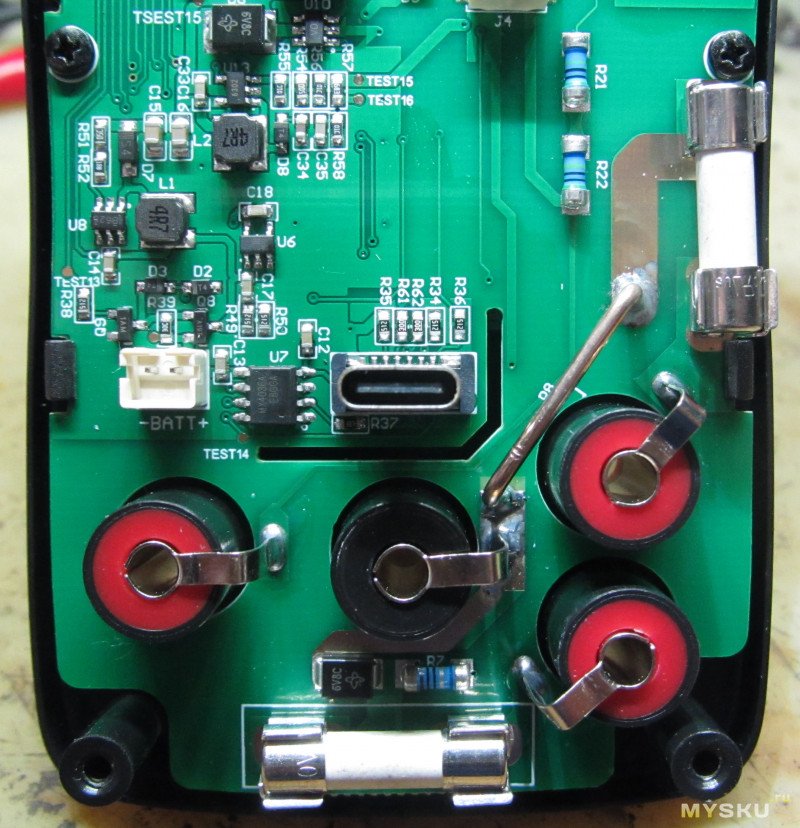

Кишочки. Защиты минимальные, чип DM1109 (считай тот же DTM0660), предохранители 20мм длиной. Сопротивление шунта на мА — всего 1 Ом


Видео снимать не стал — по скорости работы точно как ZT-XR1 — посмотрите в том обзоре. Транзистортестер по скорости работы работает то быстрее то медленнее, в зависимости от элемента.

Что могу сказать… присутствует некоторое разочарование в части транзистортестера. Я очень сильно надеюсь что допилят, но тот факт что Zoyi выпустили на рынок сырой продукт — печалит и напрягает. Как мультиметр — всё отлично, за исключением разве что защит, но это явно не прибор для промышленного электрика, а дома на столе думаю имеющихся защит вполне достаточно. Очень порадовала быстрая прозвонка и высокая точность по напряжению. По току неоднозначно, может и калибровка этого прибора плохая, а может и ut61e немного подвирает, а может и ЛБП выдает на таком малом токе шум. Зато сопротивление шунта на мА — всего 1 Ом. Ну и калибровать можно при желании, благо епромка наличествует. В общем, прибор интересный, но сыроват. Если допилят прошивку — будет пушка, пока под вопросом, и наверно где-то даже FNIRSI DSO-TC4 выглядит интереснее за примерно те же деньги. Хотя лучше взять транзистортестер отдельно, а мультиметр — хоть бы и ZT-X или 303 или 219 от той же Зои. Там отсчётов поменьше, конечно, но они и подешевле. Ну или ZT-XR1- там тоже 25000 отсчётов и вполне рабочий тестер батарей. Или 703 комбайн с осциллографом (кстати, вышли 703+ и 706, судя по всему на новой элементной базе, улучшенный генератор и всё такое прочее, но стоимость как-то не особо привлекательная)

Если всё же решитесь на покупку — купон BG2a4af3 должен снизить цену до $39.99
