Мультиметр-осциллограф BSIDE ZT702S

Я крайне отрицательно отношусь к комбайнам «n в 1» — как правило каждая из составляющих реализована там криво. Данный аппарат я решил взять на обзор в робкой надежде что в кои-то веки сделали хорошо. Не прогадал. Буду хвалить — хотя вроде бы и не за что. Кто не любит п18 и когда хвалят предмет обзора — лучше сразу проходите мимо.

Сразу предупреждаю: это нижний ценовой сегмент, за 60 баксов которые стоит данный мультиметр по акции — ни нормальный осциллограф, ни нормальный мультиметр особо не купишь, тем более такой вот комбайн с хорошими характеристиками. Тут — аналогично, но создается впечатление что разработчики/производители максимально постарались. На все деньги, как говорится. Прибор получился реально приятным, и я совершенно без зазрения совести могу сказать что купил бы его еще раз. Пожалуй, могу рекомендовать его к покупке как некий «полевой второй номер» — если, конечно, устроят характеристики, ибо характеристиками оно не блещет. Но то что не будет блистать было ясно заранее, и по факту я получил примерно то чего ожидал — где-то хуже, где-то лучше, но в целом именно оно.

Поставляется девайс в довольно простой коробочке, по которой, однако, любой таможенник поймёт что внутри осциллограф, то есть товар не предназначенный для личного пользования. А у них, кажется, очередное обострение. Ну или просто деньги нужны.


В коробке мы находим чехол, в котором лежит сам прибор и вся комплектуха

Комплект поставки включает сам мультиметр-осциллограф, щупы для мультиметра, щуп для осциллографа, термопару, шнурок type-c, инструкцию.

Начнем с чехла. ничего особенного, условно непромокаемый, ручка пришита почему-то внутри, есть пара резинок для щупов. Довольно тесный для данного прибора.

USB — type-C шнурок длиной 1м, ничего выдающегося
Термопара

Щупы мультиметра. Мягкие, не силикон, иглы острые, с покрытием желтого цвета, не магнитятся. Длина от кончика до кончика 109см, сопротивление каждого провода 48мОм


ВЧ щуп тоже обычный, длина 125см

Инструкция лежит тут

Харакретистики из нее:

Переходим к предмету обзора. Вот наш красавец. Кстати, все кто его видел сразу говорили — «ух ты какой красивый». Да, китайцы научились в промышленный дизайн. Ну или стащили его у кого-то, но получилось хорошо

Размеры 175х89х39, вес 350 грамм

Во включенном состоянии

Экран размерами 58х42мм, высота цифр в режиме мультиметра 9мм. Экран — один из лучших что я видел вообще. Углы обзора — 180 градусов по всем направлениям, хоть сверху, хоть снизу, хоть по любой диагонали. Даже фоткать не стал, потому что фотки не передадут насколько всё круто. На солнце правда немножко блекнет, но в целом я очень приятно удивлен. Заявлен IPS 2.8" с разрешением всего 320х240, но тут мы имеем отличный пример того как можно умело пользоваться шрифтами и графикой в целом чтобы получить на низком разрешении очень красивую картинку. Я если честно думал что разрешение повыше

Вот данный мультиметр рядом с «эталоном» ut61e. Как видим по размерам они практически одинаковые.

На правой грани имеется заглушка под которой находится type-c для зарядки и передачи данных, выход генератора и контакт заземления для осциллографа. Он, к слову, не связан гальванически с общим проводом мультиметра, но связан с наружной частью BNC разъема, как и с минусом USB.

И единственный минус который мы наблюдаем снаружи мультиметра — это подставка. Она отлично фиксируется в закрытом положении, но совершенно никак не фиксируется и болтается в открытом. Впрочем, есть еще один минус — правая боковина не очень хорошо сходится по шву. Винты тут по углам, видимо не хватает жесткости у корпуса. Хотя, возможно это особенности конкретного экземпляра.

Ну и на этом моменте мы пожалуй перейдём к расчленёночке. Ой, то есть к кишочкам. Блин, каждый раз путаюсь какой вариант не нравится особо ранимым натурам поэтому оставлю оба

Внутри — «бедненько но чистенько». По сути мультиметр здесь это ZT101 разогнанный до 9999 отсчётов. И защиты — примерно на том же уровне, пара транзисторов и термистор

Гнезда прикручиваются к плате винтами пори помощи контактных пластинок. Правда они чутка длинноваты ;)

Подробнее:

Батарея. Обычная 18650, емкость проверять не вижу смысла

Проц dm1109en, рядом с ним 24с02. Вот ее содержимое:

На обратной стороне ничерта не видно — стоит еще один проц с затертой маркировкой, память, а всё остальное под экраном, который мне отпаивать откровенно лень — ибо ничего выдающегося судя по тому что я увидел при тестировании там нет.

Контакты не смазаны ;)




более хорошие фоточки смотрите здесь

В целом по внутрянке: слабые защиты. В том числе предохранители 20мм длиной с маркировкой 250В. Зато в корпусе есть резьбовые вставки для винтов. Ну и гнёзда порадовали. Осциллографическая часть экранирована крышками, мультиметр — «и так сойдёт».

Потребление в выключенном режиме порядка 5мкА, во включенном от 300 до 370мА в зависимости от яркости подсветки.

Перейдём к проверке и вообще работе с данным агрегатом.
Из органов управления у нас 4 функциональные кнопки, кнопка питания и относительных измерений, кнопка auto/range, hold/save (при коротком нажатии работает как hold для мультиметра и как run/stop для осцилла, а при длинном — сохраняет скриншот, причём и в режиме мультиметра),

кнопка mode — переключение осцилл/мультиметр ну и кнопки вправо/влево/вверх/вниз с кнопкой меню в центре.

Вот что делает кнопка меню:

Функциональные кнопки в режиме мультиметра:

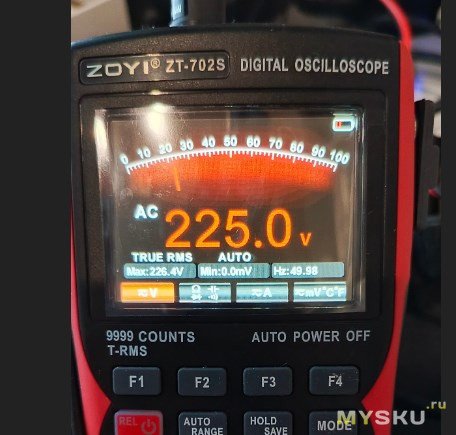

F1 включает измерение напряжения и переключает DC/AC. DC идет первым, мелким шрифтом отображается min, max, average. В режиме AC вместо среднего значения показывает частоту, до 23кГц, далее начинает сильно врать (18.3кГц вместо 24). Пределы — 999.9мВ/9.999В/99.99В/999.9В
F2 включает Омы/прозвонку/диоды/конденсаторы, дополнительные значения тоже min/max/avg на всех четырёх режимах.
F3 ток в амперах, и после нажатия на F3 — F4 это ток в мА, допиндикаторы те же что и для напряжения.
либо F4 это мВ DC/AC, и температура в цельсиях и фаренгейтах на допиндикаторе (при переходе из режима напряжения или сопротивления)

токовые пределы 999.9мА/9.999А, в миллиамперном гнезде — 9999мкА/99.99мА — то есть без «пробелов».

Кнопка меню позволяет выбрать язык, время автоотключения в минутах (15/30/60/120/cancel), яркость подсветки (30/50/80/100%) и отображает версию прошивки

Обратите внимание, что ни измерения частоты как отдельной функции, ни измерения duty cycle тут нет. Это странно, возможно получится подкрутить в прошивке епромки, но это не точно. В том плане что я попробовал прописать в столбец с 03 и 04 режимами (постоянка и переменка) еще и 12 режим — частоту, но прибор полностью это дело проигнорировал. Возможно режим не тот, возможно микроконтроллер шибко хитрый и не хочет ничего включать кроме того что знает…

При измерении сопротивления на щупах 0.5В, на прозвонке 1.0В, в диодном тесте 3.2В. белые и синие диоды зажигает. Сопротивление миллиамперного шунта — всего 2.4Ом, что очень хорошо.

Кнопки в режиме осциллографа. Параметры изменяются кнопками вправо/влево/вверх/вниз
F1 — время/дел и вольты/дел. горизонтальная развертка 100нС/250нС/500нС/1.25мкС/2.5мкС/5мкС/10мкС/25мкС/50мкС/100мкС/250мкС/500мкС/1/2/5/10/20/50/100/250/500мС/1C/2.5/5/10/20C. По вертикали 20/40/50/100/200/500мВ/1/2/2.5/5/10В
F2 — перемещение по горизонтали и вертикали,
F3 — уровень триггера. к сожалению режим триггера (normal/auto/single) задается черед меню, и не запоминается — при включении всегда auto
F4 переключает открытый/закрытый вход

Меню по кнопке menu здесь уже пообширнее. Первая страница — AC/DC; trigger auto/normal/single; фронт триггера (подъем/спад); 1х или 10х щуп. Следующая страница (по кнопке вправо): язык; время выключения; яркость подсветки; дополнительные измерения (по умолчанию отображаются частота, Vpp, Vmax; с дополнительными — еще Vmin, RMS и период). Последняя страница — режим калибровки, сброс до заводских настроек, переход в режим накопителя и версия прошивки

В целом управление довольно удобное, за исключением режимов триггера. Странно что просмотреть скриншоты можно только на компе, с самого мультиметра никак, ну или я не нашел.

По точности мультиметра я пожалуй в обзоре ограничусь фоточками измерения напряжений с эталонного ИОНа, по сопротивлению и току придётся поверить мне на слово что всё в норме, впрочем, тут вроде как ничто и не должно пойти не так. НО даже и если — тут у нас dtm0660, всегда можно откалибровать


Ну разве что еще эталонным конденсатором похвастаюсь

Ну и традиционно видосики. Тут общий тест — и с ИОНом, и конденсаторы и прозвонка и диоды


Тут автовыбор в сравнении с ut61e на 100Ом резисторах


Теперь Осциллограф. Звезд с неба он тоже не хватает. Я бы оценил его максимальную частоту где-то в мегагерц. Синус начинает быть непохожим на себя где-то на 9МГц, прямоугольник — уже после 1МГц

тут синус и прямоугольник

тут уже чисто синус

Частоту осциллограф при этом отображает в цифрах и выше 20МГц, но по форме врёт и показывает явно то гармоники, то вообще какую-то дичь

Но при этом отлично справляется с низкочастотными, хоть и довольно сложными для некоторых осциллов сигналами типа сигнала с катушки зажигания:

Синхронизация стоит как влитая. Прям на удивление

Попробую подытожить. Прибор вышел немного неоднозначный, но лично мне крайне понравился. Вот как 101 тестер мне «зашел», так и этот. Возможно, он изначально приглянулся мне чисто внешне, и я дальше уже просто расхваливаю его «по инерции», но понравился зараза, лёг на душу.

Он красив внешне, у него отличный экран и отлично прорисовано то что на этом экране отображается — что случается не каждый день, и даже некоторые более дорогие и именитые приборы проиграют, да и в режиме мультиметра он достаточно быстро работает, и не бесит как некоторые другие приборы. У него довольно удобное управление, встроенный съемный 18650 (правда при таком потребляемом токе хватит его часов на 5), да и в принципе наверно всё на этом, достоинства закончились.

Дальше начинаются недостатки — не запоминает режим триггера, а переключается он глубоко в меню, слабые защиты, мелкие предохранители, корпус как-то плохо сходится с одной стороны (но возможно тут мне так попалось). Осцилл отображает более-менее адекватно не более мегагерца. У мультиметра частоту и duty cycle куда-то зажали. С другой стороны — новая прошивка вот вышла (хотя я отличий как-то и не заметил особо — кроме кратковременной индикации в какие гнезда вставлять щупы при переключении в токовые режимы — мелочь, а приятно), то есть вроде как подерживают продукт-то. Есть надежда что или сами чего подрихтуют, или умельцы напишут…

Но уже сейчас с точки зрения автоэлектрика это вполне адекватный прибор для экспресс-диагностики. Было бы интересно пощупать старшую модель — там два канала и 25000 отсчётов, но боюсь что для двух каналов экран маловат. А одного канала для полноценного осцилла для автомеханика маловато, надо обязательно два. Одноканальный — это систему зажигания смотреть и датчики по одному, чего далеко не всегда достаточно. Но с другой стороны у меня и работ таких где нужен один канал процентов 80 наверно.

Одним словом если вам нужен простенький по параметрам относительно недорогой мультиметр с функцией осциллографа — этот я пожалуй могу смело рекомендовать. Его МОЖНО брать. Не так чтобы это мастхэв как ut61e в своём классе, и нужно галопом бежать покупать, но почти всё в нём реализовано так что особо не обломаешься. Я бы сказал что это самый приятный по совокупности свойств комбайн такого рода из того что я пробовал и видел в обзорах. «Обычная» цена в 75-80 баксов это конечно за него дорого, а вот 65 и ниже — очень даже адекватно. Кстати, сейчас аппарат на флэш-сейле как раз по 65. можно брать

Ниже — ссылки раз и два на форум eevblog, и видео про этот прибор от самого Дэйва, которому прибор тоже в целом понравился:


PS: ах да. просите чтобы нигде на посылке не упоминалось слово oscilloscope (хотя на коробке есть, если отправят на ручной досмотр — без шансов). мне пришлось платить деньги брокеру за таможенное оформление — а 25 баксов на дороге не валяются.



UPD: ссылка на новую прошивку и сам процесс прошивки на видео вот тут. Процесс обновления очень простой: скачать файл прошивки, подключить прибор к компьютеру, включить с зажатой кнопкой F1, он определится в системе как диск, и скопировать файл прошивки в папку firmware. После этого прибор отключится от компьютера, и внизу его экрана появится прогресс-бар обновления, ну и сообщение что выключать нельзя.
из плюшек новой 58 прошивки — запоминает режим работы (осцилл/мультиметр) при выключении. режим триггера осцилла и режим мультиметра не запоминает. в мультиметре появилось напоминание о щупах при выборе и переключении токовых пределов.
