Восстановление кнопок пультов ДУ.

Токопроводящее покрытие «резиновых» кнопок пультов ДУ любит стираться в самый неподходящий момент и на самом интересном месте / кнопке.
Восстановим его по-быстрому, пока не купили новый пульт.


Берём старый шпатель, у меня он ещё и обрезан и заточен:


Проходим им сбоку пульта по стыку половинок и раскрываем его.

Из электронных компонентов внутри нас ждёт бесконечная лаконичность — микросхема и светодиод:



Даже конденсатор в предназначенное для него место не впаяли, хотя, судя по капле припоя на одном пятаке, робкая попытка, не увенчавшаяся успехом, была:


Но электронные компоненты нас не интересуют. Интересует вот эти пятаки на «резинке»:


Родной пульт у мня давно умер, и это аналог. И вот в этом аналоге, токопроводящее покрытие настолько тонкое, что износилось в разы быстрее, чем у родного пульта:




Естественно, износилось на самой любимой и используемой кнопке питания.
В результате ни включить, ни выключить девайс не получается.

Нормальное токопроводящее покрытие имеет сопротивление около нескольких кОм, но это примерно, поскольку оно зависит от площади и силы приложения электродов.

А вот в износившейся кнопке оно в 100 раз больше — сотни кОм при тех же условиях измерения. Протирка пятака от возможного загрязнения ничего не изменила. Значит он действительно просто стёрся.

Чтобы оперативно восстановить работоспособность пульта, я взял медную фольгу, которую когда-то извлёк из отработанного Li-Ion аккумулятора:

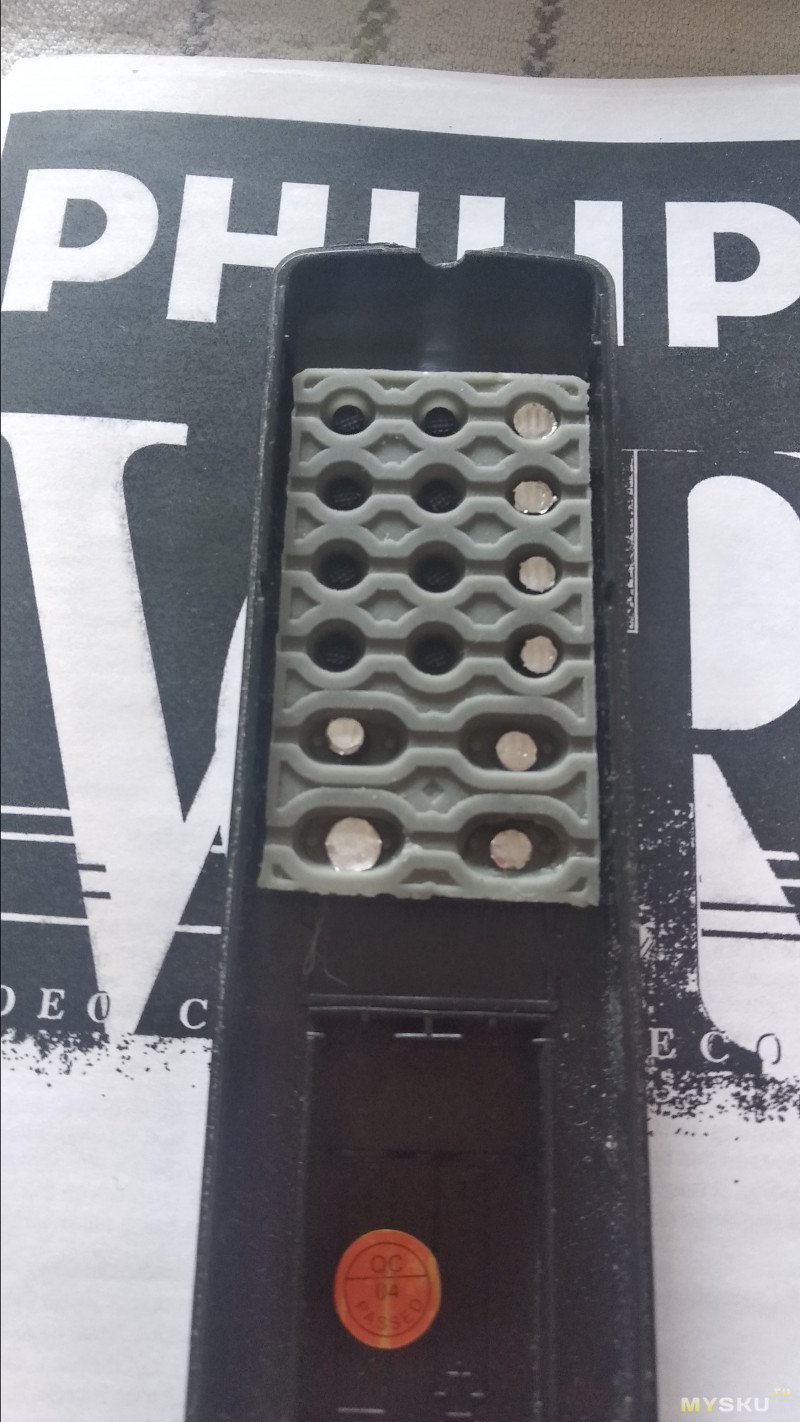

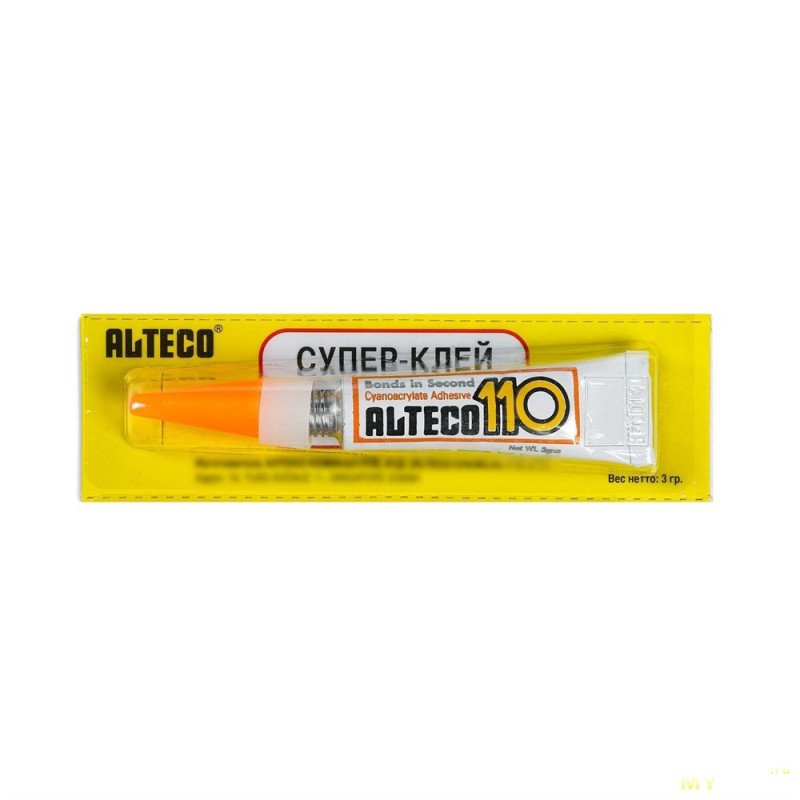

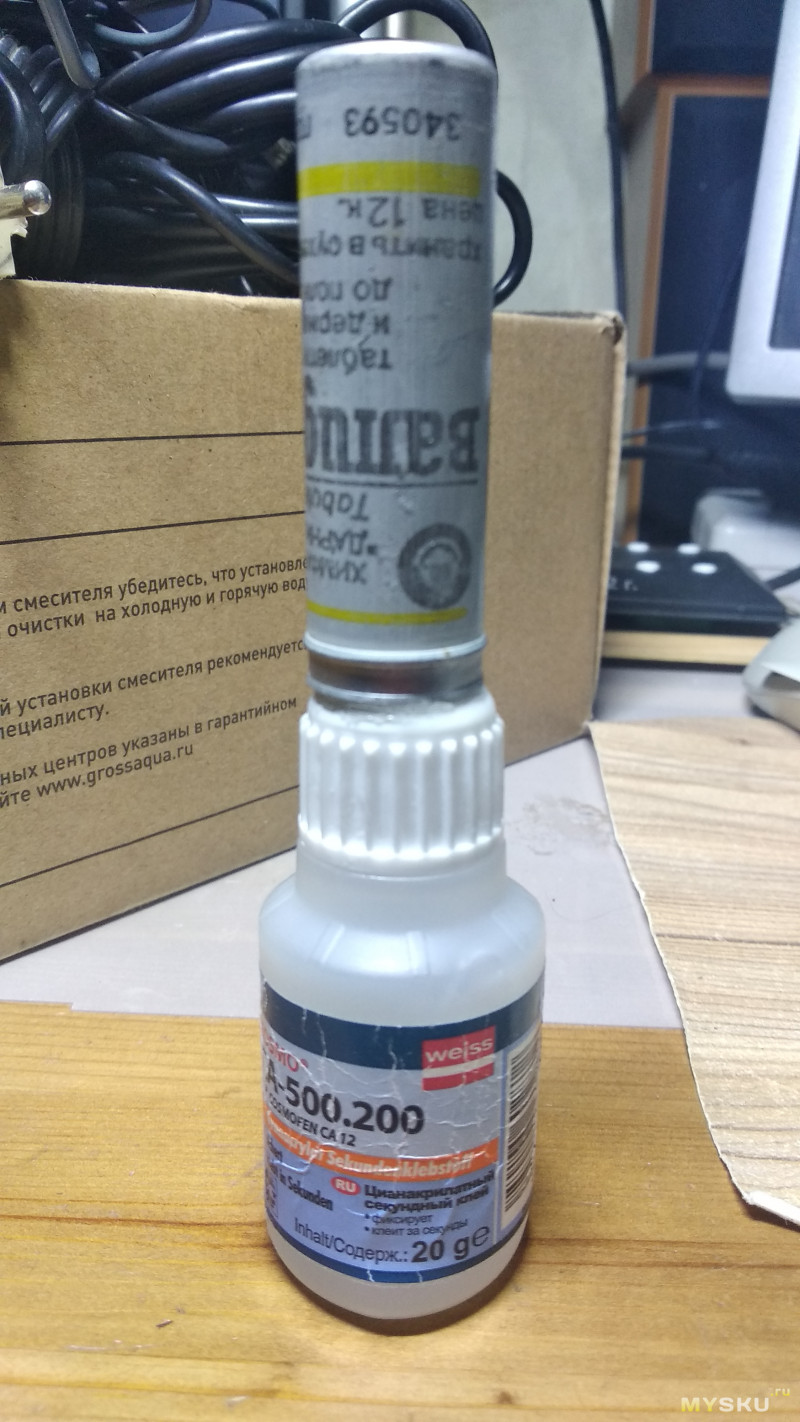

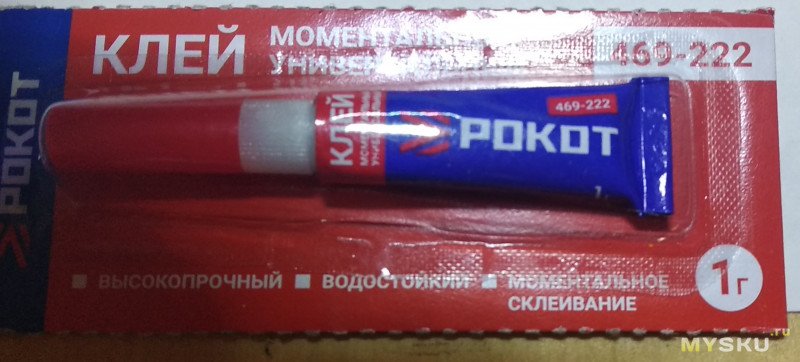

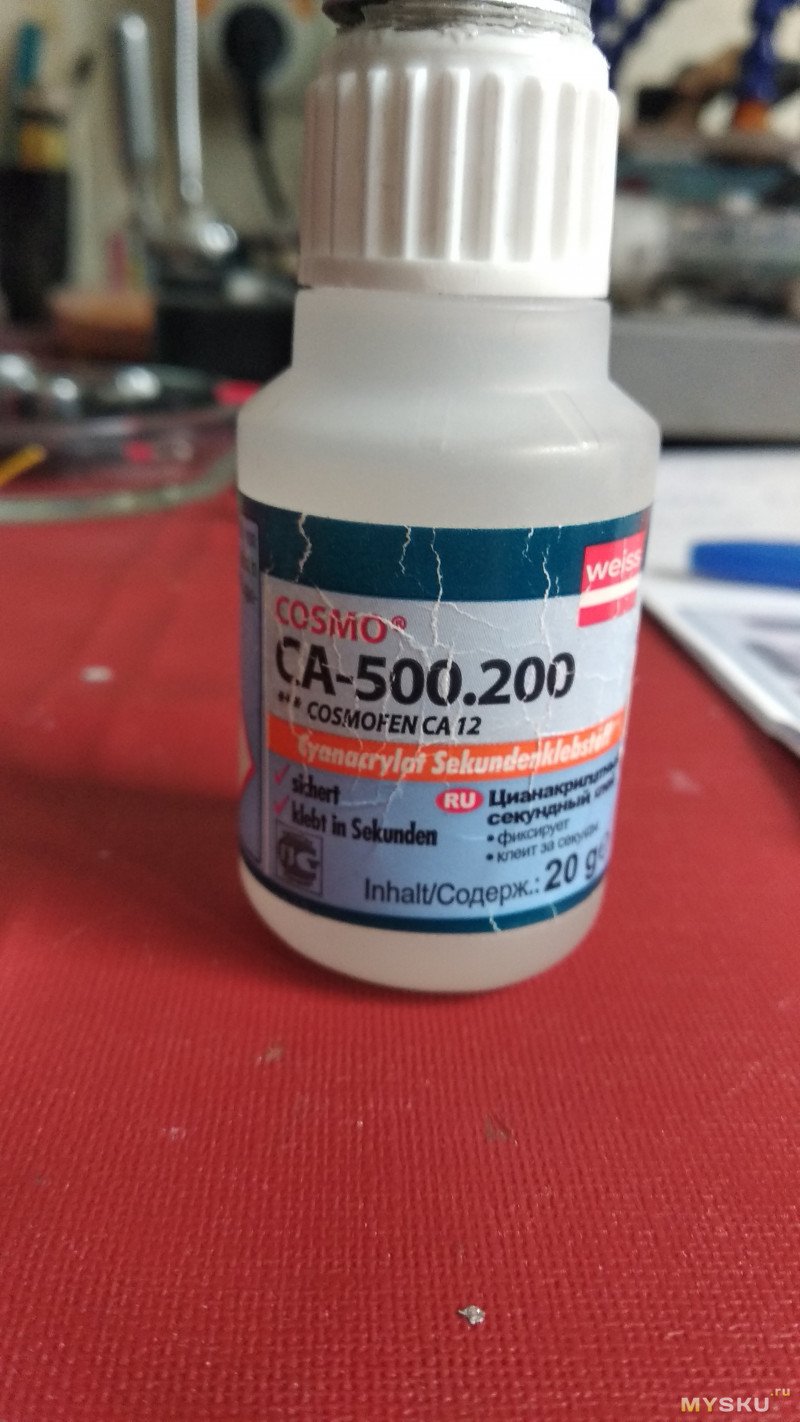

Вырезал маленький кусочек и приклеил цианоакрилатным клеем к износившемуся пятаку кнопки:


Разумеется, это не моё изобретении и ему уже 100500 лет. Но меня всегда смущало, как можно клеить фольгу к силиконовой резине, она же не клеится бытовыми клеями??

Но невозможность нормально включить/выключить очень важный девайс простимулировала мозг, и он подумал, что токопроводящее покрытие тоже бы не держалось на силиконе, поэтому силикон там, по крайней мере на пятаках, специально обработан для увеличения адгезии.

И действительно, если от обычного силикона приклеенное на цианоакрилат отскакивает как теннисный шарик от стены, то на пятаках пульта фольга держится более чем прилично.

В результате имеем быстрое временное решение. А вот насколько оно временное, время и покажет.

Ну и на этом у меня всё, всем спасибо!

P.S.

Время показало, статья написана 9 месяцев назад, а кнопка до сих пор работает. Вот такое временное решение…
